GEBRUIKSAANWIJZING Thermofan Duo BHC 175 STIEBEL ELTRON

Gebruiks- en montageaanwijzing

Nederlands bladzijde 20 - 24

1. Gebruiksaanwijzing 20

Het belangrijkste in het kort

heater1.1 Beschrijving van het toestel

system1.2 Bediening bij gebruik als elktrische ru- imteverwarming

1.3 Bediening bij aansluiting op een centrale verwarming

1.4 Veiligheidsaanwijzingen

1.5 Onderhoud

1.6 Stoffilter

Wat te doen wanner . . . ?

Technische gegevens

2. Montageaanwijzing 22

2.1 Beschrijving van het toestel

2.2 Voorschriften en bepalingen

2.3 Toestelgebruik

2.4 Toestelmontage

2.5 Eerste inbedrijfname

2.6 Overdracht

3. Milieu en recycling 24

4. Garantie 24

A

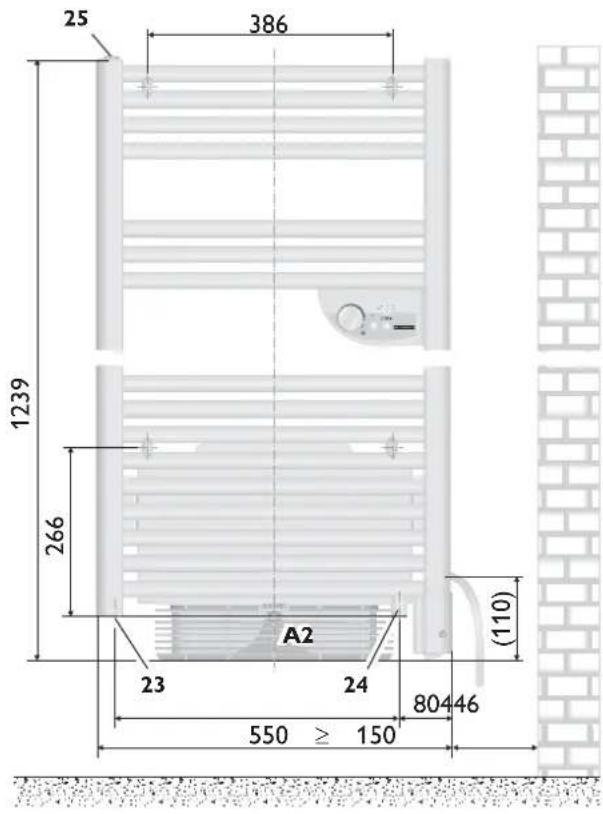

BHC 175

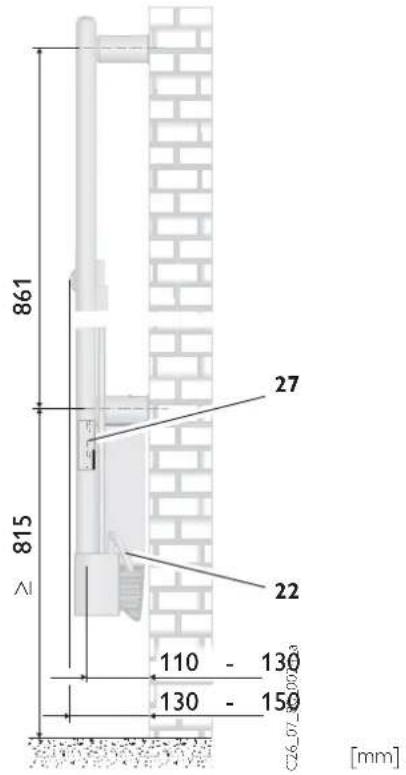

25 386 1239 266 A2 23 24 804 46 550 ≥ 150 (110)

861 27 815 22 110 - 130 130 - 150 CZ6.07_0003 [mm]

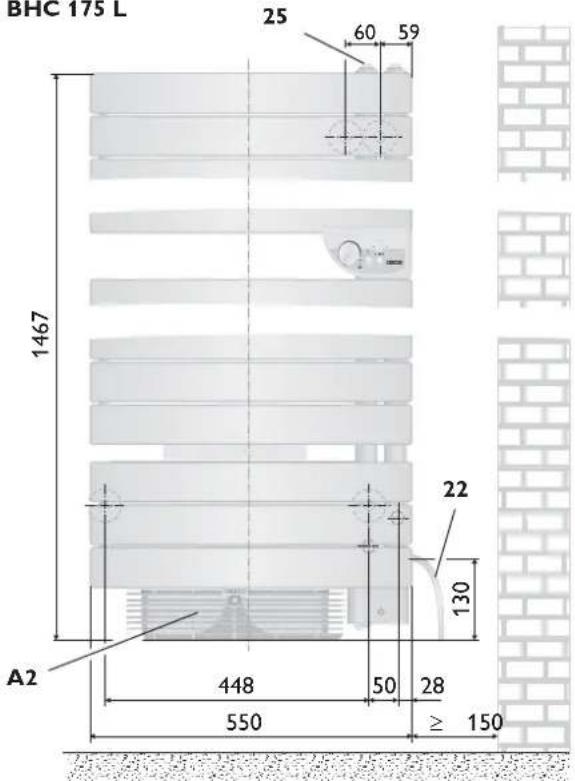

BHC 175 L

BHC 175 L 25 60 59 1467 22 130 A2 448 50 28 550 ≥ 150

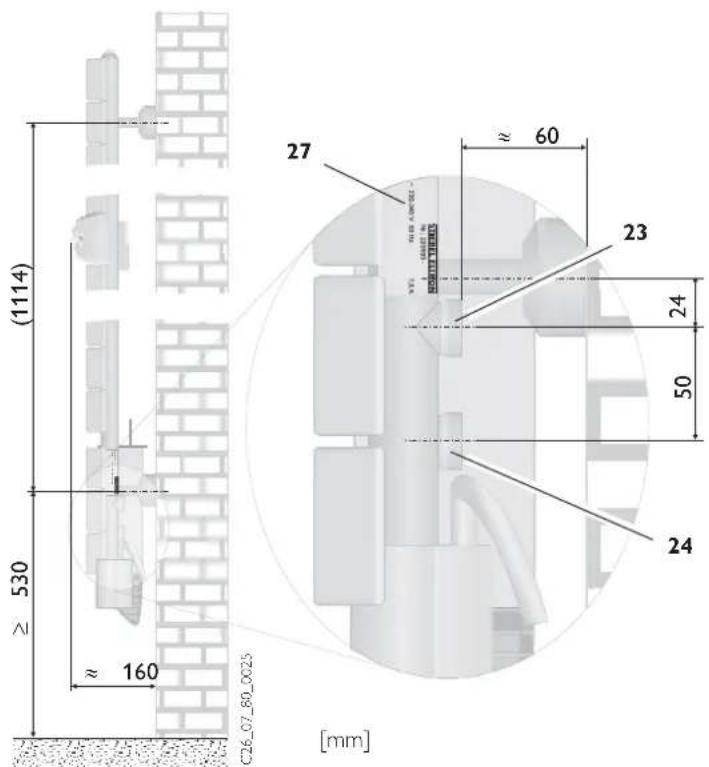

(114) ≥ 530 ≈ 160 27 ≈ 60 23 24 50 24 C26_07_80_0025 [mm]

B

Het gebruik van elektrische toestellen dient altijd met de nodige voorzichtigheid te gebeuren, om mogelijke risico's van brand, elektrische schokken of lichamelijk letsel uit te sluiten. Daarom mag dit toestel uitsluitend worden gebruikt zoals beschreven in deze gebruiksaanwijzing leder gebruik dat afwijkt van de aanbevelingen van de fabrikant kan beschadigingen, brand, elektrische schokken of lichamelijk letsel veroorzaken.

Er dient op gelet te worden dat de verwarmings-capaciteit van het toestel goed afgesteemd wordt op de benodigde warmte in de kamer.

Vóór het gebruik van het toestel dient de volledige gebruiksaanwijzing te worden gelezen, en dienen de aanwijzingen hierin met betrekking tot een deskundige omgang met het toestel in acht te worden genomen.

Deze gebruiksaanwijzing dient zorgvuldig te worden bewaard, en bij een wisseling van bezitter van het toestel aan de opvolger te worden overhandigd. Bij eventuele reparatiewerkzaamheden ter inzage aan de installateur ter inzage geven.

Het belangrijkste in het kort

2 5 6 3 4 1 7 EQUIBEL STRONG C26.07-90.0003

1 AAN/UIT-toets
2 LED-indicatie "Toestel AAN"
3 Ruimtetemperatuurregelaar (elektrische bediening)
4 LED-indicatie "Toestel verwarmt"
5 LED-indicatie "Snelverwarmingsfunctie"
6 Timer voor "Snelverwarmingsfunctie"
7 AAN/UIT-toets voor "Snelverwarmingsfunctie"

V1 S1 C26_07_90_0014

S1 AAN/UIT-schakelaar elektrische verwarmingsstaaf
V1 LED-indicatie „Werking elektrische verwarmingsstaaf“

1.1 Beschrijving van het toestel

Het bad-/handdoek-verwarmingselement BHC thermofan duo is zowel geschikt als volledige of extra verwarming als voor het drogen en verwamen van handdoeken. Deze kunnen op meerdere niveaus worden opgehangen.

De toestellen kunnen naar keuze worden gebruikt als elektrische ruimteverwarming of als verwarmingselement binnen een centraal verwarmingssysteem.

Tijdens het gebruik wordt de ruimtelucht via het oppervlak van het verwarmingselement verwamd en door middel van de natuurlijke convectie over de ruimte verdeeld. Bovendien beschikt het toestel over een via een timer inschakelbare snelverwaming (1000 W) met ventilator.

De elektrische aansluiting vindt plaats via een netstekker.

Gebruik binnen een centraal verwarmingssysteem

Ook bij een uitgeschakelde centrale verwarming kan het verwarmingselement worden verwamd via de standaard ingebouwde elektrische verwarmingsstaaf (750 W) (zie 1.3.2 Zomerinstelling).

De elektrische verwarmingsstaaf mag uitsluitend bij gevuld verwarmingselement in bedrijf worden genomen, omdat dit anders beschadigd raakt.

1.2 Bediening bij gebruik als elektrische ruimteverwarming

De bediening van de BHC vindt plaats na inschakeling van de verwarmingsstaaf via schakelaar S1 op het bedieningspaneel dat aan de voorzijde is aangebracht.

Het verwarmingstoestel dient via de AAN/UIT-toets (1) te worden ingeschakeld. De ruimte-temperatuur dient met behulp van de ruimte-temperatuuregelaar (3) te worden ingesteld tussen ca. + 6 °C en + 30 °C.

Na het bereiken van de ingestelde ruimtetemperatuur blijft deze constant tot het uitschakelen van het toestel (de verwarmingscapaciteit moet hierbij ten minste zijn berekend op de warmtebehoefte in de ruimte).

Snelverwarmingsfunctie

Met de snelverwarmingsfunctie kan de volledige verwamingscapaciteit van de BHC (elektrische verwamingsstaaf en snelverwarming) gedurende een vooraf ingestelde tijdsduur worden ingeschakeld, en wel onafhankelijk van de waarde die op de ruimtetemperatuurregelaar is ingesteld. De verwarmingstijd kan met behulp van de timer (6) worden ingesteld op ¼ h, ½ h, 1 h of 2 h, en kan via de snelverwarmingstoets (7) worden geactiveerd.

Indien de verwarmingstijd moet worden beëindigd voordat de ingestelde tijdsduur is verstreken, dient de snelverwarmingstoets opnieuw te worden ingedrukt.

Vorstbescherming

Indien de ruimtetemperatuur bij langere afwezigheid niet lager mag worden dan ca. + 6 °C (vorstbescheming), dient het thermostaatventiel in de stand * te worden gedraaid en moet het toestel ingeschakeld blijven (houd hierbij rekening met de verwarmingscapaciteit van het toestel en de warmtebehoefte in de ruimte).

1.3 Bediening bij aansluiting op een centrale verwarming

1.3.1 Winterinstelling

De centrale verwarming is in bedrijf. De temperatuur van de BHC wordt geregeld via het thermostaatventiel.

De snelverwarming wordt bijgeschakeld via het bedieningspaneel.

Snelverwarmingsfunctie

De aan/uit-toets (1) inschakelen.

Met de snelverwarmingsfunctie kan de snel-verwarming gedurende een vooraf ingestelde tijdsduur worden bijgeschakeld.

De verwarmingstijd kan met behulp van de timer (6) worden ingesteld op ¼ h, ½ h, 1 h of 2 h, en kan via de snelverwarmingstoets (7) worden geactiveerd.

Indien de verwarmingstijd moet worden beëindigd voordat de ingestelde tijdsduur is verstreken, dient de snelverwarmingstoets opnieuw te worden ingedrukt.

Vorstbescherming

Indien de ruimtetemperatuur bij langere afwezigheid niet lager mag worden dan ca. + 6 °C (vorstbescherming), dient het thermostaatventiel in de stand * te worden gedraaid (houd hierbij rekening met de verwarmingscapaciteit van het toestel en de warmtebehoefte in de ruimte).

1.3.2 Zomerinstelling

De bediening van de BHC vindt plaats na inschakeling van de verwarmingsstaaf via schakelaar S1 op het bedieningspaneel dat aan de voorzijde is aangebracht.

Het verwamingstoestel dient via de AAN/UIT-toets (1) te worden ingeschakeld. De ruimte-temperatuur dient met behulp van de ruimte-temperatuurregelaar (3) te worden ingesteld tussen ca. + 6 °C en + 30 °C.

Na het bereiken van de ingestelde ruimtele- temperatuur blijft deze constant tot het uitschakelen van het toestel (de verwamingscapaciteit moet hierbij ten minste zijn berekend op de warmtebehoefte in de ruimte).

Snelverwarmingsfunctie

Met de snelverwarmingsfunctie kan de volledige verwarmingscapaciteit van de BHC (elektrische verwarmingsstaaf en snelverwarming) gedurende een vooraf ingestelde tijdsduur worden ingeschakeld, en wel onafhankelijk van de waarde die op de ruimtetemperatuurregelaar is ingesteld.

De verwarmingstijd kan met behulp van de timer (6) worden ingesteld op 14 h, 12 h, 1 h of 2 h, en kan via de snelverwarmingstoets (7) worden geactiveerd.

Indien de verwarmingstijd moet worden beëindigd voordat de ingestelde tijdsduur is verstreken, dient de snelverwarmingstoets opnieuw te worden ingedrukt.

Vorstbescherming

Indien de ruimtetemperatuur bij langere afwezigheid niet lager mag worden dan ca. + 6 °C (vorstbescheming), dient het thermostaatventiel in de stand * te worden gedraaid en moet het toestel ingeschakeld blijven (houd hierbij rekening met de verwarmingscapaciteit van het toestel en de warmtebehoefte in de ruimte).

1.3.3 Omschakelen van de bedrijfstoestanden

Bij het omschakelen van de bedrijfstoestanden dienen de volgende stappen te worden uitgevoerd:

Van winter- naar zomerinstelling

→thermostaatventiel op het toestel in de stand 0 draaien (sluiten);
→bij geinstalleerde retourkraan deze niet sluiten. Het toestel kan anders beschadigd raken;
→ elektrische verwarmingsstaaf via de onder aan het toestel aangebrachte schakelaar (S1) inschakelen, LED-indicatie (V1) gaat branden;

Van zomer- naar winterinstelling

→elektrische verwarmingsstaaf via de onder het toestel aangebrachte schakelaar
⇒(S1) uitschakelen, LED-indicatie (V1) gaat uit;
→thermostaatventiel op de gewenste temperatuur instellen.

1.3.4 Buiten bedrijf stellen

Om het toestel volledig uit te schakelen, dient men behalve de steker uit het stopcontact te halen, ook de waterdoorvoer te stoppen

d.m.v. het dichtdraaien van de evt. bouwzijdig aangebrachte kraan of thermostaatventiel.

1.4 Veiligheidsaanwijzingen

Het toestel mag niet worden gebruikt

- in ruimten die als gevolg van chemicaliën, stof, gassen of dampen brand- of explosiegevaarlijk zijn;

- in de onmiddellijke omgeving van leidingen of reservoirs die brandbare of explosiegevaarlijke stoffen of bevatten;

- wanneer de minimale afstanden tot aangrenzende objectoppervlakken niet in acht worden genomen.

• Het toestel mag in geen geval worden gebruikt wanneer in de opstellingsruimte werkzaamheden zoals verplaatsen, slijpen, verzegelen, reinigen met benzine en het onderhouden van de vloer (spray, boenwas) e.d. worden uitgevoerd.Aansluitend dient de ruimte voldoende te worden geventileerd voordat deze weer wordt verwarmd.
• Tijdens het gebruik van het toestel worden de oppervlakken ervan heet (ca. 80 °C). Er bestaat verbrandingsgevaar.
• Mochten kinderen of personen met beperkte fysieke, sensorische of psychische vaardigheden het apparaat bedienen, dan dient ervoor te worden gezorgd dat dit uitsluitend onder toezicht of na dienovereenkomstige instructie door een voor de veiligheid verantwoordelijke persoon geschiedt. Op kinderen dient toezicht te worden uitgeoefend om er zeker van te zijn dat ze niet met het apparaat spelen.

• Apparaat niet afdekken!

Op het toestel of in de onmiddellijke omgeving ervan mogen geen brandbare of ontvlambare voorwerpen zoals reservoirs met boenwas of benzine, spuitbussen e.d. worden gelegd. Ontbrandingsgevaar!

- Bij voorwerpen zoals tijdschriften, meubels, gordijnen en vitrages of andere brandbare materialen dienen de volgende minimale afstanden tot het toestel te worden aangehouden:

Luchtuitlaatrooster aan alle zijden 200 mm Warmwater-verwarmingselement aan alle zijden 150 mm

• Het oppervlak van de BHC kan ook in uitgeschakelde toestand heet zijn.
• Dit toestel is uitsluitend bestemd voor het verwarmen of drogen van textiel dat door water vochtig is geworden (geen chemische reiniging).
• Er mag niet op het toestel worden geklom men (vooral kinderen hierop wijzen.)
• Er mogen geen wijzigingen aan het toestel worden aangebracht.
• Wees extra voorzichtig bij gebruik van het toestel in de buurt van kinderen, personen met een beperking of dieren. Gevaar voor letsel!
• Wanneer een onderdeel van het toestel is beschadigd, het toestel is gevallen of indien er sprake is van een storing, mag het toestel niet in bedrijf worden genomen.

1.5 Onderhoud

Het toestel dient regelmatig in koude toe-stand met de gebruikelijke middelen te worden gereinigd.

Wat te doen wanneer...?

- het verwarmings-element niet warm wordt?

Controleer of ...

... de AAN/UIT-toets1) is geactiveerd.
... in uw zekeringenkast de desbetreffende zekering is ingeschakeld en of de aardlekschakelaar de stroom heeft uitgeschakeld.
... het thermostaatventiel is opengedraaid.
... het verwarmingselement te veel lucht bevat. Is dit het geval, ontlucht het verwarmingselement dan via het ontluchtingsventiel (25).

Oorzaak opheffen!

Mocht het verwarmingselement daarna nog steeds niet warm worden, schakel dan de hulp in van de installateur!

Schakel het verwarmingselement uit en weer in:

• knippert de LED-indicatie "Toestel verwarmt" 3 maal, dan is de meetsonde beschadigd. Raadpleeg de installateur!
• knippert de LED-indicatie "Toestel verwammt" 5 maal, dan is de netspanning op het toestel te hoog. Schakel het verwarmingselement uit. Raadpleeg de installateur!

- de snelverwarming voortijdig uitschakeld?

Controleer of het stoffilter (11) en/of het luchtuitlaatrooster van de snelverwarming niet verstopt is.

Eventueel reinigen! (zie kapittel 1.5)

Bij een te hoge ruimtetemperatuur wordt de snelverwarming uit veiligheidsoverwegingen voortijdig automatisch uitgeschakeld om beschadiging te voorkomen. Op een hoogte van 1000 m boven zeeniveau kan dit vanwege de ijlere lucht en derhalve de snellere opwarming van de lucht herhaaldelijk optreden.

Om het toestel weer in bedrijf te nemen, dient in beide gevallen als volgt te worden gehandeld:

-het toestel via de AAN/UIT-toets uitschakelen;
-ten minste 10 minuten wachten alvorens het toestel weer in te schakelen.

• de servicedienst wordt ingeschakeld?

Type (Typ) en nummer (Nr) van het typeplaatje

(27) overnemen en dit doorgeven aan de servicedienst!

STIEBEL ELTRON Typ: BH..... Nr.: ....... + ... + ......

Schurende en bijtende reinigingsmiddelen dienen te worden vermeden.

Voor het regelmatige onderhoud adviseren wij ook de controle- en regelorganen te laten controleren. Uiterlijk 10 jaar na de eerste inbedrijfname dienen de veiligheids-, controle- en regelorganen door de installateur te worden gecontroleerd.

1.6 Stoffilter B

De snelverwaming is uitgerust met een stofffilter, dat bij te sterke verontreiniging ervoor zorgt dat de snelverwarming wordt uitgeschakeld (rood indicatielampje (V2) op luchtuitlaatrooster van de snelverwarming brandt). Het filter dient derhalve regelmatig te worden gereinigd.

Reinig het filter als volgt:

→toestel via de AAN/UIT-toets (1) uitschakelen;
→filter (11) aan de achterzijde van het toestel naar voren duwen en naar boven toe verwijderen;
→filter met een stofzuiger reinigen;
→filter weer in het toestel plaatsen;
10 minuten na plaatsing van het filter kan het toestel weer in bedrijf worden genomen.

Technische gegevens

Type BHC 175 BHC 175 L
Afmetingen H / B / D	mm	1239 / 550 / 130	1467 / 550 / 152
Gewicht	kg	19,0	29,5
Warmwater: aansluiting		G 12
vermogen V/R-T (70/55-22 °C)	W	435	585
(50/40-22 °C)		230	325
vulhoeveelheid	I	ca. 5,9	ca. 6,4
max. aanvoertemperatuur	°C	110
max. bedrijfsdruk	bar	4,0
Elektrisch: aansluiting		1/N ~ 230-240V 50 Hz
nominaal vermogen	W	750 (elektrische verwarmingsstaaf)1000 (snelverwarming)
Temperatuurinstelbereik	°C	ca. + 6 tot +30
vorstbescherming	°C	ca. +6
Veiligheidsnorm		IP 24 (spatwaterdicht)
Isolatieklasse		II (randgeaard)
Goedkeuringen zie typeplaatje van toestel


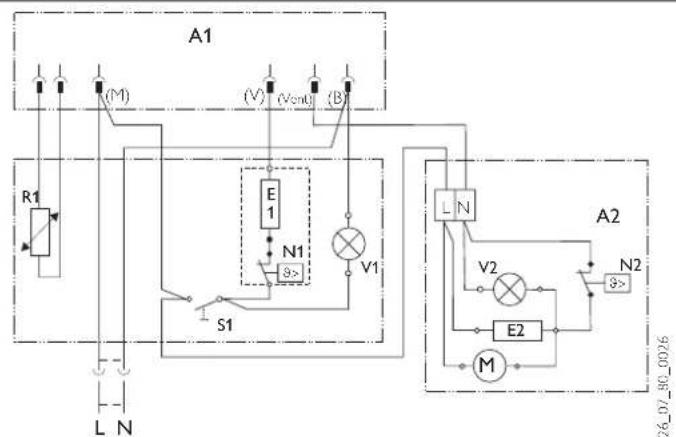

A1 Printplaat bedieningspaneel
A2 Snelverwarming
E1 Elektrische verwarmingsstaaf(zomerinstelling)
E2 Verwarmingselement "Snelverwarmingsfunctie"
M Ventilator "Snelverwarmingsfunctie"
N1 Beschermingstemperatuurregelaar
N2 Beschermingstemperatuurregelaar
R1 Ruimtetemperatuuropnemer
S1 AAN/UIT-schakelaar elektrische verwarmingsstaaf
V1 LED-indicatie "Werking elektrische verwarmingsstaaf"
V2 Indicatielampje stoffilter

2. Montageaanwijzing voor de installateur

De montage (wateraansluiting en elektrische installatie) alsmede de eerste inbedrijfname en het onderhoud van dit toestel mogen uitsluitend overeenkomstig deze aanwijzingen worden uitgevoerd door een erkend installateur.

Verwijder de verpakking van het toestel en van de accessoires pas op de opstellingsplaats en let op bijartikelen!

Let er bij het uitpakken op dat er geen accessoires in het verpakkingsmateriaal achterblijven.

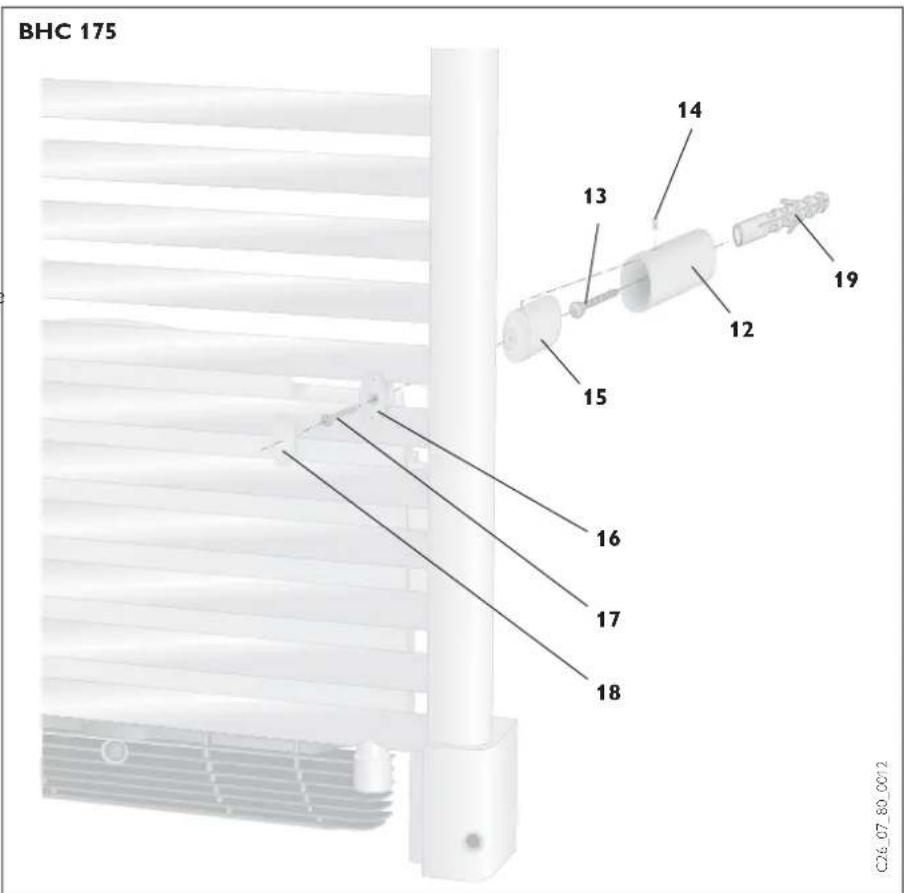

2.1 Beschrijving van het toestel

11 Stoffilter
12 Wandhuls
13 Schroef 5 x 4 0

14 Instelschroef M4 × 10
15 Afstandsstuk
16 Klembeugel
17 Schroef M5 x 30
18 Afdekkapje
19 Plug ∅ 8 mm
20 Ophanghaak
21 Afdekkapje
22 Netaansluitkabel met netstekker, lengte 1000 mm
23 Aansluiting verwarmingsaanvoerleiding
24 Aansluiting verwarmingsretourleiding
25 Ontluchtingsventiel
26 Bevestigingsbout
27 typeplaatje
28 verlengbuis 180 mm

29 verlengbuis 130 mm
30 verlengbuis 50 mm
31 haakse bocht (90°)

Het bad-/handdoek-verwarmingselement is uitsluitend bestemd voor wandmontage.

Het toestel is gereed voor installatie en in de fabriek gevuld met een warmtemedium (water/glycol-mengsel), dat via een verwarmingsstaaf wordt verwarmd.

De elektrische aansluiting vindt plaats met behulp van een netstekker.

Indien noodzakelijk, kan het toestel na aftappen van het warmtemedium via de aansluitingen van de aanvoer- (23) en retourleidingen (24) ook op een centraal verwarmingssysteem worden aangesloten

Het verwamingslement is spatwaterdicht conform IP 24 en kan derhalve ook in veiligheidszone 2 conform VDE 0100 T701 worden gebruikt (zie aanwijzingen met betrekking tot de veiligheidszone bij punt 2.2!).

2.2Voorschriften en bepalingen

Het toestel mag niet

• in ruimten gebruikt worden, die als gevolg van chemicaliën, stof, gassen of dampen vuur- of explosiegevaarlijk zijn;
• in de onmiddellijke nabijheid van leidingen of reservoirs gebruikt worden, die brandbare of explosiegevaarlijke stoffen voeren of bevatten;
• gebruikt worden, als de minimale afstanden tot aangrenzende objecten niet in acht worden genomen.

In werkplaatsen of andere ruimten, waarin uitlaatgassen, olie- en benzinedamp enz. voorkomen of waarin met oplosmiddelen en chemicaliën wordt gewerkt, kan vrij lang aanhoudende stankoverlast en eventueel verontreiniging optreden.

- Het toestel mag uitsluitend worden aangebracht op een verticale wand die bestand is tegen temperaturen van meer dan 90 °C.

Ter voorkoming van gevaar voor zeer kleine kinderen moet dit toestel zo- worden geïnstalleerd, dat de onderste suis zich ten minste 600 mm boven per bevindt!

• De montagewand dient te beschikken over voldoende draagcapaciteit (voor toestelgewicht, zie "Technische gegevens").
• Minimale afstanden tot aangrenzende objectoppervlakken dienen te worden aangehouden.
• Het toestel mag niet direct onder een wandcontactdoos worden gemonteerd.
• Alle elektrische aansluit- en installatiewerkzaamheden dienen te worden uitgevoerd overeenkomstig deVDE-bepalingen (0100), de voorschriften van de verantwoordelijke energiebedrijven, alsmede de desbetreffende nationale en regionale voorschriften.
• Het typeplaatje van het toestel dient in acht worden genomen! De aangegeven spanning moet met de netspanning overeenkomen.
• Bij de installatie van het verwarmingstoestel in ruimten met een bad en/of douche dient rekening gehouden te worden met veiligheidszone volgens VDE 0100 deel 701 – in overeenstemming met de gegevens op het typeplaatje.
• Het toestel dient zodanig aangebracht te worden, dat men de schakel- en regelsystemen niet vanuit het bad of van onder de douche kan aanraken.
• De netaansluitkabel mag uitsluitend door een erkend installateur worden vervangen door originele Stiebel Eltron reserveonderdelen.
• Het toestel moet in ieder geval worden gevuld met water. Een puur elektrische bediening van het toestel zonder water leidt tot emstige beschadiging van het toestel.
• De aansluiting van de handdoekverwarming aan het centraalverwarmingsnet mag de

vrije uitzetting van het water in het verwarmingstoestel naar het expantievat niet blokkeren, ook niet bij een gesloten thermostaat ventiel.(Aanvoerventiel) Indien er een kraan in de retour geplaatst is, dan dient deze uitsluitend met extra gereedschap bedient te kunnen worden.Hierdoor wordt het onbedoeld afsluiten van het verwarmingscircuit voorkomen.

Bij het gebruik van het electrisch element (zomerfunctie) mag deze kraan in geen geval gesloten zijn.

2.3 Toestelgebruik

Wanneer het bad-verwarmingselement uit- sluitend elektrisch wordt bediend, dient de montage overeenkomstig het desbetreffende toesteltype zonder aansluiting van de aanvoer- en retourleidingen op het centraalverwar- mingsnet te worden uitgevoerd.

Wanneer het bad-verwarmingselement op het centraalverwarmingsnet wordt aangesloten, moet voorafgaand aan de montage van het toestel het in de fabrick gevulde warmtemedium (noodzakelijk voor een puur elektrische bediening) worden afgetapt. Hiertoe dienen de afsluitkappen op de aansluitingen van de aanvoer- (23) en retourleiding (24) te worden verwijderd.

2.4 Toestelmontage

BHC 175

→Indien verbonden met het centrale verwarmingssysteem, moet voorafgaand het warmtemedium worden afgetapt.

⇒ A Maten voor de boorgaten afhankelijk van de ter plaatse aanwezige wateraansluitingen op basis van de afbeelding van de BHC bepalen en op een wand met voldoende draagcapaciteit aftekenen. Minimale afstanden in acht houden!
Wandhaken (12) afhankelijk van de soort wand met daarvoor geschikte bevestigingsmaterialen, bijvoorbeeld met de bijliggende pluggen ∅8 mm (19) en schroeven 5 × 40 mm (13) monteren.
→Afstandsstuk (15) telkens in de wandhuls schuiven in met instelschroef M4 x 10 (14) schroeven (niet vastschroeven).
→Verwarmingselement met de beide bovenste dwarsbuizen op de bovenste afstandsstukken hangen en via de klembeugel (16) op de afstandsstukken vastschroeven (schroef M5 x 30, 17). Vervolgens de onderste bevestiging op overeenkomstige wijze uitvoeren.
⇒Verwarmingselement uitlijnen (afstandsstukken in wandhulzen verschuiven), instelschroeven boven in de wandhulzen vastdraaien en afdekkapjes (21) op de klembeugels plaatsen.
→Indien verbonden met het centrale verwarmingssysteem verbind het met het aanvoer (23) en retourleiding (24).

Op de aansluiting voor de verwarmingsaan- voerleiding dient een thermostaatventiel te worden aangesloten.

Verwarmingselement tijdens het vullen via ventiel (25) ontluchten.

→Netstekker (22) insteken.

BHC 175 14 13 12 19 15 16 17 18 C26.07_80.0012

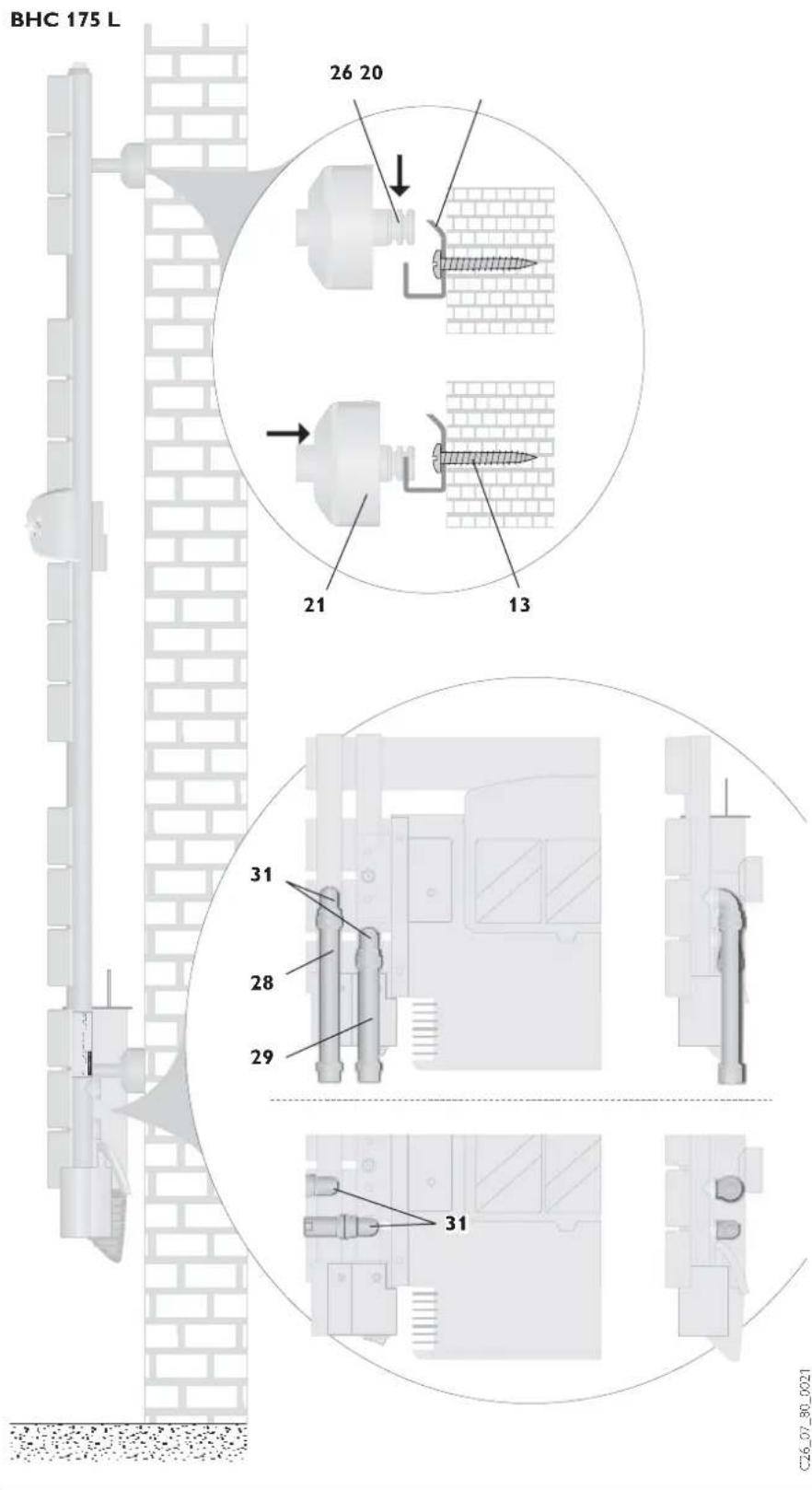

BHC 175 L

Indien verbonden met het centrale verwarmingssysteem, moet voorafgaand het warmtemedium worden afgetapt.
→ A Plaatsen voor de boorgaten aan de hand van de bevestigingsnippels vaststellen en aantekenen op een hiervoor geschikte wand. Dit afhankelijk van de plaats van de aanwezige wateraansluiting. Minimale afstanden in acht nemen!

→ Ophanghaken (20) afhankelijk van de wandsterkte met geschikte materialen, bijv. de bijliggende pluggen (19) en schroeven 5 x 40 m m (13) monteren.

→Verwarmingselement met de bevestigingsbouten (26) in de ophanghaken hangen.

Afdekkapjes (21) met markeringsstreepje naar boven gericht op de bevestigingswand schuiven (toestel is vastgezet).

→Indien verbonden met het centrale verwarmingssysteem verbind het met het aanvoer(23) en retourleiding (24).

Op de aansluiting voor de verwarmingsaan- voerleiding dient een thermostaatventiel te worden aangesloten.

Ten behoeve van de waterzijdige aansluiting aan de onderzijde of aan de rechter zijkant zijn bij het toestel op elkaar afgestemde materialen bijgevoegd:

o.a.: 2 × 90°bocht (31), verlengbuisjes van div. lengtes voor de aansluiting aan de onderzijde, of een verlengbuis van 50 mm (30) voor de aansluiting aan de rechterzijde.

→Verwarmingselement tijdens het vullen via ventiel (25) ontluchten.

→Netstekker (22) insteken.

Elektrische aansluiting

Het verwarmingselement mag uitsluitend worden aangesloten op 230V \~ 50/60 Hz wisselstroom.

Voor de elektrische aansluiting dient op een afstand van ten minste 10 cm van de zijkant van het verwarmingselement een contactdoos te worden aangebracht.

2.5 Eerste inbedrijfname

Bij de eerste inbedrijfname kan een bepaalde geur optreden, die wordt veroorzaakt door materiaal dat bij de fabricage op het verwarmingselement is achtergebleven.

2.6 Overdracht

Leg de gebruiker de verschillende functies van het toestel uit. Wijs met name op de veiligheidsaanwijzingen. Overhandig de gebruiker de gebruik- en montageaanwijzing.

3. Milieu en recycling

Recycling van oude toestellen

Toestellen met dit kenmerk horen niet thuis in de vuilnisbak en zijn apart in te zamelen en te recyclen.

De recycling van oude toestellen moet steeds vakkundig en volgens de ter plaatse geldende voorschriften en wetgeving plaats vinden.

BHC 175 L 26 20 21 13 31 28 29 31 CZ6_07_80_0021

4. Garantie

Aanspraak op garantie bestaat uitsluitend in het land waar het toestel gekocht is. U dient zich te wenden tot de vestiging van Stiebel Eltron of de importeur hiervan in het betreffende land.

De montage, de electrische installatie, het onderhoud en de eerste inbedrijfname mag uitsluitend worden uitgevoerd door gekwalificeerd personeel.

De fabrikant is niet aansprakelijk voor defecte toestellen, welke niet volgens de bijgeleverde gebruiks -en montageaanwijzing zijn aangesloten of worden gebruikt.

Deutschland
