GEBRUIKSAANWIJZING VT16 Eurom

Gebruiksaanwijzing (NL) (pag. 3)

Instruction manual (EN) (page 10)

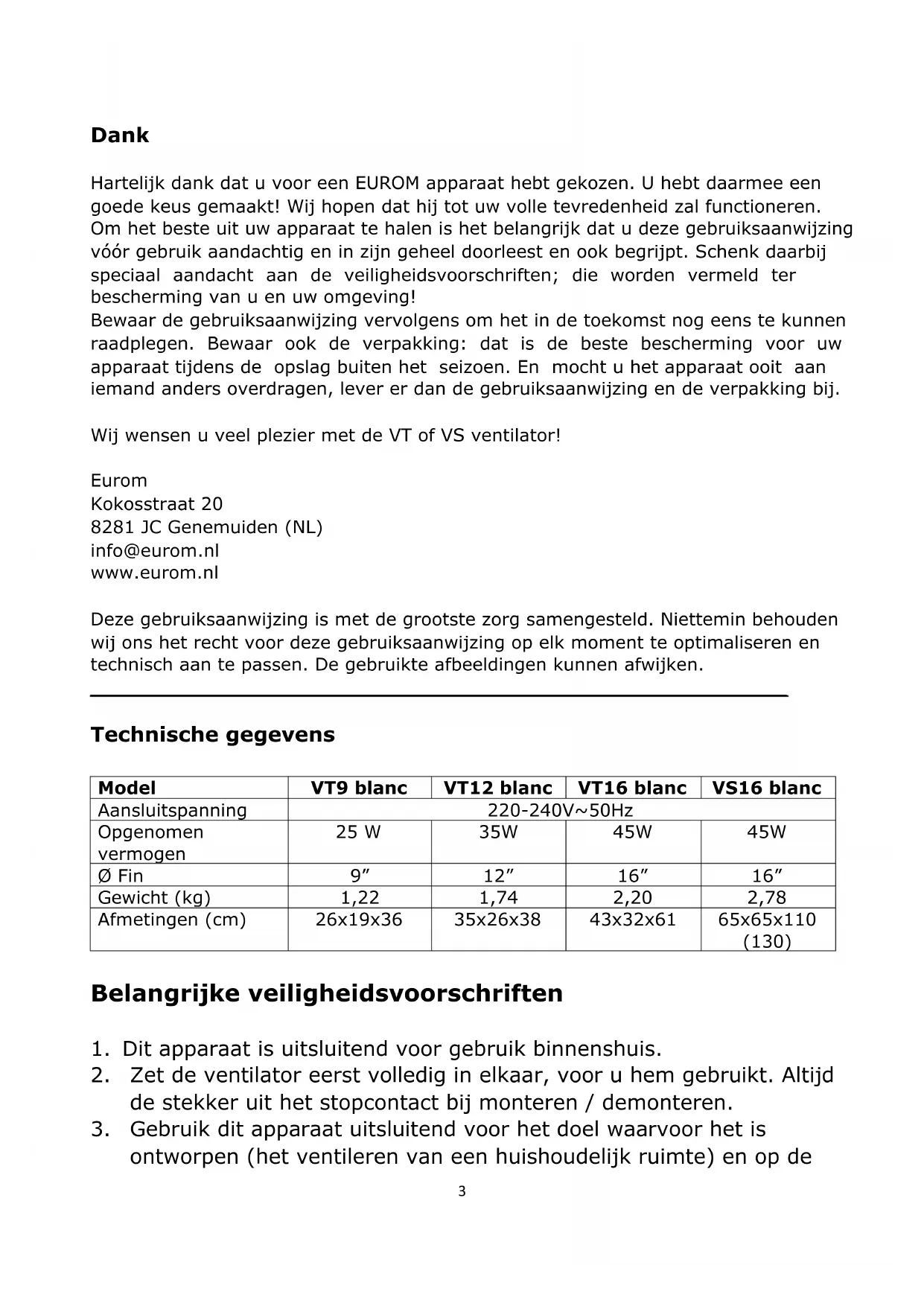

Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren. Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving!

Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing en de verpakking bij.

Wij wensen u veel plezier met de VT of VS ventilator!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons het recht voor deze gebruiksaanwijzing op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.

Technische gegevens

Model	VT9 blanc	VT12 blanc	VT16 blanc	VS16 blanc
Aansluitspanning	220-240V~50Hz
Opgenomen vermogen	25 W	35W	45W	45W
∅ Fin	9"	12"	16"	16"
Gewicht (kg)	1,22	1,74	2,20	2,78
Afmetingen (cm)	26x19x36	35x26x38	43x32x61	65x65x110(130)

Belangrijke veiligheidsvoorschriften

1. Dit apparaat is uitsluitend voor gebruik binnenshuis.

2. Zet de ventilator eerst volledig in elkaar, voor u hem gebruikt. Altijd de stekker uit het stopcontact bij monteren / demonteren.

3. Gebruik dit apparaat uitsluitend voor het doel waarvoor het is ontworpen (het ventileren van een huishoudelijk ruimte) en op de

wijze, zoals in dit boekje beschreven. Elk ander gebruik kan gevaarlijk zijn en kan brand, verwondingen, schade, elektrische schok enz. veroorzaken, en doet de garantie vervallen.

1. Controleer ventilator, adapter, stekker en elektrokabel voor gebruik op beschadigingen. Stel het apparaat niet in werking wanneer u beschadigingen constateert aan apparaat, adapter, elektrokabel of stekker, of wanneer het slecht functioneert, is gevallen of op andere wijze een storing vertoont. Breng het complete apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag altijd om originele onderdelen. Het apparaat (incl. adapter, elektrokabel en stekker) mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwalificeerde personen.

2. Verwijder de stekker uit het stopcontact en schakel de ventilator meteen uit wanneer je vreemde geluiden hoort, iets ruikt of rook ziet.

3. Controleer voor gebruik of de spanning die het stopcontact, waarop u de ventilator wilt aansluiten, afgeeft, gelijk is aan het inputvoltage dat op het typeplaatje van de adapter staat.

4. Voorkom het gebruik van verlengkabels. Is dat onvermijdelijk, gebruik dan een goedgekeurde kabel van voldoende capaciteit en ontrol hem helemaal.

5. Voorkom dat de elektrokabel in contact komt met scherpe-, hete- of bewegende voorwerpen. Wind hem niet om de ventilator en rol hem niet te strak op.

6. Gebruik de ventilator nooit met een beschadigde adapter, elektrokabel of aansluitstekker-ventilatorzijde. Vervang deze in het geheel voor een origineel identiek exemplaar. Probeer deze onderdelen nooit zelf te repareren.

7. Zorg ervoor dat de ventilator op een stevige, vlakke en horizontale ondergrond staat tijdens gebruik.

8. Laat een werkende ventilator niet zonder toezicht in een ruimte.

9. Dit apparaat is niet geschikt voor gebruik in natte of vochtige ruimtes als badkamers, wasruimtes enz. Plaats hem niet in de nabijheid van een kraan, badkuip, douche, zwembad, fonteintje o.i.d., zorg ervoor dat hij nooit in water kan vallen en voorkom dat water het apparaat binnendringt. Mocht het apparaat tóch ooit in water vallen, neem dan éérst de stekker uit het stopcontact! Een

inwendig nat geworden apparaat niet meer gebruiken maar ter reparatie aanbieden.

1. Dompel apparaat, adapter, snoer of stekker nooit in water of andere vloeistof en raak het apparaat en adapter nooit met natte handen of voeten aan.
2. Plaats het apparaat niet in een open raam i.v.m. regen, niet op natte oppervlakken en voorkom dat er vocht op wordt gemorst.
3. Hang niets over of aan de ventilator en gebruik hem niet in de nabijheid van gordijnen, kleding of andere materialen die de motor kunnen doen vastlopen. Dat kan oververhitting of brand tot gevolg hebben.
4. Let op dat lang haar niet in de ventilator wordt gezogen.
5. Houd de aanzuig- en uitblaasrooster schoon en stofvrij en zorg voor minimaal 30 cm vrije ruimte rondom de ventilator.
6. Zorg ervoor dat er zich geen objecten in de buurt van de ventilator bevinden die de oscillatie (zwenken) kunnen verhinderen.
7. Steek nooit een vinger, pen, stokje of wat voor voorwerp dan ook door het beschermrooster de werkende ventilator in!
8. Spuit geen middelen (anti-insect, schoonmaak of wat dan ook) op of in de ventilator; dat kan lichamelijke klachten veroorzaken (i.h.b. bij kinderen!) of onderdelen beschadigen.
9. Bewaar of gebruik het apparaat niet:

- Op plaatsen waar het nat kan worden of in water kan vallen

- In de buurt van licht-ontvlambare-, explosieve- of gasvormige stoffen. Een vonkje uit de schakelaar zou die kunnen doen ontbranden.

- In de buurt van zuren, alkali, olie en andere stoffen die corrosie kunnen veroorzaken.

1. Sluit de ventilator niet aan op een timer of een dimmer.
2. Gebruik de ventilator niet bij temperaturen boven de 40 graden Celsius, niet in de buurt van verwarmingsapparatuur en niet in stoffige ruimtes.
3. Neem altijd de stekker uit het stopcontact voordat u de ventilator verplaatst, schoonmaakt of er onderhoud aan uitvoert. Doe dat ook wanneer de ventilator niet in gebruik is. Pak de stekker daartoe in de hand; trek nooit aan het koord!

4. Wees ervan overtuigd dat de stekker uit het stopcontact is genomen voordat u het beschermrooster van de ventilator verwijderd voor schoonmaak- of onderhoud werkzaamheden.

5. Neem na gebruik altijd de stekker uit het stopcontact. Let wel, stekker uit het stopcontact, niet de aansluitstekker uit de voet van de ventilator.

6. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met beperkte fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis als ze toezicht hebben gekregen of instructies over het gebruik van het apparaat op een veilige manier en begrijpen de gevaren die ermee gepaard gaan.
7. Kinderen mogen niet met het apparaat spelen.
8. Voorkom dat het apparaat continu op kleine kinderen, patiënten of mensen die zich moeilijk kunnen verplaatsen, blaast.
9. Reiniging en gebruikersonderhoud is niet toegestaan door kinderen zonder toezicht.

Onderdelentekeningen

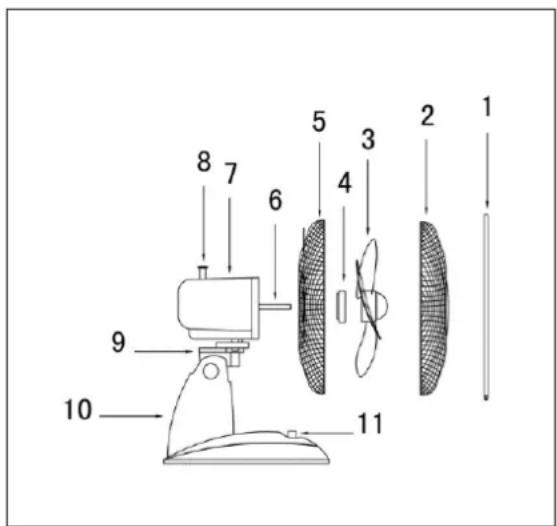

VT9 Blanc

1. Klemring roosters
2. Voorrooster
3. Ventilatorbladen
4. Roosterbevestiging
5. Achterrooster
6. Motoras
7. Motorhuis
8. Zwenkknop
9. Aanpassing hoofd
10. Steun
11. Knoppen

VT12 blanc & VT16 blance

1. Klemring roosters
2. Voorrooster
3. Ventilatorbevestiging
4. Ventilatorbladen
5. Roosterbevestiging
6. Achterrooster
7. Motoras
8. Motorhuis
9. Zwenkknop
10. Aanpassing
11. Steun
12. Knoppen
13. Voet

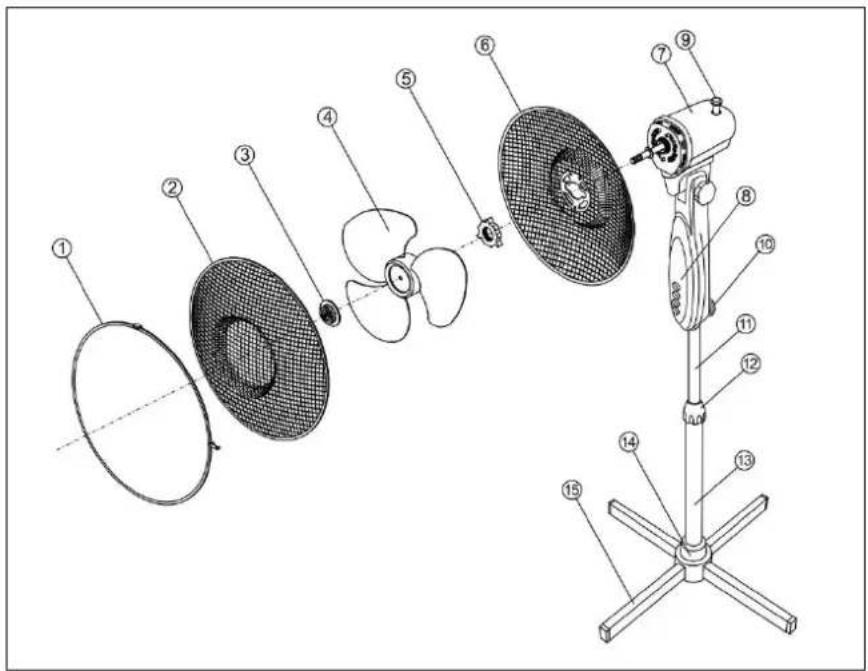

1. Klemring roosters
2. Voorrooster
3. Ventilatorbevestiging
4. Ventilatorbladen
5. Rooster bevestiging
6. Achterrooster
7. Motorhuis
8. Knoppen
9. Zwenkknop
10. Fixatiebout
11. Instelbaar standaarddeel
12. Klemkoppeling
13. Onderste standaard
14. Afdekkap
15. Voet

1. Schroef de roosterbevestiging tegen de klok in los van de voorzijde van het motorhuis
2. Plaats het achterrooster tegen de voorzijde van het motorhuis (VT 9 & 16: handgreep naar boven!), zodanig dat de pinnetjes van het motorhuis in de passende gaatjes van het rooster vallen.
3. Schroef de roosterbevestiging stevig met de klok mee op de uitstekende schroefdraad van het motorhuis.
4. Verwijder de PVC sok van de motoras en gooi hem weg.
5. Druk de ventilatorbladen op de motoras, uitsparingen over de pennetjes.

VT12 blanc & VT16 blanc

1. Draai de ventilatorbevestiging tegen de klok in stevig op het uiteinde van de motoras
2. Draai het schroefje van de klemring bijna helemaal los en plaats hem losjes met de achterste gleuf om het achterrooster. Plaats nu het voorrooster op het achterrooster, in de voorste gleuf van de klemring. Draai het schroefje nu stevig vast; dat klemt de roosterdelen op elkaar.

Zet de VT-modellen nu rechtop; ze zijn klaar voor gebruik.

VS16 blanc

1. Plaats de beide voetdelen kruiselings over elkaar

2. Plaats de onderste standaard op de voet, gaatjes boven gaatjes, en schroef voet en standaard vast met de 4 boutjes.

3. Trek het instelbare standaarddeel tot de gewenste hoogte uit de onderste standaard en fixeer deze hoogte door de klemkoppeling stevig vast te draaien.

4. Plaats nu de ventilatorunit over het instelbare standaarddeel en klem hem stevig vast met de fixatiebout.

Werking

De ventilatoren kunnen op verschillende snelheden draaien: de VT9 blanc op twee standen, de VT12 blanc, VT16 blanc en VS16 blanc op drie standen. Alle types zijn voorzien van een zwenkfunctie (45°).

Wanneer: - de ventilator volledig in elkaar is gezet

• alle verbindingen stevig vastgedraaid zitten
• alle veiligheidsvoorschriften in acht genomen zijn

kunt u de ventilator in gebruik nemen:

- Steek de stekker in het stopcontact

• Kies vermogen: 0=uit, 1=standaard, 2=sterk en 3=extra sterk. De ventilator zal nu zijn werking starten.
• Druk indien gewenst de zwenkknop bovenop de motor in: de ventilator zal nu in een hoek van 45° gaan zwenken. Door deze knop weer uit te trekken schakelt u de zwenkfunctie (of: oscillatie) weer uit.
• Om de ventilator wat meer naar boven of beneden te laten blazen kunt u het motorblokje met de ventilator wat naar boven of beneden bijstellen t.o.v. de voet. Voor u dat doet eerst de ventilator uitschakelen en de stekker uit het stopcontact nemen!

Om de ventilator uit te schakelen drukt u op de 0-knop. Wanneer u de werking langer dan enkele minuten wilt onderbreken dient u ook de stekker uit het stopcontact te nemen.

Schoonmaak en onderhoud

Schakel de ventilator uit en neem de stekker uit het stopcontact wanneer u hem wilt reinigen of onderhoud wilt uitvoeren.

De ventilator vraag alleen wat algemeen, uitwendig onderhoud. Stof hem regelmatig af met een zachte doek of plumeau of zuig hem schoon met een zacht stofzuigerborsteltje. Is hij erg vuil, open dan het voorste rooster en neem roosters en bladen af met een licht-bevochtigde doek met een zacht huishoudelijk reinigingsmiddel. Droog alles goed na, laat de ventilator goed drogen en zet hem weer volledig in elkaar voor u hem weer in gebruik neemt. Zorg ervoor dat er geen water op andere delen dan rooster en bladen terechtkomt! Spoel of spuit de ventilator nooit af! Gebruik geen sprays.

Om verkleuring of vervormingen van het materiaal te voorkomen nooit agressieve of bijtende (schoonmaak)middelen gebruiken.

Wanneer u de ventilator aan het eind van het seizoen wilt opruimen, doe dat dan in de originele verpakking: die biedt de beste bescherming. Ruim hem weg op een veilige, droge, niet extreem warme of koude plaats.

Problemen en oplossingen

Het ventilatorblad draait niet terwijl de ventilator aangezet is

• Zit de stekker wel goed in het stopcontact?
• Staat er wel stroom op het stopcontact?
  • Is knop 1, 2 of 3 ingedrukt?
• Wordt het blad niet ergens geblokkeerd, bijv. door een beschadiging, een vervorming van het beschermrooster of een vreemd voorwerp?

Er doet zich een abnormaal geluid voor bij het opstarten

• Controleer of de ventilatorbladen zo ver mogelijk over de motor-as zijn geplaatst.
• Controleer of er zich wellicht fijne braampjes rond het vinnenblad bevinden.
• Controleer of het vinnenblad misschien een vervorming van het beschermrooster raakt.

Waarschuwing: Reparaties dienen door daarvoor opgeleide monteurs te worden uitgevoerd. Dat geldt ook voor vervanging of reparatie van de elektrokabel en de stekker. Vraag bij reparatie altijd om originele onderdelen.

In het apparaat aangebrachte wijzigingen en ondeskundig uitgevoerde reparaties doen de garantie en de aansprakelijkheid van leverancier, importeur en fabrikant vervallen.

Verwijdering

Binnen de EU betekent dit symbool dat dit product niet met het normale huishoudelijke afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid niet te schaden door ongereguleerde afvalinzameling. Breng afgedankte apparatuur daarom naar een daarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel mogelijk onderdelen van het apparaat hergebruikt worden.

CE - verklaring

Zie pagina 46.
