VT16 - Fläkt Eurom - Gratis bruksanvisning och manual

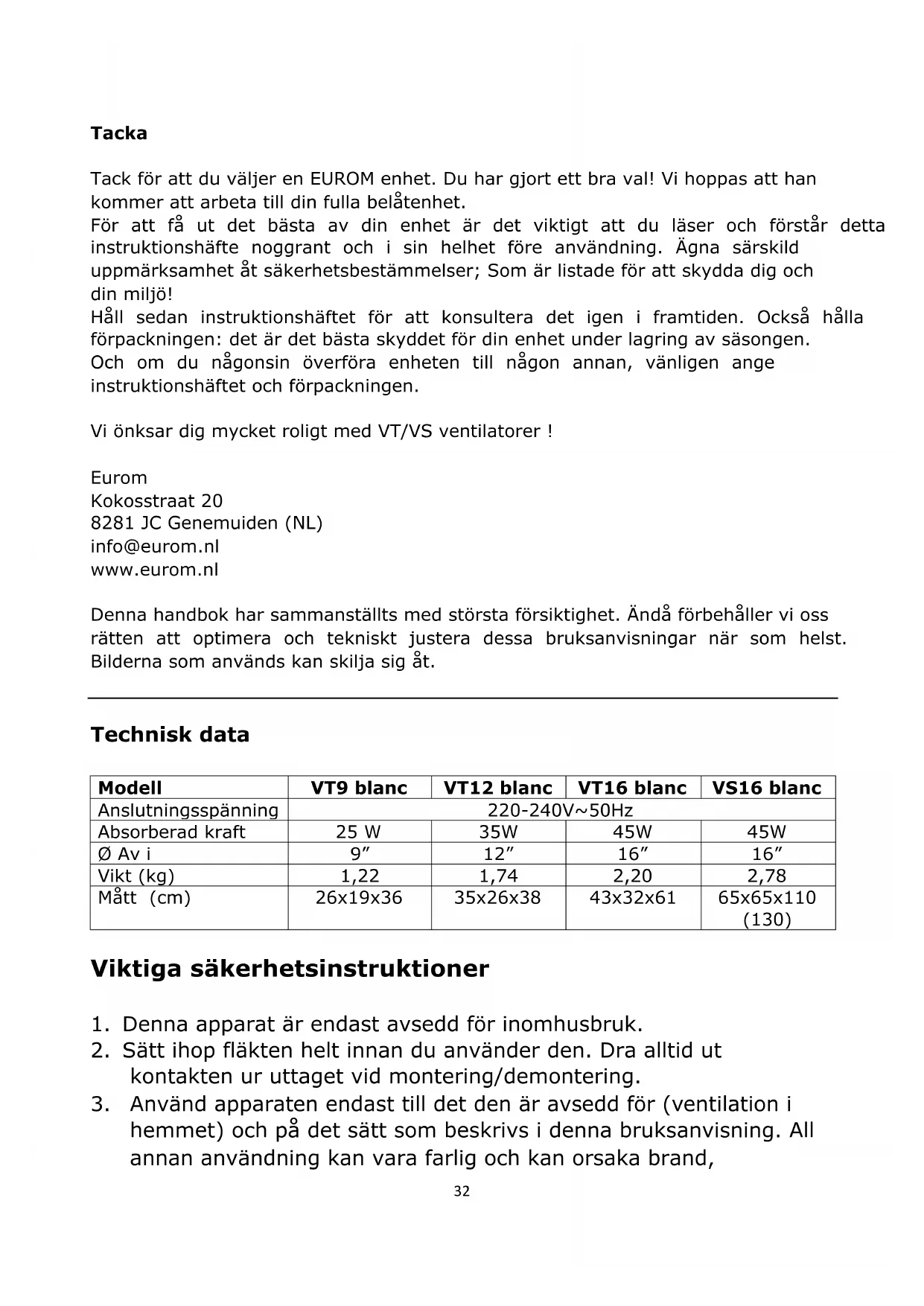

BRUKSANVISNING VT16 Eurom

Tack för att du väljer en EUROM enhet. Du har gjort ett bra val! Vi hoppas att han kommer att arbeta till din fulla belåtenhet.

För att få ut det bästa av din enhet är det viktigt att du läser och förstår detta instruktionshäfte noggrant och i sin helhet före användning. Ägna särskild uppmärksamhet åt säkerhetsbestämmelser; Som är listade för att skydda dig och din miljö!

Håll sedan instruktionshäftet för att konsultera det igen i framtiden. Också hålla förpackningen: det är det bästa skyddet för din enhet under lagring av säsongen. Och om du någonsin överföra enheten till någon annan, vänligen ange instruktionshäftet och förpackningen.

Vi önksar dig mycket roligt med VT/VS ventilatorer !

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Denna handbok har sammanställts med största försiktighet. Ändå förbehåller vi oss rätten att optimera och tekniskt justera dessa bruksanvisningar när som helst. Bilderna som används kan skilja sig åt.

Technisk data

Modell	VT9 blanc	VT12 blanc	VT16 blanc	VS16 blanc
Anslutningsspänning	220-240V~50Hz
Absorberad kraft	25 W	35W	45W	45W
∅ Av i	9"	12"	16"	16"
Vikt (kg)	1,22	1,74	2,20	2,78
Mått (cm)	26x19x36	35x26x38	43x32x61	65x65x110(130)

Viktiga säkerhetsinstruktioner

1. Denna apparat är endast avsedd för inomhusbruk.

2. Sätt ihop fläkten helt innan du använder den. Dra alltid ut kontakten ur uttaget vid montering/demontering.

3. Använd apparaten endast till det den är avsedd för (ventilation i hemmet) och på det sätt som beskrivs i denna bruksanvisning. All annan användning kan vara farlig och kan orsaka brand,

personskador, sakskador, elektriska stötar osv. och medför att garantin upphör att gälla.

1. Kontrollera fläkten, adaptern, kontakten och elkabeln beträffande skador innan du använder apparaten. Sätt inte på apparaten om du upptäcker skador på den, adaptern, elkabeln eller kontakten, om apparaten inte fungerar som den ska, om den har vält eller om det finns tecken på någon annan defekt. Lämna hela apparaten till leverantören eller till en auktoriserad elektriker för kontroll och/eller reparation. Be alltid om originaldelar. Apparaten (inkl. adaptern, elkabeln och kontakten) får bara öppnas och/eller repareras av auktoriserade och kvalificerade personer.

2. Dra omedelbart ut kontakten ur uttaget och stäng av fläkten om du hör konstiga ljud, känner någon lukt eller får syn på rök.

3. Kontrollera före användning om spänningen som det uttag levererar som du ska ansluta fläkten till stämmer överens med inspänningen som står på adapterns typskylt.

4. Undvik att använda förlängningssladdar. Om du måste använda en förlängningssladd, se då till att använda en godkänd sladd med tillräcklig kapacitet, och dra ut sladden helt.

5. Förhindra att sladden kommer i kontakt med vassa, heta och rörliga föremål. Vira den inte runt fläkten och rulla inte ihop den för hårt.

6. Använd aldrig fläkten med en skadad adapter, elkabel eller anslutningskontakt på fläktsidan. Byt ut dessa helt mot en identisk originaldel. Försök aldrig att reparera delarna på egen hand.

7. Se till att fläkten alltid står på ett stabilt, plant och horisontellt underlag när den används.

8. Lämna aldrig en fläkt utan uppsikt när den är igång.

9. Denna apparat är inte avsedd att användas i våta eller fuktiga utrymmen såsom badrum, tvättstugor osv. Placera inte apparaten i närheten av kranar, badkar, dusch, pooler, handfat osv. Se till att den inte kan hamna i vatten och förhindra att vatten kommer in i apparaten. Om apparaten ändå skulle hamna i vatten, dra genast ur kontakten! Använd inte en apparat som fått fukt i sig, utan se till att den repareras.

10. Doppa aldrig ner apparaten, adaptern, sladden eller kontakten i vatten eller någon annan vätska och vidrör aldrig apparaten eller adaptern med våta händer eller fötter.

11. Ställ inte apparaten i ett öppet fönster pga. risken för regn, inte heller på våta ytor och förhindra att det spills vätska på den.

12. Häng ingenting över eller vid fläkten och använd den inte heller i närheten av gardiner, kläder eller andra material som kan få motorn att fastna. Det kan leda till överhettning och brand.

13. Se till att långt hår inte sugs in i fläkten.
14. Håll insugs- och frånluftsgallret rena och dammfria och se till att det finns minst 30 cm fritt utrymme runt fläkten.
15. Se till att det inte finns några föremål i närheten av fläkten som kan hindra oscilleringen (roteringen).
16. Peta aldrig in fingrar, pennor, pinnar eller andra föremål genom skyddsgallret på fläkten när den är igång!
17. Spruta inga medel (insektsmedel, rengöringsmedel osv.) på eller i fläkten. Det kan orsaka fysiska besvär (framför allt hos barn) eller skada delar.

18. Förvara och använd apparaten inte:

19. på platser där den kan bli blöt eller ramla ner i vatten.

20. i närheten av lättantändliga, explosiva och gasformiga ämnen. En gnista från strömbrytaren skulle kunna få dem att antändas.

21. i närheten av syror, alkalier, oljor och andra ämnen som kan orsaka korrosion.

22. Anslut inte fläkten till en timer eller en dimmer.

23. Använd inte fläkten vid temperaturer över 40 °C, inte i närheten av uppvärmningsutrustning eller i dammiga utrymmen.

24. Ta alltid ut kontakten ur uttaget innan du flyttar, rengör eller underhåller fläkten. Gör det även om fläkten inte används. Ta tag i kontakten, dra aldrig i sladden!
25. Se till att kontakten har tagits ut ur uttaget innan du tar bort skyddsgallret från fläkten före rengörings- och underhållsarbeten.
26. Dra alltid ut kontakten ur uttaget efter användning. Observera att du ska dra ut kontakten ur strömuttaget, inte anslutningskontakten från fläktens fot.
27. Denna apparat kan användas av barn som är 8 år eller äldre, de med begränsade fysiska, sensoriska eller mentala förmågor eller brist på erfarenhet och kunskap om de hålls under uppsikt eller när de fått instruktioner gällande säker användning av apparaten och är införstådda med vilka faror som kan uppstå.
28. Barn får inte leka med apparaten.

29. Se till att apparaten inte blåser kontinuerligt på småbarn, patienter eller människor som har svårt att röra på sig.

30. Rengöring och underhåll får inte utföras av barn utan uppsikt av vuxen.

Komponentbilder

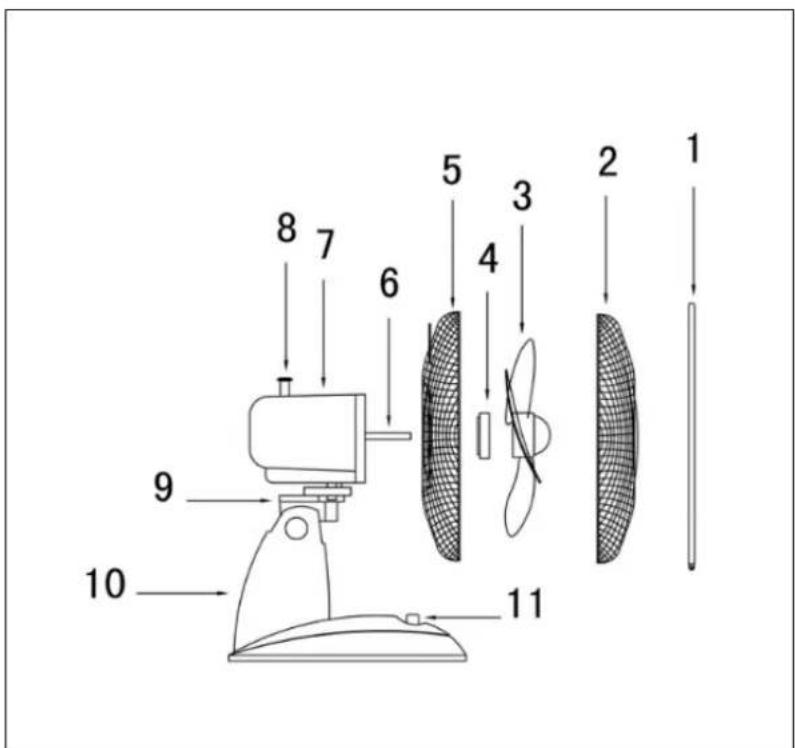

VT9 Blanc

1. Klämring till galler
2. Främre galler
3. Fläktblad
4. Gallerfäste
5. Bakre galler
6. Motoraxel
7. Motorhus
8. Oscilleringsknapp
9. Huvudjustering
10. Stöd
11. Knappar

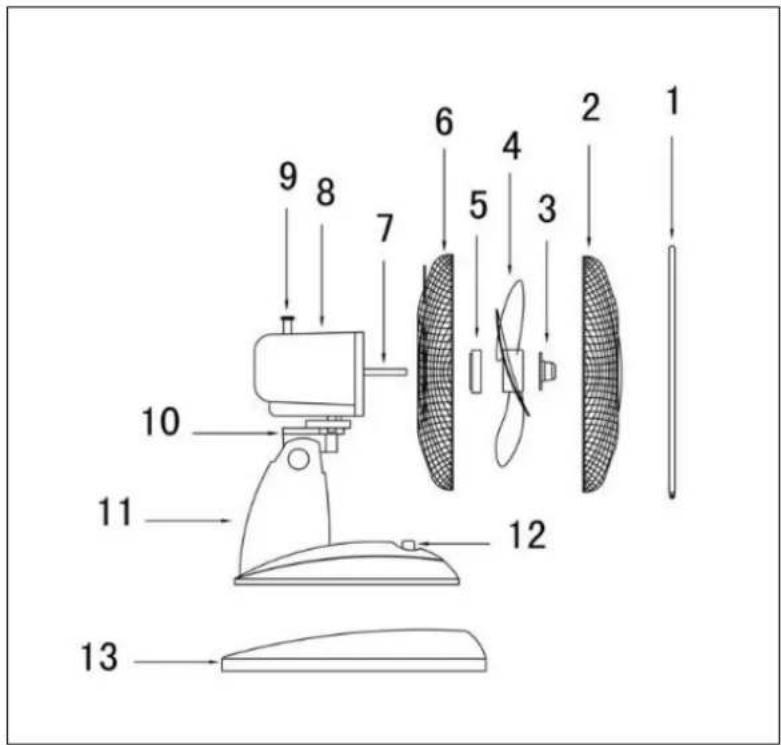

1. Klämring till galler
2. Främre galler
3. Fläktfäste
4. Fläktblad
5. Gallerfäste
6. Bakre galler
7. Motoraxel
8. Motorhus
9. Oscilleringsknapp
10. Justering
11. Stöd
12. Knappar
13. Fot

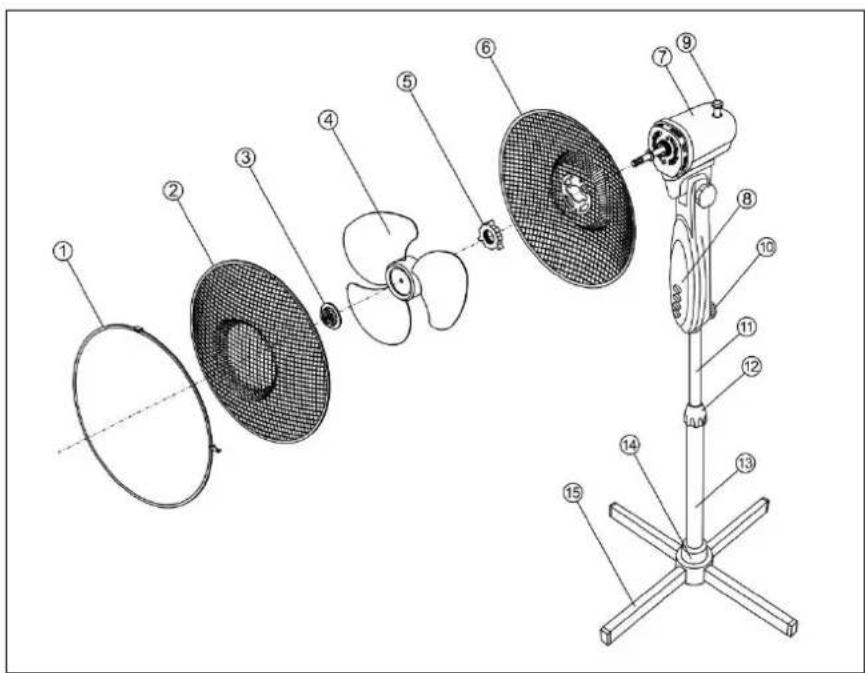

1. Klämring till galler
2. Främre galler
3. Fläktfäste
4. Fläktblad
5. Gallerfäste
6. Bakre galler
7. Motorhus
8. Knappar
9. Oscilleringsknapp
10. Fästskruv
11. Justerbar stativdel
12. Klämkoppling
13. Nedre stativ
14. Skyddskåpa
15. Fot

1. Skruva moturs loss gallerfästet från motorhusets framsida.
2. Placera det bakre gallret mot motorhusets framsida (VT 9 & 16: med handtaget uppåt!) så att motorhusets stift hamnar i de passande hålen i gallret.
3. Skruva medurs fast gallerfästet ordentligt på den utstickande skruvgängan till motorhuset.
4. Ta bort PVC-hylsan från motoraxeln och kassera den.
5. Tryck fast fläktbladen på motoraxeln med öppningarna över stiften.

VT12 blanc & VT16 blanc

1. Skruva moturs fast fläktfästet ordentligt på motoraxelns ände.
2. Skruva nästan loss skruven till klämringen helt och placera den löst med den bakre öppningen runt det bakre gallret. Sätt det främre gallret på det bakre gallret i klämringens främre öppning. Dra åt skruven ordentligt så att gallerdelarna sitter fast i varandra.

Ställ upp VT-modellerna – de är nu redo att användas.

VS16 blanc

1. Placera båda fotdelarna över varandra korsvis.
2. Sätt det nedre stativet på foten så att hålen befinner sig över hålen och skruva fast foten och stativet med de 4 skruvarna.
3. Dra ut den justerbara stativdelen till önskad höjd ur det nedre stativet och fixera höjden genom att dra fast klämkopplingen ordentligt.
4. Placera fläktenheten över den justerbara stativdelen och kläm fast den ordentligt med fästskruven.

Drift

Fläktarna kan snurra med olika hastigheter: VT9 blanc har två lägen medan VT12 blanc, VT16 blanc och VS16 blanc har tre lägen. Alla typerna har en oscilleringsfunktion (45°).

När: – fläkten har satts ihop helt och hållet

• alla anslutningar har skruvats fast ordentligt
• alla säkerhetsföreskrifter har beaktats

kan du ta fläkten i drift:

• Sätt i kontakten i uttaget

• Välj effekt: 0=av, 1=standard, 2=stark och 3=extra stark. Fläkten sätts nu på.
• Tryck om så önskas på oscilleringsknappen ovanpå motorn. Då börjar fläkten oscillera med en 45-gradig vinkel. Genom att dra ut samma knapp stänger du av oscilleringsfunktionen (roteringen) igen.
• För att vinkla fläkten uppåt eller nedåt en aning kan du justera motorblocket upp eller ned i förhållande till foten. Innan du gör det ska du först stänga av fläkten och dra ut kontakten ur uttaget!

Tryck på 0-knappen för att stänga av fläkten. Om du vill stänga av fläkten i mer än några minuter bör du dessutom dra ut kontakten ur uttaget.

Rengöring och underhåll

Stäng av fläkten och dra ut kontakten ur uttaget om du vill rengöra eller underhålla fläkten.

Fläkten behöver bara lite allmänt underhåll utvändigt. Damma regelbundet av den med en mjuk duk eller en dammvippa eller rengör den med en mjuk dammsugarborste. Om den är riktigt smutsig öppnar du det främre gallret och torkar av gallren och bladen med en lätt fuktad trasa med ett skonsamt hushållsrengöringsmedel. Torka allt, låt fläkten torka och sätt ihop den igen helt innan du använder den. Se till att inget vatten kan komma på andra delar än gallren och bladen! Spola aldrig av fläkten! Använd inga sprayer.

Använd aldrig aggressiva eller frätande (rengörings)medel för att förhindra att materialet missfärgas eller missformas.

Om du vill röja undan fläkten vid säsongens slut gör du det i originalförpackningen: den ger bästa skydd. Ställ undan den på en säker, torr och inte alltför varm eller kall plats.

Problem och åtgärder

Fläktbladet snurrar inte när fläkten är påslagen

• Sitter kontakten i uttaget ordentligt?
• Är det ström i uttaget?
• Är knapp 1, 2 eller 3 intryckt?

- Blockeras bladet på något sätt, t.ex. på grund av en skada, för att skyddsgallret har missformats eller på grund av ett främmande föremål?

Ett konstigt ljud hörs när fläkten startas

• Kontrollera att fläktbladen är placerade så långt över motoraxeln som möjligt.
• Kontrollera om det är grader på bladens kanter.
• Kontrollera om fläktbladet vidrör en missformad del av skyddsgallret.

Varning: Reparationer ska utföras av utbildade reparatörer. Detsamma gäller vid byte eller reparation av elkabeln och kontakten. Be alltid om originaldelar vid reparation.

Ändringar på apparaten och icke professionellt utförda reparationer medför att garantin och återförsäljarens, importörens och tillverkarens ansvar upphör att gälla.

Avfallshantering

Inom EU innebär denna symbol att produkten inte få kastas som vanliga hushållssopor. Gammal utrustning innehåller värdefulla material, lämpligt för recycling. Dessa material bör göras tillgänglig för återvinning för att förhindra negativ påverkan på hälsa och miljö p.g.a. okontrollerad sophämtning. Vänligen lämna därför gammal utrustning till därför avsedda insamlingsställen. Alternativt, kontakta den ursprungliga leverantören som kan se till att så många komponenter som möjligt kan återvinnas.

CE - deklaration

Se sidan 46.
