Tuotetyyppi	Jalkatuuletin
Merkki	Eurom
Malli	VT16
Potkurin halkaisija	16 tuumaa (40,6 cm)
Tehonkulutus	45 W
Liitäntäjännite	220-240 V ~ 50 Hz
Paino	2,20 kg
Mitat (L × S × K)	43 × 32 × 61 cm
Nopeuksien lukumäärä	3 (1 = normaali, 2 = voimakas, 3 = erittäin voimakas)
Heilutustoiminto	Kyllä, 45°:n kulma ohjauspainikkeella
Kallistuksen säätö	Kyllä, pään manuaalinen kallistus
Käyttötarkoitus	Vain sisätiloihin, kuivat tilat
Huolto ja puhdistus	Säännöllinen pölynhimpoitus; irrotettava etusäleikkö puhdistusta varten kostealla liinalla ja miedolla pesuaineella; kuivaa täysin ennen uudelleen kokoamista
Tärkeitä turvallisuusohjeita	Älä käytä veden lähellä; älä työnnä esineitä säleikön sisään; pysäytä ja irrota verkkovirrasta ennen huoltoa; pidä alle 8-vuotiaiden lasten ulottumattomissa ilman valvontaa
Varaosat ja korjattavuus	Korjaukset vain pätevän sähköasentajan toimesta; käytä alkuperäisiä varaosia

Usein kysytyt kysymykset - VT16 Eurom

Miten koota Eurom VT16 -tuuletin?

Aloita kiinnittämällä takasäleikkö moottorilohkoon säleikön kiinnikkeellä, aseta sitten potkurin lavat akselille. Ruuvaa lapojen kiinnike, kiinnitä kiristysrengas ja etusäleikkö. Lopuksi aseta jalka ja tuki ruuvaamalla ne tiukasti. Katso komponenttikaavio ohjekirjasta.

Miten puhdistaa VT16 -tuuletin?

Irrota aina laite verkkovirrasta ennen puhdistusta. Puhdista pöly säännöllisesti pehmeällä liinalla tai imurin harjasuuttimella. Perusteellista puhdistusta varten irrota etusäleikkö ja puhdista se ja potkurin lavat kevyesti kostealla liinalla ja miedolla pesuaineella. Älä koskaan huuhtele tuuletinta ja anna kuivua täysin ennen uudelleen kokoamista.

Tuuletin pitää epänormaalia ääntä käynnistyksen yhteydessä, mitä tehdä?

Tarkista, että potkurin lavat on työnnetty kunnolla moottorin akseliin eikä niissä ole purseita. Varmista myös, ettei suojasäleikkö ole vääntynyt ja etteivät lavat kosketa mihinkään. Jos ääni jatkuu, pysäytä laite ja ota yhteyttä pätevään korjaajaan.

Mitkä nopeudet ovat käytettävissä VT16:ssa?

Eurom VT16 -tuuletin tarjoaa 3 nopeutta: 1 (normaali), 2 (voimakas) ja 3 (erittäin voimakas). Valitsin sijaitsee moottorilohkossa.

Miten käyttää heilutustoimintoa?

Paina moottorin yläosassa olevaa heilutuspainiketta aktivoidaksesi heilutus 45°:n kulmalla. Vedä samasta painikkeesta poistaaksesi toiminto käytöstä. On suositeltavaa pysäyttää tuuletin ennen heilutustilan vaihtamista.

Voinko käyttää VT16:ta kylpyhuoneessa?

Ei, tämä tuuletin on suunniteltu vain käytettäväksi sisätiloissa kuivissa tiloissa. Älä käytä sitä kylpyhuoneessa, pesutuvassa tai veden lähellä. Sähköiskun vaara.

Miten säätää tuulettimen korkeutta tai kallistusta?

Malli VT16:ssa on manuaalinen kallistuksen säätö: pysäytä tuuletin, irrota verkkovirrasta, kallista sitten moottorilohkoa suhteessa tukeen. Korkeus on kiinteä tässä mallissa. Mallissa VS16 (muu) on korkeussäätö kiristysliitoksen avulla.

Mitä tehdä, jos tuuletin ei käynnisty?

Tarkista, että pistoke on kunnolla kiinni ja pistorasiassa on virta. Varmista, että olet painanut jotakin nopeuspainikkeista (1, 2 tai 3). Tarkista myös, etteivät potkurin lavat ole jumissa esineen tai vääntyneen säleikön takia.

Miten säilyttää tuuletin kauden jälkeen?

Puhdista se huolellisesti, säilytä se alkuperäispakkauksessaan ja aseta se kuivaan ja lämpimään paikkaan. Tämä suojaa laitetta pölyltä ja iskuilta.

Voinko käyttää jatkojohtoa VT16:n kanssa?

Vältä jatkojohtoja mahdollisuuksien mukaan. Tarvittaessa käytä hyväksyttyä jatkojohtoa, jossa on riittävä teho ja joka on täysin rullattu auki. Varmista, ettei kaapeli ole vaurioitunut ja ettei se kosketa kuumia tai liikkuvia esineitä.

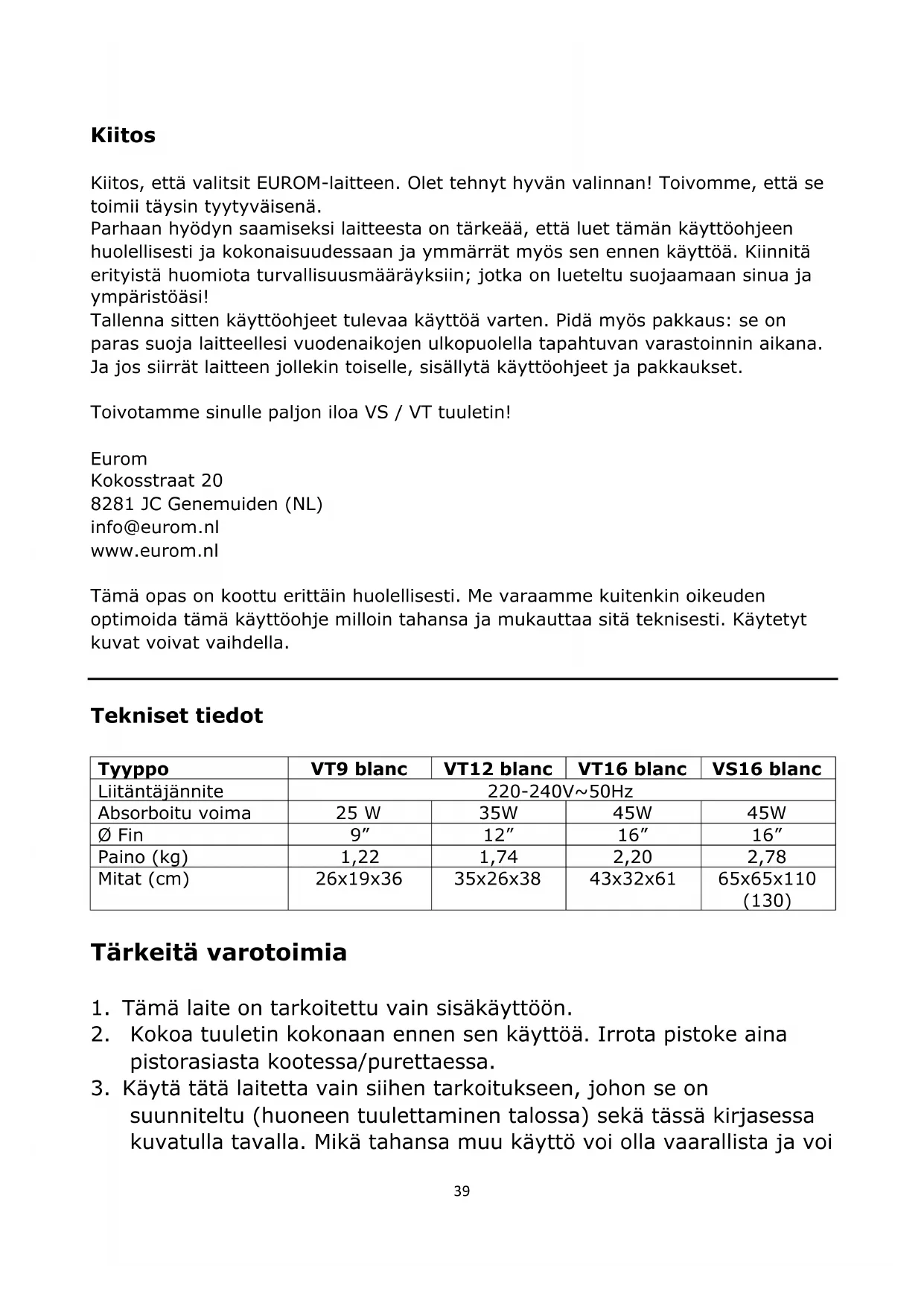

KÄYTTÖOHJE VT16 Eurom

Manuaalinen (FI) (Sivu 39)

Kiitos, että valitsit EUROM-laitteen. Olet tehnyt hyvän valinnan! Toivomme, että se toimii täysin tyytyväisenä.

Parhaan hyödyn saamiseksi laitteesta on tärkeää, että luet tämän käyttöohjeen huolellisesti ja kokonaisuudessaan ja ymmärrät myös sen ennen käyttöä. Kiinnitä erityistä huomiota turvallisuusmääräyksiin; jotka on lueteltu suojaamaan sinua ja ympäristöäsi!

Tallenna sitten käyttöohjeet tulevaa käyttöä varten. Pidä myös pakkaus: se on paras suoja laitteellesi vuodenaikojen ulkopuolella tapahtuvan varastoinnin aikana. Ja jos siirrät laitteen jollekin toiselle, sisällytä käyttöohjeet ja pakkaukset.

Toivotamme sinulle paljon iloa VS / VT tuuletin!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Tämä opas on koottu erittäin huolellisesti. Me varaamme kuitenkin oikeuden optimoida tämä käyttöohje milloin tahansa ja mukauttaa sitä teknisesti. Käytetyt kuvat voivat vaihdella.

Tekniset tiedot

Tyyppo	VT9 blanc	VT12 blanc	VT16 blanc	VS16 blanc
Liitäntäjännite	220-240V~50Hz
Absorboitu voima	25 W	35W	45W	45W
∅ Fin	9"	12"	16"	16"
Paino (kg)	1,22	1,74	2,20	2,78
Mitat (cm)	26x19x36	35x26x38	43x32x61	65x65x110(130)

Tärkeitä varotoimia

1. Tämä laite on tarkoitettu vain sisäkäyttöön.
2. Kokoa tuuletin kokonaan ennen sen käyttöä. Irrota pistoke aina pistorasiasta kootessa/purettaessa.
3. Käytä tätä laitetta vain siihen tarkoitukseen, johon se on suunniteltu (huoneen tuulettaminen talossa) sekä tässä kirjasessa kuvatulla tavalla. Mikä tahansa muu käyttö voi olla vaarallista ja voi

aiheuttaa tulipalon, vamman, vaurion, sähköiskun jne. vaaran, ja se mitätöi takuun automaattisesti.

1. Tarkista tuuletin, sovitin, pistoke ja sähkökaapeli vaurioiden varalta ennen käyttöä. Älä käytä laitetta, jos huomaat mitään vaurioita yksikössä, sovittimessa, virtajohdossa, pistokkeessa tai jos laite ei toimi oikein, on pudonnut tai ei toimi kunnolla jollain lailla. Palauta koko yksikkö toimittajalle tai lisensoidulle sähköasentajalle tarkastusta ja/tai korjausta varten. Pyydä aina alkuperäisiä osia. Laitteen (mukaan lukien sovitin, sähköjohto ja pistoke) saa avata ja/tai korjata vain valtuutetut ja pätevät henkilöt.

2. Irrota pistoke pistorasiasta ja kytke tuuletin pois päältä heti, jos kuulet outoja ääniä, haistat jotain tai näet savua.

3. Tarkista ennen käyttöä, että syöttöjännite pistorasiaan, johon haluat liittää tuulettimen, on sama kuin tulojännite, kuin sovittimen tehokilvessä.

4. Vältä jatkojohtojen käyttöä. Jos tämä on väistämätöntä, käytä hyväksyttyä johtoa riittävällä kapasiteetilla ja avaa se kokonaan.

5. Estä sähköjohtoa joutumasta kosketuksiin terävien, kuumien tai liikkuvien esineiden kanssa. Älä kierrä sitä tuulettimen ympärille tai rullaa sitä liian tiukasti.

6. Älä koskaan käytä tuuletinta vaurioituneen sovittimen, sähköjohdon tai liittimen kanssa. Vaihda se kokonaan alkuperäiseen ja identtiseen osaan. Älä koskaan yritä korjata näitä osia itse.

7. Varmista, että tuuletin on kiinteällä, tasaisella ja vaakasuoralla pinnalla käytön aikana.

8. Älä jätä toimivaa tuuletinta vartioimatta huoneeseen.

9. Tämä laite ei sovellu käytettäväksi märillä tai kosteilla alueilla, kuten kylpyhuoneissa, pesutiloissa jne. Älä aseta sitä lähelle hanaa, kylpyammetta, suihkua, uima-allasta, pesuallasta jne. Varmista, että se ei voi koskaan pudota veteen ja estä veden pääsy laitteeseen. Jos laite putoaa veteen, irrota pistoke pistorasiasta ensin! Älä käytä sisäisesti märkää laitetta, lähetä se korjattavaksi.

10. Älä koskaan upota laitetta, sovitinta, johtoa tai pistoketta veteen tai muihin nesteisiin äläkä koskaan kosketa laitetta ja sovitinta märillä käsillä tai jaloilla.

11. Älä aseta laitetta avoimen ikkunan eteen sateen tai märkien pintojen vuoksi ja vältä kosteuden roiskumista laitteelle.

12. Älä ripusta mitään tuulettimen päälle, äläkä käytä sitä verhojen, vaatteiden tai muiden materiaalien lähellä, jotka voivat tukkia moottorin. Tämä voi aiheuttaa ylikuumenemisen tai tulipalon.

13. Varmista, että pitkät hiukset eivät joudu tuulettimeen.
14. Pidä imu- ja ulospuhallussäleiköt puhtaina ja pölyttöminä ja varmista, että tuulettimen ympärillä on vähintään 30 cm tilaa.
15. Varmista, että tuulettimen lähellä ei ole esineitä, jotka voisivat estää kääntötoiminnon (oskilloinnin).
16. Älä koskaan aseta sormea, kynää, tikkua tai muuta esinettä suojasäleikön läpi toiminnassa olevaan tuulettimeen!
17. Älä suihkuta mitään tuotteita (hyönteismyrkkyjä, puhdistusaineita tai muuta sellaista) tuulettimen päälle tai sisään, sillä tämä voi aiheuttaa fyysisiä oireita (etenkin lapsille!) ja voi vahingoittaa osia.
18. Älä säilytä tai käytä laitetta:

- Paikoissa, joissa se voi kastua tai pudota veteen

- Lähellä helposti syttyviä, räjähtäviä tai kaasumaisia aineita. Kytkimen kipinä voi sytyttää sen.

- Lähellä happoja, alkalia, öljyä ja muita aineita, jotka voivat aiheuttaa korroosiota.

1. Älä kytke tuuletinta ajastimeen tai himmentimeen.
2. Älä käytä tuuletinta yli 40 celsiusasteen lämpötiloissa, lämmityslaitteiden lähellä tai pölyisissä huoneissa.
3. Irrota tuuletin aina pistorasiasta ennen tuulettimen siirtämistä, puhdistamista tai huoltoa. Tee tämä myös silloin, kun tuuletin ei ole käytössä. Ota pistoke käteen, kun irrotat johdon pistorasiasta - älä koskaan vedä johdosta!
4. Varmista, että pistoke on irrotettu pistorasiasta ennen kuin irrotat tuulettimen suojasäleikön puhdistusta tai huoltoa varten.
5. Käytön jälkeen vedä pistoke aina pistorasiasta. Huomaa: pistoke pistorasiasta, ei liitintä tuulettimen pohjasta.
6. Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joiden fyysinen, aistillinen tai henkinen suorituskyky on heikentynyt tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, jos he ovat valvonnan alaisina tai heille on neuvottu laitteen turvallisesta käytöstä ja he ymmärtävät mahdolliset liittyvät vaarat.
7. Lapset eivät saa leikkiä laitteen kanssa.

8. Älä anna laitteen puhaltaa jatkuvasti pieniä lapsia, potilaita tai liikkuvuusongelmaisia henkilöitä kohden.

9. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

Osakaavio

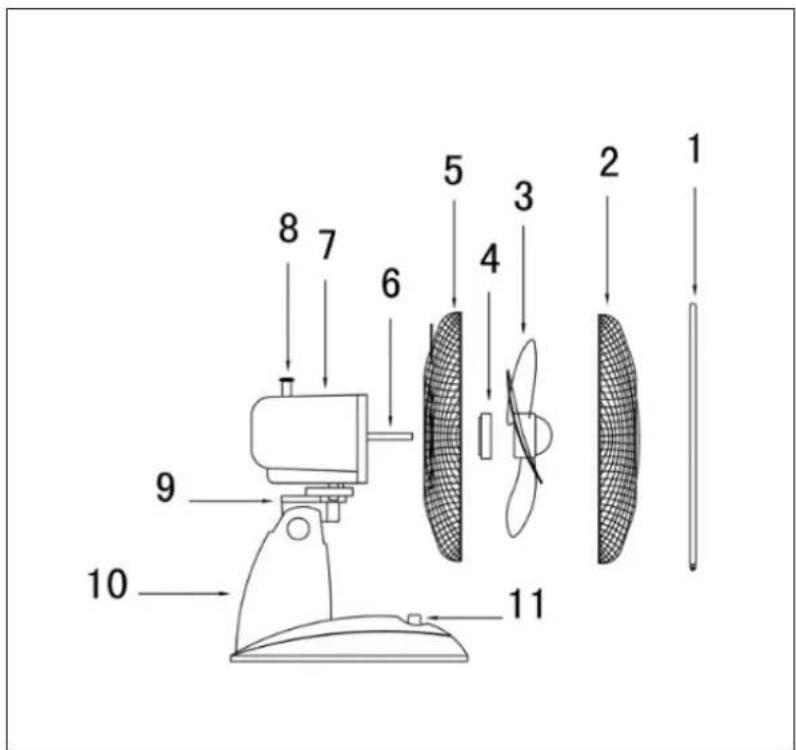

VT9 Blanc

1. Säleikköjen liitinrengas
2. Etusäleikkö
3. Tuulettimen siivet
4. Säleikön kiinnitysosa
5. Takasäleikkö
6. Moottorin akseli
7. Moottorin kotelo
8. Kääntötoiminnon säätöpainike
9. Pään säätö
10. Tuki
11. Painikkeet

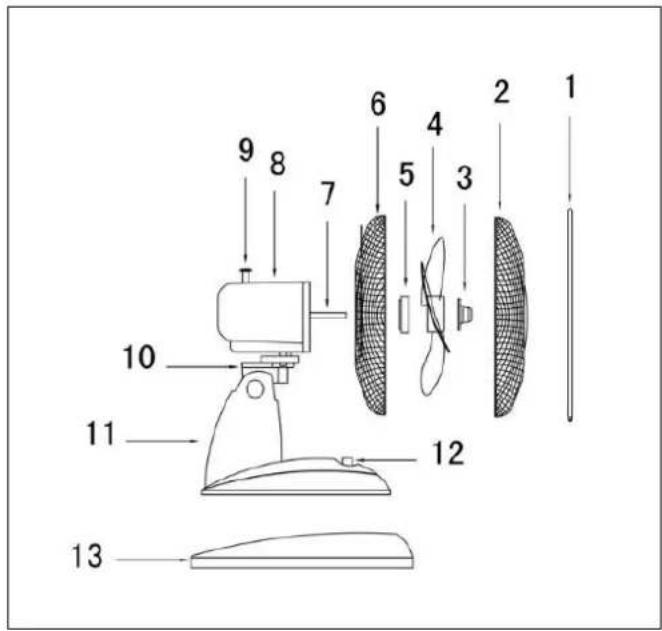

1. Säleikköjen liitinrengas
2. Etusäleikkö
3. Tuulettimen kiinnitysosa
4. Tuulettimen siivet
5. Säleikön kiinnitysosa
6. Takasäleikkö
7. Moottorin akseli
8. Moottorin kotelo
9. Kääntötoiminnon säätöpainike
10. Säätö
11. Tuki
12. Painikkeet
13. Jalusta

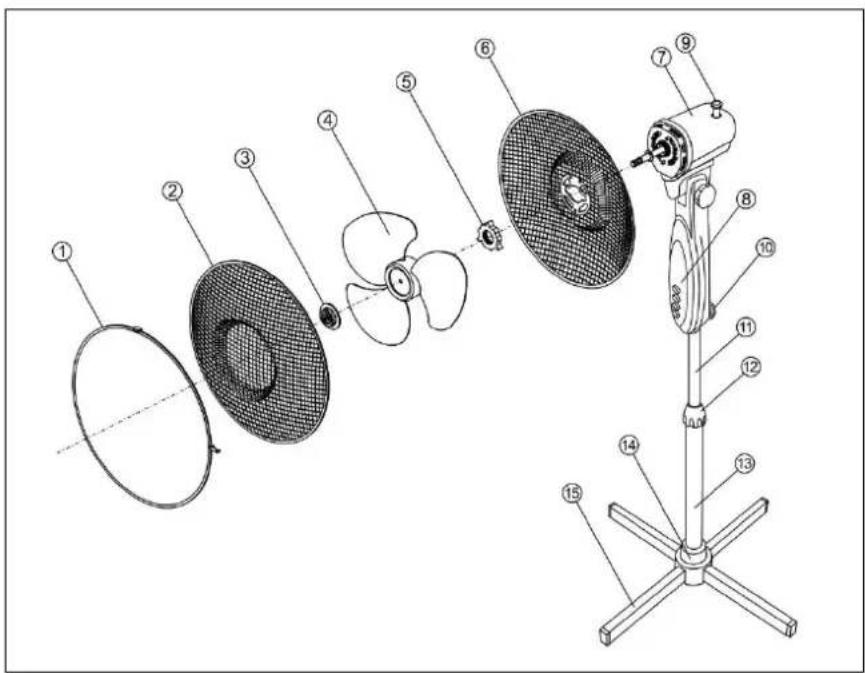

1. Säleikköjen liitinrengas
2. Etusäleikkö
3. Tuulettimen kiinnitysosa
4. Teräpyörä
5. Säleikön kiinnitysosa
6. Takasäleikkö
7. Perusyksikkö
8. Painikkeet
9. Kääntötoiminnon säätöpainike
10. Säätöruuvi
11. Säädettävä vakio-osa
12. Kiinnityssovitin
13. Pohja-alusta
14. Kansi
15. Jalusta

1. Irrota säleikön kiinnitys (vastapäivään) moottorin kotelon etuosasta
2. Aseta takasäleikkö moottorin kotelon etuosaa vasten (VT 9 & 16: otin ylöspäin!), niin että moottorin kotelon tapit sopivat säleikön vastaaviin reikiin.
3. Ruuvaa säleikön kiinnitysosa tiukasti myötäpäivään moottorin kotelon ulkoneviin ruuvikierteisiin.
4. Irrota ja hävitä PVC-holkki moottorin akselista ja hävitä se.
5. Paina tuulettimen siivet moottorin akseliin, syvennykset tappien yli.

VT12 blanc & VT16 blanc

1. Kiristä tuulettimen kiinnitysosa (vastapäivään) tiukasti moottorin akselin päähän
2. Löysää kiinnitysrenkaan ruuvi melkein kokonaan ja aseta se löysästi takasäleikön loven ympärille. Aseta nyt etusäleikkö takasäleikölle kiinnitysrenkaan etuosaan. Kiristä nyt ruuvi tiukasti: kiinnitä ristikon osat yhteen.

Laita nyt VT-mallit pystysuoraan: ne ovat käyttövalmiita.

VS16 blanc

1. Aseta kaksi jalustan osaa toistensa päälle (ristikkäin)

2. Aseta alempi jalusta pohjaan, reiät reikien päälle ja ruuvaa pohja ja jalusta neljällä pultila.

3. Vedä säädettävä jalustaosa pois alemmasta jalustasta haluttuun korkeuteen ja kiristä puristimet tiukasti.

4. Aseta nyt tuuletinyksikkö säädettävän vakio-osan päälle ja kiinnitä se tiukasti pultilla.

Toiminta

Tuulettimet toimivat eri nopeuksilla: VT9 blancissa on kaksi nopeutta ja VT12 blanc, VT16 blanc sekä VS16 blanc tarjoavat kolme nopeutta. Kaikissa tyypeissä on kääntötoiminto (45 °).

Kun: - tuuletin on koottu kokonaan

• kaikki liitännät on kiristetty
• kaikkia turvallisuusmääräyksiä on noudatettu

voit aloittaa tuulettimen käytön:

- Aseta pistoke pistorasiaan.

• Valitse teho: 0 = pois päältä, 1 = vakio, 2 = nopea ja 3 = erittäin nopea. Tuuletin alkaa nyt toimia.
• Paina haluttaessasi moottorin päällä olevaa kääntöpainiketta: tuuletin kääntyy nyt 45°:n kulmassa. Vetämällä tätä painiketta ylöspäin, kytket kääntötoiminnon (tai oskilloinnin) pois päältä.
• Jotta tuuletin puhaltaa ylös tai alas hieman enemmän, voit säätää moottorin lohkoa tuulettimen yläosassa ylös tai alas suhteessa jalustaan. Ennen kuin teet tämän, sammuta tuuletin ja poista pistoke pistorasiasta!

Voit sammuttaa tuulettimen painamalla 0-painiketta. Jos haluat keskeyttää käytön yli muutaman minuutin ajan, sinun on myös poistettava pistoke pistorasiasta.

Puhdistus ja huolto

Sammuta tuuletin ja irrota se, kun puhdistat tai huollat laitetta.

Tuuletin vaatii vain yleistä ulkoista huoltoa. Pyyhi pölyt säännöllisesti pehmeällä liinalla tai pölyhuiskalla tai imuroi se pehmeällä pölynimurin harjalla. Jos se on hyvin likainen, avaa etusäleikkö ja pyyhi säleiköt ja päällisosat hieman kostutetulla liinalla ja miedolla puhdistusaineella. Kuivaa kaikki osat kunnolla, anna tuulettimen kuivua perusteellisesti ja kokoa se kokonaan uudelleen ennen käyttöä. Varmista, ettei vettä pääse muihin osiin kuin säleikköön ja siipiosiin! Älä koskaan huuhtele tai suihkuta tuuletinta! Älä käytä suihkeita.

Värjäytymisen välttämiseksi tai materiaalin muodonmuutoksen estämiseksi älä koskaan käytä aggressiivisia tai syövyttäviä (puhdistusaineita) aineita.

Jos haluat varastoida tuulettimen kauden lopussa, laita se alkuperäispakkaukseen: se tarjoaa parhaan suojan. Laita se turvalliseen, kuivaan paikkaan, joka ei ole kovin kuuma tai kylmä.

Ongelmat ja vianmääritys

Tuulettimen siivet eivät pyöri tuulettimen ollessa päällä

• Onko pistoke asetettu oikein pistorasiaan?
• Onko pistorasiassa virtaa?
• Onko painiketta 1, 2 tai 3 painettu?
• Onko siivet jossain jumissa, esimerkiksi vaurioiden tai suojaverkkojen muodonmuutoksen tai vieraan esineen takia?

Epänormaali ääni käynnistyksen aikana

• Tarkista, että tuulettimen siivet on sijoitettu niin pitkälle moottorin akselin yli kuin mahdollista.
• Tarkista mahdolliset pienet epäsäännöllisyydet siipien ympärillä.
• Tarkista, koskettaako siipi suojaritilän epämuodostunutta osaa.

Varoitus: Vain pätevät teknikot saavat suorittaa korjauksia. Tämä pätee myös sähköjohdon ja pistokkeen vaihtamiseen tai korjaamiseen. Pyydä aina alkuperäisiä osia korjauksiin. Laitteeseen tehdyt muutokset ja vääränlaiset korjaukset mitätöivät automaattisesti takuun ja sulkevat pois toimittajan, maahantuojan ja valmistajan vastuun.

Poistaminen

EU: ssa tämä symboli tarkoittaa, että tätä tuotetta ei saa hävittää tavallisen talousjätteen mukana. Jätelaitteet sisältävät arvokkaita materiaaleja, joita voidaan ja pitää käyttää uudelleen, jotta sääntelemättömän jätteenkeräyksen avulla ei vahingoiteta ympäristöä ja terveyttä. Siksi vie hävitetyt välineet nimettyyn keräyspisteeseen tai ota yhteyttä yritykseen, josta ostit laitteen. He voivat varmistaa, että mahdollisimman monta laitteen osaa käytetään uudelleen.

CE-vakuutus

Katso sive 46.
