KÄYTTÖOHJE VS16 Eurom

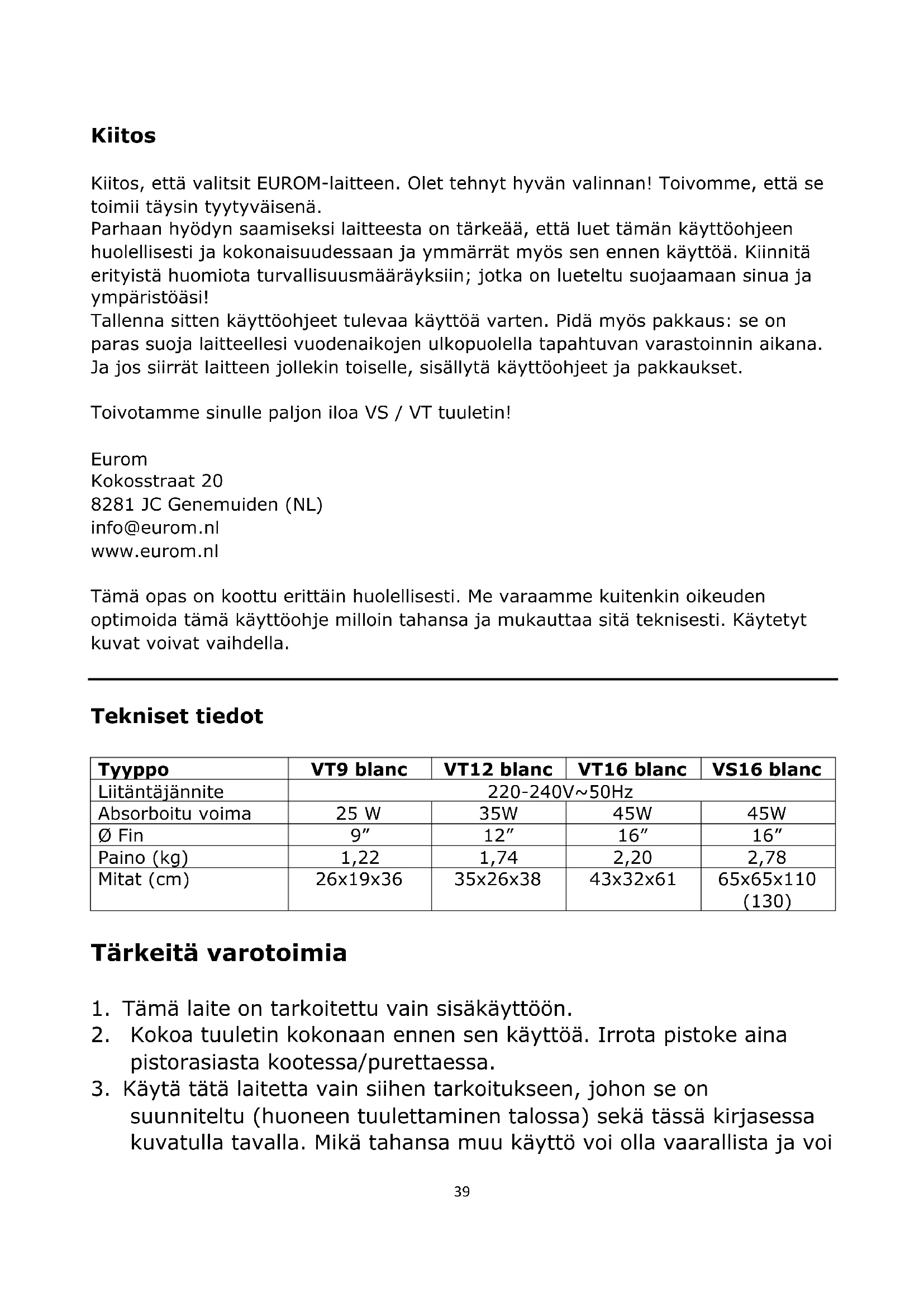

Tekniset tiedot Tyyppo VT9 blanc VT12 blanc VT16 blanc VS16 blanc Liitäntäjännite 220-240V~50Hz Absorboitu voima 25 W 35W 45W 45W Ø Fin

1. Tämä laite on tarkoitettu vain sisäkäyttöön.

2. Kokoa tuuletin kokonaan ennen sen käyttöä. Irrota pistoke aina

pistorasiasta kootessa/purettaessa.

3. Käytä tätä laitetta vain siihen tarkoitukseen, johon se on

suunniteltu (huoneen tuulettaminen talossa) sekä tässä kirjasessa kuvatulla tavalla. Mikä tahansa muu käyttö voi olla vaarallista ja voi40 aiheuttaa tulipalon, vamman, vaurion, sähköiskun jne. vaaran, ja se mitätöi takuun automaattisesti.

4. Tarkista tuuletin, sovitin, pistoke ja sähkökaapeli vaurioiden varalta

ennen käyttöä. Älä käytä laitetta, jos huomaat mitään vaurioita yksikössä, sovittimessa, virtajohdossa, pistokkeessa tai jos laite ei toimi oikein, on pudonnut tai ei toimi kunnolla jollain lailla. Palauta koko yksikkö toimittajalle tai lisensoidulle sähköasentajalle tarkastusta ja/tai korjausta varten. Pyydä aina alkuperäisiä osia. Laitteen (mukaan lukien sovitin, sähköjohto ja pistoke) saa avata ja/tai korjata vain valtuutetut ja pätevät henkilöt.

5. Irrota pistoke pistorasiasta ja kytke tuuletin pois päältä heti, jos

kuulet outoja ääniä, haistat jotain tai näet savua.

6. Tarkista ennen käyttöä, että syöttöjännite pistorasiaan, johon

haluat liittää tuulettimen, on sama kuin tulojännite, kuin sovittimen tehokilvessä.

7. Vältä jatkojohtojen käyttöä. Jos tämä on väistämätöntä, käytä

hyväksyttyä johtoa riittävällä kapasiteetilla ja avaa se kokonaan.

8. Estä sähköjohtoa joutumasta kosketuksiin terävien, kuumien tai

liikkuvien esineiden kanssa. Älä kierrä sitä tuulettimen ympärille tai rullaa sitä liian tiukasti.

9. Älä koskaan käytä tuuletinta vaurioituneen sovittimen, sähköjohdon

tai liittimen kanssa. Vaihda se kokonaan alkuperäiseen ja identtiseen osaan. Älä koskaan yritä korjata näitä osia itse.

10. Varmista, että tuuletin on kiinteällä, tasaisella ja vaakasuoralla

pinnalla käytön aikana.

11. Älä jätä toimivaa tuuletinta vartioimatta huoneeseen.

12. Tämä laite ei sovellu käytettäväksi märillä tai kosteilla alueilla,

kuten kylpyhuoneissa, pesutiloissa jne. Älä aseta sitä lähelle hanaa, kylpyammetta, suihkua, uima-allasta, pesuallasta jne. Varmista, että se ei voi koskaan pudota veteen ja estä veden pääsy laitteeseen. Jos laite putoaa veteen, irrota pistoke pistorasiasta ensin! Älä käytä sisäisesti märkää laitetta, lähetä se korjattavaksi.

13. Älä koskaan upota laitetta, sovitinta, johtoa tai pistoketta veteen tai

muihin nesteisiin äläkä koskaan kosketa laitetta ja sovitinta märillä käsillä tai jaloilla.

14. Älä aseta laitetta avoimen ikkunan eteen sateen tai märkien

pintojen vuoksi ja vältä kosteuden roiskumista laitteelle.41

15. Älä ripusta mitään tuulettimen päälle, äläkä käytä sitä verhojen,

vaatteiden tai muiden materiaalien lähellä, jotka voivat tukkia moottorin. Tämä voi aiheuttaa ylikuumenemisen tai tulipalon.

16. Varmista, että pitkät hiukset eivät joudu tuulettimeen.

17. Pidä imu- ja ulospuhallussäleiköt puhtaina ja pölyttöminä ja

varmista, että tuulettimen ympärillä on vähintään 30 cm tilaa.

18. Varmista, että tuulettimen lähellä ei ole esineitä, jotka voisivat

estää kääntötoiminnon (oskilloinnin).

19. Älä koskaan aseta sormea, kynää, tikkua tai muuta esinettä

suojasäleikön läpi toiminnassa olevaan tuulettimeen!

20. Älä suihkuta mitään tuotteita (hyönteismyrkkyjä, puhdistusaineita

tai muuta sellaista) tuulettimen päälle tai sisään, sillä tämä voi aiheuttaa fyysisiä oireita (etenkin lapsille!) ja voi vahingoittaa osia.

21. Älä säilytä tai käytä laitetta:

- Paikoissa, joissa se voi kastua tai pudota veteen - Lähellä helposti syttyviä, räjähtäviä tai kaasumaisia aineita. Kytkimen kipinä voi sytyttää sen. - Lähellä happoja, alkalia, öljyä ja muita aineita, jotka voivat aiheuttaa korroosiota.

22. Älä kytke tuuletinta ajastimeen tai himmentimeen.

23. Älä käytä tuuletinta yli 40 celsiusasteen lämpötiloissa,

lämmityslaitteiden lähellä tai pölyisissä huoneissa.

24. Irrota tuuletin aina pistorasiasta ennen tuulettimen siirtämistä,

puhdistamista tai huoltoa. Tee tämä myös silloin, kun tuuletin ei ole käytössä. Ota pistoke käteen, kun irrotat johdon pistorasiasta - älä koskaan vedä johdosta!

25. Varmista, että pistoke on irrotettu pistorasiasta ennen kuin irrotat

tuulettimen suojasäleikön puhdistusta tai huoltoa varten.

26. Käytön jälkeen vedä pistoke aina pistorasiasta. Huomaa: pistoke

pistorasiasta, ei liitintä tuulettimen pohjasta.

27. Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset

sekä henkilöt, joiden fyysinen, aistillinen tai henkinen suorituskyky on heikentynyt tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, jos he ovat valvonnan alaisina tai heille on neuvottu laitteen turvallisesta käytöstä ja he ymmärtävät mahdolliset liittyvät vaarat.

28. Lapset eivät saa leikkiä laitteen kanssa.

29. Älä anna laitteen puhaltaa jatkuvasti pieniä lapsia, potilaita tai

liikkuvuusongelmaisia henkilöitä kohden.42

30. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

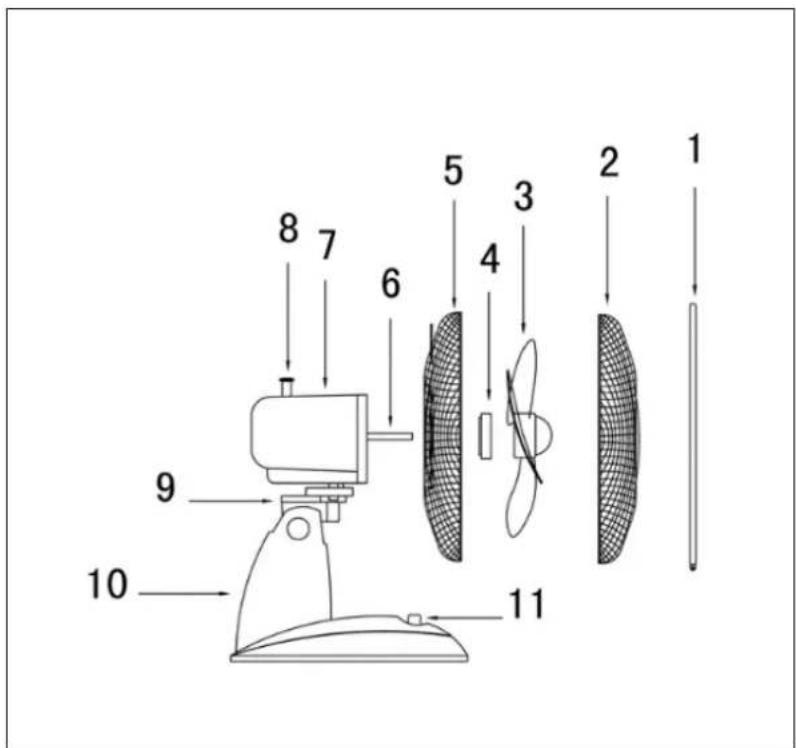

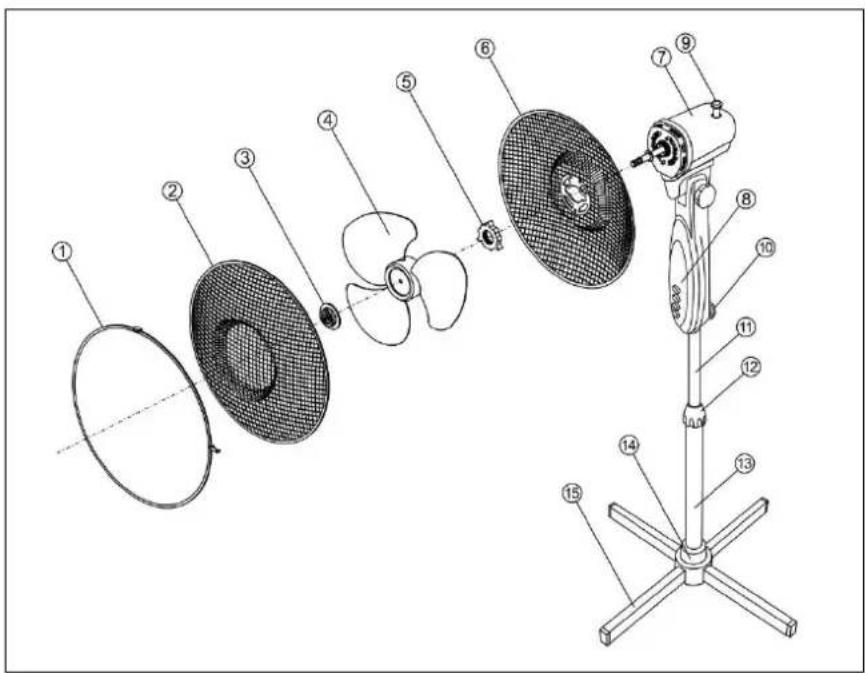

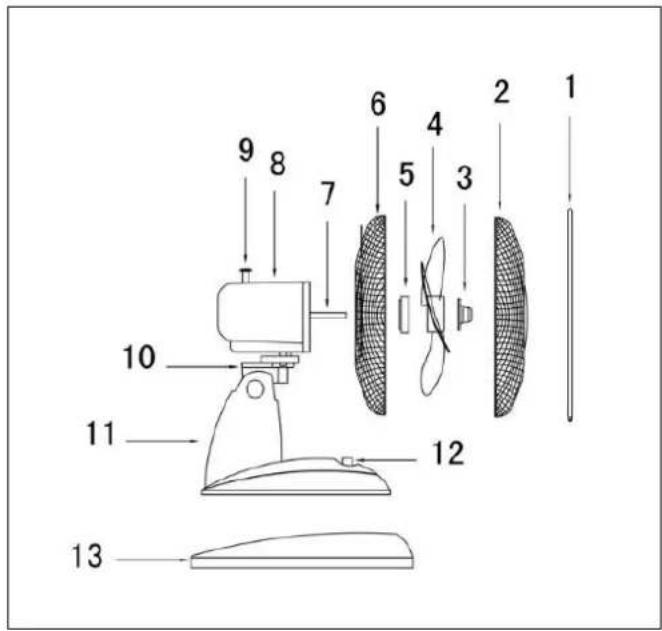

4. Säleikön kiinnitysosa

8. Kääntötoiminnon säätöpainike

3. Tuulettimen kiinnitysosa

4. Tuulettimen siivet

5. Säleikön kiinnitysosa

5. Säleikön kiinnitysosa

11. Säädettävä vakio-osa

12. Kiinnityssovitin

Asennus Kaikki mallit

1. Irrota säleikön kiinnitys (vastapäivään) moottorin kotelon etuosasta

2. Aseta takasäleikkö moottorin kotelon etuosaa vasten (VT 9 & 16: otin

ylöspäin!), niin että moottorin kotelon tapit sopivat säleikön vastaaviin reikiin.

3. Ruuvaa säleikön kiinnitysosa tiukasti myötäpäivään moottorin kotelon

ulkoneviin ruuvikierteisiin.

4. Irrota ja hävitä PVC-holkki moottorin akselista ja hävitä se.

5. Paina tuulettimen siivet moottorin akseliin, syvennykset tappien yli.

VT12 blanc & VT16 blanc

6. Kiristä tuulettimen kiinnitysosa (vastapäivään) tiukasti moottorin akselin

7. Löysää kiinnitysrenkaan ruuvi melkein kokonaan ja aseta se löysästi

takasäleikön loven ympärille. Aseta nyt etusäleikkö takasäleikölle kiinnitysrenkaan etuosaan. Kiristä nyt ruuvi tiukasti: kiinnitä ristikon osat yhteen. Laita nyt VT-mallit pystysuoraan: ne ovat käyttövalmiita. VS16 blanc

8. Aseta kaksi jalustan osaa toistensa päälle (ristikkäin)

9. Aseta alempi jalusta pohjaan, reiät reikien päälle ja ruuvaa pohja ja jalusta

neljällä pultilla.44

10. Vedä säädettävä jalustaosa pois alemmasta jalustasta haluttuun korkeuteen ja

kiristä puristimet tiukasti.

11. Aseta nyt tuuletinyksikkö säädettävän vakio-osan päälle ja kiinnitä se tiukasti

pultilla. Toiminta Tuulettimet toimivat eri nopeuksilla: VT9 blancissa on kaksi nopeutta ja VT12 blanc, VT16 blanc sekä VS16 blanc tarjoavat kolme nopeutta. Kaikissa tyypeissä on kääntötoiminto (45 °). Kun: - tuuletin on koottu kokonaan - kaikki liitännät on kiristetty - kaikkia turvallisuusmääräyksiä on noudatettu voit aloittaa tuulettimen käytön: Aseta pistoke pistorasiaan. Valitse teho: 0 = pois päältä, 1 = vakio, 2 = nopea ja 3 = erittäin nopea. Tuuletin alkaa nyt toimia. Paina haluttaessasi moottorin päällä olevaa kääntöpainiketta: tuuletin kääntyy nyt 45 °:n kulmassa. Vetämällä tätä painiketta ylöspäin, kytket kääntötoiminnon (tai oskilloinnin) pois päältä. Jotta tuuletin puhaltaa ylös tai alas hieman enemmän, voit säätää moottorin lohkoa tuulettimen yläosassa ylös tai alas suhteessa jalustaan. Ennen kuin teet tämän, sammuta tuuletin ja poista pistoke pistorasiasta! Voit sammuttaa tuulettimen painamalla 0-painiketta. Jos haluat keskeyttää käytön yli muutaman minuutin ajan, sinun on myös poistettava pistoke pistorasiasta. Puhdistus ja huolto Sammuta tuuletin ja irrota se, kun puhdistat tai huollat laitetta. Tuuletin vaatii vain yleistä ulkoista huoltoa. Pyyhi pölyt säännöllisesti pehmeällä liinalla tai pölyhuiskalla tai imuroi se pehmeällä pölynimurin harjalla. Jos se on hyvin likainen, avaa etusäleikkö ja pyyhi säleiköt ja päällisosat hieman kostutetulla liinalla ja miedolla puhdistusaineella. Kuivaa kaikki osat kunnolla, anna tuulettimen kuivua perusteellisesti ja kokoa se kokonaan uudelleen ennen käyttöä. Varmista, ettei vettä pääse muihin osiin kuin säleikköön ja siipiosiin! Älä koskaan huuhtele tai suihkuta tuuletinta! Älä käytä suihkeita. Värjäytymisen välttämiseksi tai materiaalin muodonmuutoksen estämiseksi älä koskaan käytä aggressiivisia tai syövyttäviä (puhdistusaineita) aineita. Jos haluat varastoida tuulettimen kauden lopussa, laita se alkuperäispakkaukseen: se tarjoaa parhaan suojan. Laita se turvalliseen, kuivaan paikkaan, joka ei ole kovin kuuma tai kylmä.45 Ongelmat ja vianmääritys Tuulettimen siivet eivät pyöri tuulettimen ollessa päällä Onko pistoke asetettu oikein pistorasiaan? Onko pistorasiassa virtaa? Onko painiketta 1, 2 tai 3 painettu? Onko siivet jossain jumissa, esimerkiksi vaurioiden tai suojaverkkojen muodonmuutoksen tai vieraan esineen takia? Epänormaali ääni käynnistyksen aikana Tarkista, että tuulettimen siivet on sijoitettu niin pitkälle moottorin akselin yli kuin mahdollista. Tarkista mahdolliset pienet epäsäännöllisyydet siipien ympärillä. Tarkista, koskettaako siipi suojaritilän epämuodostunutta osaa. Varoitus: Vain pätevät teknikot saavat suorittaa korjauksia. Tämä pätee myös sähköjohdon ja pistokkeen vaihtamiseen tai korjaamiseen. Pyydä aina alkuperäisiä osia korjauksiin. Laitteeseen tehdyt muutokset ja vääränlaiset korjaukset mitätöivät automaattisesti takuun ja sulkevat pois toimittajan, maahantuojan ja valmistajan vastuun. Poistaminen EU: ssa tämä symboli tarkoittaa, että tätä tuotetta ei saa hävittää tavallisen talousjätteen mukana. Jätelaitteet sisältävät arvokkaita materiaaleja, joita voidaan ja pitää käyttää uudelleen, jotta sääntelemättömän jätteenkeräyksen avulla ei vahingoiteta ympäristöä ja terveyttä. Siksi vie hävitetyt välineet nimettyyn keräyspisteeseen tai ota yhteyttä yritykseen, josta ostit laitteen. He voivat varmistaa, että mahdollisimman monta laitteen osaa käytetään uudelleen. CE-vakuutus Katso sive 46.46 CE–declaration Eurom Kokosstraat 20 8281 JC Genemuiden The Netherlands declares the following device in sole responsibility: Product: ventilator Brand name: EUROM Model: VT9 blanc / VT12 blanc / VT16 blanc / VS16 blanc Item number: 385427 / 385434 / 385441 / 385458 Complies with the following harmonization rules: Low Voltage Directive: LVD 2014/35/EU Electromagnetic compatibility Directive: EMC 2014/30/EU Restriction of Hazardous Substances RoHS Directive:2011/65/EU&(EU)2015/863 Applied harmonized standards: EN 60335-2-80:2003+A1:2004+A2:2009 EN 60335-1:2012+A11:2014+A13:2017 EN 62233:2008 EN 55014-1:2017
