Producttype	Centrale verwarmingsketel
Merk	Remeha
Model	Gas 610 ECO
Categorie	Condensatieketel
Brandstof	Gas (aardgas of propaan, afhankelijk van instelling)
Keteltype	Modulerend, condenserend
Minimale waterdruk	0,8 bar
Maximale aanvoertemperatuur	90 °C (instelbaar)
Nacirculatie pomp	3 minuten (instelbaar)
Voeding	230 V / 50 Hz
Display	LCD-scherm (codes en temperaturen)
Bediening	Hoofdschakelaar, knoppen Reset, Mode, Step, Store, +, -
Belangrijkste functies	Vermogensmodulatie, condensatie, voorventilatie, vlamcontrole, nacirculatie
Veiligheid	Luchtdrukschakelaar, gasdichtheidscontrole, ionisatie-elektrode, antivriesbeveiliging
Onderhoud	Controleer waterdruk, ontlucht de installatie, reinig de buitenkant
Foutcode	Weergave in 3 cijfers met punten, maakt snelle diagnose mogelijk
Opmerking	Niet zelf de ketel wijzigen, neem contact op met een installateur

Veelgestelde vragen - Gas 610 ECO Remeha

Hoe de Gas 610 ECO ketel in bedrijf stellen?

Controleer eerst de waterdruk (min 0,8 bar). Open de gasklep en zorg ervoor dat de regeling warmtevraag heeft. Zet de pomp in werking en schakel vervolgens de hoofdschakelaar in. Het codebeeld geeft de volgorde: 5 (wachten), 1 (ventilatie), 2 (ontsteking), 3 (ketel in bedrijf).

Wat te doen bij een knipperende foutcode op het display?

Noteer exact de 3-cijferige code (inclusief knipperen en punten). Druk niet op de Reset-knop voordat u de basiscontroles heeft uitgevoerd: gasklep open, voldoende druk, schakelaar ingeschakeld. Als het probleem aanhoudt, neem dan contact op met uw installateur.

Hoe de verwarmingsinstallatie ontluchten?

Zet de ketel in warmtevraag, open alle radiatorkranen, laat de temperatuur oplopen tot 80°C, schakel dan de ketel en de circulatiepomp uit. Wacht 10 minuten, ontlucht de radiatoren en ontluchters, controleer de druk en voeg indien nodig water toe tot 1,5 bar.

Wat is de aanbevolen waterdruk?

De minimale druk is 0,8 bar. Bij het vullen wordt aanbevolen om tot 1,5 bar te gaan. Controleer regelmatig de druk op de manometer.

Wat betekent code 'b' op het codebeeld?

Code 'b' (met punt) geeft een tijdelijke blokkering aan, geen storing. De ketel probeert na een korte pauze automatisch opnieuw op te starten.

Hoe de aanvoertemperatuur instellen?

Gebruik de Mode-knop om in de instelmodus te komen (druk tot een vast punt op het codebeeld verschijnt). Selecteer de gewenste parameter met Step, pas aan met + of -, en druk op Store om op te slaan. De fabrieksinstelling is 90°C.

Wat te doen bij gaslucht?

Sluit onmiddellijk de gasafsluitkraan. Raak geen elektrische schakelaar aan. Ventileer de ruimte en neem contact op met het gasbedrijf of uw installateur.

Hoe vaak moet de ketel onderhouden worden?

Het is essentieel om de ketel minstens één keer per jaar door een gekwalificeerde installateur te laten onderhouden, zelfs tijdens de garantieperiode. Regelmatig onderhoud garandeert veiligheid en prestaties.

Kan ik zelf de instellingen van de ketel wijzigen?

Als gebruiker mag u niets aan de ketel zelf wijzigen. Alleen instellingen die toegankelijk zijn via de gebruikersmodus (zoals de aanvoertemperatuur) zijn toegestaan. Voor andere aanpassingen raadpleegt u uw installateur.

Wat te doen als de ketel na meerdere pogingen niet start?

Controleer de basispunten: gasklep open, thermostaat hoog genoeg ingesteld, schakelaar ingeschakeld, voldoende waterdruk. Als het probleem aanhoudt, noteer dan de foutcode en neem contact op met uw installateur. Druk niet herhaaldelijk op Reset.

GEBRUIKSAANWIJZING Gas 610 ECO Remeha

Gebruikersvoorschrift

User guidelines

Opbouw van het bedieningspaneel 6

Zo stelt u uw c.v.- ketel in bedrijf 7

Zo stelt u uw c.v.- ketel buiten bedrijf 7

Zo ontlucht u uw installatie 7

Zo handelt u bij storing 7

CONTENTS

General 8

Dit gebruikersvoorschrift bevat nuttige en belangrijke informatie voor het goed functioneren en onderhouden van de Remeha Gas 310/610 ECO. Tevens bevat het belangrijke aanwijzingen om een zo veilig en storingsvrij mogelijk functioneren van de ketel mogelijk te maken. Lees vóór het in bedrijfstellen van de ketel deze handleiding goed door, maak u met de werking en de bediening van de ketel goed vertrouwd en volg de gegeven aanwijzingen stipt op.

Uw installateur levert meestal een gebruikersinstructie voor de hele installatie. Volg, indien aanwezig, allereerst deze gebruikersinstructies op.

Opmerking: Als gebruiker is het niet toegestaan iets aan uw ketel te wijzigen.

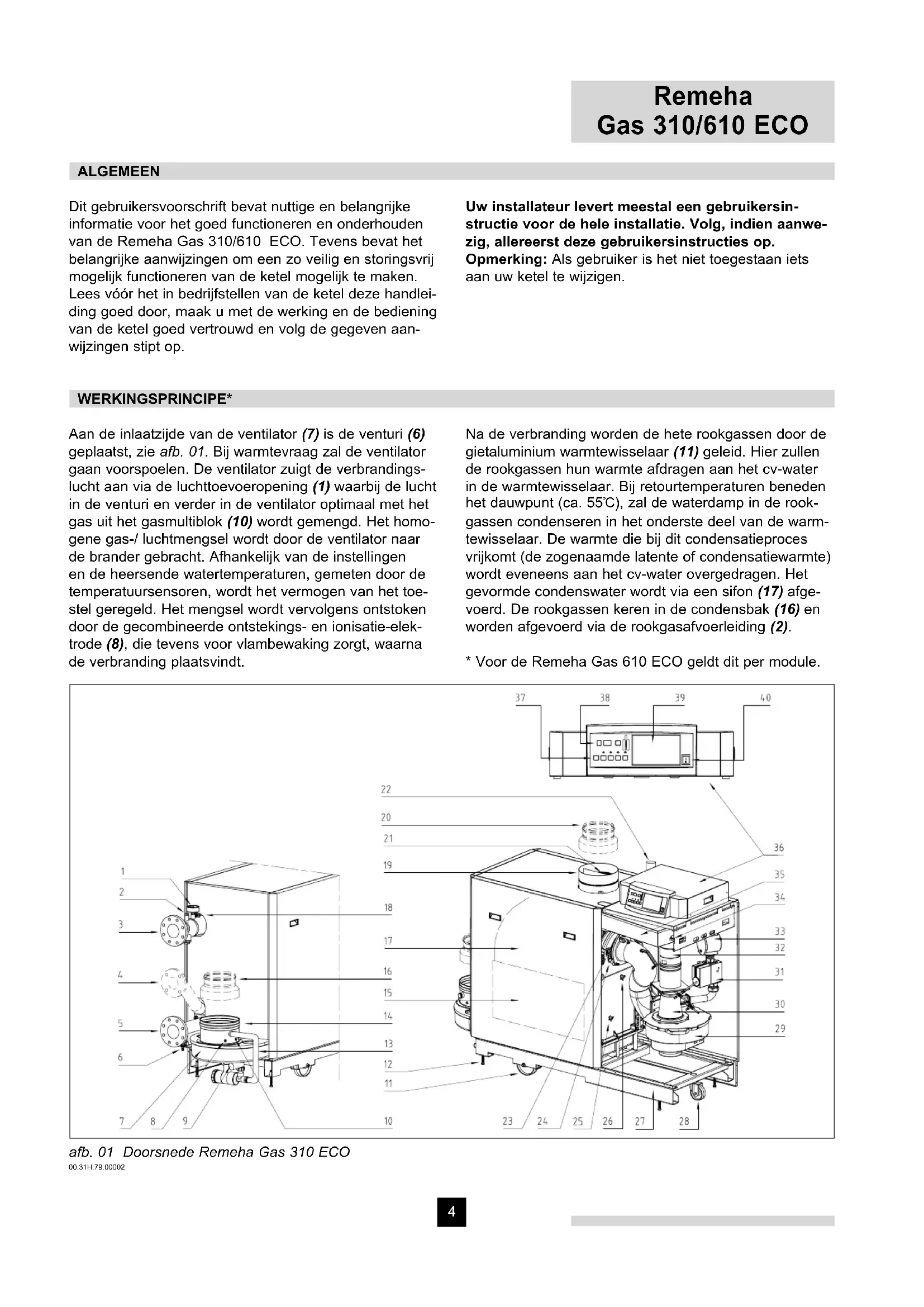

WERKINGSPRINCIPE\*

Aan de inlaatzijde van de ventilator (7) is de venturi (6) geplaatst, zie afb. 01. Bij warmtevraag zal de ventilator gaan voorspoelen. De ventilator zuigt de verbrandingslucht aan via de luchttoevoeropening (1) waarbij de lucht in de venturi en verder in de ventilator optimaal met het gas uit het gasmultiblok (10) wordt gemengd. Het homogene gas-/ luchtmengsel wordt door de ventilator naar de brander gebracht. Afhankelijk van de instellingen en de heersende watertemperaturen, gemeten door de temperatuursensoren, wordt het vermogen van het toestel geregeld. Het mengsel wordt vervolgens ontstoken door de gecombineerde ontstekings- en ionisatie-elektrode (8), die tevens voor vlambewaking zorgt, waarna de verbranding plaatsvindt.

Na de verbranding worden de hete rookgassen door de gietaluminium warmtewisselaar (11) geleid. Hier zullen de rookgassen hun warmte afdragen aan het cv-water in de warmtewisselaar. Bij retourtemperaturen beneden het dauwpunt (ca. 55°C), zal de waterdamp in de rookgassen condenseren in het onderste deel van de warmtewisselaar. De warmte die bij dit condensatieproces vrijkomt (de zogenaamde latente of condensatiewarmte) wordt eveneens aan het cv-water overgedragen. Het gevormde condenswater wordt via een sifon (17) afgevoerd. De rookgassen keren in de condensbak (16) en worden afgevoerd via de rookgasafvoerleiding (2).

* Voor de Remeha Gas 610 ECO geldt dit per module.

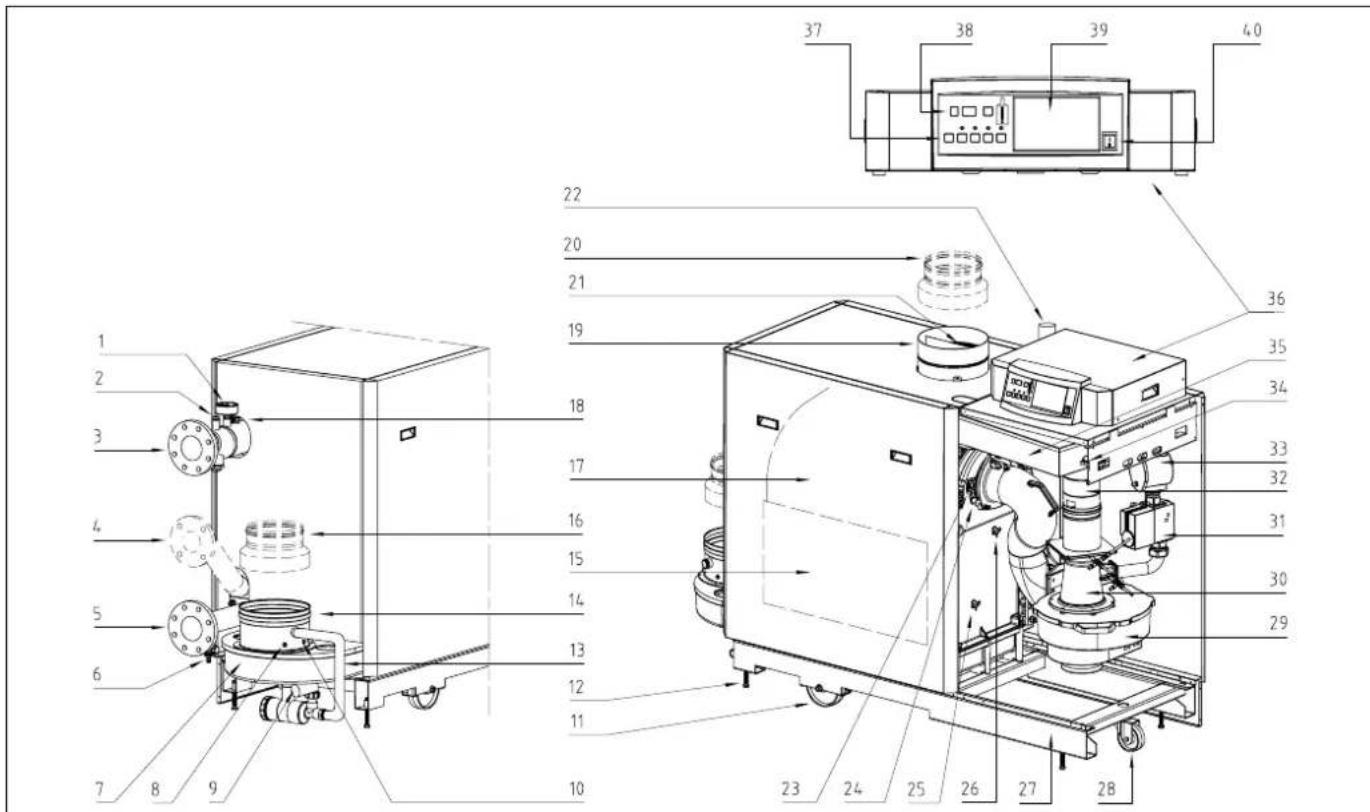

afb. 02 Achteraanzicht Remeha Gas 610 ECO 00.61H.00002

1 Manometer
2 Aansluiting externe temperatuursensor
3 Aanvoeraansluiting
4 Aansluitpunt 2e retour
5 Retouraansluiting
6 Vul / aftapkraan
7 Condensverzamelbak
8 Rookgastemperatuursensor
9 Condensafvoer
10 Meetpunt O 2 /CO 2
11 Loopwiel
12 Stelbout
13 Condensafvoerslang
14 Rookgasafvoer
15 Inspectiedeksel
16 Verloopstuk ∅ 250/ ∅ 200 (optie)
17 Warmtewisselaar
18 Aanvoertemperatuursensor
19 Luchttoevoer
20 Luchttoevoerrooster
21 Verloopstuk ∅ 200/ ∅ 250 (optie)

De geavanceerde besturing van de Remeha Gas 310/610 ECO, de zogenaamde 'Comfort Master', zorgt voor een zeer betrouwbare warmtelevering. Dit houdt in dat het toestel praktisch om weet te gaan met negatieve invloeden uit de omgeving (zoals bijvoorbeeld waterzijdige doorstromingsproblemen, luchttransportproblemen e.d.). Het toestel zal bij dergelijke invloeden niet op storing gaan (vergrendeling), maar in eerste instantie

22 Gasaansluiting
23 Kijkglas
24 Onstekings- / Ionisatiepen
25 Retourtemperatuursensor
26 Ketelbloktemperatuursensor
27 Frame
28 Zwenkwiel
29 Ventilator
30 Venturi
31 Gasmultiblok
32 Terugslagklep
33 Gasfilter
34 Luchtdrukverschilsensor
35 Luchtkast
36 Bedieningspaneel
37 Insteltoetsen
38 Uitleesvenster
40 Aan / Uit schakelaar
41 Rookgasbroekstuk
42 Rookgasklep

39 Inbouw weersafhankelijke regelaar rematic

terugmoduleren en eventueel - afhankelijk van de aard van de omstandigheden - tijdelijk uit gaan (blokkering of regelstop) om het na enige tijd gewoon opnieuw te pro- beren. Zolang zich geen gevaarlijke situatie voordoet, zal het toestel altijd proberen warmte te leveren.

* De Remeha Gas 610 ECO beschikt per ketelmodule over een besturingsunit.

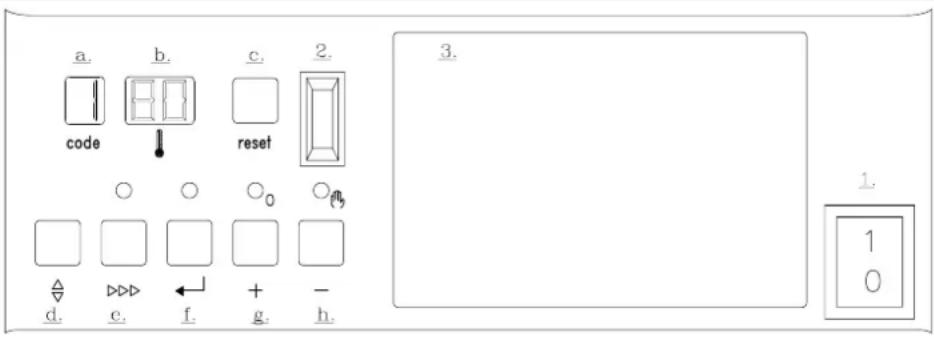

OPBOUW VAN HET BEDIENINGSPANEEEL

a. code b. 80 reset c. 2. O O O₀ Oₕ Δ d. e. f. + - g. h. 3. 1. 1 0

afb. 03 Bedieningspaneel
00.31H.79.00010

De Remeha Gas 310 ECO wordt geleverd inclusief bedieningspaneel. Bij de Gas 610 ECO beschikt iedere ketelmodule over een eigen bedieningspaneel. Dit bedieningspaneel is voorzien van een vooruitstrevende toestelbesturing 'Comfort Master'. M.b.v. de druktoetsen kan door diverse menu's 'gewandeld' worden en diverse zaken uitgelezen en ingesteld worden. Het bedieningspaneel is opgebouwd uit de volgende componenten:

1. Hoofdschakelaar.
2. PC-aansluiting.
3. Inbouwmogelijkheid voor een rematic® weersafhankelijke ketelregeling.

A. Code-venster, weergave van bedrijfs-, instel-, uitlees-, blokkerings-, test- en storingscodes.
B. ⚫-venster, weergave van temperaturen, instellingen en blokkerings- en storingscodes.
C. Reset-toets, voor storingsontgrendeling.
D. -toets, keuzetoets voor de gewenste mode (mode-toets).
E. ▷▶▶-toets, keuzetoets voor het gewenste programma binnen een gekozen mode (step-toets).
F. ←-toets, opslagtoets voor ingestelde gegevens.
G. [+] -toets, toets voor het verhogen van een instelling.
H. [-]-toets, toets voor het verlagen van een instelling schakelaarfunctie voor hand- of automatisch bedrijf.

De gebruiker heeft een aantal instelmogelijkheden, die m.b.v. de 12 -toets op te roepen zijn. De gewenste code (zie volgende tekstblok) kan gekozen worden door de 12 -toets in te drukken totdat op het code-venster verschijnt. Kies nu met de -toets de gewenste code. Door vervolgens op de [+]-toets te drukken kan een instelling verhoogd worden, door op de [-]-toets te drukken kan een instelling verlaagd worden. De nieuwe instelling wordt opgeslagen door op de -toets te drukken waarna in het Ⓤ-venster de nieuwe waarde tweemaal knippert, ter bevestiging. Om in het serviceni-veau te komen, dient eerst een servicecode te worden ingegeven.

De ketelregeling heeft als basisinstelling de volgende waarden:

Aanvoertemperatuur : 90°C
2. Nadraaitijd circulatiepomp : 3 minuten
R Ketelregeling : 31 - modulerend op aanvoertemperatuur zonder boosterfunctie.

Wijzig alleen instellingen na overleg met uw installateur of in een noodgeval, zie hiervoor de paragraaf 'Instelmode gebruikersniveau' in de Technische Informatie.

Codemeldingen in code-venster:

• alleen een continu brandend cijfer of letter; bedrijfssituatie
• cijfer of letter met continu brandende stip; instel-mode
• cijfer of letter met knipperende stip; uitleesmode
• letter b; blokkeringmode (tijdelijk, geen storing)
  ☐ - knipperend cijfer; ketelstoring

Bedrijfsmode (X □□)

Tijdens bedrijf geeft het code-venster de status (bedrijfsverloop) van de ketel weer, terwijl het Ⓞ- venster de gemeten aanvoerwatertemperatuur aangeeft.

Code	Omschrijving
0	Stand-by; er is geen warmtevraag
1	Ventileren (voorspoeltijd 12 sec., naspoeltijd 3 sec.)
2	Ontsteken
3	De ketel brandt (vlamdetectie)
5	Wachtstand; controle op voldoende luchttransport m.b.v. ventilator en luchtdrukverschilschakelaar (LDS)
6	Regelstop (brander uit + naventileren)
7	Nadraaien pomp en ventilator
8	Blokkeringmode
9	Gaslekcontrole

ZO STELT U UW C.V.- KETEL IN BEDRIJF

1. Volg allereerst de gebruikersinstructie die uw installateur voor de gehele installatie heeft gemaakt. Is deze niet aanwezig volg dan onderstaande instructies.
2. Controleer de waterdruk in de installatie (min. 0,8 bar). Zonodig bijvullen.
3. Open de gashoofdkraan.
4. Zorg dat de ketelregeling vragend staat.
5. Schakel de circulatiepomp in.
6. Schakel de elektrische voeding naar de ketel en de hoofdschakelaar op het bedieningspaneel in.
7. Het volgende bedrijfsverloop zal via het code-venster zichtbaar zijn:

5 = Wachtstand: de ventilator gaat draaien en het toestel wacht op voldoende luchttransport (openen of sluiten luchtdrukverschilschakelaar).
= Ventileren (voorspoelen).
2 = Ontsteking van het gas-/luchtmengsel.
3 = Het toestel brandt.

De ketel is nu in bedrijf.

Werkt dit niet, zet dan tijdelijk de ketel op handbedie- ning (zie hiervoor Hoofdstuk "Bediening" in de Technische Informatie), stel de aanvoertemperatuur in op de gewenste waarde en verwittig uw installateur van het probleem.

ZO STELT U UW CV - KETEL BUITEN BEDRIJF

1. Volg allereerst de gebruikersinstructie die uw installateur voor de gehele installatie heeft gemaakt. Is deze niet aanwezig volg dan onderstaande instructies.
2. Schakel de ketelregeling uit.
3. Sluit de gashoofdkraan.
4. Schakel de elektrische voeding van de ketel uit.

Let op! Denk om bevriezingsgevaar!

Bij lage temperaturen is het aan te bevelen de cv-installatie op verlaagde temperatuur in bedrijf te laten i.v.m. bevriezingsgevaar.

ZO ONTLUCHT U UW INSTALLATIE

1. Zet de regeling op warmtevraag.
2. Open alle radiatoren.
3. Stook de totale installatie op tot ca. 80°C.
4. Schakel de voeding van de ketel en de circulatie-pomp uit.
5. Wacht ca. 10 minuten.
6. Ontlucht de installatie op alle ontluchtingspunten (ketel, radiatoren, enz.).

7. Controleer de waterdruk en vul eventueel bij tot ca. 1,5 bar; vul de vulslang vóór het aankoppelen op de installatie geheel met water.

8. Stel de ketel en de circulatiepomp weer in bedrijf. Zonodig de ontluchtingsprocedure herhalen.

Let op!

Een slecht ontluchte installatie kan aanleiding geven tot watercirculatiestoringen en hinderlijke geluiden in de ketel, de leidingen en de radiatoren.

ZO HANDELT U BIJ STORING

U kunt, voordat u de installateur te hulp roept, eerst zelf controleren of:

• de gaskraan geopend is
• de ketelregeling juist ingesteld is
• de elektrische voeding ingeschakeld is
• voldoende waterdoorstroming kan plaatsvinden
• de installatie voldoende gevuld is (min. waterdruk 0,8 bar)

Noteer altijd de storingscode alvorens te resetten (3 cijfers, inclusief knipperen en punten). Geef deze storingscode altijd door bij eventuele vraag om ondersteuning.

Reset de storing d.m.v. de reset-toets, die zich op het bedieningspaneel bevindt.

Gaat de ketel meteen weer in storing: installateur waarschuwen en genoteerde storingsoorzaak doorgeven.

Let op!

Wij adviseren uw cv-ketel jaarlijks een onderhoudsbeurt te geven om een hoog rendement en een storingsvrij functioneren te behouden.

Bij gaslucht: gashoofdkraan dicht en gasbedrijf of installateur waarschuwen.

GENERAL
