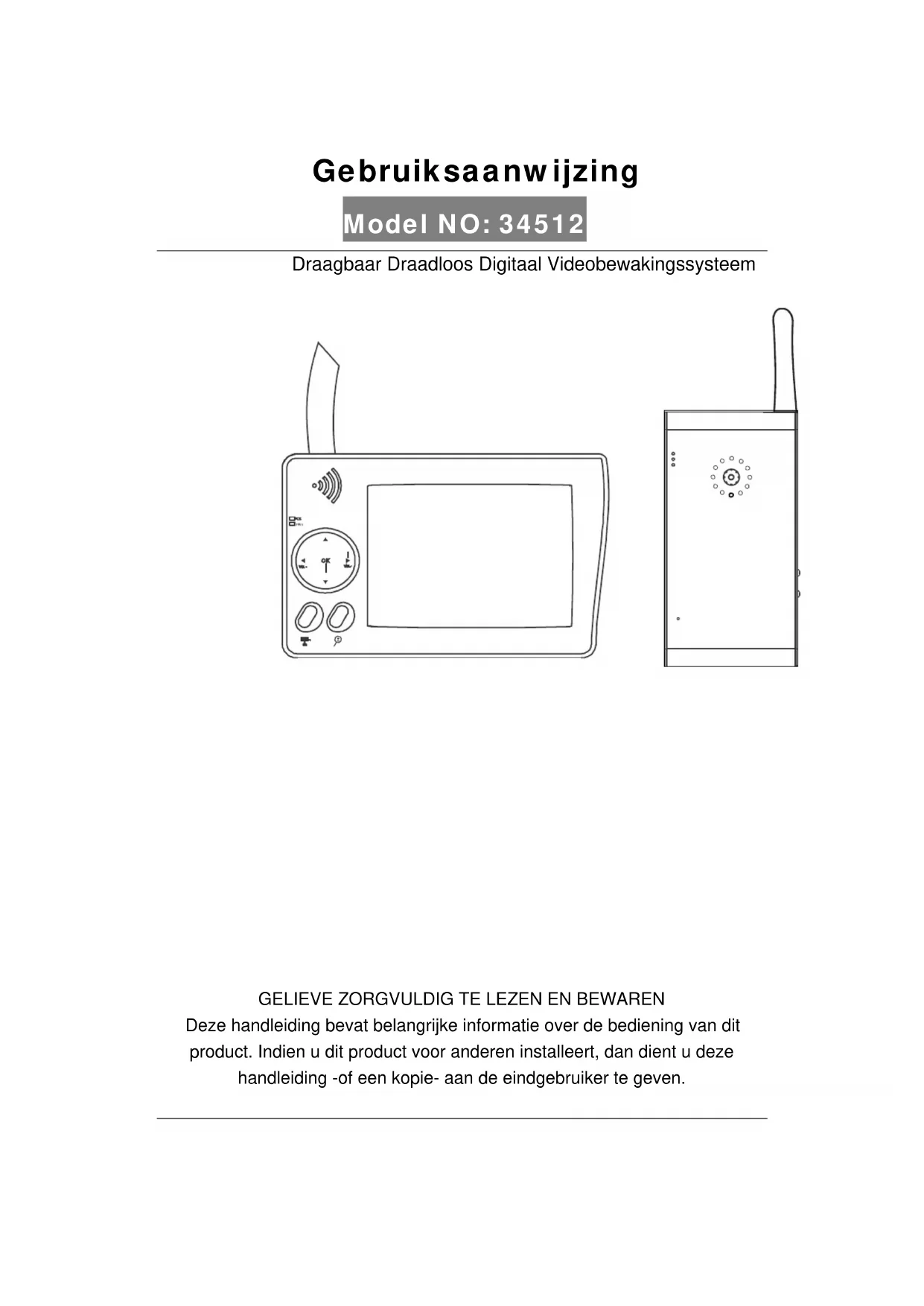

GEBRUIKSAANWIJZING 34512 CHACON

Hierbij verklaart CHACON dat het toestel 34512 in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG. www.chacon.be (CE verklaringen/ 34512)

Draagbaar Draadloos Digitaal Videobewakingssysteem

Deze handleiding bevat belangrijke informatie over de bediening van dit product. Indien u dit product voor anderen installeert, dan dient u deze handleiding -of een kopie- aan de eindgebruiker te geven.

Inhoud

Wat u krijgt

Veiligheidsmaatregelen en risicobericht / FCC Waarschuwing / Afvoer

Onderdelen van het apparaat

Hoe te beginnen

Stap1: Aansluiten van het systeem

Stap2: Basisbediening

Functietoetsen en indicators monitor

In de stand waarnemen

Stap3: Gevorderde bediening

Het menu

Instellen en herinstellen van het systeem

Probleemoplossing

Probleemoplossingtabel

Productspecificaties

Wat u krijgt

(1) Draadloze digitale kleurencamera
(1) Draadloze 3.5" LCD-ontvanger
(2) 5 V Voedingsadapter voor camera en ontvanger
(1) Zakje schroeven
(1) AV-kabel
(1) USB-kabel
(1) Software installatie-CD
(2) Gebruiksaanwijzing

WELKOM

Geachte gebruiker. Hartelijk dank voor het aanschaffen van dit product. Er is veel tijd en moeite geïnvesteerd in de ontwikkeling hiervan. We bieden u nu een draadloze digitale beveiligingscameraset ZONDER interferentie en wij hopen dat het u vele jaren probleem zal dienen en u een gerust gevoel zal geven/

Lees deze gebruiksaanwijzing aandachtig door voordat u het product in gebruik neemt.

Letsel aan personen of schade aan voorwerpen die zijn veroorzaakt door het niet opvolgen van de aanwijzingen in deze gebruiksaanwijzing, door onjuiste behandeling of het niet opvolgen van de veiligheidsaanwijzingen leiden ertoe dat aanspraken op de garantie worden nietig verklaard. Wij accepteren geen aansprakelijkheid voor schade.

1. Laat de camera of ontvanger niet vallen en doorboor of demonteer ze niet, omdat anders de garantie vervalt.

2. Vermijd contact met water en droog uw handen vóór gebruik.

3. Trek nooit aan de voedingskabels. Trek aan de stekker om het snoer uit het stopcontact te halen.

4. Stel de camera of ontvanger niet bloot aan hoge temperaturen of direct zonlicht. De camera kan hierdoor schade oplopen of hij kan tijdelijk storingen vertonen.

5. Gebruik de apparatuur voorzichtig. Druk nooit hard op de behuizing van de camera of ontvanger.

6. Gebruik voor uw eigen veiligheid de camera niet, en schakel deze niet uit, tijdens een storm of onweer.

7. Ontkoppel de stroomadapter als de camera langere tijd niet gebruikt wordt.

8. Gebruik uitsluitend de accessoires en stroomadapters verstrekt door de fabrikant.

9. Om te voldoen aan de normen m.b.t. ouderlijke verantwoordelijkheid dient u de apparatuur buiten bereik van jonge kinderen te houden.

10. Zorg ervoor dat de voedingskabels tijdens gebruik van de apparatuur niet ingeknepen of beschadigd raken door scherpe randen.

FCC overeenkomstverklaring:

Dit apparaat voldoet aan de vereisten van deel 15 van de FCC-regels. De werking is derhalve onderhevig aan twee voorwaarden:

(1) dit apparaat mag geen schadelijke storingen veroorzaken, en (2) alle ontvangen storingen moeten worden getolereerd, inclusief storingen die ongewenste werkingen kunnen veroorzaken.

Producten met CE-markering voldoen aan de EMC Richtlijn

(2004/108/EC); Laagspanningsrichtlijn (73/23/EEC);

R&TTE(1999/5/EC) afgegeven door de Commissie van de Europese

Gemeenschap. Het voldoen aan deze richtlijnen houdt in dat zij voldoen aan de volgende Europese normen:

EMC: EN 301 489

LVD: EN 60950

Radio: EN 300 328

FCC-WAARSCHUWING

Deze apparatuur is getest en in overeenstemming bevonden met de beperkingen voor een digitaal apparaat van Klasse B, conform Deel 15 van de FCC-regels en ETSI (EN) 300328. Deze grenswaarden dienen om een redelijke bescherming te bieden tegen schadelijke storing in een particuliere installatie. Door deze apparatuur wordt radiofrequentie-energie gegenereerd, gebruikt en mogelijk uitgestraald. De apparatuur dient volgens de aanwijzingen van de fabrikant geïnstalleerd en gebruikt te worden, anders kan er schadelijke storing voor radiocommunicatie worden veroorzaakt. Er is echter geen garantie dat in een bepaalde installatie geen storing zal optreden. Mocht het apparaat storing in radio- of televisicontvangst veroorzaken, hetgeen kan worden vastgesteld wanneer de apparatuur uit en aan wordt gezet, dan kunt u met de volgende maatregelen trachten de storing te verhelpen:

-Verander de positie van de ontvangstantenne.

-Zet de apparatuur en het ontvangende apparaat verder van elkaar.

-Sluit de apparatuur niet aan op hetzelfde stopcontact als het ontvangende apparaat.

-Bel de dealer of een ervaren radio-/tv-technicus voor hulp.

U dient het beeldscherm met afgeschermde kabels aan te sluiten op de grafische kaart om aan de vereisten van de FCC-regels te voldoen. Wijzigingen aan deze apparaten die niet expliciet goedgekeurd zijn door de partij die vaststelt of de apparatuur aan de eisen voldoet, kunnen ertoe leiden dat de gebruiker de toestemming ontzegd wordt om de apparatuur te gebruiken.

Verwijdering

Indien het camerasysteem niet langer functioneert of gerepareerd kan worden, moet het afgedankt worden in overeenstemming met de statuaire regelgevingen van kracht. Verwijdering van verbruikte batterijen / accumulators:

Het is u door de wet opgelegd (Batterij Verordening) alle verbruikte batterijen en accumulators terug in te leveren. Batterijen/accumulators afdanken als algemeen huishoudelijk afval is verboden! Batterijen/accumulators die schadelijke stoffen bevatten zijn gemarkeerd met de symbolen links aangegeven. Deze symbolen geven aan dat het verboden is deze batterijen/accumulators als huishoudelijk afval te verwijderen. De afkortingen voor de respectievelijke zware metalen zijn: Cd= cadmium, Hg= kwik, Pb= lood. U kunt verbruikte batterijen en accumulators die niet meer opgeladen kunnen worden inleveren bij specifieke inzamelpunten bij u in de buurt, winkels of alle andere plekken waar batterijen en accumulators verkocht worden. Door deze instructies te volgen houd u zichzelf aan de legale vereisten en levert u een bijdrage aan de bescherming van ons milieu!

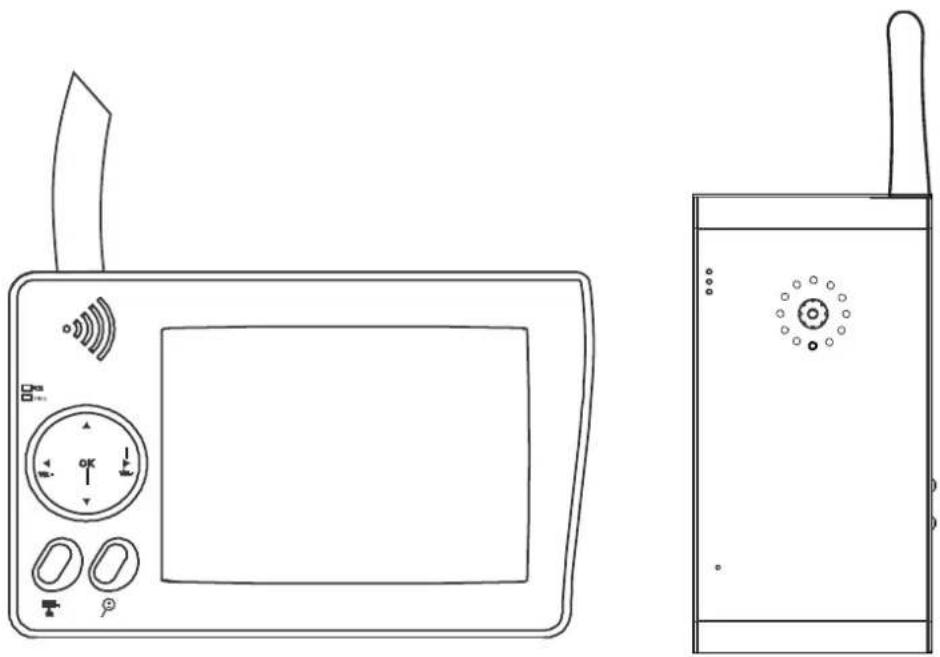

Het kennen van de onderdelen van het systeem

1 2 3 4 5 6

1. Antenne
2. LED-indicator batterij
3. LED-indicator verbinding

7 8 9

1. LED indicator voeding
2. Microfoon
   6.Cameralens / IR LED / EDS

7.Aan/Uittoets
8. Verbindingstoets
9. Voeding IN
10. Voedingsadapter

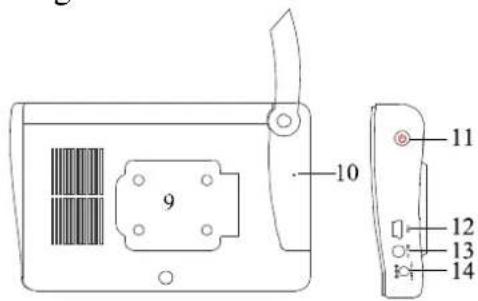

Draadloze 3.5" LCD-ontvanger

1 8 2 3 4 5 6 7

9 10 11 12 13 14

11.Aan/Uittoets
12.USB uit
13.AV uit
14. Voeding in

15.5V
voedingsadapter
16.AV-kabel
17.USB-kabel

Hoe te beginnen

Stap1: Aansluiten van het systeem

Aansluiten van de camera

Aansluiten LCD Monitor

Aansluiten LCD Monitor - op TV

Aansluiten LCD Monitor – op PC

1. Sluit de voedingskabel aan op de voedingsingang van de camera en steek de voedingsadapter in een stopcontact.

2. Druk eenmaal op de [Aan/Uittoets] om de camera in te schakelen.

De ingebouwde Lithium batterij wordt automatisch geladen wanneer deingsadapter wordt aangesloten. De batterij dient 8 uur te laden om volledigladen te worden. Wanneer de batterij volledig is opgeladen gaat de groene erij indicator] uit.

1. Sluit de voedingskabel aan op de voedingsingang van de ontvanger en steek de voedingsadapter in een stopcontact.

2. Druk de [Aan/Uittoets] om de ontvanger in te schakelen.

De ingebouwde Lithium batterij wordt automatisch geladen wanneer de ingsadapter wordt aangesloten. De batterij dient 8 uur opgeladen te worden lat de volledige capaciteit wordt bereikt om de ontvanger zonder lader te kunnen ziken.

Wanneer het lampje van de [Batterij indicator] rood oplicht, dient de batterij laden te worden.

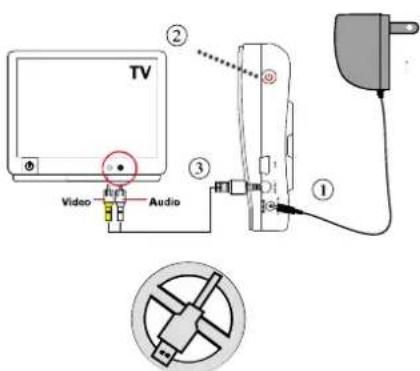

1. Sluit de voedingskabel aan op de voedingsingang van de ontvanger en steek de voedingsadapter in een stopcontact.

2. Druk de [Aan/Uittoets] om de ontvanger in te schakelen.

Sluit de plug van de AV-kabel aan op de AV-uitgang van de ontvanger en de tulpstekker op de AV-ingang van de TV. (Geel=Video, Wit=Audio)

Het gebruik van de functie TV-uit zal de weergave van het beeld omschakelen et scherm op de ontvanger naar de TV.

Gebruik het [Bedieningspaneel] en de toetsen voor het instellen. Zie bediening] en [Geavanceerde bediening] voor meer informatie.

Stel het juiste TV-systeem in voor een juiste weergave. Zie [Instellen van het om] voor richtlijnen.

Bij aansluiten op de TV dient altijd de adapter gebruikt te worden. Voorzie de ontvanger NIET van voeding d.m.v. de USB-kabel.

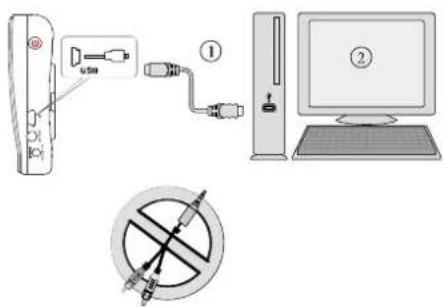

1. Sluit de ontvanger aan op een USB-poort m.b.v. de USB-kabel.
2. Start de [iSEC Guarding] software.

Het gebruik van de USB-uitgang zal de weergave van het beeld en de ning van het systeem omschakelen naar de PC. De CD voor het installeren van EC Guarding] software wordt met het product meegeleverd. Zie de [latiehandleiding iSEC Guarding Software] voor meer informatie.

Sluit de A/V-kabel en de voedingsadapter NIET AAN voordat de USB-kabel aangesloten.

Stap2: Basisbediening

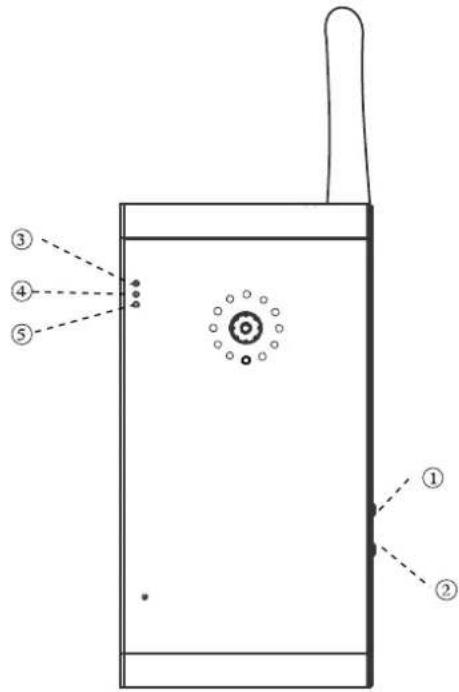

Functietoetsen en indicators camera

Druk eenmaal om de camera in te schakelen. Houd de toets 2 seconden ingedrukt totdat de blauwe [Voedingsindicator] uitgaat om de camera uit te schakelen.

1. [Verbindingstoets]

Druk hierop om de camera te paren met de ontvanger. Zie [Geavanceerde Bediening – Paren van de camera].

Groene LED = Batterij wordt geladen; laad de batterij totdat de groene LED uit gaat.

Rode LED = Batterij bijna leeg; de camera wordt binnen 3 minuten uitgeschakeld. Sluit de voedingsadapter aan om de batterij op te laden en het gebruikt voort te zetten.

LED UIT = Batterij volledig opgeladen.

1. [Verbindingsindicator]

Knipperende LED = Paringsproces wordt uitgevoerd. Zie het deel [Geavanceerde bediening - Paren van de camera] voor richtlijnen.

Oranje LED = Camera wordt ontvangen door de ontvanger. LED UIT = Camera is in de stand gereed.

1. [Voedingsindicator]

LED gaat AAN wanneer de camera wordt ingeschakeld.

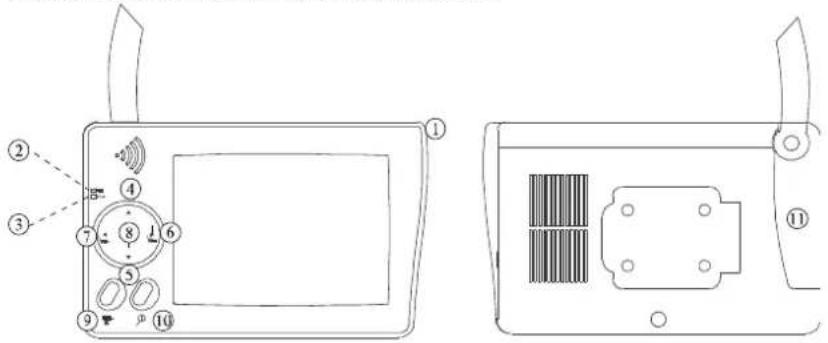

Functietoetsen en indicators monitor

Druk eenmaal om de monitor in te schakelen en houd de toets 2 seconden ingedrukt om de monitor uit te schakelen.

2. [Batterij indicator]

Groene LED = Batterij wordt geladen; laad de batterij totdat de groene LED uit gaat.

Rode LED = Batterij bijna leeg; de monitor wordt binnen 3 minuten uitgeschakeld. Sluit de voedingsadapter aan om de batterij op te laden en het gebruikt voort te zetten

LED UIT = Batterij is volledig opgeladen.

3.[Voedingsindicator]

LED gaat AAN wanneer de monitor wordt ingeschakeld.

LED blijft AAN wanneer de monitor UIT is in de stand [Energiebesparing].

4.(Menustand) [Cursor OMHOOG] / (QUAD stand) [Sneltoets Kan1] / (ZOOM IN stand) [Kantelen OMHOOG]

1. (Menustand) [Cursor OMLAAG] / (QUAD weergavestand) [Sneltoets Kan2] / (ZOOM IN weergavestand) [Kantelen Omlaag]

2. (Menustand) [Cursor Rechts / Vol+] / (QUAD Weergavestand) [Sneltoets Kan3] / (ZOOM IN Weergavestand) [Draai rechts]

7.(Menustand) [Cursor Rechts / Vol-] / (QUAD Weergavestand) [Sneltoets Kan4] / (ZOOM IN Weergavestand) [Draai links]

1. (Menustand) [Menu / Invoertoets]

2. (Weergavestand) [Scan kanalen] / (Menustand) [Paar camera]

Scan in de weergavestand handmatig tussen de beschikbare camera kanalen.

Wijs in de paarstand een privécamera toe aan een specifiek kanaal en verbind hiermee.

10. (Weergavestand) [Zoom IN/UIT]

Zoom IN (ZOOM, QVGA formaat) op of Zoom UIT (VGA formaat) van het door de camera waargenomen gebied.

Gebruik in de ZOOM IN Weergavestand de draai-/kantelfunctie. Zie deel [Basisbediening – In de Weergavestand] voor richtlijnen.

11. [Schakelaar herinstellen]

Druk deze in met een puntig voorwerp om het systeem opnieuw in te stellen en de hardware status van het systeem te herstellen.

Druk ALLEEN op de schakelaar wanneer het systeem is vastgelopen en niet reageert op het indrukken van enige toetsen.

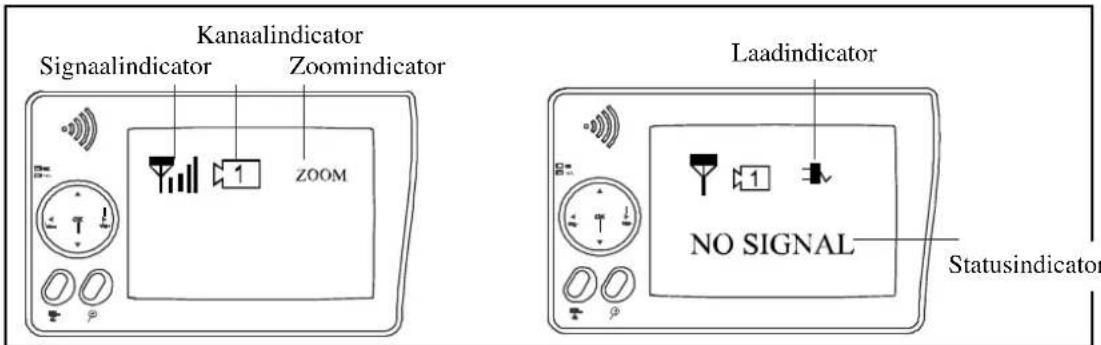

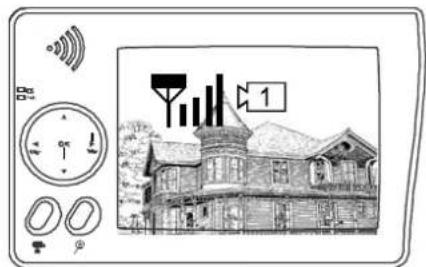

In de Weergavestand

Kanaalindicator Signaalindicator Zoomindicator ZOOM Laadindicator NO SIGNAL Statusindicator

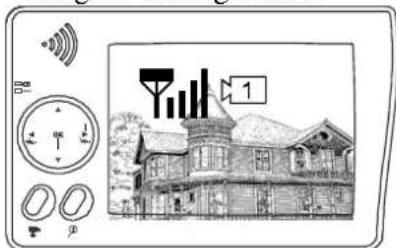

A. Signaalindicator toont signaalsterkte; meer streepjes betekent sterker signaal.

B.

Signaalniveau	Indicator		Snelheidgegevensoverdracht	VGABeeldsnelheid	QVGABeeldsnelheid
Perfect			1062~1280Kbps	5~10Bps	15~30Bps
Goed			725~1062Kbps	3~5Bps	12~20Bps
Redelijk			543~725Kbps	2~4Bps	8~15Bps
Laag			250~543Kbps	0~1Bps	0~4Bps
Nul			0~250Kbps		0Bps

C. Kanaalindicator toont de huidige camera die ontvangen wordt door de ontvanger.

Door het drukken van (Cam) kun u handmatig wisselen tussen verschillende camera's of u kunt automatisch scannen instellen in de menustand.

Wanneer het systeem het bericht "GEEN SIGNAAL" weergeeft betekent dit dat de camera buiten bereik is.

Zie het deel [Probleemoplossing ] voor richtlijnen.

0Bps

D. Zoomindicator toont de zoomstatus.

Door het indrukken van

(Zoom) op de ontvanger kunt u wisselen tussen twee resoluties.

E. Draaien /Kantelen

Druk in de stand Zoom IN (ZOOM) op △ ▼ ▶ ▶ om de camera te draaien of te kantelen.

F. Laadindicator

De laadindicator is alleen beschikbaar wanneer de lithium batterij is ingebouwd en niet volledige is opgeladen.

Stap3: Geavanceerde bediening

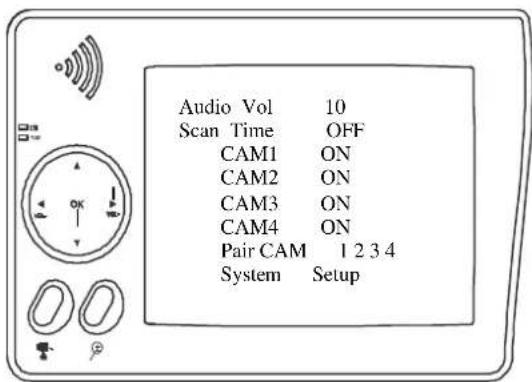

Het menu

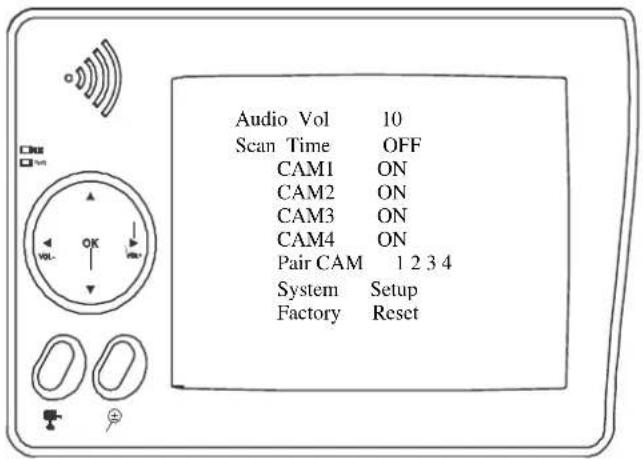

U kunt naar de menustand gaan of deze verlaten door het drukken van OK (Menu).

U kunt de ▲ ▶ △ ▼ (Links / Rechts / Omhoog / Omlaag) om de instellingen te selecteren en te wijzigen.

Audio Vol 10 Scan Time OFF CAM1 ON CAM2 ON CAM3 ON CAM4 ON Pair CAM 1 2 3 4 System Setup Factory Reset

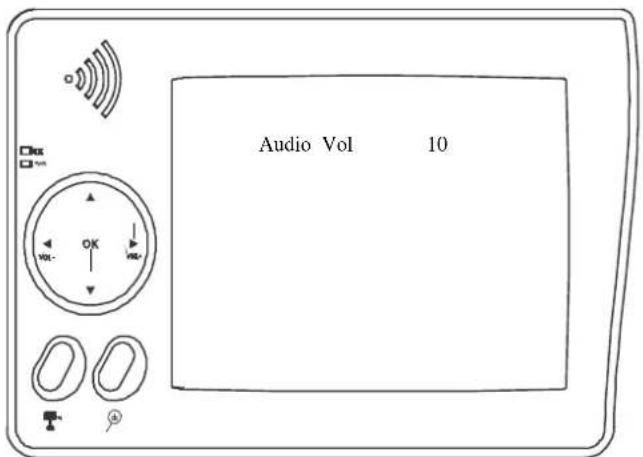

Instellen geluidsvolume

U kunt het geluidsvolume aanpassen van 0 tot 20 d.m.v. de (links / rechts) toetsen.

Audio Vol 10

Instellen automatische / handmatige scanvolgorde

Deze functie is beschikbaar indien meerdere camera's worden gebruikt.

De scantijd wordt iedere keer uitgeschakeld nadat u de (Cam) toets drukt voor handmatig scannen.

Audio Vol 10 Scan Time OFF CAM1 ON CAM2 ON CAM3 ON CAM4 ON Pair CAM 1 2 3 4 System Setup

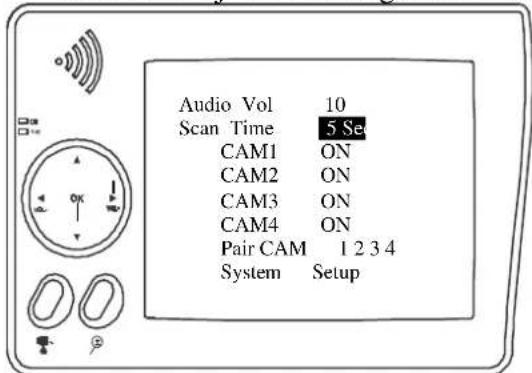

A. Wijzig het scan interval d.m.v. de

(Links/Rechts) toetsen van UIT / 5 sec / 10 sec / 15 sec / 20 sec / QUAD.

B. Standaard instelling is UIT. Het systeem scant niet en het weergeven van de camera dient handmatig toegewezen te worden.

Overslaan bepaalde Camera('s) tijdens het scannen.

Zorg ervoor dat voor het instellen van scannen en overslaan alle camera's verbonden zijn met de toegewezen kanalen. Zie volgende pagina's voor details.

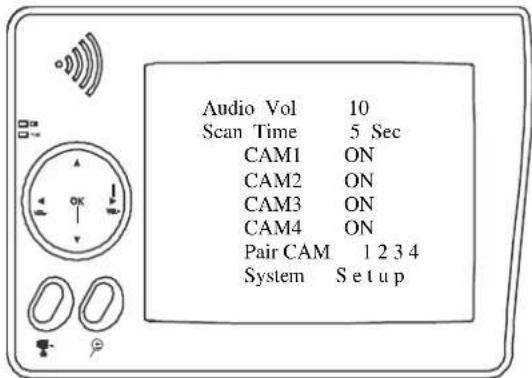

Audio Vol 10 Scan Time 5 Se CAM1 ON CAM2 ON CAM3 ON CAM4 ON Pair CAM 1 2 3 4 System Setup

A. Schakel het overslaan van camera('s) uit d.m.v. (Links / Rechts).

B. Gebruik onderstaand instellingen om camera 2 en 4 met een interval van 5 seconden over te slaan:

Weergave zoals getoond:

Deze functie is beschikbaar indien meerdere camera's worden gebruikt. Zorg dat alle camera's zijn verbonden met de toegewezen voordat het QUAD weergave wordt ingesteld. Zie het deel [Geavanceerde bediening – Paren camera] voor richtlijnen.
Iedere keer dat u op de richtingstoetsen voor handmatig scannen drukt wordt het QUAD weergave hersteld.
⚠ Schakel alle beschikbare kanalen ON voordat u naar de QUAD stand gaat.

Audio Vol 10 Scan Time 5 Sec CAM1 ON CAM2 ON CAM3 ON CAM4 ON Pair CAM 1 2 3 4 System Setup

A. Gebruik om alle beschikbare kanalen ON te schakelen.

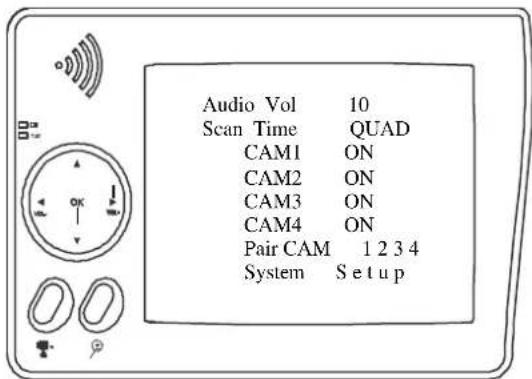

Audio Vol 10 Scan Time QUAD CAM1 ON CAM2 ON CAM3 ON CAM4 ON Pair CAM 1 2 3 4 System Setup

B. Gebruik om de scantijd te wijzigen naar QUAD

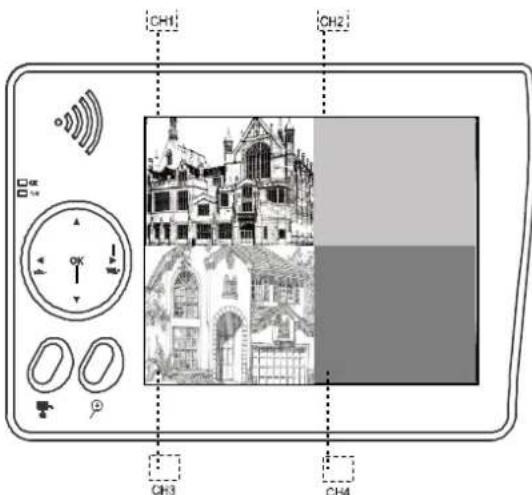

CH1 CH2 CH3 CH4

C. QUAD weergave zoals getoond. Niet beschikbare kanalen worden als leeg scherm weergegeven.

Druk om naar een bepaald kanaal te gaan en het QUAD weergave te verlaten.

= CAM4; = CAM3; = CAM1; = CAM2

In QUAD weergave wordt de luidspreker gedempt en zijn de functies [ZOOM] / [Paren] niet beschikbaar.

Paren van Camera('s)

Deze functie is beschikbaar indien meerdere camera's worden gebruikt.
⚠️Het wordt sterk aanbevolen om de camera te paren voordat de software wordt geïnstalleerd.
Zorg dat de camera aan staat en de statusindicator onderstaande stand aangeeft voor het paren:

Pair CAM 1.254

A. Paar de camera door het kiezen van het gewenste kanaal in de menustand.
B. Wijs één camera toe aan één kanaal. Het geheugen van het kanaal wordt overschreven als een tweede camera wordt toegewezen aan hetzelfde kanaal.

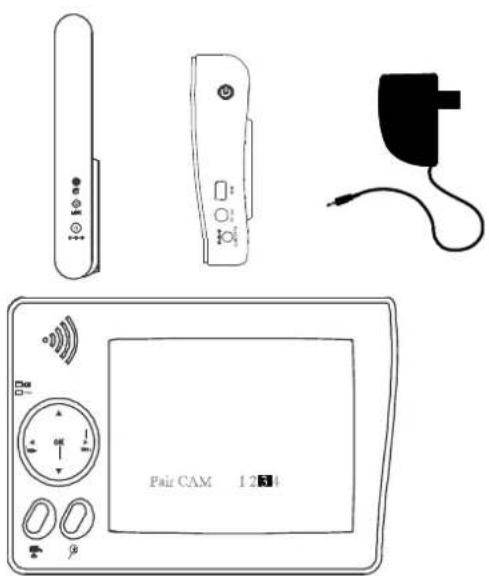

C. Paar een nieuwe camera met kanaal 3 m.b.v. de getoonde instellingen:

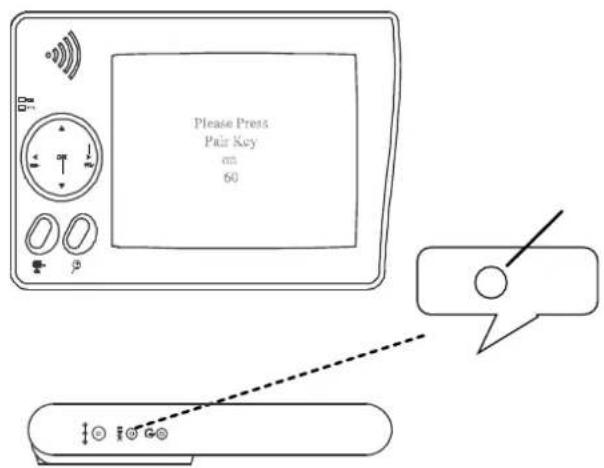

E. Het systeem zal terugstellen vanaf 60 seconden terwijl het getoonde bericht wordt weergegeven.

F. Druk binnen het terugstellen vanaf 60 seconden op de Vervindingstoets aan de zijkant van de camera.

G. Zodra het paren is voltooid geven de statusindicators op de camera en ontvanger de getoonde signalen weer.

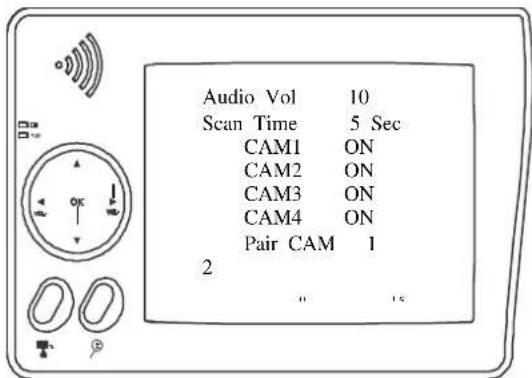

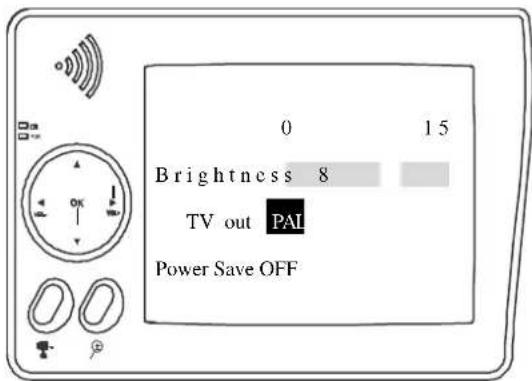

Systeeminstellingen en herinstelling.

Audio Vol 10 Scan Time 5 Sec CAM1 ON CAM2 ON CAM3 ON CAM4 ON Pair CAM 1 2

A. Kies [System Setup] en druk [OK].

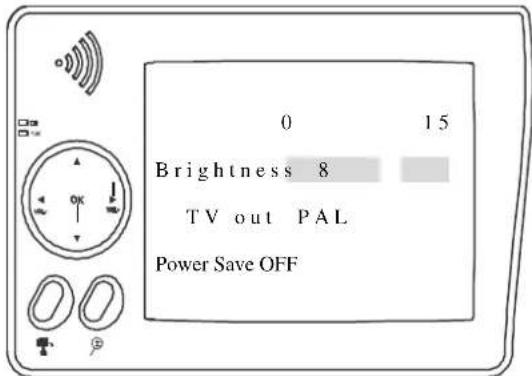

⚠️Helderheidinstellingen werken alleen op de LCD monitor.

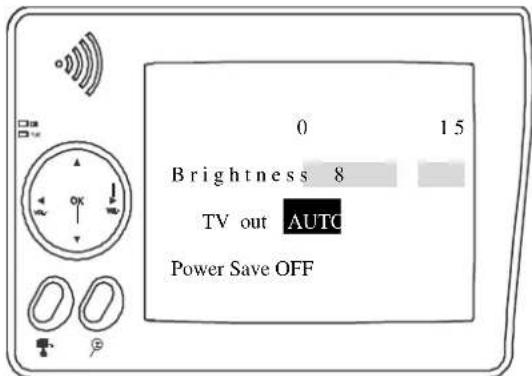

C. Wissel het TV systeem tussen NTSC en PAL d.m.v.

Het wijzigen van het TV systeem kan de beeldschermverhouding beïnvloeden. Gebruik alleen het bij uw TV behorende systeem.

Instellingen voor TV uit zijn werken alleen op het TV-scherm.

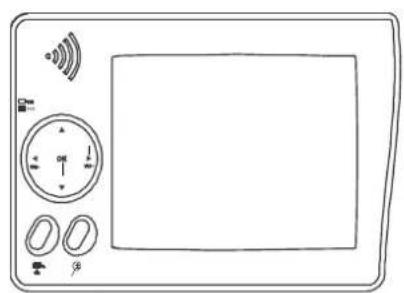

Door het instellen van de [Power Save] op AUTO wordt het scherm van de monitor uitgeschakeld na 1 minuut inactiviteit, terwijl de luidspreker gewoon aan blijft.

Druk [OK] om de weergave op het scherm te hervatten vanuit de stand [Power Save].

Probleemoplossing

Dit deel biedt nuttige informatie voor het oplossen van de meeste problemen die u kunt ervaren. We hopen dat dit deel helpt bij een plezierige instelling.

Diagnose van problemen

Deze innovatieve draadloze digitale oplossing integreert geavanceerde Frequency Hopping Spread Spectrum (FHSS) technologie. Deze technologie reduceert de interferentie van andere apparaten drastisch door het gebruik van de zelfe radiofrequentie (2.4GHz) zoals bijvoorbeeld WIFI, Bluetooth, Zigbee, draadloze telefoons...enz. U kunt nu genieten van een betere kwaliteit draadloze bewaking zonder flikkerend en gestoord beeld. Er kan echter van tijd tot tijd nog een zwakker signaal (traag of stilstaand beeld) worden waargenomen, afhankelijk van de omgeving waarin het systeem is geïnstalleerd.

Het systeem voldoet aan FCC deel 15.247, ETSI (EN) 300 328, waardoor uitgezonden audio-/videosignalen ondersteund dienen te worden over een afstand van ongeveer 500 voet / 150 meter in met vrij zicht. Installatie met een vrij zicht is echter niet gebruikelijk. Factoren die de uitzending beïnvloeden zijn o.a. magnetrons of andere apparaten met hoogfrequente elektromagnetisch golven. Gewapende betonnen muren, grote metalen voorwerpen en metalen meubilair dient niet te dicht bij de camera of ontvanger te worden geplaatst. Water is eveneens een obstakel. Mensen die de apparatuur passeren kunnen de kwaliteit van het signaal negatief beïnvloeden.

Het verbeteren van de kwaliteit van het draadloze signaal?

Verwijder, indien mogelijk, obstakels tussen de camera en de ontvanger die het signaal kunnen reflecteren. Dit kunnen meubels, kasten en wanden zijn. Als u denkt dat het signaal niet sterk genoeg is plaats dan de ontvanger onder een andere hoek of pas zijn positie aan om dit te verbeteren. Of geef de camera een andere plaats, dichter bij de ontvanger.

Waarom Beeldcompressie?

Deze draadloze digitale apparatuur werkt op een smalle 2MB band om in een besloten draadloze verbinding te voorzien die vrij is van interferentie. Daarom is het draadloze digitale signaal, in afwijking van traditionele 2,4 GHz analoge signalen, gecomprimeerd en wordt het geleverd in Motion JPEG (MJPEG) formaat. Door het digitaliseren en comprimeren van de rauwe analoge gegevens wordt de bandbreedte efficiëntere en veiliger gebruikt. Als gevolg hiervan kunnen lijnen op een groter monitorscherm of plasma TV wat grillig worden weergegeven.

Hoe kan de beeldkwaliteit verbeterd worden?

In QVGA formaat (ZOOM, zoom IN) is verspreiding van beeldpunten niet te voorkomen. U kunt echter proberen het beeld uit te zoomen tot VGA-formaat. Hierdoor kunnen meer beeldpunten worden verspreid over het scherm. Voor de beste weergave wordt een monitor / TV van 32 inch of kleiner aanbevolen.

Probleemoplossingtabel

Voer onderstaande controles uit voordat u een verzoek om assistentie indient. Als u twijfelt aan bepaalde controlepunten, of als de voorgestelde oplossingen in de tabel het probleem niet oplossen, neem dan contact met ons op.

Probleem	Mogelijke	oorzaken	Oplossingen
Systeembericht op scherm monitor geeft aan ‘GEEN Signaal’	Geen voeding voor overeenkomstige camera(‘s)	Stel eerste het kanaalnummer vast en zoek de bijbehorende camera. Als de [Voedingindicator] (blauwe LED) uit is controleer dan de voedingsadapter en de aansluiting van de voedingskabel. Als de [Batterij indicator] van de camera rood wordt, sluit dan de voedingsadapter aan om de batterij op te laden.
	Kanaal is not niet gepaarde met de camera.	Stel vast van welke camera het beeld mist en beweeg de camera dichter naar de ontvanger en paar de camera met het gewenste kanaal. Zie [Geavanceerde bediening – Paren camera] voor meer informatie. Zodra het paren is voltooid en de camera wordt ontvangen door de ontvanger zal de [Verbindingindicator] (ORANJE LED) oplichten.
	Camera buiten bereik Beweeg de camera dichter naar de ontvanger
	Signaal geblokkeerd Verwijder indien mogelijk grote obstakels tussen camera en ontvanger of plaats de camera op een betere plaats.
Zwak of onstabiel signaal	Beperking richtinggevoelige antenne	Pas de positie van de antennes van de camera en ontvanger aan
	Signaal geblokkeerd Verwijder indien mogelijk grote obstakels tussen camera en ontvanger of plaats de camera op een betere plaats.
	Sterk radiosignaal in de buurt	Houd WIFI routers uit de buurt van de camera en/of de ontvanger.
	Sterke elektromagnetische interferentie in de buurt.	Houd werkende motoren (haardrogers / straalkachels / airconditioners / waterpompen) of magnetrons uit de buurt van de camera en/of de ontvanger.
Één of meer kanalen verdwijnen tijdens auto / handmatige scan of QUAD weergave	Scan kanaal(kanalen) uitgeschakeld	Druk de [OK] toets om naar het menu te gaan; schakel het kanaal/de kanalen in. Zie [Geavanceerde Bediening – Instellen Auto / handmatige scanvolgorde] voor meer informatie.
Beel v.d. camera bevriest of verdwijnt tijdens QUAD weergave	Batterij camera bijna leeg	Sluit de voedingsadapter aan om de batterij van de camera op te laden.
	Camera buiten bereik
Te donker/helder beeld op scherm monitor.	Helderheid monitor niet goed ingesteld.	Druk de [OK] toets om naar het menu te gaan: [Systeeminstellingen]; pas [Helderheid] aan. Zie [Geavanceerde Bediening – Systeeminstellingen] voor meer informatie.
	('s nachts) zichtafstand weinig licht te klein / te groot.	Ideale zichtafstand bij weinig licht is van 3 voet/ 1 meter tot 9 voet/ 3 meter. Pas de camera aan zodat de afstand binnen dit bereik valt.
Beeldformaat past niet bij het TV scherm	Aanpassing TV systeem niet goed ingesteld	Druk de [OK] toets om naar het menu te gaan: [System Setup]; pas [TV out] aan voor het huidige TV-systeem. Zie [Geavanceerde bediening – Systeeminstellingen] voor meer informatie
Leeg scherm getoond [USB PC camerastand]	USB-kabel aangesloten.	Gebruik altijd de 5V voedingsadapter om de ontvanger te gebruiken of op te laden. Gebruik de USB-kabel ALLEEN bij het aansluiten van de ontvanger op de PC.
Toetsen Ontvangstfunctie reageren niet
Bevroren beel en toetsen ontvangstfunctie reageren niet	Systeem vastgelopen	Gebruik een puntig voorwerp om de [Herinstelschakelaar] in te drukken om het systeem te herstellen.

Productspecificaties

RF Specificatie
RF Frequentie 2402Mhz ~ 2483.5Mhz
Modulatie	GFSK
Verspreidingspectrum	Frequentiesprongen
Anti-interferentie Dynamisch Vrije Kanaalkeuze
Te selecteren camerakanalen 4
Snelheid gegevensoverdracht 2Mbps
Kanaal bandbreedte 2MHz
Zendbereik 200 meter/600 voet in open ruimte
Beeldspecificaties
Beeldresolutie uitvoer 640 x 480(VGA)/ 320 x 240 (QVGA)
Beeldformaat	Motion JPEG
Belichting	Auto
Witbalans	Auto
Systeemspecificaties
Camera	Ontvanger
Bedrijfsspanning 5V 1A	5V 1A
Stroomverbruik 650mA max. 650mA max.
Gevoeligheid weinig licht	1-8Lux
Oplossing weinig licht 11	IR LED / 1 EDS
Beeldsensor	OV7725 1/4' kleur CMOS
Lens	F4.3mm H:48 V37
Uitgangaansluiting		TV UIT: 3.5 mm koptelefoonstekker of tulpstekker USB UIT: USB 1.1 of hoger.
Lithiumbatterij 3.7V / 1100 mA 3.7 V / 1800 mA
Oplaadtijd	5 uur	5 uur
Gewicht	110 g	195 g
Afmetingen	115X60X19 mm	133X87X27mm
Bedrijfstemperatuur	-10 °C to + 50 °C
Voedingsspanning	100-240 V / 60 of 50 Hz

HOTLINE: [e-mail]

HOTLINE BE

0900/51.100*

[e-mail]

Hierbij verklaart CHACON dat het toestel 34512 in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG. www.chacon.be (CE verklaringen/ 34512)

Hierbij verklaart CHACON dat het toestel 34512 in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG. www.chacon.be (CE verklaringen/ 34512)

Hierbij verklaart CHACON dat het toestel 34512 in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG. www.chacon.be (CE verklaringen/ 34512)
