ADV105 - Intercom ME - Gratis gebruiksaanwijzing en handleiding

Merk	ME
Model	ADV105
Producttype	Binnenstation audio voor intercom
Voeding	15 V DC, 220 ± 50 mA
Belangrijkste functies	Handsfree, hoorn, deuropener, intercom, alarm, volume gesprek en bel aanpassen, melodiekeuze
Inhoud van de verpakking	1 binnenunit met hoorn, 1 bevestigingsmateriaal, 1 montage- en gebruikshandleiding
Montagetype	Wandmontage, met pluggen en schroeven (boring 6 mm)
Aansluiting	Schroefklemmen voor voeding en signaal, connectoren voor aansluitplaat en hoorn
Temperatuurbereik	-10 tot +50 °C
Maximale luchtvochtigheid	85%
Volume bel aanpassen	Van 0 tot 100% via potentiometer op de hoofdprintplaat
Volume gesprek aanpassen	Continue draaiknop aan de zijkant van de unit
Melodieselectie	Via toetsen (gesprek en dan melodie) om uit meerdere melodieën te kiezen
Bel uitschakelen (nachtmodus)	Ja, via de rusttoets; knipperende rode LED geeft inactiviteit aan
Intercomfunctie	Maakt communicatie mogelijk tussen meerdere parallel aangesloten binnenstations
Reiniging	Vochtige doek met zeepachtige lotion, geen schurende of chemische producten
Veiligheid	Niet gebruiken in vochtige omgeving, niet demonteren, loskoppelen als beschadigd
Garantie	2 jaar beperkt (materiaal- en fabricagefouten)
Overeenstemming	CE-certificering

Veelgestelde vragen - ADV105 ME

Hoe installeer ik de binnenunit ADV105?

Om de binnenunit te installeren, til de voorklep op, boor vier gaten van 6 mm met behulp van de mal, steek de pluggen in, voer de voedingskabel door de opening van de behuizing, schroef de behuizing aan de muur, sluit de kabels aan op de klemmen en plaats de deksel terug. Sluit vervolgens de hoorn aan via de spiraalkabel.

Hoe stel ik het volume van de bel in?

Het volume van de bel wordt ingesteld met een kleine schroevendraaier op de potentiometer op de hoofdprintplaat. Draai met de klok mee om het volume te verhogen, tegen de klok in om het te verlagen (van 0 tot 100%).

Hoe schakel ik de bel 's nachts uit?

Druk kort op de rusttoets van de binnenunit. De LED onder de toets knippert rood om aan te geven dat de melodie is uitgeschakeld. Om opnieuw te activeren, druk nogmaals op de rusttoets.

Hoe gebruik ik de intercom tussen meerdere binnenunits?

Om te communiceren tussen binnenstations, druk op de alarmtoets in de standby-modus. Alle bellen van parallel aangesloten units worden geactiveerd. Neem de hoorn op of druk op de gesprekstoets om te spreken. Om te beëindigen, leg de hoorn neer of druk opnieuw op de gesprekstoets.

Wat te doen als de binnenunit niet overgaat?

Controleer of de voeding correct is aangesloten (15 V DC). Zorg ervoor dat het volume van de bel niet op nul is ingesteld. Controleer de bedrading en de aansluitingen op de klemmen. Als het probleem aanhoudt, neem contact op met een gekwalificeerde technicus.

Hoe activeer ik het alarm?

Om het alarm te activeren, houd de alarmtoets op de binnenunit ingedrukt binnen 60 seconden na een beltoon of tijdens een gesprek. Het alarm klinkt zolang de toets wordt ingedrukt.

Welke voeding is nodig voor de ADV105?

De ADV105 heeft een voeding van 15 V DC nodig met een stroom van 220 ± 50 mA. Eén voedingsadapter kan tot 8 units voeden. Voor meer dan 8 units is een tweede adapter nodig.

Hoe reinig ik de binnenunit?

Koppel het apparaat los van het stroomnet vóór reiniging. Gebruik een vochtige doek met een zeepachtige lotion. Gebruik geen schurende of chemische producten. Reinig de ventilatieroosters met een penseel of stofzuiger.

Kan ik de deur openen zonder de hoorn op te nemen?

Ja, druk kort op de deuropenerknop (1 tot 6 seconden). Een dubbele pieptoon bevestigt de activering. De deur kan worden geopend binnen 60 seconden na een beltoon of tijdens een gesprek.

Wat te doen als de hoorn niet werkt?

Controleer of de spiraalkabel correct is aangesloten aan beide uiteinden (connectoren correct georiënteerd). Als het probleem aanhoudt, inspecteer de interne aansluitingen en neem contact op met een gekwalificeerde technicus. Probeer niet zelf te repareren.

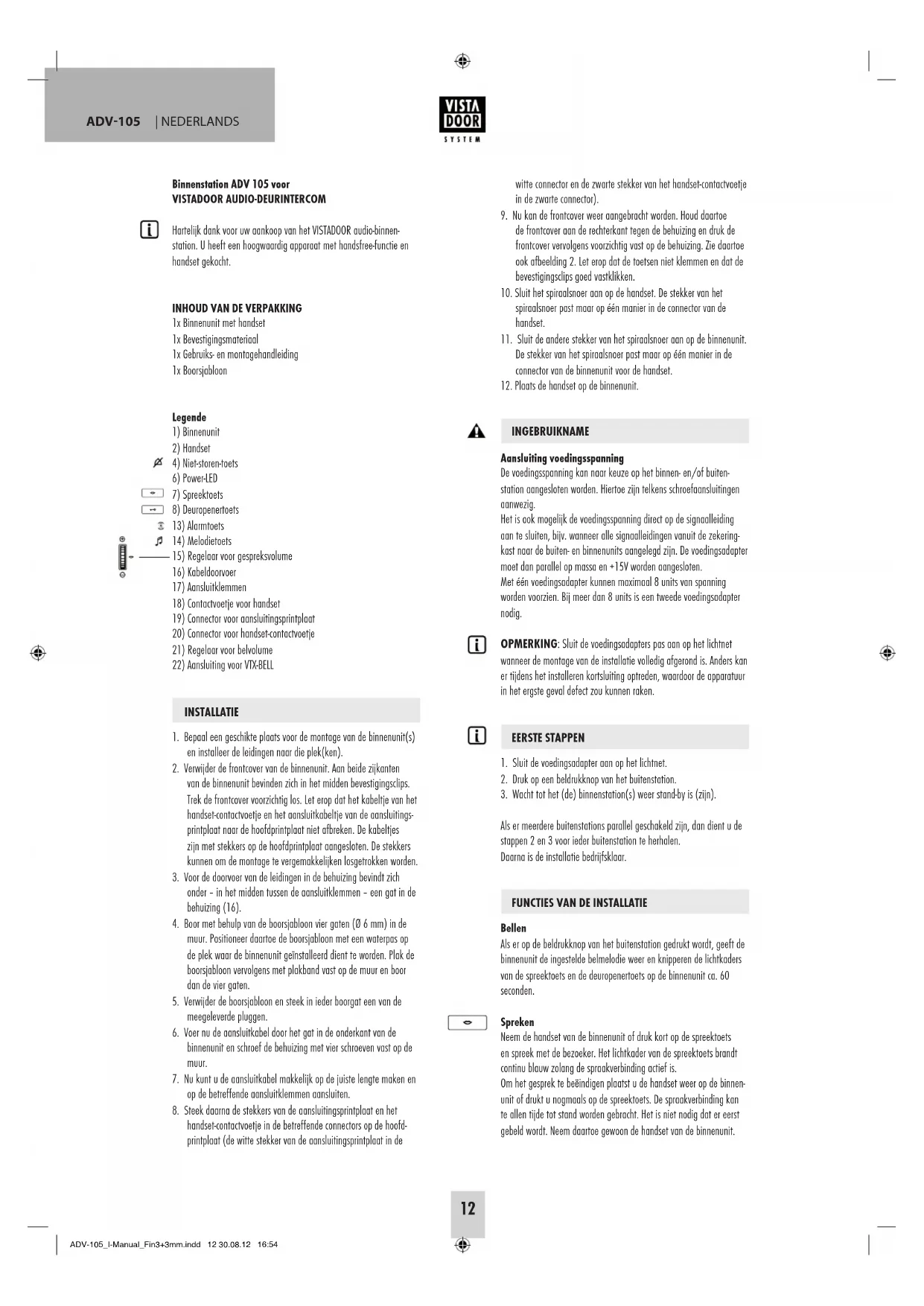

GEBRUIKSAANWIJZING ADV105 ME

Binnenstation ADV 105 voor VISTADOOR AUDIO-DEURINTERCOM

Hartelijk dank voor uw aankoop van het VISTADOOR audio-binnenstation. U hebelt een hoogwaardig apparatot met handsfree-functie en handset gekocht.

INHOUD VAN DE VERPAKKING

1x Binnenunit met handset
1x Bevestigingsmaterial
1x Gebruiks-en montagehandleiding
1x Boorsjabloon

Legende

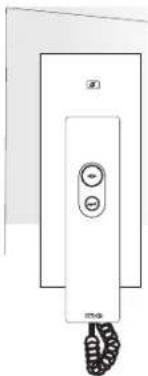

1) Binnenunit
2) Handset
4) Niet-storen-toets
6) Power-LED

8)Deuropenerloets

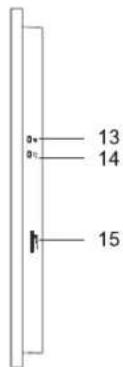

3 13) Alarmtoets
14Melodietoets
15) Regelaar voor gespreksvolumne

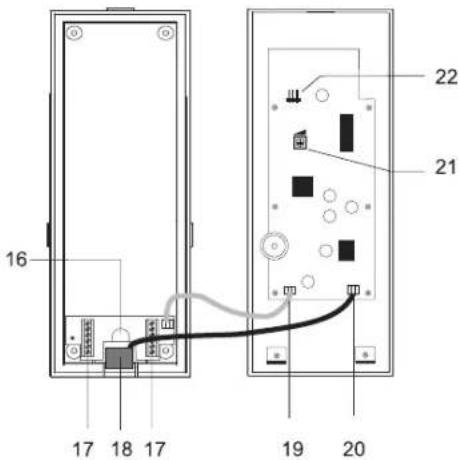

16)Kabeldoorvoer
17) Aansluitklemmen
18) Contactvoetie voor handset
19) Connector voor aansluitingsprintplaat
20) Connector voor handset-contactvoetje
21) Regelaar voor belvolume
22) Aansluiting voor VTX-BELL

INSTALLATIE

1. Bepaal een geschikte planta voor de montage van de binnenunit(s) en installer de leidingen waar die plek(ken).
2. Verwijder de frontcover van de binnenunit. Aan beiden zijkanten van de binnenunit bevinden zich in het midden bevestigingsclips. Trek de frontcover voorzichtiglos. Let erop dat het kabeltje van het handset-contactvoetje en het aansluitkabeltje van de aansluitingsprintplaat waar de hoofdprintplaat Niet afbreken. De kabeltjes zijn met stekkers op de hoofdprintplaat aangesloten. De stekkers konnen om de montage te vergemakkelijken losgetrokken worden.
3. Voor de doorvoer van de leidingen in de behuizing bevindt zich onder - in het middenussen de aansluitklemmen - een gat in de behuizing (16).

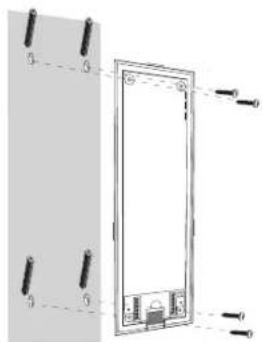

4. Boor met behulp van de boorsjabloon vier gaten (Ø 6 mm) in de muur. Positioneer daartoe de boorsjabloon met een waterpas op de plek waar de binnenunit geinstalleerd dient te worden. Plak de boorsjabloonervoigens met plakband vast op de muur en boor dan de vier gaten.
5. Verwijder de boorsjabloon en stek in ieder boorgat een van de meegeleverde pluggen.
6. Voer nu de aansluitkel door het gat in de onderkant van de binnenunit en schroef de behuizing met vier schroeven vast op de muui.
7. Nu sunt u de aansluitkabel makkelijk op de juiste lenghte make n en op de betreffende aansluitklemmen aansluiten.
8. Steek daarna de stekkers van de aansluitingsprintplaat en het handset-contactvoetje in de betreffende connectors op de hoofd-printplaat (de witte stekker van de aansluitingsprintplaat in de

witte connector en de zwarte stekker van het handset-contactvoeterie in de zwarte connector).

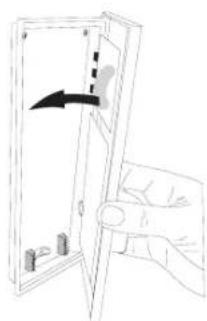

1. Nu kan de frontcover waar aangebrecht worden. Houd daartoe de frontcover aan de rechtskant gegen de behuizing en druk de frontcover verrolgens voorzichtig vast op de behuizing. Zie daartoe ook afbeelding 2. Let erop dat de toetsen Niet klemmen en dat de bevestigingsclips goed vastklikken.
2. Sluit het spiralsnoer can op de handset. De stekker van het spiralsnoer pastaar op een manier in de connector van de handset.
3. Sluit de andere stekker van het spiraalnsnoer aan op de binnenunit. De stekker van het spiraalnsnoer pastaar op een manier in de connector van de binnenunit voor de handset.
4. Plaats de handset op de binnenunit.

INGEBRUJKLM

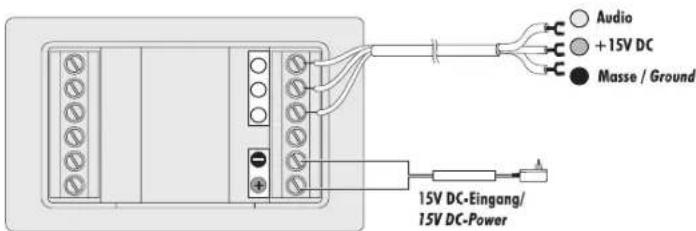

Aansluiting voedingsspanning

De voedingsspanning kan maar keuze op het binnen- en/of buiten-station aingeslaten worden. Hiertoe zijn telkens schroefaansluitingen aanwezig.

Het is ook möglich de voedingsspanning direct op de signaalleidig aan te sluiten, bijv. wonneer alle signaalleidingen vanuit de zekering-kast waar de buien- en binnenunits aangelegd zich. De voedingsadapter要去 dan parallop massa en +15V worden aangesloten.

Met een voedingsapter können maximaal 8 units van spanning worden voorzien. Bijmeer dan 8 units is een tweede voedingsapter nodig.

OPMERKING: Sluit de voedingsadapters pas aan op het lichtnet wanner de montage van de installmente volledig afgerond is. Anders kan erijdens het installerelen kortsluiting optreden, waaidoor de apparatuur in het ergste geval defect zou hun raken.

EERSTE STAPPEN

1. Sluit de voedingsadapter aan op het lichtnet.
2. Druk op een beldrukknop van het buitenstation.
3. Wacht tot het (de) binnenstation(s) weer stand-by is (zijn).

Als er meerere buitenstations parallel geschokeld sein, don dient u de stappen 2 en 3 voor ieder buitenstation te herhalen. Doorna is de installmentie bedrijfsklaar.

FUNCTIES VAN DE INSTALLATIE

Bellen

Als er op de beldrukknop van het buitenstation gedrukt worden, geeft de binnenunit de ingestelde helmelodie weeer en knipperen de lichtkaders van de spreektetoets en de deuropenertoets op de binnenunit ca. 60 seconden.

Spreken

Neem de handset van de binnenunit of druk kort op de spreektoets en spreek met de bezoeker. Het lichtkader van de spreektoets brandt continu blauw zolang de spreakverbinding actief is.

Om het gesprek tebeeindigen plaatst u de handset weer op de binnenunit of drukt u nogmaals op de sprektkoets. De spreakverbinding kan te allen tijde tot stand worden gebracht. Het is Niet nodig dat er eerst gebeld worden. Neem daartoe gewoon de handset van de binnenunit.

#

Deuropen

Door kort op de europenentoets te drukken worden een oangesloten deuropener gedurende ca. 6 Seconden of 1 Seconde geactiveerd (zie gebruiksaanwijzing voor het gebruike buitenstation), de europenentoets hoeft Niet ingedrukt te blijven. Ter bevestiging klinkt er op de buiten- en binnenunit een dubbe pleiptoon en daarnaastlicht het noombordje groen op zolng de europener geactiveerd is.

De deuropener kan geactiveerd worden wonneer

1. er gebeld worden (binnen 60 seconden, zonder eerst een gesprek aan te gaan).
2. de intercomfunctie actief is.

Melodie instellen

1. Druk kort op de spreektoets.
2. Druk kort op de melodietaets, de Ie melodie is te horen.
3. Druk nogmaals kart op de melodietaets, de volgende melodie is te horen, enzvooerts.
4. Druk kort op de spreektetoets om de melodie op te slean.

U kunt kiezen vuit 12 verschillende melodiein.

Gespreksvolume instellen

Met de regelaar voor het gespreksvolume aan de zijkont van de binnenunit(Intu u het volume waarmee de stem van de bezoeker te horen is, traploos instellen.

Belvolume instellen

Met de regelaar voor het belvolume op de hoofdprintplaat kan het volume traploos van 0 tot 100% ingesteld worden (draai de regelaar met eenkleine schroevendraier aan rechts voor een hoger volume en aan links voor een lager volume). Let erop dat u de potentiometer Niet te ver doordraait.

Belmelodie deactiveren (biji. tijdens de nacht)

De belmelodie kan gedeactiveerd worden. Druk daartoe eenmaal kort op de Niet-storen-toets van de binnenunit. De LED onder de Nietstoren-toets knippert rood om u eran te herinneren dat de melodie gedeactiveerd is. Om de melodie wee ter activeren drukt u nogmaals kort op de Niet-storen-toets; de LED stopt met knipperen en de melodie is weer geactiveerd. Het optische signal (lichtkaders van de sreek- en deuropenertoets) blift altijd geactiveerd (ook bij eenuitgeschakelde belmelodie); zodia er gebeld worden gaan de lichtkaders knipperen.

OPMERKING: Als de VIX-BELL-module geleuikt worden, dan worden deze in die nicht-storen-modus ook geadeactiveerd, d.w.z. de cangesloten ontvangers gegen eveneens geen signal of.

Alarmsignal activeren

Het buitenstation kan een alarmsignal afgeven (biv. wanner u lastiggevallen worden). Daartoe moet u de alarmtoets op de binnenunit indruken en ingedrukt honden. Het alarmsignal worden alleen afgeveen wanner de toets binnen 60 Seconden nadat er gebeld is ingedrukt wordt gehonden of wanner de spreakverbinding tot stand gekomen is.

Intercom

Als er meerere binnenstations parallel met elkaar verbonden sein, dan kan:tussen deze binnenstations een gespre gevoerd worden. Als u in de stand-by-modus op de alarmtoets drukt, dan is op alle parallel aangesloten binnenstations een oproepsignal te horen. Zodra op een van deze binnenstations de handset opgenomen wordt of op de spreektetoets gedrukt worden, dan is de spreakvebinding geactiveerd.

Om het gesprek te beeindigen plaatst u de handset op de binnenunit of drukt u op de sprekttoets.

TECHNISCHE GEGEVENS

Voedingspanning: 15 volt DC

Stroomopname: 220 ± 50 ~mA

Temperatuurbereik: -10^ tot +50^

Maximale luchtvochtigheid: 85%

AANWIJZING

Aunwizig over de CE-conformiteit

Onder invloed van sterke staatische, elektrische ofhoogfrequente velden (ontladingen, mobiele telefoons, radiozendinstallaties, GSM's, microgoven) kan de werkig van de toestellen (het toestel) nadelig worden beinvloed.

Reiniging en verzorging

Toestellen aangesloten op de elektricitieit, voor het reinigen van het stroomnet loskoppelen (stekker uit het stopcontact trekken). Het oppervlok van de behuizing kan worden gereinig met een zachtde doeck bevochtig in zoepsop. U mag geen schuirmiddelen of chemische producten gebruiken. Afzetting van stof op verluchtingsgleuven, enkel met een borsteltje wegveen en eventueel met een sfzuiiger wegzuigen. De zuigpijp nicht rechtsstreeks gegen het toestel houden.

Veiligheidsaanwijzingen

Bij beschadiging van behuizingen, stekkers, voedingskabels of aan de isolatie, dient het toestel onmiddelijk buiten gebruik te worden gesteld en de voedingsleidingen afgesloten te worden. STROOMSCHOK LEVENSGEVAAR (Stroomstekker het stopcontact trekken!) Schade onmiddelijk door een vakman laten herstellen!

U mag zich nicht trachten de reparatie uit te voeren!

2JAAR BEPERKTE GARANTIE

Voor de duur van tweeJAar na de datum van aankoop wordt gendardeerd, dat de bedwelmend-gas-melder vij is van defecten in material en ontwerp. Dit is slechts van toepassing, wanner het apparat normaal gebrukt worden en regelmatin onderhoven worden. De verplichtingen die onder deze garantie vallen, zich beperkt tot de reparatie of het verrangen van enig onderdeel van de bedwelmend-gas-melder en gelden slechts onder de voorwaarde, dot er geen anbevoegde wijingingen of reparatiepogingen uitgevoerd zich. Deze garantie beperkt op geen enkele wijze uw wettelijk rechten als consument.

Aansprakelijkheidsbeperking: De fabrikant kan Niet aansprakelijk worden gesteld voor verlies of beschodiging van een of andere aand, inclusief de bicomende schade of gewolgschade, die direct of indirect het gewolg is van een storing van dit product in geval van een alarm.

VEILIGHEIDSRichtTIJNEN

Bij schade die door het Niet navolgen van deze gebruikershandleiding wordtverooraakt, vervalt hetrecht op garontie. Voor indirecte schade zich wij Niet aansprakelijk!

Voor schade aan zaken of Personen die door ongeschkke bediening of Niet-opvolgen van de veiligheidsrechtlichen veroorzaakt worden, zich wij Niet aansprakelijk. In deze gezallen verralt elke aanssprak op garantie! Om veiligheids- en vergunningsredenen (CE) is het Niet togetestan om op eigengoutte het product om te bouwen en/of te veronderen.

De montage van het product komt overeen met beschemmingsklasse 1. Als spanningsbron mag uitsluitend een reglementaire netcontactdoos (230V / - 50Hz) van het openbare voedingsnet gebruikt worden. Toestellen die via de netspanning worden geoed, horen nicht in kinderhanden thuis. Wees daarom in aanwezigheid van kinderen extia voorrichtig.

Haal het product Niet uit elkraar! Er bestaat gevaar op een levensgewaar-like elektrische schok!

Laat het verpakkingsmaterialiet achteloos rondslingeren, plastic folie/ zakken, polystyreneidenenz. kunnen in kinderhanden gevaarlijk spellegood worden.

De binneneenheden zijn alleen geschikt voor droge binnenruimtes (geen badkamers of andere vochtige ruimtes). Vermijd dot de apparaten vochtig of nat worden. Er is gevaar op een levensgevaarlijke elektrische schok!

In bedijsgebouwen要去en deeiligeidsvoerschriften van het verbond van bedijsvukverenigingen voor elektrische installmenten en bedijsmiddelen worden gespecteerd. Wend u tot een vokman als u twijfelt over de werkwijze, deeiligeid of de aansluiting van het toestel.

Gao Voorrichtig om met het product - door stoten, slagen of een val van al geinge hoogte worden het beschadigd.

Wijzigingen voorbehonden zonder voorafgaandelijk kennisgeving. In het kader van once productverzorging en optimisierung van once toestellen, kan de inhoud afwijken van de vermeldingen op de verpakking.

NL

Deze gebruksuanwizig is een publicatie van m-e GmbH modern-electronics,

An den Kolonaten 37, 26160 Bad Zwischenahn/Duitsland

Deze gebruksaanwijing voldoet aan de technische eisen bij het ter perse goan. Wizigingen in techniek en uitrusting voorbehonden.
