GEBRUIKSAANWIJZING MIX 5400 BLOMBERG

99635771.qxd 18/02/05 14:44 Page 38Wij streven voortdurend naar verbetering van onze producten. Daarom behouden we ons het recht voor om aan de technische, functionele of esthetische kenmerken van onze producten wijzigingen aan te brengen die in verband staan met technische ontwikkelingen. Belangrijk VVóóóórr iinnssttaallllaattiiee eenn ggeebbrruuiikk vvaann uuww aappppaarraaaatt ddeezzee iinnssttaallllaattiiee-- eenn ggeebbrruuiikkssggiiddss aaaannddaacchhttiigg lleezzeenn.. UU zzuulltt ssnneell ggeewweenndd rraakkeenn aaaann ddee wweerrkkiinngg.. INHOUD

• Veiligheidsvoorschriften

• Beschrijving van uw apparaat

Respect voor het milieu

• Beschrijving van de bovenkant

• Pannen voor inductiekoken

• Welke kookzone gebruiken bij welke pan?

• Beschrijving van de bedieningstoetsen

• Instelling van de standen

• Instelling van de timer

• Gebruik "kinderbeveiliging"

• Beveiligingsfuncties

• Uw apparaat onderhouden

99635771.qxd 18/02/05 14:44 Page 39VEILIGHEIDSVOORSCHRIFTEN Deze kookplaat is door ons ontworpen voorgebruik door particulieren in woningen.Deze kookplaten zijn uitsluitend bestemdvoor het koken van vaste of vloeibare levens-middelen en bevatten geen asbesthoudendeonderdelen.

Restwarmte Een kookzone kan gedurende enkele minutenna gebruik warm blijven.Zolang de zone warm is, staat er een "HH" op dedisplay.Raak de betreffende kookzones dan niet aan.

Kinderbeveiliging Uw kookplaat beschikt over een kinderbeveili-ging die het gebruik van de kookplaat ver-grendelt na afloop of tijdens het koken (ziehoofdstuk: gebruik van de kinderbeveiliging).Vergeet niet de kookplaat te ontgrendelenvoor een volgend gebruik.

Voor de gebruikers van pacemakers en actieve implantaten. De werking van de kookplaat is conform degeldende normen betreffende elektromagne-tische storingen en voldoet aldus volledig aande wettelijke eisen (richtlijnen 89/336/CEE).Om interferentie tussen uw kookplaat en eenpacemaker te vermijden, is het belangrijk datde pacemaker is ontworpen en afgesteld inovereenstemming met de betreffende regle-mentering.Wij kunnen u in dit opzicht enkel garanderendat ons eigen product aan de geldende nor-men voldoet.Wat betreft de technische specificatie van uwpacemaker of eventuele incompatibiliteit, kuntu inlichtingen inwinnen bij de fabrikant van depacemaker of bij uw behandelend arts. Elektrisch gevaar Zorg ervoor dat de voedingskabel vaneen elektrisch apparaat dat is aangeslotenin de nabijheid van de kookplaat, niet incontact komt met de kookzones.Als er een barstje verschijnt in deoppervlakte van de glasplaat dient u hetapparaat onmiddellijk uit te schakelen omhet risico van een elektrische schok uit tesluiten.Verwijder daartoe de zekeringen of schakelde hoofdschakelaar uit.Gebruik de kookplaat niet meer voordat deglazen bovenplaat is vervangen.

Luchttoevoer Luchtafvoer Glaskeramische plaat Vast aansluitsnoer

Het verpakkingsmateriaal is recycleerbaar. Scheid de verpakking volgens de verschillende kenmerken en gooi ze weg in de daarvoor bedoelde containers. Gebruikte apparaten moeten volgens de in uw woonplaats geldende voorschriften worden verwijderd.

99635771.qxd 18/02/05 14:44 Page 4111/ INSTALLATIE VAN UW APPARAAT•• PLAATS Uw apparaat moet zo geplaatst worden datde contrastekker gemakkelijk bereikbaarblijft.De afstand tussen de rand van het apparaaten de muur (of wand) erachter of ernaastmoet minimaal 4 cm zijn (zone A).Uw apparaat kan probleemloos ingebouwdworden boven een keukenmeubel, een ovenof een elektrisch inbouwapparaat.Controleer echter wel of de luchttoevoer en -afvoer niet worden geblokkeerd (ziehoofdstuk "beschrijving van uw apparaat"). INBOUWEN Houd u aan de tekening hierboven.Voor een perfecte afdichting tussen dekookplaat en het werkblad lijmt u deschuimplastic afdichtingstrip volledig rond deonderzijde van de kookplaatrand, daar waardeze op uw werkblad rust.Bevestig de clips op de tafel. 4 cm 4 cm 4 cm 4 cm

lege ruimte Advies Als uw oven onder uw kookplaat is geplaatst, zorgen thermische beveiligingen ervoor dat de kookplaat niet tegelijkertijd kan worden gebruikt met de oven in pyrolyse stand. Uw kookplaat is voorzien van een beveiligingssysteem tegen oververhitting. Deze beveiliging kan bijvoorbeeld worden geactiveerd als de kookplaat is geïnstalleerd boven een onvoldoende geïsoleerde oven. Er verschijnen dan kleine streepjes op de display. Wij raden u aan in dat geval de ventilatie van uw kookplaat te verbeteren door een opening te maken aan de zijkant van uw keukenmeubel (8 cm x 5 cm), en/of isolatiekit voor ovens te gebruiken die verkrijgbaar is via onze After Sales Service onder referentienummer 75X1652. Let op Let er altijd goed op dat de luchttoevoer onder uw kookapparaat niet wordt geblokkeerd. Ongeacht waar u de inductiekookplaat installeert, een goede ventilatie is altijd belangrijk. 5511•• 5588//7777 66,,44 5566//7755

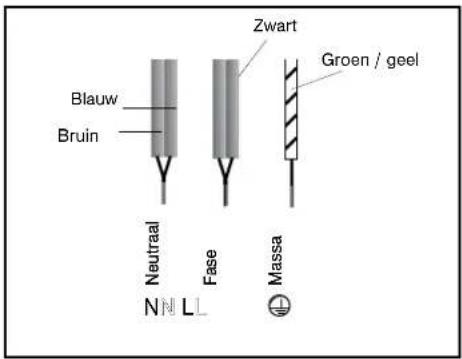

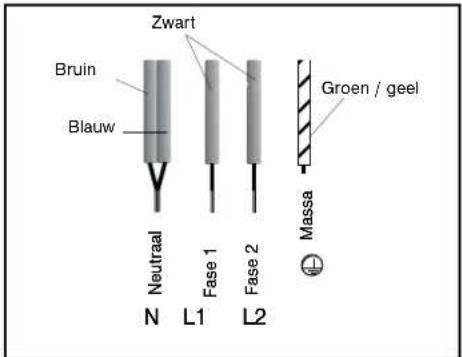

Aansluiting 220-240 V eenfasig Zekering 3322ampère. Let op Indien de kabel is beschadigd, moetdeze worden vervangen door de fabrikant,de after sales service of een persoon vanvergelijkbare kwalificatie. Dit om gevaar tevoorkomen.Bij een driefasige aansluiting 400 V 2N dient ubij storing te controleren of de nulleider vanuw kookplaat goed is aangesloten.Deze kookplaten dienen te worden aangeslo-ten op het elektriciteitsnet via een stopcon-tact en in overeenstemming met de normCEI 60093 of via een omnipolaire schakelaaren volgens de geldende installatievoorschrif- ten. Wanneer de kookplaat onder spanning wordtgebracht en na langdurige stroomonderbre-king zal een codering oplichten op het bedie-ningspaneel. Deze verdwijnt automatisch naongeveer 30 seconden of als u op een van deknoppen van het paneel drukt. Dit signaal isnormaal en in voorkomende gevallen bestemdvoor de after sales service. De gebruiker vande kookplaat hoeft er in geen enkel geval re-kening mee te houden. AANSLUITING

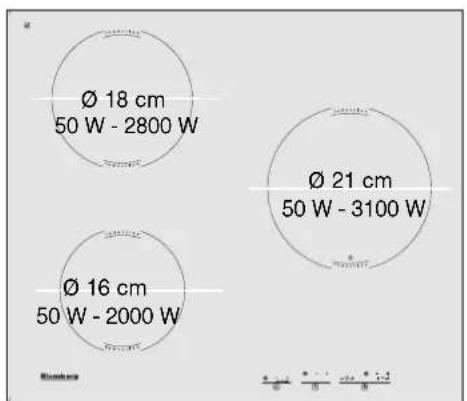

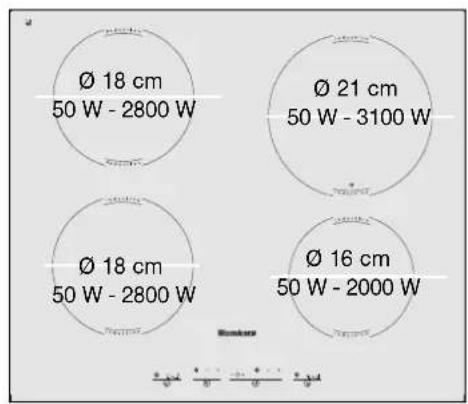

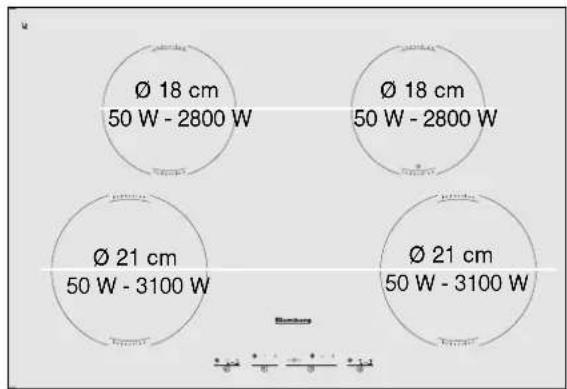

MMIINN 55330000 Ø 16 cm 50 W - 2000 W Ø 18 cm 50 W - 2800 W Ø 21 cm 50 W - 3100 W MMIINN 55440000 Ø 16 cm 50 W - 2000 W Ø 18 cm 50 W - 2800 W Ø 18 cm 50 W - 2800 W Ø 21 cm 50 W - 3100 W Ø 18 cm 50 W - 2800 W Ø 18 cm 50 W - 2800 W Ø 21 cm 50 W - 3100 W MMIIXX 55440000 Ø 21 cm 50 W - 3100 W 99635771.qxd 18/02/05 14:44 Page 44Advies Om te controleren of uw pan geschikt is: Zet de pan op een kookzone in stand 4.Als de display niet knippert, is uw pangeschikt.Als de display knippert, is uw pan nietbruikbaar voor inductiekoken.U kunt ook een magneet gebruiken.Als de magneet aan de bodem van de pan"kleeft", is de pan geschikt voorinductiekoken.22/ GEBRUIK VAN UW APPARAATKookzone Te gebruiken pan 1166 ccmm 1100 .......... 1188 ccmm 1188 ccmm 1122 .......... 2222 ccmm 2211 ccmm 1188 .......... 2244 ccmm

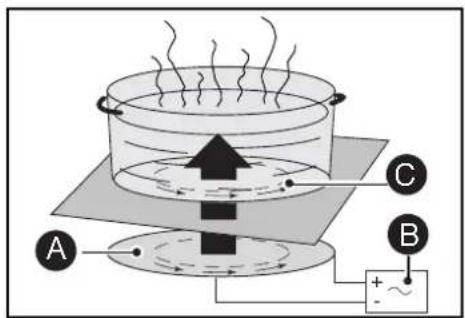

Het principe van inductiekoken Het principe van inductiekoken berust op eenmagnetisch verschijnsel.Zodra u uw pan op een kookzone zet en hetapparaat aanzet, gaan de elektronische scha-kelingen van uw kookplaat in de bodem vanuw kookpan "inductie" stromen produceren,hetgeen de temperatuur onmiddellijk ver-hoogt. Deze warmte wordt doorgegeven aande levensmiddelen in de pan die u zo,afhankelijk van uw instelling, zachtjes kuntlaten pruttelen of snel kunt dichtschroeien.•• Kookpannen De meeste pannen zijn geschikt voor induc-tiekoken.Alleen glazen en aarden kookpannen, alumini-um pannen zonder speciale bodem, koperenpannen en bepaalde kookpannen van niet-magnetisch roestvrij staal zijn niet geschiktvoor inductiekoken.Wij adviseren u kookpannen te kiezen meteen dikke platte bodem. De warmte wordt be-ter verspreid en het kookproces verloopt ge-lijkmatiger.Als u een pan kiest met dit logo op de bodemof op de verpakking bent u ervan verzekerddat de pan onder normale gebruiksomstan-digheden perfect geschikt is voor uw kook-plaat.Om u bij uw keuze van kookpannen te helpen,leveren wij bij deze handleiding een lijst metkeukengerei.

InductieschijfElektronische schakelingInductiestromen

De timer werkt alleen indien de betreffendekookzone is ingeschakeld.Druk op de - of + toetsen van de timer om de-ze in te schakelen.Druk op - of + om de instelling van de timer tewijzigen.Om de timer handmatig te stoppen drukt u totde 0 verschijnt.Na het koken verschijnt een 00en hoort u een ppiieeppttoooonn ; om de pieptoon te stoppen drukt uop een van de bedieningstoetsen van de be-treffende kookzone, welke maakt niet uit. Denul zal dan ook verdwijnen.Als u niet op een toets drukt zal de pieptoonna 1 minuut vanzelf stoppen en zal de 0 ver-dwijnen. GEBRUIK "KINDERBEVEILIGING" Uw kookplaat beschikt over een kinderbeveili-ging die de bedieningstoetsen vergrendelt nahet gebruik van de kookplaat (bijvoorbeeldvoor het reinigen van de kookplaat) of tijdenshet koken (om de instellingen te bewaren).Uit veiligheidoverwegingen blijft de "stop"toets altijd actief. U kunt daarmee een verwar-mingszone uitzetten, zelf tijdens vergrende-ling.••Hoe kunt u vergrendelen?Boven een hangslotje vindt u de toetsen voorvergrendeling

Druk gelijktijdig op deze ver-grendelingtoetsen totdatop de display verschijnt.Na enkele seconden ver-dwijnt de displayvermelding.Zodra u op een toets drukt, on-geacht welke toets dat is, ver-schijnt de displayvermelding weer.••Hoe kunt u ontgrendelen?Druk gelijktijdig op de vergrendelingstoetsen- + totdat het vergrendelingsteken van de dis-play verdwijnt.BelangrijkVergeet niet uw kookplaat teontgrendelen als u hem weer wilt gaangebruiken (zie hoofdstuk "gebruikkinderbeveiliging").22/ GEBRUIK VAN UW APPARAAT AANZETTEN Druk op de aan/uit toets van de te gebruikenzone. Een knipperende 00betekent dat de kook-zone is ingeschakeld. U kunt nu het gewenstekookvermogen instellen.Indien u geen kookvermogen instelt zal dekookzone automatisch worden uitgeschakeld.

INSTELLEN VAN HET KOOKVERMOGEN

Druk op de toetsen voor instelling van hetkookvermogen + of -.

Aan/uit toets.Toetsen voor het instellen van hetkookvermogen - +.Toetsen voor het instellen van de timer.

AdviesGebruik bij voorkeur kookzones aanverschillende zijden van de kookplaat.Bij gebruik op maximaal kookvermogen vanéén enkele zijde zal het kookvermogen aande andere zijde beperkt worden, hetgeenzichtbaar wordt gemaakt op de displays.

• Restwarmte Na intensief gebruik van een kookzone kandeze nog enige minuten warm blijven.Zolang de zone warm is, staat er een "HH" op dedisplay.Raak de betreffende kookzones dan niet aan.
• Temperatuurbegrenzer Elke kookzone is voorzien van eenveiligheidssensor die voortdurend detemperatuur van de bodem van de kookpancontroleert. Als u een lege pan op eeningeschakelde kookzone laat staan, zal dezesensor automatisch de temperatuur van dekookplaat aanpassen zodat uw keukengerei ofde kookplaat niet wordt beschadigd.
• Veiligheid "kleine voorwerpen" Een klein voorwerp (zoals een vork, een lepelof een ring …) op de kookplaat wordt door dekookplaat niet als kookpan gedetecteerd.De display knippert en de kookplaat wordtniet ingeschakeld. Let op Als er verschillende kleine voorwerpen samen op de kookplaat liggen kunnen deze op de kookzone wel gedetecteerd worden als een kookpan. De display geeft het kookvermogen aan: de kookplaat kan aan gaan en de voorwerpen worden warm.

• Bescherming bij overkoken In de volgende 3 gevallengaat de kookplaat uit (enverschijnt het symbool hier-naast):--Bij overkoken over de bedieningstoetsenheen.--Bij een natte doek op de toetsen.--Bij een metalen voorwerp op de bedie-ningstoetsen.Nadat u de kookplaat en de toetsen schoonheeft gemaakt of het voorwerp weg heeft ge-haald, kunt u verder gaan met koken.
• Auto-Stop systeem Uw kookplaat is uitgerust met eenbeveiligingsfunctie, het ""AAuuttoo--SSttoopp ssyysstteeeemm""

Als u vergeet een kookplaat uit te zetten nagebruik, zal het ""AAuuttoo--SSttoopp ssyysstteeeemm""

vergeten kookzone na een in de fabriekingestelde tijd uitschakelen (zie tabelhieronder).Bij deze beveiliging wordt de uitschakelingvan de kookzone aangegeven door een "AA" inde display. Dit verdwijnt weer als u op eentoets van de display drukt, ongeacht welketoets dat is. KookvermogenDe kookzone wordtautomatisch uitgeschakeld natussen11 .... 44 88 uur tussen55 .... 77 22 uur voor

99635771.qxd 18/02/05 14:44 Page 47UW APPARAAT BESCHERMEN Zet kookpannen niet te hard op de kookplaat neer: De glaskeramische kookplaat is zeer stevig, maar niet onbreekbaar. Leg geen warme deksel plat op de kookplaat. Door een 'zuigeffect' kan de glaskeramische plaat beschadigd raken. Schuif de pannen niet over de glasplaat, dat kan op den duur beschadiging veroorzaken van de lijnen op de glaskeramische plaat. Zet geen pannen op de lijst of kap (afhankelijk van het model). Gebruik geen pannen met ruwe of oneffen bo- dem: er kunnen stoffen onder blijven steken die vlekken of krassen op de kookplaat kun- nen veroorzaken. Beschadigingen die de werking van de kookplaat niet storen of onmogelijk maken, vallen niet onder de garantie van dit apparaat.

Berg uw onderhoudsproducten of ontvlamba- re producten niet op in het meubel onder de plaat. Verwarm geen gesloten conservenblikken; die zouden kunnen ontploffen. Dat geldt uiteraard voor alle kookstanden. Gebruik nooit aluminiumfolie voor het berei- den van gerechten. In aluminium verpakte pro- ducten of producten in een aluminium bakje nooit rechtstreeks op de kookplaat zetten. Het aluminiumfolie smelt en brengt onherstel- bare schade toe aan uw kookapparaat. Laat geen voorwerpen op de kookplaat liggen (ongewenst inschakelen van de kookplaat, krassen, ...). Gebruik geen stoomreiniger. De met kracht ontsnappende stoom kan de kookplaat scha- de toebrengen. SSOOOORRTTEENN VVLLEEKKKKEENN Lichte vlekken. Ingebakken vlekken. Aankorsting van overgekookte suiker, gesmolten plastic. Kringen en kalkaanslag. Glanzend metalen kleuringen. Wekelijks onderhoud. RREEIINNIIGGIINNGGSSMMEETTHHOODDEE Het te reinigen gebied met warm water doorweken, daarna afvegen. Het te reinigen gebied met warm water doorweken, een speciaal glaskrabbertje gebruiken om het ergste vuil te verwijderen, daarna met de schuurzijde van een huishoudsponsje het resterende vuil verwijderen en afvegen. Warme schoonmaakazijn op de vlekken aanbrengen, in laten werken en afvegen met een zachte doek. Een speciaal product voor vitrokeramisch glas aanbrengen op de glasplaat, bij voorkeur met silicone (beschermend effect). GGEEBBRRUUIIKK Huishoudsponzen. Huishoudsponzen. Speciaal glaskrabbertje. Schoonmaakazijn. Speciaal product voor vitrokeramisch glas. CrèmeHuishoudsponsje speciaalvoor fijn vaatwerkSchuursponsPoeder

Let op Indien u een barstje of scheurtje vaststelt op de glaskeramische plaat, hoe klein dat scheurtje ook is, dient u onmiddellijk uw apparaat uit te schakelen om het risico op een elektrische schok te voorkomen. Neem contact op met de After Sales Service. U CONSTATEERT: MOGELIJKE OORZAKEN: WAT MOET U DOEN: Het display licht op. De installatie slaat door. Slechts één zijde werkt. Bij het eerste gebruik komt er een vreemde geur van de kookplaat af. Normale werking. Verkeerde aansluiting van de kookplaat. Nieuw apparaat. Niets. Controleer de aansluiting. Zie hoofdstuk aansluiting. Laat elke kookzone een half uur een volle pan water verwarmen. De kookplaat werkt niet en er verschijnt niets op de display. De kookplaat werkt niet en er verschijnt een ander bericht. Het apparaat krijgt geen stroom. Defecte voeding of foute aansluiting. De elektronische schakeling werkt slecht. Controleer de zekeringen en de elektrische hoofdschakelaar. Neem contact op met de After Sales Service. De kookplaat stopt, u hoort onge- veer om de 10 seconden een "PIEP" en op de display verschijnt of F7. Een reeks kleine of F7 ver- schijnt. Na een kookzone in werking te hebben gesteld, blijft de display van het bedieningspaneel knippe- ren. De pannen maken lawaai tijdens het koken. Uw kookplaat maakt een tikkend geluid tijdens het koken. De ventilator blijft enkele minuten doorwerken na uitschakeling van de kookplaat. Er is iets overgekookt of een voorwerp bedekt het bedie- ningspaneel. De elektronische schakelingen zijn warm geworden. De gebruikte pan is niet geschikt voor inductiekoken of heeft een diameter die kleiner is dan 12 cm (10 cm voor kookzone van 16 cm). Normaal voor sommige typen pannen. Wordt veroorzaakt door de doorstroming van de energie van de kookplaat naar de pan. Afkoeling van de elektronica. Normale werking. Reinig het voorwerp of ver- wijder het en ga verder met koken. Zie hoofdstuk inbouw Zie hoofdstuk kookpannen voor inductiekoken. Niets. Er is geen gevaar, noch voor uw kookplaat noch voor uw pan. Niets.

• Bij het aansluiten U CONSTATEERT: MOGELIJKE OORZAKEN: WAT MOET U DOEN: U CONSTATEERT: MOGELIJKE OORZAKEN: WAT MOET U DOEN:
