GEBRUIKSAANWIJZING BO613 BOMPANI

Handleiding voor installmentie en gebruik van gas-, gemengde en elektrische fornuizen. Serie:

66 N

IT

Ventilatie van de ruimte 43

Plaatsing 43

Aansluiting op de gastoevoer 43

Aanpassing aan verschillende gastypes 43

Afstelling van het " Minimum "van

de branders van de kookplaat 43

Aansluiting op het elektriciteitstnet 44

Voor de gebruiker 45-48

Ventilatie van de ruimte 45

Ontsteking van de branders 45

Ontsteking van de gasgrill 45

Gebruik van de branders van de kookplaat 45

Gebruik van elektrische plaatjes 45

Gebruik van de gasoven 45

Gebruik van de gas- of elektrische grill 46

Elektrisch-statice oven 46

Elektrisch-statice oven 4 New 46

Elektrisch multifunctieoven 46

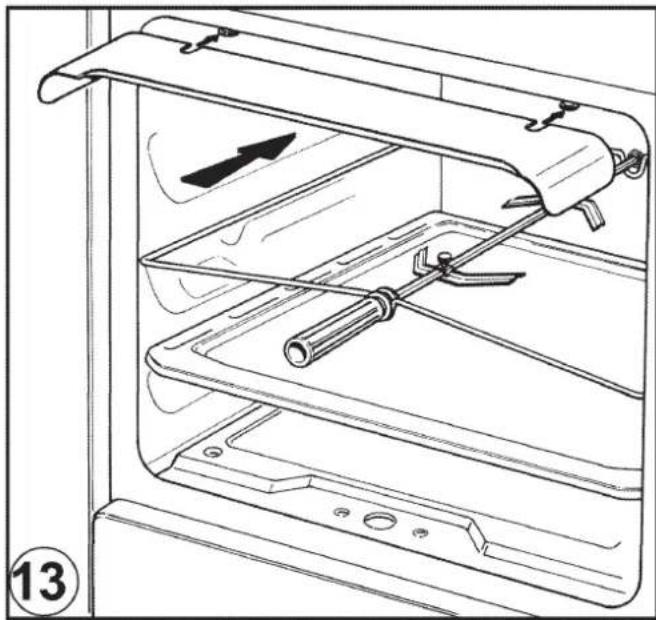

Gebruik van het draaispit 47

Oven metthermostat. 47

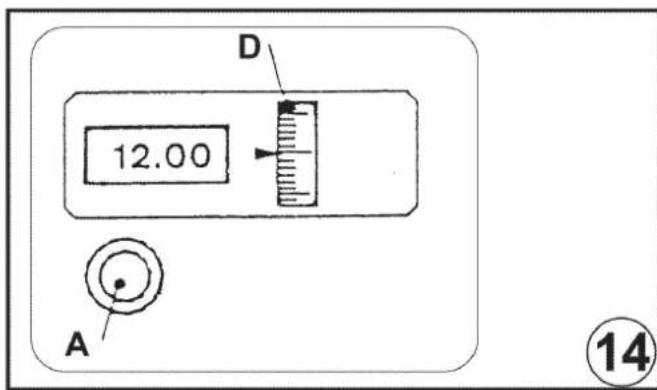

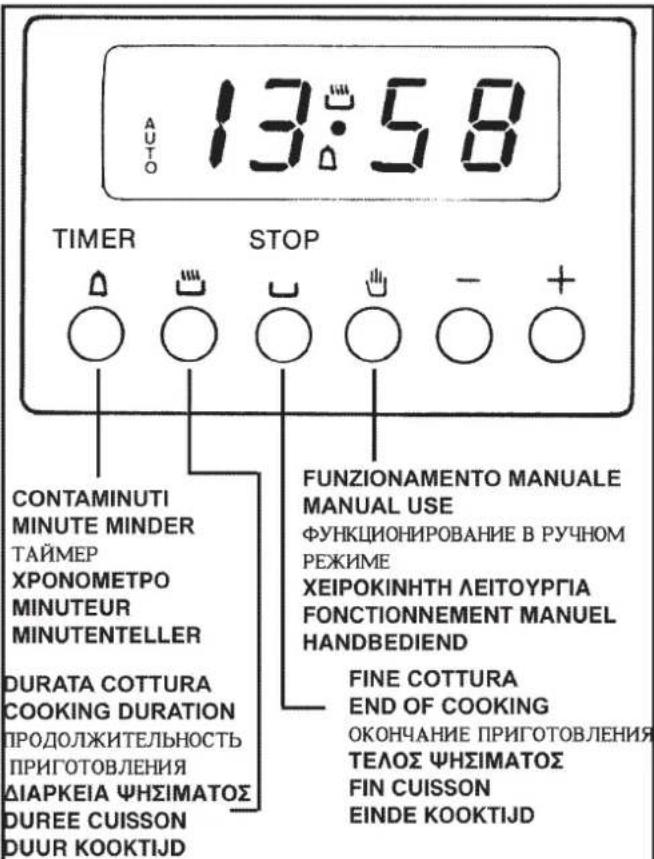

Programming van het eind van de

kooktijd met een digitale klok 47

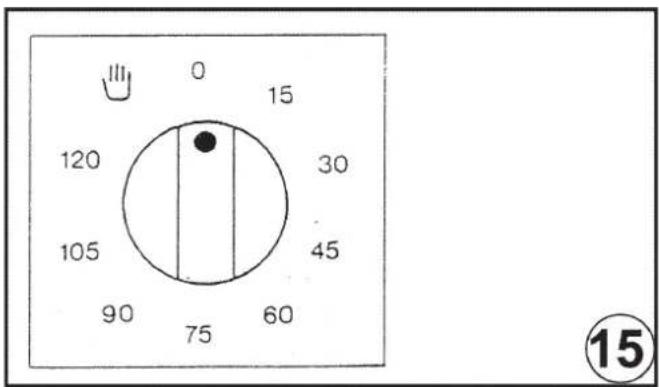

Einde koektijd programmeren

meteen enkele knop 47

Algemene aanbevelingen en opmerkingen 48

Afbeeldingen 49-52

• Wij wilten U danken voor het kiezen van een van de kwaliteitssprodukten van ons bedrijf en het is once nadrukkelijke wens dat dit apparaat za beantwoorden aan de hoge eisen die U er terecht tijdens de aankoop aan heeft gesteld. U wordt waarom verzocht de instructies in deze handleiding goed te lezen en nauwgezet op te volgen; het spreekt vanzelf dat uitsluitend die paragrafen in beschouwing dienen te worden genomen die betrekking hebben op accessoires en bedieningsknoppen welke op Uw apparaat aanwezig zijn. De fabrikant onthoudt zich van elke aansprakelijkheid voor schade aan Personen of zaken veroorzaakt door een slechte installmentie of een Niet juist gebruik van het apparaat.
• Ons bedrijf houdt zich hetrecht voor om, ook zonder kennisgeving vooraf, met het oog op technische verbeteringen en/of een steeds betere kwaliteit van het Produkt, veranderingen aan te brengen, die in ieder geval op generlei wijze ongemak bij de gebruiker zullen veroorzaken.
• Voor het bestellen van onderdelen dient het nr. van het modelen het serialummer dat op het specialeplaatje staat afgedrukt op het bij uw wederverkoper ingediende verzoek te worden vermeld. Hetplaatje is zichbaar door de bordenopwarm-ruimte te openen (indien aanwezig) of bevindt zich aan de achterkant van de fornuizen.
• HET APPARAAT STEMT OVEREEN MET DE RICHTLIJNEN: - EEG 90/396
• EEG 73/23 en 93/68
• EEG 89/336 (Radiostoringen)
• EEG 89/109 (Contact met levens-middelen)

VOOROPSTELLING

• Uitsluitend de gedeelten en hoofdstukken met betrekking tot de accessoires aanwezig in het door u gekochtte fornuis zijn van belang in deze handleiding.

Nominate Formuizen buitenafmetigen 60x60
Hoopte bij het werkblad cm. 86,5	cm. 143,0
Hoopte met geopend deksel	cm. 60,0
Diepte bij gesloten deur	cm. 104,0
Diepte bij geopende deur	cm. 60,0
Breedte

Nuttige afmetingen	Oven		Oven
	60x60 statisch		60x60 met ventilator
Largeur	cm.	45	cm.	41
Profondeur	cm.	47	cm.	38
Hauteur	cm.	34	cm.	31
Volume	I.	72	I.	50

Cat. zie typeplaatje met de functiegegevens op de omslag;

Klasse 2.1

Fornuis van het type " X "

1,5 kW - Normaal plaatje

2,0 kW - Snel plaatje

VERMOGEN ELEKTRISCHE OVEN 60x60

bodem hemel totaal

multifunctie oven 1,5

W 0,7kW

2,2 kW

ronde ovenweerstand 2,0 kW

grill 2,0 kW

TOEBEHOREN

Alle modellen zijn uitgerust met een branderebeveiliging voor zowel de oven als de grill. Afhankelijk van de modellen konnen de formuizen verder� uitgerust met:

-veilgheidsinrichting voor een ofmeer
branders van de kookplaat;
- elektrische ontsteking bij de bovenste branders;
- elektrische ontsteking bij de oven-en grillbranders;
- zelfreinigende ovenwanden;
-thermostat (of kraantje) voor de oven;
- elektrische verlichting in de oven;
- braadspit;
- grillbrander;
-mechanischekeukenwekker;
- pannenbescherming;
- één ofeer elektrischeplaatjes;
- schakelklok einde kooktijd met digitaal uurwerk;
- schakelklok einde kooktijd met enkele bediening;
- elektronische schakelklok;

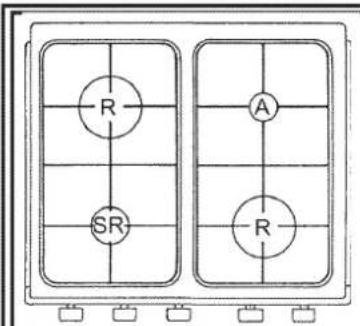

Voor de POSITIES VAN DE BRANDERS zie figuur 1 op het eind van deze handleiding.

Voor het ELEKTRISCHE SCHEMA zich figuur 2 op het eind van deze handeiding.

Het elektrische vermogen staat vermeld op het plaatje met het serienummer. Dit plaatje is zichbaar door de bordenopwarmruimte te openen (indien aanwezig) of bevindt zich aan dechyterkant van het fornuis.

Een kopie van hetplaatje is op de omslag van de handleiding geplakt (alleen voor gas- of gemengde fornuizen).

NLInstallatie

INSTALLATIE

De installmentie moet worden uitgevoerd door een deskundige, die zich aan de geldende normenClient te houden.

Vór de installmentie controleren of de karakteristieken van het lokale gas-distributienet (aard en druk van het gas) overeenstemmen met de afstelling van het apparaat.

De afstellingsvoorwaarden van het apparatusaat staan op het etiket op de omslag beschreven.

Dit apparaat is nicht aangesloten op een afvoerinrichting voor verbrandingsprodukten. Deze za moeten worden geinstalleerd en aangesloten overeenkomstig de geldende installmentievoorschriften.

Dit apparaat mag uitsluitend in permanent geventileerde ruimtes en overeenkomstig de nationaal geldende normen worden geinstalleerd en functioneren.

VENTILATIE VAN DE RUIMTE

Voor een juiste verbranding van het gas en een goede ventilatie dieren de ruimtes waarin gasapparaten worden geinstalleerd goed te worden gelucht.

Vooral de toevoer van de lucht,oodzakelijk voor de verbranding mag nooit minder dan 2m^3 /h per elke kW nominaal geinstalleerde capacititeit bedragen.

PLAATSING

Het fornuis ontdoen van alle verpakkingsaccessoires, met inbegrip van de folies die verchroomde of inox gedeelten bedekken.

Het fornuis op een droge, makkelijk toegankelijkke en tochtvrijplekplaatsen.Deoodzakelijkke afstand van warmtegevoelige wanden (hout, linoleum, papier enz.) in ache nemen.

Het fornuiis要去 vrijstaand worden geinstalleerd (klasse 1).

Alvorens over te gaan tot aansluiting op het gasnet controleren of de afstelling van het fornuis overeenkomt met het type gas waar hij mee zal worden gevoed. Als dit Niet het geval mayt+zijn要去 het fornuis worden aangepast zoals beschreven in de paragraaf "Aanpassing aan de verschillende gassen". De aansluiting op het gasnet worden aan de rechterkant uitgevoerd. Als de slang achefter de keuken langs要去 lopen,要去 deze langs de onderkant van het fornuis lopen omdat hier de temperatuur ongeveer 50^ za bedragen.

• Niet flexibele aansluiting (zie fig. 3-A):
  De aansluiting op het gas kan met een metalen pijp (A) worden uitgevoerd. Hiertoe de slangaansluiting (indien al gemonteerd) verwijderen en het Niet flexibile verloopstuk op het met schroefdraad uitgevoerde verloopstuk van het inlaatstuk draaien; het voor de Niet-flexibile verbinding te gebruiken verloopstuk bevindt zich, indien Niet reeds op het inlaatstuk gemonteerd, bij de andere accessoires van het fornuis.

• Aansluiting met rubberen slang op slanghouser (zie fig. 3-B en C):

• Deze aansluiting worden uitgevoerd met een rubberen slang waarop het conformiteitsmerk met de geldende normen staat afgedrukt. Deze slang要去 op de aangegeven datum worden verrangen en dient aan beiden uiteinden met behulp van genormaliseerde slangklemmen bevestigd en over de volledige lengte voor inspectie toegankelijk te zijn.

• Aansluiting met een flexibele metalen slang (A):

Deze aansluiting worden uitgevoerd met een slang overeenkomstig de geldende nationale normen, die, met plaatsing van de speciale sluitende pakking op het verloopstuk worden geschroefd.
- Na installment de goede aflsuiing van de verbindingen controeren.
- Voor het functioneren met B/P controlleren of de gasdruk overeenkomt met die vermeld op hetplaatje met serialummer.

BELANGRIJK:

-Uitsluitend genormaliseerde rubberen slangen gebruiken. Voor

gebruik bij LPG een slang en drukregelaar overeenkomstig de geldende nationale normen gebruiken

• Knikken in de slang voorkomen en een gegaste afstand ten opzichte van de warme wanden in acht nemen.
• V verwijzingen maar de installmentie-voorwaarden voor de aansluiting van het apparatus op het gas:

NL: ISO 7-1

Als het fornuis nicht afgesteld macht zich voor het specifieke aanwezigte type gas,要去hijindez volgorde worden aangepast:

• vervanging van de inpuieters (raadpleeg de tabel op pag. 42);
• afstelling van de primaire lucht;
• afstelling van de "minima";

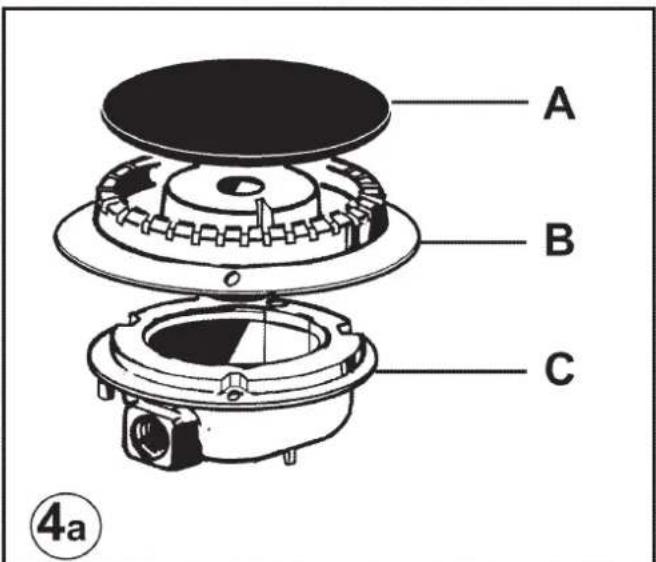

VOOR HET VERVANGEN VAN DE INSPIITERS VAN DE BRANDERS VAN DE KOOKPLAAT (fig. 4a) :

• het rooster, de vlamverdelers (A) en de branders (B) verwijderen;
• de inspuieter onderin jegere houder (C) losschroeven en verwijderen;
• de inspuieter verrangen overeenkomstig de tabel van pag. 42, en het neue exemplaar goed en volledig vastschroeven;
• controlleren of er geen gaslekken zich;
• de branders, vlamverdelers en het rooster werk谈起gplaatsen.

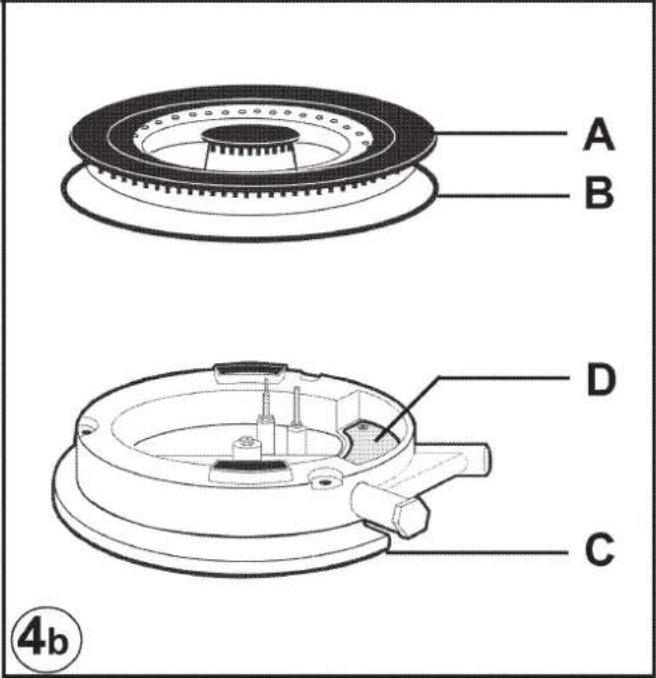

Bijen brander met driedubbele vlamkroon (fig. 4b), moet u:

• de hierboven beschreiben handelingen uityoeren en daarnaast
• de twee schroeven waarmee het beschermende plaatje (D) is bevestigd, losschroeven en de inspuiter aan de zijkant verwangen overeenkomstig de tabel van pag. 42 en het neue exemplaar goed en volledig vastschroeven.

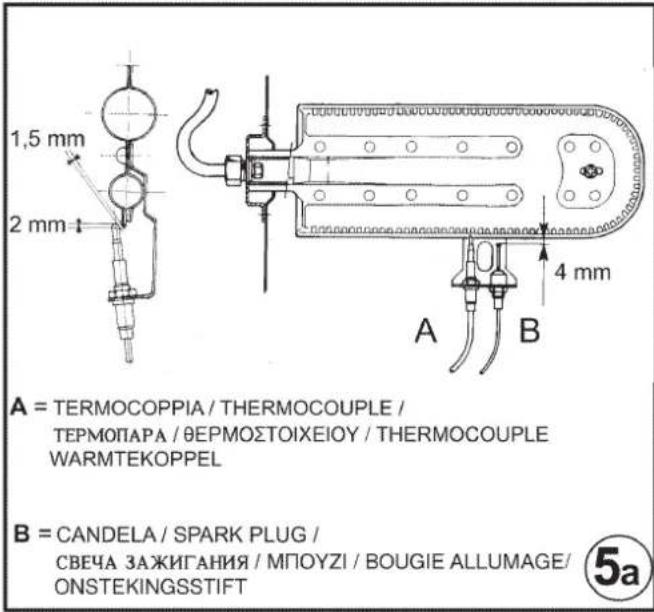

VERVANGING VAN DE INSPUITER VAN DE OVENBRANDER (Fig. 5a)

• De bevestigsschroeven van de ovenbodem losdraaien;
• de bodem van de oven verwijdersen (na achefteren duwen en oplichten);
• de brander van de oven verwijderen na de bevestigingschroef te hebben verwijderd;
• de inspuieter verwangen met behulp van een pijpsleutel nr. 7.

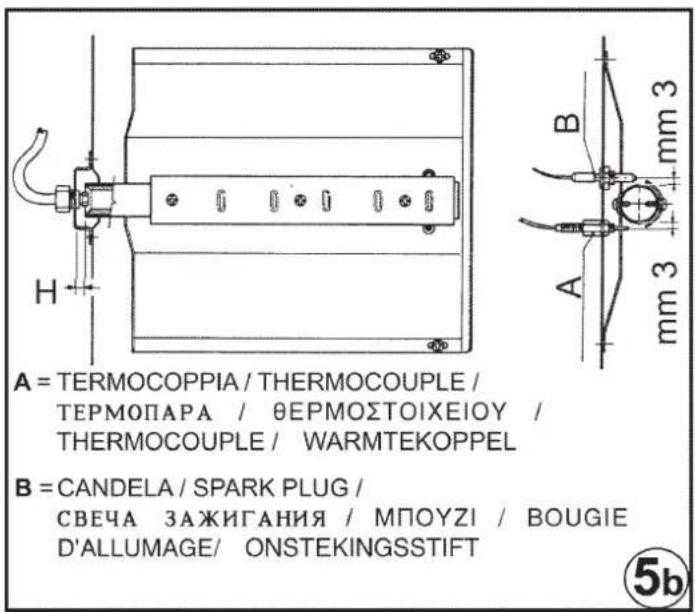

VERVANGING VAN DE INSPUITER VAN DE GRILLBRANDER (Fig.5b)

• Na de twee bevestigingsschroeven te hebben verwijderd de brander verwijderen;
• de inspuiher verrangen met behulp van een pijpsleutel nr. 7.

BELANGRIJKE AANBEVELINGEN:

• De inspuiers nooit te strak aandraaien;
• na voltooing van de verranging alle inpuiers op lekkages controlleren.

AFSTELLING VAN HET "MINIMUM" VAN DE BRANDERS VAN DE KOOKPLAAT

Als het fornuis op vloeijaar gas要去 werken (B/P),要去 de bypass van de kraantjes volledig worden dichtgedraaid.

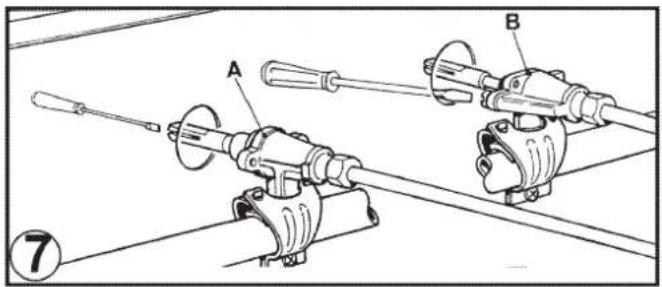

Het fornuis kan met kraantjes van het type "A", die de by-pass binnenin hebben (toegang worden verzregen met behulp van eenkleine schroevedraaier in staafje) of type
"B" die de by-pass buiten hebben, aan de rechterkant (toegang isrechtstreeks). Zie fig. 7.
Als het fornuis op aardgas moet werkken moet op de volgende wijze voor beiden soorten kranen te werk worden gegaan:
- De brander ontsteken met de vlam in de maximale stand;
- de knop verwijderen door te trekken, zonder het frontpaneel als hefboom te gebruiken, waar die beschadigd zou+kennen raken;
- met eenkleine schroevedraier de by-pass ongeveer 3 slagen losdraaien (de schroevedraier linksom draaien);

NL Installatie

• het staafje van de kraan nogmaals tot het eind linksom draaien: de vlam za nu zo hoog möglichkহn;
• de by-pass uiterst langzaam,[zonder druk uit te oefenen op de as van de schroevedraaier wee dichtdraaien, tot de vlam op het oog tot 3/4 is verminderd. De vlam moetECHter, ook bij lichte tocht, voldoende stabel zich.

AFSTELLING VAN HET "MINIMUM" VAN DE BRANDER VAN DE OVEN

Als het fornuis op vloeibaar gas moet functioneren (B/P),要去 de by-pass van de kraantjes volledig zich worden gedraaid.

Als het fornuisECHTER op aardgas moet werken wordt als volgt te werk gegaan:

• De bodem van de oven verwijderen (aar achteren duwen en oplichten);
• de brander van de oven aansteken door de wijzer van de knop in de stand "maximum" tezetten;
• de deur van de oven sluiten;

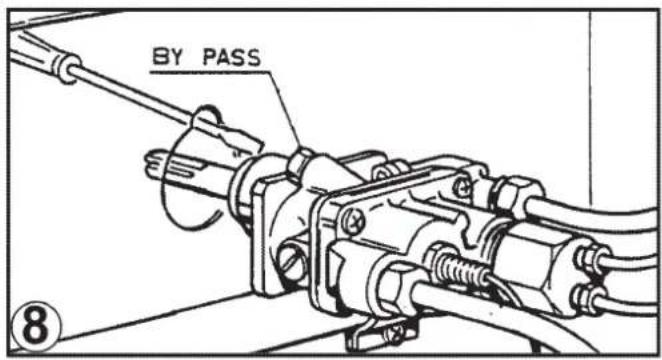

• een schroevedraier op de by-pass van de thermostatat de kraanplaatsen (zie fig. 8);
• de by-pass onceveer 3 slagen losdraaien;
• na ongeveer 5 of 6 min., de wijzer van de knop op de "minimum" standplaatsen;
• de by-pass uiterst langzaam waar dichtdraaien, en door het venster van de (dichte) deur het verlagen van de vlam observeren tot de tong van de vlam ongeveer 4mm . hoog is. Het worden aangeraden de vlam Niet te laag in te stellen. De vlam要去 stabel bijven, ookijdens het abrupte openen en sluiten van de deur.
• de brander doven en de bodem opniew monteren.

AANSLUITING OP HET ELEKTRICI-TEITSTNET

Alvorens tot de aansluiting over te gaan, controeren of:

• de netspanning overeen stemt met die aangegeven op het plaatje met het serienummer;
• de aardaansluiting efficien is.

Als het stopcontact Niet eenvoudig toegankelijk is dient de installateur een onderbrekingsschakelaar met contact-openingen van minimaal 3mm te installereren.

Als het apparaat met een kabel zonder stekker is uitgevoerd,要去 de te gebruiken stekker genormaliseerd zijn en dient er rekening mee te worden gehonden dat:

• de geel-groene draad voor de aardaansluiting要去 worden gezruikt;
• de blauwe draad een neutrale leider is;
• de bruine draad voor de fase is;
• de kabel nicht met wanden warmer dan 75^ in aanraking mag komen;
• bij verranging, de kabel van het H05RR-F of H05V2V2-F type dient teijken, met een geschikte doorsnede (zie schema's fig. 2)
• als het apparaat zonder kabel macht zich geleverd, dient een kabel van het H05RR-F of H05V2V2-F type met een geschikte doorsnede te worden gebruikt (zie schema's fig. 2).

BELANGRIJK: de fabrikant onthoudt zich van enige verantwoordelijkheid voor schade voroorzaakt door het Niet naleven van de voorschriften en geldende normen. Het worden aanbevolen de correcte aansluiting van de aardverbinding van het apparaat te controleren (zie schema's fig. 2).

FORNUIZEN UITGERUST MET ELEKTRISCHE ONTSTEKING

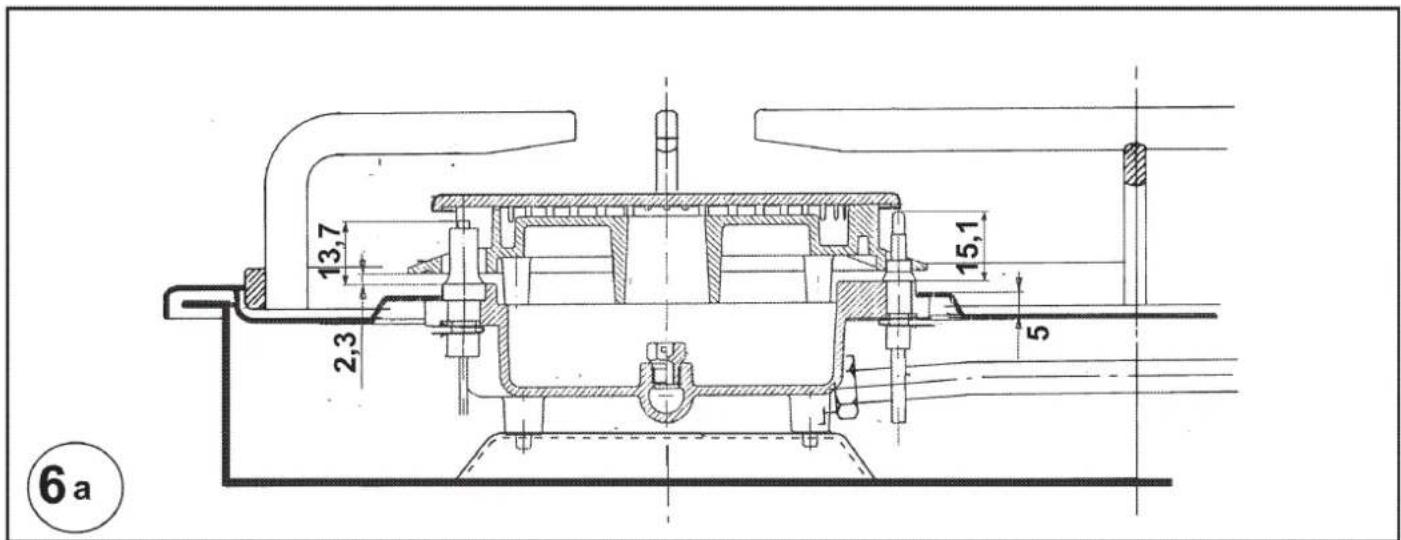

De juiste afstanden:tussen de elektrode en de brander,zijn vermeld in de figuren 5a,5b,6a,6b.

Als er geen vonking plaatsvindt is het better Niet te vaak te proberen: de generator zou beschadigd;kennen raken. Mogelijkereoorzaken van het afwijkend- of Niet goed functionerenkcennen zijn:

• native, aangekoekte of kapotte ontstekingsstift;

• v erkeerde afstand:tussen brander en elektrode;

• d r aad maar de ontstekingsstift kapot of zonder isolatie;

• v-onk ontlaadt maar de massa (in andere gedeelten van het fornuis);
• de generator of de microschakelaar kapot;
• luchtophoping in de leidingen (vooral na Langeperiodes van stilstand);
• v erkeerd gas-luchtmengsel (slechte carburatie).

DE BEVEILIGINGSINRICHING

De juiste afstand tussen het uiteinde van het gevoelige element van het warmtekoppel en de brander is aangegeven in de figuren 5a,5b,6a,6b.

Om de efficicntie van de klep te controlleren als volgt te werk gaan:

• de brander aansteken en gedurende 3 min. lien branden;
• de brander doven door de knop in de sluitingsstand teplaatsen (●);
• na 90 seconden de wijzer van de knop op de stand "open"plaatsen.
• de knop in deze stand lately en een brandende lucifer bij de brander honden: DEZE MOET NIET GAAN BRANDEN.

Tijdoodzakelijk om tijdens het ontsteken de magneet te bekrachtigen: ongeveer 10 seconden;

Tijdoodzakelijk voor de automatische ingreep na het doven van de vlam: Nieteer dan 90 seconden.

WAARSCHUWINGEN

• Alvorens tot technische ingren op het fornuis over te gaand dient de stekker uit het stopcontact te worden verwijderd en de gastroevoer onderbroken.
• De contrôle op eventuele lekkages dient nicht met behulp van een lucifer te worden uitgevoerd. Als men Niet de beschikking heeft over een speciala controleapparaat, kan schuim of zeepsop worden gelebruikt.
• Bij het sluiten van de kookplaat erop toezien dat de draden van de ontstekingsstiften (indien aanwezig) zich nicht in de nabijheid van de inspuiers bevinden, om te voorkomen dat zij waarop komt te rusten.

NL Voor de gebruiker

GEBRUK VAN HET FORNUIS

VENTILATIE VAN DE RUIMTE

Het gebruik van een apparaat voor het koken op gas za leiden tot de produitie van warmte en vocht in de ruimte waar het apparaat zich bevindt. Er moet op worden toegezien dat het formuis.altijd goed isGeVentileerd: de naturulijke ontluchtingsopeningen geopend latent, of een gedworgen afzuigkap installereren.

Bij een langer en intensief gebruik kan een extra ventilatieoodzakelijk blijken, zoals bijvoorbeeld het openen van een raam, of een meer efficiente ventilatie, door bijvoorbeeld het vermogen van de afzuigkap te vergroten.

ONTSTEKING VAN DE BRANDERS OP DE KOOKPLATEN

• Op de knop drukken enaar links draaien tot aan het symbol op het bedienings-paneel (hoogste stand van de vlam);
• tegelijkkertijd een brandende lucifer bij de kop van de brander houden en de knop gedurende ongeveer 10 sec. ingedrukt houden;
• als een lagere vlam gewenst is de knop nogmaals linksom draaien en de wijzer op het symbool (laagste stand van de vlam).

VOOR BRANDERS VAN DE PLAAT DIE MET EEN BEVEILIGINGSINRICHING ZIJN UITGERUST

• Drukken en linksom draaien tot het symbool op het bedieningspaneel (hoogste stand van de vlam);
• een brandende lucifer bij de brander honden en de knop gedurende 10 sec. ongeveer ingedrukt honden;
• v ervolgens de knop loslaten en controleren of de brander blijt branden. Als dit Niet het geval macht zich, de bovenstaande handeling herhalen.

ONTSTEKING VAN DE OVENBRANDER

• De deur van de oven openen;
• op de knop drukken en linksom draaien tot aan de stand "maximum";

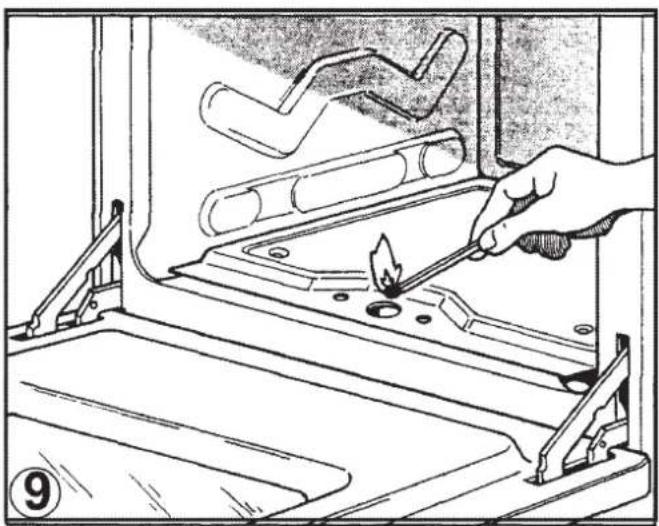

• een brandende lucifer bij het gat in het midden van de bodem van de oven houden en de knop volledig indrukken (zie fig. 9);
• door het gat in het midden van de bodem controlleren of de branden brandt en de knop ingedrukt honden;
• na ongeveer 10 seconden, de knop loslaten en controleren of de brander blijft branden. Als dit nicht het geval macht zich, de bovenstaande handeling herhalen.

ONTSTEKING VAN DE GRILLBRANDER (GASGRILL)

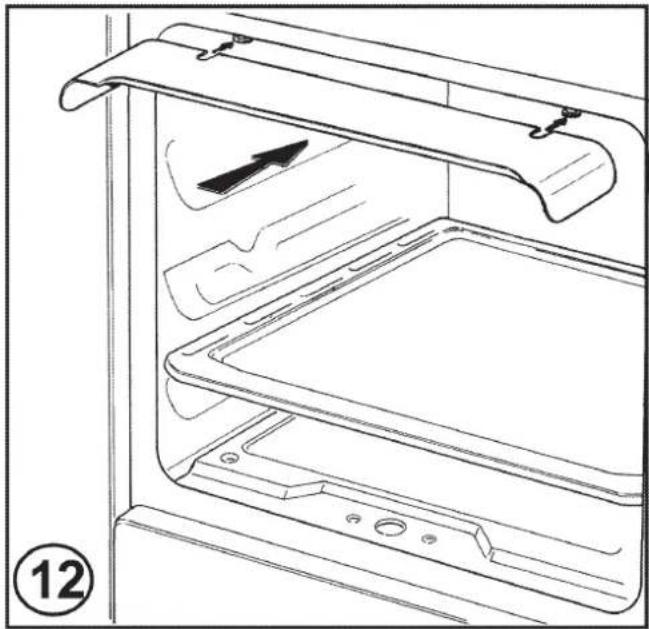

• De knuppenbeschermingplaatsen zoals afgebeeld in de tekening fig. 12;
• op de knop drukken en rechtsom draaien tot het einde;

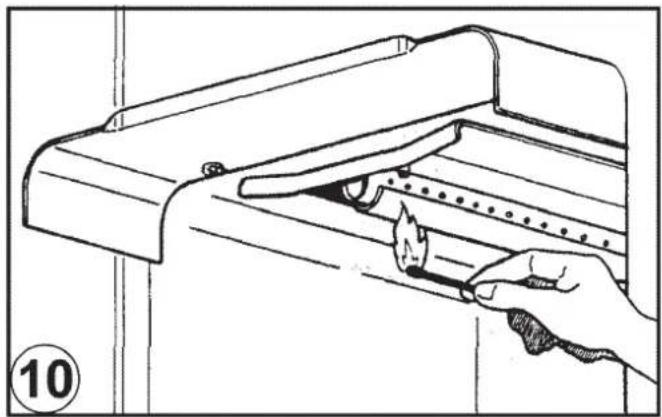

• een brandende lucifer bij de pijp met gaten van de brander houden en de knop volledig indrukken (zie fig. 10);
• controlleren of de brander brandt en de knop ingedrukt houden;
• na ongeveer 10 seconden, de knop loslaten en controleren of de brander blijf branden. Als dit nicht het geval might sein, de bovenstaande handeling herhalen.

DE BEVEILIGINSINRICHING

De branders die met deze inrichting zijn uitgerust haben het voordeel dat ze beschermd zijn bij het ongewenst doven van de vlam. Als dit mocht gebeuren zal de gastoevoer maar de bewuste brander namelijk automatisch worden onderbroken, en op die wijze zullen de bevaren, verbonden aan het vrijkomen van onverbrand gas worden voorkomen: vanaf het moment dat de vlam dooft tot het onderbreken van de gastoevoer mooten Niet meer dan 60 seconden verstreijken voor de oven- en grillbranders en 90 seconden voor die van de kookplaat.

BIJ FORNUIZEN UITGERUST MET ELEKTRISCHE ONTSTEKING

Hetgeen hierboven is gezegd blijft gehandhaafd, maar de lucifer is verrangen door een vonk die worden verkreten door (ook meerdere malen) op de knop te drukken die zich op

het bedieningspaneel bevindt, of door op de knop van de brander te drukken die moet worden aangestoken.

Indien de elektrische ontsteking bij bepaalde gassoorten moeizaam

gaat, is het raadzaam de handeling met de knop op de minimum-stand (kleine vlam)uit te voeren.

• Bij fornuizen uitgevoerd met een elektrische ontsteking van de oven en grill, is het absolutnoodzakelijk dat het ontstekenuitsluitend bij een volledig geopende deur geschiedt.
• Tijdens het ontsteken van de branders van de oven en de grill die zijn uitgerust met de ontstekingsinrichting, mag deze gedurende zich更是 dan 10 seconden worden geactiveerd. Als na deze 10 seconden de brander nog Niet is gaan branden,要去 de ontstekingsoperatie worden onderbroken, de deur open worden gelaten en gedurende tenminste een minuut worden gewacht alvorens opnieuw te proberen de brandier te ontsteken. Als hetzelfde euvel zich opnieuw voordoet,要去 tot het ontsteken met de hand worden overgeaan en de servicdienst worden gebeld.

LETOP

• Het is normal dat het ontsteken moeizaam gaat als het fornuis langere tijd Niet is gebruikt. Enkele minuten zullen genoeg zijn om de lustcht die zich in de leiding heeft opgehoopt te verwijderen;
• het is in ieder gevaloodzakelijk een overdren uitstroming van onverbrand gas uit de branders te voorkomen. Als de ontsteking niet binnen een redelijkeijd zou mogen lukken, dient, na de knop op de sluitstand te hebben geplaatst ( )dezelfde handeling te worden herhaald;
• als de oven en de grill voor de eerste koer worden ontstoken, is het möglichelijk dat er zich een typische brandlucht verspreidt en dat er rook uit de mond van de oven komt. Dit is het gevolg van de harsbehandeling en van olieachtige resten die op de branders zijn achtergebleven.

HET GEBRUK VAN DE BRANDERS VAN DE KOOKPLAAT

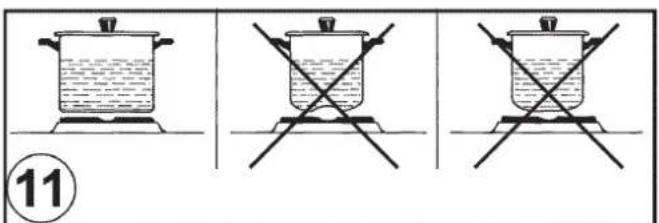

Altijd potten en paffen met een voor de bewuste brander geschikte diameter gebruiken. De vlammen dienen namelijk Niet onder de bodem van de pan uit te komen. Wij raden aan:

• voor een hulpbrander = pan van tenminste 8 cm.
• voor de halfsnelle brander = pan van tenminste 14 cm.
• voor snelbrander en brander met driedubbele vlamkroon = pan van tenminste 22 cm.

NOTA: de knop nooit in een stand halverwege het symbool voor de maximale vlam en de gesloten stand (plaatsen.

VOOR FORNUIZEN METE ELEKTRISCHE PLAATJES

De verschillende warmteniveauaus worden op de volgende wijze verzirekragen:

• stand 1 = minimale intensiteit voor alle plaatjes;
• stand 6 = maximaile intensiteit voor normale plaatjes en snelle plaatjes (met rode schijf)
• stand 0 = alles uit

De diameter van de pannen dient nimmerkleiner dan die van deplaatjes te zijn en de bodem要去 zo plat mogelijk zijn (zie fig. 11).

LETOP:

• Deplaatjes Niet zonder pannen latent branden, met uitzondering van de eerste keer, gedurende ongeveer 10 min., om olie- en vochtresten op te latent drogen;
• als deplaat gedurende langere tijd nicht zich worden gebruikt, verdient het aanbeveiling de geverfde oppervlakte Licht in te vetten;
• v oorkomen dat vuil op het plaatje vastkoekt om verrolgens nicht genoodzaakt te zich deze schoon te moeten makeen met schuurmiddelen.

• Na de brandier te—hebben ontstoken de oven gedurende 10 Minutes laten verwarmen;
• de te koken levensmiddelen in een normale
  overschoteldoen, en op het verchroomde roosterplaatsen;
• het geheel indien möglichk, in de 3e positie in de oven stoppen en de wijzer van de knop op de gewenste stand zetten;
• de kookfase kan door het venster van de deur en met de verlichte oven worden gecontroleerd. Op deze wijze worden voorkomen dat, afgezien van het oliën of invetten van het gerecht, de deur te vaak worden geopend.

NL

Voor de gebruiker

BELANGRIJKE OPMERKING: de druippan nooit rechtstreeks voor het koken van gerechten gebruiken; deze is uitsluitend bedoeld om vetten op te vangen dieijdens het koken met de grill maar beneden druipen.

NOTA: Bij fomuizen zonderthermostat:

• met de knop in de stand "maximum" ≥ 280^ C
• met de knop in de stand "minimum" = 150^
• alle andere temperaturen:tussen de 150^ en 280^ zullen respectievelijk:tussen de standen Min. en Max. liggen.

De knop nooit:tussen de stand "maximum" en gesloten (zetten.

• De knuppenbeschemming bevestigen (zie fig. 12);
• Uitsluitend bij de modellen met "Elektrische statische en multifunctie-oven"kest u roosteren met een gesloten deur, zonder de knopbescherming te gebruiken;
• de brander aansteken en enkele minuten deijd te gehen om op temperatuur te komen, of de watstand aandoen;
• de levensmiddelen op het roosterplaatsen;
• alles zo hoog möglichk in de ovenplaatsen;
• de druippan hier onmiddellijk onderplaatsen;
• de deur voorzichtig sluiten en gegen de knappenbescherming lately rusten;
• na enkele这段时间 het voedsel omdraaien om de andere kant aan de infrarode stralen bloat te stellen.

NOTA: de eerste keer dat de grill worden gebrukt, za er rook uit de oven komen. Alvorens levensmiddelen te koken, dient waarom te worden gewacht tot eventuele olieresten op de brander volledig zijn verbrand.

De grill要去uitsluitend op zijn nominale caloriecapaciteit worden gebruikt.

LET OP: de bereikbare onderdelen können het zijnijdens het gebruik van de grill! Kinderen uit de buurt honden.

Het element van de grill, die bovenin de oven is geplaatst, worden in werkung gesteld door de knop van de thermostat of van de functiekeuzes rechtsom te draaien tot het grillsymbol op het bedieningspaneel.

Het oplichten van het rode controleampje za op de inwerkingstelling van het element wijzen.

Ter orientatie kan de volgende tabel konnen worden gebruikt, waar bij dient worden opgeremkt dat er varieties möglichk zijn, afhankelijk van de kwaliteit en de hoeveelheid van de te koken gerechten en ieders persoonlijke voorkeur.

Te grilleren Tijdsduur in minutes
levensmiddelen 1e zijde 2e zijde
Dunne vleessoorien 6 4Dikke vleessoorien 8 5Dunne vis 10 8Flinke vis 15 12Worstjes 12 10Geroosterd brood 5 2Klein gezogelte	20 15

• Het rooster van de oven dient om de normale overschotels, voor gebak of gebraden gerechten, op te zetten, of omrechtstreeks vlees op te grilleren.
• De druippan dientuitsuitend voor het opvangen van sappen afkomstig van de gerechten, en mag nooit als kookpan worden gebruikt.

De oven of de grill worden met behulp van een enkele knop aangestoken.

Vanuit de stand 0 (uit) en door de knop recht som te draaien, worden de volgende standen verkreten:

• symbool :ontsteking van de oververlichting (die, ook als de wijzer van de knop op andere standen staat, alttijd zal blijven branden).

• symbol : ontsteking van de grill (bovenin de oven).

• symbol : ontsteking van het braadspit met brandende grill.
• symbol : conventionele kookmethode, "statische" oven, de temperatuur van de oven worden met behulp van dethermostaatknop ingesteld.

Om de wijzer van de knop op de 0 stand te zetten (uit) dient de knop linksom te worden gedraaid.

NOTA - Het gele controelampje za gaan branden afhankelijk van de stand van dethermostat.

Alvorens de te koken levensmiddelen in de oven te plaatsen,要去 de oven gedurende ten minste 10 minutes worden voorverwarmd.

ELEKTRISCH STATISCHE OVEN " 4 New "

Vanuit de stand 0 (uit) en door de knop rechtsom te draaien, worden de volgende standen verkreten:

• symbol :ontsteking van de ovenverlichting (die, ook als de wijzer van de knop op andere standen staat, algijd zal blijven branden).
  -symbool:angzaam koken met bodemweerstand. De oventemperatuur worden geregeld met de knop van de thermostat.
• symbool : conventionele kookmethode, "statische" oven, de temperatuur van de oven worden met behulp van dethermostaatknop ingesteld.
• symbol : ontsteking van de grill

ELEKTRISCHE MULTIFUNCTIEOVEN

Dankzij de verschillende, door een enkele knop bediende en dooreenthermostat gecontroleerde warmte-elementen, biedt deze ovenverscheidene kookmogelijk-heden, Gebaseerd op driefundamenteelwarmtebron principales:

a) Gedwongen warmtespreiding (geventileerde oven)
b) Spontane warmtespreiding (convectie- of
statische oven)
c) Infrarode stralen (grill).
Uitgaand van de 0 stand (uit) en door de knop rechtsom te draaien, worden de volgende standen verkreten:
- symbol of: ontsteking van de ovenverlichting en rode controlelampie, activatie ventilator.
- symbol of : conventionele kookmethode, "statische" oven, de temperatuur van de oven wordt met behulp van de thermostaatknop ingesteld.
- symbol of : koken met geventileerde oven, op een of twee niveaus. De temperatuur van de oven worden met behulp van de thermostataktnop ingesteld.
- symbol of: ontsteking van de grill (bovenin de oven), de knop van de thermostataat moet in de hoogste stand staan
- symbool of: infrarood koken, met "bekrachtigde" grill, aanbevolen voor langdurig grilleren; de knop van de thermostat moet in de hoogste stand staan.
- symbol of: snelkoken met geventileerde oven, de temperatuur van de oven worden met behulp van de thermostaatknop ingesteld.
- symbol of: langzaam koken met geventileerde oven, de temperatuur van de oven worden met behulp van dethermostaatknop ingesteld.

In alle standen, met uitzondering van de 0 stand, zal het rode controelampje en de ovenverlichting branden.

NOTA - Het gele controelampje za gaan branden afhankelijk van de werkung van dethermostat.

Alvorens de te koken levensmiddelen in de oven te plaatsen,要去 de oven gedurende ten minste 10 minutes worden voorverwarmd.

• Het rooster van de oven dient om de normale ovenschotels, voor gebak of gebraden gerechten op te zieten, of omrechtstreeks vlees op te grilleren.
• De druippan dient uitsluitend voor het opvangen van sappen afkomstig van de gerechten, en mag nooit als kookpan te worden gebruikt.
• Als met de geventileerde oven worden gekockt is het möglichke tegelijkertijd twee roosters te gebruiken. Er moet evenwel rekening

NL Voor de gebruiker

worden gehonden met de möglichkeid dat de kooktijden konnen varieren als de gerechten onderling, voor wat betreft de aard en hoeveelheid, verschillen.

HET GEBRUK VAN HET DRAIASPIT

• Plaats de knuppenbescherming zoals到场 13;
• r ijg het te braden vlees op de spies en zet het in het midden vast met behulp van de twee große vorkklemmen;
• steek de punt van de spies in de aangedreven naaf op het frame
• v verwijder de handgreep van de spies
• plaats het draagframe van de spies op de middelste richel van de
  oven en plaats de aandrijfas in de naaf van het elektromotortje
• plaats de druippan op de onderste richel van de oven en vergeet Niet er een beetje water in te doeon;
• schakel het grillelement in;
• sluit de deur zachtjes tot hij gegen de knuppenbescherming leunt;
• bevochtig zo nu en dan het vlees. Verwijder, als het koken is voltooid, het frame van de naaf van het motortje en draai de handgreep waar vast op de spies.

Alsijdens het koken een afwijkend gedrag van de temperatuur worden waargenomen, dient een technicus te worden gewaarschuwd om de thermostaat te lately controleren.

PROGRAMMERING VAN HET EIND VAN DE KOOKTIJD MET EEN DIGITALE KLOK (fig. 14)

De programmering maakt het möglichk de kooktijd van de oven in te stellen. Als het te koken gerecht voorts Niet continu in de gaten hoeft te worden gehonden, kan dit ook in afwezigheid van de gebruiker gebeuren. Werking:

• De digitale klok gelijk zetten (als dit Niet al het geval zou zich, bijv. vanwege een stroomstoring) door op het knopje A te drukken en rechtsom draaien.
• Het gerecht in de oven zetten.
• De lenghte van de kooktijd op display D

programmeren door de ring rechtsom te draaien (max.ijd = 210 min.)
- Dethermostaatknop op de gewenste temperatuur en de keuzeschakelaar op de verkozen kookmethode instellen.
- Aan het eind van de kooktijd zal een alarmsignaal hoorbaar zichen en zal het koken automatisch worden onderbroken; het geluidssignaal doen stoppen door met behulp van de ring B het symbol maar het midden van de display D te brengen.
- Dethermostaat en de keuzeschakelaar op de nulstand zetten.

BELANGRIJK

Om te koken zonder programmering dient het symbool llop het scherm D te worden afgebeeld, anders za de oven nicht handbediend konnen functioneren.

PROGRAMMEREN VAN HET EINDE VAN DE KOOKTIJD MET EEN ENKELE KNOP (ZONDER KLOK) (fig. 15)

Maakt het möglichk de duur van de koottijd in te stellen.

Werking:

• De knop op de gewenste kooktijd instellen (max. 120 min. bij een elektrische oven; max. 100 min. bij een gasoven).
• De temperatuur met behulp van dethermostaatknop instellen en de keuzeschakelaar op de gekozen kookmethode instellen.
• Als de keuzeknop van de programmering op het symbool 0 staat is de kooktijd beeindigd. De kooktijd worden automatisch onderbroken.
• Dethermostaatknop op het symbol ● terugzetten.
• De keuzeknop op het symbool 0 terugzetten.

N.B.: Als de programmering Niet worden gebruikt, za de oven uitsluitend functioneren indien de keuzeknop van de programmering in de handbebende stand Istaat.

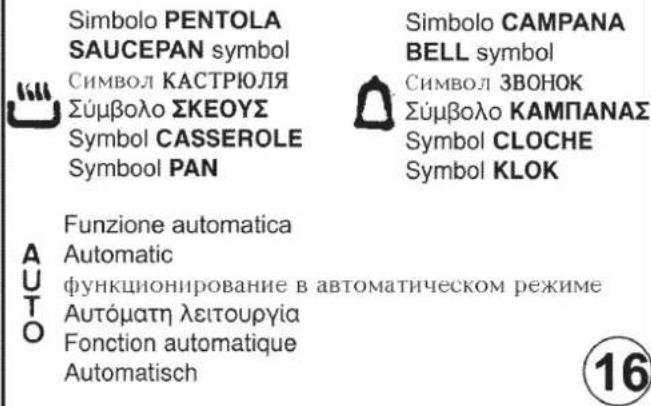

GEBRUK VAN DE ELEKTRONISCHE PROGRAMMERING (fig. 16)

Maakt het möglichk de begintijd en de duur van de kooktijd in de oven te programmeren. Als het te koken gerecht voorts Niet continu hoeft te

worden gecontroleerd, kan dit ook in afwezigheid van de gebruiker gebeuren. Tijdens de installmente of na een stroomonderbreking, za de display knipperen; dit betekent dat de juisteijd要去 worden ingesteld, odomat anders de programmering Niet juist zal zich. INSTELLING VAN DE TUJD

• Door tegelijkertijd op de 2 toetsen (DUUR KOOKTIJD, EINDE KOOKTIJD) en op de toets "+" of "-" te drukken kan de tijd worden ingesteld. Met deze operatie zullen eventuele voorheen ingestelde programme's worden verwijderd en za het symbool AUTO knipperen.

NOTA: als het symbol auto knippert is het Niet möglich de oven handbediend te gebruiken.

TOETSEN " ^+ EN"

• Door op de toetsen "+" of "-" te drukken za deijd vooruit ofchteruit gaan, met een snelheid, overeenkomstig de duur van de druk die op de toets worden uitgeoefend.

HANDBEDIEND FUNCTIONEREN

• De toets HANDBEDIEND indrukken: het AUTO symbool za uitgaan (als hij knipperde of continu brande), het symbool PAN za gaan branden, en het is dus möglichk de oven in werkking te stellen door dethermostaatknop en de keuzeknop te draaien volgens de instructies van de handleiding.

AUTOMATISCH FUNCTIONERING MET INSTELLING KOOKTIJD EN EINDE KOOKTIJD

• Bijvoorbeeld: het is 9.25; we wollen dat de oven om 11.00 aangaat en dat het koken om 12.00 stopt (kooktijd 1aar).
• Op de toets DUUR KOOKTIJD drukken en binnen 5 seconden op de toets "+"drukken, tot 01.00 wordt afgebeeld, eventueel de afgebeelde tijd met de toets "-" aanpassen. De symbolen AUTO en PAN zullen permanent branden.
• Op de toets EINDE KOOKTIJD drukken en binnen 5 seconden op de toets "+"drukken tot de display "12.00" aangeeft. Het symbol PAN za uitgaan, verwijl AUTO za blijven branden.
• De thermostaatknop van de oven op de gewenste temperatuur instellen, en de keuzeknop voor de kookmethode op de gewenste kookwijze; het rode controelampje za oplichten, de ovenverlichting za gaan branden en de programmering is voor het gebruik ingesteld: om 11.00 za de oven automatisch aangaan en za het PAN symbol gaan branden.
• Op het eind van de kookitijd (12.00aar) zal het AUTO symbol gaan knipperen en za PAN doven terwijl een geluidssignaal het einde van de kookitijd kenbaar maakt: om dit signaal te doein stoppen kan een willekeurige toets worden ingedrukt.
• V ervolgens de thermostaatknop van de oven en de keuzeknop op "uit" stand.

SEMIAUTOMATISCH FUNCTIONEREN MET INSTELLING DUUR KOOKTIJD

• Bijvoorbeeld: het is 11.35; we wollen dat de oven vanaf dit ogenblik gedurende 25 minuten functioneert.
• Op de toets DUUR KOOKTIJD drukken en binnen 5 seconden op de toets "+" drukken, tot 00.25 worden afgebeeld, eventuel de afgebeelde tijd met de toets "-"aanpassen. De symbolen AUTO en PAN zullen permanent branden.
• Dethermostaatknop van de oven op de gewenste temperatuur instellen, en de keuzeknop voor de kookmethode op de gewenste kookwijze; het rode controelampje za oplichten, de ovenverlichting za gaan branden en de oven za in werkung treden.
• Na verloop van 25 minuten zullen de oven en het PAN symboluitgaan, het AUTO symbol za gaan knipperen en het geluidssignaalzal het eind van de kooktijd kenbaar maken: om dit signaal te stoppen kan een willekeurige knop worden ingedrukt.
• V ervolgens de thermostaatknop van de oven en de keuzeknop op de "uit" stand zetten.

KEUKENWEKKER

• Op de toets KEUKENWEKKER drukken en de gewensteijd instellen met behulp van de toets "+" of "-".
• Tijdens de werkung van de keukenwekker za het KLOK symbol branden.
• Bij het aflopen van de kooktijd zal het geluidssignaal gaan werkene en zal het KLOK symbol uitgaan.

GELUIDSSIGNAAL

NL Voor de gebruiker

• Het geluidssignaal za aan het eind van de programmering in werkigtreden en duurt 7 Minutes.
• Om dit signal te onderbreken kan een willekeurige toets worden ingedrukt.
• Het is möglich de frequente van het geluidssignaal te veranderen door, zonder eersteen functie te selecteren, op de toets "-"te drukken. Er kuren tot maximaal 3 verschillende signalen worden gekozen. Zolang de toets "-"ingedrukt blijf za het geselecteerde signaal blijven klinken.

AANVANG PROGRAMMA EN CONTROLE

• Het programme zal ongeveer 4 seconden na beeindiging van de instelling beginnen.
• Het is möglich een programme op elk gewenst moment te controeren door op de overeenkomstige toets te drukken.

FOUTEN Tijdens DE PROGRAMMERING

• Bijvoorbeeld: om 12.15 worden een DUUR KOOKTIJD van 30 minuten ingesteld toenwijl de tijd voor het EINDE KOOKTIJD op 12.30 worden geprogrammeerd.
• De fouit in de programmierung kan worden hersteld door de duur of deijd van beeindiging te veranderen, of door op de toets HANDBEDIEND te drukken en vervolgens de programmierung op de juiste wijze te herhalen.

ANNULERING VAN EEN PROGRAMMA

• Een programma kan worden verwijderd door op de toets DUUR KOOKTIJD enervoigens op de toets"-te drukken tot op de display de tijd 0.00 worden afgebeeld.

BELANGRIJK:

OP HET EIND VAN ELKE GEPRO-GRAMMEERD KOOKPROGRAMMA WORDT AANBEVOLEN OP DE TOETS TE DRUKKEN, ANDERS ZAL DE OVEN NIET HANDBEDIEND FUNCTIONEREN.

ZELFREINIGENDE OVENS

De twee,zijwanden en dechterwand zijn met zelfreinigend katalyserend email afgewerkt.

Na iedere 10 - 15 keer van gebruik de oven op volle toeren lately draaien. De tijd die nodig is voor deze operatie is afhankelijk van de staat van onderhoud van de oven. Sommige soorten verruiling hebben namelijk de neiging hard te worden en+kennen de werkung van de bekleding teniet doeon. Deze sluiten namelijk de porien van het speciale email af en de oxydatie is Niet meer maybel. In zo'n geval is hetoodzakelijk, zodra de oven volledig is afgekoeld, de aankoeking te verzachten met zeer heet water en een zachte borstel, zonder schoonmaakmiddel, de ovenervolgens gedurende enkele Minutes op de maximale stand latent functioneren.

(Belangrijk: nooit schuurmiddelen of metalen borstels gebruiken).

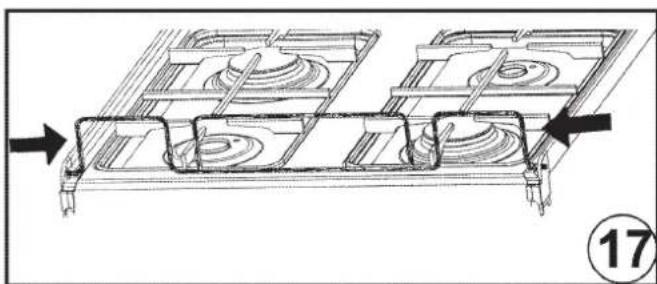

GEBRUK VAN DE PANNENBESCHERMING (fig. 17)

Om de pannenbescherming te plaatsen of te verwijderen moet u zachtjes in de twee door de pijlen aangegevenrichtingen drukken. Om de beschemming in de verticale stand te blokkeren moet u hem op de beiden uiteinden maar beneden drukken.

ALGEMENE AANBEVELINGEN EN OPMERKINGEN

• De elektrische aansluiting要去 altd worden verbroken alvorens werkzaam-heden binnen de oven uit te voeren of opplaatsen waar de mogelijkheid bestaat met gedeelten onder spanning in aanraking te komen.
• De bordenopwarmruimte Niet gebruiken om brandbare vloeistoffen of Niet-hitte bestendige voorwerpen zoals hout, papier, spuitbussen, lucifers, enz. in op te bergen.
• Regelmatig de rubberen toevoerslang controleren en erop toeziend dat zij Niet te dicht langs hete wanden loopt, geen knikken heeft of ingeklemd is, en verder in goede staat verkeert. Op uiterlijk de aangegeven datum要去 de slang worden verrangen en要去 de twee uiteinden met behulp van genormaliseerde slangeklemmen worden bevestigd.
• Mochten de kraantjes na verloop vanijd stroever gaan draaien, dansdient men zich tot de Servicedienst te wenden.
• De geémailleerde of verchroomde delen要去en met lauw zeepsop

of met Niet schurende schoonmaakmiddelen worden schoongemaaakt. De bovenste branders en de vlamverdelers+kennen daarentegen ook met een metalen borsteltje worden ontkoekt. Goed afdrogen.

• Geen schuurmiddelen gebruiken voor het schoonmaken van geëmailleerde of verchroomde delen.
• De kookplaat要去ijdens het schoonmaken Niet overstromen. Erop toezien dat er geen water of ander materiaal in de openingsen van de branderhoulders komt, waar dit gevaar op zou+kennen opleveren.
• De bougie voor de elektrische ontsteking要去en na elk gebruik schoon worden gemaakt en afgedroogd; vooral als er is gemorst of overgekoekt.
• Om barsten of breken van de glazen deksels te voorkomen,DEXI Nieten sluiten zolang de branders of de plaatjes van de kookplaat nog heet+zijn.
• Niet gegen de geëmailleerde delen en bougies (indien aanwezig) stoten.
• Als het fornuis zich wordt gebruikt, wordt het aanbevolen de hoofdkraan (of de kraan aan de muur) van het gas te sluiten.
• Til het formuis nooit op aan de handgreep van de ovendeur
  De fabrikant kan Niet aansprakelijk worden gesteld voor schade aan Personen of zaken als gevolg van een slechte installmentie of een nicht jeist gebruik van het formuis.

Bij afwijkingen, en vooral als er gaslekken of lekstromen worden geconstasteerd, dient onmiddelijk een technicus te worden geraadpleegd.

Figure / Figures / PucyHKnPukkəmç / Figures / Afbeeldingen

A =AUSILIARIO
=AUXILIARY
MAJIA
=βonθπικός
= AUXILIAIRE

HULPBANDER 1

C =CORONA

= ULTRA-RAPID

=CKOPOCTHAR

=unepauxus

COURONNE

= KROONBRANDER

Figure / Figures / PucyHKnPwEjKemc / Figures / Afbeeldingen

Figure / Figures / PucyHKnPukkam / Figures / Afbeeldingen

Figure / Figures / PucyHKnPukkənc / Figures / Afbeeldingen
