GEBRUIKSAANWIJZING MFTI94 M-SYSTEM

Installatievoorschriften

CUISINIERE

EN VITROCERAMIQUE

Mevrouw, Juffrouw, Mijnheer,

U heeft onlangs een van onze fornuizen aangekocht en wij danken u voor uw vertrouwen. Uw fornuis werd met de grootste zorg ontworpen, vervaardigd en getest met het oog op uw volkomen tevredenheid. Opdat u het optimaal zou kunnen gebruiken en de gewenste resultaten zou bereiken, bevelen wij aan deze GEBRUIKSHANDLEIDING aan dachtig te lezen.

De instructies en wenken in deze handleiding zullen een doeltreffende hulp zijn om alle kwaliteiten van uw nieuwe toestel te ontdekken.

Dit fornuis mag enkel worden gebruikt voor het doel waartoe het werd ontworpen, met name de bereiding van eetwaren.

Alle ander gebruik dient als onjuist en gevaarlijk te worden beschouwd.

Wij wijzen elke aansprakelijkhid van de hand in geval van schade wegens onjuist, verkeerd of irrationnel gebruik van het toestel.

BELANGRIJKE INFORMATIE VOOR DE CORRECTE VERWERKING VAN HET PRODUCT IN OVEREENSTEMMING MET DE EUROPESE RICHTLIJN 2002/ 96/ EC.

Aan het einde van zijn nuttig leven mag het product niet samen met het gewone huishoudelijke afval worden verwerkt. Het moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht, of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaan en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht.

Bij het gebruik van een elektrisch apparaat dient u enkele levensbelangrijke voorzorgsmaatregelen in acht te nemen.

In het bijzonder:

• raak het toestel nooit aan als uw handen of voeten vochtig zijn.
• gebruik het toestel nooit als u blootsvoets bent.
• vermijd dat kinderen of onbekwamen het toestel gebruiken zonder toezicht.

De fabrikant wijst alle aansprakelijkheid af bij schade veroorzaakt door onjuist, verkeerd of irrationeel gebruik.

EERSTE INGEBRUIKNEMING VAN DE OVEN

Het is aanbevolen de volgende instructies te volgen:

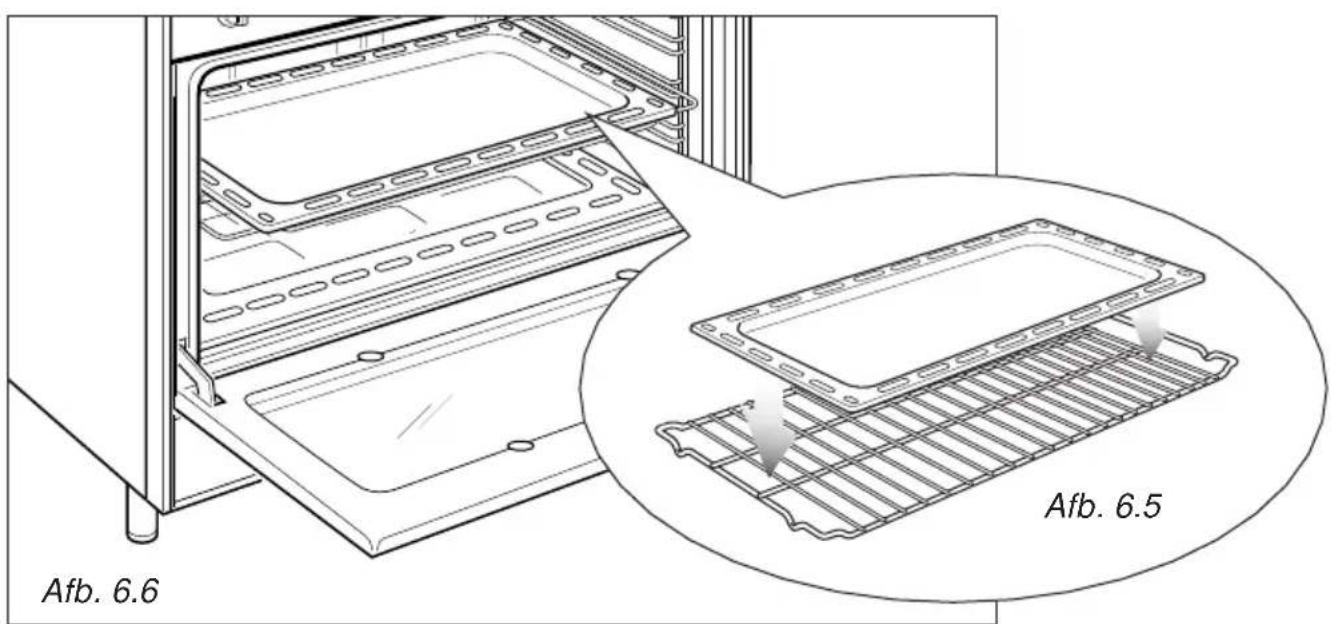

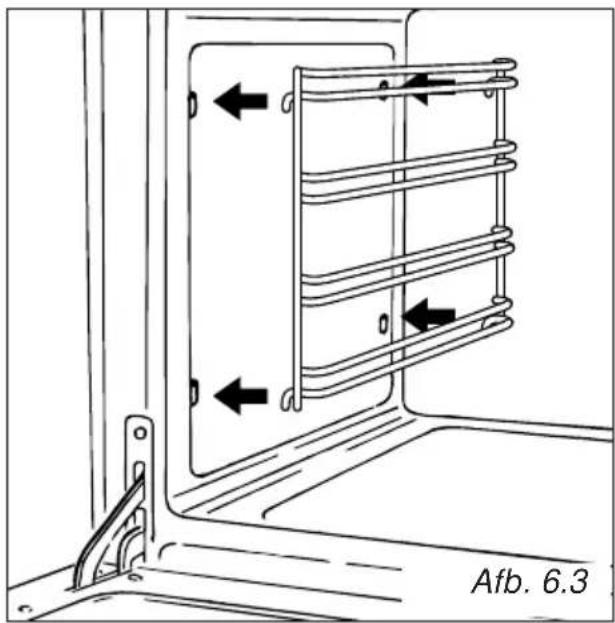

• Monteer de laterale roosters in de oven zoals beschreven in het hoofdstuk "ONDERHOUD".
• Verwarm de lege oven op maximaal vermogen om alle vetsporen op de verwarmingselementen te verwijderen, zoals beschreven in het desbetreffende hoofdstuk.
• Plaats de roosters en de druippan.
• Reinig de binnenzijde van de oven met een doek die u nat heeft gemaakt met water en een neutraal detergent. Droog grondig af.

BELANGRIJK:

Dit kooktoestel is uitsluitend bestemd voor het bereiden van voedsel in een huishoudelijke omgeving en is niet geschikt voor commercieel gebruik.

Dit kooktoestel heeft een ingebouwde koelventilator: het geluid van de koelventilator is te horen wanneer de oven of de grill in werking is.

BELANGRIJKE AANWIJZINGEN EN WAARSCHUWINGEN

Controleer na het uitpakken of het toestel volledig en onbeschadigd is.

Gebruik het niet bij twijfel, maar wend u tot een doorverkoper of roep er een vakkundig technicus bij.

De verpakkingsonderdelen (plastic zakken, polystyreen, spijkers, sluitstrips, enz.) moeten buiten het bereik van kinderen worden gehouden, want zij vormen een potentiele bron van gevaar.

• Probeer mooit de technische kenmerken van het toestel te veranderen want dat kan gevaar inhouden.
• Ga nooit over tot onderhoud of reiniging van het toestel zonder dat u het vooraf van het stroomnet heeft afgekoppeld.
• Als u beslist het toestel niet meer te gebruiken of als u uw oude toestel wil opruimen, is het aanbevolen het eerst onbruikbaar te maken op de manier die is bepaald door de geldende normen inzake gezondheids-en milieubescherming. Onderdelen die een gevaar voor kinderen kunnen betekenen, moeten onschadelijk worden gemaakt.

BELANGRIJKE RAADGEVINGEN

- Na het gebruik dient u zich ervan te verzekeren dat u de knoppen in de "off" stand heeft gedraaid.

- Vermijd dat kinderen of onbekwamen het toestel gebruiken zonder toezicht.

- Tijdens en na het gebruik van de oven bereiken enkele elementen en delen van het fornuis zeer hoge temperaturen (bijvoorbeeld het glas van de ovendeur). Raak deze oververhitte de!en niet aan.

- Laat kinderen niet in de buurt van het apparaat komen wanneer dit werkt.

- Sommige toestellen worden geleverd met beschermfolie op de stalen en aluminium delen. Verwijder de beschermfolie voordat u het toestel in gebruik neemt.

- Brandgevaar! Bewaar geen brandbaar materiaal in de oven, boven de glaskeramische kookplaat of in de lade van het apparaat.

- Zorg dat de voedingskabels van andere apparaten in de buurt van het fornuis niet in aanraking kunnen komen met de kookplaat of klem raken tussen de ovendeur.

- Bedek de ovenwanden niet met aluminiumfolie. Zet een bakpiaat of de opvangbak niet op de bodem van de ovenruimte.

- Zorg dat er geen zware of scherpe voorwerpen op de glaskeramische kookplaat kunnen vallen. Als de kookplaat is gebarsten of andere schade heeft opgelopen door en op gevallen voorwerpen, enz. dan moet u de stekker van het apparaat uit het stopcontact nemen en de Servicedienst bellen.

- Kras de kookplaat niet met scherpe voorwerpen. Gebruik de kookplaat niet als werkoppervlak.

- Gebruik geen stoomreiniger, omdat deze condens aan de binnenkant van het komfoor kan veroorzaken, hetgeen het kooktoestel onveilia maakt.

- De fabrikant stelt zich niet aansprakelijk voor schade aan personen en zaken die te wijten is aan een fout of oneigenlijk gebruik van het apparaat.

- Alle onderdelen van dit apparaat zijn recyclebaar. Volg de plaatselijke milieuwetgeving wanneer u deze afdankt. Snijd de voedingskabel af voordat u het apparaat afdankt.

ANDERE BELANGRIJKE WAARSCHUWINGEN EN AANBEVELINGEN

• Plaats of laat geen lege kookpannen op de keramische kookplaat staan.
• Metalen voorwerpen zoals messen, vorken, lepels of deksels mogen niet op de kookplaat geplaatst worden aangezien zij warm kunnen worden.
• Gebruik geen metalen keukenvoorwerpen (zoals opscheplepels). Het is aangeraden om plastieke of houten voorwerpen te gebruiken.
• Gebruik kookpannen met de aanbeveelde diameter (zie minimum diameter van kookpannen) Het is niet aangeraden om kookpannen kleiner dan de kookzone te gebruiken. De kookpannen moeten in het midden van de kookzone geplaatst worden.
• Gebruik geen beschadigde kookpannen of pannen met een ronde bodem.
• Gebruik kookpannen special voor inductiekoken.
• Hou een minimum afstand van de electromagnetische velden door 5-10 cm van de kookzones te staan. Wanneer mogelijk gebruik de kookzones achteraan.
• Magnetische voorwerpen (bijv. kredietkaarten, diskettes, geheugenkaarten) en elektronische instrumenten (bijv. computers) mogen niet in de buurt van de inductiekookplaat geplaatst worden.
• BELANGRIJKE WAARSCHUWING: de inductiekookplaat voldoet aan de Europese normen voor huishoudapparaten. Dit betekent dat het niet met andere electronische apparaten zou kunnen storen. Personen met een pacemaker of andere electrische inplantingen moeten bij hun dokter navragen of zij een inductiekookplaat kunnen gebruiken en mogelijke storingen met de inplantingen controleren.

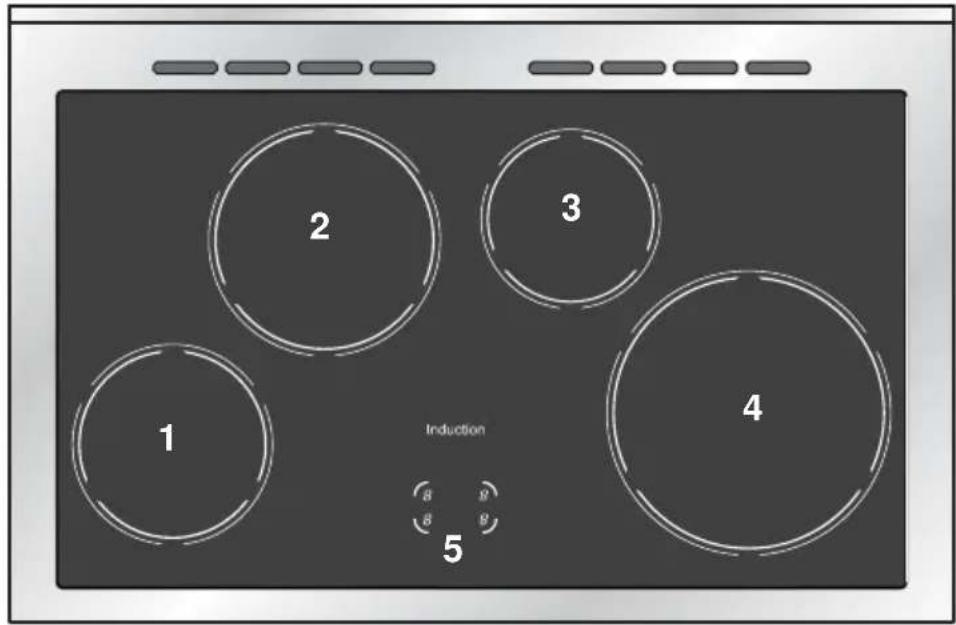

1. Inductie kookzone ∅ 180 mm Normaal vermogen: 1850 W
   Maximaal 'BOOST' vermogen: 2500 W
2. Inductie kookzone ∅ 180 mm Normaal vermogen: 1850 W
   Maximaal 'BOOST' vermogen: 2500 W
3. Inductie kookzone ∅ 145 mm Normaal vermogen: 1400 W
   Maximaal 'BOOST' vermogen: 1800 W

4. Inductie kookzone ∅ 210 mm Normaal vermogen: 2300 W
   Maximaal 'BOOST' vermogen: 3300 W
   Opmerking: het normale en maximale vermogen kan veranderen afhankelijk van de grootte en materiaal van de kookpan op the kookplaat.

5. Kookzonedisplay

Aandacht: Indien u een barst op de glasplaat vaststelt, schakelt u meteen de elektrische stroom uit en contacteert u de servicedienst.

Plaats geen metalen voorwerpen zoals messen, vorken, lepels en desksels op de kookplaat aangezien zij heet kunnen worden.

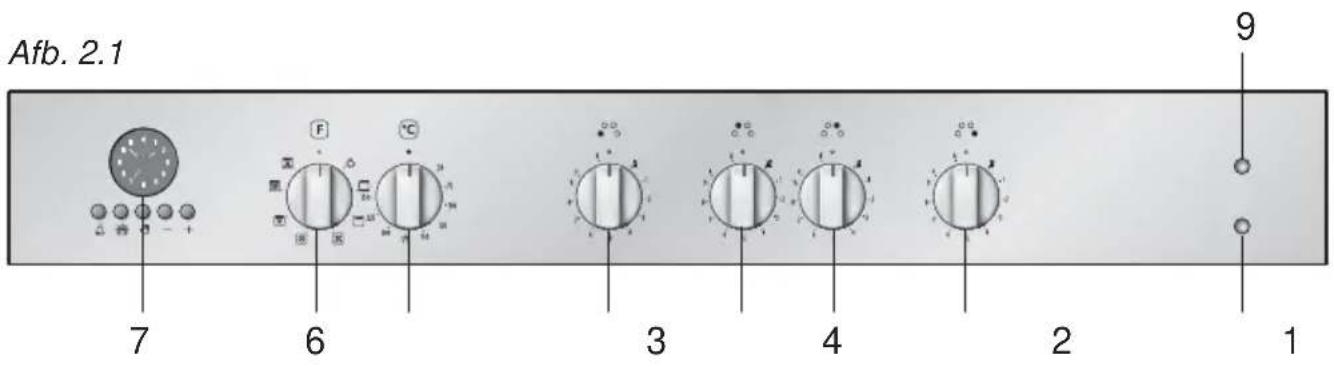

2 - BEDIENINGSPANEL

Afb. 2.1 7 6 3 4 2 1 9

BESCHRIJVING VAN DE BEDIENINGSKNOPPEN

1. Bedieningsknop kookplaat rechtsvoor
2. Bedieningsknop kookplaat rechtsachter
3. Bedieningsknop kookplaat linksachter
4. Bedieningsknop kookplaat linksvoor

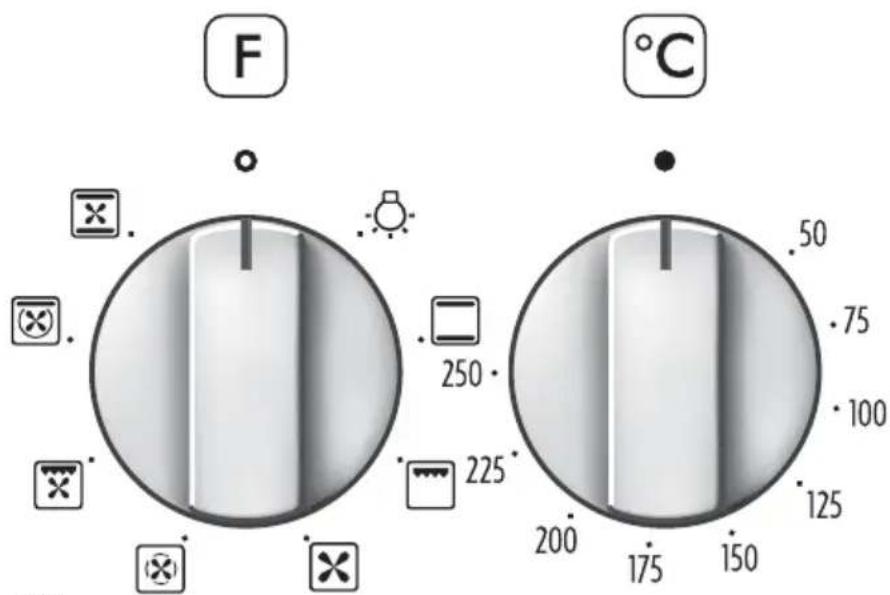

5. Regelknop oventhermostaat
6. Keuzeknop ovenfunctie
7. Elektronische klok/programmeur

Lampes de contrôle:

1. Controlelampje oventhermostaat
2. Controlelampje kookplaat aan

3 - GEBRUIK VAN DE INDUCTIEKOOKPLAAT

De vitrokeramische kookplaat is uitgerust met inductiekookzones.

Deze zones, aangeduid met gedrukte cirkels op het keramisch oppervlak, worden gere-geld door aparte bedieningsknoppen op de display.

Vooraan in het midden van de kookplaat duidt de display (bestaande uit 4 verlichtte cijfers - één voor elke zone - het volgende aan:

8 8 8 8

Afb. 3.1

= Kookzone OFF niet ingeschakeld

= Kookzone ON (ingeschakeld maar niet in werking)

Indien alle zones in nul staan, gaat de display vanzelf uit (kookzones OFF) na ongeveer 15 seconden.

÷ ■ stellen van vermogen

= Functie "warm houden"

= Functie "snelkoken"

= Functie "BOOST" - koken op maximale sterkte

= Indicator voor de overblijvende warmte

= Indicator voor het herkennen van de kookpan

= Kinderbeveiliging

Opmerking: elk verlicht cijfer verwijst naar de respectieve kookzone.

INDUCTIEKOOKSYSTEEM

Zodra u een inductiekookzone aanzet en een kookzone kiest, gaan de elektronische schakelingen inductiestromen produceren die onmiddellijk de bodem van de pan opwarmen en de warmte doorgeven aan het gerecht. Op die manier is er bijna geen energieverlies tussen de kookplaat en het gerecht.

Uw inductiekookplaat werkt alleen indien de juiste kookpan met juiste kenmerken op een kookzone wordt geplaatst. Zie KOOKPANNEN VOOR INDUCTIEKOKEN.

Indien de indicator door het herkennen van de kookpan op de display verschijnt is uw kookpan niet geschikt en zal uw inductiekookplaat niet werken.

Indien na 10 minuten geen kookpan herkend is, zal de kookzone automatisch uitgeschakeld worden en kan alleen ingeschakeld worden nadat de bedieningsknop terug op 0 (OFF) staat.

INDICATOR VOOR OVERBLIJVENDE WARMTE

Wanneer de kookzone nog heet is, zal de respectievelijke indicator voor overblijven-de warmte op de display in werking zijn om u voor het hete oppervlak opmerkzaam te maken.

Raak de kookzone van de kookplaat niet aan. Let vooral op kinderen.

Wanneer de de display verlicht is, is het mogelijk om opnieuw te beginnen koken. Stel de bedieningsknop op het gewenste vermogen in.

KOOKPANNEN VOOR INDUCTIEKOKEN

Het inductiekooksysteem WERKT ALLEEN indien de juiste kookpannen voor inductiekoken gebruikt worden.

De bodem van de kookpan moet ferromagnetisch zijn om de inductiestromen, die nodig zijn voor het verwarmingsproces, te generen. Dit wil zeggen dat een magneet aan de bodem van de kookpan moet kleven.

Kookpannen bestaande uit de volgende materialen zijn niet geschikt:

• Glas, hout, porcelain, keramiek, aardewerk;
• Puur roestvrij staal, aluminium of koper zonder magnetische bodem.

Om te testen of een kookpan geschikt is of niet:

• Test de bodem van de kookpan met een magneet; indien de magneet kleeft, is de kookpan geschikt.
• Indien een magneet niet beschikbaar is, vul de kookpan met een kleine hoeveelheid water and plaats op een kookzone. Schakel de kookzone in: indien het symbol (indicator voor het herkennen van de kookpan) verschijnt op de kookzonedisplay (in plaats van het kookvermogen), is de pan niet geschikt.

Belangrijke opmerking: the kookzones zullen niet werken indien de diameter van de kookpan te klein is (indicator voor het herkennen van de kookpan zal verschijnen op de kookzonedisplay).

Om de kookzones correct te gebruiken, volg de aanwijzigingen in de tabel:

Inductiekookzone Minimum aanbeveelde diameter van kookpan

Vooraan rechts ∅ 210 mm 180 mm

Achteraan rechts ∅ 145 mm 120 mm

Vooraan links ∅ 180 mm 145 mm

Achteraan rechts ∅ 180 mm 145 mm

Aandacht: de kookpan moet altijd in het midden van de kookzone geplaatst worden.

Het is mogelijk om te grote kookpannen te gebruiken maar de bodem van de kookpan mag de andere kookzones niet raken.

Gebruik altijd kookpannen met een dikke, totaal vlakke bodem.

Gebruik geen kookpan met holle of bolle bodem; deze kunnen de kookzone doen overhitten.

Nota: sommige types van kookpannen kunnen een geluid maken wanneer ze in gebruik zijn op een inductiekookzone. Dit geluid betekent niet dat er een probleem is met uw apparaat and heeft geen invloed op het koken.

BEDIENINGSKNOPPEN

Elke kookzone kan worden ingesteld met een individuele bedieningsknop die op het controlepaneel staat. Het koken wordt geregeld door een elektronisch systeem. Indien een kookzone niet uitgeschakeld is (OFF), zal het elektronisch systeem deze automatisch uitschakelen na een vooropgestelde tijd die afhankelijk is van het kookvermogen.

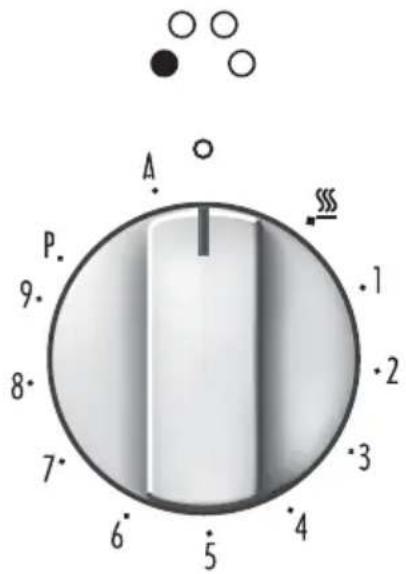

1 ÷ 9 KOOKVERMOGEN

Draai de bedieningsknop met de wijzers van de klok mee tot aan het gewenste kookvermogen tussen 1 (minimum) en 9 (maximum).

Het kookvermogen kan op eender welk moment veranderd worden door de bedieningsknop met de wijzers van de klok of tegen de wijzers van de klok naar een ander kookvermogen te draaien.

A P. 9. 8. 7. 6. 5 4 3 2 1 ∞ ○ ○ ○ ○

Afb. 3.2

De kookzonedisplay zal het geselecteerde kookvermogen tonen.

VOORBEELDEN VAN KOOKVERMOGENS
0	Kookzone niet in werking
1 tot 2	SmeltenOpwarmen	Sauzen, boter, chocolade, gelatineGerechten op voorhand bereid
2 tot 3	SudderenOntdooien	Rijst, pudding, suikersiroopGedroogde groenten, vis, bevroren producten
3 tot 4	Stomen Groenten, vis, vlees
4 tot 5	Water	Gestoomde aardappelen, soepen,pasta, verse groenten
6 tot 7	Medium kokenSudderen	Vlees, lever, eieren, worstjesGoulash, rollade, pens
7 tot 8	Koken Aardappelen, gerechten in beslag, wafeltjes
9	Frituren, roosterenWater koken	Biefstuk, omeletten, gefrituurde gerechtenWater

FUNCTIE 'WARM HOUDEN'

Draai de bedieningsknop met de wijzers van de klok mee tot aan het respectievelijke symbol op de kookzonedisplay zal aangaan.

Deze functie houdt de temperatuur van de bodem van de pan op ongeveer 65 °C. Dit zorgt ervoor dat het voedsel warm gehouden kan worden of zachtjes opgewarmd kan worden met een minimaal energieverbruik gedurende een maximum van 2 uren.

Deze functie is beschikbaar op alle kookzones.

Draai de bedieningsknop tegen de wijzers van de klok in tot aan een laat de bedieningsknop los; het respectievelijke symbool Ral verschijnen. Draai de bedieningsknop binnen 5 seconden tot aan het gewenste kookvermogen (tussen 1 en 9); eenmaal het kookvermogen geselecteerd is, zullen Hn het geselecteerde kookvermogen afwisselend knipperen op de kookzonedisplay.

Deze functie laat de kookzone toe om op maximum vermogen (100%) te werken gedurende een bepaalde tijd die afhangt van het kookvermogen.

Deze functie is beschikbaar op alle kookzones.

Gedurende het snelkoken is het mogelijk om op eender welk moment het geselecteerde kookvermogen hoger in te stellen, maar het is niet mogelijk om het te verlagen; door de bedieningsknop tegen de wijzers van de klok in te draaien naar een lager kookvermogen zal de functie uitgeschakeld worden.

Deze functie zal ook uitgeschakeld worden indien de bedieningsknop op 0 (OFF) ingesteld wordt of indien de 'BOOST' functie gekozen wordt.

Opmerking: indien de kookpan van de kookzone wordt verwijderd voordat het kookprogramma is beeindigd, kan de functie 'snelkoken' vervolledigd worden met de overgebleven tijd indien de kookpan terug op de kookzone wordt gezet binnen 10 minuten.

FUNCTIE 'BOOST' - KOKEN OP MAXIMALE STERKTE

Draai de bedieningsknop met de wijzers van de klok mee om het maximale kookvermogen (9) in te stellen. Draai dan de bedieningsknop met de wijzers van de klok tot and laat de bedieningsknop los. De bedieningsknop stelt zich automatisch in op het maximale kookvermogen (9) and het respectievelijke symbool perschijnt op de kookzon-edisplay.

Het BOOST programma is nu in werking.

Deze functie laat de kookzone toe om op maximale sterkte (hoger dan normal vermogen) te werken voor een maximum van 10 minuten. Dit kan worden gebruikt om bijvoorbeeld een grote hoeveelheid water snel op te warmen.

Deze functie is beschikbaar op alle kookzones.

Om deze functie uit te schakelen, draai de bedieningsknop tegen de wijzers van de klok in naar een lager kookvermogen of naar 0 (OFF).

BOOST wordt ook uitgeschakeld door de bedieningsknop opnieuw naar te draaien; in dit geval zal de kookzone werken op kookvermogen 9.

Opmerking: indien een kookzone nog warm is, is het niet mogelijk om de BOOST functie te gebruiken. Indien u dit probeert aan te zetten, zal Hipperen. De kookzone wordt automatisch op het maximum kookvermogen 9 ingesteld.

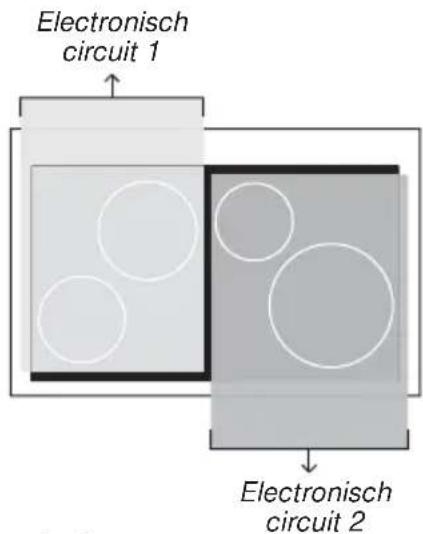

MAXIMUM BESCHIKBAAR VERMOGEN VOOR DE KOOKZONES

De rechter- en linkerkookzone werken met twee afzonderlijk electronische circuits en het maximum vermoger per circuit is 3700 W.

Indien een kookzone meer dan 3700 W nodig heeft, dan heeft het laatste kookvermogen voorrang en zal het kookvermogen van de andere kookzone automatisch verminderd worden naar het overgebleven beschikbaar vermogen.

Als dit zich voordoet, zal het symbool op de kookzone knipperen voor ongeveer 3 seconden voordat het automatisch het nieuwe kookvermogen toont.

Dit betekent bijvoorbeeld dat::

• De BOOST functie niet op beide kookzones (vooraan rechts/achteraan rechts of vooraan links/achteraan links) zal werken tegelijkertijd. Indien de BOOST functie voor een tweede kookzone wordt ingesteld, zal het vorige programme gestopt worden en automatisch naar een lager overgebleven vermogen ingesteld worden.
• Indien de BOOST functie voor een tweede kookzone wordt ingesteld, zal de andere kookzone automatisch naar een lager beschikbaar vermogen ingesteld worden.
• Wanneer de BOOST functie voor de eerst kookzone wordt ingesteld en een ander kookvermogen voor de tweede kookzone, maar het totale kookvermogen is meer dan 3700 W, dan zal de BOOST functie gestopt worden en het kookvermogen automatisch naar een lager beschikbaar vermogen ingesteld worden.

HITTEBEVEILIGING

De inductiekookplaat is uitgerust met veiligheidsmaatregelen die het electronisch systeem beveiligen en die elke kookzone van oververhitting beveiligen.

In geval van oververhitting zal een van de volgende functies automatisch gestart worden door het electronisch system:

• Afkoelingsfan op lage snelheid;
• Afkoelingsfan op hoge snelheid;
• BOOST functie wordt gestopt en kookvermogen gereduceerd naar 9;

- Het kookvermogen van elke kookzone wordt met een niveau verlaagd (bijvoorbeeld van 9 naar 8);

- Een of meer kookzones worden uitgeschakeld OFF.

KINDERBEVEILIGING

Indien de inductiekookplaat niet in gebruik is, stel de kinderbeveiliging in om te voorkomen dat kinderen door ongeluk de kookzones inschakelen.

Zorg ervoor dat alle kookzones uitgeschakeld zijn OFF en draai dan de bedieningsknoppen van de kookzones achteraan (2 en 3) tegelijkertijd naar links (an hou beide bedieningsknoppen ingedrukt totdat perschijnt op de kookzonedisplay; laat dan de bedieningsknoppen los.

Om de kinderbeveiliging uit te zetten, volg dezelfde procedure totdat Verschijnt op de kookzonedisplay; laat dan de bedieningsknoppen los.

FOUTMELDINGEN OP DE KOOKZONEDISPLAY

Foutmelding	Voorbeeld Wat te doen
Erxx of Ex (niet E2)		1. Schakel het fornuis en de electrische stroom uit2. Wacht 1 minuut en schakel het fornuis en de kookzones aan.3. Wacht 1 minuut en indien de foutmelding niet meer verschijnt, kunnen de kookzones opnieuw gebruikt worden.4. Indien de foutmelding opnieuw verschijnt, herhaal stap 1 tot 3.5. Als het probleem zich blijft voordoen, gebruik de inductiekookplaat niet (alleen de oven) en contacteer de servicedienst.
E2		E en 2 knipperen afwisselend voor een of meerdere kookzones.Dit betekent dat een of meerdere kookzones overhit zijn.1. Schakel het fornuis uit en laat het afkoe-len.2. Als het probleem zich blijft voordoen, gebruik de inductiekookplaat niet (alleen de oven) en contacteer de servicedienst.
U400		Het fornuis is foutief aangesloten.Het apparaat moet aan de juiste electriciteit aangesloten worden door een erkend technicus.
Symbool zoals op de tekening		Dit duidt een onjuiste uitvoering van een of meerdere bedieningsknoppen van de kookzones aan.1. Draai de bedieningsknop van de kookzone naar 0 (OFF), schakel het fornuis en de electrische stroom uit.2. Wacht 1 minuut, schakel het fornuis en de kookzones aan.3. Wacht 1 minuut en indien de foutmelding niet meer verschijnt, kunnen de kookzones opnieuw gebruikt worden.4. Indien de foutmelding opnieuw verschijnt, herhaal stap 1 tot 3.5. Als het probleem zich blijft voordoen, gebruik de inductiekookplaat niet (alleen de oven) en contacteer de servicedienst.

RAAD VOOR HET VEILIG GEBRUIK VAN DE KOOKPLAAT

• Controleer welke knop de gekozen kookzone bedient voordat u aan de knoppen draait. Het is raadzaam de pan op de kookzone te zetten voordat u deze aan zet, en de pan te verwijderen wanneer het koken klaar is.
• Gebruik pannen met een platte, gladde bodem. Een oneffen of ruwe bodem kan de glaskeramische plaat bekrassen. Controleer of de bodem van de pan schoon en droog is.
• Laat een vochtig deksel niet op de kookplaat liggen.
• Het glaskeramische oppervlak en de pannen moeten schoon zijn. Verwijder alle voedselresten (vooral die van suikerkrijk voedsel), vuil, enz. zorgvuldig met afwasmiddel.
• Gebruik geen pannen met een steel die zo lang is dat deze over de rand van de kookplaat uitsteekt, om te voorkomen dat de pan per ongeluk wordt omgestoten. Met deze voorzorg is de pan ook moeilijker te bereiken voor kinderen.
• Buig u niet over de kookplaat wanneer de kookzones in bedrijf zijn.
• Laat geen zware of scherpe voorwerpen op de keramische kookplaat vallen. Neem de stekker uit het stopcontact als het keramische oppervlak beschadigd is en stel u in verbinding met de servicedienst.
• Leg geen aluminiumfolie of plastic voorwerpen op de kookzones wanneer deze warm zijn.
• Volg de schoonmaakinstructies nauwgezet op.

Vooraleer u de kookplaat reinigt, dient u na te gaan of het toestel uitgeschakeld is.

• Volg de schoonmaakinstructies nauwgezet op.
- Verwijder eventuele voedselresten of andere stoffen die zich hebben vastgezet.
- Verwijder stof met een vochtige doek.

- U kan ook gebruik maken van niet schurende of niet corrosieve detergenten.

- Het is aanbevolen alles dat door warmte kan smelten, van de kookplaat te verwijderen: plastic voorwerpen, aluminiumfolie, suiker of heel zoete produkten.

- Indien een voorwerp of materiaal op de plaat gsmolten is, dient u dit onmiddellijk te verwijderen (terwijl het oppervlak nog warm is) met de schraper om beschadiging van het vitroceramische vlak te vermijden.

- Gebruik geen messen of puntige voorwerpen, want zij kunnen de kookpmaat onherroepelijk beschadigen.

- Gebruik ook geen schurende schilfers of schuursponsen die onherstelbare krassen kunnen veroorzaken.

OPGELET: HEEL BELANGRIJK!

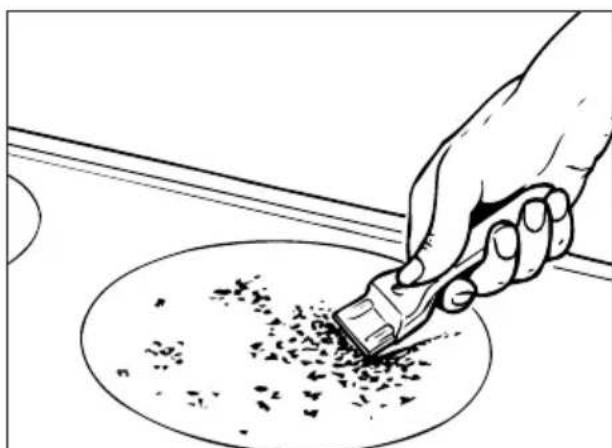

Ingeval van schoonmaak van de plaat in glasceramiek met behulp van een accessoire (bijvoorbeeld een kleine schraper) moet men erop letten dat de pakking ter hoogte van de hoeken van het glasceramiek oppervlak niet beschadigd wordt.

Kras het keramische oppervlak niet met scherpe voorwerpen Gebruik het keramische oppervlak niet als werkblad of bergplaats.

Tijdens de werking van de oven is de ovendeur warm.

Houdt de jonge kinderen op afstand.

ALGEMENE KENMERKEN

Zoals zijn naam het zegt, gaat het hier om een oven die specifieke funktionele kenmerken bezit Het is inderdaad mogelijk 7 verschillende funkties te gebruiken om aan elke kookvereiste te voldoen.

Deze 7 funkties, met thermostatische controle, worden verwezenlijkt door 4 verwarmingselementen:

-	Onderweerstand	1725
-	Bovenweerstand	1725
-	Grillweerstand	2500

– Ringvormige weerstand 2200 W

OPMERING:

Voor het eerste gebruik is het raadzaam om de lege oven 30 minuten op stand □ te laten werken en vervolgens nogmaals 30 minuten op de maximumtemperatuur (thermostaatknop op 250 °C) in de standen ✗ en ✗, om alle sporen van vet van de verwarmingselementen te verwijderen.

Maak de oven en zijn accessoires schoon met warm water en vloeibaar afwasmiddel.

WAARSCHUWING:

De deur is heet. Gebruik het handvat. Tijdens gebruik wordt het toestel heet. De zorg zou moeten worden genomen vermijden ontroerend het verwarmen elementen binnen de oven.

WERKINGSPRINCIPE

Het opwarmen en koken met de MULTI-FUNKTIE oven gebeurt als volgt:

a. door natuurlijke convectie

De warmte wordt produceerd door de boven- en onderweerstand.

b. door gedwongen convectie

Een turbine zuigt de lucht in de moffel van de oven aan, stuwt deze door de witgloeiende schroefgangen van een elektrische weerstand en stuwt deze weer in de moffel. De warme lucht - alvorens weer aangezogen te worden om dezelfde cyc/us te hernemen - omhult de gerechten in de oven waardoor deze vlug en volledig gaargekooW worden.

Bowendien kan men verschillende gerechten tegelijkertijd koken.

c. door semi-gedwongen convectie

De door de boven- en onderweerstand geproduceerde warmte wordt door de turbine in de oven verdeeld.

d. door straling

De warmte wordt door de infra-roodstralen van de grillweerstand uitgestraald.

e.door straling en ventilatie

De door de infra-roodgrillweerstand uitgestraalde warmte wordt door de turbine in de oven verdeeld.

f. ventilatie

Het voedsel wordt zonder verwarming door de ventilator ontdooid.

F 250 225 200 175 150 .50 .75 .100 .125 .100 .150 .125 .100 .150 .125 .100 .150 .125 .100 .150 .125 .100 .150 .125 .100 .150 .125 .100 .150 .125 .125 .100 .150 .125 .125 .100 .150 .125 .125 .100 .150 .125 .125 .100 .150 .125 .125 .100 .150 .126 .126 .100 .150 .126 .126 .100 .150 .126 .126 .100 .150 .126 .126 .100 .150 .126 .126

Afb. 4.1 Afb. 4.2

THERMOSTAAT (Afb. 4.2)

De verwarmingselementen van de oven worden ingeschakeld door de knop op de gewenste funkcie te plaatsen en door de thermostaatknop op de gewenste temperatuur in te stellen.

De controle van de werking (ON-OFF) van de verwarmingselementen wordt uitgevoerd door de thermostaat; zijn werking wordt aangegeven door het lampje op het knoppenbord.

BAKSTANDENSCHAKELAAR (Afb. 4.1)

Draai de knop met de klok mee om één van de bakstanden in te stellen.

VERLICHTING

Bij het instellen van de knop in deze positie, licht het ovenlampje op.

De oven blijft verlicht als de schakelaar op één van de funkties is ingesteld.

TRADITIONEEL KOKEN-CONVECTIE

Werking van de onder- en bovenweerstand.

De warmte wordt door natuurlijke convectie verspreid en de temperatuur moet geregeld worden van 50 tot 250 °C met de thermostaatknop. De oven dient voorverwarmd te worden alvorens de gerechten in de oven te plaatsen.

Aangeraden Gebruik:

Voor gerechten die volledig gaargekookt moeten worden.

Vb: gebraad, varkensribben, schuimgebak (meringue).

ROOSTEREN MET DE GRILL

Werking van de elektrische weerstand met infra-roodstraling.

Met de ovendeur dicht gebruiken en met de thermostaatknop op een stand tussen 50 en 225 °C voor ten hoogste 15 minuten en vervolgens op 175 °C.

De grill niet langer dan 30 min. gebruiken.

Opgelet : tijdens de werking van de oven is de ovendeur warm. Houdt de jonge kinderen op afstand.

Voor een correct gebruik verwijzen wij naar het hoofdstuk "Gebruik van de grill"

Aangeraden Gebruik:

Traditioneel roosteren met de grill, braden, bruinen, gratineren, roosteren, enz.

ONTVRIEZEN VAN INGEVRO REN VOEDINGSMIDDELEN

Enkel werking van de ovenventilator.

Te gebruiken met de thermostaatknop op stand "●" daar elke andere stand geen enkele uitwerking heeft.

Het ontvriezen gebeurt door de ventilatie, zonder verwarming.

Aangeraden Gebruik:

Om snel de ingevroren gerechten te ontvriezen.

Ongeveer één uur per kilo.

De duur variëert in funktionie van de kwaliteit en het soort te ontvriezen voedingsmiddelen.

KOKEN MET WARME LUCHT

Werking van de ringvormige weerstand en van de turbine.

De warmte wordt door gedwongen convectie verspreid en de temperatuur dient geregeld te worden van 50 tot 250 °C d.m.v. de thermostaatknop. De oven moet niet voorverwarmd worden.

Aangeraden Gebruik:

Voor gerechten die een goedgebakken korstje moeten hebben en binnen zacht of roze dienen te zijn.

Vb.: lasagne, lamsvlees, rosbif, gehele vissen, enz.

KOKEN MET GEVENTILEERDE GRILL

Werking van de infra-roodgrillweerstand en de turbine.

De warmte wordt hoofdzakelijk verspreid door straling en de ventilator verdeelt de warmte over de ganse oven. De temperatuur moet d.m.v. de thermostaatknop worden geregeld op een stand tussen 50 en 175 °C (voor maximaal 30 minuten).

De oven moet voorverwarmd worden gedurende 5 minuten.

Attentie: Voor gebruik moet de deut-van de oven gesloten zijn.

Attentie: tijdens het gebruik wordt de ovendeur zeer heet.

Houd kinderen weg van de oven.

Voor een correct gebruik verwijzen wij naar het hoofdstuk "ROOSTEREN EN GRATINE-REN".

Aangeraden Gebruik:

Voor het roosteren van gerechten waarvan de buitenkant gebruind moet worden om het vleessap binnenin te behouden. Vb: kalfsbiefstuk, entre-côte, hamburger, enz.

WARMHOUDEN VAN GEKOOKTE GERECHTEN OF ZACHTJES OPWARMEN VAN GERECHTEM

Werking van de bovenweerstand, van de ringvormige weerstand en de turbine.

De warmte wordt verspreid door gedwongen convectie, met meer intensiteit op het niveau van de bovenweerstand.

De temperatuur dient geregeld te worden van 50 tot 140 °C met de thermostaatknop.

Aangeraden Gebruik:

Om vooraf gekookte gerechten warm te houden. Om zachtjes de reeds gekookte gerechten op te warmen.

KOKEN MET GEDWONGEN CONVECTIE

Werking van de onder- en bovenweerstand en van de turbine.

De boven-en onderwarmte wordt in de oven verdeeld door semi gedwongen convectie.

De temperatuur dient geregeld te worden van 50 tot 250 °C met de thermostaatknop.

Aangeraden Gebruik:

Voor grote hoeveelheden en grotere volumes die gelijkmatig moeten gebakken of gebra- den worden.

Vb.: roulades, kalkoen, lamsbout, taart, enz.

KOOKWENKEN

STERILISEREN

Het steriliseren van levensmiddelen in bokalen gebeurt als volgt (volle bokalen, hermetisch gesloten):

a. de schakelaar op stand plaatsen;
b. de thermostaatknop op stand 185 °C plaatsen en de oven voorverwarmen;
c. de druipplaat met warm water vullen;
d. de bokalen op de druipplaat zetten en erop letten dat ze elkaar niet raken; de deksels bevochtigen met water; de ovendeur sluiten en de thermo-staatknop op stand 135 °C plaatsen.

Wanneer het steriliseren begint, t.w. wanneer er luchtbellen in de bokalen gevormd wor den, de oven uitschakelen en laten afkoelen.

VERBETEREN

De schakelaar op stand plaatsen en de thermostaatknop op stand 150 °C. Brood wordt weer knappend vers als men het ongeveer 10 minuten in de oven plaatst nadat het lichtjes bevochtigd werd.

BRADEN

Om op de klassieke manier te braden (gaar gebakken) volstaat het volgende punten in acht te nemen:

• de oventemperatuurinstellen tussen 180 en 200 °C.
• de hoeveelheid en de kwaliteit van het vlees.

SIMULTAAN KOKEN

De standen ☒ en ☒ de MULTIFUNK-TIE oven laten toe verschillende heterogene bereidingen simultaan te koken. Aldus kan men tezelfdertijd verschillende gerechten koken zoals vb. vis, taart en vlees zonder dat de aroma's en smaken zich vermengen.

Dit is mogelijk omdat de dampen en vetten geoxydeerd worden door de elektrische weerstand en zich dus niet kunnen afzetten op de gerechten.

De enige te nemen voorzorgen zijn:

• de kooktemperaturen moeten zo dicht mogelijk bij elkaar liggen met een verschil van maximum 20 tot 25 °C tussen de extreem vereiste temperaturen voor de verschillende gerechten;
• de gerechten zullen op verschillende tijdstippen in de oven geplaat worden, rekening houdend met de verschillende kookduur.

Het resultaat van deze kookwijze is een evidente energie en tijdbesparing.

ROOSTEREN EN GRATINEREN

Met de schakelaar op stand Kan het roosteren zonder braadspit gbeuren, daar delucht volledig rond de gerechten verspreid wordt. De thermostaatknop op stand 175 °C plaatsen en na voorverwarming van de oven de gerechten op het rooster plaatsen, de ovendeur sluiten en de oven laten verder verwarmen tot het roosteren voleindigd is.

Voor het eind van de kooktijd enkele boterkrulletjes toevoegen om het mooie gravneffekt te bekomen.

De grill niet langer dan 30 min. gebruiken.

Attentie: tijdens het gebruik wordt de ovendeur zeer heet.

Houd kinderen weg van de oven.

KOKEN MET DE GRILL

De oven moet voorverwarmd worden gedurende 5 minuten.

Voor gebruik moet de deur van de oven gesloten zijn.

Het gerecht op het ovenroosterplaatsen dat zo hoog mogelijk in de oven wordt geschoven.

Breng de ovenschaal onder de grill aan, om het vet en de sappen op te vangen.

Attentie: Voor gebruik moet de deur van de oven gesloten zijn.

De grill niet langer dan 30 min. gebruiken.

Attentie: tijdens het gebruik wordt de ovendeur zeer heet.

Houd kinderen weg van de oven.

KOKEN MET DE OVEN

De oven voorverwarmen op de gewens- te temperatuur.

Wanneer de oven de gewenste temperatuur bereikt heeft, het gerecht in de oven plaatsen en de kooktijd nakijken.

De oven 5 min. voor het eind van de kooktijd uitschakelen om de in de oven opgestapelde warmte te benutten.

Ter informatie geven we in volgende tabel enkele gerechten met hun bereidingstemperauren in °C.

Tijd en temperatuur schommelen afhankelijk van de hoeveelheid en de grootte van de stukken.

Rijst in de oven 150 °C

Konijnepastei 175 °C

Kaassoufflé 175 °C

Rundsvlees met uitjes 175 °C

Macaronikrans 175 °C

Vier-vierde gebak 175 °C

Karamelvla 175 °C

Gevulde tomaten 200 °C

Pizza 200 °C

Zeebrasem met uitjes 200 °C

Forel met amandelen 200 °C

Wijting in de oven 200 °C

Eend 200 °C

Aardappelen in de oven 200 °C

Appeltaart 200 °C

Soezendeeg 200 °C

Geroosterde paprika's 200 °C

Kalfskotelet 200 °C

Varkenskotelet 200 °C

Lamskotelet 225 °C

Kalfsgebraad 225 °C

Kippegebraad 225 °C

Appelen in de oven 225 °C

Eieren in vuurvaste schoteltjes 225 °C

Omelet 225 °C

Rundsgebraad 225 °C

Lamsbout 225 °C

Lamsschouder 225 °C

Gegratineerde macaroni 225 °C

5 - ELETRONISCHE KLOK/ PROGRAMMEUR

De elektronische klok/programmeur is een inrichting die de volgende functies groepeert, die met een enkele hand kunnen geprogrammeerd worden:

• Klok12 urem met verlichte wijzers (uren, minuten en seconden).
• Timer (tot 60 minuten).
• Programma voor automatisch koken in de oven. Aanschakeling op het geprogrammeerde uur (binnen de 12 uren vanaf het ogenblik van de programmering) en automatische uitschakeling na de geprogrammeerde kooktijd (max. 6 uren).
• Programma voor halfautomatisch koken in de oven. Automatische uitschakeling van de oven na de geprogrammeerde kooktijd (max 6 uren).

Beschrijving van de drukknoppen:

Timer

Kooktijd/Uur van einde kooktijd

Vooruitgaan van de cijfers van alle functies

Achteruitgaan van de cijfers van alle functies

Opmerking: De programmering (met een enkele hand) wordt uitgevoerd door te drukken op de toets die overeenstemt met de gewenste functie, en nadat men deze heeft losgelaten, is het voldoende binnen de 7 seconden de tijd te beginnen instellen met de toetsen of

De klok/programmeur wordt op nul afgesteld bij iedere onderbreking van de elektrische energie.

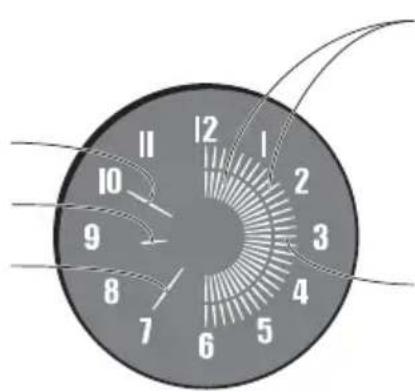

KLOK:

Verlichte wijzer van de minuten

Verlichte wijzer van de uren

Verlichte wijzer van de seconden

12 11 10 9 8 7 6 5 4 3 2 1

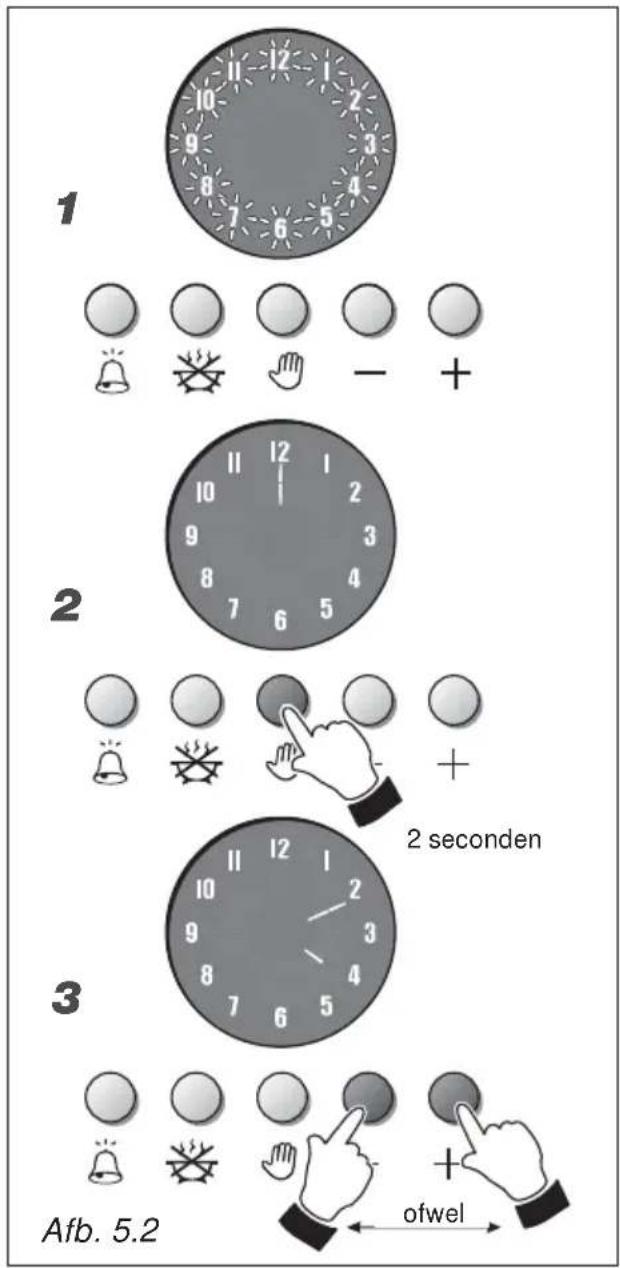

AUTOMATISCH OF HALFAUTOMATISCH KOKEN

1. Afb. 5.2 - Bij de eerste elektrische aansluiting van de oven of na een stroom-onderbreking, zullen alle nummers van de programmeur knipperen.
2. Afb. 5.2 - Om het uur te regelen, de toets indrukken gedurende een seconde; de wijzer zal aangaan op de 12.
3. Afb. 5.2 - Binnen de 7 seconden de drukknop of indrukken om de verlichte uur- en minutenwijzers te regelen. Wanneer de regeling beëindigd is, zal de verlichte secondenwijzer verschijnen.

Opmerking: De regeling van de klok houdt de op nul afstelling in van eventuele programma's in uitvoering of van ingestelde programma's.

1 2 3 Afb. 5.2 2 seconden ofwel

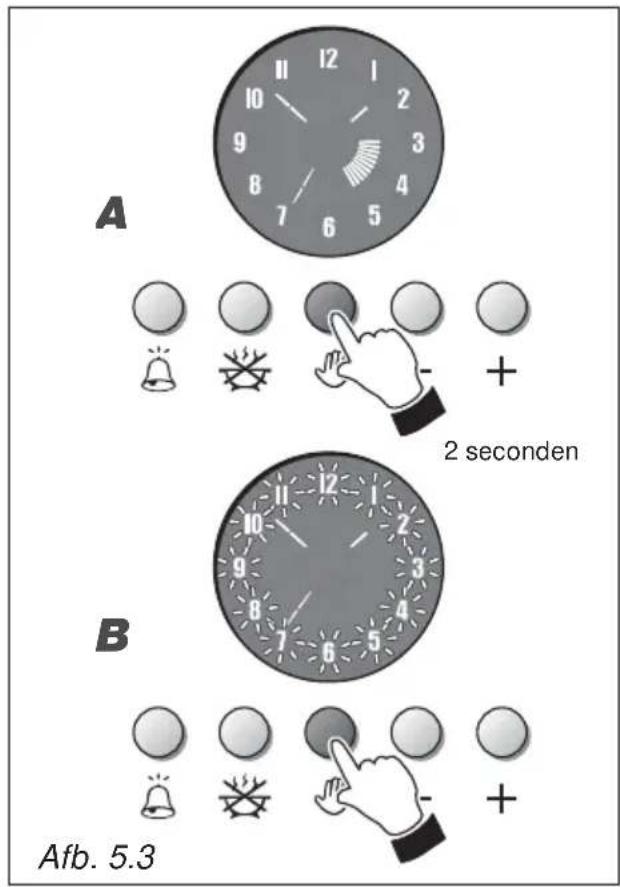

MANUEEL KOKEN ZONDER PROGRAMMEUR (Afb. 5.3)

Om de oven manueel te gebruiken, d.w.z. zonder de hulp van de programmeur, mogen de nummers niet knipperen of mag er geen enkel intern verlicht segment aan zijn (er mogen geen halfautomatische of automatische kookprogramma's ingesteld zijn).

A. Afb. 5.3 - Programmeur met ingesteld programma. Om het programma te annuleren, gedurende 2 seconden de drukknop indrukken; de interne verlichte segmenten zullen uitgaan.
B.Afb. 5.3 - Programmeur met knipperende nummers (deze omstandigheid doet zich voor na de uitschakeling van het geluidssignaal van einde kooktijd). De drukknop indrukken. De nummers worden stabiel en de programmeur zal overgeschakeld worden naar manueel.

Opgelet: Op het einde van het koken de oven manueel uitschakelen en hierbij onmiddellijk de knoppen van de schakelaar en van de thermostaat naar de stand van uit (OFF) draaien.

A 12 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 2 seconds 102 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds 2 seconds

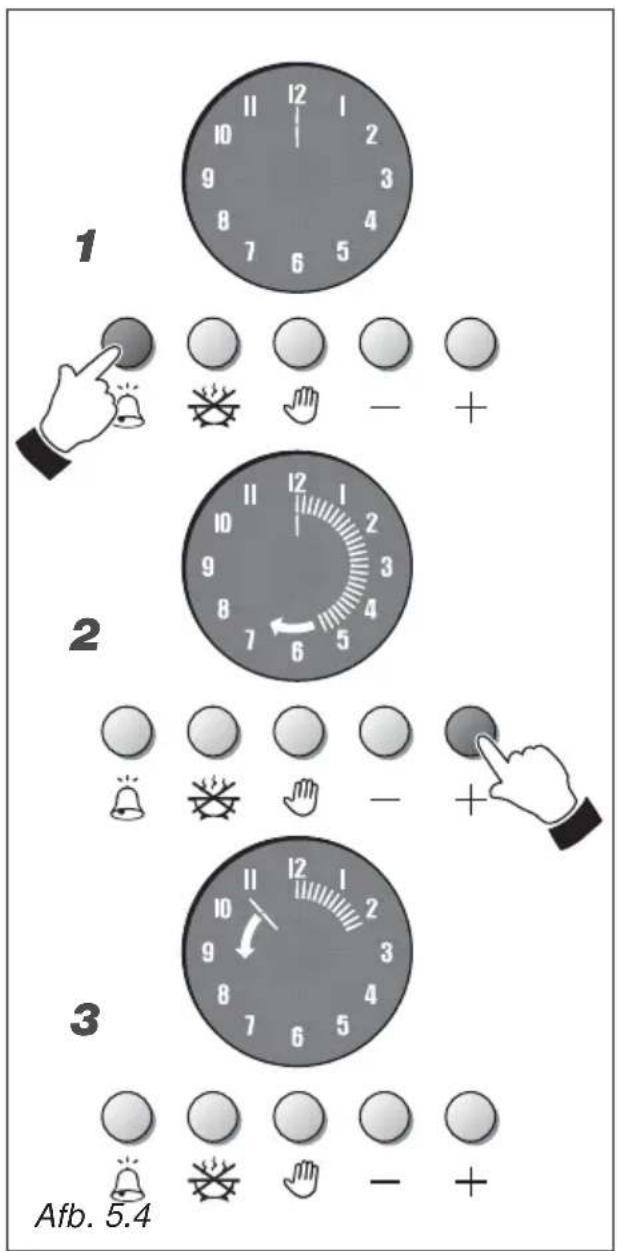

TIMER (Afb. 5.4)

De functie timer bestaat uitsluitend uit een geluidssignaal dat kan afgesteld worden voor een maximum tijd van 60 minuten.

1. Afb. 5.4 - Om de tijd in te stellen, drukken op de drukknop
2. Afb. 5.4 - Binnen de 7 seconden drukken op de drukknop tot de externe segmenten aangaan die overeenstemmen met de gewenste tijd (ieder segment stemt overeen met 1 minuut). Indien de gewenste tijd verstreken is, drukken op de drukknop tot de regeling is uitgevoerd.
3. Afb. 5.4 - Het aftellen begint onmiddel- lijk en wordt gevisualiseerd door een verlichte wijzer die draait tegen de wij- zers van de klok en die bij iedere toer (1 minuut) een segment zal uitschakelen.

Tijdens het aftellen is het mogelijk op gelijk welk ogenblik de ingestelde tijd te veranderen door te drukken op de toetsen + of -om het aftellen op nul af te stellen, drukken op de toets -tot aan het uitgaan van alle aangeschakelde externe sectoren).

Wanneer de tijd verstreken is, zal het laatste verlichte segment uitgaan en er zal een intermitterend geluidssignaal geactiveerd worden dat onderbroken kan worden door te drukken op een willekeurige drukknop. Het display visualiseert opnieuw het uur.

Om de klok te visualiseren tijdens het aftellen, een ogenblik de drukknop (afb. 5.5); om opnieuw het aftellen te visualiseren, terug een ogenblik de drukknop indrukken.

Opmerking: De functie timer kan ook ingesteld worden indien er een halfautomatische of een automatische kooktijd in uitvoering is.

OPGELET: De functie timer schakelt de oven niet automatisch uit op het einde van de tijd ingesteld door de timer. De oven manueel uitschakelen door de knoppen van de schakelaar en van de thermostaat te draaien naar de stand van uit (OFF).

1 12 1 2 9 3 8 4 7 6 5 12 1 2 9 3 8 4 7 6 5 12 1 2 9 3 8 4 7 6 5 12 1 2 9 3 8 4 7 6 5 12 1 2 9 3 8 4 7 6 5 12 1 2 9 3 8 4

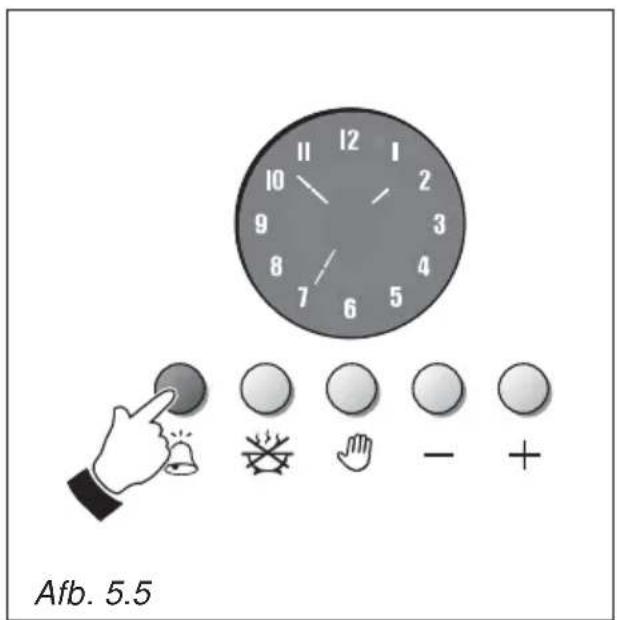

Afb. 5.5

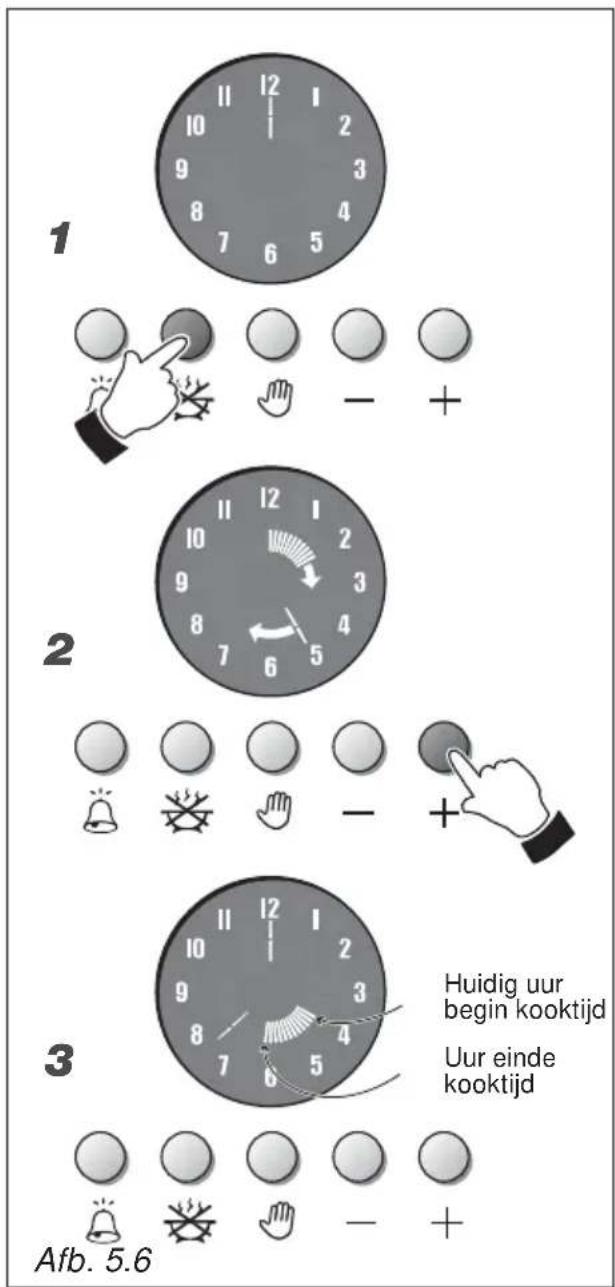

HALFAUTOMATISCH KOKEN (Afb. 5.6)

Dient om de oven automatisch uit te schakelen nadat de gewenste kooktijd verstreken is.

1. Afb. 5.6 - Om de kooktijd in te stellen (max 6 uren) drukken op de drukknop de wijzers van de klok gaan uit en er gaat een wijzer aan op de 12.
2. Afb. 5.6 - Binnen de 7 seconden drukken op de drukknop en een verlichte wijzer (zoals die van de minuten en de seconden) wordt geactiveerd. leder segment van vermeerdering duidt een minuut aan. Bovendien schakelt iedere vermeerdering van 12 minuten een intern segment aan (5 segmenten zijn gelijk aan een uur). Indien de gewenste tijd verstreken is, de drukknop indrukken tot de regeling is uitgevoerd.
3. Afb. 5.6 - Na 7 seconden zullen de aangeschakelde interne segmenten zich gaan plaatsen op het huidige uur en hierbij de geprogrammeerde kooktijd aanduiden.
4. De temperatuur en de kookfunctie van de oven instellen door in te grijpen op de desbetreffende knoppen van de schakelaar en van de thermostaat (zie specifieke hoofdstukken). De oven zal onmiddellijk aangaan en wanneer de ingestelde tijd verstreken is, zal hij automatisch uitgaan.

Tijdens het koken zullen de interne segmenten knipperen om aan te duiden dat het koken in uitvoering is, en ze zullen gradueel uitgaan met het verlopen van de tijd (een alle 12 minuten).

Tijdens het kookprogramma is het mogelijk op gelijk welk ogenblik de ingestelde tijd te veranderen door eerst de toets en vervolgens de toetsen of in te-drukken.

Wanneer de tijd verstreken is, zal het laatste verlichte segment uitgaan, de oven zal uitgaan, alle nummers van de klok zullen knipperen en er zal een intermitterend geluidssignaal geactiveerd worden.

Om het geluidssignaal uit te schakelen, een willekeurige drukknop indrukken.

Om het knipperen van de nummers van de klok uit te schakelen, drukken op de drukknop 📞.

Het kookprogramma kan geannuleerd worden op gelijk welk ogenblik door de drukknop gedurende 2 seconden in te drukken.

Opgelet: Op het einde van het halfautomatisch koken onmiddellijk de knoppen van de schakelaar en van de thermostaat van de oven naar de stand van uit (OFF) draaien.

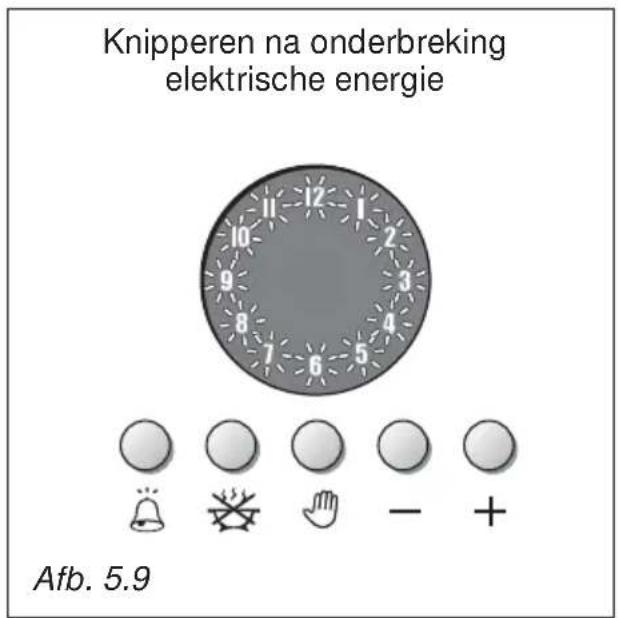

Opgelet: De onderbreking van de elektrische energie veroorzaakt de op nul afstelling van de klok en het wissen van alle ingestelde programma's. De uitgevoerde onderbreking wordt gesignaleerd door de knipperende nummers zonder verlichte wijzers - Afb. 5.9).

1 2 3 Huidig uur begin kooktijd Uur einde kooktijd Afb. 5.6

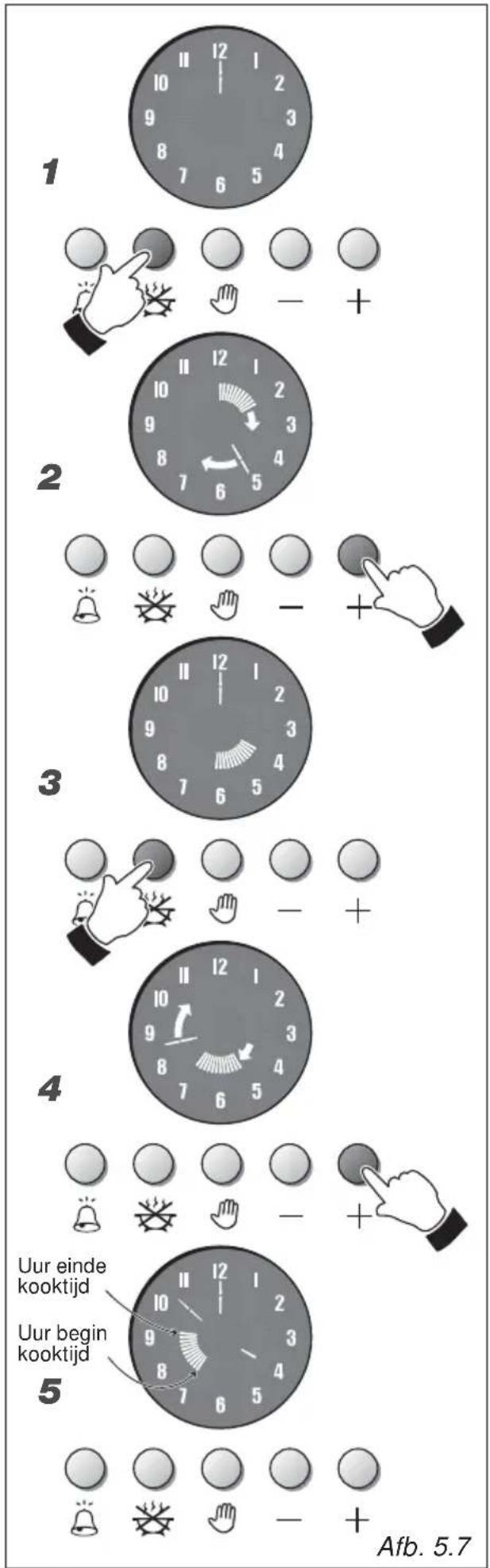

AUTOMATISCH KOKEN (Afb. 5.7)

Dient om de oven aan te schakelen op een vooringesteld uur en automatisch uit te schakelen nadat de geprogrammeerde kooktijd verstreken is. Om in de oven te koken in automatisch, moet men:

• De kooktijd instellen (max 6 uren).
• Het uur van einde kooktijd instellen (binnen de 12 uren vanaf het ogenblik van programmering).
• De temperatuur en de kookfunctie van de oven instellen.

Deze operaties worden op de volgende manier uitgevoerd:

1. Afb. 5.7 - De kooktijd instellen door te drukken op de drukknop de wijzers van de klok gaan uit en er gaat een wijzer aan op de 12.
2. Afb. 5.7 - Binnen de 7 seconden de drukknop indrukken en er wordt een verlichte wijzer geactiveerd (zoals die van de minuten en de seconden). leder segment van vermeerdering duidt een minuut aan. Bovendien schakelt iedere vermeerdering van 12 minuten een intern segment aan (5 segmenten zijn gelijk aan een uur). Indien de gewenste tijd verstreken is, de drukknop indrukken tot de regeling is uitgevoerd.
3. Afb. 5.7 - Binnen de 7 seconden nogmaals op de toets drukken; de aangeschakelde interne segmenten zullen zich op het huidige uur gaan plaatsen.
4. Afb. 5.7 - Binnen de 7 seconden drukken op de toets tot de aangeschakelde segmenten verplaatst worden op het uur waarop men het koken wenst uit te voeren. Indien het gewenste uur overschreden is, drukken op de drukknop tot de regeling is uitgevoerd.
5. Afb. 5.7 - Na 7 seconden worden de wijzers van de klok terug gevisualiseerd en de aangeschakelde segmenten duiden de kooktijd aan.
6. De temperatuur en de kookfunctie instellen door in te grijpen op de desbetreffende knoppen van de schakelaar en van de thermostaat van de oven (zie specifieke hoofdstukken). Nu is de oven geprogrammeerd en zal aangaan en aan blijven voor de tijd aangeduid door de verlichte segmenten, nadien zal hij automatisch uitgaan.

1 II 12 1 2 9 3 8 4 7 6 5 - + 2 II 12 1 2 9 3 8 4 7 6 5 - + 3 II 12 1 2 9 3 8 4 7 6 5 - + 4 II 12 1 2 9 3 8 4 7 6 5 - + 5 Uur einde kooktijd 10 2 9 3 8 4 7 6 5 - + Uur begin kooktijd 5 Afb. 5.7

Wanneer het koken begint, zullen de interne segmenten knipperen om aan te duiden dat het koken in uitvoering is, en ze zullen gradueel uitgaan met het verlopen van de tijd (een alle 12 minuten).

Tijdens het kookprogramma is het mogelijk op gelijk welk ogenblik de ingestelde tijd te veranderen door eerst op de toets en vervolgens op de toetsen

⊕ of ⊖ te drukken.

Wanneer de tijd verstreken is, zal het laatste verlichte segment uitgaan, de oven zal uitgaan, alle nummers van de klok zullen knipperen en er zal een intermitterend geluidssignaal geactiveerd worden.

Om het geluidssignaal uit te schakelen, drukken op een willekeurige drukknop.

Om het knipperen van de nummers van de klok uit te schakelen, drukken op de drukknop 📊.

Het kookprogramma kan geannuleerd worden op gelijk welk ogenblik door te drukken op de drukknop gedurende 2 seconden.

Opgelet: Op het einde van het automatisch koken onmiddellijk de knoppen van de schakelaar en van de thermostaat van de oven naar de stand van uit (OFF) draaien.

Opgelet: De onderbreking van de elektrische energie veroorzaakt de op nul afstelling van de klok en het wissen van alle ingestelde programma's. De uitgevoerde onderbreking wordt gesignaleerd door de knipperende nummers zonder verlichte wijzers - afb. 5.9).

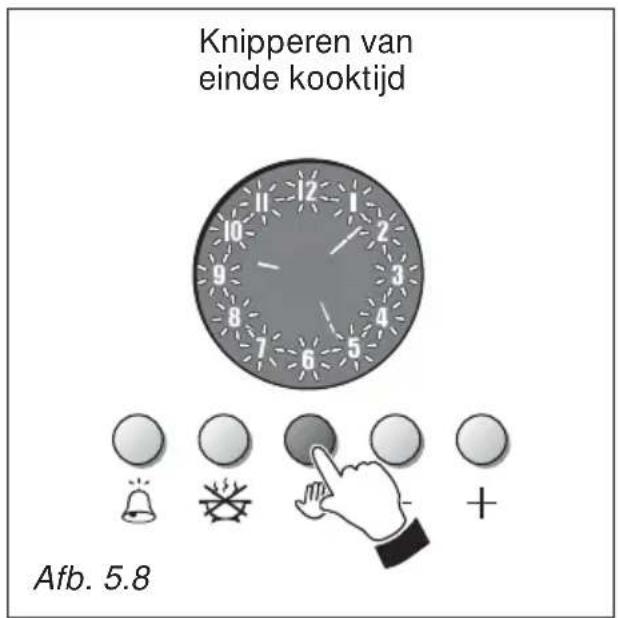

Knipperen van einde kooktijd Afb. 5.8

Knipperen na onderbreking elektrische energie Afb. 5.9

Sluit het komfoor af van het elektriciteitsnet en wacht totdat het is afgekoeld voordat u begint met het schoonmaken.

Let op

Het apparaat kan zeer heet worden, vooral rondom de kookzones. Daarom is het belangrijk dat kinderen niet alleen in de keuken worden gelaten wanneer het apparaat in werking is.

Geen machine met stoomstralen gebruiken want het vocht zou in het apparaat kunnen binnendringen en het gebruik ervan gevaarlijk maken.

OPPERVLAKKEN IN ROESTVRIJ STAAL

OPGELET

De oppervlakken in roestvrij staal gebruikt in deze oven zijn beschermd met een speciale transparante lak die het effect afdrukken beperkt.

Teneinde de beschadiging van deze bescherming te vermijden, voor de schoonmaak van de roestvrije componenten geen schuurproducten gebruiken.

ALLEEN WARM ZEEPWATER GEBRUIKEN VOOR DE SCHOON- MAAK VAN DE OPPERVLAKKEN IN ROESTVRIJ STAAL.

EMAIL

De geëmailleerde delen mogen enkel schoongemaakt worden met een spons en zeep of andere niet schurende middelen. Bij voorkeur met een zeemvel droogwrijven.

Alkalische of zure vlekken (citroensap, azijn, enz...) moeten onmiddellijk verwijderd worden.

Ook het gebruik van chloor- of zuurhoudende producten dient vermeden te worden.

GLASKERAMISCHE KOOKPLAAT

- Bladzijde 16.

VERVANGING VAN DE OVENLAMP

Haal de stekker van het aansluitsnoer uit het stopcontact.

Draai het lampje los en vervang het door een lampje dat bestand is tegen hoge temperaturen (300° C), spanning 230 V (50 Hz), 15 W, E14.

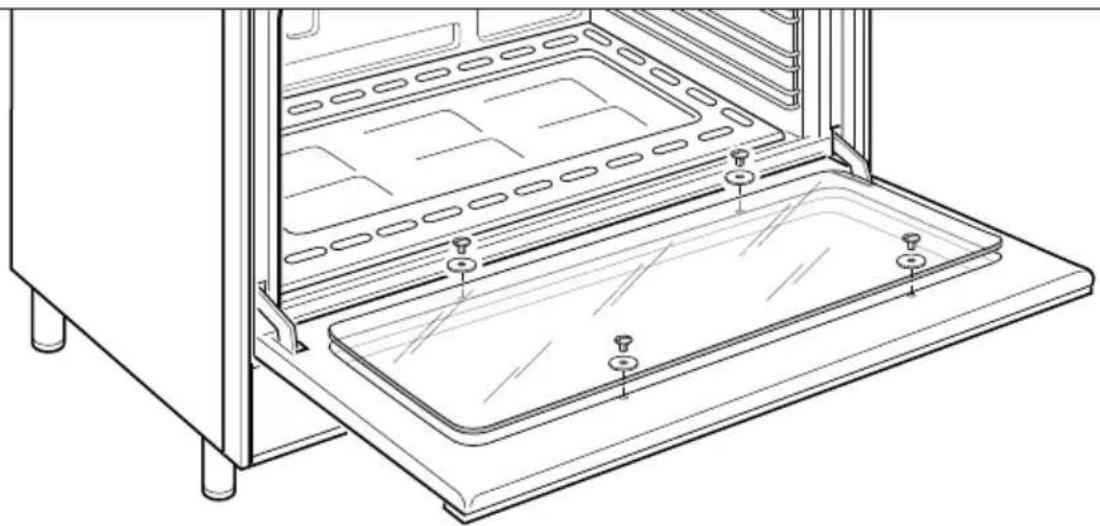

De binnenruit kan gemakkelijk uitgenomen worden bij onderhoud. Hiervoor de 4 hechtingsschroeven losdraaien (Afb. 5.6).

Gebruik geen ruwe schurende reini- gingsmiddelen of scherpe metalen krabbers om het glas van de oven- deur te reinigen, omdat die het oppervlak krassen en daardoor het glas kunnen doen barsten.

SCHOTELWARMHOUDRUIMTE

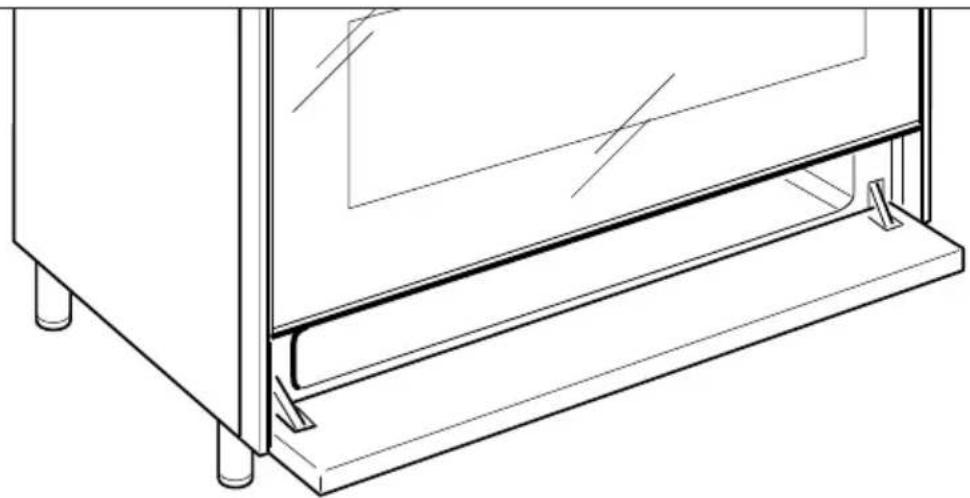

De schotelwarmhoudruimte is toegan-kelijk door het opklapbare paneel te openen (Afb. 6.2).

Zet geen ontvlambare materialen in de accessoirevak, want die zouden vlam kunnen vatten tijdens de werking van het apparaat.

Voor de schoonmaak de rekken aan de zijkanten van de oventuimte uitnemen en deze terugmonteren als u klaar bent. Wanneer de oven nog lauw is, de binnenwanden afwassen met een doek die in heet water met zeep of een ander geschikt product gedrenkt is.

De bodem van de oven, de zijdelingse rekken, de druipschaal en het rooster zijn uit te nemen en in de gootsteen te wassen.

• Bevestig de uitneembare zijplaten aan de gaten van de zijwanden in de oven (Afb. 6.3)

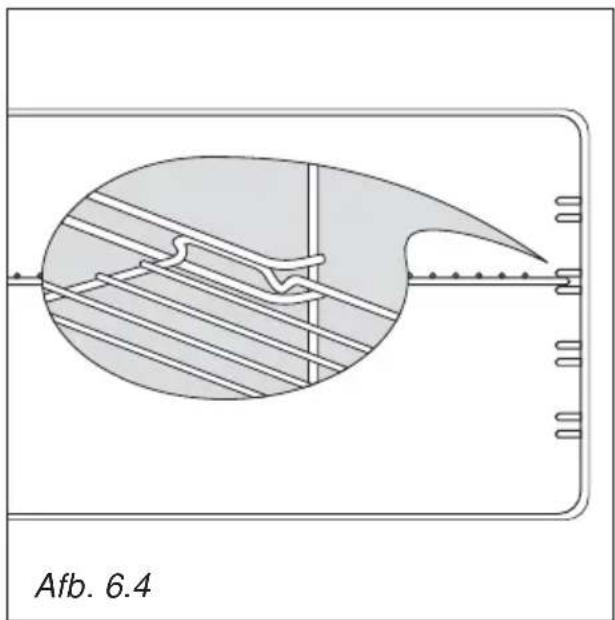

• Schuif de vetvanger in het midden in de richels van de uitneembare zijplaten (Afb. 6.4).
• Het demonteren geschiedt in omgekeerde volgorde.

De ovenplaat moet correct op de steunen geplaatst worden (Afb. 6.5) en daarna over de zijgeleiders geschoven worden (Afb. 6.6).

Afb. 6.6 Afb. 6.5

DEMONTAGE VAN DE OVENDEUR

De ovendeur kan eenvoudig worden gedemonteerd op de volgende wijze:

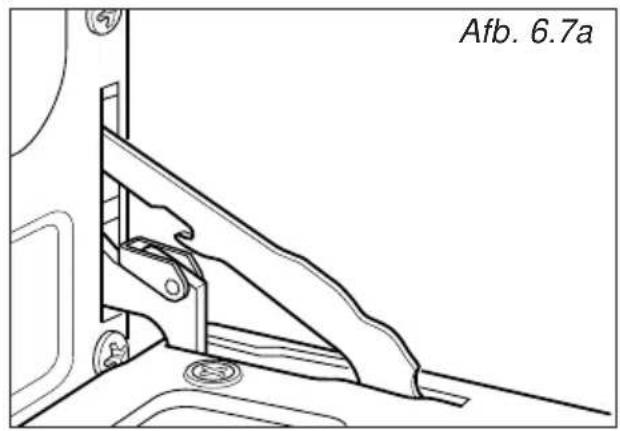

• De ovendeur volledig openen (Afb. 6.7a).

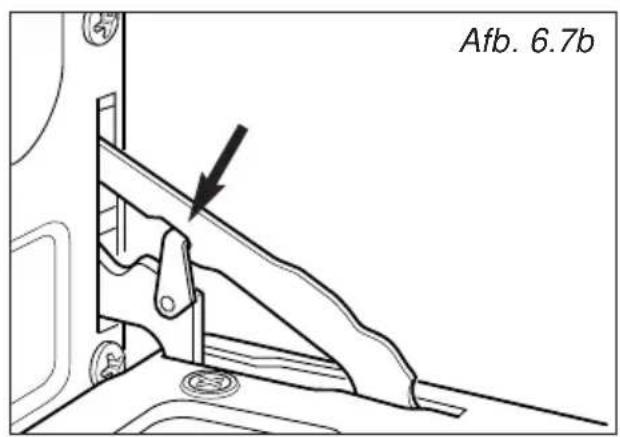

• De vastzetring inhaken in de pen van de linker- en rechterschamier (Afb. 6.7b).
• Neem de deur vast zoals getoond in Afb. 6.7.

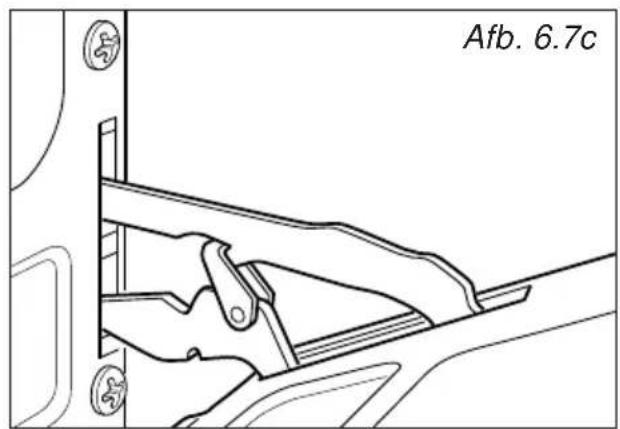

• De deur een klein beetje openen, loshaken en de onderste pen van de scharnieren uit hun behuizing halen (Afb. 6.7c).
• Ook de bovenste pen van de scharniere-n uit haar behuizing halen (Afb. 6.7d).
• Leg de deur op een zacht oppervlak.
• Ga in omgekeerde volgorde te werk om de deur opnieuw te monteren.

Afb. 6.7a

Afb. 6.7b

Aanwijzingen voor de installateur

IMPORTANT

• De installatie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien, in overeenstemming met de lokaal geldende voorschriften en de aanwijzingen van de fabrikant. Als hieraan niet wordt voldaan, vervalt de garantie.
• Alle ingrepen moeten uitgevoerd worden wanneer het toestel uitgeschakeld is.
• Sommige apparaten worden geleverd met de stalen en aluminium delen ervan bedekt door beschermfolie.

U moet de beschermfolie verwijderen voordat u het fornuis in gebruik neemt.

7 - INSTALLATION

Voor wat betreft de bescherming tegen de verhitting van de aan het fornuis aangrenzen- de oppervlakken, moeten de montagecondities conform zijn de aanwijzingen op afb. 7.1.

De meubelwanden moeten bestand zijn tegen een temperatuur van 75 °C boven de omgevingstemperatuur.

Installeer het komfoor niet in de buurt van brandbaar materiaal (bijv. gordijnen).

Indien het fornuis op een sokkel staat, moet men de juiste afmetingen nemen om te vermijden dat het toestel van de sokkel glijdt.

750 mm 450 mm 500 mm 50 mm Afb. 7.1

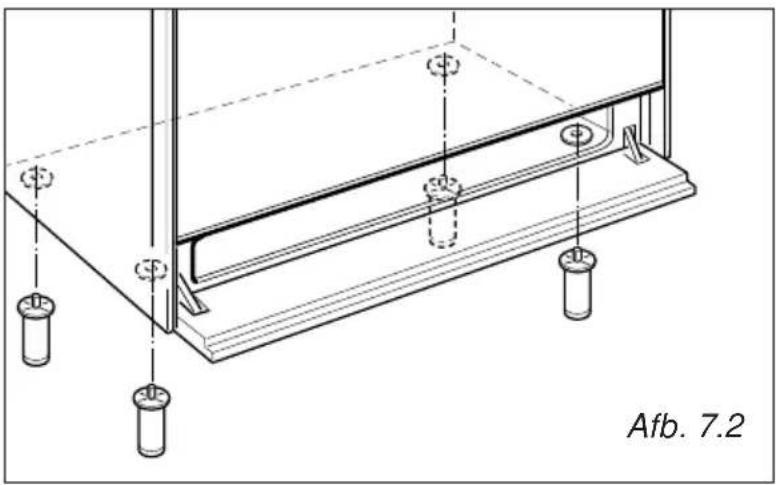

De verstelbare voeten moeten aan de onderkant van het fornuis worden gemonteerd voordat het fornuis in gebruik wordt genomen.

A Afb. 7.3 V

ACHTERSCHERM

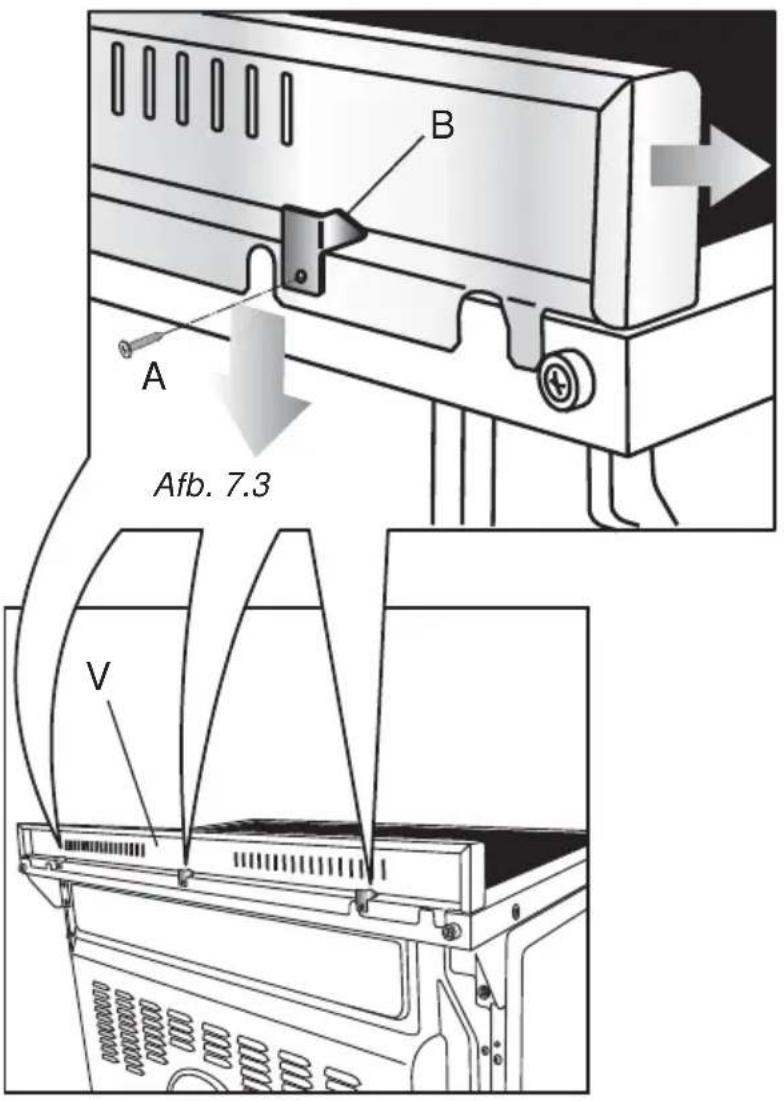

Assembleer het achterscherm "V" (afb. 7.3) alvorens het fornuis te installeren.

• Het achterscherm "V" vindt u in de verpakking achter het fornuis.
• Verwijder de beschermfolie en plakband voordat u het achterscherm assembleert.
• Verwijder de twee afstandsringen "A" en de schroef "B" van de achterkant van de kookplaat.
• De achterlijst moet aan het fornuis worden gemonteerd met gebruik van de drie meegeleverden dragers "B" (zie afb. 7.3).

Het rechtop zetten van het fornuis moet altijd door twee personen worden gedaan, om te voorkomen dat de verstelbare voeten schade oplopen tijdens deze manoeuvre (afb. 7.4).

WAARSCHUWING

Pas op: til het fornuis bij het rechtop zetten niet op aan de deurhendel (afb. 7.5).

WAARSCHUWING

SLEEP het fornuis NIET over de vloer wanneer u het naar de plaats van installatie vervoert (afb. 7.6).

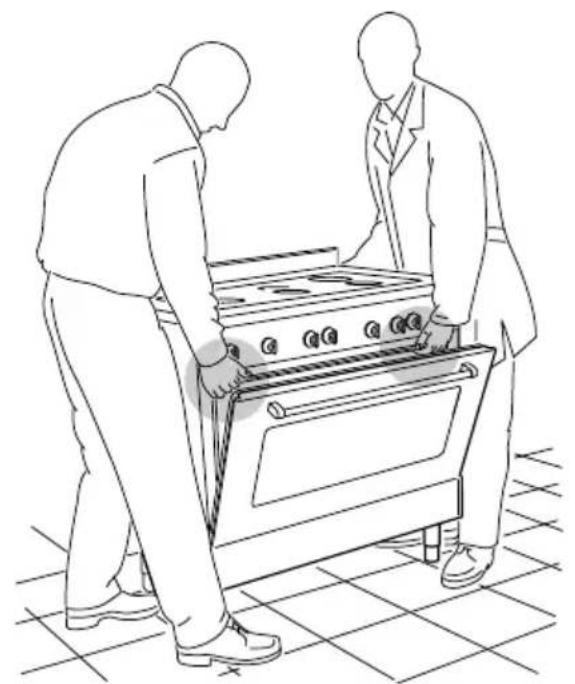

Til het fornuis zo ver op dat zijn voeten de vloer niet raken (afb. 7.4).

HET FORNUIS WATERPAS ZETTEN

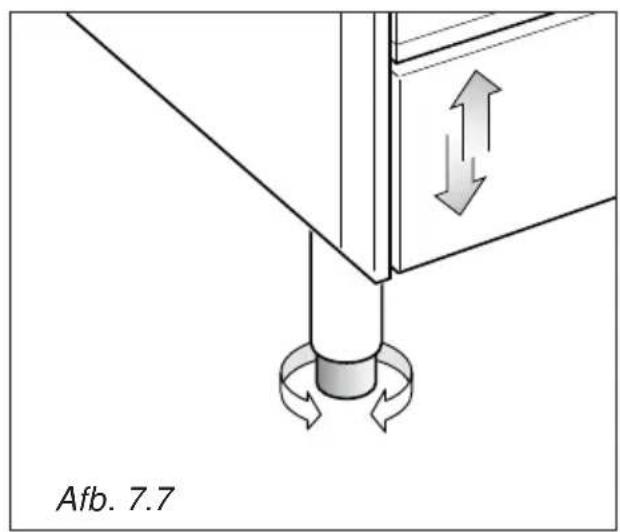

Het fornuis kan waterpas geplaats worden door de uiteinden van zijn voeten IN of UIT te draaien (afb. 7.7).

Afb. 7.7

BELANGRIJK: De aansluiting op het elektriciteitsnet moet uitgevoerd worden door een bevoegd vakman en voldoen aan de geldende voorschriften.

Een foute installatie kan schade aan personen, dieren en zaken ten gevolge hebben waarvoor de fabrikant zich niet aansprakelijk stelt.

AANSLUITING OP HET ELEKTRICITEITSNET

• De aansluiting op het elektriciteitsnet moet uitgevoerd worden door een vakman en voldoen aan de geldende veiligheidsvoorschriften;
• het apparaat moet aangesloten worden op het elektriciteitsnet, nadat men eerst heeft vastgesteld dat de netspanning overeenstemt met de voedingsspanning die op het typeplaatje is vermeld en dat de elektrische voorziening de aansluitwaarde van het toestel kan dragen;
• het is mogelijk om het apparaat direct op het elektriciteitsnet aan te sluiten door middel van een lijnschakelaar met een minimumafstand van 3 mm tussen de contacten;
• de voedingskabel mag niet in aanraking komen met hete oppervlakken en moet zo geplaatst worden dat de temperatuur nergens boven de 75°C komt;
• het toestel moet zo worden geïnstalleerd dat het stopcontact of de lijnschakelaar altijd bereikbaar zijn.

Trek altijd de stekker uit alvo- rens werken uit te voeren aan het elektrische gedeelte van het toestel.

N.B. Gebruik geen adapters, verloopstekkers en meervoudige stekkerdozen omdat deze oververhitting en verbrandingen kunnen veroorzaken.

Als de elektrische voorziening in uw woning aangepast moet worden, laat de nodige werkzaamheden dan verrichten door een bevoegd vakman.

Deze moet bovendien controleren of de doorsnede van de bekabeling van het stopcontact groot genoeg is voor het vermogen dat het toestel opneemt.

BELANGRIJK: dit kooktoestel moet worden aangesloten op een geschikte tweepolige schakelaar die in de buurt van het toestel is gemonteerd.

WAARSCHUWING!

Het is verplicht het apparaat te aarden.

De aarding van het toestel is verplicht. De fabrikant wijst alle verant-woor-delijkheid af wanneer schade veroorzaakt wordt door het niet in acht nemen van deze voorwaarde.

AANSLUITEN VAN HET AANSLUITSNOER

Het aansluitsnoer wordt als volgt op het fornuis aangesloten:

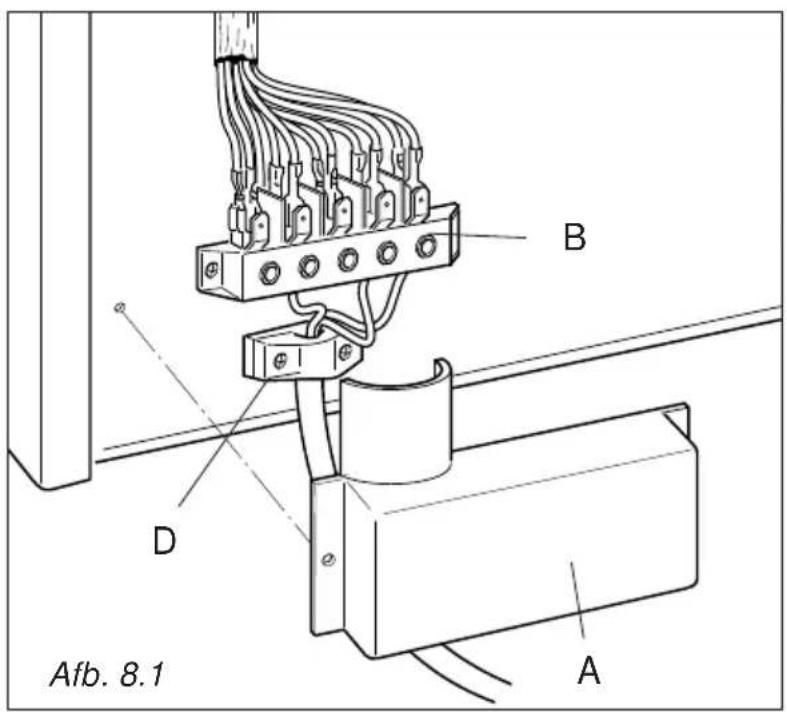

• Schroef de bevestigingsschroeven van het beveiligingspaneel "A" aan de achterkant van het fornuis los (Afb. 8.1).
• Verbind het goed geïsoleerde aansluit-snoer met klem "D".

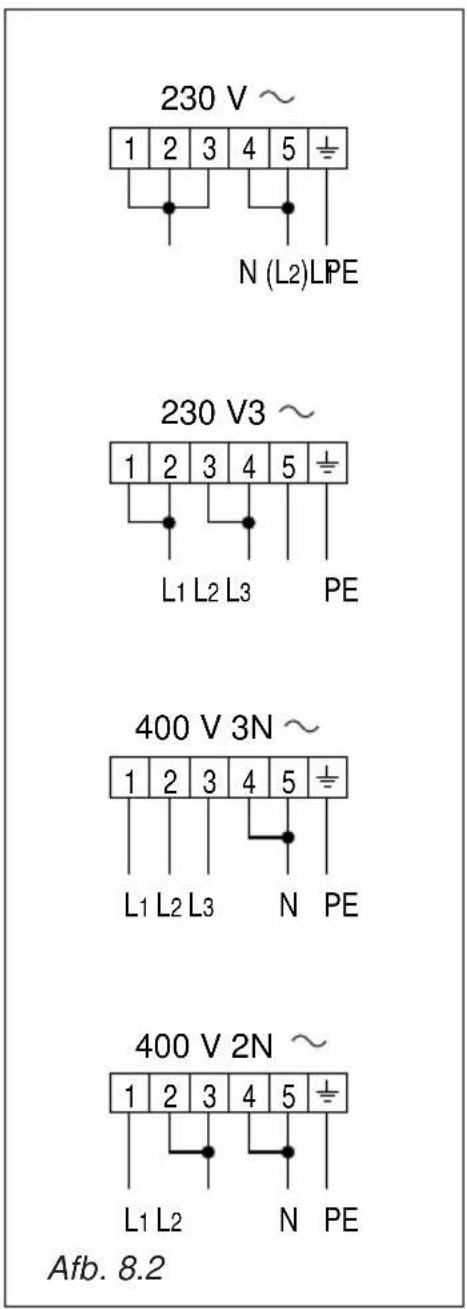

• Verbind de aansluitingen (type H05 RR-F - min. 6 mm ^2 ) met klembouder "B" volgens het schema in afbeelding afb. 8.2 - 8.3.
• Sluit het netsnoer aan op het elektrici- teitsnet d.m.v. de kabelklem "D". De doorsnede van het netsnoer moet geschikt zijn voor de aansluitwaarde van het apparaat: zie de paragraaf 'Doorsnede van het netsnoer'.

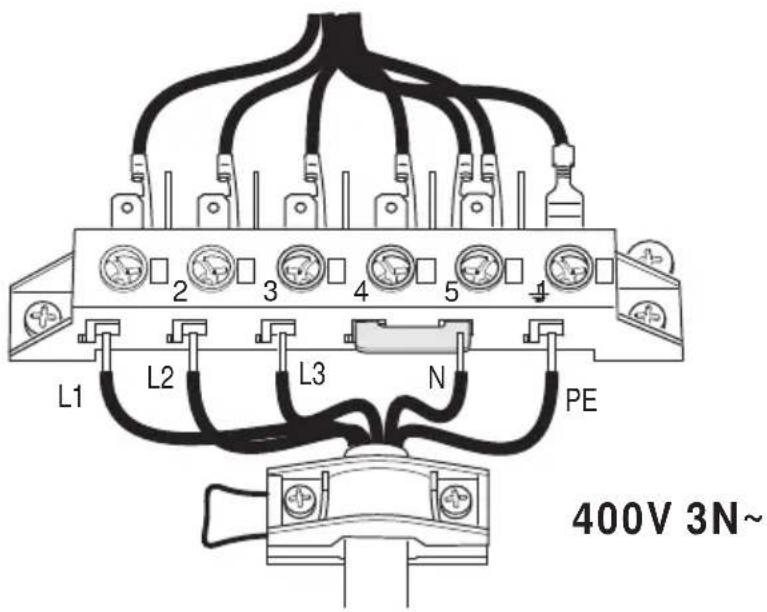

• Sluit de fases en de aarde overeenkomstig afbeelding 8.1 aan op klemmenstrook B.
• Span het aansluitsnoer en zet het vast in klem "D".
• Bevestig het beveiligingspaneel "A" opnieuw.

N.B. De aarddraad moet 3 cm langer zijn dan de fasedraad en de nuldraad.

Afb. 8.1 A B D

DOORMETER VAN DE VOEDINGSDRAAD - TYPE HO5RR-F

230V 8x 6 mm 2 (**)

230V 4x 4 mm 2 (**)

400V3N 5×2,5 mm 2 (**)

400V2N 4×4 mm 2 (**)

(**) – Rechtstreekse aansluiting op een elektrische muurdoos

– Gelijktijdigheidsfactor van toe-passing

230 V ~ 1 2 3 4 5 = N (L2)LPE 230 V3 ~ 1 2 3 4 5 = L1 L2 L3 PE 400 V 3N ~ 1 2 3 4 5 = L1 L2 L3 N PE 400 V 2N ~ 1 2 3 4 5 = L1 L2 N PE Afb. 8.2

De beschrijvingen en aanduidingen vermeld in de gebruiks-en installatievoorschriften zijn enkel van informatieve aard. De constructeur behoudt zich het recht voor om zonder verwittiging en op gelijk welk ogenblik wijzigingen aan zijn produkten aan te brengen.

Voor het eerste gebruik is het raadzaam om de lege oven 30 minuten op stand te laten werken en vervolgens nogmaals 30 minuten op de maximumtemperatuur (thermostaatknop op 250°C) in de standen en om alle sporen van vet van de verwarmingselementen te verwijderen.

Maak de oven en zijn accessoires schoon met warm water en vloeibaar afwasmiddel.
