BEDIENUNGSANLEITUNG MFTI94 M-SYSTEM

Nederlands	Gebruiks-en installatievoorschriften	Bladzijde 3
Français	Mode d’emploi - Conseils pour l’installation	Page 41
English	Instruction for the use - Installation advice	Page 79
Deutsch	Das Handbuch ist auch in deutscher Sprache erhältlich

Diese Herdplatte wurde nach folgenden Vorschriften entwickelt, konstruiert und verkauft:

• Sicherheitsbestimmungen der EWG-Richtlinie "Niederspannung" 2006/95/CE;
• Sicherheitsbestimmungen der EWG-Richtlinie "EMC" 89/336/CEE;
• EWG-Richtlinie 93/68/CEE.

WAARSCHUWINGEN EN BELANGRIJKE RAADGEVINGEN VOOR HET GEBRUIK VAN ELEKTRISCHE APPARATEN

Electronisch circuit 1 Electronisch circuit 2

GERECHTEN TEMPERATUUR

Savoiegebakjes 150 °C

Chocoladecake 150 °C

Verlichte interne segmenten

(1 segment = 12 minuten)

Verlichte externe segmenten

(1 segment = 1 minuut)

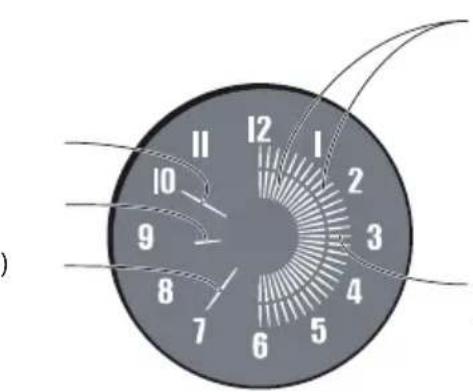

TIMER

Verlichte externe segmenten (1 segment = 1 minuut)

Afb. 5.1

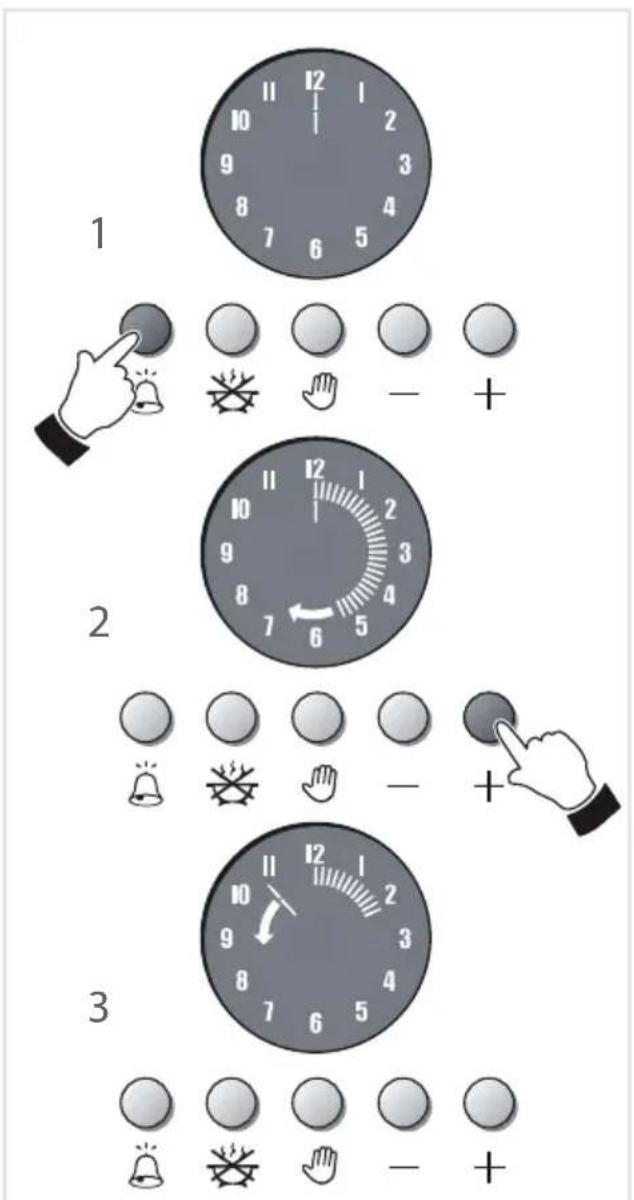

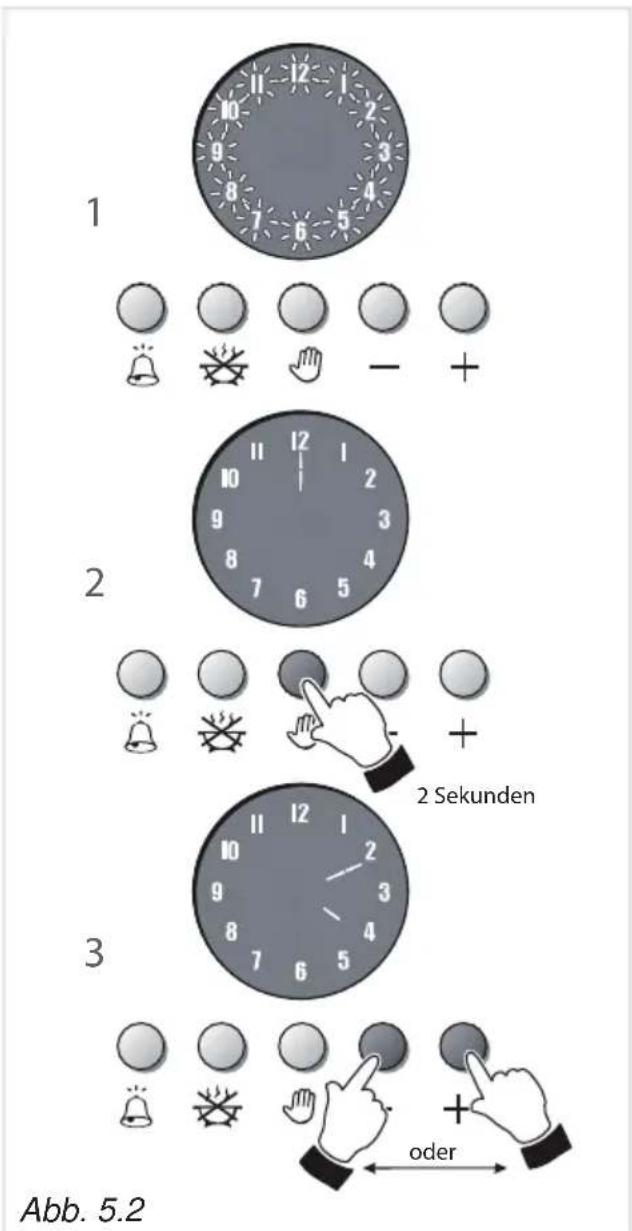

KLOK (Afb. 5.2)

8 - ELEKTRISCH GEDEELTE

GLASKERAMIC ELEKTROHERDE (Induktion Gewindebohrer)

Gebrauchsanweisung Installationsanleitung

Sehr geehrte Kunden,

Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf eines unserer Haushaltsgeräte entgegengebracht haben.

Die im folgenden aufgerührten Hinweise und Ratschläge dienen Ihrer

Sicherheit und der anderer Personen und ermöglichen Ihnen, alle Gebrauchsweisen des Gerätes kennenzulernen.

Bewahren Sie deshalb diese Broschüre sorgfältig auf, sie wird Ihnen auch in Zukunft hilfreich sein, falls Sie hinsichtlich der Funktionsweise des Gerätes irgendweiche Unklarheiten klären möchten.

Dieses Gerät darf nur für den Zweck verwendet werden, für den es ausdrücklich hergestellt wurde, d.h. für das Kochen von Speisen.

Jeder andere Verwendungszweck ist unangemessen und daher auch gefährlich.

Für eventuelle Schäden, die durch unangemessenen, fehlerhaften oder unüberlegten Gebrauch des Gerätes entstehen, lehnt der Hersteller jegliche Haftung ab.

WICHTIGER HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EGRICHTLINIE 2002/96/EG.

Am Ende seiner Nutzzeit darf das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden.

Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines

Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet.

KONFORMITÄTSERKLÄRUNG

Diese Herdplatte wurde nach folgenden Vorschriften entwickelt, konstruiert und verkauft:

Sicherheitsbestimmungen der EWG-Richtlinie "Niederspannung" 2006/95;•

Sicherheitsbestimmungen der EWG-Richtlinie "EMC" 89/336;

EWG-Richtlinie 93/68.

WICHTIGE HINWEISE FÜR DEN GEBRAUCH VON ELEKTROGERÄTEN

Beim Gebrauch von Elektrogeräten müssen grundsätzlich einige wichtige Regeln beachtet werden.

Im besonderen gilt:

das Gerät nie mit nassen oder feuchten Händen oder Füßen berühren;•

das Gerät nie mit nackten Füßen benutzen;•

Kinder und unzurechnungsfähige•

Personen das Gerät nur unter Aufsicht verwenden lassen;•

Der Hersteller kann nicht haftbar gemacht werden für Schäden, die durch unangemessenen, fehlerhaften oder unüberlegten Gebrauch des Gerätes entstehen.

INBETRIEBNAHME DES BACKOFENS

Vor Benutzung des Backofens sollten Sie

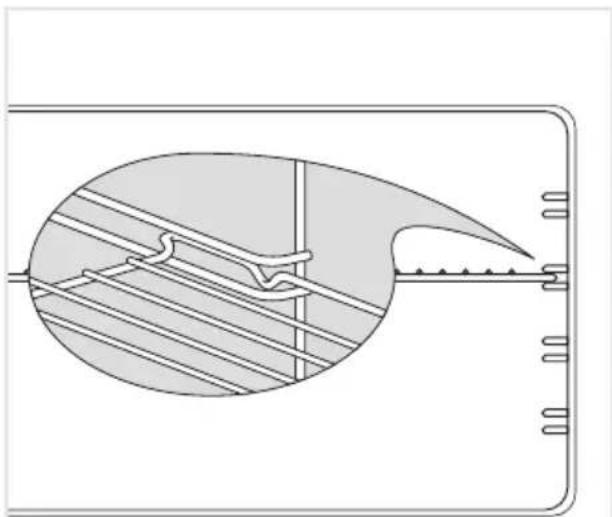

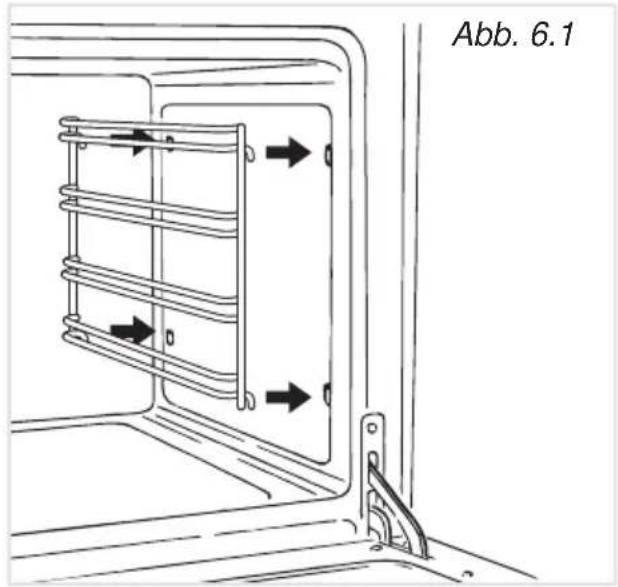

• Im Backofeninneren die seitlichen Rahmen wie auf Seite 46 beschrieben einbauen (REINIGUNG UND WARTUNG).
• Backroste und -Bleche einschieben.
• Den leeren Backofen auf die höchste Stufe einschalten, um so eventuelle. Fettspuren von den Heizelementen zu entfernen, wie in den entsprechenden Kapiteln zu den Backöfen der verschiedenen Modelle beschrieben.
• Das Backofeninnere mit einem feuchten Lappen und einen neutralen Reinigungsmittel putzen und gut trocknen.

WICHTIG:

Dieses Gerät ist ausschließlich zum Kochen im Haushaltsbereich bestimmt und nicht für gewerbliche Nutzung geeignet.

Dieses Gerät hat einen eingebauten Kühlventilator zur Sicherheit, dessen Geräusche zu hören sind, wenn der Ofen oder der Grill benutzt werden.

WICHTIGE HINWEISE

Kontrollieren Sie nach dem Auspacken, ob das Gerät unbeschädigt ist.

Sollten Sie Zweifel haben, schalten Sie das Gerät nicht ein sondern wenden Sie sich an den Lieferanten oder an einen Elektrofachmann.

Die Verpackungsteile (Plastikbeutel, Styropor, Nägel, Metallbänder etc.) müssen für Kinder unzugänglich gemacht werden, weil sie eine potentielle Gefahrenquelle darstellen.

Versuchen Sie nicht, die technischen Eigenchaften des Gerätes zu verändern, das • kann gefährlich sein.

Machen Sie das Gerät stromlos, bevor Sie es putzen oder warten.

Falls Sie dieses Gerät nicht mehr benutzen sollten (oder falls Sie ein altes Modell durch ein neues ersetzen), empfehlen wir Ihnen, das Gerät vor dem Wegwerfen funktionsuntüchtig zu machen, wie das in den gültigen Bestimmungen zum Schutz von Gesundheit und Umwelt vorgesehen ist, indem Sie die Teile unschädlich machen, die gerade für spielende Kinder eine Gefahrenquelle darstellen könnendarstellen können.

ALLGEMEINE VORSICHTSMASSNAHMEN UND RATSCHLÄGE

ACHTUNG: Vor dem Gebrauch bitte die Kunststoffabdeckung an den beiden • Seiten und an der Vorderseite abziehen.

Nach der Anwendung sicherstellen, dass die Knäufe auf aus stehen.

Das Gerät nicht unbeaufsichtigt von Kindern oder anderen unqualifizierten Personen • benutzen lassen.

Während und unmittelbar nach der Anwendung werden einige Bereiche des Geräts sehr heiß. Nicht berühren!

Kinder insbesondere beim Betrieb vom Kuchenherd fernhalten.

Bei einigen Geräten sind die Stahlund Aluminiumteile mit einer Schutzfolie versehen, • die vor dem Gebrauch des Geräts zu entfernen ist.

Feuergefahr! Keine entzündbaren Materialien in den Backofen, auf die Glaskeramik-• Kochmulde oder in das Zubehörfach legen, da sie beim Betrieb Feuer fangen können.

Sicherstellen, daß die Elektrokabel von anderen, in unmittelbarer Nähe verwendeten • Küchengeräten nicht mit der heißen Glaskeramik- Kochmulde in Berührung kommen oder an der geheizten Backofentür eingeklemmt werden.

Auf keinen Fall den Backofen mit Aluminiumfolie auslegen. Keine Backbleche oder die • Fettpfanne auf dem Backofenboden positionieren.

Keine spitzen oder harten Gegenstände auf die Glaskeramik- Kochmulde fallen las- sen. Bei Sprüngen oder Rissen, die auf starke mechanische Einwirkungen zurück- zuführen sind, das Gerät von der elektrischen Netzversorgung trennen und den Kundendienst anrufen.

Oberfläche der Kochmulde nicht mit scharfkantigen Gegenständen zerkratzen bzw. als Arbeitsfläche verwenden.

Keinen Dampfreiniger zur Reinigung verwenden, da die Feuchtigkeit in das Gerät drin-• gen und das Gerät gefährlich werden könnte.

Der Hersteller übernimmt keinerlei Haftung bei Schäden an Personen oder Gegen- stände, die auf einen unsachgemäßen oder falschen Gebrauch zurückzuführen sind. Die verschiedenen Baugruppen des Küchenherds sind wiederverwertbar. Bezüglich der Entsorgung sind die einschlägigen, örtlichen Normen zu beachten. Zur endgültigen Ausschließung des Betriebs ist das Versorgungskabel durchzuschneider.

WEITERE WICHTIGE VORSICHTSMASSNAHMEN UND EMPFEHLUNGEN

Stellen Sie keine leeren Töpfe auf das Kochfeld aus Glaskeramik.

Gegenstände aus Metall, wie Messer, Gabeln, Löffel und Topfdeckel dürfen nicht auf die Oberfläche des Kochfeldes gelegt werden, da sie heiß werden.

Verwenden Sie keine Küchengeräte aus Metall (z.B. Schöpfkellen). Die Verwendung • von Küchengeräten aus Kunststoff oder Holz ist vorzuziehen.

Verwenden Sie Töpfe der empfohlenen Größe (siehe unter empfohlener Mindest-durchmesser des Topfes). Es wird davon abgeraten, Töpfe zu verwenden, die kleiner als das Kochfeld sind. Die Töpfe müssen in die Mitte des Kochfeldes gestellt werden.

Verwenden Sie keine defekten Töpfe oder Töpfe mit gekrümmtem Boden.

Verwenden Sie geeignete Töpfe mit Markierung zum Induktionsgaren.

Halten Sie Entfernung zum elektromagnetischen Feld ein, indem Sie sich 5-10 cm von den Kochfeldern aufhalten. Verwenden Sie nach Möglichkeit die hinteren Kochfelder.

Magnetische Gegenstände (z.B. Kreditkarten, Disketten, Speicherkarten) und elektronische Geräte (z.B. Computer) dürfen nicht in die Nähe des Induktionskochfeldes gelangen.

WICHTIGE WARNUNG: Das Induktionskochfeld entspricht den Europäischen • Standards für Anwendungen zum Kochen im Haushalt. Deshalb darf es sich nicht mit anderen elektronischen Geräten kreuzen. Personen mit Herzschrittmachern oder anderen elektrischen Implantaten müssen mit ihrem Arzt klären, ob sie ein Induktionskochgerät verwenden können (wobei alle möglichen Störungen an den Anlagen zu prüfen sind).

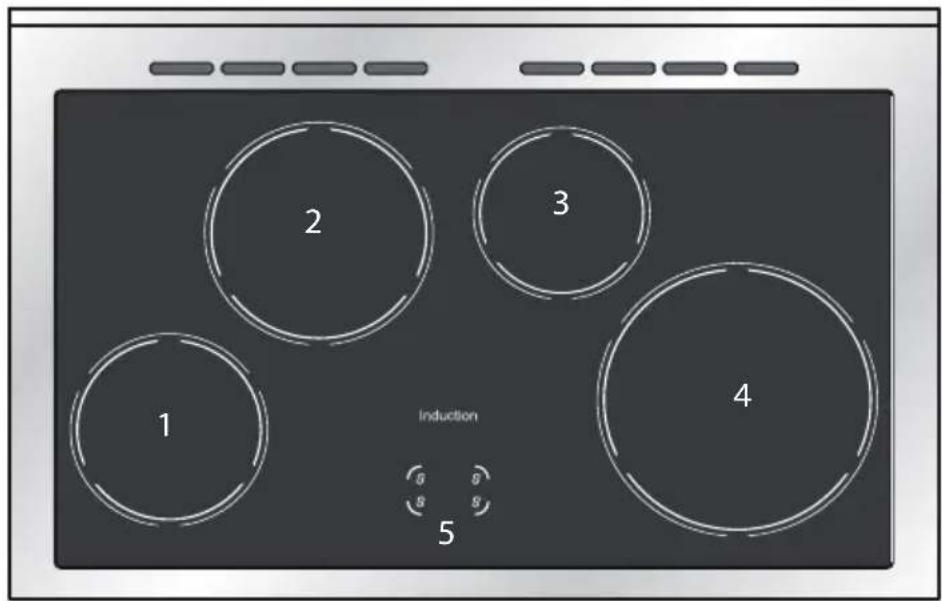

1. Induktionskochfeld ∅ 180 mm Normale Leistung: 1850 W

Booster-Leistung: 2500 W

1. Induktionskochfeld ∅ 180 mm Normale Leistung: 1850 W

Booster-Leistung: 2500 W

1. Induktionskochfeld ∅ 145 mm Normale Leistung: 1400 W

Booster-Leistung: 1800 W

1. Induktionskochfeld ∅ 210 mm Normale Leistung: 2300 W

Booster-Leistung: 3300 W

Anm.: Die Nenn- und Booster-Leistung können sich unabhängig von der Größe und dem Material des auf das Kochfeld gestellten Kochtopfes ändern.

1. Anzeige des Kochfeldesd

Achtung:

Trennen Sie das Gerät vom Netz, wenn das Keramikglas gerissen ist, und verständigen Sie den Kundendienst.

Gegenstände aus Metall, wie Messer, Gabeln, Löffel und Topfdeckel dürfen nicht auf die Oberfläche des Kochfeldes gelegt werden, da sie heiß werden.

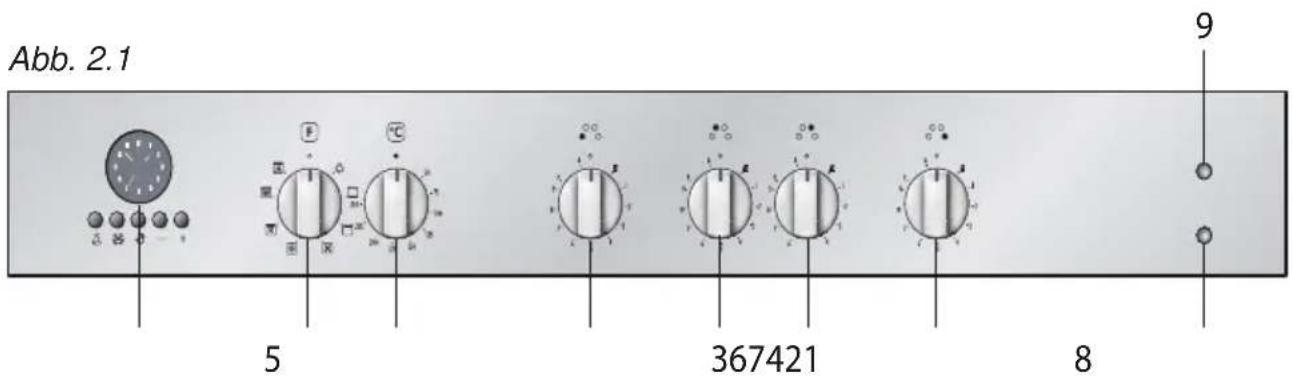

Abb. 2.1 5 367421 8 9

BESCHREIBUNG DER BEDIENELEMENTE

Stellknauf Kochzone vorne rechts1.

Stellknauf Kochzone hinten rechts2.

Stellknauf Kochzone hinten links3.

Stellknauf Kochzone vorne links4.

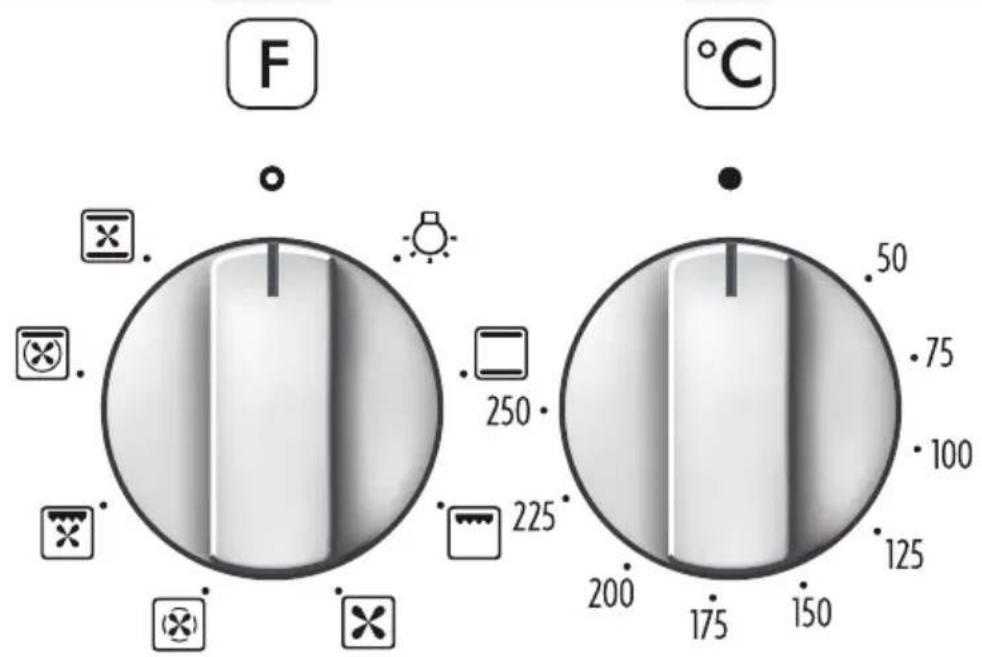

Bedienknopf des Thermostaten des Mehrzweckofens5.

Bedienknopf zur Wahl der Funktionen des Mehrzweckofens6.

Elektronische 7. Uhr/Programmiergerät

Kontrolllampen:

Betriebsanzeige Backofen8.

Betriebsanzeige Kochstelle9.

GEBRAUCH DES KOCHFELDES

Die Keramikkochplatte ist mit Induktionskochfeldern ausgestattet.

Diese Bereiche, die immer durch farbige Ringe auf der Keramikoberfläche markiert sind, werden mit separaten Knöpfen auf dem Bedienfeld gesteuert.

Im vorderen mittleren Bereich des Kochfeldes geben die Bereichsanzeigen (bestehend aus 4 Leuchtfiguren - eine pro Gebiet) angezeigt:

8 8 8 8

Abb. 3.1

= Kochfeld (nicht aktiviert)
= Kochfeld On (aktiviert aber nicht heiß in Betrieb)

Wenn alle Bereiche auf Null eingestellt sind, schaltet sich das Display automatisch (Kochfelder Off) nach etwa 15 s aus.

= Leistungsstufen

= "Warmhalte"-Funktion

= Funktion "Schnelles Wärmen"

= "Booster"-Funktion

= Anzeige der Restwärme

= Anzeige des Kochtopfsensors

= Kindersperre

Hinweis: Jede hervorgehobene Abbildung bezieht sich auf das entsprechende Kochfeld.

INDUKTIONSKOCHSYSTEM

Ist Ihr Induktionskochfeld eingeschaltet und wurde ein Kochfeld gewählt, erzeugen die elektronischen Schaltkreise Induktionsströme die sofort den Topfboden erwärmen, der wiederum die Wärme auf die Nahrungsmittel überträgt. Das Garen erfolgt beinahme ohne jeglichen

Energieverlust zwischen dem Induktionskochfeld und der Nahrung.

Ihr Induktionskochfeld funktioniert nur, wenn ein geeigneter Topf mit den richtigen Eigenschaften auf ein Kochfeld gestellt wurde. Siehe unter TÖPFE ZUM GAREN MIT INDUKTION.

Erscheint das Symbol für die Topferkennung auf dem Display ist Ihr Topf nicht geeignet und Ihr Induktionskochfeld funktioniert nicht.

Nach 10 min ohne Erkennung eines Topfes schaltet das Kochfeld automatisch aus und kann erst wieder eingeschaltet werden, nachdem der Steuerknopf wieder auf 0 (Off) ge- stellt wurde.

ANZEIGE DER RESTWÄRME

Wenn die Temperatur eines Kochfeldes noch hoch ist, leuchtet jeweils die Anzeiger Her Restwärme auf dem Display auf, um Sie auf die heiße Oberfläche aufmerksam zu machen. Vermeiden Sie es, die heiße Oberfläche im Kochfeld zu berühren. Achten Sie dabei besonders auf Kinder.

Leuchtet Huf dem Display, ist es noch möglich, einen neuen Garvorgang einzuleiten. Drehen Sie dann den Steuerknopf auf die entsprechende Leistungsstufe.

TÖPFE ZUM GAREN MIT INDUKTION

Das Induktionskochsystem FUNKTIONIERT NUR, wenn die richtigen, zum Kochen mit Induktion geeigneten Töpfe verwendet werden.

Der Topfboden muss ferromagnetisch sein, um das erforderliche elektromagnetische Feld entstehen zu lassen, das für den Aufwärmvorgang notwendig ist (d.h. ein Magnet muss am Topfboden anhaften).

Töpfe aus folgenden Materialien sind nicht geeignet:

Glas, Holz, Porzellan, Keramik, Steingut;•

reiner Edelstahl, Aluminium oder Kupfer ohne magnetischen Boden.

Ob ein Topf geeignet ist oder nicht kann wie folgt geprüft werden:

Testen Sie den Topfboden mit einem Magnat: haftet der Magnet an, ist der Topf verwend- bar.

steht kein Magnet zur Verfügung können Sie eine kleine Wassermenge in den Topf geben • und ihn auf ein Kochfeld stellen. Schalten Sie das Kochfeld dann ein: erscheint das Symbol

(Topferkennung) auf dem Display des Kochfeldes (an Stelle der Leistungsstufe) ist der Topf ungeeignet.

Wichtiger Hinweis: die Kochfelder funktionieren nicht, wenn der Topfdurchmesser zu klein ist (das Symbol Topferkennung inscheint auf dem Display des Kochfeldes). Beachten Sie zum richtigen Gebrauch der Kochfelder die Angaben in der folgenden Tabelle.

Induktionskochfeld Empfohlener Mindestdurchmesser des Topfes
vorn rechts ∅ 210 mm	180 mm
hinten rechts ∅ 145 mm	120 mm
hinten links ∅ 180 mm	145 mm
vorn links ∅ 180 mm	145 mm

Vorsicht: Der Topf muss immer in die Mitte des Kochfeldes gestellt werden. Es ist möglich, größere Töpfe zu verwenden, aber der Topfboden darf keine anderen Kochfelder berühren.

Verwenden Sie immer Töpfe mit einem dicken, vollkommen ebenen Boden.

Verwenden Sie keine Töpfe mit konkavem oder konvexem Boden. Diese können eine Überhitzung des Kochfeldes hervorrufen.

Hinweis: Einige Topfarten können Geräusche hervorrufen, wenn sie auf einem Induktionskochfeld benutzt werden.

Dieses Geräusch ist kein Anzeichen für einen Defekt des Gerätes und beeinflusst den Kochvorgang nicht.

STEUERKNÖPFE

Jedes Kochfeld wird mit einem separaten Steuerknopf bedient, der sich auf dem Bedienfeld befindet. Der Vorgang wird durch das elektronische System gesteuert. Wird ein Kochfeld nicht ausgeschaltet, nimmt das elektronische System die Abschaltung automatisch nach einer vorab eingerichteten Zeit vor, die von der Leistungseinstellung abhängt.

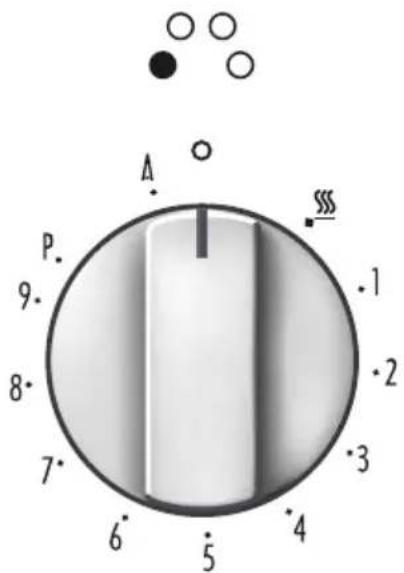

1 ÷ 9 LEISTUNGSSTUFE

Drehen Sie den Knopf im Uhrzeigersinn, um die gewünschte Leistungsstufe zwischen 1 (Minimum) und 9 (Maximum) einzurichten.

Das Leistungsstufe kann jederzeit durch Drehen des Knopfes im Uhrzeigersinn oder entgegengesetzt zum Uhrzeigersinn in eine andere Einstellung geändert werden.

Das Display des Kochfeldes zeigt die gewählte Einstellung an.

P. 9. 8. 7. 6. 5 4 3 2 1 S A

Abb. 3.2

BEISPIELE FÜR DIE EINSTELLUNG DER GARLEISTUNG
0 Kochfeld nicht aktiv
1 bis 2	Schmelzen Aufwärmen	Saucen, Butter, Schokolade, Gelatine Fertiggerichte
2 bis 3	Sieden Auftauen	Reis, Pudding, Zuckersirup Getrocknetes Gemüse, Fisch, tiefgefrorene Produkte
3 bis 4	Dampf Gemüse, Fisch, Fleisch
4 bis 5	Wasser	Dampfgegarte Kartoffeln, Suppen, Nudeln Frisches Gemüse
6 bis 7	Mittleres Garen Sieden	Fleisch, Leber, Eier, Würstchen Goulasch, Roulade, Kutteln
7 bis 8	Garen Kartoffeln, Frittiertes, Waffeln
9	Frittieren, Braten Wasser kochen	Steaks, Omelett, frittierte Gerichte Wasser

"WARMHALTE"-FUNKTION

Drehen Sie den Steuerknopf im Uhrzeigersinn auf die Einstellung Das entsprechende

Symbol leuchtet auf dem Display des Kochfeldes auf.

Diese Funktion hält die Temperatur des Topfbodens bei etwa 65°C aufrecht und erlaubt ein Warmhalten von Speisen bei minimalem Energieverbrauch sowie ein schonendes Wärmen. Diese Funktion ist über maximal 2 Stunden aktiv.

Sie steht für alle Kochfelder zur Verfügung.

Drehen Sie den Steuerknopf entgegen dem Uhrzeigersinn auf die Einstellung und lassen

Sie ihn los. Das entsprechende Symbol 10 erscheint auf dem Display des Kochfeldes.

Drehen Sie den Knopf innerhalb von 5 s auf die gewünschte Leistungsstufe (zwischen 1 und 9). Sobald eine Einstellung gewählt wurde blinkt und die gewählte Leistungsstufe auf dem Display des Bedienfeldes.

Diese Funktion ermöglicht einen Betrieb des Kochfeldes bei maximaler Leistung (100%) über einen der Leistungsstufe entsprechenden Zeitraum. Nach dieser Zeit wird das Kochfeld auf der gewählten Stufe betrieben.

Diese Funktion steht für alle Kochfelder zur Verfügung.

Während diese Funktion aktiv ist, kann die gewählte Leistung jederzeit erhöht werden, aber es ist nicht möglich, die Leistung zu senken. Durch Drehen des Knopfes entgegen dem Uhrzeigersinn auf eine niedrigere Leistungsstufe wird diese Funktion deaktiviert.

Diese Funktion wird auch durch Drehen des Knopfes in die Position 0 (Off) oder durch Auswahl der "Booster"-Funktion ausgeschaltet.

Hinweis: Wird der Kochtopf vom Kochfeld genommen, bevor das Programm beendet ist, wird die Funktion "Schnelles Wärmen" über die Restzeit fortgesetzt, wenn der Topf innerhalb von 10 min wieder auf das Kochfeld gestellt wird.

"BOOSTER"-FUNKTION

Drehen Sie den Steuerknopf im Uhrzeigersinn, um die maximale Leistungsstufe einzurichten (9). Drehen Sie ihn dann erneut entgegengesetzt, auf die Einstellung Pund lassen Sie ihn los. Der Steuerknopf kehrt automatisch zur maximalen Einstellung (9) zurück und das entsprechende Symbol „beuchtet auf dem Display des Kochfeldes auf. Jetzt ist das "Booster"-Programm aktiv.

Diese Funktion ermöglicht einen Betrieb des Kochfeldes bei maximaler Booster-Leistung (über der Nennleistung) über maximal 10 min. Sie kann zum Beispiel zum schnellen Aufwärmen einer großen Wassermenge benutzt werden.

Diese Funktion steht für alle Kochfelder zur Verfügung.

Drehen Sie, um diese Funktion zu deaktivieren, den Knopf entgegen dem Uhrzeigersinn auf einen niedrigere Leistungsstufe oder auf 0 (Off).

Der "Booster" wird auch durch erneutes Drehen des Knopfes auf die Einstellung P deaktiviert. In diesem Fall arbeitet das Kochfeld mit der Leistungsstufe 9.

Hinweis: Ist ein Kochfeld noch heiß kann die "Booster"-Funktion nicht benutzt werden und blinkt die Anzeige wenn Sie versuchen, sie zu aktivieren. Das Kochfeld wird automatisch auf die maximale Leistungsstufe (9) eingerichtet.

MAXIMAL FÜR DIE KOCHFELDER VERWEND-BARE LEISTUNG

Das rechte und linke Kochfeld wird durch zwei separate Leistungsplatinen gesteuert und die maximale Gesaamtleistung für jede Platine beträgt 3700 W.

Sollten die Kochfelder einer Leistungsplatine mehr als 3700 W erfordern, hat die zuletzt gewählte Leistungsstufe Vorrang und die Leistung des anderen Kochfeldes wird automatisch auf die verbleibende Restleistung reduziert.

In diesem Fall zeigt das Kochfeld für etwa 3 s ein blinkendes Symbol an, bevor automatisch die neue Leistungsstufe angezeigt wird.

Gesteuert von

1. Leistungsplatine

Gesteuert von
2. Leistungsplatine

Das bedeutet zum Beispiel: 2. Leistungsplatine

Beide Bereiche (vorn rechts/hinten rechts oder vorn links/hinten links) können nicht • gleichzeitig mit einem “Booster”-Programm arbeiten. Wenn beim Einrichten des “Booster” für den zweiten Bereich das vorherige Programm gelöscht wird und die Leistung auf die verbleibende Restleistung reduziert wird.

Beim Einrichten eines "Booster"-Programm für den zweiten Bereich kann die Einstellung für den anderen Bereich auf die verbleibende Restleistung reduziert werden.

Beim Einrichten ein "Booster"-Programmes für einen Bereich und dann eines anderem im zweiten Bereich, wird das "Booster"-Programm gelöscht, wenn die Gesamtleistung 3700 W überschreitet, und die Leistung auf die maximal verfügbare Leistung reduziert wird.

THERMOSCHUTZ

Das Induktionskochfeld wird mit Sicherheitsvorrichtungen ausgestattet, um das elektronische System zu schützen und eine Überhitzung der einzelnen Kochfelder verhindert.

Bei einer Überhitzung kann eine der folgenden automatischen Funktionen mit dem elektronischen System gestartet werden:

Kühlüftermotor bei niedriger Geschwindigkeit;•

Kühlüftermotor bei hoher Geschwindigkeit;•

das "Booster"-Programm wird gelöscht und die Leistung auf 9 reduziert;

die Leistungseinstellung wird auf eine Stufe für jedes Kochfeld reduziert (z.B. von 9 auf 8);• ein oder mehrere Kochfelder werden ausgeschaltet.•

KINDERSPERRE

Richten Sie, wenn die das Kochfeld nicht verwenden, die Kindersperre ein, um zu verhindern, dass Kinder die Kochfelder einschalten.

Prüfen Sie, ob alle Kochfelder ausgeschaltet sind, drehen Sie dann die Steuerknöpfe der hinteren Kochfelder 2 und 3 gleichzeitig nach links (Einstellung) und halten Sie sie in dieser Position bis auf dem Display des Kochfeldes aufleuchtet. Lassen Sie die Knöpfe dann los.

Wiederholen Sie diesen Vorgang, um die Kindersperre zu deaktivieren, bis Display des Kochfeldes aufleuchtet. Lassen Sie die Knöpfe dann los.

EHLERCODES AUF DEM DISPLAY DES KOCHFELDES

Fehlercode Beispiel Maßnahmen
Erxx oder Ex (nicht E2)		Schalten Sie den Herd aus und trennen Sie die 1 Stromversorgung vom Netz.Warten Sie etwa 1 min ab, schließen Sie den 2. Herd wieder an und schalten Sie die Kochfelder ein.Warten Sie etwa 1 min ab. Wenn die Fehlermel-3 dung nicht erneut erscheint, können die Kochfelder benutzt werden.Verlischt die Fehlermeldung nicht, müssen die 4. Arbeitsgänge 1 bis 3 wiederholt werden.Benutzen Sie das Induktionskochfeld (sondern 5 nur den Backofen) nicht, wenn das Problem weiter auftritt, und verständigen Sie eine zugelassene Kundendienststelle.
E2		E und 2 erscheinen abwechselnd für ein oder mehrere Kochfelder.Dies weist auf eine Überhitzung der/s Kochfelder/Kochfeldes hin.Schalten Sie das/die Kochfeld/er aus und las-1. sen Sie es/sie abkühlen.Benutzen Sie das Induktionskochfeld (sondern 2 nur den Backofen) nicht, wenn das Problem weiter auftritt, und verständigen Sie eine zugelassene Kundendienststelle.
U400		Der Herd wurde falsch angeschlossen.Das Gerät muss an eine geeignete Stromquelle durch einen Fachtechniker angeschlossen werden.
Symbol wie bei Seite Abbildung		Dies weist auf eine falsche Funktionsweise eines oder mehrerer Steuerknöpfe der Kochfelder hin.Bringen Sie die Steuerknöpfe der Kochfelder in 1 die Position 0 (Off), schalten Sie den Herd dann aus und trennen Sie ihn vom Netz.Warten Sie etwa 1 min ab, schließen Sie den 2. Herd wieder an und schalten Sie die Kochfelder ein.Warten Sie etwa 1 min ab. Wenn die Fehlermel-3 dung nicht erneut erscheint, können die Kochfelder benutzt werden.Verlischt die Fehlermeldung nicht, müssen die 4. Arbeitsgänge 1 bis 3 wiederholt werden.Benutzen Sie das Induktionskochfield (sondern 5 nur den Backofen) nicht, wenn das Problem weiter auftritt, und verständigen Sie eine zugelassene Kundendienststelle.

RATSCHLÄGE FÜR EINEN SICHEREN GEBRAUCH DER KOCHMULDE

Vor dem Einschalten, kontrollieren welcher Einstellknopf für die gewünschte Kochzone betätigt werden soll. Wir empfehlen den Topf vor dem Einschalten auf die Kochzone zu stellen und ihn nach dem Ausschalten zu entfernen.

Kochgeschirr mit ebenen und flachen Bo-• den verwenden (Achtung bei Geschirr aus Gußeisen). Durch einen unebenen Boden kann die Glaskeramikfläche zerkratzt werden. Der Boden muß sauber und trocken sein.

- Bei Gebrauch von Kochgeschirr mit Aluminiumboden können Punkte und silbrige Streifen auf der Oberfläche zurückbleiben. Keine feuchten oder mit Kondenswasser • versehenen Deckel auf der Kochmulde legen.

Die Glaskeramikoberfläche und das Koch-geschirr sind stets zu reinigen. Lebensmittelreste (insbesondere Speisen, die Zucker enthalten), Verschmutzungen und sonstige Rückstände sind unter Verwendung eines Reinigungsmittels sorgfältig zu entfernen.

Darauf achten, daß der Topfhenkel nicht • von der Kochmulde herausragt, um zu vermeiden, daß der Topf versehentlich umgekippt werden kann. Dadurch wird der Topf auch für Kinder unzugänglicher.

Sich nicht über die heißen Kochzonen nei- gen.

Auf die Glaskeramik-Kochmulde keine • schweren oder spitzen Gegenstände fallen lassen. Falls die Fläche beschädigt werden sollte, den Stecker der Kochmulde aus der Steckdose ziehen und die Kundendienststelle anrufen.

Keine Alufolien oder Kunststoffgegenständ- de auf die warmen Kochzonen legen.

• Die Kochzonen bleiben nach dem Ausschalten noch relativ lang heiß (ca. 30 min.).
- Falls die Fläche beschädigt werden sollte, den Stecker der Kochmulde aus der Steckdose ziehen und die Kundendienststelle anrufen.

Achten Sie darauf, daß das Kochfeld abgeschalten ist, bevor Sie es reinigen. Die Anweisungen zur Reinigung auf jeden Fall beachten.

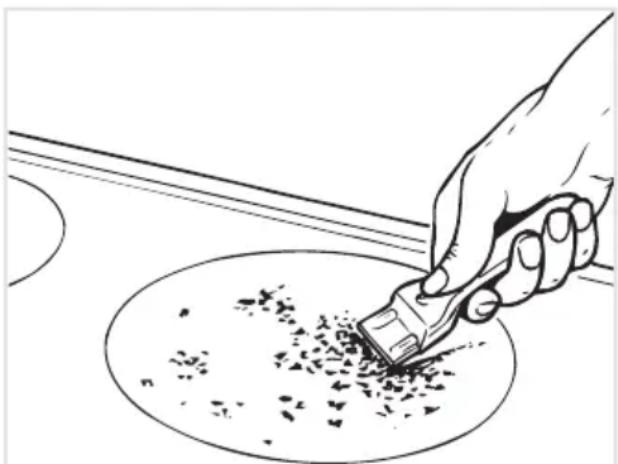

Entfernen Sie eventuelle Yerkrustungen nur mit dem Schaber.

Entfernen Sie Staub mit einem feuchten Lappen.

Es sind nur nicht scheuernde und nicht ätzende Reinigungsmittel zu verwenden.

- Reinigungsmittelreste müssen mit einem feuchten Lappen vollständig entfernt werden.

Stellen Sie keinerlei Gegenstände auf das Kochfeld, die bei Hitze schmelzen können: • wie z.B. Plastikgegenstände, Aluminiumfolie, Zucker oder Zuckerprodukte.

Falls irgendein Gegenstand auf dem Kochfeld geschmolzen sein sollte, entfernen Sie ihn sofort (solange das Kochfeld noch heiß ist) und benutzen Sie dazu den mitgelieferten Schaber, um eine nicht mehr behebbare Beschädigung der Glaskeramikoberfläche zu verhindern.

Benutzen Sie keine Messer oder spitzen Gegenstände, weil dadurch die Kochfeldo-berfläche beschädigt werden könnte.

Benutzen Sie auch keine Scheuerschwämme oder Topfkratzer weil diese die Glaske-ramikoberfläche des Kochfeldes zerkratzen; auch diese Art der Beschädigung kann nicht mehr ausgebessert werden.

ACHTUNG: ÄUSSERST WICHTIG! Verwenden Sie zum Reinigen des Glaskeramik-feldes ein spezielles Werkzeug (z.B. Schaber) und achten Sie besonders darauf, eine Beschädigung der Dichtung an den Kanten der Glaskeramikfläche zu vermeiden.

Die Kochmulde nicht mit scharfen oder spitzen Gegenständen zerkratzen. Die Glaskeramik-Kochmulde nicht als Au- flagefläche verwerden.

Vorsicht: Die Backofentür wird während des Betriebs sehr heiß. Halten Sie Kinder fern.

TECHNISCHE DATEN DES MULTIFUNKTIONS-BACKOFENS

Die hier aufgeführten Elektroherde besitzen einen Multifunktions-Backofen.

Wie die Definition schon sagt, handelt es sich um einen Backofen, der in funktioneller Hinsicht besondere Eigenscharten aufweist.

Er besitzt 7 verschiedene Funktionen und erfüllt somit alle möglichen back-, Bratund Grillwünsche.

Die 7 Funktionen mit thermostatischer Steuerung ergeben sich durch 4 Heizelemente; diese sind:

Unterhitze 1725 W•

Oberhitze 1725 W•

Grill 2500 W•

Umluft 2 500 W•

OPMERING:

Vorsicht: Die Backofentür wird während des Betriebs sehr heiß.

Während des Gebrauches wird das Gerät heiß. Obacht sollte angewendet werden, um rührende Heizelemente innerhalb des Ofens zu vermeiden.

FUNKTIONSWEISEN

Das Erhitzen und Garen im Multi-funktions-Backofen wird auf die wie folgt beschriebenen Weisen erreicht:

a. Durch natürliche Wärmestömung

Die Hitze wird von den oberen und unteren Heizelementen erzeugt.

b. Durch gelenkte Wärmeströmung (Heißluft).

Ein Ventilator saugt die sich im Backofeninneren befindliche Luft an; die Luft strömt dabei durch ein spiralförmiges elektrisches Heizelement und wird dann wieder in den Garraum ausgestoßen. Die so erhitzte Luft umgibt vollständig die in den Backofen gestellten Speisen, die auf diese Weise schnell und rundherum gleichmäßig gegart werden. Die Luft wird vom Ventilator ständig neu angesaugt, so daß sich der beschriebene Vorgang kontinuierlich wiederholt. Es können verschiedene Gerichte gleichzeitig gebacken oder gebraten werden.

c. Durch halbgelenkte Wärme-strömung (Umluft).

Die von den oberen und unteren Heiz-elementen erzeugte Hitze wird vom Ventilator im Backofen gleichmäßig verteilt.

d. Durch Infrarotstrahlung

Die Hitze wird durch die Infrarotstrahlung der Grill-Resistenz erzeugt.

e. Durch Infrarotstrahlung mit Umluft

Die durch die Infrarotbestrahlung der Grill-Resistenz erzeugte Hitze wird von einem Ventilator gleichmäßig im Backofen verteilt.

f. Durch Ventilation

Zum Auftauen wird der Ventilator ohne Heizung verwendet.

F 250 225 200 175 150 50 75 100 125 °C

Abb. 4.1
Abb. 4.2

THERMOSTAT - KNOPF (Abb. 4.2)

Dient lediglich zur Einstellung der Gartemperatur, schaltet jedoch den Ofen nicht ein; wird immer in Verbindung mit dem Funktionswählschalter bedient.

Im Uhrzeigersinn auf die Position der gewünschten Temperatur drehen.

Die Temperaturkontrolllampe meldet, ob die Heizelemente ein- oder abgeschaltet sind.

FUNKTIONSWÄHLSCHALTER (Abb. 4.1)

Zur Wahl der folgenden Funktionen drehen Sie den Schalter im Uhrzeigersinn:

BACKOFENBELEUCHTUNG

In dieser Stellung schaltet sich nur die Backofenbeleuchtung ein (15 W), die während aller Back-und Bratvorgänge immer an bleibt.

HERKÖMMLICHES BACKEN UND BRATEN MIT OBER-UND UNTER-HITZE

In dieser Stellung werden die unteren und oberen Heizelemente eingeschalten.

Die Hitze verteilt sich durch natürliche Strömung, und die Temperatur wird am Thermostat zwischen 50° und 225°C eingestellt.

Der Backofen muß vorgeheizt werden.

Empfehlung:

Diese Einstellung wird empfohlen für Speisen, die innen und außen in gleicher Weise garen sollen. Zum Beispiel: Braten, Schweinerippchen, Meringen, etc.

NORMAL GRILL

Der Infrarotwiderstand schaltet ein. Die Wärme wird durch Strahlung abgegeben. Funktionsschalter auf , stellen, Temperatur am Thermostat ist 15 Minuten lang auf 250° und dann auf 175°C einzustellen. Dabei muss die Backofentür geschlossen sein.

Dabei muss die Backofentür geschlossen sein.

Das Kapitel "GRILLEN" informiert genauer über den richtigen Gebrauch.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder müssen ferngehalten werden!

Empfehlung:

Diese Einstellung wird für intensives Rösten empfohlen, z.B. zum Anbraten, Überbacken, Gratinieren, Toasten, etc.

AUFTAUEN VON GEFRORENEM

In dieser Stellung schalten Sie nur den Backofen-Ventilator ein. Dazu muß der Thermostat auf "gestellt werden, auch weil andere Einstellungen keine Wirkung hätten. Das Auftauen erfolgt nur durch Belüftung ohne Beheizung.

Empfehlung:

Diese Einstellung ermöglicht das schnelle Auftauen von Gefrorenem; für 1 kg Ware wird ungefähr eine Stunde benötigt. Die benötigte Zeit ist abhängig von der Menge und der Art der aufzutauenden Lebensmittel.

BRATEN UND BACKEN MIT HEIßLUFT

In dieser Stellung schalten Sie den kreisförmigen Widerstand und den Ventilator ein. Die Hitze verteilt sich durch gelenkte Liftströmung, und die Temperatur kann am Thermostat zwischen 50° und 250°C eingestellt werden. Der Backofen muß nicht vorgeheizt werden.

Empfehlung:

Diese Einstellung ist geeignet für Speisen, die außen gut gebacken und innen weich und rosig bleiben sollen, z.B. Lasagne, Lamm, Roastbeef, ganze Fische, etc.

UMLUFT-INFRAROT-GRILL

In dieser Stellung schalten Sie den Infrarot-Grill und den Ventilator ein. Die Hitze breitet sich hauptsächlich durch die Strahlung aus, und der Ventilator verteilt sie dann gleichmäßig im ganzen Backofen.

Wenn der Backofen benutzt wird, muss die Backofentür stets geschlossen sein und die Temperatur am Thermostat ist zwischen 50° und 175°C einzustellen. Der Ofen muss etwa 5 Minuten lang vorgeheizt werden. Empfehlungen zur Anwendung sind dem Kapitel "GRILLEN UND GRATINIEREN" zu entnehmen.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder müssen ferngehalten werden!

Empfehlung:

Diese Einstellung empfiehlt sich zum Grillen, wenn ein schnelles Rösten außen gewünscht wird, um den Fleischsaft im Innen zu halten, z.B. Kalbschnitzel, Koteletts, Hackbraten, etc.

WARMHALTEN NACH DER ZUBEREITUNG ODER LANGSA MES ÄRMEN DER SPEISEN

In dieser Stellung schalten Sie die Oberhitze, den kreisförmigen Widerstand und den Ventilator ein. Die Hitze verteilt sich durch gelenkte Luftströmung und ist im oberen Backofenabschnitt größer.

Die Temperatur wird am Thermostat zwischen 50° und 140°C eingestellt.

Empfehlung:

Diese Einstellung ist geeignet für Gerichte, die gut gar sein sollen. Mit ihr halten Sie die Speisen nach jedem möglichen Brat-, Back-oder Grillvorgang heiß, und Sie können bereits zubereitete Speisen langsam erwärmen.

BRATEN UND BACKEN MIT UMLUFT

In dieser Stellung schalten Sie Ober- und Unterhitze und den Ventilator ein.

Ober-und Unterhitze werden durch den Ventilator noch besser verteilt.

Die Temperatur wird am Thermostat zwischen 50° und 250°C eingestellt.

Empfehlung:

Diese Einstellung eignet sich besonders für große Stücke oder große Mengen, die innen und außen gleichermaßen gar sein sollen, z.B. Rollbraten, Truthahn, Keulen, Haxen, Kuchen, etc.

RATSCHLÄGE FÜR ANDERE KOCH- , BRAT-UND BACKVORGÄNGE

EINKOCHEN

Lebensmittel verschiedenster Art können in vollen und dicht verschlossenen Gläsern in der nachfolgend beschriebenen Weise eingekocht werden:

Stellen Sie den Funktionswählachalter a. auf die Position ☒

Stellen Sie den Thermostat auf 185°C b. ein und heizen Sie den Backofen vor.

Füllen Sie die Fettpfanne mit heißem c. Wasser.

Stellen Sie die Gläser so in die Fettp-d. fanne, daß sie sich nicht gegenseitig berühren, gießen Sie etwas Wasser auf die Deckel der Einkochgläser, schließen Sie den Backofen und stellen Sie den Thermostat auf 135°C zurück.

Wenn kleine Luftbläschen in den Gläsern sichtbar werden, hat der Einkochvorgang begonnen, und Sie können den Backofen ausschalten und abkühlen lassen.

AUFWÄRMEN VON BRÖTCHEN

Stellen Sie den Funktionswählschalter auf die Position ✕ und den Thermostat auf 150°C.

Die Brötchen werden wieder wohlschmeckend, wenn Sie sie mit einigen Tropfen Wasser befeuchten und zirka 10 Minuten bei Höchsttemperatur im Backofen lassen.

BRATEN

Um den traditionellen, überall gleichmäßig gegarten Braten zu erhalten, denken Sie bitte daran:

- daß Sie eine Temperatur zwischen 180° und 200°C beibehalten sollten, und daß die Bratdauer von der Menge und Qualität des Fleisches abhängt.

GLEICHZEITIGES BACKEN UND BRA- TEN VERSCHIEDENER SPEISEN

Wenn Sie den Multifunktions-Backofen in die Positionen und stellen,

können Sie gleichzeitig die unterschiedlichsten Speisen backen und braten.

So kann man z.B. gleichzeitig Fisch oder Fleisch braten und einen Kuchen backen, ohne daß sich Aroma und Geschmack vermischen.

Dazu brauchen Sie nur einige wenige Hinweise zu beachten:

Die Temperaturen, die für das Zubereiten der einzelnen Speisen nötig sind, sollten so nahe wie möglich beieinander liegen und einen Temperaturunterschied von 20° bis 25°C nicht überschreiten.

- Beachten Sie beim Einschieben der Gerichte in den Backofen, daß sie verschieden lange Garzeiten haben können. Es versteht sich von selbst, daß durch diese Backmöglichkeit Zeit und Energie gespart werden kann.

GRILLEN UND GRATINIEREN

Mit der Position auf dem Funktion- swählschalter können Sie bestens ohne Spieß grillen, weil die Heißluft die Speise vollkommen umgibt.

Der Thermostat muß auf 175°C eingestellt und der Backofen vorgeheizt werden.

Danach legen Sie das Fleisch o.a. einfach auf den Grillrost, schließen die Backofentür, stellen den Thermostat auf die gewünschte Temperatur zwischen 50° und 175°C ein.

Wenn Sie kurz vor Abschluß des Grillvorgangs ein paar Butterflocken über die Speisen verteilen, erhalten diese ein goldgelbes Aussehen wie beim Gratinieren.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder müssen ferngehalten werden!

HERKÖMMLICHES GRILLEN

Grill wie oben beschrieben einschalten und mit geschlossener Ofentür etwa 5 Minuten lang vorheizen.

Kochgut auflegen und den Rost so nahe wie möglich am Grill einschieben.

Fettpfanne unter den Rost schieben, um den Bratensaft aufzufangen.

Mit geschlossener Backofentür grillen.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder müssen ferngehalten werden!

BACKEN UND BRATEN

Vor dem Einsetzen des Kochguts den Ofen zunächst auf die gewünschte Temperatur vorheizen.

Wenn der Ofen die gewünschte Temperatur erreicht hat, das Kochgut einschieben und die Backzeit kontrollieren.

Den Ofen 5 Minuten vor der tatsächlich erforderlichen Backzeit ausschalten, um die Speicherwärme zu nutzen.

BEISPIELE FÜR DIE BACK- UND BRATDAUER

Es handelt sich nur um ungefähre Temperatur- und Zeitangaben, weil diese hinsichtlich der Qualität und der Menge der Speisen variieren.

Benutzen Sie nur wirklich für das Backen und Braten im Backofen geeignete Gefäße und ändern Sie falls nötig die Backtemperatur während des Garvorgangs.

GERICHTE TEMPERATUR

Überbackene Lasagne 220°

Überbackene Nudeln 220°

Pizza 225°

Überbackene Reisgerichte 225°

Milchkartoffeln 200°

Gefüllte Tomaten 225°

Käse-Soufflé 200°

Überbackene Zwiebeln 200°

Kalbsbraten 200°

Kalbskotelett am Grill 225°

Hühnerbrust in Tomatensoße 200°

Gegrilltes Hähnchen-Brathähnchen 220°

Kalbshackbraten 200°

Roastbeef 220°

Seezungenfilets 225°

Seehecht in Kräutersoße 220°

Beignets 200°

Kringel 200°

Zwetschgenkuchen 180°

Marmeladenkuchen 200°

Bisquit 225°

Hefekuchen 225°

Süße Blätterteigstückchen 200°

Kuchen mit Bisquitboden 220°

Diese elektronische Uhr/dieses Programmiergerät umfasst die folgenden Funktionen, die mit einer Hand programmiert werden können:

12-Stunden Uhr mit Leuchtzeigern • (Stunden, Minuten und Sekunden).

Zähler (bis 60 Minuten).

Automatisches Kochprogramm. • Schaltet den Herd zur gewünschten Zeit automatisch ein (innerhalb von 12 Stunden ab der Programmierung) und nach Ablauf der programmierten Garzeit (max. 6 Stunden) automatisch ab.

Halbautomatisches Kochprogramm. • Schaltet den Herd nach Ablauf der programmierten Garzeit (max. 6 Stunden) automatisch ab.

Beschreibung der Tasten:

Zähler

Garzeit/Ende der Garzeit (Uhrzeit)

Uhrzeit einstellen/Programme hen

liffern aller Funktionen vorstellen

liffern aller Funktionen zurückstellen

Hinweis: Die Programmierung (mit nur einer Hand) erfolgt durch Druck auf die entsprechende Funktionstaste. Taste loslassen und innerhalb von 7 Sekunden die Uhrzeit mit den Tasten ⊕ oder ⊖ einstellen.

Bei jeder Stromunterbrechung wird die Uhr/das Programmiergerät wieder auf Null gestellt.

UHR:

Leuchtzeiger (Minuten)

Leuchtzeiger (Stunden)

Leuchtzeiger (Sekunden)

12 11 10 9 8 7 6 5 4 3 2 I I2

AUTOMATISCHES ODER HALBAUTOMATISCHES KOCHPROGRAMM

Innere Leuchtsegmente

(1 Segment = 12 Minuten)

Äußere Leuchtsegmente

Äußere Leuchtsegmente (1 Segment = 1 Minute)

Abb. 5.1

UHR (Abb. 5.2)

Abb. 5.2 - Alle Nummern des Program-1. miergeräts blinken, wenn der Herd zum ersten Mal an das Stromnetz angeschlossen wird und nach jedem Stromausfall.

Abb. 5.2 - Zur Einstellung der Uhrzeit 2. eine Sekunde lang die Taste drücken; daraufhin leuchtet der Zeiger auf der 12 auf.

Abb. 5.2 - Innerhalb von 7 Sekunden 3. die Taste oder drücken, um den Stunden- und Minutenzeiger einzustellen. 7 Sekunden nach der Einstellung erscheint der Sekundenzeiger.

Hinweis: Wenn die Uhrzeit verstellt wird, werden alle laufenden oder bereits eingegebenen Programme gelöscht.

1 2 3 Abb. 5.2

KOCHEN OHNE

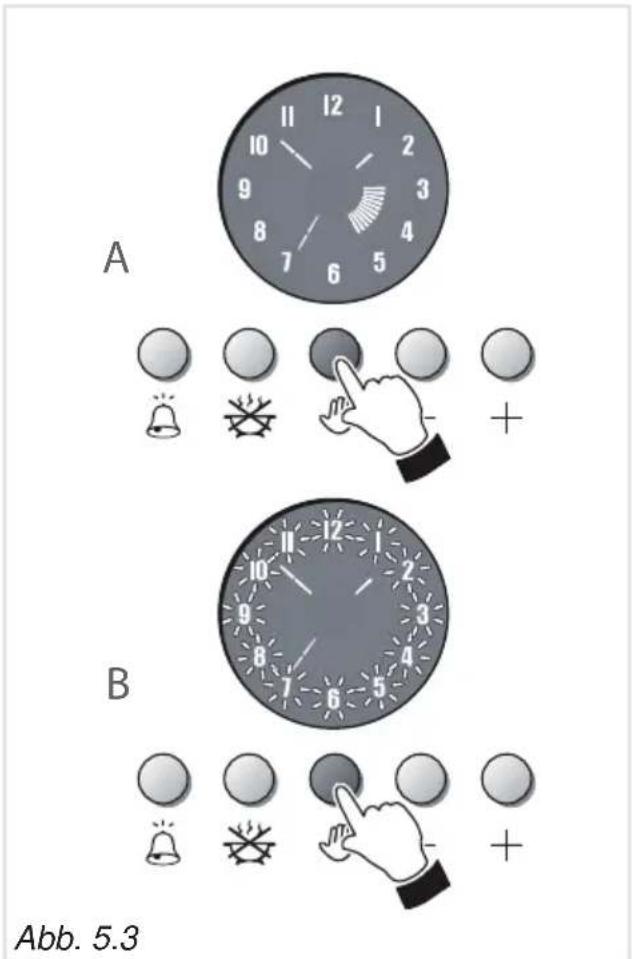

PROGRAMMIERGERÄT (Abb. 5.3)

Wenn der Herd ganz normal, d.h. ohne Programmiergerät genutzt werden soll, dürfen die Ziffern nicht blinken und die internen Segmente dürfen nicht aufleuchten (es darf kein halbautomatisches oder automatisches Kochprogramm eingestellt sein).

Abb. 5.3 - Programm im Programmier-A. gerät eingestellt. Um das Programm zu löschen, 2 Sekunden lang die Taste ☺ drücken; daraufhin gehen die internen Leuchtsegmente aus.

Abb. 5.3 - Ziffern blinken am Program-B. miergerät (dies ist der Fall, wenn das akustische Signal "Garzeit abgelaufen" ausgeht). Die Taste drücken. Die Ziffern blinken nun nicht mehr und das Programmiergerät schaltet auf Handbetrieb um.

Achtung: Wenn die Garzeit abgelaufen ist, den Herd von Hand abschalten. Den Umschaltknauf und den Thermostatknauf ausschalten (OFF).

A B Abb. 5.3

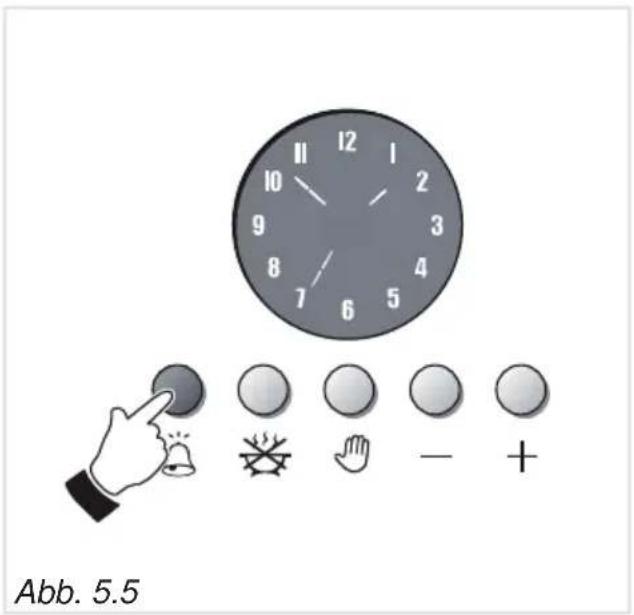

ZÄHLER (Abb. 5.4)

Der Zähler gibt einfach nur ein akustisches Signal ab und kann auf maximal 60 Minuten eingestellt werden.

Abb. 5.4 - Um die Uhrzeit einzustellen, 1. die Taste 📂drücken.

Abb. 5.4 - Innerhalb von 7 Sekunden 2. die Taste +drücken, bis die äußeren Segmente aufleuchten, die der gewünschten Uhrzeit entsprechen (je- des Segment entspricht 1 Minute).

Wenn die Uhrzeit versehentlich zu lang eingestellt wird, mit der Taste ☑ korrigieren.

1. Abb. 5.4 - Der Zählvorgang startet unmittelbar danach und wird durch einen Leuchtzeiger gemeldet, der gegen den Uhrzeigersinn dreht. Nach jeder Umdrehung des Zeigers (1 Minute) geht ein Leuchtsegment aus.

Während des Zählvorgangs kann die eingestellte Zeit beliebig mit den Tasten ^+ oder ^- ; verstellt werden; um den Zählvorgang auf Null zu stellen, die Taste ^- drücken, bis alle äußeren Leuchtsegmente ausgehen).

Wenn die Zeit abgelaufen ist, geht das letzte Leuchtsegment aus und es ertönt ein intermittierendes akustisches Signal, das durch Druck auf eine beliebige Taste abgeschaltet werden kann. Am Display erscheint erneut die Uhrzeit.

Um die Uhrzeit bei laufendem Zählvorgang anzuzeigen, kurz auf die Taste 📞drücken (Abb. 5.5); wenn wieder der Zähler angezeigt werden soll, kurz die Taste 🔒 drücken.

Hinweis: Die Zählerfunktion kann auch dann eingestellt werden, wenn ein halbautomatisches oder automatisches Kochprogramm läuft.

ACHTUNG: Die Zählerfunktion schaltet den Herd nicht automatisch ab, wenn die Zeit abgelaufen ist.

Den Herd von Hand abschalten, d.h. den Umschaltknauf und den Thermostatknauf ausschalten (OFF).

1 2 3

Abb. 5.4

12 11 10 9 8 7 6 5 4 3 2 1 Ab. 5.5

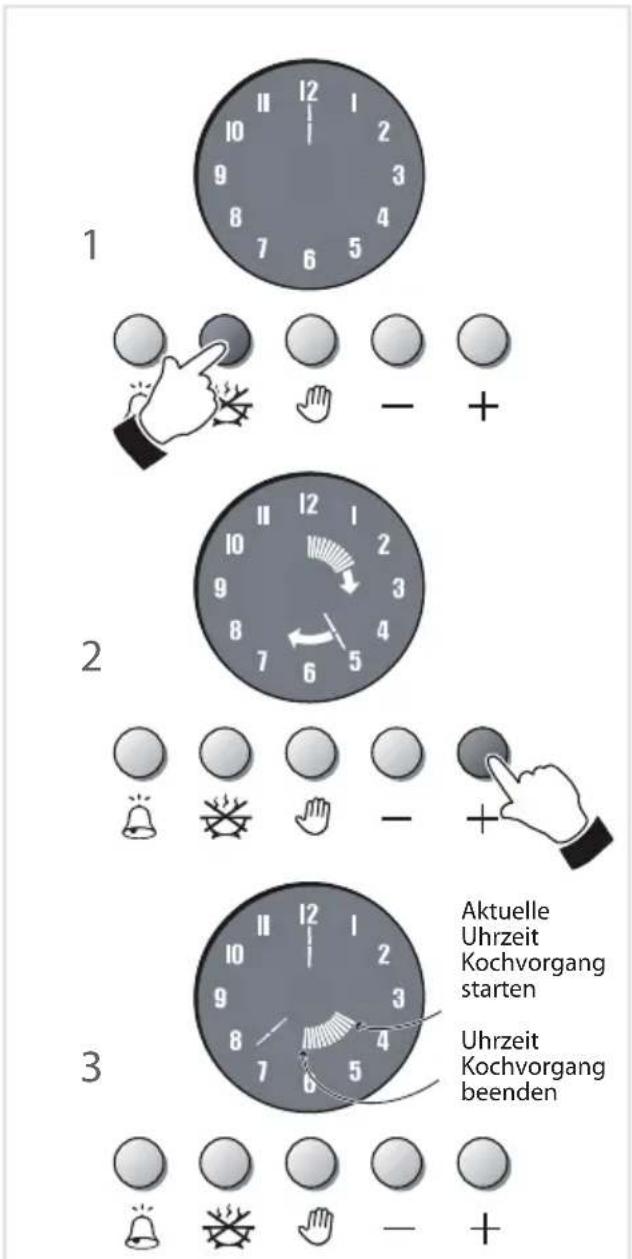

HALBAUTOMATISCHES KOCHPROGRAMM (Abb. 5.6)

Bei diesem Programm schaltet der Herd automatisch ab, wenn die Garzeit abgelaufen ist.

Abb. 5.6 - Um die Garzeit einzustellen 1. (max. 6 Stunden), die Taste drücken; daraufhin gehen die Uhrzeiger aus und es leuchtet ein Zeiger auf der 12 auf.

Abb. 5.6 - Innerhalb von 7 Sekun-2. den die Taste drücken. Daraufhin leuchtet ein Zeiger auf (wie ein Minuten- oder Sekundenzeiger). Jedes Segment, das nach und nach auflleuchtet, zeigt eine Minute an. Nach jeweils 12 Minuten leuchtet zusätzlich ein inneres Segment auf (5 Segmente entsprechen einer Stunde). Wenn die Zeit versehentlich zu lang eingestellt wird, mit der Taste korrigieren.

Abb. 5.6 - Nach 7 Sekunden gehen 3. die inneren Segmente auf die aktuelle Uhrzeit über und geben die eingestellte Garzeit an.

Die gewünschte Temperatur und die 4. Kochfunktion mit den Umschalt- und Thermostatknäufen einstellen (siehe entsprechende Kapitel). Der Herd schaltet sofort ein und nach Ablauf der eingestellten Garzeit schaltet er automatisch ab.

Während des Kochvorgangs blinken die inneren Segmente und melden dadurch, dass der Kochvorgang läuft. Nach und nach gehen die Segmente aus (je ein Segment alle 12 Minuten).

Die eingestellte Garzeit kann bei laufendem Kochprogramm jederzeit geändert werden. Erst die Taste ✉ und dann die Tasten ⊕ oder ☑rücken.

Nach Ablauf der Garzeit geht das letzte Segment aus und der Herd schaltet ab.

Alle Ziffern an der Uhr blinken und es ertönt ein intermittierendes akustisches Signal. Das akustische Signal kann durch Druck auf eine beliebige Taste abgeschaltet werden.

Um die blinkenden Ziffern an der Uhr abzuschalten, die Taste 🕒️ drücken.

Das Kochprogramm kann jederzeit gelöscht werden, indem 2 Sekunden lang die Taste 🤒 gedrückt wird.

Achtung: Wenn das halbautomatische Kochprogramm beendet ist, sofort den Umschaltknauf und den Thermostatknauf ausschalten (OFF).

Achtung: Bei jeder Stromunterbrechung wird die Uhr auf Null gestellt und alle eingestellten Programme werden gelöscht. Der erfolgte Stromausfall wird durch Blinken der Ziffern ohne Leuchtzeiger gemeldet - abb. 5.9).

1 2 3 Aktuelle Uhrzeit Kochvorgang starten Uhrzeit Kochvorgang beenden

Abb. 5.6

AUTOMATISCHES KOCHPROGRAMM

(Abb. 5.7)

Bei diesem Programm schaltet der Herd zu einer bestimmten Uhrzeit automatisch ein und nach Ablauf der programmierten Garzeit automatisch ab. Vorgehensweise bei der automatischen Nutzung des Herds:

Garzeit einstellen (max. 6 Stunden)•

Uhrzeit Ende des Kochvorgangs einstellen( innerhalb von 12 Stunden ab Programmierung)

Temperatur und Kochfunktion des Herds • einstellen.

Dieser Vorgang erfolgt folgendermaßen:

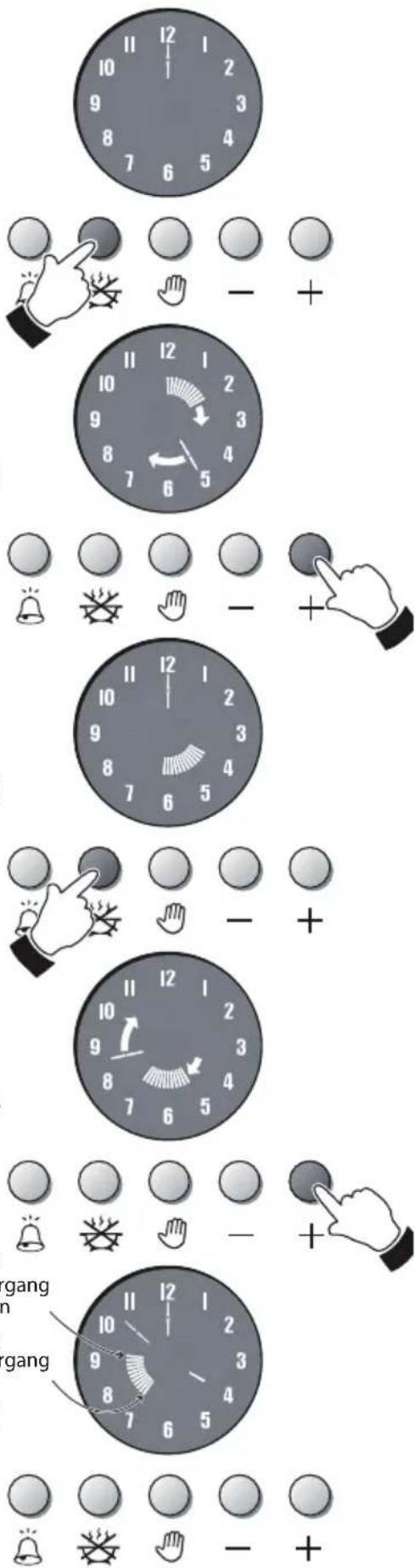

Abb. 5.7 - Garzeit mit der Taste 1☒, einstellen; daraufhin gehen die Uhrzeiger aus und es leuchtet ein Zeiger auf der 12 auf.

Abb. 5.7 - Innerhalb von 7 Sekunden die 2.

Taste ☑brücken. Daraufhin leuchtet ein Zeiger auf (wie ein Minuten- oder Sekundenzeiger). Jedes Segment, das nach und nach außeruchtet, zeigt eine Minute an. Nach jeweils 12 Minuten leuchtet zusätzlich ein inneres Segment auf (5 Segmente entsprechen einer Stunde). Wenn die Zeit versehentlich zu lang eingestellt wird, mit der Taste ☑korrigieren.

Abb. 5.7 - Innerhalb von 7 Sekunden er-3.

neut die Taste 🌐 drücken; daraufhin gehen die inneren Leuchtsegmente auf die aktuelle Uhrzeit über.

Abb. 5.7 - Innerhalb von 7 Sekunden die 4.

Taste ⊕ drücken. Die Leuchtsegmente gehen auf die Uhrzeit über, zu der der Kochvorgang erfolgen soll. Wenn die Zeit versehentlich zu lang eingestellt wird, mit der Taste - korrigieren.

1. Abb. 5.7 - Nach 7 Sekunden erscheinen wieder die Uhrzeiger und die Leuchtsegmente geben die Garzeit an.

2. Die gewünschte Temperatur und die Kochfunktion mit den Umschalt- und Thermostatknäufen einstellen (siehe entsprechende Kapitel). Nun ist der Herd programmiert, d.h. er schaltet zur gewünschten Uhrzeit ein und bleibt die eingestellte Garzeit über eingeschaltet, die durch die Leuchtsegmente angegeben wird. Danach schaltet der Herd automatisch ab.

1

Wenn der Kochvorgang startet, blinken die inneren Segmente auf und melden dadurch, dass der Kochvorgang läuft.

Während der Garzeit gehen die Segmente nach und nach aus (je ein Segment alle 12 Minuten).

Die eingestellte Garzeit kann bei laufen- dem Kochprogramm jederzeit geändert werden.

Erst die Taste 🟢 und dann die Tasten oder 🟢 drücken.

Nach Ablauf der Garzeit geht das letzte Segment aus und der Herd schaltet ab.

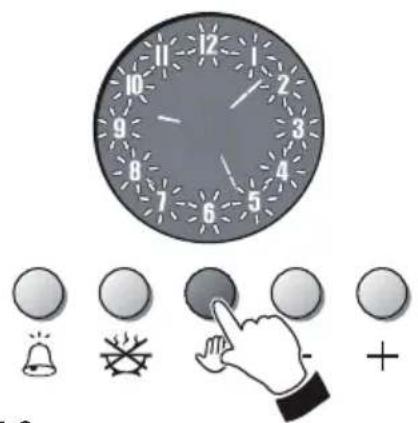

Alle Ziffern an der Uhr blinken und es ertönt ein intermittierendes akustisches Signal.

Das akustische Signal kann durch Druck auf eine beliebige Taste abgeschaltet werden.

Um die blinkenden Ziffern an der Uhr abzuschalten, die Taste 🟢drücken.

Das Kochprogramm kann jederzeit gelöscht werden, indem 2 Sekunden lang die Taste gedrückt wird.

Achtung: Wenn das automatische Kochprogramm beendet ist, sofort den Umschaltknauf und den Thermostatknauf ausschalten (OFF).

Achtung: Bei jeder Stromunterbrechung wird die Uhr auf Null gestellt und alle eingestellten Programme werden gelöscht.

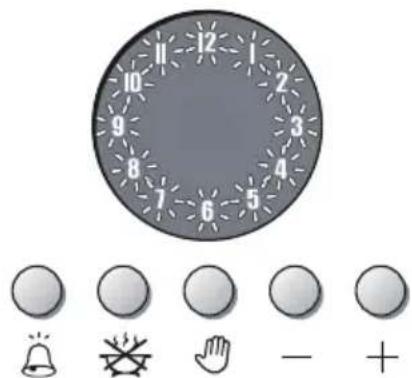

Der erfolgte Stromausfall wird durch Blinken der Ziffern ohne Leuchtzeiger gemeldet - abb. 5.9).

Blinken – Ende des Kochvorgangs

Blinken – nach einem Stromausfall

Sollte ein Hahn festgefressen sein, nicht forcieren. Rufen Sie in diesem Fall bitte die Kundendienststelle an.

Achtung: Während des funktionierens wird die Backofentüre sehr heiss.

Kinder sind fernzuhalten.

Keine Dampfreiniger verwenden, da die Feuchtigkeit in das Gerät dringt und das Gerät dadurch gefährlich wird.

EDELSTAHL-FLÄCHEN

Die Frontplatten aus Edelstahl an diesem Herd (Vorderseite, Backofentür, Ablagefach) sind durch einen fingerabdruckfesten Lack geschützt.

Um eine Beschädigung dieses Lacks zu vermeiden, darf der Edelstahl nicht mit Scheuermitteln oder rauen Tüchern oder Scheuerschwämmen gereinigt werden.

NUR SEIFE/WARMES WASSER DARF ZUM REINIGEN DER OBERFLÄCHEN AUS EDELSTAHL BENUTZT WERDEN.

EMAILIERTE TEILE

Alle emaillierten Teile müssen immer mit einem Schwammtuch, mit Seifenwasser oder anderen nicht scheuernden Produkten gereinigt werden.

Danach sollten Sie alles mit einem weichen Lappen trocknen.

Säuren, wie sie zum Beispiel in Zitronensaft, Tomatenpüree, Essig oder ähnlichem enthalten sind, greifen das Email an und machen es matt, wenn sie nicht alsbald entfernt werden.

GLASKERAMIK-KOCHMULDE

- Seite 15.

AUSWECHSELN DER BACKOFEN- LAMPE

Gerät stromlos machen, z.B. durch Herausnahme der Sicherungen.

Schrauben Sie die Lampe heraus und ersetzen Sie sie durch eine andere, die hochtemperaturresistent ist (300 °C), Spannung 230 V (50 Hz), 15 W, E14.

BACKOFEN

Der Backofen muß nach jeder Benutzung gereinigt werden.

Zur Reinigung des Backofeninneren nehmen Sie die Seitenhalterungen heraus und setzen sie danach wieder ein, wie im nächsten Kapitel beschrieben. Wärmen Sie den Backofen leicht an und reinigen Sie die Innenwände mit einem Lappen, mit sehr heißem Seifenwasser oder einem anderen geeigneten Mittel. Der Backofenboden, die Seitenhalterungen, die Fettpfanne und der Grillrost können herausgenommen und im Spülbecken gereinigt werden.

Der Backofen muß während der Reinigung ausgeschaltet sein.

EIN-UND AUSBAU DER SEITEN-HALTERUNGEN

Hängen Sie die Seitenhalterungen in • die Löcher der seitlichen Innenwände des Backofens ein (Abb. 6.1).

- Führen Sie die Fettpfanne und den Grillrost zwischen die Schienen der Seitenhalterungen ein, wie in Abb. 6.4 dargestellt. Den Rost so montieren, dass die Sicherheitssperre, die unabsichtliches Herausziehen verhindert, ins Innere des Ofens zeigt.

Der Ausbau erfolgt in umgekehrter • Reihenfolge.

Abb. 6.1

Die Fettpfanne muss richtig auf das spezielle Aufnahmegestell (Abb. 6.2) positioniert und in die Führungen der seitlichen Gestelle geschoben werden (Abb. 6.3).

Die Innere Glasscheibe kann leicht zur Reinigung abmontiert werden; dazu die 4 Befestigungsschrauben abschrauben (Abb. 6.4).

Bitte nutzen Sie zur Reinigung der Glasofentür keine aggressiven Reinigungsmittel oder scharfkantigen Schaber, die das Glas zerkratzen und ein Zerbrechen des Glases verursachen können.

ABTEIL TELLERWÄRMER

Das Abteil Tellerwärmer wird zugänglich wenn die Klappe (Abb. 6.5) geöffnet wird.

Keine leicht entzündlichen Materialien im Ofen oder im Schubfach aufbewahren (dünnes Papier, Baumwolle, Seide, Nylon oder Ähnliches).

ABNEHMEN DER OFENTÜR

(zur Reinigung)

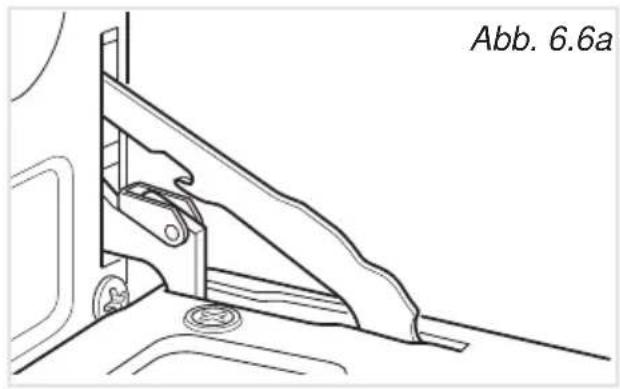

Ofentür öffnen (abb. 6.6a).1.

Haltebügel der Scharniere links und 2. rechts nach oben in die Aussparung schwenken (abb. 6.6b).

Ofentür anheben. Die Kerbe des un-3. teren Scharnierteils löst sich aus der Raste (abb. 6.6c).

Ofentür nach vorne abziehen (Schar-4. niere lösen sich aus den Schlitzen) (abb. 6.6d).

Nach der Reinigung in umgekehrter 5. Reihenfolge wieder einsetzen.

Das Gerät ist unter Beachtung der örtlichen Vorschriften und der Herstellerhin-• weise von einem GEPRÜFTEN INSTALLATIONSFACHMANN anzuschließen.

Vor jeder Wartungs- oder Reparaturarbeit ist der Netzstecker des Geräts abzu-ziehen.

Das Gerät muß in ein hitzebeständiges Gehäuse eingebaut werden.

Schutzkarton und Plastikfolien innen und außen am Gerät und von allen Zube-hörteilen entfernen.

GEBRAUCH DES KÜCHENHERDS

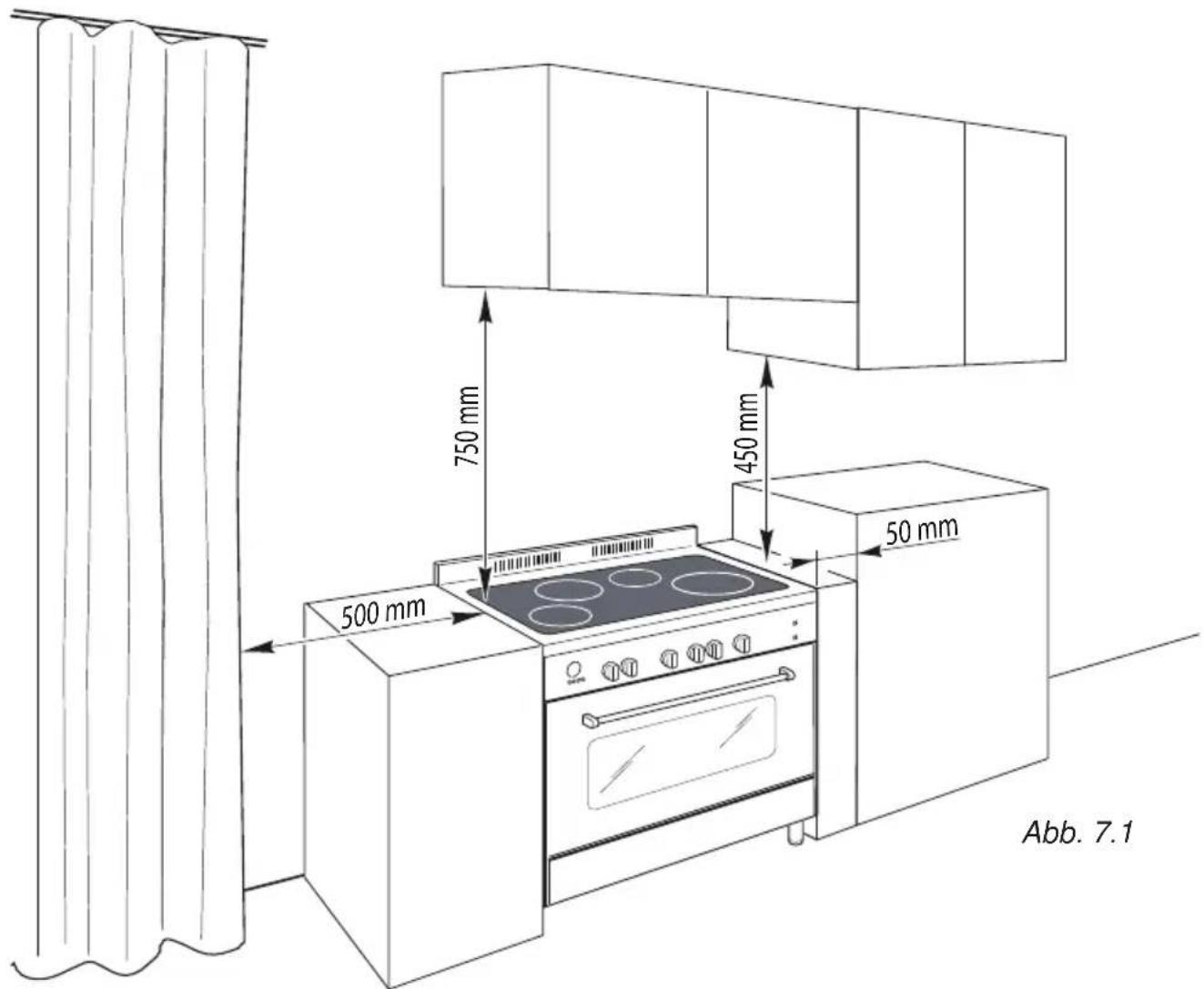

Die Montagebedingungen betreffend die am Küchenherd anliegenden Flächen müssen zum Schutz gegen Übererhitzung den Abbildungen 7.1 entsprechen. Die Möbelwände müssen bei einer Temperatur beständig sein, welche 75° über der Umgebungstemperatur liegt. Wenn der Küchenherd auf einen Sockel montiert wird, muss sichergestellt sein, dass das Gerät nicht vom Sockel abrutschen kann.

750 mm 450 mm 500 mm 50 mm Abb. 7.1

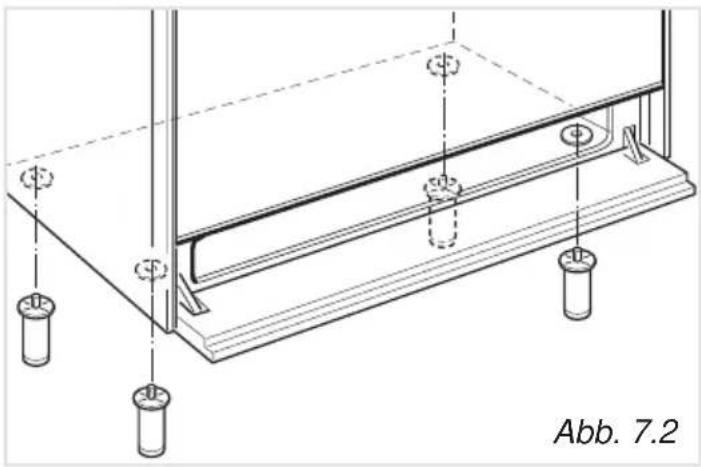

BEFESTIGUNG DER STELLFÜSSE

Die Stellfüße sind vor dem Gebrauch am Unterteil des Herds zu befestigen.

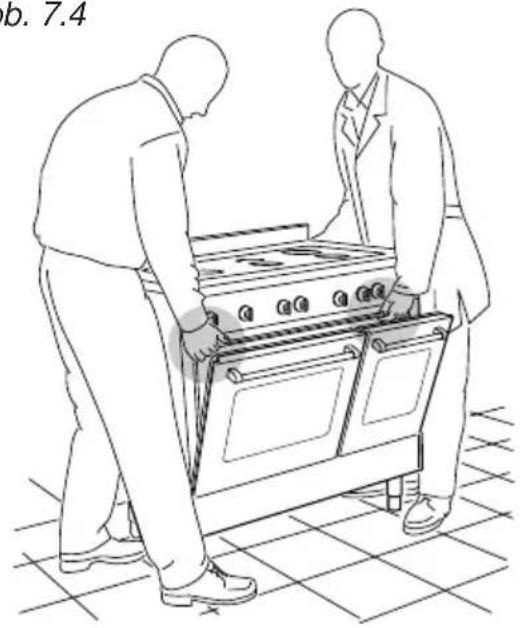

Vor dem Aufstellen des Herds zunächst die hintere Schutzabdeckung "V" montieren (Abb. 7.4).

Bitte Folgendes beachten:

Die Schutzabdeckung "V" ist an der • Rückseite des Herds verpackt.

Vor dem Zusammenbau die Schut-• zfolie/das Klebeband entfernen.

• Die Schutzabdeckung ist mit den beiliegenden drei Halterungen „B“ an der Kochmulde zu befestigen (siehe Abb. 7.4).

Abb. 7.4

HINWEIS Wenn der Küchenherd wieder aufrecht gestellt werden muss, sollten zwei Personen für diesen Vorgang dabei sein, um zu verhindern dass die Füße und die Ofenwände aus Stahl beschädigt werden (Abb. 7.4).

HINWEIS

Achtung: Den Küchenherd NICHT am Griff der Ofentür HEBEN, um ihn zu transportieren (Abb.7.5).

HINWEIS

Um den Küchenherd endgültig zu positionieren, diesen NICHT SCHLEPPEN (Abb. 7.5).

Die Füße vom Boden heben (Abb.7.4).

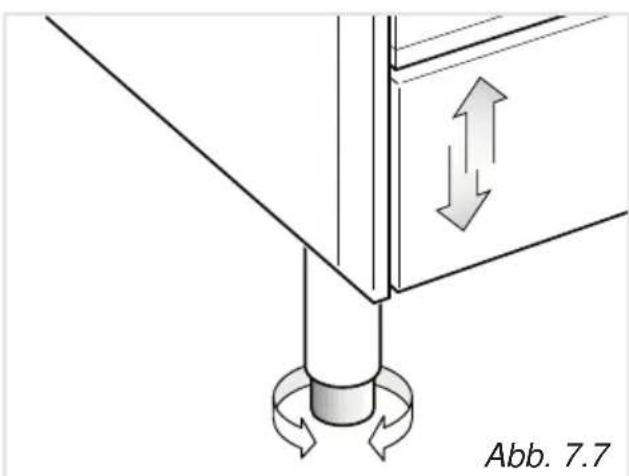

NIVELLIEREN DES HERDS

Der Herd kann durch EIN- oder HERAU-SDREHEN der unteren Enden der Füße nivelliert werden (Abb. 7.7)

Wichtig: Der Einbau und Anschluß muß genau nach den Anweisungen des Herstellers erfolgen. Ein fehlerhafter Anschluß kann Schäden an Personen, Tieren und Sachen verursachen, für die der Hersteller keinerlei Haftung übernimmt.

ALLGEMEINE HINWEISE

Der Anschluß an das Stromnetz muß • von einem konzessionierten Installateur nach den geltenden Vorschriften durchgeführt werden.

Vor dem Anschluß des Gerätes an das Stromnetz muß sichergestellt werden, daß die Stromspannung derjenigen auf der Datentafel des Gerätes entspricht und daß das Anschlußkabel die auf der Datentafel angegebene Stromstärke aushält.

- Bei der Installation ist eine allpolige Schutzvorrichtung mit einem Kontaktabstand nicht unter 3 mm vorzusehen (Leistungsschalter, Sicherung oder Relais). Nach der Installation der Kochmulde muß der Netzschalter bzw. die Steckdose jederzeit leicht erreichbar sein.

Das Speisekabel darf warme Stellen • nicht berühren und muß so verlegt werden, daß es an keiner Stelle die Temperatur von 75°C überschreitet. Wenn das Gerät installiert ist, muß der • Schalter oder die Steckdose stets erreichbar sein.

WICHTIG: dieser Herd ist an einen geeigneten zweipoligen Sicherheitsschalter in der Nähe des Herds anzuschließen.

WARNUNG!

Das Gerät muss geerdet werden.

Das Gerät muß auf jeden Fall an die Erdleitung angeschlossen werden.

Die Herstellerfirma lehnt jegliche Haftung für alle Schäden ab, die infolge der Nichtbeachtung dieser Vorschriften entstehen.

Wichtig: Der Einbau und Anschluß muß genau nach den Anweisungen des Herstellers erfolgen.

Ein fehlerhafter Anschluß kann Schäden an Personen, Tieren und Sachen verursachen, für die der Hersteller keinerlei Haftung übernimmt.

ANSCHLUß DER NETZZULEITUNG

Um die Anschlußleitung anzuschließen, ist wie folgt vorzugehen:

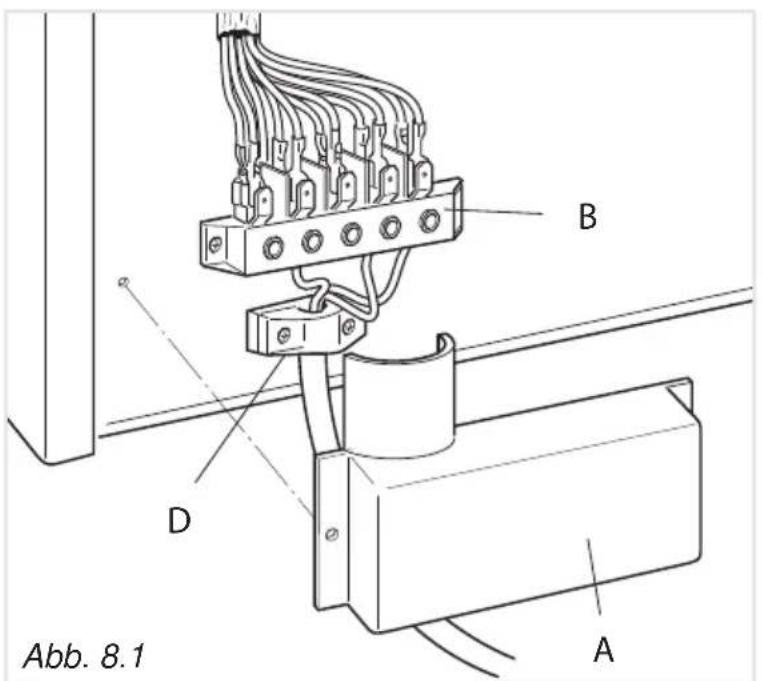

Die beiden Schrauben entfernen, mit • denen die Abschirmung "A" hinter dem Herd befestigt ist (Abb. 8.1).

Die Kabelklemme D vollständig öffnen.

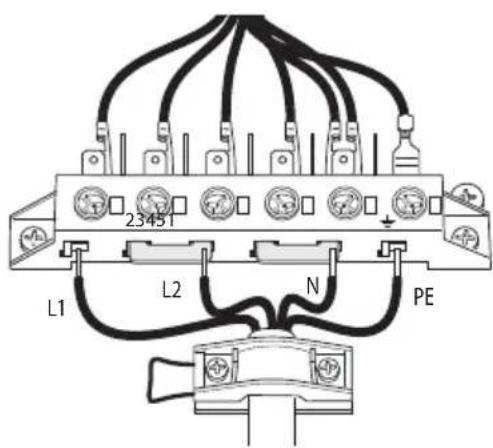

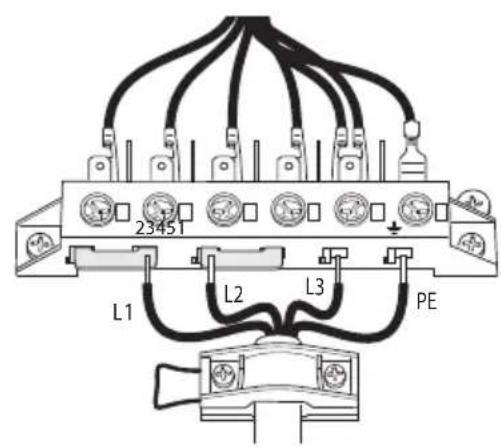

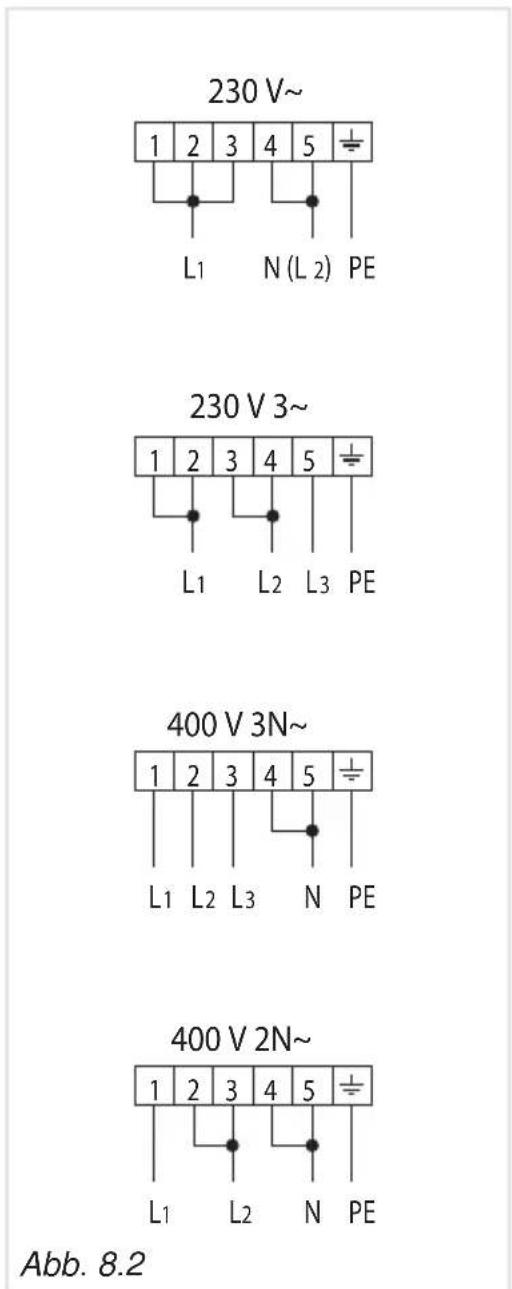

- Mit einem 5-poligen Endblock befestigen und die U-Schrauben gemäß Diagramm in den Abb. 8.2 – 8.3 am Endblock "B" (Abb. 8.1) anordnen.

Hauptkabel (Typ H05 RR-F) mit mindestens 6 mm ^2 Querschnitt in die Kabelklemme "D" stecken.

Phasen und Erdleiter gemäß Abb. 8.1 • an das Endstück "B" anschließen.

Das Stromkabel strammziehen und • mit der Kabelklemme "D" befestigen.

Schutzdechel "A" festschrauben.

N.B. Der Erdleiter muss 3 cm länger als der Nulleiter und die Stromleiter sein.

B D A Abb. 8.1

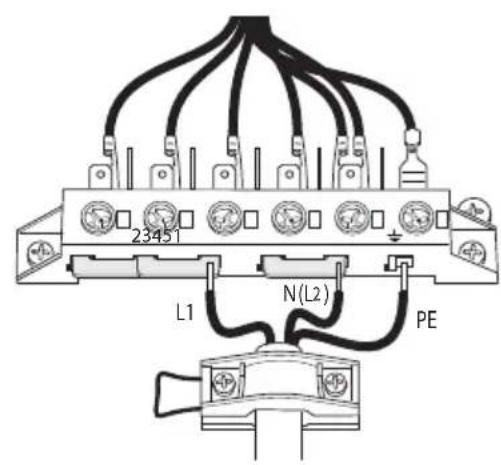

STÄRKE DER ANSCHLUßLEITUNG "TYP H05RR-F"

230 V ac 3 x 6 mm ^2 (**)

230 V 3 ac 4 x 4 mm ^2 (**)

400 V 3N ac 5 x 2,5 mm ^2 (**)

400 V 2N ac 4 × 4 mm^2 (**)

(**) – Direktanschluß mit Wandanschluß- Dose. – Simultaneitätsfaktor anwenden

230 V~ 1 2 3 4 5 L1 N (L 2) PE 230 V 3~ 1 2 3 4 5 L1 L2 L3 PE 400 V 3N~ 1 2 3 4 5 L1 L2 L3 N PE 400 V 2N~ 1 2 3 4 5 L1 L2 N PE Abb. 8.2

23451 L1 N(L2) PE

230 V\~

2345 L1 L2 L3 PE

230 V 3\~

23451 L1 L2 N PE

400 V 2N\~

23451 L1 L2 L3 N PE

400 V 3N\~
Abb. 8.3

Die Beschreibung in dieser Gebrauchs-Anweisung ist rein informativ.

Die Herstellerfirma behalt sich jederzeit Aenderungen und Verbesserungen an den Geräten ohne vorheirge Bekanntgabe vor.

M-SYSTEM
