Type	Vrijstaand fornuis
Merk	M-System
Model	PRDK-1050
Energiebron	Elektrisch
Aantal branders	4
Ovencapaciteit	60 liter
Oventype	Conventioneel
Afmetingen (HxBxD)	900 x 600 x 600 mm
Gewicht	60 kg
Stroomverbruik	10.5 kW
Functies	Bakken, Grillen, Ontdooien, Heteluchtoven
Reinigingsmethode	Handmatig reinigen met een vochtige doek
Veiligheidskenmerken	Kinderbeveiliging, Automatische uitschakeling
Beschikbaarheid reserveonderdelen	Verkrijgbaar bij M-System servicecentra
Garantie	2 jaar
Bedieningstype	Knoppen en digitaal display
Ovendeur	Neerklapbaar met dubbel glas
Certificering	CE, RoHS

Veelgestelde vragen - PRDK-1050 M-SYSTEM

Hoe installeer ik het PRDK-1050 fornuis?

Zorg ervoor dat het apparaat op een vlak, hittebestendig oppervlak staat. Sluit aan op een speciaal 230V/16A stopcontact. Gebruik geen verlengsnoer. Raadpleeg de installatiehandleiding in de handleiding.

Wat moet ik doen als de oven niet opwarmt?

Controleer de stroomtoevoer en stroomonderbreker. Controleer of de ovenfunctiekiezer correct is ingesteld. Als het probleem aanhoudt, neem contact op met M-System support voor vervanging van het verwarmingselement.

Hoe maak ik de keramische kookplaat schoon?

Gebruik een speciale reiniger voor keramische kookplaten en een zachte doek. Vermijd schurende sponzen. Maak gemorst voedsel onmiddellijk schoon om vlekken te voorkomen. Voor aangebrande resten, gebruik een schraper.

Kan ik aluminiumfolie in de oven gebruiken?

Ja, maar vermijd het bedekken van de hele ovenbodem, omdat dit de luchtstroom kan blokkeren. Laat folie niet de verwarmingselementen raken. Gebruik alleen voor het bekleden van bakplaten.

Waarom werkt de timer niet?

Zorg ervoor dat de oven is ingeschakeld. De timer moet mogelijk worden ingesteld na het selecteren van een functie. Raadpleeg de handleiding voor specifieke timerprogrammeerstappen. Als het nog steeds niet werkt, reset het apparaat.

Hoe activeer ik de kinderbeveiliging?

Houd de 'Key' of 'Lock' knop 3 seconden ingedrukt tot het symbool op het display verschijnt. Herhaal om te deactiveren. Dit voorkomt onbedoeld gebruik door kinderen.

Wat zijn de aanbevolen oventemperaturen voor bakken?

Voor de meeste taarten voorverwarmen op 180°C. Voor brood 200-220°C. Volg altijd uw recept. Gebruik een oventhermometer voor nauwkeurigheid.

Hoe vaak moet ik de ovendeurafdichting vervangen?

Vervangen als de afdichting gescheurd, versleten is of als er warmte ontsnapt. Meestal elke 2-3 jaar. Neem contact op met M-System voor originele vervangingsafdichtingen.

Kan ik direct op de ovenbodem koken?

Nee, gebruik altijd een bakplaat of rooster. Direct contact kan het email beschadigen en ongelijkmatig koken veroorzaken. Plaats voedsel op het juiste plankniveau.

Wat doet de 'Ontdooi' functie?

De ontdooifunctie gebruikt de ovenventilator op kamertemperatuur om lucht te circuleren, waardoor het ontdooien wordt versneld zonder het voedsel te koken. Ideaal voor vlees en brood.

GEBRUIKSAANWIJZING PRDK-1050 M-SYSTEM

Installatievoorschriften

GLASKERAMIK

ELEKTROHERDE

Gebrauchsanweisung

Nederlands Blad Gebruiks-en installatievoorschriften

Mevrouw, Juffrouw, Mijnheer,

U heeft onlangs een van onze fornuizen aangekocht en wij danken u voor uw vertrouwen. Uw fornuis werd met de grootste zorg ontworpen, vervaardigd en getest met het oog op uw volkomen tevredenheid. Opdat u het optimaal zou kunnen gebruiken en de gewenste resultaten zou bereiken, bevelen wij aan deze GEBRUIKSHANDLEIDING aandachtig te lezen.

De instructies en wenken in deze handleiding zullen een doeltreffende hulp zijn om alle kwaliteiten van uw nieuwe toestel te ontdekken.

Dit fornuis mag enkel worden gebruikt voor het doel waartoe het werd ontworpen, met name de bereiding van eetwaren.

Alle ander gebruik dient als onjuist en gevaarlijk te worden beschouwd.

Wij wijzen elke aansprakelijkhid van de hand in geval van schade wegens onjuist, verkeerd of irrationnel gebruik van het toestel.

BELANGRIJKE RAADGEVINGEN

Controleer na het uitpakken of het toestel volledig en onbeschadigd is.

Gebruik het niet bij twijfel, maar wend u tot een doorverkoper of roep er een vak-kundig technicus bij.

De verpakkingsonderdelen (plastic zakken, polystyreen, spijkers, sluitstrips, enz.) moeten buiten het bereik van kinderen worden gehouden, want zij vormen een potentiele bron van gevaar.

• Probeer mooit de technische kenmerken van het toestel te veranderen want dat kan gevaar inhouden.
• Ga nooit over tot onderhoud of reini- ging van het toestel zonder dat u het vooraf van het stroomnet heeft afge- koppeld.
• Als u beslist het toestel niet meer te gebruiken of als u uw oude toestel wil opruimen, is het aanbevolen het eerst onbruikbaar te maken op de manier die is bepaald door de geldende normen inzake gezondheids-en milieubescherming. Onderdelen die een gevaar voor kinderen kunnen betekenen, moeten onschadelijk worden gemaakt.

WAARSCHUWINGEN EN BELANGRIJKE RAADGEVINGEN VOOR HET GEBRUIK VAN ELEKTRISCHE APPARATEN

Bij het gebruik van een elektrisch apparaat dient u enkele levensbelangrijke voorzorgsmaatregelen in acht te nemen. In het bijzonder:

• raak het toestel nooit aan als uw handen of voeten vochtig zijn.
• gebruik het toestel nooit als u blootsvoets bent.
• vermijd dat kinderen of onbekwamen het toestel gebruiken zonder toezicht.

De fabrikant wijst alle aansprakelijkheid af bij schade veroorzaakt door onjuist, verkeerd of irrationeel gebruik.

EERSTE INGEBRUIKNEMING VAN DE OVEN

Het is aanbevolen de volgende instructies te volgen:

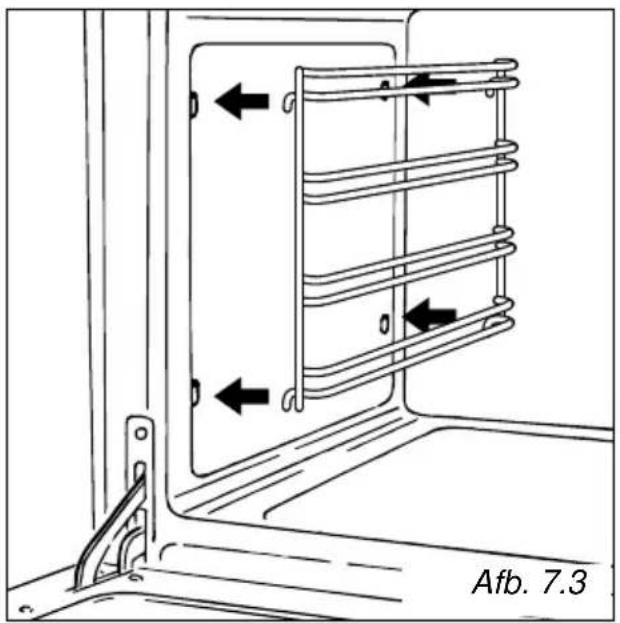

• Monteer de laterale roosters in de oven zoals beschreven in het hoofdstuk "ONDERHOUD".
• Plaats de roosters en de druippan.
• Verwarm de lege oven op maximaal vermogen om alle vetsporen op de verwarmingselementen te verwijderen, zoals beschreven in het desbetreffende hoofdstuk.
• Reinig de binnenzijde van de oven met een doek die u nat heeft gemaakt met water en een neutraal detergent. Droog grondig af.

• Verwijder de eventueel aanwezige beschermfolie van het komfoor voordat u met het installeren begint.
• Na het gebruik dient u zich ervan te verzekeren dat u de knoppen in de "off" stand heeft gedraaid.
• Vermijd dat kinderen of onbekwamen het toestel gebruiken zonder toezicht.
• Tijdens en na het gebruik van de oven bereiken enkele elementen en delen van het fornuis zeer hoge temperaturen (bijvoorbeeld het glas van de ovendeur). Raak deze oververhitte de!en niet aan.
• Laat kinderen niet in de buurt van het apparaat komen wanneer dit werkt.
• Sommige toestellen worden geleverd met beschermfolie op de stalen en aluminium delen. Verwijder de beschermfolie voordat u het toestel in gebruik neemt.
• Brandgevaar! Bewaar geen brandbaar materiaal in de oven, boven de glaskeramische kookplaat of in de lade van het apparaat.
• Zorg dat de voedingskabels van andere apparaten in de buurt van het fornuis niet in aanraking kunnen komen met de kookplaat of klem raken tussen de ovendeur.
• Bedek de ovenwanden niet met aluminiumfolie. Zet een bakpiaat of de opvangbak niet op de bodem van de ovenruimte.

• Zorg dat er geen zware of scherpe voorwerpen op de glaskeramische kookplaat kunnen vallen. Als de kookplaat is gebarsten of andere schade heeft opgelopen door er op gevallen voorwerpen, enz. dan moet u de stekker van het apparaat uit het stopcontact nemen en de Servicedienst bellen.

• Kras de kookplaat niet met scherpe voorwerpen. Gebruik de kookplaat niet als werkoppervlak.

• Gebruik geen stoomreiniger, omdat deze condens aan de binnenkant van het komfoor kan veroorzaken, hetgeen het kooktoestel onveilia maakt.
• De fabrikant stelt zich niet aansprakelijk voor schade aan personen en zaken die te wijten is aan een fout of oneigenlijk gebruik van het apparaat.
• Alle onderdelen van dit apparaat zijn recyclebaar. Volg de plaatselijke milieuwetgeving wanneer u deze afdankt. Snijd de voedingskabel af voordat u het apparaat afdankt.

BELANGRIJK:

Dit kooktoestel is uitsluitend bestemd voor het bereiden van voedsel in een huishoudelijke omgeving en is niet geschikt voor commercieel gebruik.

Dit kooktoestel heeft een ingebouwde koelventilator: het geluid van de koelventilator is te horen wanneer de oven of de grill in werking is.

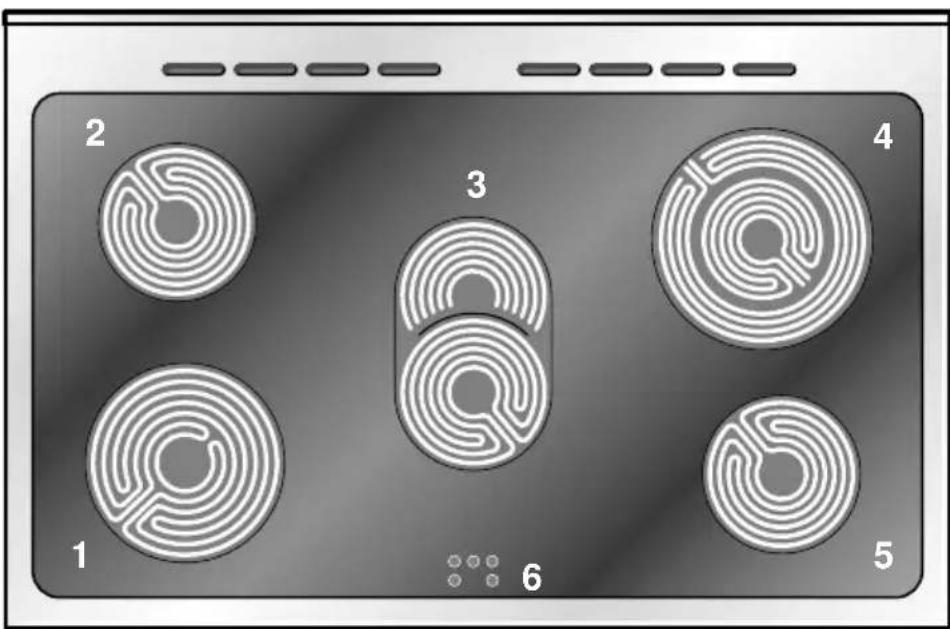

Afb. 1.1

ALGEMENE KARAKTERISTIEKEN:

1. Zone 3 circuits ∅ 180 1700 W
2. Zone 3 circuits ∅ 145 1200 W
3. Doppele kookzone (ovaal) ∅ 140 x 250 1800/1000 W
4. Doppele kookzone ∅ 210/120 2100/700 W
5. Zone 3 circuits ∅ 145 1200 W
6. Controlelampje "plaat warmi"

Waarschuwing: Als de kookplaat is gebarsten of andere schade heeft opgelopen door er op gevallen voorwerpen, enz. dan moet u de stekker van het apparaat uit het stopcontact nemen en de Servicedienst bellen.

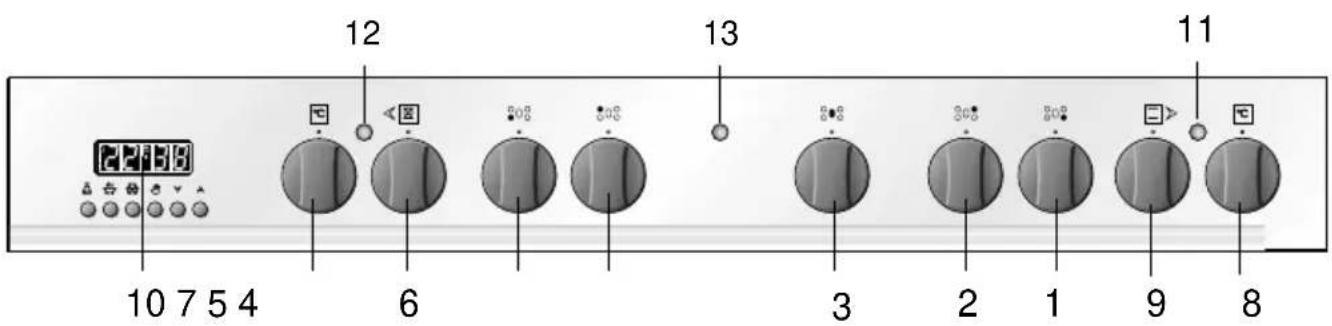

2 - BEDIENINGSPANEEEL

Afb. 2.1

BESCHRIJVING VAN DE BEDIENINGSKNOPPEN

1. Bedieningsknop kookplaat rechtsvoor
2. Bedieningsknop kookplaat rechtsachter
3. Bedieningsknop kookplaat centraal
4. Bedieningsknop kookplaat linksachter
5. Bedieningsknop kookplaat linksvoor
6. Schakelaar van de multifunctionele oven (oven links)
7. Thermostaatknop van de multifunctionele (oven links)
8. Thermostaatknop van de traditionele oven (oven rechts)
9. Schakelaar van de traditionele oven (oven rechts)

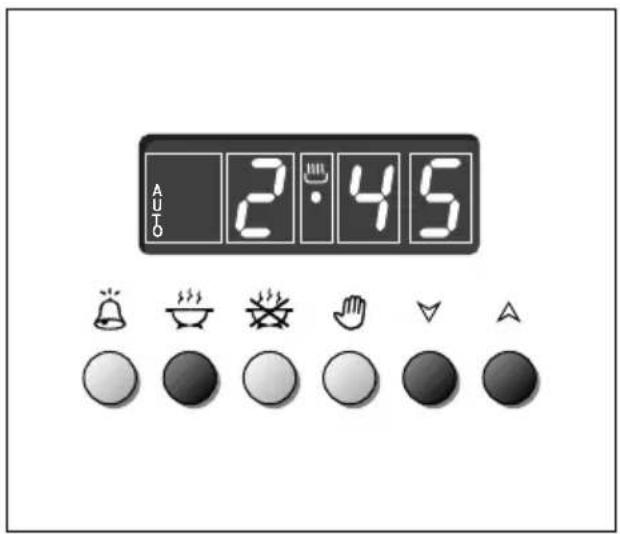

10. Elektronische programmeerenheid (alleen de grote oven links)

Controlelampje:

1. Temperatuurcontrolelampje van de traditionele oven (oven rechts)
2. Temperatuurcontrolelampje van de multifunctionele oven (oven links)
3. Controlelampje kookplaat aan

3 - KERAMISCH KOOKVLAK - GEBRUIKSAANWIJZING

Het glaskeramische oppervlak van de kookplaat geleidt warmte zeer goed in de verticale richting, waardoor de warmte van de elementen onder het oppervlak snel wordt overgedragen aan de pannen die op de kookzones staan.

De warmte verspreidt zich daarentegen vrijwel niet in de horizontale richting, waardoor het glaskeramische oppervlak op een paar centimeter afstand van de kookzones "koud" blijft.

De 5 kookzones komen overeen met de donkere cirkels op het kookplaatvlak.

BELANGRIJKE OPMERKING:

De verwarmingselementen zijn uitgerust met een ingebouwde temperatuurbegrenzer die de elementen bij iedere instelling IN/UIT schakelen om oververhitting van het glaskeramische oppervlak te voorkomen.

Door het gebruik van ongeschikte pannen en/of een foute plaatsing van de pannen zal de temperatuurbegrenzer dikwijls schakelen en het kookresultaat minder goed zijn.

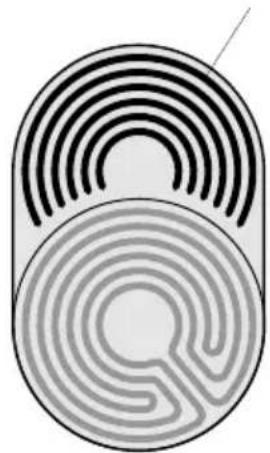

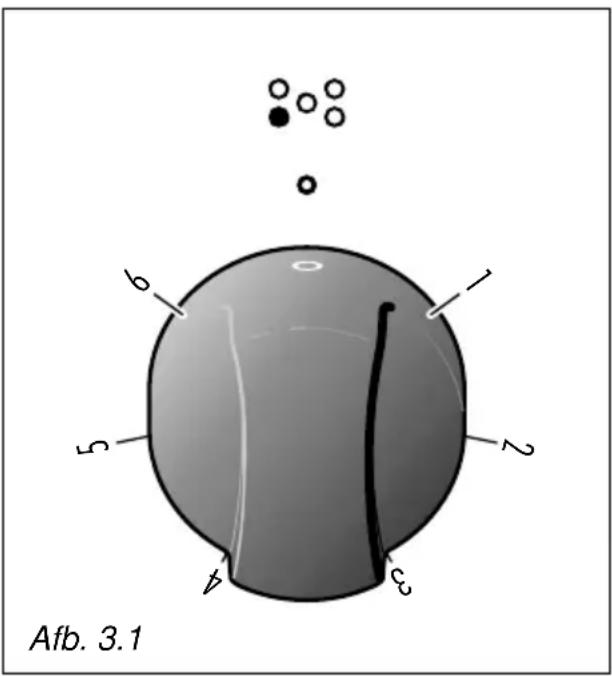

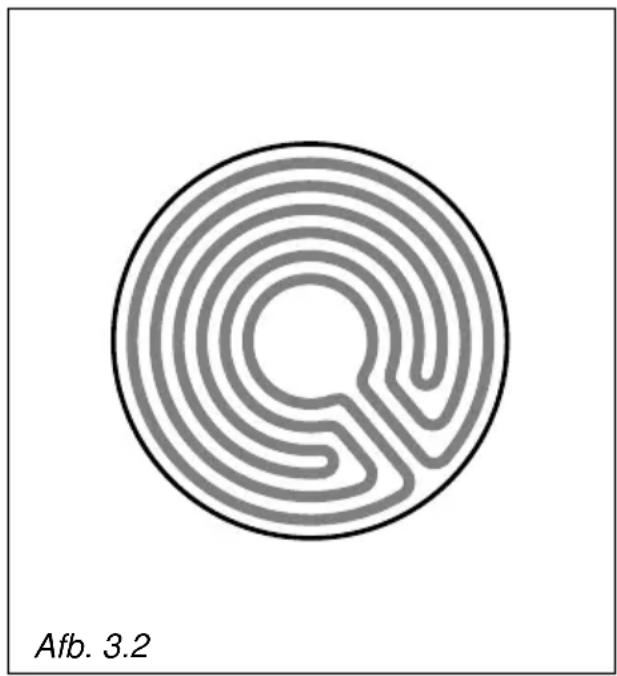

BEDIENINGSKNOP KOOPLAAT MET 3 VERWARMINGSELEMENTEN

De kookplaat waaronder zich 3 verwarmingselementen bevinden (Afb 3.2), wordt bediend door een schakelaar met 6 standen (0÷6) Afb 3.1.

De eerste kookzone is aangegeven door de cirkel op het keramische oppervlak.

Het verwarmingselement van de eerste kookzone wordt bediend door een traploze vermogenregelaar met werkstanden van 1 (laagste temperatuur) t/m 12 (hoogste temperatuur).

De doppele kookzone kan alleen worden ingeschakeld wanneer de eerste kookzone op het hoogste vermogen is geregeld door de bedieningsknop op het symbool te draaien Ⓞ.

Afb. 3.3

Doppele kookzone

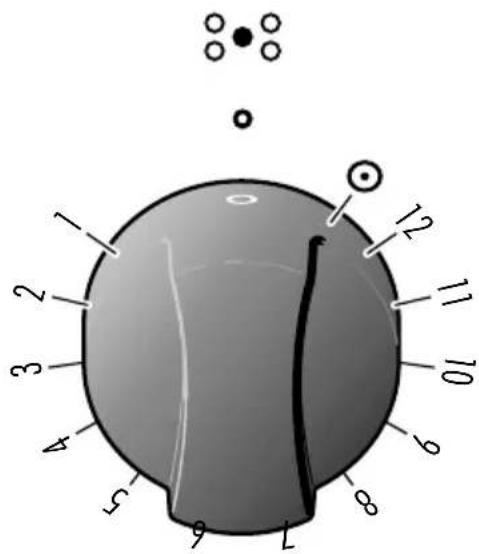

kokzone voor- zien van bedie- ningsknop met 7 standen

kokzone voor- zien van traploos regelbare bedieningsknop

□ = Verwarmen

= Koken

= Bakken

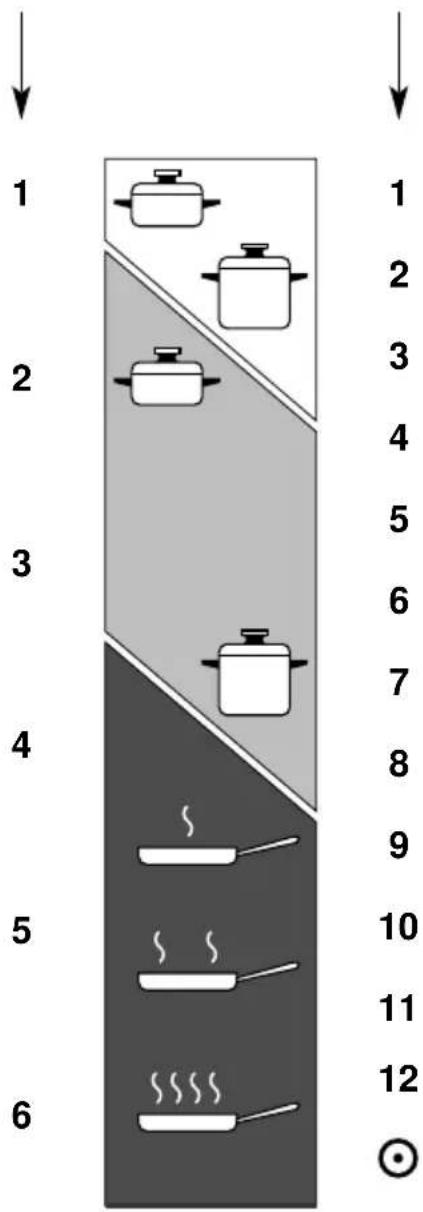

Afb. 3.6

KOOKTIPS

Stand knop		KOOKTYPE
0	0	Uit.
12	12	Om te smelten (boter, chocolade). Om schotels warm te houden.
2	234	Om eetwaren warm te hou-den of kleine hoeveelheden vloeistof op te warmen.
3	456	Om grotere hoeveelheden vloeistof op te warmen; om sausen of room in te koken.
34	67	Aan de kook brengen van eetwaren, stoofpot, soepen, stomen.
4	78	Deegwaren, rijst in open kookpan, schnitzels.
45	8910	Aan de koken brengen van grote hoeveelheden, snelle grillades.
6	1112	Frituren, frieten, steaks, beignets.
		Voor het inschakelen van het buitenste verwarmings-element (alleen bij duppele kookzones)

Als u uw fornuis enkele keren heeft gebruikt, vindt u snel de ideale stand voor elk van uw eetwaren.

Aan de voorzijde van het keramische kookvlak bevinden zich 4 controlelampjes die elk verbonden zijn met een kookplaat.

Als de temperatuur van de kookzone meer dan 60°C bedraagt, gaat het ver- klikkerlampje aan om aam te duiden dat de plaat warm is.

Dit verklikkerlichtje blijft branden, ook al wordt de warmtebron uitgeschakeld, om aan te geven dat de plaat nog warm is in deze kookzone.

De restwarmte blijft een tijdje aanhouden nadat de overeenkomstige warmtebron werd uitgeschakeld.

Leg dus nooit uw handen op de kookzone en, vooral, hou kinderen uit de buurt.

Het verklikkerlampje dooft automatisch als de temperatuur van de kookzone onder 60°C daalt.

Let op: Het oppervlak van het komfoor wordt tijdens het koken zeer heet. Houd kinderen uit de buurt van het komfoor.

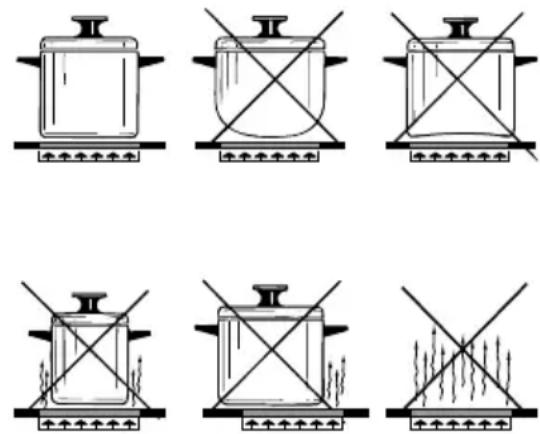

Tips om goed en snel te koken:

• Om de kooktijd in te korten, zet u de schakelaar even op zijn maximum en daarna draait u hem in de gepaste stand.
• Gebruik recipienten met een platte bodem. De bodem van de recipient moet bij voorkeur dezelfde (of een iets grotere) diameter hebben als de kookzone, met het oog op een maximale benutting van de energie.
• Aangezien de kookzone enige tijd warm blijft na het uitdoven van het vuur, kan het vuur enkele minuten vóór het einde van de kooktijd worden uitgezet. De restwarmte van de vitroceramische plaat volstaat dan om het kookproces te beëindigen.
  De zijpanelen zijn omkeerbaar en als het email beschadigd is, kunnen ze opnieuw worden gebruikt aan de ommezijde.
• Kook met het deksel op de pan als dat mogelijk is, om energie te sparen.
• Kook het voedsel in geen geval rechtstreeks op een kookzone, maar altijd in een pan.

Afb. 3.7

RAAD VOOR HET VEILIG GEBRUIK VAN DE KOOKPLAAT

• Controleer welke knop de gekozen kookzone bedient voordat u aan de knoppen draait. Het is raadzaam de pan op de kookzone te zetten voordat u deze aan zet, en de pan te verwijderen wanneer het koken klaar is.
• Gebruik pannen met een platte, gladde bodem. Gebruik geen pannen van gietijzer. Een oneffen of ruwe bodem kan de glaskeramische plaat bekrassen. Controleer of de bodem van de pan schoon en droog is.
• Pannen met een aluminium bodem kunnen zilverkleurige strepen en vlekken op de kookplaat achterlaten.
• Laat een vochtig deksel niet op de kookplaat liggen.
• Het glaskeramische oppervlak en de pannen moeten schoon zijn. Verwijder alle voedselresten (vooral die van suikerrijk voedsel), vuil, enz. zorgvuldig met afwasmiddel.
• Gebruik geen pannen met een steel die zo lang is dat deze over de rand van de kookplaat uitsteekt, om te voorkomen dat de pan per ongeluk wordt omgestoten. Met deze voorzorg is de pan ook moeilijker te bereiken voor kinderen.
• Buig u niet over de kookplaat wanneer de kookzones in bedrijf zijn.
• Laat geen zware of scherpe voorwerpen op de keramische kookplaat vallen. Neem de stekker uit het stopcontact als het keramische oppervlak beschadigd is en stel u in verbinding met de servicedienst.
• Leg geen aluminiumfolie of plastic voorwerpen op de kookzones wanneer deze warm zijn.
• Denk erom dat de kookzones tamelijk lang (ca. 30 minuten) warm blijven nadat deze zijn uitgezet.
• Neem de stekker van het komfoor uit het stopcontact als het keramische oppervlak beschadigd is en stel u in verbinding met de servicedienst.

Kras het keramische oppervlak niet met scherpe voorwerpen Gebruik het keramische oppervlak niet als werkblad of bergplaats.

REINIGING

Vooraleer u de kookplaat reinigt, dient u na te gaan of het toestel uitgeschakeld is.

Volg de schoonmaakinstructies nauwgezet op.

Verwijder eventuele voedselresten of andere stoffen die zich hebben vastgezet.

Verwijder stof met een vochtige doek.

U kan ook gebruik maken van niet schurende of niet corrosieve detergenten.

Het is aanbevolen alles dat door warmte kan smelten, van de kookplaat te verwijderen: plastic voorwerpen, aluminiumfolie, suiker of heel zoete produkten.

Indien een voorwerp of materiaal op de plaat gsmolten is, dient u dit onmiddellijk te verwijderen (terwijl het oppervlak nog warm is) met de schraper om beschadiging van het vitroceramische vlak te vermijden.

Gebruik geen messen of puntige voor- werpen, want zij kunnen de kookpmaat onherroepelijk beschadigen.

Gebruik ook geen schurende schilfers of schuursponsen die onherstelbare krassen kunnen veroorzaken.

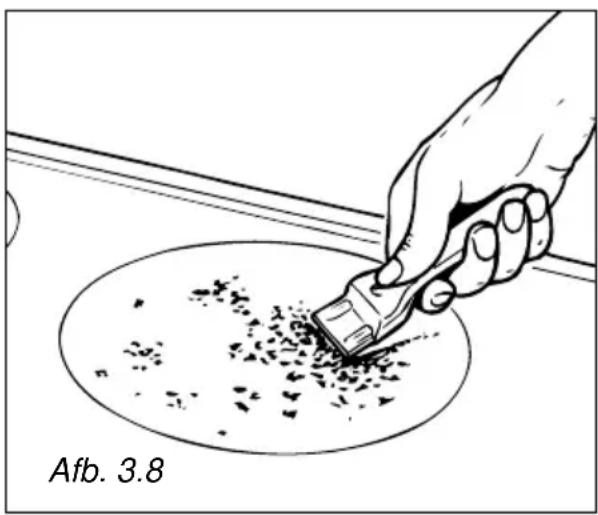

OPGELET: HEEL BELANGRIJK!

Ingeval van schoonmaak van de plaat in glasceramiek met behulp van een accessoire (bijvoorbeeld een kleine schraper) moet men erop letten dat de pakking ter hoogte van de hoeken van het glasceramiek oppervlak niet beschadigd wordt.

Tijdens de werking van de oven is de ovendeur warm.

Houdt de jonge kinderen op afstand.

ALGEMENE KENMERKEN

Zoals zijn naam het zegt, gaat het hier om een oven die specifieke funktionele kenmerken bezit Het is inderdaad mogelijk 7 verschillende funkties te gebruiken om aan elke kookvereiste te voldoen.

Deze 7 funkties, met thermostatische controle, worden verwezenlijkt door 4 verwarmingselementen:

-	Onderweerstand	1400
-	Bovenweerstand	1000
-	Grillweerstand	2000

– Ringvormige weerstand 2500 W
- Ventilatiemotor 25 W
- Ovenlamp 15 W

OPMERING:

Voor het eerste gebruik is het raadzaam om de lege oven 30 minuten op stand te laten werken en vervolgens nogmaals 30 minuten op de maximumtemperatuur (thermostaatknop op 250°C) in de standen

en ☒, om alle sporen van vet van de verwarmingselementen te verwijderen.

Maak de oven en zijn accessoires schoon met warm water en vloeibaar afwasmiddel.

WAARSCHUWING:

De deur is heet. Gebruik het handvat.

WERKINGSPRINCIPE

Het opwarmen en koken met de MULTI-FUNKTIE oven gebeurt als volgt:

a. door natuurlijke convectie

De warmte wordt produceerd door de boven- en onderweerstand.

b. door gedwongen convectie

Een turbine zuigt de lucht in de moffel van de oven aan, stuwt deze door de witgloeiende schroefgangen van een elektrische weerstand en stuwt deze weer in de moffel. De warme lucht - alvorens weer aangezogen te worden om dezelfde cyc/us te hernemen - omhult de gerechten in de oven waardoor deze vlug en volledig gaargekookt worden.

Bovendien kan men verschillende gerechte Wtegelijkertijd koken.

c. door semi-gedwongen convectie

De door de boven- en onderweerstand geproduceerde warmte wordt door de turbine in de oven verdeeld.

d. door straling

De warmte wordt door de infra-roodstralen van de grillweerstand uitgestraald.

e. door straling en ventilatie

De door de infra-roodgrillweerstand uitgestraalde warmte wordt door de turbine in de oven verdeeld.

f. ventilatie

Het voedsel wordt zonder verwarming door de ventilator ontdooid.

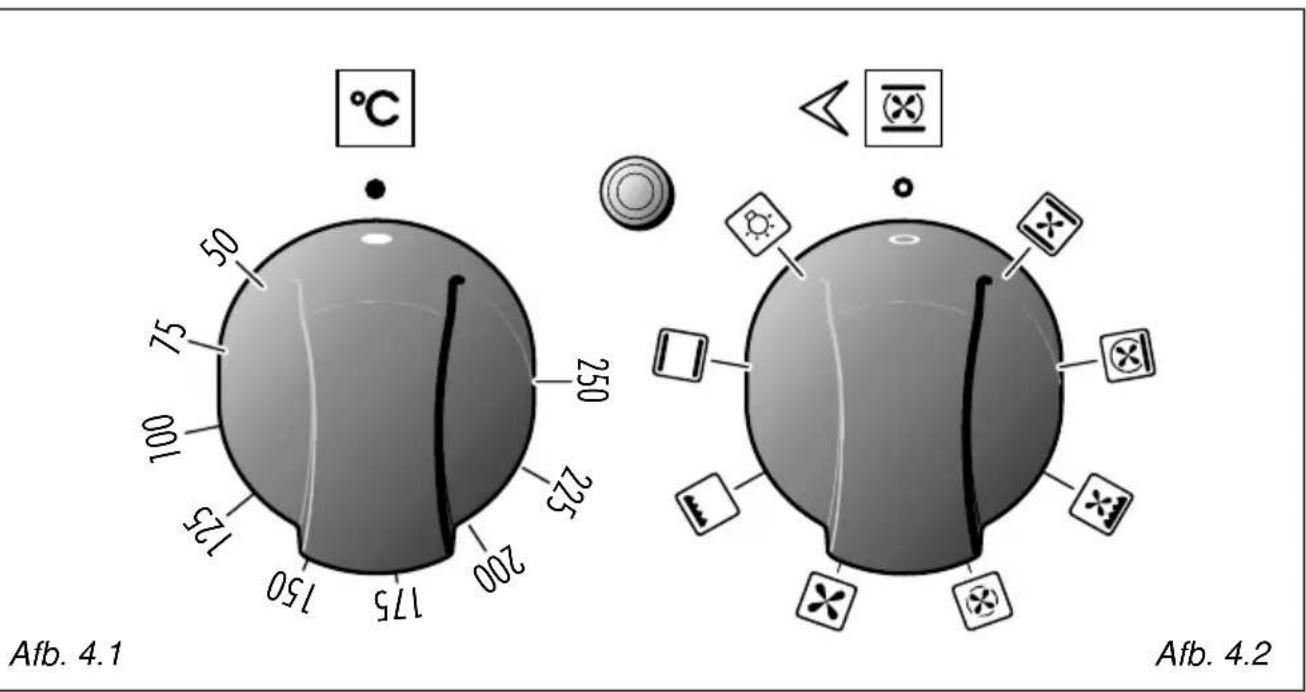

THERMOSTAAT (Afb. 4.1)

De verwarmingselementen van de oven worden ingeschakeld door de knop op de gewenste funkte te plaatsen en door de thermostaatknop op de gewenste temperatuur in te stellen.

De controle van de werking (ON-OFF) van de verwarmingselementen wordt uitgevoerd door de thermostaat; zijn werking wordt aangegeven door het lampje op het knoppenbord.

BAKSTANDENSCHAKELAAR (Afb. 4.2)

Draai de knop met de klok mee om één van de bakstanden in te stellen.

VERLICHTING

Bij het instellen van de knop in deze positie, licht het ovenlampje (15 W) op. De oven blijft verlicht als de schakelaar op één van de funkties is ingesteld.

TRADITIONEEL KOKEN-CONVECTIE

Werking van de onder- en bovenweerstand.

De warmte wordt door natuurlijke convectie verspreid en de temperatuur moet geregeld worden van 50° tot 250 °C met de thermostaatknop. De oven dient voorverwarmd te worden alvorens de gerechten in de oven te plaatsen.

Aangeraden Gebruik:

Voor gerechten die volledig gaargekookt moeten worden.

Vb: gebraad, varkensribben, schuimgebak (meringue).

ROOSTEREN MET DE GRILL

Werking van de elektrische weerstand met infra-roodstraling.

Met de ovendeur dicht gebruiken en met de thermostaatknop op een stand tussen 50° en 225°C voor ten hoogste 15 minuten en vervolgens op 175°C.

De grill niet langer dan 30 min. gebruiken.

Opgelet : tijdens de werking van de oven is de ovendeur warm. Houdt de jonge kinderen op afstand.

Voor een correct gebruik verwijzen wij naar het hoofdstuk "Gebruik van de grill"

Aangeraden Gebruik:

Traditioneel roosteren met de grill, braden, bruinen, gratineren, roosteren, enz.

ONTVRIEZEN VAN INGEVRO REN VOEDINGSMIDDELEN

Enkel werking van de ovenventilator.

Te gebruiken met de thermostaatknop op stand “●” daar elke andere stand geen enkele uitwerking heeft.

Het ontvriezen gebeurt door de ventilatie, zonder verwarming.

Aangeraden Gebruik:

Om snel de ingevroren gerechten te ontvriezen.

Ongeveer één uur per kilo.

De duur variëert in funktionie van de kwaliteit en het soort te ontvriezen voedingsmiddelen.

KOKEN MET WARME LUCHT

Werking van de ringvormige weerstand en van de turbine.

De warmte wordt door gedwongen convectie verspreid en de temperatuur dient geregeld te worden van 50° tot 250 °C d.m.v. de thermostaatknop. De oven moet niet voorverwarmd worden.

Aangeraden Gebruik:

Voor gerechten die een goedgebakken korstje moeten hebben en binnen zacht of roze dienen te zijn.

Vb.: lasagne, lamsvlees, rosbif, gehele vissen, enz.

KOKEN MET GEVENTILEERDE GRILL

Werking van de infra-roodgrillweerstand en de turbine.

De warmte wordt hoofdzakelijk verspreid door straling en de ventilator verdeelt de warmte over de ganse oven. De temperatuur moet d.m.v. de thermostaatknop worden geregeld op een stand tussen 50° en 175° (voor maximaal 30 minuten).

De oven moet voorverwarmd worden gedurende 5 minuten.

Attentie: Voor gebruik moet de deut-van de oven gesloten zijn.

Attentie: tijdens het gebruik wordt de ovendeur zeer heet.

Houd kinderen weg van de oven.

Voor een correct gebruik verwijzen wij naar het hoofdstuk "ROOSTEREN EN GRATINEREN".

Aangeraden Gebruik:

Voor het roosteren van gerechten waarvan de buitenkant gebruind moet worden om het vleessap binnenin te behouden. Vb: kalfsbiefstuk, entre-côte, hamburger, enz.

WARMHOUDEN VAN GEKOOKTE GERECHTEN OF ZACHTJES OPWARMEN VAN GERECHTEM

Werking van de bovenweerstand, van de ringvormige weerstand en de turbine.

De warmte wordt verspreid door gedwongen convectie, met meer intensiteit op het niveau van de bovenweerstand.

De temperatuur dient geregeld te worden van 50° tot 140°C met de thermostaatknop.

Aangeraden Gebruik:

Om vooraf gekookte gerechten warm te houden. Om zachtjes de reeds gekookte gerechten op te warmen.

KOKEN MET GEDWONGEN CONVECTIE

Werking van de onder- en bovenweerstand en van de turbine.

De boven-en onderwarmte wordt in de oven verdeeld door semi gedwongen convectie.

De temperatuur dient geregeld te worden van 50° tot 250 °C met de thermostaatknop.

Aangeraden Gebruik:

Voor grote hoeveelheden en grotere volumes die gelijkmatig moeten gebakken of gebra- den worden.

Vb.: roulades, kalkoen, lamsbout, taart, enz.

KOOKWENKEN

STERILISEREN

Het steriliseren van levensmiddelen in bokalen gebeurt als volgt (volle bokalen, hermetisch gesloten):

a. de schakelaar op stand plaatsen;
b. de thermostaatknop op stand 185 °C plaatsen en de oven voorverwarmen;
c. de druipplaat met warm water vullen;
d. de bokalen op de druipplaat zetten en erop letten dat ze elkaar niet raken; de deksels bevochtigen met water; de ovendeur sluiten en de thermostaat-knop op stand 135 °C plaatsen.

Wanneer het steriliseren begint, t.w. wanneer er luchtbellen in de bokalen gevormd wor den, de oven uitschakelen en laten afkoelen.

VERBETEREN

De schakelaar op stand plaatsen en de thermostaatknop op stand 150 °C. Brood wordt weer knappend vers als men het ongeveer 10 minuten in de oven plaatst nadat het lichtjes bevochtigd werd.

BRADEN

Om op de klassieke manier te braden (gaar gebakken) volstaat het volgende punten in acht te nemen:

• de oventemperatuurinstellen tussen 180° en 200 °C.
• de hoeveelheid en de kwaliteit van het vlees.

SIMULTAAN KOKEN

De standen ☒ en ☒ de MULTIFUNK-TIE oven laten toe verschillende heterogene bereidingen simultaan te koken. Aldus kan men tezelfdertijd verschillende gerechten koken zoals vb. vis, taart en vlees zonder dat de aroma's en smaken zich vermengen.

Dit is mogelijk omdat de dampen en vetten geoxydeerd worden door de elektrische weerstand en zich dus niet kunnen afzetten op de gerechten.

De enige te nemen voorzorgen zijn:

• de kooktemperaturen moeten zo dicht mogelijk bij elkaar liggen met een verschil van maximum 20° tot 25 °C tussen de extreem vereiste temperaturen voor de verschillende gerechten;
• de gerechten zullen op verschillende tijdstippen in de oven geplaat worden, rekening houdend met de verschillende kookduur.

Het resultaat van deze kookwijze is een evidente energie en tijdbesparing.

ROOSTEREN EN GRATINEREN

Met de schakelaar op stand kan het roosteren zonder braadspit gbeuren, daar delucht volledig rond de gerechten verspreid wordt. De thermostaatknop op stand 175°C plaatsen en na voorverwarming van de oven de gerechten op het rooster plaatsen, de ovendeur sluiten en de oven laten verder verwarmen tot het roosteren voleindigd is.

Voor het eind van de kooktijd enkele boterkrulletjes toevoegen om het mooie gravneffekt te bekomen.

De grill niet langer dan 30 min. gebruiken.

Attentie: tijdens het gebruik wordt de ovendeur zeer heet.

Houd kinderen weg van de oven.

KOKEN MET DE GRILL

De oven moet voorverwarmd worden gedurende 5 minuten.

Voor gebruik moet de deur van de oven gesloten zijn.

Het gerecht op het ovenroosterplaatsen dat zo hoog mogelijk in de oven wordt geschoven.

Breng de ovenschaal onder de grill aan, om het vet en de sappen op te vangen.

Attentie: Voor gebruik moet de deur van de oven gesloten zijn.

De grill niet langer dan 30 min. gebruiken.

Attentie: tijdens het gebruik wordt de ovendeur zeer heet.

Houd kinderen weg van de oven.

KOKEN MET DE OVEN

De oven voorverwarmen op de gewens- te temperatuur.

Wanneer de oven de gewenste temperatuur bereikt heeft, het gerecht in de oven plaatsen en de kooktijd nakijken.

De oven 5 min. voor het eind van de kooktijd uitschakelen om de in de oven opgestapelde warmte te benutten.

Ter informatie geven we in volgende tabel enkele gerechten met hun bereidingstemperauren in °C.

Tijd en temperatuur schommelen afhankelijk van de hoeveelheid en de grootte van de stukken.

Rijst in de oven 150°

Konijnepastei 175°

Kaassoufflé 175°

Rundsvlees met uitjes 175°

Macaronikrans 175°

Vier-vierde gebak 175°

Karamelvla 175°

Gevulde tomaten 200°

Pizza 200°

Zeebrasem met uitjes 200°

Forel met amandelen 200°

Wijting in de oven 200°

Eend 200°

Aardappelen in de oven 200°

Appeltaart 200°

Soezendeeg 200°

Geroosterde paprika's 200°

Kalfskotelet 200°

Varkenskotelet 200°

Lamskotelet 225°

Kalfsgebraad 225°

Kippegebraad 225°

Appelen in de oven 225°

Eieren in vuurvaste schoteltjes 225°

Omelet 225°

Rundsgebraad 225°

Lamsbout 225°

Lamsschouder 225°

Gegratineerde macaroni 225°

5 - ELEKTRISCHE OVEN MET NATUURLIKE CONVECTIE (oven rechts)

Opgelet :

Tijdens de werking van de oven is de ovendeur warm.

Houdt de jonge kinderen op afstand.

ALGEMENE KENMERKEN

Het fomuis wordt in propere staat geleverd. Nochtans is het aangeraden, voor het eerste gebruik, de oven te laten warmen op maximum temperatuur (250 °C) om de eventuele vetsporen op de weerstanden te verwijderen.

De elektrische oven is uitgerust met 3 weerstanden:

- Bovenweerstand	700 W
- Onderweerstand	800 W
- Grillweerstand	1450 W

WAARSCHUWING:

De deur is heet. Gebruik het handvat.

OPMERING:

Alvorens de oven voor de eerste keer te gebruiken, de oven leeg aanzetten. Stel de hoogste stand in en zet de temperatuurknop op 250°C.

Laat de oven gedurende een uur in functie anstaan en daarna nog 15 minuten in functie

Hierdoor worden eventuele vetresten van de verwarmingselomenten verwijderd.

WERKINGSPRINCIPE

Het opwarmen en koken met de NATUURLIKE CONVECTIE oven gebeurt als volgt:

a. door natuurlijke convectie

De warmte wordt produceerd door de boven- en onderweerstand.

b. door straling

De warmte wordt door de infra-roodstralen van de grillweerstand uitgestraald (Voor gebruik moet de deur van de oven gesloten zijn).

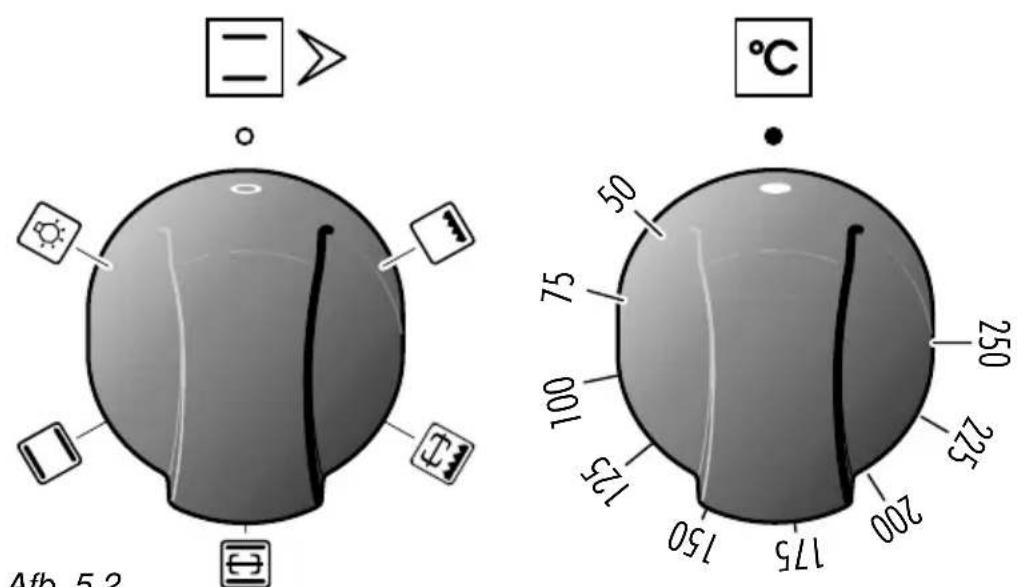

Afb. 5.1 Afb. 5.2

BAKSTANDENSCHAKELAAR (Afb. 5.1)

Draai de knop met de klok mee om één van de bakstanden in te stellen.

THERMOSTAAT (Afb. 5.2)

De verwarmingselementen van de oven worden ingeschakeld door de knop op de gewenste functie te plaatsen en door de thermostaatknop op de gewenste temperatuur in te stellen (van 50° tot 250 °C).

De controle van de werking (ON-OFF) van de verwarmingselementen wordt uitgevoerd door de thermostaat; zijn werking wordt aangegeven door het lampje op het knoppenbord.

OVEN LIGHT

Bij het instellen van de knop in deze positie, licht het ovenlampje (15 W) op.

De oven blijft verlicht als de schakelaar op één van de funkties is ingesteld.

TRADITIONEEL KOKEN-CONVECTIE

Werking van de onder- en bovenweerstand.

De warmte wordt door natuurlijke convectie verspreid en de temperatuur moet geregeld worden van 50° tot 250 °C met de thermostaatknop. De oven dient voorverwarmd te worden alvorens de gerechten in de oven te plaatsen.

In de stand treedt de draaispitmotor in werking.

Aangeraden Gebruik:

Voor gerechten die volledig gaargekookt moeten worden.

Vb: gebraad, varkensribben, schuimgebak (meringue).

ROOSTEREN MET DE GRILL

Werking van de elektrische weerstand met infra-roodstraling.

Met de ovendeur dicht gebruiken en met de thermostaatknop op een stand tussen 50° en 225°C voor ten hoogste 15 minuten en vervolgens op 175°C.

In de stand treedt de draaispitmotor in werking.

Voor een correct gebruik verwijzen wij naar het hoofdstuk "ROOSTEREN EN GRATINEREN".

Aangeraden Gebruik:

Traditioneel roosteren met de grill, bra- den, bruinen, gratineren, roosteren, enz.

De grill niet langer dan 30 min. gebruiken.

Opgelet : tijdens de werking van de oven is de ovendeur warm. Houdt de jonge kinderen op afstand.

KOKEN MET DE GRILL

De oven moet voorverwarmd worden gedurende 5 minuten.

Voor gebruik moet de deur van de oven gesloten zijn.

Het gerecht op het ovenroosterplaatsen dat zo hoog mogelijk in de oven wordt geschoven.

Breng de ovenschaal onder de grill aan, om het vet en de sappen op te vangen.

Attentie: Voor gebruik moet de deur van de oven gesloten zijn.

De grill niet langer dan 30 min. gebruiken.

Attentie: tijdens het gebruik wordt de ovendeur zeer heet.

Houd kinderen weg van de oven.

KOKEN MET DE OVEN

De oven voorverwarmen op de gewens- te temperatuur.

Wanneer de oven de gewenste temperatuur bereikt heeft, het gerecht in de oven plaatsen en de kooktijd nakijken.

De oven 5 min. voor het eind van de kooktijd uitschakelen om de in de oven opgestapelde warmte te benutten.

Ter informatie geven we in volgende tabel enkele gerechten met hun bereidingstemperauren in °C.

Tijd en temperatuur schommelen afhankelijk van de hoeveelheid en de grootte van de stukken.

Rijst in de oven 150°

Konijnepastei 175°

Kaassoufflé 175°

Rundsvlees met uitjes 175°

Macaronikrans 175°

Vier-vierde gebak 175°

Karamelvla 175°

Gevulde tomaten 200°

Pizza 200°

Zeebrasem met uitjes 200°

Forel met amandelen 200°

Wijting in de oven 200°

Eend 200°

Aardappelen in de oven 200°

Appeltaart 200°

Soezendeeg 200°

Geroosterde paprika's 200°

Kalfskotelet 200°

Varkenskotelet 200°

Lamskotelet 225°

Kalfsgebraad 225°

Kippegebraad 225°

Appelen in de oven 225°

Eieren in vuurvaste schoteltjes 225°

Omelet 225°

Rundsgebraad 225°

Lamsbout 225°

Lamsschouder 225°

Gegratineerde macaroni 225°

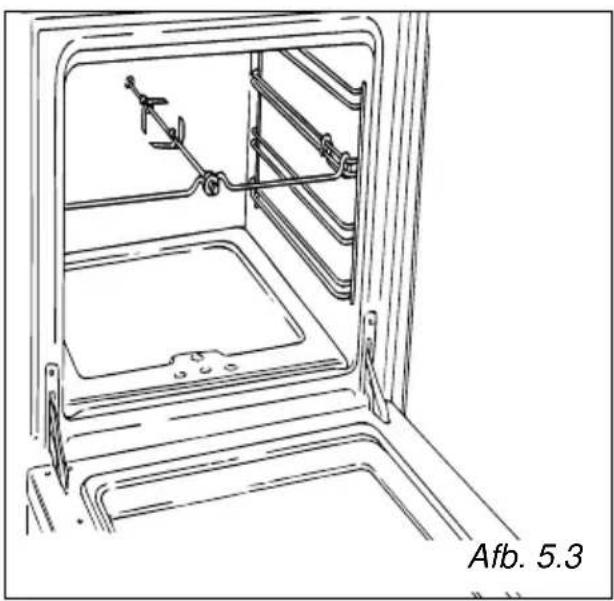

BRAADSPIT (Afb. 5.3)

De fornuizen zijn uitgerust met een braadspit.

Dit dient om de gerechten aan het spit le braden door middel van het gebruik van de grillbrander.

Dit onderdeel bestaat uit:

• 1 elektrische motor, in de achterwand van de oven geplaatst.
• 1 spit uit roestvrij handvat en regelbare vorken.
• 1 steun voor het spit dat men op de midden richel van de oven plaatst.

GEBRUIK VAN HET BRAADSPIT

(Afb. 5.3)

• De braadslee op de onderste richel van de oven plaatsen en de steun op de middenrichel.
• Het spit in het braadstuk rijgen en het met de vorken vastleggen.
• Het spit in het gat van de motor plaatsen en op de steun leggen. Het handvat naar links draaien en het wegne- men.

De draairichting van de hendel is van links naar rechts, of omgekeerd.

Attentie: Voor gebruik moet de deur van de oven gesloten zijn.

De grill niet langer dan 30 min. gebruiken.

Attentie: tijdens het gebruik wordt de ovendeur zeer heet.

Houd kinderen weg van de oven.

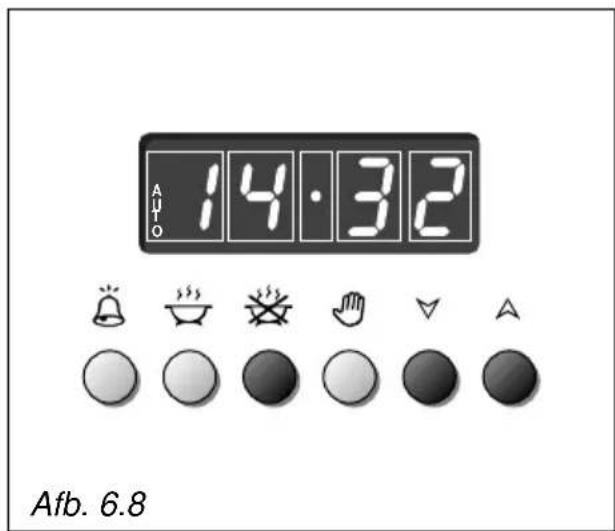

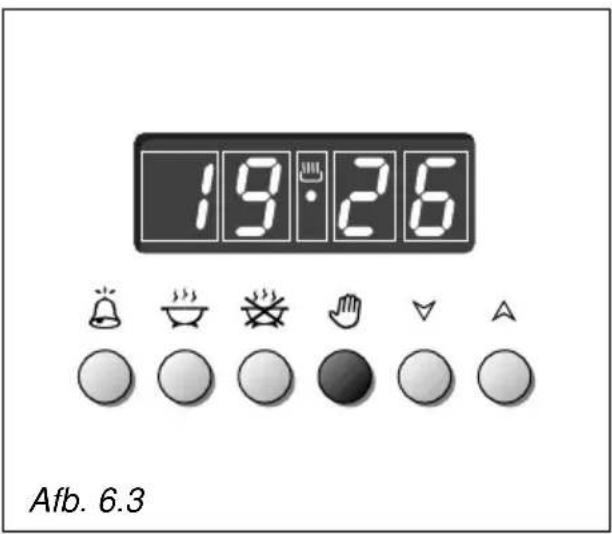

De elektronische programmering is een mechanisme met de volgende functies:

• 24-uurs klok met lichtgevend display
• Kookwekker (in te stellen tot aan 23 uur en 59 minuten)
• Programma voor automatisch bakken in de oven.
• Programma voor half-automatisch bakken in de oven.

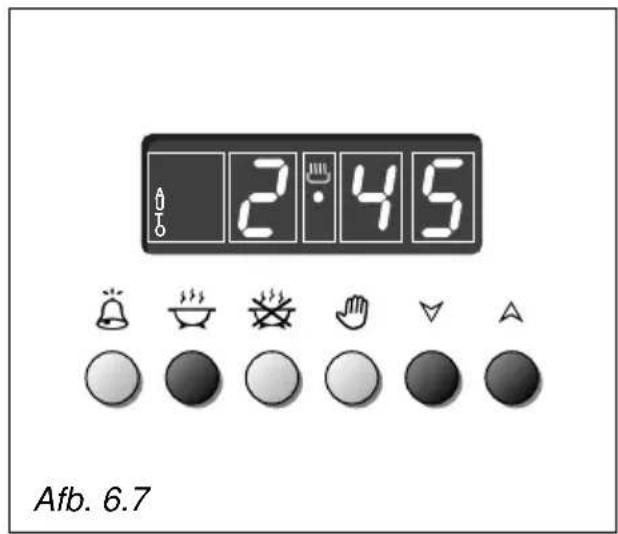

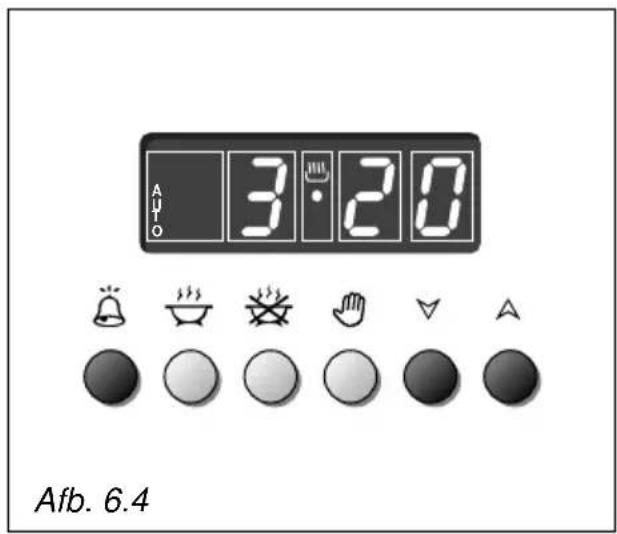

Beschrijving van de drukknoppen:

Kookwekker

Baktijd

Einde baktijd

Handmatige bediening en ongedaan maken van de ingeschakelde programma's.

Vooruit zetten van de cijfers van alle functies

Achteruit zetten van de cijfers van alle functies en instellen van het geluidssignaal.

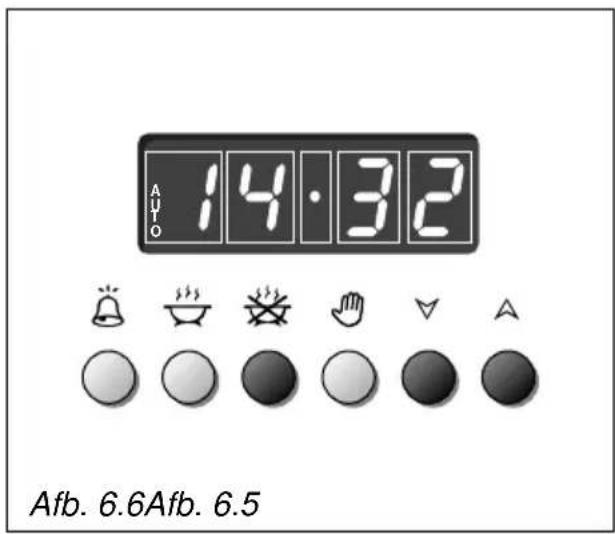

Beschrijving van de oplichtende tekens:

AUTO - knipperend - Programmering op automatische bediening maar nog niet geprogrammeerd (men kan de oven niet aan zetten).

AUTO - Brandt, maar knippert niet - Programmering op automatische of half-automatische bediening met ingeschakeld programma.

Programmering op handmatige bediening of automatisch bakken in werking.

Kookwekker in werking

en AUTO - knipperend en met geluidssignaal - Verkeerde programmering (de baktijdinstelling is langer dan de instelling van einde baktijd).

Opmerking: Het programmeren (met één hand) gebeurt door het indrukken van de knop die overeenkomt met de gewenste functie.

Nadat men deze weer heeft losgelaten dient men binnen 5 seconden de tijd in te stellen met de toetsen of edere keer dat de stroom uitvalt wordt de programmering op nul gezet.

De programmeer-eenheid is voorzien van een elektronische klok met lichtgevende cijfers die de uren en de minuten aangeven. Bij de eerste aansluiting van de oven op het elektriciteitsnet of na een stroomstoring zijn er drie knipperende nullen zichtbaar op het display van de programmeer-eenheid.

Om de tijd in te stellen dient U het knopje ⚙ en vervolgens het knopje ⓕ ingedrukt houden totdat de klok op de juiste tijd staat (afb. 6.2).

Er bestaat ook een ander systeem: druk de knopje tegelijk in en druk tegelijkertijd op de knopjes of.

Opmerking: Bij het instellen van de tijd worden eventuele in werking zijnde of ingestelde programma's op nul gezet.

HANDMATIGE BEDIENING VAN DE OVEN ZONDER PROGRAMMERING

(afb. 6.3)

Om de oven handmatig te bedienen, zonder gebruik van de programmering, moet het knipperende opschrift AUTO worden uitgezet door op de knop he drukken (het opschrift AUTO zal uitgaan, terwijl het symbool 🚗 gaat branden).

Let op: Als het opschrift AUTO niet knippert (hetgeen betekent dat er al een bakprogramma is ingesteld) zorgt het indrukken van de knop voor het wissen van het programma en voor het omschakelen naar de handmatige bediening.

Indien de oven aanstaat dient men hem handmatig uit te zetten.

ELEKTRONISCHE KOOKWEKKER (afb. 6.4)

De kookwekkerfunctie bestaat slechts uit een geluidssignaal dat ingesteld kan worden voor een tijdsbestek van maximaal 23 uur en 59 minuten.

Om de tijd in te stellen moet U op het knopje drukken en vervolgens op het knopje of totdat het display de gewenste tijd aangeeft (afb. 6.4).

Als de kookwekker is ingesteld verschijnt de tijd van de klok weer op het display en gaat het symbool branden.

Het terugstellen begint onmiddellijk.

Dit is op elk gewenst moment te zien op het display wanneer U het knopje indrukt.

Als de ingestelde tijd verstreken is gaat het symbool Ôit en hoort U een repeterend geluidssignaal dat uitgezet kan worden door op een willekeurige knop te drukken.

INSTELLING VAN DE TOON VAN HET GELUIDSSIGNAAL

Door op de knop te drukken hoort U na elkaar drie verschillende klanken. Het als laatste gehoorde geluidssignaal blijft ingesteld.

AUTOMATISCH BAKKEN (afb. 6.5 - 6.6)

Voor het automatisch bakken in de oven moet U:

1. De baktijd instellen
2. Einde baktijd instellen
3. Temperatuur en functie van de oven instellen.

Hiervoor gaat U als volgt te werk:

1. Stel de baktijd in door op de knop te drukken en vervolgens op de knop (vooruit) of (tachteruit, als men over de gewenste tijd heen is gegaan).

Het opschrift AUTO en het symbool gaan branden.

1. Druk op de knop de baktijd, reeds opgeteld bij het tijdstip van de klok verschijnt op het display.

Stel het tijdstip van einde baktijd in door op de knop te drukken; indien men over het gewenste tijdstip heen gaat kan men achteruit gaan door op de knop te drukken.

Na deze instelling zal het symbool doven. Indien na deze instelling het opschrift AUTO op het display knippert en men een geluidssignaal hoort, betekent dat dat er een fout is gemaakt bij het programmeren, dat wil zeggen, dat de baktijd over de tijd van de klok heen is ingesteld. in dit geval dient men het tijdstip einde baktijd of de baktijd te wijzigen op de hierboven aangegeven wijze.

1. Stel de temperatuur en de bakfunctie in met behulp van de schakelaar en de thermostaat van de oven (zie de betreffende hoofdstukken).

De oven is nu geprogrammeerd en alle zal automatisch functioneren: de oven zal op het juiste moment worden ingeschakeld en vervolgens, na het verstrijken van de baktijd op het geprogrammeerde tijdstip weer uit te gaan.

Tijdens het bakken blijft het symbool , , , branden en door op de knop te drukken kan men op het display aflezen hoe lang het nog duurt tot het einde van de baktijd.

Het bakprogramma kan op ieder gewenst ogenblik worden uitgeschakeld door op de knop te drukken.

Na het verstrijken van de ingestelde baktijd wordt de oven automatisch uitgeschakeld. Het symbool gaat uit, het opschrift AUTO knippert en men hoort een geluidssignaal dat kan worden afgezet door op een willekeurige knop te drukken. Zet de schakelaar en de thermostaat van de oven op de nulstand, en zet vervolgens de programmeer-eenheid op de "handmatige" bediening door op de knop te drukken.

Let op: Als de stroom uitvalt springt de klok op nul en worden alle ingestelde programma's gewist. De stroomuitval wordt gesignaleerd door het de knipperende cijfers op het display.

HALFAUTOMATISCH BAKKEN

Met deze instelling gaat de oven automatisch uit na de gewenste baktijd. Er zijn twee manieren om half-automatisch te bakken:

1e MANIER: Programmering van de baktijd (afb. 6.7)

- Stel de baktijd in door op de knop te drukken en vervolgens op de knop (vooruit) of de knop fachte-ruit, wanneer men over de gewenste tijd heen is gegaan).

Het opschrift AUTO en het symbool gaan branden.

2e MANIER: Programmering van einde bak- tijd (afb. 6.8)

- Stel het tijdstip van einde baktijd in door op de knop te drukken en

vervolgens op de knop (vooruit) of de knop (achteruit, wanneer men over de gewenste tijd heen is gegaan).

Het opschrift AUTO en het symbool 📁 gaan branden.

Wanneer men één van deze programmeringen heeft uitgevoerd dient men de temperatuur en de bakfunctie van de oven in te stellen met behulp van de schakelaar en de thermostaat (zie de betreffende hoofdstukken).

De oven zal onmiddellijk worden ingeschakeld en na het verstrijken van de ingestelde tijd of bij het bereiken van het als einde baktijd ingestelde tijdstip zal hij automatisch weer worden uitgeschakeld.

Tijdens het bakken blijft het symbool branden en door op de knop drukken kan men van het display aflezen hoe lang het nog duurt voordat de baktijd afgelopen is.

Het bakprogramma kan op ieder gewenst moment ongedaan worden gemaakt door op de knop te drukken.

Als de baktijd verstreken is wordt de oven uitgeschakeld en dooft het symbool ⚪, het opschrift AUTO knippert en men hoort een geluidssignaal dat uitgezet kan worden door op een willekeurige knop te drukken.

Zet de schakelaar en de thermostaat op de nulstand en zet de programmering op de handmatige bediening door op de knop te drukken.

Sluit het komfoor af van het elektriciteitsnet en wacht totdat het is afgekoeld voordat u begint met het schoonmaken.

Let op

Het apparaat kan zeer heet worden, vooral rondom de kookzones. Daarom is het belangrijk dat kinderen niet alleen in de keuken worden gelaten wanneer het apparaat in werking is.

Geen machine met stoomstralen gebruiken want het vocht zou in het apparaat kunnen binnendringen en het gebruik ervan gevaarlijk maken.

EMAIL

De geëmailleerde delen mogen enkel schoongemaakt worden met een spons en zeep of andere niet schurende middelen. Bij voorkeur met een zeemvel droogwrijven.

Alkalische of zure vlekken (citroensap, azijn, enz...) moeten onmiddellijk verwijderd worden.

Ook het gebruik van chloor- of zuurhoudende producten dient vermeden te worden.

ROESTVRIJSTALEN DELEN mod. PRDK 1050 IX

Schoonmaken met een speciaal - in de handel verkrijgbaar - middel.

Afdrogen met een zachte doek, liefst met een zeem.

Opmerking: Bij een ononderbroken gebruik kan de voortdurend hoge temperatuur verkleuringen om de branders veroorzaken.

ONDERDELEN VAN ROESTVRIJ STAAL, ALUMINIUM EN OPPERV- LAKKEN MET EEN PRINT

Reinig deze onderdelen en oppervlakken met een hiervoor geschikt reinigingsmiddel. Droog ze daarna zeer zorgvuldig af.

BELANGRIJK: deze onderdelen dienen altijd zeer zorgvuldig gereinigd te worden om beschadigingen te voorkomen. U wordt geadviseerd een zachte doek en een neutraal reinigingsmiddel te gebruiken.

LET OP: Gebruik nooit schurende of bijtende reinigingsmiddelen aangezien deze het beschermende oppervlak onherstelbaar beschadigen.

GLASKERAMISCHE KOOKPLAAT

- Bladzijde 12

VERVANGING VAN DE OVENLAMP

Haal de stekker van het aansluitsnoer uit het stopcontact.

Draai het lampje los en vervang het door een lampje dat bestand is tegen hoge temperaturen (300°C), spanning 230 V (50 Hz), 15 W, E14.

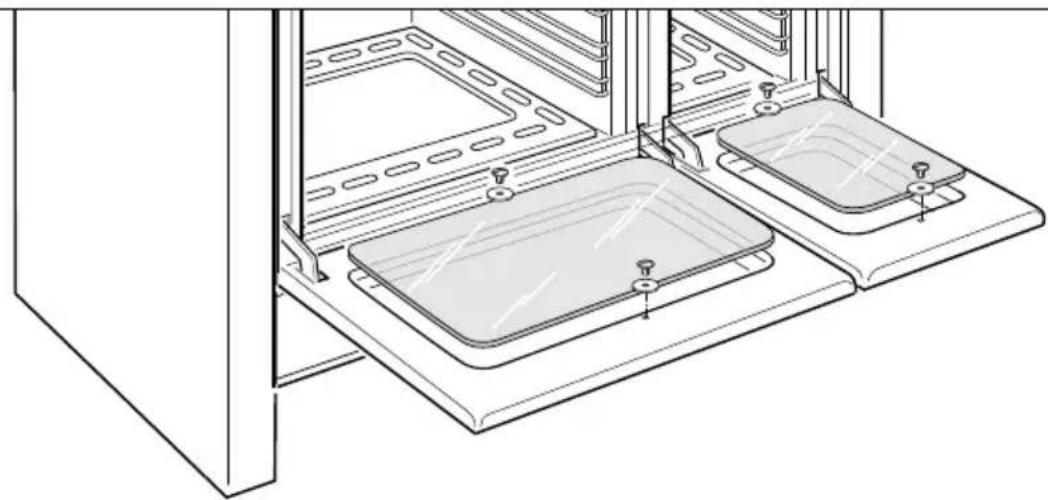

De binnenruit kan gemakkelijk uitgenomen worden bij onderhoud. Hiervoor de 4 hechtingsschroeven losdraaien (Afb. 7.1).

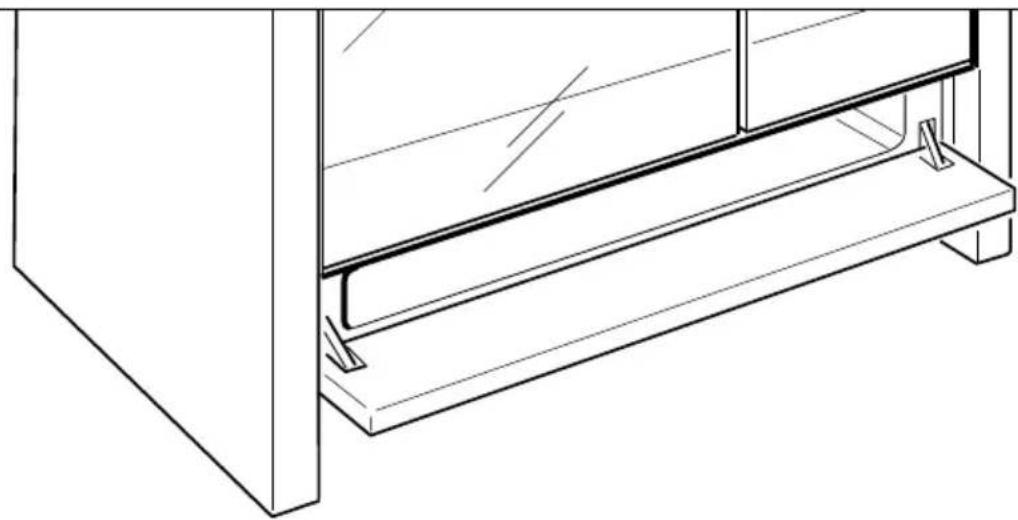

SCHOTELWARMHOUDRUIMTE

De schotelwarmhoudruimte is toegankelijk door het opklapbare paneel te openen (Afb. 7.2).

Zet geen ontvlambare materialen in de accessoirevak, want die zouden vlam kunnen vatten tijdens de werking van het apparaat.

De oven moet na elk gebruik worden gereinigd met de gepaste produkten.

De oven 30 minuten op volle kracht laten werken kan het verwijderen van vetvlekken vereenvoudigen.

Niet het minste ingrijpen is hier vereist.

Als het vet weerbarstig is, kan men de reinigingsduur verlengen door de lege oven op maximum temperatuur te laten branden.

Nooit detergent gebruiken die bijtende stoffen bevat om beschadiging van de zelfreinigende bekleding te vermijden.

MONTEREN EN DEMONTEREN VAN DE ZIJPLATEN

• Bevestig de uitneembare zijplaten aan de gaten van de zijwanden in de oven (Afb. 7.3)
• Schuif de vetvanger en het rooster in het midden in de richels van de uitneembare zijplaten (Afb. 7.4).
• Het demonteren geschiedt in omgekeerde volgorde.

De ovendeur kan eenvoudig worden gedemonteerd op de volgende wijze:

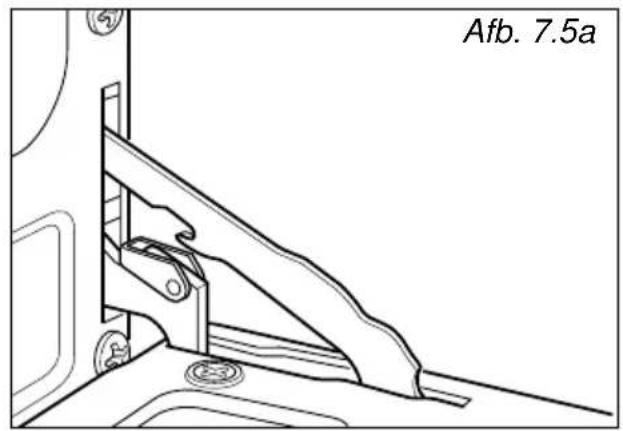

• De ovendeur volledig openen (Afb. 7.5A).

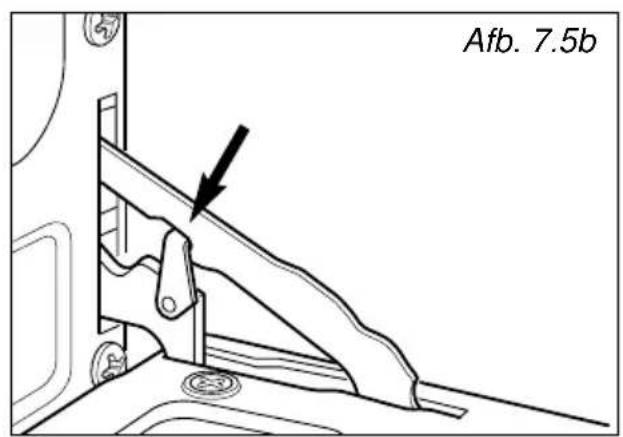

• De vastzetring inhaken in de pen van de linker- en rechterschamier (Afb. 7.7B).

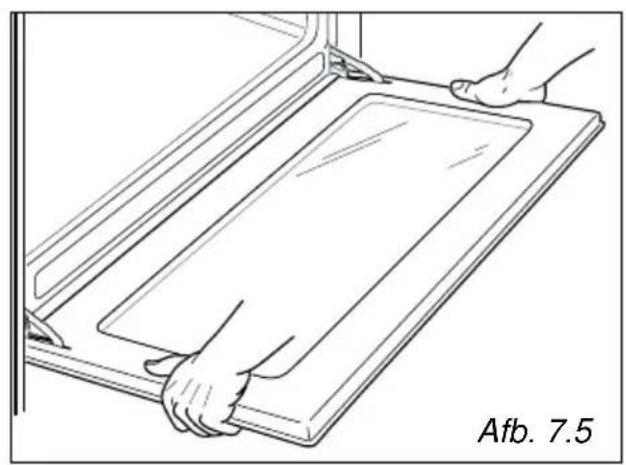

• Neem de deur vast zoals getoond in Afb. 7.5.

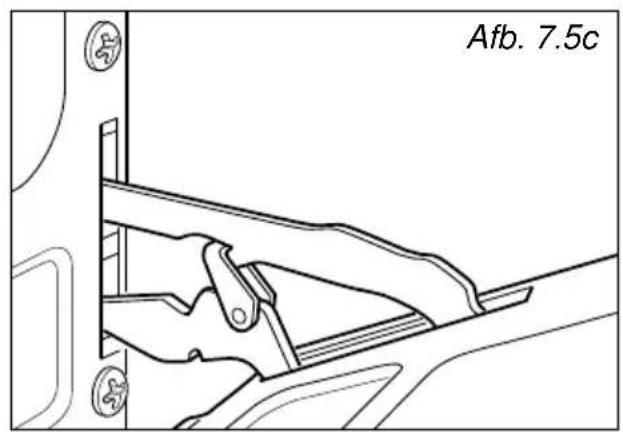

• De deur een klein beetje openen, losshaken en de onderste pen van de scharnieren uit hun behuizing halen (Afb. 7.5C).
• Ook de bovenste pen van de scharnieren uit haar behuizing halen (Afb. 7.5D).
• Leg de deur op een zacht oppervlak.
• Ga in omgekeerde volgorde te werk om de deur opnieuw te monteren.

Aanwijzingen voor de installateur

IMPORTANT

• De installatie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien, in overeenstemming met de lokaal geldende voorschriften en de aanwijzingen van de fabrikant. Als hieraan niet wordt voldaan, vervalt de garantie.
• Alle ingrepen moeten uitgevoerd worden wanneer het toestel uitgeschakeld is.
• Sommige apparaten worden geleverd met de stalen en aluminium delen ervan bedekt door beschermfolie.
  U moet de beschermfolie verwijderen voordat u het fornuis in gebruik neemt.

8 - INSTALLATION

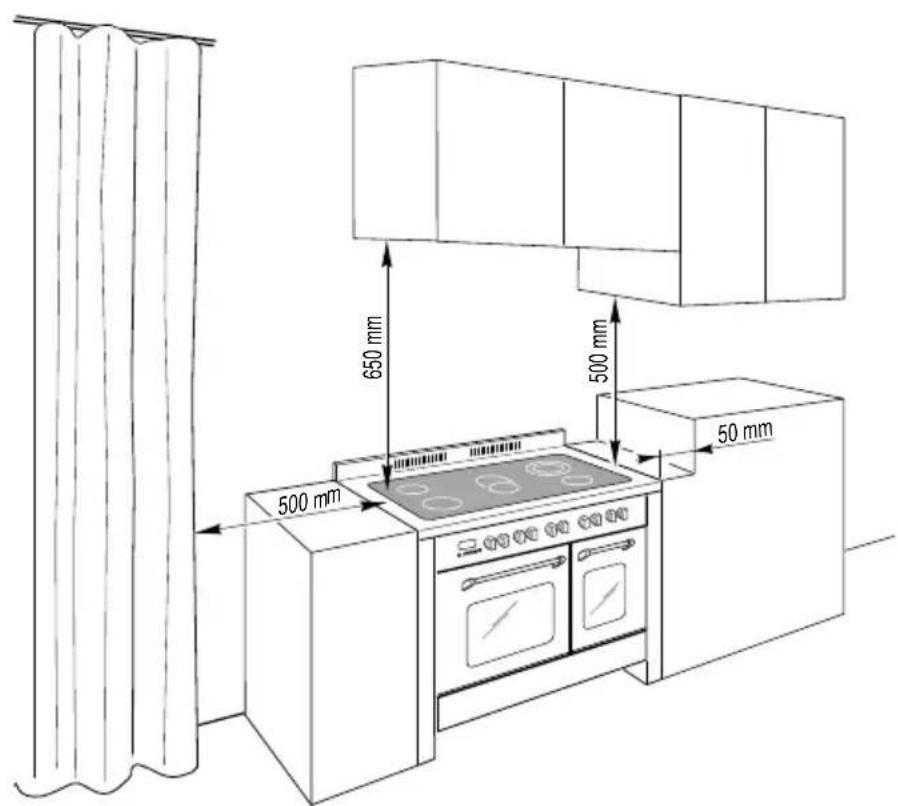

Afb. 8.1

Voor wat betreft de bescherming tegen de verhitting van de aan het fornuis aangrenzende oppervlakken, moeten de montagecondities conform zijn de aanwijzingen op afb. 8.1.

De meubelwanden moe- ten bestand zijn tegen een temperatuur van 75 °C boven de omgevings- temperatuur.

Installeer het komfoor niet in de buurt van brandbaar materiaal (bijv. gordijnen).

Indien het fornuis op een sokkel staat, moet men de juiste afmetingen nemen om te vermijden dat het toestel van de sokkel glijdt.

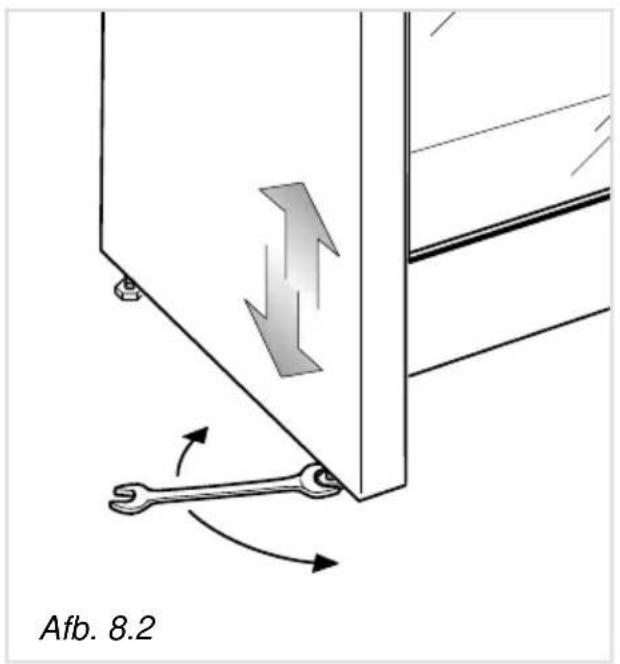

Het gasfornuis wordt geleverd met 4 regelbare voetjes voor de nivellering, waarbij deze VAST- of LOSGEDRAAID kunnen worden middels een sleutel (Afb. 8.2).

Belangrijk: De aanwijzingen geillusstreerd op de figuren 8.2a en 8.2b strikt navolgen.

ACHTERSCHERM

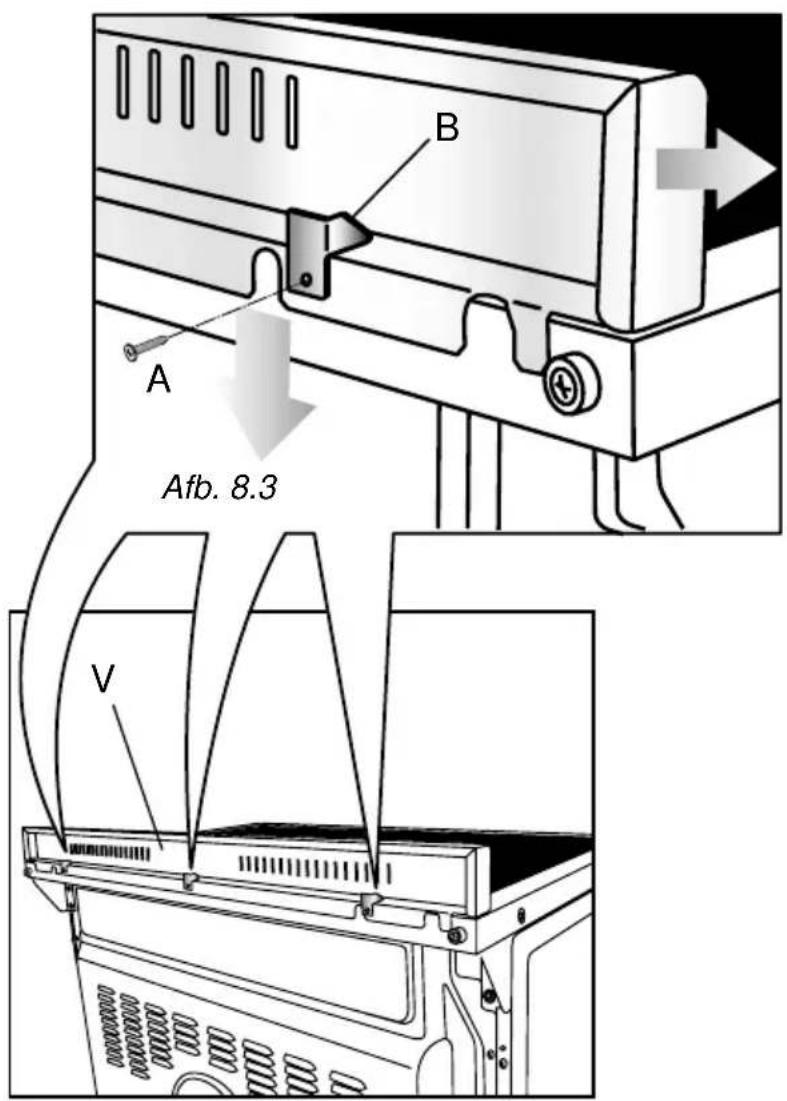

Assembleer het achterscherm "V" (afb. 8.3) alvorens het fornuis te installeren.

• Het achterscherm "V" vindt u in de verpakking achter het fornuis.
• Verwijder de beschermfolie en plakband voordat u het achterscherm assembleert.
• Verwijder de twee afstands- ringen "A" en de schroef "B" van de achterkant van de kookplaat.
• De achterlijst moet aan het fornuis worden gemonteerd met gebruik van de drie meegeleverden dragers "B" (zie afb. 8.3).

Het rechtop zetten van het fornuis moet altijd door twee personen worden gedaan, om te voorkomen dat de verstelbare voe- ten schade oplopen tijdens deze manœu- vre (afb. 8.4).

WAARSCHUWING

Pas op: til het fornuis bij het rechtop zetten niet op aan de deurhendel (afb. 8.5).

WAARSCHUWING

SLEEP het fornuis NIET over de vloer wanneer u het naar de plaats van installatie vervoert (afb. 8.6).

Til het fornuis zo ver op dat zijn voeten de vloer niet raken (afb. 8.4).

BELANGRIJK: De aansluiting op het elektriciteitsnet moet uitgevoerd worden door een bevoegd vakman en voldoen aan de geldende voorschriften. Een foute installatie kan schade aan personen, dieren en zaken ten gevolge hebben waarvoor de fabrikant zich niet aansprakelijk stelt.

AANSLUITING OP HET ELEKTRICITEITSNET

• De aansluiting op het elektriciteitsnet moet uitgevoerd worden door een vakman en voldoen aan de geldende veiligheidsvoorschriften;
• het apparaat moet aangesloten worden op het elektriciteitsnet, nadat men eerst heeft vastgesteld dat de netspanning overeenstemt met de voedingsspanning die op het typeplaatje is vermeld en dat de elektrische voorziening de aansluitwaarde van het toestel kan dragen;
• het is mogelijk om het apparaat direct op het elektriciteitsnet aan te sluiten door middel van een lijnschakelaar met een minimumafstand van 3 mm tussen de contacten;
• de voedingskabel mag niet in aanraking komen met hete oppervlakken en moet zo geplaatst worden dat de temperatuur nergens boven de 75°C komt;
• het toestel moet zo worden geïnstalleerd dat het stopcontact of de lijnschakelaar altijd bereikbaar zijn.

Trek altijd de stekker uit alvo- rens werken uit te voeren aan het elektrische gedeelte van het toestel.

N.B. Gebruik geen adapters, verloopstekkers en meervoudige stekkerdozen omdat deze oververhitting en verbrandingen kunnen veroorzaken.

Als de elektrische voorziening in uw woning aangepast moet worden om het toestel te installeren of als de stekker niet in het stopcontact past, laat de nodige werkzaamheden dan verrichten door een bevoegd vakman.

Deze moet bovendien controleren of de doorsnede van de bekabeling van het stopcontact groot genoeg is voor het vermogen dat het toestel opneemt.

BELANGRIJK: dit kooktoestel moet worden aangesloten op een geschikte tweepolige schakelaar die in de buurt van het toestel is gemonteerd.

WAARSCHUWING!

Het is verplicht het apparaat te aarden.

De aarding van het toestel is verplicht. De fabrikant wijst alle verant-woor-delijkheid af wanneer schade veroorzaakt wordt door het niet in acht nemen van deze voorwaarde.

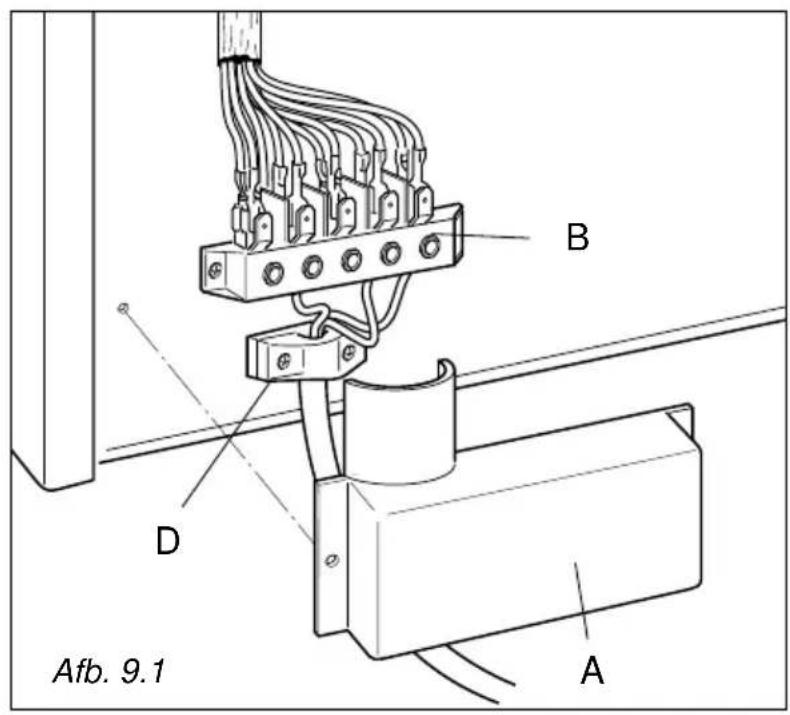

AANSLUITEN VAN HET AANSLUITSNOER

Het aansluitsnoer wordt als volgt op het fornuis aangesloten:

• Schroef de bevestigingsschroeven van het beveiligingspaneel "A" aan de achterkant van het fornuis los
• Verbind het goed geïsoleerde aansluit-snoer met klem "D".

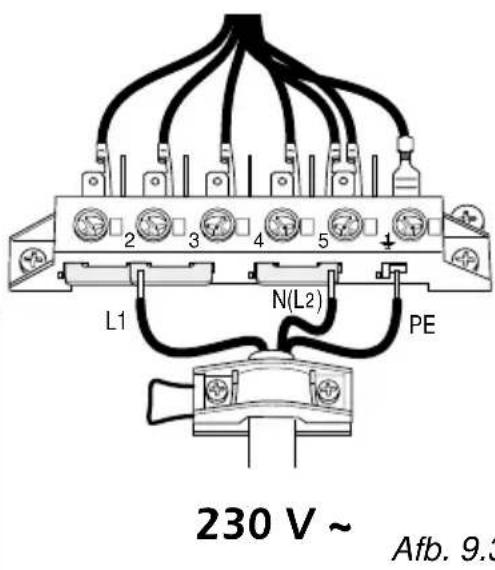

• Verbind de aansluitingen met klembouder "B" volgens het schema in afbeelding afb. 9.2 - 9.3.
• Span het aansluitsnoer en zet het vast in klem "D".
• Bevestig het beveiligingspaneel "A" opnieuw.

DOORMETER VAN DE VOEDINGSDRAAD "TYPE H05RR-F of H05VV-F"

230V 3 x 4 mm ^2 of 3 x 6 mm ^2 (**)

(**) – Rechtstreekse aansluiting op een elektrische muurdoos

– Diversiteitsfactor toegepast
- Een diversiteitsfactor mag alleen door een bevoegde persoon op de totale belasting van het fornuis worden toegepast.

Afb. 9.2

Voor het eerste gebruik is het raadzaam om de lege oven 30 minuten op stand □ te laten werken en vervolgens nogmaals 30 minuten op de maximumtemperatuur (thermostaatknop op 250°C) in de standen ☒ en ☒, om alle sporen van vet van de verwarmingselementen te verwijderen.

Maak de oven en zijn accessoires schoon met warm water en vloeibaar afwasmiddel.

De voorste oppervlakken in roestvrij staal (bedieningspaneel, ovendeur, te openen lade of ruimte) gebruikt in dit kookfornuis zijn beschermd met een speciale transparante lak die het effect afdrukken beperkt. Teneinde de beschadiging van deze bescherming te vermijden, voor de schoonmaak van de roestvrije componenten geen schuurproducten gebruiken.

ALLEEN WARM ZEEPWATER GEBRUIKEN VOOR DE SCHOON- MAAK VAN DE OPPERVLAKKEN IN ROESTVRIJ STAAL.

De fabrikant kan niet aansprakelijk gesteld worden voor onwaarheden in deze folder veroorzaakt door druk- of vertaalfouten. De fabrikant heeft het recht alle wijzigingen aan het produkt aan te brengen die zij voor commerciële- of fabricagedoeleinden noodzakelijk acht, op ieder moment en zonder voorafgaande kennisgeving.
