GEBRUIKSAANWIJZING I 80 RH Jøtul

NL - Installatie- en montagehandleiding 50

Figures/Pictures 58

NORGE/DANMARK

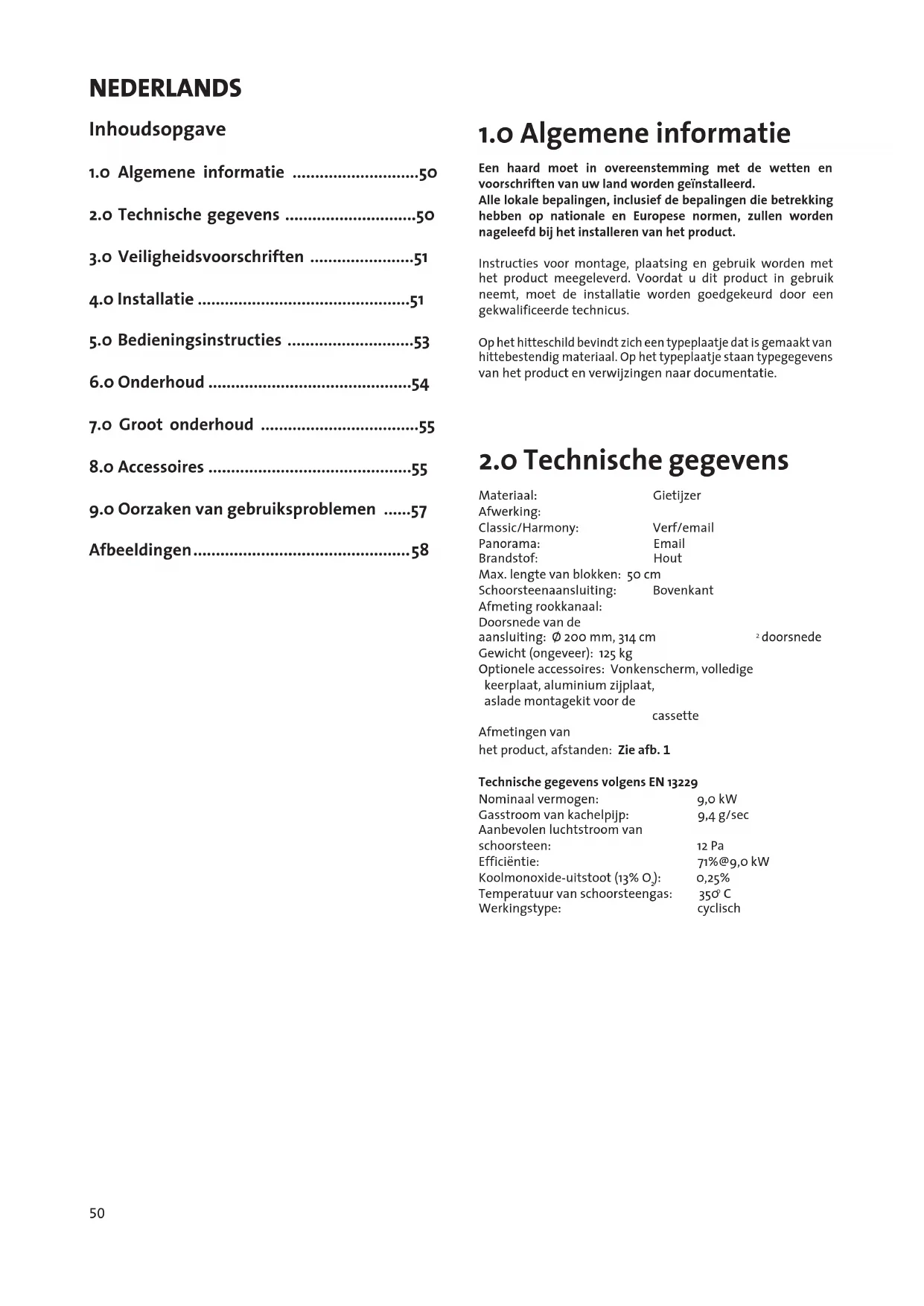

Innhold

1.0 Algemene informatatie 50
2.0 Technische gegevens 50
3.o Veiligheidsvoorschriften 51
4.o Installatie 51
5.o Bedieningsinstructies 53
6.o Onderhoud 54
7.o Groot onderhoud 55
8.o Accessoires 55
9.o Oorzaken van gebruiksproblemen ....57

Afbeeldingen 58

1.0 Algemene informatie

Een haard moet in overeenstemming met de wetten en voorschriften van uw land worden geinstalleerd.

Alle lokale bepalingen, inclusief de bepalingen die betrekking hebben op nationale en Europese normen, zullen worden nageleefd bij het installereren van het product.

Instructies voor montage,plaatsing en gebruik worden met het product meegeleverd. Voordat u dit product in gebruik neemt, moet de installmentie worden goedgekeurd door een gekwalificeerde technicus.

Op het hitteschild bevindt zich een typeplaatje dat is gemaakt van hittebestendig materiaal. Op het typeplaatje staan typegegevens van het product en verwijzingen� documentatie.

Max. lengte van blokken: 50 cm

Schoorsteenaansluiting: Bovenkant

Afmeting rookkanaal:

Doorsnede van de

aansluiting: 200 mm, 314 cm 2doorsnede

Gewicht (ongeveer): 125kg

Optionele accessoires: Vonkenschem, volledige

keerplaat, aluminium lijplaat,

aslade montagekit voor de

cassette

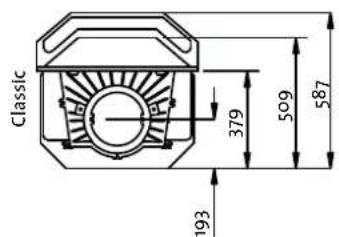

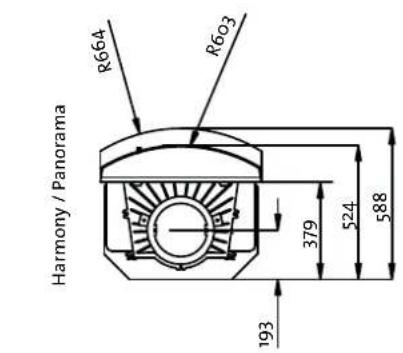

Afmetingen van

het product, afstanden: Zie afb.1

Technische gegevens volgens EN 13229

Nominal vermogen: 9,o kW

Gasstroom van kachelpijp: 9,4 g/sec

Aanbevolen luchtstroom van

schoorsteen: 12 Pa

Efficiente: 71% @9,0 kW

Koolmonoxide-uitstoot (13% O_2) .. 0,25%

Temperatuur van schoorstengas: 35°C

3.o Veiligheidsvoorschriften

3.1 Maatregelen voor brandpreventie.

Elk gebruik van de haard kan een bepaald risico met zich meebrengen. Neem waarom de volgende instructies nauwkeurig inucht:

• Zorg dat meubels of andere brandbare materialen nicht te dicht bij de haard staan.
• Laat het vuur vanzelf uitgaan. Blus het vuur nooit met water.
• De haard worden tijdens gebruik warm en kan bij aanraking brandwonden veroorzaken.
• De as moet maar buiten worden afgevoerd of worden weggegooid op een plek waar geen brandgevaar bestaat.

3.2 Luchttoevoer

Waarschuwing!Zorg voor voldoende luchttoevoer van buitenaar de ruimte waar de haard worden geplaatst.

Zorg dat de ventilatieopengingen in de ruimte waar de haard zich bevindt, Niet+zijn geblokkeerd.

Bij onvoldoende luchttoevoer kan rookgas in de kamer terechtkomen. Dit is zeer gevaarlijk. Als u rook ruikt of als u zich slaperig, misselijk of ziek voelt, kan dit er op duiden dat er rookgas in de kamer is terechtgekomen.

Gebruik geen mechanische ventilatoren in een ruimte met een haard. Deze KINDEN negatieve druk veroorzaken waardoor giftige gassen in de ruimte kunden komen.

4.o Installatie

4.1 Vloer

Vloer

Controleer of de vloer sterk genoeg is voor de haard. Zie «2.0 Technische gegevens» voor informatatie over de gewachten. Het worden aanbevolen om een vloer die Niet aan het fundament bevestigd is, een zogenaamde zwevende vloer, bij de installment te verwijderen.

Bescherming van houten vloer

Als de haard op een vloer van brandbaar materiaal worden geplaatst, moet de gehele vloer onder de haard tot aan het metselwerk worden afgedekt met een onbehandelde of gegalvaniseerde stalen plaat. De aanbevolen dikte bedraagt 0,9 mm.

Vloeren van brandbaar materiaal, zoals linoleum, tapijt, enzovoort, moeten onder de vloerplaat worden verwijderd.

Brandbare vloeren voor de haard要去en voldoen aan het volgende:

De vloerplaat moet in overeenstemming zijn met de nationale wetten en voorschriften. (Zie bouwreglementen.) Neem contact op met de afdeling Bouwtoezicht van uw gemeente voor informatatie over beperkingen en installmentieisen.

4.2 Muren

Afstand tot muren van brandbaar materiaal met isolatie:

0mm

De isolatie要去voldoen aan:

50 mm steenwol 120 kg/m³ met eenzijdige folie van 0,2 mm aluminium.

De ombouw moet voldoen aan:

Binnen de ombouw mag zich geen brandaar materiaal bevinden.

Als de verwarmingskamer een stukje doorloopt boven de inzethaard en als de ombouw tot het plafond is gemaakt,要去 de bovenkant van de verwarmingskamer worden afgeschermd met een extra paneel. Dit luchtdichte paneel要去 bestaan uit een isolerende plaat van onbrandbaar materiaal.

Voorbeelden van materiaal dat u kunt gebruiken:

Steenwol 100 mm dik op een stalenplaat min. 0,9mm

Zorg voor een ventilatieopening boven aan de ombouw - bijvoorbeeld een spleeetCUSden de ombouw en het plafond of een opening van ongeveer 5cm^2 (afb.2).

4.3 Luchtcirculation

De lucht:tussen de inzethaard en het metselwerk要去kunnen circuleren. De voorgeschreven openings voor luchttoevoer in de onderkant en luchtafvoer in de boenkant.

De vereiste grootte van luchtroosters voor Jøtul I 80 RH (voor luchtcirculatie) is:

Onderkant: minimaal 500 cm vrije ventilatie.

Bovenkant: minimaal 750 cm vrije ventilatie.

Als de ventilatie in het huis slecht is,要去 de ruimte worden voorzien van extra frisse lustt, bijvoorbeeld door middel van een apart kanaal ofrechtstreeks aan de bovenkant van de haard. Zie afb.2.

Dat kanaal voor frisse lustt moet zorecht maybeijk+zijn.

Het kanaal moet+kunnen worden afgesloten met een keerklep om de koude lucht buiten te houden als de haard Niet worden gebruikt.

De kanalen in de ruimte met de haard moeten zijn gemaakt van vuurvast materiaal.

4.4 Plafond

Afstand van bovenkant de luchtroosters aan plafond van brandbaar materiaal: Min. 800 mm.

4.5 Schoorstenen en kachelpijpen

• De haard kan worden aangesloten op een schoorsteen en kachelpijp die zichen goedgekeurd voor brandstofgestookte haarden met rookgasttemperaturen die zichen opgegeven in «2.0 Technische gevevens».
• De doorsnede van de schoorsteen moet ten minste even groot় en als de doorsnede van de kachelpijp. Zie «2.0 Technische gegevens» voor informatie voor het berekenen van de doorsnede van de schoorsteen.
• De schoorsteen要去 worden aangesloten in overeenstemming met de installmentevoorschriften van de schoorsteenleverancier.

NEDERLANDS

• Voordat u een opening in de schoorsteen maakt,要去 de haard als proof worden geplaatst om te zorgen voor de juiste positie ten opzichte van de schoorsteen. Zie afb.1 voor de minimale afmetingen.
• Zorg dat de kachelpijp omhoog wijst in de richting van de schoorsteen.
• Gebruik een kachelpijpbocht met een veegluik, zodate de pijp kan worden geveegd.

Houd er rekening mee dat de aansluitingen enigszins flexibel moeten zijn om te voorkomen datkleine verplaatsingenijdens de installmentie schadeveroorzaken. Opmerking! Eenuiste en luchtdichte aansluiting is van groot belang voor het goed functioneren van de haard.

Opmerking! Er mag geen gewicht worden overgedragen van de haard maar de schoorsteen. De haard mag Niet verhinderen dat de schoorsteen kan bewegen. De haard mag Niet op de schoorsteen worden vastgezet.

Aanbevolen luchtstroom van schoorsteen, «2.o Technische gegevens».

Als de luchtstroom te sterk is,kest u een luchtklep installereren en gebruiken om de luchtstroom te regelen.

Bij brand in de schoorsteen

• Sluit alle luiken en ventilatieopengingen.
• Houd de deur van de vlamkast gesloten.
• Controller of er rook is op zolder en in de kelder.
• Bel de brandweer.
• Voordat u de haard opnieuw in gebruik neemt na een brand,要去 een deskundige de haard controlleren om na te gaan of deze goed werk.

4.6 Voorbereiding/installatie

Controleer of de inzehaard geen transportschade heeft opgelopen voordat u de haard installeert.

NB! Dit onderdeel is zwaar. Daarom hebt u bij het monteren en bij hetplaatsen van de haard hulp nodig.

De poten bevestigen (afb. 3) en het onderste warmteschild vastmaken.

1. De inzet uitpakken. Haal de inhoud uit de doos, en indien nodig de branderplaten. Verwijder zowel de asklep als het onderste frame (van toepassing op Harmony/Panorama) aan de achterkant van de verbrandingskamer. Sluit de deuren.
2. Verwijder de gehele voorkant inclusief deuren om de installmentiek makkelijker te makeen. Zie het gedeelte: Groot onderhoud.
3. Plaats de houten pallet en de kartonnen verpakking op de grond en leg de haard voorzichtig op+zijn rug.
4. Bevestig de 3 poten (A) aan de verstelbare verbindingsstukken (C) met behulp van de 3 schroeven en ringen in het plastic zakje. Bevestig de verbindingsstukken aan het product met behulp van 3 platkopschroeven (B) van het type M6x25mm en 3 ringen. Deze zijn al bevestigd aan de onderkant van de haard. Stel de poten zo bij dat de vereiste hoogte worden verzreaken.
5. Monteer het onderste hitteschild (E) onder de onderkant van de haard met 1 M6-moer en 1 ring.
6. Til de verbrandingskamer op.

7. NB! De haard is zwaar. Daarom hebt u bij het monteren en bij hetplaatsen van de haard hulp nodig.

8. De potenogens pas definitief worden bijgesteld nadat de inzet een proofmontage heeft ondergaan. De beugel D要去onder de schroefkoppen worden geplaatst om het oppervlak te beschermen en om ervoor te zorgen dat de inzet op+zijn plaats blijft. Het definitieve bijstellen geschiedt met behulp van Miox45mm-schroeven die zich bevestigd aan de verbinderingsstukken.

9. Plaats de onderdelentering u hebt verwijderd om de haard makkelijker te konnen hanteren.

Asklep

Plaats de asklep naast het onderste frame.

Montage van de kachelaansluitingspijp (afb. 4)

• De kachelansluitingspijp (A), die worden meegeleverd, worden boven op de haard geplaatst.
• Plaats aan elke kant een klem (B). Deze worden op hun plaats gezehouden door een schroef (C) van het type M8x3omm en door moeren.

4.7 Zet op/installatie

Montage van de schoorsteen

• Voer eerst een proefmontage uit,[zonder gaten te make in de schoorsteen. Zie de afmetingen van de brandwerende muur in afbeelding 1.
• De inzehaard kan worden gemonteerd met een kachelpijp van 200mm
• Plaats de inzet op zijn definitieve plek. Met behulp van haardkit (of eventueel een afdichtkoord) worden de kachelpijp in de rookafvoer van de inzet gemonteerd.
• NBI Het is van belang dat de verbindingsstukken goed worden afgedacht. Valse lucht of een soortgelijk verschijnsel kan slecht zijn voor het functioneren van de haard.

4.8 De bedieningselementen controleren (afb. 5)

Als de haard op zijnplaats staat, contrôleert u de bedieningselementen. Deze elementen要去en gemakkelijk te bewegenং enaar behoren functioneren. De losse greedkunt u gebruiken als de haard heet is.

Bovenste ventilatie-opening (A)

Links = gesloten.

Duw de haak in de groef in de rechterdeur en trek.Deze omhoog.

De linkerdeur worden opdezelfde manier geopend en gesloten.

Deursluiting (Panorama) (C)

Keerklepe (D)

De keerklep is optioneel (als deze is meegeleverd)

Ingeduwd = open.

Uitgetrokken = gesloten.

5.o Bedieningsinstructies

5.1 Brandmaterialiaal

Gebruik algid goed brandhout. Dat geeft de beste resultaten en is Niet schadelijk voor de haard.

5.2 Jøtuls definitie van goed brandhout

Met goed brandhout bedoelen we de bekende houtsoorten, zoals berken-, beuken- en pennenhout.

Goed brandhout要去 droog,zijn,dat wil zichgen dat het hout maximaal 20% water mag bevatten.

Hiervoor moet het hout uiterlijk aan het einde van de winter of vroeg in het voorjaar worden gekapt. Het hout moet zodanig worden gekapt en gestapeld dat er een goede luchtcirculatie om het hout is. De stapels要去en worden afgedekt aan de bovenkant om overmatige opname van regenwater te voorkomen. Haal de blokken hout in de herfst waar binnen voor gebruikijdens het stookseizoen.

De hoeveelheid energia die 1 kg brandhout kan leveren, variertiert nicht weil. Het gewicht van bezelfde hoeveelheid droog hout verzschilt daarentegen aanzienlijk van soort tot soort. Zo levert een bepaalde hoeveelheid berkenhout minder energia (kWh) op dan bezelfde hoeveelheid eikenhout, dat een hoger soortelijk gewicht heeft.

De hoeveelheid energia van 1 kg goed brandhout bedraagt ongeveer 3,8kWh . 1 kg volledig droog brandhout (0% vocht) levert ongeveer 5 kWh op, terwijl brandhout met 60% vocht slechts 1,5 kWh per kg oplevert.

Het gebruik van vochtig hout kan de volgende gevolgen hebben:

Vorming van roet/teer op het glas, in de haard en in de schoorsteen.
- De haard geeft minder warmte.
- Brandgevaar als gevolg van de opeenhoping van roet in de haard, kachelpijp en schoorsteen.

• Het vuur kan doven.

Zorg vooral dat u de haard nooit stookt met de volgende materialen:

Huihoudelijk afval, plastic tassen, enzovoort.
- Geverfd of geimpregneerd hout (zeer giftig)
- Spanplaat of laminaat
Drijfhout

Verbranding van deze stoffen kan schadelijk zijn voor de haard en het milieu.

Opmerking! Gebruik nooit benzine, petroleum, brandspiritus of soortgelijke brandbare vloeistoffen om het vuur aan te make. Hierdoor kunt u letsel oplopen of kan de haard worden beschadigd.

5.3 De lenghte en hoeveelheid van de houtblokken

De maximale lenghte van de houtblokken die u kunt gebruiken is 50 cm. De nominale capaciteit van de Jotul I 80 RH bedraagt 9.0 kWh. Voor de nominale warmteafgifte is 2,9 kg goed brandhout per eer nodig.

De Jotul I 80 RH is een product dat door middel van een luchtkamer voor naverbranding van eventuele giftige gassen en deeltjes zorgt. Het is belangrijk dat het systeme op de juiste wijze worden gebruikt.

Een andere belangrijke factor voor het brandstofverbruik is dat het brandhout het juiste formaat hebft. Het brandhout moet het volgende formaat hebben:

Aanmaakhout:

Length: 35 cm

Diameter: 2-5 cm

Hoeveelheid per vuur: 8 - 10 stukken

Brandhout (gehakte blokken):

Length aangetakend: 30-40 cm

Diameter: ongeveer 8 - 12 cm

Intervallen voor het

aanvullen van het hout: ongeveer iedere 60 minutes

Groote van het vuur: 3 kg

Hoeveelheid per lading: 4 stukken

5.4 Eerste keer stoken

Maak het vuur aan zoals worden beschreiben onder «5.5 Dagelijks gelebruik».
- Laat het vuur enkele uren branden en ventilier de ruimte om alle rook en geuren te verwijderen die afkomstig zijn van het product.
Herhaal dit een aantal keren.

Opmerking! Er komen geuren vrij wanner u de haard de eerste keer gebruikt.

Geverfde haarden:wonneer u de haard voor het eerst gebruikt, kan irriterend gas vrijkomen, dat onaangenaam kan ruiken. Het gas is Niet giftig, maar toch is het better om de ruimte goed te ventileren. Stook het vuur flink op totdat alle sporen van het gas zijn verdwenen en er geen rook of geuren meer+zijn waar te nemen.

Geëmailleerde haarden: de eerste paar keren dat de haard worden gebruikt, kan condensatievorming op de haard plaatsvinden. Veeg dit weg om vlekken op de haard te voorkomen als het oppervlak warm worden.

5.5 Dagelijks gebruik

Het product is bedoeld voor cyclische verbranding. Onder cyclische verbranding worden normalaag gebruik van een haard verstaan. Dit houdt in dat elk stuk hout要去en opgebrand tot er alleen nog gloeende as over is voor er een niewstuk in de haard worden gelegd.

• Maak de ventilatieopeningen open door deze maar rechts te schuiven (afb. 5A + 5B).
• Leg twee middelgrote blokken hout aan weerszijden van de grondplaat.
  Schuif enkele proppen krantenpapier (of bergenschors):tussen de blokken, leg er enkele aanmaakhoutjes kriskras bovenop en steek het papier aan. Maak de blokken stapsgewijs groter. Zie afb.6.
• Laat de deur op een kier staan, totdat het hout brandt. Sluit de deur en de stookopening als u ziet dat het hout goed brandt.
• Controller of er naverbranding (secundaire verbranding) plaatsvindt. Er branden dan gele vlammen onder de keerplaat.

NEDERLANDS

Stel cervolgens de verbranding in op het gewenste warmteniveau door de ventilatieopening aan te passen (afb. 5A). (Gebruik een handschoen wonneer de hendel bijvoorbeeld warm is.)

De nominale warmteafgifte worden bereikt wanner de ventilatieopening ongeveer 80% is geopend (afb. 5A).

5.6 Brandhout toevoegen

1. Wacht tot het vuur smeuelt voordat u meer brandhout toevoegt. Zet de deur op een kier, zodat de negatieve druk kan stabiliseren voordat u de deur volledig opent.
2. Voeg hout toe en LAST de ventilatieoppeningen enige minuten volledig openstaan totdat het hout vlam heeft gevat.
3. De ventilatieopening (afb. 5A) hoeft Niet meer volledig open te staan wonneer het hout goed brandt. Controller of en naverbranding (secundaire verbranding) plaatsvindt.

Opmerking! Waarschuwing voor oververhitting: voorkom te allenlijke dat de haard oververhit raakt.

Oververhitting treedt op als de haard te veel brandhout bevaten/of de ventilatieopening volledig open is. Als de haard ergens rood gloeit, betekent dit dat deutsche oververhit is. Als dit gebeurt, dient u de ventilatieopening onmiddelijk te sluiten.

Neem contact op met een deskundige als u vermoedt dat de luchttoevoer via de schoorsteen overmatig of onvoldoende is. Zie ook «2.0 Technische gegevens» en «4.5 Schoorsteen en kachelpijp» voor informatie.

5.7 De haardijdens de overgang van winter maar lente gebruiken.

Tijdens een overgangsperiode met plotseling temperatuursschommelingen kan er spreke zichn van negatieve druk bij rookafoer of ventilatie onder moeilijke windomstandigheden, waardoor storingen in de trek in de schoorsteen konnen optreden die ervoor zorgen dat de rookgassen Nietaar buiten worden afgevoerd.

Gebruik dan minder brandhout of zet de luchtroosters verder open zodat het hout schoner en sneller opbrandt. Op deze manier blijft de trek in de schoorsteen gehandhaafd.

Om ophoping van as te voorkomen, moet de as vaker dan normalaal worden verwijderd. Zie «6.2 De as verwijderen»

6.o Onderhoud

6.1 Het glas reinigen

De Jotul I 80 RH heeft een luchttoevoervoorziening bovenin (stromende lucht). Lucht worden aangezogen door de luchttoevoer boven de haard en stroomt langs de binnenkant van het glas waar beneden. Voordeel van dit systeem is, dat de verbranding worden verbeterd en dat de roetaanslag op het glas worden beperkt.

Toch zal zich aktijd wel roet op het glas ophopen. De hoeveelheid is afhankelijk van de luchtstroom terplaatse en de stand van de vulklep. De roetlaag worden gewoonlijk erotendeels wegbebrand wonneer de vulklep hebemaal open staat en de haard flink brandt.

Goed advies! Maak voor een gewone schoonmaakbeurt een papieren handdoek nat met warm water en voeg er wat as uit de stookplaats aan toe. Wrijf met het papier over het glas en neem het glas daarna af met schoon water. Wanner het glas grondig moet worden gereinigd, adviseren wij om glasreiniger te gebruiken (volg de gebruiksaanwijzing op het flesje).

6.2 As verwijderen

• Gebruik een schep om de as te verwijderen indien nodig. Laat.altijd een laagje as als beschermlaag op de bodem van de haard liggen.

Zie voor informatatie over het omgaan met as ook de beschrijving onder: «3.0 Veiligheidsmaatregelen».

6.3 Reinigen en roet verwijderen

Tijdens gebruik kan zich roet afzetten op de binnenwanden van de haard. Roet werkst isolerend en kan daardoor de warmteafgifte van de haard verminderen. Als het roet zich te ver ophoopt, kut u dit met de roetverwijderaar eenvoudig verwijdenen. Een Jaarlijkse schoonmaakbeurt is nodig voor een optimale warmteafgifte van het product. U kut dit bijvoorbeeld doen als de schoorsteen en de kachelpijp worden geveegd.

6.4 Kachelpijpenaar de schoorsteen vegen

U kunt de kachelpijp het eenvoudigst reinigen door beiden keerplaten te verwijderen en door de deur van de haard te vegen. «7.o Groot onderhoud»

6.5 De haard inspectoren

Jotul raadt u aan om na het reinigen/vegen zich een grondige inspectie van de haard uit te voeren. Controller alle zichbare oppervlakken op scheuren. Controller ook of de deur- en glasafdichtingen luchtdicht afsluiten en of de pakkingen nog op hunplaats zitten. Pakkingen die sporen van slijtage ofervorming vertonen,要去en worden verrangen.

Maak de pakkingsgroeven grondig schoon, breng keramische lijm aan (te verkrijgen bij uw Jotul-dealer) en druk de pakking goed in de groef. De lijm heeft een korte droogtijd.

6.6 De buitenkant onderhoden

Bij haarden met een laklaag kan na een paaraar verkleuring optreden.Voordat u een neue laklaag aanbrengt, moet u het oppervlak reinigen en alle losse deeltjes verwijderen.

Geemalleerde haarden moet u alleen met een schone, droge doek afnemen. Gebruik geen water en zoep. Eventuele vlekken kunt u met een vloeijaar reinigingsmiddel verwijderen (zoals een ovenreiniger).

7.o Groot onderhoud

Waarschuwing! Het is Niet toegestaan dit product zonder toestemming te wijzigen.

Gebruik alleen originele reserveonderdelen!

7.1 De branderplaten verrangen (afb. 6)

1. Til de asdeur aan de ene kant op zodat deze uit de stijlen aan de zichkant van de verbrandingskamer worden gelicht en verwijdser verrolgens de deur.
2. Verwijder de zijbranderplaten door deze enigszins op te tillen en uit de haard te nemen. Als ze vastzitten,kest u een schroevendraaier gebruiken om ze op te wippen.
3. Licht verwolgens de achefterste branderplaat uit de haard.
4. Begin met de anschterste branderplaat. Vervolgens schuift u de zichbranderplaten op hun plaats.

7.2 De keerplaat verrangen (afb. 7)

• Til de keerplaat aan de Voorkant op en trek deze eruit door de deuren.

7.3 De deur demonteren/monteren (Classic en Harmony)

• Als u de deuren wilt verwijderen,要去 u deze eerst openen.
• Draai de schroeven los en trek de deuren uit de haard.
• Bij het monteren van de deuren要去en alle ringen onder de onderste schroeven op hunplaats zitten.
• Vervang tegelijerkijd het afldichtkoord.

De deur demonteren/monteren (Panorama)

• Als u de deur wilt verwijderen, moet u deze eerst openen.
• Verwijder het zichvergrendelende mechanisme, draai de schroeven los en verwijder de deur.
• Bij het monteren van de deur moeten alle ringen onder de schroef op hunplaats zitten.
• Vervang tegelijkertijd het afldichtkoord.

7.4 De voorkant demonteren/ monteren (afb. 8)

• Demonteer de deuren, de asklep, de keerplaat en de keerklep (als die is geinstalleerd). (Zie het desbetreffende gedeelte).
• Draai de schroeven (A) onder aan de voorkant van de verbrandingskamer half los en trek de ringen helernaal maar buiten in de richting van de schroefkop.
• Draai de schroeven (B) boven aan de voorkant van de verbrandingskamer los. Deze schroeven hebben aan de binnenkant ringen en moeren. Als de LASTSE schroef los is gedraaid,要去 de voorkant gegenhouden, anders valt deze maar voren.
• Verwijder de voorkant van de haard.
• Monteer de voorkant door deze teplaaten op de twee half vastgedraide schroeven (A) van punt 2. De voorkant heeft uitsparingen waar de schroeven in passen.
• Duw het frame in de bovenste rand, en til het op zodat het de bovenkant bereikt. Bevestig het frame met schroeven (B) van het type M6x30mm en met ringen met moeren aan de binnenkant van de verbrandingskamer.

8.o Accessoires

8.1 De keerklep - bestelnr.: 340955 (afb. g)

De keerklep monteren (voor installmentie)

• Verwijder de kachelaansluitingspijp als deze al is aangesloten.
• Draai schroef (A) los die boven in het midden van het deurspant zit. (De moer bevindt zich aan de achterkant).
• Bevestig de regelstang (B) via de linkerkant aan de keerklep (C). Leid de regelstang via het gat in het deurspant maar de rookkanaalopening. Laat de keerklep zakken zodat de nokken in de uitsparingen (D) op de rookafoer schuiven. De keerklep vait op+zijnplaats, terwijl het gebogen deel maar achteren wijst.

(Opmerking: de keerklepset bevat een stuurstang voor Jøtul I 80 RH Classic en een stuurstang voor Harmony/Panorama. De stang voor Classic Aunt u herkennen waar dat deze in het midden op punt E is gebogen.)

• Draai de knop op de regelstang.

De keerklep demoneren/monteren (nadat het metselwerk is voltooid)

• Voordat u de keerklep kunt demonteren, moet u eerst de branderplaten en de keerplaat verwijderen. (Zie de desbetreffende gedeelten).
• Draai de knop van de regelstang los.
• Til de keerklep op en duw deze maar beneden. Koppel de regelstang los, zodat u de keerklep via de deuren kurz verwijderen.
• Trek de regelstang via de rookkap en door de deuropeninguit de haard.
• Installeer de keerklep met het gebogen uiteinde maar achteren. Bevestig de regelstang via de linkerkant aan de regelklep, til deze op en schuif deze op zich plek in de kachelpijp.
• Draai de knop waar op de regelstang.

NEDERLANDS

8.2 De bovenste en de onderste roosters (afb. 10)

• Onderste rooster: het onderste rooster (A) moet worden geplaatst onder het bovenste frame. De stelschroeven van de potenmoetenwordenbijgesteldzodathetondersteroosterpast.
• Bovenste rooster: plantaën moer (B) boven aan beiden zijkanten van de inzet. Draai de moeren losjes aan met een M6-moer en een ring, zodat er wat speling op zit.
• Plaats het bovenste rooster (C) op het voorste frame en bevestig het met twee schroeven (D).
• Stel het bovenste rooster zo bij dat het geleijk loopt met het voorste frame.
• Draai de twee schroeven (D) los en verwijder het bovenste rooster.
• Nu kuren de moeren die de moeren (B) op hunplaats honden, worden aangedraaid.
• Bevestig het bovenste rooster opnieuw.

8.3 Het aluminium paneel

Als u openingen in de zijkant van de inzet in de richting van de ijwand van de haard wilt bedekken, zich er zwarte aluminium lijpanelen aluminium beschikbaar.

Deze zijn 775 mm hoog en ze় aanget past aan de inzet die bovenaan en onderaan is voorzien van een rooster. Als u ze要去 bijstellen, kutu zegemakkelijk bewerken met een beugelzaag of een hoekslijpmachine.

Zijpaneel, smal - bestelnr.: 340818 bredte 76 mm, hoogte 775 mm (per 2 vergakt).

Zijpaneel, breed - bestelnr.: 340817 bredte 120mm, hoogte 775 mm (per 2 vergakt).

De brede en de smalle zijpanelen+kennen worden gecombineerd tot een totale bredte van 180 mm. Indien nodig+kennen deze ook in een bepaalde hoek worden gemonteerd.

Montage van het aluminium paneel (afb. 11)

• De beugel (A) is met pluggen en schroeven op de zichwanden van de haard bevestigd.
• Duw zijpaneel (B) in de beugel. Leg eerst wat cement op de vloer van de haard anschter het paneel, ter ondersteuning.
• Als u het smalle en het brede paneel gebruikt, mag de hoek met de zichwand van de haard maximaal 70^ ়n.

8.4 Geëmailleerde Voorpanelen (afb. 12)

Smalle kant - bestelnr.: laag 340999/ hoog 3407996 (2 eenheden van 35 × 573 ~mm ).

Brede kant - bestelnr.: 340995 (2 eenheden van 103x573)

• Verwijder de voorkant (zie het desbetreffende gedeelte bij: Groot onderhoud).
• Bevestig de panelen (A) met platkopschroeven in de 2 gleuven aan de zijkanten van de verbrandingskamer. Controller of de panelen evenwijdig lopen, dat wil zaggen even ver van de zijkanten en op gewijke hoogte met de uiteinden van de smalle bovenkant van het voorpaneel, als dat is gemonteerd.

• Plaats de Voorkant.
  Smalle bovenkant-bestelnr.: 340998 - (703x103 mm)

• Brede bovenkant - bestelnr.: 340997 (838x103 mm)

• Bevestig de twee klemmen (C) op het paneel met schroeven van het type M6x10mm.
• Plaats het paneel zo dat het aan de binnenkant van het bovenste frame ligt. Bevestig de klemmen met schroeven van het type M6x20mm en moeren op de beugels voor het hitteschild.

8.5 Deaslade -bestelnr.:340732 (afb.13)

• Verwijder de interne schroef onder in het midden van de verbrandingskamer, zodate vuurplaat en de dwarstang kunnen worden verwijderd.
  Leg een aufdichtkoord (B) (bijgesloten in de doos) langs der rand van het gat.
• Laat de asladehouser (C) door de bodem van de verbrandingskamer zakken.
• Bevestig de asladehouser van binnenuit met 4 schroeven.
• Bevestig het hitteschild aan de vloer (Afb. 4-A) onder de asladehouser, met schroeven van het type M6x10mm en moeren.
• Plaats de aslade (D) in de houder. NB! De Kant zonder opening worden gegen de weiterwand geplaatst.
  Leg het vuurrooster (E) op+zijnplaats in de verbrandingskamer.

8.6 Vonkenscherm

Classic bestelnr.340758

Harmony:bestelnr.340979

Panorama:bestelnr.340979

Gebruik als de haard wordt gebruikt met geopende deuren. Het vonkenschem kan worden bevestigd met twee klemmen aan het onderste uiteinde en een veerklem die in de opening van de deur aan de boenkant worden gedrukt.

8.7 Zelfsluitend deurmechanisme (Panorama)

Het deurmechanisme bijstellen (afb. 14)

Zet de veer strakker of juist loser als er problemen zich met het sluiten van de deur bij het bijstellen van het deurmechanisme. Draai eerst de bijstelschroef los (A). Gebruik universeel gereedschap (B) of een soortgelijk stuk gereedschap om de veer strakker te zetten door de schroef bovenop de schacht (C) met de wijzers van de klok aan te draaien.

Houd de veer onder druk wonneer u de bijstelschroef weeer aandraait.

Na verloop vanijd is het möglichk dat de druk op de veer afneemt. Het is danoodzakelijk de veer wederom bij te stellen.

9.o Oorzaken van gebruiksproblemen

Slechte luchttoevoer

• Controller de lenghte van de schoorsteen en ga na of deze in overeenstemming is met nationale wetten en voorschriften. Controller of de minimale doornede van de schoorsteen groot genoeg is. Zie ook «2.0 Technische gegevens» en «4.5 Schoorsteen en kachelpijp» voor informatie.
• Controller of er geen objekten de afvoer van gassen belemmeren: bijvoorbeeld takken of bomen, enzovoort.

Het vuur gaat na enigeijd uit

• Controller of het brandhout droog genoeg is.
• Controller of er negatieve druk in de woning is, sluit mechanische ventilatiesystemen en open een raam zich bij de haard.
• Controller of de ventilatieopening is geopend.
• Controller of de kachelpijp Niet verstopt is met roet.

Als er zich een ongebruikelijkke hoeveelheid roet ophoopt op het glas

Er zal zich alkijd roet ophopen op het glas, maar de hoeveelheid is afhankelijk van:

• De vochtigkeit van het brandmaterialial
• De luchtstroom ter staat
• Deinstalling van de ventilatieopening

De roetlaag worden gewoonlijk grotendeels wegbebrand wanneen de ventilatieopening helemaal openstaat en de haard goed brandt.6.1 Het glas reinigen - goed advies

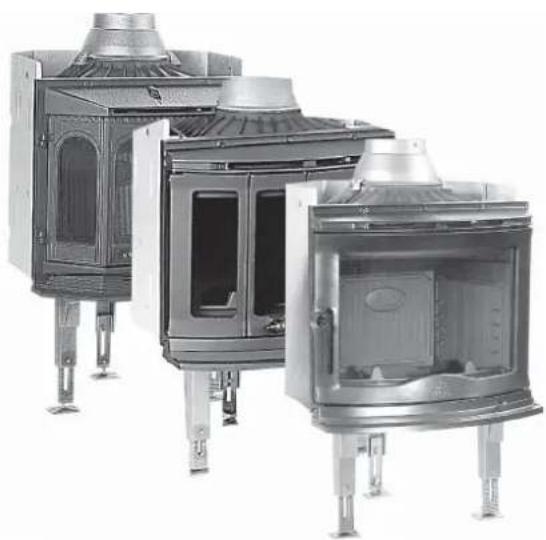

Jøtul 180 RH Classic / Harmony / Panorama

Fig.1

Product
