GEBRUIKSAANWIJZING DDLE Basis 24 AEG

Inhoud - Bijzondere info BIJZONDERE INFO BEDIENING

1. Algemene aanwijzingen ............................................46

• Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinde- ren mogen niet met het toestel spelen. Kin- deren mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

• Verbrandingsgevaar: De kraan kan warmer worden dan 60 °C.

• Het toestel moet op alle polen met een afstand van minstens 3 mm van de aan- sluiting van het net losgekoppeld kunnen worden.

• Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage".

• Neem de maximaal toegelaten druk in acht (zie hoofdstuk "Installatie/technische gegevens/gegevenstabel").

• Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".46 Bediening - voor de gebruiker en de installateur BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.Het hoofdstuk "Installatie" is bestemd voor de installateur. Info Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.1.1 Veiligheidsaanwijzingen1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaarHier staan mogelijke gevolgen, wanneer de veilig-heidsaanwijzing wordt genegeerd. » Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaarSymbool Soort gevaar

Verbranding(verbranding, verschroeiing) 1.1.3 TrefwoordenTREFWOORD BetekenisGEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.WAARSCHU-WING Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.VOORZICHTIG Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht geno-men worden.1.2 Andere aandachtspunten in deze documentatie Info Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat. » Lees de aanwijzingsteksten grondig door.Symbool Betekenis

Materiële schade(toestel-, gevolg-, milieuschade)

Het toestel afdanken » Dit symbool geeft aan dat u iets moet doen. De ver-eiste handelingen worden stapsgewijs beschreven.1.3 Maateenheden Info Tenzij anders wordt vermeld, worden alle maten in millimeter aangegeven.

2.1 Voorgeschreven gebruikHet toestel is bestemd voor gebruik in een huishoudelijke

omgeving. Het kan veilig bediend worden door perso- nen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op dezelfde wijze ge-bruikt wordt.Het druktoestel is geschikt voor de opwarming van tap-water of voor de bijverwarming van water dat voorver-warmd is. Het toestel kan één of verschillende tappunten voorzien.Elk ander gebruik geldt niet als gebruik conform de voor-schriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.2.2 Algemene veiligheidsaanwijzingen VOORZICHTIG verbrandingDe temperatuur van de kraan kan bij gebruik hoger worden dan 60 °C.Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden. VOORZICHTIG verbrandingHet is mogelijk dat de warmwatertemperatuur afwijkt van de ingestelde nominale temperatuur, wanneer de doorstroomverwarmer wordt gebruikt met water dat bijv. door een zonne-installatie is voorverwarmd.

WAARSCHUWING letselHet toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, zintuiglij-ke of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt of wanneer ze met betrekking tot het veilige gebruik van het toestel ge-instrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toe- stel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.Indien kinderen of personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens het toestel gebruiken, adviseren we een permanente temperatuurbegrenzing. U kunt de begrenzing door de installateur laten instellen.

Materiële schadeHet toestel en de kraan dienen door de gebruiker tegen vorst beschermd te worden.2.3 CE-logoHet CE-logo geeft aan dat het toestel voldoet aan alle fundamentele vereisten:

• Laagspanningsrichtlijn

• Richtlijn voor de elektromagnetische compatibiliteit De maximaal toegelaten netimpedantie staat in het hoofdstuk "Installatie/technische gegevens/gegevenstabel".

!47 Bediening - voor de gebruiker en de installateur 2.4 KeurmerkZie het typeplaatje op het toestel.Landspecieke vergunningen en certicaten: DuitslandOp basis van de lokale verordeningen heeft het toestel een algemeen bouwkundig testcerticaat ontvangen om de geschiktheid op het vlak van het geluidsniveau aan te tonen. AEG HOL DIN 4109 PA-IX 6814/I

3. Toestelbeschrijving

De elektronische geregelde doorstromer met automati-sche vermogensaanpassing houdt de uitlooptemperatuur tot aan de vermogensdrempel constant. Daarna wordt de temperatuur via de aftapkraan ingesteld.VerwarmingssysteemHet blankdraadelement heeft een drukvaste kunststof-mantel. Het verwarmingssysteem is geschikt voor kal-karm en kalkhoudend water. Het verwarmingssysteem is in grote mate bestand tegen verkalking. Het verwar-mingssysteem zorgt voor een snelle en efciënte warm-watervoorziening. Info Het toestel is uitgerust met een luchtherkenning die beschadiging van het verwarmingssysteem verre-gaand voorkomt. Als er tijdens de werking lucht in het toestel komt, schakelt het toestel het verwar-mingssysteem gedurende één minuut uit zodat het verwarmingssysteem wordt beschermd.

Het is mogelijk de warmwateruitlooptemperatuur traploos in te stellen.Handwasser (ca. 35 °C)Douche (ca. 40 °C)Badkuip (ca. 45 °C)Keukenaanrecht (ca. 55 °C) » Draai de instelknop op de gewenste temperatuur.TemperatuurbegrenzingDe installateur kan een temperatuurbegrenzing op 43 °C instellen op het toestel. Bij een geactiveerde tempera-tuurbegrenzing kunt u de temperatuurinstelknop volledig verdraaien. De uitlooptemperatuur kan alleen nog worden ingesteld tussen 30 °C en 43 °C. Info Als bij volledig geopende aftapkraan en maximale temperatuurinstelling onvoldoende uitlooptempera-tuur wordt verkregen, loopt er meer water door het toestel dan het verwarmingssysteem kan opwarmen. Het toestel heeft de grens van zijn vermogen bereikt. » Verminder de waterhoeveelheid op het aftapven-tiel.Instellingsadvies bij werking met een thermostaatkraanStel de temperatuur op het toestel in op de maximale temperatuur.Na onderbreking van de watertoevoer

Materiële schadeNeem het toestel met de volgende stappen weer in gebruik als de watervoorziening onderbroken is ge-weest, zodat het blankdraadelement niet kapot gaat. » Schakel het toestel spanningsvrij door de zeke-ringen uit te schakelen. » Open de kraan gedurende een minuut tot het toestel en de voorgeschakelde koudwatertoe-voerleiding vrij zijn van lucht. » Schakel de netspanning opnieuw in.

5. Reiniging, verzorging en

onderhoud » Gebruik geen schurende reinigingsmiddelen of rei-nigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen. » Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.

6. Problemen verhelpen

Probleem Oorzaak OplossingHet toestel schakelt niet in hoewel de warmwaterkraan vol-ledig open staat.Het toestel heeft geen spanning. Controleer de zeke-ringen van de huisin-stallatie.

Het doorstroomvo-lume is te laag. De straalregelaar in de kraan of de douche-kop is verkalkt of vuil.Reinig en/of ontkalk de straalregelaar of de douchekop. Gewenste tempera-tuur > 45 °C wordt niet bereikt. De watervoorziening is onderbroken.

Ontlucht het toestel en de koudwatertoevoer-leiding (zie hoofdstuk "Installatie/instellin-gen").

De koudwatertoe-voertemperatuur is > 45 °C.Verlaag de koudwater-toevoertemperatuur. Waarschuw de installateur als u de oorzaak zelf niet kunt verhel-pen. Hij kan u sneller en beter helpen, als u hem het nummer op het typeplaatje doorgeeft (000000-0000-00000): Nr.: 000000-0000-00000 D000004161448 Installatie - voor de installateur INSTALLATIE

Installatie, ingebruikname, evenals onderhoud en repara-tie van het toestel mogen alleen door een gekwaliceerde installateur uitgevoerd worden.7.1 Algemene veiligheidsaanwijzingenWij waarborgen de goede werking en de bedrijfszeker-heid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

Materiële schadeHoud rekening met de maximale aanvoertempera-tuur. Bij hogere temperaturen kan het toestel be-schadigd raken. Door een centrale thermostaatkraan in te bouwen kunt u de maximale aanvoertempera-tuur begrenzen.7.2 Voorschriften, normen en bepalingen Info Neem alle nationale en regionale voorschriften en bepalingen in acht. ◦ De beschermingsgraad IP 25 (straalwaterbeveiligd) is alleen gewaarborgd met vakkundig gemonteerde kabeldoorvoer. ◦ De specieke elektrische weerstand van het water mag niet lager zijn dan de waarde die aangegeven is op het typeplaatje. Bij een waterkoppelnet moet rekening worden gehouden met de laagste elektri-sche weerstand van het water (zie het hoofdstuk "Installatie/technische gegevens/gegevenstabel"). De specieke elektrische weerstand of het elektrisch geleidend vermogen van het water kunt u opvragen bij uw watermaatschappij.

8. Toestelbeschrijving

8.1 Inhoud van het pakketBij het toestel wordt het volgende geleverd: ◦ Wandbevestiging ◦ Schroefbouten, schroeven en pluggen voor wandbevestiging ◦ Montagesjabloon ◦ 2 nippels (koud water met afsluitkraan) ◦ Vlakke afdichtingen ◦ Kabeltulle (elektrische toevoerkabel boven/onder) ◦ Schroeven/pluggen voor achterwandbevestiging bij opbouw-wateraansluiting ◦ Extra doorstroomvolumebegrenzer op de koudwater-buis (alleen DDLE Basis Basis 18/21/24)8.2 ToebehorenKraanADEo 70 WD 1-greepskraan met omschakeling badkuip/doucheAansluitset fornuisAansluitset voor de elektrische aansluiting van DDLE Basis 11 en DDLE Basis 13MontagetoebehorenBuiskit voor montage onder het aftappunt UT 104, aan- sluitingen: Opbouw, G 3/8 bovenaan. Wateraansluitingen met 12 mm klemschroefkoppeling.Universeel montageframeMontageframe met elektrische aansluitingen.Buiskit voor toestellen onder het aftappuntDe buiskit voor montage onder het aftappunt is noodza-kelijk wanneer u de wateraansluitingen (G 3/8 A) boven het toestel gebruikt.Buiskit voor verschoven montageDe buiskit met kniestukken is noodzakelijk wanneer u het toestel 90 mm loodrecht omlaag t.o.v. de wateraansluiting monteert.Buiskit voor vervanging van de gas-waterverwarmerDe buiskit is noodzakelijk wanneer u werkt met een in-stallatie met bestaande aansluitingen voor een gas-wa-terverwarming (koudwateraansluiting links en warmwa-teraansluiting rechts).Lastafwerprelais (LR 1-A)Het lastafwerprelais voor inbouw in de elektrische verde-ling laat een voorrangsschakeling van de doorstromer toe wanneer bijvoorbeeld tegelijkertijd elektrische boilerver-warmingstoestellen gebruikt worden.ZTA 3/4 - centrale thermostaatkraanThermostaatkraan voor centrale voormenging, bijvoor-beeld van een doorstromer met een zonne-installatie.

Materiële schadeHet toestel mag alleen in een vorstvrije ruimte geïn-stalleerd worden. » Monteer het toestel verticaal en in de buurt van het tappunt.het toestel is geschikt voor onder- en bovenbouwmon-tage.Onderbouw26_02_02_1345121 Koudwatertoevoer2 Warmwateruitloop49 Installatie - voor de installateur Bovenbouw1226_02_02_13441 Koudwatertoevoer2 Warmwateruitloop Info » Monteer het toestel aan de muur. De muur moet voldoende draagvermogen hebben.

9.2 Waterinstallatie

• Een veiligheidsventiel is niet vereist. » Spoel de waterleiding grondig door. » Controleer of het debiet (zie hoofdstuk "Installatie/technische gegevens/gegevenstabel", Aan) voor het inschakelen van het toestel bereikt wordt. Wordt de volumestroom niet bereikt, dient u de doorstroom-volumebegrenzer te verwijderen (zie hoofdstuk "Installatie/montage", Doorstroomvolumebegrenzer verwijderen). » Verhoog de waterleidingdruk, wanneer het benodig-de debiet bij een volledig geopende aftapkraan niet gehaald wordt. KranenGebruik geschikte drukkranen. Open kranen zijn niet toegestaan. Info De afsluitklep in de koudwatertoevoer mag niet ge-bruikt worden om het debiet te smoren. Deze kraan sluit het toestel af.Toegestaan materiaal waterleidingen ◦ Koudwatertoevoerleiding: thermisch gegalvaniseerde stalen buis, roestvrijsta-len buis, koperbuis of kunststofbuis ◦ Warmwateruitloopleiding: roestvrijstalen buis, koperbuis of kunststofbuis

Materiële schadeWanneer kunststofbuizen gebruikt worden, dient u rekening te houden met de maximale aanvoer-temperatuur en de maximaal toegelaten druk (zie hoofdstuk "Installatie/technische gegevens/gege-venstabel").Flexibele wateraansluitleidingen » Voorkom bij de installatie met exibele wateraansluit-leidingen door middel van bajonetkoppelingen dat de kniestukken verdraaien. » Bevestig de achterwand onderaan met twee extra schroeven.

• Elektrische installatie bovenaan, inbouwinstallatie ◦ Wateraansluiting inbouwinstallatie ◦ DDLE Basis 18/21/24: Aansluitvermogen 21 kW vooraf ingesteldZie voor verdere montagemogelijkheden hoofdstuk "In-stallatie/montage/montagealternatieven": ◦ Elektro-aansluiting onderbouw onder ◦ Elektro-aansluiting opbouw ◦ Aansluiting van een lastafwerprelais ◦ Onderbouwmontage wateraansluitingen boven ◦ Waterinstallatie opbouw ◦ Werking met voorverwarmd water ◦ TemperatuurbegrenzingToestel openenD0000041615 » Ontgrendel de kliksluiting om het toestel te openen. NTT-so

26_02_02_0762 » Scheid de achterwand door de beide vergrendelha-ken in te drukken en het onderstuk van de achter-wand naar voren eraf te trekken.Stroomaansluitkabel voorbereiden

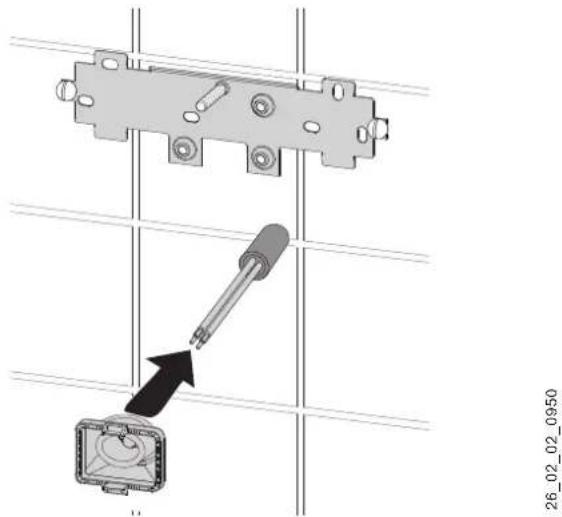

≥ 30 26_02_02_088750 Installatie - voor de installateur Wandbevestiging monteren 26_02_02_0972 » Teken de boorgaten af met de montagesjabloon. Wanneer het toestel gemonteerd wordt met opge- bouwde wateraansluitingen, dient u ook de bevesti- gingsgaten in het onderste gedeelte van de sjabloon af te tekenen. » Boor de gaten en bevestig de wandbevestiging met 2 schroeven en 2 pluggen (schroeven en pluggen meegeleverd). » Monteer de meegeleverde schroefbouten. » Monteer de wandbevestiging. Kabeltulle monteren 26_02_02_0950 » Monteer de kabeltulle. Vergroot bij een aansluitkabel met een diameter > 6 mm² het gat in de kabeltulle. Wateraansluiting tot stand brengen

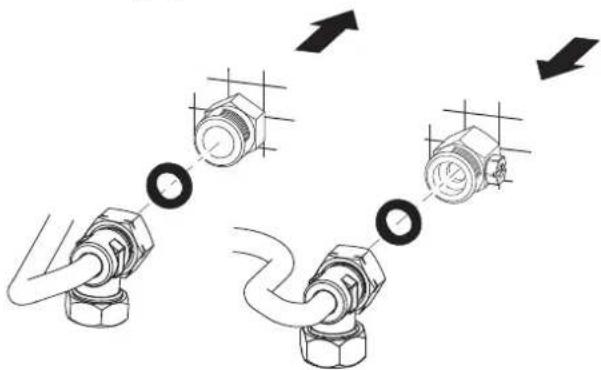

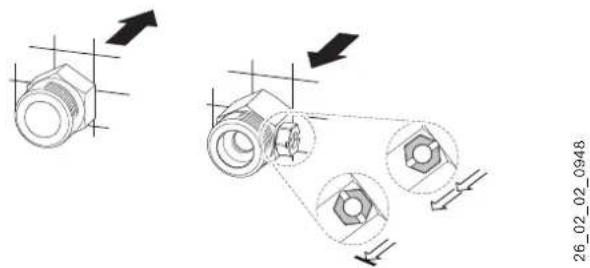

Materiële schade Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften. 26_02_02_0948 » Dicht af en schroef de nippel erin.

Materiële schade De afsluitklep in de koudwatertoevoer mag niet ge- bruikt worden om het debiet te smoren. Achterwand voorbereiden

Materiële schade Als u onopzettelijk een verkeerd gat uit de achter- wand breekt, vervang dan de achterwand.

D0000041893 » Breek het breukpunt voor de kabeltulle uit de achter- wand. Schaaf indien nodig de scherpe randen weg met een vijl. Toestel monteren

NT C T- soll X1 1 D0000041894 » Steek de achterwand over de schroefbouten en de kabeltulle. Trek de kabeltulle met behulp van een tang aan de vergrendelhaken in de achterwand tot beide vergrendelhaken hoorbaar vastklikken. » Verwijder de transportstoppen van de wateraansluitingen. » Druk de achterwand stevig aan. Vergrendel de be- vestigingsknevel door 90° naar rechts te draaien. D0000041925 » Schroef de buizen voor wateraansluiting met de vlak- ke afdichtingen op de nippel.51 Installatie - voor de installateur

Materiële schade Voor de werking van het toestel moet de zeef inge- bouwd zijn. » Controleer bij het vervangen van het toestel of de zeef aanwezig is (zie hoofdstuk "Installatie/ onderhoud"). Doorstroomvolumebegrenzer verwijderen/ vervangen Info Is uw systeem uitgerust met een thermostaatkraan, dan mag de doorstroomvolumebegrenzer niet wor- den verwijderd. L1’

1 Kunststof vormring 2 Doorstroomvolumebegrenzer » Verwijder de doorstroomvolumebegrenzer. Hermon- teer de kunststof vormring. DDLE Basis 18/21/24: Doorstroomvolumebegrenzer ver- vangen » Hebt u gekozen voor een aansluitvermogen van 24 kW, dan dient u de ingebouwde doorstroomvo- lumebegrenzer (witte uitvoering) te vervangen door de meegeleverde doorstroomvolumebegrenzer (oranje uitvoering, aan de koudwaterbuis bevestigd). Elektriciteit aansluiten WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaanslui- tingen en installatie uit conform de voorschriften. WAARSCHUWING elektrische schok De aansluiting op het stroomnet is alleen toegestaan als vaste aansluiting in combinatie met de uitneem- bare kabeltulle. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net losgekoppeld kunnen worden. WAARSCHUWING elektrische schok Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Materiële schade Neem de gegevens op het typeplaatje in acht. De aangegeven spanning moet overeenkomen met de netspanning. » Sluit de aansluitkabel aan op de netaansluitklem (zie hoofdstuk "Installatie/technische gegevens/ elektriciteitsschema"). DDLE Basis 18/21/24: Codeerstekker verplaatsen Het toestel is bij levering ingesteld voor 21 kW. Als u een ander vermogen wenst, moet u de volgende stappen uitvoeren: D0000047341 » Verplaats de codeerstekker overeenkomstig het gekozen aansluitvermogen (selecteerbaar aansluit- vermogen en zekering van het toestel, zie hoofdstuk "Installatie/technische gegevens/gegevenstabel"). » Markeer het geselecteerde aansluitvermogen op het typeplaatje. Doe dat met een balpen. Onderstuk van achterwand monteren

X11 26_02_02_1348 » Zet het onderstuk van de achterwand vast in de ach- terwand. Klik het onderstuk van de achterwand vast in de achterwand. » Lijn het gemonteerde toestel uit door de bevesti- gingsknevel los te maken, de elektrische aansluiting en de achterwand uit te lijnen en de bevestigings- knevel weer vast te draaien. Als de achterwand van het toestel niet goed tegen de wand komt, kunt u het toestel onderaan met twee extra schroeven bevesti- gen (zie hoofdstuk "Installatie/montagealternatieven/ waterinstallatie opbouw").52 Installatie - voor de installateur

10.2 Montagealternatieven

10.2.1 Elektro-aansluiting onderbouw onder

Materiële schadeAls u onopzettelijk een verkeerd gat uit de achter-wand breekt, vervang dan de achterwand. » Breek het breukpunt voor de kabeltulle uit de achter-wand. Schaaf indien nodig de scherpe randen weg met een vijl. » Verplaats de netaansluitklem in het toestel van boven naar onder. » Steek de achterwand over de schroefbouten en de kabeltulle. Trek de kabeltulle met behulp van een tang aan de vergrendelhaken in de achterwand tot beide vergrendelhaken hoorbaar vastklikken. » Druk de achterwand stevig aan. Vergrendel de be-vestigingsknevel door 90° naar rechts te draaien.

10.2.2 Elektro-aansluiting opbouw

Info Bij dit aansluitingtype wijzigt de beschermingsgraad van het toestel. » Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen.

Materiële schadeAls u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken. » Snijd of breek de benodigde doorvoer in de ach-terwand er schoon uit (zie hoofdstuk "Installatie/technische gegevens/afmetingen en aansluitingen"). Schaaf indien nodig de scherpe randen weg met een vijl. » Leid de aansluitkabel door de kabeltulle en sluit de kabel aan op de netaansluitklem.

10.2.3 Aansluiting van een lastafwerprelais

Plaats een lastafwerprelais in combinatie met andere elektrische toestellen in de elektrotechnische installatie, bv. elektrische boilerverwarmingstoestellen. De lastaf-werping vindt plaats bij de werking van de doorstromer.

Materiële schadeSluit de fase die het lastafwerprelais schakelt, aan op de gemerkte klem van de netaansluitklem in het toestel (zie hoofdstuk "Installatie/technische gege-vens/elektriciteitsschema").

10.2.4 Onderbouwmontage wateraansluitingen -

boven Onderbouwmontage met wateraansluitingen aan de bo-venkant kan worden uitgevoerd door middel van een bij-komende buiskit voor onderbouw. Doorvoeropeningen in de achterwand voor de waterleidingen moet u schoon uitbreken en vervolgens de buiskit monteren.

10.2.5 Waterinstallatie opbouw

Info Bij dit aansluitingtype wijzigt de beschermingsgraad van het toestel. » Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen.26_02_02_0765 » Monteer de waterstoppen met dichtingen om de on-derbouwaansluiting af te sluiten. » Monteer een geschikte drukkraan.26_02_02_1006 » Klik het onderstuk van de achterwand vast in het bo-venstuk van de achterwand. » Schroef de aansluitbuizen op het toestel vast. » Bevestig de achterwand onderaan met twee extra schroeven.

Materiële schadeAls u onopzettelijk een verkeerd gat uit de achter-wand breekt, vervang dan de achterwand.53 Installatie - voor de installateur » Breek de doorvoeren in de bovenkap er netjes uit. Schaaf indien nodig de scherpe randen weg met een vijl. » Schuif het onderstuk van de achterwand onder de aansluitbuizen van de kraan. Klik het onderstuk van de achterwand vast in de achterwand. » Schroef de aansluitbuizen op het toestel vast.10.2.6 Werking met voorverwarmd waterDoor een centrale thermostaatkraan in te bouwen, kunt u de maximale aanvoertemperatuur begrenzen.10.2.7 Temperatuurbegrenzing VOORZICHTIG verbrandingBij werking met voorverwarmd water werkt de inge-stelde temperatuurbegrenzing of de verbrandings-beveiliging mogelijk niet. » Begrens dan de temperatuur op een voorge-schakelde, centrale thermostaatkraan. U kunt de temperatuurbegrenzing aan de binnenzijde van de bovenkap op 43 °C instellen.6 0 °

D0000046203 » Steek de stekker op de kabel van de sensor voor de gevraagde waarde op de temperatuurbegrenzing 43 °C.Na het activeren van de temperatuurbegrenzing is het temperatuurbereik beperkt tussen 30 en 43 °C.

» Open de afsluitklep in de nippel of in de koudwatertoevoerleiding.

WAARSCHUWING elektrische schokDe ingebruikname mag alleen uitgevoerd worden door een installateur die rekening houdt met alle veiligheidsvoorschriften.

11.1 Eerste ingebruikname

26_02_02_0769 » Open en sluit meerdere keren alle aangesloten af-tappunten totdat het leidingwerk en het toestel lucht-vrij zijn. » Voer een dichtheidscontrole uit. » Activeer de veiligheidsdrukbegrenzer door de reset-knop stevig in te drukken (het toestel wordt met uit-geschakelde veiligheidsdrukbegrenzer geleverd). » Steek de stekker van de temperatuurinstellerkabel op de elektronica. » Monteer de bovenkap. De bovenkap moet hoorbaar vastklikken. Controleer de goede plaatsing van de bovenkap. » Schakel de netspanning in. » Voer een temperatuurijking uit. Daarvoor draait u de temperatuurinstelknop naar de rechter- en linkeraanslag. » Controleer het functioneren van het toestel.Overdracht van het toestel » Leg aan de gebruiker uit hoe het toestel werkt. In-strueer hem over het gebruik van het toestel. » Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden. » Overhandig deze handleiding.

11.2 Opnieuw in gebruik nemen

» Ontlucht het toestel en de koudwatertoevoerleiding (zie hoofdstuk "Installatie/instellingen"). » Zie hoofdstuk "Installatie/montage/ingebruikname/eerste ingebruikname".54 Installatie - voor de installateur

12. Buitendienststelling

» Koppel het toestel op alle polen los van het elektriciteitsnet. » Tap het toestel af (zie het hoofdstuk "Installatie/ onderhoud").

13. Storingen verhelpen

WAARSCHUWING elektrische schok Om het toestel te kunnen controleren, moet er span- ning op het toestel staan. Indicatiemogelijkheden diagnoselampje (led) rood brandt bij storinggeel brandt bij verwarmingsfunctiegroen knippert: toestel met netaansluiting D0000041794 1 Diagnoselampje Storing/weergave diagnose-led Oorzaak OplossingHet debiet is te gering. De zeef in het toestel is vuil. Reinig de zeef.De gevraagde temperatuur wordt niet bereikt.Er ontbreekt een fase. Controleer de zekering van de huisinstallatie. De verwarming wordt niet geactiveerd. Er wordt lucht in het water aangetroffen. Het ver-warmingsvermogen schakelt kortstondig uit.Na één minuut wordt het toestel weer geactiveerd. Geen warm water en geen lampindi-catie. De zekering is geactiveerd. Controleer de zekering van de huisinstallatie. De veiligheidsdrukbegrenzer is uitgeschakeld. Verhelp de oorzaak van de fout (bijvoorbeeld een defecte drukspoelkraan).

Bescherm het verwarmingssysteem tegen over-verhitting door een voorbij het toestel geschakelde aftapkraan gedurende één minuut open te zetten. Daarvoor wordt de druk van het verwarmingssys-teem afgevoerd en wordt het verwarmingssysteem afgekoeld.

Activeer de veiligheidsdrukbegrenzer bij stro-mingsdruk door op de resetknop te drukken (zie hoofdstuk "Installatie/ingebruikname/eerste inge-bruikname"). De elektronica is defect. Controleer de elektronica en vervang indien nodig. Lampindicatie: groen knippert of brandt constant De elektronica is defect. Controleer de elektronica en vervang indien nodig. geen warm water bij debiet > 3 l/min. De doorstroomhoeveelheidsmeting DFE is niet aangesloten.Sluit de stekker van de doorstroomhoeveelheids-meting weer aan. De stekker van de doorstroomhoeveelheidsmeting is defect.Controleer de doorstroomhoeveelheidsmeting en vervang indien nodig.Lampindicatie: geel brandt constant, groen knippert geen warm water bij debiet > 3 l/min.De veiligheidstemperatuurbegrenzer heeft gewerkt of is onderbroken. Controleer de veiligheidstemperatuurbegrenzer en vervang deze zo nodig. Het verwarmingssysteem is defect. Meet de weerstand van het verwarmingssysteem en vervang zo nodig de weerstand. De elektronica is defect. Controleer de elektronica en vervang indien nodig. Lampindicatie: geel brandt constant, groen knippertDe uitloopsensor is eraf getrokken. Er is een breuk in de leiding opgetreden.Sluit de uitloopsensor aan en vervang indien nodig. Lampindicatie: rood brandt constant, groen knippert De koudwatersensor is defect. Controleer de elektronica en vervang indien nodig. Er is geen warm water gewenste temperatuur > 45 °C wordt niet bereikt.De koudwatertoevoertemperatuur is hoger dan 45 °C. Verlaag de koudwatertoevoertemperatuur naar het toestel. Lampindicatie: rood brandt constant, groen knippert De uitloopsensor is defect (kortsluiting). Controleer de uitloopsensor en vervang indien nodig.55 Installatie - voor de installateur

WAARSCHUWING elektrische schokScheid alle polen van het toestel van het elektriciteit-snet voor aanvang van alle werkzaamheden. Het toestel aftappen U kunt het toestel voor onderhoudswerkzaamheden of ter bescherming tegen vorst aftappen. WAARSCHUWING VerbrandingWanneer het toestel wordt afgetapt, kan er heet water uit het toestel lopen. » Sluit de afsluitkraan in de nippel of in de koudwatertoevoerleiding. » Open alle aftappunten. » Maak de wateraansluitingen van het toestel los. » Een gedemonteerd toestel moet vorstvrij bewaard worden, want er kan restwater in het toestel zitten dat bevriezen kan en daardoor schade veroorzaken kan. Zeef reinigen 26_02_02_0949Reinig bij vervuiling de zeef in de koudwaterschroefaan-sluiting. Sluit de afsluitklep in de koudwatertoevoerleiding voordat u de zeef demonteert, reinigt en opnieuw mon-teert.

15. Technische gegevens

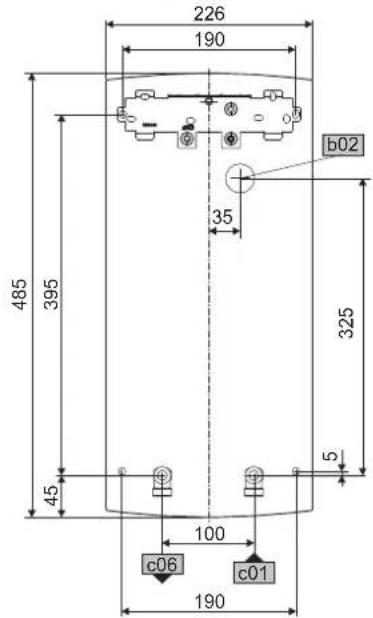

15.1 Afmetingen en aansluitingen

c01 c06 b02 D0000017757b02 Doorvoer elektriciteitskabels I c01 Koudwatertoevoer Buitendraad G 1/2 A c06 Warmwateruitloop Buitendraad G 1/2 A Alternatieve aansluitmogelijkheden

b03 b02 b04 b04 b04 D0000019778b02 Doorvoer elektriciteitskabels Ib03 Doorvoer elektriciteitskabels IIb04 Doorvoer elektriciteitskabels III

15.2 Elektriciteitsschema

3/PE ~ 380 - 415 V 85_02_02_00051 Verwarming2 Veiligheidstemperatuurbegrenzer3 Veiligheidsdrukbegrenzer Lastafwerprelais LR 1-A 85_02_02_0003_211 Stuurkabel voor het relais van het 2e toestel (bv. elektrische boilerverwarming).2 Stuurcontact gaat open als de doorstromer inschakelt.56 Installatie - voor de installateur

15.4 Toepassingsgebieden /

omrekeningstabel Voor de specieke elektrische weerstand en de specie- ke elektrische geleidbaarheid (zie hoofdstuk "Installatie/ technische gegevens/gegevenstabel"). Genormeerde waar- de bij 15 °C 20 °C 25 °C Weer- stand ρ Geleidbaar- heid σ Weer- stand ρ Geleidbaar- heid σ Weer- stand ρ Geleidbaar- heid σ Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm

Kranen Drukverlies van de kranen bij debiet 10 l/min Eengreeps mengkraan, ca. MPa 0,04 - 0,08 Thermostaatkraan, ca. MPa 0,03 - 0,05 Handdouche, ca. MPa 0,03 - 0,15 Dimensionering van het buisnet Voor de berekening van de dimensionering van de leidin- gen wordt voor het toestel een drukverlies van 0,1 MPa aanbevolen.

In geval van storing kunnen in de installatie kortstondig belastingen van maximaal 95 °C bij een druk van 1,2 MPa optreden.

15.7 Gegevens over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijke vormgeving van energiegerelateerde producten (ErP). DDLE Basis 11 DDLE Basis 13 DDLE Basis 18 DDLE Basis 18/21/24 DDLE Basis 27

Fabrikant AEG Haustechnik AEG Haustechnik AEG Haustechnik AEG Haustechnik AEG Haustechnik Belastingsprofiel XS XS S S S Energierendementsklasse A A A A A Jaarlijks stroomverbruik kWh 473 473 477 477 481 Energetisch rendement % 39 39 39 39 39 Door de fabriek ingestelde temperatuur- waarde °C 60 60 60 60 60 Geluidsniveau dB(A) 15 15 Bijzondere info voor rendementsmeting Geen Geen Geen Gegevens bij Pmax. Geen57 Installatie - voor de installateur | Garantie - milieu en recycling

(bij ϑkoud ≤45 °C) μS/cm 830 830 830 830 770 1200 833 770 1200 833 770 1200 833 Max. netimpedantie bij 50 Hz Ω 0,379 0,360 0,347 0,284 0,270 0,260 0,254 0,241 Aansluitingen Wateraansluiting G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A Werkingsgebied Max. toegelaten druk MPa 1 1 1 1 1 Max. toevoertemperatuur voor bijverwarming °C 45 45 45 45 45 Waarden Max. toegelaten toevoer- temperatuur °C 60 60 60 60 60 Aan l/min >3 >3 >3 >3 >3 Debiet voor drukverlies l/min 3,1 3,9 5,2 5,2/6,0/6,9 7,7 Drukverlies bij debiet MPa 0,07 (0,02 zonder DMB) 0,11 (0,03 zonder DMB) 0,08 (0,06 zonder DMB) 0,08/0,10/0,13 (0,06/0,08/0,10 zonder DMB) 0,16(0,12 zonder DMB) Volumestroombegrenzing bij l/min 4,0 4,0 8,0 8,0 / 8,0 / 9,0 9,0 Warmwateraanbieding l/min 5,6 6,9 9,2 9,2/10,7/12,3 12,7 Δϑ bij aanbieding K 28 28 28 28 28 Hydraulische gegevens Nominale inhoud l 0,4 0,4 0,4 0,4 0,4 Uitvoeringen Aansluitvermogen selec- teerbaar - - - X - Temperatuurinstelling °C ca. 30-60 ca. 30-60 ca.30-60 ca.30-60 ca.30-60 Isolatieblok Kunststof Kunststof Kunststof Kunststof Kunststof Verwarmingssysteem warmtegenerator Blanke draad Blanke draad Blanke draad Blanke draad Blanke draad Kap en achterwand Kunststof Kunststof Kunststof Kunststof Kunststof Kleur wit wit wit wit wit Beschermingsgraad (IP) IP25 IP25 IP25 IP25 IP25 Afmetingen Hoogte mm 485 485 485 485 485 Breedte mm 226 226 226 226 226 Diepte mm 93 93 93 93 93 Gewichten Gewicht kg 3,6 3,6 3,6 3,6 3,658 Garantie - milieu en recycling GARANTIE

Garantie Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet.

Bovendien kan in landen waar één van onze dochtermaat

schappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze doch

termaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend. Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht. Milieu en recycling Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de natio
