GEBRUIKSAANWIJZING Quicky Classic 100 Quickie
InhoudsopgaveVoorwoord
Beste klant,
Wij zijn erg blij dat u gekozen hebt voor een kwalitatief hoogstaand SUNRISE MEDICAL-product.
In deze gebruikershandleiding vindt u tal van tips en ideeën waarmee u van uw nieuwe rolstoel een betrouwbare partner in uw leven kunt maken.
Wij bij Sunrise Medical staan erop om een nauwe band met onze klanten te onderhouden. Daarom willen wij u op de hoogte houden van de huidige en de nieuwe ontwikkelingen in ons bedrijf. Nauwe banden met de klant houdt ook een snelle service in wanneer u vervangingsonderdelen of accessoires nodig hebt of wanneer u ons gewoon iets wilt vragen over uw rolstoel, met een minimum aan papierwerk.
Wij willen dat u tevreden bent over onze producten en diensten. Daarom blijft Sunrise Medical zijn producten voortdurend verder ontwikkelen. Dat maakt dat de vorm, de technologie en de uitrusting van onze producten kan veranderen. Er zijn dan ook geen juridische vorderingen mogelijk op basis van de gegevens of de afbeeldingen in deze gebruikershandleiding.
SUNRISE MEDICAL heeft het ISO 9001 certificaat toegekend gekregen, een bewijs van de kwaliteit van onze producten in elk stadium, vanaf het onderzoek en de ontwikkeling tot de productie. Hebt u vragen over het gebruik, het onderhoud of de veiligheid van uw rolstoel, neem dan contact op met uw plaatselijke erkende dealer van SUNRISE MEDICAL.
Is er in uw regio geen erkende dealer of hebt u vragen, neem dan schriftelijk of telefonisch contact op met Sunrise Medical:
Rolstoelonderdelen 41
Transport
Inklappen/Uitklappen 42
Quick release assen voor achterwielen ....42
Optie
Trapdop 42
Wielvergrendelingen 42
Voetplaten ....43
Voorwielen 44
Balhoofd 44
Amputatie asplaat ....44
Rugleuning 44
Armleuning 44
Duwhandvatten 45
Veiligheidsgordel ....45
Anti-tipbuizen 46
Zitmat 46
Diepte 46
Krukkenhouder 46
Werkblad 46
Stabilisatiestang 46
Hoofdsteun 46
Transitwielen 47
Mogelijke problemen ....47
Onderhoud 47
Het is mogelijk dat enkele van de opties die in deze gebruikershandleiding worden getoond, niet leverbaar zijn in uw land. Voor meer informatie kunt u contact op nemen met uw plaatselijke dealer.
Veiligheidstips
De techniek en de constructie van deze rolstoel zijn ontworpen om hem zo veilig mogelijk te maken. Wij hebben de huidige internationale veiligheidsnormen nageleefd of zelfs overtroffen. Rolstoelgebruikers kunnen zichzelf echter in gevaar brengen als ze hun rolstoelen op de verkeerde manier gebruiken. Voor uw eigen veiligheid moet u de volgende regels dan ook absoluut naleven.
Door onprofessionele of verkeerde aanpassingen of verstellingen is de kans op ongevallen groter.
Als rolstoelgebruiker maakt u net als alle anderen deel uit van het dagelijkse verkeer op wegen en voetpaden. We willen u er aan herinneren dat u zich dan ook aan alle verkeersregels moet houden.
Daarom zou u in het donker altijd zo licht mogelijke kleren moeten dragen; op die manier zien de andere weggebruikers u beter. Zorg er ook voor dat u de reflectoren niet bedekt.
Wanneer u uw eerste ritje met deze rolstoel gaat maken, wees dan voorzichtig. Leer uw rolstoel eerst kennen. Test uit welk effect de verandering van zwaartepunt op uw rolstoel heeft. Leer uw rolstoel gebruiken op vlakke ondergrond maar ook bergopwaarts en bergafwaarts.
LET OP:
De wielvergrendelingen dienen niet om uw rolstoel af te remmen. Ze dienen alleen om uw rolstoel niet per ongeluk te laten wegrollen. Wanneer u stopt op een hellende weg zou u de wielvergrendelingen altijd moeten gebruiken om te voorkomen dat u wegrolt. Gebruik altijd beide wielvergrendelingen, want anders zou het kunnen dat de rolstoel begint te kantelen.
De wielvergrendelingen dienen niet om een rijdende rolstoel af te remmen.
Gebruik altijd liften en hellingbanen. Zijn die niet beschikbaar, dan kunnen twee begeleiders u helpen om uw bestemming te bereiken. Die zouden de rolstoel aan stevig gemonteerde onderdelen moeten vastpakken. Als uw rolstoel anti-tip heeft, zouden die ingeklapt moeten worden. Een rolstoel mag niet worden opgetild terwijl de rolstoelgebruiker er nog in zit. Een rolstoel mag alleen voortgeduwd worden.
Telkens wanneer u de rolstoel gaat gebruiken, moet u de volgende zaken controleren:
- quick release assen op de achterwielen;
- de velcrostrips op de zitting en de rug;
- de banden, de bandendruk en de wielvergrendelingen.
De wielvergrendelingen zullen niet goed werken als de druk van de banden te laag is of als de afstand tussen de banden en de wielvergrendelingen te groot is.
Deze rolstoel is ontworpen voor een gebruiker van maximaal 125 kilogram. Dat kan worden verhoogd tot 160 kilogram door een speciaal versterkt frame te gebruiken.
Er mag maar één persoon tegelijkertijd in deze rolstoel zitten. Elk ander gebruik is in strijd met de veiligheidsvoorschriften.
U mag niet in de rolstoel zitten terwijl u in een vervoermiddel zit.
Alleen vast geïnstalleerde zittingen en veiligheidsgordels bieden voldoende bescherming in gevaarlijke situaties. In bewegende voertuigen moeten onbezette rolstoelen met de gepaste middelen vastgemaakt zijn.
Vóór u een onderdeel van deze rolstoel verstelt, moet u zeker de desbetreffende paragraaf van de gebruikershandleiding lezen. Putten in de grond of een oneffen oppervlak kunnen deze rolstoel doen kantelen, vooral wanneer u bergopwaarts of bergafwaarts rijdt.
Buig naar voren wanneer u over een trede of op een helling rijdt.
De rolstoel is ontworpen voor gebruik binnenhuis en buitenshuis alleen op vlakke ondergronden. Gebruik de rolstoel nooit in sneeuw en op andere gladde ondergronden.
Warmte bronnen: Wanneer de rolstoel een langere periode in de zon heeft gestaan is het mogelijk dat de bekleding, beensteunen, remmen en het frame erg heet is ( >41^ ).
Cluster beschrijving (R-06 part A)
Hoepelrolstoel bedoeld voor gebruik in en om het huis en op straat. De rolstoel is uitgevoerd met duwhandvatten en kiepvoorziening voor het duwen. De beensteun is instelbaar. De voetplaat of -platen kunnen door de gebruiker worden weggeklapt voor een transfer door middel van opstaan en gaan zitten. De rolstoel is verkleinbaar zodat deze in de kofferbak van een auto of in een stationwagen kan worden meegenomen.
Transfer:
Plaats uw rolstoel zo dicht mogelijk bij de zitplaats waar u zich van of naar verplaatst. Het is belangrijk dat de wielvergrendelingen vergrendeld zijn, dit weerhoudt de achterwielen van rollen. Zorg ervoor dat de armleuningen niet in de weg zitten of hinderen. Leun nooit op de voetplaten tijdens de transfer, dit kan de rolstoel doen kantelen.
SUNRISE MEDICAL heeft het ISO 9001 certificaat toegekend gekregen, een bewijs van de kwaliteit van onze producten in elk stadium, vanaf het onderzoek en de ontwikkeling tot de productie.
Dit product voldoet aan de normen uit de EU-richtlijnen.

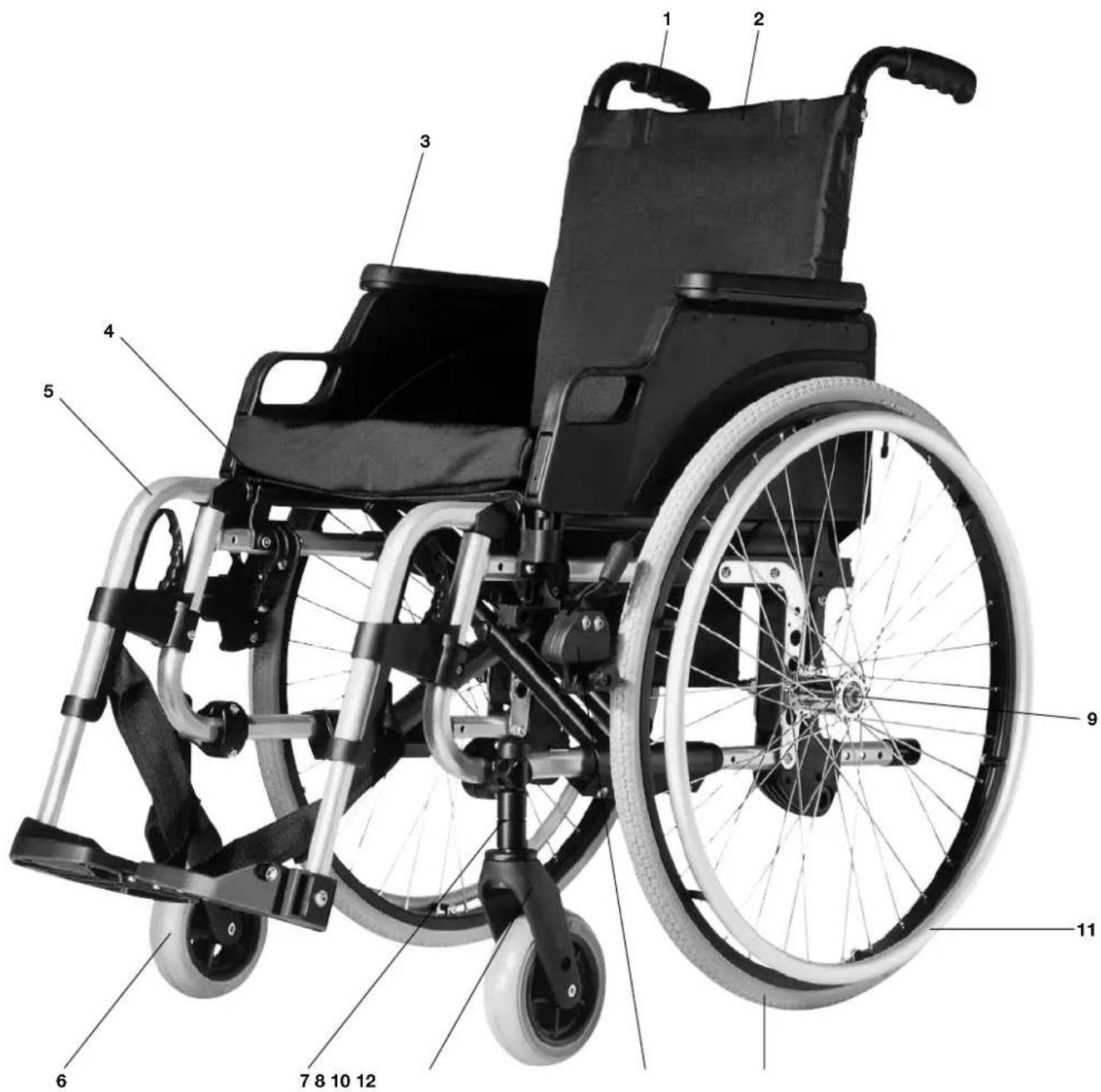

Optionele uitrusting en accessoires zijn te verkrijgen tegen bijbetaling.
- Duwhandvatten
- Spanbanden rug
- Armsteunen
- Zitting
- Voetsteun
- Voorwielen
- Balhoofd
- York
- Quick release assen
- Wielvergrendelingen
- Hoepel
- Achterwiel
Verwijder eerst het kussen uit de rolstoel en de gepolsterde rugleuning (alleen comfort versie) en klap de voetenplank of de afzonderlijke voetplaten omhoog. Pak de zitting van onderen in het midden en trek hem omhoog. Zo klapt u de rolstoel in. Om uw rolstoel zo klein mogelijk te maken, zodat hij bijvoorbeeld in een auto past, kunt u de beensteunen verwijderen (afhankelijk van het model). Duw daarvoor de grendel van de beensteun naar binnen en draai de beensteun naar buiten. Vervolgens kunt u de beensteun gewoon uit de framebuis trekken.
Maak de band (op het frame bij de beensteunen) los vóór u de rolstoel uitklapt. Duw de buizen van de zitting naar beneden (zie afbeelding). Uw rolstoel is dan uit- geklapt. Klik de zitbuizen in hun positie in het zadel van de zitting. Dat gaat makkelijker als u de rolstoel wat opzij kantelt. Zo haalt u het gewicht immers weg van één achterwiel en kunt u de rolstoel mak- kelijker uitklappen. Zorg ervoor dat uw vingers niet tussen de gekruiste buizen raken. De zitting en de gepolsterde rug kunnen in de rolstoel geplaatst wor- den.
Opgelet: Zorg dat de gepolsterde rug stevig vast zit.
Quick release assen voor achterwielen
De achterwielen zijn uitgerust met quick release assen. Zo kunt u de wielen zonder gereedschap monteren of verwijderen. Om een wiel te verwijderen, drukt u gewoon de quick release knop op de as in (1) en trekt u het wiel weg.
Houd de quick release as ingedrukt terwijl u de as in het frame steekt om de achterwielen te monteren. Laat de knop los om het wiel op zijn plaats te vergrendelen. De quick release knop zou weer op zijn oorspronkelijke plaats moeten klikken.
Optie – Trapdop
Trapdop
Begeleiders gebruiken de trapdop om een rolstoel over een obstakel te kantelen. Trap gewoon op de buis om een rolstoel bijvoorbeeld over een stoep of een trede te duwen.
Uw rolstoel heeft twee wielvergren- delingen. Ze komen rechtstreeks op de banden terecht. Om de ver- grendelingen te gebruiken, drukt u beide vergrendelingshendels naar voren tot tegen de aanslagen (Fig. 1). Om de vergrendeling ongedaan te maken, trekt u de hendels weer naar hun oorspronkelijke positie. Het remvermogen vermindert wanneer:
- het loopvlak van de band versleten is;
- de bandendruk niet groot genoeg is;
- de banden nat zijn;
- de wielvergrendelingen niet goed afgesteld zijn.
De wielvergrendelingen dienen niet om een bewegende rolstoel te doen remmen. U mag de wielvergrendelingen dan ook niet gebruiken om een bewegende rolstoel te doen remmen. Rem altijd met behulp van de hoepels. Zorg ervoor dat de afstand tussen de banden en de wielvergrendelingen voldoet aan de vermelde specificaties (Fig. 2). Om die afstand aan te
passen, draait u schroef (1) los en stelt u de juiste afstand in. Draai de schroef weer vast. (zie de pagina over torque sleutel).
LET OP:
Telkens wanneer u de achterwielen hebt bijgesteld, moet u nagaan of de afstand tot de wielvergrendelingen in orde is. Pas die indien nodig aan.
Verlenging van de remhendel
De verlenging van de remhendel kan worden verwijderd of opgevouwen. Het gebruik van de lange-re hendel kost u minder moeite om de wielvergrendeling in werking te zetten.
Opgelet:
Wanneer u de wielvergrendeling te dicht bij het wiel monteert, zal deze moeilijker te hanteren zijn. Dit kan de verlenging breken!
De hendel kan ook breken wanneer u op de verlenging gaat leunen tijdens transfers! Opspattend water van de banden kan slecht functioneren van de wielvergrendelingen veroorzaken.

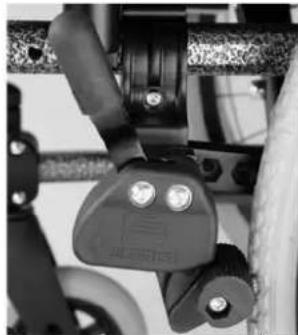

Trommelremmen
Trommelremmen helpen een begeleider om veilig en goed te remmen. U kunt die ook gebruiken met behulp van een vergrendelingshendel (1) om te voorkomen dat u wegrolt. U moet de hendel in zijn plaats horen klikken. Trommelremmen werken onafhankelijk van de luchtdruk in de banden. U kunt uw rolstoel niet verplaatsen wanneer de trommelremmen ingeschakeld zijn.
U mag de trommelremmen alleen door erkende dealers laten aanpassen.
Wielvergrendeling met eenhandig gebruik
Uw rolstoel is uitgerust met twee sets wielvergrendelingen die kunnen worden bediend van de rechter- of linkerkant. Ze zijn rechtstreeks tegen de banden gemonteerd. Om de vergrendeling aan te wenden duwt u de vergrendeling-hendel zo ver mogelijk naar voren (fig. 1). Om het wiel vrij te maken trekt u de hendel terug naar de oorspronkelijke positie. De eenhandige wielvergrendeling wordt altijd geleverd met een hendelverlenging, die het bedienen ervan gemakkelijker maakt. Deze verlenging is op de wielvergrendelingen vastgeschroefd. Door hem omhoog te trekken kan de hendel naar voor worden gevouwen. De remkracht zal verminderen door:
• Versleten bandenprofiel
- Te lage bandendr
- Natte band
- Verkeerdelijk geplaatste wielvergrendelingen.
De wielvergrendelingen werden niet ontworpen om als remmen te dienen voor een in beweging zijnde rolstoel. Daarom mogen ze ook nooit in deze capaciteit worden gebruikt. Gebruik altijd de hoepels om te remmen.
- Zorg ervoor dat de afstand tussen de banden en de wielvergrendelingen voldoet aan de gegeven specificaties (fig. 2). Om bij te stellen draait u de schroef 1) los en regelt u de afstand. Maak de schroef weer vast. (Zie de pagina betreffende koppel).
OPGELET:
Telkens u de achterwielen bijstelt, moet u de afstand tot de wielvergrendelingen controleren en bijstellen indien nodig.
Indien u de wielvergrendelingen te dicht bij de wie- len monteert, zal dat een verhoogde inspanning vra- gen om ze te bedienen. Dat kan het breken van de remhendelverlenging veroorzaken! Indien u tijdens een transfer gaat leunen op de remhendelverlenging kan ook dat het breken van de hendel veroorzaken! Opspattend water van de banden kan leiden tot ver- minderde werking van de wielvergrendelingen.

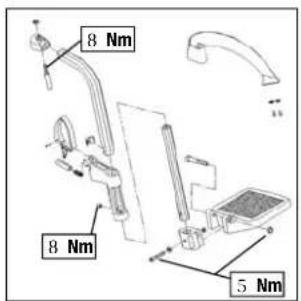

De voetplaten kunt deze opklappen om makkelijker in en uit uw rolstoel te komen.
Lengte van het onderbeen
Als u de stelschroeven (1) verwijdert, kunt u de beensteun aanpassen aan de lengte van uw onderbenen. Draai de stelschroeven eruit, zet de buizen met de beensteun op de gewenste positie, steek de stelschroeven opnieuw in hun openingen en draai ze vast. (Zie de pagina over koppel). Zorg ervoor dat de kleine plastic plaathouder zich op de juiste plaats bevindt onder de stelschroef. Er moet altijd 2,5 centimeter afstand zijn tot aan de grond.
Beensteunen en ontgrendelknop
De voetsteunen kunnen in- en uit-waarts worden gezwaaid onder het zitjuk. Monteer de voetsteun door hem in te voegen, met de voet-plaat naar binnen/buiten gericht. Draai hem dan naar de middenlijn tot hij op zijn plaats vastklikt.
Om de voetsteunen te verwijderen trekt u aan de hendel (1), zwaait u de voetsteunen naar binnen of buiten en heft u ze op om ze te verwijderen.
Zorg ervoor dat de voetsteun goed op zijn plaats vastklikt.
OPGELET:
De voetsteunen mogen niet worden gebruikt om de stoel te tillen of te dragen wanneer de gebruiker in de stoel zit.
Om te verhogen:
Trek de voetsteunen naar omhoog en plaats ze op de gewenste hoogte.
U zult horen wanneer de voetsteun op zijn plaats vastklikt.
Om te verlagen:
Hef het onderbeen op en houd de hendel ingedrukt om de voetsteun vrij te maken. U kunt de voetsteun nu verlagen. Zodra u de hendel loslaat, zal de voetsteun op zijn plaats vastklikken.
OPGELET:
Houd de handen weg van het aanpassingsmechanisme tussen het frame en de beweegbare onderdelen van de voetsteun terwijl u de voetsteun verhoogt of verlaagt.
OPGELET:
De voetsteunen mogen niet worden gebruikt om de stoel te tillen of te dragen wanneer de gebruiker in de stoel zit.
De amputatiebeschermer kan in alle richtingen worden bijgesteld naar de eisen van de gebruiker.
Optie - Voorwielen

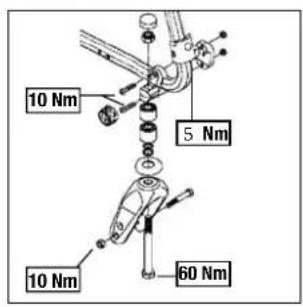

Voorwielen, balhoofden, voorvorken
Het kan gebeuren dat de rolstoel iets afwijkt naar links of naar rechts of dat de voorwielen wiebelen. Dat kan door de volgende zaken komen.
- De voorwaartse en/of achterwaartse wielbeweging is niet goed ingesteld.
- De camber is niet goed afgesteld.
- De luchtdruk van het voorwiel en/of van het achterwiel is niet goed; de wielen draaien niet soepel genoeg.
Als de voorwielen niet goed afgesteld zijn, zal de rolstoel niet in een rechte lijn rijden. U moet de voorwielen laten afstellen door een erkend dealer. Telkens wanneer u de positie van het achterwiel hebt laten veranderen, moet u het balhoofd opnieuw aanpassen en de wielvergrendelingen controleren.
Aanpassen van de zithoogte en de zithoek (Zie figuure 1 en 2)
Verwijder de moer (1) en de as van de voorwielverstelling (2). Om de hoogte van de zitting aan te passen stelt u het afstandsstuk (4) opnieuw in, in overeenstemming met de matrix van de zithoogte (zie pagina ...). Plaats daarna de dwarsbalk (3) in de gewenste zithoek, waarbij u AANDACHT besteedt aan de inkepingen aan de bovenkant (Fig. 2). Setting 1 = 3°(achterwiel) Setting 2 = 0° Setting 3 = 6°(vorwiel)
Stel de dwarsbalk zodanig bij dat de as zo loodrecht als mogelijk op de grond staat. Wanneer u klaar bent, zorgt u ervoor dat alle schroeven goed zijn bevestigd (zie pagina over torsie).
De asplaat kan naar voor worden geplaatst voor maximale manoeuvreerbaarheid of naar achter voor verhoogde stabiliteit (Fig. 1).
OPGELET:
Wielvergrendelingen moeten aan de nieuwe positie worden aangepast.
Hoe langer de wielbasis van een rolstoel, hoe groter de stabiliteit. Draai de ashaken naar achter (1) om de wielbasis te vergroten.
OPGELET:
Wielvergrendelingen moeten aan de nieuwe positie worden aangepast.
Optie - Amputatie asplaat
Amputatie asplaat
De amputatie asplaat (optioneel) geeft de wielbasis meer stabiliteit. De wielbasis wordt verlengd met 10,5 cm. Wanneer u de aanpassing gemonteerd heeft, moet u er voor zorgen dat alle schroeven goed stevig vast gezet zijn (zie de pagina met de torsie, nM).
OPGELET:
Wielvergrendelingen moeten aan de nieuwe positie worden aangepast.
Optie - Rugleuning
Hoogteverstelbare rugleuning
De rugleuning kan in 5 verschillende posities worden bijgesteld (38 - 48 cm). Draai de moer (1) los en verwijder hem en plaats de rugstang in de gewenste positie. Maak de moer weer vast.
De rugleuning kan in 5 verschillende posities worden bijgesteld (3° naar voor, 0°, 5°, 10°, en 15° naar achter). Er bevindt zich een moer (2) op de rugstang, die u toelaat de hoek in te stellen (zie de pagina over torsie).
Het bijstellen van de hoek van de rugstang vraagt ook bijstelling van de armleuningondersteuning.
De schroeven (1) bevestigen de rugleuning rechts-treeks op het frame; zorg er altijd voor dat u ze op de juiste manier vastmaakt. Losse schroeven kunnen gemakkelijk verloren raken. In ieder geval kunnen letsels worden veroorzaakt wanneer de hand-vatten worden gebruikt om trappen op te gaan.
Voor uw eigen veiligheid bevelen wij u aan dat u bijstellingen enkel laat uitvoeren door uw erkende dealer. Zowel de hoogte van de rugleuning als van het draaipunt kan worden bijgesteld.
Neerklappende rugleuning
Om de rugleuning naar beneden te vouwen dient de vergrendeling omhoog te worden geschoven.
OPGELET: Zorg ervoor dat de rugleuning goed op zijn plaats vastklikt wanneer u hem weer opklapt.
Schuine rugleuning (8° - 40°/50°)
Laatste controle nodig omdat deze optie nog niet beschikbaar is.
Door de 2 hendels (1) gelijktijdig in te druk-
ken, wordt de rugleuning losge- maakt en kan hij op de juiste posi- tie worden ingesteld.
Loslaten van de 2 hendels (1) zal de rugleuning op zijn plaats vastklikken. Om de rugleuning terug in de rechte positie te plaatsen, moet u hem enkel naar deze positie bewegen (ontspannen is niet nodig).
De recliner back kan alleen met anti-tip.
OPGELET:
Het is aan te bevelen om de recliner back met anti-tip te gebruiken (max. vrije grond ruimte 3-5 cm)
OPGELET:
Het is aan te bevelen om de recliner back in combinatie met een stabilisatiestang te gebruiken
OPGELET: Om de recliner back goed te laten functioneren, mogen de kabels niet geheel gespannen zijn.
OPGELET: Pas goed op uw vingers wanneer u de rug in hoek versteld.
OPGELET: Verstel nooit de rug wanneer u op een helling staat.
Verstelbare rugbekleding
U kunt de spanning van de spanband met behulp van de velcros-luitingen aanpassen.U kunt de opvulling in de rug verwijderen via een inwendige opening. Op die manier kunt u de rugleuning zo hard of zo zacht maken als u zelf wilt.
De comfort rug geeft een goede laterale ondersteuning. De comfort rug is afneembaar door deze omhoog te liften en voorwaarts te duwen. Het kussen is voorzien van velcro en is ook afneembaar. De hoes kan gewassen worden (zie waslabel).
De ondersteuning voor de romp is in hoek, diepte en hoogte verstelbaar. Deze is wegzwenkbaar door het omhoog te liften.
- In diepte verstellen: Verwijder de twee schroeven (1) en plaats de romp ondersteuning in de nieuwe positie.
- In hoek verstelbaar: Draai de schroeven los (2). Zet de romp ondersteuning op de gewenste hoek, en draai de schroeven weer vast.
- In hoogte verstelbaar: Verwijder de schroeven van de bevestingsbeugel (3) en zet de bevestingsbeugel op de gewenste positie. U kunt nu de schroeven weer vast draaien.


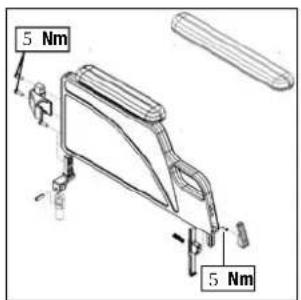

1 2 3Optie – Armleuning
Standaard armleuningen, opklapbaar, wegneembaar met tafel of volledige armleuningen
De voorzijde van de armleuning is zodanig gemaakt dat u gemakkelijk dicht bij een tafel kan rijden. Om op te klappen drukt u op de klep om de armleuning te ontgrendelen.
De hoogte van de armleuning (1) kan worden bijgesteld door de afstandsstukken (2) op een van de vele standen in te stellen.
Om dit te doen draait u de schroeven (3) los, stelt u de afstandsstukken (2) opnieuw in en maakt u de schroeven weer vast (zie pagina over torsie). De leuning is binnen vastgezet met Velcro en kan verwijderd worden door zitbreedte te vergroten.
Noch de armleuningen, noch de opvulkussens mogen worden gebruikt om de rolstoel te tillen of te dragen.
Hoogteverstelbare armleuningen, opklapbaar, wegneembaar met tafel of volledige armleuningen.
Stel de hoogte van de armleuningen als volgt bij: Druk de klep (1) in en beweeg het opvulkussen (2) naar beneden tot het op zijn plaats vastklikt. Zorg er altijd voor dat de armleunin- gen goed op de plaats zijn vastgeklikt.
Om de armleuning op te klappen, drukt u de hendel (3) in om de zijsteunen te ontgrendelen (Fig 3).
OPGELET: Noch de armleuningen, noch de opvulkussens mogen worden gebruikt om de rolstoel te tillen of te dragen.
WAARSCHUWING:
Wanneer u een 24" achterwiel gebruikt, moet u de armleggers 1 stap om hoog instellen. Wanneer u dit niet doet kunnen uw vingers klem komen te zitten!
In de hoogte verstelbare duwhandvatten
Die duwhandvatten zijn in hun positie beveiligd door pinnen die voorkomen dat ze per ongeluk wegschuiven. Open de quick-releasehendel (1) zodat u de duwhandvatten voor uzelf kunt aanpassen. Wanneer u de hendel beweegt, zult u een vergrendelingsmechanisme horen; u kunt de duwhandvat nu makkelijk in de
gewenste positie brengen. De moer (2) op de stabilisatiestang bepaalt hoe stevig de duwhandvatten op hun plaats gehouden worden. Als de moer losgedraaid is nadat u de stabilisatiestang aanpaste, zal ook de duwhandvat te los zitten. Draai de duwhandvat naar beide kanten om u ervan te vergewissen dat hij stevig op zijn plaats zit. Nadat u de hoogte van de duwhandvat instelde, moet u de stabilisatiestang (1) altijd stevig op zijn plaats vastma-ken. Als de stang niet goed vast zit, kan dat letsels veroorzaken bij het afrijden van trappen.
Optie – Veiligheidsgordel
Veiligheidsgordel
De veiligheidsgordel is een heup-gordel die voor meer veiligheid in de rolstoel zorgt. Op de afbeelding ziet u hoe de veiligheidsgordel aan het frame is vastgemaakt.
Anti-tip (1/2) bieden bijkomende veiligheid voor onervaren gebruikers wanneer deze nog leren hoe de rolstoel te gebruiken.
Anti-tip(1/2) vermijden dat de rolstoel achterwaarts gaat kantelen.
Wegzwaabare anti-tip:
Wanneer u op de anti-tip (1) drukt zullen ze neerwaarts bewegen; ze kunnen ook naar voor zwaaien. Een afstand van 3 tot 5 cm moet tussen de grond en de buizen worden bewaard.
U moet de anti-tip naar voor zwaaien wanneer u grote hindernissen (vb. stoep) op- of afrijdt, om aanraking met de grond te vermijden.
Anti-tip stijl uiteinde:
Door op de ontgrendelingsknop te drukken kunt u de anti-tip verwijderen of opwaarts bewegen. Een afstand van 3 tot 5 cm moet tussen de grond en de buizen worden gehouden. (2)
U moet de anti-tip omhoog draaien wanneer u grote hindernissen (vb. stoep) op- of afrijdt, om aanraking met de grond te vermijden.
Draai de anti-tip weer omlaag in de functionerende positie nadat u de hindernis hebt overwonnen.
Optie - Zitmat
Zitmat
De spanband heeft een velcrosluiting aan één kant; zo kunt u de spanband traploos aanpas- sen. Om de spanband te verande- ren, moet u de rolstoel eerst een beetje opvouwen. Verwijder dan de schroeven (1) en trek de pennen aan de voorkant (2) uit het frame.
U kunt de spanband (3) dan uit het frame schuiven. Als u de velcro losmaakt, kunt u de spanband
opnieuw instellen. Ga omgekeerd te werk om de spanband opnieuw te installeren. Als u klaar bent, moet u controleren of alle schroeven stevig aangedraaid zijn (zie de pagina over koppelsleutel).
LET OP:
Om veiligheidsredenen moet ten minste de helft van de velcrooppervlakken met elkaar in contact zijn.
Comfort Zit
De comfort zit maakt lang zitten mogelijk door middel van een houten basis en de anatomische voorgevormde kussen.
Optie – Diepte
Zittingsdiepte
Door de klemmen (1) te verwijderen kan het kruisframe (2) langs het frame worden bewogen, waarbij de zittingsdiepte kan worden gewijzigd (afhankelijk van de positie van de rugbalken).
Zorg ervoor dat de klemmen (1) steeds in de voorziene holtes op het frame vastklikken.
Om het frame zo compact mogelijk te houden kan de zittingsdiepte
ook worden bijgesteld via de rugbalken (41 - 46 cm met incrementen van 2,5 cm). Om dit te doen verwijdert u de schroeven van de asplaat (1, 2, 3). Verwijder de wielen en de armleuningen en contro-
leer of de dwarsbalk zich in de juiste positie bevindt (glijd de dwarsbalk in de juiste positie zoals hierboven aangetoond, indien nodig). Breng de rugbalken in de gewenste positie en maak de 3 schroeven weer vast. Beweeg de opening voor de armleuning in de gewenste positie.
OPGELET:
De wielvergrendelingen moeten aan de nieuwe positie worden aangepast.
Optie – Krukkenhouder
Krukkenhouder
Hiermee kunt u krukken meenemen op de rolstoel. De krukkenhouder heeft een velcrolus waarmee u de krukken of andere hulpmidde- len kunt vastmaken.
OPGELET:
Probeer de krukken of andere hulpmiddelen nooit al rijdend te verwijderen.
Het werkblad bezorgt u een effen oppervlak voor de meeste activiteiten. Alvorens u een blad gebruikt, moet een erkende dealer dat aanpassen aan de breedte van de zitting. Tijdens de proefrit moet u in de rolstoel zitten.
Optie – Stabilisatiestang
Stabilisatiestang
Die stang dient om de rug te stabiliseren. Om uw rolstoel te kunnen opvouwen, moet u de knoppen (1) van de duwhandvatten losdraaien en de stabilisatiestang verwijderen; u kunt de rolstoel dan makkelijk opvouwen. Om de stabilisatiestang opnieuw te installeren, moet u de knoppen opnieuw op hun plaats brengen en vast aandraaien zodat de stang stevig op haar plaats zit.
U kunt de hoofdsteun verhogen en naar voren en naar achteren bewegen. Draai daarvoor de schroef (1 of 2) los, stel de hoofdsteun in op de gewenste positie en draai de schroef weer vast (zie de pagina over torque sleutel).
Om de hoofdsteun in hoogte te verstellen kunt u de knop (3) losser draaien, de hoofdsteun is daarna op de juiste positie te zetten door de knop weer vaster te draaien.
U moet transitwielen gebruiken wanneer uw rolstoel met zijn gewone achterwielen te breed is (bijv. in vliegtuigen, bussen, enz.). Nadat u de achterwielen met behulp van de quick-release-assen hebt verwijderd, kunt u de transitwielen onmiddellijk gebruiken om te blijven rijden. De transitwielen zijn zodanig gemonteerd dat ze zich ongeveer 3 centimeter boven de grond bevinden wanneer u ze niet gebruikt. Ze zitten dus niet in de weg wanneer u rijdt, tijdens transport, of wanneer u de rolstoel kantelt om over hindernissen te rijden (bijv. stoepranden, trappen, enz.).
LET OP:
Uw rolstoel heeft geen wielvergrendelingen wanneer u de transitwielen gebruikt.
Optie – One Arm Drive
Besturen met één arm
Om de rolstoel voort te drijven gebruikt u de buitenste hoepel (1), en om te draaien gebruikt u de binnenste hoepel (2).
Om de rolstoel op te vouwen maakt u de telescopische stang los door hem naar binnen te drukken.
OPGELET:
Zorg er altijd voor dat alle aan- sluitingen goed zijn vastgemaakt om letsels te vermijden.
Zorg er altijd voor dat de druk van de banden correct blijft want dat is nodig om de rolstoel goed te laten presteren. Als er niet genoeg druk op de banden staat, zal de rolweerstand toenemen waardoor u een grotere inspanning moet leveren om de rolstoel voort te bewegen; bovendien maakt een lage bandendruk de rolstoel minder wendbaar. Als de bandendruk te groot is, kan de band springen. De juiste druk voor een bepaalde band staat vermeld op het oppervlak van de band zelf. De banden zijn op dezelfde manier op de velg aan te brengen als gewone fietsbanden. Alvorens u een nieuwe binnenband oplegt, moet u altijd controleren of er zich geen vreemde voorwerpen bevinden op de basis van de velg en de binnenzijde van de band. Controleer de druk nadat u een band opgelegd of hersteld hebt. Het is voor uw veiligheid en voor de goede werking van uw rolstoel van erg groot belang dat de voorgeschreven luchtdruk altijd gehandhaafd blijft en dat de banden in orde zijn.
Benodigd gereedschap:
Torx sleutel T 30
Steeksleutel maat 10, 19, 22
Kruiskop schroevendraaier
Inbussleuteöl maat 4
Moment sleutel 0-60 Nm.
Mogelijke problemen
Rolstoel trekt naar één kant
- Controleer bandendruk
- Controleer of het wiel vlot draait (lagers, as)
- Controleer hoeken van voorwielen
- Controleer of beide voorwielen de grond goed raken
Voorwielen beginnen te wiebelen
- Controleer hoeken van voorwielen
- Controleer of alle bouten vast zitten; draai ze indien nodig vast (Zie de pagina over de koppelsleutel)
- Controleer of beide voorwielen de grond goed raken
Rolstoel/kruisframe klikt niet op haar plaats in het zittingzadel
- Rolstoel is nog nieuw, d.w.z. dat de zitting of de rugbekleding nog heel stijf is. Dat wordt beter naar-mate de stoel meer gebruikt wordt.
Het is moeilijk om de rolstoel in te klappen
- Verstelbare rugbekleding is te stijf; maak die losser tot het wel lukt.
Rolstoel piept en rammelt
- Controleer of alle bouten vast zitten; draai ze indien nodig vast (zie de pagina over de koppelsleutel)
- Breng een beetje smeerolie aan op plaatsen waar beweegbare delen met elkaar in contact komen
Rolstoel begint te wiebelen
- Controleer hoek waarin voorwielen ingesteld zijn
- Controleer bandendruk
- Controleer of achterwielen verschillend ingesteld zijn
Onderhoud
Onderhoud
- Controleer de bandendruk om de 4 weken. Controleer alle banden op slijtage of beschadiging.
- Controleer de remmen ongeveer om de 4 weken om na te gaan of ze nog goed werken en makkelijk te bedienen zijn.
- Verander de banden zoals u dat bij een gewone fiets zou doen.
- Alle verbindingen die van essentieel belang zijn voor het veilige gebruik van uw rolstoel zijn zelfvergrendelend. Controleer om de 3 maanden of alle bouten stevig vast zitten (zie de pagina over de koppelsleutel). U mag veiligheidsmoeren maar één keer monteren en u moet ze vervangen na een bepaalde gebruiksperiode.
- Gebruik alleen zachte schoonmaakproducten om uw rolstoel schoon te maken. U mag de bekleding van de zitting alleen met water en zeep schoonmaken.
- Als uw rolstoel nat wordt, moet u hem na gebruik afdrogen.
- Om de 8 weken ongeveer moet u een klein beetje naaimachine-olie op de quick-release-assen aanbrengen.
Afhankelijk van hoe frequent u uw rolstoel gebruikt, raden we aan dat u om de 6 maanden met uw rolstoel naar uw dealer gaat waar gespecialiseerd personeel hem kan nakijken.
LET OP:
Zand en zeewater (of zout in de winter) kan de rollagers van de voor- en achterwielen beschadigen.
Maak de rolstoel grondig schoon nadat die aan zand en zeewater is blootgesteld.
Onderhoudsinstructies
Los van de in deze handleiding beschreven verstelmogelijkheden en onderhoudsintructies is er geen aparte onderhoudshandleiding beschikbaar. Losse onderdelen zijn verkrijgbaar op aanvraag bij uw dealer. Voor reparaties en/of aanpassingen van de rolstoel verwijzen wij u naar het onderdelenboek.
Technische gegevens
Totale breedte:
- Met standaard wielen, incl. hoepels, montage smal:
Breezy X 2: SW +19,5 cm
Breezy X 3: SW +19,5 cm
- Met trommelremmen incl. hoepels, montage smal:
Breezy X 2: SW +21 cm
Breezy X 3: SW +21 cm
Totale breedte wanneer ingeklapt:
- Met standaard achterwielen:
Breezy X 2: 37 cm
Breezy X 3: 33 cm
• Zonder standaardachterwielen:
Breezy X 2: 26 cm
Breezy X 3: 23 cm
Gewicht:
- Rolstoel zonder beensteunen (24" achterwielen) 13,9 kg
- Beensteunen (Paar) 1,6 kg
- Standaard zijkant 2 kg
- Achterwielen 24" (pannensicher) 4,2 kg
- Achterwielen MAG 5 kg
Maximale gebruikersgewicht:
Tot maximaal 125 kg belasting.
Special versterkt frame: 160 kg
Gewicht Comfort stoel
(inclusief comfort beensteunen en recliner back) 28,4 kg
• comfort zit 2,6 kg
• comfort rug kussen 1,1 kg
• comfort voorgevormde rug, inclusief kussen 3,3 kg
• hoofdsteun 0,6 kg
- beensteunen (paar) 3,2 kg
• comfort armsteunen (paar) 2,8 kg
Zithoogte tabel:
Deze tabel toont de mogelijke Zithoogtess inclusief de voorwiel grootte en de montage setting
LET OP: Gemeten zonder
Zitkussen.
Technische specificaties.
Zithoogte Zithoek Setting Achter- Achter- Voorwiel Voorwiel aantal
wiel wiel positie spacers
positie onder
Breezy X 2
| 42 3° 1 22" 1 6" / 140 mm 1 | 0 |
| 44 3° 1 24" 1 6" / 140 mm 2 | 0 |
| 47 3° 1 24" 2 6" / 140 mm 1 | 0 |
| 50 3° 1 24" 3 6" / 140 mm 2 | 0 |
| 47 3° 1 24" 2 8" / 200 mm 2 | 0 |
| 50 3° 1 24" 3 8" / 200 mm 2 | 0 |
| 52 6° 3 24" 3 8" / 200 mm 2 | 0 |
| 47 3° 1 24" 2 7" / 200 mm 2 | 0 |
| 50 3° 1 24" 3 7" / 180 mm 2 | 0 |
| 52 3° 1 24" 4 7" / 180 mm 2 | 0 |
| 45 3° 3 12" T 6" / 180 mm 2 | 0 |
| 47 6° 3 12" T 8" / 120 mm 2 | 0 |
| 42 3° 2 16" T 6" / 140 mm 1 | 0 |
| 50 3° 2 16" T 6" / 140 mm 2 | 0 |
| 50 3° 2 16" T 8" / 200 mm 2 | 0 |
Breezy X 3
| 42 3° 1 22" 1 6" / 140 mm 1 | 0 |
| 42 0° 2 22" 2 6" / 140 mm 1 | 0 |
| 42 0° 2 24" 1 6" / 140 mm 1 | 0 |
| 44 3° 1 24" 1 6" / 140 mm 2 | 0 |
| 44 0° 2 24" 2 6" / 140 mm 2 | 0 |
| 47 6° 3 24" 1 6" / 140 mm 1 | 2 |
| 47 3° 1 24" 2 6" / 140 mm 1 | 2 |
| 47 0° 2 24" 3 6" / 140 mm 1 | 2 |
| 50 6° 3 24" 2 6" / 140 mm 2 | 2 |
| 50 3° 1 24" 3 6" / 140 mm 2 | 2 |
| 50 0° 2 24" 4 6" / 140 mm 2 | 2 |
| 47 6° 3 24" 1 8" / 200 mm 2 | 0 |
| 47 3° 1 24" 2 8" / 200 mm 2 | 0 |
| 47 0° 2 24" 3 8" / 200 mm 2 | 0 |
| 50 6° 3 24" 2 8" / 200 mm 2 | 1 |
| 50 3° 1 24" 3 8" / 200 mm 2 | 1 |
| 50 0° 2 24" 4 8" / 200 mm 2 | 1 |
| 52 6° 3 24" 3 8" / 200 mm 2 | 2 |
| 52 3° 1 24" 4 8" / 200 mm 2 | 2 |
| 47 6° 3 24" 1 7" / 180 mm 2 | 0 |
| 47 3° 1 24" 2 7" / 180 mm 2 | 0 |
| 47 0° 2 24" 3 7" / 180 mm 2 | 0 |
| 50 6° 3 24" 2 7" / 180 mm 2 | 1 |
| 50 3° 1 24" 3 7" / 180 mm 2 | 1 |
| 50 0° 2 24" 4 7" / 180 mm 2 | 1 |
| 52 6° 3 24" 3 7" / 180 mm 2 | 2 |
| 52 3° 1 24" 4 7" / 180 mm 2 | 2 |
| 42 0° 2 12" T 6" / 140 mm 1 | 0 |
| 45 3° 1 12" T 6" / 140 mm 1 | 1 |
| 47 6° 3 12" T 6" / 140 mm 1 | 2 |
| 47 6° 3 12" T 8" / 200 mm 2 | 0 |
| 42 3° 1 16" 4 6" / 140 mm 1 | 0 |
| 47 0° 2 16" T 6" / 140 mm 1 | 2 |
| 50 3° 1 16" T 6" / 140 mm 2 | 2 |
| 47 0° 2 16" T 8" / 200 mm 2 | 0 |
| 50 3° 1 16" T 8" / 200 mm 2 | 1 |
presetted
Het serienummer bevindt zich op het kruisframe of op het zijframe. Op de sticker met het serienummer staat ook de precieze naam van het model en andere technische gegevens. Wanneer u vervangingsonderdelen bestelt of een schadeclaim indient, moet u de volgende gegevens vermelden:
- Serienummer
- Ordernummer
- Maand/Jaar
Garantie
U hebt een kwalitatief hoogstaand SUNRISE MEDICAL product gekocht. Om u daarvoor te danken, bezorgen wij u een garantie van 5 jaar. Wij zijn niet aansprakelijk voor schade die voortvloeit uit ongepaste of niet-professionele installatie en/of herstellingen, verwaarlozing, slijtage of uit veranderingen aan rolstoelonderdelen vanwege de gebruiker of derden. In dergelijke gevallen zal de garantie niet langer gelden.
Rolstoelen die speciaal op maat en op vraag van de klant gemaakt zijn, kunnen niet geruild worden.
Reparaties en/of vervangingen mogen alleen uitgevoerd worden bij een geautoriseerde Sunrise Medical dealer/ servicedealer.
(met uitzondering van de lasnaden)
Koppel

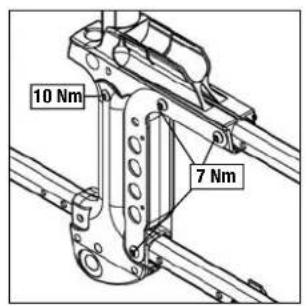

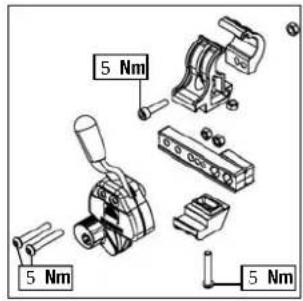

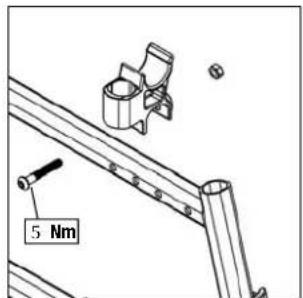

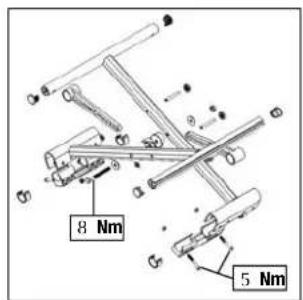

Gebruik altijd LOCTITE 243 ter versterking, nadat u een schroef heeft losgedraaid.
Het draaikoppel voor de M6-schroef bedraagt 7 Nm, tenzij anders is aangegeven.
INTRODUCCION Indice
Estimado cliente,
