Type product	Muurinbouw afzuigkap
Merk	Gaggenau
Model	AW261190
Beschikbare breedtes	70 cm en 90 cm
Gewicht (afvoer/recirculatie)	70 cm: 20,5 kg / 21 kg; 90 cm: 22 kg / 22,5 kg
Voeding	220-240 V, 50/60 Hz
Motorvermogen	Niet gespecificeerd, maar met 3 snelheden + intensief
Aantal snelheden	3 snelheden + intensief (tijdelijk 5 min)
Speciale functies	Uitgestelde uitschakeling (10 min), intermitterende ventilatie (5 min/uur), duur intensief instelbaar (3/5/10 min)
Verlichting	Halogeenlampen 12 V, 20 W max, fitting G4
Vetfilter	Metaal, vaatwasserbestendig, verzadigingsindicator na 30 uur
Actief koolstoffilter	Optioneel voor recirculatiemodus, jaarlijks vervangen
Werkingsmodi	Buitenafvoer of recirculatie (met kit)
Kanaaldiameter	120 mm of 150 mm

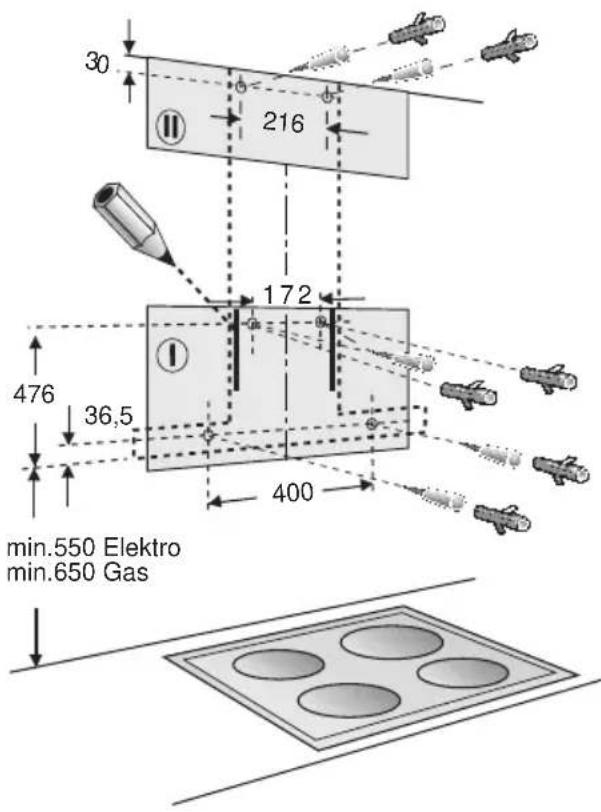

Minimale afstand	550 mm voor elektrisch koken, 650 mm voor gas
Materiaal	Roestvrij staal, aluminium, kunststof
Reiniging	Warm water en mild schoonmaakmiddel; geen schurende producten
Veiligheid	Niet flamberen onder de afzuigkap, niet gebruiken zonder filter, automatische uitschakeling bij oververhitting
Beschermingsgraad	IPX (niet gespecificeerd, standaard keuken)
Repareerbaarheid	Lampen en filters door gebruiker vervangbaar; andere reparaties door een specialist

Veelgestelde vragen - AW261190 GAGGENAU

Wat is de minimale montagehoogte tussen de afzuigkap en de kookplaat?

Voor elektrische kookplaten is de minimale afstand 550 mm. Voor gasfornuizen is dit 650 mm.

Hoe reinig ik de metalen vetfilters?

De vetfilters zijn vaatwasserbestendig. Bij normaal gebruik (1-2 uur per dag) kunt u ze één keer per maand reinigen. U kunt ze ook met de hand wassen in warm water met afwasmiddel.

Wanneer moet het actief koolstoffilter worden vervangen?

Het actief koolstoffilter moet ongeveer één keer per jaar worden vervangen bij normaal gebruik. Gebruik uitsluitend originele Gaggenau-filters.

Hoe activeer ik de intensieve stand?

Druk tijdens gebruik op de knop Int. De afzuigkap werkt op volle kracht gedurende 5 minuten (instelbaar op 3, 5 of 10 min door tegelijkertijd op Int + 1, 2 of 3 te drukken) en keert daarna terug naar de vorige snelheid.

Hoe gebruik ik de intermitterende ventilatie?

Druk tegelijkertijd op de knop 0 en een van de snelheidstoetsen (1, 2 of 3). De afzuigkap zuigt automatisch 5 minuten per uur. Druk op 0 om te stoppen.

Hoe vervang ik een halogeenlampje?

Schakel de stroom uit. Verwijder de ring van het lampje met een schroevendraaier. Vervang door een halogeenlampje 12 V, 20 W max, fitting G4. Raak het lampje niet met de vingers aan, gebruik een schone doek.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, gebruik zonder vetfilter is om veiligheids- en prestatie redenen verboden. Het filter vangt vetdeeltjes op en voorkomt brandgevaar.

Wat is het verschil tussen afvoermodus en recirculatiemodus?

In afvoermodus wordt lucht via een kanaal naar buiten afgevoerd. In recirculatiemodus wordt lucht door een actief koolstoffilter gereinigd en terug de keuken in geblazen. Recirculatie vereist een speciale kit.

Wat moet ik doen als de afzuigkap niet reageert of als 'F' knippert?

Als 'F' knippert, reinig dan de vetfilters. Werken de knoppen niet, haal dan de stekker er een minuut uit en steek hem weer in. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Wat zijn de exacte afmetingen van de afzuigkap?

De afzuigkap is verkrijgbaar in 70 cm en 90 cm breedte. De exacte afmetingen zijn: diepte 280 mm, hoogte varieert per model (met telescopische kap). Raadpleeg de handleiding voor precieze maten.

GEBRUIKSAANWIJZING AW261190 GAGGENAU

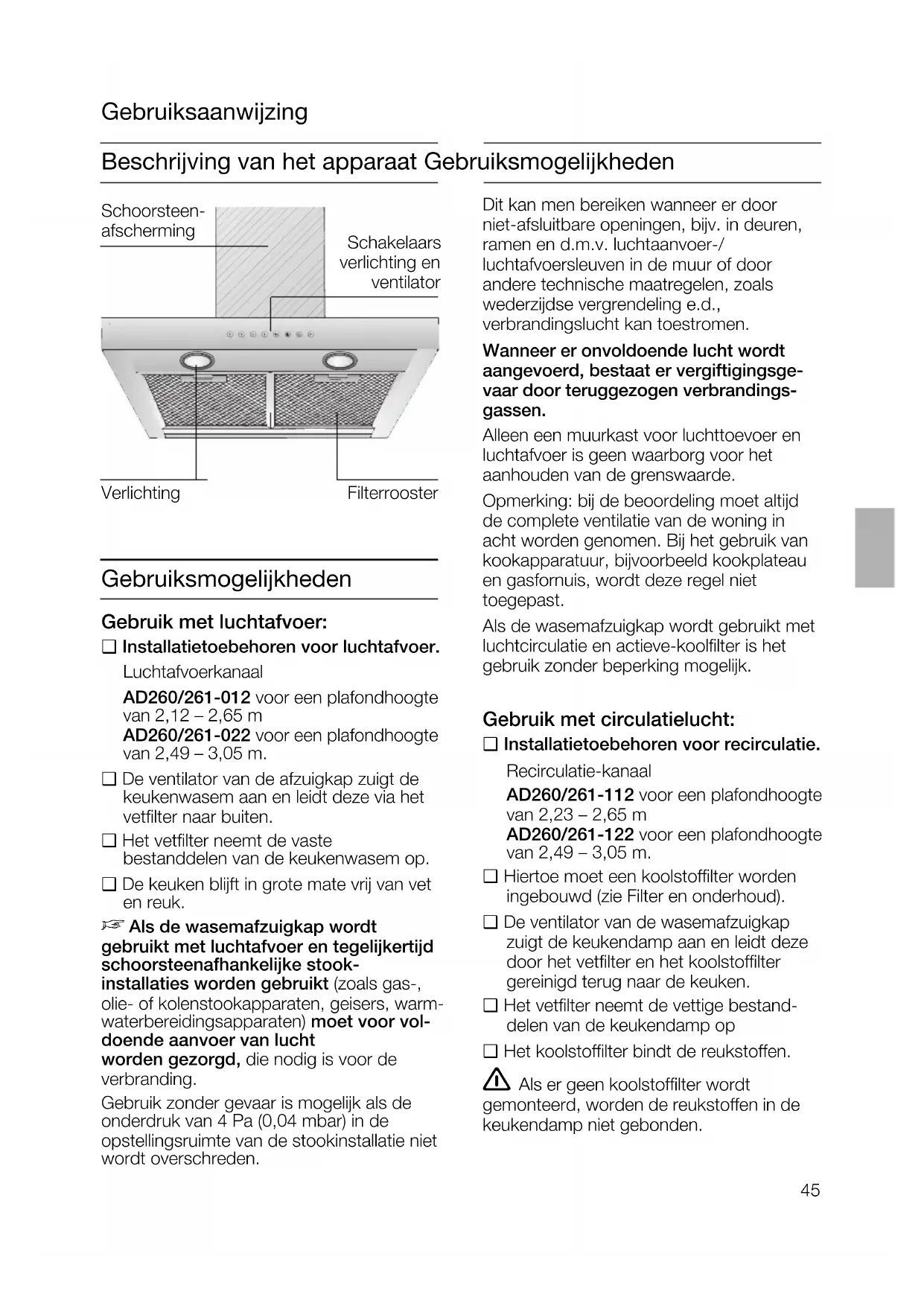

Beschrijving van het apparaat Gebruiksmogelijkheden

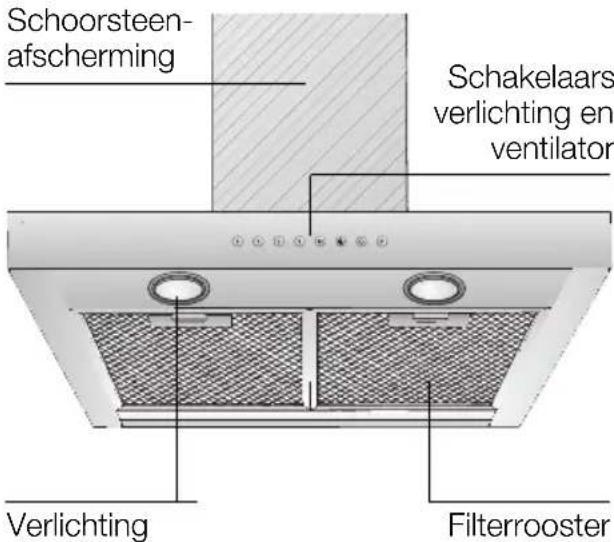

Schoorsteen- afscherming Schakelaars verlichting en ventilator Verlichting Filterrooster

Gebruiksmogelijkheden

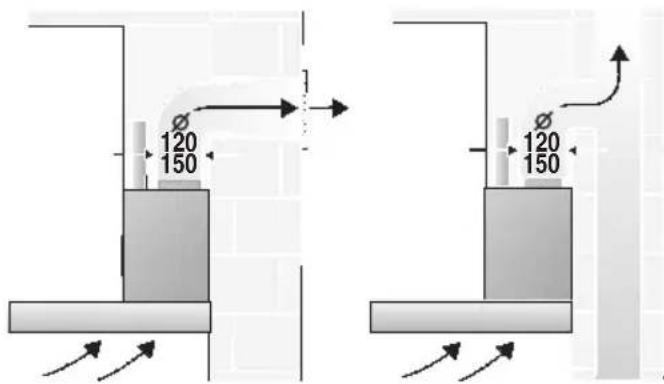

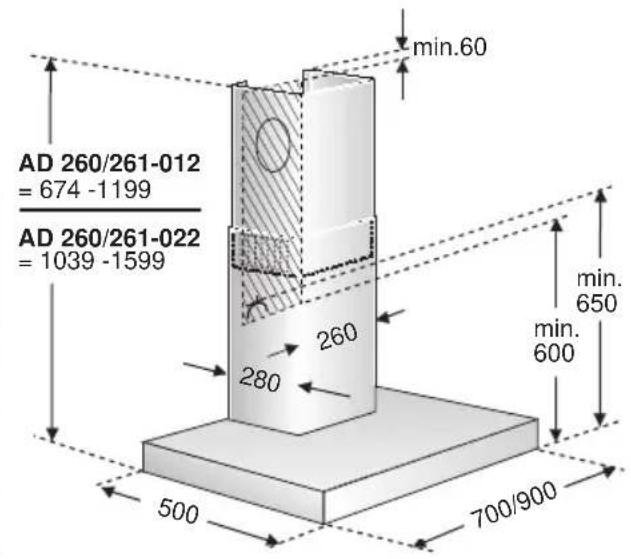

Gebruik met luchtafvoer:

□ Installatietoebehoren voor luchtafvoer.

Luchtafvoerkanaal

AD260/261-012 voor een plafondhoogte van 2,12 - 2,65 m

AD260/261-022 voor een plafondhoogte van 2,49 - 3,05 m.

□ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten.

□ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.

□ De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warm-waterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

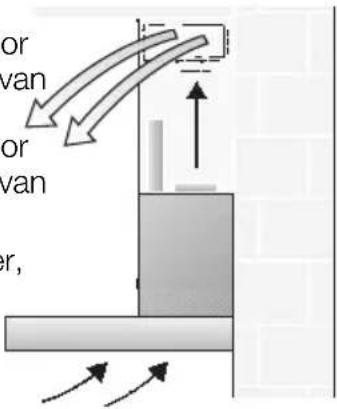

Gebruik met circulatielucht:

□ Installatietoebehoren voor recirculatie.

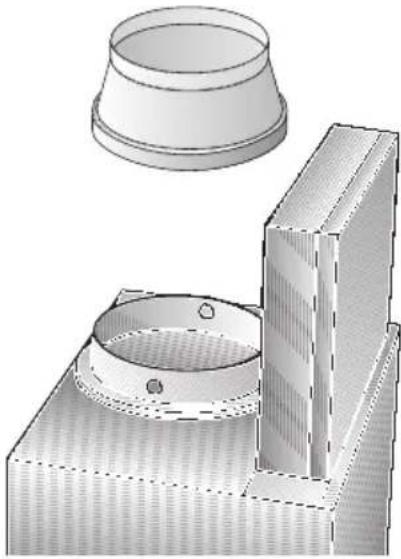

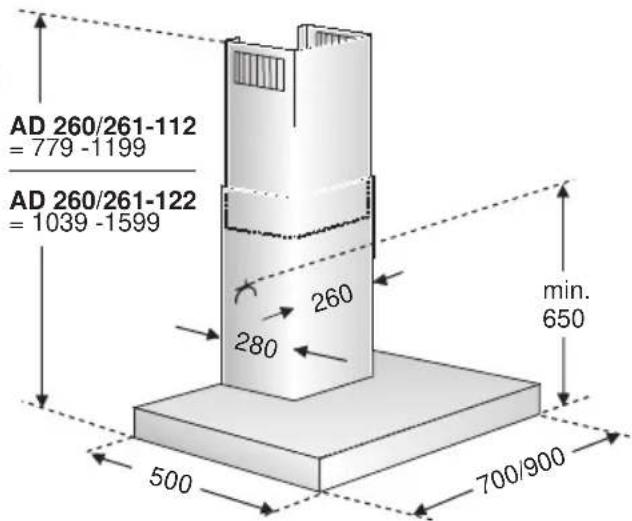

Recirculatie-kanaal

AD260/261-112 voor een plafondhoogte van 2,23 - 2,65 m

AD260/261-122 voor een plafondhoogte van 2,49 - 3,05 m.

□ Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

□ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug naar de keuken.

□ Het vetfilter neemt de vettige bestand- delen van de keukendamp op

□ Het koolstofffilter bindt de reukstoffen.

⚠ Als er geen koolstofffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Belangrijke aanwijzingen:

□ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
□ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

□ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.
□ Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.
□ Dit apparaat is gekenmerkt in overeenstemmig met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

⚠ Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Vóór het eerste gebruik

Veiligheidsvoorschriften

Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.

⚠ De kookzones moeten altijd zijn bedekt met pannen.

⚠ Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

⚠️ Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.

⚠ Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.

Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen.

⚠ Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift).

⚠️ Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.

⚠ Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.

⚠ Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen.

⚠️ Afzuigkap nooit zonder vetfilter gebruiken.

Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. pata- tes frites, alleen onder toezicht toebereiden.

⚠️ De afzuigkap voor het eerste gebruik zorgvuldig reinigen. ⚠️ Geen voorwerpen op de afzuigkap zetten.

⚠ De keukenwasem wordt op de doeltreffendste manier verwijderd door:

□ Inschakelen van de afzuigkap bij het begin van het koken.
□ Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

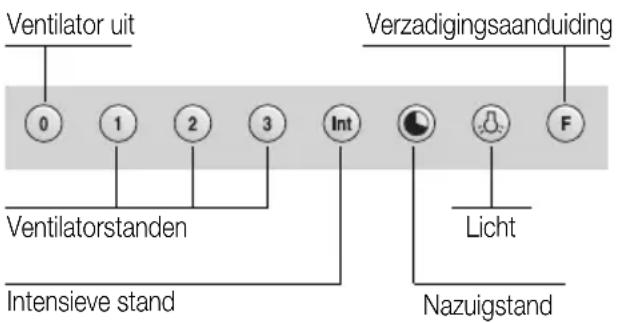

Ventilator uit 0 1 2 3 Int Verzadigingsaanduiding Ventilatorstanden Intensieve stand Licht F Nazuigstand

Ventilator inschakelen:

☐ Druk op de toets 1, 2 of 3.

Ventilator uitschakelen:

□ Druk op de toets 0.

Intensieve stand:

Met de intensieve stand wordt het hoogste vermogen bereikt. Dit is voor korte tijd nodig.

□ Bij het (aan)braden in een open pan adviseren wij de intensief-toets Int in te drukken.
Heeft u de afzuigkap via de intensieve afzuiging ingeschakeld, schakelt de kap na 5 minuten vanzelf uit.
□ Wanneer u de Int-toets indrukt, terwijl de afzuigstand 1, 2 of 3 is ingeschakeld, schakelt de elektronica na 5 minuten intensieve afzuiging automatisch over op de gekozen stand.
□ Wanneer u de functie "intensief" wilt uitzetten voordat de ingestelde 5 minuten zijn afgelopen, druk dan op de toets 0 ("motor uit") of op een andere stand. Uiteraard kunt u de afzuigkap op elk moment uitschakelen door op toets 0 ("motor uit") te drukken.

Speciale functies:

Duur intensieve afzuiging:

☐ Door de Int- en de 1-, 2- of 3-toets gelijktijdig in te drukken, kunt u de duur van de intensieve afzuiging instellen, op 3, 5 of 10 minuten, en deze waarde in het geheugen vastleggen. In de fabriek is het apparaat op 5 minuten ingesteld (toetsencombinatie Int/2).

Nazuigstand:

□ Het nazuigen is op een willekeurige stand mogelijk. Druk eerst op de gewenste toets 1, 2, 3 of "intensief" en druk vervolgens op de toets ⚙ Het apparaat zal bij alle standen 10 minuten nazuigen. Na 10 minuten wordt de afzuiging automatisch uitgeschakeld, de verlichting blijft aan.

Interval:

□ Opmerkelijk aan dit apparaat is de interval-functie. Hierbij wordt de afzuigkap automatisch ingeschakeld voor telkens vijf minuten per uur. U kunt deze functie activeren door gelijktijdige bediening van toets 0 en, afhankelijk van de gewenste afzuigstand, toets 1, 2 of 3.

Deze functie wordt door het afwisselend oplichten van de -bets met de betreffende afzuigstand aangegeven.

De interval-functie kan door het indrukken van de 0-toets worden uitgeschakeld.

Verlichting:

□ In- en uitschakelen: kort op toets drukken.
□ De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld.
□ Instellen van de lichtsterkte:
Houd de toets ingedrukt tot de gewenste lichtsterkte is bereikt.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestand- delen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Verzadigingsaanduiding: F

Na een bedrijfsduur van 30 uur knippert het vetfilter-controlelampje F. Het knipperen van het lampje geeft aan dat de vetfilters moeten worden schoongemaakt. De filters kunnen uiteraard ook worden gereinigd, wanneer het controlelampje niet knippert.

Reiniging van de metalen vetfilters:

□ Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter 1 x per maand worden gereinigd.

□ De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.

□ Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken.

Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Daarna afborstelen, goed schoonspoelen en laten afdruipen.

Filter en onderhoud

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Druk de blokkering van de vetfilters in de richting van de pijl in en klap de vetfilters naar beneden.

1. Reinig de vetfilters.

2. Breng de gereinigde vetfilters weer aan.

Koolstofffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het koolstofffilter op tijd te vervangen, voorkomt u brandgevaar dat kan ontstaan door opeenhoping van warmte tijdens het frituren of braden.

Aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

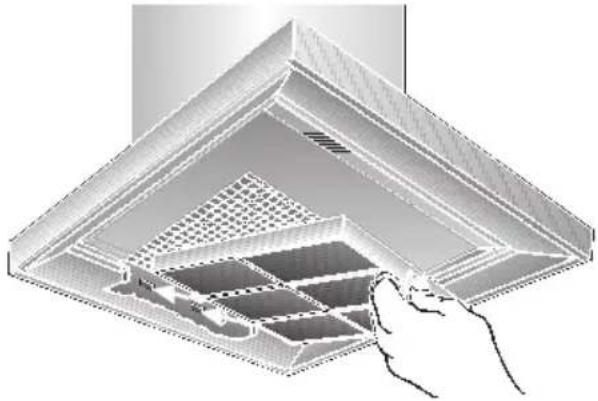

1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).

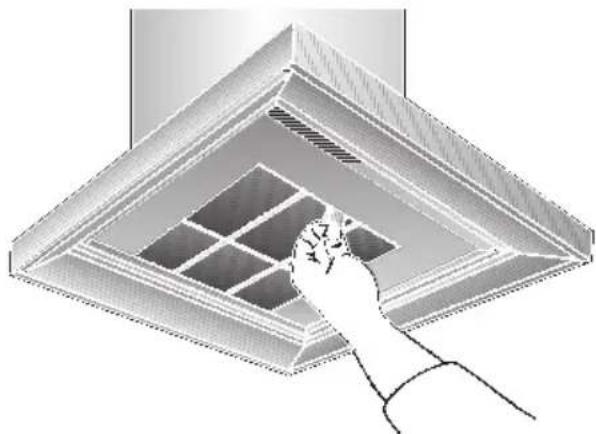

2. Breng het actieve-koolfilter aan.

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters.

2. Druk op de Ilip en verwijder het actieve-koolfilter in benedenwaartse richting.

1. Breng de vetfilters aan.

Vervangen van het actieve-koolfilter:

□ Bij normaal gebruik (dagelijks 1 tot 2 uur) moeten de filters met actieve kool ongeveer 1x per jaar worden vervangen.

□ Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren).

□ Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude actieve-koolfilter:

□ Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

⚠ De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen!
□ Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
□ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek.
□ Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
☐ Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

⚠ De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

□ Gebruik een milde, niet-schurende edelstaalreiniger.
□ Reinig alleen in de slijprichting.
□ Wij adviseren onze edelstaalreiniger nr. 461731.

Het besteladres vindt u in het bijgevoegde serviceboekje.

Aluminiumgelikte en kunststof oppervlakken:

□ Geen droge doeken gebruiken.
□ Gebruik een mild glasreinigingsmiddel.
□ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

⚠ De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.

1. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

1. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).

Gebruik een schone doek om de gloeilampen vast te pakken.

1. Breng de lampenring weer aan.

2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

Storingen

Wanneer op de indicatie een F wordt weergegeven:

□ Zie de paragraaf "Filters en onderhoud".

Als de afzuigkap niet kan worden bediend:

□ De afzuigkap uitschakelen door de stekker uit het stopcontact te trekken of de zekering uit te schakelen en geduren-de ca. 1 minuut uitgeschakeld laten. Daarna opnieuw inschakelen.

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

⚠ De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Belangrijke voorschriften

⚠ Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt.

Maak het oude apparaat onbruikbaar voordat u het afvoert.

⚠ Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.

⚠ De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.

⚠ De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.

⚠️ Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.

⚠ Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.

⚠ Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Extra voorschriften bij gaskook-apparatuur:

⚠ Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.

⚠️ De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.

⚠ Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.

⚠ Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

Afzuigkap met luchtafvoer:

□ Installatietoebehoren voor luchtafvoer.

Luchtafvoerkanaal

AD260/261-012 voor een plafondhoogte van 2,12 - 2,65 m

AD260/261-022 voor een plafondhoogte van 2,49 - 3,05 m.

120 150 120 150

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergas- schoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

AD 260/261-012 = 674 -1199 AD 260/261-022 = 1039 -1599 min.60 min. 650 min. 600 260 280 500 700/900

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-kast worden gebruikt.

Optimaal vermogen van de wasem-afzuigkap:

□ Korte, gladde luchtafvoerpijp.
□ Zo min mogelijk bochten.
□ Zo groot mogelijke buisdiameter en grote bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

⚠ De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

□ Ronde buizen:
wij adviseren een inwendige diameter van 150 mm, echter minstens 120 mm.

□ Platte kanalen moeten een gelijkwaardige inwendige diameter als ronde buizen hebben. Ze dienen geen scherpe bochten te hebben.

∅ 120 mm ca. 113 cm²

∅ 150 mm ca. 177 cm ^3

□ Bij afwijkende buisdiameters: dichtstrips gebruiken.

□ Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.

Gebruik met circulatielucht

□ Installatietoebehoren voor recirculatie.

Recirculatie-kanaal

AD260/261-112 voor een plafondhoogte van 2,23 - 2,65 m

AD260/261-122 voor een plafondhoogte van 2,49 - 3,05 m.

□ Met een koolstofffilter, indien gebruik met afvoerlucht niet mogelijk is.

or van or van er,

Aansluiting luchtafvoerpijp ∅ 150 mm:

□ Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen.

Aansluiting luchtafvoerpijp ∅ 120 mm:

□ Verloopstuk rechtstreeks aan de luchtaansluiting bevestigen.

□ Luchtafvoerbuis bevestigen aan het verloopstuk.

AD 260/261-112 = 779 -1199 AD 260/261-122 = 1039 -1599 min. 650 260 280 500 700/900

Voor de montage

Voorbereiden van de muur

□ De muur moet vlak en loodrecht zijn.
□ Pluggen moet stevig kunnen worden bevestigd.

Gewicht in kg:

	Luchtavoer Luchtcirculatie
	20,570 cm	21,0
90 cm	22,0 22,5

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenafscherming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen.

⚠ Bij reparaties moet de wasemafzuig-kap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.

In de installatie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.

⚠ Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.

Inbouwen

De wasemafzuigkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiksaanwijzing).

2. Van het plafond tot aan de onderkant van de wasemafzuigkap een middellijn op de muur aftekenen.

3. Met behulp van het sjabloon plaatsen voor de schroeven op de muur aftekenen en de omtrek aftekenen om het ophangen te vergemakkelijken.

⚠️ Minimumafstand in acht nemen van 550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.

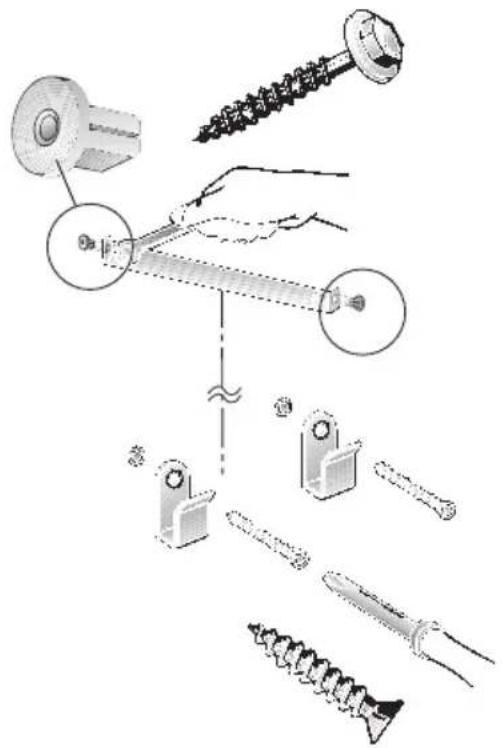

1. 4 gaten voor de wasemafzuigkap en twee gaten voor de afscherming van de schoorsteen ∅ 8 mm boren en pluggen volledig in de muur duwen.

30 216 172 476 36,5 400 min.550 Elektro min.650 Gas

Opmerking: let op eventueel te monteren extra toebehoren.

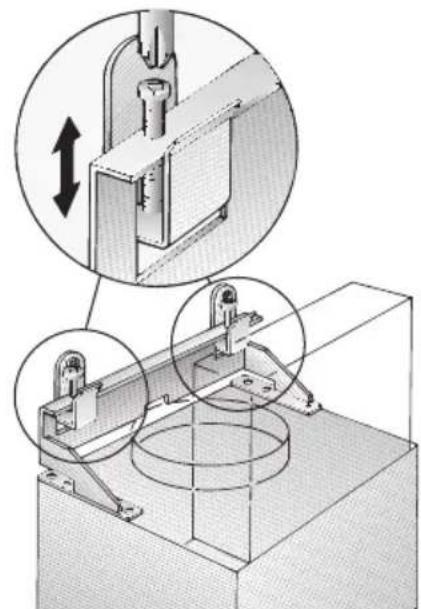

1. Klik de twee meegeleverde afstandhouders vast in de bevestigingshaak voor het schoorsteenafschermstuk. De bevestigingshaak voor het schoorsteenafschermstuk vastschroeven met 2 zeskantschroeven.

1. De wasemafzuigkap ophangen. Met de instelschroeven de juiste hoogte en horizontale positie bepalen.

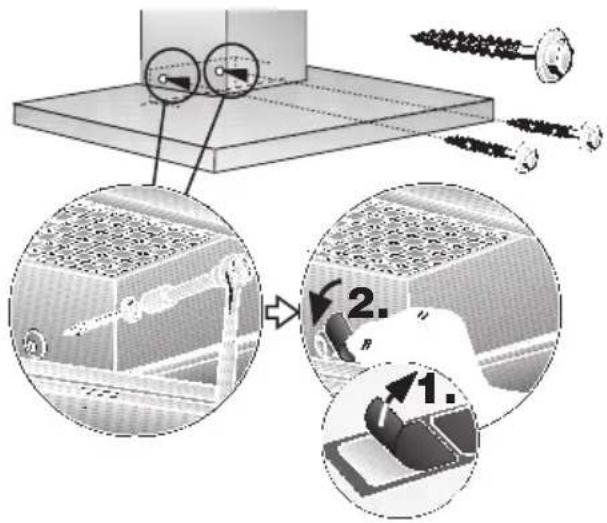

1. De onderste schroeven (zeskantschroeven) vastdraaien.

2. Plak beschermfolie over de gaten van de 2 onderste bevestigingsschroeven in het veiligheidsrooster.

1. Buisverbinding tot stand brengen.

2. Elektrische verbinding tot stand brengen.

3. Beschermfolie van beide schoorsteenafschermstukken verwijderen.

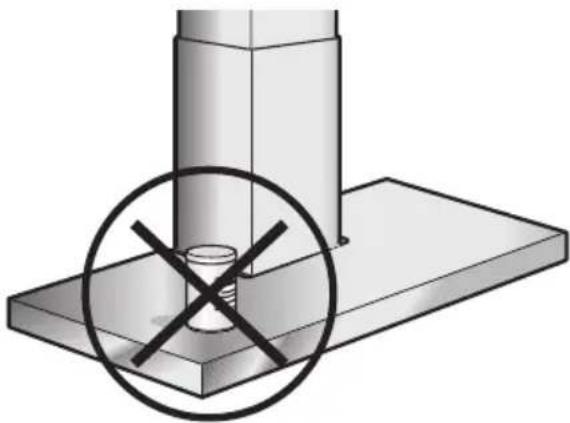

⚠️ Voorkom beschadiging van de kwetsbare edelstalen oppervlakken.

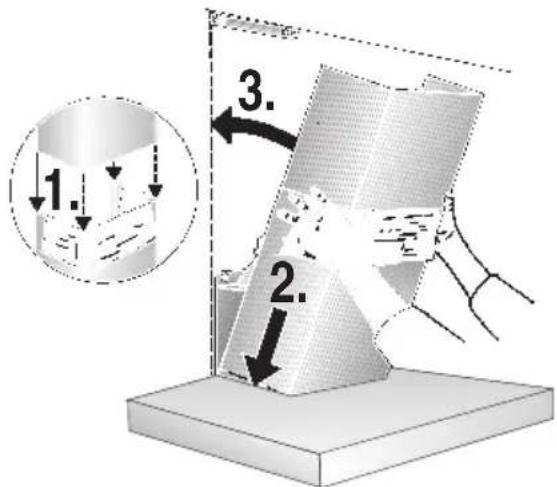

1. De beide delen van de schoorsteenafscherming in elkaar schuiven (openingen op het bovenste telescoopdeel naar beneden) en in de uitsparing op de wasemafzuigkap plaatsen.

⚠️ Voorkom beschadiging bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescherming over de rand van de onderste schoorsteenafscherming te leggen.

1. 2. 3.

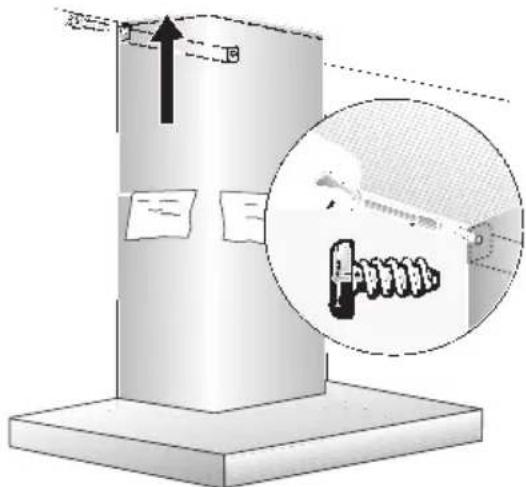

1. Het bovenste deel omhoog tillen en met twee schroeven opzij op de bevestigingshaak schroeven.

1. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).
