GEBRUIKSAANWIJZING AF-S DX MICRO- NIKKOR 40MM F/2.8G NIKON

Jp En De Fr Es Sv Ru Nl Pt Pb It Cz Sk Ro Ua Ck Ch Kr Id 60

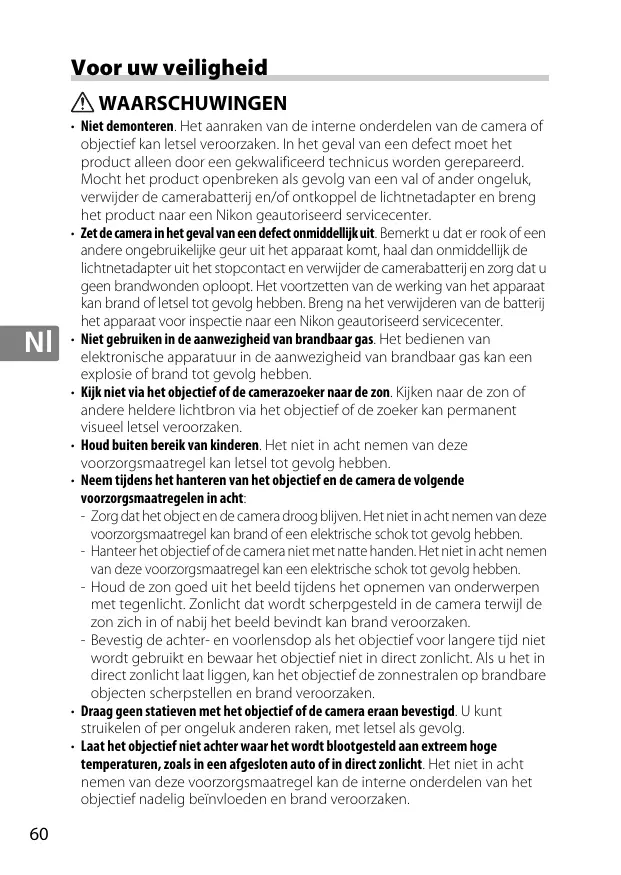

Voor uw veiligheid WAARSCHUWINGEN

• Niet demonteren. Het aanraken van de interne onderdelen van de camera of objectief kan letsel veroorzaken. In het geval van een defect moet het product alleen door een gekwalificeerd technicus worden gerepareerd. Mocht het product openbreken als gevolg van een val of ander ongeluk, verwijder de camerabatterij en/of ontkoppel de lichtnetadapter en breng het product naar een Nikon geautoriseerd servicecenter. • Zet de camera in het geval van een defect onmiddellijk uit. Bemerkt u dat er rook of een andere ongebruikelijke geur uit het apparaat komt, haal dan onmiddellijk de lichtnetadapter uit het stopcontact en verwijder de camerabatterij en zorg dat u geen brandwonden oploopt. Het voortzetten van de werking van het apparaat kan brand of letsel tot gevolg hebben. Breng na het verwijderen van de batterij het apparaat voor inspectie naar een Nikon geautoriseerd servicecenter. • Niet gebruiken in de aanwezigheid van brandbaar gas. Het bedienen van elektronische apparatuur in de aanwezigheid van brandbaar gas kan een explosie of brand tot gevolg hebben. • Kijk niet via het objectief of de camerazoeker naar de zon. Kijken naar de zon of andere heldere lichtbron via het objectief of de zoeker kan permanent visueel letsel veroorzaken. • Houd buiten bereik van kinderen. Het niet in acht nemen van deze voorzorgsmaatregel kan letsel tot gevolg hebben. • Neem tijdens het hanteren van het objectief en de camera de volgende voorzorgsmaatregelen in acht: - Zorg dat het object en de camera droog blijven. Het niet in acht nemen van deze voorzorgsmaatregel kan brand of een elektrische schok tot gevolg hebben. - Hanteer het objectief of de camera niet met natte handen. Het niet in acht nemen van deze voorzorgsmaatregel kan een elektrische schok tot gevolg hebben. - Houd de zon goed uit het beeld tijdens het opnemen van onderwerpen met tegenlicht. Zonlicht dat wordt scherpgesteld in de camera terwijl de zon zich in of nabij het beeld bevindt kan brand veroorzaken. - Bevestig de achter- en voorlensdop als het objectief voor langere tijd niet wordt gebruikt en bewaar het objectief niet in direct zonlicht. Als u het in direct zonlicht laat liggen, kan het objectief de zonnestralen op brandbare objecten scherpstellen en brand veroorzaken. • Draag geen statieven met het objectief of de camera eraan bevestigd. U kunt struikelen of per ongeluk anderen raken, met letsel als gevolg. • Laat het objectief niet achter waar het wordt blootgesteld aan extreem hoge temperaturen, zoals in een afgesloten auto of in direct zonlicht. Het niet in acht nemen van deze voorzorgsmaatregel kan de interne onderdelen van het objectief nadelig beïnvloeden en brand veroorzaken.

Bedankt voor het aanschaffen van een AF-S DX Micro NIKKOR 40mm f/2.8G objectief. Lees voor het gebruik van dit product zowel deze instructies als de camerahandleiding aandachtig door. Opmerking: DX-objectieven kunnen alleen voor digitale reflexcamera's in DXformaat worden gebruikt, zoals de D7000 of D300 serie. De beeldhoek van een objectief op een camera in DX-formaat is gelijkwaardig aan een objectief met een brandpuntsafstand van 1,5 of langer, gemonteerd op een 35 mm formaat camera.

■ Onderdelen van het objectief q we

q Zonnekap 65 w Uitlijnmarkering op zonnekap .... 65 e Vergendelmarkering op zonnekap 65 r Bevestigingsmarkering voor zonnekap 65 t Scherpstelring 63 y Aanduiding voor scherpstelafstand u Objectief montagemarkering 62

i Rubberen afdichting voor objectiefbevestiging 66 o CPU-contacten 66 !0 Schakelaar voor scherpstelstand 63 !1 Schakelaar scherpstellimiet63 !2 Aanduiding reproductieverhouding64 !3 Markering voor scherpstelafstand 64

Jp En De Fr Es Sv Ru Nl Pt Pb It Cz Sk Ro Ua Ck Ch Kr Id 61

Jp En De Fr Es Sv Ru Nl Pt Pb It Cz Sk Ro Ua Ck Ch Kr Id 62

■ Het objectief bevestigen en verwijderen Het objectief bevestigen z Zet de camera uit en verwijder de bodydop van de camera. x Verwijder de achterste objectiefdop. c Bevestig het objectief. Positioneer het objectief in de bajonetvatting van de camera, waarbij de objectiefbevestigingsmarkering op één lijn ligt met de montagemarkering op de camerabody en draai vervolgens het objectief met de wijzers van de klok mee, totdat deze met de objectiefbevestigingsmarkering bovenaan op zijn plaats klikt.

Het verwijderen van het objectief z Zet de camera uit. x Verwijder het objectief. Druk, tijdens het met de klok mee draaien van het objectief, op de objectiefontgrendeling om het objectief te verwijderen.

■ Scherpstellen Ondersteunde scherpstelstanden worden in de volgende tabel getoond (zie de camerahandleiding voor informatie over de scherpstelmodi van de camera). Camerascherpstelstand

AF MF Objectiefscherpstelstand M/A M Autofocus Handmatige scherpstelling met met handcorrectie elektronische afstandsmeter Handmatige scherpstelling met elektronische afstandsmeter

M/A (Autofocus met handcorrectie) Om scherp te stellen met behulp van autofocus met handcorrectie (M/A): z Schuif de schakelaar voor scherpstelstand van het objectief naar M/A.

x Scherpstellen. Indien gewenst, kan autofocus worden overgenomen door aan de scherpstelring van het objectief te draaien terwijl de ontspanknop half wordt ingedrukt (of, als de camera is uitgerust met een AF-ON-knop, terwijl de AF-ON-knop wordt ingedrukt). Druk, om opnieuw scherp te stellen met behulp van autofocus, de ontspanknop half in of druk nogmaals op de AF-ON-knop.

De schakelaar voor de scherpstellimiet Deze schakelaar bepaalt de limieten voor de scherpstelafstand voor autofocus. FULL: Selecteer deze optie voor onderwerpen die zich op een afstand van minder dan 0,2 m bevinden. ∞–0,2 m: Indien uw onderwerp zich altijd op een afstand van ten minste 0,2 m bevindt, selecteer deze optie om sneller te kunnen scherpstellen.

■ Diafragma Diafragma wordt met behulp van de camerabesturingen aangepast. Indien de camera zich in de belichtingsstand A of M bevindt, wordt het diafragma automatisch aangepast door maximaal 1,2 stops om dezelfde effectieve f- waarde bij verschillende scherpstelafstanden te behouden.

■ Scherptediepte Als de camera over voorbeeld scherptediepte beschikt (stop omlaag), kan scherptediepte ook als voorbeeld in de zoeker worden bekeken.

Jp En De Fr Es Sv Ru Nl Pt Pb It Cz Sk Ro Ua Ck Ch Kr Id 63

Jp En De Fr Es Sv Ru Nl Pt Pb It Cz Sk Ro Ua Ck Ch Kr Id 64

■ Reproductieverhouding De reproductieverhouding is de verhouding van de ogenschijnlijke grootte van een voorwerp ten opzichte van de werkelijke grootte. Als bijvoorbeeld het beeld op de beeldsensor een derde van de werkelijke grootte betreft, dan is de reproductieverhouding 1:3. Indien gewenst kan de reproductieverhouding worden geselecteerd met behulp van de aanduiding voor de reproductieverhouding. Voorbeeld: Gebruik van de aanduiding voor de reproductieverhouding Om een reproductieverhouding van 1:3 te maken, selecteer handmatige scherpstelling en draai aan de scherpstelring totdat de markering voor de scherpstelafstand op één lijn ligt met nummer “3” in de aanduiding voor de reproductieverhouding, en beweeg vervolgens de camera naar voren of achteren totdat het onderwerp is scherpgesteld.

■ Close-ups en reproductiewerk Monteer de camera op een statief en gebruik een kabelontspanner of verlengsnoer om onscherpte veroorzaakt door cameratrilling te voorkomen. Close-ups worden doorgaans in verband gebracht met extreem ondiepe scherptedieptes; voor grotere scherptedieptes, stop het objectief, kies langere belichtingstijden en positioneer de camera zodanig, dat het filmvlak parallel ligt ten opzichte van het deel van het onderwerp dat u wenst te fotograferen. Let er bij het gebruik van een zonnekap op dat de kap het onderwerp niet aanraakt.

■ Belichtingsfactor De f-waarde van het objectief duidt de helderheid van het onderwerp aan bij een oneindige scherpstelafstand; hogere reproductieverhoudingen resulteren in verminderde helderheid van het onderwerp. De werkelijke helderheid wordt aangeduid als de “effectieve f-waarde” en de hoeveelheid waarmee de belichtingscompensatie moet worden verhoogd om rekening te houden met de verloren helderheid, als de “belichtingsfactor”.

■ Het wijzigen van de effectieve f-waarde Hoe hoger de reproductieverhouding (hoe korter de scherpstelafstand) van dit objectief, des te donkerder het beeld dat op de beeldsensor valt en hoe hoger de effectieve f-waarde is (zie de afbeelding op pagina 164). De camera compenseert dit effect automatisch bij het meten van de belichting of het aanpassen van de flitsuitvoer met behulp van DDL-flitssturing en toont de aangepaste waarde voor diafragma in het bedieningspaneel en de zoekerweergaves.

■ Ingebouwde flitser Maak opnames bij een bereik van 0,6 m of meer bij het gebruik van de ingebouwde flitser op camera’s die zijn uitgerust met een ingebouwde flitser en verwijder de zonnekap om vignettering te voorkomen (schaduwen daar waar het uiteinde van de lens de ingebouwde flitser verduisterd).

■ De zonnekap De zonnekap beschermt het objectief en blokkeert dwaallicht dat anders lichtvlekken of beeldschaduwen veroorzaakt. Lijn de vergrendelmarkering op de zonnekap (—{) uit met bevestigingsmarkering voor de zonnekap (●) op het objectief (e).

Houd, bij het bevestigen of verwijderen van de kap, deze vlakbij het symbool op de bijbehorende basis om te stevig vastpakken te vermijden. Vignettering kan zich voordoen als de kap niet juist is bevestigd. Wanneer niet in gebruik, kan de kap worden omgedraaid en gemonteerd op het objectief. Als de kap wordt omgedraaid, kan het door middel van draaien worden bevestigd en verwijderd terwijl het vlakbij de vergrendelingsmarkering wordt gehouden (—{).

Jp En De Fr Es Sv Ru Nl Pt Pb It Cz Sk Ro Ua Ck Ch Kr Id 65

Jp En De Fr Es Sv Ru Nl Pt Pb It Cz Sk Ro Ua Ck Ch Kr Id 66

■ Onderhoud objectief • Pak of houd het objectief of de camera niet alleen met behulp van de zonnekap vast. • Houd de CPU-contacten schoon. • Mocht de rubberen afdichting voor objectiefbevestiging beschadigt zijn, staak onmiddellijk het gebruik en breng het objectief voor reparatie naar een Nikon geautoriseerd servicecenter. • Gebruik een blaasbalgje om stof en pluizen van de objectiefoppervlakken te verwijderen. Voor het verwijderen van vlekken en vingerafdrukken moet u een kleine hoeveelheid ethanol of objectiefreiniger op een zachte, schone katoenen doek of objectief reinigingsdoekje aanbrengen en reinig met een draaiende beweging vanuit het midden naar buiten toe. Zorg dat er geen vegen achterblijven en raak het glas niet met uw vingers aan. • Gebruik voor het reinigen van het objectief nooit organische oplosmiddelen zoals verfthinner of benzeen. • De zonnekap of NC filters kunnen worden gebruikt ter bescherming van het voorste objectiefelement. • Bevestig de voor- en achterlensdoppen voordat u het objectief in het flexibele tasje plaatst. • Als het objectief voor langere tijd niet wordt gebruikt, moet u het op een koele en droge plaats bewaren. Zo voorkomt u schimmel en roest. Bewaar niet in direct zonlicht of in combinatie met mottenballen van nafta of kamfer. • Zorg dat het objectief droog blijft. Het roesten van het interne mechanisme kan onherstelbare schade veroorzaken. • Het objectief achterlaten op extreem hete locaties kan schade veroorzaken of onderdelen gemaakt van versterkt plastic kunnen kromtrekken.

■ Meegeleverde accessoires • • • •

52 mm makkelijk te bevestigen voorste objectiefdop LC-52 Achterste objectiefdop LF-4 Bajonetkap HB-61 Flexibel objectiefetui CL-0915

■ Compatibele accessoires • 52 mm vastschroefbare filters

■ Specificaties Type

Type G AF-S DX Micro NIKKOR objectief met ingebouwde CPU en F-vatting

Objectiefconstructie

9 elementen in 7 groepen

Aanduiding reproductieverhouding

Met Silent Wave Motor aangestuurde autofocus met afzonderlijke scherpstelring voor handmatige scherpstelling

Aanduiding voor scherpstelafstand

0,163 m tot oneindig (∞)

Schakelaar scherpstellimiet

Twee standen: FULL (∞– 0,163 m) en ∞– 0,2 m

Maat voor filters/ voorzetlenzen

Ca. 68,5 mm diameter × 64,5 mm (afstand vanaf objectiefbevestigingsvlak van de camera)

Nikon behoudt zich het recht de specificaties van de hardware, zoals beschreven in deze handleiding, te allen tijde zonder voorafgaande kennisgeving te wijzigen.
