MANUAL DE USUARIO AF-S DX MICRO- NIKKOR 40MM F/2.8G NIKON

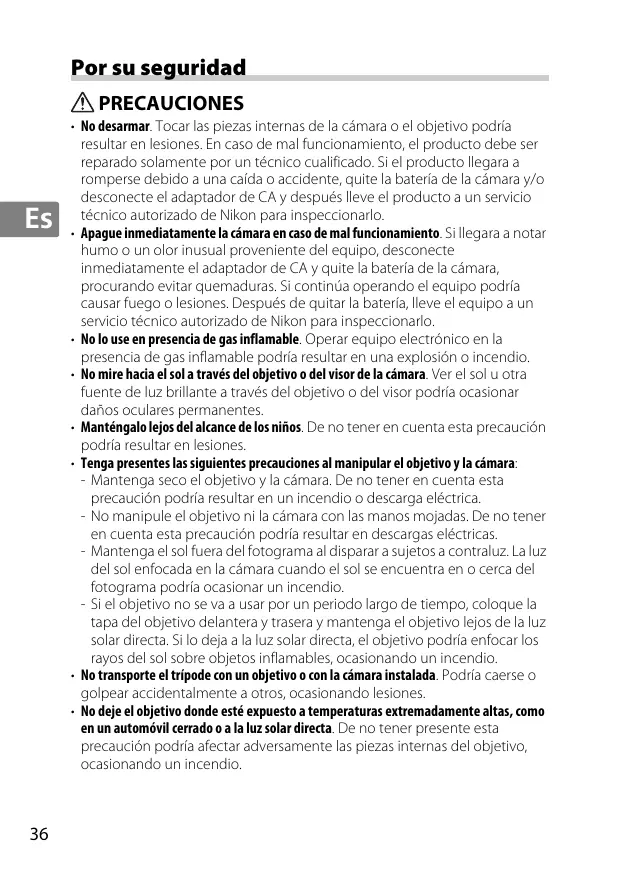

Por su seguridad PRECAUCIONES

• No desarmar. Tocar las piezas internas de la cámara o el objetivo podría resultar en lesiones. En caso de mal funcionamiento, el producto debe ser reparado solamente por un técnico cualificado. Si el producto llegara a romperse debido a una caída o accidente, quite la batería de la cámara y/o desconecte el adaptador de CA y después lleve el producto a un servicio técnico autorizado de Nikon para inspeccionarlo.

• Apague inmediatamente la cámara en caso de mal funcionamiento. Si llegara a notar humo o un olor inusual proveniente del equipo, desconecte inmediatamente el adaptador de CA y quite la batería de la cámara, procurando evitar quemaduras. Si continúa operando el equipo podría causar fuego o lesiones. Después de quitar la batería, lleve el equipo a un servicio técnico autorizado de Nikon para inspeccionarlo. • No lo use en presencia de gas inflamable. Operar equipo electrónico en la presencia de gas inflamable podría resultar en una explosión o incendio. • No mire hacia el sol a través del objetivo o del visor de la cámara. Ver el sol u otra fuente de luz brillante a través del objetivo o del visor podría ocasionar daños oculares permanentes. • Manténgalo lejos del alcance de los niños. De no tener en cuenta esta precaución podría resultar en lesiones. • Tenga presentes las siguientes precauciones al manipular el objetivo y la cámara: - Mantenga seco el objetivo y la cámara. De no tener en cuenta esta precaución podría resultar en un incendio o descarga eléctrica. - No manipule el objetivo ni la cámara con las manos mojadas. De no tener en cuenta esta precaución podría resultar en descargas eléctricas. - Mantenga el sol fuera del fotograma al disparar a sujetos a contraluz. La luz del sol enfocada en la cámara cuando el sol se encuentra en o cerca del fotograma podría ocasionar un incendio. - Si el objetivo no se va a usar por un periodo largo de tiempo, coloque la tapa del objetivo delantera y trasera y mantenga el objetivo lejos de la luz solar directa. Si lo deja a la luz solar directa, el objetivo podría enfocar los rayos del sol sobre objetos inflamables, ocasionando un incendio. • No transporte el trípode con un objetivo o con la cámara instalada. Podría caerse o golpear accidentalmente a otros, ocasionando lesiones. • No deje el objetivo donde esté expuesto a temperaturas extremadamente altas, como en un automóvil cerrado o a la luz solar directa. De no tener presente esta precaución podría afectar adversamente las piezas internas del objetivo, ocasionando un incendio.

Le agradecemos el haber adquirido un objetivo AF-S DX Micro

NIKKOR 40 mm f/2.8G. Antes de usar este producto, lea cuidadosamente tanto estas instrucciones como las del manual de la cámara. Nota: los objetivos DX son para usarse solamente con las cámaras digitales réflex de objetivo único de formato DX como las de la serie D300 o D7000. El ángulo de visualización de un objetivo en una cámara de formato DX es equivalente al de un objetivo con una distancia focal de aproximadamente 1,5 × mayor montado en una cámara de formato de 35 mm.

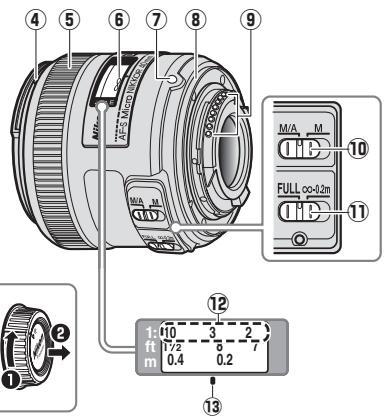

■ Partes del objetivo q we

Junta de goma de montaje del objetivo 42

Contactos de CPU42 Interruptor de modo de enfoque...39 Interruptor de límite de enfoque39 Indicador de relación de reproducción 40 enfoque u Marca de montaje de objetivo....38 !3 Marca de distancia de enfoque...40

q Parasol de objetivo 41 i w Marca de alineación del parasol41 o e Marca de bloqueo del parasol...41 !0 r Marca de montaje del parasol...41 !1 t Anillo de enfoque39

!2 y Indicador de distancia de

■ Montaje y desmontaje del objetivo

Montaje del objetivo z Apague la cámara y quite la tapa del cuerpo de la cámara. x Extraiga la tapa trasera del objetivo. c Monte el objetivo. Alinee la marca de montaje del objetivo con la marca de montaje en el cuerpo de la cámara, posicione el objetivo en la bayoneta de la cámara y después gire el objetivo en el sentido contrario al de las manecillas del reloj hasta que haga clic con la marca de montaje del objetivo en la parte superior.

Desmontaje del objetivo z Apague la cámara. x Desmonte el objetivo.

Para desmontar el objetivo, pulse el botón de liberación del objetivo mientras lo gira en el sentido de las manecillas del reloj.

Los modos de enfoque compatibles se muestran en la siguiente tabla (para más información sobre los modos de enfoque de la cámara, consulte el manual de la cámara). Modo de enfoque de cámara

AF MF Modo de enfoque del objetivo

M/A M Autofoco con anulación Enfoque manual con manual telémetro electrónico Enfoque manual con telémetro electrónico

M/A (Autofoco con anulación manual)

Para enfocar usando la función de autofoco con anulación manual (M/A):

z Deslice el interruptor de modo de enfoque hacia M/A. x Enfoque.

Si lo desea, el autofoco puede ser controlado manualmente girando el anillo de enfoque del objetivo mientras pulsa el disparador hasta la mitad (o, si la cámara está equipada con un botón AF-ON, cuando se pulse el botón AF-ON). Para volver a enfocar usando el autofoco, pulse el disparador hasta la mitad o pulse nuevamente el botón AF-ON.

Interruptor de límite de enfoque

Este interruptor determina los límites de distancia de enfoque para el autofoco. FULL: Seleccione esta opción para sujetos que puedan estar a menos de 0,2 m (0,7 pie). ∞ –0,2 m: Si el sujeto estará siempre a una distancia de al menos 0,2 m (0,7 pie), seleccione esta opción para que el enfoque sea más rápido.

El diafragma se ajusta usando los controles de la cámara. Si la cámara se encuentra en el modo de exposición A o M, el diafragma se ajustará automáticamente hasta en 1,2 aberturas para mantener el mismo número f efectivo a diferentes distancias de enfoque.

■ Profundidad de campo

Si la cámara cuenta con vista previa de la profundidad de campo (reducción de apertura de diafragma), la profundidad del campo también puede visualizarse previamente en el visor.

■ Relación de reproducción

La relación de reproducción es la relación del tamaño aparente de un objeto en relación a su tamaño real. Si, por ejemplo, la imagen en el sensor de imagen es un tercio del tamaño real, la relación de reproducción es de 1: 3. Si se desea, la relación de reproducción se puede seleccionar usando el indicador de relación de reproducción. Ejemplo: Uso del indicador de relación de reproducción Para disparar a una relación de reproducción de 1: 3, seleccione el enfoque manual y gire el anillo de enfoque hasta que la marca de distancia de enfoque esté alineada con el número “3” en el indicador de relación de reproducción, después mueva la cámara hacia delante o hacia atrás hasta que el sujeto esté enfocado.

■ Primeros planos y trabajo de reproducción

Para evitar el difuminado de las imágenes ocasionado por el movimiento de la cámara, móntela sobre un trípode y utilice un cable de obturación o un cable de control remoto. Los primeros planos generalmente están asociados con profundidades de campo extremadamente bajas; para profundidades superiores, reduzca la abertura del objetivo, seleccione tiempos de exposición más largos y posicione la cámara de tal modo que el plano focal esté paralelo a la porción del sujeto que desea fotografiar. Cuando use un parasol, tenga cuidado de que éste no toque el sujeto.

■ Factor de exposición

El número f del objetivo indica el brillo del sujeto a una distancia de enfoque de infinito; las relaciones de reproducción superiores dan como resultado sujetos con brillo reducido. El brillo real es conocido como “número f efectivo”, y la cantidad que la compensación de la exposición tiene que incrementarse para contabilizar la pérdida del brillo como “factor de exposición”.

■ Cambios en el número f efectivo

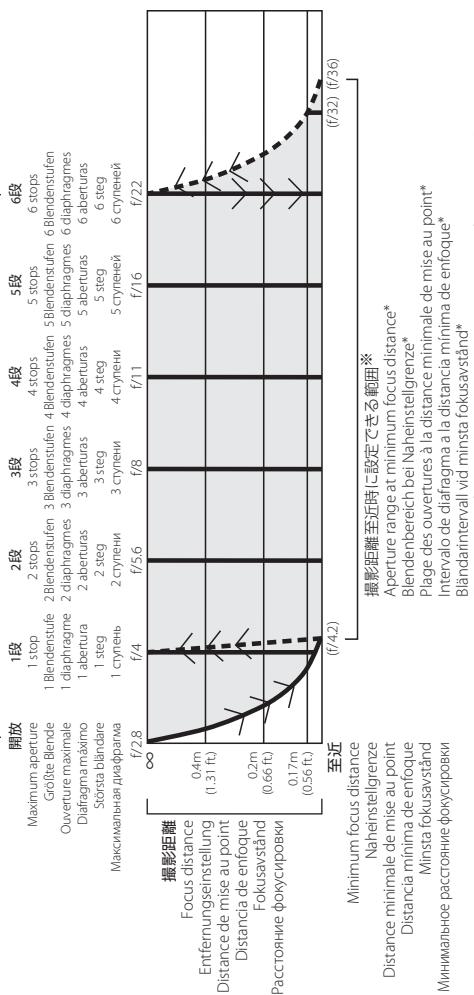

Con este objetivo, cuanto mayor sea la relación de reproducción (distancia de enfoque más corta), más oscura será la imagen que es captada por el sensor de imagen y más grande será el número f efectivo (vea la figura presente en la página 162). La cámara automáticamente compensa este efecto al medir la exposición o al ajustar la potencia del flash usando el control del flash TTL y muestra el valor ajustado para el diafragma en el panel de control y en la pantalla del visor.

■ Unidades de flash incorporado

Al usar el flash incorporado en las cámaras equipadas con una unidad de flash incorporada, dispare en un rango de 0,6 m (2 pie) o más y quite el parasol para evitar el viñeteado (sombras creadas donde el extremo del objetivo oscurece el flash incorporado).

■ Parasol del objetivo

El parasol protege al objetivo y bloquea la luz directa que podría ocasionar destello o fantasma. Alinee la marca de bloqueo del parasol (—{) con la marca de montaje del parasol (●) en el objetivo (e).

Al montar o quitar el parasol, sujételo cerca del símbolo sobre su base y evite apretarlo demasiado fuerte. El viñeteado puede presentarse si el parasol no está instalado correctamente.

El parasol se puede invertir y montar sobre el objetivo cuando no esté en uso. Al invertir el parasol, se puede instalar y quitar girándolo mientras lo sujeta cerca de la marca de bloqueo (—{).

■ Cuidado del objetivo

• No recoja o sujete el objetivo o la cámara usando solamente el parasol de objetivo. • Mantenga los contactos CPU limpios. • Si se daña la junta de goma de montaje del objetivo, deje de usarlo inmediatamente y lleve el objetivo al servicio técnico autorizado de Nikon para repararlo. • Use un soplador para quitar el polvo y la pelusa de la superficie del objetivo. Para quitar tizna y las huellas dactilares, aplique una pequeña cantidad de etanol o limpiador para objetivo en un paño de algodón limpio o en un papel de limpieza de objetivo y limpie del centro hacia afuera usando movimientos circulares, teniendo cuidado de no dejar manchas ni de tocar el cristal con sus dedos. • Nunca use solventes orgánicos como el disolvente de pintura o benceno para limpiar el objetivo. • El parasol o los filtros NC se pueden usar para proteger el elemento delantero del objetivo. • Coloque la tapa delantera y trasera antes de colocar el objetivo en su bolsa flexible. • Si el objetivo no se va a usar durante un periodo prolongado de tiempo, guárdelo en un lugar frío y seco para evitar la formación de moho y corrosión. No lo guarde a la luz solar directa o con bolas para polilla de alcanfor o de naftalina. • Mantenga el objetivo seco. La oxidación del mecanismo interno puede ocasionar daños irreparables. • Dejar el objetivo en lugares extremadamente calientes podría averiar o deformar las piezas hechas de plástico reforzado.

■ Accesorios suministrados

Tapa frontal a presión del objetivo de 52 mm LC-52

Tapa trasera del objetivo LF-4 Parasol de bayoneta HB-61 Bolsa flexible para objetivo CL-0915

■ Accesorios compatibles

• Filtros con rosca de 52 mm

Objetivo NIKKOR tipo G AF-S DX Micro con CPU

integrado y montura F Longitud focal

Construcción de objetivo

9 elementos en 7 grupos

Indicador de relación de reproducción

Información de distancia

Autofoco controlado por Motor Silent Wave con anillo de enfoque separado para el enfoque manual

Indicador de distancia de enfoque

Distancia de enfoque mínima 0,163 m/0,53 pie (1:1)

Cuchillas del diafragma

7 (apertura de diafragma redondeada)

Completamente automático

Interruptor de límite de enfoque

Dos posiciones: FULL (COMPLETO) (∞– 0,163 m) y

Tamaño de accesorio del filtro 52 mm (P=0,75 mm)

Aprox. 68,5 mm de diámetro × 64,5 mm (distancia a partir de la brida de montura del objetivo)

Nikon se reserva el derecho de cambiar las especificaciones del hardware descritas en este manual en cualquier momento y sin previo aviso.

7 (abertura de diafragma circular)

Totalmente automático

7 (abertura de diafragma circular)

Totalmente automático
