MODE D'EMPLOI AF-S DX MICRO- NIKKOR 40MM F/2.8G NIKON

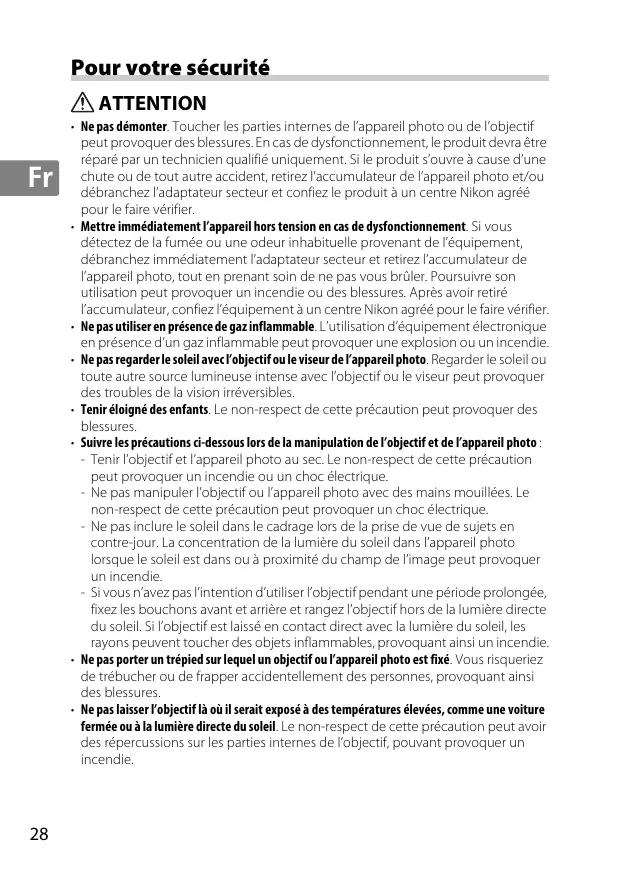

Pour votre sécurité ATTENTION

• Ne pas démonter. Toucher les parties internes de l’appareil photo ou de l’objectif peut provoquer des blessures. En cas de dysfonctionnement, le produit devra être réparé par un technicien qualifié uniquement. Si le produit s’ouvre à cause d’une chute ou de tout autre accident, retirez l’accumulateur de l’appareil photo et/ou débranchez l’adaptateur secteur et confiez le produit à un centre Nikon agréé pour le faire vérifier.

• Mettre immédiatement l’appareil hors tension en cas de dysfonctionnement. Si vous détectez de la fumée ou une odeur inhabituelle provenant de l’équipement, débranchez immédiatement l’adaptateur secteur et retirez l’accumulateur de l’appareil photo, tout en prenant soin de ne pas vous brûler. Poursuivre son utilisation peut provoquer un incendie ou des blessures. Après avoir retiré l’accumulateur, confiez l’équipement à un centre Nikon agréé pour le faire vérifier. • Ne pas utiliser en présence de gaz inflammable. L’utilisation d’équipement électronique en présence d’un gaz inflammable peut provoquer une explosion ou un incendie. • Ne pas regarder le soleil avec l’objectif ou le viseur de l’appareil photo. Regarder le soleil ou toute autre source lumineuse intense avec l’objectif ou le viseur peut provoquer des troubles de la vision irréversibles. • Tenir éloigné des enfants. Le non-respect de cette précaution peut provoquer des blessures. • Suivre les précautions ci-dessous lors de la manipulation de l’objectif et de l’appareil photo : - Tenir l’objectif et l’appareil photo au sec. Le non-respect de cette précaution peut provoquer un incendie ou un choc électrique. - Ne pas manipuler l’objectif ou l’appareil photo avec des mains mouillées. Le non-respect de cette précaution peut provoquer un choc électrique. - Ne pas inclure le soleil dans le cadrage lors de la prise de vue de sujets en contre-jour. La concentration de la lumière du soleil dans l’appareil photo lorsque le soleil est dans ou à proximité du champ de l’image peut provoquer un incendie. - Si vous n’avez pas l’intention d’utiliser l’objectif pendant une période prolongée, fixez les bouchons avant et arrière et rangez l’objectif hors de la lumière directe du soleil. Si l’objectif est laissé en contact direct avec la lumière du soleil, les rayons peuvent toucher des objets inflammables, provoquant ainsi un incendie. • Ne pas porter un trépied sur lequel un objectif ou l’appareil photo est fixé. Vous risqueriez de trébucher ou de frapper accidentellement des personnes, provoquant ainsi des blessures. • Ne pas laisser l’objectif là où il serait exposé à des températures élevées, comme une voiture fermée ou à la lumière directe du soleil. Le non-respect de cette précaution peut avoir des répercussions sur les parties internes de l’objectif, pouvant provoquer un incendie.

Nous vous remercions d’avoir acheté l’objectif AF-S DX Micro

NIKKOR 40 mm f/2.8G. Avant d’utiliser ce produit, veuillez lire attentivement ces instructions et le manuel de l’appareil photo. Remarque : les objectifs DX ne doivent être utilisés qu’avec des appareils photo numériques reflex de format DX tels que la gamme D300 ou D7000. L’angle de champ d’un objectif sur un appareil photo au format DX est équivalent à celui d’un objectif avec une focale environ 1,5 × plus longue monté sur un appareil photo au format 24×36 mm.

■ Parties de l’objectif q we

q Parasoleil 33 i Joint en caoutchouc de la monture d’objectif 34 w Repère d’alignement du parasoleil33 o Contacts du microprocesseur...34 e Repère de verrouillage du

!0 Commutateur de mode de mise parasoleil33

r Repère de montage du parasoleil...33 !1 Commutateur de la limite de mise au point31 t Bague de mise au point 31

Indicateur du rapport de !2 Indicateur de distance de mise au y point

u Repère de montage de l’objectif30

!3 Repère de distance de mise au point32

■ Fixer et retirer l’objectif

Fixer l’objectif z Mettez l’appareil photo hors tension et retirez le bouchon de boîtier de l’appareil.

x Retirez le bouchon arrière de l’objectif. c Fixez l’objectif.

En maintenant le repère de montage de l’objectif aligné avec le repère de montage sur le boîtier de l’appareil photo, positionnez l’objectif dans la monture à baïonnette de l’appareil puis faites tourner l’objectif dans le sens opposé des aiguilles d’une montre jusqu’à ce qu’il s'emboîte, le repère de montage de l’objectif vers le haut.

Retirer l’objectif z Mettez l’appareil photo hors tension. x Retirez l’objectif.

Pour retirer l’objectif, appuyez sur la commande de déverrouillage de l’objectif tout en tournant l’objectif dans le sens des aiguilles d'une montre.

Les modes de mise au point pris en charge sont indiqués dans le tableau suivant (pour en savoir plus sur les modes de mise au point de l’appareil photo, consultez le manuel de ce dernier). Mode de mise au point de l’appareil photo

AF MF Mode de mise au point de l’objectif

M/A M Autofocus à priorité Mise au point manuelle avec manuelle télémètre électronique Mise au point manuelle avec télémètre électronique

M/A (Autofocus à priorité manuelle)

Pour faire la mise au point en utilisant l’autofocus à priorité manuelle (M/A) :

z Positionnez le commutateur de mode de mise au point de l’objectif sur M/A.

x Effectuez la mise au point.

Si vous le souhaitez, vous pouvez désactiver l’autofocus en pivotant la bague de mise au point de l’objectif avec le déclencheur appuyé à mi-course (ou avec la commande AF-ON appuyée, si l’appareil photo est pourvu d’une commande AF-ON). Pour refaire la mise au point avec l’autofocus, appuyez à mi-course sur le déclencheur ou appuyez de nouveau sur la commande AF-ON.

Commutateur de la limite de mise au point

Ce commutateur permet de définir les limites de la distance de mise au point en mode autofocus. FULL : sélectionnez cette option lorsque vous photographiez des sujets probablement situés à des distances inférieures à 0,2 m. ∞–0.2 m : si votre sujet se situe toujours à une distance égale ou supérieure à 0,2 m, sélectionnez cette option pour effectuer la mise au point plus rapidement.

Pour régler l’ouverture, utilisez les commandes de l’appareil photo. Si l’appareil photo est en mode d’exposition A ou M, il augmente automatiquement l’ouverture de 1,2 diaphragme maximum afin de conserver la même ouverture effective à différentes distances de mise au point.

■ Profondeur de champ

Si l’appareil photo offre un aperçu de la profondeur de champ (fermeture du diaphragme), il est possible d’avoir un aperçu de la profondeur de champ dans le viseur.

■ Rapport de reproduction

Le rapport de reproduction est le rapport entre la taille apparente d’un objet et sa taille réelle. Si, par exemple, l’image sur le capteur correspond à un tiers de la taille réelle, le rapport de reproduction est de 1 : 3. Si vous le souhaitez, vous pouvez sélectionner le rapport de reproduction à l’aide de l’indicateur du rapport de reproduction. Exemple : utilisation de l’indicateur du rapport de reproduction Pour photographier à un rapport de reproduction de 1 : 3, sélectionnez la mise au point manuelle et tournez la bague de mise au point jusqu’à ce que le repère de distance de mise au point s’aligne avec le chiffre « 3 » de l’indicateur du rapport de reproduction, puis déplacez l’appareil photo vers l’avant ou vers l’arrière jusqu’à ce que le sujet soit net.

■ Gros plans et travaux de reproduction

Pour éviter l’effet de flou provoqué par le bougé de l’appareil photo, fixez ce dernier sur un trépied et utilisez un déclencheur souple ou une télécommande filaire. En règle générale, les gros plans sont associés à de très faibles profondeurs de champ ; pour obtenir de plus grandes profondeurs de champ, choisissez une ouverture plus petite, des temps de pose plus longs, et positionnez l’appareil photo de façon à ce que le plan focal soit parallèle à la partie du sujet que vous souhaitez photographier. Si vous utilisez un parasoleil, veillez à ce que ce dernier ne touche pas le sujet.

■ Facteur d’exposition

L’ouverture de l’objectif indique la quantité de lumière émise par le sujet à une distance de mise au point égale à l’infini ; des rapports de reproduction élevés entraînent une baisse de la luminosité du sujet. La luminosité réelle est appelée « ouverture effective », et le niveau de correction d’exposition nécessaire pour compenser la perte de luminosité est appelé « facteur d’exposition ».

■ Modifications apportées à l’ouverture effective

Avec cet objectif, plus le rapport de reproduction est élevé (plus la distance de mise au point est courte), plus l’image acquise par le capteur est sombre et plus l’ouverture effective est élevée (reportez-vous au schéma de la page 162). L’appareil photo compense automatiquement cet effet lors de la mesure de l’exposition ou du réglage de l’intensité du flash à l’aide du contrôle de flash TTL, et indique la valeur d’ouverture modifiée sur l’écran de contrôle et dans le viseur.

Lors de l’utilisation du flash intégré sur les appareils photo équipés d’un flash intégré, photographiez à des distances de 0,6 m ou plus et retirez le parasoleil pour éviter l’effet de vignettage (ombres créées lorsque l’extrémité de l’objectif obscurcit le flash intégré).

Le parasoleil protège l’objectif et bloque la lumière diffuse pouvant causer de la lumière parasite ou une image fantôme. Alignez le repère de verrouillage du parasoleil (—{) sur le repère de montage du parasoleil (●) sur l’objectif (e).

Lors de la fixation ou du retrait du parasoleil, tenez-le près du symbole sur sa base, et évitez de le serrer trop fermement. Un vignettage peut se produire si le parasoleil n’est pas correctement attaché.

Le parasoleil peut être retourné et monté sur l’objectif lorsqu’il n’est pas utilisé. Lorsque le parasoleil est retourné, vous pouvez le fixer ou le retirer en le faisant pivoter tout en le tenant au niveau du repère de verrouillage (—{).

■ Entretien de l’objectif

• Ne prenez pas ou ne tenez pas l’objectif ou l’appareil photo en saisissant uniquement le parasoleil. • Maintenez les contacts du microprocesseur propres. • Si le joint en caoutchouc de la monture d’objectif est endommagé, cessez immédiatement l’utilisation et confiez l’objectif à un centre Nikon agréé pour le faire réparer. • Utilisez une soufflette pour enlever la poussière et les peluches sur la surface de l’objectif. Pour effacer les taches et les traces de doigt, imprégnez un morceau de tissu propre en coton avec une petite quantité d’éthanol ou de nettoyant pour objectif ou utilisez une lingette de nettoyage d’objectif, et nettoyez avec un mouvement circulaire à partir du centre vers l’extérieur, tout en prenant soin de ne pas laisser de taches, ni de toucher le verre avec vos doigts. • N’utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l’objectif. • Le parasoleil ou les filtres NC peuvent être utilisés pour protéger la lentille frontale. • Fixez les bouchons avant et arrière avant de placer l’objectif dans son étui. • Si vous n’avez pas l’intention d’utiliser l’objectif pendant une période prolongée, rangez-le dans un endroit frais et sec pour éviter la moisissure et la rouille. Ne pas ranger à la lumière directe du soleil ou avec des boules antimites de naphtaline ou de camphre. • Tenez l’objectif au sec. La formation de rouille sur le mécanisme interne peut causer des dégâts irréparables. • Laisser l’objectif dans des endroits extrêmement chauds peut endommager ou déformer les éléments composés de plastique renforcé.

■ Accessoires fournis

Bouchon avant d’objectif encliquetable 52 mm LC-52

Bouchon arrière d’objectif LF-4 Parasoleil à baïonnette HB-61 Étui souple pour objectif CL-0915

■ Accessoires compatibles

• Filtres à vis 52 mm

Objectif AF-S DX Micro NIKKOR de type G avec

microprocesseur intégré et monture F Focale

Construction optique

9 lentilles en 7 groupes

Indicateur du rapport de reproduction

Communiquée au boîtier de l’appareil photo

Autofocus commandé par un moteur ondulatoire silencieux (SWM) et bague de mise au point pour mise au point manuelle

Indicateur de distance de mise au

0,163 m à l’infini (∞) point Distance minimale de mise au point

Plage des ouvertures

Commutateur de la limite de mise Deux positions : FULL (∞– 0,163 m) et au point

∞– 0,2 m Diamètre de fixation pour filtre

Approx. 68,5 mm de diamètre × 64,5 mm

(distance à partir du plan d’appui de la monture d’objectif de l’appareil photo)

Nikon se réserve le droit de modifier les caractéristiques du matériel décrit dans ce manuel à tout moment et sans préavis.
