GEBRUIKSAANWIJZING Wireless Xcam2 MARMITEK

GEBRUIKSAANWIJZING 15

NEDERLANDS GEBRUIKSAANWIJZING

Waarschuwing: Om kortsluting te voorkomen, dient dit product uitsluitend gebruikt te worden in droge ruimten en dient de apparatuur Niet aan regen of vocht te worden bootgesteld. Niet naast of vlakbij een bad, zwembad, etc. gebruiken. Het product nooit openmaken. Laat reparatie of service alleen over aan deskundig personeel.

Opmerking: Apparatuur welke op de units worden aangesloten dienen voorzien teijken van het CE keurmerk. Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties hunnen gevaarlijke situatuies ontstaan en komen alle garantiebepalingen teervallen.

TOEPASSINGEN:

De Marmitek Wireless XCAM 2 set bestaat uit een camera met ingebouwde zender en een ontvanger. Het signal wordt uit gezonden op 2,4 Ghz en kan daardoor door muren en plafonds worden opgevangen.

Met de Wireless XCAM2 kurz u o.a.:

• Op uw TV zich wie er aan de deur staat zonder het aanleggen van kabels.
• De babykamer in de gaten houden via uw TV waar ook in huis.
• De achtertuin bewaken op uw slaapkamer TV.
• Uw garage bewaken vanuit uw woning.

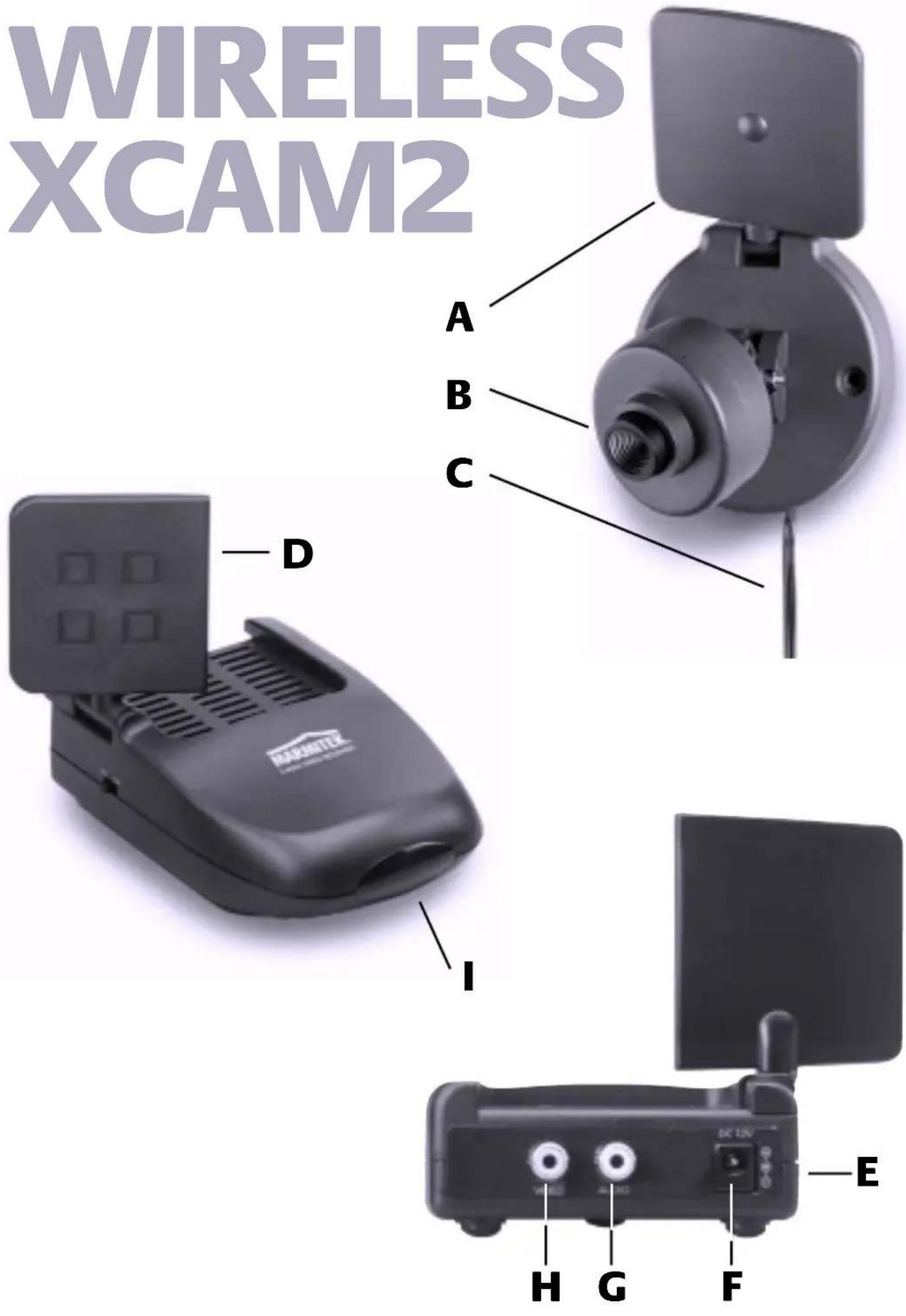

1. INSTALLEREN VAN DE MARMITEK XCAM 2 CAMERA:

1. Bevestig de camera aan de muur
2. De camera kan buiten worden toegepast wanner hij op een beschutteplaats worden gemonteerd.
3. Vermijd slagregen of andere vormen van direct contact met water.
4. Gebruik de kunststof voorzetlens wanner u de camera buiten toepast.
5. Wanner de camera buiten wordt gemonteerd, dient u een gaatje in de muur of kozijn te makeen waardoor u de jack voedingsplug van de camera [C] maar binnen voert.
6. Sluit de XM11 voedingsadapter aan op de jack voedingsplug van de camera.
7. Sluit daarna de adapter aan op hetlichtnet.
8. Richt deinte enenne [A] van de camera aan de plaats waar u de ontvanger gaat opstellen (b.v. uw huiskamer TV).

2. INSTALLEREN VAN DE MARMITEK GIGAVIDEO ONTVANGER:

1. Sluit de ontvanger aan door de Tulp/Tulp kabel te verbinden met de video uitgang [H] en de audio uitgang [G] van de ontvanger. De gele aansluitbus is de video aansluiting. Sluit de andere zichde van de kabel aan op uw TV of videorecorder. Wanner uw TV geen Tulp/Tulp ingang heeft maar een Scart aansluiting, kutu gebruik maken van een scart adapter.

2. Sluit de meegeleverde netadapter met label "Receiver 500mA " aan op aansluitbus [F] van de ontvanger. Sluit daarna de adapter aan op hetlichtnet.

Gebruik alleen de meegeleverde adapter!

1. Schakel de ontvanger in door schakelaar [E] in de ON positie te plaatsen.
2. Zet de kanaalschakelaar aan de onderzijde van de ontvanger op hetzelfde kanaal als van de XCAM 2 camera (b.v. kanaal A). De kanaalschakelaar zit aan de onderzijde van de ontvanger [I]. De kanaalschakelaar van de camera zit awhile het rubber beschermdopje [B].
3. Zet de ontvanger op een geschikte plaats en richt de voorzijde van Antenne [D] (dit is de zichde welke is voorzien van een patroon) richting de plaats waar u de XCAM 2 camera heeft geinstalleerd.

3. AFREGELEN VAN UW MARMITEK XCAM2 SYSTEEM:

De draadloze XCAM2 set werkt normal gesproken het Beste wanner de Antenne van de camera [A] en de antennene van de ontvanger [D] in een rechte lijn waar elkaar zich gericht. Soms kan hetECHter voorkomen dat door reflecties door b.v. wanden of voorwerpen, dat het signalz ich nicht ineen rechte lijn verplaatst. Het kan dan voorkomen dat u een betere beeldkwaliteit behaalt wanneer u de antennene van de ontvanger of van de camera Licht verstelt.

Wanneer u helemaal geen signalaontvangt:

Controller of de ontvanger en camera op de juiste wijze op de adapters waar aangesloten en of de adapters zich op het Lichtnet waar aangesloten. Controller of de schakelaar van de ontvanger in de ON positie staat. Schakel uw TV toestel maar de AV ingang (nummer 0 of AV/Scart). Zorg ervoor dat zowel de camera als de ontvanger� ingesteld op hetzelfde kanaal (schakelaars [B] en [I]).

Wanneer het signal slecht is, of er is spreke van interferentie:

Probeer om het kanaal van zowel de camera als van de ontvanger te verzetten maar een ander kanaal (b.v. beiden van kanaal Aaar kanaal C). De schakelaar op de camera zit awhile het rubber aflsuitdopje [B]. De kanaalschakelaar van de ontvanger zit aan de onderzijde [I].

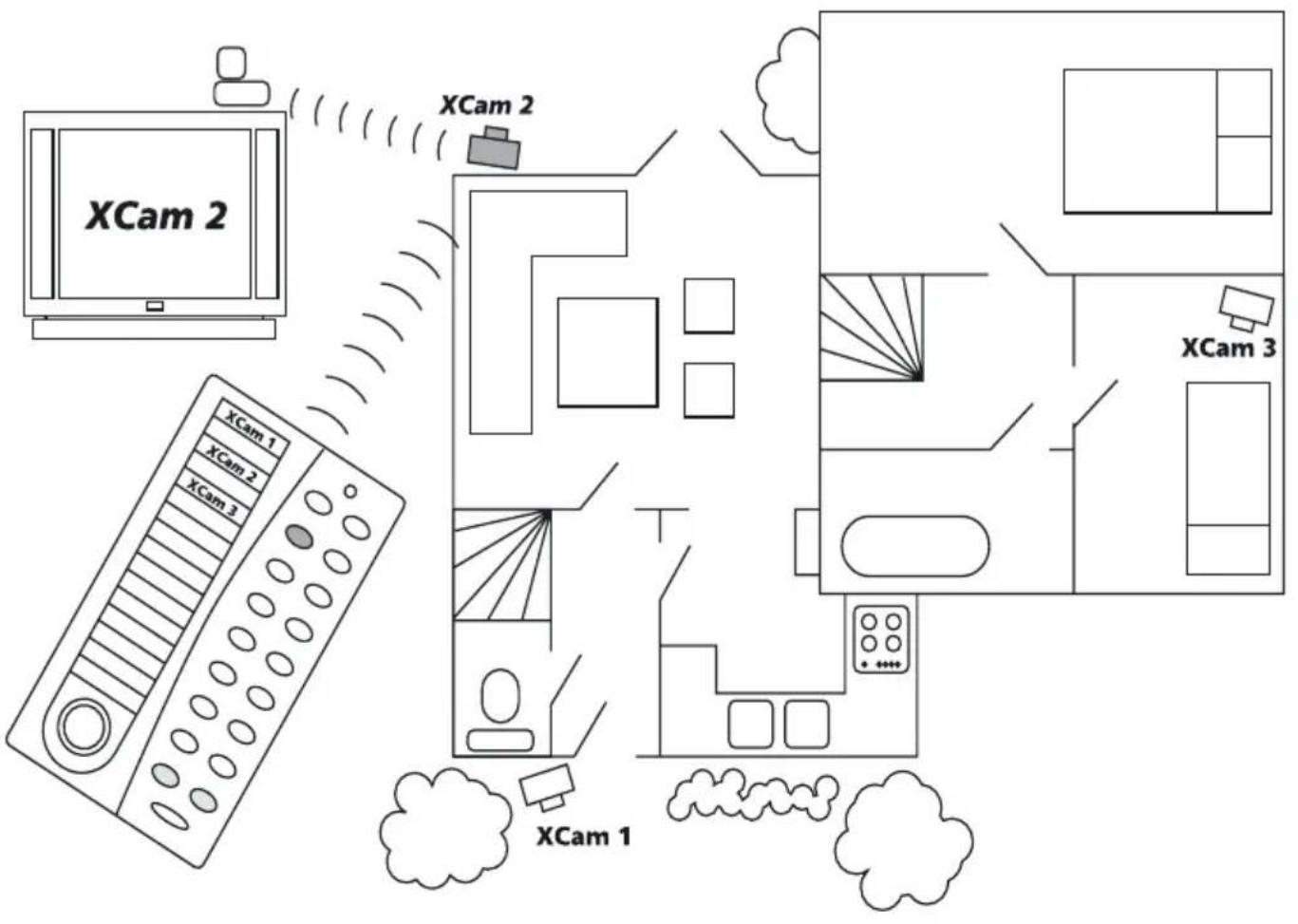

U kurz uw XCAM2 systeme uitbreiden met meerere los verkrijgbare camera's (art.no. 09185). U kurz op de ontvanger maximaal 16 (!) camera's aansluiten. Zo bouwt u in een handomdraai een compleet videobewakingssystem zonder het aanleggen van kabels. (zie ill. pag. 17)

Om meerdere camera's op de ontvanger te konnen gebruiken zichn de camera's voorzien van XM11 bestuurbare voedingen. Hierdoor kan op afstand de camera van uw keuze worden geactiveerd.

Installatie en gebruik van de XM11 Marmitek X10 bestuurbare voeding:

• De XM11 voedingsadapter worden gebrukt om XCAM2 draadloze camera's op afstand aan ofuit te schakelen. De XM11 is als het ware een Marmitek X10 module met een 12Vuitgangsspanning (om de XCAM2 camera te voeden).

• De XM11 maakt het möglichk om meertere XCAM2 camera's te gebruiken met een ontvanger. Zo=kunt u met een afstandsbediening de camera van uw keuze activeren.

• De XM11 voedingsadapter kan bestuurd worden met het Marmitek X10 system. Om de XM11 te konnen bedieren heeft u minimaal nodig:

• 1x Marmitek Transceiver (TM13 of centrale van Marmitek beveiligssysteme)

• 1x Marmitek afstandsbediening (HR10, 8in1, KR22...)

Installatie:

1. Zet de HuisCode (A..P) opdezelfde huiscode als die van de Transceiver en afstandsbediening
2. Zet de UnitCode (1..16) van elke XM11 op een verschillende code (b.v. 1, 2, 3 en 4)
3. Zet het kanaal van alle XCAM2 camera's en van de bijbehorende ontvanger op het zelfde zenderkanaal (A . D, b.v. allemaal op B)
4. Steek de Transceiver en de XM11 in het stopcontact. U kunt nu met behulp van de afstandsbediening de XM11 schakelen (het signal wordt door de Transceiver via hetlichtnet aan de XM11 doorgegeven).

Gebruik:

Wonneer u de camera van uw keuze inschakelt, worden de dan actieve camera automatischuitgeschakeld.

GROEPSFUNCTIE VAN DE XM11 MARMITEK X10 BESTUURBARE VOEDING

De XM11 voedingsadapters make het möglichk om meerde camera's te gebruiken met een XCAM2 ontvanger.

Wanner u een camera selecteert via uw afstandsbediening zal de camera van uw keuze worden ingeschakeld en worden andere actieve camera'suitgeschakeld.

Deze uitschakelfunctie werkt in 4 groepen van 4:

	Groep 1 G	Groep 2 Groep	3 Groep 4
Camera 1	5 9 13
Camera 2	6 10 14
Camera 3	7 11 15
Camera 4	8 12 16

Toepassingsvoorbeelden:

1. Wanner u een camera heeft ingesteld op A1 en tweede op A2 dan wordt camera 1uitgeschakeld zodra u camera 2 activeert. Camera's 1 of 2 worden ookuitgeschakeld bij hetactiveren van adres A3 en A4. Deze instelling binnen een groep is handig wanner u in decodereeks A1 t/m A4 alleen camera's in gebruik heeft.

2. Wanner u camera's heeft ingesteld op A4 en A5 dan wordt A4 Niet uitgeschakeld wonneer u camera 5 inschakelt. U dient in dit geval eerst camera 4 uit te schakelen alvorens camera 5 in te schakelen. Doet u dit nicht dan zullen de signalen van de camera's elkaar storen. Deze instelling in twee verschillende groepen is handig wonneer u zowel camera's als bv verlichting bestuurt in huiscode A.

In Frankrijk is alleen het gebruik van kanaal 3 en 4 toegestaan!

Bandbreedte: 18 MHz

Vermogen: 10 mW max.

Modulatietype: FM

HF bereik: 15 - 30 m door vloeren en muren

Openingshoek camera: 40^

A/V uitgangen: 2x Chinch (1x Audio, 1x Video)

Video uitgang: 1 Vpp (typ)

Audio uitgang: 1 Vppp (typ)

Afmetingen: 135 × 100 × 140 ~mm

Gewicht: 235 grams

Copyright Marmitek X10. Wij houden ons hetrecht voor specificaties en functies te wijzigen.
