BEDIENUNGSANLEITUNG Wireless Xcam2 MARMITEK

DEUTSCH BESTIMMUNGSGEMÄBE VERWENDUNG

Die XCAM2 ist für den Betrieb in trockenen Innenaumen konzipiert.
Die Stromversorgung wird über ein 230V Netzteil hergestellt.
- Das gesamte Produkt darf nicht verändert bzw. umgebaut werden.
- Das Gerät ist CE geprüft und entspricht den Niederspannungs- und EMC-Richtlinien.
Die Sicherheits- bzw. Montagehinweise sind zu beachten.
- Bei Schäden, die durch Nichtberücksichtigung der Bedienungsanleitung verursicht werden, erlöscht der Garantieanspruch. Für darauf entstehende Folgeschäden übernehmen wir keine Haftung.

EINSATZMOGLICHKEITEN

Die Marmitek XCAM2 betet Sicherheit auf vielfältige Art und Weise:

• Ihren Eingangsbereich auf jedem TV-Gerät überwachen, ohne Kabel zu Verlegen
• Das Kinderzimmer auf jedem TV-Gerät im Hause überwachen

1. ANSCHLUB DER MARMITEK XCAM2:

1. Installieren Sie die Kamera an der Wand
2. Die Kamera kann auch draußen, an einer geschützten Stelle, montiert werden.
3. Vorkommen Sie direkte Feuchtigkeitseinwirkung.
4. Zur Außenanwendung die mitgelieferte Kunststoff-Abdeckkappe verwenden.
5. Wenn die Kamera draußen eingesetzt wird, so bohren Sie ein kleines Loch in Wand oder Türrahmen, und führen Sie das Anschlußkabel [C] durch diese Öffnung.
6. Stecken Sie das Anschlußkabel in den Sockel des Adapterkabels der Kamera.
7. Verwenden Sie das XM11 Netzteil.
8. Schließen Sie das Netzteil an die Steckdose an.
9. Richten Sie die Antenne [A] evtl. In die Richtung des TV-Gerätes oder Monitors den Sie verwenden wollen.

Verwenden Sie ausschließlich die mitgelieferten Netzele!

2. ANSCHLUB AN DEN MARMITEK XCAM2 EMPFÄNGER (RECEIVER)

1. Verbinden Sie ein Set Audio/Video-Kabel mit dem LINE OUT-Anschluß (H+G) Ihr GigaVideo-Empfängers (Receiver). Schreiben Sie das andere Ende auf Ihr TV-Gerät oder Videorekorder an.
2. Stecken Sie das Hauptnetzteil (gekennzeichnet mit Receiver 500mA) in eine 230V-Steckdose und verbinden Sie den Stecker (E) mit dem 12V Anschluß auf der Rückseite des Receivers (Empfängers)

Verwenden Sie ausschließlich die mitgelieferten Netzele!

3. FEINEINSTELLUNG IHRES MARMITEK XCAM2-SETS

Normalerweise Funktioniert das drahtlose GigaVideo Set am Besten, wenn die Antennen von Sender [A] (Kamera) und Empfänger [D] aufeinander weisen. Manchmal konnen jedoch Störsignale im Haus das Funktionieren der Signale beeinträchtigen. Eine andere Einstellung der Antenne von Kamera bzw. Empfänger kann hier Abhilfe schaffen, so daß Sie das Beste Signal erhalten.

Wenn Sie überhaupt kein Signal empfangen:

Kontrollieren Sie ob der Empfänger an den Stromkreis angeschlossen ist und ob der Schalter auf ON steht [E].

Kontrollieren Sie, ob die Kanaleinstellung (gekennzeichnet A-D) auf Kamera [B] und Empfänger [I] gleich eingestellt ist.

Bei geringer Signalstarke oder Störungen

Probieren Sie eine andere Kanaleinstellung auf beiden Teilen. Stellen Sie zuerst einen anderen Kanal auf dem GigaVideo Empfänger ein (A-D). Auf der Kamera stellen Sie einen anderen Kanal ein, indem Sie die Gummikappe [B] an der Vorderseite der Kamera entfernen und dann die Kanaleinstellungändern. Empfänger und Kamera müssen auf den gleichen Kanal eingestellt sein.

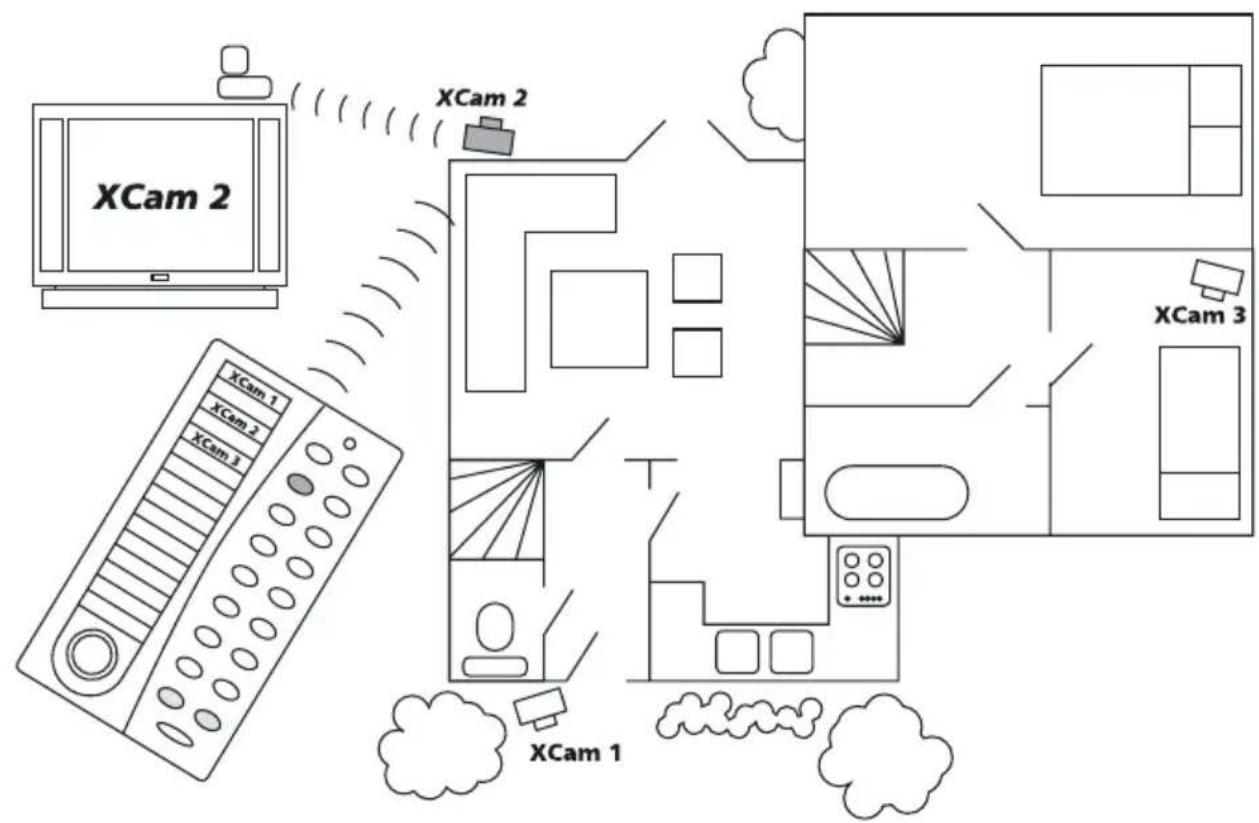

4. ZUSÄTZLICHE MÖGLICHKEITEN

Sie können Ihr XCAM2 System mit mehreren, gesondert erhältlichen Kameras erweitern (Art.Nr. 09185). Sie konnen auf den Empfänger maximal bis zu 16 (!) Kameras anschliessen. So bauen Sie schnell und einfach ein komplettes Videoüberwachungssystem ohne dass Sie Kabel verlegen müssen.

Um mehrere Kamas auf dem Empfänger zu verwenden, sind die Kamas mit XM11 steuerbaren Netzeilen ausgestattet. Hiermit kann die Kamera ihrer Wahl fernbedient werden.

Anwendung des XM11 Marmitek schaltbares Netzteil

• Das XM11 Netzteil wird verwendet, um XCAM2 drahtlose Kameras an- bzw. auszuschalten und fernzubedieten.
• Das XM11 ist praktisch ein Marmitek X10 Modul mit einer 12V Ausgangsspannung (um die XCAM2 Kamera mit Strom zu versorgen).
• Das XM11 ermittelicht es um mehrere XCAM2 Kameras mit nur einem Empfänger zu verwenden. Somit können Sie mit einer Fernbedienung die Kamera ihrer Wahl aktivieren.

• Das XM11 Netzteil kann mit dem Marmitek X10 System gesteuert werden. Um das XM11 berdienen zu können benötigen Sie minimal:

• 1x Marmitek Transceiver (TM13 oder die Zentrale der Marmitek Alarmanlage)

• 1x Marmitek Fernbedienung (HR10, 8in1, KR22...)

Installation:

1. Den Hauscode (A..P) auf den gleichen Hauscode einstellen als beim Transceiver und Fernbedienung
2. Den Unitcode (1..16) von jedem XM11 auf einen unterschiedlichen Code einstellen (z.B. 1,2,3 oder 4)
3. Den Kanal aller XCAM2 K cameras und des dazugehörenden Empfängers auf den gleichen Senderkanal einstellen (A..D, z.B. alle auf B)
4. Den Transceiver und den XM11 in eine Steckdose stecken. Nun konnen Sie mit Hilfe der Fernbedienung den XM11 schalten (das Signal wird vom Transceiver über das Lichtnetz an den XM11 weitergegeben)

Anwendung:

Wenn Sie die Kamera ihrer Wahl einschalten, wird die Aktieve Kamera automatisch ausgeschelt.

GRUPPENFUNKTION DES SCHALBAREN XM11 MARMITEK X10 NETZTEILES

Das XM11 Netzteil ermitteligt es um mehrere Kameras mit einem XCAM2-Empfänger zu verwenden.

Wahlen sie eine Kamera mit ihrer Fernbedienung, so wird diese Kamera eingeschaltet und die anderen Kamas, die aktiv sind, werden ausgeschaltet.

These Ausschaltfunktion arbeitet in 4 Gruppen von 4 Kameras:

Anwendungsbeispiele:

1. Wenn sie eine Kamera auf A1 und eine zweite Kamera auf A2 eingestellt haben, so wird Kamera 1

ausgeschaltet, sobald Sie Kamera 2 aktivieren. K cameras 1 oder 2 werden auch ausgeschaltet bei aktivieren der Adressen A3 und A4. Diese Einstellung innerhalb einer Gruppe ist vorteilchaft, wenn in der Codereihe A1 bis A4 nur K cameras verwendet werden.

1. Wenn Sie Kameras auf A4 und A5 eingestellt haben, so wird A4 nicht ausgescheltet wenn Sie Kamera 5 einschalten. In diesen Falle muss zuerst Kamera 4 ausgescheltet werden, bevor Kamera 5 eingeschaltet wird. Machen Sie dies nicht, so werden die Signale der Kameras einander storen. Die Einstellung in zwei verschiedene Gruppen ist sinnvoll wenn Sie sowohl Kameras als auch Lampen im Hauscode A schalten wollen.

TECHNISCHE DATEN

Marmitek XCAM2 drahtlose Kamera:

Netzspannung: 12V DC

Sender: 4 Kanäle

Kanal 1:2.411 GHz

Kanal 2: 2.434 GHz

Kanal 3:2.453 GHz

Kanal 4:2.473 GHz

In Frankreich sind ausschliesslich die Benutzung der Kanäle 3 und 4 erlaubt!

Bandbreite: 18 MHz

Leistung: 10mW max.

Modulation: FM

HF-Reichweite: 15-30 m durch Decken und Wände

Öffnungswinkel Kamera: 40^

Lichtempfindlichkeit: 100 Lux

IP-Schutzklasse: IP53

Marmitek XCAM2 Empfänger:

Netzspannung: 12V DC

Sender: 4 Kanäle

Kanal 1:2.411 GHz

Kanal 2: 2.434 GHz

Kanal 3:2.453 GHz

Kanal 4:2.473 GHz

A/V-Ausgänge: 2x Chinch (1x Audio, 1x Video)

Video-Ausgang: 1 Vpp (typ)

Audio-Ausgang: 1 Vppp (typ)

© Copyright Marmitek X-10. Technische Änderungen vorbehalten

FRANÇAIS

MODE D'EMPLOI

A LIRE ATTENTIVEMENT

TECHNISCHE GEGEVENS:

Marmitek XCAM2 draadloze camera:

Voedingsspanning: 12V DC

Zender: 4 kanalen

Kanaal 1: 2.411 GHz

Kanaal 2: 2.434 GHz

Kanaal 3: 2.453 GHz

Kanaal 4: 2.473 GHz

Lichtgevoeligkeit: 100 Lux

Beschermingsklasse: IP 53

Marmitek XCAM2 ontvanger:

Voedingsspanning: 12V DC

Zender: 4 kanalen

Kanaal 1:2.411 GHz

Kanaal 2:2.434 GHz

Kanaal 3:2.453 GHz

Kanaal 4:2.473 GHz
