GEBRUIKSAANWIJZING Saeco Aroma PHILIPS

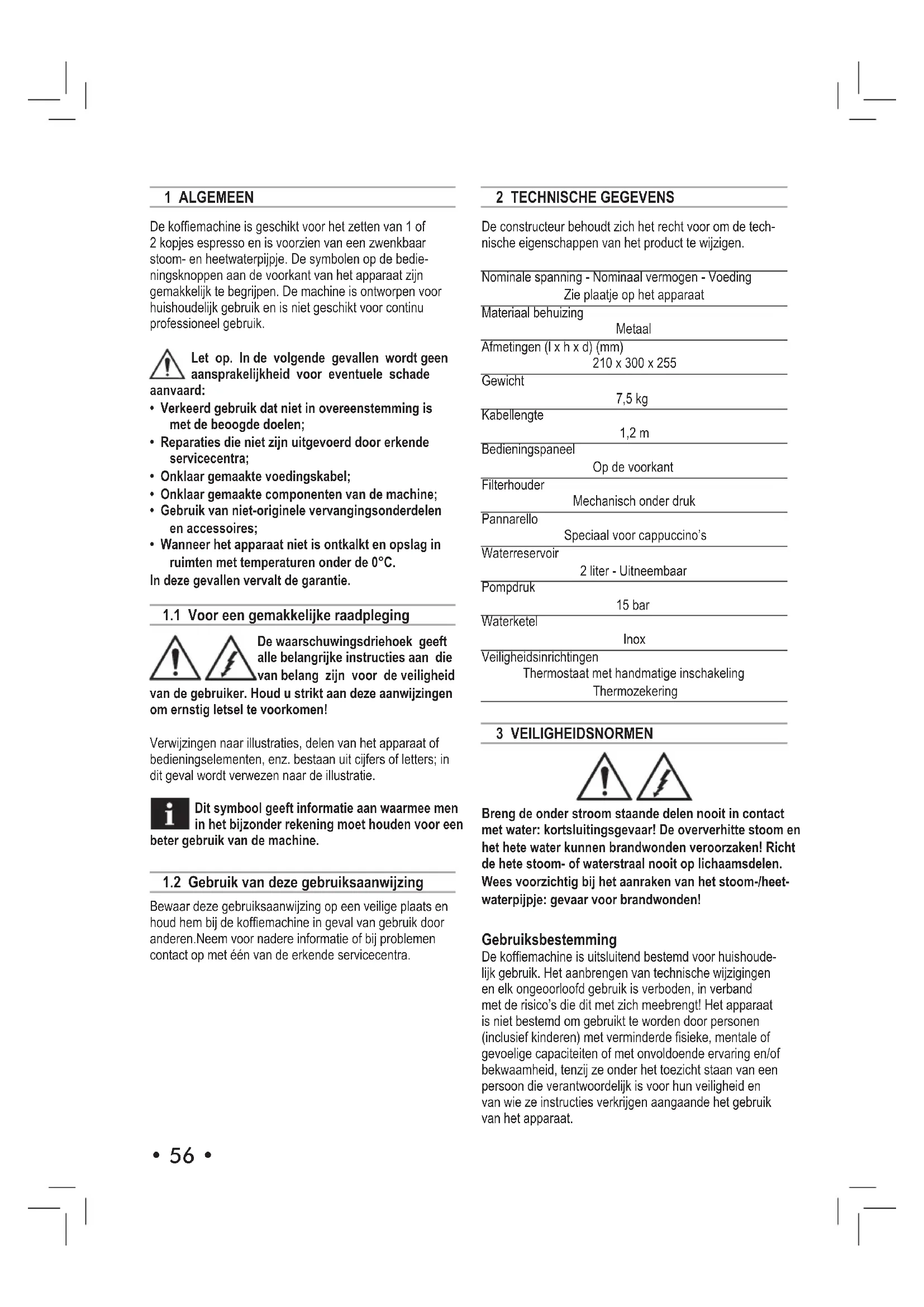

2 kopjes espresso en is voorzien van een zwenkbaar stoom- en heetwaterpijpje. De symbolen op de bedie- ningsknoppen aan de voorkant van het apparaat zijn gemakkelijk te begrijpen. De machine is ontworpen voor huishoudelijk gebruik en is niet geschikt voor continu professioneel gebruik. Let op. In de volgende gevallen wordt geen aansprakelijkheid voor eventuele schade aanvaard:

• Verkeerd gebruik dat niet in overeenstemming is met de beoogde doelen;

• Reparaties die niet zijn uitgevoerd door erkende servicecentra;

• Onklaar gemaakte voedingskabel;

• Onklaar gemaakte componenten van de machine;

• Gebruik van niet-originele vervangingsonderdelen en accessoires;

• Wanneer het apparaat niet is ontkalkt en opslag in ruimten met temperaturen onder de 0°C. In deze gevallen vervalt de garantie.

1.1 Voor een gemakkelijke raadpleging

De waarschuwingsdriehoek geeft alle belangrijke instructies aan die van belang zijn voor de veiligheid van de gebruiker. Houd u strikt aan deze aanwijzingen om ernstig letsel te voorkomen! Verwijzingen naar illustraties, delen van het apparaat of bedieningselementen, enz. bestaan uit cijfers of letters; in dit geval wordt verwezen naar de illustratie. Dit symbool geeft informatie aan waarmee men in het bijzonder rekening moet houden voor een beter gebruik van de machine.

1.2 Gebruik van deze gebruiksaanwijzing

Bewaar deze gebruiksaanwijzing op een veilige plaats en

anderen.Neem voor nadere informatie of bij problemen contact op met één van de erkende servicecentra. 2 TECHNISCHE GEGEVENS De constructeur behoudt zich het recht voor om de tech- nische eigenschappen van het product te wijzigen. Nominale spanning - Nominaal vermogen - Voeding Zie plaatje op het apparaat Materiaal behuizing Metaal Afmetingen (l x h x d) (mm) 210 x 300 x 255 Gewicht 7,5 kg Kabellengte 1,2 m Bedieningspaneel Op de voorkant Filterhouder Mechanisch onder druk Pannarello Speciaal voor cappuccino’s Waterreservoir 2 liter - Uitneembaar Pompdruk 15 bar Waterketel Inox Veiligheidsinrichtingen Thermostaat met handmatige inschakeling Thermozekering 3 VEILIGHEIDSNORMEN Breng de onder stroom staande delen nooit in contact met water: kortsluitingsgevaar! De oververhitte stoom en het hete water kunnen brandwonden veroorzaken! Richt de hete stoom- of waterstraal nooit op lichaamsdelen. Wees voorzichtig bij het aanraken van het stoom-/heet- waterpijpje: gevaar voor brandwonden! Gebruiksbestemming

lijk gebruik. Het aanbrengen van technische wijzigingen en elk ongeoorloofd gebruik is verboden, in verband met de risico’s die dit met zich meebrengt! Het apparaat is niet bestemd om gebruikt te worden door personen

gevoelige capaciteiten of met onvoldoende ervaring en/of bekwaamheid, tenzij ze onder het toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid en van wie ze instructies verkrijgen aangaande het gebruik van het apparaat.• 57 • Nederlands Stroomvoeding

stopcontact. De spanning moet overeenstemmen met de spanning die op het plaatje van het apparaat staat vermeld. Voedingskabel

defect is. Indien de voedingskabel beschadigd is moet deze door de fabrikant of door zijn klantenservice vervan- gen worden. Laat de voedingskabel niet over hoeken en scherpe randen of hete voorwerpen lopen, en bescherm

en trek er niet aan. Haal de stekker niet uit het stopcon- tact door aan de kabel te trekken en raak het niet met natte handen aan. Voorkom dat de voedingskabel los van tafels of planken afhangt. Bescherming van andere personen Houd kinderen onder toezicht om te vermijden dat ze met het apparaat spelen. Kinderen realiseren zich de gevaren die aan elektrische apparaten verbonden zijn niet. Laat het verpakkingsmateriaal van de machine niet bin- nen bereik van kinderen. Verbrandingsgevaar Richt de oververhitte stoomstraal en/of heetwaterstraal nooit op uzelf of op anderen. Gebruik altijd de handgre- pen of knoppen.

uit het apparaat stroomt. Tijdens het opwarmen kan warm

het kan omstoten of zich eraan kan verwonden. Er kan heet water of oververhitte stroom uitkomen: gevaar voor brandwonden! Bewaar de machine niet bij een temperatuur van minder dan 0°C; het apparaat kan door bevriezing worden

Zet de machine niet op erg warme oppervlakken en in de buurt van open vuur om te voorkomen dat de behuizing smelt of anderszins beschadigd raakt. Reiniging Alvorens het apparaat schoon te maken, moeten alle toetsen worden uitgeschakeld en moet de stekker uit het stopcontact worden gehaald. Wacht dan tot de machine is afgekoeld. Dompel het ap- paraat nooit onder in water! Pogingen tot reparaties aan de binnenkant van de machine zijn ten strengste verboden. Gebruik het water dat enkele dagen in het waterreservoir heeft gestaan niet voor voedingsdoeleinden, was en vul het reservoir met vers drinkwater. Ruimte voor gebruik en onderhoud

chine wordt het volgende aanbevolen:

• Kies een vlakke ondergrond;

• Kies een voldoende verlichte, hygiënische omgeving met een gemakkelijk toegankelijk stopcontact;

• Zorg ervoor dat het apparaat op een minimumafstand van de wanden staat, zoals op de afbeelding is aangegeven (Afb. A). Opslag van de machine Schakel de machine uit en haal de stekker uit het stopcontact, wanneer de machine langere tijd niet wordt gebruikt. Bewaar de machine in een droge ruimte en buiten het bereik van kinderen. Bescherm de machine tegen stof en vuil. Reparaties / Onderhoud Haal de stekker meteen uit het stopcontact bij storingen, defecten of vermoedelijke defecten na een val. Zet de machine nooit in werking als deze defect is. Alleen de erkende servicecentra mogen werkzaamheden en reparaties uitvoeren. Bij ondeskundig uitgevoerde werk- zaamheden wordt iedere vorm van aansprakelijkheid van de hand gewezen. Brandbestrijding Gebruik in geval van brand koolzuurblussers (CO

Gebruik geen water of poederblussers. Legende machineonderdelen (Pag.4) 1 Plaat voor kopjes 2 Bedieningspaneel 3 Draaiknop voor heet water/stoom 4 Deksel waterreservoir 5 Waterreservoir 6 Wateropvangbakje + rooster

16 Verlichte schakelaar voor stoomafgifte 17 Schakelaar ON/OFF 4 INSTALLATIE Houd u voor uw eigen veiligheid en die van anderen strikt aan de “Veiligheidsvoorschriften” in hst. 3.

De oorspronkelijke verpakking is ontworpen en vervaar- digd om de machine tijdens het transport te beschermen. Het is raadzaam om de verpakking te bewaren voor eventueel transport in de toekomst.• 58 •

4.2 Waarschuwingen voor de installatie

Houd u aan de volgende veiligheidsvoorschriften, voordat u het apparaat installeert:

• zet het apparaat op een veilige plek;

• verzeker u ervan dat kinderen niet met het apparaat kunnen spelen;

• zet het apparaat niet op erg warme oppervlakken of in de buurt van open vuur.

aangesloten. Opgelet: wij raden aan om de onderdelen te wassen voor de eerste ingebruikname en/of na een periode dat deze niet zijn gebruikt.

4.3 Aansluiting van de machine

Elektrische stroom kan gevaarlijk zijn! Houd u daarom altijd strikt aan de veiligheidsvoorschrif- ten. Gebruik nooit defecte kabels! Defecte kabels en stekkers moeten onmiddellijk door erkende technische servicecentra worden vervangen. De spanning van het apparaat is in de fabriek ingesteld. Controleer of de netspanning overeenstemt met de aanwijzingen op het typeplaatje op de achterkant van het apparaat.

• Controleer of de schakelaar ON/OFF (17) niet is ingedrukt, voordat u het apparaat op het elektriciteitsnet aansluit.

• De voedingskabel bevindt zich binnenin de machine; volg de aanwijzingen van par.4.4 om het waterreservoir op te tillen. (Afb.3) - Plaats de voedingskabel op de juiste manier, zodat deze niet met het waterreservoir in aanraking komt.

• Steek de stekker in een wandstopcontact met de juiste spanning.

• (Afb.1) - Verwijder de deksel van het waterreservoir (4).

• (Afb.2) - Til het aanzuigbuisje op en verwijder het water- reservoir (5); let er op dat het aanzuigbuisje voor water niet beschadigd wordt.

• (Afb.4) - Spoel het reservoir en vul het met vers drinkwater zonder het te vol te maken.

• (Afb.5) - Til het aanzuigbuisje op en plaats het reservoir terug.

• (Afb.6) - Plaats de eerder losgekoppelde buis weer correct terug; plaat de deksel weer op het reservoir. Vul het reservoir altijd en alleen met vers drink- water zonder koolzuur. Warm water of andere vloeistoffen kunnen het reservoir beschadigen. Zet het apparaat nooit aan zonder dat er water in zit: controleer of er voldoende water in het reservoir zit.

4.5 Vullen van het circuit

Nadat het apparaat lange tijd niet gebruikt is en het water verbruikt is, moet het circuit van het apparaat worden gevuld, voordat het apparaat wordt ingeschakeld.

• (Afb.7) - Druk op de schakelaar ON/OFF (17).

• (Afb.8) - Plaats een bak onder het stoompijpje. Draai de heetwater-/stoomknop (3) linksom open en druk op de schakelaar (15).

• Wacht tot uit het stoompijpje (pannarello) een gelijkmatige waterstraal stroomt.

• Druk op de schakelaar (15) en draai de heetwater-/stoom- knop (3) rechtsom dicht. Haal de bak weg.

stoom; zie de desbetreffende hoofdstukken voor meer informatie over de werking. 5 KOFFIEAFGIFTE Letop!Tijdensdekofeafgiftemagde"Crema" lterhoudernietwordenverwijderddoorhemmet de hand rechtsom te draaien. Verbrandingsgevaar.

• Tijdens deze afgifte kan het controlelampje van de kof-

dit is normaal en geen storing.

• Controleer voor gebruik of de heetwater-/stoomknop (3) dicht gedraaid is en of het waterreservoir van het apparaat voldoende water bevat.

• (Afb.7) - Druk op de schakelaar ON/OFF (17).

"klaar voor gebruik" aangaat, nu is de machine klaar voor

• (Afb.11) centrale unit (7) aan.

Deze beweging garandeert een perfecte werking van de

• Laat 50cc water uit het apparaat stromen en druk opnieuw

• (Afb.16) van rechts naar links te draaien en gooi het restwater weg.

• (Afb.9-B) - Doe 1 of 2 afgestreken maatlepels gemalen

• (Afb.11) centrale unit (7) aan.

• (Afb.12) hij is geblokkeerd.

• (Afb.13) - Neem 1 of 2 voorverwarmde kopjes en zet

Opmerkingvoordereiniging:houdhetltervan de“Crema”lterhouderschoondoorhemuitde houder te halen en met drinkwater te wassen (Afb.17).

• (Afb.11) de centrale unit (7) aan.

• (Afb.12) hij is geblokkeerd.

automatisch systeem brengt het handvat nu iets naar links terug. Deze beweging garandeert een perfecte werking van de

• Laat 50cc water uit het apparaat stromen en druk opnieuw

• (Afb.16) door hem van rechts naar links te draaien en gooi het restwater weg.

• (Afb.11) de centrale unit (7) aan.

• (Afb.12) hij is geblokkeerd.

• Neem 1 voorverwarmd kopje en zet het onder de

Opmerkingvoordereiniging:houdhetltervan de“Crema”lterhouderschoondoorhemuitde houder te halen en met drinkwater te wassen (Afb.17).

6 KEUZE VAN DE KOFFIE - ADVIEZEN

In principe kunnen alle in de handel verkrijgbare kof-

verandert naar gelang de herkomst en de melange; het verdient dus de voorkeur om verschillende soorten te

uw smaak is. Toch wordt er voor een beter resultaat aangeraden om melanges te gebruiken die speciaal gemaakt zijn voor espressomachines.

moeten lopen zonder te druppelen.

GERICHT, VOORDAT U STOOM OF HEET WATER UIT HET APPARAAT LAAT KOMEN. 7 WARM WATER Gevaar voor brandwonden! Aan het begin van de afgifte kan wat heet water vrijkomen. Het uitloop- pijpje kan hoge temperaturen bereiken: voorkom directe aanraking met uw handen.

• (Afb.7) - Druk op de schakelaar ON/OFF (17).

"klaar voor gebruik" aangaat, nu is de machine klaar voor gebruik.

• Tijdens deze handeling kan controlelampje van de kof-

dit is normaal en geen storing.

• (Afb.8) - Zet een bak of een theeglas onder het stoom- pijpje (pannarello). Draai de kraan (3) open door deze linksom te draaien en druk op de schakelaar (15).

• Wanneer de gewenste hoeveelheid heet water verkregen is, druk op de schakelaar (15) en draai de kraan (3) dicht door deze rechtsom te draaien.

• Neem de bak met warm water weg.• 60 • 8 STOOM / CAPPUCCINO Gevaar voor brandwonden! Aan het begin van de afgifte kan wat heet water vrijkomen. Het uitloop- pijpje kan hoge temperaturen bereiken: voorkom directe aanraking met uw handen.

• (Afb.7) - Druk op de schakelaar ON/OFF (17).

"klaar voor gebruik" aangaat.

• (Afb.19) - Druk op de stoomschakelaar (16). Het contro-

• Wacht tot het controlelampje van de stoomschakelaar (16) aangaat; op dit moment is de machine klaar voor de stoomafgifte.

• Tijdens de afgifte kan het controlelampje (16) aan en uit gaan; dit is normaal en geen storing.

• (Afb.18) - Plaats een bak onder het stoompijpje en draai de heetwater-/stoomknop (3) even open, zodat het restwater uit het stoompijpje (pannarello) kan lopen; na korte tijd komt er alleen stoom uit.

• Draai de knop (3) dicht en neem de bak weg.

• Vul de beker die u voor de bereiding van de cappuccino wilt gebruiken voor 1/3 met koude melk. Gebruik koude melk om een beter resultaat te verkrijgen

• (Afb.20) - Steek het stoompijpje in de melk en draai de knop (3) open door deze linksom te draaien; laat de bak met de melk langzaam draaien en beweeg het onder naar boven om gelijkmatige opwarming te verkrijgen.

• Draai na beëindiging de kraan (3) dicht; neem de beker met de opgeschuimde melk weg.

• (Afb.19) - Druk opnieuw op de stoomschakelaar (16).

• Vul het circuit zoals in par. 4.5 is beschreven om de machine operatief te maken. Opgelet: de machine is operatief wanneer het controlelampje van de schakelaar (15) “klaar voor gebruik” continue aan is. Nota bene: indien het niet lukt om een cappuc- cino te bereiden zoals beschreven, dient men het circuit weer te laden zoals beschreven in par. 4.5 en vervolgens de handelingen te herhalen. Hetzelfde systeem kan worden toegepast voor de verwarming van andere dranken.

• Reinig na deze handeling het stoompijpje met een voch- tige doek. 9 REINIGING Het onderhoud en de reiniging mogen alleen worden uitgevoerd wanneer de machine koud is en van het elektriciteitsnet afgekoppeld is.

• Dompel de machine niet onder in water en was de onder- delen niet in de vaatwasmachine.

• Gebruik geen ethylalcohol, oplosmiddelen en/of agres- sieve chemische stoffen.

• Wij raden u aan om het waterreservoir dagelijks te reinigen en met vers water te vullen.

• (Afb.21-22) - Demonteer dagelijks, na de melk opge- warmd te hebben, de buitenkant van de pannarello en was deze met vers drinkwater.

• (Afb.23) - Het stoompijpje dient wekelijks gereinigd te worden. Om deze handeling uit te voeren, dient men: - de buitenkant van de pannarello te verwijderen (voor een juiste reiniging); - draai de ring los (zonder deze te verwijderen); - schuif het bovenste gedeelte van de pannarello van het stoompijpje af; - was het bovenste gedeelte van de pannarello met vers drinkwater; - was het stoompijpje met een vochtige doek en verwijder eventuele melkresten; - plaats het bovenste gedeelte in het stoompijpje (verze- ker u ervan dat deze er geheel ingeschoven is); - maak de ring weer vast. Plaats de buitenkant van de pannarello terug.

• (Afb.24) - Maak het lekbakje dagelijks leeg en was het af.

• Gebruik voor de reiniging van het apparaat een zachte doek die met water is bevochtigd.

• (Afb.17) schoon te maken: - verwijder de filter, was deze zorgvuldig met warm water. - verwijder de adapter (indien aanwezig), was deze zorgvuldig met warm water.

• Droog de machine en/of zijn componenten niet in de magnetron en/of in een traditionele oven. 10 ONTKALKING Tijdens het gebruik van het apparaat wordt kalk gevormd; de machine moet om de 3-4 maanden ontkalkt worden en/of als er minder water uit de machine stroomt. Als u de machine zelf wilt ontkalken, kunt u een niet-giftig en/of onschadelijk ontkalkingsproduct voorkofemachinesgebruiken,datgewoonindehandel verkrijgbaar is. Wij raden u aan het ontkalkingsmiddel van Saeco te gebruiken. Let op! Gebruik in geen geval azijn als ontkal- kingsproduct.

• (Afb.2) - Verwijder en leeg het waterreservoir.

• (Afb.4) - Meng het ontkalkingsmiddel met water, zoals op de verpakking van het ontkalkingsproduct staat vermeld, en vul er het waterreservoir mee; plaats het reservoir in de machine.• 61 • Nederlands

• (Afb.7) - Schakel de machine in door op de schakelaar ON/OFF (17) te drukken.

• (Afb.8) - Plaats een bak onder het stoompijpje.

• Draai de knop (3) open en druk op de schakelaar (15) om met tussenpozen (een beker per keer) het gehele ontkal- kingsmiddel te verwijderen; om de afgifte te onderbreken, druk op de schakelaar (15) en draai de knop (3) dicht.

• (Afb.7) - Laat het ontkalkingsmiddel tijdens de afzon- derlijke tussenpozen ongeveer 10-15 minuten inwerken. Schakel de machine hiervoor met de schakelaar ON/OFF (17) uit. Maak het reservoir leeg.

• (Afb.2; Afb.4) - Als de ontkalkingsoplossing op is, neemt u het waterreservoir weg, spoelt het af en vult het met vers drinkwater.

• (Afb.5; Afb.6) - Plaats het reservoir weer terug in de machine.

• (Afb.8) - Draai de knop (3) open en druk op de schakelaar (15) om 2/3 van het water te legen; om de afgifte te stop- pen, druk op de schakelaar (15) en draai de stoomknop (3) rechtsom dicht.

• Laat de machine opwarmen en leeg de resterende inhoud van het waterreservoir door te handelen zoals hierboven beschreven. Als u een ander product gebruikt dan het gead- viseerde product, is het hoe dan ook aanbevolen de aanwijzingen van de producent op de verpakking van het ontkalkingsproduct op te volgen. 11 AFDANKING Dit product voldoet aan de EU-richtlijn 2002/96/EG. Het symbool op het product of op verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor het milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het be- drijf of de dienst belast met de verwijdering van huishoud- afval of de winkel waar u het product hebt gekocht.• 62 • Storing Mogelijke oorzaken Oplossing De machine kan niet worden ingeschakeld. Machine niet aangesloten op het elektriciteitsnet. Sluit de machine op het elektriciteitsnet aan. De pomp maakt veel lawaai. Geen water in het reservoir. Voeg water toe (par.4.4).

Het controlelampje van de schakelaar

de schakelaar werd ingedrukt. Wacht tot het controlelampje van de scha- kelaar (15) aangaat. Filterhouder niet geplaatst voor voor- verwarming (hst. 5).

Koude kopjes. Warm de kopjes voor met warm water. Er komt geen schuim. Het lukt niet om een cappuc- cino te bereiden. Melk is niet geschikt: poedermelk, magere melk. Gebruik volle melk. Pannarello is vuil. Reinig de pannarello zoals beschreven in Hst.9. Er is geen stoom meer in de water- ketel. Laad het circuit opnieuw (par. 4.5) en her- haal de handelingen beschreven in Hst.8.

wordt geen schuim gevormd.

Te grove maling. Gebruik een andere melange (hst. 6).

Gebruik een andere melange (hst. 6).

druppelsgewijs naar buiten. Geen water. Voeg water toe (par.4.4).

Gebruik een andere melange (hst. 6).

naar buiten. Filterhouder slecht in de centrale kof-

Gebruik de maatlepel. Voor storingen die niet in bovenstaande tabel te vinden zijn of als de geadviseerde oplossingen geen effect hebben, dient u contact op te nemen met een servicecentrum.• 63 • Nederlands EG CONFORMITEITSVERKLARING EG 2006/95, EG 2004/108, EG 1992/31, EG 1993/68 Wij : Saeco International Group Via Torretta , 240 40041 GAGGIO MONTANO (BO) verklaren onder eigen verantwoordelijkheid dat het product: ENKELVOUDIGE KOFFIEMACHINE Type : SIN 15XN waarnaar deze verklaring verwijst, voldoet aan de volgende normen:

• Huishoudelijke en soortgelijke elektrische toestellen - Veiligheid - Algemene eisen EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)

• Huishoudelijke en soortgelijke elektrische toestellen – Veiligheid – Deel 2-15 Bijzondere eisen voor toestellen voor verwarming van vloeistoffen EN 60 335-2-15 (2002) + A1(2005)

• Veiligheid voor huishoudelijke en soortgelijke toestellen. Elektromagnetische velden Methoden voor evaluatie en meting EN 50366 (2003) + A1 (2006).

• Elektromagnetische compatibiliteit - Eisen voor huishoudelijke toestellen, elektrisch gereedschap en soortgelijke apparaten - Deel 1 Emissie - EN 55014-1 (2000) + A1 (2001) + A2 (2002)

• Elektromagnetische compatibiliteit (EMC) Deel 3-2 : Limietwaarden - Limietwaarden voor de emissie van harmonische stromen (ingangsstroom van de toestellen 16 A per fase) - EN 61000-3-2 (2000)

• Elektromagnetische compatibiliteit (EMC) Deel 3-3 : Limietwaarden - Limietwaarden voor spanningswisselingen, spanningsschommelingen en

per fase en zonder voorwaardelijke aansluiting EN 61000-3-3 (1995) + A1(2001)

• Elektromagnetische compatibiliteit - Eisen voor huishoudelijke toestellen, elektrisch gereedschap en soortgelijke apparaten - Deel 2: Immuniteit - Productgroepnorm EN 55014-2 (1997) + A1 (2001) volgens de bepalingen van de richtlijnen: EG 73/23, EG 89/336, EG 92/31, EG 93/68. Gaggio Montano 05/07/2006 R&D Ing. Andrea Castellani• 64 •
