| Producttype | Elektrische muurconvector |
| Merk | AEG |
| Model | WKL 2502 |
| Nominaal vermogen | 2500 W |
| Voeding | 230 V ~ 50 Hz |
| Beschermingsklasse | II |
| Beschermingsgraad | IP24 |
| Afmetingen (B x H x D) | 890 x 450 x 78 mm |
| Gewicht | 8,1 kg |
| Temperatuurbereik | 6 °C tot 30 °C |
| Verwarmingstype | Natuurlijke convectie |
| Antivriesbeveiliging | Ja (drempelwaarde ca. 6 °C) |
| Veiligheidsvoorziening | Veiligheidstemperatuurbegrenzer |
| Montage | Muurbevestiging met meegeleverde steun |
| Elektrische aansluiting | Kabel met stekker (standaardmodel) |
| Onderhoud | Reiniging van de roosters met stofzuiger |
| Aanbevolen gebruik | Kleine ruimtes, badkamer (houd rekening met beschermingszones) |
| Garantie | Afhankelijk van aankoopland, neem contact op met AEG-service |
Veelgestelde vragen - WKL 2502 AEG
Gebruikersvragen over WKL 2502 AEG
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Verwarming in PDF-formaat gratis! Vind uw handleiding WKL 2502 - AEG en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. WKL 2502 van het merk AEG.
GEBRUIKSAANWIJZING WKL 2502 AEG
Gebruiks- en Montagehandleiding
Nederlandsls
Convector
- Gebruiksaanwijzing 12
1.1 Toestel inschakelen 12
1.2 Verwarming inschakelen 12
1.2.1 Vorstvrij-stand 12
1.2.2 Begrenzing van de thermostat 12
1.3 Veiligheidsaanwijzingen 12
1.4 Onderhoud 12
- Montageaanwijzing 13
2.1 Montage van de wandhouder 13
2.2 Bevestiqing van de convector 13
2.3 Elektrische aansluiting 14
3.Garantine 14
3.1 Milieu en recycling 14
Obsah Ccsky
1.Navodk pouziti 18
1.1 Zapnuti pristroje 18
1.2 Topeni 18
1.2.1 Ochrana proti zamrznuti 18
1.2.2 Omezeni regulatoru teploty 18

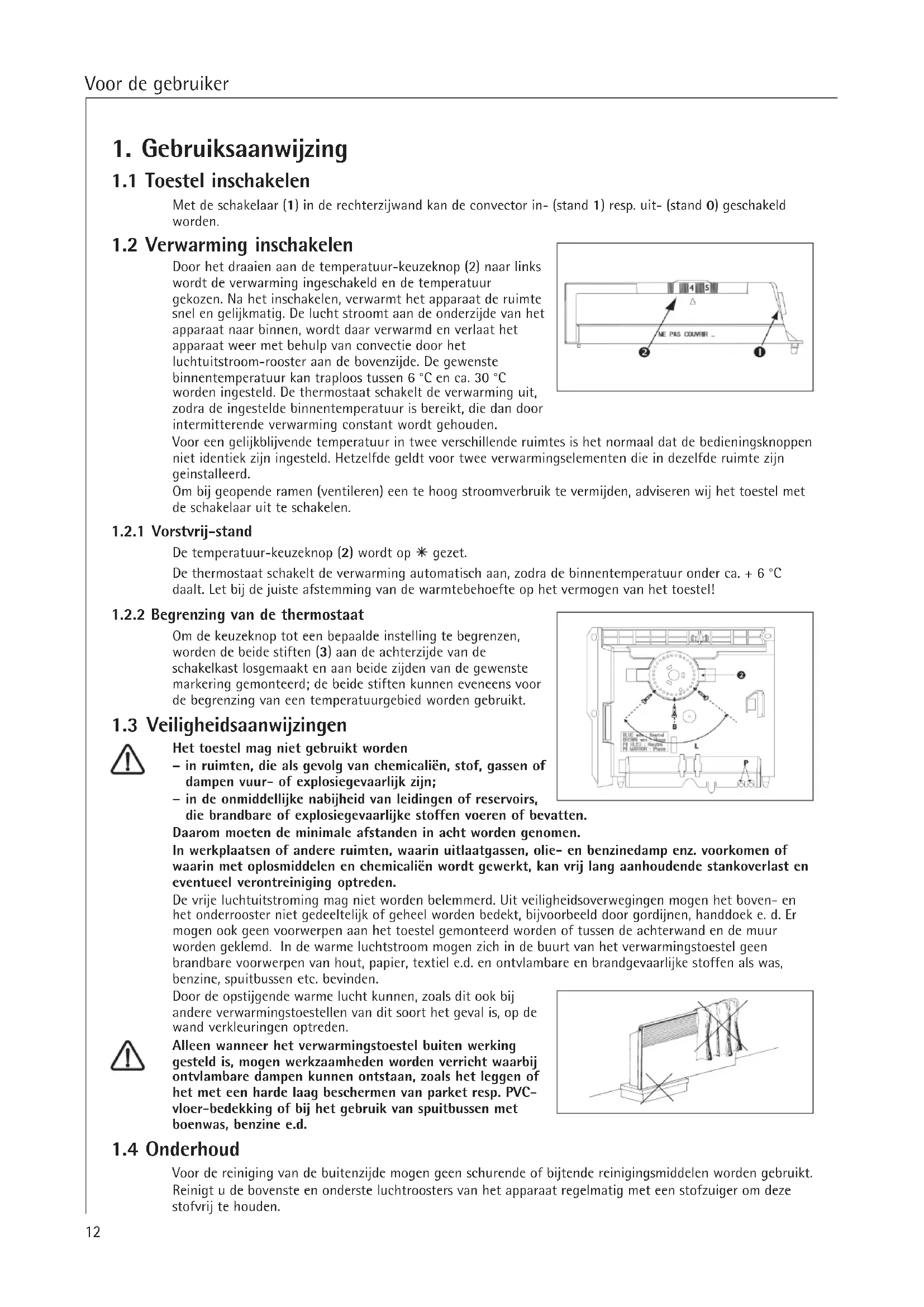

1. Gebruiksaanwijzing
1.1 Toestel inschakelen

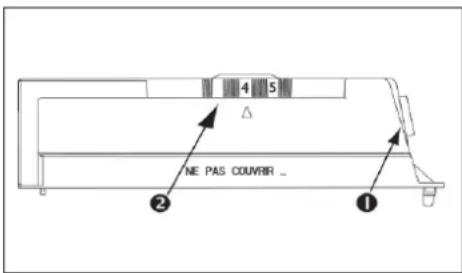

Met de schakelaar (1) in de rechtzerwijand kan de convector in- (stand 1) resp.uit-(stand 0) geschakeld worden.
1.2 Verwarming inschakelen
Door het draaien aan de temperatuur-keuzeknop (2) waar links wordt de verwarming ingeschakeld en de temperatuur gekozen. Na het inschaklen, verwarmt het apparaat de ruimte snel en gelijkmatig. De lustcht stroomt aan de onderzijde van het apparaat maar binnen, worden daar verwarmd en verlaat het apparaat weeer met behulp van convectie door het luchtuitstroom-rooster aan de bovenzijde. De gewenste binnentemperatuur kan traploos+tussen 6^ en ca. 30^ worden ingesteld. Dethermostat schakelt de verwarming uit, zodra de ingestelde binnentemperatuur is bereikt, die dan door intermitterende verwarming constant worden gehonden.
Voor een gelijkblijvende temperatuur in twee verschillende ruimtes is het normala dat de bedieningsknuppen nicht identiek+zijn ingesteld. Hetzelfde geldt voor twee verwarmingselementen die indezelfde ruimte zijngeinstalleerd.
Om bij geopende ramen (ventileren) een te hoog stroomverbruik te vermijden, adviseren wij het toestel met de schakelaar uit te schakelen.
1.2.1 Vorstvrij-stand
De temperatuur-keuzeknop (2) worden op gezet.
De thermostaat schakelt de verwarming automatisch aan, zodra de binnentemperatuur onder ca. +6^ daalt. Let bij de juiste afstemming van de warmtebehoefte op het vermogen van het toestel!
1.2.2 Begrenzing van de thermostat

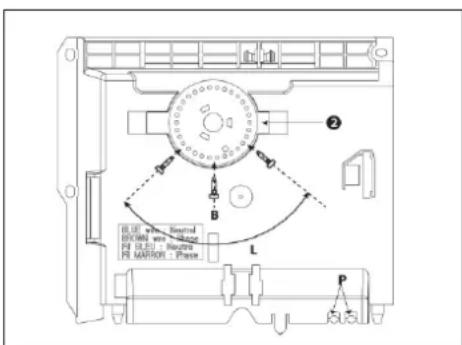

Om de keuzeknop tot een bepaalde instelling te begrenzen, worden de beiden stiften (3) aan dechterzijde van de schakelkast losgemaakt en aan beiden zichden van de gewenste marketing gemonteerd; de beiden stiften konnen eveneens voor de begrenzing van een temperatuurgebied worden gebruikt.
1.3 Veiligheidsaanwijzingen
Het toestel mag nicht gebruikt worden
- in ruimten, die als gevolg van chemicaliën, stof, gassen of dampen vuur- of explosiegevaarlijk zijn;
- in de onmiddellijke nabijheid van leidingen of reservoirs, die brandbare of explosiegevaarlijke stoffen voeren of bevatten.
Daarom要去en de minimale afstanden in acht worden genomen.
In werkplaatsen of andere ruimten, waar in uitaatgassen, olie- en benzinedamp enz. voorkomen of waarin met oplosmiddelen en chemicalien worden gewerkt, kan vrij lang aanhoudende stankoverlast en eventueel verontreiniging optreden.
De vrije luchtuitstroming mag Niet worden belemmerd. Uit veiligheidsoverwegingen mogen het boven- en het onderrooster Niet gedeeltelijk of geheel worden bedekt, bijvoorbeeld door gordijnen, handdoek e. d. Er mogen ook geen voorwerpen aan het toestel gemonteerd worden ofussen dechterwand en de muur worden geklemd. In de warme luchtstroom mogen zich in de buurt van het verwarmingstoestel geen brandbare voorwerpen van hout, papier, textiel e.d. en ontvlambare en brandgevaarlijke stoffen als was, benzine, spuitbussen etc. bevinden.
Door de opstijgende warme lucht konnen, zoals dit ook bij andere verwarmingstoestellen van dit soort het geval is, op de wand verkleuringen optreden.
Alleen wanner het verwarmingstoestel buiten werkig gesteld is, mogen werkzaamheden worden verricht waar bij ontvlambare dampen kuren ontstaan, zoals het leggen of het met een harde laag beschermen van parket resp. PVCvloer-bedekking of bij het gebruik van spuitbussen met boenwas, benzine e.d.
1.4 Onderhoud
Voor de reiniging van de buitenzijde mogen geen schurende of bijtende reinigingsmiddelen worden gebruikt. Reinigt u de bovenste en onderste luchtroosters van het apparaat regelmatig met een stofzuiger om deze stofvrij te honden.
2. Montageaanwijzing
De montage en dc aansluiting van dcze AEG convectoren要去en door een installateur worden uitgevoerd, waar bij deze montagevoorschriften要去en worden opgevolgd.
De montagevoorschriften horen bij het toestel en要去en door de eigenaar zorgvuldig worden bewaard. Wanner het apparaat van eigenaar wisselt,要去en deze aan de neue eigenaar worden overhandigd.
AEG convectoren zijn elektrische direct-verwarmers die aan de wand worden bevestigd en vooral voor de verwarming vankleinere ruimtes geschikt zich,zoals werkruimtes,keukens,badkamers,wasruimtes e.d.
Bij de ingebruikname van het toestel, kan er een vreemde reuk ontstaan, die城县 norte tijd verwijdnt. Even extra ventileren lost dit tijdelijke ongemak eenvoudig op.
De convector worden compleel met aansluitkabel en stekker geleverd. (Uitzondering: WKL502 C tot WKL3002 C) Het verwarmingstoestel mag Niet direct onder een wandcontactdoos worden bevestigd!
2.1 Montage van de wandhouser

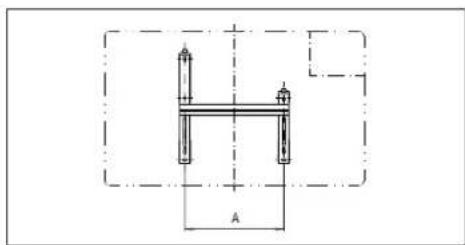

De wandhouser is middelpunt-georienteerd (zie afbeelden en onderstaande tabcl).

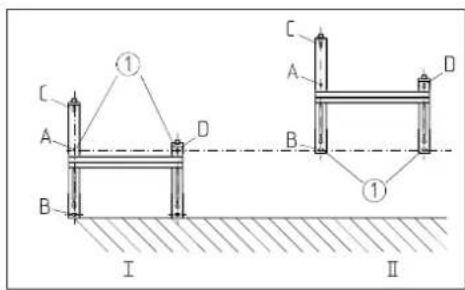

De wandhouser kan als sjabloon voor de bevestiging dienen aanoor den deoodzakelijk afstand tot de vloer. Zet het dragend frame op de vloer en markeer de onderste boorgaten (O), die overeenkomen met de gaten A en D (I).
Til daarna de wandhouser op en wel zo, dat de gaten B in de wandhouser overeenstemmen met de zojuist gemarkeerde punten (①). U=kunt nu door de boorgaten C en D in de wandhouser heen de beiden bovenste gaten voor de wandbevestiging markeren (II). Boor daarna de gaten,plaats de pluggen en bevestig de wandhouser met 4 schroeven.
2.2 Bevestiging van de convector

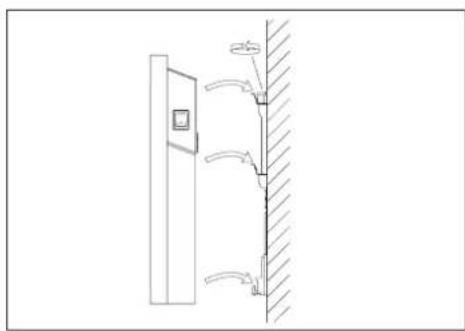

De convector worden met de vier ophangsleuven, aan de城县zijde van het toestel, opgechangen aan de wandbeugel. Om het toestel vast te zetten is het voldoende de nijlon schroef (4) op een van de tweve bovenste bevestigingen een halve slag te verdraaien.
Bij eventuele demontage, draait U eerst de schroef een halve slag los en cervolgens haalt U het toestel UIT de ophangsleuven.
2.3 Elektrische aansluiting
Het apparatus is bestemd voor wisselspanning 230 V.
Neem de NEN 1010, de voorschriften van uw elektriciteitsbedrijf en die op het typeplaatje in acht.
Elektrische beveiliging!
De convectoren vallen in veiligheidsklasse II (回) en+zijn spatwaterdicht (AP24).
Houdt u zich aan de gegevens op het typeplaatje!
De opgegeven spanning要去 met de netspanning overeenstemmen. Kies een toevoer-leiding met voldoende doorsnede. Voor de aansluiting要去 op een afstand van minimaal 10cm aan de zijkant van het verwarmingstoestel een stopcontact of een apparatencontactdoos voor een vaste aansluiting worden geinstalleerd.
De vast aangelegde elektrische installmentie moet volgens de bepalingen van de fabrikant met een omnipolaire schakelinstallatie uitergerust worden die een contactopeningsafstand van minstens 3mm heeft.
Bij onzichtbare beschadigingen van het aansluitsnoor van het apparaat dient dit door de fabrikant of zich klantendienst of een gekwalificeerdvakman verrangen te worden om gevaar te voorkomen.
In het algemeen geldt:
Bij de installmentie van het verwarmingstoestel in ruimtes met een badkuip en/of douchebak要去 de veiligheidszone volgens NEN 1010 art. 727 overeenkomstig de specificaties op het typeplaatje van het toestel in acht worden genomen.
Veiligheidsinstallatie
De convectoren bezitten een veiligheids-thermostat (STB), die bij gevaar de verwarming uitschakelt.
Wanner de oververhittingsbescherming het apparaat heeft uitgeschakeld, kan de storing worden verholpen (b. v. afgedekte luchtuitstroomopening).
Na een afkoelingsperiode van een pau minuten kan het apparaat weeorden ingeschakeld. Wanner de oververhittingsbescherming bij het opnieuw in gebruik nemen weer aanslaat, moet een bevoegde servicemonteur worden geraadpleed om de storing op te heffen.
Let op:

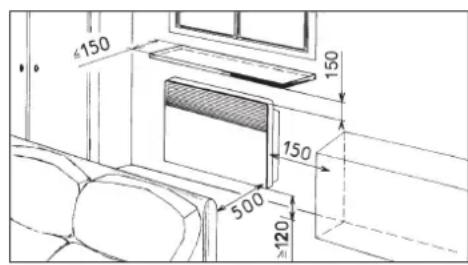

Let op de veiligheidsafstanden (mm) overeenkomstig navolgende afbeelden.
3. Garantie
Aanssprak op garantie bestaat uitsluitend in het land waar het toestel gekocht is.
U dient zich te wenden tot de vestiging van AEG of de importeur hiervan in het betreffende land.
De montage, de electrische installatie, het onderhoud en de eerste inbedrijfname mag uitsluitend worden uitgevoerd door gekwalificeerd personeel.
De fabrikant is Niet aansprakelijk voor defecte toestellen, welke Niet volgens de bijgeleverde gebruiksen montageaanwijzing zijn aangesloten of worden gebruikt.
3.1 Milieu en recycling
Wij verzoeken u ons bij de bescherming van het milieu behulpzaam te+zijn. Verwijder de verpakking waarom overeenkomstig de voor de afvalverwerking geldende nationale voorschriften.
