WKL 2502 - Vytápění AEG - Bezplatný návod k obsluze

Typ produktu	Nástěnný elektrický konvektor
Značka	AEG
Model	WKL 2502
Jmenovitý výkon	2500 W
Elektrické napájení	230 V ~ 50 Hz
Třída ochrany	II
Stupeň krytí	IP24
Rozměry (Š x V x H)	890 x 450 x 78 mm
Hmotnost	8,1 kg
Teplotní rozsah	6 °C až 30 °C
Typ vytápění	Přirozená konvekce
Ochrana proti zamrznutí	Ano (prahová hodnota přibližně 6 °C)
Bezpečnostní zařízení	Bezpečnostní omezovač teploty
Montáž	Nástěnná s dodaným držákem
Elektrické připojení	Kabel se zástrčkou (standardní model)
Údržba	Čištění mřížek vysavačem
Doporučené použití	Malé místnosti, koupelna (dodržujte ochranné zóny)
Záruka	Podle země nákupu, kontaktujte servis AEG

Často kladené otázky - WKL 2502 AEG

Jak uvést zařízení do provozu?

Použijte vypínač (1) umístěný na pravé straně zařízení. Poloha I pro zapnutí, O pro vypnutí.

Jak nastavit teplotu?

Otočte knoflíkem teploty (2) doleva pro spuštění topení a výběr požadované teploty, od 6 °C do přibližně 30 °C. Termostat udržuje teplotu konstantně.

Co dělat, když zařízení nehřeje?

Zkontrolujte, zda je vypínač v poloze I a termostat není v minimální poloze. Pokud se spustil omezovač teploty, počkejte na vychladnutí. Pokud problém přetrvává, kontaktujte autorizovaný servis.

Jak čistit konvektor?

Používejte vysavač k pravidelnému čištění horních a spodních ventilačních mřížek. Nikdy nepoužívejte abrazivní nebo leptavé prostředky.

Mohu zařízení používat v koupelně?

Ano, zařízení má stupeň krytí IP24 (ochrana proti stříkající vodě). Dodržujte ochranné zóny definované normou NF C 15 100.

Jaké bezpečnostní vzdálenosti dodržovat?

Neumísťujte zařízení přímo pod elektrickou zásuvku. Dodržujte minimální vzdálenosti uvedené v návodu (např. neucpávejte mřížky, neumísťujte blízko hořlavé předměty).

Jak nainstalovat nástěnný držák?

Použijte nástěnný držák jako šablonu. Vyvrtejte otvory na vyznačených místech (otvory A, B, C, D), vložte hmoždinky a upevněte 4 šrouby. Poté zavěste konvektor na výstupky a zajistěte zajišťovacím šroubem (4).

Co znamená aktivace omezovače teploty?

Omezovač vypíná topení v případě přehřátí (např. ucpaný výstup vzduchu). Po vychladnutí se zařízení samo znovu zapne. Pokud se aktivace opakuje, nechte zařízení zkontrolovat odborníkem.

Jak omezit rozsah nastavení termostatu?

Odpojte dva kolíky (3) na zadní straně ovládací skříňky a nasaďte je na obě strany požadovaného čísla, čímž omezíte pohyb knoflíku. Tím se omezí maximální teplota.

Co dělat při zápachu při prvním použití?

Dočasný zápach je při prvním uvedení do provozu normální. Větrejte místnost (pootevřené okno), dokud zápach nezmizí.

NÁVOD K OBSLUZE WKL 2502 AEG

Návod k obsslze a montáži

Cesky

Konwektory

1.3 Bezpečnostní predpisy 18
1.4 Udrzba 18

1. Pokyny k montáži 19

2.1 Montáz držák na stěnu 19
2.2 Upevnéni konvektoru 19
2.3 Elektrické pripojeni 20

3.Zarucni podminky 20
3.1 Zivotni prostreia recyklace 20

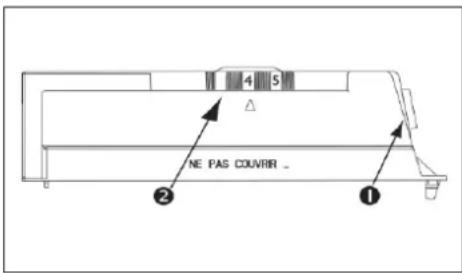

Otočenim ovladače pro nastaveni teploty (2) dolea se zapíná topení a nastavujé se teplota. Po zapnuti začne pristroj rychle a rovnoměrně vyhřivat mistnost. Vzduch vstupujé do pristroje ze spodni strany, ohřiva se, diky konvekci proudí nahoru a prěs vystupné mřížku vystupujé ven z pristroje. Pozadovanou teplotu mistnosti lze plynule nastavit mezi 6 a cca 30^ . Regulátor teploty vypné topení, jakmile je nastavená teplota mistnosti dosažena, a tato je dále udržována na konstantní hodnotě občasným

Pro stejnou teplotu ve dvou ruznych mistnostech je normalni, ze ovladace pro nastaveni teploty nemusi byt zcela shodne nastaveny. Totez plati pro dvte topna tlesa instalovan a v teze mistnosti. Aby se zarbanilo priliis vysoke spotfbe proudu pri otevrenych oknech, je nutno pristroj vypnout pomoci spinae.

1.2.1 Ochrana proti zamrznuti

Ovladač pro nastavení teploty (2) se nastaví do polohy *.

Regulator teploty automatickny prepne na rezim vytapeni, jestlze teplata mistrostiPoklesne pod cca +6^ .Dbejte na spravne stanoveni spotreby tepla vzhledem k topnemu vykonu pristroje!

1.2.2 Omezeni regulatoru teploty

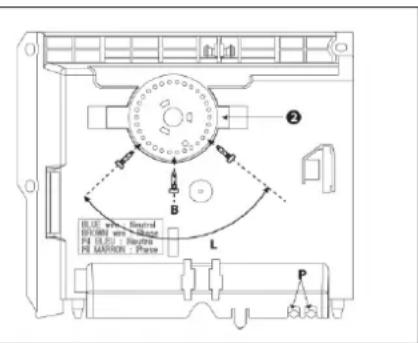

Aby se rozsah nastaveni ovladače teploty omezil na určité nastavení, je třeba uvolnit oba kolíky (3) na zadné straně spinác skřínký a na obou stranách namontovat požadované značky. Oba kolíky mohou být rovně použity pro omezení rozsahu teploty.

1.3 Bezpečnostní predpísey

Přistroj se nesmí použivat

• v prostorach, v nichž hrozi nebezpeči vybuchu vzhledem k pritomnosti chemikálii, prachu, plynu nebo vyparú,
• v bezprostředni blízkosti vedeni nebo nádob, které vedou nebo obsahuji horlavé nebo vybusné látky.

Z tohoto duvo du musi byt bezpodminecn dedrozovany minimalni vzdalenosti.

V dilnach nebo jinych prostorach, kde se vyskytuji zplodiny, nebo kde se pracuje s Rozpoustedy a chemikaliemi, je citit zapach oleje, benzizu a podobne, muze dochazet k deletrvajicimu neprijemnemu pachu a pripadne ke zneciisteni.

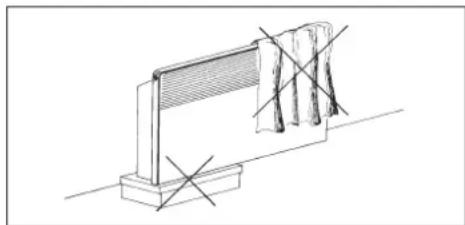

Nesmi byt omezovano volné prouděni vzduchu. Z bezpečnostnich duvodu se proto nesmi zcela ani céstečné zakryvat horní a spodnívduchove mřížky na pristroji, např. záclonami, kusy pradla apod. Na pristroj se rovněz nesmiPokládat zádné prěděmty nebo jezasunovat mezi pristroj a stěnu. V proudu teplého vzduchu v blízkosti topidla se nesmi nacházet zádné hořlavé prěděmty ze děva, papíru, textilii apod. a rovněk latky nachhýnek zážehu nebo vzplanuti např. vosk, benz

V dusledku vystupu tepleho vzduchu muze, stejn jeako u vsech ostatnich topidel, dochazet k zabarveni steny.

Prace, pri nichz vznikaji vznetlive vypary, napr. priPokladani nebo lepeni parketnebo podlah z PVC nebo pri pouziti spreje na podlahy a benzinu a pod., provadejte vyhradnenepri topidle vyrazenem z provozu.

1.4 Udrzba

K Čišěni skrīne se nesmí používat zádné abrazivné nebo agresivné púsobici Čistici prostředky. Pravidelné Čišěte horní a spodní vzduchovou mǐfíku prístroje pomoci yvasače.

2. Pokyny k montáži

Montáž a pripojení konvektorú AEG musi provadět odborník, a to pri dodrženi těchtoPokynú k montáži.

Pokyny k montázi patří k pristroji a je třeba, aby je majitel pristroje pečlive uchovával. V pripadě zmeny majitele je třeba je predat nasledujicimu majiteli.

Konvektory AEG jsou elektrické primitopné prístroje, které se upevnji na stenu a jsou vchodné zejměna pro vytapěni mensich prostor, např. pracovny, kuchyně, koupelny, umyvärný apod.

Pri prvnim uvedeni pristroje do provozu docházi k vyskyt zapachu, takze je nutno zajistit dostatečné vetrání prostoru (napr. prestavení oken do vyklopené polohy).

Konvektor je dodáván como kompletní Jednotka s privodním kabelem a vidlici. (Výjimka: WKL502 C až WKL3002 C)

Topidlo nesmi byt instalovano a nesmi se použivat bezprostředne pod sit'ovou zasuvkou!

2.1 Montáž držák na stěnu

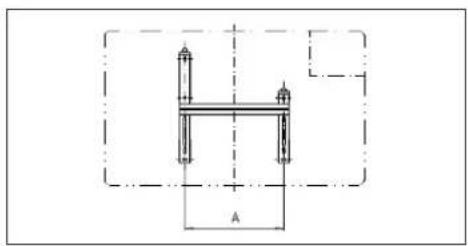

Držák na stěnu je orientován na střed (viz obrázek a následujíci tabulku).

Müze sám sloužit jako šablona pro upevněi a pritom zajist'ovat potbrebnou vzdalenost od podlavy.

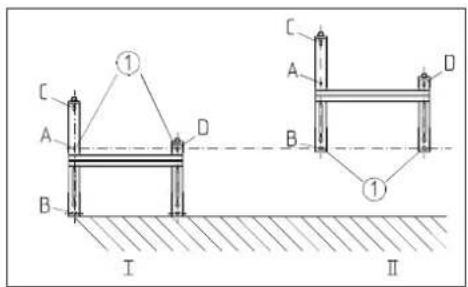

Držák na stěnu postavte na podlahu a označte polohu spodních otvorů (①), které odpovidaji otvorům A a D, na (I).

Typ WKL WKL WKL WKL WKL	WKL WKL
	502 75	2 1002 15	02 2002	2502 300	2
Příkon W 500 750 1000 1500	2000 25	00 3000
Šižka mm 370 370 445 590	740 890	1036
Výška mm 450 450 450 450	450 450	450
Hloubka mm	78	78	78	78	78	78	78
s držákem na stěnu	100	100	100	100	100	100	100
Rozměr A	121 12	1 195	343 49	639 790
Hmotnostkg	4,1	4,1	4,7	6,1	7,4	8,1	10,0

Poté nadzvedněte držák na stenu nahoru, a to tak, aby otvory B v držáku na stenu byly v zákrytu s práve vyznacenými body (①).

Nyni muzete pomoci otvoru C a D v drzaku na stenu označit oba horní otvory pro upevněni na stenu (II). Poté vyvrtejte otvory, vložte hmoźinky a upevněte drzák na stenu pomoci 4 šroubú.

2.2 Upevněni konvektoru

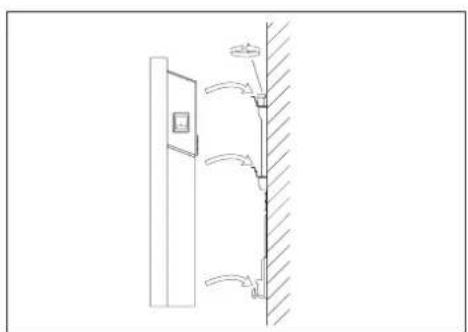

Konvektor je t'reba upevnovacimi dražkami na zadni straně pristroje soucasné zavésit na 4 závesy na držákuni na stenu a zatlačit dolu do aretované polohy. Poté je t'reba fixacné šroub (4) upevněni na stenu ve směru hodinovych ručícek dotáhnout až na doraz a tím upevněni zajistit.

Při uvolnéni konvektoru je třeba shora uvedene úkony provest v obraceném poradi.

2.3 Elektrické pripojeni

Přistroj je určen pro střidávy proudly 230 V.

Dodržujte ustanoveni VDE 0100, predpisy vašeho dodavatele elektrické energia a pokyny na vyrobnim štitku.

Elektrická bezpečnost!

Konvektory spadaji pod tfrdu ochrany II (2) a ochrany proti strikajici vode (IP24).

Uvedené napétí musi souhlasit s napétimsite. Použijte dostatečné prúžeč privodnic h vodiču. Pro priopojen je tbreva ve vzdalenosti nejmene 10 cm od topidla nainstalovat zásuvku nebo krabici propevné priopojení prístroje.

Pevně instalované elektrické vedení musi byt podle prędpisù zřizovatele vybaveno vsepolovym spinacim zařizením, které má rozevřeni kontaktu alespón 3 mm.

Je-li privodni kabel pristroje viditelne poskozen, je nutne nechat kabel vymenit vyrobcem, servisem vyrobce nebo kvalifikovanym odbornikem a zabrinit tak moznym nebezpecim.

Obecné platí:

Pri instalaci topidla v prostorach s vanou nebo sprchou je treba dodrzet stupen ochrany podle VDE 0100/DIN 57 100, cAst 701 v souladus udaji na vyrobnim stitku.

Bezpečnostní prvky

Konvektory jsou vybaveny bezpečnostnim omezovacem teploty (STB), který pri nebezpečí vypné topení. V pripadě, ze došlo k vypnutí púsoběm tepelné ochrany, je nutno odstranit príčinu (napiř. zakrytý vystupné otvor).

Po několika minutách chlazováni se prístroi opět uvede do provozu. jestlíze pri následujicím uvedeni do provozu tepelná ochrana opět prístroi vypne, je třeba se obrátit na autorizovaný servis, aby poruchu odstranil.

Pozor!

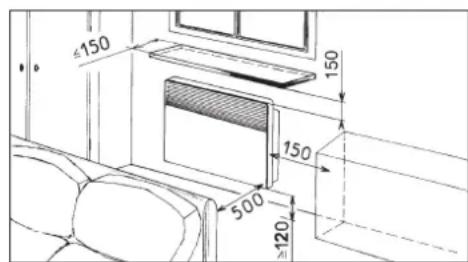

Dodržujte bezpečnostní vzdálenosti (mm) podle následujíciho obrázku.

3. Záručni podmíky

Uplatnováni nároku na poskytnuti záruky je mozné pouze v zemi, kde byl pristroj zakoupen. Obratte se prosím na príslušné zastoupení firmy AEG nebo na dovozce.

Montáž (elektrickou instalaci), první uvedeni do provozu a udrzbu tohoto pristroje smi provadét pouze odbornik, ktery se pri tom bude ridit timto námodem.

Vyrobce neruci za pristroje poskozené vlivem nedodrženiPokynu pro montáž a provoz uvedenych v prislušném montáznim a provozním navodu.

3.1 Životné prostředí a recyklace

Zádámé Vás, abyste nám byli napomocni pri ochraněživotniho prostředí. Proto odstrańte obal v souladus platnymi prédpisy pro zpracovani odpadu.
