WKL 2502 - Ogrzewanie AEG - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczny konwektor ścienny
Marka	AEG
Model	WKL 2502
Moc nominalna	2500 W
Zasilanie elektryczne	230 V ~ 50 Hz
Klasa ochronności	II
Stopień ochrony IP	IP24
Wymiary (dł. x wys. x gł.)	890 x 450 x 78 mm
Waga	8,1 kg
Zakres temperatury	6 °C do 30 °C
Typ ogrzewania	Naturalna konwekcja
Ochrona przed zamarzaniem	Tak (próg około 6 °C)
Urządzenie zabezpieczające	Bezpieczeństwa ogranicznik temperatury
Montaż	Ścienny z dostarczonym uchwytem
Podłączenie elektryczne	Przewód z wtyczką (standardowy model)
Konserwacja	Czyszczenie kratek odkurzaczem
Zalecane zastosowanie	Małe pomieszczenia, łazienka (przestrzegać stref ochronnych)
Gwarancja	Zależnie od kraju zakupu, skontaktuj się z serwisem AEG

Często zadawane pytania - WKL 2502 AEG

Jak uruchomić urządzenie?

Użyj przełącznika (1) znajdującego się z prawej strony urządzenia. Pozycja I włącza, O wyłącza.

Jak ustawić temperaturę?

Obróć pokrętło temperatury (2) w lewo, aby włączyć ogrzewanie i wybrać żądaną temperaturę, od 6 °C do około 30 °C. Termostat utrzymuje stałą temperaturę.

Co zrobić, jeśli urządzenie nie grzeje?

Sprawdź, czy przełącznik jest w pozycji I i czy termostat nie jest ustawiony na minimum. Jeśli zadziałał ogranicznik temperatury, poczekaj na ochłodzenie. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem.

Jak wyczyścić konwektor?

Użyj odkurzacza do regularnego czyszczenia górnych i dolnych kratek wentylacyjnych. Nigdy nie używaj ściernych lub żrących środków.

Czy mogę używać urządzenia w łazience?

Tak, urządzenie ma stopień ochrony IP24 (ochrona przed bryzgami). Przestrzegaj stref ochronnych określonych przez normę NF C 15 100.

Jakie zachować odległości bezpieczeństwa?

Nie umieszczaj urządzenia bezpośrednio pod gniazdkiem elektrycznym. Zachowaj minimalne odległości podane w instrukcji (np. nie zasłaniaj kratek, nie umieszczaj łatwopalnych przedmiotów w pobliżu).

Jak zamontować uchwyt ścienny?

Użyj uchwytu ściennego jako szablonu. Wywierć otwory w zaznaczonych miejscach (otwory A, B, C, D), włóż kołki i przymocuj 4 śrubami. Następnie zawieś konwektor na zaczepach i zablokuj śrubą blokującą (4).

Co oznacza zadziałanie ogranicznika temperatury?

Ogranicznik wyłącza ogrzewanie w przypadku przegrzania (np. zatkany wylot powietrza). Po ochłodzeniu urządzenie wznawia pracę. Jeśli zadziałanie się powtarza, zleć sprawdzenie urządzenia profesjonaliście.

Jak ograniczyć zakres regulacji termostatu?

Odepnij dwa trzpienie (3) z tyłu skrzynki sterowniczej i zamontuj je po obu stronach żądanej cyfry, aby ograniczyć zakres obrotu pokrętła. Pozwala to na ograniczenie maksymalnej temperatury.

Co zrobić w przypadku zapachu przy pierwszym użyciu?

Przejściowy zapach jest normalny przy pierwszym uruchomieniu. Przewietrz pomieszczenie (uchylone okno) aż do ustąpienia zapachu.

INSTRUKCJA OBSŁUGI WKL 2502 AEG

Instrukcja uzytkowania i montazu

Polski

Inhaltsverzeichnis

Deutsch

1. Instrukcja uzytkowania 21

1.1 Węczanie konwektora 21
1.2 Włacznie ogrzewania 21

1.2.1 Zabepieczenie przechimrozowe 21
1.2.2 Blokada nastawy termoregulatora 21

1.3Uwaga 21
1.4 Konserwacja 21

1. Instrukcja montazu 22

2.1 Montaz uchwtyu do mocowania na scianie 22
2.2Mocowanie konwektora 22
2.3Instalaeja elektryczna 23

3.Gwarancja 23
3.1 Srodowisko naturalne i recyking 23

Table of Contents

English

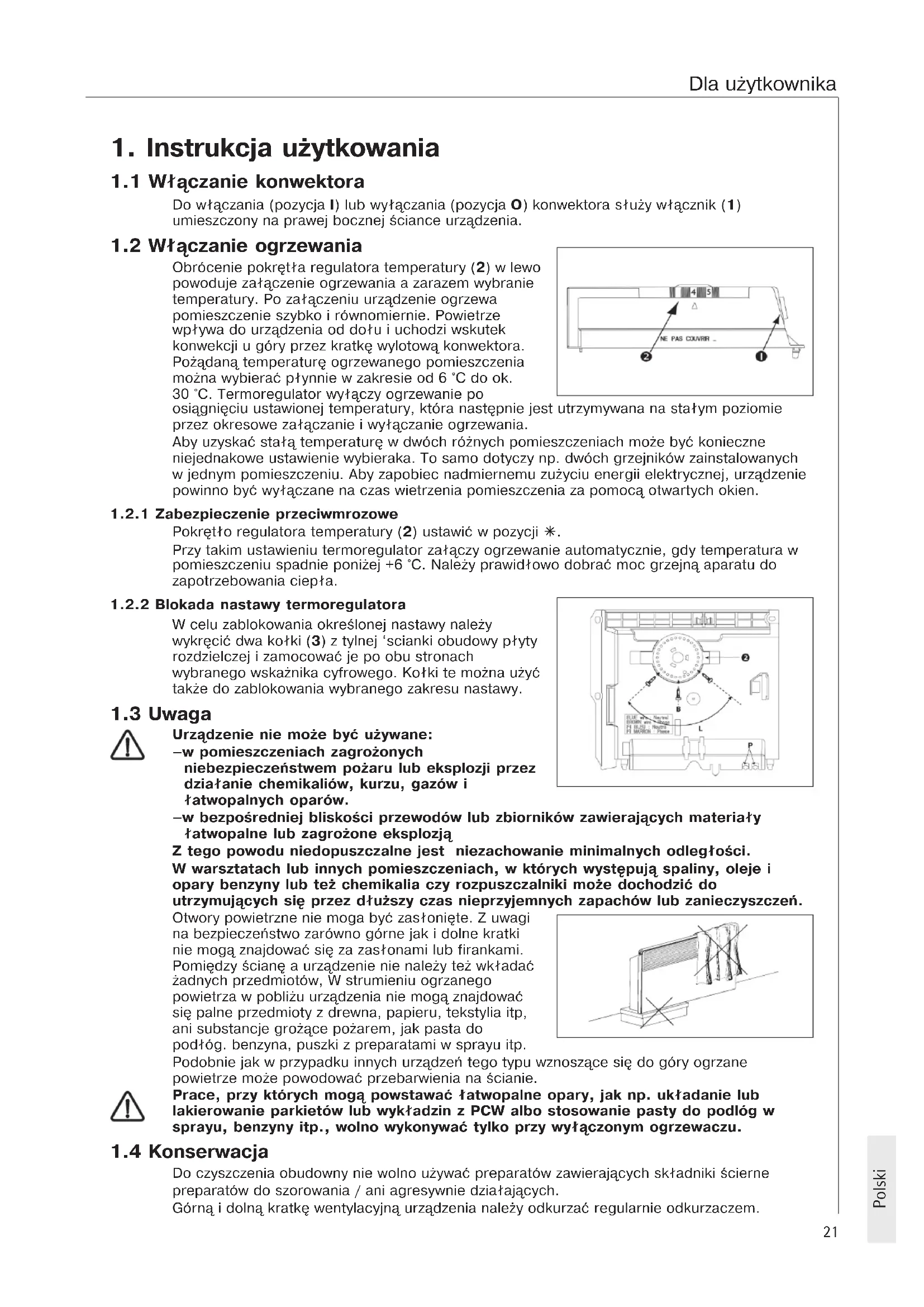

1. Instrukcja uzytkowania

1.1 Węȩczanie konwektora

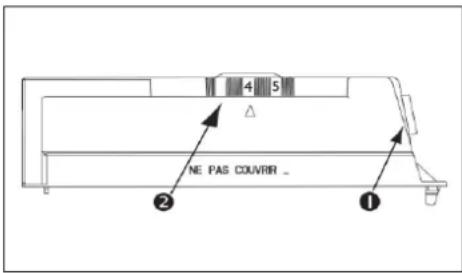

Do wączania (pozycja I) lub wączania (pozycja O) konwektora sązy wącznik (1) umieszczony na prawej bocznej sciance urzadzenia.

1.2 Włączanie ogrzewania

Obrćenie pouduje zaćzenia ogrzewania a zarazem wybranie temperature. Po zaćzeniu urzadzenia ogrzewa pomieszczenie szybko i rownomiernie. Powietrzej wptywa do urzadzenia od dotu i uchodzi wskutek konwekcji u góry przyez kratkę wylotowej konwektora. Pozadana temperatur ogrzewanedo pomieszczenia.), zoyna wybierać pflynie w zakresie od 6^ do ok. 30^. Termoregulator wyłączy ogrzewanie poosiagnęciu ustawionej temperature, kóra nastepnie je przyez okresowe zaćzanie i wylączanie ogrzewania.

Aby uzyskać stała temperature w dwóch rożnych pomieszczeniach sąbć konieczne niedynam pomieszczeniu. Aby zapobiec nadmiernemu zuźyciu energii elektrycznej, urzadzenia powinno byc wyłuczane na czas wietrzenia pomieszczenia za pomocą otwartych okien.

1.2.1 Zabezpieczenie przyciemrozowej

Pokretto regulatora temperature (2) ustawic w pozycji *.

Przy takim ustawieniu termoregulator zaączy ogrzewanie automatycznie, gdy temperatura w pomieszczeniu spadnie ponizej +6 °C. Naleźyprawidławo dobrać moc grzejna aparatu do zapotrzebowania ciepta.

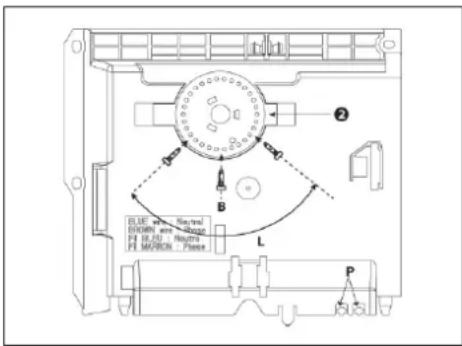

1.2.2 Blokada nastawy termoregulatora

W celu zablokowania okreslonej nastawy nalezy wykrecić dwa kołki (3) z tylnej 'scianki obudowy płyty rozdzielczej i zamocowych je po obu stronach wybranego wskaznika cyfrowego. Kołki te mayna uzyc takze do zablokowania wybranego zakresu nastawy.

1.3 Uwaga

Urzadzenie nieMZebyc uzywane:

-w pomieszczeniach zagrozonych niebepezcieznstwem pozaru lub eksplozji przydziafanie chemikaliow, kurzu, gazow i katwopalnych oparow.

-w bezposrednej bliskosci przywodow lub zbiornikow zawierajycch materiały katwopalne lub zagrozone eksplozja

Z tego powodu niedopuszczalne jest niezachowanie minimalych odlegtosci.
W warsztatach lub innych pomieszczeniach, w ktorych wystepuja spaliny, oleje i opary benzyny lub tez chemikaliaczy Rozpuszczaliniki moze dochodzic do utrzymujacych sie przyduszcy czasNieprzyjemnych zapachow lub zanieczyszczen.

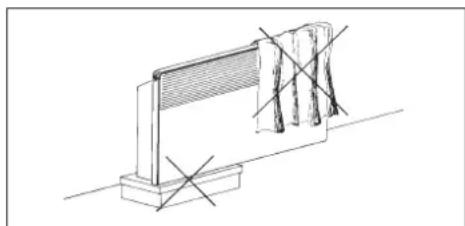

Otwory powietrzne nie moga byc zasloniete. Z uwagi na bezpieczentwo zarowno gorne jak i dolne kratkii nie moga znajdowac sie za zaslonami lub firankami. Pomiedzy sciane a urzadzenie nie nalezy tez wiktadac zadnych przyedmiotow, W strumieniuogrzanego powietrza w povlizu urzadzenia nie moga znajdowac sie palne przyedmioty z drewna, papieru, tekstylia itp, ani substancje grozace pozarem, jak pasta do podfog. benzyna, puszki z preparatami w sprayu itp.

Podobnie jak w przypadku innych urzadzen unto typu wznoszace sie do góryogrzanegowirze moze powodowac przybarwienia na scianie.

Prace, przy tkorych moga powstawac fatwopalne opary, jak np. ukradanie lub lakierowanie parkietow lub wykstadzin z PCW albo stosowanie pasty do podlrog w sprayu, benzyny itp., wolno wykonywa c tylko przy wyfaczonymogrzewaczu.

1.4 Konserwacja

Do czyszczenia obudowy nie wolno uzywac preparatow zawierajacych składniki scierne preparatów do szorOWania / ani agresywnie dziaJajacych.

Gorna i dolna kratkge wentylacyjna urzadzenia nalezy odkurzac regularnie odkurzaczem.

2. Instrukcja montazu

Montaż i podłączenia konwektorów AEG musza byc wykonane przy czwalifikowanego instalatora z uwzgliedniem wskazowej zawartych w niniejszej instrukcj.

Instrukcja montazu nalezy do urzadzenia i powinna byc starannie przechowyana przy wftsasciela. W razie zmiany wftsasciela instrukcje nalezy przykekaca nowemu wftsascielowy.

Konwektory AEG to elektryczneogrzewacze bezposrednie, mocowane na scianie i nadajace sie szczególnie do ogrzewania mniejszych pomieszczenej jak: pracownia, kuchnia, tazienka, pralnia itd, W komplecie dostarczanych konwektorów znajduje sie sznur sieciowy z wtyczka.

Przy pierwszym uruchomieniu要去 do wydzielania sie zapachu wskutek Rozgrzewania sie elementenow konwektora. W takim przypadku nalezy dostatecznie przewietrzyc pomieszczenie w ktorym konwektor sie znajduje.

Konwektor dostarczany jest w komplecie z przyȩczeniowym i wtyczka. (Wyjatek: WKL502 C do WKL3002 C)

Ogrzewaczy nie wolno umieszczac bezposrednio pod, sciennym gniazem sieci elektrycznej!

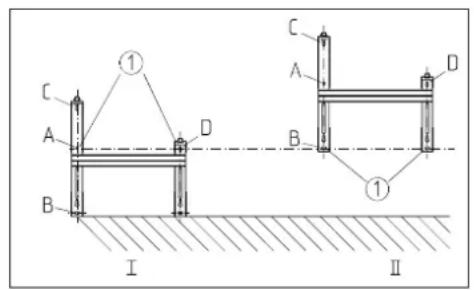

2.1 Montañ uchwytu do mocowania na scianie

Uchwyt nie jest centryczny w stosunku do obudowy (patrz rys. i ponieszsa tabela).

Moze rɔwniez sluzyc jako szablon do mocowania gwarantujac rɔwnoczesnie odpowiedni odstep od podloza.

Ustawic uchwyt do mocowania konwektora na podchodze i zaznaczyc dolne otwory (①), Pokrywajace sie z otworami A i D (I).

Nastepnie uniesc uchwyt do mocowania na scianie do gory w taki sposob, aby otwory B w uchwycie Pokryf sy z zaznaczonymi punktami (①). W tej pozycji zaznaczyc, poprzej otwory C w uchwycie nasciennym, dwa otwory do zamocowania do sciany (II). Nastepnie wywiercić otwory, zafozyc kołki Rozporowe i zamocowac uchwyt nascienny czterema wkrétami.

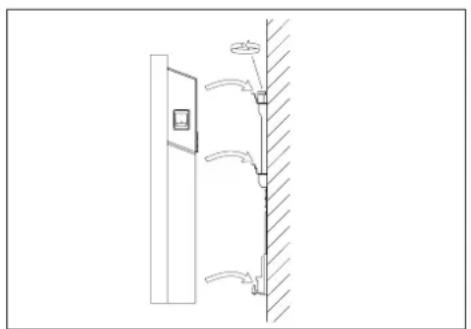

2.2 Mocowanie konwektora

Konwektor zawiesic na 4 jejczykach uchwytu nasciennego za znajdujace sie w tylnej sciance urzadzenia cztery wyciecia i nacisnac w dof do oporu. W celu zabzpieczenia urzadzenia obrcic do oporu bolec uchwytu nasciennego (4) w kierunku ruchu wskazowek zagara.

W celu demontazu konwektora powyszne czynnosci wykona c w kolejnosci odwrotnej.

2.3 Instalaeja elektryczna

Konwektor jest przywidziany do zasiliania prądem zmiennym 230 V.

Nalezy przyestrzegać zalecenia odnosnégo Rejonu Energetyczncgo. Nalezy rownieź przyestrzegać zalecenia z tabliczki znamionowej urzadzenia.

Bezpieczenstwo elektryczne

Konwektory sa wykonane w klasie ochronnosci II (回) z zabezpieczeniem przyciwbryzgowym (#P24).

Uwaga na tabliczek znamionowa!

Napięcie podane na tabliczce musi byc identyczne z napieciem w sieci zasilajść. Dobrać przyzewód o odpwiednim przykroju. Do podączenia konwektora sąȩzy w odlegatósci co najmież 10 cm w bok odogrzewacza umieszec gniaźdo sieciowe lub gniaźdo do podączenia na state.

Sta sta instalacja elektryczna, wedug wymagan konstruktora, musi byc wyposazona w wielobiegunowy wytagznik, ktorego odstep otwarcia winosi co najmiej 3 mm.

W przypadku widocznych uszkodzen przyzewodu zasilajęcego urzadzenia, celemunikość zagrożn, musi być on wymiemeny przyez produkta, serwis lub wykalifikowanego SPECIALIST.

Zasada ogolna:

przy instalowaniu ogrzewacza w pomieszczeniach z wanna kapielowa lub natryskiem nalezy przestrzegać strefy ochronnej wg VDE 0100/DIN 57100, cz. 701 zgodnie z danymi podanymi na tabliczce znamionowej.

Zabepieczenia

Konwektory są wyposañone w termoregulator zabezmieczajcy (STB), który w razie niebezmieczénstwa wyłacza ogrzewanie. Po wyłaczeniu konwektora przyze zabezmieczenie przyzed nadmiernym wzrostem temperaturyNSEZY usunć przyczynę (np. zaśloniety otwor ywlotowy powietrza).

Po kilku minutach, gdy urzadzenie ostygnie, nastapi loro ponowne samocznne wączenia. Jeźeli po wączeniu zabezmieczenie zadziata ponownie, w celu usuniecia usterki nalezy wezwac autoryzowany serwis.

Uwaga:

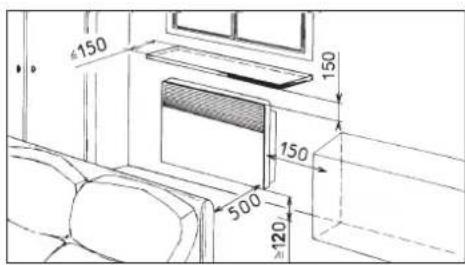

Przestrzegać odlegtosci podanych na rys.

3. Gwarancja

Gwarancja obejmujte tylko obszar kraju w którym urzadzenie zostato zakupione. Naprawy gwarancjne nalezy zgtaszać do zakladu serwisowej wymienionego w karcie gwarancjnej.

Montaž, podźaczenia elektryczne oraz konserwacja urzadzenia mogą być wykonane wyłączenia przy uprawnionego instalatora.

Producent nie bierze odpwiedzialnosci za uszkodzenia urzadzen winilkfte z montazu i/lub uzytkowania niedgodnego z niniejsza instrukcja montazu i obstugi.

3.1Środowisko naturale i recycl Kling

Prosimy o wspóprace w zakresie przestrzegania zasad ochrony srodowiska. W tym celu naleź usunć opakowanie zgodnia z obowiażucymi przypisami o recyklingeru.
