GEBRUIKSAANWIJZING Huz 10 OKO AEG

1. Algemene aanwijzingen 23
2. Veiligheid 23
   3.Toestelbeschrijving. 24
3. Reiniging, verzorging en onderhoud 24
4. Problemen verhelpen 24

INSTALLATIE

1. Veiligheid 25
   7.Toestelbeschrijving. 25
2. Voorbereidingen 25
3. Montage 26
4. Ingebruikname 27
5. Instellingen 27
6. Buitendienststellung 27
7. Storingen verhelpen 27
8. Onderhoud 27
9. Technische gegevens 28

GARANTIE

MILIEU EN RECYCLING

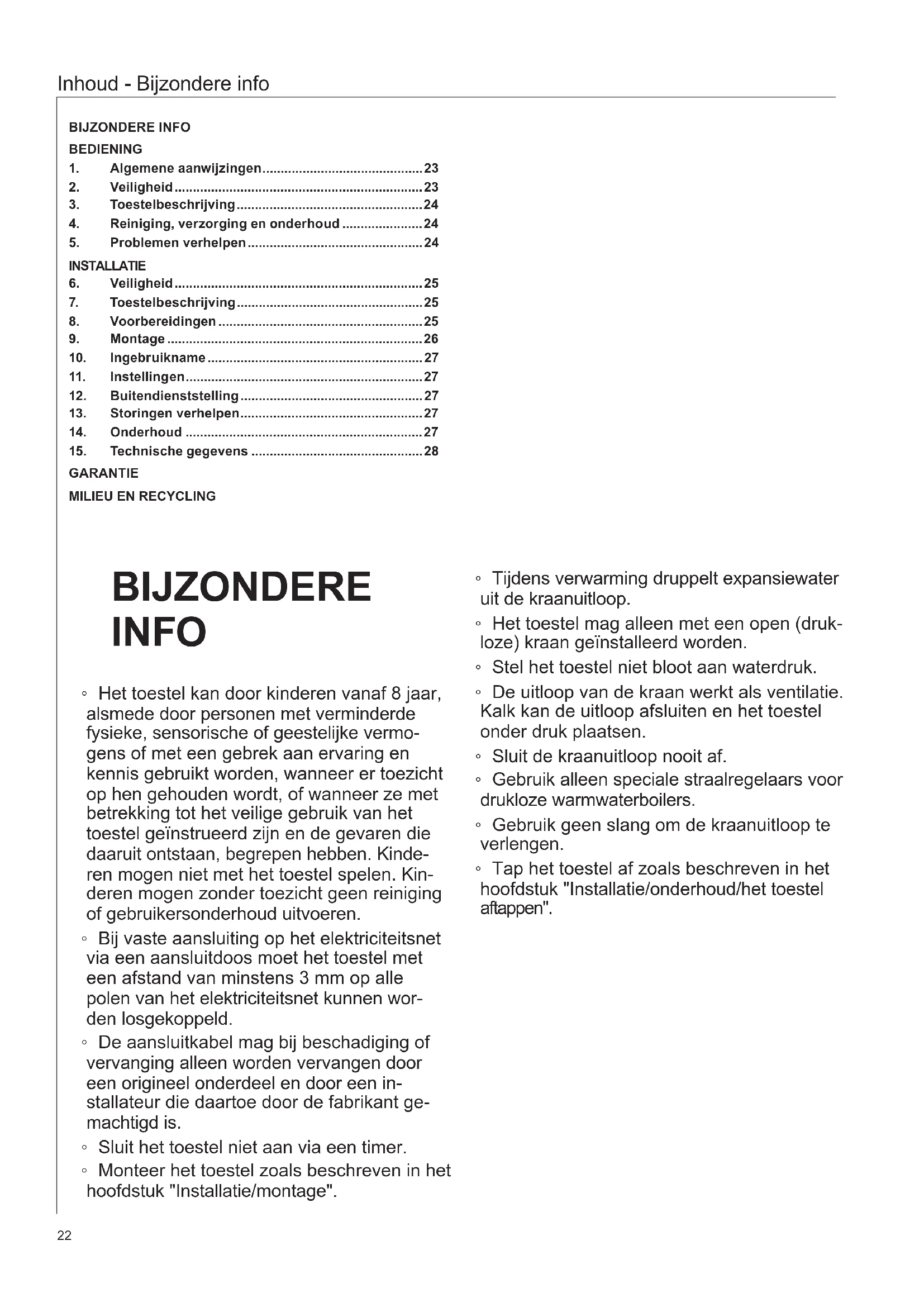

BIJZONDERENE INFO

• Het toestel kan door kinderen vanaf 8aar, alsmede door Personen met verminderde fysieke, sensorische of geestelijkke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanner er toezicht op hen gehonden worden, of wanner ze met betrekking tot het veilige gebruik van het toestel geinstrueerd+zijn en de bevaren die waaruit ontstaan, begrepen hebben. Kinderen mogen Niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.
  Bij vaste aansluiting op het elektriciteitsnet via een aansluitdoos moet het toestel met een afstand van minstens 3mm op alle polen van het elektriciteitsnet+kennen worden losgekoppeld.
  De aansluitkabel mag bij beschadiging of verranging alleen worden verrangen dooreen origineel onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is.
  Sluit het toestel Niet aan via een timer.
• Monteer het toestel zoals beschreiben in het hoofdstuk "Installatie/montage".

Tijdens verwarming druppelt expansiewateruit de kraanuitloop.
Het toestel mag alleen met een open (druko- loze) kraan geinstalleerd worden.
Stel het toestel Niet bloot aan waterdruk.
De uitloop van de kraan werkt als ventilatie. Kalk kan de uitloop afsluiten en het toestel onder drukplaatsen.
Sluit de kraanuitloop nooit af.
Gebruik alleen speciale straalregelaars voor drukloze warmwaterboilers.
- Gebruik geen slang om de kraanuitloop te verlungen.
Tap het toestel af zoals beschreiben in het hoofdstuk "Installatie/onderhoud/het toestel aflappen".

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installmenter.

Het hoofdstuk "Installatie" is bestem voor de installateur.

Info Lees deze handleiding voor gebruik zorgvuldig door enbewaar deze op eenveiligeplaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar
Hier staan möglichke gevolgen, wanneer de veiligheidsaanwijzing worden genedeerd.

Hier staan maatregelen om het gevaar af te wenden.

1.1.2 Symbolen, soort gevaar

Symbool Soort	gevaar
!	Letsel
	Elektrische schok
	Verbranding (Verbranding,verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis
GEVAAR Aanwi	zingen die leiden tot zwaar letsel of overlijden, wanner deze nicht in acht worden genomen.
WAARSCHU-WING	Aanwijzingen die kuren leiden tot zwaar letsel of overlijden, wanner deze nicht in acht worden genomen.
VOORZICTHIG	Aanwijzingen die kuren leiden tot middelmatig zwaar of Licht letsel, wanner deze nicht in acht worden genomen.

1.2 Andere aandachtspunten in deze documentatione

Info

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

» Lees de aanwijzingstksten grondig door.

Symbool Betekenis
!	Materièle schade (toestel-, gevolg-, milieuschade)
	Het toestel afdanken

Dit symbolism geeft aan dat uiets moet doen. De verereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders worden vermeld, worden alle maten in millimeter aangegeven.

2. Veiligkeit

2.1 Voorgeschreveu gebruik

Het open (drukloze) toestel is bedoeld voor het opwarmen van de drinkwater. Het toestel kan een tappunt van water voorzien.

Het toestel is bestemd voor gebruik in een huishoudelijk omgeving. Het kan veilig bediend worden door personen die.daarover Niet geinstruereeerd,zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bv. in het Kleinbedrijf, voor zover het opdezelfde wijze gebruikt worden.

Elk ander gebruik geldt nicht als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruekte accessoires.

2.2 Algemene veiligheidsaanwijzingen

De temperatuur van de kraan kan bij gebruik hoger worden dan 60^

Bij uitlooptemperaturen vaneer dan 43^ bestaat gevaar voor brandwonden.

WAARSCHUWING letsel

De temperatuur-instelknop mag alleen door de installateur eraf getrokken worden.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8aar, alsmede door Personen met verminderde fysieke, sensorische of geestelijkke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanner er toezigicht op hen gehonden wordt, of wanner ze met betrekking tot het verilige gebruik van het toestel geinstruerd zich en de bevaren die waaruit ontstaan, begrenpen hebben. Kinderenogen Niet met het toestel spelien. Kinderenogen zonder toezigicht geen reiniging of gebruikersondoud uityvoeren.

Als kinderen of Personen met verminderde fysieke, sensorische of geestelijkke vermogens het toestel gebruiken, adviseren we een permanente temperatuurbegrenzing. De begrenzing kan door de installmenteur ingesteld worden.

Materielle schade

Het toestel en de kraan dienen door de gebruiker gegen vorst beschermd te worden.

Materièle schade

Stel het toestel Niet bloot aan waterdruk. De uitloop van de kraan werkdt als ventilatie. Kalk kan de uitloop afluien en het toestel onder drukplaatsen.

》Sluit de kranuitloop nooit af.
» Gebruik alleen speciale straalregelaars voor drukloze warmwaterboilers.
» Gebruik geen slang om de kraanuitloop te verlungen.

Materielle schade

Wanner het toestel via een timer aangesloten worden, kan de veiligheidstemperatuurbegrenzer onbedoeld teruggesteld worden.

» Sluit het toestel Niet via een timer aan op het stroomnet.

2.3 CE-logo

Het CE-logoegeft aan dat het toestel voldoet aan alle fundamentele vereisten:

Laagspanningsrichtlijn
Richtlij voor de elektromagnetische compatibiliteit

2.4 Keurmerk

Zie hetypeplaatje op hettoestel.

3. Toestelbeschrijving

Het open (drukloze) toestel houdt de waterinhoud constant op de ingestelde temperatuur. Tijdens verwarming druppelt expansiewater UIT de aftapkaan. Het toestel mag alleen met kranen voor open (drukloze) warmwaterboilers geinstalleerd worden (zie hoofdstuk "Installatie/toestelbeschrijving/toebehoren").

ThermoStop-functie

De ThermoStop-functie (thermische scheiding) van de Huz 10 OKO voorkomt opwarming van de kraan in stand-bywerking.

3.1 Bediening

U kurz de gewenste uitlooptemperatuur van het warm water instellen op de temperatuirinstelknop. Tijdens het opwarmen is de opwarmindicator aan.

26.02-06-0154

1 Opwarmindicator
2 Temperatuur-instelknop

Bepaald door het systeme konnen de temperaturen afwijken van de gezvraagde waarde.

Koud. Met deze instelling is het toestel beschermd gegen vorst. De kraan en de waterleiding zijn nicht beschermd.
E Ca. 40^ C
e Aanbevolen energiespaarstand (ca. 60^ ), geringe steenvorming

Info

De installmenter kan een temperatuurbegrenzing op het toestel instellen (zie hoofdstuk "Installatie/instellingen/temperatuurbegrenzing instellen").

4. Reiniging, verzorging en onderhoud

» Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhoden en te reinigen.
» Controller periodiek de kraan. Verwijder kalk op de kraanuitloop met in de handel verkrijgbare ontkalkingsmiddelen.

Bijna al het water geeft kalk af bij hoge temperaturen. De kalk slaat neer in het toestel en beinvloedt de werkking en de levensduur van het toestel. De radiatoren要去en daarom desgewenst ontkalkt worden. De installmenteur, die op de hoogte is van deplaatselijkke waterkwaliteit,.Deelt u mee wanneer de volgende ontkalking moet worden uitgevoerd.

5. Problemen verhelpen

Probleem	Oorzaak	Oplossing
Het toestel levert geen warm water.	De temperatuur-in-stelknop is ingesteld op "●".	Schakel het toestel in door de temperatuur-instelknop te draaien.
	Het toestel heeft geen spanning.	Controleer de stekker en de zekeringen van de huisinstallatie.
Water kan alleen met een verminder volu-me worden afgetapt.	De straalregelaar in de kraan is verkalkt.	Ontkalk/vervang de straalregelaar.
Sterke kookgeluiden in het toestel.	Er heeft zich kalk af-gezet in het toestel.	Laat het toestel door de installmenteur ontkal-ken.

Waarschuw de installmentar als u de oorzaak zich nicht kunt verhelpen. Deel hem het nummer op het typeplaatje mee voor een betere en snellere afhandeling:

26 02 06 031

INSTALLATIE

6. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel月至en door een gekwalificeerde installeur uitgevoerd worden.

6.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werkung en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en verwangingsonderdelen voor het toestel.

6.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en bepalingen in acht.

7. Toestelbeschrijving

Het toestel is bedoeld voor een aftappunt voor de opwarming van koud water.

Huz 10 ÖKO

Het open (drukloze) toestel is geschikt voor onderbouw-montage.

Hoz 10

Het open (drukloze) toestel is alleen geschikt voor bovenbouwmontage.

7.1 Inhoud van het pakket

Bij het toestel worden het volgende geleverd:

Wandbevestiging

Montagesjabloon

7.2 Toebehoren

Voor de open werkwijze zijn de volgende kranen als toebehoren leverbaar:

Huz 10 ÖKO

AHEu 50 WT - eengreepsmengkraan voor wastafel
AHEu 50 S - eengreepsmengkraan voor aanrecht

Hoz 10

AHo 50 - mengkraan met zwenkuitloop

8. Voorbereidingen

» Spoel de waterleiding grondig door.

Waterinstallatie

Gesloten kranen zichn nicht toegestaan.

Het toestel mag alleen in een vorstvrije ruimte gein-stalleerd worden.

Materièle schade

Monteer het toestel aan de muur. De muur要去 voldoende draagvermogen hebben.

Info

Zorg ervoor dat het toestel voor herstellingswerken vrij toegankelijk is.

Monteer het toestel verticaal en in de buurt van het tappunt.

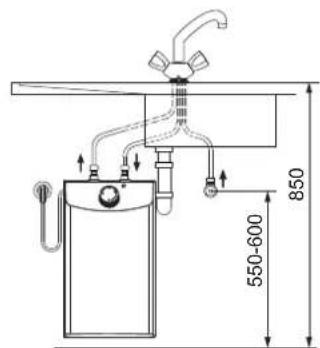

8.1.1 Huz 10 ÖKO - onderbouwmontage

Info

De Huz 10 ÖKO is alleen geschikt voor onderbouw- montage. De wateraansluitingen van het toestel wij- zen omhoog.

D0000047854

D0000047858

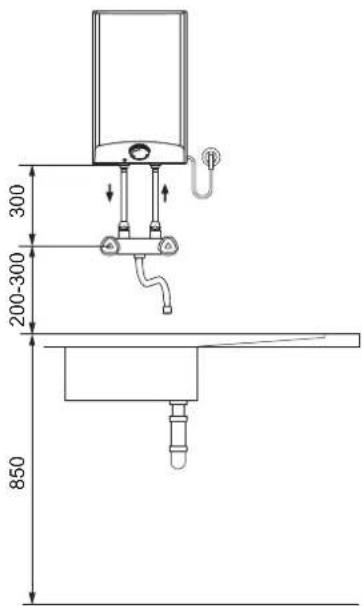

8.1.2 Hoz 10 - bovenbouwmontage

Info

De Hoz 10 is alleen geschikt voor bovenbouwmon-.
tage. De wateraansluitingen van het toestel wijzen
omlaag.

D0000047855

Materielle schade

De maximaal toegelaten lenghte van de verbindingsbuis (van de kraan aan het toestel) bedraagt 1 m. Bij verbindingsbuizen >1 m:

» Installeer een opzetbuisbeluchter in de overloopleiding.

9. Montage

9.1 Montage van het toestel

» Teken de boorgaten af met de meegeleverde montagesjabloon.
Boor de gaten en plaats geschikte pluggen.
» Bevestig de wandbevestiging met geschikte schroeven.
» Hang het toestel aan de wandbevestiging.

Info

U kurz de overtollige aansluitkabel in de kabelopberging plaatsen.

26.02-06-0163

9.2 Wateraansluiting

Materièle schade

Voer alle werkzaamheden voor wateraansluiting en installmente uit conform de voorschriften.

Materièle schade

Het toestel kan ondicht en onbruikbaar worden.

» Stel het toestel Niet bloot aan waterdruk.
» Verwissel de wateraansluitingen nicht.
Stel het debiet in (zie handleiding van de kraan). Houd rekening met het maximaal toegelaten debiet bij volledig geopende kraan (zie "Installatie/technische gegevens/gegevenstabel").

Materielle schade

Bij het vastdraalen van de schroefkoppelingen dient u tegen te houden met een geschikte schroefsleutel.

Huz 10 ÖKO

00000047852

Stem de kleurcode van de kraan-wateraansluitingen en van het toestel op elkaar af:

Schroef de wateraansluitingen van de armatuur vast op het toestel.

Info

Let erop dat de wateraansluitingenijdens de montage Niet geknikt worden. Vermijd trekspanningijdens de montage.

Hoz 10

D0000047853

» Schroef de wateraansluitingen van de armatuur vast op het toestel.

Info

De bedieningsgrepen van de tweegreeps-mengkranen voor bovenbouwmontage worden volgens DIN 44897 geleverd:

Koud water links (blauw)
Warm water rechts (rood)

9.3 Elektrische aansluiting

WAARSCHUWING elektrische schok

Voer alle werkzaamheden voor elektriciteitsaansluitingen en installmenteuit conform de voorschriften.

WAARSCHUWING elektrische schok

Bij vaste aansluiting op het elektriciteitsnet via een aansluitdoos moet het toestel met een afstand van minstens 3mm op alle polen van het elektriciteitsnet konnen worden losgekoppeld.

WAARSCHUWING elektrische schok

Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Materielle schade

De op het typeplaatje aangegeven spanning moet overeenkomen met de netspanning.

» Neem de gegevens op het typeplaatje in acht.

De volgende elektrische aansluitmogelijkheden zijn toe-gelaten:

	Huz 10 ÖKO	Hoz 10
Aansluiting op een vrij toegan-kelijk geaard stopcontact met bijpassende stekker	X	X
Vaste aansluiting op een aan-sluitdoos met aardleiding	X	X

10. Ingebruikname

WAARSCHUWING elektrische schok
De ingebruikname mag alleen uitgevoerd worden door een installment der rekening houdt met alle veiligheidsvoorschriften.

10.1 Eerste ingebruikname

0000049325

» Open de warmwaterklep van de kraan ofzet de een-hendel mengkraan op "warm" totdat het water zonder bellen maar buiten stroomt.
Steeke de stekker in het geaarde stopcontact of schakel de zekering van de huisinstallatie in.
Kies een temperatuur.
» Controller de dichtheid van alle waterinstallations.

Info

Wanner de volgorde (eerst water, dan stroom) nicht wordt nageleefd, treedt de veiligheidstemperatuurbegrenzer in werking.

Ga als volgt te werk:

» Koppel het toestel los van het elektriciteitsnet.
» Vul het toestel met water.
» Sluit het toestel aan op het elektriciteitsnet.

10.1.1 Overdracht van het toestel

» Leg aan de gebruikeruit hoe het toestel werkt. Instrueer hem over het gebruik.
» Wijs de gebruiker op möglichk gevaar, met name het gevaar van brandwonden.

Overhandig deze handleiding en de handleldingen van het eventuele toebehoren.

10.2 Opniew in gebruk nemen

Zie hoofdstuk "Installatie/ingebruikname/eerste ingebruikname".

11. Installingen

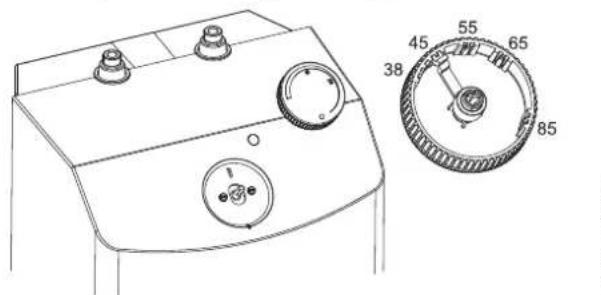

11.1 Temperatuurbegrenzing instellen

Met de hefboom aan de onderzijde van de temperatuur-instelknop kut u het instelbereik van de temperatuur-instelknop begrenzen tot een maximumtemperatuur.

» Draai de temperatuur-instelknop maar de nulstand (tot gegen de linkeraanslag op "•").
Trek de temperatuur-instelknop eraf.
Zet de hefboom op de gewenste maximumtemperatuur.
» Monteer de temperatuur-instelknop in de nulstand ().

» Koppel het toestel los van het elektriciteitsnet door de stekker uit te trekken of de zekering van de huisinstallatie uit te schaken.

Tap het toestel af (zie het hoofdstuk "Installatie/onderhoud/toestel aftappen").

13. Storingen verhelpen

Storing Oorzaak Oplossing
Het toestel levert geen warm water.	Het toestel werk Niet met water gemvuld en aangesloten op het elektriciteitsnet. De volgorde van de ingebruikname werk Niet opgevolgd. De veiligheidstempera-turbegrenzer werk geactiveerd.	Trek de stekker uit het stopcontact. Vul het toestel met water. Steek de stekker weer in het geaarde stop-contact (zie hoofdstuk "In-stallatie/inglebruikname").
De veiligheidstem- peratuurbegrenzer werk geactiveerd.		Verhelp de oorzaak van de foult. Vervang eventuele de temperatuurregelaar. Laat het toestel afkoelen. Wanner u het toestel spanningsvrij geschakeld hebt, worden de veiligheid-stemperatuurbegrenzer automatisch teruggesteld.
Sterke kookgelui-den in het toestel.	Er heeft zich kalk afgezet in het toestel.	Ontkalk het toestel.

14. Onderhoud

WAARSCHUWING elektrische schok
Scheid alle polen van het toestel van het elektriciteit-snet voor aanvang van alle werkzaamheden.

» Demonteer het toestel bij onderhoudswerken.

14.1 Het toestel aftappen

WAARSCHUWING verbranding Tijdens het aftappen kan er heet water uit het toestel Iopen.

Tap het toestel af via de aansluitstompen.

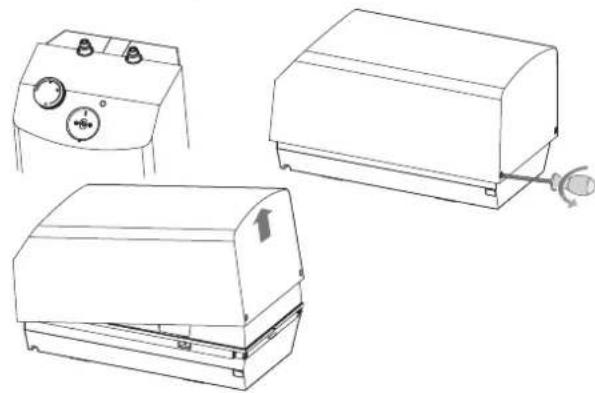

14.2 Toestel openen

26_02_06_0153

Trek de temperatuur-instelknop eraf.
» Draai de schroeven onder de temperatuur-instelknopuit.
» Open de bovenkap door de vergrendelschroeven\ aar binnen teLATEN zakken en de kap uit te zwenken\ en af te nemen.

14.3 Toestel ontkalken

Materiele schade Behandel het binnenoppervlak van de boiler net met ontkalkingsmiddelen.

» Demonteer de verwarmingsflens.
» Verwijder grove kalk van het verwarmingselement door voorzichtig te kloppen.
» Dompel het verwarmingselement tot aan de flensplaat in het ontkalkingsmiddel.

14.4 Vervang de aansluitkabel

De aansluitkabel mag alleen door een installmenter verrangen worden door een origineel onderdeel. Als alternatifkunt u de elektrische kabel H05VV-F3x1,0 gelebruiken.

Info
De kunststofdraad om de vormplaat vast te houden,
mag nicht verwijderd worden.

14.5 Aardleiding controlleren

Trek de temperatuur-instelknop eraf.

Controller de aardleiding (in Duitsland bv. BGV A3) aan een bevestigingschroef van de temperatuurregelaar en aan het aardleidingcontact van de aansluitkabel.

14.6 Temperatuursensor in schermpijp positioneren

Huz 10 ÖKO

» Plaats bij verranging van de temperatuurregelaar de temperatuursensor in de schermpijp.

» Bevestig de temperatuursensor onder de aardingsstekker.

Hoz 10

» Steek bij verranging van de temperatuurregelaar en veiligheidstemperatuurbegrenzer de temperatuursensor in de schermpijp.

L1 Temperatuurregelaar
L2 Veiligeidstemperatuurbegrenzer

	L1	L2
Hoz 10 260 130

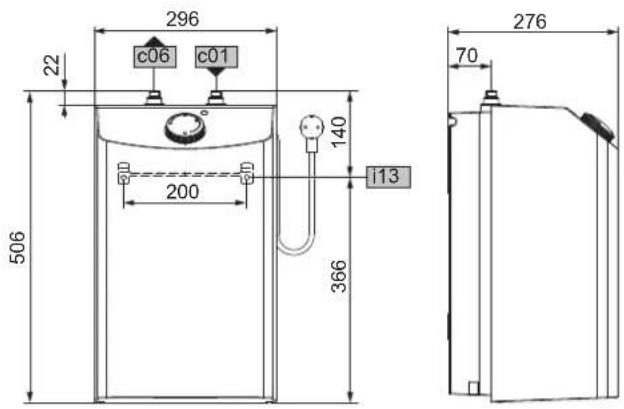

15.1 Afmetingen en aansluitingen Huz 10 OKO

D0000018561

		Huz 10 ÖKO
c01 Koudwatertoevoer	Buitendraad	G 3/8 A
c06 Warmwateruitloop	Buitendraad	G 3/8 A
i13 Wandbevestiging

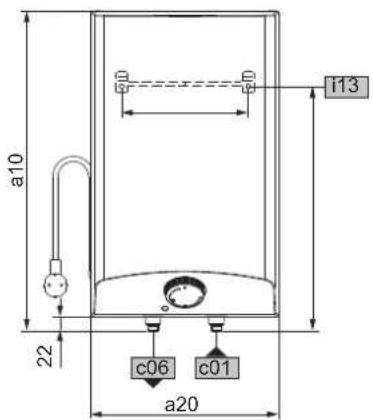

Hoz 10

D0000018566

		Hoz 10
a10 Toestel	Hoopte	mm	506
a20 Toestel	Breedte	mm	296
a30 Toestel	Diepte	mm	276
c01 Koudwatertoevoer	Buitendraad		G 1/2 A
c06 Warmwateruitloop	Buitendraad		G 1/2 A
i13 Wandbevestiging	Hoopte	mm	386
	Gatafstand horizontaal	mm	200

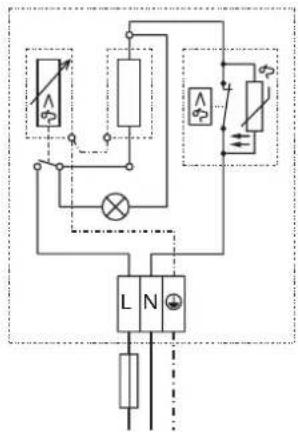

15.2 Elektriciteitsschema

1/N/PE 230V

85_02_06_0001

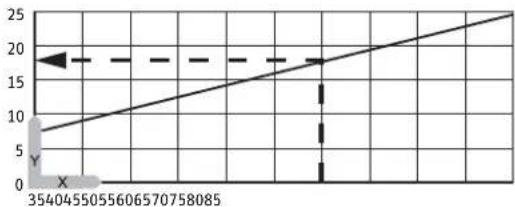

15.3 Opwarmdiagram

Het opwarndiagram is afhankelijk van de verkalking en van de restwarmte. De opwarmtijd bij een koudwatertoevoer van 10^ en maximale temperatuurinstelling vindt u in het diagram.

D0000047118

x Temperatur in ^ C

y Duur in min

Voorbeeld:

Temperatuurinstelling = 65^

Opwarmtijd = 18 min

15.4 Plaatselijke vergunningen en certificaten

De keurmerken zijn vermeld op het typeplaatje.

15.5 Extreme werkings- en storingsomstandigheden

In geval van een storing kan in de installmentiekortstondig een temperatuur van maximaal 100^ optreten.

15.6 Informatie over het energieverbruik

De productgeveens voldoen aan de EU-verordingen betreffende de richtlijn voor milieuvriendelijkke vormgeving van energiegerelateerde producten (ErP).

Huz 10 ECO Hoz 10
229486 229488
Fabrikant		AEG Haus-technik	AEG Haus-technik
Lastprofil		XXS	XXS
Energieklasse		A	A
Energetisch rendement	%	37	38
Jaarlijks stroomverbruik	kWh	500	491
Temperatuurinstellung af fabrik	°C	55	55
Geluidsniveau	dB(A)	15	15
Dagelijks stroomverbruik	kWh	2,330	2,280

15.7 Gegevenstabel

		Huz 10 ÖKO	Hoz 10
		229486	229488
Hydraulische gegevens
Nominate inhoud	I	10	10
Mengwatervolume 40 °C	I	19	19
Elektrische gegevens
Nominate spanning	V	230	230
Nominal vermogen	kW	2	2
Nominate stroom	A	8,7	8,7
Zekering	A	10	10
Fasen		1/N/PE	1/N/PE
Frequentie	Hz	50/60	50/60
Werkingsgebied
Temperatuurinstelbereik	°C	35-85	35-85
Max. toegelaten druk	MPa	0	0
Max. debiet	l/min	10	10
Energiegegevens
Energie-efficientieklasse		A	A
Uitvoeringen
Beschermingsgraad (IP)		IP24 D	IP24 D
Montagewijze		Onderbouw	Bovenbouw
Uitvoering		open	open
Materialiaal binnenreservoir		Kunststof	Kunststof
Materialiaal isolatie		EPS	EPS
Aansluitingen
Wateraansluiting		G 3/8 A	G 1/2 A
Afmetingen
Diepte	mm	276	276
Hoogte	mm	506	506
Breedte	mm	296	296
Gewichten
Gewicht	kg	5	5

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen Niet. Bovendien kan in landen waar een van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie worden alleen verstrekt, wanneer de dochtermaatschappij eigien garantievoorwaarden heeft gepubliceerd. In andere situatuies worden er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die once producten verkopen, verlenen wij geen garantie. Een eventuele door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

ZVLÁSTNIPOKNY

OBSLUHA
