Huz 10 OKO - Kessel AEG - Kostenlose Bedienungsanleitung

Marke	AEG
Modell	Huz 10 OKO
Produkttyp	Kleiner Warmwasserbereiter drucklos (Nulldruck)
Nennkapazität	10 L
Stromversorgung	230 V ~ 50/60 Hz, 1/N/PE
Nennleistung	2 kW
Nennstrom	8,7 A (Sicherung 10 A)
Schutzart	IP24 D
Montageart	Unter dem Waschbecken
Temperatureinstellbereich	35–85 °C
Maximal zulässiger Druck	0 MPa (drucklos)
Maximaler Durchfluss	10 L/min

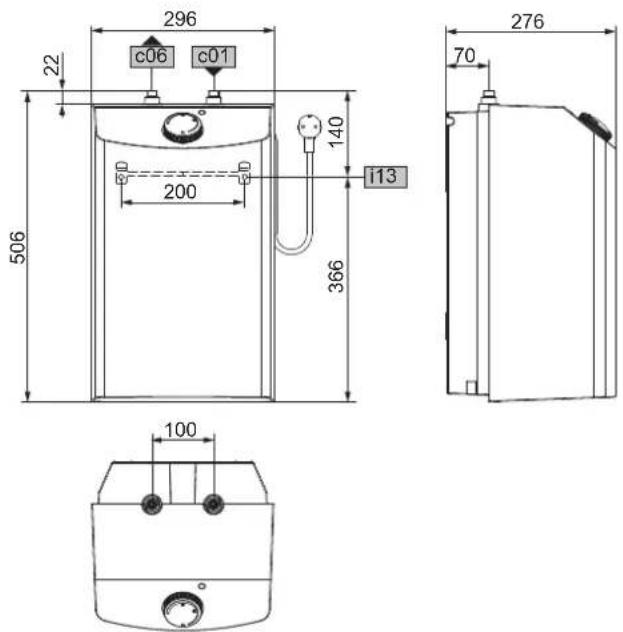

Abmessungen (H × B × T)	506 × 296 × 276 mm
Gewicht	5 kg
Energieeffizienzklasse	A
Jährlicher Stromverbrauch	500 kWh
Schallleistungspegel	15 dB(A)
Material des Innenbehälters	Kunststoff
Material der Wärmeisolierung	EPS (expandiertes Polystyrol)
Hydraulischer Anschluss	G 3/8 A (Außengewinde)
Hauptfunktionen	ThermoStop, Temperaturbegrenzung, Frostschutz
Pflege und Reinigung	Feuchtes Tuch, regelmäßige Entkalkung der Armatur und des Heizkörpers
Sicherheit	Temperatursicherheitsbegrenzer, mehrpoliger Trennschalter, Erdung
Garantie	Siehe landesspezifische Garantiebedingungen
Umwelt und Recycling	Entsorgung gemäß den nationalen Vorschriften

Häufig gestellte Fragen - Huz 10 OKO AEG

Was ist der Unterschied zwischen einem drucklosen Warmwasserbereiter und einem Druckwarmwasserbereiter?

Das Modell Huz 10 OKO ist ein druckloser Warmwasserbereiter (Nulldruck). Es verträgt keinen Wasserdruck und darf nur mit einer geeigneten Armatur verwendet werden. Das expandierende Wasser tropft während des Heizens ab.

Kann ich den Huz 10 OKO über dem Waschbecken installieren?

Nein, dieses Modell ist ausschließlich für die Montage unter dem Waschbecken konzipiert. Das Modell Hoz 10 ist für die Montage über dem Waschbecken vorgesehen.

Wie stelle ich die Wassertemperatur ein?

Drehen Sie den Temperatureinstellknopf, um eine Temperatur zwischen 35 und 85 °C zu wählen. Die Kontrollleuchte 'Aufheizen' leuchtet während des Heizvorgangs. Ein Temperaturbegrenzer kann vom Installateur eingestellt werden.

Was tun, wenn das Gerät kein Warmwasser erzeugt?

Überprüfen Sie, ob der Temperaturknopf nicht auf Position '•' (Aus) steht und das Gerät mit Strom versorgt wird (Stecker eingesteckt, Sicherung eingeschaltet). Wenn der Sicherheitstemperaturbegrenzer ausgelöst hat, trennen Sie das Gerät vom Netz, füllen Sie es mit Wasser und schließen Sie es wieder an.

Wie pflege ich meinen Warmwasserbereiter?

Reinigen Sie die Außenseite mit einem feuchten Tuch. Entkalken Sie regelmäßig die Armatur und lassen Sie das Gerät bei Bedarf von einem Installateur entkalken. Der Heizkörper kann durch Eintauchen in ein Entkalkungsmittel entkalkt werden.

Ist es normal, dass während des Heizens Wasser tropfenweise aus dem Hahn läuft?

Ja, das ist normal. Während der Aufheizphase dehnt sich das Wasser aus und fließt über die Armatur ab. Aus diesem Grund muss das Gerät an eine drucklose Armatur angeschlossen werden.

Welche elektrischen Anschlüsse sind erforderlich?

Das Gerät benötigt eine 230 V Stromversorgung mit Erdung. Es kann an eine geschützte Steckdose angeschlossen oder fest an eine Abzweigdose angeschlossen werden. Ein mehrpoliger Trennschalter mit mindestens 3 mm Kontaktöffnung ist erforderlich.

Was tun bei Kochgeräuschen?

Kochgeräusche deuten auf starke Verkalkung hin. Lassen Sie das Gerät von einem qualifizierten Installateur entkalken.

Ist der Huz 10 OKO für die Nutzung durch Kinder oder ältere Menschen geeignet?

Ja, das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten Fähigkeiten unter Aufsicht verwendet werden. Es wird empfohlen, einen Temperaturbegrenzer zu installieren, um Verbrennungen zu vermeiden.

Welche Energieeffizienzklasse hat dieses Gerät?

Der Huz 10 OKO ist in Klasse A eingestuft mit einer Energieeffizienz von 37 % und einem jährlichen Verbrauch von ca. 500 kWh.

BEDIENUNGSANLEITUNG Huz 10 OKO AEG

Offener (druckloser) Warmwasser-Kleinspeicher

Bedienung und Installation 2

1. Allgemeine Hinweise 3
2. Sicherheit 3
3. Gerätebeschreibung 4
4. Reinigung, Pflege und Wartung 4
5. Problembehebung 4

INSTALLATION

1. Sicherheit 5
2. Gerätebeschreibung 5
3. Vorbereitungen 5
4. Montage 6
5. Inbetriebnahme 7
6. Einstellungen 7
7. Außerbetriebnahme 7
8. Störungsbehebung 7
9. Wartung 8
10. Technische Daten 9

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

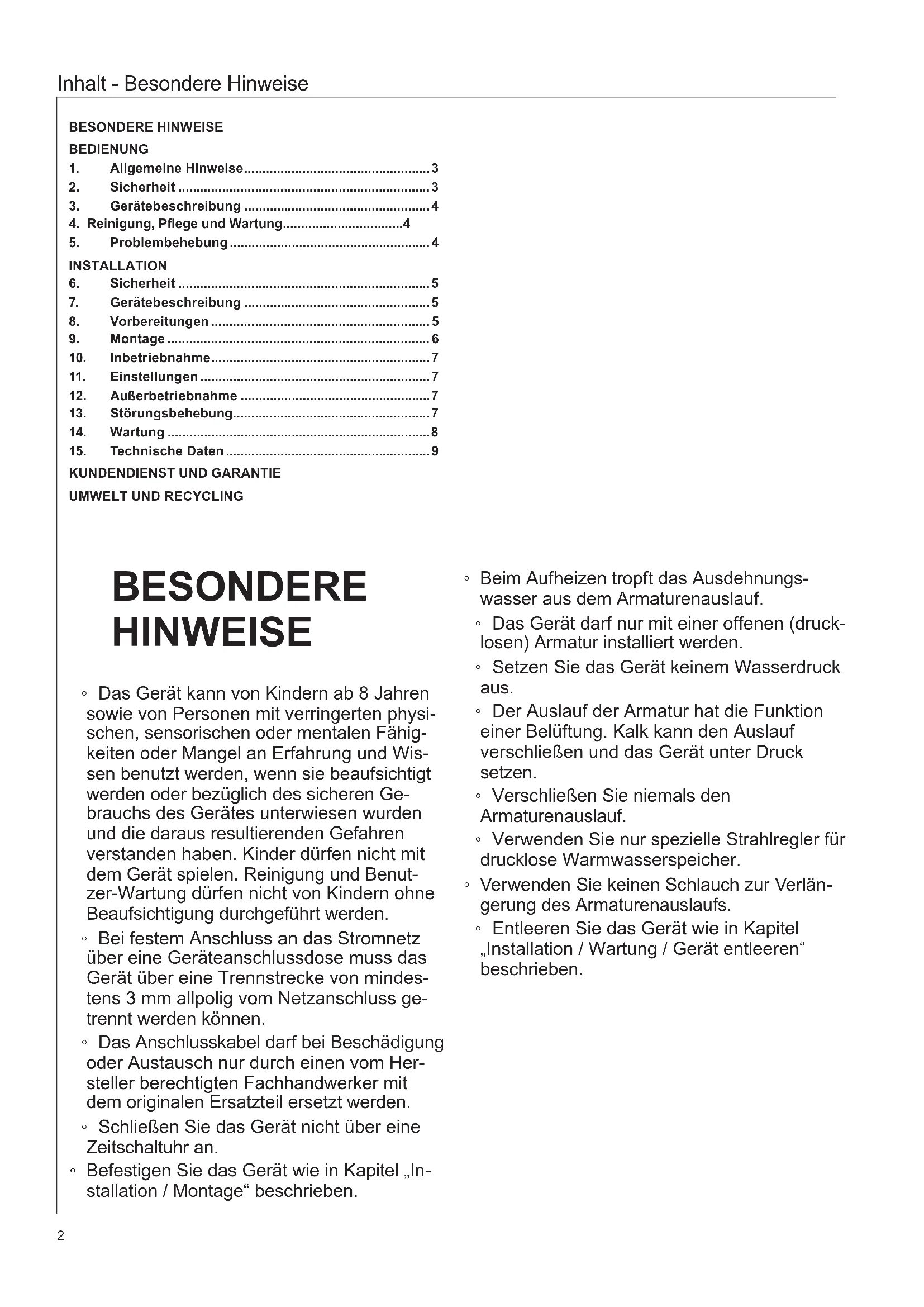

BESONDERE HINWEISE

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. - Bei festem Anschluss an das Stromnetz über eine Geräteanschlussdose muss das Gerät über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können. Das Anschlusskabel darf bei Beschädigung oder Austausch nur durch einen vom Hersteller berechtigten Fachhandwerker mit dem originalen Ersatzteil ersetzt werden. Schließen Sie das Gerät nicht über eine Zeitschaltuhr an. Befestigen Sie das Gerät wie in Kapitel „Installation/ Montage" beschrieben.

Beim Aufheizen tropft das Ausdehnungswasser aus dem Armaturenauslauf. Das Gerät darf nur mit einer offenen (drucklosen) Armatur installiert werden. - Setzen Sie das Gerät keinem Wasserdruck aus. - Der Auslauf der Armatur hat die Funktion einer Belüftung. Kalk kann den Auslauf verschließen und das Gerät unter Druck setzen. - Verschließen Sie niemals den Armaturenauslauf. - Verwenden Sie nur spezielle Strahlregler für drucklose Warmwasserspeicher. - Verwenden Sie keinen Schlauch zur Veränderung des Armaturenauslaufs. Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren" beschrieben.

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise" und „Bedienung" richten sich an den Gerätebenutzer und den Fachhandwerker. Das Kapitel „Installation" richtet sich an den Fachhandwerker.

Hinweis: Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf. Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der	Gefahr
!	Verletzung
	Stromschlag
	Verbrennung (Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzun-gen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzun-gen oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis: Allgemeine Hinweise werden mit dem bereits gegebenen Symbol gekennzeichnet.

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung
!	Sachschaden (Geräte-, Folge-, Umweltschaden)
	Geräteentsorgung

» Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis: Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das offene (drucklose) Gerät ist für die Erwärmung von Trinkwasser bestimmt. Das Gerät kann eine Entnahmestelle versorgen.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2 Allgemeine Sicherheitshinweise

WARNUNG Verbrennungsgefahr Die Armatur kann während des Betriebs eine Temperatur von über 60 °C annehmen. Bei Auslauftemperaturen über 43 °C besteht Verbrühungsgefahr.

WARNUNG Verletzungsgefahr Den Temperatur-Einstellknopf darf nur der Fachhandwerker abziehen.

WARNUNG Verletzungsgefahr Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Falls Kinder oder Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten das Gerät benutzen, empfehlen wir eine dauerhafte Temperaturbegrenzung. Die Begrenzung kann der Fachhandwerker einstellen.

Sachschaden Das Gerät und die Armatur sind vom Nutzer vor Frost zu schützen.

Sachschaden Setzen Sie das Gerät keinem Wasserdruck aus. Der Auslauf der Armatur hat die Funktion einer Belüftung. Kalk kann den Auslauf verstopfen und das Gerät unter Druck setzen.

» Verschließen Sie niemals den Armaturenauslauf. » Verwenden Sie nur spezielle Strahlregler für drucklose Warmwasserspeicher. » Verwenden Sie keinen Schlauch zur Veränderung des Armaturenauslaufs.

Sachschaden

Das Anschließen des Gerätes über eine Zeitschaltuhr verursacht ein unbeabsichtigtes Rücksetzen des Sicherheitstemperaturbegrenzers.

Schließen Sie das Gerät nicht über eine Zeitschaltuhr an das Stromnetz an.

2.3 CE-Kennzeichnung

Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden Anforderungen erfüllt:

Niederspannungsrichtlinie - Richtlinie über die elektromagnetische Verträglichkeit

2.4 Prüfzeichen

Siehe Typenschild am Gerät.

3. Gerätebeschreibung

Das offene (drucklose) Gerät hält ständig den Wasserinhalt mit der vorgewählten Temperatur bereit. Beim Aufheizen tropft das Ausdehnungswasser durch die Entnahmearmatur. Das Gerät darf nur mit Armaturen für offene (drucklose) Warmwasserspeicher installiert werden (siehe Kapitel Installation / Gerätebeschreibung / Zubehör).

ThermoStop-Funktion

Die ThermoStop-Funktion (thermische Trennung) beim Huz 10 OKO verhindert eine Erwärmung der Armatur im Standby-Betrieb.

3.1 Bedienung

Die gewünschte Warmwasser-Auslauftemperatur können Sie am Temperatur-Einstellknopf stufenlos einstellen. Während des Aufheizvorgangs leuchtet die Aufheizanzeige.

1 Aufheizanzeige 2 Temperatur-Einstellknopf

Systembedingt können die Temperaturen vom Sollwert abweichen.

• kalt. Bei dieser Einstellung ist das Gerät vor Frost geschützt. Die Armatur und die Wasserleitung sind nicht geschützt. E ca. 40 °C, empfohlene Energiesparstellung (ca. 60 °C), geringe Wassersteinbildung

Hinweis

Der Fachhandwerker kann eine Temperaturbegrenzung am Gerät vornehmen (siehe Kapitel „Installation/ Einstellungen / Temperaturbegrenzung einstellen").

4. Reinigung, Pflege und Wartung

Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch. Kontrollieren Sie regelmäßig die Armatur. Kalk am Armaturenauslauf können Sie mit handelsüblichen Entkalkungsmitteln entfernen.

Fast jedes Wasser scheidet bei hohen Temperaturen Kalk aus. Dieser setzt sich im Gerät ab und beeinflusst die Funktion und Lebensdauer des Gerätes. Die Heizkörper sollten deshalb bei Bedarf entkalkt werden. Der Fachhandwerker, der die örtliche Wasserqualität kennt, nennt Ihnen den Zeitpunkt für eine Entkalkung.

5. Problembehebung

Problem Ursache	Behebung
Das Gerät liefert kein warmes Wasser.	Der Temperatur-Einstellknopf ist auf „*“ gestellt.	Schalten Sie das Gerät durch Drehens des Temperatur-Einstellknopfes ein.
	Am Gerät liegt keine Spannung an.	Prüfen Sie den Stecker / die Sicherungen in der Hausinstalla-tion.
Wasser kann nur mit einer verminderten Zapfmenge gezapft werden.	Der Strahlregler in der Armatur ist verkalkt.	Entkalken / erneuern Sie den Strahlregler.
Starke Siedegerä-sche im Gerät.	Das Gerät ist verkalkt.	Lassen Sie das Gerät vom Fachhandwerker entkalken.

Können Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummern vom Typenschild mit:

26 02 06 0031

INSTALLATION

6. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

6.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

6.2 Vorschriften, Normen und Bestimmungen

Hinweis Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

7. Gerätebeschreibung

Das Gerät ist zur Versorgung einer Entnahmestelle für die Erwärmung von Kaltwasser bestimmt.

Huz 10 ÖKO

Das offene (drucklose) Gerät ist nur für eine Untertischmontage geeignet.

Hoz 10

Das offene (drucklose) Gerät ist nur für eine Übertischmontage geeignet.

7.1 Lieferumfang

Mit dem Gerät werden geliefert:

Wandaufhängung, Montageschablone

7.2 Zubehör

Für die offene Betriebsweise sind die folgenden Armaturen als Zubehör erhältlich:

Huz 10 ÖKO

AHEu 50 WT - Einhebelmischer für Waschtisch, AHEu 50 S - Einhebelmischer für Spüle

Hoz 10

AHo 50 - Mischbatterie mit Schwenkauslauf

8. Vorbereitungen

Spülen Sie die Wasserleitung gut durch.

Wasserinstallation

Ein Sicherheitsventil ist nicht erforderlich.

Armaturen

Geschlossene Armaturen sind nicht zulässig.

Montieren Sie eine offene Armatur.

8.1 Montageort

Sachschaden: Die Installation des Gerätes darf nur in einem frostfreien Raum erfolgen. Sachschaden: Montieren Sie das Gerät an die Wand. Die Wand muss ausreichend tragfähig sein. Hinweis: Achten Sie darauf, dass das Gerät für Wartungsarbeiten frei zugänglich ist.

Montieren Sie das Gerät senkrecht und in der Nähe der Entnahmestelle.

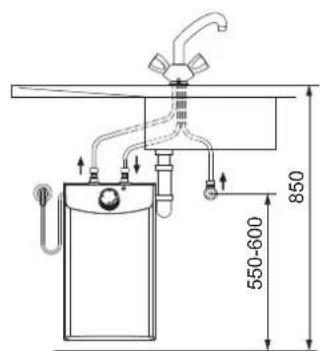

8.1.1 Huz 10 ÖKO - Untertischmontage

Hinweis: Der Huz

Der Huz 10 ÖKO ist nur für eine Untertischmontage geeignet. Die Wasseranschlüsse des Gerätes zeigen nach oben.

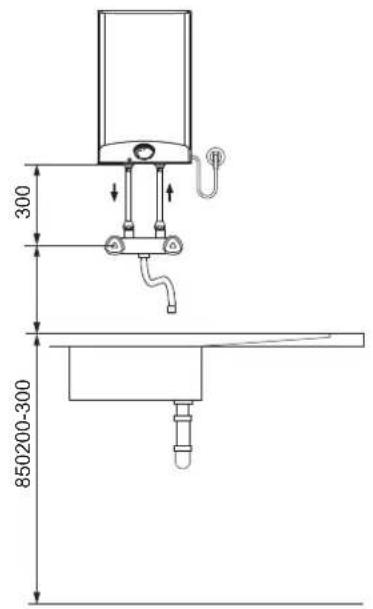

8.1.2 Hoz 10 - Übertischmontage

Hinweis

Der Hoz 10 ist nur für eine Übertischmontage geeignet. Die Wasseranschlüsse des Gerätes zeigen nach unten.

Sachschaden

Die höchstzulässige Länge der Verbindungsrohre (von der Armatur zum Gerät) beträgt 1 m.

Bei Verbindungsrohren > 1 m:

Installieren Sie in der Überlaufleitung einen Aufsatzrohrbelüfter.

9. Montage

9.1 Montage des Gerätes

Zeichnen Sie die Bohrlöcher mit der beiliegenden Montageschablone an.

Bohren Sie die Löcher und setzen Sie geeignete Dübel ein. Befestigen Sie die Wandaufhängung mit geeigneten Schrauben. Hängen Sie das Gerät auf die Wandaufhängung.

Hinweis

Sie können das überschüssige Anschlusskabel in das Kabeldepot legen.

9.2 Wasseranschluss

Sachschaden

Führen Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.

Sachschaden

Das Gerät kann undicht und funktionsunfähig werden.

» Setzen Sie das Gerät keinem Wasserdruck aus. » Vertauschen Sie nicht die Wasseranschlüsse.

Stellen Sie die Durchflussmenge ein (siehe Anleitung der Armatur). Beachten Sie die maximal zulässige Durchflussmenge bei voll geöffneter Armatur (siehe Kapitel „Installation / Technische Daten / Datentabelle").

Sachschaden

Beim Festdrehen der Verschraubungen müssen Sie mit einem geeigneten Schraubenschlüssel gegenhalten.

Huz 10 ÖKO

0000047852

Ordnen Sie die Farbkennzeichnung der Armaturen-Wasseranschlüsse und des Gerätes einander zu:

Rechts blau = Kaltwasser Zulauf - Links rot = „Warmwasser Auslauf“ » Schrauben Sie die Wasseranschlüsse der Armatur fest an das Gerät.

Hinweis

Achten Sie darauf, dass die Wasseranschlüsse bei der Montage nicht geknicht werden. Vermeiden Sie Zugspannung beim Einbau.

Hoz 10

0000047853

» Schrauben Sie die Wasseranschlüsse der Armatur fest an das Gerät.

Hinweis

Die Betätigungsgriffe der Zweigriff-Mischbatterien für die Übertischmontage werden nach DIN 44897 ausgeliefert:

Kaltwasser links (blau) - Warmwasser rechts (rot)

9.3 Elektrischer Anschluss

WARNUNG Stromschlag: Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNUNG Stromschlag: Bei festem Anschluss an das Stromnetz über eine Geräteanschlussdose muss das Gerät über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

WARNUNG Stromschlag: Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

Sachschaden: Die auf dem Typenschild angegebene Spannung muss mit der Netzspannung übereinstimmen. Beachten Sie das Typenschild.

Folgende elektrische Anschlussmöglichkeiten sind zulässig:

	Huz 10 ÖKO	Hoz 10
Anschluss an eine frei zugängliche Schutzkontaktsteckdose mitentsprechendem Stecker	X	X
Festanschluss an eine Geräteanschlussdose mit Schutzleiter	X	X

10. Inbetriebnahme

WARNUNG Stromschlag

Die Inbetriebnahme darf nur durch einen Fachhandwerker unter Beachtung der Sicherheitsvorschriften erfolgen.

10.1 Erstinbetriebnahme

Öffnen Sie entweder das Warmwasser-Ventil der Armatur oder stellen Sie den Einhandmischer auf „warm“, bis Wasser blasenfrei austritt. Stecken Sie den Stecker in die Schutzkontaktsteckdose oder schalten Sie die Sicherung in der Hausinstallation ein. Wählen Sie eine Temperatur. Prüfen Sie die Dichtheit aller Wasserinstallationen.

Hinweis

Wenn die Reihenfolge (erst Wasser, dann Strom) nicht eingehalten wird, spricht der Sicherheitstemperaturbegrenzer an.

Gehen Sie wie folgt vor:

Trennen Sie das Gerät vom Stromnetz. Befüllen Sie das Gerät mit Wasser.

Verbinden Sie das Gerät mit dem Stromnetz.

10.1.1 Übergabe des Gerätes

Erklären Sie dem Benutzer die Funktion des Gerätes. Machen Sie ihn mit dem Gebrauch vertraut. Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr. Übergeben Sie diese Anleitung und falls vorhanden die Anleitungen vom Zubehör.

10.2 Wiederinbetriebnahme

Siehe Kapitel „Installation / Inbetriebnahme / Erstinbetriebnahme".

11. Einstellungen

11.1 Temperaturbegrenzung einstellen

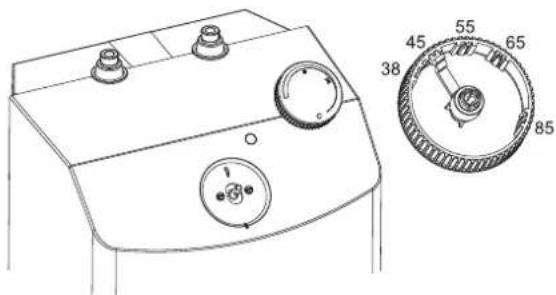

Mit dem Hebel auf der Unterseite des Temperatur-Einstellknopfes können Sie den Einstellbereich des Temperatur-Einstellknopfes auf eine maximale Temperatur begrenzen.

Drehen Sie den Temperatur-Einstellknopf in Nullstellung (bis Linksanschlag auf "0").

Ziehen Sie den Temperatur-Einstellknopf ab. Stellen Sie den Hebel auf die gewünschte maximale Temperatur. Montieren Sie den Temperatur-Einstellknopf in Nullstellung ("0").

12. Außerbetriebnahme

Trennen Sie das Gerät vom Stromnetz, indem Sie den Stecker ziehen oder die Sicherung in der Hausinstallation ausschalten. Entleeren Sie das Gerät (siehe Kapitel „Installation / Wartung / Gerät entleeren").

13. Störungsbehebung

Störung	Ursache	Behebung
Das Gerät liefert kein warmes Wasser.	Das Gerät wurde nicht mit Wasser befüllt und an das Stromnetz ange-schlossen. Die Reihenfolge der In-betriebnahme wurde nicht beachtet. Der Sicherheitstempe-raturbegrenzer hat ausgelöst.	Ziehen Sie den Netzste-cker. Fullen Sie das Gerät mit Wasser. Stecken Sie den Stecker wieder in die Schutzkontaktsteckdose (siehe Kapitel „Installation / Inbetriebnahme").
	Der Sicherheitstem-peraturbegrenzer hat ausgelöst.	Beheben Sie die Fehler-ursache. Erneumann Sie ggf. den Temperaturregler. Las-ten Sie das Gerät abkühlen. Wenn Sie das Gerät spannungsfrei geschalte haben, wird der Sicher-heittemperaturbegrenzer automatisch zurückgesetzt.
Starke Siedege-räusahe im Gerät.	Das Gerät ist ver-kalkt.	Entkalken Sie das Gerät.

14. Wartung

WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Stromnetz.

Demontieren Sie das Gerät bei Wartungsarbeiten.

14.1 Gerät entleeren

WARNUNG Verbrennung Beim Entleeren kann heißes Wasser austreten.

Entleeren Sie das Gerät über die Anschlussstutzen.

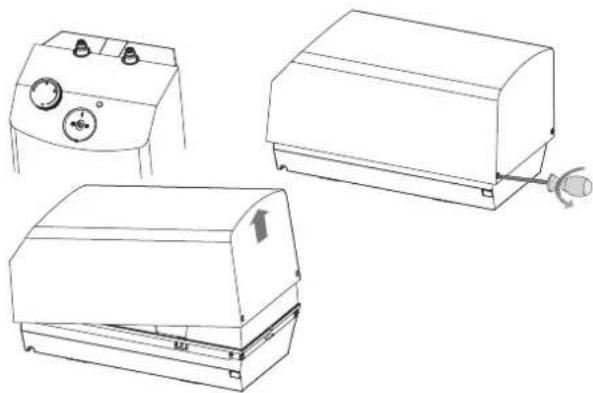

14.2 Gerät öffnen

Ziehen Sie den Temperatur-Einstellknopf ab.

Schrauben Sie die Schrauben unter dem Temperatur-Einstellknopf heraus. Öffnen Sie die Gerätekappe, indem Sie die Riegelschrauben nach innen absenken und die Kappe aufschwenken und abnehmen.

14.3 Gerät entkalken

Sachschaden Behandeln Sie die Behälteroberfläche nicht mit Entkalkungsmitteln.

Demontieren Sie den Heizflansch. Entfernen Sie durch vorsichtiges Klopfen den groben Kalk vom Heizkörper. Tauchen Sie den Heizkörper bis zur Flanschplatte in Entkalkungsmittel ein.

14.4 Anschlusskabel austauschen

Das Anschlusskabel darf nur von einem Fachhandwerker mit dem originalen Ersatzteil ersetzt werden. Alternativ können Sie die elektrische Leitung H05VV-F3x1,0 verwenden.

Hinweis: Der Kunststofffaden zum Halten der Formplatte darf nicht entfernt werden.

14.5 Schutzleiter prüfen

» Ziehen Sie den Temperatur-Einstellknopf ab. » Prüfen Sie den Schutzleiter (in Deutschland z. B. BGV A3) an einer Temperaturregler-Befestigungsschraube und an dem Schutzleiterkontakt des Anschlusskabels.

14.6 Temperaturfühler im Schutzrohr positionieren

» Führen Sie beim Austausch des Temperaturreglers den Temperaturfühler in das Schutzrohr.

Fixieren Sie den Temperaturfühler unter dem Erdungsstecker.

» Führen Sie beim Austausch des Temperaturreglers und des Sicherheitstemperaturbegrenzers die Temperaturfühler in das Schutzrohr.

L1 Temperaturregler L2 Sicherheitstemperaturbegrenzer

	L1	L2
Hoz 10 260 130

15. Technische Daten

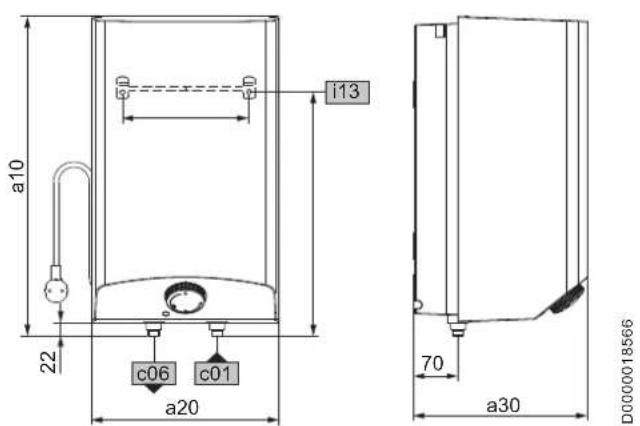

15.1 Maße und Anschlüsse

Huz 10 ÖKO

Huz 10 ÖKO
c01 Kaltwasser Zulauf Außengewinde G 3/8 A
c06 Warmwasser Auslauf Außengeinde G 3/8 A
i13 Wandaufhängung

Hoz 10

Hoz 10
a10	Gerät	Höhe	mm	506
a20	Gerät	Breite	mm	296
a30	Gerät	Tiefe	mm	276
c01	Kaltwasser Zulauf	Außengewinde		G 1/2 A
c06	Warmwasser Auslauf	Außengewinde		G 1/2 A
i13	Wandaufhängung	Höhe	mm	386
		Lochabstand horizontal	mm	200

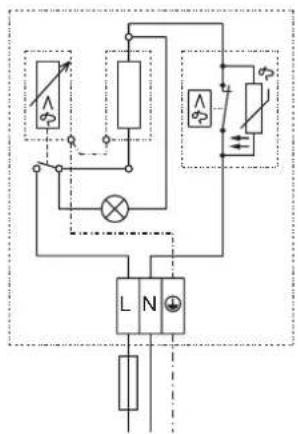

15.2 Elektroschaltplan

1/N/PE 230V 85_02_06_0001

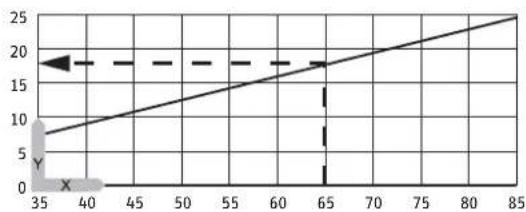

15.3 Aufheizdiagramm

Die Aufheizdauer ist abhängig von der Verkalkung und der Restwärme. Die Aufheizzeit bei einem Kaltwasserzulauf mit 10°C und maximaler Temperatureinstellung entnehmen Sie dem Diagramm.

D0000047118

x Temperatur in ° C

y Dauer in min

Beispiel:

Temperatureinstellung = 65°C

Aufheizzeit = ca. 18 min

15.4 Landesspezifische Zulassungen und Zeugnisse

Die Prüfzeichen sind auf dem Typenschild ersichtlich.

15.5 Extreme Betriebs- und Störfallbedingungen

Im Störfall kann in der Installation kurzzeitig eine Temperatur von maximal 100°C auftreten.

15.6 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP).

		Huz 10 ÖKO	Hoz 10
		229486	229488
Hersteller		AEG Haus-technik	AEG Haus-technik
Lastprofil		XXS	XXS
Energieeffizienzklasse		A	A
Energetischer Wirkungsgrad	%	37	38
Jährlicher Stromverbrauch	kWh	500	491
Temperatureinstellung ab Werk	°C	55	55
Schalleistungspegel	dB(A)	15	15
Täglicher Stromverbrauch	kWh	2,330	2,280

15.7 Datentabelle

Huz 10 ÖKO Hoz 10
229486 229488
Hydraulische Daten
Nenninhalt I 10 10
Mischwassermenge 40 °C I 19 19	19
Elektrische Daten
Nennspannung V 230 230
Nennleistung	kW	2	2
Nennstrom	A	8,7	8,7
Absicherung	A	10 10
Phasen		1/N/PE	1/N/PE
Frequenz	Hz	50/60	50/60
Einsatzgrenzen
Temperatureinstellbereich	°C	35-85	35-85
Max. zulässiger Druck	MPa	0	0
Max. Durchflussmenge	l/min	10 10
Energetische Daten
Energieeffizienzklasse		A	A
Ausführungen
Schutzart (IP)		IP24 D	IP24 D
Montageart		Untertisch	Übertisch
Bauart		offen	offen
Innenbehälter Werkstoff		Kunststoff	Kunststoff
Werkstoff Wärmedämmung		EPS	EPS
Anschlüsse
Wasseranschluss		G 3/8 A	G 1/2 A
Dimensionen
Tiefe	mm	276	276
Höhe	mm	506	506
Breite	mm	296	296
Gewichtete
Gewicht	kg	5	5

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

EHT Haustechnik GmbH

Kundendienst

Fürstenberger Straße 77

37603 Holzminden

Tel. [phone]

Fax [phone]

[e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freitags bis 17.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für sämtliche Geräte mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Veränderung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwa eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nach dem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist diese gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhandel.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

Ein Sicherheitsventil ist nicht erforderlich.

Hähne

12. Außerbetriebnahme

15. Technische Daten

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter Straße 10

90449 Nürnberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf

ist in der Zeit von

Montag bis Donnerstag

von 7.15 bis 18.00 Uhr und

Freitag von 7.15 bis 17.00 Uhr,

auch unter den nachfolgenden Telefon- bzw.

Telefaxnummern erreichbar:

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

[e-mail]

www.aeg-haustechnik.de

EHT Haustechnik

International

Australien

STIEBEL ELTRON Australia Pty. Ltd.

6 Prohasky Street

Port Melbourne VIC 3207

Tel. [phone]

Fax [phone]

Österreich

STIEBEL ELTRON Ges.m.b.H.

EferdingerStr.73

4600 Wels

Tel. [phone]

Fax [phone]

Belgien

STIEBEL ELTRON bvba/sprl

t Hofveld 6 - D1

1702 Groot-Bijgaarden

Tel. [phone]

Fax [phone]

Tschechische Republik

STIEBEL ELTRON spel. s r.o.

K Hajum 946

155 00 Praha 5 - Stodulky

Tel. [phone]

Fax [phone]

Ungarn

STIEBEL ELTRON Kft.

Gyaru.2

2040 Budaörs

Tel. [phone]

Fax [phone]

Niederlande

STIEBEL ELTRON Nederland B.V.

Daviottenweg 36

5222 BH 's-Hertogenbosch

Tel. [phone]

Fax [phone]

Polen

STIEBEL ELTRON Polska Sp. z O.O.

ul. Dzialkowa 2

02-234 Warschau

Tel. [phone]

Fax [phone]

Russland

STIEBEL ELTRON LLC RUSSLAND
