Producttype	Inbouw gaskookplaat
Merk	Indesit
Model	PR 642 I
Aantal branders	4 gasbranders
Maximaal vermogen	Snelle brander: 3,00 kW, halfsnelle brander: 1,65 kW, hulpbrander: 1,00 kW
Ontstekingstype	Geïntegreerde automatische ontsteking (via knop)
Veiligheid	Veiligheidsinrichting tegen vlamuitval (thermokoppel)
Afmetingen kookplaat (B x D x H)	Ongeveer 580 x 510 x 45 mm (standaardschatting)
Uitsparingafmetingen (B x D)	Ongeveer 560 x 480 mm (schatting)
Elektrische voeding	230 V ~ 50 Hz
Gastoevoer	Aardgas (G20/G25) of LPG, aanpasbaar via injectoren
Oppervlaktemateriaal	Roestvrij staal of geëmailleerd (afhankelijk van versie)
Installatieklasse	Klasse 3 (inbouw)
Bestemmingsland	Frankrijk, België, Nederland (afhankelijk van instellingen)
Reiniging	Demonteerbare roosters en branders, reinigen met warm water en mild schoonmaakmiddel
Onderhoud	Controle van injectoren en veiligheidsinrichting
Nettogewicht	Ongeveer 8 kg (schatting)

Veelgestelde vragen - PR 642 I INDESIT

Hoe steek ik een brander aan?

Druk de bijbehorende knop volledig in en draai deze tegen de klok in tot de maximale stand. Houd bij modellen met veiligheidsinrichting de knop 2-3 seconden ingedrukt na ontsteking.

Wat te doen als de brander niet aangaat?

Controleer of de gastoevoer open is, of de branderopeningen niet verstopt zijn en of de onderdelen correct zijn gemonteerd. Als de automatische ontsteking niet werkt, gebruik dan een gasaansteker.

Hoe pas ik de kookplaat aan voor een ander gastype?

Vervang de branderinjectoren door de juiste voor het nieuwe gastype (zie tabel 1 in de handleiding). Pas ook de minimale branderinstelling aan. Gebruik een 7 mm sleutel voor de injectoren.

Welke pannendiameters gebruiken?

Snelle brander (R): 24-26 cm, halfsnelle brander (S): 16-20 cm, hulpbrander (A): 10-14 cm. Gebruik pannen met een vlakke bodem en deksel.

Hoe reinig ik de branders en roosters?

Verwijder de roosters, kapjes en branders. Was ze met warm water en een niet-schurend schoonmaakmiddel. Spoel en droog. Zorg ervoor dat de openingen niet verstopt zijn. Gebruik indien nodig een tandenstoker.

Wat te doen als de vlam uitgaat tijdens gebruik?

Draai de knop naar de uit-stand en wacht minimaal 1 minuut voordat u opnieuw aansteekt. Als de veiligheidsinrichting is geactiveerd, houd de knop dan langer ingedrukt.

Welke veiligheidsmaatregelen zijn belangrijk?

Laat nooit olie of vet onbeheerd achter. Gebruik geen water om een brand te blussen. Houd kinderen op afstand. Reinig niet met stoomreinigers.

Hoe installeer ik de kookplaat?

De installatie moet door een vakman worden uitgevoerd. Houd rekening met de uitsparingsafmetingen, ventilatie (minimaal 100 cm²) en afstand tot meubels. De gas- en elektrische aansluiting moet aan de normen voldoen.

Waar vind ik het typeplaatje?

Het is onder de kookplaat aangebracht. Het vermeldt het model, serienummer en elektrische kenmerken.

Hoe onderhoud ik de gaskranen?

Als een kraan stroef wordt of vastloopt, laat deze dan vervangen door een erkende technicus. Probeer het niet zelf te repareren.

GEBRUIKSAANWIJZING PR 642 I INDESIT

Gebruiksaanwijzing KOOKPLAAT

Inhoud

Gebruiksaanwijzing,2

Belangrijk,5

Service,9

Beschrijving van het apparaat, 11

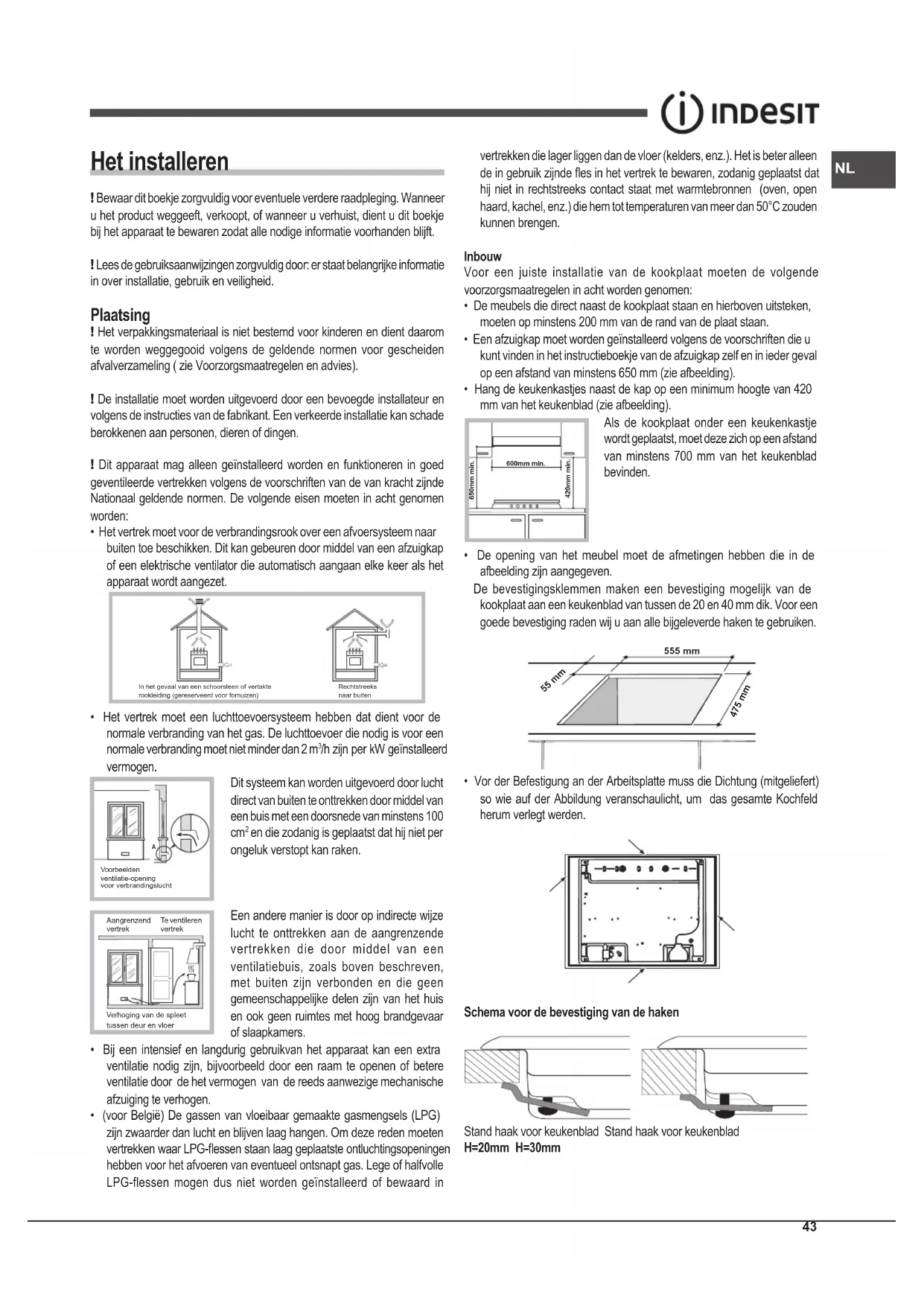

Het installeren,43

Starten en gebruik,47

Voorzorgsmaatregelen en advies,47

Onderhoud en verzorging,48

Storingen en oplossingen,48

KZ

Ka3aKa7a

Paindaanhy HycayIbIfbl

Ma3MyHbI

PAS OP: Dit apparaat en zijn bereikbare onderdelen worden tijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8 jaar oud zijn niet dicht bij het apparaat kunnen komen, tenzij onder constant toezicht. Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder adequaat toezicht staan, of mits ze onderricht hebben gekregen over het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaakt te laten. Er kan brand ontstaan. U moet nooit proberen een vlam/brand te blussen met water. U dient daarentegen het apparaat uit te

schakelen en de vlam te bedekken met bijvoorbeeld een (blus)deken.

PAS OP: Brandgevaar: leg nooit voorwerpen op het kookoppervlak.

Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat.

Verwijder eventuele geknoeide vloeistoffen van de dekplaat voordat u hem opent. Doe het glazen deksel (waar aanwezig) niet omlaag als de gasbranders of de elektrische platen nog warm zijn.

Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer of door een gescheiden afstandsbedieningssysteem.

PAS OP: het gebruik van ongeschikte kookplaatbeschermingen kan ongelukken veroorzaken.

PAS OP: In het geval van beschadiging van de glazen plaat:

• doe onmiddellijk alle branders UIT en eventuele elektrische verwarmingselementen, en schakel het apparaat los van het elektriciteitsnet
• raak het oppervlak van het apparaat niet aan.

• het type storing
• het model apparaat (Mod.)
• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

0.021 235456789

.(Mod.)

(S/N)

CepBnchoe o6cnyxnbHne

Ipeep tem kak o6paTntbca B cHtp TexnHuceckoro O6cnyKbHaHa:

Beschrijving van het apparaat

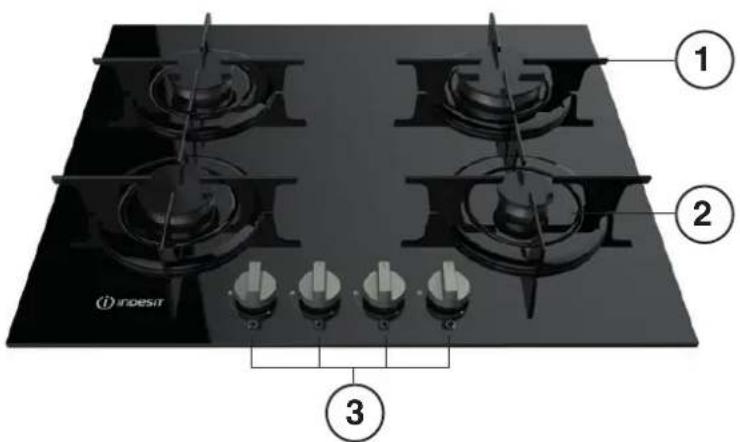

Algemeen aanzicht

1. Roosters voor PANNEN
2. GASBRANDERS
3. Knoppen voor het regelen van de GASBRANDERS
4. Bougie voor ontsteking van de GASBRANDERS
5. VEILIGHEIDSMECHANISME
6. GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.
7. Knoppen van de GASBRANDERS voor het regelen van de vlam.
8. Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatische ontsteking van de gekozen brander. VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer wordt onderbroken als de vlam per ongeluk uitgaat.

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies). ! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen. ! Dit apparaat mag alleen geïnstalleerd worden en functioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde nationale normen. De volgende eisen moeten in acht genomen worden: - Het vertrek moet voor de verbrandingsrook over een afvoersysteem naar buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaat elke keer als het apparaat wordt aangezet.

• Het vertrek moet een luchttoevoersysteem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding moet niet minder dan 2m³ /h zijn per kW geïnstalleerd vermogen.

Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm² en die zodanig is geplaatst dat hij niet per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreven, met buiten verbonden zijn en die geen gemeenschappelijke delen met het huis hebben en ook geen ruimtes met hoog brandgevaar of slaapkamers.

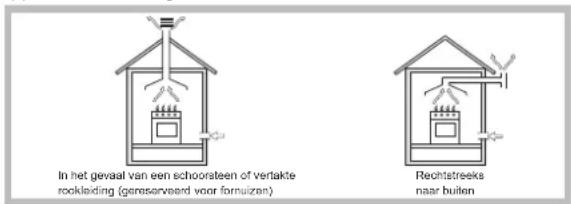

• Bij een intensief en langdurig gebruik van het apparaat kan een extra ventilatie nodig zijn, bijvoorbeeld door een raam te openen of betere ventilatie door het vermogen van de reeds aanwezige mechanische afzuiging te verhogen.
• (voor België) De gassen van vloeibaar gemaakte gasmengsels (LPG) zijn zwaarder dan lucht en blijven laag hangen. Om deze reden moeten vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen hebben voor het afvoeren van eventuele ontsnapte gassen. Lege of halfvolle LPG-flessen mogen dus niet worden geïnstalleerd of bewaard in

vertrekken die lager liggen dan de vloer (kelders, enz.). Het is beter alleen de in gebruik zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij niet in rechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50°C zouden kunnen brengen.

Inbouw

Voor een juiste installatie van de kookplaat moeten de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 200mm van de rand van de plaat staan.
• Een afzuigkap moet worden geïnstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap en in ieder geval op een afstand van minstens 650 mm (zie afbeelding).
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700 mm van het keukenblad bevinden.

• De opening van het meubel moet de afmetingen hebben die in de afbeelding zijn aangegeven.

De bevestigingsklemmen maken een bevestiging mogelijk van de kookplaat aan een keukenblad van tussen de 20 en 40 mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

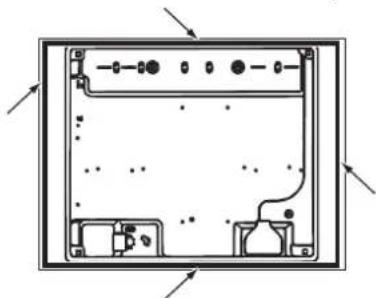

Schema voor de bevestiging van de haken

Stand haak voor keukenblad H=20mm, Stand haak voor keukenblad H=30mm

Voor

Stand haak voor keukenblad Achter H=40mm

! Gebruik de haken die u vindt in de "toebehorenverpakking"

• Als de kookplaat niet boven een inbouwoven wordt geïnstalleerd, moet u een houten isolatieplank aanbrengen. Deze moet op een minimum afstand van 20 mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken moet u de achterkant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

! Het is alleen mogelijk de kookplaat boven inbouwovens te installeren als deze zich voorzien van afkoelingsventilatie.

Elektrische aansluiting

De kookplaten met driepolige voedingskabel werken met de wisselstroom, spanning en frequentie die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel wordt aangegeven door de kleuren geel-groen. Als het fornuis wordt geïnstalleerd boven een inbouwoven en de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventuele makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wanneer het apparaat rechtstreeks op het net wordt aangesloten, moet tussen het apparaat en het net een meerpolige schakelaar worden aangebracht met een afstand tussen de contacten van minstens 3 mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.

Voor het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten het snoer en het stopcontact gemakkelijk te bereiken zijn. ! De kabel mag niet worden gebogen of samengedrukt. ! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service). ! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor België) gaat u te werk zoals beschreven in de paragraaf "Aanpassing aan verschillende types gas".

Om het apparaat aan de gasbuizen aan te sluiten (G20 voor Nederland), dient men eerst de verbinder te monteren. "R" (deze is op aanvraag verkrijgbaar bij de technische service-dienst). Tevens dient men de pakking op de verbinder "G", die er uit ziet als een "L", van de voedingsstructuur te monteren. De verbinder is voorzien van schroefdraad: rond mannelijk 1/2 gas. De aansluiting voert men uit met behulp van:

• een onbuigbare buis
• of met een flexibele buis van roestvrij staal die in de muur zit en voortgezet wordt met een verbindingsstuk.

Daarbij dient het apparaat uitgerust te zijn met een gaskraantje dat gemakkelijk draaibaar dient te zijn. Dit gaskraantje dient aan de huidige nationale normen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodanig worden uitgevoerd dat het apparaat niet beweegt.

Op de voedingsstructuur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden, is het absoluut noodzakelijk de pakking te vervangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrijstalen flexibele buis aan een onafgebroken wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De inwerkingstelling van deze buizen moet zodanig worden bewerkstelligd dat hun lengte in uitgerolde toestand niet meer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden, moet u controleren dat de flexibele metalen buis niet wordt blootgesteld aan contact met bewegende delen of scherpe randen.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijke normen.

Controleren gasdichtheid

! Nadat het installeren heeft plaatsgevonden, moet de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam.

Aanpassen aan de verschillende soorten gas

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoor hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking), moeten de straalpijpjes van de branders op de volgende wijze worden vervangen:

1. Verwijder de roosters van de kookplaat en schuif de branders uit hun plaats.
2. Schroef de straalpijpjes los met een steeksleutel van 7 mm en vervang ze met de straalpijpjes geschikt voor het nieuwe type gas (zie tabel 1 "Kenmerken van de branders en de straalpijpen").
3. Zet de onderdelen weer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.
4. Aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen met het etiket dat overeenkomt met het nieuwe gas dat u gaat gebruiken, verkrijgbaar bij onze Technische Service Centers.

Regelen van de primaire lucht van de straalpijpjes

De branders hebben geen regeling van de primaire lucht nodig.

• Het regelen van de minimumstand
• Zet het kraantje op de minimumstand.
• Verwijder de knop en draai aan het regelschroefje in of naast de spil van het kraantje totdat u een kleine, regelmatige vlam bereikt.
• Controleer of de brander aanblijft als u de knop van hoog naar laag draait.
• Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systeem werkt als de branders op de minimumstand staan, moet u het minimum verhogen door aan de stelschroef te draaien.

1. Als de regeling voltooid is, moet u de zegels op de bypass-schroefjes weer op hun plaats brengen met zegellak of dergelijk materiaal.

! Bij vloeibaar gas moet het regelschroefje geheel dicht worden geschroefd.

! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling vervangen met het etiket dat correspondeert met het nieuwe gas, verkrijgbaar bij onze Technische Service Centers.

TYPEPLAATJE
Elektrische aansluitingen	spanning 220-230V/380-400V 3N~ 50/60Hz maximum vermogen 7000W
ECODESIGN
Dit apparaat is ontworpen, geconstruereeand en geleverd conform de voorschriften van de EU reglement nr. 66/2014 met integratie van richtlijn 2009/125/EC. EN 60350-2 reglement EN 50564 reglement.

Gaspit Doorsnee	(mm)	Thermisch vermogen kW (p.c.s.*		Straal. 1/100 (mm)	Bereik* l/h G25
		Gereduceerd	Nominal
Snel (R)	100	0.70	3.00	116(Y)	332
Half-snel (S)	75	0.40	1.65	96(Z)	183
Hulpvlam (A)	55	0.40	1.00	79(6)	111
Spanning van voeding	Nominale (mbar)			25
	Minimum (mbar)			20
	Maximum (mbar)			30

• Bij 15°C en 1013,25 mbar droog gas: Propaan P.C.S. = 50,37 MJ/kg * Butaan P.C.S. = 49,47 MJ/kg Aardgas G20 P.C.S. = 37,78 MJ/m³ Aardgas G25 P.C.S. = 32,49 MJ/m³

PR 642 /I(BK)

Starten en gebruik

Op de bedieningsknop staat aangegeven waar de gasbrander zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

Uit

Maximum

Minimum

Om een van de branders aan te steken dient u er een vlam of aansteker bij te houden, de knop stevig in te drukken en tegen de klok in te draaien tot u het maximum vermogen heeft bereikt.

Bij de uitvoeringen die voorzien zijn van een veiligheidsmechanisme moet u de knop circa 2-3 seconden lang ingedrukt houden totdat het element dat automatisch de vlam ontstoken houdt, warm wordt.

Sommige modellen zijn voorzien van ontsteking in de bedieningsknoppen. Voor het aansteken van de gekozen gasbrander drukt u de betreffende knop in, draait u hem tegen de klok in tot aan de positie van maximum sterkte en houdt u hem ingedrukt totdat hij aan gaat.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minuut voordat u hem weer probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij niet meer verder kan (tot aan het symbool "●").

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• Gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit komen.
• Gebruik alleen pannen met een platte bodem en met een deksel erop.
• Draai de knop op het minimum zodra het kookpunt is bereikt.

Brander	Ø Diameter pan (cm)
Snel (R)	24 - 26
Half-snel (S)	16 - 20
Sparbrander (A)	10 - 14

Voor het herkennen van het soort brander verwijzen wij u naar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

• Voor de maximale stabiliteit, controleer dat de steunen voor de bakblikken goed zijn geplaatst en dat elk blik zich recht boven de brander staat.
• Controleer dat de bakblikken op lijn staan met één van de steunbalken van de blikken.
• Plaats de handvaten van de bakblikken zodanig dat ze niet uitsteken aan de voorkant van de kookplaat.

Het aspect dat het verschil uitmaakt voor de stabiliteit van de pan is vaak de pan zelf (of de positie van de pan tijdens het gebruik). Goed uitgebalanceerde pannen, met platte onderkanten, die in het midden van de branders staan, met de handvaten die op lijn zijn gezet met de dwarsliggers

van het rooster bieden uiteraard de maximale stabiliteit.

Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3. Gasfornuizen hebben voor een goede werking behoefte aan een regelmatige luchtverversing. Controleer dat bij het installeren aan de vereisten wordt voldaan beschreven in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Raak het apparaat niet blootsvoets aan of met natte handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controleer altijd dat de knoppen in de stand “●”/“○” staan als de oven niet wordt gebruikt.
• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken maar door de stekker zelf beet te pakken.
• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).
• Doe het glazen deksel (waar aanwezig) niet omlaag als de gasbranders of de elektrische platen nog warm zijn.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.
• Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een geschakeld afstandsbedieningssysteem.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2012/19/EU over vernietiging van elektrische en elektronische apparatuur (WEEE) vereist dat oude huishoudelijke elektrische apparaten niet mogen worden vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting dat, wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de lokale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Energiebesparing en milieubehoud

• Bereid uw etenswaren in afgesloten potten of pannen met goed passende deksels en gebruik zo weinig mogelijk water. Koken zonder deksel zal het energieverbruik enorm verhogen.
• Gebruik enkel vlakke potten en pannen.
• Als u iets bereidt dat lang duurt, kunt u eventueel een snelkookpan gebruiken die twee maal sneller werkt en een derde van de energie bespaart.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Het oppervlak van de kookplaat reinigen

• Alle geëmailleerde en glazen onderdelen moeten met warm water en een neutrale oplossing gereinigd worden.
• Er kunnen vlekken op roestvrijstalen oppervlakken ontstaan indien deze te lang worden blootgesteld aan kalkrijk water of agressieve reinigingsmiddelen. Eventueel gemorste etenswaren (water, saus, koffie, etc.) dienen verwijderd te worden voordat dit opdroogt.
• Reinig met warm water en een neutraal reinigingsmiddel en droog vervolgens met een zachte doek of zeemleer. Verwijder ingebakken vuil met specifieke reinigingsmiddelen voor roestvrijstalen oppervlakken.
• Reinig roestvrijstaal alleen met een zachte doek of spons.
• Gebruik geen schurende of bijtende producten, reinigingsmiddelen op chloorbasis of schuursponsjes.
• Gebruik geen stoomreinigers.
• Gebruik geen brandbare producten.
• Laat geen zure of basische stoffen, zoals azijn, mosterd, zout, suiker of citroensap op de kookplaat achter.

De onderdelen van de kookplaat reinigen

• Reinig geëmailleerde en glazen delen alleen met een zachte doek of spons.
• Roosters, branderkappen en branders kunnen voor reiniging verwijderd worden.
• Reinig ze handmatig met warm water en een niet-bijtend reinigingsmiddel, verwijder eventuele voedselresten en controleer dat er geen branderopeningen verstopt zijn.
• Afspoelen en drogen.
• Breng de branders en branderkappen weer correct in de betreffende behuizingen aan.
• Zorg bij het terugplaatsen van de roosters dat het pannensteungedeelte in lijn is met de brander.
• Bij modellen die zijn uitgerust met elektrische ontstekingspluggen en een veiligheidsvoorziening moet het uiteinde van de plug grondig schoongemaakt worden voor een correcte werking. Controleer deze items regelmatig en reinig ze indien nodig met een vochtige doek. Eventueel ingebakken voedsel kan met een tandenstoker of naald verwijderd worden.

! Om beschadiging van de elektrische ontstekingsinstallatie te voorkomen, dienen deze niet gebruikt te worden wanneer de branders zich niet in hun behuizing bevinden.

Onderhoud gaskranen

Met verloop van tijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk hem te vervangen.

Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur.

Storingen en oplossingen

Het kan gebeuren dat het kookvlak niet (afdoende) functioneert. Voordat u de servicedienst belt, dient u te controleren of u het euvel zelf kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is, en in het bijzonder of de hoofdgasleiding open staat.

De brander gaat niet aan of de vlam is niet gelijkmatig.

Heeft u gecontroleerd of:

• De openingen van de vlamverspreiders niet verstopt zijn.
• Alle onderdelen van de brander goed in elkaar zitten.
• Het niet tocht bij het kookvlak.

De vlam blijft niet aan in de uitvoeringen met veiligheidsmechanisme.

Heeft u gecontroleerd of:

U de knop goed heeft ingedrukt. - U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme. - De gaten van de vlamverspreiders bij het veiligheidsmechanisme niet verstopt zijn.

De brander blijft niet aan als hij op minimum staat.

Heeft u gecontroleerd of:

• De gaten van de vlamverspreiders niet verstopt zijn.
• Het niet tocht dichtbij het kookvlak.
• De minimum stand is niet goed ingesteld.

De pannen staan wankel.

Heeft u gecontroleerd of:

• De bodem van de pan helemaal plat is.
• De pan in het midden van de brander of de kookplaat staat.
• De roosters niet zijn verwisseld.

30=

20=

1

40=

Dus sin α = y/x

1

j

1 5

1

J 1

aLSc aJinu y 100

1 5

J 1
