Тип изделия	Встраиваемая газовая варочная панель
Бренд	Indesit
Модель	PR 642 I
Количество горелок	4 газовые горелки
Максимальная мощность	Быстрая горелка: 3,00 кВт, полубыстрая: 1,65 кВт, вспомогательная: 1,00 кВт
Тип зажигания	Автоматическое встроенное зажигание (от ручки)
Безопасность	Устройство безопасности от затухания пламени (термопара)
Размеры панели (Д x Ш x В)	Приблизительно 580 x 510 x 45 мм (стандартная оценка)
Размеры выреза (Д x Ш)	Приблизительно 560 x 480 мм (оценка)
Электропитание	230 V ~ 50 Hz
Газоснабжение	Природный газ (G20/G25) или СНГ, адаптация через форсунки
Материал поверхности	Нержавеющая сталь или эмалированный (в зависимости от версии)
Класс установки	Класс 3 (встраиваемый)
Страна назначения	Франция, Бельгия, Нидерланды (в зависимости от настроек)
Очистка	Съемные решетки и горелки, чистка горячей водой и мягким моющим средством
Обслуживание	Проверка форсунок и устройства безопасности
Вес нетто	Приблизительно 8 кг (оценка)

Часто задаваемые вопросы - PR 642 I INDESIT

Как зажечь горелку?

Полностью нажмите на соответствующую ручку и поверните её против часовой стрелки до положения максимальной мощности. На моделях с устройством безопасности удерживайте нажатой 2-3 секунды после зажигания.

Что делать, если горелка не зажигается?

Проверьте, открыта ли подача газа, не засорены ли отверстия горелки и правильно ли установлены детали. Если автоматическое зажигание не работает, используйте зажигалку для газа.

Как адаптировать панель для другого типа газа?

Замените форсунки горелок на соответствующие новому газу (см. таблицу 1 в инструкции). Также отрегулируйте минимальную настройку горелок. Используйте ключ на 7 мм для форсунок.

Какие диаметры кастрюль использовать?

Быстрая горелка (R): 24-26 см, полубыстрая (S): 16-20 см, вспомогательная (A): 10-14 см. Используйте кастрюли с плоским дном и крышкой.

Как чистить горелки и решетки?

Снимите решетки, крышки и горелки. Вымойте их горячей водой с неабразивным моющим средством. Промойте и высушите. Убедитесь, что отверстия не забиты. При необходимости используйте зубочистку.

Что делать, если пламя гаснет во время использования?

Поверните ручку в положение выключено и подождите не менее 1 минуты перед повторным зажиганием. Если сработало устройство безопасности, удерживайте ручку нажатой дольше.

Какие меры безопасности важны?

Никогда не оставляйте масло или жир без присмотра. Не используйте воду для тушения пожара. Держите детей на расстоянии. Не чистите пароочистителями.

Как установить варочную панель?

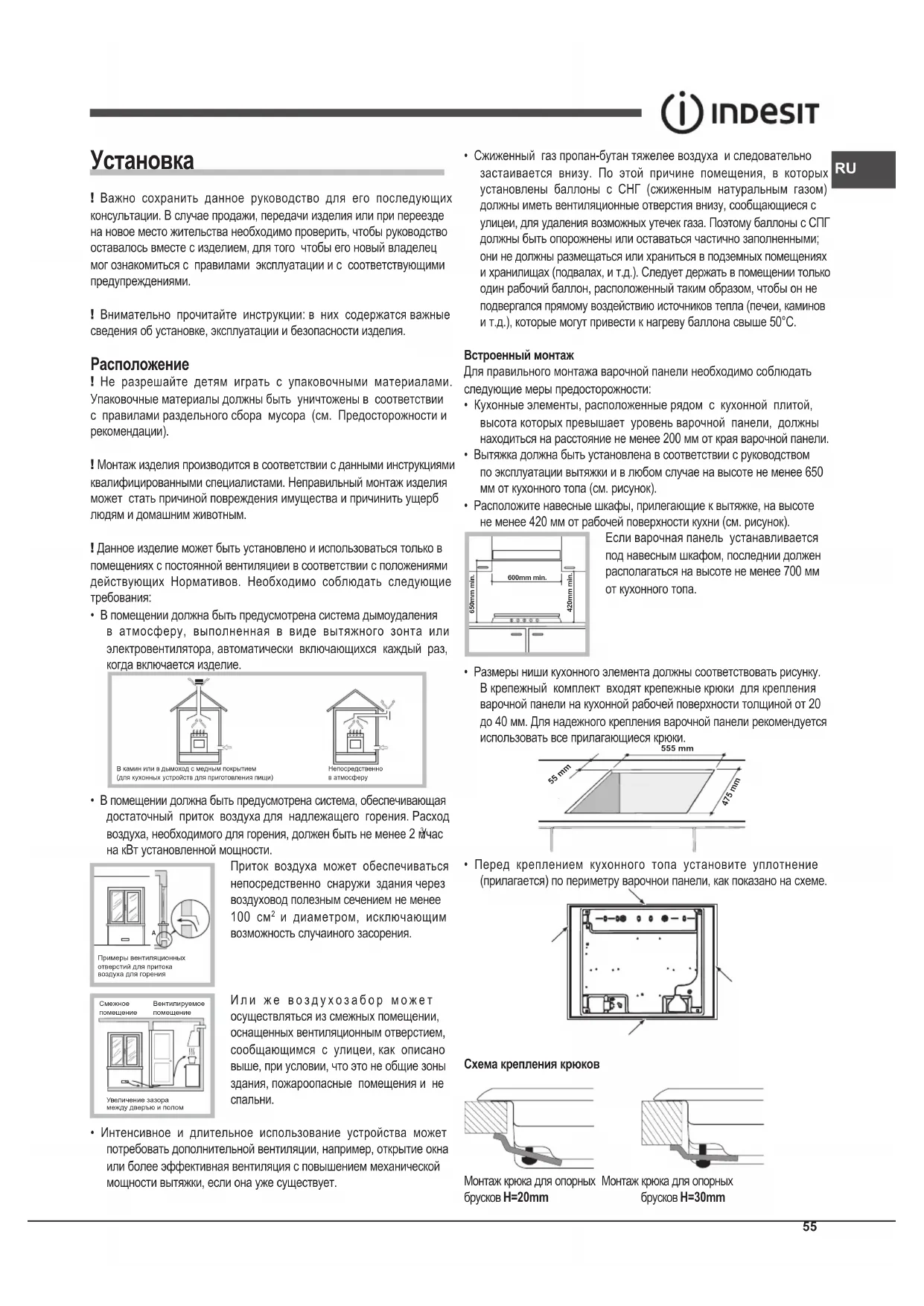

Установка должна производиться профессионалом. Соблюдайте размеры выреза, вентиляцию (не менее 100 см²) и расстояние до мебели. Подключение газа и электричества должно соответствовать нормам.

Где найти заводскую табличку?

Она находится под варочной панелью. На ней указаны модель, серийный номер и электрические характеристики.

Как обслуживать газовые краны?

Если кран становится тугим или заклинивает, замените его у авторизованного специалиста. Не пытайтесь ремонтировать самостоятельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PR 642 I INDESIT

Tablinca 1				Схижений rag3				Приroduнный rag3
Конфорka Д��метр	(MM)	ТеллOTьрная способость кВт (p.c.s.*) HOMIN.		Байzac 1/100 (MM)	Форсуна 1/100 (MM)	Расхов' r/чac ***	TеллOTьрная способость кВт (p.c.s.*')	Форсуна 1/100 (MM)	Pасхов' n/чac	Форсуна 1/100 (MM)	Pасхов' n/чac
Быстая (Бочьяя) (R)	100	0.70	3.00	39	86	218	214	3.00	116(Y)	286	143
Средneyя (S)	75	0.40	1.65	28	64	120	118	1.65	96(Z)	157	105
Малая (A)	55	0.40	1.00	28	50	73	71	1.00	79(6)	95	80
Давлие поочи Номі	нальhoe (мбар) Минимальhoe (мбар) Мakсимальhoe (мбар)					28-30	37			20
						20	25			17
						35	45			25

• При температуре 15°C и давлении 1013,25 мбар - сухой газ. Пропан: теплотворная способность = 50,37 МДж; Бутан: теплотворная способность = 49,47 МДж; Пропан-бутан: теплотворная способность = 37,78 МДж.

При перегазировании природного газа (13 мбар), попросите форсунки в сервисный центр.

PR 642 /I(BK)

Включение и эксплуатация

На калибровочном регуляторе показано положение газового конфорки, которое должна иметь рукоятка управления.

Газовые конфорки

При помощи соответствующего регулятора можно выбрать один из следующих режимов конфорки:

Наиболее изменчивой характеристикой каждой горелки является стабильность пламени. Она может быть максимальной при правильном размещении горелки (или ее размещении во время использования). Хорошо сбалансированные горелки, с плоским дном, с ручками, расположенными на одной линии с одной из

ребер решетки, гарантируют максимальную стабильность.

Конфоркa	Ø Дniaметр кастори (см)
Быстая (Бolyшая)(R)	24 - 26
Среeding (S)	16 - 20
Малая (A)	10 - 14

Для определения типа конфорки смотрите рисунки в параграфе "Характеристики конфорок и форсунок".

Для гарантии максимальной стабильности убедитесь, что варочные емкости установлены правильно и что каждая емкость находится строго в центре горелки. Убедитесь, что рукоятки варочных емкостей совмещены с одним из опорных стержней держателя емкости. Расположите рукоятки варочных емкостей так, чтобы они не выступали за передний край варочной панели.
