GEBRUIKSAANWIJZING CMPWNROUT40 KONIG

GEBRUIKSAANWIJZING (p. 20)

1.1 LED Indicator en Poortbeschrijving

Voorpaneel en LED Indicators Beschrijving van LED indicators op het voorpaneel: (van L naar R)

• POWER Zodra dit groen oplicht en blijft branden, betekent dit dat het apparaat van stroom wordt voorzien.

• SYS Zodra dit groen oplicht en knippert, betekent dit dat het systeem goed werkt.

• WPS Wanneer dit knippert, communiceert het apparaat met de cliënt in WPS modus.

• WLAN “Draadloos signaal” LED indicator. Wanneer dit groen oplicht en knippert, betekent dit dat de draadloze functie is geactiveerd.

• LAN (4,3,2,1) “Bedraad lokaal netwerk” LED indicator. Wanneer het constant brand, betekent dit dat het Ethernet apparaat is verbonden; zolang het knippert worden gegevens door het apparaat verzonden en/of ontvangen.

• WAN “Wide area netwerk” indicator. Wanneer constant AAN, geeft dit de Router’s WAN aan. Achterpaneel Achterpaneel: (Van L naar R)

• POWER Sluit op deze ingang de stroomadapter aan. Gebruik a.u.b. de meegeleverde 9V DC stroomadapter.

• WAN Een 100Mbps Ethernet poort voor aansluiting van een MODEM, schakelaar, router en andere Ethernet apparatuur voor Internetverbinding met DSL MODEM, kabel MODEM en ISP.

• LAN (1, 2, 3, 4) 4 10/100Mbps Ethernet poorten voor aansluiting van een Ethernet schakelaar, Ethernet router en NIC kaart.

• RESET De reset toets voor het systeem. Houd deze toets 7 seconden ingedrukt om alle instellingen van dit apparaat te wissen en terug te stellen naar de standaard waarden.

• WPS Houd voor 1 seconde ingedrukt om de WPS functie te activeren, de WPS indicator zal beginnen te knipperen. Hoofdstuk 2: Hardware Installatie

2.1 De router installeren

Stap 1: Gebruik a.u.b. de meegeleverde stroomadapter om de router van stroom te voorzien. BELANGRIJK: Gebruik van een andere stroomadapter kan tot beschadiging leiden en verklaart de garantie op dit product ongeldig. Stap 2: Verbind de LAN poort van de router a.u.b. met de netwerkadapter van uw computer via de kabel. Stap 3: Verbind uw breedbandlijn meegeleverd met uw ISP a.u.b. met de WAN poort.21 Stap 4: Steek de bijgeleverde CD-ROM in de CD-ROM drive, dubbelklik op het icoontje “Instellingen” en volg de instructies om de installatie af te ronden. U kunt voor de configuratie ook de webpagina van uw router openen (zie voor meer informatie a.u.b. Hoofdstuk 3). Hoofdstuk 3: De router aanmelden

3.1 De netwerkconfiguratie instellen

1. Rechtsklik op uw bureaublad en klik op “Mijn Netwerkplaatsen” en selecteer “Eigenschappen”.

4. - Selecteer “Automatisch een IP adres toewijzen” en “Automatisch een DNS server adres toewijzen”. Klik vervolgens op

“OK” om de configuratie op te slaan. - Of selecteer “Gebruik het volgende IP adres” en voer als volgt IP adres, het subnet mask en de standaard gateway in: IP Adres: 192.168.0.XXX: (XXX is een nummer tussen 2~254) Subnet Mask: 255.255.255.0 Gateway: 192.168.0.1. U dient in elk geval het DNS server adres in te voeren verstrekt met uw ISP. Anders kunt u de standaard gateway van de router als DNS proxy server gebruiken. Klik vervolgens op “OK” om de conguratie op te slaan.

3.2 De router aanmelden

1. Om de webgebaseerde interface van de router te openen, dient u een webbrowser te starten, zoals Internet Explorer of

Firefox en het standaard IP adres van de router in te voeren, http://192.168.0.1. Druk op “Enter”.

2. Voer “admin” in in zowel Gebruikersnaam en Wachtwoord en klik op “OK”.

Hoofdstuk 4: Snelle Instellingsinstructies

4.1 Installatie wizard

Hier is de “Welkom bij de installatie wizard” voor snelle conguratie van de router. Klik op “Volgende”. Selecteer in dit venster één modus van de Internetverbindingen die u gebruikt. Mocht u hierover twijfelen, druk dan op de “Opsporen” toets of neem contact op met u Internet Service Provider, en klik op “Volgende”. ADSL Virtuele Dial-up (Via PPPoE) Voer het Account en Wachtwoord in, verstrekt door uw ISP, en klik op “Volgende”. Dynamische IP (Via DHCP) Als u verbindingsmodus Dynamisch IP is, betekent dit dat uw IP adres constant veranderd telkens wanneer u verbinding maakt. U dient hier geen informatie in te voeren zoals in de andere modi. Klik op “Volgende” en “Opslaan” om de instellingen af te ronden. Statische IP Vul in dit venster de informatie in van het netwerkadres van uw ISP in de velden IP Adres, Subnet Mask, Gateway en Primaire DNS server en klik op “Volgende”. L2TP Neem contact op met uw ISP voor de benodigde informatie. Hoofdstuk 5: Geavanceerde Instellingen

5.1 LAN Instellingen

LAN Instellingen zijn voor de algemene TCP/IP parameters van LAN poorten.

IP Adres: Het LAN IP adres van de router (niet het IP adres van uw PC). De standaard waarde is 192.168.0.1.

Subnet Mask: Toont het subnet mask van uw router voor meting van de netwerkgrootte. De standaard waarde is

BELANGRIJK: Nadat u eenmaal het IP adres hebt gewijzigd, dient u het te onthouden voor de volgende aanmelding op de webgebaseerde toepassing.

5.2 WAN Instellingen

Nadat u het ISP verbindingstype in “installatie wizard” heeft geselecteerd en u wilt de verwante instellingen wijzigen, dan kunt u hier de instellingen in detail congureren.22 Statische IP Als u voor de verbindingsmodus de statische IP selecteert, dan kunt u de volgende adresinformatie aanpassen.

IP Adres: Voer hier het WAN IP adres in, verstrekt door uw ISP.

Primaire DNS Server: Voer hier de primaire DNS server in, verstrekt door uw ISP.

Secundaire DNS Server: Voer hier de secundaire DNS in. Hoofdstuk 6: Draadloze Instellingen

Draadloos activeren: Vink “draadloze routerfunctie activeren” af; vice versa om te deactiveren.

Netwerkmodus: Selecteer één van de volgende modi. Standaard us 11b/g/n modus.

Primaire SSID: SSID (Service Set Identificatie) is de unieke naam van het draadloze netwerk. Dit apparaat heeft twee SSID en de primaire SSID is vereist.

Broadcast (SSID): Selecteer “Activeren” om de SSID van het apparaat te activeren, zodat het zichtbaar is voor draadloze cliënten. Standaard is de geactiveerde modus.

MBSSID AP Isolatie: Een toegangscontrolefunctie gebaseerd op het draadloze MAC adres. Wanneer deze functie geactiveerd is, kunnen draadloze cliënten met dezelfde SSID niet met elkaar communiceren.

AP Isolatie: Een toegangscontrolefunctie gebaseerd SSID. Wanneer deze functie geactiveerd is, zal elk van uw draadloze cliënten op een individueel virtueel netwerk zitten en kunnen niet met elkaar communiceren. Wanneer deze functie geactiveerd is, kunnen draadloze cliënten verbonden met de primaire en secundaire SSID niet met elkaar communiceren, wat het draadloze netwerk dus extra beveiligd.

Kanaal: Specificeer het effectieve kanaal (van 1 tot 13\Auto) van het draadloze netwerk.

Uitbreidingskanaal: Om de gegevensdoorvoer van het draadloze netwerk te verhogen, kan het bereik van een uitbreidingskanaal worden gebruik in 11n modus.

Kanaal Bandbreedte: Selecteer de bandbreedte van het kanaal om de draadloze prestatie te verbeteren. Wanneer het netwerk 11b/g en 11n cliënten heeft, kunt u 40M selecteren; wanneer het een 11n netwerk is, dient u 20/40M te selecteren om de gegevensdoorvoer ervan te verbeteren.

6.2 Draadloos Netwerk Beveiligingsinstellingen

Dit wordt gebruikt om de beveiligingsinstellingen van het AP netwerk te congureren. Het vertegenwoordigt hier de algemene zes (tien in totaal) encryptiemethoden, waaronder Gemixte WEP, WPA-persoonlijk, WPA-enterprise, WPA2- persoonlijk, WPA2- enterprise, enz.

WEP (Wired Equivalent Privacy), een algemene encryptiemethode, voorziet gewoonlijk draadloze gegevens van een encryptie door gebruik van een serie digitale sleutels (64 bits of 128 bits in lengte). Door op elk van uw draadloze netwerkapparaten dezelfde sleutels te gebruiken, voorkomt u dat ongeautoriseerde draadloze apparatuur uw gegevensoverdracht kan controleren of uw draadloze voorzieningen kan gebruiken. Selecteer Gemixte WEP om het volgende venster te openen:

Selecteer SSID: Selecteer de SSID (primaire of secundaire SSID) om de beveiligingsinstellingen te configureren in het submenu.

Beveiligingsmodus: Selecteer de corresponderende encryptiemethoden voor de beveiliging in het submenu.

WEP Sleutel 1~4: Stel de WEP sleutel in met het formaat ASCII en Hex. U kunt hier de ASCII code invoeren (5 of 13 ASCII karakters. Illegale karakters zoals “/” zijn niet toegestaan.) Of 10/26 hex karakters.

Standaard Sleutel: Selecteer één van de vier geconfigureerde sleutels als de huidig beschikbare sleutel.

6.2.2 WPA-Persoonlijk

WPA (Wi-Fi Protected Access), een Wi-Fi standaard, is een meer recent draadloos encryptieschema, ontwikkeld om de beveiligingsfuncties van WEP te verbeteren. Het past krachtigere encryptietypes toe (zoals TKIP [Temporal Key Integrity Protocol] of AES [Advanced Encryption Standard]) en kan de sleutels dynamisch veranderen op elk geautoriseerd draadloos apparaat.

Wachtwoord Zin: Voer de versleutelde karakters in met 8-63 ASCII karakters.

Sleutel Vernieuwingsinterval: Stel de vernieuwingsperiode van de sleutel in.

6.2.3 WPA2- Persoonlijk

WPA2 (Wi-Fi Protected Access versie 2) verstrekt een hogere beveiliging dan WEP (Wireless Equivalent Privacy) en WPA (Wi-Fi Protected Access).

Selecteer SSID: Selecteer de SSID (primaire of secundaire SSID) om de beveiligingsinstellingen te configureren in het submenu.

Wachtwoord Zin: Voer de versleutelde karakters in met 8-63 ASCII karakters.

Sleutel Vernieuwingsinterval: Stel de vernieuwingsperiode van de sleutel in.

6.2.4 WPA- Enterprise

Deze beveiligingsmodus wordt gebruikt wanneer een RADIUS server is verbonden met het apparaat. Selecteer “WPA- Enterprise” in het submenu om het volgende venster te openen:

Selecteer SSID: Selecteer de SSID (primaire of secundaire SSID) om de beveiligingsinstellingen te configureren in het submenu.

Sleutel Vernieuwingsinterval: Stel de vernieuwingsperiode van de sleutel in.

Radius Server: Voer het IP adres van de Radius server in.

Radius Server poort: Voer de verificatiepoort van de Radius server in. Standaard waarde is 1812.

Gezamenlijk Geheim: Voer de gezamenlijk gebruikt sleutel in voor de verificatieserver met 8~63 ASCII karakters.

Sessie Timeiout: De intervalperiode voor verificatie tussen de AP en verificatieserver.

6.2.5 WPA2-Enterprise

Deze beveiligingsmodus is gebaseerd op de Radius vericatieserver en WPA2 envryptiemethode. WPA2 wordt gebruikt wanneer een RADIUS server is verbonden met het apparaat. Selecteer “WPA2-Enterprise” in het submenu om het volgende venster te openen:

Selecteer SSID: Selecteer de SSID (primaire of secundaire SSID) om de beveiligingsinstellingen te configureren in het submenu.

Sleutel Vernieuwingsinterval: Stel de vernieuwingsperiode van de sleutel in.

Radius Server: Voer het IP adres van de Radius server in.

Radius Server poort: Voer de verificatiepoort van de Radius server in. Standaard waarde is 1812.

Gezamenlijk Geheim: Voer de gezamenlijk gebruikt sleutel in voor de verificatieserver met 8~63 ASCII karakters.

Sessie Timeiout: De intervalperiode voor verificatie tussen de AP en verificatieserver. De standaard waarde is 3600s.

Deze beveiligingsmodus wordt gebruikt wanneer een RADIUS server is verbonden met het apparaat. 802.1x, een soort poort gebaseerd vericatieprotocol, is een vericatietype en strategie voor gebruikers. De poort kan of een fysieke poort of een logische poort (zoals VLAN) zijn. Voor draadloze LAN gebruikers is een poort gewoon een kanaal. Het uiteindelijke doel van 802.11x vericatie is te controleren of de poort kan worden gebruikt. Na een geslaagde vericatie van de poort, kunt u deze poort openen waardoor alle meldingen doorgevoerd kunnen worden. Wordt de poort niet succesvol geverieerd, dan kunt u deze poort “gedeactiveerd” houden, waardoor slechts 802.1x vericatieprotocol meldingen doorgevoerd kunnen worden. Selecteer “802.1x” in het submenu om het volgende venster te openen:

Selecteer SSID: Selecteer de SSID (primaire of secundaire SSID) om de beveiligingsinstellingen te configureren in het submenu.

WEP: Klik op “Activeren/Deactiveren” om het WEP algoritme te activeren of deactiveren.

Radius Server: Voer het IP adres van de Radius server in.24

Radius Server poort: Voer de verificatiepoort van de Radius server in. Standaard waarde is 1812.

Gezamenlijk Geheim: Voer de gezamenlijk gebruikt sleutel in voor de verificatieserver met 8~63 ASCII karakters.

Sessie Timeiout: De intervalperiode voor verificatie tussen de AP en verificatieserver. De standaard waarde is 3600s.

6.3 WPS Instellingen

WPS (Wi-Fi Protected Setting) kan worden gebruikt om een snel en eenvoudig verbinding tot stand te brengen tussen de draadloze netwerkcliënten en het apparaat d.m.v. informatie met encryptie. De gebruikers voeren slechts de PIN code in of drukken op de WPS toets op het paneel om het te congureren, zonder handmatig de encryptiemethode en geheime sleutels te selecteren. Klik in het menu “Draadloze Instellingen” op “WPS Instellingen” om het volgende venster te openen.

WPS instellingen: Activeer of deactiveer de WPS functie. Standaard ingesteld op “Deactiveren”.

WPS modus: Verstrekt twee manieren: PBC (Druktoets Configuratie)en PIN code.

PBC: Selecteer PBC of druk ca. 1 seconde op de WPS toets op het voorpaneel van het apparaat. (Druk voor ca/ 1 seconde op de toets en de WPS indicator zal voor 2 minuten knipperen om aan te geven dat de WPS is geactiveerd. Tijdens het knipperen kunt u een ander apparaat activeren door de WPS/PBS communicatie tussen de apparaten te implementeren. Twee minuten later zal de WPS indicator uitschakelen om aan te geven dat de WPS verbinding is voltooid. Herhaal de bovenstaande stappen als er meer cliënten zijn toegevoegd. Momenteel ondersteunt de WPS toegang voor 32 cliënten.)

PIN: Als deze optie is geactiveerd, dient u de PIN code van een draadloze cliënt in het veld in te voeren en dezelfde code houden in de WPS cliënt.

6.4 WDS Instellingen

WDS (Wireless Distribution System) wordt gebruikt om het draadloze dekkingsgebied uit te breiden. Deze router biedt drie modi: Lui, Brug en Herhalen. Lui: In deze modus kan het apparaat de Brugmodus of Herhaalmodus gebruiken om de BSSID van de router te openen om een verbinding tot stand te brengen. Brug: U kunt draadloos verbinding maken met twee of meerdere draadnetwerken via deze modus. In deze modus dient u een Draadloos MAC adres van het verbindingsapparaat toe te voegen aan de AP MAC adressentabel van de router of een adres te selecteren van de scantabel. Herhaalmodus: Voeg in deze modus handmatig het tegenoverliggende MAC adres toe aan elke individuele AP MAC adrestabel of d.m.v. de scanner om de draadloze radio te vergroten en uit te breiden. Hoofdstuk 7: DHCP Server

7.1 DHCP Instellingen

DHCP (Dynamic Host Control Protocol) wordt gebruikt om een IP adres toe te wijzen aan de computers op het LAN/ privé netwerk. Wanneer u de DHCP Server activeert, zal de DHCP Server automatisch een ongebruikt IP adres vanuit de IP adressenpoel toewijzen aan de aanvragende computer in de vooronderonderstelling dat “Automatisch een IP adres toewijzen” is geactiveerd. U dient dus het start –en eindadres van de IP adressenpoel te speciceren.

IP Adres Start/Einde: Voer het bereik in van IP adressen voor DHCP serverdistributie.

Overeenkomsttijd: De lengte van de IP adresovereenkomst. Hoofdstuk 8: Upgrade Firmware

8.1 De router biedt een upgradefunctie aan voor de firmware door op “Upgrade” te klikken nadat u een firmware

upgradepakket hebt geselecteerd. U kunt het vervolgens downloaden op www.nedis.nl

Browse: Klik op deze toets om het upgradebestand te selecteren.

Upgrade: Klik op deze toets om het upgradeproces te starten. Zodra de upgrade is voltooid, wordt de router automatisch opnieuw gestart.

8.2 De router herstarten

Door de router te herstarten worden de gecongureerde instellingen bevestigd of u kunt hierdoor de router opnieuw instellen indien er een storing optreedt in de instellingen.

8.3 Wachtwoord veranderen

Deze sectie wordt gebruikt om een nieuwe gebruikersnaam en wachtwoord in te stellen om uw router en netwerk beter te beveiligen.25

Gebruikersnaam: Voer een nieuwe gebruikersnaam in voor het apparaat.

Oud Wachtwoord: Voer het oude wachtwoord in.

Nieuw Wachtwoord: voer een nieuw wachtwoord in.

Opnieuw invoeren ter Bevestiging: Opnieuw invoeren om het nieuw wachtwoord te bevestigen.

Nadat u alle instellingen hebt afgerond, kunt u op de afmeldpagina op “Ja” klikken om uzelf af te melden van de webbeheerpagina. Het aansluiten en instellen van een router op een Kabel of ADSL Modem. Let op! Volg deze stappen stuk voor stuk en sla niets over

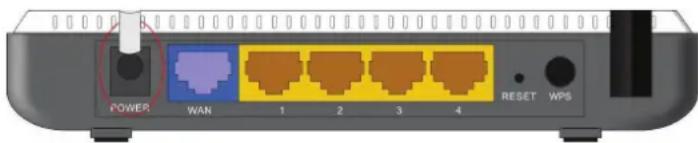

1. Schakel het Modem uit (Van de stroom af halen)

2. Schakel de PC/Laptop uit

3. Verbind nu de LAN uitgang van het Modem aan de Blauwe poort van de Router dmv een LAN kabel.

4. Verbind nu een van de Gele poorten met de PC/Laptop dmv een LAN kabel.

5. Schakel nu het Modem in en wacht totdat deze geheel aangemeld is (dit kan enige tijd duren).

6. Schakel nu de router in en wacht minimaal 30 seconden

7. Start nu de PC/Laptop op en wacht tot deze geheel is opgestart

8. Open nu uw browser en ga naar http://192.168.0.1

9. Voer nu de gebruikersnaam en het wachtwoord in (Standaard zijn beide: admin)

10. Ga nu naar Setup Wizzard en klik op Auto Detect

11. Zodra deze klaar is klikt u op Next en in het volgende scherm op Apply

12. Ga nu naar het menu WLAN settings en zorg dat Enable Wireless aangevinkt is

13. Hier kunt u de naam van uw netwerk (SSID) en het zendkanaal aanpassen

14. Ga nu naar het submenu Security Settings en kies hier voor het soort beveiliging. Wij adviseren u altijd te kiezen

voor Mixed WPA/WPA2 – Personal.

15. Kies bij WPA Algorithms voor TKIP&AES

16. Verander nu het wachtwoord in het veld van Pass Phrase. Wij adviseren u een sterk wachtwoord te kiezen bestaande

uit letters cijfers en eventueel 1 of meerdere leestekens.

17. Klik nu op Apply en de gegevens worden opgeslagen.

18. Nu kunt u het browserscherm afsluiten en is uw netwerk draadloos en beveiligd ingesteld. U kunt desgewenst de

kabel tussen de router en de PC/Laptop verwijderen en draadloos verbinding te maken (Indien de PC/Laptop is voorzien van een wireless ontvanger) Veiligheidsvoorzorgsmaatregelen: Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanneer er onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen. Stel het product niet bloot aan water of vocht. Onderhoud: Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen. Garantie: Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie. Algemeen: Wijziging van ontwerp en specicaties zonder voorafgaande mededeling onder voorbehoud.26 Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend. Bewaar deze gebruiksaanwijzing voor latere raadpleging. Let op: Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten. ITALIANO Capitolo 1: Introduzione
