ERT 16001 W8 - Koelkast ELECTROLUX - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING ERT 16001 W8 ELECTROLUX

NLWe were thinking of you when we made this productWelkom in de wereld van Electrolux! Gefeliciteerd, u hebt gekozen voor een eersteklas product van Electrolux. U zult hier jarenlang plezier aan beleven. Het is de ambitie van Electrolux om het huishouden voor u gemakkelijker te maken door middel van een breed assortiment kwaliteitsapparatuur. U vindt enkele voorbeelden hiervan op de voorzijde van deze gebruiksaanwijzing. Neem de tijd om deze gebruiksaanwijzing te bestuderen zodat u kunt profiteren van de voordelen van uw nieuwe apparaat. Wij beloven u een superieure gebruikerservaring en dus meer gemoedsrust. Veel succes! electrolux 3 NLLees deze gebruiksaanwijzing aandachtig door voordat u het apparaat installeert en in gebruik neemt. U vindt hierin aanwijzingen m.b.t. de veiligheid, praktische informatie, informatie m.b.t. het milieu en tips. Als u het apparaat volgens de aanwijzingen gebruikt, zal het naar volle tevredenheid werken. M.b.v. onderstaande symbolen kunt u informatie makkelijk vinden: Aanwijzingen m.b.t. de veilligheid Aanwijzingen die belangrijk zijn voor uw veiligheid of voor het functioneren van het apparaat. Praktische informatie Informatie m.b.t. het milieu Tips Tips m.b.t. levensmiddelen en het bewaren daarvan. Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht. 4 electrolux NLelectrolux 5

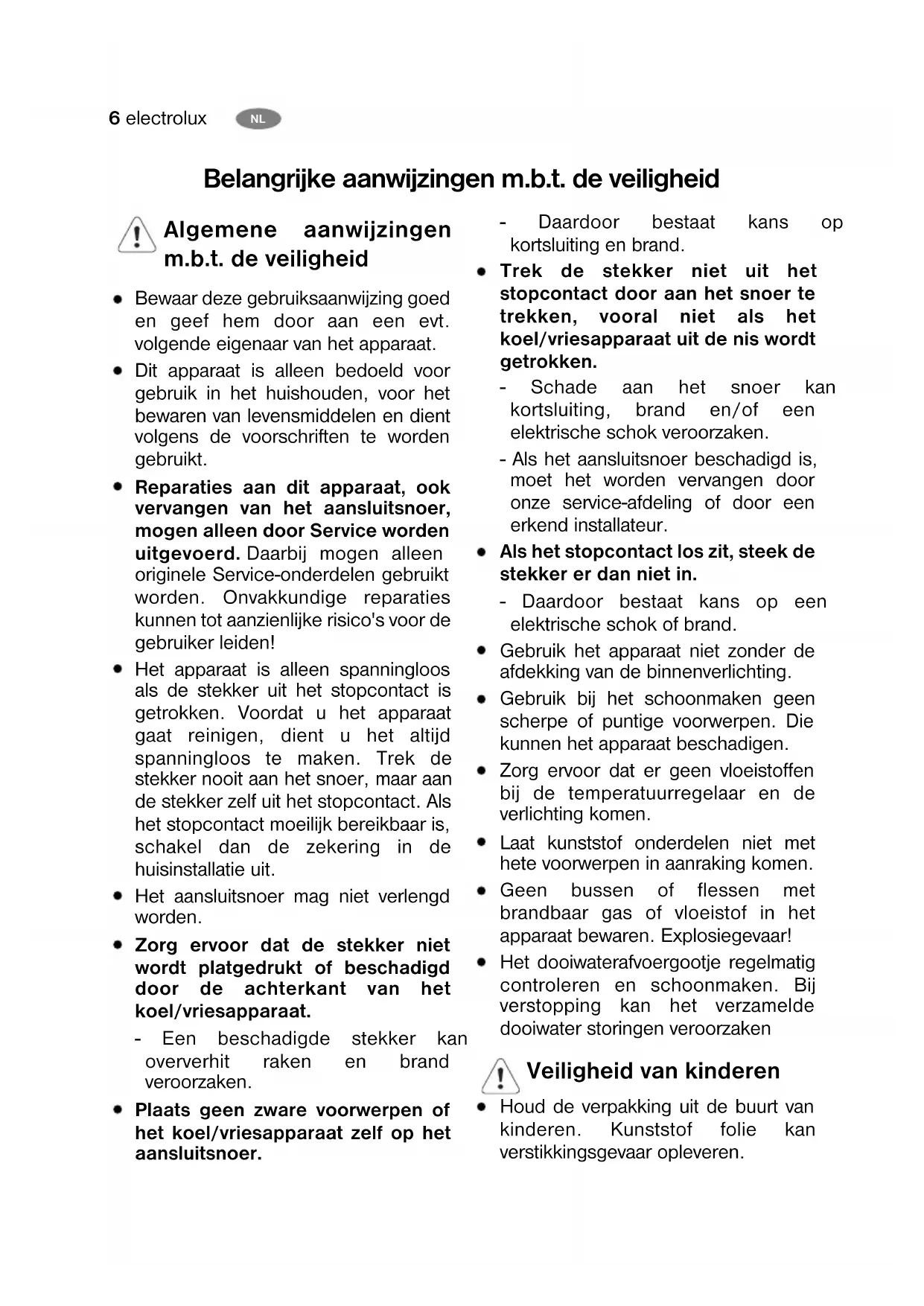

Algemene aanwijzingen m.b.t. de veiligheid Bewaar deze gebruiksaanwijzing goed en geef hem door aan een evt. volgende eigenaar van het apparaat. Dit apparaat is alleen bedoeld voor gebruik in het huishouden, voor het bewaren van levensmiddelen en dient volgens de voorschriften te worden gebruikt. Reparaties aan dit apparaat, ook vervangen van het aansluitsnoer, mogen alleen door Service worden uitgevoerd. Daarbij mogen alleen originele Service-onderdelen gebruikt worden. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden! Het apparaat is alleen spanningloos als de stekker uit het stopcontact is getrokken. Voordat u het apparaat gaat reinigen, dient u het altijd spanningloos te maken. Trek de stekker nooit aan het snoer, maar aan de stekker zelf uit het stopcontact. Als het stopcontact moeilijk bereikbaar is, schakel dan de zekering in de huisinstallatie uit. Het aansluitsnoer mag niet verlengd worden. Zorg ervoor dat de stekker niet wordt platgedrukt of beschadigd door de achterkant van het koel/vriesapparaat. - Een beschadigde stekker kan oververhit raken en brand veroorzaken. Plaats geen zware voorwerpen of het koel/vriesapparaat zelf op het aansluitsnoer. - Daardoor bestaat kans op kortsluiting en brand. Trek de stekker niet uit het stopcontact door aan het snoer te trekken, vooral niet als het koel/vriesapparaat uit de nis wordt getrokken. - Schade aan het snoer kan kortsluiting, brand en/of een elektrische schok veroorzaken. - Als het aansluitsnoer beschadigd is, moet het worden vervangen door onze service-afdeling of door een erkend installateur. Als het stopcontact los zit, steek de stekker er dan niet in. - Daardoor bestaat kans op een elektrische schok of brand. Gebruik het apparaat niet zonder de afdekking van de binnenverlichting. Gebruik bij het schoonmaken geen scherpe of puntige voorwerpen. Die kunnen het apparaat beschadigen. Zorg ervoor dat er geen vloeistoffen bij de temperatuurregelaar en de verlichting komen. Laat kunststof onderdelen niet met hete voorwerpen in aanraking komen. Geen bussen of flessen met brandbaar gas of vloeistof in het apparaat bewaren. Explosiegevaar! Het dooiwaterafvoergootje regelmatig controleren en schoonmaken. Bij verstopping kan het verzamelde dooiwater storingen veroorzaken Veiligheid van kinderen Houd de verpakking uit de buurt van kinderen. Kunststof folie kan verstikkingsgevaar opleveren. Belangrijke aanwijzingen m.b.t. de veiligheidHet apparaat is bedoeld voor gebruik door volwassenen. Laat kinderen niet met het apparaat of de bedieningselementen spelen. Als u het apparaat afdankt, trek dan de stekker uit het stopcontact, snijd het aansluitsnoer af (zo dicht mogelijk bij het apparaat) en haal de deur eruit. U verhindert daardoor, dat spelende kinderen een elektrische schok krijgen of elkaar of zichzelf in het apparaat opsluiten. Dit apparaat is niet bedoeld voor gebruik door kinderen, personen met verminderde lichamelijke, zintuigelijke of geestelijke capaciteiten of een gebrek aan kennis en ervaring, tenzij er toezicht is ingesteld door de persoon die verantwoordelijk is voor hun veiligheid of tenzij zij van deze persoon instructies hebben gekregen over het gebruik. Vóór het in gebruik nemen Zet het apparaat tegen de muur om te voorkomen dat u zich verbrandt aan warmte afgevende onderdelen (compressor, condensor). Trek altijd eerst de stekker uit het stopcontact voordat u het apparaat gaat verplaatsen. Let erop dat het apparaat niet op het aansluitsnoer staat. Rond het apparaat moet voldoende luchtcirculatie zijn. Gebrek aan luchtcirculatie kan tot oververhitting leiden. Volg daarom de aanwijzingen m.b.t. de installatie. Veiligheidsmaatregelen voor isobutaan Waarschuwing Het koelmiddel van het apparaat is isobutaan (R 600a) dat in hoge mate brandbaar en explosief is. Houd ventilatie-openingen in het apparaat of in het inbouwmeubel vrij. Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te bespoedigen, die niet door de fabrikant worden aangeraden. Beschadig het koelcircuit niet. Gebruik geen elektrische apparaten binnenin het apparaat, tenzij ze door de fabrikant worden geadviseerd. Als u zich niet aan deze aanwijzingen houdt, kan de fabrikant niet aansprakelijk worden gesteld voor eventuele schade. electrolux 7 NL8 electrolux

Algemene informatie Dit apparaat is een huishoud-koelkast zonder vriesruimte. Het is geschikt voor het koelen van levensmiddelen, maar niet voor het bewaren van diepvriesproducten en het maken van ijsblokjes. Het apparaat is geschikt voor gebruik in een bepaalde klimaatklasse (bepaalde omgevingstemperaturen). De klimaatklasse vindt u op het typeplaatje. Bedienen van het apparaat, belangrijkste onderdelen In gebruik nemen Zet de accessoires in de koelkast en steek de stekker in het stopcontact. Draai de temperatuurregelaar aan de rechterkant van de koelruimte vanuit „0” rechtsom (zie afb.). Op stand „0” is het apparaat buiten werking. In het volgende hoofdstuk vindt u aanwijzingen m.b.t. de instelling. Temperatuur instellen De thermostaat zorgt er automatisch voor dat de ingestelde temperatuur wordt aangehouden en schakelt regelmatig het apparaat kortere of langere tijd uit. Hoe hoger het cijfer waarop u de temperatuurregelaar draait, hoe intensiever er gekoeld wordt. Als u de temperatuurregelaar op „3” draait,wordt in de koelruimte automatisch een temperatuur van +5 °C of kouder bereikt. Stand „3” is geschikt voor normaal gebruik. De temperatuur in de koelkast is niet alleen afhankelijk van de instelling van de temperatuurregelaar, maar ook van de omgevingstemperatuur, vaak openen van de deur, de hoeveelheid levensmiddelen enz. Op stand „5”, de hoogste stand, (bijv. tijdens een hittegolf) werkt de compressor continu. Dit heeft geen negatieve invloed op het functioneren van het apparaat. Aanwijzingen voor het bewaren Bewaar de levensmiddelen zoals aangegeven in de afbeelding:

1. gebak, kant-en-klare producten,

levensmiddelen in schaaltjes, vers vlees, vleeswaren, dranken

2. melk, zuivelproducten,

levensmiddelen in schaaltjes

Aanwijzingen voor de gebruikerelectrolux 9

Bewaartijden en temperaturen De bewaartijd kan niet exact worden aangegeven, omdat hij afhankelijk is van de versheid en de behandeling van de levensmiddelen. De bewaartijden zijn daarom slechts richtlijnen. Als u gekochte diepvriesproducten niet direct wilt consumeren, kunnen ze ongeveer 1 dag (tot ze gaan ontdooien) in dit type koelkast bewaard worden. Als de diepvriesproducten al ontdooid zijn, kunt u ze niet opnieuw invriezen, maar dienen ze zo snel mogelijk geconsumeerd te worden. Gebruik van de koelruimte Voor optimaal koelen is luchtcirculatie in het apparaat nodig. Bedek daarom de roosters niet geheel met papier, grote schalen enz. Zet geen hete levensmiddelen in de koelkast. Laat ze eerst tot kamertemperatuur afkoelen. Op deze manier voorkomt u onnodige rijpvorming. Levensmiddelen kunnen geurtjes van elkaar overnemen. Bewaar levensmiddelen daarom in gesloten schaaltjes, aluminiumfolie, vetvrij papier of vershoudfolie. Op deze manier behouden de levensmiddelen hun vochtigheid en bijv. groenten drogen niet uit. Praktische informatie Dankzij de variabele platen kunt u de koelruimte aan uw eisen aanpassen. U kunt de platen ook verplaatsen als de deur 90° open staat. Tips In dit hoofdstuk vindt u praktische tips om het apparaat zo energiezuinig mogelijk te gebruiken. U vindt hier ook informatie m.b.t. het milieu. Energie besparen Zet het apparaat liever niet in de zon of naast een warmte afgevend apparaat. Zorg ervoor dat de condensor en de compressor voldoende ventilatie hebben. Bedek de ventilatie- openingen niet. Doe levensmiddelen in een afgesloten schaaltje of in vershoudfolie om onnodige rijpvorming te voorkomen. Open de deur niet onnodig en laat hem niet langer open staan dan nodig is. Doe levensmiddelen altijd in een afgesloten schaaltje. Laat warme levensmiddelen altijd eerst tot kamertemperatuur afkoelen voordat u ze in het apparaat zet. Houd de condensor aan de achterkant van het apparaat schoon. Het apparaat en het milieu Dit apparaat bevat, zowel in het koelcircuit als in het isolatiemateriaal, geen gassen die de ozonlaag kunnen aantasten. Het apparaat mag niet samen met huisvuil of gesloopte apparaten weggegooid worden. Uit het oogpunt van milieubescherming moeten afgedankte koel- en vriestoestellen volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij de gemeente naar de mogelijkheden in uw woonplaats. Zorg ervoor dat het koelcircuit, vooral aan de achterkant bij de warmtewisselaar, niet beschadigd wordt. De materialen met het symbool „ ” zijn geschikt voor recycling..10 electrolux

Onderhoud Ontdooien Een deel van het vocht uit de koelruimte wordt tijdens het gebruik in de vorm van ijs of rijp afgescheiden. Dikke lagen ijs en rijp hebben een isolerend effect. Het koelvermogen wordt minder, de temperatuur stijgt en er is meer energie nodig. Bij dit type apparaat gebeurt het ontdooien van de koelruimte automatisch, zonder dat u daaraan iets hoeft te doen. De thermostaat onderbreekt regelmatig de werking van de compressor. Het koelen wordt dan onderbroken, de temperatuur in de koelruimte stijgt en het ontdooien begint. Na het ontdooien start de thermostaat het koelen weer. Het dooiwater loopt via het dooiwaterafvoergootje in het condensbakje bovenop de compressor en verdampt door de warmte. Controleer regelmatig of het dooiwaterafvoergootje niet verstopt is. Als het afvoergootje verstopt is, kan het dooiwater schade veroorzaken aan de isolatie van het apparaat. Maak het gootje schoon m.b.v. het meegeleverde krabbertje (zie afb.). Het krabbertje kunt u weer in het gootje opbergen. Controleer regelmatig of het dooiwaterafvoergootje niet verstopt is. Meestal raakt het afvoergootje verstopt door in papier verpakte levensmiddelen. Het papier komt in aanraking met de achterzijde van de koelruimte en vriest daaraan vast. Als u de levensmiddelen uit de koelruimte haalt, scheurt het papier en dat kan tot verstopping van het afvoergootje leiden. Doe dus voorzichtig met in papier verpakte levensmiddelen. Als erg veel koelvermogen nodig is, bijv. tijdens een hittegolf, werkt de koelkast soms continu. Er wordt dan niet automatisch ontdooid. Het is niet abnormaal als er na het ontdooien kleine restjes ijs en rijp op de achterkant van de koelruimte achterblijven. Reiniging en onderhoud Wij adviseren u de binnenzijde van de koelkast elke 3 tot 4 weken schoon te maken. Gebruik geen reinigingsmiddel of zeep. Trek de stekker uit het stopcontact. De binnenzijde van het apparaat met handwarm water schoonmaken en droog wrijven. Reinig het magnetische deurrubber met schoon water. Steek na het reinigen de stekker weer in het stopcontact. Stof en vuil die zich op de condensor op de achterkant van de koelkast hebben afgezet, dient u één of twee maal per jaar te verwijderen. Maak dan ook het condensbakje bovenop de compressor schoon.electrolux 11

Als de koelkast niet in gebruik is Als de koelkast langere tijd niet in gebruik is, gaat u als volgt te werk: Trek de stekker uit het stopcontact. Maak de koelkast leeg. Ontdooien en schoonmaken zoals hiervoor beschreven. De deur open laten om geurvorming te voorkomen. Problemen oplossen Lamp vervangen Als de lamp kapot is, kunt u hem als volgt vervangen: Trek de stekker uit het stopcontact. Schroef de afdekking los en trek hem in de richting van de pijl. Nu kunt u de lamp vervangen. (Type gloeilamp: Mignon 322, 230 V, 15 W, fitting E 14) Zet daarna de afdekking weer terug, draai de schroef vast en steek de stekker in het stopcontact. Als de lamp defect is, heeft dat geen nadelige invloed op de werking van de koelruimte. Als iets niet werkt Er kan soms een kleine storing optreden, die u zelf kunt verhelpen. In de tabel vindt u informatie m.b.t. het opheffen van zulke kleine storingen. Als het apparaat aanstaat, is er soms wat geluid te horen (compressor, circulatie). Dan is er geen sprake van een storing. Wij willen u er nogmaals op wijzen dat het apparaat met onderbrekingen werkt. Als de compressor stopt, wil dat niet zeggen dat het apparaat niet werkt. Daarom moet u altijd eerst de stekker uit het stopcontact trekken, voordat u elektrische onderdelen aanraakt.12 electrolux

Het apparaat koelt niet voldoende. Mogelijke oorzaak Op een hogere stand instellen. Minder levensmiddelen in het apparaat zetten. Levensmiddelen eerst tot kamertemperatuur laten afkoelen. Controleren of de deur dicht is. Voor koude luchtcirculatie zorgen. Op een lagere stand instellen. De aansluiting controleren. Het apparaat koelt te sterk. De temperatuurregelaar is te laag ingesteld. U hebt te veel levensmiddelen tegelijk in het apparaat gezet. U hebt zeer warme levensmiddelen in het apparaat gezet. De deur is niet goed gesloten. Er is geen koude luchtcirculatie binnenin het apparaat. De temperatuurregelaar is te hoog ingesteld. De stekker zit niet in het stopcontact. Er staat geen spanning op het stopcontact. De temperatuurregelaar staat op stand „0”. Het apparaat staat niet goed. Stopcontact controleren. Stand van de temperatuurregelaar controleren. Controleren of het apparaat stabiel staat (alle vier voeten moeten op de vloer staan). Het apparaat koelt helemaal niet. Het apparaat maakt veel geluid

Probleem Oplossing Als u de storing aan de hand van de aanwijzingen niet kunt oplossen, neem dan contact op met Service.electrolux 13

Reiniging Verwijder het plakband waarmee de onderdelen in het apparaat vastgezet zijn. Neem de binnenkant van het apparaat met handwarm water en wat mild reinigingsmiddel af. Gebruik een zachte doek. Wrijf daarna de binnenkant van het apparaat droog. Opstelling De omgevingstemperatuur heeft invloed op het stroomverbruik. Daarom moet het apparaat op een plaats staan waarvan de omgevingstemperatuur overeenkomt met de klimaatklasse waarvoor het uitgevoerd is, zie onderstaande tabel. De klimaatklasse vindt u op het typeplaatje. Aanwijzingen voor de installateur Model bruto-inhoud (l) nuttige inhoud (l) breedte (mm) hoogte (mm) diepte (mm) Energieverbruik (kWh/24 uur) (kWh/jaar) energie-efficiëntieklasse Neutrale stroomsterkte (A) gewicht (kg) ERT 16001W ERT 16001W8 koelruimte: 159 koelruimte: 148

Installeren van het apparaat Vervoer, uitpakken U kunt het apparaat het beste rechtop in de originele verpakking vervoeren. Zie ook de aanwijzingen op de verpakking. Na elk transport mag het apparaat pas na ca. 2 uur ingeschakeld worden. Pak het apparaat uit en controleer het op transportschade. Neem in geval van transportschade contact op met de leverancier en sluit het apparaat niet aan.14 electrolux

Als de omgevingstemperatuur te laag is, kan de temperatuur in de koelruimte te hoog worden. Als de omgevingstemperatuur te hoog is, moet de compressor langer werken, de automatische ontdooiing werkt niet meer, de temperatuur in de koelruimte stijgt en er wordt meer energie verbruikt. Het apparaat moet waterpas staan. Daartoe kunt u de stelvoeten (1) aan de voorzijde verstellen. De afstandsringen (2) zijn onderdeel van de stelvoeten. Als het apparaat waterpas moet worden gezet, kunnen deze afstandsringen worden verwijderd. Zet het apparaat niet direct in de zon of dicht bij een verwarming of fornuis. Is opstelling naast een warmtebron niet te vermijden, dan moeten de volgende minimale afstanden worden aangehouden: Naast een gas- of elektrisch fornuis 3 cm. Als de afstand kleiner is, plaats dan een warmte- isolerende plaat van 0,5 tot 1 cm dik tussen de twee apparaten. Naast een olie- of kolenkachel 30 cm. De koelkast moet geheel tegen de muur staan. Houd de minimale afstanden aan (zie afb.). A: opstelling onder een keukenkastje B: vrije opstelling Deurdraairichting omzetten Als dat handiger in het gebruik is, kunt u de deurdraairichting van rechts naar links omzetten. Ga als volgt te werk: Trek de stekker uit het stopcontact. Kantel het apparaat voorzichtig achterover en zorg ervoor dat de compressor de vloer niet raakt. U kunt dit het beste met twee personen doen. Draai de stelvoeten aan beide zijden uit (2 stuks), daarna de schroeven die de onderste deurscharnieren vasthouden (2 stuks) en de schroef aan de andere kant van het apparaat. Zet de stift in de onderste deurscharnierplaat in de richting van de pijl over. Bevestig de plaat aan de andere kant en laat de stand van de deur ongewijzigd. Draai dan de ene schroef in de vrijgekomen plaats aan de andere Klimaatklasse Omgevingstemperatuur SN +10 ..,+32 °C N +16 ..,+32 °C ST +18 ..,+38 °Celectrolux 15

kant, daarna de stelvoeten (2 stuks) en zet het apparaat weer rechtop. Om het bovenste deurscharnier om te zetten draait u de schroeven (2 stuks) los die het kunststof bovenblad op de achterzijde van het apparaat vasthouden. Duw het bovenblad terug en til het van het apparaat. Draai de schroeven uit die het bovenste deurscharnier vasthouden (2 stuks). Zet dan de stift in de deurscharnierplaat in de richting van de pijl om. Bevestig de deurscharnierplaat aan de andere kant zonder de deur te verplaatsen. Zet het kunststof bovenblad op het apparaat terug en trek het naar voren. Bevestig het bovenblad met de schroeven (2 stuks) op de achterkant van het apparaat. Zet de handgreep en de kunststof pluggen op de andere kant over. Zet het apparaat op z'n plek, zet het waterpas en steek de stekker in het stopcontact. U kunt ook contact opnemen met Service. Een servicetechnicus kan tegen betaling het deurscharnier overzetten.16 electrolux

Elektrische aansluiting Deze koelkast is ontworpen voor 230 V AC (

) 50 Hz. Het apparaat moet worden aangesloten aan een volgens de voorschriften geďnstalleerd stopcontact met randaarde. Als zo'n stopcontact niet aanwezig is, laat het dan door een erkend installateur in de buurt van de koelkast aanbrengen. Dit apparaat voldoet aan de volgende EU-richtlijnen: – 73/23/EEG van 19.02.1973 (incl. wijzigingsrichtlijnen) - laagspanningsrichtlijn – 89/336/EEG van 03.05.1989 (incl. wijzigingsrichtlijnen - EMC-richtlijn – 96/57 EEC - 96/09/03 (richtlijn energie-efficiëntie) en latere aanvullingenelectrolux 17

Bewaartijdentabel (1) Verse levensmiddelen in de koelkast bewaren X: normale bewaartijd x: mogelijke bewaartijd (geldt alleen voor echt verse producten) Soort Bewaartijd in dagen Verpakking

rauw vlees XX x x x vershoudfolie, luchtdicht gekookt vlees XXX x x x afgesloten schaaltje gebraden vlees XXX x x afgesloten schaaltje rauw gehakt X afgesloten schaaltje gebraden gehakt XX x x afgesloten schaaltje vleeswaren XX x x vershoudfolie, vetvrij papier verse vis X x x vershoudfolie, luchtdicht gekookte vis XX x x afgesloten schaaltje gebakken vis XX x x x afgesloten schaaltje vis uit blik X x x afgesloten schaaltje verse kip XXX x x x vershoudfolie, luchtdicht gebraden kip XXX x x x afgesloten schaaltje verse eend, gans XXX x x x vershoudfolie, luchtdicht gebraden eend, gans XXX X x x x afgesloten schaaltje boter ongeopend XXX X XX Xoriginele verpakking boter geopend XX x x x x x originele verpakking melk XXX x x originele verpakking room XX x x kunststof schaaltje zure room XXX X x x x kunststof schaaltje kaas (hard) XXX X XX Xaluminium folie kaas (zacht) XXX X x x x vershoudfolie kwark XXX X x x x vershoudfolie eieren XXX X XX X spinazie. XX x x vershoudfolie erwten, bonen XXX X x x x vershoudfolie paddestoelen XX x x x vershoudfolie wortelen, bieten XXX X XX Xvershoudfolie tomaten XXX X XX Xvershoudfolie kool XXX X X x x vershoudfolie snel rottend fruit (aardbei, framboos enz.) XXX x x vershoudfolie ander fruit XXX X x x x vershoudfolie fruit uit blik XXX x x afgesloten schaaltje18 electrolux
