BRUKSANVISNING ERT 16001 W8 ELECTROLUX

Velkommen til Electrolux verden. Takk for at du valgte et kvalitetsprodukt fra Electrolux. Vi håper det vil gi deg mye glede i årene som kommer. Electrolux ambisjon er å tilby et bredt og variert utvalg av kvalitetsprodukter som gjør livet mer behagelig. På forsiden av denne bruksanvisningen finner du noen eksempler på hva du kan velge i. Ta deg noen minutter til å lese gjennom innholdet i denne bruksanvisningen, slik at du kan dra nytte av alle fordelene med den nye maskinen din. Vi lover at den vil gi deg en enestående brukeropplevelse og gjøre hverdagen din litt enklere. Lykke til!34 electrolux

Før du installerer og tar i bruk kjøleskapet, må du lese denne bruksanvisningen nøye. Den inneholder sikkerhetsforanstaltninger, opplysninger, ideer og nyttige tips. Hvis du bruker skapet i samsvar med denne veiledningen, vil det fungere riktig og du vil få mye glede av det. Disse symbolene skal hjelpe deg til å finne raskere frem i bruksanvisningen: Sikkerhetsforanstaltninger Advarsler og opplysninger som er merket med dette symbolet, bidrar til din egen og skapets sikkerhet. Råd, nyttige opplysninger Miljøinformasjon Tips Ved dette symbolet finner du tips om mat og oppbevaring av mat. Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det. NOelectrolux 35

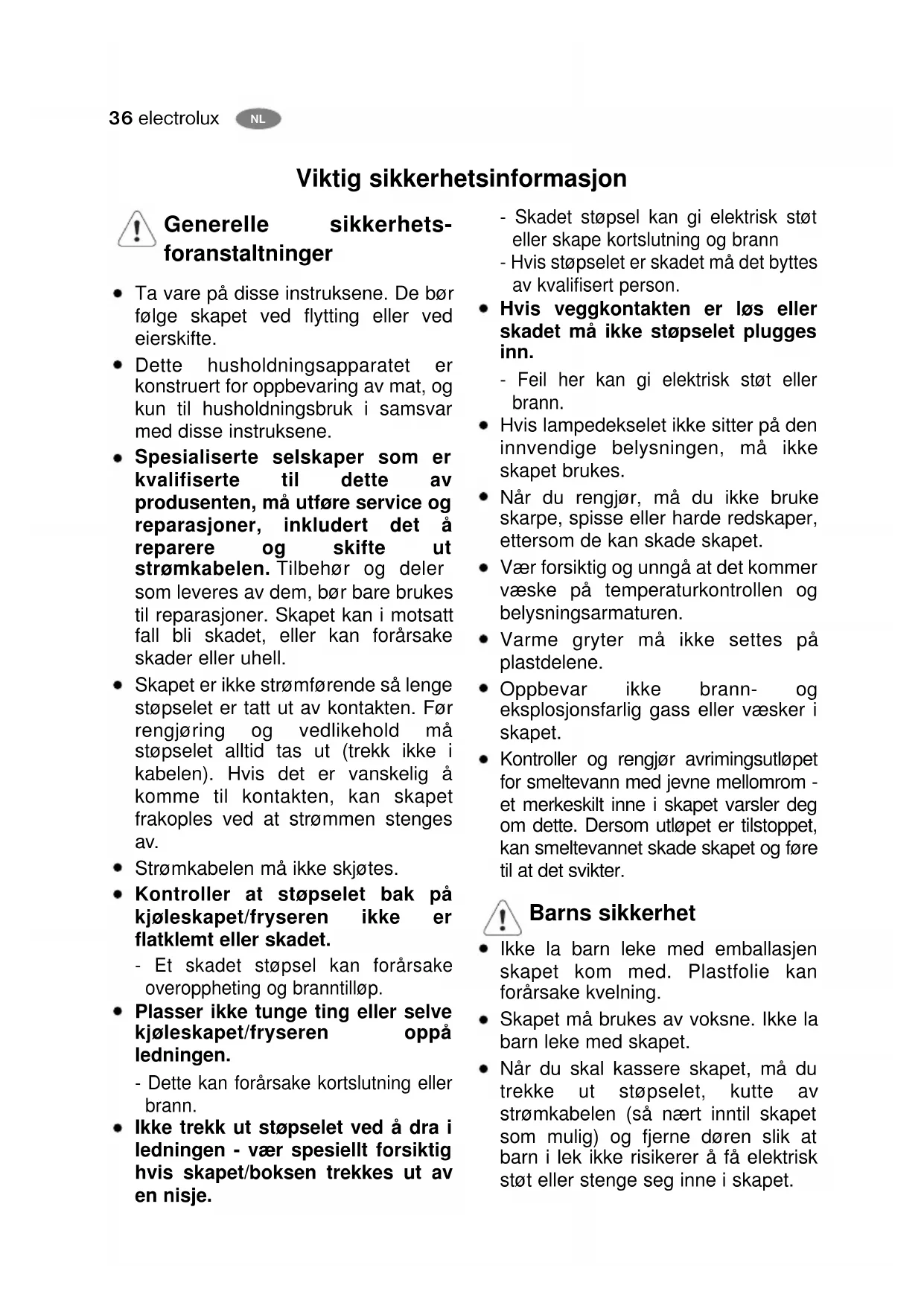

Generelle sikkerhets- foranstaltninger Ta vare på disse instruksene. De bør følge skapet ved flytting eller ved eierskifte. Dette husholdningsapparatet er konstruert for oppbevaring av mat, og kun til husholdningsbruk i samsvar med disse instruksene. Spesialiserte selskaper som er kvalifiserte til dette av produsenten, må utføre service og reparasjoner, inkludert det å reparere og skifte ut strømkabelen. Tilbehør og deler som leveres av dem, bør bare brukes til reparasjoner. Skapet kan i motsatt fall bli skadet, eller kan forårsake skader eller uhell. Skapet er ikke strømførende så lenge støpselet er tatt ut av kontakten. Før rengjøring og vedlikehold må støpselet alltid tas ut (trekk ikke i kabelen). Hvis det er vanskelig å komme til kontakten, kan skapet frakoples ved at strømmen stenges av. Strømkabelen må ikke skjøtes. Kontroller at støpselet bak på kjøleskapet/fryseren ikke er flatklemt eller skadet. - Et skadet støpsel kan forårsake overoppheting og branntilløp. Plasser ikke tunge ting eller selve kjøleskapet/fryseren oppå ledningen. - Dette kan forårsake kortslutning eller brann. Ikke trekk ut støpselet ved å dra i ledningen - vær spesiellt forsiktig hvis skapet/boksen trekkes ut av en nisje. - Skadet støpsel kan gi elektrisk støt eller skape kortslutning og brann - Hvis støpselet er skadet må det byttes av kvalifisert person. Hvis veggkontakten er løs eller skadet må ikke støpselet plugges inn. - Feil her kan gi elektrisk støt eller brann. Hvis lampedekselet ikke sitter på den innvendige belysningen, må ikke skapet brukes. Når du rengjør, må du ikke bruke skarpe, spisse eller harde redskaper, ettersom de kan skade skapet. Vær forsiktig og unngå at det kommer væske på temperaturkontrollen og belysningsarmaturen. Varme gryter må ikke settes på plastdelene. Oppbevar ikke brann- og eksplosjonsfarlig gass eller væsker i skapet. Kontroller og rengjør avrimingsutløpet for smeltevann med jevne mellomrom - et merkeskilt inne i skapet varsler deg om dette. Dersom utløpet er tilstoppet, kan smeltevannet skade skapet og føre til at det svikter. Barns sikkerhet Ikke la barn leke med emballasjen skapet kom med. Plastfolie kan forårsake kvelning. Skapet må brukes av voksne. Ikke la barn leke med skapet. Når du skal kassere skapet, må du trekke ut støpselet, kutte av strømkabelen (så nært inntil skapet som mulig) og fjerne døren slik at barn i lek ikke risikerer å få elektrisk støt eller stenge seg inne i skapet. Viktig sikkerhetsinformasjon NOelectrolux 37

Dette apparatet er ikke beregnet på å bli brukt av personer (inkludert barn) med reduserte fysiske, åndelige eller mentale evner eller som mangler erfaring og kunnskaper om bruken, dersom de ikke holdes under oppsikt eller har fått opplæring i bruken av en person som er ansvarlig for deres sikkerhet. Forholdsregler for installering For å unngå brannskader, plasser skapet mot en vegg slik at varme deler (kompressor, kondensator) ikke kan berøres. Når du skal flytte skapet, kontroller at støpselet er tatt ut av kontakten. Når du setter skapet på plass, se til at det ikke blir stående på strømkabelen. Sørg for tilstrekkelig lufting rundt skapet, hvis ikke blir det overopphetet. Installeringsins- truksene forteller deg hvor mye lufting skapet må ha. Sikkerhetsforanstaltninger for isobutan Advarsel Apparatet bruker kjølemiddelet isobutan (R 600a). Denne gassen er i stor grad brennbar og eksplosiv. Hold apparatets ventilasjons- åpninger fri for hindringer. Bruk ikke mekaniske innretninger eller andre metoder for å påskynde avrimingsprosessen, annet enn det som er anbefalt av produsenten. Skad ikke kjølekretsen. Bruk ikke elektriske apparater inni matoppbevaringsrommene i apparatet, med mindre de er av en type som er anbefalt av produsenten. Av hensyn til omgivelsenes sikkerhet skal forholdsreglene i denne bruksanvisningen overholdes. Produsenten er ikke ansvarlig for skader som oppstår som følge av at reglene ikke er blitt overholdt.38 electrolux

Generell informasjon Den offisielle betegnelsen på skapet er „kjøleskap for privathusholdning uten fryseboks”. I henhold til dette passer skapet til oppbevaring av avkjølte matvarer, men det egner seg ikke til oppbevaring av fryste og dypfryste matvarer, eller til å lage is. Skapet oppfyller kravene i standarder for temperaturgrenser etter klimaklasse. Bokstavsymbolet for klimaklasse finnes på merkeskiltet. Bruk av skapet Ta i bruk Sett inn tilbehøret i skapet, og sett støpselet i stikkontakten. For å sette i gang kjølingen, vri termostatkontrollen på høyre side av kjølerommet fra „0” med klokken, som vist på figuren. I „0”-stilling er skapet ikke i drift. Neste avsnitt gir anvisninger om innstillingene. Regulere temperaturen, innstilling Termostatkontrollen avbryter driften av skapet automatisk i kortere eller lengre tid, avhengig av innstillingen, og starter deretter på nytt etter å ha sikret at temperaturen er riktig. Jo høyere tall termostatkontrollen stilles inn på, desto kraftigere blir kjølingen. Når termostatkontrollen stilles inn i posisjon „3”, holder kjølerommet automatisk en temperatur på +5 °C eller lavere. Posisjon „3” er vanligvis tilstrekkelig for normal kjøling. Temperaturen som oppnås i skapet, avhenger ikke bare av hvordan termostatregulatoren er innstilt, men også av omgivelsestemperaturen, hvor hyppig døren åpnes, mengden av mat som nettopp er lagt inn osv. I høyeste stilling dvs. „5” - ved behov for kraftigere kjøling, for eksempel i varme perioder - kan kompressoren gå hele tiden. Skapet tar ikke skade av det. Tips om oppbevaring Når du setter inn forskjellige typer matvarer i kjøleskapet, bør du plassere dem slik det er angitt på figuren:

1. Konditorvarer, ferdiglaget mat, mat i

serveringsfat, ferskt kjøtt, oppskåret pålegg, drikkevarer 2.Melk, meieriprodukter, mat i serveringsfat

Veiledning til brukeren NOelectrolux 39

Oppbevaringstid og -temperatur for matvarer Oppbevaringstiden kan ikke fastsettes helt nøye på forhånd, ettersom den avhenger av hvor ferske de avkjølte matvarene er, og hvordan de er behandlet. Av den grunn må den opplyste oppbevaringstiden anses som veiledende. Dersom du ikke ønsker å bruke de dypfryste matvarene du har kjøpt med det samme, kan de lagres cirka 1 dag (til de er helt tint) i denne typen kjøleskap. Dypfryste matvarer som allerede er tint opp, bør ikke fryses igjen, men brukes opp snarest mulig. Slik brukes kjøleskapet For å oppnå tilstrekkelig avkjøling, er det nødvendig med innvendig luftsirkulasjon. Av denne grunn bør du ikke dekke hele overflaten av trådhyllene med papir, brett eller lignende. Sett ikke varm mat inn i kjøleskapet. La den oppnå romtemperatur på naturlig måte. På denne måten unngår du at det danner seg is og rim i skapet. Mat kan trekke til seg lukt og smak fra andre matvarer. Derfor er det viktig å legge matvarer i tettsluttende beholdere eller pakke dem inn i cellofan, aluminiumsfolie, matpapir eller plastfolie før de settes i kjøleskapet. På denne måten beholder maten sitt fuktinnhold, f.eks. vil ikke grønnsaker tørke ut etter få dager. Nyttig informasjon og gode råd De justerbare hyllene er det verdt å merke seg, ettersom de øker nytten av kjølerommet betraktelig. Det går også an å flytte rundt på hyllene når døren er åpnet i en vinkel på 90°. Tips og ideer I dette kapitlet får du nyttige tips og ideer om energisparing. Her finner du også miljøinformasjon om skapet. Slik sparer du energi Unngå å plassere skapet på et sted der solen ofte skinner og i nærheten av ting som avgir varme. Sjekk at det er god ventilasjon rundt kondensatoren og kompressoren. De delene der ventilasjonen sitter, må ikke tildekkes. Pakk matvarer i beholdere med tett lokk eller plastfolie for å unngå at det dannes unødvendig is og rim. Unngå å la døren stå åpen lenger enn nødvendig, og unngå å åpne døren i tide og utide. Matvarer som settes inn, bør være i lukkede beholdere. Sett ikke varme matvarer inn i skapet før de har fått romtemperatur. Hold kondensatoren på baksiden av skapet ren. Miljøinformasjon Dette skapet inneholder ikke gasser som kan skade ozonlaget, verken i kjølekretsen eller i isolasjonsmaterialet. Skapet skal ikke kastes sammen med vanlig husholdningsavfall. Unngå skade kuldeanlegget, spesielt på baksiden i nærheten av varmeveksleren. Informasjon om avfallsmottak i ditt nærmiljø kan du få hos kommunen. Materialene brukt i dette skapet som er merket med , kan gjenvinnes.40 electrolux

Vedlikehold Avriming Fukt og væske i kjølerommet, i form av rim og is, fjernes automatisk når kjøleskapet er i drift. Et tykt lag av is og rim virker isolerende, slik at kjøleeffekten reduseres fordi temperaturen stiger i kjølerommene, og det kreves mer strøm. I denne typen skap skjer avrimingen av kjøleskapet automatisk, uten noen form for manuelle inngrep. Termostatkontrollen avbryter driften av kompressoren med jevne mellomrom, i kortere og lengre tid, og da blir avkjølingen avbrutt. Da øker temperaturen i kjøleskapet og avrimingen begynner. Når den er ferdig, setter termostatkontrollen systemet i drift igjen. Smeltevann renner gjennom utløpet for avrimingsvann og ned i fordampingsbrettet som befinner seg på toppen av kompressoren. Varmen fra kompressoren får vannet til å fordampe. Kontroller og rengjør avrimingsutløpet for smeltevann med jevne mellomrom. Dersom utløpet er tilstoppet, kan smeltevannet skade skapet og føre til at det svikter, ettersom vannet kan trenge inn i isolasjonen på skapet. Rengjør smeltevannsutløpet med den medfølgende skrapen, som vist på figuren. Rørskrapen må oppbevares i utløpet. Kontroller fra tid til annen at utløpet for avrimingsvann ikke er tilstoppet. Det mest typiske tilfellet av tilstopping i smeltevannsutløpet skjer når du legger mat pakket inn i papir e.l. i skapet, og papiret kommer borti bakplaten i kjøleskapet og fryser fast. Hvis du så tar ut matvaren, kan det rives biter av papiret som kan komme ned i utløpet og tette det. Det er viktig å passe på dette når du setter inn mat pakket i papir i skapet. Ved økt belastning, f.eks. under varme perioder, kan det hende kjøleskapsmotoren går hele tiden - og i slike tilfeller fungerer ikke avrimingen. Det at det sitter igjen litt rim og isflekker på bakplaten i kjølerommet etter avrimingen, er ikke unormalt. Regelmessig rengjøring Det anbefales å vaske kjøleskapet innvendig hver 3-4 uke med lunkent vann. Det må ikke benyttes skuremidler eller såpe. Når skapet er koblet fra strøm, vaskes det med lunkent vann, og tørkes deretter. Rengjør den magnetiske dørlisten med rent vann. Etter rengjøringen settes støpselet i stikkontakten igjen. Støv og skitt som samler seg bak på kjøleskapet og kondensatorer, bør fjernes en-to ganger i året. Beholderen på kompressoren der avrimingsvannet renner ut og fordamper, må også gjøres ren like ofte. Når kjøleskapet ikke er i bruk Hvis skapet skal stå ubrukt over lengre tid, gjør du følgende: Koble skapet fra strømkilden. Ta ut matvarene. Rim av og vask skapet som beskrevet tidligere. La døren stå åpen for å unngå at det danner seg dårlig lukt i skapet. NOelectrolux 41

Retting av feil Slik skifter du lyspære Dersom lyset ikke virker, kan du skifte pære som følger: Slå av strømmen til skapet. Skru ut plateskruen som holder fast lampedekselet. Dra av dekselet i pilens retning, og pæren kan deretter skiftes. (Type pære: Mignon 322, 230 V, 15 W, E 14-sokkel). Etter at pæren er skiftet, settes dekselet på plass igjen, plateskruen skrus i og strømmen slås på. Det at lyset ikke virker, påvirker ikke driften av kjøleskapet. Hvis noe ikke virker Mens skapet er i drift kan det oppstå små med kjedelige problemer som du ikke behøver fagfolk til å rette opp. I tabellene nedenfor er disse problemene beskrevet slik at du skal slippe ekstra reparasjonsutgifter. Vi gjør oppmerksom på at skapet gir fra seg visse lyder når det er i drift. Det du hører er kompressoren og kuldemediet som sirkulerer i ledningene. Dette er ikke tegn på feil men at skapet fungerer som det skal. Vi gjør også oppmerksom på at kompressoren ikke går hele tiden. Dette betyr ikke dermed at skapet ikke er koblet til strøm. Du må derfor aldri berøre skapets elektriske deler uten først å kutte strømtilførselen til skapet. Problem Det er for varmt i skapet. Det er for kaldt i skapet. Skapet kjøler ikke i det hele tatt. Skapet bråker. Mulig årsak Termostatkontrollen står på for lav verdi. Det er satt inn for mye matvarer til kjøling. Det er satt inn svært varme matvarer. Døren er ikke ordentlig lukket. Den kalde luften sirkulerer ikke i skapet. Termostatkontrollen står på for høy verdi. Støpselet sitter ikke ordentlig i stikkontakten. Det er ikke strøm i stikkontakten. Termostatkontrollen står i „0”- stilling. Skapet er ikke stabilt. Løsning Still termostaten på en høyere verdi. Sett inn færre matvarer til kjøling. Avkjøl matvarene til romtem- peratur før du setter dem inn. Kontroller om døren er lukket. Sørg for at den kalde luften sirkulerer i skapet. Still termostaten inn på en lavere verdi. Kontroller om støpselet sitter ordentlig i stikkontakten. Sjekk om det er strøm i stikkontakten. Kontroller hvilken verdi termostatkontrollen er innstilt på. Kontroller om skapet står stødig (alle fire ben skal stå på gulvet). Om inte råden ger resultat, kontakta närmaste återförsäljare.42 electrolux

Installering av skapet Frakt og utpakking Skapet bør leveres i originalemballasjen, stående og i samsvar med instruksene om beskyttelse som står på emballasjen. Hver gang skapet er blitt transportert bør det ikke slås på før det er gått ca. to timer. Pakk ut skapet og kontroller om det er blitt skadet. Ved eventuelle skader rapporteres disse øyeblikkelig til forretningen der du kjøpte skapet. Hvis skapet er skadet, må du beholde emballasjen. Rengjøring Fjern all tape som delene i skapet er gjort fast med. Vask innsiden på skapet med lunkent vann og et mildt vaskemiddel. Bruk en myk klut. Tørk deretter over innsiden på skapet. Plassering Romtemperaturen påvirker skapets energiforbruk og hvor godt det fungerer. Når du skal plassere skapet bør du sørge for at det blir stående i en romtemperatur som ikke overskrider de grensene som er satt for de ulike klimaklassene i tabellen nedenfor, og som også står på merkeskiltet i skapet. Klimaklasse Romtemperatur SN +10 - +32 °C N +16 - +32 °C ST +18 - +38 °C Hvis romtemperaturen er lavere enn disse grenseverdiene, kan kjøleskapet oppnå en lavere temperatur enn foreskrevet. Hvis romtemperaturen er høyere enn disse grenseverdiene, betyr det at kompressoren vil gå i lengre perioder enn før, at den automatiske avrimingsfunksjonen ikke lenger virker, at temperaturen i skapet stiger, eller at energiforbruket øker. Modell Bruttokapasitet (l) Nettokapasitet (l) Bredde (mm) Høyde (mm) Dybde (mm) Energiforbruk (kWh/24 t) (kWh/år) Energiklasse, iht. EU-standarder Nominell strømintensitet (A) Vekt (kg) ERT 16001W ERT 16001W8 Kjøleskap 159 Kjøleskap: 148

Når du plasserer skapet må du kontrollere at det står i vater. Dette justerer du med to regulerbare føtter (1) under bunnen på forsiden av skapet. På hver fot sitter en skive (2) som kan fjernes hvis det er nødvendig for å få satt skapet i vater. Ikke sett skapet på et solfylt sted eller i nærheten av varmeovn eller komfyr. Hvis rommets innredning gjør det umulig å unngå at skapet blir stående ved komfyren, må du overholde disse avstandene: Hvis skapet skal stå ved siden av en gasskomfyr eller en elektrisk komfyr, skal det være 3 cm mellom komfyren og skapet. Hvis avstanden er mindre enn det, skal de to apparatene være adskilt med et 0,5 - 1 cm tykt, ikke brennbart isolasjonsmateriale. Hvis skapet skal stå ved siden av en olje- eller kullfyrt komfyr, må avstanden være 30 cm ettersom slike komfyrer avgir mer varme. Skapet er konstruert for å stå helt inntil veggen når det er i drift. Når du plasserer kjøleskapet må du overholde minsteavstandene som står i figuren. A: plassering under veggskap B: åpen plassering Montere døren på motsatt side Dersom plasseringen eller bruken av skapet krever det, kan døren hengsles om fra høyrehendt til venstrehendt betjening. Følgende trinn utføres ved å følge figurene og forklaringene: Trekk ut støpselet fra stikkontakten. Vipp skapet forsiktig bakover, og pass på at kompressoren ikke berører gulvet. Det anbefales å få hjelp fra en annen person, som kan hjelpe med å holde skapet trygt i denne stillingen. Skru ut de regulerbare føttene på begge sider (2 stk.). Skru deretter løs det nedre dørhengselet (2 skruer) og skruen på motsatt side. Flytt festebolten på det nedre dørhengselet over på den andre siden av hengselet, slik pilen viser. Skru fast hengselet på motsatt side uten å flytte på døren. Skru deretter skruen som er igjen, i det ledige hullet på den andre siden, monter de regulerbare føttene (2 stk.) og reis skapet opp.44 electrolux

For å flytte det øvre dørhengselet, må du ta ut skruene (2 stk.) som topplaten er festet med på baksiden av skapet. Skyv deretter topplaten litt tilbake og løft den av festene. Skru løs skruene på det øvre dørhengselet (2 skruer). Flytt festebolten på det øvre dørhengselet over på den andre siden av hengselet, slik pilen viser. Skru fast hengselet på motsatt side uten å flytte på døren. Sett topplaten tilbake på festene og dra den fremover. Fest topplaten med skruene (2 stk.) på baksiden av skapet. Sett skapet tilbake på plass igjen, still det i vater og sett støpselet i stikkontakten. Dersom du ikke ønsker å foreta denne monteringen selv, kan du ta kontakt med nærmeste merkeverksted. Fagfolk vil utføre denne remonteringen på en fagmessig måte, mot vederlag. Tilkobling til strøm Dette kjøleskapet er konstruert for å fungere med en strømtilførsel på 230 V AC (~) 50 Hz. Støpselet må settes i en jordet stikkontakt. Hvis det ikke finnes, anbefaler vi at du får en elektriker til å montere en jordet stikkontakt nært kjøleskapet i samsvar med de gjeldende standarder. Skapet er i samsvar med følgende EU-direktiver: - 77/23 av 19.2.1973 med etterfølgende endringer (vedr. lavspenning) og - 89/336 av 3.5.1989 med etterfølgende endringer (vedr. elektromagnetisk kompatibilitet) - 96/57 EØF - 96/09/03 (direktiv vedr. energieffektivitet) og senere endringer. NOelectrolux 45

Matvare Oppbevaringstid i dager Emballeringsmåte

Rått kjøtt XXx x x plastfolie, lufttett Kokt kjøtt XXXx x x overdekket fat Stekt kjøtt XXXx x overdekket fat Rå kjøttdeig X overdekket fat Stekt kjøttdeig XXx x overdekket fat Oppskåret kjøttpålegg, wienerpølser XXx x plastfolie, cellofan, vokset papir Fersk fisk X x x plastfolie, lufttett Kokt fisk XXx x overdekket fat Stekt fisk X x x x x overdekket fat Hermetisk fisk, åpnet X x x overdekket fat Rå kylling XXXx x x plastfolie, lufttett Grillet kylling XXXx x x overdekket fat Rå høne XXx x x plastfolie, lufttett Kokt høne XXx x x overdekket fat Rå and, gås XXXx x x plastfolie, lufttett Stekt and, gås XXXXx x x overdekket fat Smør, uåpnet XXXXXXXoriginalpakning Smør, åpnet XXx x x x x originalpakning Melk i plastpose XXXx x originalpakning Fløte XXx x plastkopp Rømme XXXXx x x plastkopp Ost (hard) XXXXXXXaluminiumsfolie Ost (myk) XXXXx x x plastfolie Skjørost XXXXx x x plastfolie Egg XXXXXXX Spinat XXx x plastfolie Grønne erter, grønne bønner XXXXx x x plastfolie Sopp XXx x x plastfolie Gulrøtter, rotgrønnsaker XXXXXXXplastfolie Paprika XXx x x plastfolie Tomat XXXXXXXplastfolie Kål XXXXXx x plastfolie Frukt som råtner lett (jordbær, bringebær osv.) XXXx x plastfolie Annen frukt XXXXx x x plastfolie Hermetisk frukt, åpnet XXXx x overdekket fat Kremkaker XXx x overdekket fat Tabell over oppbevaringstid Oppbevarigstid og -måte for ulike ferskvarer i kjøleskapet Tegnforklaring! X: Vanlig oppbevaringstid x: Mulig oppbevaringstid (gjelder bare helt ferske produkter)46 electrolux
