Hobby 302 - Naaimachine PFAFF - Gratis gebruiksaanwijzing en handleiding

Merk	Pfaff
Model	Hobby 302
Producttype	Naaimachine
Voeding	Elektrisch via pedaalreostaat, 220-240 V
Verlichting	Lamp van maximaal 15 W
Steeklengte	0 tot 4 mm, instelbaar
Zigzagsteekbreedte	Tot 5 mm (afhankelijk van model)
Beschikbare steken	Rechte steek, zigzag, reksteek, onzichtbare steek, knoopsgat, enz.
Naaldsysteem	130/705 H, maten 60 tot 120
Spoel	Uitneembaar type, ingebouwde voorspanning
Standaard persvoeten	Normaal, doorzichtig, onzichtbare steek, ritsvoet, stopnaaldplaat
Speciale functies	Vrije arm, stopnaad, rechte geleider, spoelopwinder
Naaimogelijkheden	Lichte tot zware stoffen (tot spijkerbroek, dun leer)
Onderhoud	Regelmatig reinigen van de transporteur en grijper, oliën
Veiligheid	Uitschakelen voor onderhoud of naaldwissel
Afmetingen	Ongeveer 42 x 18 x 30 cm (schatting)
Gewicht	Ongeveer 7 kg (schatting)
Optionele accessoires	Speciale voeten (overlock, zoomvoet, plooivoet, enz.)
Repareerbaarheid	Reserveonderdelen verkrijgbaar via Pfaff-dealers

Veelgestelde vragen - Hobby 302 PFAFF

Hoe rijg ik de naald en spoel in?

Om de naald in te rijgen, zet u de naald in de hoogste stand, til de persvoet op, voer de draad door de geleiders en de draadhefboom, en dan van voren naar achteren door het oog. Voor de spoel: wikkel de draad via de voorspanning, plaats de spoel in de haak door de draad door de gleuf en onder de veer te trekken.

Hoe stel ik de draadspanning in?

De spanning van de naalddraad wordt ingesteld met de knop (meestal tussen 4 en 6). De spoelspanning is fabrieksmatig ingesteld; pas deze indien nodig heel licht aan met de schroef op de haak. Controleer door een zigzag te naaien: de draden moeten in het midden van de stof samenkomen.

Wat te doen als de naald breekt of steken worden overgeslagen?

Controleer of de naald goed is geplaatst (plat vlak naar achteren), of deze het juiste systeem (130/705 H) heeft en niet verbogen is. Gebruik de juiste maat voor de stof. Zorg dat de inrijging correct is en de spoel goed is geplaatst.

Hoe onderhoud ik de naaimachine?

Haal de stekker uit het stopcontact. Verwijder de naaldplaat, reinig de transporteur en grijper met een kwast. Olië de pendel met een druppel speciale olie. Reinig regelmatig om ophoping van pluis te voorkomen.

Hoe maak ik een knoopsgat?

Gebruik de knoopsgatvoet (accessoire). Stel het motief in op A1 voor de eerste balk, dan 2A4 voor de steken, A3 voor de tweede balk, en 2A4 om te sluiten. Eindig met een paar knoopsteken. Open het knoopsgat met een tornmes.

Kan ik spijkerbroek of leer naaien?

Ja, met geschikte naalden: voor spijkerbroek, gebruik een 130/705 H-J naald (ronde punt) maat 90-110. Voor leer, gebruik een 130/705 H-LL naald (snijdende punt rechts) maat 70-120. Stel de spanning en steeklengte dienovereenkomstig in.

Hoe naai ik een rits in?

Gebruik de ritsvoet (E). Plaats de rits onder de voet, de tanden uitgelijnd. Naai eerst de ene kant, dan de andere. Voor een onzichtbare rits volgt u de specifieke procedure in de handleiding (speciale instellingen).

De machine verplaatst de stof niet, wat te doen?

Reinig de transporteur onder de naaldplaat: pluis kan de tanden blokkeren. Als het probleem aanhoudt, controleer of de persvoet omhoog is en de stof niet te dik is.

Hoe vervang ik de lamp?

Haal de stekker uit het stopcontact. Duw de lamp omhoog, draai hem om los te maken, en vervang door een lamp van maximaal 15 W. Steek de pinnen in de sleuven, duw omhoog en draai om te vergrendelen.

Waar kan ik accessoires en reserveonderdelen vinden?

Speciale accessoires en reserveonderdelen (naalden, spoelen, voeten) zijn verkrijgbaar bij Pfaff-dealers. Raadpleeg de accessoirelijst in de handleiding (pagina 64).

GEBRUIKSAANWIJZING Hobby 302 PFAFF

Het kofferhuis optillen.

Handgreep van u af, kantelen.

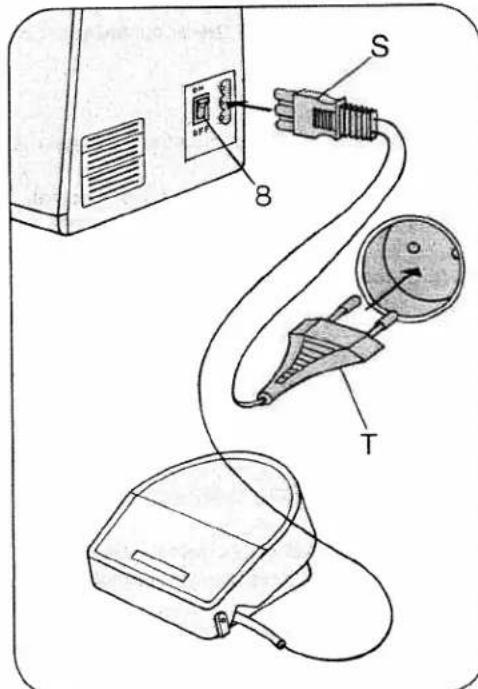

Electrische aansluiting: Zet de voet-verestand op een gemakkelijk bereikbare plaat op de vloer. Eerst stekker S in-de machine steken, daarna stekker T in het stopcontact. Daarna de hoofdschakelaar 8 inschaken.

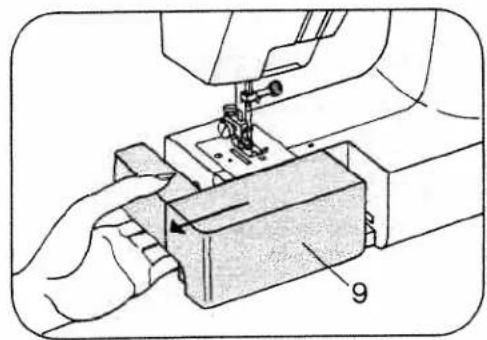

Spoelen: Met de linkerhand de werkbox verwijderen.

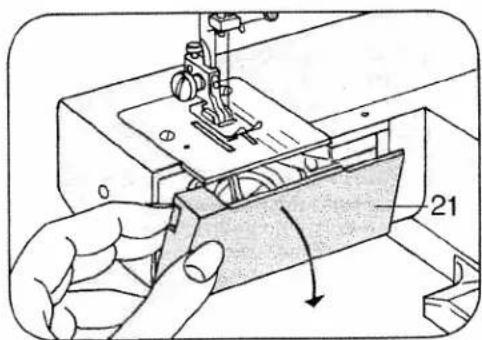

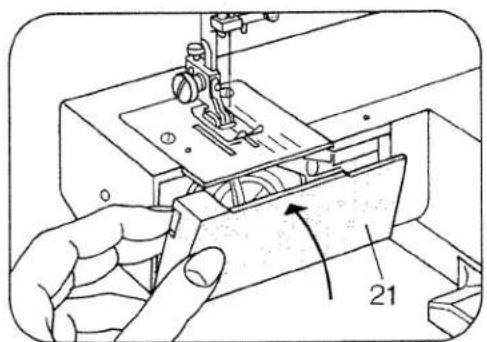

Afsluitkapje 21aar onder openen.

Spoelhuls aan kleje S wegtrekken.

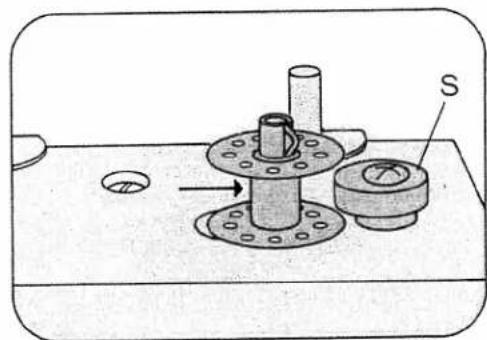

Het spoeltje op de as van de spel-winder 4plaatsen.

Spoelaarrechtstegen despoelwinder Sdrukken.

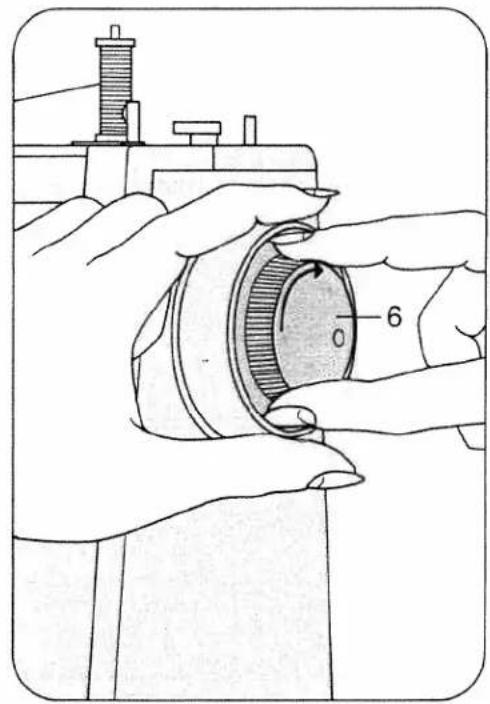

Naaimechanisme uitschakelen: Het handwiel 5 vasthouden en koppel-schroef 6 in het handwiel waar voren draaien.

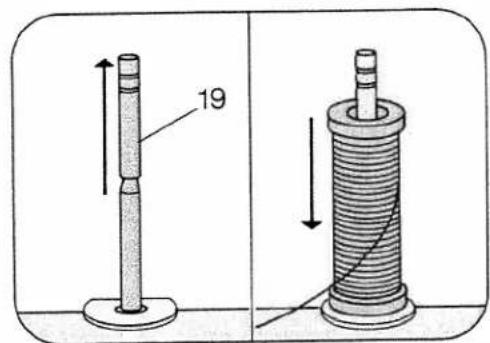

Garenpen 19 omhoog trekker, klosjer garen op de pen steken.

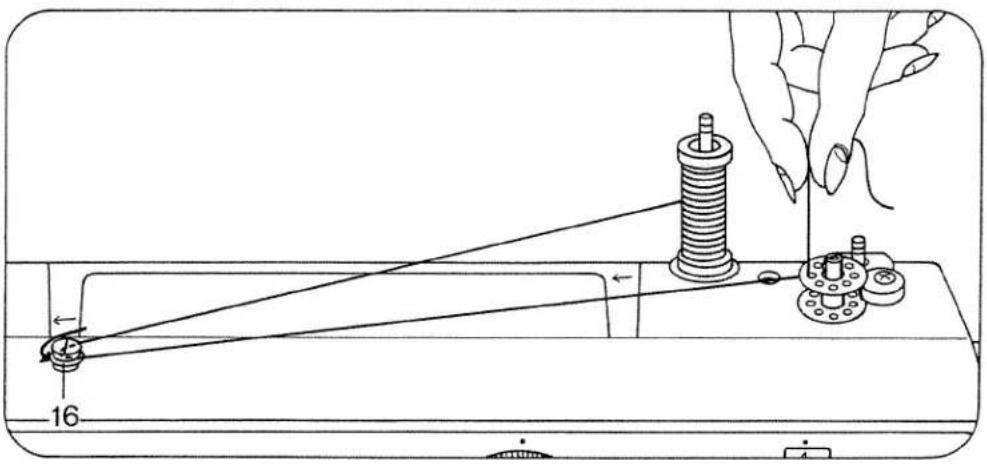

Spoelen: De draad van de garenklos in de voorspanning (16) trekken, maar de spoel leiden, door een gaatje steken en vasthouden. Voetweerstand indrukken en opspoelen na een aantal omwentelingen van de spoel de draad losliaten. De volle spoel waar links drukken, afnemen en draad afknippen.

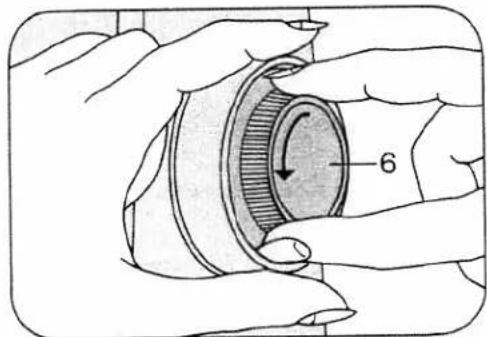

Koppelschroef vastzetten: Om na het spoelen de machine weer in werkig te stellen: schroef 6 vastzetten met handwiel 5.

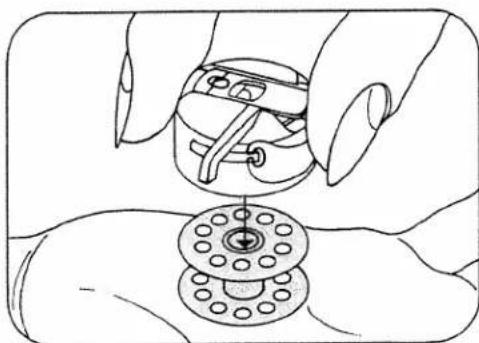

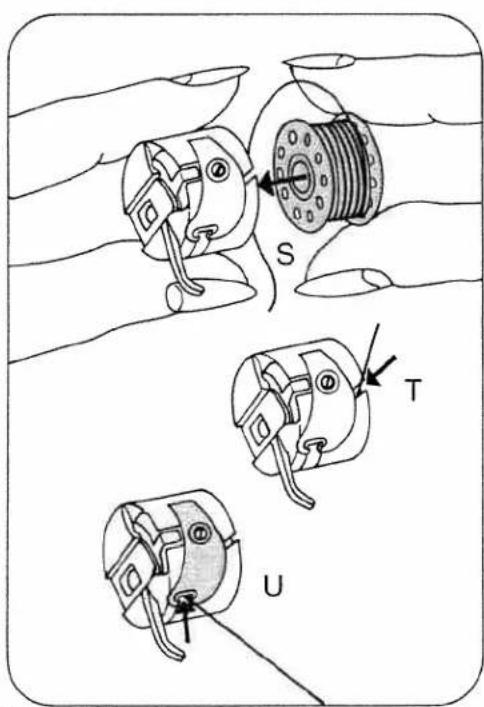

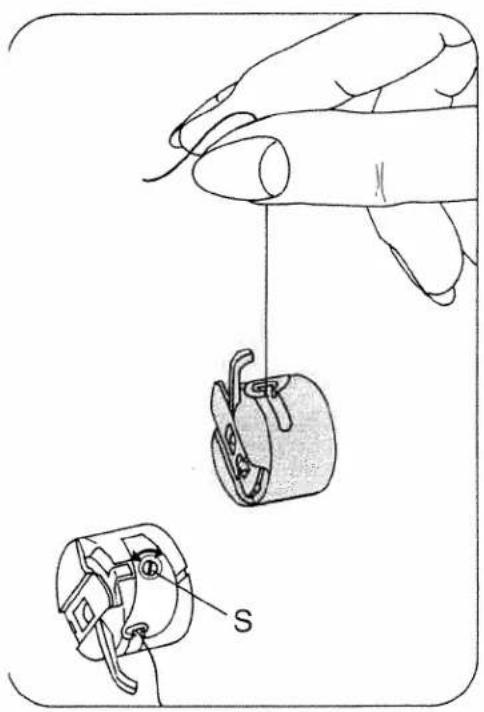

Spoel inleggen S: Draad van u af leggen. Spoel in de spoelhuls duwen: dan de draad via gleuf T onder veer U doortrekken.

Spoelspanning kontroleren: Bij goede spanning moet de spoelhuls blijven zweven; door een rukje aan de draad te geven moet de spoel steeds een stukje zakken. Stelschroefje S maar rechts is vaster; maar links is lossere spanning.

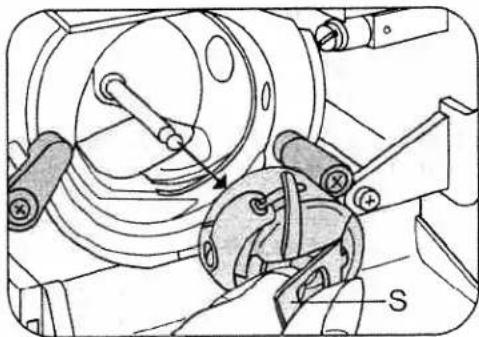

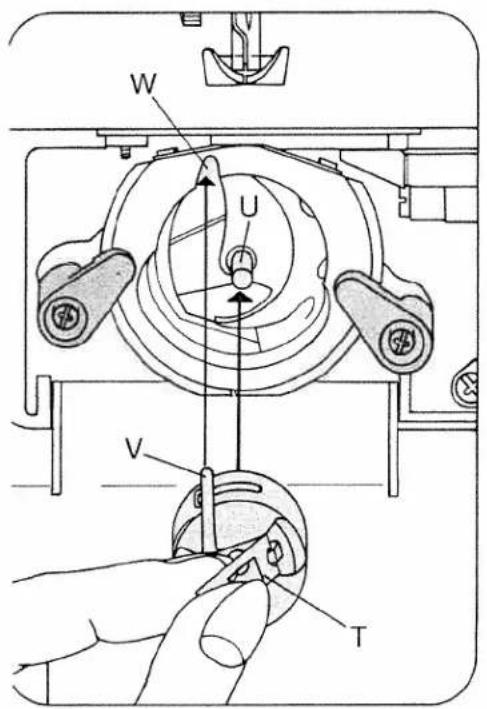

Spoelhuls inzetten: Klep T opnenen en de spoelhuls op stift U schuiven de hulsvinger V moet in de uitholling W vallen.

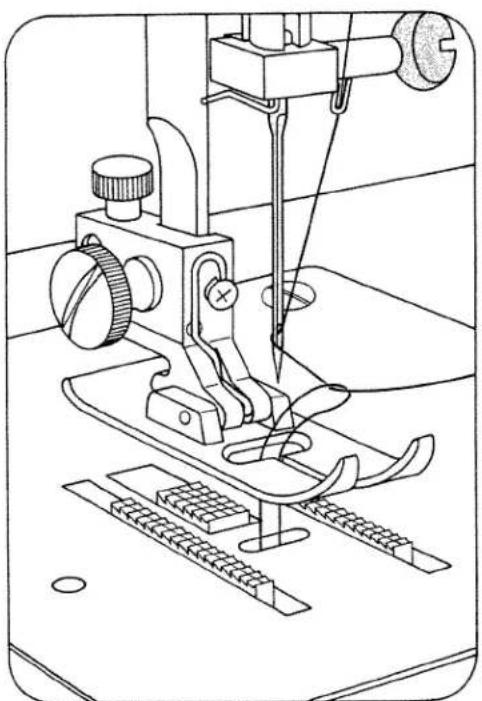

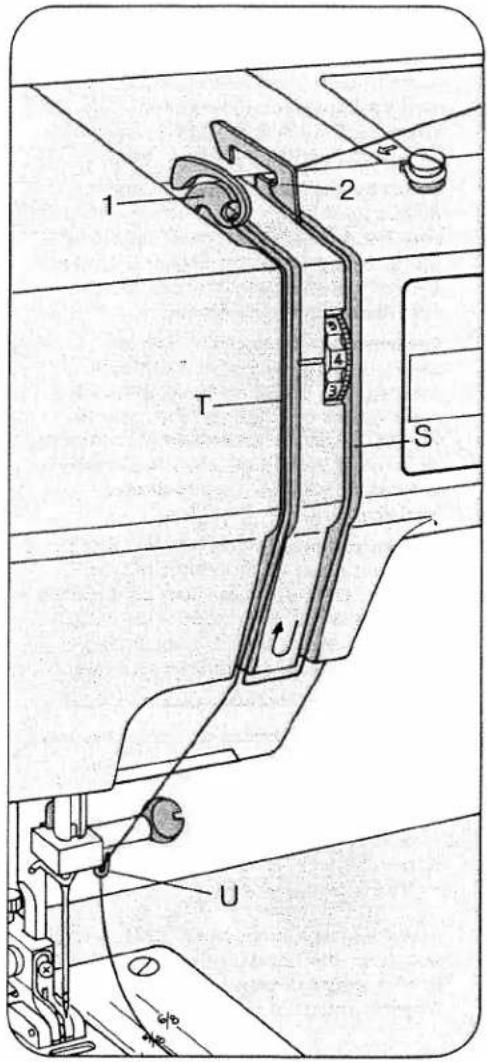

Bovendraad inrijgen: Naald en draadhevel in de hoogste stand. Naaivoetje omhoog. De draad via geleiding 2, door gleuf S waar beneden, maar boven door gleuf T, in de draadhevel 1, maar beneden terug in gleuf T door het rechtderaadhaakje U van het naaldslot trekken.

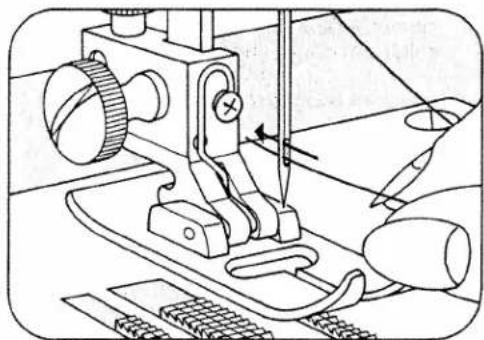

Steek de draad van voor maarchter door het cog van de naald.

Bovendraad vasthouden. Handwiel met de hand maar u toe draaien en een steek make. Naald en draadhevel in de hoogste stand. Dan met de bovendraad spoeldraad maar boven halen.

Boven- en onderdraad onder de naivoet door maar links leggen.

De machines hebben een vrije arm voor rondvormige kledingstukken.

Werkstuk onder de naaivoet leggen.

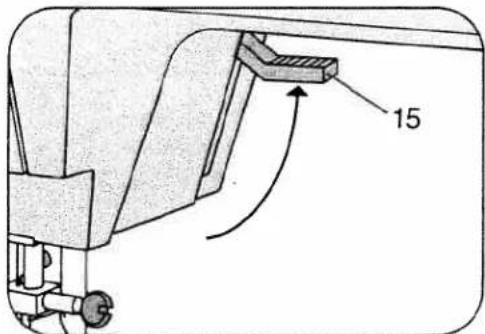

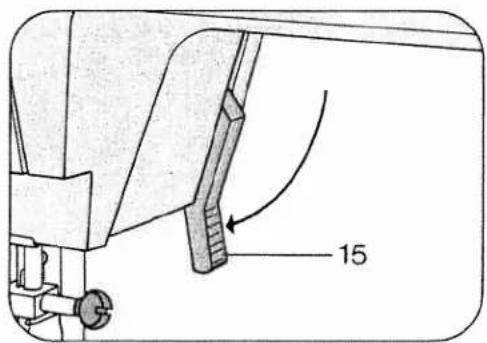

Stofdrukker 15 omlaag.

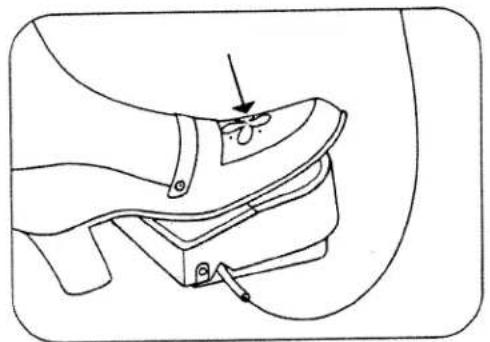

Snelheidspedaal intrappen: De voetdruk op het pedaal regelt de snelheid van de machine.

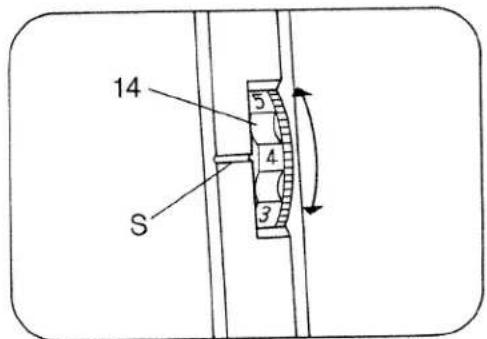

Bovendraadspanning 14 S: Zichtbare cijferindikatie.

Het verkrijgen van een goed stiksels van onderstaande punten afhankelijk:

1. een onbeschadigde naald.
2. De juiste bovendraad-en onderdraadspanning.
   De onderdraadspanning is in de fabriek op de juiste wijze ingesteld.
   Is na het kontroleren van de onderdraadspanning (zie blaz.9) korrektie nodig, dan het instelschroefje op de spoelhuls altijd minimaal verdraien.

De gebruikelijke draadspanningigt in de zone tussen 4 en 6. Hoe hoger het cijfer hoe zwaarder de spanning. Kontroleer de spanning altijd met een brede zigzagsteek. Een kort stukje proefnaaien. Verknoping van boven en onderdraad moet tussen de stoff plaatshebben.

Stofdrukker 15 omhoog duwen. Stof onder de voet wegtrekken.

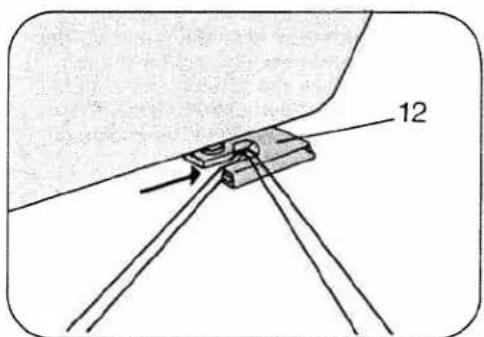

Draadafsnijder 12: de draden in de gleuf leggen enaar beneden trekken.

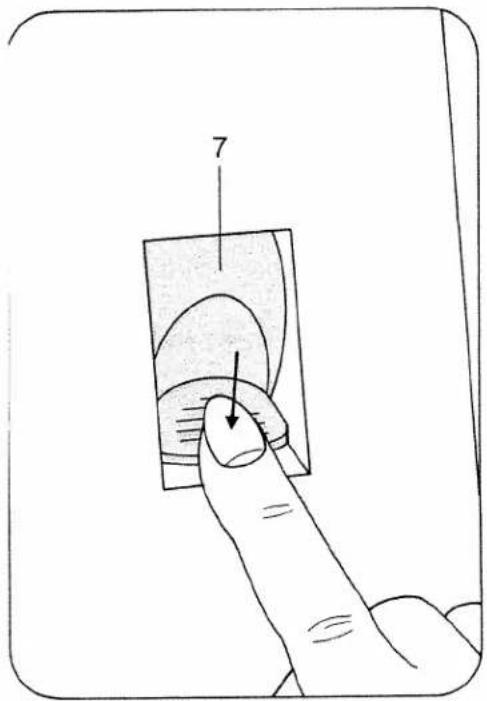

Afhechten: Toets 7 indrukken en de machine stikt achefteruit. Zolang men de toets ingedrukt houdt blijft de machine awhile'sikken.

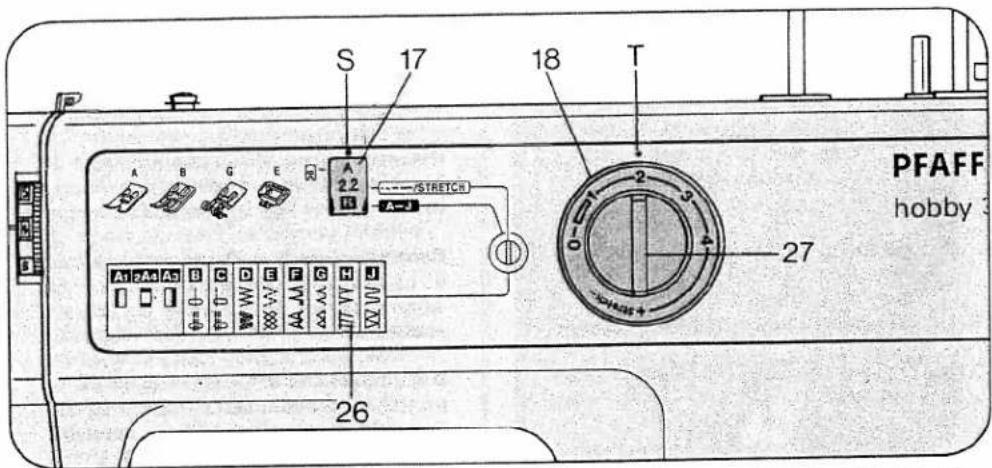

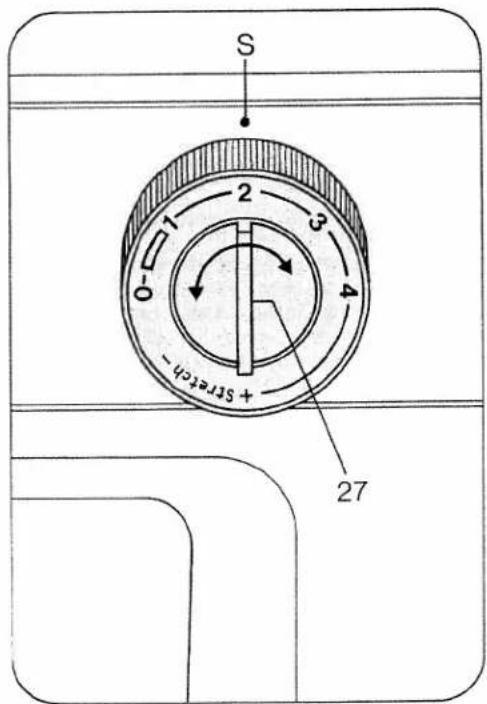

Steeklengte-instelling 27: De gewenste steeklegteussen O en 4 mm onder indikatie S draaien. De zone tussen O en 1 is voor knoopsgaten make.

Het steekmotief in tabel 26 uitkiezen. De correspondende letter (A-R) boven het motief, met steekeuzering 18 in instelvenster 17 onder markings S draaien. In het instelvenster is onder de letter de bij de steek behorende machine-instelling aangegeven.

• Naaivoet

= Zigzag-instelknop

steeklengetinstelknop

= Steekmotieven

Voor het naaien van de gekleurd afgebeelde stretchsteken moet symbol „Stretch" van de steeklengteknop 27 onder instelmarkering T gedraaid worden. Naar gelang de stofsoort kan de stek door draaien maar + langer of door draaien maar - korte ingesteld worden.

Nuttige stekentabel: bldz. 18/19

Stretchstekentabel: bldz. 20/21

Symbol/Symbole Simbol/Symbool		Nutzstich-Tabelle	Utility stitches	Points utilisaires
		Stich	Stitch	Point
	A	Knopflochsymbole	Buttonhole symbols	Symboles de boutonnière
	B	Geradstich Stichlage Mitte	Straight stitch, middle needle position	Point droit, départ médian
	BC	Geradstich Stichlage links	Straight stitch, left needle position	Point droit, départ à gauche
WW	D	Zickzackbereich	Zigzag stitch range	Point zigzag
WW	E	Elastiknaht	Elastic seam	Point zigzag piqué
WW	F	Elastischer Blindstich	Elastic blindstitch	Point invisible élastique
WW	G	Blindstich schmal	Blindstitch, narrow	Point invisible étroit
WW	H	Muschelkantenstich	Shell-edging stitch	Point cocotte
WW	J	Verbindungsstich	Joining stitch	Point en créneau
WW	K	Zier elastikstich	Elastic decorative stitch	Point zigzag fantastaisie
	N	Zierstich	Fancy stitch	Point fantastaisie
	O	Zierstich	Fancy stitch	Point fantastaisie
	P	Zierstich	Fancy stitch	Point fantastaisie
	R	Zierstich	Fancy stitch	Point fantastaisie

Nuttige-steken-label	Modelle/Models
Steck	350	382	422
Knoopsgaten symbolen	●	●	●
Rechte steck naaldstand midden	●	●	●
Rechte steck naaldstand links	●	●	●
Zigzagzone	●	●	●
Gestekte zigzag	●	●	●
Rektbare blindsteek	●	●	●
Blindsteek, smal	●	●
Schulpsteek	●	●	●
Verbindungssteek	●	●	●
Elastische siersteek			●
Siersteek			●
Siersteek			●
Siersteek			●
Siersteek			●

Geradstich nahen

Modelen 350 en 382: Met de steekeu-zering 18 B of C onder marking S draaien. De steeklengte kiezen met instelknop 27. Model 422: Met de steekeu-zering 18, B onder marking S zetten. Daarna met zigzag-instelknop 20 voor naaldstand links, O en voor naaldstand links, 5 onder de instelmarketing draaien. De steeklengte kiezen.

Symbol/Symbole Symboli/Symbool		Stretchstich-Tabelle	Stretch stitches	Points stretch
		Stich	Stitch	Point
	B	Stretch-3fach-Geradstich Mitte	Straight triple stretch stitch, middle	Triple point stretchroit médiàn
	BC	Stretch-3-fach-Geradstich links	Straight triple stretch stitch, left	Triple point stretch droit à gauche
	D	Stretch-3fach-Zickzackstich	Zigzag triple stretch stitch	Triple point stretch.zigzag
XXX	E	Wabenstich	Honeycomb stitch	Point nid d'abeille
	F	Kanten-Einfaßstich breit	Overedge-stitch, wide	Point de bordage large
	G	Kanten-Einfaßstich schmal	Overedge-stitch, narrow	Point de bordage étroit
XXX	H	Overlockstich	Overlock stitch	Point overlock
	J	Pulloverstich	Pullover stitch	Point tricot
	K	Federstich	Feather stitch	Point d'épi
	N	Zierelastikstich	Elastic decorative stitch	Point zigzag fantaisie
	O	Zierelastikstich	Elastic decorative stitch	Point zigzag fantaisie
	P	Zierelastikstich	Elastic decorative stitch	Point zigzag fantaisie
	R	Zierelastikstich	Elastic decorative stitch	Point zigzag fantaisie

Stretchsteken-label	Modelle/Models
Steek	382	422
Stretch-3voudige-rechte steek, midden	●	●
Stretch-3voudige-rechte steek, links	●	●
Stretch-3voudige-zigzagsteek	●	●
Wafelsteek	●	●
Boorcsteek, breed	●	●
Boardsteek, smal	●
Overlocksteek	●	●
Pulloversteek	●	●
Veerstjeessteek		●
Elastische siersteck		●
Elastische siersteck		●
Elastische siersteck		●
Elastische siersteck		●

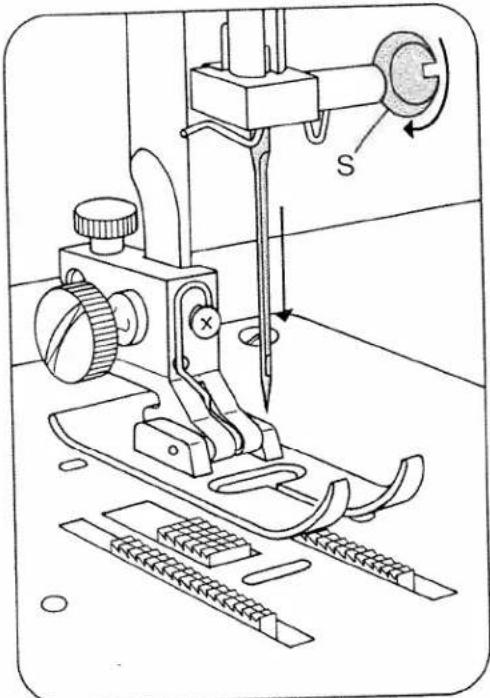

Naald wisselen: Schakel erst de stroomuit. Schroef losdraaien. Naald eruithalen. Nieuwe naald (130/705 H) metde platte kant maar de achechterzijde, zohoog maybeik in de houder schuiven. Schroef S vastdraaien.

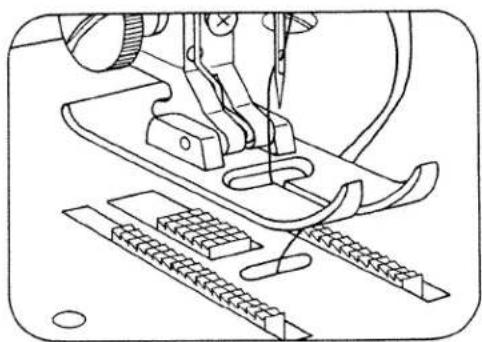

Transporteur afdekken: Het stopplaatje over de tandjes schuiven en aandrukken. De drie pennetjes van het plaatje要去en waar bij in de gaatjes T, U en V van de steekplaat klikken.

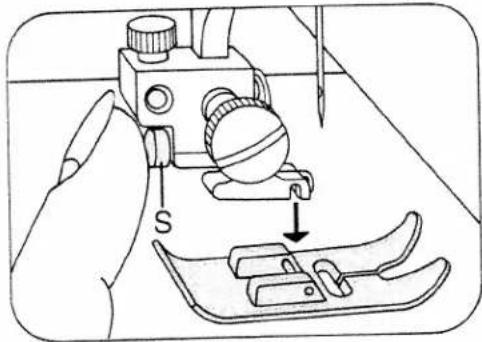

Naaivoet wisselen: Schakel eerst de stroomuit. Druk op rode knop S. De naaivoet is los.

Naaivoet inklemmen: Naaivoet zo onder de klem U leggen, dat de stofdrukker precies met uitsparing U over as T klikt.

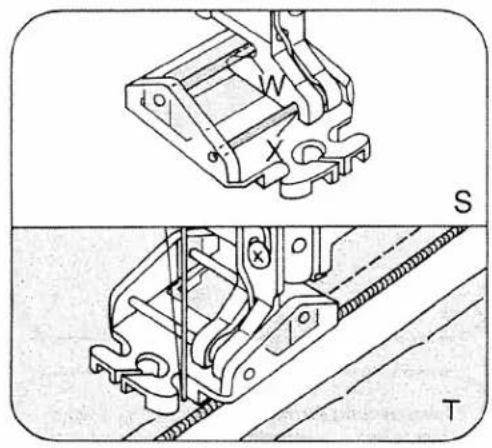

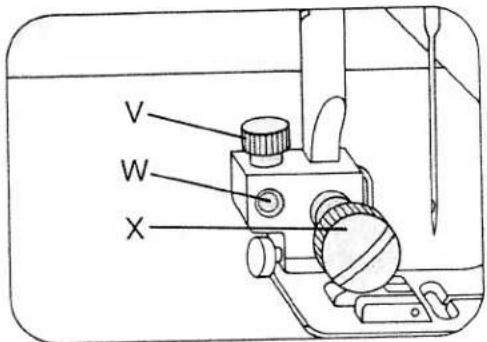

Lineaalklem: Lineaal in W steken en met V vastzetten. X is de voethouder schroef.

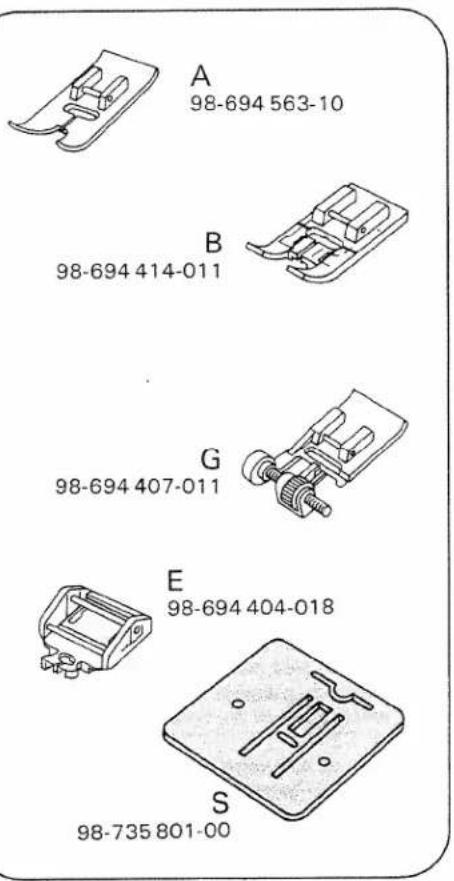

Naaivoeten (standaard accessoires)

A Gewone naivoet
B Borduurvoet
G Blindzoomovoet
E Treksluitingvoet
S Stopplaatje

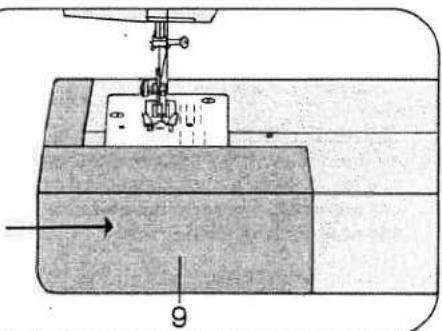

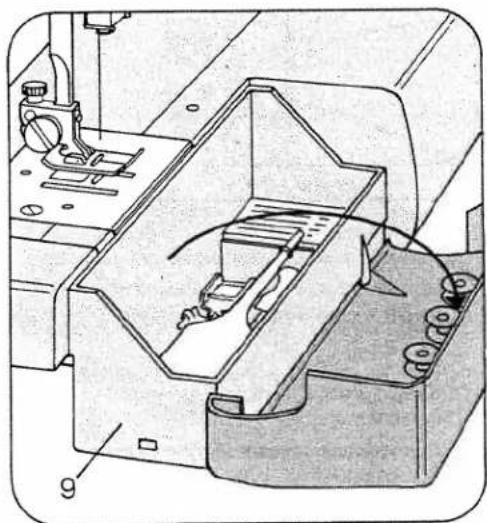

Accessoiresbakje: De deksel van werkbox 9 openen. In het bakje isplaats voor de machineaccessoires.

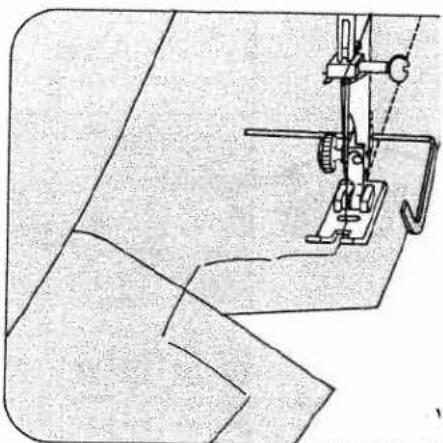

Zickzacknähen

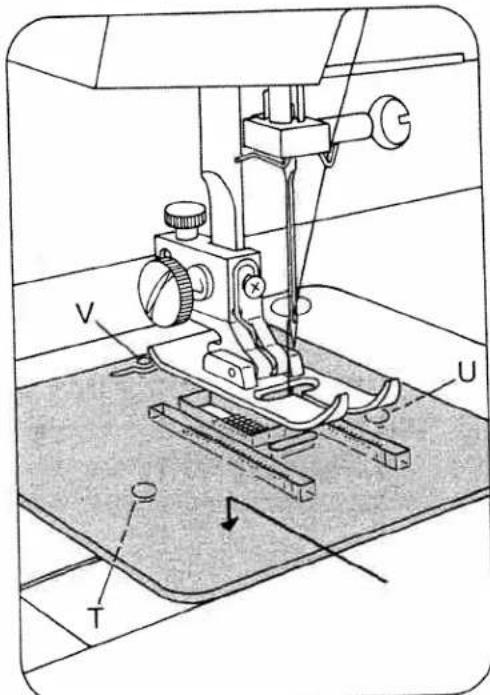

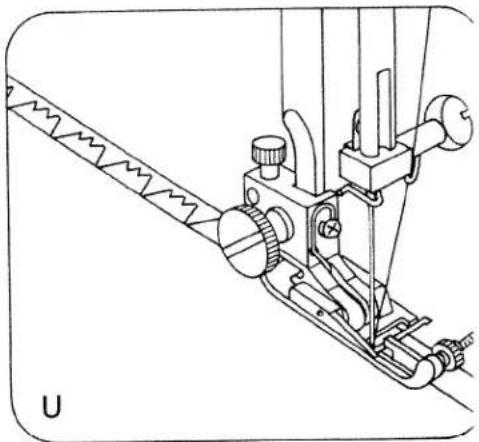

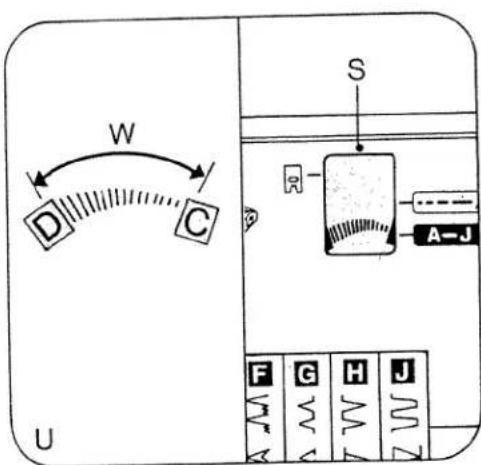

Modellen 350 en 382 (afb. U): De gewenste zigzagbreedte met de steekkeuzering 18 in zone W, onder instelmarkering S draaien. D is de breedste zigzagsteek.

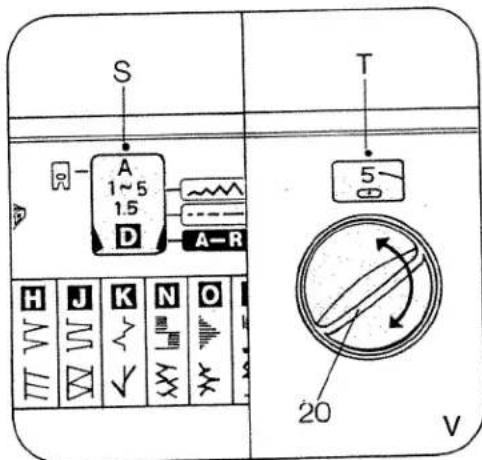

Model 422 (afb. V): Letter D wordt onder marketing S gezet en de breedte wordt met zigzagknop 20 onder marketing T gedraaid. 5 is de breedste zigzag.

Abstepparbeiten

Naaivoetje: Normale-naivoet A of borduurvoet B en lineaal (extra accessoires)

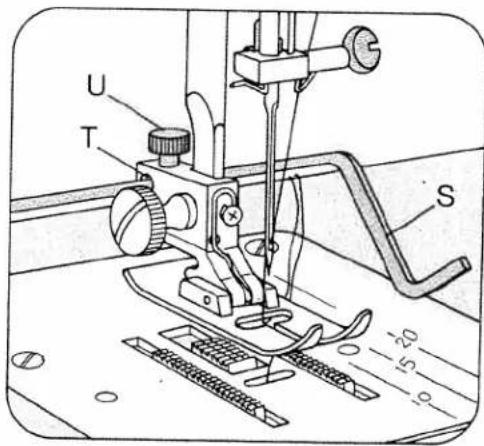

Steek: B Rechte steck De lineaal S kan bij nagenoeg alle naaivoeties worden gebrukt.

Bevestigen van de lineaal

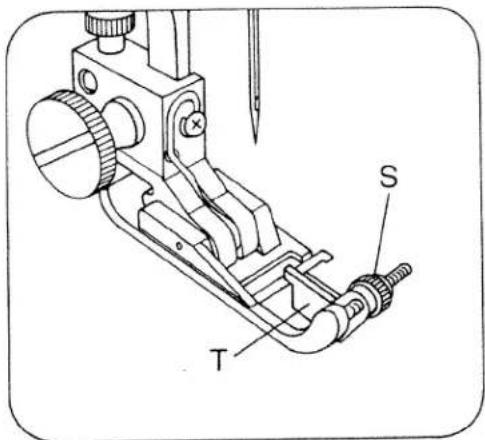

(extra accessoires): De lineaal S door boring T schuiven en met schroef U vastdraaien. De lineaal kan opijdere gewenste bredte afgesteld worden. Parallel ropende stiksels of sierstiksels langs kragen, zomen e.d. kan men moeitelloos maken met behulp van de lineaal. Tijdens het doorstikken van kragen, zomen e.d. loopt de lineaal-op de gewenste afstand-langs de stofkant (afb V). Bij watteerwerk loopt de lineaal steuds over het voorgaande stiksel (afb.W). Op deze manier komen de stiksels correct in de stof te liggen.

Naaivoet: blindzoomovoet G
Spanning: bovenspanning iets losser

Garen: normala naigaren
Steek: rekbare blindsteek

Stecklengte: 3-4 Naald: dikte 70 of 80

Zo worden de insteek van de naald geregeld

De stof onder de voet leggen, met zoom aan de onderkant. De omgeslagen rand langs de geleiding T van de voet latentlopen.Met instelschroef S, plaatje T zover waar links draieren tot de naald - met de linkerinsteen - een draad van de bovenstof pakt, afb. U en V.Maakt U eerst een proefnaad op een restje stof!

A1

2A4

A3

Knopflöcher

Naaiyoet: bordurvoet B

Spanning: bovendraadspanning let's losser

Garen: dun en soepel naigaren.

Steeklenge: knoopsgatenzone

Naald: 70-80

Naaivoet: zonder naaivoet of

borduurvoet B

Steek: C bij model 350 en 382

D bij model 422

Transporteur: afdekken met stopplaatje

Garen: dun naigaren

De knoop op de waarvoor gemerkte plaats leggen, onder de naaivoethouder schuiven en deze omlaag brengen. Bij model 350 of 382 met steekeuzering 18 C en bij model 422 D instellen. Bij model 422 ook de zigzagknop op 0 instellen. Dan het handviel maar u toe draaien tot de naald in het linkse gat van de knoop staat, de naald omhogg en weeiets laten zakken. Daarna bij model 350/382 met steekeuzering 18 en bij model 422 met zigzagknop 20 de steekbreedte zo regelen dat de naalt in hetrechtse gat van de knoop steekt. Nu 6-8 zigzagsteeken naaien en enige rechte steken in het linkse gaatje stikken (S).

Knopen met steel: De naald in het linkergaatje van de knoopplaatsen. Voor u de naaivoet LASTZAKKEN (T) een lucifer tussen de gaatjes van de knoop leggen, afb.2.Enige zigzagsteken naaien, de stof onder de voet weghalen en de draadeinden op ca.15 cm afknippen. Boven onnderdraad naar het steeltje halen en het steeltje met de hand omwikkelen en verknopen, afb.U en V.

Ritssluiting inzetten

Steek: rechte steck, naaldstand.

midden.

Garen: normal garen

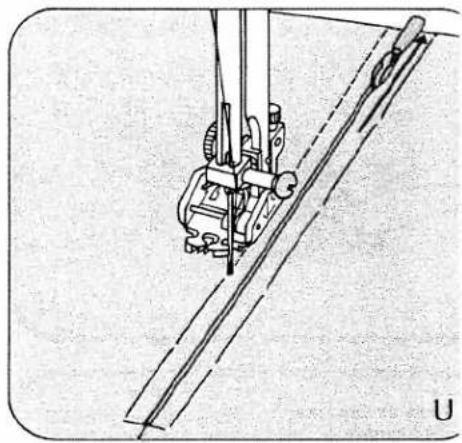

Zo worden de ritsvoet ingeklikt: Het achterasje van de ritsvoet in uitholling W hangen en de zool waar boven drukken tot het voorste asje in uitholling X klikt. Deze voet kan voor iedere bewerking in de goede positie geschoven worden, maar links, rechts of midden (afb. S).

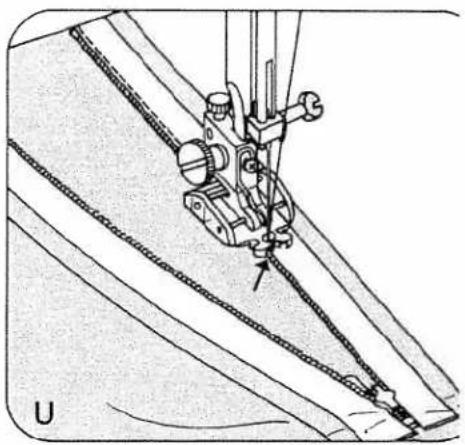

Treksluiting inzetten: onzichtbare

sluiting: De treksluiting inrijgen en open ritsen. De voet zover möglichn waar links schuiven tot de naald boven de rechtse opening van de voet staat. De treksluiting zo onder de voet leggen dat de tandjes in de rechter geleiding van de voet lopen (afb. T). De sluiting tot de helft instikken; naald in de stof; naaivoet omhoog; de sluiting dichritsen (afb. U). Naaivoet omlaag; de sluiting tot het eindpunt instikken en het dwarsnaadjne naaien. Het tweede stiksel opdezelfde afstand stikken. Op de helft van het stiksdel naald in de stof; voet omhoog; treksluiting openen afb. V; naaivoet omlaag; het stiksel afmaken.

NahtreiBverschluß

Naadsluiting (tandjes zichtaar)
Machine instelling zie blz 34.

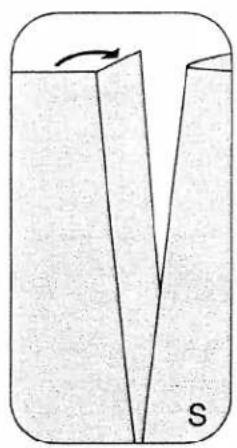

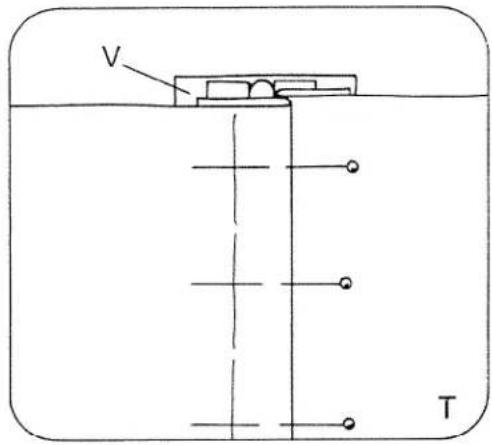

De treksluiting en de stof als volgt gereedmaken. Strijk de naden scherp om. De linkervouw openvouwen (afb. S). Leg de linkerzijde van de sluiting nu zo op de strijkvouw (afb. T) dat de tandjes er precies oversteken. De steken worden precies in de vouw gestikt. Schuif de voet in het midden, zodat de naald precies in het middelste steekgat komt. Dan liggen de tandjes van de sluiting ook precies onder de linker tunnel van de voet (afb. U). Aan het begin van de naad de tandjes ie's omhoog houden. Dan de naad geheel doornaaien en goed afhechten. Sluiting dichritsen. De tweede stofkant op de rits leggen en aan het begin vastspelden (afb. V). Sluiting openritsen. Stofkant weer openvouwen en opnieuw afspelen (afb. W). Tijdens het naaien lopen nu de tandjes van de sluiting door do rechter tunnel van het voete (afb. X). De sluiting is nu ingezet. Nu de stof draaien en op voetbreedte (afb. Y) het treksluitingband eenmaal vastnaaien.

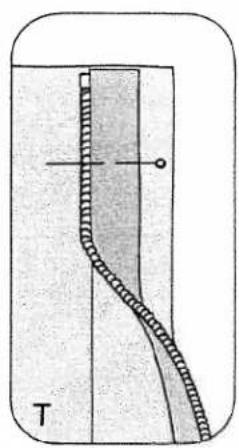

Machine-instelling zie blz 34. Verschuif de zool van de treksluitingvoet geheel aan links. De inslagen van het split scherp instrijken. De treksluiting (gesloten) zover onder de rechterzijde van het split spelden, dat de tandjes nog zichtaar bijn. Voorgeknipt gegenbeleg V inrijgen en bij het naaien meestikken. De tandjes van de sluiting liggen bij het instikken onder de rechterrijkant van de voet (afb. S). Laat vlak voor het einde van de naad de naald in de stof staan. Stofdrukker omhoog zetten en de treksluiting openritsen. Voet omlaag en de naad tot het einde afnaaien. Dan de sluiting wijdichtrekken. De linkeroverslag volgens afb. T ruim over de treksluiting spelden en inrijgen. Sluiting openritsen. Verstelbare lineaal op de voet aanbrngen en zover inregelen dat de afstikbreedte tussen het stikselen de stofkant precies breed genoeg is (afb. U). Voet omlaag en de naad nauwkeurig doornaaien. Aan het eind de naad met een trens afchteen.

Stopfen

Machine voorbereiden:

Naaivoet: stopvoet

Steek: rechte steek, naaldstand midden

Boyspanning: jets losser

Garen: dun machinestopgaren

Naald: dikte 70

Transporteur: afdekken met stopplaatje

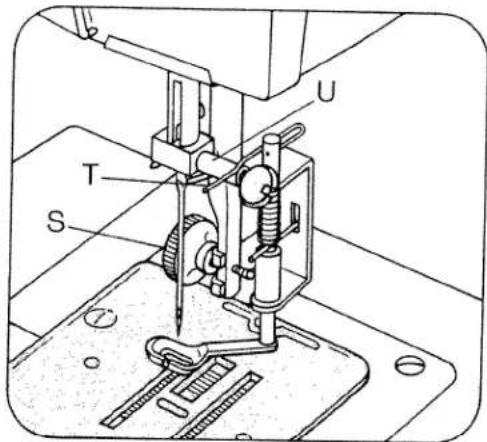

Zo zet u de stopvoet op de machine: De vnoethouder verwiederen met schroef S.

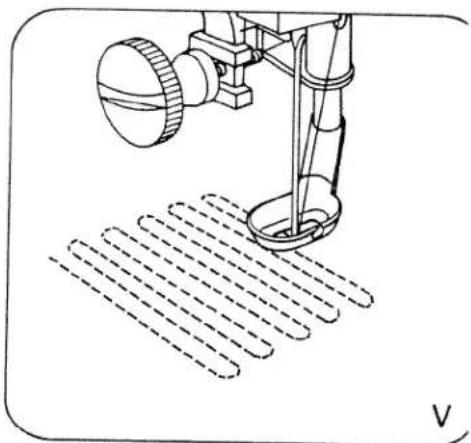

Dan de stopvoet bevestigen, waar bij opletten dat beugel T op schroef U komt te liggen. Eerst de onderdraad maar boven halen en de voet lately zakken. De beiden draden bij de eerste steken vasthouden. De stof met de hand sturen, waar bij de machine vlug lately lopen. Span de draden, van boven maar beneden, over het beschadigde gedeelte afb. V. Neem ook een gedeelte van de onbeschadigde stof mee,

afb. W. Het Beste is om de stiksels aan het begin en het einde rond te lately lopen, afb. W. Zodra het te stoppen oppervlak gelsekmatig is bedekt, draait U de stof 90^ en stopt U nogmaals over de reeds gestekte draden totdat alles goed is dichtgestopt. De lengte van de steek bepaalt u zichl, door vlug of langzaam de stof te verschuiven.

Reinigen und Olen

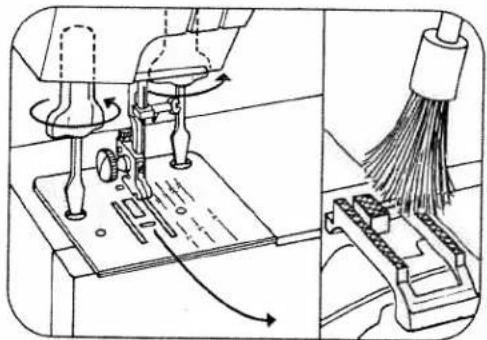

Schakel eerst de stroom uit. Naald en naivaoetje in de hoogste stand. De 2 bevestigingsschroeven van de steekplaat losdraaien en de steekplaat verwijden. Met een penseel de transporteurschoonmakers (er blijven altiid wat stofestenijken) De 2 grendels S bij de grijper maar buiuten draaien. Ring T en grijper U eruitnemen. Grijperbaan met penseel schoonmakers. Af en toe een drupje olie in de grijperbaan doein.

Belangrijk. De grijper Niet latent vallen!

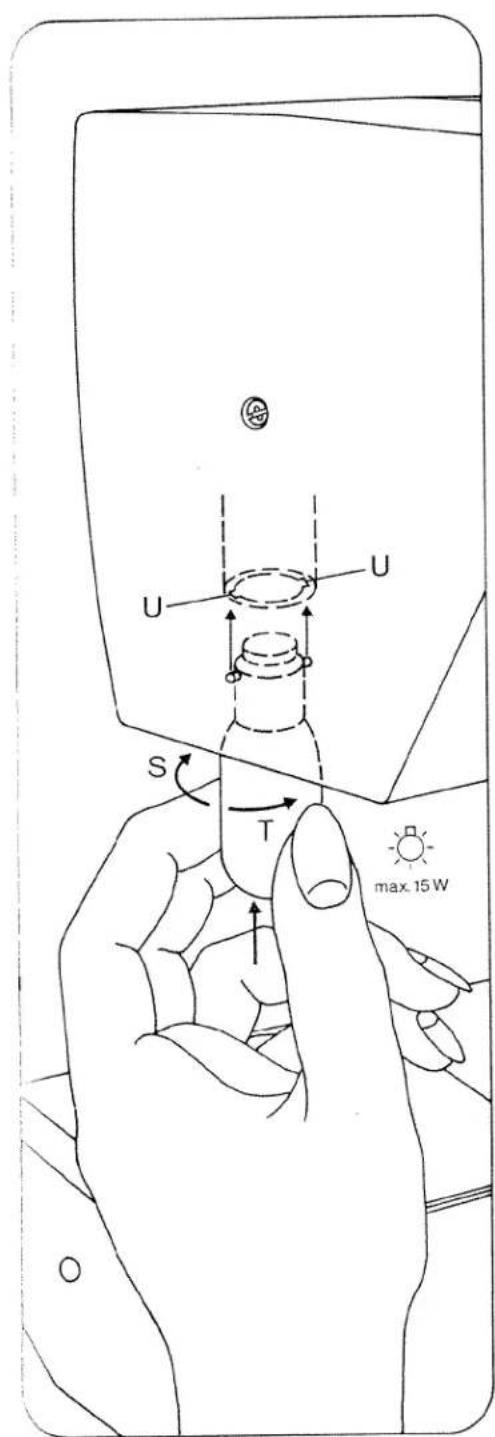

Schakel eerst de stroom uit voor u het lampje verwisselt. Het oude lampje omhoog drukken, maar S draieren en eruit nemen. Nieuw lampje zo inzetten dat de beiden pennen in de gleuven U glijden. Het lampje omhoogdrukken enaar T draaien. Er mogenuitsluitend naaimachine-lampjes van maximaal 15 Watt voor deze machine worden gebruikt.

Nadel-Tabelle

Het gebruik van de juiste naald, garandeert een betere verwerking van de stof

Stofkwaliteit dun	Stofkwaliteit middel	Stofkwaliteit dik
naald 60 70 75	naald 80 90	naald 100 110 120

Vorm van de Naaldpunt

Benaming	Profiel	Naaldpunt en naaldoog	Geschikt voor:
130/705 H naalddikte: 70/80		kleine bolvormige punt	Universele naald voor fijnmazige synthetische weefsels, linnen, katoen, batist, chiffon, organdie, wol, zichde sierrandjes en borduurwerk.
130/705 H-SUK naalddikte: 70/110		bolvormige punt, middel	Grofmazig gebreide stoffen, fijn-mazig gebrecht materiaal, lastex, interlock, simplex, quiana
130/705 H-PS naalddikte: 75/90		kleine bolvormige punt Klein naald-oog	Special ontwikkelde strechnaald. Bijzonder geschikt voor delicate stretch-stoffen, bv. zijden jersey
130/705 H-SKF naalddikte: 70/110		grote bolvormige punt	Grofmazig foundation, lycra, simplex, lastex
130/705 H-J naalddikte: 90/110		spitse naaldpunt	Keper, werkkleding, zwaar linnen, jeans, fjn zeildoek
130/705 H-LL naalddikte 70/120		snijpunt (rechts snijdend)	Leer, wildleer, kalfsleer
130/705 H-PCL naalddikte: 80-110		snijpunt met gleuf (linksuitlopend)	Skai, plastic, folie, wasdoek
130 H-N naalddikte 100-110		lang naaldoog kleine bolvormige punt	Zadelsteek met knoopsgatgaren 30/3
130/705 H-Wing naalddikte: 100		ajour-punt	Effectvolle ajounaad in sterke geappreeteerde weefsels, organdie, glasbatist

Naaldentabel

Benaming	Stecklengte	Steerkbreedte	Naald-abstand	Geschikt voor:
130/705 H-ZWIaalddikte: 80	2,5 mm2,5 mm	- -	1,6 mm2,0 mm	normale biezennormale biezen
130/705 H-ZWIaalddikte: 80	2,5 mm	-	2,5 mm	brede biezen
naalddikte: 90	2,5 mm	-	3,0 mm	brede biezen
naalddikte: 100	3,0 mm	-	4,0 mm	extra brede biezen

1. De machine staat steken over

De naald is Niet goed ingezet.

Naald zover mogelijk maar boven schui- ven, met de vlakke kanr maar achteren.

U gebruikt een verkeerd systeem naald.

Naald system 130/705 H inzetten.

De naald is krom of stomp.

Nieuwe naald inzetten.

De machine is Niet goed ingeregen.

De machine opniewinrijgen.

De naald is te dun voor het garen.

Naald volgens naaldabel uitzoeken.

2. De bovendraad breekt

Doordezelfdeoorzakenalsboven.

Zie onder opheffen 1.

Bij een te zware bovenspanning.

Bovenspanning losser zetten.

Bij slechte kwaliteit garen, b. v. met veel knoopjes of bij garen dat door lang liggen uitgedroogd is.

Goede kwaliteit gemerceriseerd of syntetisch garen gebruiken.

3. De naald breekt

De naald is Niet hoog genoeg ingezet.

Nieuwe naald inzeten en zo hoog mogelijk in de naaldhouser schuiven.

De naald is krom.

Nieuwe naald inzetten.

De naald is te dun of te dik.

Naald volgens naaldtabel uitzoeken.

Door trekken of duwen aan de stof is de naald verbogen en stoot op de steekplaat.

Niet trekken of duwen aan de stof alleen sturen

Het spoelhuis is Niet goed ingezet.

Bij het inzetten even indrukken tot het spoelhuis klikt.

4. Het stiksels onregelmating

De spanning is versteld.

Boven-en onderdraadspanning controlleren.

Te dik, onregelmatig of te stug garen.

Alleen goede kwaliteit garen gebruiken.

De onderdraad is nicht regelmatig opgespoeld

Spoelen met de draad door de spoelspanning, Niet uit de vrijhe hand.

Grote lussen onder de stof.

Bovendraad opnieuw inrijgen.

Qorzaak:

Opheffen:

Tussen de tandjes van de transporteur zit stof geperst.

Steekplaat wegnemen,stof met het stofkwastje weghalen.

6. De machine loopt zwaar

Draadresten in de grijperbaan.

Draadresten verwijderen en een druppel olie in de grijperbaan doein.

7. Belangrijke aanwijzingen

Laat de ingeregen machine Niet lopen, zonder stof onder de voet.
Schakel eerst de stroom uit als u de kamer verlaat.

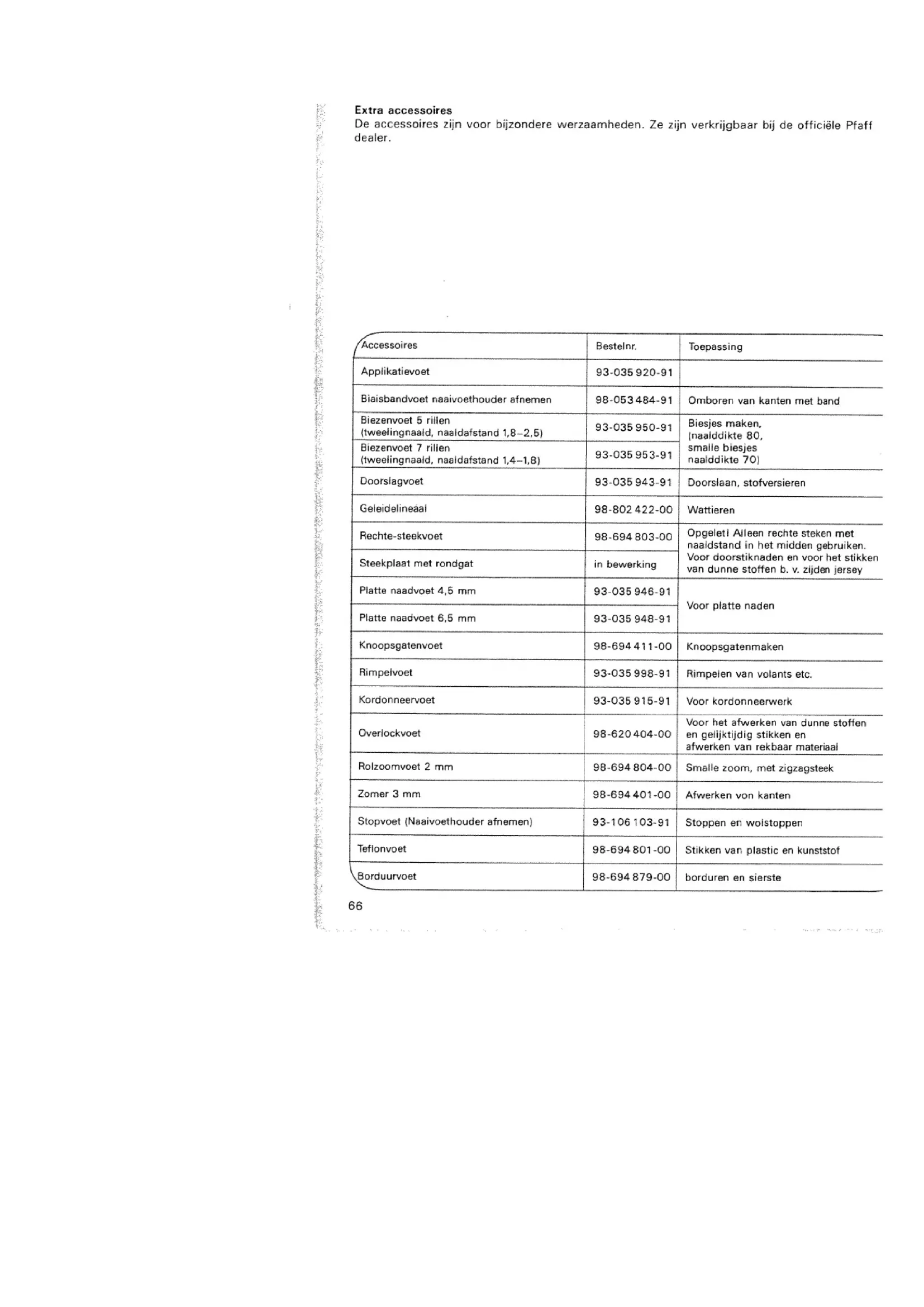

Sonderzubehör

De accessoires waar voor bijzondere werzaamheden. Ze waar verkrijgbaar bij de officiele Pfaff dealer.

Accessoires	Bestelnr.	Toepassing
Aplikatievoet	93-035 920-91
Biaisbandvoet naaivoethouder afnemen	98-053 484-91	Omboren van kanten met band
Biezenvoet 5 rillen(tweelingnaald, naaldfstand 1,8-2,5)	93-035 950-91	Biesjes make,(naalddikte 80,smalle biesjesnaalddikte 70)
Biezenvoet 7 rillen(tweelingnaald, naaldfstand 1,4-1,8)	93-035 953-91
Doorslagvoet	93-035 943-91	Doorslaan, stofversieren
Geleidineaal	98-802 422-00	Wattieren
Rechte-steekvot	98-694 803-00	Opgelet! Alleen rechte steken metnaalldstand in het midden gebruiken.Voor doorstiknaden en voor het stikkenvan dunne stoffen b. v. zijden jersey
Streekplaat met rondgat	in bewerking
Platte naadvoet 4,5 mm	93-035 946-91	Voor platte naden
Platte naadvoet 6,5 mm	93-035 948-91
Knoopsgatenvoet	98-694 411-00	Knoopsgatenmaken
Rimpelvoet	93-035 998-91	Rimpelen van volants etc.
Kordonneervoet	93-035 915-91	Voor kordonneerwerk
Overlockvoet	98-620 404-00	Voor het afwerken van dunne stoffenen geleektijdig stikken enafwerken van rekbaar materiaal
Rolzoomvoet 2 mm	98-694 804-00	Smalle zoom, met zigzagsteek
Zomer 3 mm	98-694 401-00	Afwerken von kanten
Stopvoet (Naaivoethouder afnemen)	93-106 103-91	Stoppen en wolstoppen
Teflonvoet	98-694 801-00	Stikken van plastic en kunststof
Borduurvoet	98-694 879-00	borduren en sierste

Inhoud

Aansluiten van de machine 4

Accessoiresvakje 24
15

Afhechten,achterwaarts stikken 15

Blindzomen 28, 29

Bovendraad inrijgen 10

Bovendraadspanning kontroleren 13, 14

Draadafsnijder 14

Knopen aanzetten 32, 33

Knoopsgaten 30, 31

Koffer aufnemen 4

Lampie wisselen 43

Naaimechanismeuit-eninschakelen 6,8

Naaiyoeties 24

Naalyoetie wissalen 23

Naaldentabel 50, 51

Naald wisselen 22

Onderdraad aan boyen halen 11

Onheffen van storingen 58, 59

Rechte steken naajen 19

Schoonmaken en smeren 42

Spiegelen voorbereiden 5,6

Spoelen 7

Spoel in de spoelhuls 8

Spoelhuls in de machine 9

Spoelspanning kontroleren 9

Stecklengte instellen 15

Stofdrukker 12

Stoppen 40, 41

Steekmotief-insteling 16, 17

Stekentabel-nuttige steken 18, 19

Stekentabel-stretchsteken 20, 21

1 Stretchsteken instellen 16, 17

Velligheidsvoorschriften 25

Voetpedaal 13

Watteren en sierstiksels 26, 27

Zigzag naaien 28

PFAFF

G.M.PFAFF

Aktiengesellschaft

Technische wijzingen voorbehouden.

Gedrukt in Duitsland

Nr.29-629998-58000R0692
