GEBRUIKSAANWIJZING BikElift 2010 Twinny Load

Montagevoorschrift en gebruiksaanwijzing

De BikE-Lift is ontwikkeld door

Noteer voor uw eigen administratie:

Type drager:

□ Twinny Load BikE-Lift

Serienummer:

Aankoopdatum: ____

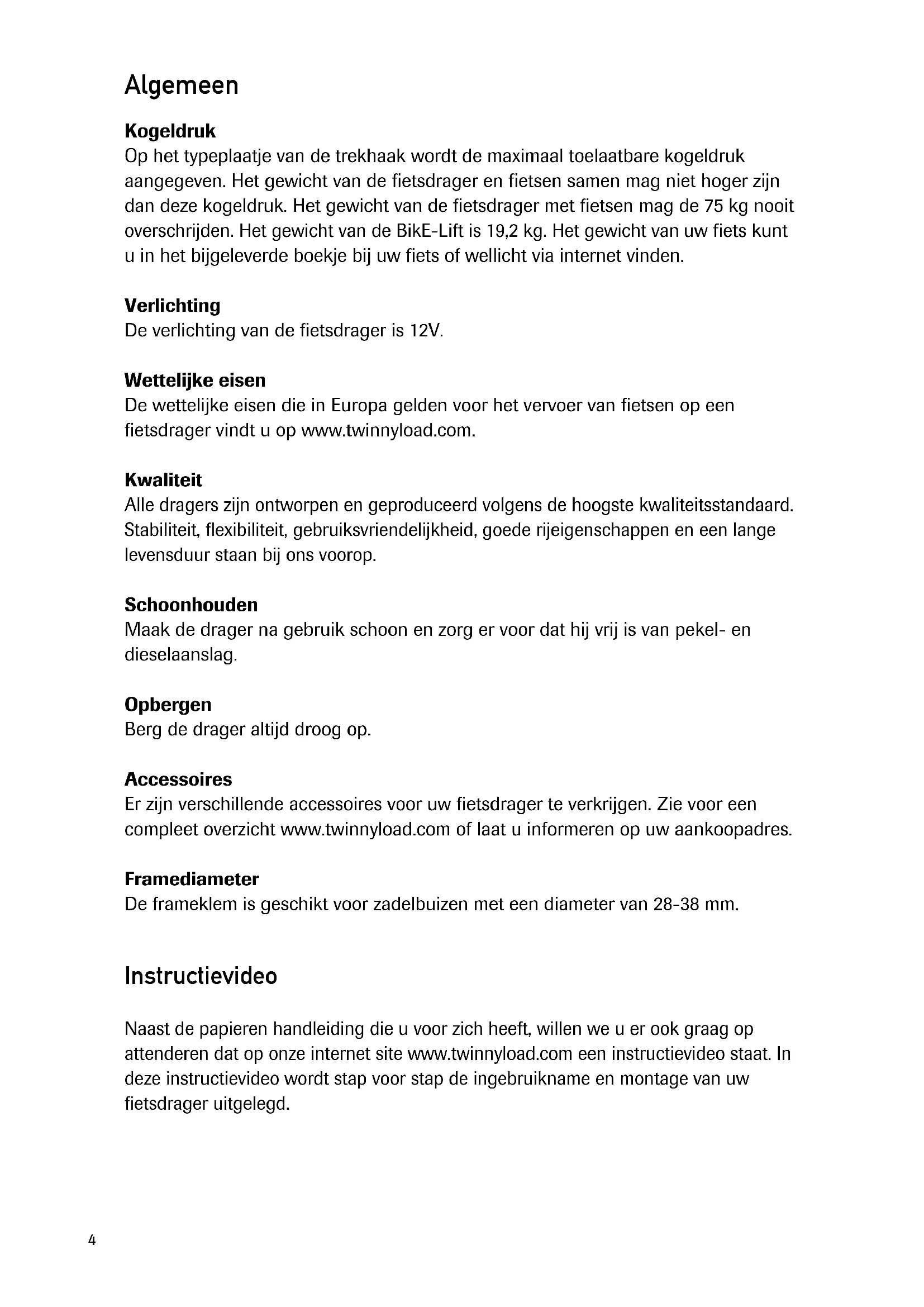

Hartelijk gefeliciteerd met de aanschaf van uw nieuwe BikE-Lift fietsdrager.

U kunt er nu zorgeloos met de auto en fietsen op uit trekken. Gewoon, lekker actief zijn en nieuwe routes verkennen. We wensen u veel plezier met uw nieuwe fietsdrager.

Op het typeplaatje van de trekhaak wordt de maximaal toelaatbare kogeldruk aangegeven. Het gewicht van de fietsdrager en fietsen samen mag niet hoger zijn dan deze kogeldruk. Het gewicht van de fietsdrager met fietsen mag de 75 kg nooit overschrijden. Het gewicht van de BikE-Lift is 19,2 kg. Het gewicht van uw fiets kunt u in het bijgeleverde boekje bij uw fiets of wellicht via internet vinden.

Verlichting

De verlichting van de fietsdrager is 12V.

Wettelijke eisen

De wettelijke eisen die in Europa gelden voor het vervoer van fietsen op een fietsdrager vindt u op www.twinnyload.com.

Kwaliteit

Alle dragers zijn ontworpen en geproduceerd volgens de hoogste kwaliteitsstandaard. Stabiliteit, flexibiliteit, gebruiksvriendelijkheid, goede rijeigenschappen en een lange levensduur staan bij ons voorop.

Schoonhouden

Maak de drager na gebruik schoon en zorg er voor dat hij vrij is van pekel- en dieselaanslag.

Opbergen

Berg de drager altijd droog op.

Accessoires

Er zijn verschillende accessoires voor uw fietsdrager te verkrijgen. Zie voor een compleet overzicht www.twinnyload.com of laat u informeren op uw aankoopadres.

Framediameter

De frameklem is geschikt voor zadelbuizen met een diameter van 28-38 mm.

Instructievideo

Naast de papieren handleiding die u voor zich heeft, willen we u er ook graag op attenderen dat op onze internet site www.twinnyload.com een instructievideo staat. In deze instructievideo wordt stap voor stap de ingebruikname en montage van uw fietsdrager uitgelegd.

Onderdelen BikE-Lift

• 1 x drager
• 1 x lichtbalk 13/7 polig
• 1 x zak onderdelen
• 1 x afdekkap
• 4 x wielgoot (2 x L; 2 x R)
• 2 x frame-arm
• 1 x zwengel
• 1 x hangslot
• 1 x garantiekaart

Waarschuwingen

• Spindel altijd met de bijgeleverde zwengel bedienen.
• Ontvet altijd de kogel van de trekhaak vóór de fietsdrager wordt gemonteerd.
• De fietsdrager moet volgens de montagevoorschriften in elkaar worden gezet.
• Drager en fietsen moeten volgens de gebruiksaanwijzing worden gemonteerd.
• Er mogen geen wijzigingen worden aangebracht aan het product.
• De verlichting is bestemd voor een 12V-installatie.
• Controleer na de eerste gereden kilometers de bevestiging van fietsdrager en fietsen.
• Pas uw snelheid aan bij verkeersdrempels.
• Gebruik nooit sjorbanden of touwen om uw fiets extra vast te zetten, deze kunnen het frame van uw fiets onherstelbaar beschadigen.
• Let op! Als het mistachterlicht constant blijft branden als u uw fietsdrager aansluit, dan is de stekkerdoos van de auto niet conform de DIN aangesloten. Laat dit bij uw garage herstellen.

Controleer vóór u gaat rijden of:

• de fietsdrager goed op de trekhaak is bevestigd;
• de borgklem (second lock) juist is aangedraaid;
• de verlichting op de fietsdrager correct werkt;
• de twee lichtunits op de juiste breedte zijn ingesteld en in de borging zijn geklikt;
• er geen kabel los hangt;
• alle vleugelbouten van de wielgoten zijn aangedraaid;
• de frameklemmen goed zijn aangedraaid;
• alle wielen met de riempjes zijn vastgezet;
• er geen losse spullen op de fietsen of op de fietsdrager liggen;
• de sleutels uit de sloten zijn genomen.
• het mistachterlicht in de linker lichtunit zit.

Plaatsen fietsdrager voor montage

Tip: De montage van de fietsdrager is het eenvoudigst wanneer de fietsdrager op de kogel geplaatst is.

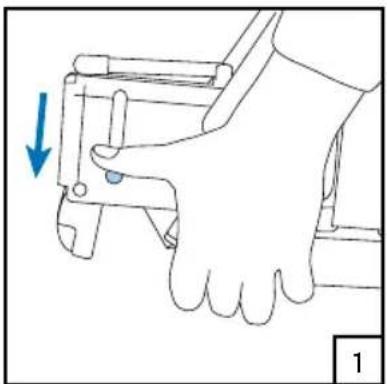

Fietsdrager op de kogel plaatsen 1, horizontaal aandraaien 2, hendel overbrengen 3, horizontaal vastdraaien 4; herhaal stap 2, 3 en 4.

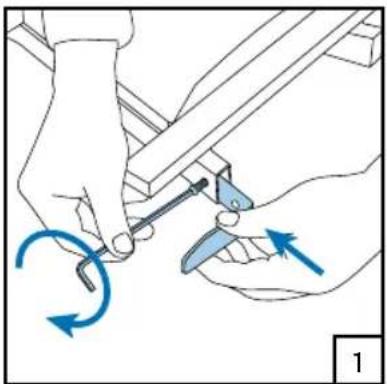

Beugels monteren 1,2,3 kap plaatsen □, bouten inbrengen □, afstandsbussen plaatsen □, lichtbak positioneren en aandraaien 5.

Montage kentekenplaat

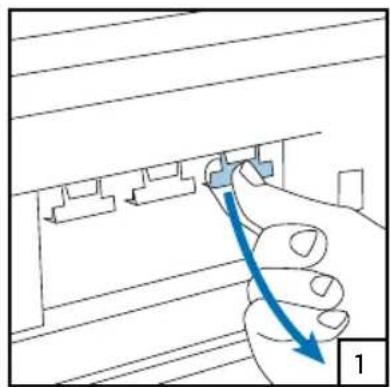

Clips afbreken 12,3 clips plaatsen □, nummerbord inschuiven □.

RESERVE

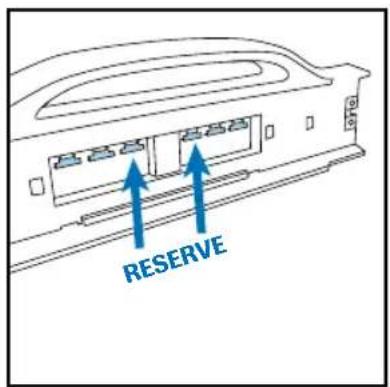

Korte Belgische kentekenplaat tot de eerste aanslag schuiven. Oostenrijkse kentekenplaat kan zonder nokjes worden gemonteerd.

Montage lichtunits

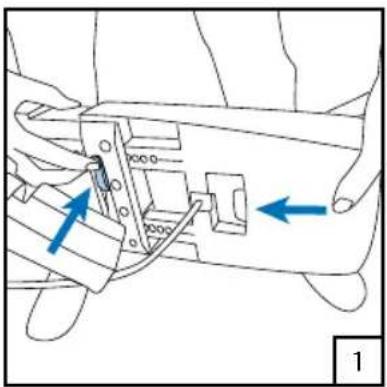

Lichunit inschuiven 1, breedte instellen (stapjes van 1 cm) 2, stekker aansluiten en verlichting controleren 3, overtollige kabel opbergen 4.

Autobreedte Uitschuiven per kant

Tot 1,80 m niet uitschuiven

Tot 1,84 m 2

e klik

Tot 1,88 m 4

e klik

Tot 1,92 m 6

e klik

Tot 1,96 m 8

e klik

Tot 2,02 m 11

e klik (= max)

De breedte van uw auto staat vermeld in het instructieboek van de auto.

Montage wielgoten

4 × 2 ×

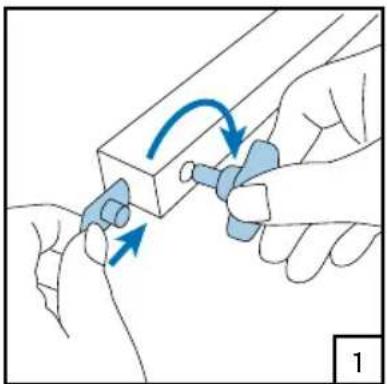

Flensmoer invoeren en vleugelbout erin vastdraaien 1, wielgoten invoeren met de clips riching de binnenzijde 2, vleugelbouten aandraaien 3.

Framebuis invoeren 1, klem van framebuis aandraaien op kartelgebied 2, stappen herhalen voor de tweede framebuis 3, buisklem monteren 4.

Gemonteerde drager plaatsen

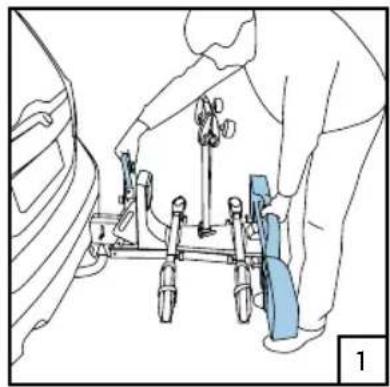

Wanneer de fietsdrager reeds gemonteerd is plaatst u hem als volgt 1.

Zet de drager op slot 2.

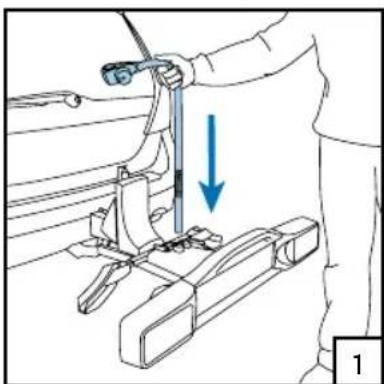

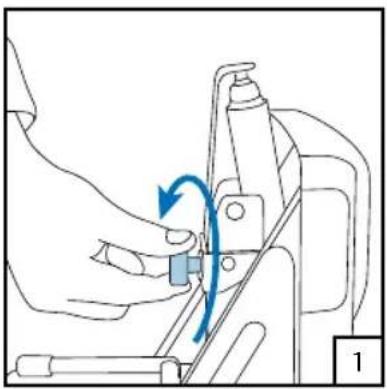

Borgklem (second lock) losdraaien 1, zwengel plaatsen 2, fietsdrager naar beneden draaien 3, eindpositie op de grond 4.

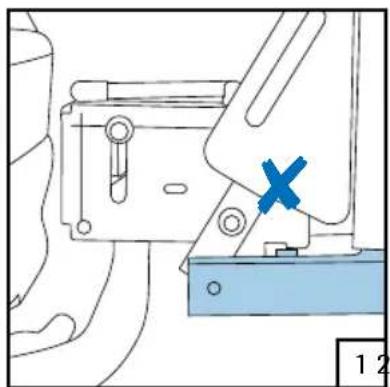

Bij de eerste keer omhoog brengen zonder fietsen, is de drager nog niet 'gezet'. Het basisframe valt dan soms niet in de borgopname 1. Hiervoor dient u tijdens het omhoog draaien druk uit te oefenen op de lichtbalk 2, zodat het basisframe in de borgopname valt 3.

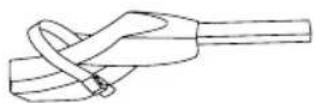

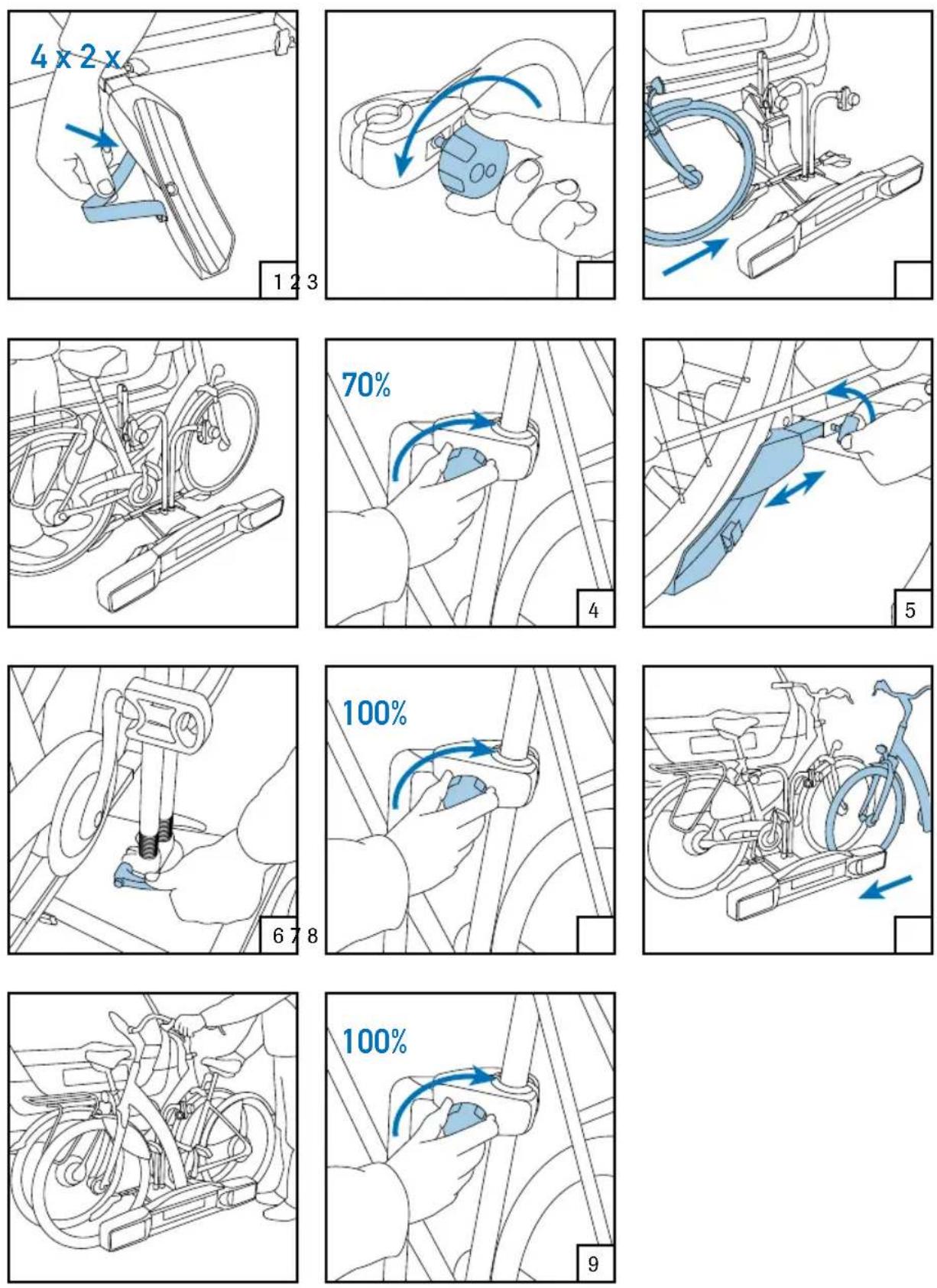

Riempje naar achter buigen en vastklemmen 1, frameklemmen losdraaien 2, eerste fiets oprijden aan bestuurderszijde 3, frameklemmen losvast aandraaien 4, wielgoten afstellen en vleugelbou- ten vastdraaien 5, framebuis vastdraaien 6, frameklem vastdraaien 7, tweede fiets oprijden 8, stappen 4 t/m 7 herhalen 9.

Drager omhoog brengen en borgen

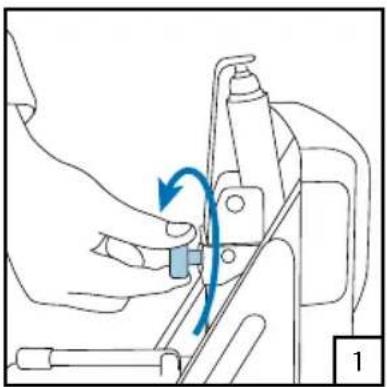

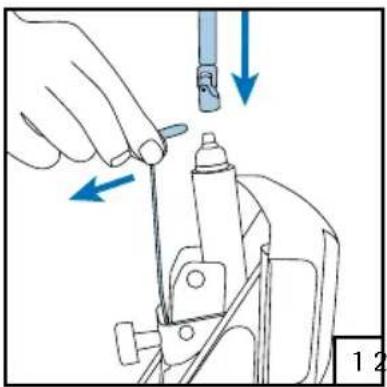

Zwengel plaatsen 1, fietsdrager omhoog draaien 2, eindpositie 3. Second lock vastdraaien 4, let op de vergrendeling van het second lock, wielbandjes vastzetten 5, frameklem op slot zetten 6.

Second lock losdraaien 1, let op de ontgrendeling van het second lock, zwengel plaatsen 2, fietsdrager omlaag draaien 3, fietsen loskoppelen en fietsen één voor één afnemen 4.

Op vertoon van het garantiebewijs en de aankoopbon geeft Twinny Load® zeven jaar garantie op de Twinny Load® fietsdrager, te rekenen vanaf de datum van aankoop, zoals vermeld op de aankoopbon.

De garantie bestaat uit gratis reparatie of vervanging van onderdelen in geval van materiaal- en constructiefouten.

De garantie gaat in nadat u het garantiebewijs heeft geactiveerd op de Twinny Load® website www.twinnyload.com of via het versturen van de bij het garantiebewijs geleverde antwoordkaart.

Voorwaarden:

• de fietsdrager moet volgens de bijgeleverde montagevoorschriften in elkaar zijn gezet;
• de fietsdrager moet volgens de bijgeleverde gebruiksaanwijzing op de auto worden gemonteerd;
• de fietsen moeten volgens de bijgeleverde gebruiksaanwijzing op de fietsdrager zijn geplaatst en vastgezet;
• er mogen geen wijzigingen worden aangebracht aan het product;
• elke verantwoordelijkheid voor persoonlijk letsel en/of schades aan eigendommen en hieruit voortvloeiende vermogensschades die zijn veroorzaakt door foutieve montage of foutief gebruik worden uitgesloten;
• er is geen garantie op defecten die veroorzaakt zijn door ongelukken, onwettig en ondeskundig gebruik van het voertuig of defecten aan het voertuig waarop de fietsdrager is gemonteerd;
• de garantietermijn wordt niet verlengd of vernieuwd door uitvoering van garantiewerkzaamheden;
• repareren of vervangen van het product binnen de gestelde garantietermijn is uitsluitend mogelijk voor de originele koper, volgens het aankoopbewijs;
• reclamaties dienen ingediend te worden op het aankoopadres dat op de aankoopbon staat vermeld. De fietsdrager, inclusief alle bijgeleverde onderdelen, moet op dit adres worden achtergelaten;
• de koper is verantwoordelijk voor de kosten van het retourneren en weer afhalen van het product en/of onderdelen op het aankoopadres;
• de garantie vervalt indien de fietsdrager onvoorzichtig en onjuist is behandeld of slecht is onder-houden, ter beoordeling Twinny Load ^ ;
• de garantie vervalt indien het serienummer is gewijzigd, beschadigd of verwijderd. De fietsdrager moet voldoen aan de technische specificatie;
• de garantie vervalt indien er geen aankoopbon is, de bon is gewijzigd of onleesbaar;
• defecten ten gevolge van slijtage bij normaal gebruik, ter beoordeling van Twinny Load®, vallen niet onder de garantie.

Disclaimer

Niet onder de garantie vallen niet door Twinny Load ^ gemonteerde materialen. De aansprakelijkheid van de fabrikant uit hoofde van de overeenkomst is nadrukkelijk beperkt tot de nakoming van de in dit bewijs omschreven garantieverplichtingen. Elke vordering tot schadevergoeding, behoudens die ter zake van het niet nakomen van garantieverplichtingen, is uitgesloten. Met inachtneming van de dwingendrechtelijke bepalingen inzake (product-)aansprakelijkheid, kunnen nimmer meer rechten worden ontleend ter zake van enig bedrijfs- of gevolgschade, of welke (persoonlijke) schade dan ook, die zou voortvloeien uit defecten aan door Twinny Load ^ geleverde materialen of uitgevoerde werkzaamheden.
