GEBRUIKSAANWIJZING Swing C-XL Twinny Load
Montagevoorschrift en gebruiksaanwijzing
Noteer voor uw eigen administratie:
Type drager:
Traditional C
Traditional CK
□ Swing CK
□ Swing FK
Ergo CK
Ergo FE
Quattro
Off-Road
Hartelijk gefeliciteerd met de aanschaf van uw nieuwe Twinny Load® fietsdrager. U kunt er nu zorgeloos met de auto en fietsen op uit trekken. Gewoon, lekker actief zijn en nieuwe routes verkennen. We wensen u veel plezier met uw nieuwe fietsdrager.
Op het typeplaatje van de trekhaak wordt de maximaal toelaatbare kogeldruk aangegeven. Het gewicht van de fietsdrager en fietsen samen mag niet hoger zijn dan deze kogeldruk. Het gewicht van de fietsdrager met fietsen mag de 75 kg nooit overschrijden. Het gewicht van de Twinny Load® Off-Road is 15,2 kg. Het gewicht van uw fiets kunt u in het bijgeleverde boekje bij uw fiets of wellicht via internet vinden.
Verlichting
De verlichting van de fietsdrager is 12V.
Wettelijke eisen
De wettelijke eisen die in Europa gelden voor het vervoer van fietsen op een fietsdrager vindt u op www.twinnyload.com.
Kwaliteit
Alle dragers zijn ontworpen en geproduceerd volgens de hoogste kwaliteitsstandaard. Stabiliteit, flexibiliteit, gebruiksvriendelijkheid, goede rijeigenschappen en een lange levensduur staan bij ons voorop.
Schoonhouden
Maak de drager na gebruik schoon en zorg er voor dat hij vrij is van pekel- en dieselaanslag.
Opbergen
Berg de drager altijd droog op.
Accessoires
Er zijn verschillende accessoires voor uw fietsdrager te verkrijgen. Zie voor een compleet overzicht www.twinnyload.com of laat u informeren op uw aankoopadres.
Gereedschap
Voor het monteren en instellen van de fietsdrager heeft u nodig:
- 1 x 6 mm inbussleutel
- 1 x steeksleutel 13 mm
- 2 x steeksleutel 10 mm
Onderdelen Twinny Load® Off-Road
- 1 x drager
- 4 x moeren lichtbalk
- 4 x bouten crankhouders
- 4 x wielgoten
- 4 x sluitringen lichtbalk
- 1 x adapterplaat
- 1 x hangslot
- 2 x crankstaanders
- 4 x vleugelbouten
- 1 x lichtbalk
- 2 x crankklem
- 4 x flensmoeren
- 2 x lichtunits
- 4 x sluitringen
- 2 x klemmetjes
- 13/7-polige adapter (bij 13-polige stekker)
crankstaanders - 2 x wiggen
- 4 x bouten lichtbalk
- 4 x moeren
- 1 x inbussleutel 6 mm
crankstaanders - garantiekaart
Waarschuwingen
- Ontvet altijd de kogel van de trekhaak vóór de fietsdrager wordt gemonteerd.
- De fietsdrager moet volgens de montagevoorschriften in elkaar worden gezet.
- Drager en fietsen moeten volgens de gebruiksaanwijzing worden gemonteerd.
- Er mogen geen wijzigingen worden aangebracht aan het product.
- De verlichting is bestemd voor een 12V-installatie.
- Controleer na de eerste gereden kilometers de bevestiging van fietsdrager en fietsen.
- Pas uw snelheid aan bij verkeersdrempels.
- Gebruik nooit sjorbanden of touwen om uw fiets extra vast te zetten, deze kunnen het frame van uw fiets onherstelbaar beschadigen.
- In principe past een elektrische fiets op een Twinny Load fietsdrager. Dit is afhankelijk van het merk en type elektrische fiets. Op onze website vindt u een pastabel onder de button 'Handleidingen'.
- Let op! Als het mistachterlicht constant blijft branden als u uw fietsdrager aansluit, dan is de stekkerdoos van de auto niet conform de DIN aangesloten. Laat dit bij uw garage herstellen.
Controleer vóór u gaat rijden of:
- de fietsdrager goed op de trekhaak is bevestigd;
- de verlichting op de fietsdrager correct werkt;
- de twee lichtunits op de juiste breedte zijn ingesteld en in de borging zijn geklikt;
- er geen kabel los hangt;
- alle vleugelbouten van de wielgoten zijn aangedraaid;
- de klemmen op de trapperarm van de fietsen goed zijn aangedraaid;
- alle wielen met de riempjes zijn vastgezet;
- de grendel van het kantelmechaniek in het gat zit en is geblokkeerd;
- er geen losse spullen op de fietsen of op de fietsdrager liggen;
- de sleutels uit de sloten zijn genomen;
- het mistachterlicht in de linker lichtunit zit.
Monteren crankstaanders

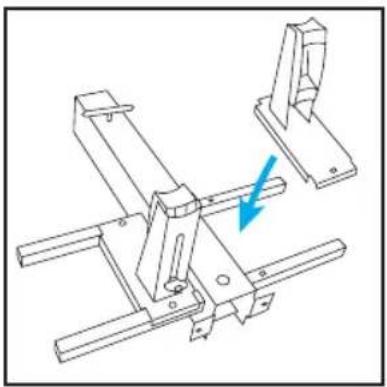

Plaats de 2 crankstaanders, volgens tekening, om en om op de drager.

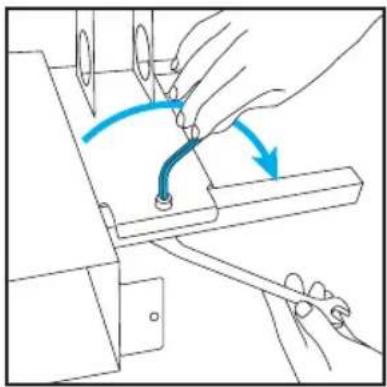

Bevestig de crankstaanders door de 4 bouten vast te draaien met een steeksleutel van 13 mm en een inbussleutel 6 mm.
Monteren klemmetje
De klemmetjes dienen ter bevestiging van de lichtunit in opbergstand.


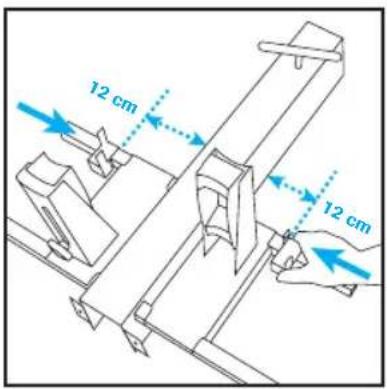

12 cm 12 cmSchuif de klemmetjes op de drager op 12 cm afstand vanaf de middenbalk

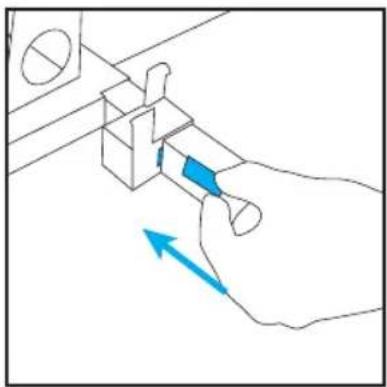

Schuif de wiggen in de klemmetjes om ze te vergrendelen.
Monteren lichtbalk

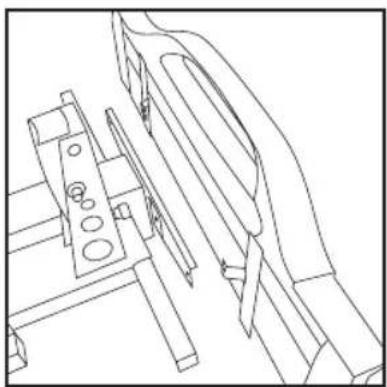

Plaats de adapterplaat op de drager. Draai de bouten vast met behulp van 2 steeksleutels van 10 mm.
Plaats de lichtbalk voor de adapterplaat.

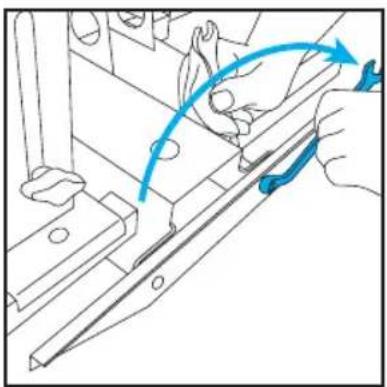

Bevestig de lichtbalk aan de adapterplaat door de bouten vast te draaien met behulp van 2 steeksleutels van 10 mm.
Monteren kentekenplaat

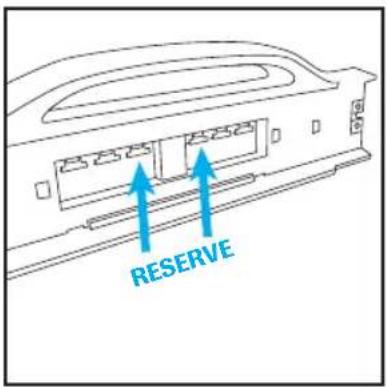

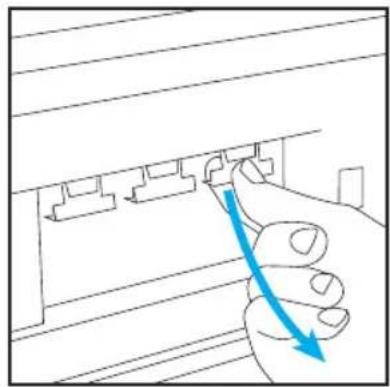

Breek 4 nokjes uit de lichtbalk en plaats deze in de uitsparingen.
Let op! Korte Belgische kentekenplaat tot de eerste aanslag schuiven. Oostenrijkse kentekenplaat kan zonder nokjes worden gemonteerd.

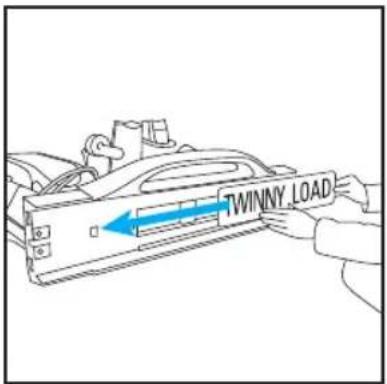

Schuif de kentekenplaat in de lichtbalk, tot de tweede aanslag.
Montage wielgoten

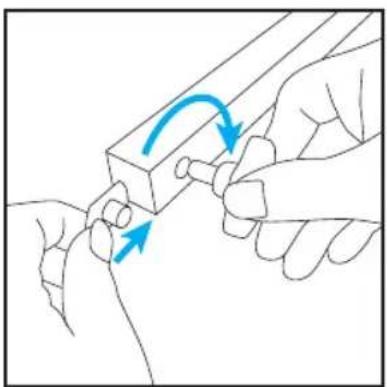

Stop de flensmoer in de wielgoot en draai de vleugel- bout erop vast.
Monteer de vier wielgoten met de clips naar binnen.
Vervolg op volgende pagina.
Vervolg montage wielgoten

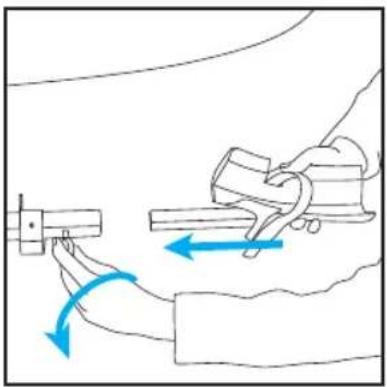

Trek aan de vleugelbout en draai hem zover los dat de wielgoot in de koker past. Wielgoot tot halverwege inschuiven en vleugelbout aandraaien.
Montage fietsdrager
Draai de spindel zover open dat met de pal aan de zijkant de klemdelen naar beneden kunnen worden gedrukt.

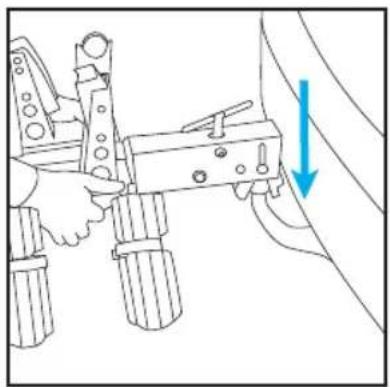

Plaats de fietsdrager op de trekhaak en duw de drager naar beneden.

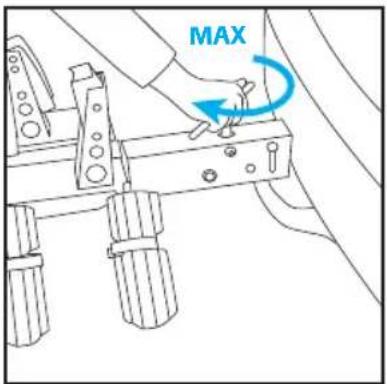

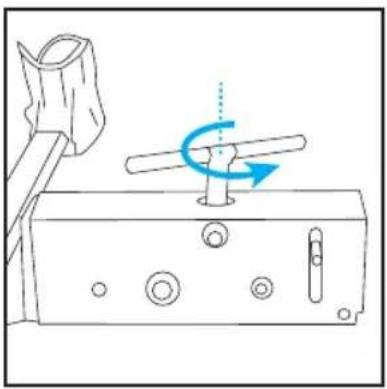

de spindel goed aan te draaien. Houd de fietsdrager hierbij horizontaal.

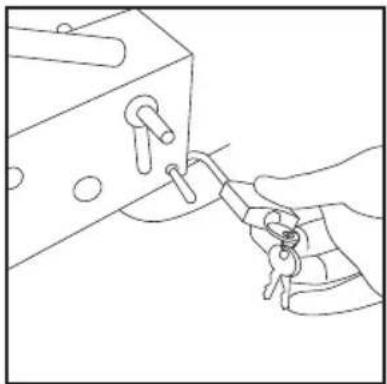

Zet de fietsdrager op slot.Zet hem vast door
Montage lichtunits

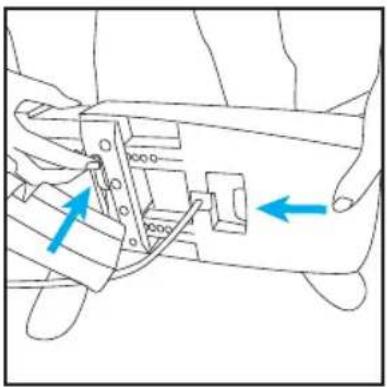

Plaats de lichtunits in de lichtbalk, druk de rode ontgrendeling in en schuif ze naar binnen.


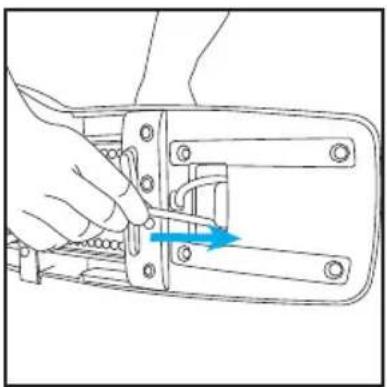

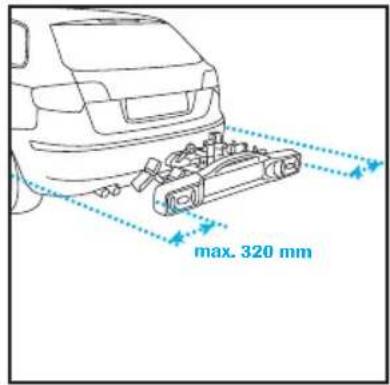

max. 320 mmInstelling breedte: druk de rode ontgrendeling in en schuif de lichtunits in stapjes van 1 cm naar buiten.
Autobreedte Uitschuiven per kant
Tot 1,80 m niet uitschuiven
Tot 1,84 m 2
e klik
Tot 1,88 m 4
e klik
Tot 1,92 m 6
^e klik
Tot 1,96 m 8
e klik
Tot 2,02 m 11
^e klik (=max)
De breedte van uw auto staat vermeld in het instructieboek van de auto.
Sluit de stekker aan en controleer de verlichting.
Schuif de wielgoten tot halverwege uit en zet ze vast.

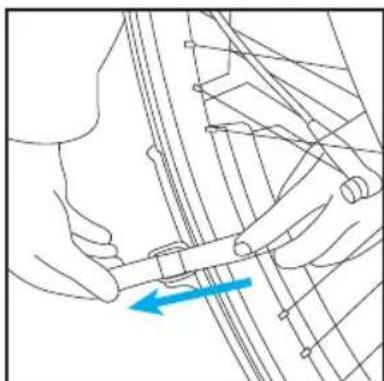

Maak de riempjes los en draai ze naar beneden.

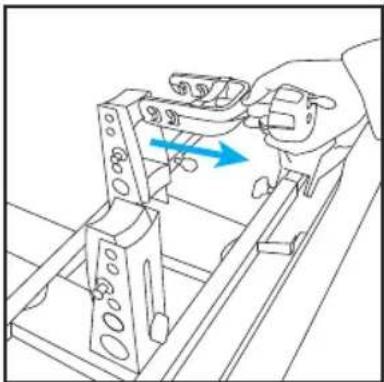

Verwijder de klem van de houder.

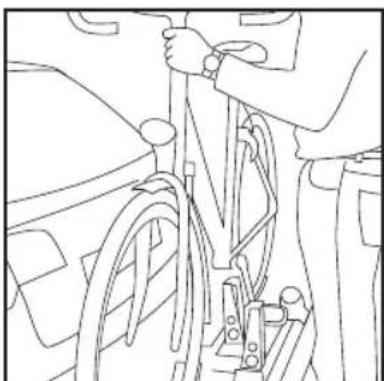

Plaats de eerste fiets in de wielgoten, het dichtst bij de auto, met het stuur naar links en de linker trapper naar beneden.
Positioneer de trapperarm voor de houder. Haak de klem over de uitstekende stalen nokken. Draai hem nog niet vast.
e houder. Haak de klem over de hem nog niet vast.


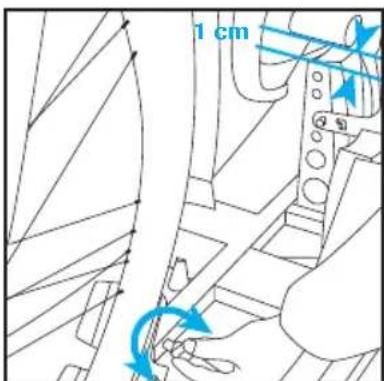

1 cmVerstel de wielgoten zodanig dat de fiets ongeveer 1 cm boven de houder zweeft. Uitschuiven = fiets omhoog; naar binnen schuiven = fiets omlaag.

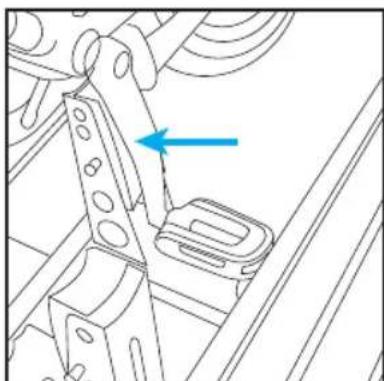

Zet de riempjes vast. Verstel de houder zodanig dat
hij tegen de trapperarm aan ligt en de fiets rechtop staat.
Vervolg fietsen plaatsen
Plaats de tweede fiets met de linker trapper naar beneden op dezelfde manier met het stuur naar rechts.

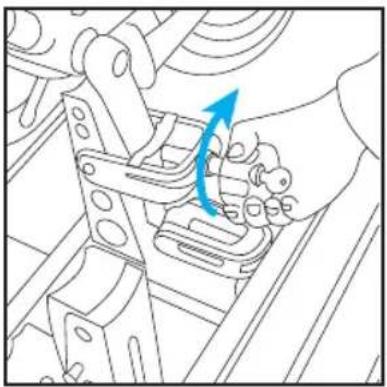

Draai de klem vast. Zet de klem op slot.
Extra instellingen

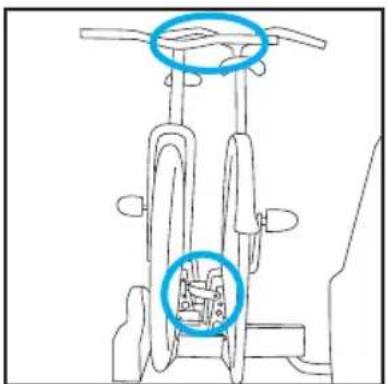

Fietsen raken elkaar. Fiets raakt achterklep van de auto.
Fiets raakt achterklep: verstel de houder zodanig dat de fiets de achterklep niet meer raakt. Fietsen raken elkaar: verstel de houders zodanig dat beide fietsen schuin naar buiten staan.

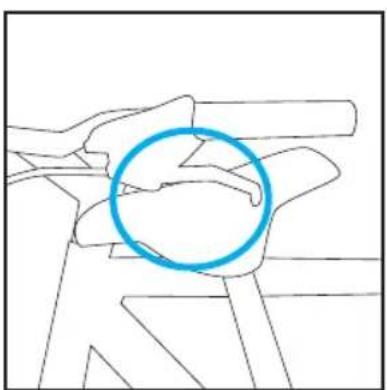

Stuur raakt zadel van de andere fiets.
Door de wielgoten voor en achter een paar cm te verstellen kantelen de fietsen een beetje en raken elkaar niet meer.
Trapperarm is te hoog voor houder, klem past niet, fietsstandaard zit in de weg.

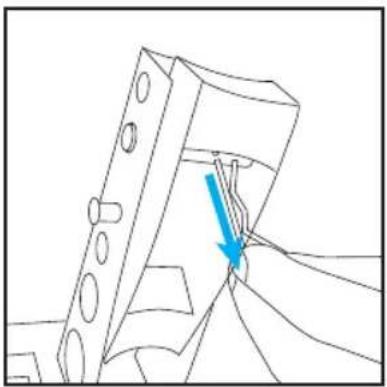

Monteer de houder één positie hoger door de borgclip uit de as te trekken en vervolgens de as en houder in de hogere positie te monteren en de borgclip weer aan te brengen.

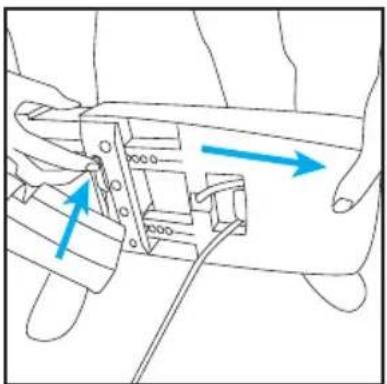

Druk de rode ontgrendeling in en schuif de lichtunit uit de lichtbalk.

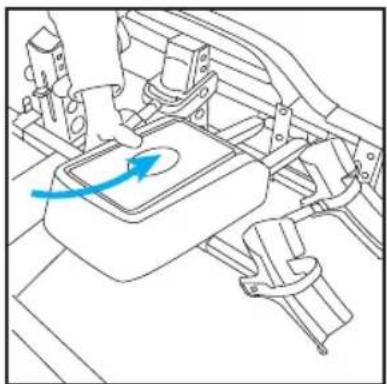

Positioneer de uitstekende geleidingen van de lichtunit in de achterzijde van de lichtbalk.


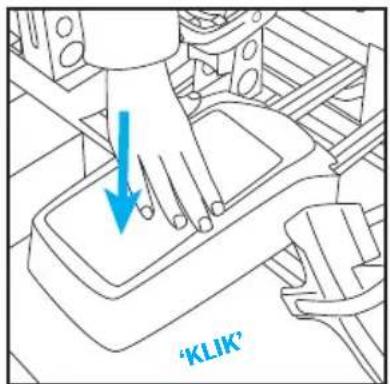

'KLIK'Duw de lichtunit naar beneden in de klem.
Garantie
Op vertoon van het garantiebewijs en de aankoopbon geeft Twinny Load zeven jaar garantie op de Twinny Load ^ fietsdrager, te rekenen vanaf de datum van aankoop, zoals vermeld op de aankoopbon.
De garantie bestaat uit gratis reparatie of vervanging van onderdelen in geval van materiaal- en constructiefouten.
De garantie gaat in nadat u het garantiebewijs heeft geactiveerd op de Twinny Load® website www.twinnyload.com of via het versturen van de bij het garantiebewijs geleverde antwoordkaart.
Voorwaarden:
- de fietsdrager moet volgens de bijgeleverde montagevoorschriften in elkaar zijn gezet;
- de fietsdrager moet volgens de bijgeleverde gebruiksaanwijzing op de auto worden gemonteerd;
- de fietsen moeten volgens de bijgeleverde gebruiksaanwijzing op de fietsdrager zijn geplaatst en vastgezet;
- er mogen geen wijzigingen worden aangebracht aan het product;
- elke verantwoordelijkheid voor persoonlijk letsel en/of schades aan eigendommen en hieruit voortvloeiende vermogensschades die zijn veroorzaakt door foutieve montage of foutief gebruik worden uitgesloten;
- er is geen garantie op defecten die veroorzaakt zijn door ongelukken, onwettig en ondeskundig gebruik van het voertuig of defecten aan het voertuig waarop de fietsdrager is gemonteerd;
- de garantietermijn wordt niet verlengd of vernieuwd door uitvoering van garantiewerkzaamheden;
- repareren of vervangen van het product binnen de gestelde garantietermijn is uitsluitend mogelijk voor de originele koper, volgens het aankoopbewijs;
- reclamaties dienen ingediend te worden op het aankoopadres dat op de aankoopbon staat vermeld. De fietsdrager, inclusief alle bijgeleverde onderdelen, moet op dit adres worden achtergelaten;
- de koper is verantwoordelijk voor de kosten van het retourneren en weer afhalen van het product en/of onderdelen op het aankoopadres;
- de garantie vervalt indien de fietsdrager onvoorzichtig en onjuist is behandeld of slecht is onder-houden, ter beoordeling Twinny Load;
- de garantie vervalt indien het serienummer is gewijzigd, beschadigd of verwijderd. De fietsdrager moet voldoen aan de technische specificatie;
- de garantie vervalt indien er geen aankoopbon is, de bon is gewijzigd of onleesbaar;
- defecten ten gevolge van slijtage bij normaal gebruik, ter beoordeling van Twinny Load, vallen niet onder de garantie.
Disclaimer
Niet onder de garantie vallen niet door Twinny Load gemonteerde materialen. De aansprakelijkheid van de fabrikant uit hoofde van de overeenkomst is nadrukkelijk beperkt tot de nakoming van de in dit bewijs omschreven garantieverplichtingen. Elke vordering tot schadevergoeding, behoudens die ter zake van het niet nakomen van garantieverplichtingen, is uitgesloten. Met inachtneming van de dwingendrechtelijke bepalingen inzake (product-)aansprakelijkheid, kunnen nimmer meer rechten worden ontleend ter zake van enig bedrijfs- of gevolgschade, of welke (persoonlijke) schade dan ook, die zou voortvloeien uit defecten aan door Twinny Load geleverde materialen of uitgevoerde werkzaamheden.
