BEDIENUNGSANLEITUNG BikElift 2010 Twinny Load

Montage- und Gebrauchsanleitung

Der BikE-Lift wurde entwickelt von

Bitte notieren Sie zur eigenen Erinnerung:

Trägertyp:

□ Twinny Load BikE-Lift

Serienummer:

Kaufdatum: ____

Wir gratulieren Ihnen zum Kauf Ihres neuen Fahrradträgers von BikE-Lift.

Sie können jetzt unbesorgt mit dem Auto und Ihren Fahrrädern losziehen. Zugleich sportlich aktiv sein und neue Wege erkunden. Wir wünschen Ihnen viel Spaß mit Ihrem neuen Fahrradträger.

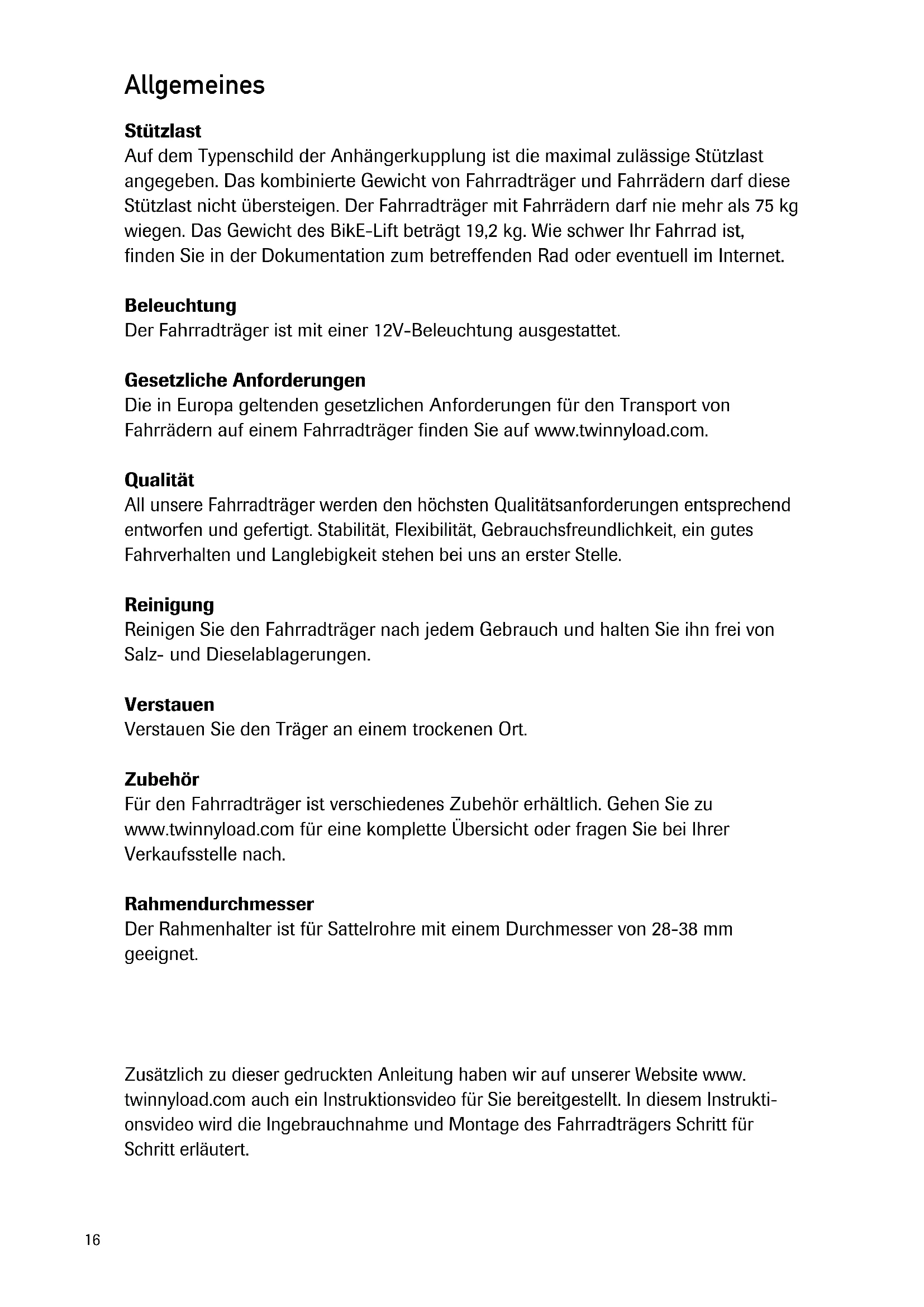

Auf dem Typenschild der Anhängerkupplung ist die maximal zulässige Stützlast angegeben. Das kombinierte Gewicht von Fahrradträger und Fahrrädern darf diese Stützlast nicht übersteigen. Der Fahrradträger mit Fahrrädern darf nie mehr als 75 kg wiegen. Das Gewicht des BikE-Lift beträgt 19,2 kg. Wie schwer Ihr Fahrrad ist, finden Sie in der Dokumentation zum betreffenden Rad oder eventuell im Internet.

Beleuchtung

Der Fahrradträger ist mit einer 12V-Beleuchtung ausgestattet.

Gesetzliche Anforderungen

Die in Europa geltenden gesetzlichen Anforderungen für den Transport von Fahrrädern auf einem Fahrradträger finden Sie auf www.twinnyload.com.

Qualität

All unsere Fahrradträger werden den höchsten Qualitätsanforderungen entsprechend entworfen und gefertigt. Stabilität, Flexibilität, Gebrauchsfreundlichkeit, ein gutes Fahrverhalten und Langlebigkeit stehen bei uns an erster Stelle.

Reinigung

Reinigen Sie den Fahrradträger nach jedem Gebrauch und halten Sie ihn frei von Salz- und Dieselablagerungen.

Verstauen

Verstauen Sie den Träger an einem trockenen Ort.

Zubehör

Für den Fahrradträger ist verschiedenes Zubehör erhältlich. Gehen Sie zu www.twinnyload.com für eine komplette Übersicht oder fragen Sie bei Ihrer Verkaufsstelle nach.

Rahmendurchmesser

Der Rahmenhalter ist für Sattelrohre mit einem Durchmesser von 28-38 mm geeignet.

Zusätzlich zu dieser gedruckten Anleitung haben wir auf unserer Website www.twinnyload.com auch ein Instruktionsvideo für Sie bereitgestellt. In diesem Instruktionsvideo wird die Ingebrauchnahme und Montage des Fahrradträgers Schritt für Schritt erläutert.

Bestandteile des BikE-Lift

- 1 Träger

- 1 Lichtbalken 13/7-polig

- 1 Beutel Einzelteile

- 1 Abdeckung

- 4 Radkufen (2 links, 2 rechts)

- 2 Greifarme

- 1 Schwengel

- 1 Bügelschloss

- 1 Garantiekarte

Sicherheitshinweise

• Die Spindel immer mit dem mitgelieferten Schwengel bedienen.
• Vor Montage des Fahrradträgers muss die Kugel der Anhänger kupplung immer erst entfettet werden.
• Der Fahrradträger muss den Montageanweisungen gemäß montiert werden.
• Träger und Fahrräder müssen der Gebrauchanweisung gemäß angebracht werden.
• Es dürfen keine Änderungen am Produkt vorgenommen werden.
• Die Beleuchtung ist für eine 12V-Anlage vorgesehen.
• Überprüfen Sie nach einigen Kilometern den festen Sitz des Fahrradträgers und der Fahrräder.
• Passen Sie bei Bodenwellen die Geschwindigkeit an.
• Das Fahrrad darf nie zusätzlich mit Zurrgurten oder Seilen befestigt werden, da diese irreparable Schäden am Fahrradrahmen verursachen können.
• Achtung! Wenn die Nebelschlussleuchte beim Anschließen des Fahrradträgers anhaltend leuchtet, ist die Steckdose des Wagens nicht DIN-konform angeschlossen. Lassen Sie dies in der Werkstatt reparieren.

Vor der Abfahrt muss Folgendes überprüft werden:

• Fester Sitz des Fahrradträgers auf der Anhänger kupplung.
• Fester Sitz der Fixierschraube.
• Ordnungsgemäße Funktion der Beleuchtung des Fahrradträgers.
• Beide Leuchteinheiten sind auf die richtige Breite eingestellt und in der Sicherung eingerastet.
• Keine loshängenden Kabel.
• Alle Flügelschrauben der Radkufen sind fest angezogen.
• Fester Sitz der Klemmen an den Pedalarmen der Fahrräder.
• Alle Räder sind mit den Radriemen festgesetzt.
• Auf den Fahrrädern oder dem Träger befinden sich keine losen Objekte.
• Die Schlüssel sind abgezogen.
• Die Nebelschlussleuchte befindet sich in der linken Leuchteinheit.

Anbringen des Fahrradträgers zur Montage

Tipp: Der Fahrradträger lässt sich am einfachsten montieren, wenn er auf der Kugel sitzt.

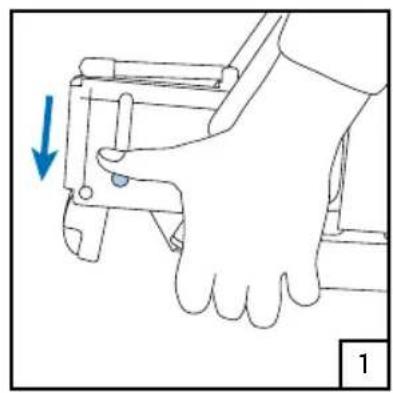

Fahrradträger auf die Kugel setzen 1, horizontal anziehen 2, Hebel umlegen 3, horizontal festziehen 4; Punkt 2, 3 und 4 wiederholen.

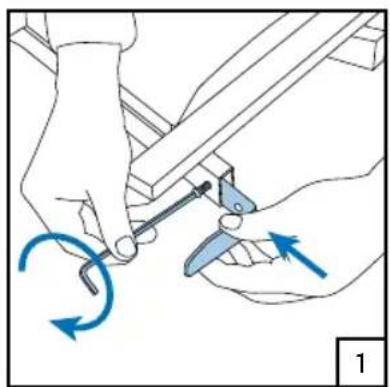

Halterungen montieren 1,2,3 Abdeckung anbringen , Schrauben einstecken , Distanzbuchsen anbringen 4 , Lichtbalken in Stellung bringen und festziehen 5 .

Montage des Nummernschilds

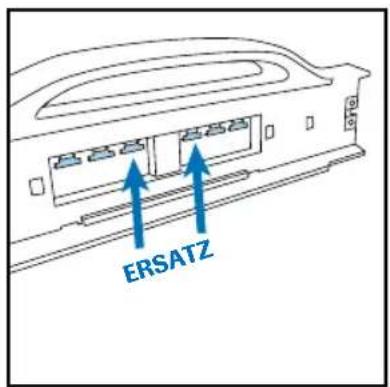

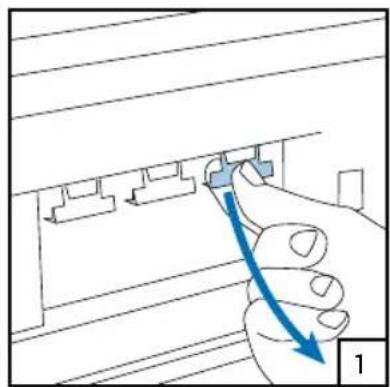

Vier Fixierstücke aus dem Lichtbalken herausbrechen 1, in die Aussparungen einsetzen 2. Nummernschild bis zum zweiten Anschlag in den Lichtbalken schieben 3.

ERSATZ

Kurzes belgisches Nummern- schild bis zum ersten Anschlag einschieben.

Österreichisches Nummern- schild kann ohne Fixierstücke montiert werden.

Montage der Leuchteinheiten

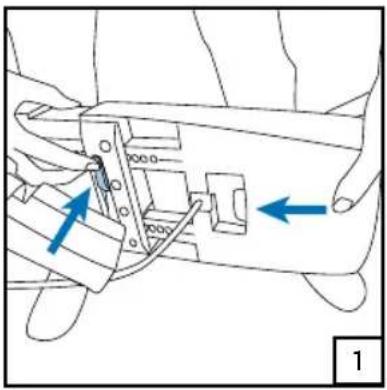

Leuchteinheiten in den Lichtbalken hineinschieben 1. Breiteneinstellung: Die Lichteinheiten zentimeterweise heraus-schieben 2. Stecker anschließen und die Beleuchtung überprüfen 3. Kabelüberschuss verstauen 4.

Fahrzeugbreite Auszug pro Seite

Bis 1,80 m nicht ausziehen

Bis 1,84 m 2. Klick

Bis 1,88 m 4. Klick

Bis 1,92 m 6. Klick

Bis 1,96 m 8. Klick

Bis 2,02 m 11. Klick (= Maximum)

Die Breite Ihres Wagens ist in der zugehörigen Betriebsanleitung angegeben.

Montage der Radkufen

4 × 2 × 2 ×

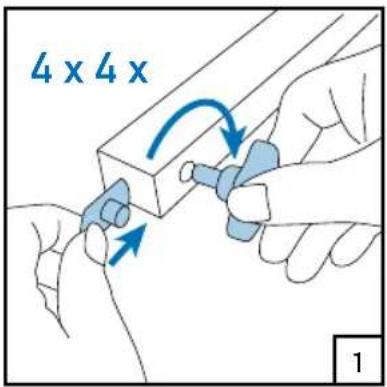

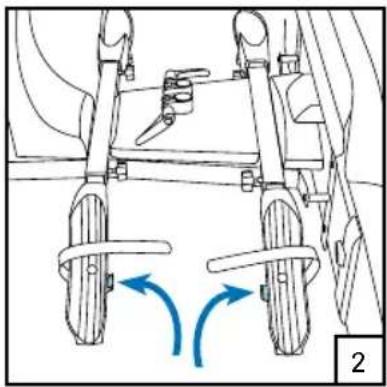

Flanschmutter einstecken und die Flügelmutter darin fest drehen 1, Radkufen mit den Clips nach innen anbringen 2, Flügelmuttern anziehen 3.

4 x 4 x 1

Montage der Greifarme

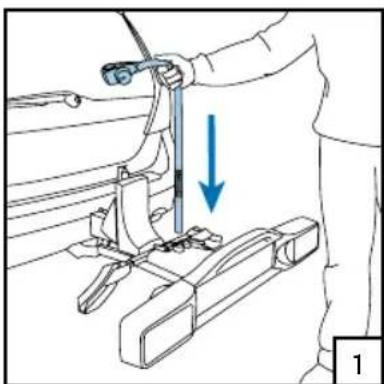

Greifarm einsetzen 1, Greifarmklemme auf dem gekerbten Bereich festdrehen 2, mit dem zweiten Greifarm wiederholen 3, Rohrklemme montieren 4.

Anbringen des montierten Trägers

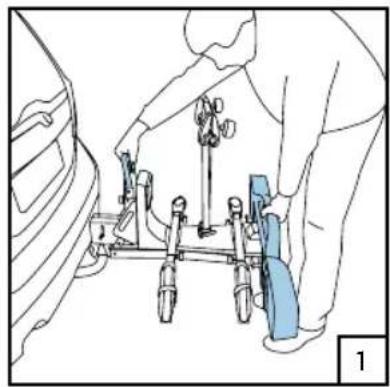

Wenn der Fahrradträger fertig montiert ist, muss er wie gezeigt angebracht werden 1.

Fahrradträger verriegeln 2.

Absenken des Trägers

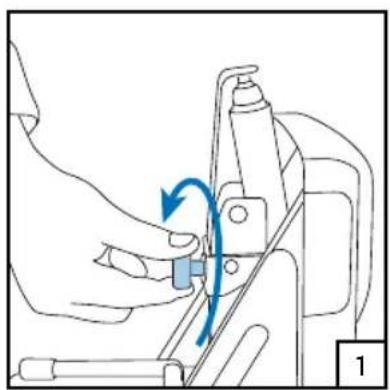

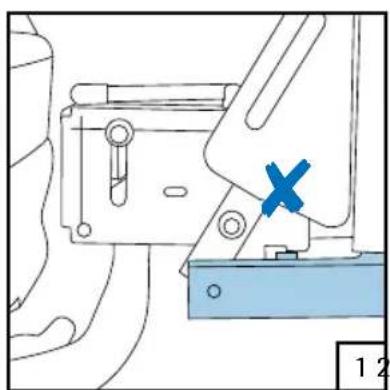

Fixierschraube lösen 1, Schwengel ansetzen 2, Fahrradträger nach unten drehen 3, Endstellung auf dem Boden 4.

Wenn der Träger das erste Mal ohne Fahrräder nach oben gebracht wird, ist er noch nicht ganz „ausjustiert“. Das Grundgestell fällt dann manchmal nicht in die Sicherungsaufnahme 1. Beim Hochdrehen muss darum Druck auf den Lichtbalken ausgeübt werden 2 damit dass Grundgestell in die Sicherungsaufnahme fällt 3.

Befestigung der Fahrräder

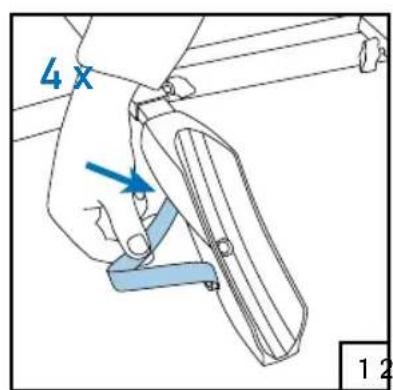

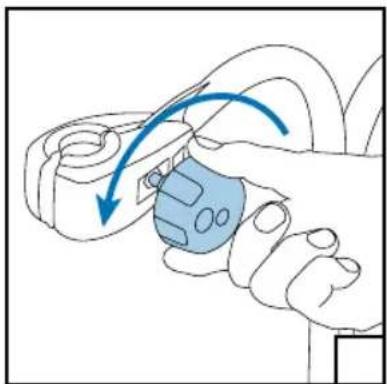

Riemen nach hinten biegen und festklemmen 1, Rahmenhalter lösen 2, das erste Rad auf der Fahrerseite auffahren 3, Rahmenhalter locker anbringen 4, Radkufen einstellen und Flügelschrauben festziehen 5, Greifarm festdrehen 6, Rahmenhalter festziehen 7, zweites Rad auffahren 8, Punkt 4 bis 7 wiederholen 9.

4 X 1 2

3

Heben und Sichern des Trägers

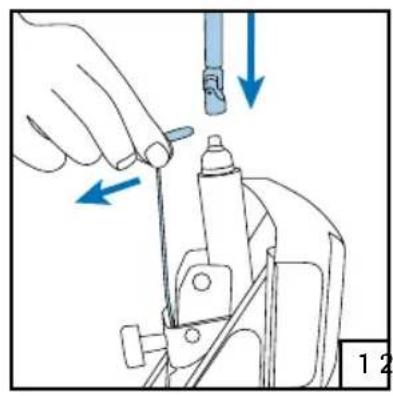

Schwengel ansetzen 1, Fahrradträger hochdrehen 2, Endstellung 3. Fixierschraube festdrehen 4, darauf achten, dass das Fixierschraube verriegelt ist, Radriemen befestigen 5, Rahmenhalter abschließen 6.

Abnehmen der Fahrräder

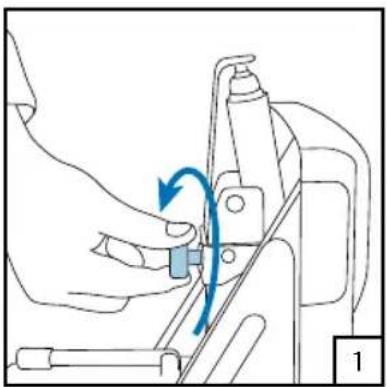

Fixierschraube lösen 1, darauf achten, dass das Fixierschraube entriegelt ist, Schwengel ansetzen 2, Fahrradträger hochdrehen 3, Fahrräder abkoppeln und eines nach dem anderen abnehmen 4.

1 Das Fahrzeug muss mit einer bauartgenehmigten Anhängekupplung ausgerüstet sein.
2 Die mindest zulässige Stützlast der Anhängekupplung muss gleich oder größer als 50 kg sein.
3 Die Kugel und Kugelstange müssen einteilig geschmiedet sein. Der Bereich zwischen Kugel und der Einspannstelle (Anbindung an das Querrohr, Aufnahmetasche bei abnehmbaren Kugelstangen) darf keine Schwächungen aufweisen (Bohrungen, Nuten, Anschweißteile, etc).
4 Der Kugelstangendurchmesser an der Anbringungsstelle der Klemmschelle muss mindestens 32 mm betragen.

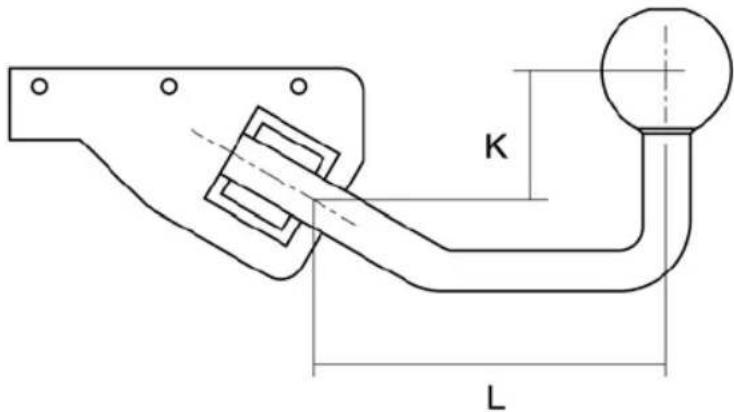

5 Die Kupplung muss einen Mindest - D-Wert haben, der sich in Abhängigkeit des hinteren Überstandes "L" und der Kröpfung "K" der Kugelstange (Vgl. Skizze) nach der unten aufgeführten Tabelle bestimmt.

K L

D-Werte in kN für Anhängekupplungen mit Stützlasten ab 50 kg

Die Ergebnisse der Festigkeitsberechnung sind als "D-Werte" in Abhängigkeit von geometrischen Bezugsgrößen der Anhängekupplung in der obigen Tabelle dargestellt.

Der aus der Tabelle zu entnehmende D-Wert der am Fahrzeug vorhandenen Anhängekupplung muss gleich oder kleiner sein, als der Wert, der auf dem Typenschild der Anhängekupplung angegeben ist. Falls auf dem Typenschild kein D-Wert angegeben ist, so berechnet sich dieser Wert aus den dort alternativ angegebene Werten von zulässiger Achslast (A) und zulässigem Gesamtgewicht des Zugfahrzeuges (G) nach folgender Formel:

6 Durch die Beladung des Heckträgers werden die Heckbeleuchtungseinrichtungen des Fahrzeuges ganz oder teilweise verdeckt. Der Träger ist daher mit einem Leuchtenträger ausgerüstet, der die vorgeschriebene Fahrzeugbeleuchtung und das amtliche Kennzeichen wiederholt. Die Sicht auf die hinteren Beleuchtungseinrichtungen entspricht den Vorschriften. Anbringungsvorschrift für das Kennzeichen:

Das Kennzeichen ist mittig zwischen den Kennzeichenleuchten zu montieren.

7 Fahrradträger für Fahrzeuge mit Erstzulassung vor dem 01.01.1987 können an einer 7 poligen Anhänger-Steckdose angeschlossen werden (Nebelschlussleuchte und Rückfahr-scheinwerfer brauchen nicht angeschlossen sein). Sie gelten in diesem Fall als „nicht betriebsbereit“ im Sinne des § 49a StVZO.

An Fahrradträgern für Fahrzeuge mit Erstzulassung ab 01.01.1987 bis 31.12.1990 muss der Rückfahrscheinwerfer zusätzlich betriebsbereit sein (7 polige Steckdose möglich bei Verzicht auf Dauerplus (Pol. 54g) bzw. Nebelschlussleuchte zugunsten des Rückfahrscheinwerfers). Zu dem Zeitpunkt der Erstzulassung des Fahrzeuges nicht vorgeschriebene, freiwillig installierte Leuchten brauchen am Träger nicht wiederholt zu werden.

An Fahrradträgern für Fahrzeuge mit Erstzulassung ab 01.01.1991 müssen alle Leuchten betriebsbereit sein. Die serienmäßig am Fahrzeug vorhandenen Nebelschlussleuchten müssen sich selbsttätig aus- und bei ziehen des Steckers wieder einschalten. Hierzu muss ggf. ein besonderes Relais oder eine Steckdose mit Abschaltkontakt installiert werden (Empfehlung: 13 polige Steckdose).

8 Für die Befestigung und den Transport der Fahrräder gelten die Vorschriften der §§ 22 und 23 StVO. Deren Einhaltung obliegt dem Fahrzeugführer. Insbesondere müssen:

- die Fahrräder entsprechend der Montageanleitung mit den dafür vorgesehenen Teilen sicher befestigt werden.

- bei Beeinträchtigung der Sicht nach hinten geeignete Zusatzspiegel (z.B. Anhängerspiegel, rechter Außenspiegel) am Fahrzeug angebracht werden.

9 Bodenfreiheit

Durch den Heckgepäckträger reduziert sich der hintere Rampenwinkel des Fahrzeuges. Beim Befahren von Bodenunebenheiten kann es daher im Vergleich zum Serienzustand zu Bodenberührungen des Trägers kommen.

Fahrt mit Beladung:

Das Fahrverhalten des Fahrzeuges mit voll beladenem Heckträger gleicht dem bei voll beladenem Kofferraum. An Fahrzeugen, bei denen die Fahrräder nicht im Windschatten der Karosserie stehen, ist durch den „Spoilereffekt“ mit einer zusätzlichen Entlastung der Vorderachse zu rechnen. Die Fahrgeschwindigkeit sollte diesen Umständen angepasst werden. Auf Autobahnen sollte die Richtgeschwindigkeit nicht überschritten werden.

Gegen Vorlage dieser EBE (europäische Betriebserlaubnis) ist vom zuständigen Landratsamt bzw. Straßenverkehrsamt die Bewilligung für ein drittes, ungestempeltes Nummernschild zu erteilen.

Garantie

Auf Vorlage des Garantiescheins und des Kaufbelegs gewährt die Twinny Load ^® sieben Jahre Garantie auf den Twinny Load ^® -Fahrradträger ab dem Kaufdatum. Dabei gilt das auf dem Kaufbeleg angegebene Datum.

Die Garantie besteht aus der kostenlosen Reparatur oder einem kostenlosen Austausch von Bestandteilen im Fall von Material- und Konstruktionsfehlern.

Die Garantie gilt, sobald der Garantieschein auf der Website von Twinny Load ^® www.twinnyload.com oder durch Einsendung der zum Garantieschein gehörigen Antwortkarte aktiviert wurde.

Bedingungen:

- Der Fahrradträger muss den mitgelieferten Montageanweisungen gemäß montiert sein.

- Der Fahrradträger muss der mitgelieferten Gebrauchanweisung entsprechend auf dem Fahrzeug montiert werden.

- Die Fahrräder müssen der mitgelieferten Gebrauchsanweisung entsprechend auf dem Fahrradträger angebracht und befestigt werden.

- Es dürfen keine Änderungen am Produkt vorgenommen werden.

- Jegliche Haftung für durch falsche Montage oder Benutzung verursachte Personen- und/oder Geräteschäden und daraus entstehende Vermögensschäden wird ausgeschlossen.

- Schäden, die durch Unfälle, missbräuchliche und unsachgemäße Nutzung des Fahrzeugs oder Mängel am Fahrzeug, an dem der Fahrradträger montiert ist, verursacht wurden, sind von der Garantie ausgeschlossen.

- Garantiearbeiten verlängern die Garantiefrist nicht.

- Reparatur- oder Austauscharbeiten am Produkt innerhalb der Garantiefrist werden ausschließlich dem ursprünglichen Käufer gegen Vorlage des Originalkaufbelegs gewährt.

- Reklamationen sind der Verkaufsstelle an der auf dem Kaufbeleg angegebenen Adresse zu melden. Der Fahrradträger muss einschließlich aller mitgelieferten Teile an dieser Adresse zurückgelassen werden.

- Die Kosten für die Ablieferung und Abholung des Produkts und/oder der Teile bei der Verkaufsstelle sind vom Käufer zu tragen.

- Bei nach Ermessen Twinny Load® unsorgfältiger oder unsachgemäßer Behandlung oder unzureichender Wartung des Fahrradträgers verfällt die Garantie.

- Wenn die Seriennummer geändert, beschädigt oder entfernt wurde, verfällt die Garantie. Der Fahrradträger muss den technischen Daten entsprechen.

- Bei fehlendem, geändertem oder unleserlichem Kaufbeleg verfällt die Garantie.

- Schäden als Folge von nach Ermessen Twinny Load® normalem Verschleiß sind von der Garantie ausgeschlossen.

Haftungsausschluss

Teile und Zubehör, die nicht von der Twinny Load ^® montiert wurden, sind von der Garantie ausgeschlossen. Die Haftung des Herstellers im Rahmen des Vertrags beschränkt sich ausdrücklich auf die Einhaltung der in diesem Garantieschein beschriebenen Garantieverpflichtungen. Jeglicher Schadensersatzanspruch, mit Ausnahme von Ansprüchen bezüglich nicht nachgekommener Garantieverpflichtungen, ist ausgeschlossen. Unter Beachtung der zwingenden gesetzlichen Bestimmungen bezüglich der (Produkt-) Haftung können aufgrund von Betriebs- oder Folgeschäden oder jeglicher anderer (persönlicher) Schäden, die aus Mängeln an von der Twinny Load ^® gelieferten Teilen bzw. geliefertem Zubehör oder durchgeführten Arbeiten entstanden sein sollen, keinerlei Rechte geltend gemacht werden. Für die vorliegenden Garantiebestimmungen gelten die allgemeinen Liefer- und Zahlungsbedingen in der von der Twinny Load ^® bei der Industrie- und Handelskammer Veluwe en Twente unter Nummer 3302 hinterlegten Fassung. Ein Exemplar dieser Bedingungen ist für Kunden auf Anfrage einmalig kostenlos erhältlich.
