GEBRUIKSAANWIJZING BSerie PDAB1000 Power Dynamics

Veiligheidsinformationatie

WAARSCHUWING:

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, DIENT U DIT APPARAAT NIET BLOOT TE STEllen AAN REGEN OF VOCHT.

LET OP:

1. Wees voorzichtig met het netsnoor en beschadig deze Niet. Als het snoer kapot of beschadigd is, kan dit leiden tot electrische schokken of defecten. Als u de stekker uit het stopcontact neemt, trek dan Niet aan het snoer, maar aan de stekker.
2. Open de behuizing nooit, dit om elektrische schokken te voorkomen. Als er problemen zijn, neem dan contact op met uw dealer.
3. Plaats geen metalen objecten en mors geen vloeistof in het product. Dit kan leiden tot elektrische schokken of defecten.

CAUTION: Risk of electric shock. Do not open LET OP: Niet openen. Gevaar voor elektrische schok ATTENTION: Risque d'electrocution. Ne pas ouvrir ACHTUNG: Stromschlaggefahr. Nicht Offnen ADVARSEL: Ma ikke abnes. Risiko for elektrisk chok

Do not expose to rain / moisture
Niet in vochtige ruimtes gelebruiken
Tenir à l'abri de la pluie et de l'humidité
Vor Regen und Feuchtigkeit schützen
Ma ikke anwendes i vade/fugtige omgivelser

Belangrijke Veiligheidsinstrumenties

Lees de instructies - Alle veiligheids- en gebruikersinstrumenties要去en doorgelezen worden voor gebruik.
- Bewaar de instructies - Bewaar de veiligheids- en gebruikersinstrumenties voor toekomstig gebruik.
Lees de waarschuwingen aandachtig door - Houd u aan de voorschriften en waarschuwingen.
- Volg de instructies op - De gebruiker dient zich aan alle gebruikersinstrumenties te houden.
Water en vocht - Het product mag Niet gebruikt worden in de buurt van water - bv. bij een bad, wasmachine, wastafel, in een natte kelder, bij een zwembad, vochtige ruimtes, etc.
- Vervoer en standaards - Gebruik voor dit product alleen vervoermiddelen en standaards die door de fabrikant worden aanbevolen. Verplaats dit product met groe zorg; snel stoppen, teveel kracht en Niet vlakke ondergrond hunen er voor zorgen dat het product en het vervoermiddel gaan kantelen, wees dus voorzichtig!
- Hitte - Het product mag Niet gebruikt worden in de buurt van hittebronnen zoals radiatoren, fornuizen, boilers of andere apparaten (ook versterkers) die hitte produceren.
- Spanning - dit product mag alleen van die spanning worden voorzien zoals is aangegeven op het label aan dechterzijde. Bent u Niet zeker, neem dan contact op met uw dealer of lokaal energiebedrijf. Sluit het product alleén aan op een 220-240VAC / 50Hz geaard stopcontact, verbonden met een 10-16A meterkastgroep.
- Netsnoer - Deze dient op een zodanige manier te worden geplaatst dat er Niet overheen kan worden gelopen en deze nicht wordenbekneld door andere apparaten. Verwijder of plaats een stekker nooit met natte handen resp.uit en in het stopcontact.
- Reinigen - Het product mag alleen schoongemaakt worden op de manier die de fabrikant u aanbeveelt : Neem het af met een Licht vochtige doek. Tracht het product Niet schoon te make n met chemische oplossingen Voorkom dat er water/vloeistof in het product lekt.
- Het netsnoer moet zijn losgekoppeld van het stopcontact wonneer het product voor een langearend Niet gebruikt (gaat) worden(en).
Voorwerpen en vochtnname - Er moet met groe zorgvuldigheid op worden gelet dat er geen water of kleine voorwerpen door de openingsen van de behuizing van het product vallen. Dit kan leiden tot serieuze schade aan het product. Ook kan men een electrische schok krijgen. Dit is levensgevaarlijk!!
- Reparaties - Het product dient door gekwalificeerde personen te worden gerepareerd als o.a.:

A. Het netsnoer kapot of beschadigd is; of
B. Er objcten of vocht in het product zichn gekomen; of
C. Het product is blotgesteld aan regen; of
D. Het product Niet meer normalaal functioneert, of de prestaties slecht zichn; of
E. Het product is geallen of de behuizing beschadigd is.

• Onderhoud - De gebruiker mag Niet meer onderhoud verrachten dan dat er in de veiligheidsinstructies staat. Verder onderhoud要去 worden verricht door gekwalificeerd personeel.
• Ventilatie - Gaten en openingsen in de behuizing zich aangebrachte voor ventilatie van het product. Dit vanwege het garanderen van goede resultaten en het tegengaan van overhitting. Blokkeer deze openingsen nooit door ze op een bed, tapijt, bank etc. teplaatsen. Plaats dit product nooit in een kast of rek, tenzij er goede ventilatie is en de voorschriften worden nageleefd.
• Bij sommige modellen is de stekker voorzien van een overspanningsbeveiliging ; bij verwang ing een identieke stekker monteren.
• Accessoires - Plaats dit product Niet op een onstabiele ondergrond, standaard, beugel, tafel of driepoot. Het product kan dan vallen en erge verwondingen verroorzaken aan personen, en het product kan zwaar worden beschadigd. Gebruik alleen accessoires die worden aangeraden door de fabrikant of worden verkocht in combinatie met het product. Monteren要去 geburen m.b.v. instructies van de fabrikant en met de door de fabrikant aangeraden bevestigingsmaterialien.
• Blikseminslag - Als het product een langearend Niet gebruikt worden, trek dan de stekker uit het stopcontact.evt. ook antennene of kabelsystemen. Dit za voorkomen dat er schade wordtveroorzaakt bij blinkseminslagen en piekspanningen op het elektriciteitsnet.
• Vervanging van onderdelen - Als er verwangende onderdelen nodig zijn, wees er dan zeker van dat de reparateur originele reserve onderdelen installeert, of onderdelen metdezelfde karakteristieken. Verkeerde verwisselingen können resulteren in brand, elektrische schokken, ongewenste straling of andere gezaren.
  Veiligheidscontrole - Na een reparatie of onderhoud van dit product door derden dient u de leverancier te vragen of\ deze het product wil gaan testen op veiligheid. Dit om vast te stellen dat het product in een goede staat verkeert en\ goed functioneert.
• Indien het product zo beschadigd is dat inwendige (onder)delen zichtaar+zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het product NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Als u het product eenijd lang Niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan;That het product eerst op kamertemperatuur komen alvorens het weer in werkig te stellen.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehonden met de waarvoort geldende richtlijnen en要去en de aanwijzingen/waarschuwingen worden gevolgd.
• Het product buiten bereik van kinderen honden.
• Gebruik geen overmatige kracht bij het bedieren van de schakelaars en knappen.
• Indien zowel de stekker en/of netsnoer als snoeringang in het product beschadigd zijn dient dit door een vakman hersteld te worden.
  In het product bevinden zich onder spanning staande onderdelen; openaarom NOoit dit product.
• Wonneer het product aan de muur bevestigd moet worden dient eerst zorgvuldig berekend te worden of het plateau en muurbeugels deze wel kunnen dragen. Kunt u het Niet berekenen schakel dan vakbekwaam personneel in.

Kenmerken

Power Dynamics Professionele stereo audio-versterkers geben u waar voor uw geld, zich ideaal voor de beginnende DJ en te gebruiken in cafés, Kantines, pubs, clubs, disco's enz., ze hebben de volgende kenmerken :

• Blauw LCD display
• Hoog uitgangsvermogen
• Buitengewone geluidskwaliteit
• Temperatuurbveiliging
• Stereo en Bridge Mode
• Signaal, Clip & Protect -indicator voor elk kanaal
  XLR & 6.3mm jack ingangen
  Luidspreker NL4 & schroefaansluitingen
• Temperatuur afhankelijkke ventilatoren

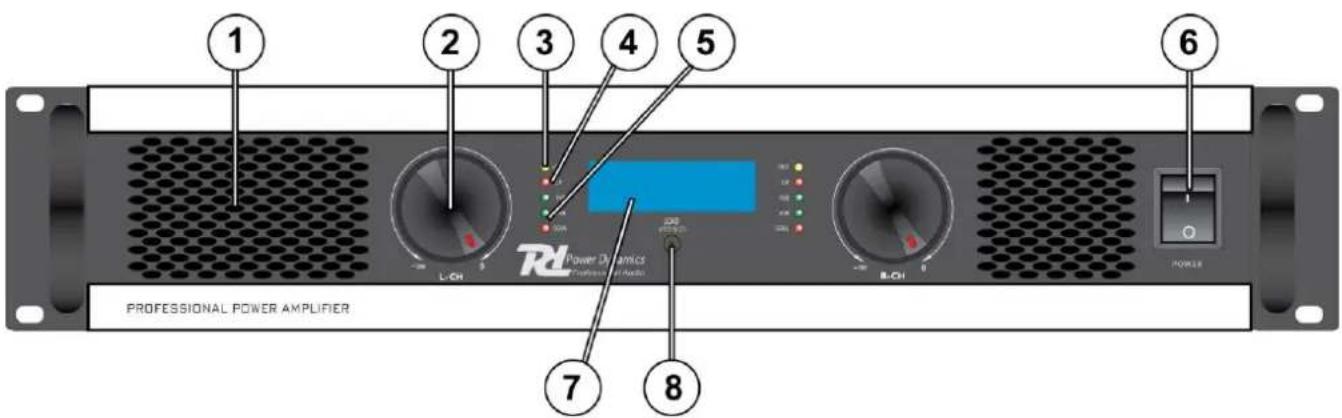

VOORZIJDE

1. Koeling.

Rooster voor geforceerde koeling van de luchtstroom.

2. Volume-regelaars.

Regelaars voor beiden kanalen. Wanner de clip individatoren (4) branden dienen de regelaars linksom te worden gedraaid.

3. Protect-indicator.

Wanner er iets defect raakt in de versterker za deze in protect mode gaan en zullen de LED(s) gaan branden. Oorzaak kan zijn: Slechte ventilatie, een lagere impedantie dan 4 Ohm, defeche ventilator(en), kortsluiting (ook in de bekabeling).

4. Clip-indicator.

Deze LEDs gaan branden wanner deversterker aan het maximum van z'n

vermogen zit, de versterker gaat dan verrormen. De volume regelaars dienen dan onmiddelijk maar een minimum positie gedraaid te worden. Soms gaan deze LEDs aan en uit, dit kan nog geen probleemহn.

5. Signal-indicatoren.

Deze LEDs goen aan wanner er audiosignalen aanwezig zich.

6. Netschakelaar.

Voor het inschakelen van de versterker. Altijd de volume regelaars op minimum zetten alvorens de versterker in te schakelen.

7. Blauw LCD Display.

8. Belasting 4/8 Ohm.

Selecteer de belasting die overeenkomt met de impedantie van de luidsprekers.

DISPLAY

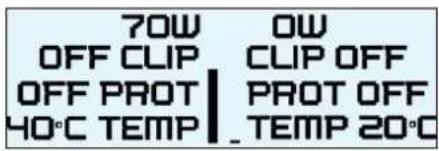

Standaard indicatie:

Lijn-1: Hier staat het uitgangsvermogen van beiden kanalen door de versterker berekent.

NB: Selecteer de juiste impedantie (toets 8 aan voorzijde)

Lijn-2: Als hier staat "CLIP ON" is het kanaal overbelast. Zet volumeregelaar(s) op een lager niveau.

Lijn-3: Als hier staat "PROTON" is het kanaal in protectie.

Lijn-4: Hier is de temperatuur van beiden kanalen weergegeven.

Bargraph: Het niveau (verticale balk) van het uitgangssignaal van beiden kanalen wordt in het midden van de LCD display weergegeven.

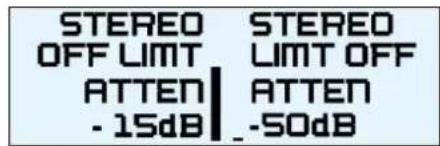

Weergave gedurende een paar seconden indien aan de volumeregelaar worden gedraaid:

Lijn-1: Mode STEREO of BRIDGE wordt hier weergegeven.

Lijn-2: Limiter (begrenzer) ON (Aan) of OFF (Uit).

Lijn-3 & 4: ATTEN = het ingangsniveau van beiden kanalen, deze worden in lijn 4 weergegeven.

Bargraph: Het niveau (verticale balk) van het uitgangssignaal van beiden kanalen worden in het midden van de LCD display weergegeven.

Gedurende een pau seconden wordt de uitgangsimpedantie weergegeven die met toets 8 worden ingesteld:

De versterker heeft deze instelling nodig om het uitgangsvermögen te berekenen.

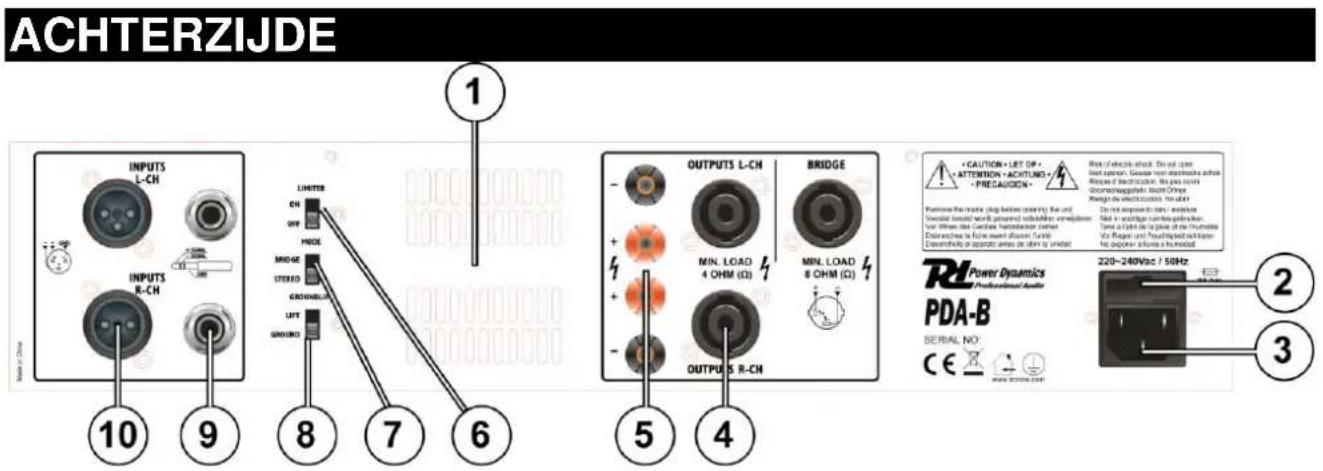

1. Ventilator-opening. Ventilator-opening voor het geforceerd koelen van de luchtstroom.
2. Zekeringhouser.
   Vervang de zekering algid door een exemplaar met een identieke waarde.
3. Netentree. Sluit het netsnoer eerst aan op de versterker en streek daarna pas de stekker in de wandcontactdoos (stopcontact).
4. NL4 uitgang. In stereo/mono mode is de uitgangs- impedantie 4 Ohm per kanaal. Pin +1 & +2 = + uitgang,Pin -1 & -2 = - uitgang
5. Schroefaansluitingen. Luidspreker-uitgangen:4 Ohm per kanaal. In bridge mode 8 Ohm.

6. Limiter schakelaar. Schakelaar voor automatische begrenzing van het signaal.

7. Mode Schakelaar.
   De versterker kent 3 verschilnde modes: stereo, bridge & parallel (mono): Stereo mode: Standaard Links / Rechts stereo mode.
   Bridge mode: Deze mode combineert beside versterkers met een uitgang, hetgeen resulteert in een dubbel uitgangs-verbogen op die uitgang. Het vermogen kan worden geregeld met de linker volume-regelaar 1.

8. Ground Lift Schakelaar. Om massa van het chassis te scheiden in geval van een aardlus (hum).
9. Gebalanceerde 6.3mm Stereo Jack - ingangen. Twee 6.3mm stereo jack -ingangen om een audiobron op aan te sluiten (mixer etc.).
10. Gebalanceerde XLR -ingangen. Twee 3-pin XLR -ingangen om een audiobron op aan te sluiten (mixer etc.).

Installatie

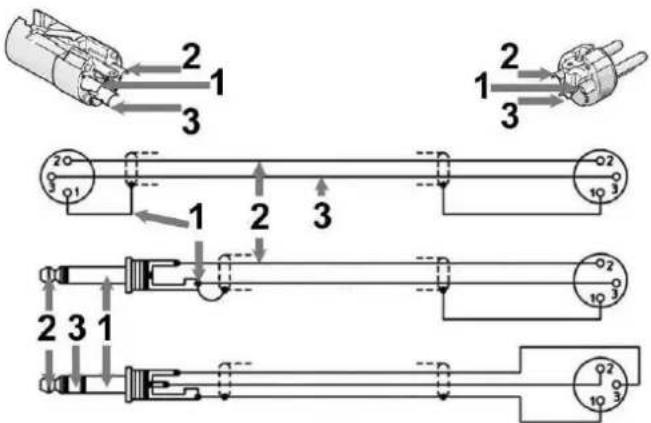

Ingangen

Beide ingangen zijn gebalanceerd. Als een gebalanceerde uitgang Niet beschikbaar is, kan ook een ongebalanceerde gelebruikt worden, verbind pin 3 - met pin1 massa (zie hieronder). Ongebalanceerde kabels/snoeren können noiseveroorzaken over lange afstand.

1= aarde / massa, 2=signaal +, 3=signaal -

Aansluiten van de uitgang

Zorg er voor dat de versterkeruitgeschakeld isijdens de bekabeling van de installmentie. Luidsprekers konnen worden aangesloten m.b.v. NL4 connectoren of via schroefaansluitingen. Gebruik onderstaande informatie voor het bepalen van de dikte van de aansluitsnoeren:

Afstand(m) Dikte(mm2)

<10m 1.5mm2

10m <20m 2.5mm2

20m <30m 4.0mm2

Sluit nooit een "+" signaal aan op een ander "+" signaal of op een "- signaal of massaansluiting.

Netaansluiting

Zorg er voor dat de aangegeven netspanning op de achterkant van de versterker overeenkomt met de aangeboden netspanning. Sluit het netsnoer eerst aan op de versterker, zet alle volume-regelaars op minimum, zet de netschakelaar van de versterker in de Uit-stand en steek dan pas de stekker in de wandcontactdoos (stopcontact). Zet de versterker aan.

Lees eerst onderstaande informatatie:

Zorg er voor dat de bekabeling juist is aangesloten!
Zijn de luidsprekers geschikt voor deze versterker?
- Nooit ventilatiegaten afdekken!
- Voorkom bloatstelling aan regen en/of vocht!
- Verwijder nooit de luidsprekersnoerenijdens gebruik!

Specificatie	PDA-B500	PDA-B1000
Ref. No.	171.190	171.192
4 Ohm Stereo (RMS)	2x 250W	2x 500W
8 Ohm Stereo (RMS)	2x 150W	2x 350W
8 Ohm Bridge (RMS)	500W	1000W
Frequentie bereik	10Hz – 50kHz (±1.5dB)
Ingangsgevoeligheid	770mV
Maximum Ingangsniveau	21dBv/9v
Ingangs Impedantie	20kOhm
Signaal/Ruis Ratio	>90dB
Crosstalk @ 8 Ohm / 1kHz	>70dB
Damping Factor @ 8 Ohm / 1kHz	>350
Slew Rate	40V/μS
Protectie	Kortsluiting, AC/DC zekering, Thermisch, Slow Start
Aansluitspanning	220-240Vac, 50Hz
Afmetingen (bxhxd)	482 x 230 x 88mm (19" x 2U)
Gewicht	8.6kg	12,1kg

N.B. Veranderingen en modificaties können door de fabrikant worden doorgevoerd zonder u er van in kennis te stellen.

Afgedankte artikelen !!

Raadpleeg eventeel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van

elektronische apparaten in het kader van de WEEE-regeling. Vele arterikelen konnen worden

gerecycled, gooi ze waarom nicht bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer.

Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Garantie is nicht van toepassing indien ongelukken of beschadigingen plaatsvinden veroorzaakt door onjuist gebruik of het Niet opvolgen van het gestelde (o.a waarschuwingen) in deze handleiding.

Tronios BV kan nicht verantwoordelijk worden gehonden voor schade in welke vorm dan ook, indien het gestelde in de handleiding (o.a waarschuwingen) Niet worden gespecteerd.

Alle (defecte) artikelen dienen gedurende de garantieperiode alttid retour te worden gezonden in de originele verpakking.
