CHARACTERISTICAS

El amplificador de audio estéreo Power Dynamics Professional proportora una alta potencia de salute por peu dinero. El gama de amplificadores CPA son ideales para los DJs amateurs, instalaciones fijas de menor時間 en pubs, casinos, etc. o como complemento en grandes instalaciones de disco.

• LCD azul que indica temperatura, modo operativo, potencia de salute, proteccion y nivel de audio.
• Excelente calidad acústica
• Protección contra altas temperatas
• Modo estéreo y puenteable
• Indicación de Senal, Clip & Protección para cada canal
• Entradas mediante XLR & jack 6.3mm
• Salidas de altavoz por NL4 Speakon & bornes
• Refrigeración por ventiladores

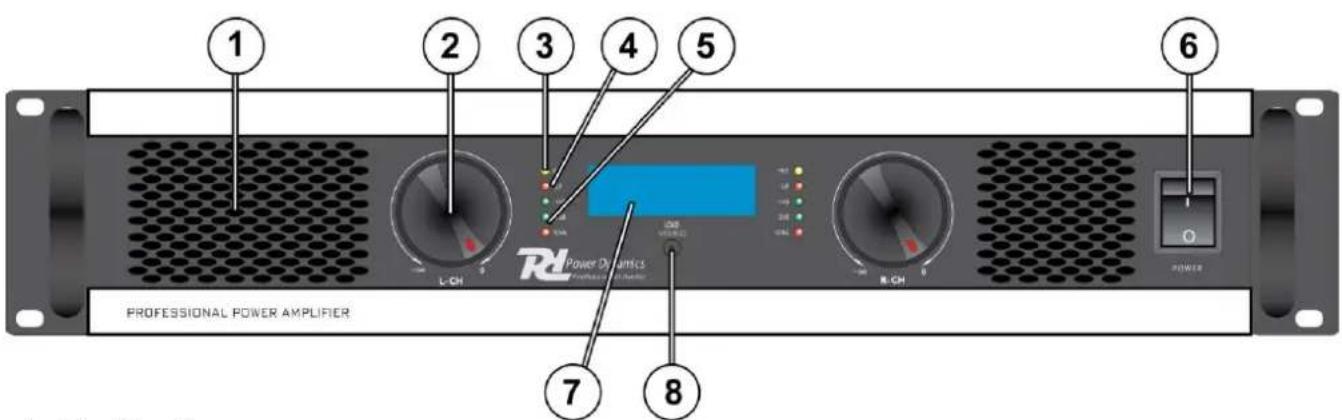

Panel Frontal

1. Ventilación.

Flujo de aire de delante hacía extras.

1. Controles de volumen.

Estos controles ajustan el nivel del volumen de ambos canales. Girelo ligeramente a la izquierda cuando se enciendan los indicadores de clip (4).

1. Indicación de protección.

Cuando en alcun punto determinado, se produce una averia en su amplificador, se commutar a mode proteccion. El amplificador desconectar a el punto donte se ha producido la averia y encendera el led de proteccion para indicarle que hay algo que está mal. Las razones poder ser: Mala ventilacion, Baja impedancia (< 4 Ohm), Ventiladores defectuosos, Un cortocircuito en los cables.

1. Indicación de Clip.

Estos LEDs se encenderán cuando uno o también canales está en la maxima potencia. Puede occurrir que these LEDs se enciendan de vez en cuando,esto no es un problema.Pero si se enciende continuamente es necessario que disminuya el volumen, de othero modo podra provocar un daño irreparable al equipo.

1. Indicadores de senal.

Estos LEDs naranjas indican los niveles de senal de calidad de los amplificadores.

Para encender o apagar el amplificador. Siempre reduzca el volumen al minimum antes de encender este amplificador.

1. Display azul LCD.

Informa de los parámetros de trabajo y operativa actual.

1. Carga 4/8 Ohms

Selección la energia de altavoces para el calculo correcto de la potencia de salute.

DISPLAY

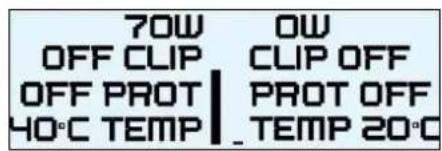

Indicaciones estandar:

Linea-1: Potencia de salute de ambos canals calculado por el amplificador.

El calculo no es 100% correcto en modo bridge

Linea-2: Si CLIP ON el amplificador esta sobrecargado. Reduzca el nivel de entrada.

Linea-3: Informacion sobre proteccion.

Linea-4: Temperatura de la calidad (finales) de ambos canales

Grafico: Grafico de barras vertical en el centro del display indicando el nivel de salute de ambos canales

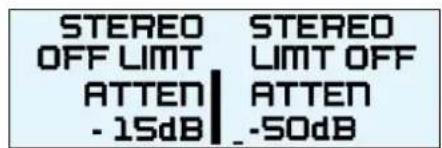

Indicaciones unoos segundodespues de modifier el volumen:

Linea-1: Modo operation STEREO o BRIDGE

Linea-2: Limitador ON o OFF

Linea-3 & 4: ATTEN, atenuacion de senal de entrada, linea 4 muestra el nivel.

Grafico: Grafico de barras vertical en el centro del display indicando el nivel de salute de ambos canales

Indicaciones unoossegundodespuesdemodificarla impedancia(8):

OUT40

Selección la correcta impedancia oarga para el calculo de potencia

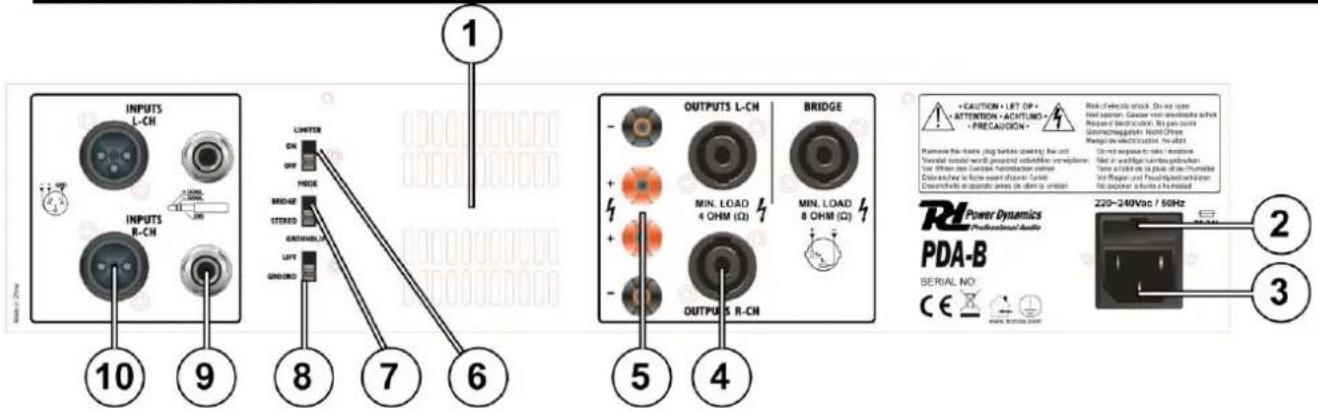

Paneltrasero

1. Ventilador.

Ventilación forzada de delante hacía除外.

1. Fusible.

Este Fuseible principal protege al amplificador y las conexiones de defectos. Reemplacelo solo por un Fuseible del mesmo tipo y valor.

1. Base de alimentación.
2. Salidas de altavoz NL4.

Maxima energia en modo estreco/mono 4 Ohm por canal.

Pin +1 & +2 = +salida, Pin -1 & -2 = -salida

1. Salidas de altavoz por bananas.

Maxima energia en modo estereo/mono 4 Ohm por canal. Maxima energia en modo puente 8 Ohm.

1. Interruption Limitador.

Limitador para controlar la potencia de salute automaticamente.

1. Conmutador de modo.

El amplificador pueda trabajo en 3 modelos differentes: estéreo, puente & paralelo (mono). Escoja una de estas unidades: Modo estéreo: Modo estéreo estandar izquierdo/derecho.

Modo puente: Este modo combina también amplificadores en un solo canal lo que proportionscía el doble de potencia en este canal. Conecta la seals del canal de entrada izquierdo y el nivel de salute ya se puedaJKLM con el control de volumen izquierdo.

1. Desconectarado de tierra.

Desconecta la masa entre chasis y el circuito para evaporar ruidos de tierra.

1. Entradas estéreo por Jack 6.3mm.

Dos entradas balanceadas con conector hembra jack de 6.3mm para conectar una fuente de senal (mezclador etc.).

Entrada por XLR de 3 pins.

Instalación

Conectar entradas

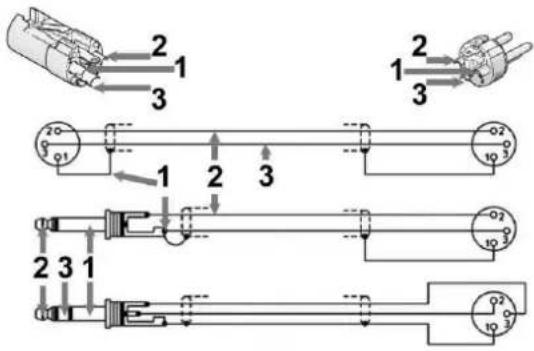

Ambas entradas son balanceadas. Si no dispone de una calidad balanceada, también puede usar una no balanceada, puentee el pin 3 - con el pin1 (masa) (vexe bajo). Las lineas no balanceadas poder genar ruidos si las distancias son muy largas.

1= tierra / masa, 2=señal +, 3=señal -

Conectaridas

Asegúrese de que el amplificador está apagado antes de hacer las conexiones. Los altavoces能把 connectarse using conectores NL4 o cable pelado para los bornes. Utilizando la guía que damos a continua selección la sección apropiada del cable según la distancia entre el amplificador y el altovoz.

Distancia Seccion del cable

<10m 1.5mm2

10m <20m 2.5mm2

20m <30m 4.0mm2

NOTA: iNunca connecte la salute (+) a masa o a la salute (-) y nunca connecte la salute (+) a otherasalidas!

Conecte la alimentación

Antes de enchufar el aparato siempre asegúrese de que la fuente de alimentación se ajusta al voltaje spécifique. Primero connecte extremo del cable con el conector IEC a la base IEC en el amplificador y bajo lo encuete el othero extremo del cable a la toma de corriente.

Por favor lea las siguientes instrucciones para un funciona fiable y sin problemas:

• Asegürese de que todas las conexiones se hayan hecho correctamente.
• Compruebe si los altavoces connectados son compatibles con el amplificador.
• Asegürese de que haya la ventilación adecauda.
  Evite exponerlo a la humedad.
• Nunca conecte o desconecte los altavoces cuando está en función,[ya que pueda]rearatar en serios días.

Especificaciones

	PDA-B500	PDA-B1000
Modelo Ref. No.	171.190	171.192
4 Ohm Stereo Potencia (RMS)	2x 250W	2x 500W
8 Ohm Stereo Potencia (RMS)	2x 150W	2x 350W
8 Ohm Bridge Potencia (RMS)	500W	1000W
Respuesta en Frecuencia	10Hz - 20kHz (±1.5dB)
Sensibilitad de Entrada	770mV
Maximo;nivel de entrada	21dBv/9v
Impedancia de entrada	20kOhm
NivelSEOnal/ruido medido A-RMS	>90dB
Cruz entre canales @Salida 8 Ohm / 1kHz	>70dB
Factor Damping @ 8 Ohm / 1kHz	>350
Slew Rate Interno	40V/μS
Proteccion	Cortocircuito,limitador de corriente, Fallo DC,Fusible en AC, Corte termico, Fluctuaciones depotencia, Arranque suave
Alimentacion	220-240Vac, 50Hz
Dimensiones (an x a lx pr)	482 x 230 x 88mm (19" x 2U)
Peso	8.6kg	12,1kg

Nota: Las specifications diseño está susjetos a Cambios sin previo avis con el proposto de mejorar.

Este productocumple los requisitos de las normas EMC y LVD.
