Producttype	Inductiekookplaat
Merk	Constructa
Model	CA421252
Aantal kookzones	4
Bedieningstype	Touchbediening
Oppervlaktemateriaal	Keramisch glas
Voedingsspanning	230 V, 13/16/20 A (instelbaar)
Belangrijkste functies	Inductie, Powerboost, Timer, Kinderslot, Automatische uitschakeling, Restwarmte-indicatie
Instelbare aansluitstroom	13 A, 16 A, 20 A
Inbouwdiepte	500 mm
Beschermingsklasse	I
Kinderslot	Ja, handmatig en automatisch
Powerboost functie	Ja, op alle zones
Timer	Onafhankelijk en per zone programmeerbaar
Automatische tijdsbeperking	Ja, afhankelijk van vermogensniveau
Restwarmte-indicatie	Ja, per zone (h/H)
Reiniging	Met glasschraper en speciale producten
Tussensteunaccessoire	Ref. 686002 (optioneel)
Normale geluiden	Zoemen, fluiten, knetteren, ventilator
Klantenservice	Contactgegevens in de handleiding

Veelgestelde vragen - CA421252 CONSTRUCTA

Hoe de kookplaat in- en uitschakelen?

Om in te schakelen, druk op de hoofdschakelaar ①. Er klinkt een geluidssignaal en de indicatoren lichten op. Om uit te schakelen, druk opnieuw op ① tot de indicatoren uitgaan. De restwarmte-indicatie blijft branden zolang de zones warm zijn.

Hoe het vermogensniveau van een zone instellen?

Selecteer eerst de zone met het symbool ②, gebruik dan de symbolen + of - om het niveau van 1 tot 9 te kiezen. Elk niveau heeft een tussenstand aangegeven met een punt. De basisinstelling is 9 met + en 4 met -.

Hoe de Powerboost-functie gebruiken?

De plaat moet ingeschakeld zijn maar geen zone in bedrijf. Selecteer de zone en druk op b. De indicator gaat branden. Om uit te schakelen, druk opnieuw op b; de zone keert terug naar niveau 3. De functie kan automatisch uitschakelen om de elektronica te beschermen.

Hoe de timer programmeren om een zone uit te schakelen?

Selecteer de zone en het niveau, druk op © (lampje brandt). Gebruik + of - om de tijd in te stellen (max 99 min). De tijd telt af. Om te wijzigen, selecteer de zone, druk op © en pas aan. Om te annuleren, stel in op 00. Na afloop schakelt de zone uit en klinkt er een geluidssignaal.

Hoe het kinderslot activeren?

Plaat uit: druk op het symbool ≈ gedurende 4 seconden. De indicator gaat 10 seconden branden. Om uit te schakelen, dezelfde handeling. Het automatische kinderslot wordt geactiveerd bij uitschakelen als ingesteld in de basisinstellingen (c1).

Welke pannen zijn geschikt voor inductie?

Alleen ferromagnetische pannen: geëmailleerd staal, gietijzer, speciaal inductie roestvrij staal. Controleer met een magneet: de bodem moet worden aangetrokken. Vermijd aluminium, glas, koper. De diameter van de bodem moet overeenkomen met de kookzone.

Hoe de kookplaat reinigen?

Reinig na elk gebruik, plaat koud. Gebruik een glasschraper voor aangekoekte resten. Gebruik speciale producten voor keramisch glas. Gebruik geen schurende middelen, grove sponzen of stoomreiniger. Voor het frame: warm zeepsop.

Wat te doen bij een foutcode (bijv. F0, F9, E...)?

Haal de stekker van de plaat gedurende ongeveer 30 seconden uit het stopcontact en steek hem er weer in. Als de fout blijft, neem contact op met de klantenservice. Sommige fouten zoals F2/F5 duiden op oververhitting: wacht tot afkoeling. U1 duidt op een verkeerde spanning: neem contact op met het elektriciteitsbedrijf.

Hoe de aansluitstroom wijzigen (13/16/20 A)?

Schakel de plaat in zonder pan. Binnen 60 seconden zet u alle zones op het bijbehorende niveau: 1 voor 20 A, 2 voor 16 A, 3 voor 13 A. Schakel de zones uit beginnend met de rechter onderste zone tegen de klok in. De stroom wordt weergegeven op de rechter indicatoren. Schakel de plaat uit. De instelling is opgeslagen.

Welke geluiden zijn normaal tijdens het gebruik?

De volgende geluiden zijn normaal: zoemen (transformatorachtig) bij hoog vermogen, laag fluiten als pan leeg is, knetteren bij meerlaagse pannen, hoog fluiten bij vol vermogen op twee zones, en geluid van de koelventilator. Deze geluiden horen bij inductietechnologie en duiden niet op een storing.

GEBRUIKSAANWIJZING CA421252 CONSTRUCTA

Belangrjke aanwijzingen 22

Gereedmaken van de meubels waarin het apparaat worden

gemonteerd, afbeeldingen 1/2/3/4. 22

Installeren van het apparatus, afbeeldingen 5/7 23

Wijzigen van de vermogensintensiteit voor de aansluiting 13

/16/20Ampere,afbeeling8. 23

Het apparaat demonteren. 23

GEBRUKSAANWIZING 24

Veiligheidsvoorschriften 24

Oorzaken van schade. 25

Bescherming van het milieu 26

Milieuvriendelijk afvoeren 26

Tips om energie te besparen. 26

Koken op Inductie 26

Voordelen van het Koken op Inductie 26

Geschikte pannen 26

Het apparatusl leren kennen 27

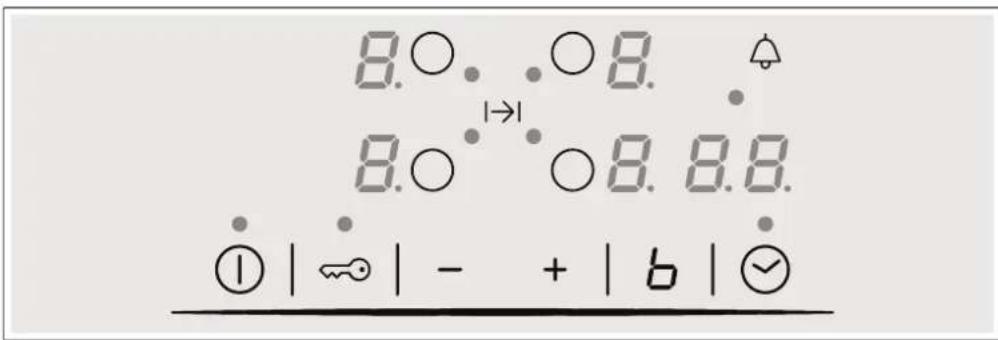

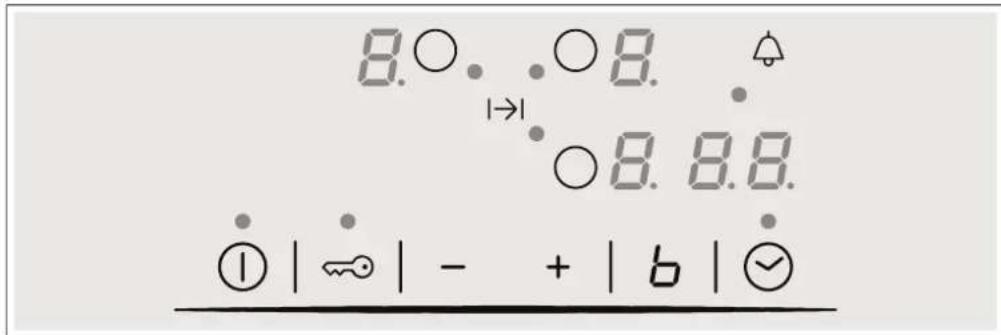

Het bedieningspaneel. 27

De kookzones 27

Restwarmte-indicator 28

Programmeren van de kookplaat 28

De kookplaat in- en uitschakelen 28

Afstellen van de kookzone. 28

Kooktabel 28

Kinderslot 30

Het kinderslot activeren en deactiveren 30

Automatisch kinderslot 30

Functie Powerboost. 30

Activeren 30

Deactiveren 30

Timerfunctie 30

Eenkookzoneautomatischuitschakelen 30

De kookwekker 31

Automatische tijdslimiet 31

Basisinstallingen 31

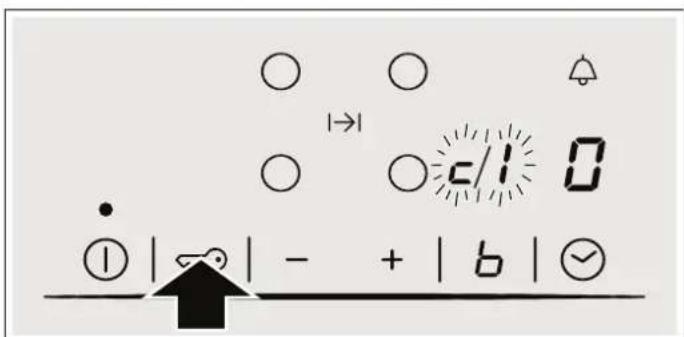

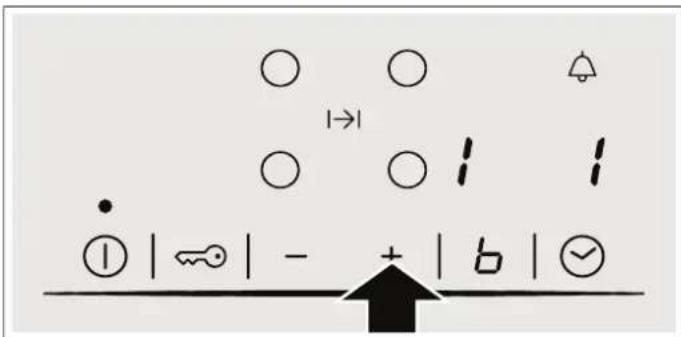

Toegang tot de basisinstellungen. 32

Onderhoud en reiniging 33

Kookplaat 33

Omlijsting van de kookplaat 33

Repareren van storingen 33

Normaal geluidijdens de werking van het apparaat 34

Servicedienst 34

INSTALLATIEVOORSCHRIFT

Montage

4a4b

5

6

7

8

Belangrijke aanwijzingen

Veiligheid: de veiligheid gedurende het gebruik is alleen gegarandeerd indien de montage in technisch opzicht op correcte wijze en in overeenstemming met dit installmentievoorschrift uitgevoerd is. De installmenteur is aansprakelijk voor schade veroorzaakt door een ongeschiktemontage.

Elektrische aansluiting: deutsche mag alleen worden uitgevoerd door een bevoegdvakman. Deze worden geregeld door de voorschriften van de elektriciteitsmaatschappij van de zone.

Type aansluiting: het apparaat behoort tot beschermingsklasse I en mag alleen worden gebruikt in combinatie met een aansluiting met aardgeleiding.

De fabrikant is nicht aansprakelijk voor de ongeschikte werkinq en de möglichke schade veroorzaakt door ongeschikte elektrische installaties.

Installatie: het apparaat要去 worden aangesloten op een vaste installmentatie waarin middelen voor uitschakeling zich ingebouwd, in overeenstemming met de reglementeringen van de installmentie.

Montage ingebouwd onder het werkblad: inductieplaten
mogen alleen worden geinstalleerd op een lade, owens met
gedwonden ventilatie van hetzelfde merk of vaatwassers van
hetzelfde merk. Onder de kookplaatogen geen koelkasten,
owens zonder ventilatie of wasmachines geinstalleerd worden.

Voedingskabel: zorg ervoor dat de voedingskabel nichtbekneld raakt of langs scherpe randen loopt. Indien er een oven onder gemonteerd is,That de kabel dan via de achefterste hoeken van de oven tot de aansluitkast lopen.Hij moet zo geplaatst worden dat er geen hete delen van de kookplaat of de oven geraakt worden.

Werkblad: vlak, horizontally, stabel. Volg de instructies van de fabrikant van het werkblad op.

Garantie: een ongeschikte installment, aansluiting of montage houdt het verlies van de geldigheid van de garantie van het product in.

Aanwijzing: Elke manipulatie in het apparaat, met inbegrip van de verranging van de voedingskabel, moet worden uitgevoerd door personeel van de Technische Dienst met een specifieke opleiding.

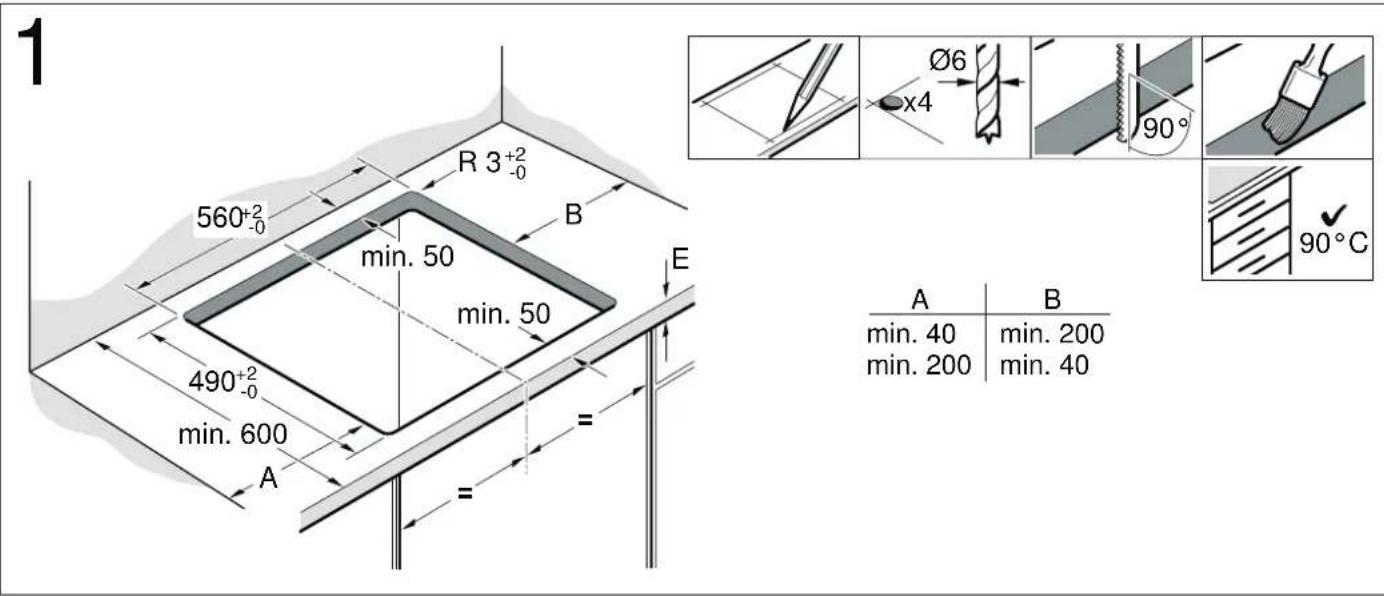

Gereedmaken van de meubels waarin het apparaat worden gemonteerd, afbeeldingen 1/2/3/4

Inbouwmeubelen: ten minste bestand gegen een temperatuur van 90^ .

Vrijruimte:verwijder de spaanders na desnijwerkzaamheden.

Snijoppersvlakken: afdichten met hittebestendig materiaal.

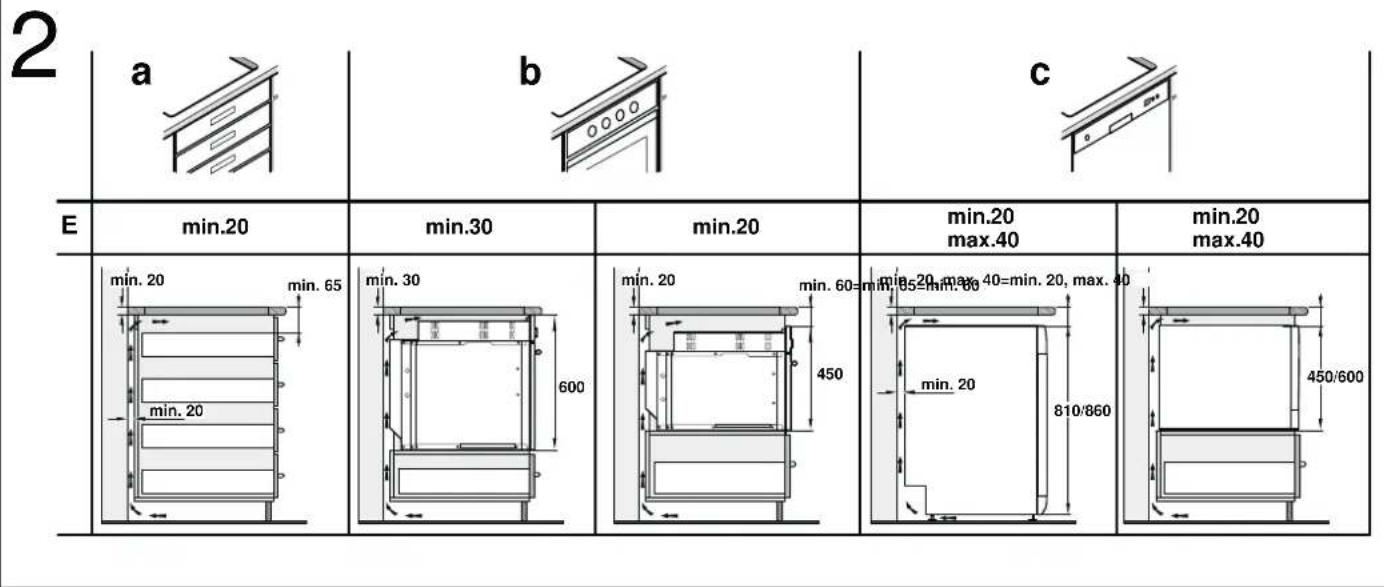

Montage op de lade, afbeelding 2a

Metalen voorwerpen die zich in de lade bevinden kennen hogete temperaturen bereiken, wat te wijten is aan luchtcirculatie afkomstig van de ventilatie van deplaat. Als dit gebeurt is het raadzaam om een tussensteun te gebruiken.

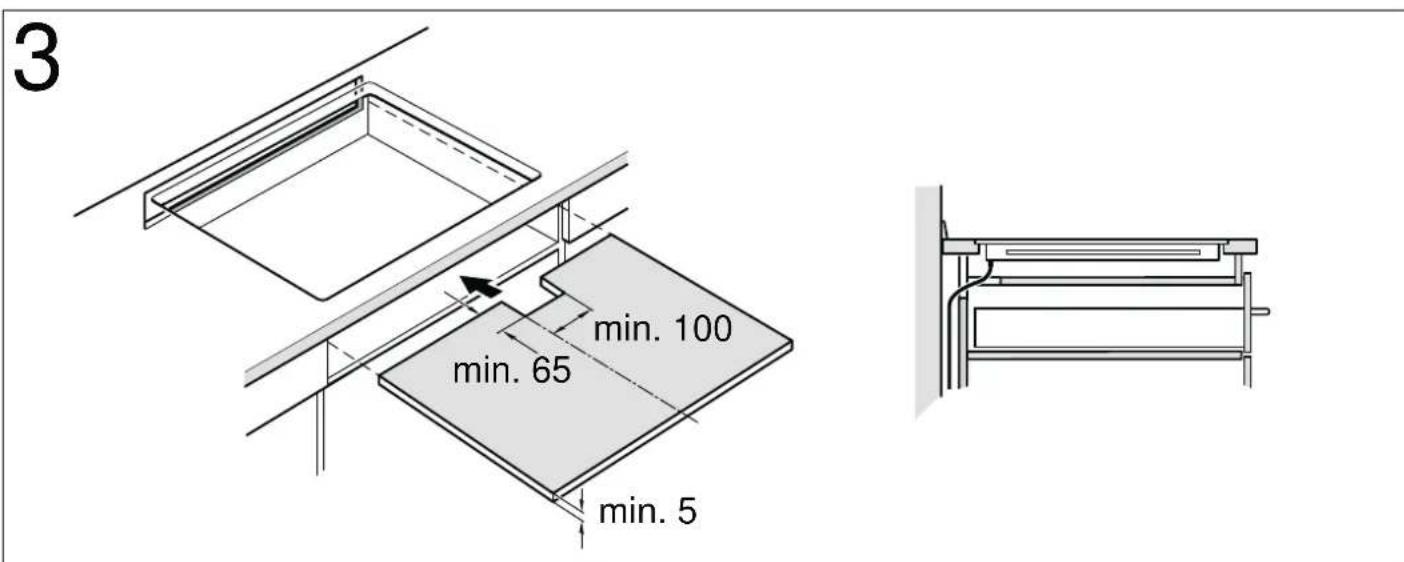

Tussensteun: u kunt een houten paneel gebruiken (afbeelding 3) of een geschikt accessoire aanschaffen bij onze technische Dienst. De referentiecode van dit accessoire is 686002.

Werkblad: moet een dikte hebben van ten minste 20 mm.

De afstand:tussen de bovenzijde van de kookplaat en de bovenzijde van de lade moet 65 mm bedragen.

Montage op een oven, afbeelding 2b

Werkblad: moet een dikte hebben van ten minste:

20 mm als het op een compacte oven geinstalleerd worden.
30 mm als het op een nicht-compacte oven geinstalleerd wordt.

Als deplaat op een compacte oven geinstalleel is,要去 een afstand van 60~mm worden opengelatenussen de bovenzijde van de oven en de bovenzijde van het werkblad.

Montage op de vaatwasmachine, afbeelding 2c

Er要去en tussenliggend accessoire geinstalleerd worden.
Dit accessoire要去 bij once technische Dienst besteld worden.
De referentiecode van dit accessoire is 686002.

Werkblad: moet een dikte hebben van ten minste 20mm en maximaal 40mm .

De afstand:tussen de bovenzijde van de kookplaat en de bovenzijde van de vaatwasmachine moet bedragen:

60 mm als het op een compacte vaatwasmachine geinstalleerd worden.
65 mm als het op een Niet-compacte vaatwasmachine geinstalleerd worden.

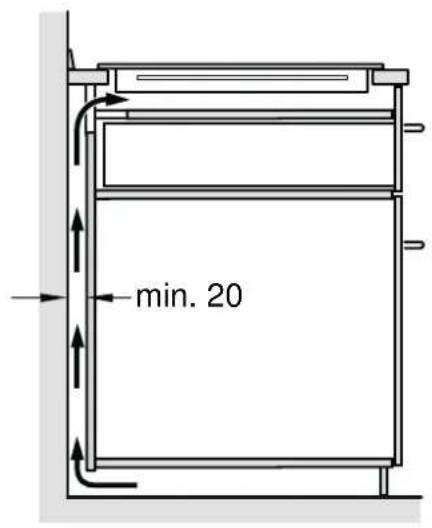

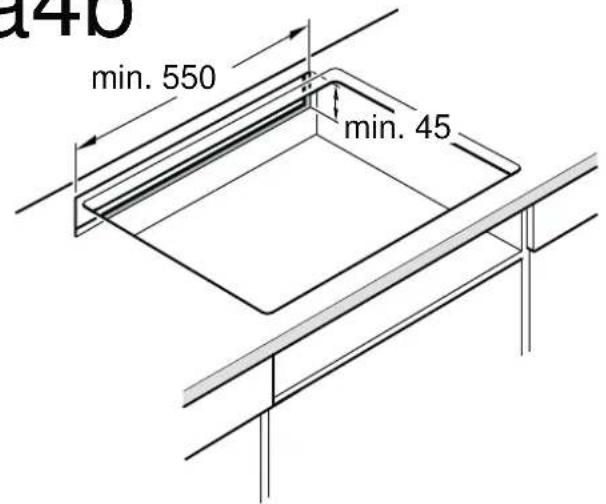

Ventilatie, afbeeling 4

In verband met de ventilatie van de kookplaat zijn de volgende puntenoodzakelijk:

een opening aan de bovenzijde van dechterwand van het meubel (afbeelding 4a).
ruimte tussen de achechterzijde van het meubel en de keukenwand (afbeelding 4b).

Installeren van het apparaat, afbeeldingen 5/7

De kookplaatplaatsen, (afbeelding 5).

Sluit het apparaat op de stroom aan en controllerer de werking.

Spanning, zie gegevensplaatje.

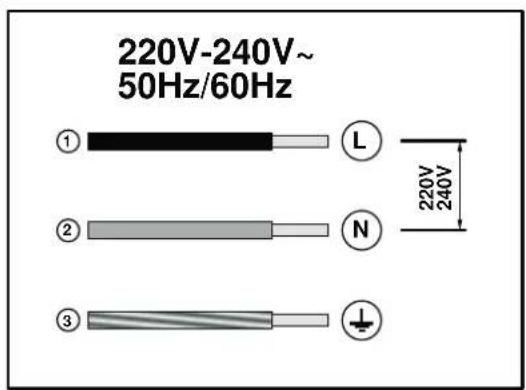

Sluit het alleen aan volgens het aansluitschema (afbeelding 7).

1. Bruin
2. Blauw
3. Geel en groen

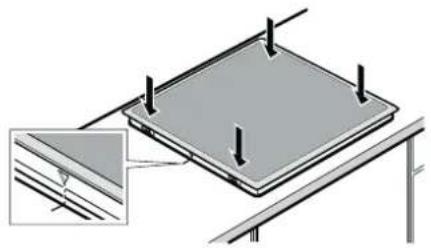

Plaats de kookplaat in de beschikbare opening in het werkblad met een diepte van 500~mm (afbeelding 6)

1. Markeer het midden van de vrij ruimte van het werkblad.
2. Plaats de kookplaat.
3. Lijn de merken van het kader van de kookplaatuit met die van het werkblad.
   4.Voeg de kookplaat in.

Wijzigen van de vermogensintensiteit voor de aansluiting 13 / 16 / 20 Ampère, afbeelding 8

Alvorens de planta voor het eerst in te schakelen,要去 u contraleren of de planta op de correcte vermogensintensiteit aangesloten is.

Om de vermogensintensiteit van deplaat te wijzigen, moet u onderstaande stappen UITvoeren:

1. Schakel de kookplaat in met de hoofdschakelaar. Plaats geen enkele pan op de kookzones.
2. Stel tijdens de volgende 60 seconden alle kookzones op de gewenste vermogensstand volgens de vereiste vermogensintensiteit, zie tabel.

Vermogensstand Vermogensintensiteit in Ampère
1	A 20-
2	A 16-
3	A 13-

1. Schakel de kookzones eén voor een uit, beginnend bij de kookzone onderaan rechts, linksom.
2. Op de visuelle indicator van de kookzones aan de rechterkant worden de geselecteerde vermogensintensiteit getoond.
3. Schakel de kookplaat uit met de hoofdschakelaar.

De geselecteerde vermogensintensiteit wird correct bewaard.

Het apparaat demonteren

Sluit het apparaat af van het verdemailnet.

Neem de kookplaat uit door van beneden af druk uit te oefenen.

Attentie!

Schade aan het apparaat! Probeer het apparaat Niet uit te nemen door hem van bovenaf uit te wippen.

GEBRUIKSAANWIJZING

Meer informatatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.constructa.de en in de online-shop: www.constructa-eshop.com

Veiligheidsvoorschriften

Lees deze gezebruiksaanwijzing zorgvuldig door Berg de gezebruiksaanwijzing, het installmentievoorschrift en de apparaatpas goed op voor later gezebruik of om ze door te gehen aan volgende eigenaren.

Controleer het apparaat na het uitpakken. Indien het apparaat schade heeft opgelopen tijdens het transport, schakel het dan Niet in, maar neem contact op met de technische Dienst en leg de veroorzaakte schade schriftelijk vast. Doet u dat Niet, dan gaat elkrecht op een schadevergoeding verloren.

Dit apparaat moet worden geinstalleerd volgens het meegeleverde installmentievoorschrift.

Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Gebruik het uitsluitend voor het bereiden van gerechten en drank. Zorg ervoor dat het apparaat onder toezicht gebruikt worden. Het toestel alleen gebruiken in gesloten ruimtes.

Geen afdekplaten of ongeschikte kinderbeveiligingsroosters gebruiken. Deze kuren ongevallen veroorzaken, bijv. door oververhitting, ontbranding of ontploffend materiaal.

Dit apparaat is Niet bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Dit toestel kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis oferving hebben, wanner zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust+zijn van de risico's die het gebruik van het toestel met zich meebrengt.

Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud van het toestel mogen Niet worden uitgevoerd door kinderen, tenzij zij 8aar of ouder zich en onder toezicht staan.

Zorg ervoor dat kinderen diejonger+zijn dan 8aaruit de buurt blijven van het toestel of de aansluitkabel.

Risico van brand!

Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijk versstikken.
- De kookzones worden erg heet. Nooit brandbare voorwerpen op de kookplaat leggen. Geen voorwerpen op de kookplaat leggen.
- Het apparataat wordt heet. Nooit brandbare voorwerpen of spuitbussen bewaren in laden direct onder de kookplaat.
- De kookplaat schakelt vanzelf uit en kan nicht meer worden bediend. Hij kan later per ongeluk worden ingeschakeld. Zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice.

Risico van verbranding!

• De kookzones en met name een eventueel aanwezige kookplaatomlijsting worden zeer heet. Raak de hete oppervlakken nooit aan. Zorg ervoor dat er geen kinderen in de buurt zich.
• De kookzone warmth op, maar de individatie fonctioneert nicht Zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice.
  Voorwerpen van metaal worden zeer nsel heet op de kookplaat. Leg nooit voorwerpen van metaal, zoals messen, vorken, lepels of deksels, op de kookplaat.

Schakel de kookplaat na elk gebruik.altijduit met de hoofdschakelaar. Wacht Niet totde kookplaat automatisch uitschakeltdoordat er geen pan op staat.

Kans op een elektrische schok!

• Ondeskundige reparations zijn gevaarlijk. Reparations en de verranging van beschadigde aansluitleidingenogensuitsluitend worden uitgevoerd doortechnici die zich geinstrueercedoor klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.
• Binnendringend vocht kan een schok veroorzaken. Geen hagedrukreiniger of stoomreiniger gebruiken.
• Een defect toestel kan een schokveroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice.
• Scheuren of barsten in het glaskeramiek kuren schokken veroorzaken. Zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice.

Elettromagnetische gezaren!

Dit apparaat voldoet aan de reglementeringen inzake de veiligheid en de elektromagnetische compatibiliteit. Personen met een pacemaker dienenchyter uit de buurt te blijven van het apparaat als dat aan staat. Hoewel het risico Klein is, het onmogelijk om te garanderen dat 100% van deze mechanismen die op de markt+zijn voldoen aan de geldige regelgeving omtrent elektromagnetische compatibiliteit en dat er zich geen interferenties voordoen die de juiste werking in gevaar brengen. Ook is het maybekDat personen met andere soorten

mechanismen, zoals hoorapparaten, enige vorm van hinder kunnen ondvinden.

Gevaar voor beschadiging!

Dezeplaat is uitgerust met een ventilator, die zich aan de onderzijde bevindt. Indien er zich onder de kookplaat een lade bevindt, mogen waar geenkleine of papieren voorwerpen in worden bewaard. Als deze namelijk worden geabsorbeerd+kunnen ze de ventilator beschadigen of de koeling verslechteren.

Tussen de inhoud van de lade en de inlaat van de ventilator要去en afstand van ten minste 2 cm worden aangehouden.

Risico van letsel!

Bij de bereiding au-bain-marie{kennen de kookplaat en kookvorm barsten door oververhitting. De au-bain-marie kookvorm mag Niet in direct contact komen met de bodem van de pan die met water is bevuld. Gebruik alleen hittebestendige vormen.
- Wanner er vloeistof zit tussen de bodem van de pan en de kookzone+kennen kookpannen plotseling in de hoogte springsen. Zorg ervoor dat de kookzone en de bodem van de pan allijd droog+zijn.

Oorzaken van schade

Attentie!

• Ruwe bodems van pannen krassen op de kookplaatveroorzaken.
• Plaat nooit lege plannen op de kookzones. Dit kan schadeveroorzaken.
• Plaats geen hete paffen op het bedieningspaneel, de indicatorzones of op de omlijsting van de kookplaat. Dit kan schade veroorzaken.
  ■ Als er harde of scherpe voorwerpen op de kookplaat vallen, kan dit deplaat beschadigen.
  Aluminiumfolie en plastic bakken smelten als ze op een hete kookzone gelegd worden. Het gebruik van beschermplaten op de kookplaat worden afgeraden.

Algemeen overzicht

In de onderstaande tabel vindt u de meest voorkomende vormen van schade:

Schade Oorzaak Maatregel

Vlekken Gemorst voedsel Verwijder gemorst voedsel onmiddelijk met een glasschaper.

Ongeschikte reinigingsproducten Gebruik reinigingsproducten die geschikt zijn voor kookplaten.

Krassen Zout, suiker en zand Gebruik de kookplaat Niet als werkoppervlak of steun.

Ruwe bodems van pannen können krassen op de Controller de pannen. vitroceramische plaat veroorzaken

Verkleuringen Ongeschikte reinigingsproducten Gebruik reinigingsproducten die geschichtঃoor kookplaten.

Aanraking van de pannen Til kookpannen en koekenpannen op om ze te verplaatsen.

Afbladderingen Suiker, levensmiddelen met een hoog suikerge- Verwijder gemorst voedsel onmiddelijk met een glasschaper. halte

Bescherming van het milieu

Pak het apparaat uit en gooi het verpakkingsmaterial op milieuvriendelijke wijze weg.

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijk manier af.

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtig geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Tips om energia te besparen

• Gebruik altijd het deksel dat overeenstemt met elke kookpan.
  Wanner zonder deksel gekookt worden, is aanzienlijk meer energie nodig. Gebruik een glasdeksel om een goede

zichtbaarheid te hebben zonder dat u het deksel van de pan hoeft te nemen.

• Gebruik pannen met een vlakke bodem. Bij een nicht vlakke bodem wordenmeer energie verbruikt.
• De diameter van de bodem van de pan moet overeenkomen met de afmeting van de kookzone. Een tekleine diameter t.o.v. de kookzone kan energieverspilling veroorzaken. Opgelet: pannenfabrikanten duiden gewoonlijk de bovenste diameter van de pan aan, die meestal groter is dan de diameter van de bodem van de pan.
• Gebruik eenkleine pan voorkleinehoeveelheden. Een groete, weinig gevulde pan vereist veel energie.
• Gebruik weinig water voor het koken. Op deze wijze worden energie bespaard en blijven alle vitaminen en mineralen van de groenten behonden.
  Bedek altijd een zo groot möglichk oppervlak van de kookzone met de pan.
  Selecteer de laagste vermogensstand die het kookpunt behoudt. Met een te hoge stand worden energie verspild.

Koken op Inductie

Voordelen van het Koken op Inductie

Koken op Inductie betekent een radicale verandering van de traditionele wijze van verwarmen, aangezien de warmte rechtsstreeks in de pan worden gegeneerd. Daarom biedt het een,aantal voordelen:

Tijdbesparing bij het koken en frituren; doordat de panrechtstreeks worden verwarmd.
Dit werkelt energiebesparend.
Eenvoudiger in onderhoud en reiniging. Overgelopen voedingswaren verbranden minder snel.
Warmte- en veiligheidscontrole; de planta levert energia of stopt de energiaevoer onmiddelijk als op de controknp worden gedrukt. De inductiekookzone levert geen warmte meer af als de pan worden weggenomen, ook al worden het apparaat voor die tijd Niet uitgeschakeld.

Geschekte pannen

Alleen ferromagnetische pannen zijn geschikt voor inductiekoken, zoals pannen van:

geemailleerd staal
gietijzer
speciale pannen voor inductie van roestvrij staal.

Kijk, om te weten of de pannen geschikt zich, of ze worden aangetrokken door een magneet.

Andere pannen die geschikt zijn voor inductie

Er bestaat een ander soort pannen special voor inductie, met een Niet geheel ferromagnetische bodem.

Bij het gebruik van grote pannen met een ferromagnetische zone met een Kleinere diameter, worden enkel de ferromagnetische zone verwarmd, zodat de warmte Niet homogen kan worden verdoeffel.

Pannen met aluminium kookzones in de bodem verkleinen de ferromagnetische zone, zodate het geleverde vermogen lager kan zich en er problemen können ontstaan bij de detectie van de pan en het kan zichs�at dieze nicht worden gedetecteerd.

Om goede kookresultaten te verkrijgen, is het raadzaam dat de diameter van de ferromagnetische zone van de pan is afgestemd op de maat van de kookzone. Als de pan op een kookzone Niet wordt gedetecteerd, probeer hem dan op de zone met een iets Kleinere diameter.

Niet geschikte pannen

Gebruik nooit straalplaten of pannen van:

dun normala staal
glas
aardewerk
koper
aluminium

Kenmerken van de bodem van de pan

De kenmerken van de bodem van de pannen kuren invloed hebben op de homogeniteit van het kookresultaat. Pannen die gemaakt zijn van materialen die warmte verspreiden, zoals "sandwich" pannen van roestvrij staal, verdelen de warmte op gelijkmatige wijze, waardoorijd en energia worden bespaard.

Geen pan of ongeschichte afmeting

Als er geen pan op de geseleeteerde kookzone worden geplaatst of als deze Niet van het geschikte materiaal is of geen geschikte afmeting heeft, knippert de kookstand op de indicator van de kookzone. Plaats een geschikte pan, zodat het knipperen stopt. Als er meer dan 90 seconden worden gewacht gaat de kookzone automatisch uit.

Lege pannen of pannen met een dunne bodem

Verwarm geen lege pannen en gebruik geen pannen met dunne bodem. De kookplaat is uitgerust met een intern veiligheidssysteme, maar een lege pan kan zo snel heet worden dat de functie "automatisch uitschaken" geen tijd hebft om te reageren, waardoor de temperatuur erg kan oplopen. De bodem van de pan kan smelten en het glas van de kookplaat beschadigen. Raak in that geval de pan Niet aan en schakel de kookzone uit. Als het apparatusaat na het afkoelen nicht werkkt, neem dan contact op met de technische dienst.

Pandetectie

Iedere kookzone heeft een minimumlimiet voor pandetectie, die afhankelijk is van het materiaal van de pan die worden gebruikt. Daardoor mag alleen de kookzone worden gebruikt die het meest geschikt is voor de pan.

Het apparaat leren kennen

Deze gebruiksaanwijzing geldt voor verschillende kookplaten.
Op pagina 2 vindt u een typenoverzicht met informatie over afmetingen.

Het bedieningspaneel

Bedieningsvlakken

① Hoofdschakelaar

○ De kookzone selecteren

-/+ Instellingen selecteren

b Functie Powerboost

© Timerfunctie

© Kinderslot

Indicatoren

Operationaliteit

1-9 Vermogensstunden

6 Functie Powerboost

H/h Restwarmte

0 Timerfunctie

Bedieningsvlakken

Bij het aanraken van een symbool worden de overeenkomstige functie geactiveerd.

Aanwijzing: Zorg ervoor dat de bedieningsvlakken aktijd droog zich. Vocht heeft een negatieve invloed op de werking.

De kookzones

Kookzone Activeren en deactiveren

○ Enkelvoudige kookzone Gebruik een pan met de geschikte maat.

Gebruik enkel pannen die geschikt+zijn om te koken op inductie,zie hoofdstuk "Geschikte pannen".

Restwarmte-indicator

De kookplaat beschicht over een restwarmte-indicator in elke kookzone, die aanduidt welke nog warm zijn. Raak kookzones met die individatie nicht aan.

Ook als de planta uitgeschakeld is, blijft de indicator h of H, branden zolang de kookzone warm is.

Als de pan van de planta genomen worden voordat de kookzone uitgeschakeld is, verschijnen afwisselend de indicator h o H en de geselecteerde vermogensstand.

Programmeren van de kookplaat

In dit hoofdstuk worden uitgelegd hoe een kookzone kan worden afgesteld. In de tabel staan de kookstanden en de bereidingsstijden voor verschillende gerechten vermeld.

De kookplaat in- en uitschakelen

De kookplaat worden in- en uitgeschakeld met de hoofdschakelaar.

Inschakelen: druk op het symbool ①. Er klinkt een akoestisch signaal. De indicator die zich naast de hoofdschakelaar bevindt en de individatoren ⑦ van de kookzones gaan branden. De kookplaat is+klaar om te werkken.

Uitschakelen: druk op het symbool ① totdat de indicatoren doven. Alle kookzones zijn uitgeschakeld. De restwarmte-indicator blijft branden tot de kookzones voldoende afgekoeld zich.

Aanwijzingen

• De kookplaat worden automatisch uitgeschakeld zodra alle kookzones meer dan 20 seconden uitgeschakeld zich.
• De geseleerde instellenen blijven opgeslagen gedurende de eerste 4 seconden na het uitschakelen van deplaat. Indien de kookplaat opnieuw worden ingeschakeld bennen deze tijdsperiode, dan worden de vorige instelleningen toegepast.

Afstellen van de kookzone

Selecteer de gewenste vermogensstand met de symbolen +en-

Vermogensstand 1 - minimumvermogen.

Vermogensstand 9 - maximumvermogen.

Elke vermogensstand is voorzien van een:tussenliggende instelling. Deze worden aangegeven met een punt.

Selecteer de kookzone en de vermogensstand

De kookplaat moet ingeschakeld zich.

1. Selecteer de kookzone met het symbol

2.Druk binnen de volgende 10 seconden op het symbol + of -. De basisinstelling worden getoond: Symbool + vermogensstand 9 Symbool - vermogensstand 4

De vermogensstand is afgesteld.

De vermogensstand wijzigen

Selecteer de kookzone en druk op het symbool + of - tot de gewenste vermogensstand verschijnt.

De kookzone uitschakelen

Selecteer de kookzone en drukervolgens op het symbol + of - tot D-verschijnt.

De kookzone worden uitgeschakeld en de restwarmte-indicator verschijnt.

Aanwijzingen

■ Als er geen pan op de inductiekookzone worden geplaatst, gaat de geselecteerde vermogensstand knipperen. Na eenijdje worden de kookzone uitgeschakeld.
- Als er een pan op de kookzone staat voordat de plaat worden ingeschakeld, za deze worden gedetecteerd binnen 20 seconden na het indrukken van de hoofdschakelaar en zal de kookzone automatisch worden geseleerd. Selecteer, zodia deze is gedetecteerd, de vermogensstand binnen 20 seconden, anders worden de kookzoneuitgeschakeld.

Ook al worden er meertere paffen geplaatst, bij het inschakelen van de kookplaat worden er maar een gedetecteer.

Kooktabel

In onderstaande tabel worden enkele voorbeelden gegeven. Gebruik de vermogensstand 9 als u begint te koken.

Bij het verhitten van purees, crèmes en dikke sauzen dient u af en toe te roeren.

Vermogensstand

Smelten

Chocolade, chocoladecouverture 1-1.

Boter, honing, gelatine 1-2

• Koken zonder deksel
  ** Zonder deksel
  ***Geregeld omdraaien

Vermogensstand

Verhitten en warmhouden Maaltilijdsoep (bv. linzen) 1-2 Molk** 1.-2. Worstjes opgewärmd in water** 3-4
Ontdooien en verhitten Diepvriesspinazie 3-4 Diepvriesgoulash 3-4
Op een zicht vuurte gaarstoven, op een zicht vuurte koken Aardappelballetjes* 4.-5. Vis* 4-5 Witte sauzen, bv. bechamel 1-2 Geklopte sauzen, bv. bearnisesaus, Hollandse saus 3-4
Koken, stomen, smoren Rijst (met twee kerz zoveel water) 2-3 Rijstpap 1.-2. Frites 4-5 Pasta* 6-7 Eenpansgerecht, soep 3.-4. Groenten 2.-3. Diepvriesgroenten	3.-4. 4.-5.
Koken met de snelkookpan
Sudderen Rollade	4-5
Stoofschotel	4-5
Goulash	3.-4.
Braden / Frituren met een beetje olié** Filets, koteletten (al dan nicht gepaneerd) Biefstuk (3 cm dik)	6-7
Borst (2 cm dik)***	5-6
Hamburgers, gehaktballetjes (3 cm dik)***	4.-5.
Vis en visfilet, ongepaneerd	5-6
Vis en visfilet, gepaneerd	6-7
Garnalen en steurgarnalen	7-8
Diepvriesgerechten, bv. gesauteerd	6-7
Pannenkoeken	6-7
Omelet	3.-4.
Frituren** (150-200g per portie in 1-2 l olie) Diepvriesproducten, bv. frieten, kipnuggets	8-9
Diepvieskrokreten	7-8
Vlees, bv., stukjeskip	6-7
Vis, groenten of paddestoelen, gepaneerd of in bierdeeg, bv. championons	6-7
Banket, bv. beignets, fruit in bierdeeg	4-5

• Koken zonder deksel
  Zonder deksel
  *Geregeld omdraaien

Kinderslot

De kookplaat kan beveiligd worden gegen ongewilde inschakeling, om te voorkomen dat kinderen de kookzones können inschaken.

Het kinderslot activeren en deactiveren

De kookplaat要去uitgeschakeldzijn.

Activeren: houd het symbool gedurende circa 4 seconden ingedrukt. De indicator naast het symbool gaat branden gedurende 10 Seconden. De kookplaat is geblokkeerd.

Deactiveren: houd het symbol gedurende circa 4 seconden ingedrukt. De blokkering is gedexeerd.

Automatisch kinderslot

Met denen functie worden het kinderslot allijd automatisch ingeschakeld als de kookplaat wordenuitgeschakeld.

Activeren en deactiveren

In hoofdstuk Basisinstellingen vindt u informatie over het inschakelen van het automatische kinderslot.

Functie Powerboost

Met de functie Powerboost kan het voedsel sneller worden verwarmd dan wanner de vermogensstand 9 worden gebruikt.

Alle kookzones zijn voorzien van deze functie.

Activeren

De kookplaat要去 ingeschakeld zich, maar er mag geen kookzone in werkig zich.

1. Selecteer een kookzone.
   2.Druk op het symbool b. De indicator gaat brar

De functie is nu geactiveerd.

Aanwijzing: Indien een kookzone worden ingeschakeld wanner de functie powerboost in werkig is, knipperen op de visuèle indicator van de kookzone en 9; cervolgens worden de vermogensstand 9 afgesteld. De functie powerboost worden gedeactiveerd.

Deactiveren

1. Selecteer een kookzone.
   2.Druk op het symbol 包 De indicator wordt Nieteer in beeld gebracht en de kookzone keert terug aan der Vermogensstand 9.

De functie is gedeactiveerd.

Aanwijzing: Onder bepaalde omstandigheden kan de Powerboost functie automatisch uitgeschakeld worden om de elektronische onderdelen aan de binnenNZijde van deplaat te beschemen.

Timerfunctie

Deze functie kan op twee verschillende manieren gebrukt worden:

om een kookzone automatisch uit te schakelen
als kookwekker

Een kookzone automatisch uitschakelen

De zone gaat automatisch uit na het verstreijken van de geselecteerdeijd.

Programmeren van de kooktijd.

De kookplaat moet ingeschakeld zich:

1. Selecteer de kookzone en de gewenste vermogensstand.
2. Druk op het symbool . De indicator van de kookzone gaat branden. Op de visuele indicator van de timerfunctie verschijnt 00.

3.Druk op het symbol + of -. De basisinstelling worden getoond: Symbool +: 30 minutes.

Symbool-:10minute.

1. Druk op het symbol + of - tot de gewenste kooktijd verzschijnt.

Na enkele seconden begint de kooktijd te lopen.

Aanwijzing: Het is möglichk omdezelfde kooktijd voor alle zones automatisch te programmeren. De geprogrammeerde tijd za onafhankelijk verstreijken voor ieder van de kookzones. In het hoofdstuk Basisinstelleningen vindt u informatatie over de automatische programmering van de kooktijd.

De tijd wijzigen of annuleren

Selecteer de kookzone. Druk op het symbool en wijzig de koektijd met de symbolen + of-, of stel af op 00.

Na het verstreijken van de lijd

De kookzone worden uitgeschakeld. Er klinkt een geluidssignaal en op de visuèle indicator van de timerfunctie verschijnt 00 gedurende 10 seconden. De indicator van de kookzone gaat branden. Druk op het symbol , de indicators gaan uit en het akoestische signaal stopt.

Aanwijzingen

• Indien een kooktijd in verschlende zones geprogrammeerd is, worden op de visuele indicator van de timerfunctie altijd de kooktijd van de geselecteerde zone getoond.
• De kooktijd kan worden ingesteld tot 99 minutes.

De kookwekker

Met de kookwekker kan eenijd geprogrammeerd worden tot 99 minutes. Deze is Niet afhankelijk van andere instellenen. Deze functie schakelt de kookzone Niet automatisch UIT.

Zo worden dit geprogrammeerd

1. De kookwekker kan op twee verschillende manieren worden geselecteerd:

■ Als de kookzone geselecteerd is: druk 2 keer op het symbol
■ Als de kookzone Niet geselecteerd is: druk op het symbol

De indicator ● naast symbolism Licht op. Op de visuèle indicator van de timerfunctie verschijnt 00.

2.Druk op het symbol + of -. De basisinstelling wordt getoond.
Symbool +: 10 minutes.
Symbool -: 05 minutes.
3. Stel de gewenste kooktijd in met de symbolen + of -. Na enkele seconden begint deijd te lopen.

De tijd wijzigen of annuleren

Druk meerere keren op het symbool tot de indicator naast het symbool gaat branden. Wijzig de tijd of stel af op met de symbolen + of -

Na het verstreijken van deijd

Er klinkt een waarschuwingssignaal. Op de visuèle indicator van de timerfunctie verschijnt 品 . Na 10 seconden gaan de indicatorsuit.

Als op het symbol worden gedrukt, gaan de indicators uit en stopt het akoestische signal.

Automatische tijdslimiet

Indien de kookzone gedurende lange tijd in werkung is en er geen enkele wijziging in de instelling worden aangebracht, dan worden de automatische tijsdlimiet geactiveerd.

De kookzone worden nicht meer verhit. Op de visuèle indicator van de kookzone knipperen afwisselend F, B en de restwarmte-indicator h/H.

De indicator gaat uit als er op een willekeurig symbool worden gedrukt. Nu kan de kookzone opniew worden ingesteld.

Wanneer de automatische limiet is geactiveerd, worden deze geregeld afhankelijk van de geselecteerde vermogensstand (van 1 tot 10uur).

Basisinstallingen

Het apparaat beschicht over diverse basisinstellingen. Deze instellenungen können worden aangepast aan de behoeften van de gebruiker.

Indicator Functie

Automatisch kinderslot

Gedeactiveerd.*

Geactiveerd.

c2Akoestische signalen

Bevestigingsignal en foutsignal geodeactiveerd.

Alleen foutsignal geactiveerd.

Alleen bevestigingsignal geactiveerd.

3Alle signalen geactiveerd.*

*Fabrieksinstelling

**Het maximumvermögen van deplaat is afhankelijk van de configuratie van de vermogensintensiteit die voor de installmentie is ingesteld. Om deze maximumwaarde Niet te overschrijden, beschikt de plaat over een aantal componenten die het vermogen automatisch beheren en dit verdelen over de ingeschakelde kookzones, afhankelijk van de behoeften.

Indicator Functie

5 Automatische programmering van de kooktijd.

Uitgeschakeld.*

Tijd van de automatische uitschakeling.

C5 Duur van het geluidssignaal van de timerfunctie

10 seconden*.
230 seconden.
31 minut.

7 Functie Power-Management

Gedeactiveerd.*
= 1000W minimumvermogen.
t = 1500W
2=2000W

···

9 of 9. = maximumvermogen van deplaat.**

Selectietijd van de kookzone

Onbeperkt: de staat geprogrammeerde kookzone blijft geselecteerd.

I Beperkt: de kookzone blijt slechts 10 seconden lang geselecteerd.

Terug maar de standardinstellungen

Persoonlijke instellingen.*

Terug maar de fabrieksinstellungen.

Fabrieksinstelling
*Het maximumvermögen van de planta is afhankelijk van de configuratie van de vermogensintensiteit die voor de installmentie is ingesteld. Om deze maximumwaarde Niet te overschrijden, beschikt de planta over een,aantal componenten die het vermogen automatisch beheren en dit verdelen over de ingeschakelde kookzones, afhankelijk van de behoeften.

Toegang tot de basisinstellungen

De kookplaat要去uitgeschakeldzijn.

1.Schakel de kookplaat in.
2. Druk binnen de volgende 10 seconden op het symbol en houd het gedurende 4 seconden ingedrukt.

Op de visuèle indicators lichten afwisselend en op en als vooraf bepaalde instelling.

1. Druk meerere keren op het symbol tot de indicator van de gewenste functie verschijnt.

2. Selecteer verzolgens de gewenste instelling met de symbolen + en -

1. Houd het symbol nogmaals gedurende meer dan 4 seconden ingedrukt.

De instellungen zijn op de juiste wijze bewaard.

Afsluiten

Om de instellenen af te sluiten, de kookplaat met de hoofdschakelaar uitschakelen.

Onderhoud en reiniging

De raadgevingen en waarschuwingen in dit hoofdstuk zijn bedoeld voor het optimaal schoonmaken en onderhoven van de kookplaat.

Kookplaat

Reiniging

Maak de kookplaat na ieder gebruik schoon. Op die manier voorkomt u dat aangekoeekte resten verbranden. Maak de kookplaat pas schoon als hij voldoende is afgekoeld.

Gebruik alleen reinigingsproducten die geschikt zich voor kookplaten. Volg de aanwijzingen op de verpakking van het product op.

Gebruik nooit:

Onverdund afwasmiddel
Afwasmittel voor vaatwasmachines
Schurende middelen
Corrosieve producten zoals ovensprays of vlekkenverwijderaars
Schursponzen
Hogedrukreinigers of stoommachines

De Beste manier om hardnekig vuil te verwijderen is om een glasschraper te gebruiken. Neem de aanwijzingen van de fabrikant in acht.

Glasschrapers zich verwiekrijgbaar via de Technische Dienst of in onze online winkel.

Omlijsting van de kookplaat

Om schade aan de omlijsting van de kookplaat te vermijden,要去en de volgende aanwijzingen worden opgevolgd:

Gebruik alleen warm water met een beetje zeep
- Gebruik nooit scherpe of bijtende producten
- Gebruik de glasschaperniet

Repareren van storingen

Storingen zijn gewoonlijk toe te schrijven aankleine details. Neem de volgende raadgevingen en waarschuwingen in ache alvorens contact op te nemen met de Technische Dienst.

Indicator Storing Maatregel

geen De stroom is uitgevallen. Controleer met andere elektrische apparaten of de stroom is uitge- vallen.
	Het apparaat is nicht aangesloten volgens het aansluitschema.	Controleer of het apparaat is aangesloten volgens het aansluit- schema.
	Storing in het elektronische systeme. Als de	storing na de voorgaande controles Niet is opgelost, neem dan contact op met de Technische Dienst.
De indicators knipperen	Het bedieningspaneel is vochtig of er ligt iets op.	Droog de zone van het bedieningspaneel of neem het voorwerp weg.
Er + nummer / d + nummer / Ε + nummer	Storing in het elektronische systeme. Sluit	de kookplaat af van het verdemailnet. Wacht ongeveer 30 seconden alvorens hem wee aan te sluiten.*
F0 / F9	Er is een interne fouit in de werking opge- treden.	Sluit de kookplaat af van het verdemailnet. Wacht ongeveer 30 seconden alvorens hem wee aan te sluiten.*
F2 / F5	Het elektronische systeme is oververhit geraakt en heeft de overeenkomstige kookzone uitgeschakeld.	Wacht tot het elektronische systeme voldoende afgekoeld is. Druk verzolgens op een willekeurig symbool van de kookplaat. *
F4 Het elektronische systeme is oververhit geraakt en heeft alle kookzones uitgeschakeld.
U1/Onjuiste voedingsspanning, overschrijding van de normale werklimieten.		Neem contact op met uw elektriciteitsleverancier.
U2 / U3	De kookzone is oververhit en is uitgeschakeld om uw kookplaat te beschermen.	Wacht todat het elektronische systeme voldoende afgekoeld is en schakel hem opnieuw in.

• Als de indicateatie voortduurt, neem dan contact op met de Technische Dienst.
  Zet geen hete pannen op het bedieningspaneel.

Normaal geluidijdens de werkking van het apparaat

De technologie van het verwarmen door inductie is gebaseerd op het ontstaan van elektromagnetische velden die ervoor zorgen dat de warmte rechtstreeks op de bodem van de pan worden voortgebracht. De pannen können, afhankelijk van hun bouw, geluiden of trillingen voortbrengen, Zoals hieronder worden genoemd:

Een diep gezoem zoals in een transformator

Dit geluid ontstaatijdens het koken op een hoge vermogensstand. Deoorzaak waar van is de hoeveelheid energie die de kookplaat aan de pan overdraagt. Het geluid verdwijnt of vermindert zodia de vermogensstand wordt verlaagd.

Een laag fluitend geluid

Dit geluid ontstaat als de pan leeg is. Het geluid verdwijnt zodra er water of voedsel in de pan worden gedaan.

Knisperen

Dit geluid doet zich voor bij pannen die bestaan uit lagen van verzollende materialen. Het geluid komt door de trillingen die ontstaan op de verbindingsvlakken van de verzollende materialen. Dit geluid is afkomstig van de pan. De hoeveelheid voedsel en de manier waarop het worden bereid,+kunnen de intensiteit van het geluid doe variieren.

Hoge fluitende geluiden

De geluiden ontstaan met name in pannen die bestaan uit
lagen van verschillende materialen, zodra deze worden
aangezet op de hoogste stand en op twee kookzones tegelijk.
Deze fluitende geluiden verwijnen of worden minder zodra het
vermogen worden verlaagd.

Geluid van de ventilator

Voor een goed gebruik van het elektronische system moet de kookplaat op een gecontroleerde temperatuur werken. Hiertoe is de kookplaat voorzien van een ventilator die worden geactiveerd als een hoge temperatuur worden gedetecteer. De ventilator kan ook door inertie werken, nadat de kookplaat is uit gezet, als de gedetecteerde temperatuur nog te hoog is.

Ritmische geluiden, vergelijkbaar met de wijzers van een klok

Dit geluid treedt enkel op wanner 3 ofeer kookzones in werking zich en verdwijnt of vermindert wanner een kookzone wordenuitgeschakeld.

De omschreiben geluiden zijn normal en makeen deel uit van de inductietechnologie en duiden Niet op een storing.

Servicedienst

Wanneer uw apparaat gerepareerd moet worden, staat onze servicedienst voor u koar.

E-nummer en FD-nummer

Geef wanner u contact opneem met de servicedienst alsijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van het apparaat op. Het typeplaatje met de nummers vindt u op het identificatiebewijs van het apparaat.

Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantietijd kosten met zich meebrengt.

De contactgeevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

Verzoek om reparatie en advies bij storingen

NL 0884244080

B 070 222 145

Vertrouv op de compétie van de produit. Zo bent u er zeker van dat de reparatie wordt uitgevoerd door geschoolde onderhoudstechnici, die beschikken over de originele onderdelen voor uw huishoudelijkke apparaten.

en

Table of contents

INSTALLATION INSTRUCTIONS 36

Assembly. 36

Important notes 38
