BEDIENUNGSANLEITUNG CA421252 CONSTRUCTA
de Inhaltsverzeichnis
MONTAGEANLEITUNG 4
Einbau 4
Wichtige Hinweise 6
Vorbereitung der Einbaumöbel, Abb. 1, 2, 3, 4
Einbau des Geräts, Abb. 5/7
Änderung des Einsatzstroms 13 / 16 / 20 Ampere,
Abbildung 8 .7
Ausbau des Gerats 7
GEBRAUCHSANLEITUNG 8
Sicherheitshinweise 8
Ursachen fur Schaden. 9
Umweltschutz 10
Umweltgerecht entsorgen 10
Tipps zum Energiesparen 10
Induktionskochen 10
Vorteile beim Induktionskochen 10
Geeignete KochgefBe. 10
Das Gerat kennen lernen 11

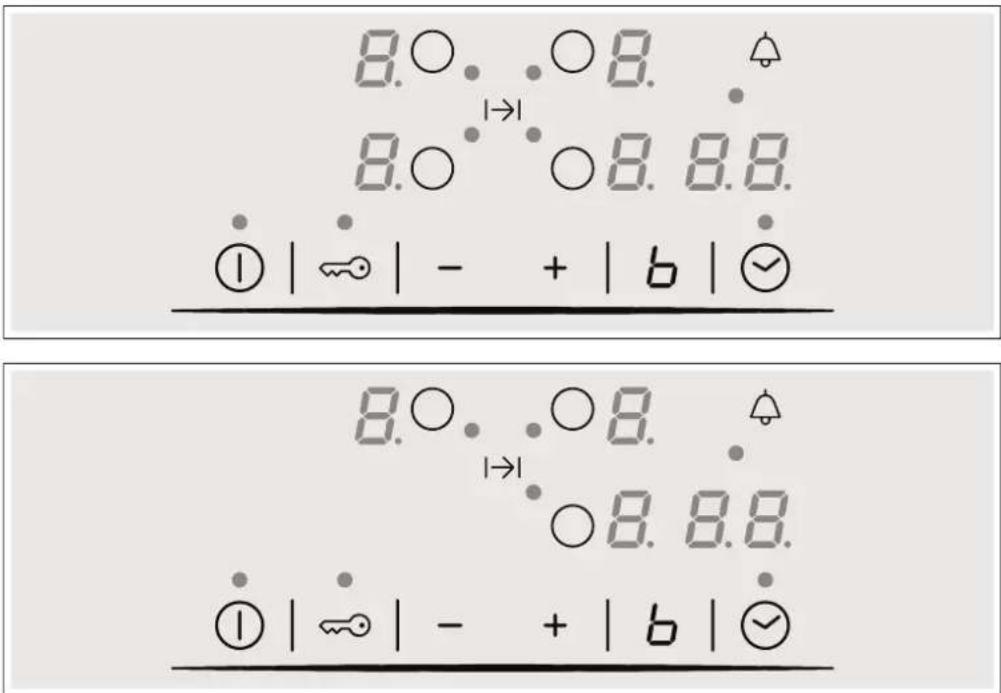

Bedienfeld 11
Die Kochzonen. 12
Restwärmeanzeige 12
Kochfeld einstellen 12
Das Kochfeld ein- und ausschalten 12
Kochstelle einrichten 12
Kochtabelle. 12
Kindersicherung 14
Kindersicherung ein- und ausschalten 14
Automatische Kindersicherung 14
Powerboost-Funktion 14
Einschalten 14
Ausschalten 14
Zeitprogrammierfung. 14
EineKochstelleautomatischausschalten 14
Zeitschaltuhr 15
Automatische Zeitabschaltung 15
Grundeinstellungen 15

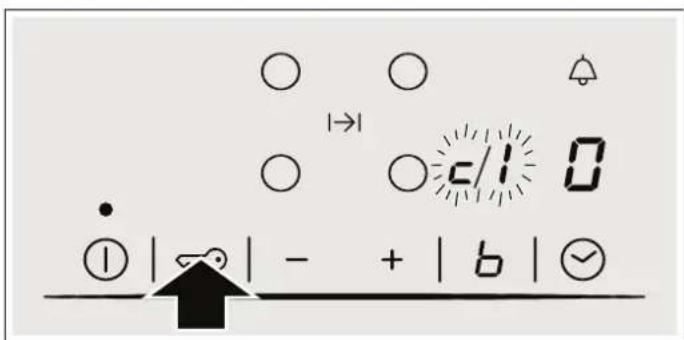

Zugang zu den Grundeinstellungen 16
Reinigung und Pflege 17
Kochfeld 17
Kochfeldrahmen 17
Betriebsstorungen beheben 17
Normale Geräusche bei Betrieb des Gerats 18
Kundendienst. 18
MONTAGEANLEITUNG
Einbau
4a4b
5
6
7
Wichtige Hinweise
Sicherheitshinweis: Die Sicherheit während des Gebrauchs ist nur gewährleistet, wenn der Einbau technisch korrekt und gemäß diesen Montageanweisungen vorgenommen wurde. Schaden, die durch einen unsachgemäßen Einbau entstehen, liegen in der Verantwortung des Monteurs.
Elektrischer Anschluss: Darf nur von einem Elektriker vorgenommen werden. Dabei gelten die Bestimmungen der örtlichen Stromversorger.
Anschlusstypen: Das Gerät gehört zur Schutzklasse I und damit nur in Kombination mit einem geerdeten Anschluss verwendet werden.
Der Hersteller übernimmt keine Verantwortung für Betriebslösungen oder mögliche Schäden wegen fehlerhafter elektrischer Installationen.
Einbau: Das Gerät muss fest angeschlossen werden, und es müssen beim festen Anschluss gemäß den Montagevorschriften Trennungsvorrichtungen eingebaut werden.
Einbau unter der Arbeitsplatte: Induktionskochfelder dürfen nur über Schubfächern, Backöfen mit Geblase desselben Herstellers oder Geschirrspulern desselben Herstellers eingebaut werden. Unter dem Kochfeld dürfen keine Kühlschränke, Backöfen ohne Geblase oder Waschmaschinen eingebaut werden.
Netzkabel: Das Netzkabel nicht einkommen oder über scharfe Kanten führen. Wenn sich darunter ein Backofen befindet, das Kabel über die hinteren Kanten des Backofens bis zur Anschlussdose führen. Das Netzkabel muss so angebracht werden, dass heiße Teile des Kochfelds oder Backofens nicht berührt werden.
Arbeitsplatte: eben, horizontal, stabil. Den Anweisungen des Herstellers der Arbeitsplatte folgen.
Garantie: Ein unsachgemäß Einbau, Anschluss oder Montage führt zum Verlust der Garantie.
Hinweis: Jegliche Arbeiten im Geräteinneren, einschließlich Austausch des Netzkabels, müssen vom eigens dazu ausgebildeten Kundendienst vorgenommen werden.

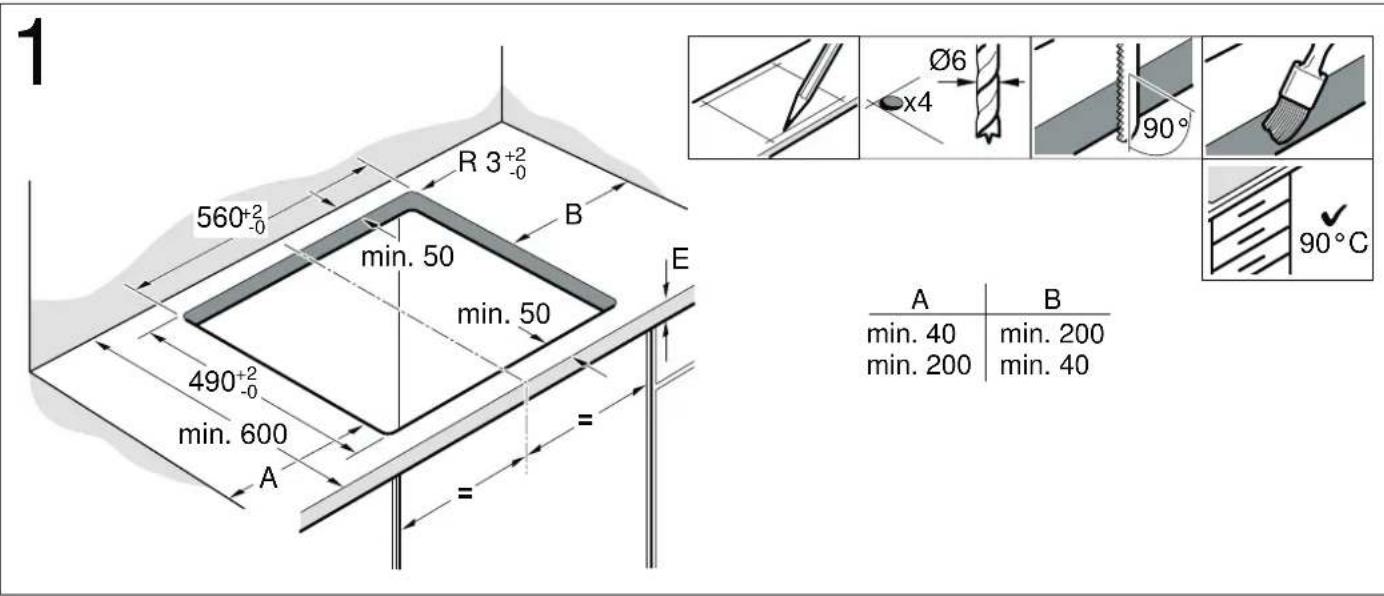

Vorbereitung der Einbaumöbel, Abb. 1, 2, 3, 4
Einbaumöbel: Müssen über eine Temperaturbestandigkeit von mindestens 90^ verfügen.
Aussparung: Späne nach den Schnittarbeiten entfern.
Schnittoberflächen: Mit hitzebeständigem Material versiegeln.

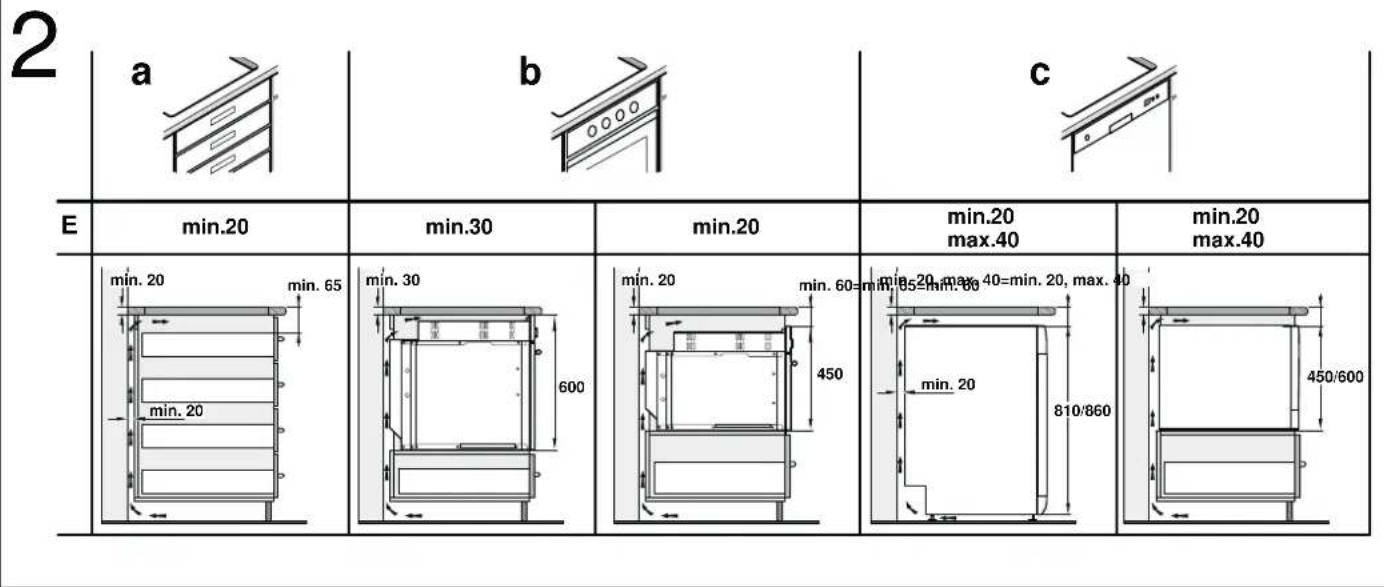

Einbau über dem Schubfach, Abbildung 2a
Im Schubfach befindliche Metallgegenstände konnen durch den Rückstrom der Luft der Belüttung des Kochfelds hohe Temperaturen erreichen, daß wird empfohlen, einen Zwischenboden einzubauen.

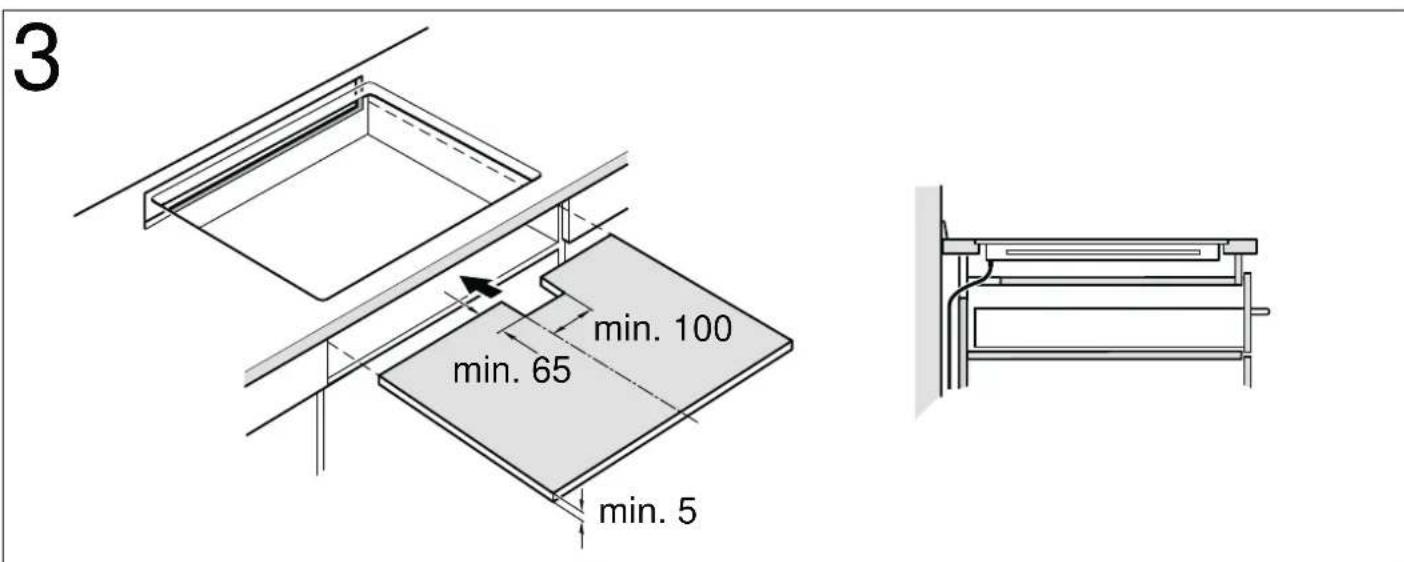

Zwischenboden: Es kann eine Holzplatte verwendet werden (Abbildung 3) oder ein geeignetes Zubehörteil, das über unseren Technischen Kundendienst bezogen werden kann. Die Artikelnummer für diese Zubehörteil lautet 686002.
Arbeitsplatte: Muss über eine Dicke von mindestens 20 mm verfügen.
Der Abstand zwischen dem oberen Bereich der Arbeitsplatte und dem oberen Bereich des Schubfachs muss 65mm betragen.
Montage über dem Backofen, Abbildung 2b
Arbeitsplatte: Muss über folgende Mindestdicke verfügen:
20 mm bei Einbau über einem Kompaktbackofen.
30 mm bei Einbau über einem normalen Backofen.
Bei Einbau über einem Kompaktbackofen muss sich ein Abstand von 60 mm zwischen dem oberen Teil des Backofens und dem oberen Teil der Arbeitsplatte befinden.
Einbau über einem Geschirrspuler, Abbildung 2c
Es muss ein Zubehörteil dazwischen eingebaut werden. Zubehörteile erhalten Sie bei unserem Kundendienst. Die Artikelnummer für diesen Zubehörteil lautet 686002.
Arbeitsplatte: Muss über eine Dicke von mindestens von 20 mm und hochstens 40 mm verfügbar.
Es muss folgender Abstand zwischen dem oberen Bereich der Arbeitsplatte und dem oberen Bereich des Geschirrspulers eingehalten werden:
60 mm bei Einbau über einem Kompakt-Geschirrspüler.
65 mm bei Einbau über einem normalen Geschirrspüler.

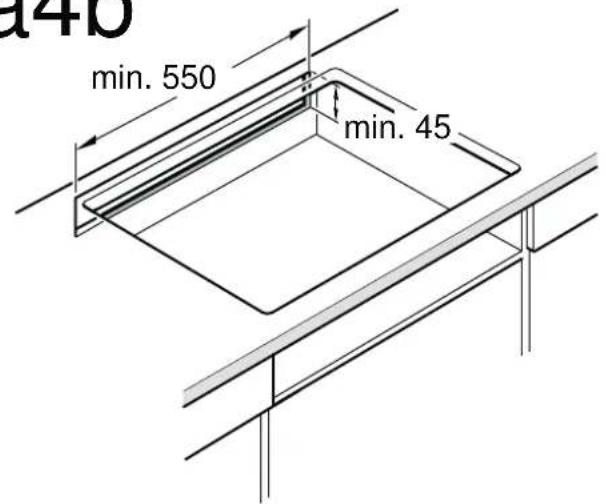

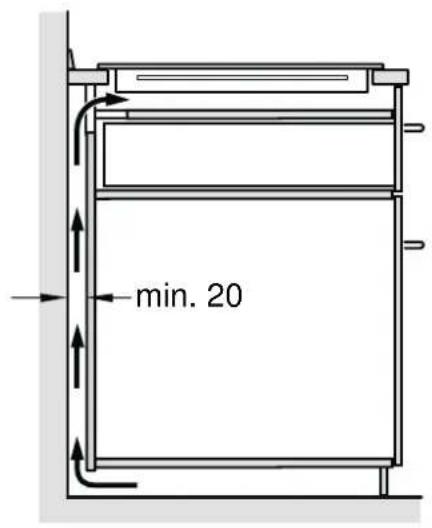

Gebäse, Abbildung 4
Für die Lufung des Kochfelds ist Folgendes notwendig:
Eine Öffnung im oberen Bereich der Rückwand des Möbels (Abbildung 4a).
Ein Abstand zwischen der Rückwand des Mobels und der Kuchenwand (Abbildung 4b).
Einbau des Geräts, Abb. 5/7
Das Kochfeld einsetzen, (Abb. 5).
Das Gerat ans Stromnetz anschließen und auf ordnungsgemäß Ben Betrieb überprüfen.
- Hinweise zur elektrischen Spannung finden Sie auf dem Typenschild.

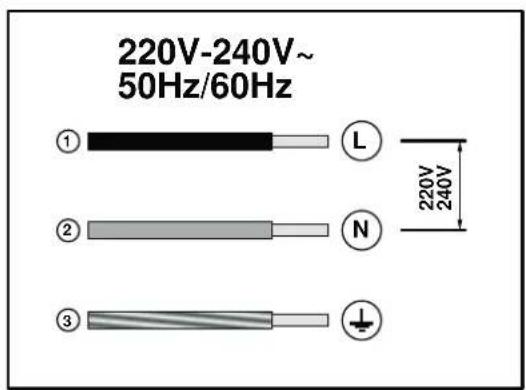

Nur nach dem Anschlussplan anschließen (Abb. 7).
1.Braun
2. Blau
3. Gelb und grün

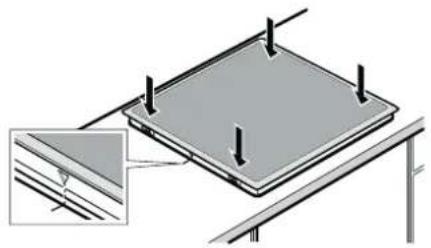

Das Kochfeld in die vorgesehene Aussparung der Ablage mit einer Tiefe von 500 mm (Abb. 6) setzen
- Mittelpunkt der Aussparung an der Ablage markieren.
- Das Kochfeld einsetzen.
- Die Markierungen am Rahmen des Kochfelds an denen der Ablage ausrichten.
- Das Kochfeld einsetzen.
Änderung des Einsatzstroms 13 / 16 / 20 Ampere, Abbildung 8
Vor dem ersten Gebrauchitte prufen,ob der Einschaltstrom des Kochfeldes korrekt ist.
Für eine Änderung des Einsatzstromes folgendermaßen vorgehen:
- Das Kochfeld mit dem Hauptschalter einschalten. Kein Kochgefaß auf die Kochstellen stellen.
- In den folgenden 60 Sekunden alle Kochstellen je nach benötigtem Einsatzstrom auf die gewünschte Kochstufe stellen, siehe Tabelle.
Leistungsstufe Einsatzstrom in Ampere
| 1 20 A |
| 2 16 A |
| 3 13 A |
- Alle Kochstellen, beginnend mit der Kochstelle rechts unten, nacheinander entgegen dem Uhrzeigersinn ausschalten.
- In der Anzeige der rechten Kochstellen wird der ausgewählte Einsatzstrom angezeigt.
- Kochfeld mithilfe des Hauptschalters ausschalten.
Der ausgewählte Einschaltstrom wurde korrekt gespeichert.
Ausbau des Geräts
Das Gerät von der Stromzufuhr trennen.
Entnahmen Sie das Kochfeld, indem Sie von unter dagegen drücken.
Achtung!
Schäden am Gerät! Versuchen Sie nicht, das Gerät durch Hebeln von oben zu entnahmen.
GEBRAUCHSANLEITUNG
Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.constructa.de und OnlineShop: www.constructa-eshop.com
Mo-Fr: 8.00-18.00 Uhr erreichbar. Nur in Deutschland gültig! Für Produktinformationen sowie Anwendungs- und Bedienungsfragen 0,14 EUR/Min aus dem Festnetz der T-Com, Mobil ggf. abweichend oder unter info@constructa-energy.de
Sicherheitshinweise
These Anleitung sorgfältig lesen. Die Gebrauchs- und Montageanleitung sowie den Gerätepass für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.
Prufen Sie das Gerät nach dem Auspacken. Falls das Gerät beim Transport Schaden genommen hat, schließen Sie es nicht an, rufen Sie den Kundendienst und halten Sie die Schäden schriftlich fest, sonst verlieren Sie das Recht auf Entscheidigung.
Der Einbau des Gerätes muss gemäß der beigefugten Montageanleitung erfolgen.
Dieses Gerät ist nur für den privaten Haushalt und das hääusliche Umfeld bestimmt. Das Gerät nur zum Zubereiten von Speisen und Getränken benutzen. Das Gerät während des Betriebes beaufsichtigen. Das Gerät nur in geschlossenen Räumen verwenden.
Keine Abdeckplatten oder ungreeignete Kinderschutzgitter verwenden. Sie können zu Unfallen führen, z.B. durch Überhitzung, Entzündung oder zerspringende Materialien.
Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.
Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultieren den Gefahren verstanden haben.
Kinder)durfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgefuhrt werden, es sei dess, sie sind 8 Jahre und alter und werden beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.
Brandgefahr!
- Heiβes Öl und Fett entsündet sich Schnell. Heiβes Öl und Fett nie unbeaufsichtigt las-
sen. Nie ein Feuer mit Wasser loschen. Kochstelle ausschalten. Flammen vorsich-
tig mit Deckel, Löschdecke oder Ahnli-
chem ersticken.
Die Kochstellen werden sehr heiß. Nie brennbare Gegenstände auf das Kochfeld legen. Keine Gegenstände auf dem Kochfeld lagern.
Das Gerät wird heiß. Nie brennbare Gegenstände oder Spraydosen in Schubladen direkt unter dem Kochfeld aufbewahren.
Das Kochfeld schaltet sich von selbst ab und lasst sich nicht mehr bedieren. Es kann sich später unbeabsichtigt einschalten. Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
Verbrennungsgefahr!
Die Kochstellen und deren Umgebung, insbesondere ein eventuell vorhandener Kochfeldrahmen, werden sehr heißt. DieHEYen Flachen nie berühren. Kinder fernhalten.
Die Kochstelle heizt, aber die Anzeige Funktioniert nicht. Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.
- Gegenstände aus Metall werden auf dem Kochfeld sehr}schnell heiB. Nie Gegenstände aus Metall, wie z. B. Messer, Gabeln, Loffel und Deckel auf dem Kochfeld ablegen.
- Nach jedem Gebrauch das Kochfeld mit dem Hauptschalter ausschalten. Warten Sie nicht, bis sich das Kochfeld automatisch ausschaltet, weil sich keine Kochgefäße mehr darauf befinden.
Stromschlaggefahr!
- Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundenst-Technikerarf Reparaturen durchführren und beschädigte Anschlussleitungen austauschen. Ist das Gerät defect, Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
Sprünge oder Brüche in der Glaskeramik konnen Stromschläge verursachen. Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.
Elettromagnetische Gefahren!
Das Gerät entspricht den Anforderungen an Sicherheit und elektronikischer Verträglichkeit. Dennoch dürfen sich Personen mit Herzschrittmachern dem Gerät nicht annahern. Man kann nicht mit absoluter Sicherheit davon ausgegeben, dass 100% dieser auf dem Markt erhältlichen Geräte den Anforderungen an die elektronikatische Verträglichkeit entsprechen und dass keine
Störungen verursacht werden, die eine korrekte Funktionseweise derselben beeinträchtigen. Es ist auch möglich, dass Personen mit anderen Geräten, wie Hörgeräten, Störungen bemerken.
Beschädigungsgefahr!
Das Kochfeld ist an der Unterseite mit einem Geblase ausgestattet. Befindet sich unter dem Kochfeld eine Schublade, dürfen in dieser keine klinen Gegenstände oder Papier aufbewahrt werden. Sie konnten aufgesaugt werden und das Geblase beschädigen oder die Kühlung beeinträchtigen. Zwischen dem Inhalt der Schublade und dem Geblaseeinggang muss ein Mindeststand von 2 cm vorhanden sein.
Verletzungsgefahr!
- Beim Garen im Wasserbad konnen Kochfeld und Kochgefäß durch Überhitzung zerspringen. Das Kochgefäß im Wasserbad darf den Boden des mit Wasser gefüllten Topfes nicht direkt berühren. Nur hitzebeständiges Kochgeschirr verwenden.
Kochtopfe konnen durch Flüssigkeit zwischen Topfboden und Kochstelle plötzlich in die Höhe springen. Kochstelle und Topboden immer trocken halten.
Ursachen für Schäden
Achtung!
■ Raue Böden der Kochgebung können das Kochfeld zerkratzen.
- Niemals leere KochgefäBe auf das Kochfeld stellen. Das können zu Schaden führen.
KeineheiBenGefaBeaufdasBedienfeld,dieAnzeigenoder denKochfeldrahmenstellen.Daskonnte zu Schadenfuhren.
- Wenn harte und spitze Gegenstände auf das Kochfeld fallen, können Schäden entstehen.
Alufolie und KunststoffgefaBe schmelzen auf heiBen Kochstell- len. Der Gebrauch von Herdschutzfolie auf dem Kochfeld wird nicht empfohlen.
Übersicht
In der folgenden Tabelle sind die früigsten Schäden aufgefuhrt:
Schaden Ursache Maßnahme
| Flecken Übergelaufenes Gargut Übergelaufenes Gargut sofort mit einem Glasschaber entfernen. |
| Ungeeignete Reinigungsmittel Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind. |
| Kratzer Salz, Zucker und Sand Das Kochfeld nicht als Tablett oder Ablage benutzten. |
| Raue Böden zerkratzen die Glaskeramik Kochgefäße überprüfen. |
| Verfährbungen Ungeeignete Reinigungsmittel Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind. |
| Reibung durch Kochgefäße Töfe und Pfannen anheiten, um sie zu verschiben. |
| Abblättern Zucker und stark zuckerhaltige Substanzen Übergelaufenes Gargut sofort mit einem Glasschaber entfernen. |
Umweltschutz
Das Gerä auspacken und Verpackungsmaterial umweltgerecht entsorgen.
Umweltgerecht entsorgen
Entsorgen Sie die Verpackung umweltgerecht.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
Tipps zum Energiesparen
Fur jedem Kochgefält stets den passenden Deckel verwenden. Beim Kochen ohne Deckel wird erheblich mehr Energie verbraucht. Mit einem Glasdeckel kann das Gericht auch bei geschlossenem Deckel kontrolliert werden.
Kochgefäbe mit ebenen Böden verwenden. Kochgefäbe ohne ebenen Boden verbrauchen mehr Energie.
Der Durchmesser des Kochgefãbodens sollte mit der Gröbe der Kochstelle übereinstimmen. Wenn der Durchmesser kleiner als die Kochstelle ist, kann dies zu einem gesteigerten Energieverbrauch führen. Achtung: Die Hersteller von Kochgefãen geben in der Regel den oberen Durchmesser des Kochgefãbes an, der normalerweise größter als der Durchmesser des Kochgefãbodens ist.
Fur Kleinere Garmengen ein kleineres Kochgefã verwenden. Ein groBes Kochgefã, das nur gingfugig gefuIlt ist, verbraucht viel Energie.
Beim Garen weniger Wasser verwenden. So kann Energie gespart werden und die im Gemüse enthaltenen Vitamine und Mineralstoffe bleiben erhalten.
Bedecken Sie stets so viel wie möglich von der Kochstelle mit dem Kochgefäß.
Niedrigste Kochstufe auswahlen, die ausreichend ist, um den Garvorgang aufrechtzuerhalten. Bei einer zu hohen Kochstufe wird Energie verschwendent.
Induktionskochen
Vorteile beim Induktionskochen
Das Induktionskochen unterscheidet sich stark von den herkommlichen Aufheizmethoden; die Hitze entstehen direkt im Kochgefäß. Daher hat die Methode mehrere Vorteile:
Zeitersparnis beim Kochen und Braten; beim direkten Erhitzen des Kochgefas.
So wird Energie gespart.
Einfache Pflege und Reinigung. Übergelaufenes Gargut brennt nicht so schnell an.
Hitze- und Sicherheitskontrolle; das Kochfeld steigert oder verringert die Energiezufuhr sofort nach der Betätigung des Bedienfels. Die Induktionskochzone unterbricht die Leistungszufuhr von selbst, wenn das Kochgefäß von der Kochstelle genommen wird, ohne diese vorher abgeschalte zu haben.
Geeignete KochgefäBe
Ferromagnetische Kochgefaße
Für das Induktionskochen sind nur ferromagnetische KochgefaBe geeignet, die aus folgenden Materialien hergestellt sein konnen:
■ Emaillierter Stahl
Gusseisen
Induktionsgeeignetes Geschirr aus Edelstahl.
Um festzustellen, ob die Gefäße geeignet sind, prufen Sie, ob der Boden des Kochgefas eines Magneten anzieht.
Andere für die Induktion geeignete Kochgefaße
Es gibt andere induktionsfähige Kochgefäbe, deren Boden nicht komplett ferromagnetisch ist.
Bei groBen Kochgefalen mit einer im Durchmesser kleineren ferromagnetischen Flache, wird nur diese ferromagnetische Flache hei. Es ist also möglich, dass die Wärmeverteilung hier nicht gleichmäßig erfolgt.
Kochgefäbe, die Aluminiumteile im Boden haben, haben eine verringerte ferromagnetische Flüche, weswegen die zugeführte Leistung geringer sein oder das KochgefäB eventuell gar nicht erkannt werden kann.
Um gute Garergebnisse zu erzie- len, empfehlen wir, dass der Durchmesser der ferromagneti-schen Flache des KochgefãBes mit der GroBe der Kochstelle übereinstimmt. Falls ein Kochgefã auf einer Kochstelle nicht erkannt wird, versuchen Sie es auf einer im Durchmesser kleineren Kochstelle noch einmal.
Nicht geeignete KochgefäBe
Verwenden Sie keinesfalls Wärmeverteilungsplatten oder Kochgefaße aus:
Normalem Edelstahl
Glas
■ Ton
Kupfer
Aluminium
Beschaffenheit des Kochgefaßbodens
Die Beschaffenheit der Kochgefäßböden kann sich auf die Gleichmäßigkeit des Kochergebnisses auswirken. Kochgefäße aus wärmeleitfähigen Materialien, wie Topfe mit Sandwichboden aus rostfreiem Stahl, verteilen die Wärme gleichfürmig und sparen so Zeit und Energie.
Kein Kochgeföf auf der Kochstelle oder Kochgeföf in ungeeigneter Höhe
Wenn kein Kochgefäß auf die ausgewählte Kochstelle gestellt wird oder das Kochgefäß aus einem ungeeigneten Material ist oder nicht die richtige Groß hat, blinkt die auf dem Anzeigefeld der Kochstelle angezeigte Kochstufe. Stellen Sie ein geeignetes Kochgefäß auf die Kochstelle, bis die Anzeige nicht mehr blinkt. Andernfalls schaltet sich die Kochstelle nach 90 Sekunden automatisch aus.
Leere Kochgefale oder Kochgefale mit dunnem Boden
Heizen Sie keine leeren Kochgefasse auf und verwenden Sie keine Kochgefasse mit dunnem Boden. Das Kochfeld ist mit einem Sicherheitssystem ausgestellt, aber ein leeres Kochgefasst kann sich sochnell aufheizen,dass die Funktion "Ausschaltautomatik" nichtrechtzeitig anspringt und eine hohe Temperatur erreicht werden kann.Der Boden des Kochgefasbes konne schmelzen und das Glasfeld beschadigen.Berühren Sie in thisem Fall das Kochfasb nicht und schalten Sie die Kochstelle aus.Kann die Kochstelle auch nach dem Abkuhlen nicht wieder in Betrieb genommen werden, setzen Sie sich mit dem Kundendienst in Verbindung.
Kochgefäßerkennung
Jede Kochstelle hat eine Mindestgrenze zur KochgefäBerkennung in Abhängigkeit des Materials des verwendeten KochgefäBes. Deshalb sollen den Sie stets die Kochstelle verwenden, die sich am besten für den Durchmesser des KochgefäBes eignet.
Das Gerät kennen lernen
Die Gebrauchsanweisung gilt fur verschiedene Kochfelder. Auf Seite 2 finden Sie eine Typenübersicht mit Maßangaben.
Bedienfeld
Bedienflächen
Hauptschalter
Kochstelle auswahlen
-/+ Einstellungen auswahlen
Powerboost-Funktion
Zeitprogrammierfungk
Kindersicherung
Anzeigen
Betriebszustand
1-9 Kochstufen
Powerboost-Funktion
H/h Restwärme
09 Zeitprogrammierfungtion
Bedienflächen
Wenn Sie auf ein Symbol drücken, wird die dazugehörige Funktion aktiviert.
Hinweis: Halten Sie die Bedienflächen immer trocken. Feuchigkeit beeinträchtigt den Betrieb.
Die Kochzonen
Kochstelle ein- und ausschalten
Einfache Kochstelle Kochgefäß in geeigneter Grüße verwenden.
Nur fur das Induktionskochen geeignete Kochgefabe verwenden, siehe Abschnitt "Geeignete Kochgefabe".
Restwärmeanzeige
Das Kochfeld verfügbar für jeder Kochstelle über eine Restwärme-anzeige, die auf noch warme Kochstellen hinweist. Berühren Sie Kochstellen mit dieser Anzeige nicht.
Auch wenn das Kochfeld bereits ausgeschelt ist, leuchtet die Anzeige ±b oder ±b , solange die Kochstelle noch warm ist.
Beim Herunternehmen des Kochgefäbes vor Abstellen der Kochstelle, erschinen abwechselnd die Anzeige h oder H und die gewähltte Kochstufe.
Kochfeld einstellen
Dieses Kapitel zeigt, wie die Kochstellen programmiert werden können. Der Tabelle konnen Sie die Garzeiten und Kochstufen für die verschiedene Gerichte entnahmen.
Das Kochfeld ein- und ausschalten
Das Kochfeld mit dem Hauptschalter ein- und ausschalten.
Einschalten: Auf das Symbol ① drücken. Es ertont ein Signal. Die Anzeige neben dem Hauptschalter und die Anzeigen ⑦ der Kochstellen leuchten auf. Das Kochfeld ist nun betriebsbereit.
Ausschalten: Auf das Symbol ① drücken, bis die Anzeigen erlösen. Alle Kochstellen sind ausgeschaltet. Die Restwärme-anzeige leuchtet weiter, bis die Kochstellen ausreichend abgekühlt sind.
Hinweise
Das Kochfeld schaltet sich automatisch aus, wenn alle Kochstellen mehr als 20 Sekunden abgeschaltet sind.
Die ausgewählten Einstellungen bleiben nach dem Ausschalten des Kochfelds noch bis zu 4 Sekunden lang gespeichert. Wird das Kochfeld in dieser Zeit erneut eingeschaltet, gelten die vorherigen Einstellungen.
Kochstelle einrichten
Die gewünschte Kochstufe mit den Symbolen + und - auswahlen.
Kochstufe 1 = niedrigste Leistung.
Kochstufe 9 = hochste Leistung.
Jede Kochstufe verfügbar über eine Zwischenstufe. Diese ist mit einem Punkt gekennzeichnet.
AuswahlderKochstelleund derKochstufe
Das Kochfeld muss eingeschaltet sein.
-
Die Kochstelle mit dem Symbol auswahlen.
-
In den nachsten 10 Sekunden das Symbol + oder - drucken.Die Grundeinstellung wird angezeigt:
Symbol + Kochstufe 9
Symbol - Kochstufe 4
Die Kochstufe ist nun eingestellt.
Kochstufeändern
Kochstelle auswahlen und das Symbol + oder - drucken, bis die gewünschte Kochstufe erscheint.
Kochstelle ausschalten.
Kochstelle auswahlen und anschließend auf das Symbol + oder - drucken, bis 0 entscheid.
Die Kochstelle schaltet sich aus und die Restwärmeanzeige erscheint.
Hinweise
- Wenn kein Kochgefäß auf der Induktionskochstelle stehen, blinking die Anzeige der gewährten Kochstufe. Nach einiger Zeit schaltet sich die Kochstelle aus.
Steht vor dem Einschalten der Platte ein Kochgefäß auf der Kochstelle, wird these spätestens 20 Sekunden nach dem Drücken des Hauptschalters erkannt und die Kochstelle wird automatisch ausgewählt. Wahlen Sie innerhalb von 20 Sekunden nach der Erkennung die Kochstufe. Andernfalls schaltet sich die Kochstelle ab.
Auch wenn mehr als ein KochgefasbeimEinschalten auf demKochfeld steht, wird nur eines davon erkannt.
Kochtabelle
In folgender Tabelle sind einige Beispiele aufgeführt.
Zu Beginn die Kochstufe 9 auswahlen.
Häufig umruhren, wenn Brei, Cremes und dickflüssige Sausen zubereiten werden.
Kochstufe
Schmelzen
Schokolade, Schokoladenguss 1-1.
- Kochen ohne Deckel
ohne Deckel
* Häufig wenden
Kochstufe
| Aufheizen und Warmhalten | |
| Eintopf (z. B. Linsen) 1-2 | |
| Milch** 1.-2. | |
| In Wasser gegarte Würste** 3-4 | |
| Auftauen und Erwärmen | |
| Tiefgekühler Spinat 3-4 | |
| Tiefgekühtes Gulasch 3-4 | |
| Auf kleiner Flamme kochen und garen | |
| Kartoffelkürle* 4.-5. | |
| Fisch* 4-5 | |
| Weße Saucen, z. B. Béchamel 1-2 | |
| Aufgeschlagene Saucen, z. B. Bernaise, Hollandaise 3-4 | |
| Kochen, Dampfgaren, Anbraten | |
| Reis (mit doppelter Wassermenge) 2-3 | |
| Milchreis 1.-2. | |
| Kartoffeln 4-5 | |
| Nudeln* 6-7 | |
| Eintopf, Suppen | 3.-4. |
| Gemüse | 2.-3. |
| Tiefgekühltes Gemüse | 3.-4. |
| Eintopf mit dem Schnellkochtopf | 4.-5. |
| Schmoren | |
| Rouladen | 4-5 |
| Schmorbraten | 4-5 |
| Gulasch | 3.-4. |
| Schmoren / Braten mit weniger Öl** | |
| Filet, Kotelett (natur oder paniert) | 6-7 |
| Steak (3 cm dick) | 7-8 |
| Hähnchenbrust (2 cm dick)*** | 5-6 |
| Hamburger, Frikadellen (3 cm dick)*** | 4.-5. |
| Fisch und Fischfilet, natür | 5-6 |
| Fisch und Fischfilet, paniert | 6-7 |
| Kraben und Garnelen | 7-8 |
| Tiefkuhlgerichte, z. B. Bratgerichte | 6-7 |
| Pflannkuchen | 6-7 |
| Omelett | 3.-4. |
| Frittieren** (150-200 g pro Portion in 1-2 l Öl) | |
| Tiefkuhlprodukte, z. B. Pommes frites, Chicken-Nuggets | 8-9 |
| Kroketten, tiefgekühlt | 7-8 |
| Fleisch, z. B. Hünnerteile | 6-7 |
| Fisch, Gemüse oder Pilze paniert oder im Bierteig, z. B. Champignons | 6-7 |
| Konditoreiware, z. B. Windbeutel, Früchte im Bierteig | 4-5 |
- Kochen ohne Deckel
ohne Deckel
* Häufig wenden
Kindersicherung
Das Kochfeld kann gegen unbeabsichtigtes Einsatz gehert werden, damit Kinder keine Kochstellen einschalten konnen.
Kindersicherung ein- und ausschalten
Das Kochfeld muss ausgeschaltet sein.
Einschalten: Das Symbol etwas 4 Sekunden lang drucken. Die Anzeige besoin dem Symbol leuchtet 10 Sekunden lang auf. Das Kochfeld ist nun gesperrt.
Ausschalten: Das Symbol etwas 4 Sekunden lang drücken. Die Sperre ist nun deaktiviert.
Automatische Kindersicherung
These Funktion aktiviert die Kindersicherung automatisch nach jeder Ausschalten des Kochfelds.
Ein- und ausschalten
Im Kapitel Grundeinstellungen finden Sie Informationen zur Aktivierung der automatischen Kindersicherung.
Powerboost-Funktion
Mit der Powerboost-Funktion konnen größere Mengen Wasserchneller erhitzt werden als mit der Kochstufe 9.
Alle Kochstellen verfügen über diese Funktion.
Einschalten
Das Kochfeld muss eingeschaltet sein, jedoch darf keine Kochstelle in Betrieb sein.
1.Eine Kochstelle auswahlen.
2. Auf das Symbol drucken. Die Anzeige leuchtet auf.
Die Funktion ist nun eingeschaltet.
Hinweis: Wenn eine Kochstelle angeschaltet und gleichzeitig noch die Powerboost-Funktion verwendet wird, blinken in der Programmanzeige der Kochstelle die Symbole 6 und 8 auf. AnschlieBend wird die Kochstufe 9 eingestellt. Die Powerboost-Funktion wird deaktiviert.
Ausschalten
1.Eine Kochstelle auswahlen.
2. Auf das Symbol drucken. Die Anzeige erlisch und die Kochstelle kehrt zur Kochstufe zurrack.
Die Funktion wurde deaktiviert.
Hinweis: Unter bestimmten Umständen kann es vorkommen, dass sich die Powerboost-Funktion automatisch abscheltet, um die elektronischen Komponenten im Inneren des Kochfeldes zu schätzen.
Zeitprogrammierfungtion
These Funktion kann auf zwei Arten genutzt werden:
Zum automatischen Ausschalten einer Kochstelle.
■ Als Zeitschaltuhr.
Eine Kochstelle automatisch aushalten
Die Kochstelle schaltet sich nach Ablauf der eingestillten Zeit automatisch aus.
Die Garzeit einstellen.
Das Kochfeld muss eingeschaltet sein:
1.Die gewünschte Kochstelle sowie die gewünschte Kochstufe auswahlen.
2. Auf das Symbol drücken. Die Anzeige • der Kochstelle leuchtet auf. In der Anzeige der Zeitprogrammierfungtion erscheint 00.
- Auf das Symbol + oder - drücken. Die Grundeinstellung wird angezeigt:
Symbol : 30 Minuten.
Symbol -: 10 Minuten.
- Das Symbol + oder - drücken, bis die gewünschte Garzeit entscheid.
Nach weniger Sekunden beginn't die Garzeit abzulaufen.
Hinweis: Für alle Stellen kann automatisch dieselbe Garzeit programmiert werden. Die programmierte Zeit lauft für jeder einzelnie Kochstelle unabhängig ab.
In Kapitel Grundeinstellungen finden Sie Informationen zur automatischen Programmierung der Garzeit.
Zeit ändern oder loschen
Kochstelle auswahlen. Auf das Symbol drucken und die Garzeit mit den Symbolen + oder -ändern oder auf 00 stellen.
Nach Ablauf der Zeit
Die Kochstelle schaltet sich aus. Es ertont ein Signal und in der Anzeige der Zeitprogrammierfungtion wird 00 10 Sekunden lang angezeigt. Die Anzeige der Kochstelle leuchtet auf. Das Symbol drucken, die Anzeigen erloschen und das akustische Signal verstummt.
Hinweise
- Wenn für mehrere Kochstellen eine Garzeit eingegeben wurde, erscheint in der Anzeige der Zeitprogrammierfungtion immer die Zeit der gewährten Kochstelle.
Es konnen Garzeiten von bis zu 99 Minuten Dauer eingestellt werden.
Zeitschaltuhr
Die Zeitschaltuhr ermitteligt die Programmierung einer Zeit bis 99 Minuten. Sie ist von anderen Einstellungen unabhängig. Diese Funktion dient nicht dem automatischen Ausschalten einer Kochstelle.
Programmierung
-
Die Zeitschaltuhr kann auf zwei Arten ausgewählt werden:
-
Wenn eine Kochstelle ausgewählt wurde: Zweimal auf das Symbol drucken.
- Wenn keine Kochstelle ausgewählt wurde: Auf das Symbol drucken.
Die Anzeige ● besoin dem Symbol leuchtet auf. In der Anzeige der Zeitprogrammierfungtion erscheint 品
- Auf das Symbol + oder - drücken. Die Grundeinstellung wird angezeigt.
Symbol : 10 Minuten.
Symbol: 05 Minuten.
- Die gewünschte Zeit mit den Symbolen + oder - einstellen.
Nach einigen Sekunden beginnnt die Zeit abzulaufen.
Zeitändern oderlöschen
Das Symbol mehrfach drücken, bis die Anzeige befindem Symbol aufleuchtet. Die Zeit mit den Symbolen + oder -ändern oder auf 00 stellen.
Nach Ablauf der Zeit
Ein Signal ertont. In der Anzeige der Zeitprogrammierfungtion erscheint. Nach 10 Sekunden schalten sich die Anzeigen aus.
Durch Drücken auf das Symbol schalten sich die Anzeigen aus und das Signal verstummt.
Automatische Zeitabschaltung
Wenn die Kochstelle langere Zeit in Betrieb ist, ohne dass Einstellungen verändert werden, wird die automatische Zeitabschaltung aktiviert.
Die Kochstelle heizt nicht mehr. In der Anzeige der Kochstelle blinken abwechselnd F, B und die Restwärmeanseige h/H.
Bei Drücken irgend eines Symbols erlischt die Anzeige. Die Kochstelle kann nun neu eingestellt werden.
Die automatische Zeitabschaltung hangt von der gewählten Kochstufe ab (von 1 bis 10 Stunden).
Grundeinstellungen
Das Gerät bietet verschiedene Grundeinstellungen. These Establishungen können Sie Ihr Bedürfnissen anpassen.
Anzeige Funktion
| < /Automatische Kindersicherung Ø AUS.* Ø EIN. |
| <2 Signtõne Ø Bestätigungssignal und Fehlersignal sind ausgeschelt. Ø Nur das Fehlersignal ist eingeschelt. Ø Nur das Bestätigungssignal ist eingeschelt. Ø Alle Signtõne sind eingeschelt.* |
Werkseinstellung
*Die maximale Leistung des Kochfelds ist abhängig vom Einsatzstrom, der bei der Installation festgelegt wurde. Damit dieser Maximalwert nicht übersritten wird, verfügt das Kochfeld über mehrere Komponenten, die die Leistung automatisch verwalten und je nach Anforderung auf die eingeschalteten Kochstellen vertieren.
Anzeige Funktion
5 Automatische Programmierung der Garzeit.
AUS.
-99 Zeit bis zur automatischen Abschaltung.
C5 Dauer des Signatons der Zeitprogrammierfungtion:
10 Sekunden*.
230 Sekunden.
31Minute.
7 Funktion Power-Management
AUS.
t = 1000 W Mindestleistung.
t = 1500W
2 = 2000W
···
9 oder 9. = hochste Leistung des Kochfelds.**
C5 Auswahlzeit der Kochstelle
Uneingeschrankt: Die zuletzt gewählte Kochstelle bleibt ausgewählt.
Eingeschränkt: Die Kochstelle bleibt nur für 10 Sekunden ausgewählt.
Zu den Grundeinstellungen zurückkehren
Personliche Einstellungen.
Zu den Werkseinstellungen zurückkehren.
*Werkseinstellung
**Die maximale Leistung des Kochfelds ist abhängig vom Einsatzstrom, der bei der Installation festgelegt wurde. Damit dieser Maximalwert nicht übersritten wird, verfügt das Kochfeld über mehrere Komponenten, die die Leistung automatisch verwalten und je nach Anforderung auf die eingeschalteten Kochstellen vertieren.
Zugang zu den Grundeinstellungen
Das Kochfeld muss ausgeschaltet sein.
1.Das Kochfeld einschalten.
2. In den folgenden 10 Sekunden das Symbol 4 Sekunden lang gedrückt halten.
Bei den Anzeigen leuchten in der Voreinstellung c und abwechselnd und auf.
- Das Symbol mehrmals drucken, bis die Anzeige der gewünschten Funktion erscheint.
4.AnschlieBend die gewünschte Einstellung mit den Symbolen + und - auswahlen.
- Erneut das Symbol mehr als 4 Sekunden drücken. Die Einstellungen wurden korrekt gespeichert.
Verlassen
Zum Verlassen der Grundeinstellungen Kochfeld mit dem Hauptschalter ausschalten.
Reinigung und Pflege
Die Tipps und Hinweise theses Kapitels sollen eine Hilfe für die optimale Pflege und Reinigung des Kochfelds sein.
Kochfeld
Reinigung
Kochfeld nach jedem Kochen reinigen. Dadurch wird verhindert, dass Kochreste festbrennen. Das Kochfeld erst reinigen, wenn es ausreichend abgekühlt ist.
Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind. Anweisungen auf der Verpackung des Reinigungsmittels beachten.
Benutzen Sie keinesfalls:
Spulmittelkonzentrat
Geschirrspulmittel
Scheuermittel
Atzende Mittel wie Backofenspray oder Fleckenentferner
Scheuerschwämme
Hochdruck- oder Dampfreiniger
Die Beste Art, Schmutz zu entfernen, ist der Einsatz eines Glaschabers. Anweisungen des Herstellers beachten.
Geeignete Glasschaber konnen über den Kundendienst oder in unserem Online-Shop bezogen werden.
Kochfeldrahmen
Durch Beachtung folgender Hinweise konnen Beschädigungen des Kochfeldrahmens verhindert werden:
Nur warme Seifenlauge verwenden
Keine scharfen oder scheuernden Produkte verwenden
Keine Glasschaber verwenden
Betriebsstörungen beheben
Normalerweise sind Betriebsstörungen auf keine Details zurückzuführen. Bevor Sie den Kundendienst rufen, beachten Sie zuerst folgende Ratschläge und Hinweise.
Anzeige Störung Maßnahme
| Keine Die Stromzufuhr wurde unterbrochen. Überprüfen Sie mit Hilfe anderer Elektrogeräte, ob die Stromversor-gung unterbrochen wurde. | ||
| Der Anschluss des Geräts wurde nicht nach Anschlussplan vorgenommen. | Überprüften Sie, ob das Gerät nach Anschlussplan angeschlossen wurde. | |
| Störung im elektronischen System. Falls die vorherigen Maßnahmen die Störung nicht beheben, rufen Sie den Kundendienst. | ||
| Die Anzeigen blinken | Das Bedienfeld ist feucht oder es liegt ein Gegenstand daraufuf. | Trocknen Sie das Bedienfeld oder entfernen Sie den Gegenstand. |
| Er + Zahl / d + Zahl / e + Zahl | Störung im elektronischen System. Trennen | Sie das Kochfeld vom Stromnetz. Warten Sie 30 Sekunden und schreiben Sie es erneut an.* |
| F0 / F9 | Es ist ein interner Fehler aufgetreten. | Trennen Sie das Kochfeld vom Stromnetz. Warten Sie 30 Sekunden und schreiben Sie es erneut an.* |
| F2 / F5 | Das elektronische System wurde überhützt und hat die betreffende Kochstelle ausge-schaltet. | Warten Sie, bis das elektronische System genügend abgekühlt ist. Drücken Sie anschreiben auf irgendein Symbol auf dem Kochfeld. * |
| F4 Das elektronische System wurde überhützt und hat alle Kochstellen ausgeschaltet. | ||
| U / Eingangsspannung nicht korrekt, außer-halb des normalen Betriebsbereichs. | Setzen Sie sich mit ihrem Stromversorger in Verbindung. | |
| U2 / U3 | Die Kochstelle wurde überhützt und zum Schutz Ihres Kochfelds ausgeschaltet. | Warten Sie, bis das elektronische System genügend abgekühlt ist und schalten Sie es erneut ein. |
- Sollte die Anzeige nicht erlösen, rufen Sie den Kundendienst.
Keine halten Kochgefäre auf das Bedienfeld stellen.
Normale Geräusche bei Betrieb des Geräts
Die Technologie der Induktionskochfelder basiert auf der Entstehung elektromagnetischer Felder, durch welche die Wärme direkt am Boden des Kochgefäbes entsteht. Abhängig von der Beschaffenheit des Kochgefäbes konnen Gerausche oder Schwingungen entstehen, die nachfolgend beschrieben werden:
Ein tiefes Summen wie bei einem Transformator
Dieses Gerausch entsteht beim Kochen mit einer hohen Kochstufe. Ursache ist die Energiemenge, die vom Kochfeld auf das Kochgefäß übertragen wird. Das Gerausch verschwindet bei Einstellung auf eine gingere Kochstufe ganz oder wird schwacher.
Ein tiefes Pfeifen
Dieses Gerausch entsteht bei einem leeren Kochgefäß. Das Gerausch verschwindet, wenn Wasser oder Gargut in das Kochgefäß gegeben wird.
Knistern
Das Gerausch entstehen bei KochgefaBen aus verschieden. übereinanderliegenden Materialien. Das Gerausch entstehen durch die Schwingungen an den Verbindungsflächen zwischen den verschieden Materialschichten. Das Gerausch kommt vom KochgefB. Menge und Kochart der Lebensmittel konnen den Gerauschpegel abweichen halten.
Hohe Pfeiftone
Die Gerausche entstehen besonders in KochgefaBen mit Schichten aus verschieden Materialien, sobald diese auf der hochsten Heizstufe und gleichzeitig auf zwei verschieden Kochstellen aufgeheizt werden. Diese Pfeiftone verschwinden bei Verringerung der Leistung ganz oder werden schwacher.
Gerausche des Geblases
Für einen korrekten Betrieb des elektronischen Systems ist eine Regulierung der Temperatur des Kochfelds erforderlich. Dafür ist das Kochfeld mit einem Lüfter ausgestattet, der sich einschaltet, wenn die festgestellte Temperatur zu hoch ist. Das Gebläse kann auch bei ausgeschalten Gerät weiterlaufen, wenn die gemessene Temperatur nach dem Ausschalten des Kochfelds noch immer zu heiß ist.
Gleichmäßige Gerausche, wie bei einem Uhrzeiger.
Dieses Gerausch tritt nur auf, wenn 3 oder mehr Kochstellen verwendet werden, und verschwindet bzw. reduziert sich, wenn eine der Kochstellen ausgeschaltet wird.
Die beschriebenen Gerausche sind normaler Bestandteil der Induktionstechnologie und nicht als Mangel anzusehen.
Kundendienst
Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch umunnöttige Technikerbesuche zu vermeiden.
E-Nummer und FD-Nummer:
Wenn Sie unseren Kundendienst anfordern, geben Sieitte die E-Nummer und FD-Nummer des Gerates an. Das Typenschild mit den Nummern finden Sie auf dem Geratepass.
Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kosten ist.
Die Kontaktdaten aller Länder für den nachstgelegen den Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.
Reparaturauftrag und Beratung bei Störungen
A0810550533
D01801223377
(0,039 €/Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min.)
CH 0848 840 040
Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen sicher, dass die Reparatur von geschulten Servicetechnikern durchgefuhrt wird, die mit den Original-Ersatzteilen für Ihr Hausgerät ausgerüstet sind.
Inhoudsopgave
INSTALLATIEVOORSCHRIFT 20
Montage 20
Ferromagnetische pannen
Constructa Vertriebs-GmbH
Carl-Wery-StraBe 34
81739 Munchen
DEUTSCHLAND
00
(930211)
