GEBRUIKSAANWIJZING EWS170 HAMA

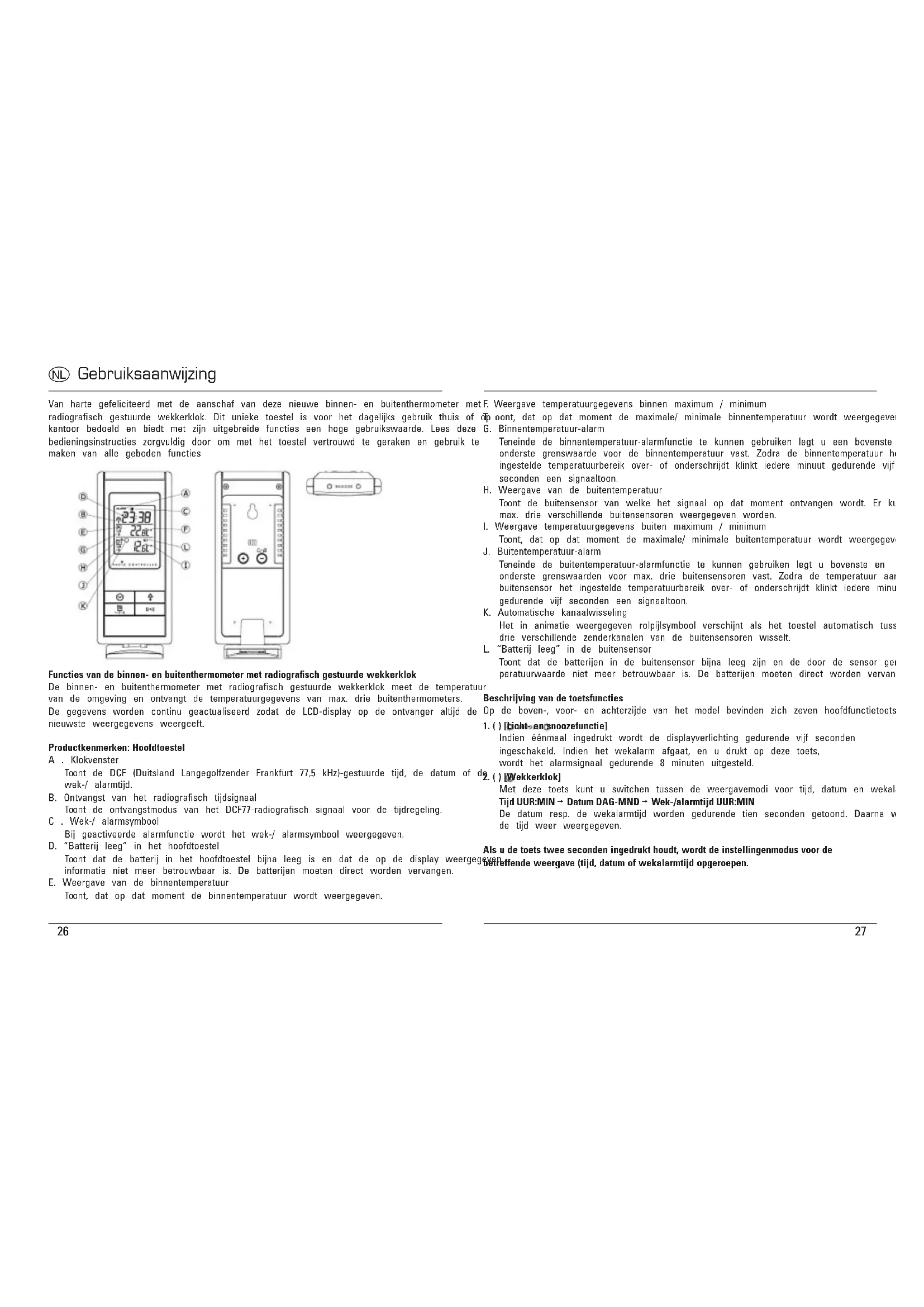

Van harte gefeliciteerd met de aanschaf van deze nieuwe binnen- en buitenthermometer met radiograsch gestuurde wekkerklok. Dit unieke toestel is voor het dagelijks gebruik thuis of op kantoor bedoeld en biedt met zijn uitgebreide functies een hoge gebruikswaarde. Lees deze bedieningsinstructies zorgvuldig door om met het toestel vertrouwd te geraken en gebruik te maken van alle geboden functies Functies van de binnen- en buitenthermometer met radiograsch gestuurde wekkerklok De binnen- en buitenthermometer met radiograsch gestuurde wekkerklok meet de temperatuur van de omgeving en ontvangt de temperatuurgegevens van max. drie buitenthermometers. De gegevens worden continu geactualiseerd zodat de LCD-display op de ontvanger altijd de nieuwste weergegevens weergeeft. Productkenmerken: Hoofdtoestel A . Klokvenster Toont de DCF (Duitsland Langegolfzender Frankfurt 77,5 kHz)-gestuurde tijd, de datum of de wek-/ alarmtijd. B. Ontvangst van het radiograsch tijdsignaal Toont de ontvangstmodus van het DCF77-radiograsch signaal voor de tijdregeling. C . Wek-/ alarmsymbool Bij geactiveerde alarmfunctie wordt het wek-/ alarmsymbool weergegeven. D. “Batterij leeg” in het hoofdtoestel Toont dat de batterij in het hoofdtoestel bijna leeg is en dat de op de display weergegeven informatie niet meer betrouwbaar is. De batterijen moeten direct worden vervangen. E. Weergave van de binnentemperatuur Toont, dat op dat moment de binnentemperatuur wordt weergegeven. F. Weergave temperatuurgegevens binnen maximum / minimum T oont, dat op dat moment de maximale/ minimale binnentemperatuur wordt weergegeven. G. Binnentemperatuur-alarm Teneinde de binnentemperatuur-alarmfunctie te kunnen gebruiken legt u een bovenste en onderste grenswaarde voor de binnentemperatuur vast. Zodra de binnentemperatuur het ingestelde temperatuurbereik over- of onderschrijdt klinkt iedere minuut gedurende vijf seconden een signaaltoon. H. Weergave van de buitentemperatuur Toont de buitensensor van welke het signaal op dat moment ontvangen wordt. Er kunnen max. drie verschillende buitensensoren weergegeven worden.

I. Weergave temperatuurgegevens buiten maximum / minimum

Toont, dat op dat moment de maximale/ minimale buitentemperatuur wordt weergegeven. J. Buitentemperatuur-alarm Teneinde de buitentemperatuur-alarmfunctie te kunnen gebruiken legt u bovenste en onderste grenswaarden voor max. drie buitensensoren vast. Zodra de temperatuur aan de buitensensor het ingestelde temperatuurbereik over- of onderschrijdt klinkt iedere minuut gedurende vijf seconden een signaaltoon. K. Automatische kanaalwisseling Het in animatie weergegeven rolpijlsymbool verschijnt als het toestel automatisch tussen de drie verschillende zenderkanalen van de buitensensoren wisselt. L. “Batterij leeg” in de buitensensor Toont dat de batterijen in de buitensensor bijna leeg zijn en de door de sensor gemeten tem- peratuurwaarde niet meer betrouwbaar is. De batterijen moeten direct worden vervangen. Beschrijving van de toetsfuncties Op de boven-, voor- en achterzijde van het model bevinden zich zeven hoofdfunctietoetsen.

1. ( ) [Licht- en snoozefunctie]

Indien éénmaal ingedrukt wordt de displayverlichting gedurende vijf seconden ingeschakeld. Indien het wekalarm afgaat, en u drukt op deze toets, wordt het alarmsignaal gedurende 8 minuten uitgesteld.

Met deze toets kunt u switchen tussen de weergavemodi voor tijd, datum en wekalarmtijd. Tijd UUR:MIN « Datum DAG-MND « Wek-/alarmtijd UUR:MIN De datum resp. de wekalarmtijd worden gedurende tien seconden getoond. Daarna wordt de tijd weer weergegeven. Als u de toets twee seconden ingedrukt houdt, wordt de instellingenmodus voor de betreffende weergave (tijd, datum of wekalarmtijd opgeroepen.28

Met deze toets wisselt u tussen de opgeslagen maximale en minimale waarden van de binnen- en buitenthermometers. Om het geheugen voor binnen- en buitentemperatuur te wissen houdt u de toets twee seconden lang ingedrukt.

Met deze toets wisselt u tussen de verschillende zenderkanalen van de buitensensoren. Met deze toets kunt u uit de kanalen 1, 2, 3 en de automatische kanaalwisseling kiezen, waarbij alle drie kanalen bij herhaling beurtelings worden weergegeven. Door twee secon- den op deze toets te drukken wordt de buitensensor-zoekfunctie geactiveerd.

5. ( ) [Temperatuuralarm]

Met deze toets wisselt u na elkaar tussen de volgende weergavefuncties: Hoge- en lage temperatuuralarm voor binnentemperatuur, voor buitentemperatuur (kanaal 1, 2 resp. 3) en de normale temperatuurweergave. Als u de toets bij de gewenste temperatuuralarm-weergave twee seconden ingedrukt houdt, wordt de instellingenmodus voor deze weergave opgeroepen. Met behulp van de toetsen [ + ] en [ - ] wijzigt u de instellingen. Druk opnieuw de toets [ ] in om de instellingen te bevestigen of houdt de toets gedurende vijf seconden ingedrukt om naar de normale temperatuurweergave terug te keren en de instellingen te bevestigen.

Met behulp van deze toets vergroot u de waarde tijdens het instellen. Door twee seconden op deze toets te drukken wordt de radiograsche besturing handmatig geactiveerd. Om de radiograsch besturing te deactiveren drukt u nogmaals op deze toets.

Met behulp van deze toets verkleint u de waarde tijdens het instellen. Als u deze toets in de wek-/ alarmmodus indrukt wordt de dagelijkse wek-/ alarmfunctie geactiveerd resp. gedeactiveerd. Als u deze toets in de temperatuuralarmmodus indrukt wordt de alarmfunctie geactiveerd resp. gedeactiveerd. In het batterijvak bevinden zich nog twee toetsen:

Met deze toets kunt u wisselen tussen de weergave in graden Celsius en Fahrenheit (°C <- -> °F).

Met behulp van deze toets kunt u het hoofdtoestel bij functiestoringen op de fabrieksinstellingen resetten. Eerste stappen Deze binnen- en buitenthermometer met radiograsch gestuurde wekkerklok is eenvoudig gereed voor gebruik te maken. Teneinde een optimaal functioneren te garanderen voert u de onderstaande stappen in de aangegeven volgorde uit.

1. Allereerst de batterijen in het hoofdtoestel plaatsen vóórdat de batterijen in de

sensoreenheden worden geplaatst.

2. De ontvanger kan pas handmatig worden gecongureerd als de registratie van de

draadloze sensoren voor de metingen buiten is afgesloten.

3. Buitensensor en hoofdtoestel moeten binnen het zendbereik opgesteld worden – onder nor-

male omstandigheden binnen een straal van circa 50 meter. De buitensensor is weliswaar weerbestendig, hij dient echter op een plek opgesteld te worden waar de sensor niet aan direct zonlicht, regen of sneeuw blootgesteld is. Batterijen in het hoofdtoestel plaatsen

1. Open de afdekking van het batterijvak.

2. Plaats twee 1,5 V alkaline-mangaan-batterijen van het type AAA.

Aanwijzing: Vervang de batterijen als “Batterij leeg” rechts boven in de display wordt weergegeven. Batterijen in de buitensensor plaatsen

1. Klap de voetbeugel van de buitensensor uit door aan de onderzijde beide klemsluitingen los

2. Draai met een kleine kruisschroevendraaier de schroeven uit de afdekking.

3. Plaats twee batterijen van het type AAA in het toestel. Let daarbij goed op de juiste

polarisatie, volgens de markering (“+” en “-”) in het batterijvak. Sluit de afdekking weer. Buitensensor Voetbeugel Onderdeel wegnemen30

Zendersensoren voor de buitenmeting registreren

1. Plaats allereerst twee AAA-batterijen in het hoofdtoestel. Zodra de temperatuurweergave

- - . – weergeeft, terwijl het zendmastsymbool twee minuten lang knippert, is de sensor- zoekfunctie van het hoofdtoestel geactiveerd.

2. Plaats vervolgens twee AAA-batterijen in de buitensensor. Als de LED aan de voorkant

ongeveer iedere twee seconden éénmaal knippert is kanaal 1 actief.

3. Als de LED op de sensor knippert, en u éénmaal op de [Kanaal]-toets drukt, wordt kanaal

2 geactiveerd. Als u verder op de [Kanaal]-toets drukt kunt u tot kanaal 3 wisselen. De LED knippert zo vaak als het nummer van het geactiveerde kanaal, d.w.z. zij knippert bijvoorbeeld tweemaal indien kanaal 2 geselecteerd is. Aanwijzing: Als u tien seconden lang geen toets indrukt, wordt de modus voor de kanaalin- stelling beëindigd en het radiograsch signaal gezonden. Het hoofdtoestel registreert nu de temperatuurwaarde van de sensor. Automatische kanaalwisseling Het toestel is voorzien van een automatische kanaalwisselfunctie. Indien deze functie is geac- tiveerd toont het toestel cyclisch steeds zes seconden lang beurtelings de temperaturen van de afzonderlijke buitensensoren.

1. Als u de temperatuurwaarde en de luchtvochtigheidswaarde van een bepaalde sensor

handmatig wilt oproepen drukt u op de [ ]-toets tot het gewenste kanaal- nummer wordt weergegeven.

2. Om de automatische kanaalwisseling te activeren drukt u meerdere malen achter elkaar op

de [ ]-toets totdat het in animatie weergegeven rolpijlsymbool naast de kanaalweergave verschijnt. Klok met DCF77 radiograsche besturing De tijdbasis voor het radiograsch (tijd-)signaal wordt door de in Braunschweig gestationeerde cesium-atoomklok (ofciële standaardklok voor Duitsland) geleverd. Het gecodeerde tijdsignaal wordt vervolgens in Mainingen bij Frankfurt/M. (Duitsland) op de lange golffrequentie 77,5 kHz uitgestraald. Het bereik van dit signaal is ongeveer 1.500 km d.w.z. het signaal bestrijkt het grootste deel van West- en Midden-Europa. Binnen dit bereik is de ontvangen tijd zeer nauw- keurig. Zodra de sensorsignalen worden ontvangen knippert het zendmastsymbool. Het toestel geeft daarmee aan dat het gereed is voor de ontvangst van het DCF77-radiograsch tijdsignaal. Het zendmastsymbool toont aan de hand van de volgende vier toestanden de sterkte van het ontvangen DCF77-radiograsch tijdsignaal: zeer zwak zwak middelmatig sterk Na de ontvangst van het tijdsignaal wordt het zendmastsymbool continu getoond en de tijd en datum worden automatisch geactualiseerd. Aanwijzing: tijdens de tien minuten, gedurende welke het tijdsignaal wordt ontvangen, zijn alle handmatige instellingen geblokkeerd. Indien u gedurende deze tijd handmatig instellingen wilt verrichten drukt u éénmaal op de [ + ]-toets om de ontvangst- functie te deactiveren. Indien u de klok tijdens normaal gebruik handmatig naar de ontvangstmodus wilt omschakelen dan houdt u dezelfde toets twee seconden lang ingedrukt. Tijd en datum instellen

1. Door twee seconden op de [ ]-toets te drukken kunt u de tijd instellen.

Het 24-uur-symbool knippert.

2. Druk op de toets [ + ] of [ - ] om tussen de 24- en 12-uur weergave te wisselen.

Druk vervolgens ter bevestiging op de [ ]-toets.

3. De uren knipperen. Stel het gewenste uur in. Met de [ + ]-toets verhoogt u het aantal uren

en met [ - ] verkleint u het aantal steeds met één uur. Voor een snelle instelling houdt u de betreffende toets ingedrukt. Druk vervolgens ter bevestiging op de [ ]-toets.

4. De minuutcijfers knipperen. Met de toets [ + ] resp. [ - ] kunt u de minuten instellen.

Voor een snelle instelling houdt u de betreffende toets ingedrukt. Druk vervolgens ter bevestiging op de [ ]-toets. Aanwijzing: als u de minuutcijfers wijzigt worden de seconden automatisch op nul gere- set.

5. De jaarcijfers knipperen en het [Yr]-symbool wordt weergegeven. Stel met de toets [ + ]

resp. [ - ] het jaar in. Druk vervolgens ter bevestiging op de [ ]-toets. Aanwijzing: het betreffende jaar kan alleen van 2000 tot 2099 ingesteld worden.

6. De symbolen D en M knipperen. Druk op [ + ] of [ - ] om de weergave in D M (dag-maand) of

M D (maand-dag) in te stellen. Druk vervolgens ter bevestiging op de [ ]-toets.

7. De maandcijfers knipperen. Stel met de toets [ + ] resp. [ - ] de gewenste maand in. Druk

vervolgens ter bevestiging op de [ ]-toets. Stel de datum op dezelfde manier in. Dagelijkse wek-/ alarmtijd instellen

1. Tijdens de tijdweergave drukt u tweemaal op de [ ]-toets om de wek-/ alarmtijd

gedurende tien seconden weer te geven.

2. Als u de [ - ]-toets in de wek-/ alarmtijdmodus indrukt wordt de dagelijkse wek-/

alarmfunctie geactiveerd resp. gedeactiveerd.

3. Door twee seconden op de [ ]-toets te drukken kunt u de wek-/alarmtijd instellen.

4. De uren knipperen. Stel het gewenste uur in. Met de [ + ]-toets verhoogt u het aantal uren

en met [ - ] verkleint u het aantal steeds met één uur. Voor een snelle instelling houdt u de betreffende toets ingedrukt. Druk vervolgens ter bevestiging op de [ ]-toets.32

5. De minuutcijfers knipperen. Stel de minuten in. Met de [ + ]-toets verhoogt u het aantal

minuten en met [ - ] verkleint u het aantal steeds met één minuut. Voor een snelle instelling houdt u de betreffende toets ingedrukt. Druk op de [ ]-toets in om de instellingen te bevestigen en de procedure af te sluiten. Temperatuuralarm instellen

1. Druk bij herhaling op de [ ]-toets totdat de gewenste temperatuur-bovengrens („Hi“)

of –ondergrens („Lo“) voor de binnentemperatuur of buitentemperatuur van het gewenste kanaal wordt weergegeven.

3. Wijzig de instelling met behulp van de toetsen [ + ] en [ - ] tot de gewenste waarde is bereikt.

4. Druk op de [ ]-toets om de instellingen te bevestigen en de instellingenmodus te

beëindigen. (Het symbool „ “ resp. „ “ wordt weergegeven als het bovenste resp. onderste temperatuuralarm geactiveerd is.)

5. Het temperatuuralarm wordt gedurende vijf seconden getoond. Daarna wordt automatisch

de actuele temperatuur weergegeven. Het symbool voor de temperatuurbovengrenzen en –ondergrenzen (“Hi“, “Lo”) wordt getoond. (Het symbool „ “ resp. „ “ wordt aan-houdend weergegeven als het bovenste resp. onderste temperatuuralarm geactiveerd is.)

6. Voor het deactiveren van het temperatuuralarm roept u de gewenste temperatuuralarm-

weergave op en drukt vervolgens éémaal op de [ - ]-toets. De alarmfunctie is nu uitgeschakeld en het symbool „ “ resp. „ “ wordt getoond. TECHNISCHE SPECIFICATIES Hoofdtoestel Weergegeven binnentemperatuurbereik -10 °C tot +60,0 °C (14 °F tot 140,0 °F) Aanbevolen bereik voor gebruik 0 °C tot +50,0 °C (32,0 °F tot 122,0 °F) Temperatuurnauwkeurigheid 0,1 °C (0,2 °F) Temperatuurmeting op afstand weergegeven buitentemperatuurbereik -50,0 °C tot +70,0 °C (-58,0 °F tot 158,0 °F) Temperatuurnauwkeurigheid 0,1 °C (0,2 °F) Batterijen 3 V DC, 2 x type AAA Snoozefunctie 8 minuten Schlummerfunktion 8 Minuten Buitensensor Sensor met LCD-display 0 °C tot +50,0 °C (+32,0 °F tot 122,0 °F) Temperatuurnauwkeurigheid 0,1 °C (0,2 °F) Zendfrequentie 433 MHz Bereik zender 30 meter in open veld Meetcyclus temperatuur 60 - 75 seconden Batterijen 3 V DC, 2 x type AAA De informatie in dit document werd gecontroleerd en als correct bevonden. De fabrikant van dit toestel en de aan hem gelieerde ondernemingen zijn echter op generlei wijze aansprakelijk voor mogelijke onnauwkeurigheden, fouten of weggelaten informatie binnen deze bedieningsinstruc- ties. De verhaalsaansprakelijkheid van de fabrikant van het toestel en de aan hem gelieerde on- dernemingen voor directe danwel indirecte schade, partiële schade, gevolgschade resp. iedere vorm van materiële of ideeële schade, die door gebruik van het product of door verkeerde of onvolledige informatie in dit document veroorzaakt wordt, is principieel uitgesloten, ook als op de mogelijkheid van dergelijke schade werd geattendeerd. De fabrikant van dit toestel en de aan hem gelieerde ondernemingen behouden zich het recht voor, het document en de daarin beschreven producten en diensten op ieder moment en zonder vooraankondiging en zonder daaruit te ontstane verplichtingen te wijzigen resp. te verbeteren. Er bestaat geen verplichting deze wijzigingen kenbaar te maken danwel over deze wijzigingen informatie te verstrekken. Registratiebewijzen en veiligheidskeuringen/algemene informatie Dit toestel draagt de CE-markering volgens de bepalingen van de richtlijn R&TTE (1999/5/EG). Hama GmbH & Co. KG verklaart hierbij dat dit toestel voldoet aan de vereisten en de overige relevante voorschriften van de richtlijn 1999/5/EG. De verklaring van overeenstemming en de conformiteitsverklaring vindt u op internet onder http://www.hama.comq Instrukcja obsługi
