GEBRUIKSAANWIJZING AVD58 AIWA

ENTER 7-9,12,14-17,21,22

FRONT SPEAKERS 8

FUNCTION 7,12-15

GEQ 10

MANUAL SELECT (TEST) 6,11,19,20

MENU 7

MONOTUNER 15

MULTI JOG 6,8-12,15,18,20-22

MUTING (MUTE) 10

PHONES 8

POWER OSTANDBY/ON 8,9,17,25

PTY 17

RETURN

RT 14-16

SHIFT 7,9-11,14,15,19,20,23

SLEEP 23

SOURCE DIRECT 10

SURROUND 18, 19, 22

TAPE MONITOR 12, 13

T-BASS 10

TITLE

TREBLE 10

TUNER/BAND 14

TUNING DOWN(√) 6,9-12, 14-17, 20, 21, 23

TUNING UP(△) 6,9-12,14-17,20,21,23

VOLUME 10

AVERTISSEMENT

POUR REDUIRE LE RISQUE DE COURT-CIRCUIT OU DE CHOC ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION:POUR REDUIRE LE RISQUE DE CHOC ELECTRIQUE, NE PAS ENLEVER LE COUVERCLE (NI LE DOS).

CET APPAREIL NE CONTIENT PAS DE PIECES REPARABLES PAR L'UTILISATEUR. POUR Toute REPARATION, S'ADRESSER A UNE PERSONNE QUALIFIEE."

REMARQUE

AIWACO.LTD.-JAPAN-DECLARE SOUS SAPROPRESponsABILITE QUE LE PRODUIT DECRIT DANSLE PRESENT MANUEL EST CONFORME AUXDIRECTIVES DU D.M.N548 DU 28.08.95,CONFORMEMENT AUX DISPOSITIONS DUPARAGRAPHE 3 DE L'ANNEXE A DU D.M.DU 25.06.85ET AU PARAGRAPHE 3 DE L'ANNEXE 1 DU D.M.DU 27.08.87 (REGLEMENTATIONS SUR LESFREQUENCES)

ENTER 7-9,12,14-17,21,22

FRONT SPEAKERS 8

FUNCTION 7,12-15

GEQ 10

MANUAL SELECT (TEST) 6,11,19,20

MENU 7

MONOTUNER 15

MULTI JOG 6,8-12,15,18,20-22

MUTING (MUTE) 10

PHONES 8

POWER ΜSTANDBY/ON 8,9,17,25

PTY 17

RETURN 7

RT 14-16

SHIFT 7,9-11,14,15,19,20,23

SLEEP 23

SOURCE DIRECT 10

SURROUND 18, 19, 22

TAPE MONITOR 12, 13

T-BASS 10

TITLE 7

TREBLE 10

TUNER/BAND 14

TUNING DOWN (V) 6,9-12,14-17,20,21,23

TUNING UP (A) 6,9-12,14-17,20,21,23

VOLUME 10

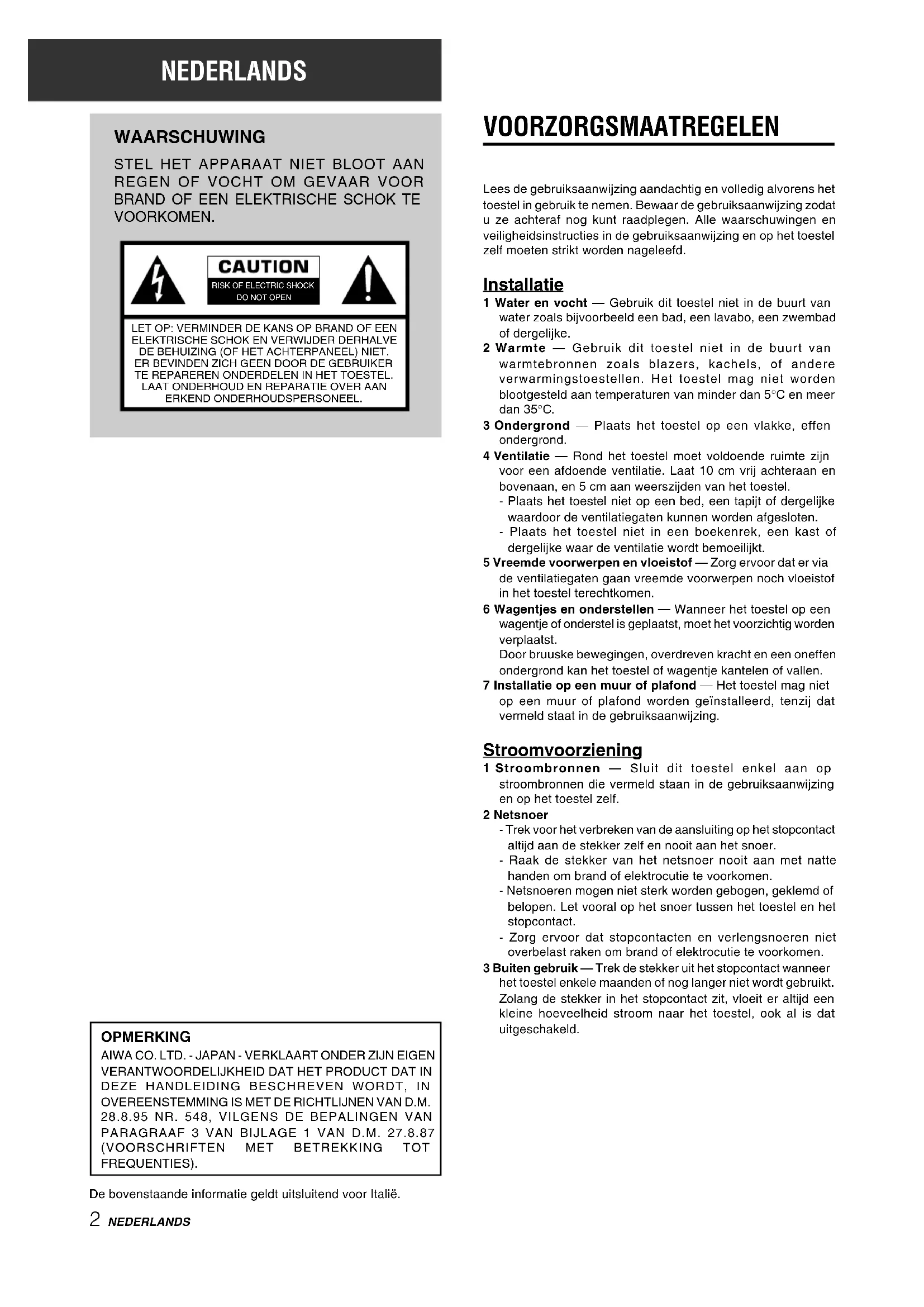

ACHTUNG

De bovenstaande informatie geldt uitsluitend voor Italië.

Lees de gebruiksaanwijzing aandachtig en volledig alvorens het toestel in gebruik te nemen. Bewaar de gebruiksaanwijzing zodate u ze achteraf nog kunt raadplegen. Alle waarschuwingen en veiligheidsinstrcties in de gebruiksaanwijzing en op het toestel zich moeten strikt worden nageleefd.

Installatie

1 Water en vocht — Gebruik dit toestel nicht in de buurt van water zoals bijvoorbeeld een bad, een lavabo, een zwembad of dergelijkke.
2 Warmte — Gebruik dit toestel nicht in de buurt van warmtebronnen zoals blazers, kachels, of andere verwarmingstoestellen. Het toestel mag nicht worden blootgesteld aan temperaturen van minder dan 5^ en meer dan 35^ .
3 Ondergrund - Plaats het toestel op een vlakke, effen ondergrund.
4 Ventilatie — Rond het toestel要去 voldoende ruimte zich voor een afdoende ventilatie. Laat 10cm vrij achteraan en bovenaan, en 5cm aan weerszijden van het toestel.

• Plaats het toestel Niet op een bed, een tapijt of dergelijkke waardoor de ventilatiegaten+kunnen worden afgesloten.
• Plaats het toestel Niet in een boekenrek, een kast of dergelijkke waar de ventilatie worden bemoeilijkt.

5 Vreemde voorwerpen en vloeistof — Zorg ervoor dat er via de ventilatiegaten gaan vreemde voorwerpen noch vloeistof in het toestelterechtkommen.
6 Wagentjes en onderstellen — Wanner het toestel op een wagentje of onderstel is geplaatst,要去 het voorzichtig worden verplaatst.

Door bruuske bewegingen, overdreven kracht en een oneffen ondergrond kan het toestel of wagentje Kantelen of vallen.

7 Installatie op een muur of plafond — Het toestel mag nicht op een muur of plafond worden geinstalleerd, tenzij dat vermeld staat in de gebruiksaanwijzing.

Stroomvoorziening

1 Stroombronnen — Sluit dit toestel enkel aan op stroombronnen die vermeld staan in de gebruiksaanwijzing en op het toestel zich.

2 Netsnoer

• Trek voor het verbreken van de aansluiting op het stopcontact alsijd aan de stekker zich en nooit aan het snoer.
• Raak de stekker van het netsnoer nooit aan met natte handen om brand of elektrucitie te voorkomen.
• Netsnoeren mogen nicht sterk worden gebogen, geklemd of belopen. Let vooral op het snoer:tussen het toestel en het stopcontact.
• Zorg ervoor dat stopcontacten en verlengsnoeren nicht overbelast raken om brand of elektrocutie te voorkomen.

3 Buiten gebruik — Trek de stekker uit het stopcontact wanner het toestel enkele maanden of nog langer nicht worden gebruikt. Zolang de stekker in het stopcontact zit, vloeit er altiijd eenkleine hoeveelheid stroomaar het toestel, ook al is datuitgeschakeld.

Onderhoud

Reinig het toestel zoals beschreven in de gebruiksaanwijzing.

Laat het toestel nakijken door een vakbekwaam technicus als:

• Het netsnoer of de stekker zichn beschadigd
  Vreemde voorwerpen of vloeistof in het toestel verecht zijngekomen
• Het toestel is blootgesteld aan regen of water
• Het toestel nicht maar behoren functioneert
• Het toestel beduidend minder goed werkt
• Het toestel is gevalen of de behuizing is beschadigd PROBEER HET TOESTEL NIET ZELF TE REPAREREN.

INHOU

VOORZORGSMAATREGELEN 2

VOORBEREIDINGEN

AANSLUITINGEN 4
VOOR U AAN DE SLAG GAAT 8
DE KLOK INSTELLLEN 9

GELUID

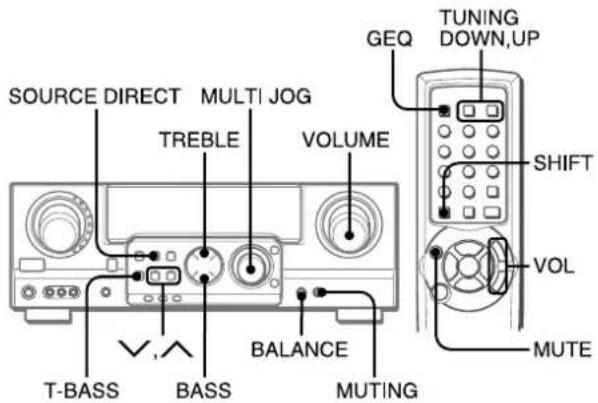

PERSOONLIJKE KLANKINSTELLING 10

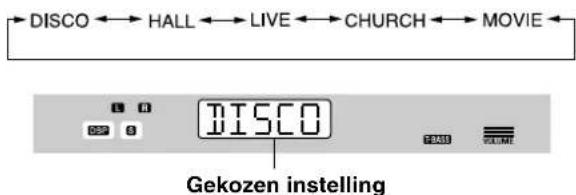

DSP SURROUND 11

BASISHANDELINGEN

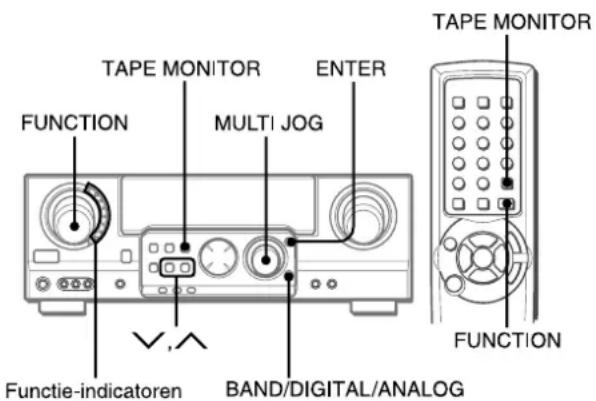

AUDIO-/VIDEOBRON KIEZEN 12
OPNEMEN VAN EEN AUDIOBRON 13

RADIO-ONTVANGST

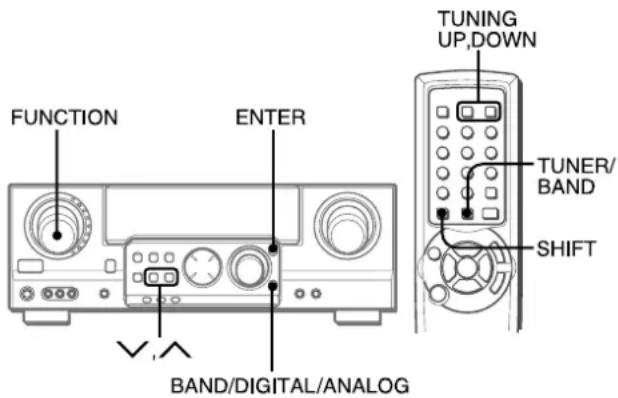

ZENDERS VOORINSTELLEN 14

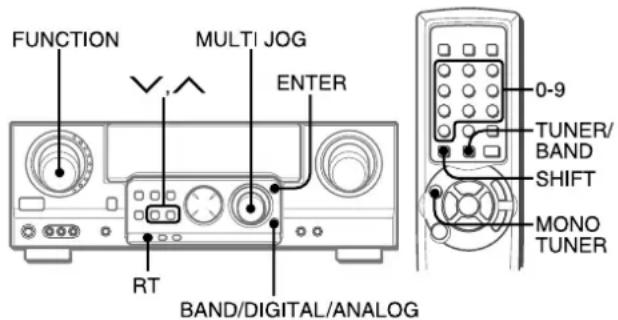

VOORINGESTELDE ZENDERS BELUISTEREN 15
ZOeken OP RDS CODE 16

DOLBY SURROUND EN DTS SURROUND

DOLBY SURROUND SELECTEREN 18

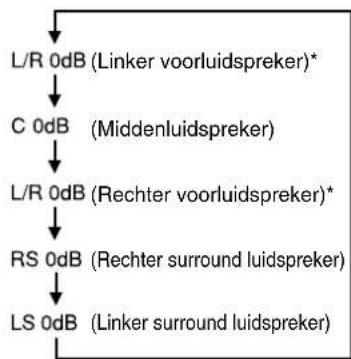

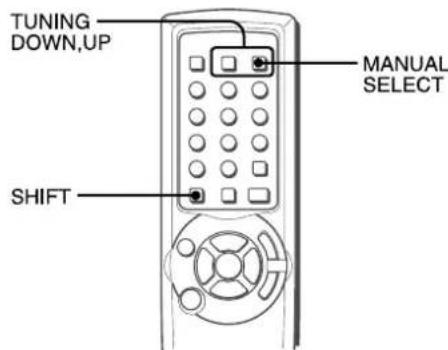

LUIDSPREKERNIVEAU REGELEN 19

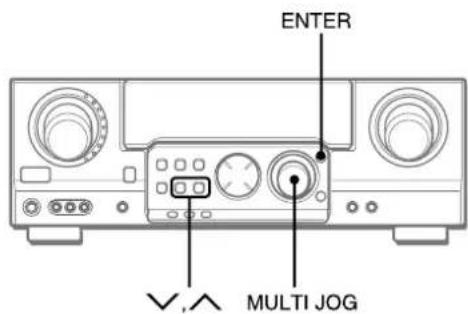

INSTellenEN VAN DE LFE EN HET DYNAMISCH BEEREIK .... 21

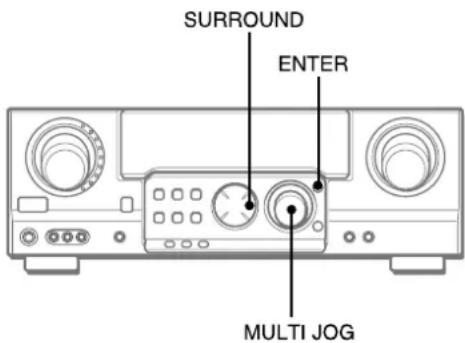

DTS SURROUND SELECTEREN 22

TIMER

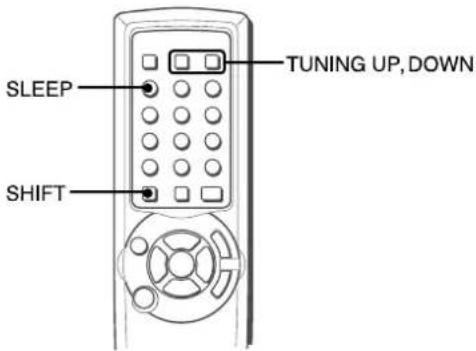

DE SLUIMERTIMER INSTELLEN 23

ALGEMEEN

TECHNISCHE GEGEVENS 24
ZORG EN ONDERHOUD 25
VERHELPEN VAN STORINGEN 25
ONDERDELEN 25

Controller het toebehoren

Afstandsbedieten

FM antenna AM/LG antenna

Gebruiksaanwijizing, enz.

Dit is een splinternieuw versterkersysteme dat een heldere weergave geeft van de midden-tot-hoge tonen en een rijke weergave van de lage tonen zodat de luisteraar kan profiteren van een weergave die het oorspronkelijke geluid zo zich可能导致 benadert, met minder verrorming, zowel bij hoge als bij lage volumeniveaus.

AANSLUITINGEN

Alvorens het netsnoer aan te sluiten

De nominale voedingsspanning van het toestel bedraagt 230 V wisselstroom, zoals vermeld op het achterpaneel. Controller of de nominale spanning overeenstemt met de lokale netspanning.

BELANGRIJK

Sluit eerst de luidsprekers, antennes en alle los verkrijgbare apparatuur aan. Steek pas dan de stekker in het stopcontact.

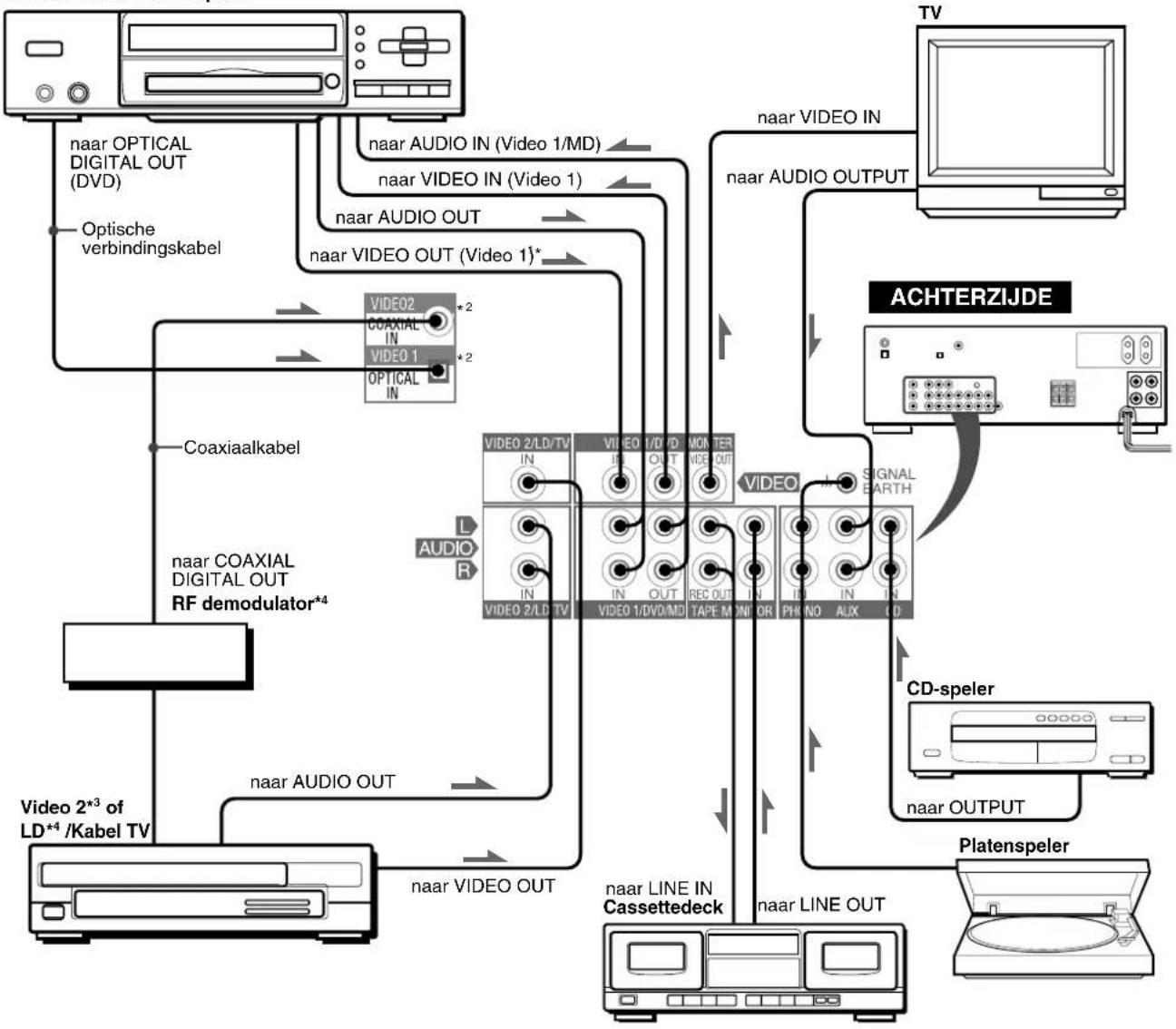

TOESTellen AANSLUITEN

Aansluitingen en stekkers hebben de volgende kleurcode:

Rode aansluitingen en stekkers: voor het rechter kanaal van audiosignalen

Witte aansluitingen en stekkers: voor het linker kanaal van audiosignalen

Gele aansluitingen en stekkers: Voor videosignalen

OPMERKING

Steek de stekkers volledig in de aansluitingen. Loszittende stekkers können gebrom of andere storingen veroorzaken.

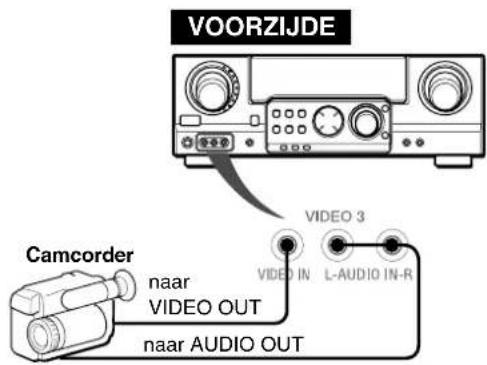

1 Verbind de VIDEO OUT aansluiting van een DVD rechtstreeks met een TV, en Niet via dit toestel, zoniet kan het beeld zich gestoord bij het afspelen van kopierbeveiligde DVD's.
2 Ingangssignalen die binnenkomen via de digitale ingangsansluitingen (VIDEO 2 COAXIAL IN,VIDEO 1 OPTICAL IN), können nicht worden opgenommen. Om het geluid van een DVD, CD, MD of LD-speler op te nemen, verbindt u AUDIO OUT van de spelier met AUDIO IN van de receiver.
3 Sluit een mono videorecorder aan met een stereo-monokabel (niet meegeleverd).
4 Gebruik een RF demodulator bij aansluiting van een LD-speler met AC-3 RF OUT aansluiting. Verbind ook de analoge AUDIO OUT aansluitingen van de LD-speler met de receiver om alle bronnen af te spelen. Meer informatie vindt u in de Gebruiksaanwijzing van de LD-speler.

DVD of Video 1*3/MD-speler

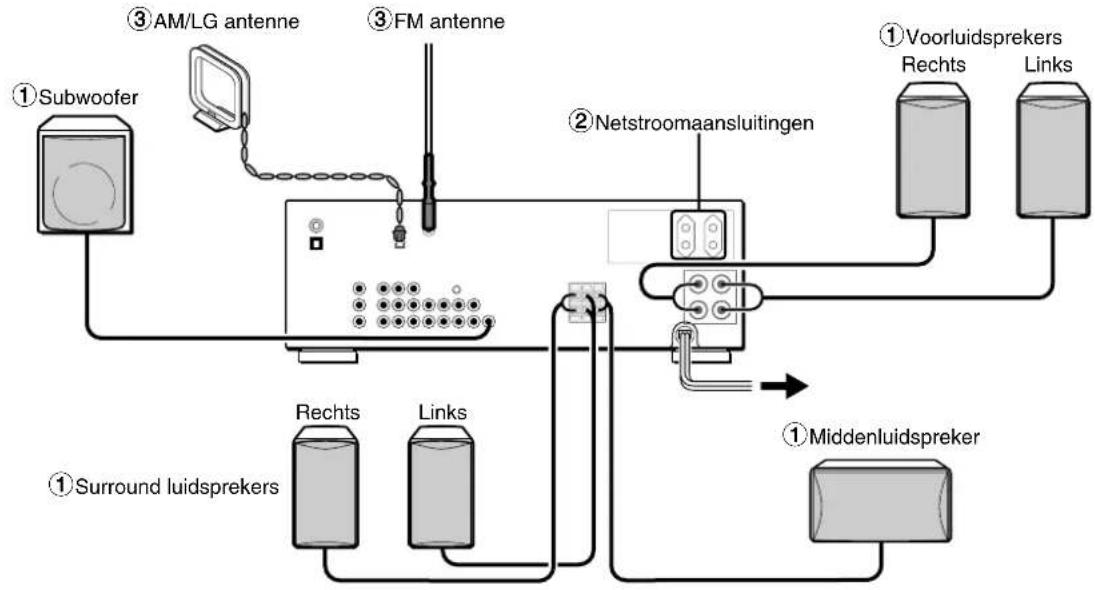

①,② en ③ in de afbeelding komen overeen met het volgende:

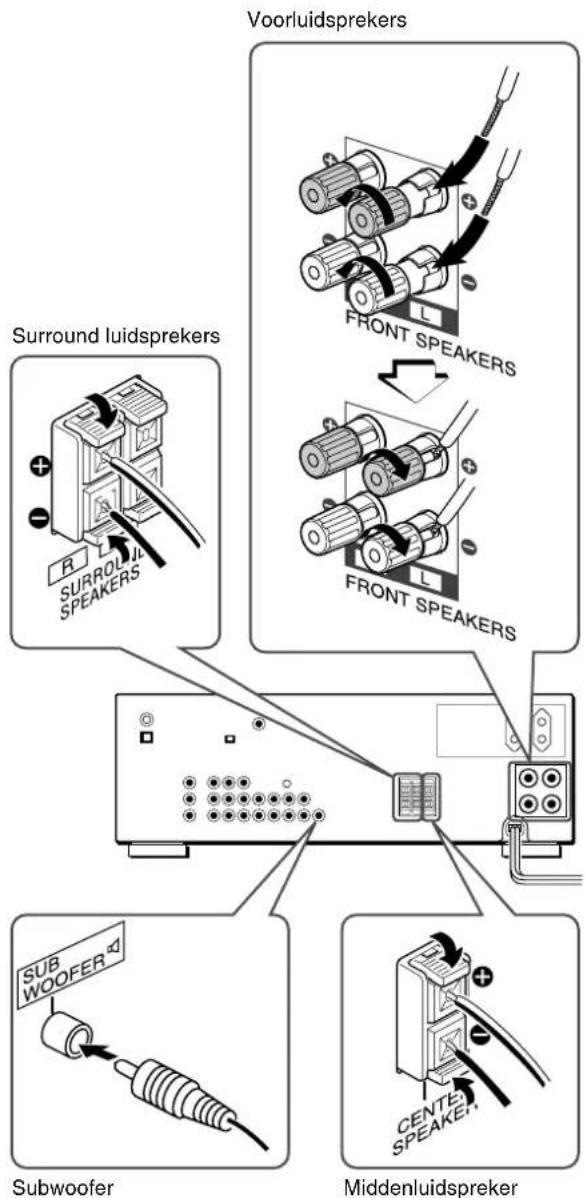

LUIDSPREKERS AANSLUITEN①

Luidsprekeraansluitingen

Sluit voorluidsprekers, een middenluidspreker, surround luidsprekers en subwoofer aan op het toestel:
- de Voorluidsprekerkabels op FRONT SPEAKERS.

Steen het uiteinde van het luidsprekersnooer in de opening van de aansluiting en zet de aansluiting verrolgens vast. Controller of het snoer goed vast zit.

• de middenluidsprekerkabel op CENTER SPEAKER.
• de surround luidsprekerkabels op SURROUND SPEAKERS. Wikkel het uiteinde van het snoer rond de aansluitklem. Draai de klemervoilgens vast. Controller of het snoer stevig vastzit.
• voor een krachtiger bass-geluid, de subwoofer (met ingebouwde versterker) op SUB WOOFER.

Wanner een subwoofer is aangesloten moet u alttijd de "SUBW ON" (subwoofer aan) stand kiezen (zie pagina 6).

Luidsprekerimpedantie

Gebruik in alle gevallen luidsprekers van 8 Ohm ofeer.

Verbind ^+ met ^+ en-met-

Voor een goed geluideffect moet de polariteit van de aansluitingen op het toestel en de luidspreker worden gespecteerd; de + aansluiting op het toestel要去en verbonden met de + aansluiting op de luidspreker (en - met -).

OPMERKING

• Sluit de luidsprekerkabels correct aan zoals de afbeelding in de rechter kolom LAST Zien. Een foutieve aansluiting kan kortsluiting veroorzaken in de SPEAKERS aansluitingen.
• Breng geen magnetische voorwerpen in de buurt van de luidsprekers.

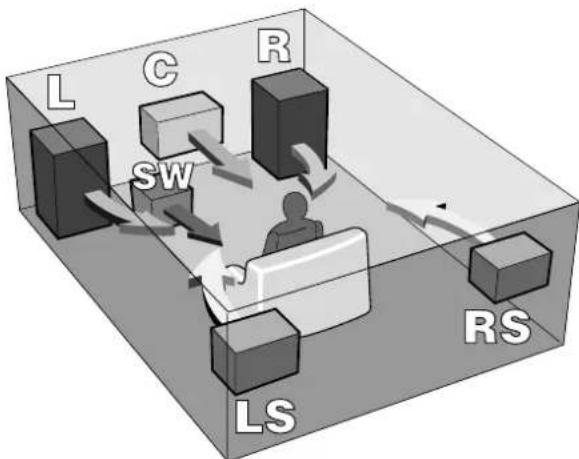

DE LUIDSPREKERS OPSTellen

Stel de luidspekkers zo op dat u het meeste profijt kurz trekken van de Dolby, DTS of DSP surroundeffecten.

Voorluidsprekers (L/R)

Middenluidspreker (C)

In het midden van beiden voorluidsprekers. Op of onder een TV wonneer een TV op het toestel is aangesloten.

Surround luidsprekers (LS/RS)

Plaats de surround luidsprekers vlak naast of ieets achefter deluisterpositie. Zorg ervoor dat ze elk ongeveer 1 meter boven oorhoogte zitten.

Subwoofer (SW)

Plaats de subwoofer ergens:tussen de Voorluidsprekers in.

Wanneer een subwoofer is aangesloten

Kies "SUBW ON".

1. Druk op eenmaal de MANUAL SELECT toets op de afstandsbediening zodate "SUBW OFF" verschijnt in het uitleesvenster.
2. Druk binnen de 4 seconden op de TUNING DOWN toets of draai de MULTI JOG knop maar links om "SUBW ON" te lately verschijnen.

Wanner geen subwoofer is aangesloten, moet u "SUBW OFF" kiezen.

Laat "SUBW ON" verschijnen in stap 1 en druk op de TUNING UP toets of draai de MULTI JOG knop maar rechts in stap 2.

OPMERKING

De weergave via de surround-luidsprekers of de middenluidspreker hangt af van de instelling voor Dolby, DTS of DSP surround.

Gebruiken van de netstroom-aansluitingen op het toestel ②

Het toestel is voorzien van netstroom-aansluitingen. Deze kunt u gebruiken wanner het toestel zich eenmaal is aangesloten op een stopcontact.

Sluit geen apparatuur die het opgegeven vermogen van de aansluiingen (120 W maximaal en in totaal) te boven gaat.

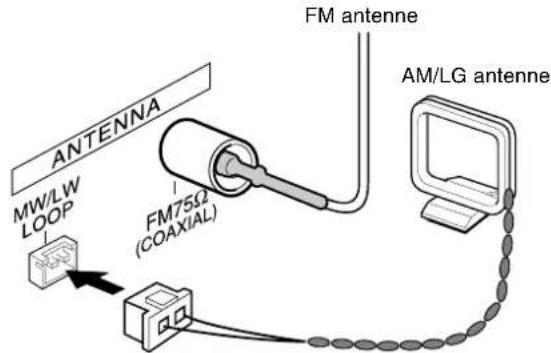

DE MEEGELEVERDE ANTENNES AANSLUITEN ③

Sluit de FM antennae aan op de FM 75 Ω aansluiting en de AM/LG antennae op de MW/LW LOOP aansluiting.

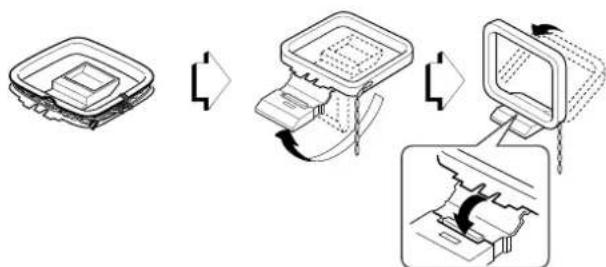

De AM/LG kaderantenne opstellen

Bevestig de klauw in de gleuf zoals de afbeelding LASTZien.

De antennes richten

Eenpolige FM antenna:

Volledig uistrekken enRCTen voor een optimale ontvangst.

Voor een betere FM ontvangst is het gebruik van een buitenantenne aan te raden.

AM/LG kaderantenne:

Richten voor een optimale ontvangst.

OPMERKING

• Breng de FM antenne nicht in de buurt van metalen voorwerpen of gordijnrails.
• Breng de AM/LG antennne nicht in de buurt van los verkrijgbare apparatuur, de stereo installmentie zich, het netsnoer of deluidsprekerkabels om ruis te voorkomen.
• Wikkel de AM/LG antennedraad Niet af.

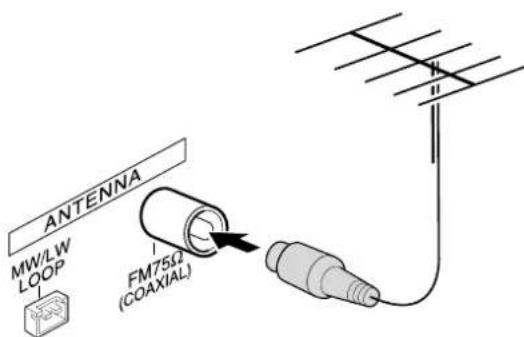

EEN BUITENANTENNE AANSLUITEN

Voor een betere FM ontvangst is het gebruik van een buitenantenne aan te raden. Sluit de buitenantenne aan op FM 75Ω.

AFSTANDSBEDIENING

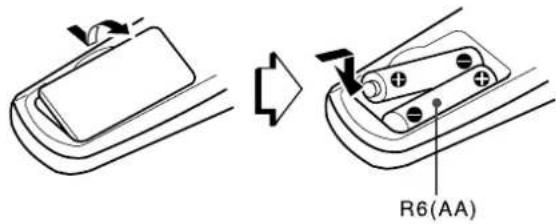

Batterijen aanbrengen

Maak het batterijdeksel anschter op de afstandsbediening los enplaats twee R6 (AA) batterijen.

Wanner de batterijen verrangen

De maximum afstand:tussen de afstandsbediening en de sensor op het toestel bedraagt ongeveer 5 meter. Als die afstand korte wordt, moet u de batterijen verrangen.

Gebruik van de afstandsbediening

De instructies in deze gebruiksaanwijzing hebben in hoofdzaak betrekking op de toetsen op het hoofdtoestel. In principe hebben de toetsen op de afstandsbediening en die op het hoofdtoestel bezelfde werkig als ze voorzien zijn van identieke of soortgelijke aanduidingen.

Sommige toetsen hebben twee functies.

• Om de functie te gebruiken die vermeld staat op de toets of op het zwarte paneel, drukt u gewoon op de toets.
• Om de functie te gebruiken die vermeld staat op het groene paneel, drukt u op de toets en tegelijkkertijd op de SHIFT toets.

Belangrijk

De ENTER toets op de afstandsbediening verwangt nicht de ENTER toets op het hoofdtoestel. Deze toets dient alleen om de DVD-speler te bedieren (zie rechterkolom).

Een functie (audiobron) kiezen met de afstandsbediening Druk herhaaldelijk op de FUNCTIE toets. De functie verandert cyclisch.

OPMERKING

• Als het toestel gedurende langeijd Niet worden gebruikt, verwijder dan de batterijen om elektrolielekken te voorkomen.
• De werkung van de afstandsbediening kan zijn verstoord wanner:
• De sensor in het uitleesvenster blootstaat aan sterke zonnestraling.
• Andere aufstandsbedieningen in de buurt worden gebrukt (bijvoorbeeld van een tevisie, enz.).

AIWA CD- of DVD-spelers bedieren met de afstandsbediening

Basisfuncties van AIWA CD- of DVD-spelers können worden bediend met de afstandsbediening. In prince hebben de toetsen die hieronder beschreiben staandezelfde functie als die op de DVD- of CD-spelers.

Meer details vindt u in de gebruiksaanwijzing van de speler.

CD-spelers bedienen

Druk op de volgende toets.

/ (CD) -Weergave starten of stoppen.
- Om te zoeken. Houd de toets ingedrukt.
I (CD), I(CD) - Muziekstuk overslaan. Druk herhaaldelijk op de toets.
- Om de weergave te stoppen.
DISC SKIP (CD) - Om een disc in de CD-wisselaar over te slaan.

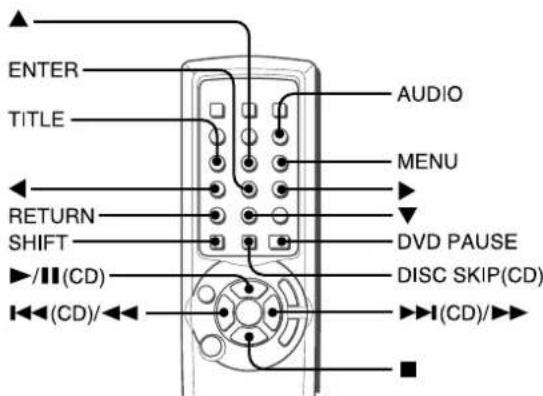

Bediening van DVD-spelers

Druk op de volgende toets verwijl u de SHIFT toets ingedrukt houdt.

-Weergave starten

• Muziekstuk zoeken.

• Weergave stoppen.

1 op, neer, links of rechts) - Verplaatst de cursor om een programma enz. te kiezen.

AUDIO - Om te veranderen van muziekstuk (taal, enz.)

ENTER - Om over te schakelen maar het gekozen programma, enz.

TITLE of MENU - Om over te schakelen maar het titel- of menuschem.

RETURN - Om terug te keren maar de vorige stand, enz.

DVD PAUSE - Om de weergave van een DVDijdelijk te onderbreken.

OPMERKING

Met bepaalde AIWA COMPACT DISC SPELERS können nicht alle functies van de afstandsbediening goed werken.

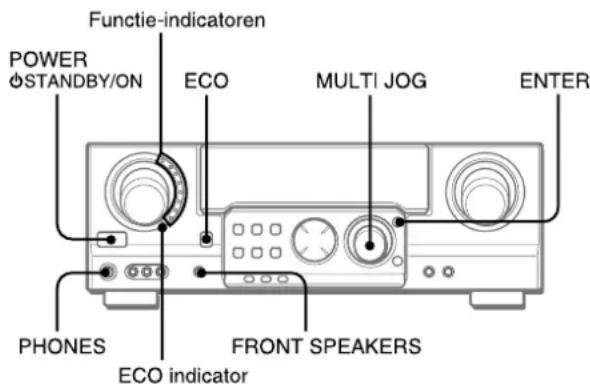

Het toestel aanzetten

Druk op de POWER 品 STANDBY/ON toets.

Bediening is möglich na vier seconden. De VOL (volume) aanduiding of de functienaam verschijnen eerst achtereenvolgens in het uitleesvenster.

De gekozen functie-indicator licht rood op.

Om de helderheid van het uitleesvenster te wijzigen.

1 Druh herhaaldelijk op de ECO toets tot "DIM MODE" verschijnt.
2 Druk binnen de 4 seconden op de ENTER toets.
3 Draai binnen de 4 seconden aan MULTI JOG om de dimmer mode te kiezen zoals hieronder beschreiben.

Na 4 seconden worden de stand automatisch geactiveerd. Hij worden ook geactiveerd wanner na stap 3 binnen de 4 seconden op ENTER worden gedrukt.

DIM-OFF: Normale verlichting.

DIMMER 1: Het uitleesvenster is minder verlicht dan normalaal.

DIMMER 2: Het uitleesvenster is minder goed verlicht dan in de stand DIMMER 1. De functie-indicator dooft.

Gebruik van een hoofdtelefoon

Sluit een hoofdtelefoon aan op PHONES met behulp van een standard stereo stekker ( 6,3mm) .Zorg ervoor dat de FRONT SPEAKERS toetsen op OFF staan, zoniet worden geluid weergegeven via de luidsprekers.

OPMERKING

Wanneren een hoofdtelefoon is aangesloten:

• Wordt Dolby Pro Logic of DSP automatisch uitgeschakeld.
• De Dolby Digital of DTS surroundfunctie zar worden verandered in "2chSTEREO (2CH DOWNMIX)".

Druk op de POWER ΦSTANDBY/ON toets om het toestel af te zetten.

STROOMSPAARSTAND (ECO MODE)

Door dit toestel in de ECO stand te zetten, kurz u het stroomverbruik wonneer het toestel uit (standby) staat verminderen.

De stroomspaarstand is normala geactiveerd.

• Wanner de huidigeijd is ingesteld, verdwijnt de tijdaanduiding meteen.
• Wanneer de stroom isuitgeschakeld zullen alle Lichtjes op het display doven en za alleen de ECO indicator rood oplichten.

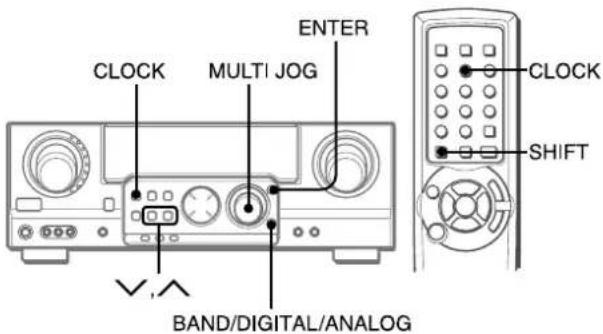

De stroomspaarstand uitschakelen

1 Druk op de ECO toets om "ECO MODE" te latenten verwijl het toestel is uitgeschakeld.
2 Druk binnen de 4 seconden op de ENTER toets.
3 Draai binnen de 4 seconden aan MULTI JOG om "ECO OFF" te kiezen.

Na 4 seconden worden de stand automatisch geactiveerd. Hij worden ook geactiveerd wanneer na stap 3 binnen de 4 seconden op ENTER worden gedrukt.

Wanner de stekker de eerste maal in een stopcontact worden gestoken, knippert de tijsaanduiding in het uitleesvenster. Stel de tijd als volgt in terwijl het toestel uit staat.

1 Druk op de ENTER toets.

Het uitleesvenster Licht ieetsmeer op.

2 Draai binnen de 4 seconden aan de MULTI JOG knop om de uren en de minutes in te voeren.

De hijd loopt op door maar rechts te draaien en af door maar links te draaien.

De /toets op het hoofdtoestel zich ook beschikbaar. Druk herhaaldelijk op de toets. Houd de toets ingedrukt om de tijd snel te latent op- of aflopen in stappen van 10 minuten.

3 Druk op de ENTER toets.

De klok begint te lopen vanaf 00 seconden.

OPMERKING

Wanneer de klok voor het eerst na aankoop worden ingesteld

Alles in het uitleesvenster verdwijnt.

Dit komt doordat de stroomspaarfunctie van het toestel is geactiveerd en wijst Niet op een defect.

De stroomspaarfunctie kan worden geannuleerd. Zie pagina 8 voor meer details.

De huidigeijd corrigeren

Druk op POWER OSTANDBY/ON om het toestel UIT te schakelen. Voer stap 1 tot 3 hierboven UIT.

De huidigeijd weergeven

Druk op de CLOCK toets en tegelijk op de SHIFT toets op de afstandsbediening. Dearend-verschijnt gedurende 4 seconden.

Wanner u deze handeling via het hoofdtoestel UITvoert, dient u op CLOCK te drukken verwijl de stroom is ingeschakeld, of op ENTER verwijl de stroom isuitgeschakeld (standby).

Overschakelenaarhet24-urensysteme

Toon de huidigeijd en druk binnen de 4 seconden op de BAND/DIGITAL/ANALOG toets op het toestel.

Herhaaldezelfde procedure om terug te kerenaar het 12- urensystem.

In het 12-urensysteme staat "AM 12:00" voor middernacht en "PM 12:00" voor middag.

Als deijdindicatie knippert

Dit is het gevolg van een stroomonderbreking. De klok要去 dan opnieuw worden ingesteld.

Als de voeding gedurende meer dan onceveer 24 uren worden onderbroken,要去en alle instellingen die na aankoop in het geheugen werden opgeslagen, opnieuw worden uitgevoerd.

PERSOONLIJKE KLANKINSTELLING

VOLUMEREGELING

Draai aan VOLUME op het hoofdtoestel, of druk op VOL op de afstandsbediening.

Het volume verschijnt gedurende vier seconden in het uitleesvenster. Het kan worden ingesteld van 0 tot MAX (50). Vanaf 44 gaat de individatie knipperen.

De volume-instelling blijft behouden, ook wanner het toestel worden afgezet. Wanner echter de stroom wordenuitgeschakeld met het volume op 21 of hoger, za het volume automatisch op 20 gezet worden wanner de stroom de volgende keer worden ingeschakeld.

De links/rechts-balans van de voorluidsprekers regelen

Druk op de BALANCE toets om "L/R 0dB" te lately verschijnen. Drukvervolgens binnen de vier seconden herhaaldelijk op de / toets of draai aan de MULTI JOG knop.

Vergeet zich dat de balans:tussen de voor-luidsprekers bij Dolby en DTS ook wordenveranderd.

Het geluid tijdelijk onderdukken

Druk op de MUTING (MUTE) toets (-20 dB).

"MUTE ON" verschijnt gedurende vier seconden in het uitleesvenster. Terwijl het geluid is onderdukt, knippert de gekozen functie-indicator. Druk nogmaals op de MUTING toets om het geluid te herstellen.

TOONREGELING

U kunt de weergave van de lage en hoge tonen regelen.

1 Druk op TREBLE of op BASS.

2 Druk binnen 4 seconden herhaaldelijk op / of verdraai MULTI JOG om het gewenste niveau in te stellen.

Beide niveaus können worden ingesteld in een bereik:tussen -10 dB en +10 dB in stappen van 2 dB.

"TONE" zal op het display verzchijnen verwijl u de TREBLE (hoge tonen) of BASS (lage tonen) regelt.

Regelen met de afstandsbediening

1 Druk herhaaldelijk op GEQ verwijl u SHIFT ingedrukt houdt zodat "TREBLE" of "BASS" op het display verschijnt.

2 Druk op TUNING DOWN of UP verwijl u SHIFT ingedrukt houdt om het niveau in te stellen.

SUPER T-BASS SYSTEM

Het T-BASS system verbeter de weergave van lage frequents. Druk op de T-BASS toets.

Bij elke druk verandert het niveau. Kies een van de drie niveaus of schakel de functie uit, naargelang van uw persoonlijke voorkeur.

OPMERKING

Laagfrequent geluid kan zijn verrormd wanner het T-BASS systeme worden gebruikt bij een disc of cassette waarvan het laagfrequente geluid al is geaccentueerd. Schakel dan het T-BASS systemeuit.

U kurz alle geluidsinstellingen (behalte het volume) ongebruikt latent, maar in het geheugen opgeslagen latent, zodat uaar het oorspronkelijke, onveranderde geluid van de signalbronk sunt luisteren.

Druk op SOURCE DIRECT.

De melding "SOURCE DIRECT" loopt over het display en de indicatorlicht op.

Druk nog eens op deze toets om de geluidsinstellungen waar te activeren.

OPMERKING

• Terwijl de directe weergavefunctie in werkung is kunt u TAPE MONITOR en alle verdere toetsen die invloed hebben op de geluidsweergave nicht gebruiken.
• De directe weergavefunctie kan nicht worden gebrukt bij weergave van een digitaal signaal.

KLANKINSTELLING TIJDENS HET OPNEMEN

Volume en toon van de luidsprekers of hooftelefoon+kennenaar wens worden ingesteld zonder dat dit het opnameniveaubeinvloedt.

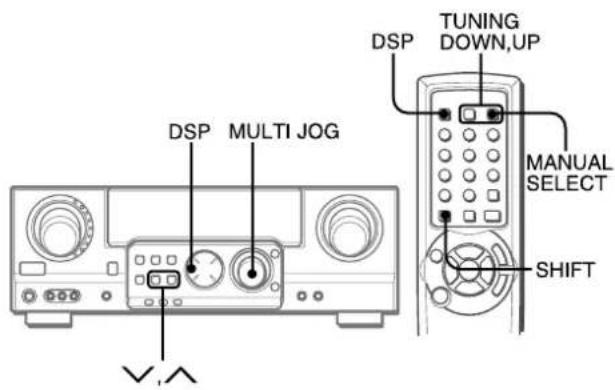

De DSP (Digital Signal Processor) surround schakelingen küssen het effect van geluid dat door muren of plafonds worden waerkaatst nabootsen, wat de weergave levensechter maakt. Het toestel werkt met 5 DSP voorinstelstanden.

1 Druk op DSP.
2 Druk binnen 4 seconden herhaaldelijk op / of verdraai MULTI JOG om de gewenste DSP functie te selecteren.

De "DSP" en "S" (surround-luidsprekers) indicators lichten op.

Als de muziekbron mono is

Het DSP systeem werkt eventueel nicht efficien.

De geselecteerde instelling annuleren

Druk op de DSP toets om de DSP-stand te latent verschijnen en druk verwolgens binnen de vier seconden nogmaals op de toets. "DSP OFF" verschijnt in het uitleesvenster.

Kiezen met de afstandsbediening

1 Druk op de DSP toets.
2 Druk binnen de 4 seconden herhaaldelijk op de TUNING UP of DOWN toets verwijl u de SHIFT toets ingedrukt houdt tot de gewenste DSP stand verschijnt. Er is keuze uit 5 voorinstelleningen.

Volume en balans van de surround luidsprekers regelen

1 Druk driemaal op de MANUAL SELECT toets op de afstandsbediening om "S 0dB" te latent verschijnen met het DSP system ingeschakeld.
2 Druk binnen 4 seconden op TUNING DOWN of UP verwijl u SHIFT op de afstandsbediening ingedrukt houdt.

Om deze handeling via het hoofdtoestel uit te voeren, dient u herhaaldelijk op / te drukken of MULTI JOG te verdraaien.

OPMERKING

• Het DSP surround system wordt automatisch uitschakeld en kan nicht worden ingeschakeld:
• Wanneren een hoofdtelefoon is aangesloten.
• Wanneer de Dolby Digital of DTS surround bitstroom het toestel binnenkomt in de DIGITAL functie.
• Wonneer de SOURCE DIRECT directe weergavefunctie in werkung is.
• Het DSP surroundsystem zal automatisch worden geannuleerd wonneer het Dolby Pro Logic system wird ingeschakeld, en andersom.

AUDIO-/VIDEOBRON KIEZEN

1 Kies de programmabron.

Draai aan de FUNCTION keuzeschakelaar of druk op de TAPE MONITOR toets. De geselecteerde functie-indicator Licht rood op.

Luisteren of kijken maar Rode indicator
Een cassette TAPE MONITOR
De radio TUNER
Een plaat PHONO
Een compact disc CD
Televisie, enz. AUX
Video VIDEO 1/DVD/MD,	VIDEO 2/LD/TV, VIDEO 3
Een LD of kabel-TV VIDEO 2/LD/TV
Een MD of DVD VIDEO 1/DVD/MD

Welke functie要去en geselecteerd (behalte PHONO) hangt af van de apparatuur die is aangesloten op de ingangen中断 op het toestel.

Kiezen met de afstandsbediening

Druh herhaaldelijk op de TAPE MONITOR OF FUNCTIE toets.

OPMERKING

Bij het gebruik van een platenspeler met ingebouwde equalizer-versterker, zet u de schakelaar van de equalizerversterker af. Raadpleeg de gebruiksaanwijzing van de platenspeler voor meer informatie.

2 Start de geselecteerde programmabron.

3 Regel het geluid.

Betreffende videobron en de monitor of TV

De geselecteerde video signaalbron zar worden aangegeven op het display en het videosignal za worden gereprodueerd waar de TV via de MONITOR VIDEO OUT aansluiting.

De videobron kiezen

1 Draai aan FUNCTION om PHONO, CD of AUX te kiezen.
2 Druk op de ENTER toets om VIDEO 1 te latentenschijnen.
3 Draai aan MULTI JOG om VIDEO 2 of VIDEO 3 te selecteren.

Veranderen van de naam op het display voor de VIDEO 1 en VIDEO 2 functies

Wanner Video 1 is geseleerd, verschijnt Video 1 eerst. Dit kan worden veranderd in DVD of MD.

Druk de BAND/DIGITAL/ANALOG toets en de ENTER toets tegelijk in, en LAST voervolgens eerst de ENTER toets los.
De naam die verschijnt voor de VIDEO 2 functie kan worden verandererd in VIDEO 2, LD of TV; druk verwijl de VIDEO 2 functie is geselecteerd de BAND/DIGITAL/ANALOG toets en de ENTER toets tegelijk in, en LaTeX verwolgens eerst de ENTER toets los.

Selecteren van "ANALOG" of "DIGITAL" (auto) voor de VIDEO 1 of VIDEO 2 functie

Druk op BAND/DIGITAL/ANALOG verwijl VIDEO 1,VIDEO 2 is geselecteerd. De geselecteerde stand - "ANALOG" of "DIGITAL" - verschijnt in het uitleesvenster.

In de DIGITAL stand: Apparatuur die is aangesloten op VIDEO 1 OPTICAL IN wordt als bron gekozen voor de VIDEO 1 functie, en apparatuur die is aangesloten op VIDEO2 COAXIAL IN voor de VIDEO 2 functie.

In de ANALOG stand: Apparatuur die is aangesloten op VIDEO 1/DVD/MD IN worden als bron gekozen voor de VIDEO 1 functie, en apparatuur die is aangesloten op VIDEO 2/LD/TV voor de VIDEO 2 functie.

OPMERKING

"DIGITAL" verandert in "ANALOG" wonneer de TAPE MONITOR toets worden ingedrukt.

Wanner de "OVER LEVEL" indicator oplicht

Dit toestel is uitergerust met een OVER LEVEL indicator. Wanner het analoge ingangssignaal van de aangesloten apparatuur te hoog is om weergegeven te worden, za alles indicator oplichten. Regel dan het ingangsiveau tot de indicator verdwijnt, zoals hieronder beschreiben.

Het geluidsniveau van een aangesloten bron regelen

Het ingangsgevoeligheidsniveau van elke functie kan worden geregeld (behalte TUNER, VIDEO 1 (DIGITAL) en VIDEO 2 (DIGITAL)).

Wanner het geluidsniveau van de aangesloten bron hoger of lager is dan dat van de TUNER, regelt u dat als volgt.

1 Kies de functie die moet worden geregeld.

Draai aan FUNCTION of druk op de TAPE MONITOR toets en LAST de bron spelen. U moet de directe weergavefunctie uitschakelen.

2 Druk twee keer op om het niveau te verlagen.

Om het oorspronkelijkeiveau te herstellen, dient u tweekee op te drukken zodat "0dB" op het display verschijnt.

EEN DVD of LD OPGENOMEN IN DOLBY DIGITAL of DTS SURROUND AFSPELEN

Deze receiver is uitergrust met een Dolby Digital decoder en een DTS decoder en beschikt over digitale ingangsaansluitingen (zowel OPTICAL als COAXIAL). Wanner er een DVD- of LD-speler is aangesloten op een van de digitale ingangsaansluitingen van de receiver, kutu gewoon in uw eigen huiskamer profiteren van geluidsweergave met bioscoop-kwaliteit, wanner u discs aftspeelt die zich opgenomen met Dolby Digital of DTS surround.

Voor u begint

• Controller of TAPE MONITOR of SOURCE DIRECT nicht zich ingeschakeld.
• Gebruik een RF demodulator bij aansluiting van een LD-speler met AC-3 RF OUT aansluiting. Verbind ook de analoge AUDIO OUT aansluitingen van de LD-speler met de receiver om alle brunnen af te spelen. Meer informatie vindt u in de gebruiksaanwijzing van de LD-speler.

1 Verdraai FUNCTION, selecteer de VIDEO 1 (VIDEO 2) functie en druk net zo vaak op BAND/DIGITAL/ ANALOG tot "DIGITAL" (auto) op het display verschijnt.

De DVD (LD) spelier die is aangesloten op de VIDEO 1 OPTICAL (VIDEO 2 COAXIAL) IN aansluiting za als signalbron worden geselecteerd.

2 Start de weergave van een DVD (LD) opgenomen in Dolby Digital of DTS surround.

• De "DOLBY DIGITAL" indicator Licht op in het uitleesvenster wanner de Dolby Digital surround bitstroom het toestel binnenkomt.

Om de Dolby Digital surround stand te kiezen volgens uw luidsprekers, zie "DOLBY SURROUND SELECTEREN" op pagina 18.

• De "dts" indicator Licht op in het uitleesvenster wanner de bitstroom van DTS surround in het toestel komt.

Om de DTS surround mode te kiezen volgens uw luidsprekers, zie "DTS SURROUND SELECTEREN" op pagina 22.

OPMERKING

• U kurz "DIGITAL" nicht selecteren wanner TEAPER MONITOR OF SOURCE DIRECT is ingeschakeld.
• Wonneer er een hoofdteleloon is aangesloten, zullen de Dolby Digital of DTS surroundfuncties automatisch overschakelenaar "2chSTEREO" en za de "STEREO"indicator op het display oplichten. Deze functie za ook nicht veranderd+kennen worden als u op SURROUND drukt verwijl er een hoofdteleloon is aangesloten.
• Dit toestel is compatibel met ingangssignalen van Dolby Digital surround bitstroom, DTS surround bitstroom en linear PCM met een demonsteringsfrequentie van 32kHz , 44,1kHz en 48kHz .
• Bij het aansluiten van sommige DVD-spelers op de digitale aansluitingen van de receiver, is het möglichk dat u ruis kunt horen bij gebruik van de DVD, bijvoorbeeld bij het opzoeken van een bepaald stuk op een disc, of bij het overslaan van een hoofdstuk.

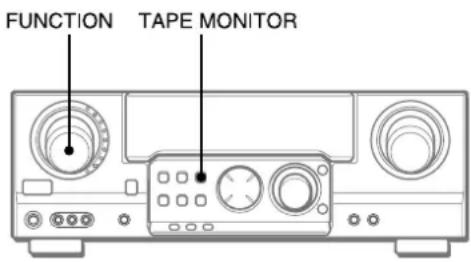

OPNEMEN VAN EEN AUDIOBRON

1 Kies de programmabron die u wilt opnemen. Verander de FUNCTIE.
2 Breng het cassettedeck of de MD recorder in de opnamestand.
3 Start de gekozen programmabron.

Het opnamegeluid beluisteren (wanner het aangesloten cassettedeck is uitgerust met drie koppen)

Druk op de TAPE MONITOR toets. "TAPE ON" verschijnt gedurende vier seconden in het uitleesvenster, waarna de bronnaam die in stap 1 werden geselecteerd opnieuw verschijnt. Om de opnamecontrole af te zetten, drukt u er nogmaals op zodate "TAPE OFF" verschijnt.

OPMERKING

• TAPE MONITOR kan nicht worden gebrukt wanner de directe weergavefunctie is ingeschakeld.
• De opname worden nicht beinvloed door om het even welke geluidsregeling (zie pagina 10).
• Ingangssignalen die binnenkomen via de digitale ingangsaansluitingen können nicht worden opgenomen. Bij opname van geluid van een DVD, CD, MD of LD-speler verbindt u de analoge AUDIO OUT aansluitingen van de speler met de correspondende AUDIO IN aansluitingen van de receiver. Het geluid worden opgenomen in 2ch stereo.
• Bij het opnemen van audiobronnen met een MD recorder aangesloten op VIDEO 1/DVD/MD AUDIO OUT要去 V2 of V3 als videobron (zie paginga 12) worden geselecteerd. Er kan nicht worden opgenomen wanner V1 (VIDEO 1) is geselecteerd en aangegeven in het uitleesvenster.
  Opnemen kan nicht wanner V1 verschijnt in het uitleesvenster.
• Het ingangsgeluid van het cassettedeck aangesloten op TAPE MONITOR IN kan nicht worden opgenomen.

Selecteren van de DTS digitale functie

Sommige audio CD's zijn opgenomen met DTS surround. U, kunt DTS audio CD's afspelen opdezelfde manier als DVD's, maar aan het begin van de disc kan er wat ruis klinken. Wanner u DTS audio CD's afspeelt, kurz u het Beste de "DTS" digitale functie selecteren.

1 Selecteer de "ANALOG" functie.
2 Houd BAND/DIGITAL/ANALOG ingedrukt tot "DTS" op het display verschijnt.

Om de automatische "DIGITAL" functie te herstellen, dient u bovenstaande procedure te herhalen zodate "DIGITAL" op het display verschijnt.

OPMERKING

Wanner u de digitale DTS functie selecteert, kurz u geen discs weergeven die zich opgenomen als linear PCM met een demonsteringsfrequentie van 96kHz

Dit zar slechts resulteren in ruis.

ZENDERS VOORINSTELLEN

Er können in totaal 32 zenders worden vooringesteld. Dankzij voorinstelling kuturechtstreeks op een zender afstemmen.Aan de zenders worden voorinstelnummers toegekend, te beginnen met 1 in volgorde voor elke band (FM, AM, LG).

Dit toestel kan ^1 RDS (Radio Data System) en andere zenders ontvangen.

Als er meer dan 32 ontvangbare zenders zich, hebben FM RDS zenders voorrang op andere FM zenders.

Handmatig voorinstallen met handmatig of automatisch afstemmen:

Zenders können op elke band worden geseleeteerd om te worden vooringesteld.

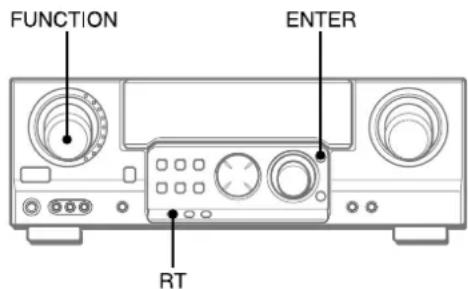

AUTOMATISCHE VOORINSTELLING

De tuner overloopt het ontvangbare freiorentiebereik en slaat zenders automatisch op.

1 Draai aan de FUNCTION keuzeschakelaar om de TUNER functie te selecteren.

2 Houd de RT toets gedurende drie seconden ingedrukt tot "AUTO PRESET"verschijnt.

3 Druk op de ENTER toets verwijl "AUTO PRESET" versuschijnt.

De tunes zoekt een zender, te beginnen met de FM band. Wanner een ontvangen zender wordt opgeslagen, knippert het gekozen voorinstelnummer in het uitleesvenster.

Zenders met een zwak signal wa den eventueel niet opgeslagen.

Het zoeken gaat door op de AM- en LG-band indien er nog voorinstelnummers beschikkaar zich.

Wanner de automatische voorinstelling is voltooid, verschijnt de eerste voorinstelzender wee in het uitleesvenster.

Als de tuner *2identieke RDS zenders met alternatively frequenities detecteert

Alleen de zender met het sterkste signaal worden opgeslagen. Alvorens een RDS zender op te slaan, controleert de tuner eerst of bezelfde zender met andere frequencies is vooringesteld en slaat dan de zender met de Beste ontvangst op.

OPMERKING

Bij automatische voorinstelling worden alle reeds opgeslagen zenders gewist.

HANDMATIGE VOORINSTELLING

1 Draai aan de FUNCTION keuzeschakelaar om de TUNER functie te selecteren en druk herhaaldelijk op de BAND/DIGITAL/ANALOG toets om een band te selecteren.

2 Druk op de / toets om een zender te kiezen (handmatige afstemming).

De frequenie verandert bij elkde druk op de toets.

a Bij het afstemmen op een FM RDS zender

Nadat "TUNE" in het uitleesvenster is verdwenen, verschijnt de Program Service zendernaam (*3PS) enlicht de RDS indicator op.

b Bij het afstemmen op andere zenders

Nadat "TUNE" in het uitleesvenster is verdwenen, verzischijnt de band.

Bij FM stereo ontvangsticht (11) op.

3 Druk op de ENTER toets om de zender op te slaan.

Het gekozen voorinstelnummer verschijnt.

4 Herhaal stap 1 tot 3 om de zenders op te slaan.

De volgende zender worden nicht opgeslagen wonneer er al 32 zenders voor alle banden+zijn voortingesteld.

Bij gebruik van de afstandsbediening

Druk op de TUNER/BAND toets en tegelijk op de SHIFT toets in stap 1, en op de TUNING DOWN of UP toets en tegelijk op de SHIFT toets in stap 2.

Snel een zender zoeken met de / toets (automatische zoekafstemming)

Houd eén van de toetsen ingedrukt tot de tuner een zender begint te zoeken. Het zoeken stopt wanner op een zender is afgestemd. Druk op eén van de toetsen om automatische zoekafstemming te stoppen.

Wanner u gebruik maakt van de afstandsbediening, houd dan de TUNING UP of DOWN toets ingedrukt en druk tegelijk op de SHIFT toets.

• Automatische zoekafstemming stopt eventuele nicht bij zenders met een zeer zwak signaal.

VOORINGESTELDE ZENDERS BELUISTEREN

1 Selecteer een band.

2 Draai aan MULTI JOG om een voorinstelnummer te kiezen.

Een Vooringestelde zender wissen

Kies het voorinstelnummer van de zender die u wilt wissen. Druk verzolgens op ENTER en druk verzolgens binnen de 4 seconden nogmaals op ENTER.

De hogere voorinstelnummers van alle zenders in de band worden ook met een verminderd.

Met de afstandsbediening

Selecteer een band en druk verwolgens op de cijfertoetsen om een voorkeuzenummer te selecteren.

Voorbeeld:

Om voorinstelnummer 25 te kiezen, drukt u op 2 en 5.

Om voorinstelnummer 7 te kiezen, drukt u op 7.

Afstemmen op een zender die nicht is Vooringesteld

Draai aan de FUNCTION keuzeschakelaar om de TUNER functie te selecteren en druk herhaaldelijk op de BAND/DIGITAL/ ANALOG toets om een band te kiezen. Druk verwolgens op de / toets om de zender te kiezen (handmatige afstemming).

Als een FM stereo uitzending is gestoord.

Druk op de MONO TUNER toets en tegelijk op de SHIFT toets op de afstandsbediening zodate "MONO"verschijnt in het uitleesvenster.

Weinig ruis bij mono ontvangst.

Om stereo ontvangst te herstellen, herhaalt u de bovenstaande procedure zodat "STEREO"verschijnt.

Wanneer de ontvangst is gestoord

Plaats het toestel verder af van andere elektrische toestellen, in het bijzonder digitale audio-apparatuur, of zet de apparatuur die de ruis veroorzaaktuit.

OPMERKING

RDS functies können eventuele nicht maar behoren werkken als de RDS gevevens van de zender te sterk zichen gestoord of als het ontvangstsignaal te zwak is.

Radiotext (*4 RT) latent verschijnen bij RDS ontvangst

Druk op de RT toets.

Als een zender waarop is afgestemd RT codes meestuurt, verschijnt tekst in het uitleesvenster.

Als de afgestemde zender geen RT codes meestuurt, verschijnt "NO RT".

Druk nogmaals op RT om terug te keren maar het gewone uitleesvenster.

\*RDS

Vandaag de dag sturen veel zenders samen met de gewone geluidssignalen RDS (Radio Data System) codes mee die diverse aanvullende informatie bevatten.

*2Identieke RDS zenders met alternative frequencies (AF)

Dit is een lijst van alternatie frequencies voor verzillende zenders die hetzelfde programma in hetzelfde ontvangstgebied uitzenden. Receivers met geheugen können de lijst opstaan zodat sneller maar een andere zender kan worden overgeschakeld.

^*3 Program service zendernaam (PS)

Dit is een naam bestaandeuit maximum 8 alfanumerieke tekens die aangeeft welk programma door een zender wordenuit gezonden.

Voorbeeld: BBC 1

Tekens

Als een teken Niet door de ontvanger kan worden weergegeven, verschijnt een blanco.

*4 Radiotext (RT)

In het uitleesvenster verschijnt informatie zoals de actuurs van een toneelstuk of de titel van een liedje.

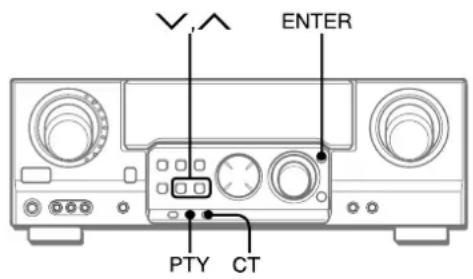

ZOEKEN OP RDS CODE

Elke RDS zender geeft aan welk programmatype (*5 PTY) wordenuit gezonden. Als u een PTY opgeeft, kan het toestel automatischeen geschikte zender uit de Vooringestelde zenders kiezen.

Bovendien kurz u in sommige gebieden gebruik makev van de *6 EON (Enhanced Other Networks) service, waarmee het zoeken nog sneller gaat.

Druk op de PTY toetsijdens RDS ontvangst.

Programma's juices als volgt geklasseerd:

TRAFFIC, NEWS, AFFAIRS (actualiteit), INFO (informatie), SPORT, EDUCATE (educatie), DRAMA, CULTURE, SCIENCE, VARIED, POP M (popmuziek), ROCK M (rockmuziek), EASY M (middle of the road muziek), LIGHT M (licht klassiek), CLASSICS (zwaar klassiek), OTHER M (andere muziek), WEATHER, FINANCE, CHILDREN (kinderprogramma's), SOCIAL (sociale aangelegenheden), RELIGION, PHONE IN (opinie), TRAVEL, LEISURE, JAZZ (jazzmuziek), COUNTRY (countrymuziek), NATION M (volksmuziek), OLDIES, FOLK M (folkmuziek), DOCUMENT (documentaire), TEST (alarmtest), ALARM

OPMERKING

• Als er geen programmatype-informatie worden meegestuurd, verschijnt "NO PTY".
• Als ongedefinierde programmatype-informatie worden meegestuurd, verschijnt "UNDEFINE".
• Het toestel identificiert "TRAFFIC" met een van de programmatypes.

ZOEKEN NAAR EEN BEPAALD PTY

1 Druk op de PTY toets.
Hetprogrammatype van deafgestemde zenderverschijnt.
2 Druk binnen de 4 seconden op de toets / om een programmatype te kiezen.
3 Druk binnen de 4 seconden nogmaals op de PTY toets.

Elke voorkeuzezender zal worden afgezocht. Als er een geschikte zender gezonden worden, zalশ op worden afgestemd.

EON service voor PTY zoeken

Als PTY wordt overgebracht via EON, worden een geschikte zender gedetecteerd zicher dat elke Vooringestelde zender worden gecontroleerd. Als een zender EON informatatie verstuurt, neemt het decoderen van de EON informatatie 15 tot 30 seconden in beslag. Daarnalicht EON op in het uitleesvenster.

Als geen zender worden gezonden

"NOT FOUND" verschijnt en het toestel keerttering湃ar de vorige zender.

Wanner het TRAFFIC programmatype wordt geseleed

Het toestel zoekt maar een zender die een *^7 TP code verstuurt. Het is möglich dat er nog geen verkeersinformatie wordenuit gezonden. Wacht eenijdje. De zender verstuurt regelmatinverkeersinformatie.

EON SEARCH

Bij FM ontvangst schakelt het toestel overaar radioprogramma's met het opgegeven PTY van zodra die beginnen.

1 Druk op de PTY toets.
Hetprogrammatype van deafgestemde zenderverschijnt.
2 Druk binnen de 4 seconden op de toets / om een programmatype te kiezen.
3 Druk binnen de 4 seconden op de ENTER toets.

"EON ON" verschijnt gedurende 3 seconden. Daarna begint EON te knipperen en het toestel schakelt over maar de EON zoekwachtstand.

Als er een radioprogramma van het opgegeven PTY op een andere zender begint, worden het huidige programma onderbroken en speelt het programma met het opgegeven PTY. EON knippert dan snel.

Na afloop van het radioprogramma met het opgegeven PTY wordt weeer afgestemd op de vorige FM zender.

• De EON Zoekwachtstand worden hersteld tot hij worden geannuleerd, zichs wonneer het toestel is uitgeschakeld.

De EON zoekstand annuleren

Houd PTY ingedrukt. (Laat PTY nog nicht los.) "EON PTY" en het opgegeven programmatype zullen om en om getoond worden. Druk nu op ENTER verwijl u PTY ingedrukt houdt. "EON OFF" verschijnt en de EON Zoekwachtstand worden geannuleerd.

OPMERKING

De EON Zoekfunctie werkt nicht wanner:

• Geen FM zendersঃ voortingesteld.
• De signalen van de zenders met het opgegeven PTY zwak�.

De CT functie geeft de plaatselijkeijd. Wanner de CT functie eenmaal is ingeschakeld, za de ingesteldeijd elk heel uur worden bijgewerkt wanner u hebelt afgestemd op een CT zender.

Inschakelen van de CT functie

Houd CT ingedrukt tot "CT ON" op het display verschijnt. Als de klok verkeerd worden ingesteld vanwege een incorrect kloksignal, dient u CT ingedrukt te honden tot "CT OFF" verschijnt om deze functie UIT te schaken.

*5 Program type identification (PTY)
PTY biodt u keuze uit 30 ofeer programme's in plaats van zenders.
*6 Enhanced other networks informatie (EON)

EON informatatie bezorgt de ontvanger een verwijzing aan andere zenders zDat hij kan overschakelen aan een andere RDS zender.

Dit is een code die aangeeft dat een zender regelmatisch verkeersinformatie uitzendt.

De CT functie zorgt voor een nauwkeurig kloksignaal dat automatisch worden aangepast volgens de tijdzone en het seizoen.

De AM afsteminterval wijzigen

De AM afsteminterval is standard ingesteld op 9kHz /stap. In een gebied waar de frequencies in stappen van 10kHz verspringen, moet u de afsteminterval als volgt wijzigien.

Hou de BAND/DIGITAL/ANALOG toets ingedrukt en druk op de POWER OSTANDBY/ON toets.

Herhaal deze procedure om de interval terug te stellen.

OPMERKING

Als de AM afsteminterval worden gewijzigd, worden alle vooringestelde zenders gewist. De zenders要去en dan opnieuw worden vooringesteld.

Dit toestel is uitgerust met een Dolby Pro Logic decoder, Dolby Digital decoder en DTS decoder.

Het toestel en de midden- en surround luidsprekers (standaard) staan borg voor een=echt huisbioscoopgeluid. Bij het afspelen van discs of video software die werden opgenomen in Dolby Pro Logic, Dolby Digital of DTS surround worden de luisteraar omgeven door een verbluffend levensacht geluid, wat resulteert in een heel bijzondere kijk- en luisterervaring.

Dankzij de onafhankelijkke regeling van de vijf geluidskanalen kan de luisteraar genieten van zich bioscoopgeluid. Stemmen werkklinken in het voorste en centrale geluidsveld verwijl omgevingsgeluid zoals auto's en een menigte langs alle kanten worden weergegeven voor een ongelooflijk levensechte audio/video-ervaring. Lees de onderstaande instructies aandachtig om het systeme perfect af te stemmen op uw luisterruimte.

Controleer het volgende:

• Voor u kurz profiteren van Dolby Digital of DTS surroundweergave, dient u de volumeniveauaus van de luidsprekers op de juiste manier met elkaar in balans te brengen (zie pagina 19).
• Zorg ervoor dat de meegeleverde luidsprekers correct zijn aangesloten en opgesteld (zie pagina 5 en 6).
• Zorg ervoor dat de TV en videorecorder correct zijn aangesloten (zie pagina 4).
• Controller of de disc, de videocassette, enz., compatibel zich met Dolby Pro Logic, Dolby Digital of DTS surround.

DOLBY SURROUND SELECTEREN

Een optimale werkung van Dolby Digital Surround en Dolby Pro Logic hangt af van het type en de opstelling van de luidsprekers. Controller type en opstelling van de huidige luidsprekers en kies de aanbevolen stand.

Aanbevolen stand

PHANTOM stand: Gebruik deze stand wanner geen middenluidspreker is aangesloten. De signalen van het middenkanaal worden weergegeven via de linker en rechtter luidspreker.
3 STEREO stand: Gebruik deze stand wonneer geen surround luidsprekers zich aangesloten.

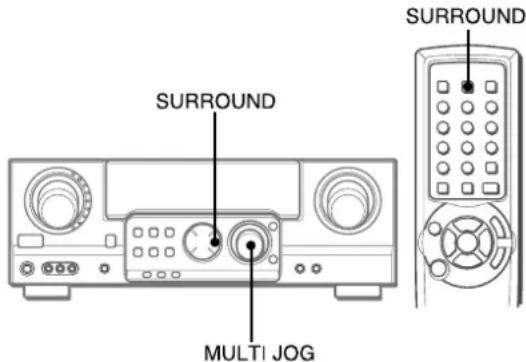

EEN DOLBY SURROUND STAND KIEZEN

Voorbereidingen

• Bij het kiezen van een Dolby Digital surround stand, kiest u de VIDEO 1 (DIGITAL) of VIDEO 2 (DIGITAL) functie (zie paging 13) en speelt u een disc opgenomen in Dolby Digital surround Alvorens de stand te kiezen.
• Wanner u een Dolby Pro Logic functie selekteert,kest u niet kiezen uit VIDEO 1 (DIGITAL) en VIDEO 2 (DIGITAL).

1 Druk op de SURROUND toets en draai aan de MULTI JOG knop om de geschikte stand te kiezen.

De naam van de gekozen stand verschijnt in het uitleesvenster.

Om de 2chSTEREO stand te kiezen, drukt u herhaaldelijk op de SURROUND toets tot "2chSTEREO"verschijnt.

OPMERKING

Kies Dolby Digital surround bij weergave van een bron die werden opgenomen met Dolby Digital surround.

[Dolby Pro Logic]

2 Druk nogmaals op de SURROUND toets en houd ze ingedrukt tot de gewenste middenluidsprekerstand verschijnt. (Behalve 2chSTEREO en PHANTOM.)

"NORMAL" en "WIDE" verschijnen achtereenvolgens.

Bij gebruik van de afstandsbediening

Druk herhaaldelijk op de SURROUND toets om de mode te kiezen en houd ze ingedrukt om de middenluidspreker mode te kiezen.

OPMERKING

• Afhankelijk van de geluidsbron en/of luisteromstandigheden, kan eventuele geen surround effect wordenbekomen, ook al is Dolby Digital surround of Dolby Pro Logic ingeschakeld.
• Een=echt Dolby Digital surround of Dolby Pro Logic effect kan nicht worden bekomen met software die Niet is opgenomen in Dolby Digital surround of Dolby Pro Logic. Gebruik dan DSP surround (zie pagina 11).
• Wonneer een hoofdtelefoon is aangesloten:
• wordt Dolby Pro Logic automatisch uitgeschakeld.
• wordt Dolby Digital surround automatisch omgeschakeld waar "2chSTEREO."
• Wonneer een hoofdtelefoon is aangesloten: - kan Dolby Pro Logic nicht worden ingeschakeld. - kan Dolby Digital surround nicht worden omgeschakeld.

LUIDSPREKERNIVEAU REGELEN

Het toestel is uitergerust met een ingebouwde testsignaalgenerator (noise sequencer) waarmee de balans van de 5 kanalen makkelijk kan worden geregeld. De sequencer produeert een signaal dat van kanaalaar kanaal "loopt", zodate het geluidsniveau eenvoudig vanaf de luisterpositie kan worden geregeld waardoor elk kanaal even luid lijkt te klinken.

Voorbereiding

• Zet het DSP surround-systemeaf alvorens de luidsprekerbalans te regelen.
  Bedien het toestel verwijl u een Dolby Digital surround of Dolby Pro Logic geodeerd bronsignaal aftspeelt.

1 Kies Dolby Digital surround (behalve "2chSTEREO") of Dolby Pro Logic afhankelijk van het type en de opstelling van uw luidsprekers. (Zie pagina 18.)
2 Hou de MANUAL SELECT toets op de afstandsbediening ongeveer twee seconden ingedrukt tot "L" of "L/R 0dB" begint te knipperen.

Een ruissignaal worden in de onderstaande volgorde achtereenvolgensaar elk kanaal gestuurd.

DOLBY D (PRO LOGIC) NORMAL of WIDE stand

PHANTOM stand

3 STEREONORMAL OF WIDE stand

• "L" of "R" knippert om aan te gehen welke voorluidspreker een ruissignal producerert.

3 Regel het geluidsniveau van de midden- en surround luidsprekers.

Druk verwijl "C," "RS" of "LS" knippert in het uitleesvenster op op de TUNING UP of DOWN toets en tegelijk op de SHIFT toets op de afstandsbediening zodat de midden-of surround luidsprekers even luid klinken als de voorluidsprekers.

De balans van de voorluidsprekers kan ook worden geregeld wonneer "L/R" verschijnt.

OPMERKING

De / toets op het toestel kan nicht worden gebruikt.

4 Druk nogmaals op de MANUAL SELECT toets om het ruiissignaal te stoppen.

OPMERKING

Bij het regelen van het luidsprekerniveau met Dolby Digital surround worden ook dat van Dolby Pro Logic gewijzigd en vice versa.

Omtrent de kanalen

De linker en rechter luidsprekers zorgen voor het stereo effect. De middenluidspreker draagt bij tot een precisie geluidspositionering bij een breed geluidsveld.

De achechterste surround luidsprekers给他们 geluidsveld.
meer "diepte".

Wijzigen van de vertraging van de weergave van de surround-luidsprekers of midden-luidspreker in de Dolby Digital surround of Dolby Pro Logic functie.

1 Druk herhaaldelijk op MANUAL SELECT op de afstandsbediening werwijl Dolby Digital surround (behalte "2chSTEREO") of Dolby Pro Logic is ingeschakeld, zodat "C 0ms", of "S 5mS" (S 20mS) op het display verschijnt.
2 Druk binnen 4 seconden op TUNING DOWN of UP verwijl u SHIFT op de afstandsbediening ingedrukt houdt.

Om deze handeling via het hoofdtoestel uit te voeren, dient u herhaaldelijk op / te drukken of MULTI JOG te verdraaien.

[Middenluidspreker]

Regel de vertragingstijd zo dat stemgeluid duidelijk en natuurlijk klinkt.

De vertragingstijd van de middenluidspreker is oorspronkelijk ingesteld op 0 ms (milliseconds) en kan in stappen van 1 ms worden geregeld van 0 tot 5 ms.

[Surround luidsprekers]

Regel de vertragingsstijd waar believen.

Dolby Digital surround

De vertragingstijd van de luidspeakers is oorspronkelijk ingesteld op 5 ms en kan in stappen van 5 ms worden geregeld van 0 tot 15 ms.

Dolby Pro Logic

De vertragingstijd van de luidsprekers is oorspronkelijk ingesteld op 20 ms en kan in stappen van 5 ms worden geregeld van 15 tot 30 ms.

OPMERKING

• Bij het regelen van de vertragingsstijd van de surround luidsprekers of middenluidspreker voor Dolby Digital surround worden ook die voor Dolby Pro Logic gewijzigd en vice versa.
• Wanner de vertragingstijd van de surround luidsprekers voor Dolby Digital surround worden ingesteld op 0 ms (5 ms, 10 ms of 15 ms), worden die voor Dolby Pro Logic ingesteld op 15 ms (20 ms, 25 ms of 30 ms) en vice versa.

Het luidsprekerniveau regelen verwijl u maar de bron luistert

Het luidsprekerniveau kan worden gewijzigd nadat het werk ingesteld met de noise sequencer. Dit kan verwijl Dolby Digital surround of Dolby Pro Logic is ingeschakeld.

1 Speel een disc of videocassette opgenomen in Dolby Pro Logic of Dolby Digital surround.
2 Druk herhaaldelijk op MANUAL SELECT op de afstandsbediening zodate "L/R," "C," "RS" of "LS" verschijnt in het uitleesvenster.
3 Druk binnen 4 seconden op TUNING DOWN of UP verwijl u SHIFT op de afstandsbediening ingedrukt houdt. Om deze handeling via het hoofdtoesteluit te voeren, dient u herhaaldelijk op / te drukken of MULTI JOG te verdraaien.

INSTellen Van De LFE EN HET DYNAMISCH BEREIK

LAAGFREQUENT GELUIDSEFFECT (LFE) REGELEN

Discs die+zijn opgenomen in Dolby Digital en DTS surround bevatten speciale signalen die LFE (Lage Frequentie Effecten) genoemd worden. Deze LFE signalen,zijn opgenomen op bepaalde plekken op de disc en worden gereprodueerd via een aangesloten subwoofer om een verbazingwekkend krachtige weergave van de zeer lage tonen te verkrijgen.

Het volumeniveau van de LFE signalen kan worden afgestemd op uw luidsprekers verwijl Dolby Digital of DTS surround is ingeschakeld.

Voorbereiding

Kies "SUBW ON" wonneer een subwoofer is aangesloten (zie pagina 6).
- Speel een Dolby Digital of DTS surround geodeerde disc af.

1 Hou / ingedrukt tot "LFE"verschijnt.
2 Druk herhaaldelijk op de / toets of draai aan de MULTI JOG knop om het LFE-niveau te regelen.

Het toestel is oorspronkelijk ingesteld op 0 dB (maximum) en kan worden geregeld zoals hieronder beschreiben.

• Wanner u het LFE niveauuit (OFF) zet, zal de "LFE" indicatoruit gaan.
• Wanner u "SUBW OFF" kiest, worden de LFE signalen maar andere luidsprekers gestuurd.

DE DYNAMIEK REGELEN

De dynamiek van Dolby Digital surround geluid kan worden geregeld. Het toestel is oorspronkelijk ingesteld op "STD" (standaard).

1 Met Dolby Digital surround ingeschakeld houdt u ENTER ingedrukt tot "MID NIGHT THEATER" in het uitleesvenster loopt.

2 Druk op ∧/∨ of draai aan de MULTI JOG knop om “MAX,” “STD” of “MIN” te selecteren.

[MIN]

U kunt profiteren van het volledige dynamische bereik van de weergave, net als in de bioscoop.

[STD]

Oorspronkelijke stand, door softwareproducenten aanbevolen voor weergave in de huiskamer.

[MAX]

Kies deze stand bij weergave met laag volume. Dit is denachtstand.

DTS SURROUND SELECTEREN

De optimale DTS surround standen en instellenen hangen af van het type en de opstelling van de luidsprekers.

Controller type en opstelling van uw luidsprekers en kies de aanbevolen stand op basis hiervan.

Aanbevolen stand

	Middenluidspreker	Geen middenluidspreker
Surround luidspreker (achterluidspreker)	5.1ch	4 ch
Geen surround luidspreker	3 STEREO	2chSTEREO

4 ch mode: kies deze stand wanner er geen middenluidspreker is aangesloten. Alle middenkanaalsignalen worden maar de linkeren rechterluidsprekerkanalen gestuurd.
3 STEREO mode: kies deze stand wanner er geen surround luidsprekers zich aangesloten.

EEN DTS SURROUND STAND KIEZEN

Voorbereiding

Wanner u een DTS surroundfunctie wilt kiezen, dient u eerst de DIGITAL functie te selecteren en dan de DTS surround gecodeerde disc af te spelen voor u de surroundfunctie selekteert.

1 Druk op de SURROUND toets en draai aan de MULTI JOG knop om de geschikte stand te kiezen.

De naam van de gekozen stand verschijnt in het uitleesvenster.

Om de 2chSTEREO stand te kiezen, drukt u herhaaldelijk op de SURROUND toets tot "2chSTEREO" verschijnt.

Alvorens een disc af te spelen, regelt u de luidsprekerbalans in de Dolby Digital of Dolby Pro Logic stand zoals beschreiben op pagina 19.

Om de balans te regelen terwijl u de bron beluistert, zie de rechterkolom op pagina 20 en volg de stappen 2 en 3. De vertragingstijd van de midden- en surround luidsprekers kan in de DTS surround stand nicht worden geregeld.

OPMERKING

• Afhankelijk van de geluidsbron of de luisteromstandigheden kan geen surround effect worden verkreten, ook al is DTS surround gekozen.
• Bij software die nicht is opgenomen in DTS surround kan geen volwaardig DTS surround effect worden verkreten. Gebruik in dat geval het DSP surround system (zie pagina 11).
• Als er een hoofdtelefoon is aangesloten, verandert de DTS surround mode automatisch in "2chSTEREO."
• Als er een hoofdtelefoon is aangesloten, kan de DTS surround mode nicht worden gewijzigd.

HET OORSPRONKELIJKE DTS GELUID BELUISTEREN

Wonneer "dts" op het display verschijnt, können alle geluidsinstellungen worden geannuleerd.

1 Terwijl DTS surround is ingeschakeld, dient u op ENTER te drukken zodayat "BYPASSOFF" op het display verschijnt.

2 Druk nogmaals op de ENTER toets om "BYPASS ON" te lately verschijnen.

De geluidsinstellungen herstellen

Herhaal stap 1 en 2 zodate "BYPASSOFF"verschijnt.

DE SLUIMERTIMER INSTELLEN

U kunt het toestel op een bepaald tijdstip lately uitschakelen.

Druk op de SLEEP toets en tegelijk op de SHIFT toets op de afstandsbediening.

Het toestel worden na ongeveer 60 minutes uitgeschakeld.

De tijd opgeven waarna het toestel moet wordenuitgeschakeld

Druk binnen de 4 seconden na de bovenstaande handeling herhaaldelijk op de TUNING DOWN of UP toets en tegelijk op de SHIFT toets.

De tijd kan in stappen van 5 minuteu worden ingesteld van 5 tot 240 minutes.

De resterendeijd controlleren waarna het toestel uitschakelt

Druk eenmaal op de SLEEP toets en tegelijk op de SHIFT toets.

De resterendeijd verschijnt gedurende vier seconden.

De sluimertimer annuleren

Druk tweeemaal op de SLEEP toets en tegelijk op de SHIFT toets zodate "SLEEPoFF"verschijnt in het uitleesvenster.

TECHNISCHE GEGEVENS

FM tunes-gedeelte

Afstembereik 87,5 MHz tot 108 MHz

Bruikbare

gevoeligheid (IHF) 16,8 dBf

Antenne

aansluitingen 75 Ohm (ongebalanceerd)

AMtuner-gedeelte

Afstembereik 531 kHz tot 1602 kHz (stappen van

9kHz)

gevoeligheid 1400 V / m

Antenne Kaderantenne

Versterkergedeelte

Uitgangsvermogen Voor

geschikt voor linear PCM signalen

en bitstroom van Dolby Digital en

DTS surround (32 kHz, 44,1 kHz en

48 kHz)

VIDEO IN: 1 Vp-p (75 Ohm)

Uitgangen AUDIO OUT (REC OUT): 300 mV

(1 kOhm)

VIDEO OUT (MONITOR): 1 Vp-p

(75 Ohm)

SUB WOOFER:1,5V

FRONT SPEAKERS IMP: 8 Ohm

accepteert luidsprekers van 8 Ohm of

meer.

accepteert luidsprekers van 8 Ohm of

meer.

CENTER SPEAKER IMP: 8 Ohm

accepteert een luidspreker van 8 Ohm

ofmeer.

PHONES (stereo aansluiting):

geschikt voor een hoofdtelefoon van

32 Ohm of meer.

Muting -20 dB

Algemeen

Voeding 230 V wisselstroom, 50 Hz

Stroomverbruik

Stroomverbruik in

ECO OFF:35,6 W

gebruiksklaar-stand ECO ON:1,3 W

Afmetingen

(B×H×D)

430× 155× 402mm

Gewicht

8,7 kg

Wijzigingen aan technische gegevens en ontwerp

voorbehonden, zonder voorafgaande kennisgeving.

Gefabriceerd onder licentie van Dolby Laboratories. "DOLBY", "Pro Logic" en het dubbele D-symbol voor bij handelsmerken van Dolby Laboratories. Confidential Unpublished Works. ©1992-1997 Dolby Laboratories, Inc. Alle rechten voorbehonden.

• Gefabriceerd onder licentie van Digital Theater Systems, Inc.

US Pat. No. 5,451,942 en andere wereldwijde patenten

verkreten en aangevraagd. "DTS" en "DTS Digital Surround"

zijn handelsmerken van Digital Theater Systems, Inc. ©1996

Digital Theater systems, Inc. Alle rechten voorbehonden

ZORG EN ONDERHOUD

Voor optimale prestaties dienen het toestel en de software goed te worden verzorgd en onderhonden.

De behuizing reinigen

Gebruik een zachte en droge doek.

Hardnekigvulkuntu verwijderen met een zachte doek die lichtjes is bevochtig mad een mild zeepsopje.Gebruik geen krachtige opiosmiddelen zoals alcohol, benzine of thinner die het oppervlak kannen aantasten.

VERHELPEN VAN STORINGEN

Als het toestel Niet functioneert zoals beschreiben staat in de gebruksaanwijzing, volg dan de storingzoekprocedure.

ALGEMEEN

Er is geen geluid.

Is het netsnoer goed aangesloten?
Is er een slechte aansluiting? ( pagina 4,5)
- Misschien is er een kortsluiting in de luidsprekeraansluitingen.

Trek de stekker uit het stopcontact en corrigeer deluidsprekeraansluitingen.

Werd een verkeerde functietoets ingedrukt?
Werd de TAPE MONITOR toets ingedrukt?
- Zijn de FRONT SPEAKERS toetsen correct ingesteld? ( pagina 8)

Geluid komt slechts uit een luidspreker.

• Is BALANCE correct ingesteld?
• Is de andere luidspreker losgekoppeld?

Het geluid is zeer stil.

Werd de MUTING toets ingedrukt?

Verkeerde aanduiding of storing.

→Stel het toestel terug zoals hieronder beschreiben.

TUNER-GEDEELTE

Constante, golfvormige storing.

Is de antennge goed aangesloten? ( pagina 6)
Is het signalzwak?

→Sluit een buitenantenne aan.

Het ontvangstgeluid is gestoord.

• External ruis of multipath-storing?
  Richt de antennne.
  →Plaats het toestel verder uit de buurt van elektrische apparatuur.

Terugstellen

Als er iets ongewoons verschijnt in het uitleesvenster of de werkking van het toestel is verstoord, moet u het toestel terugstellen als volgt.

1 Druk op de POWER ΜSTANDBY/ON toets om het toestel af te zetten.
2 Druk op de POWER Φ STANDBY/ON toets en houd tegelijkertijd de ENTER toets ingedrukt. Alle gegevens die na aankoop in het geheugen zijn opgeslagen, worden gewist.

Als het toestel door een storing Niet kan worden uitgeschakeld in stap 1, moet u het terugstellen dor de stekker uit te trekken en weein te steken. Ga dan door met stap 2.

ONDERDELEN

Instructies omtrent elk onderdeel van het toestel of de afstandsbediening vindt u op de onderstaande paginga's.

(in alfabetische volgorde)

AUDIO 7

BALANCE 10

BAND/DIGITAL/ANALOG 9,12-15,17

BASS 10

CLOCK 9

CT 17

DISC SKIP (CD) 7

DSP 11

DVD PAUSE 7

ECO 8

ENTER 7-9,12,14-17,21,22

FRONT SPEAKERS 8

FUNCTION 7,12-15

GEQ 10

MANUAL SELECT (TEST) 6,11,19,20

MENU 7

MONOTUNER 15

MULTI JOG 6,8-12,15,18,20-22

MUTING (MUTE) 10

PHONES 8

POWER OSTANDBY/ON 8,9,17,25

PTY 17

RETURN 7

RT14-16

SHIFT 7,9-11,14,15,19,20,23

SLEEP 23

SOURCE DIRECT 10

SURROUND 18, 19, 22

TAPE MONITOR 12, 13

T-BASS 10

TITLE 7

TREBLE 10

TUNER/BAND 14

TUNINGDOWN(6,9-12,14-17,20,21,23
