GEBRUIKSAANWIJZING CAUXG30 JVC

Ontkoppel het netsnoer om de stroom geheel uit te schakelen (het STANDBY-lampje gaat uit). Zorg bij het installeren van de apparatuur dat de stekkers gemakkelijk toegankelijk zijn. Met de 0ets kunt u de stroom niet geheel uitschakelen.

• Met het toestel standby geschakeld, licht het STANDBY lampje rood op.
• Met het toestel ingeschakeld, is het STANDBY lampje gedoofd.
  U kunt de stroom standby en inschakelen met de afstandsbediening.

Ter vermindering van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel het toestel niet bloot aan regen of vocht.

ATTENZIONE

• Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.)
• Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
• Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen.
• Stel dit apparaat niet bloot aan regen, vocht, drupwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

ATTENZIONE

Voorzichtig: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1. Voorkant: Geen belemmeringen en voldoende ruimte.
2. Zijkanten/boven-/onderkant: Geen belemmeringen plaatsen in de hieronder aangegeven zones.
3. Onderkant: Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Informatie voor gebruikers over het weggooien van oude apparatuur

Dit symbool is alleen geldig in de Europese Unie.

[Europese Unie]

Deze markering geeft aan dat de elektrische en elektronische apparatuur bij het einde van de gebruiksduur niet bij het huishoudelijk afval mag worden gegooid. Het product moet in plaats daarvan worden ingeleverd bij het relevante inzamelingspunt voor hergebruik van elektrische en elektronische apparatuur, voor juiste verwerking, terugwinning en hergebruik in overeenstemming met uw nationale wetgeving.

Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid, die anders veroorzaakt zouden kunnen worden door onjuiste afvalverwerking van dit product. Neem voor meer informatie over inzamelingspunten en hergebruik van dit product contact op met de gemeente in uw woonplaats, het afvalverwerkingsbedrijf of de winkel waar u het product hebt aangeschaft.

Er kunnen boetes gelden voor een onjuiste verwijdering van dit afval, in overeenstemming met de nationale wetgeving.

(Zakelijke gebruikers)

Bezoek als u dit product wilt weggooien onze website www.jvc-europe.com voor informatie over het terugnemen van het product.

[Landen buiten de Europese Unie]

Wanneer u dit product wilt verwijderen, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land voor de verwerking van oude elektrische en elektronische apparatuur.

• Installeer op een vlakke, droge plaats die niet te warm of te koud word—tussen 5°C en 35°C.
• Installeer het systeem op een plaats die goed kan worden geventileerd zodat het systeem niet oververhit kan raken.

Installeer het systeem NIET in de buurt van warmtebronnen of op plaatsen die aan het directe zonlicht, overmatig stof of trillingen onderhevig zijn.

• Zorg dat er voldoende afstand tussen het systeem en de TV is.
• Voorkom storing met de TV en houd de luidsprekers derhalve uit de buurt van de TV.

Stroombron

- Houd altijd de stekker vast en trek niet aan het netsnoer om het systeem van het stopcontact te ontkoppelen.

Raak het netsnoer NIET met natte handen aan.

Condensvorming

In de volgende gevallen kan er condens op de lenzen in het systeem worden gevormd:

• Nadat de verwarming in de kamer wordt aangezet
• In een vochtige kamer
• Indien het systeem direct van een koude naar een warme ruimte wordt verplaatst

Het systeem functioneert dan mogelijk onjuist. Laat het systeem in dat geval een paar uur ingeschakeld totdat het vocht is verdampt, trek de stekker uit het stopcontact en steck vervolgens de stekker weer in het stopcontact.

Overige

- Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop alvorens verder gebruik indien er een metalen voorwerp of vloeistof in het systeem terecht is gekomen.

Demonteer het systeem NIET. Er zijn geen door de gebruiker te repareren onderdelen in het systeem.

- Trek de stekker van het netsnoer uit het stopcontact indien u het systeem voor langere tijd niet gaat gebruiken.

Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien het systeem verkeerd functioneert.

Meer over deze gebruiksaanwijzing

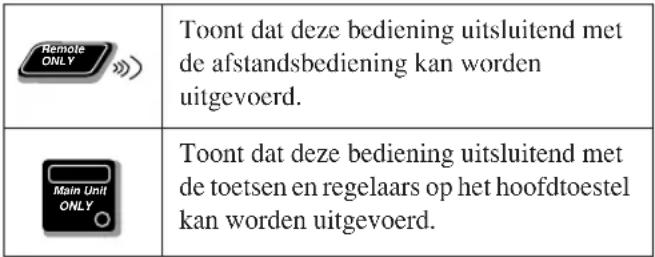

• De bediening van toetsen en regelaars wordt in de volgende tabel uitgelegd.
• Bepaalde gerelateerde tips en opmerkingen worden later in de “Wat meer uitleg over dit systeem” en “Oplossen van problemen” gedeeltes beschreven, en niet iedere keer in de diverse gedeeltes aangaande specifieke bediening beschreven ( INFO toont dat er extra informatie is).

	Toont dat u kort op de toets drukt.
	Toont dat u kort en herhaaldelijk op de toets drukt totdat de gewenste optie is gekozen.
	Toont dat u op een van de toetsen drukt.
2 sec.	Toont dat u de toets een aantal seconden ingedrukt houdt.Het cijfer in de pijl toont het aantal in te drukken seconden (in dit voorbeeld, 2 seconden).Indien er geen cijfer in de pijl wordt getoond, houdt u de toets ingedrukt totdat de procedure geheel is uitgevoerd of het gewenste resultaat is verkregen.
	Toont dat u de regelaar in de aangegeven richting(en) draait.

Inhoud

Inleiding....1

Aansluiten.... 3

Alvorens het systeem te bedienen.... 6

Dagelijkse bediening—Weergave.... 7

Luisteren naar de radio.... 8

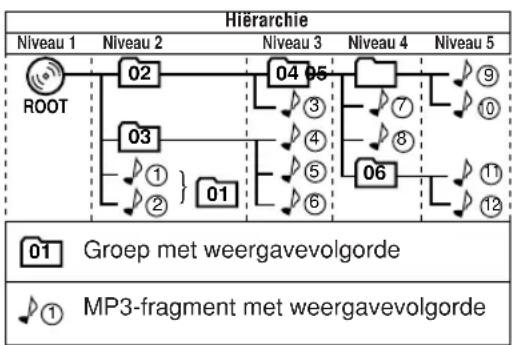

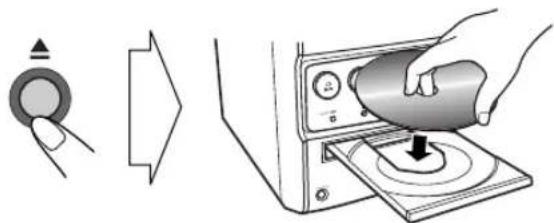

Afspelen van een disc ....8

Weergave van draagbare audio-apparatuur.... 9

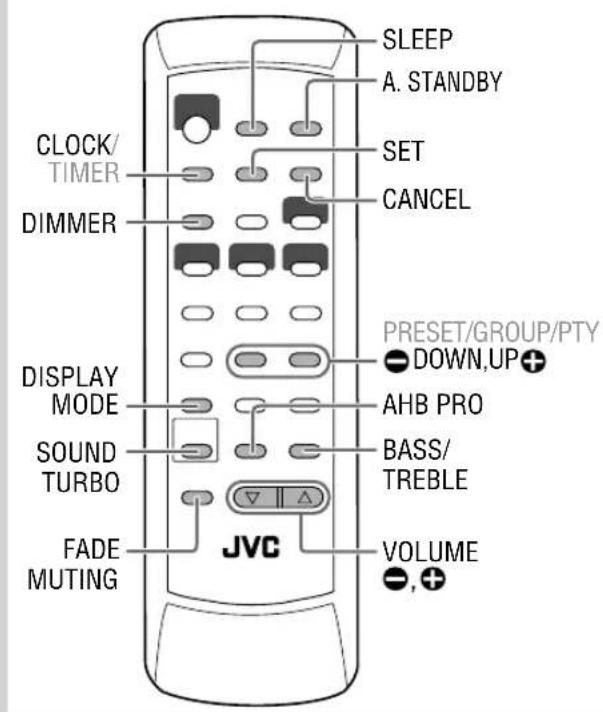

Dagelijkse bediening—Instellen van het geluid & overige.... 10

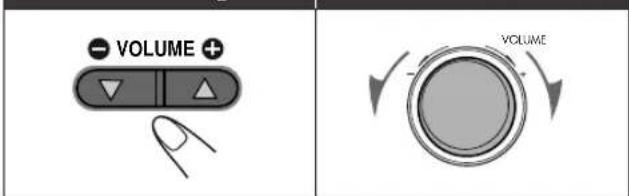

Instellen van het volume 10

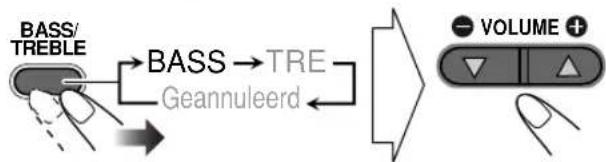

Instellen van het geluid 10

Veranderen van de displayhelderheid....11

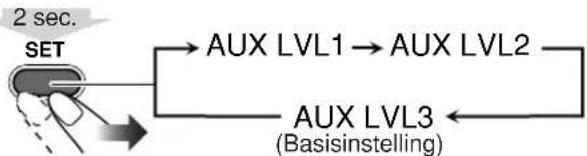

Instellen van het audio-ingangsniveau.... 11

Instellen van de klok 11

Automatisch uitschakelen van de stroom.... 11

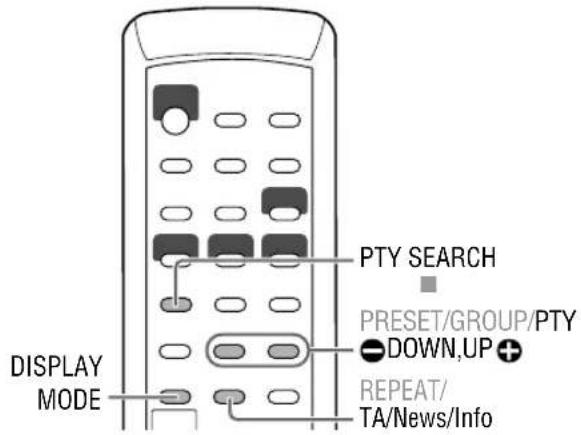

Geavanceerde bediening voor de radio ...... 12

Ontvangst van FM-zenders met Radio Data System 12

Opzoeken van een programma met PTY-codes.... 12

Tijdelijk automatisch overschakelen naar een programma van uw keus.... 13

Description des codes PTY.... 13

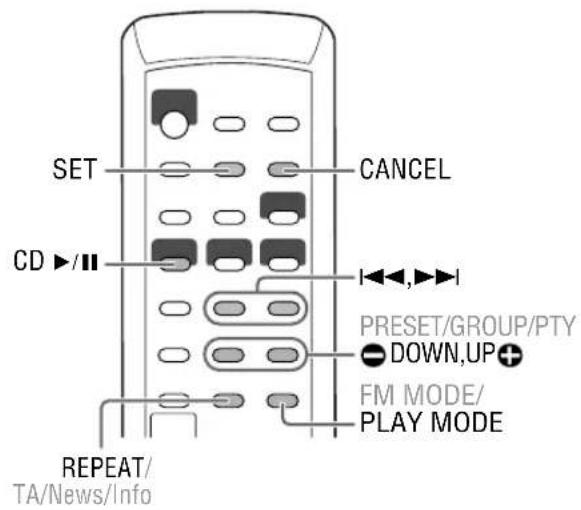

Geavanceerde bediening voor disc.... 14

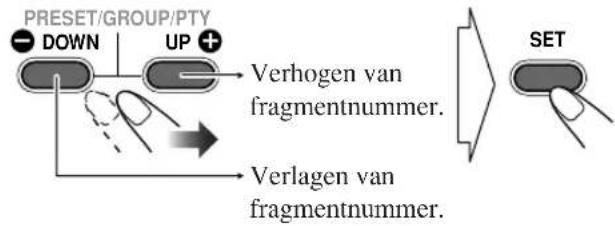

Programmeren van de weergavevolgorde —Geprogrammeerde weergave.... 14

Weergave in een willekeurige volgorde —Willekeurige weergave.... 15

Herhaald afspelen—Herhaalde weergave.... 15

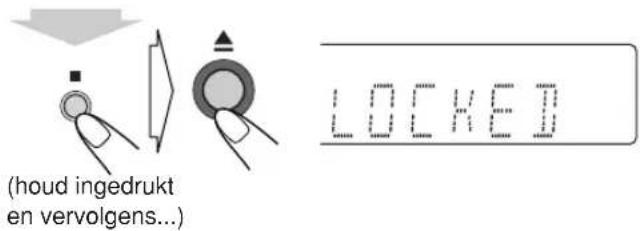

Vergrendelen van disc—Kinderslot.... 15

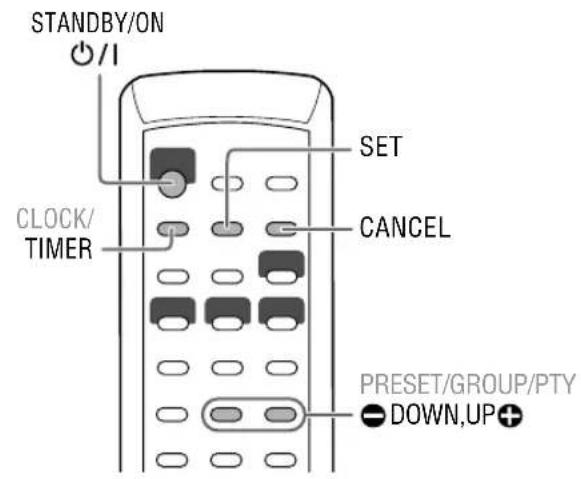

Gebruik van de timer 16

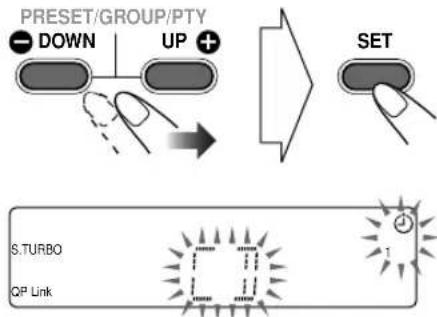

Instellen van de timer.... 16

Extra informatie .... 18

Wat meer uitleg over dit systeem.... 18

Oplossen van problemen.... 19

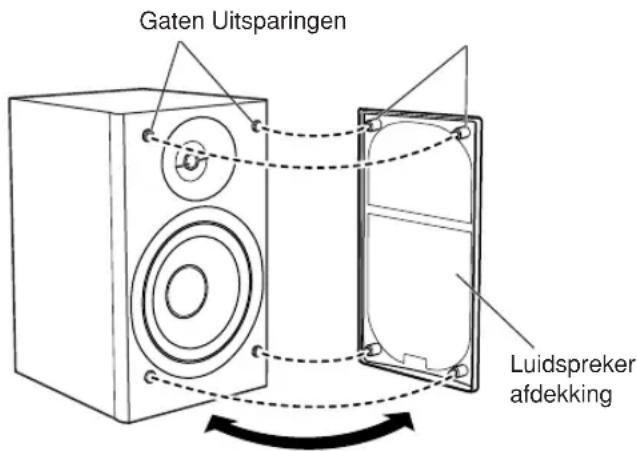

Onderhoud.... 19

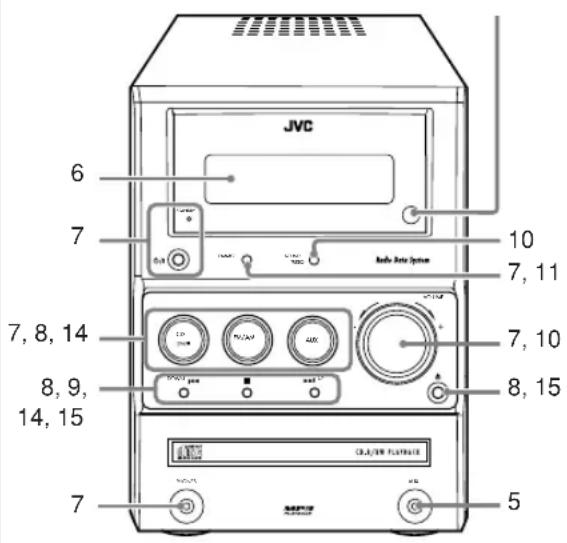

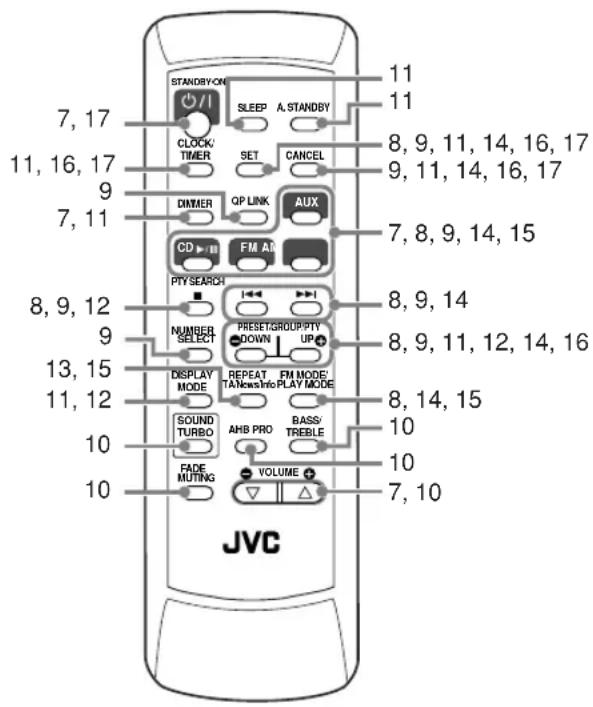

Toetsen en regelaars.... 20

Aansluiten

Bijgeleverde accessoires

Controleer na het uitpakken dat u alle volgende onderdelen heeft:

• FM-antenne (1)

• Afstandsbediening (1)

• AM-ringantenne (1)

- Batterijen (2)

Raadpleeg direct de plaats van aankoop indien er iets ontbreekt.

Steek de stekker van het netsnoer pas in een stopcontact nadat alle andere verbindingen zijn gemaakt.

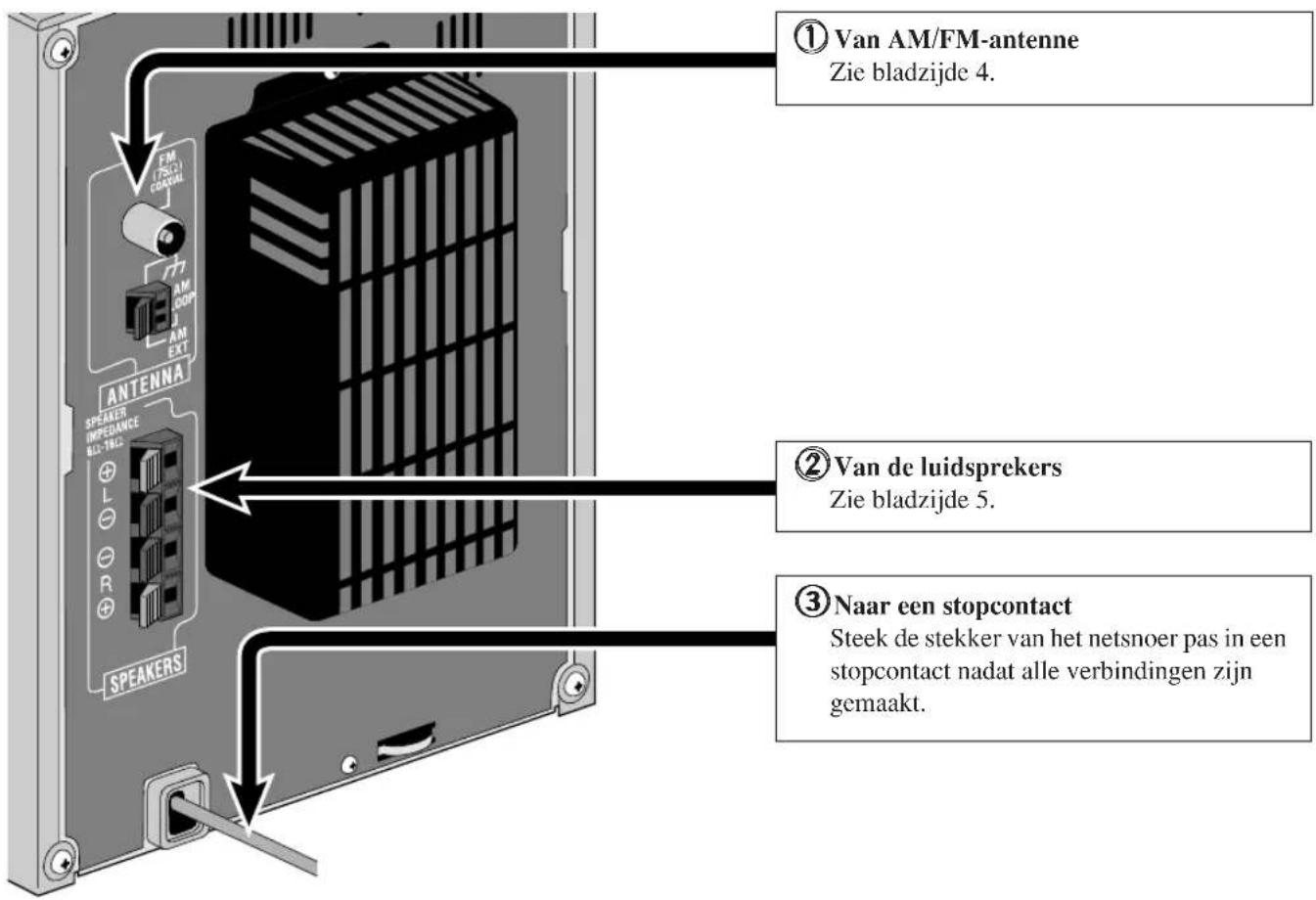

Achteraanzicht

① Van AM/FM-antenne Zie bladzijde 4. ② Van de luidsprekers Zie bladzijde 5. ③ Naar een stopcontact Steek de stekker van het netsnoer pas in een stopcontact nadat alle verbindingen zijn gemaakt.

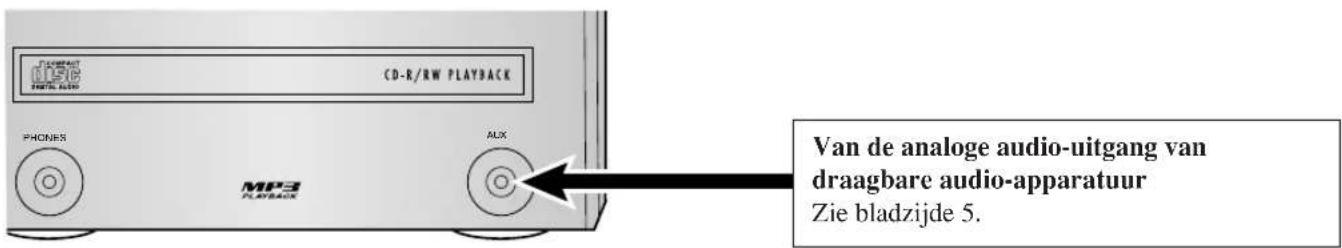

Vooraanzicht

CD-R/RW PLAYBACK PHONES MP3 PLAYBACK ALIX Van de analoge audio-uitgang van draagbare audio-apparatuur Zie bladzijde 5.

① AM/FM-antenne

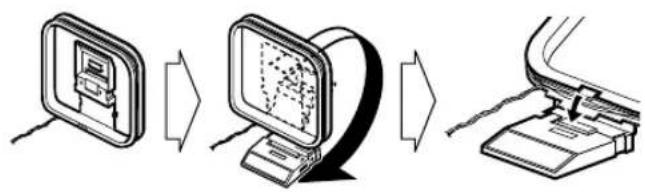

In elkaar zetten van de AM-ringantenne

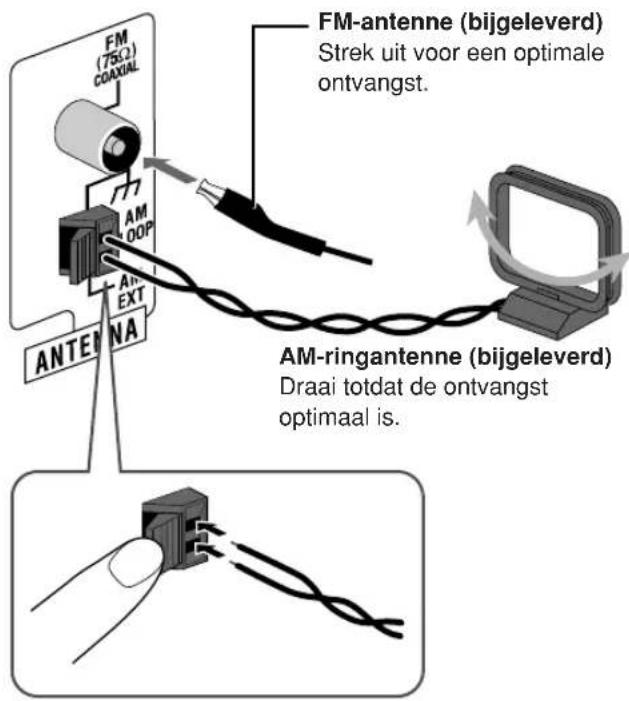

Aansluiten van de AM-ringantenne

FM-antenne (bijgeleverd) Strek uit voor een optimale entvangst. AM-ringantenne (bijgeleverd) Draai totdat de ontvangst optimaal is.

- Indien het draad van de AM-ringantenne met vinyl is bedekt, moet u een stukje vinyl verwijderen door het te draaien zodat het uiteinde van de antenne blootligt.

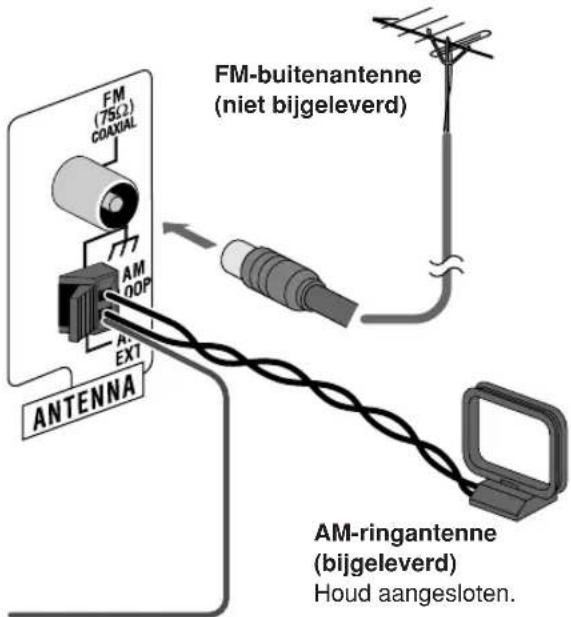

Voor een betere AM/FM-ontvangst

FM (75Ω) COAXIAL FM-buitenantenne (niet bijgeleverd) AM OOP EXT ANTENNA AM-ringantenne (bijgeleverd) Houd aangesloten.

Vinyl-bedekt draad (niet bijgeleverd)

Strek in horizontale richting uit.

• Ontkoppel de bijgeleverde FM-antenne en verbind een FM-buitenantenne met gebruik van een 75 Ω draad met coaxiale stekker (IEC of DIN45325).
• Zorg dat de antennegeleiders geen contact maken met andere aansluitingen, snoeren of het netsnoer. Houd de antennes tevens uit de buurt van metalen onderdelen van het systeem, snoeren en het netsnoer. De ontvangst wordt anders mogelijk slechter.

② Luidsprekers

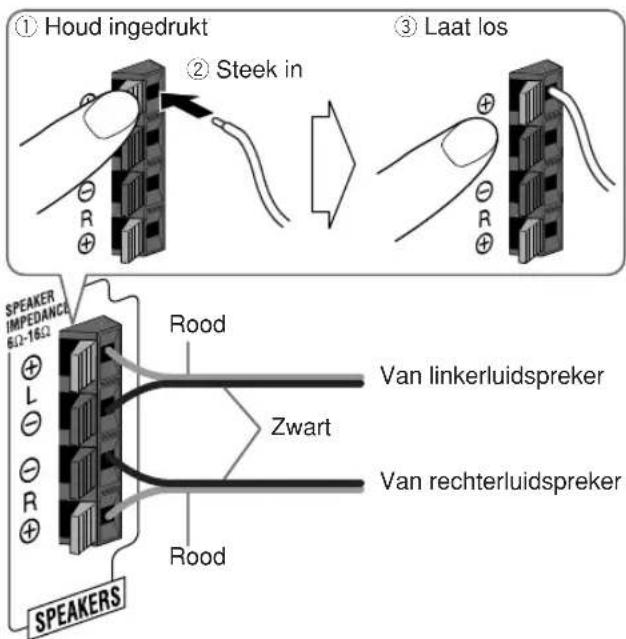

Aansluiten van de luidsprekersnoeren

Controleer dat beide luidsprekers juist en stevig zijn aangesloten.

① Houd ingedrukt ② Steek in ③ Laat los SPEAKER IMPEDANCE 6Ω-16Ω L R R R Rood Zwart Van linkerluidspreker Van rechterluidspreker Rood Rood SPEAKERS

• Verbind de luidsprekersnoeren in overeenstemming met de polariteit van de luidsprekeraansluitingen: Het rode snoer met (+) en het zwarte snoer met (−).
• Indien de luidsprekersnoeren met vinyl zijn bedekt, moet u een stukje vinyl verwijderen door het te draaien zodat de uiteinden van de luidsprekersnoeren blootliggen.

• Verbind NIET meer dan één luidspreker met iedere aansluiting.
• Zorg dat de geleiderdraden van de luidsprekersnoeren GEEN contact maken met andere metalen onderdelen van het systeem.

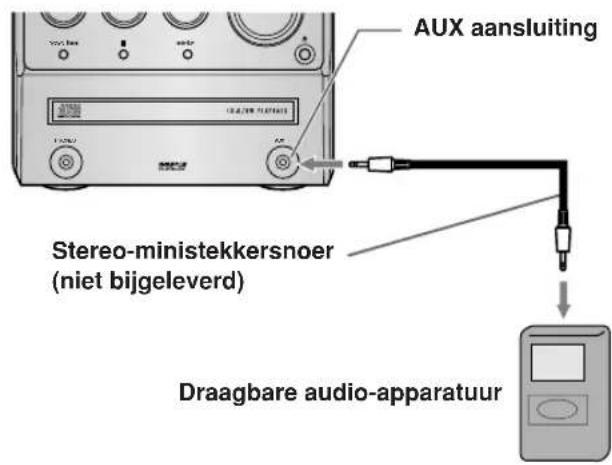

Verbinden van draagbare audio-apparatuur

AUX aansluiting Stereo-ministekkersnoer (niet bijgeleverd) Draagbare audio-apparatuur

• Met gebruik van QP Link (Quick Portable Link), kunt u de weergave van draagbare audio-apparatuur gemakkelijk met dit toestel starten. Zie bladzijde 9 voor details.
• Indien een extern apparaat geen audio-uitgang voor een stereo-ministekker heeft, moet u een stekkeradapter gebruiken om de stereo-ministekker naar de overeenkomende stekker voor de audio-uitgang om te zetten.

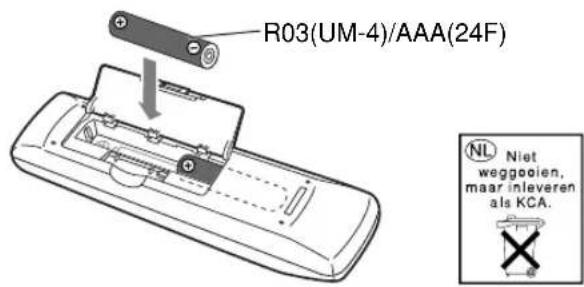

Alvorens gebruik van de afstandsbediening

R03(UM-4)/AAA(24F) NL Niet weggoien, maar inleveren als KCA.

- Gooi lege batterijen op de juiste, milieuvriendelijke wijze weg, in overeenstemming met de lokale regels of wetten.

NIET opladen, kortsluiten, demonteren, de batterij verwarmen of in een vuur gooien.

Bij gebruik van de afstandsbediening

Richt de voorkant van de afstandsbediening zo recht als mogelijk naar de afstandsbedieningssensor. Het bereik (ongeveer 5 meter) is mogelijk kleiner indien u de afstandsbediening scheef houdt.

Alvorens het systeem te bedienen

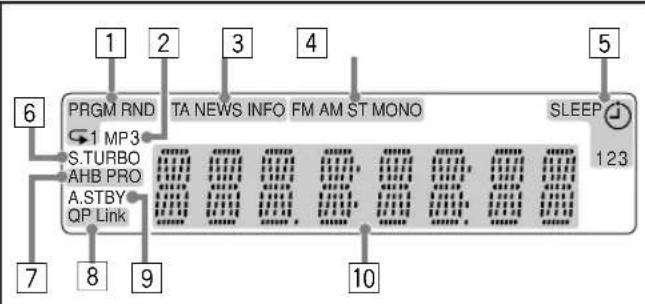

De aanduidingen op het display geven u informatie tijdens bediening van het systeem.

Zorg dat u alvorens het systeem te bedienen weet welke indicator en hoe deze op het display oplicht.

PRGM RND TA NEWS INFO FM AM ST MONO SLEEP 123 6 1 MP3 S.TURBO AHB PRO A.STBY QP Link 7 8 9 10

Aanduidingen op het hoofddisplay

- Tijdens het luisteren naar de radio:

• Wanneer u AUX kiest:

STUDIO F11 88.30 OP Link Golfband Frequentie

S.TLIFRO DP Link 4444 Bronnaam

• Tijdens weergave van een CD/MP3*:

S.TUNO 3 4:28 GPLnk Fragmentnummer Verstrekt

- Met de discweergave gestopt:

CD:

CD: S.TUBEC 23 6438 QP1.16 Totaal aantal fragmenten Totale weergavetijd

MP3:

MF3 S.TURBO 6 2 T 3 QP.Lnk ummer Fragmentnummer

*Bij het starten of stoppen van de weergave van een MP3-disc, verschijnen de nummers van de groepen (mappen), namen van de groepen (mappen), nummers van de fragmenten (bestanden), namen van de fragmenten (bestanden) (en ID3 Tag) op het display voordat de verstreken weergavetijd wordt getoond.

1 Indicators voor bediening disc

• PRGM (Geprogrammeerde weergave): licht op wanneer de geprogrammeerde weergavefunctie wordt geactiveerd.
• RND (Willekeurige weergave): licht op wanneer de willekeurige weergavefunctie wordt geactiveerd.

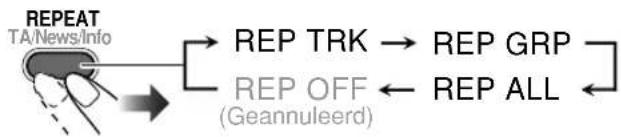

  • Herhaalde weergave:

- 1: licht op wanneer herhalen van één fragment wordt geactiveerd.

- : licht op wanneer herhalen van alle fragmenten of herhalen van één groep is geactiveerd.

2 MP3 indicator

- Licht op wanneer een MP3-fragment wordt herkend.

3 TA/NEWS/INFO—Programmatype (PTY) indicators

• Licht op en toont het huidige gekozen programmatype voor PTY-standbyontvangst.
• Knippert wanneer automatisch met PTY-standbyontvangst op een programma wordt afgestemd.

4 Radio-ontvangstindicators

- FM: licht op wanneer een FM-stereozender wordt ontvangen.

• ST (stereo): licht op wanneer op een FM-stereozender met voldoende signaalsterkte is afgestemd.
• MONO: licht op wanneer een FM-stereozender mono wordt ontvangen.

- AM: licht op wanneer een AM-zender wordt ontvangen.

5 Timerindicators

• ④: licht op wanneer de dagelijkse timer standby is geschakeld; knippert tijdens de werking of het instellen van de dagelijkse timer.
• 1/2/3: licht op wanneer een dagelijkse timer (1, 2 of 3) standby is geschakeld; knippert tijdens de werking of het instellen van een dagelijkse timer.
• SLEEP: licht op wanneer de inslaaptimer wordt geactiveerd.

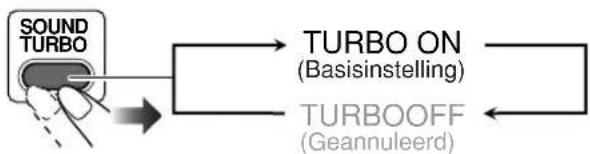

6 S.TURBO (Sound Turbo) indicator

- Licht op wanneer Sound Turbo is geactiveerd.

- Licht op wanneer AHB Pro is geactiveerd.

8 QP Link (Quick Portable Link) indicator

- Licht op wanneer QP Link wordt geactiveerd.

9 A.STBY (Automatisch standby) indicator

• Licht op wanneer automatisch standby wordt geactiveerd.
• Knippert ongeveer 3 minuten voordat het systeem met Automatisch standby wordt uitgeschakeld.

10 Hoofddisplay

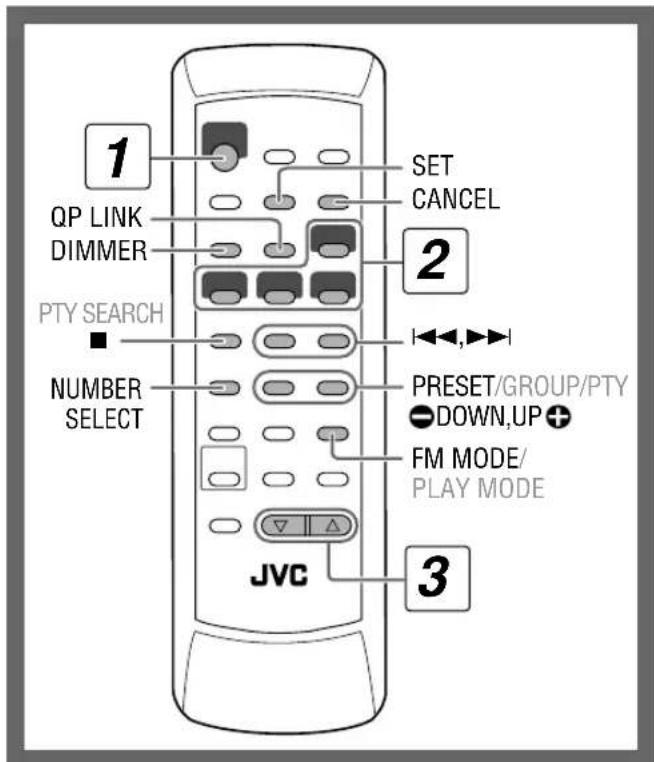

Dagelijkse bediening—Weergave

1 QP LINK DIMMER PTY SEARCH NUMBER SELECT SET CANCEL 2 PRESET/GROUP/PTY DOWN,UP + FM MODE/ PLAY MODE JVC 3

In deze gebruiksaanwijzing worden voornamelijk de bedieningen met gebruik van de afstandsbediening uitgelegd; u kunt echter ook de toetsen en regelaars op het hoofdtoestel gebruiken indien deze dezelfde (of gelijkwaardige) namen en symbolen hebben.

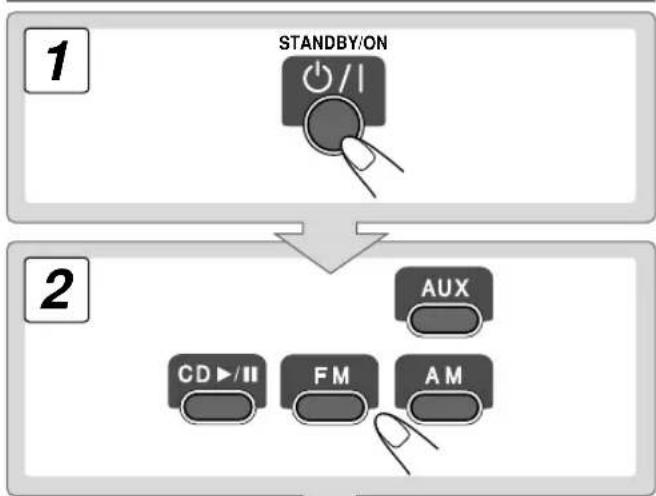

1 Schakel de stroom in.

Het STANDBY lampje op het hoofdtoestel schakelt uit.

Zonder een druk op STANDBY/ON Ⓞ/I

• Het systeem wordt ingeschakeld door een druk op een van de brontoetsen.
• Het systeem wordt ingeschakeld en de bron verandert naar AUX wanneer u de weergave van externe apparatuur start en QP Link is geactiveerd. (Zie bladzijde 9 voor details.)

2 Kies de bron.

De weergave start automatisch indien de gekozen bron gerced staat.

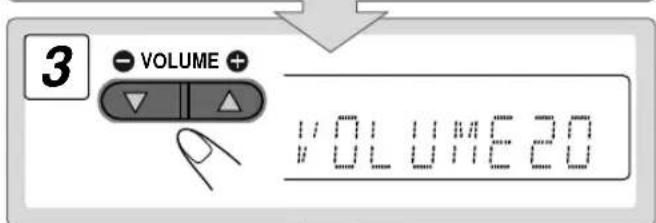

3 Stel het volume in.

4 Bedien de gewenste bron als later uitgelegd.

Uitschakelen (standby) van het toestel

STANDBY/ON

Het STANDBY lampje op het hoofdtoestel licht rood op.

- Tijdens standby wordt ook nog een kleine hoeveelheid stroom verbruikt.

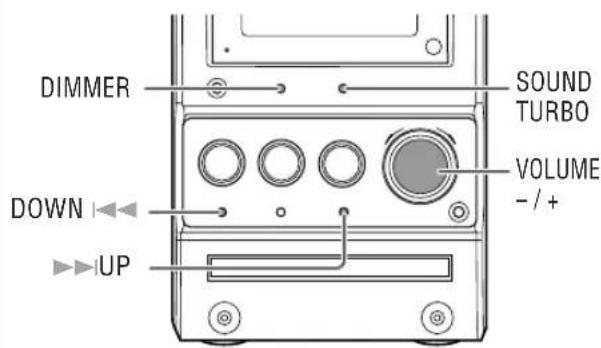

U kunt stroom besparen door op DIMMER te drukken zodat het display wordt uitgeschakeld als het toestel standby is geschakeld.

• QP Link werkt niet wanneer het display is uitgeschakeld.

Voor privé-luisteren

Verbind een hoofdtelefoon met de PHONES aansluiting op het hoofdtoestel. Er wordt nu geen geluid meer via de luidsprekers weergegeven. Verlaag beslist het volume alvorens een hoofdtelefoon aan te sluiten of op te zetten.

- Er wordt weer geluid via de luidsprekers weergegeven zodra u de hoofdtelefoon ontkoppelt.

Schakel het systeem NIET uit (standby) met het volume nog in een zeer hoge stand gesteld; Een plotseling hard geluid zou namelijk uw gehoor, de luidsprekers en/of hoofdtelefoon kunnen beschadigen wanneer u later het systeem weer inschakelt of de weergave start.

Luisteren naar de radio INFO

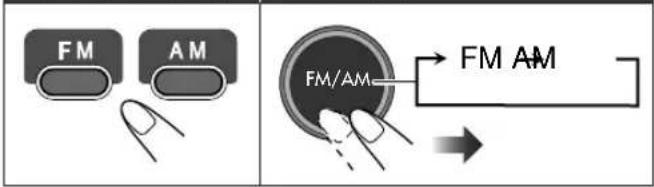

Kiezen van de golfband (FM of AM)

Afstandsbediening:
Hoofdtoestel:

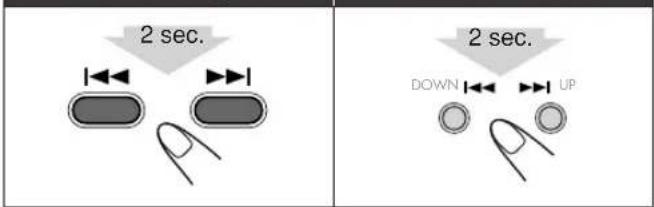

Afstemmen op een zender

Met FM of AM gekozen...

Afstandsbediening: Hoofdtoestel:

De frequentie verandert op het display.

De frequentie stopt te veranderen zodra op een zender (frequentie) met voldoende signaalsterkte is afgestemd.

- De frequentie verandert stap-voor-stap wanneer u herhaaldelijk op de toets drukt.

Om het zoeken handmatig te stoppen, drukt op ◀◀◀ of ▶▶.

Indien de ontvangst van een FM-zender slecht is

FM MODE/PLAY MODE

De MONO indicator licht op het display op. De ontvangst wordt beter maar het stereo-effect gaat verloren—Mono-ontvangstfunctie.

Voor het weer herstellen van het stereo-effect, drukt u nogmaals op de toets (de MONO indicator dooft).

Vastleggen van zenders

U kunt 30 FM-zenders en 15 AM-zenders als voorkeurzenders vastleggen.

1 Stem op een vast te leggen zender af.

- U kunt tevens, indien gekozen, de mono-ontvangstfunctie vastleggen voor vast te leggen FM-zenders (zie de voorgaande kolom).

2 Activeer de functie voor voorkeurnummers.

S.TURBO OP Link

- Voltooi de volgende procedure terwijl de aanduiding op het display knippert.

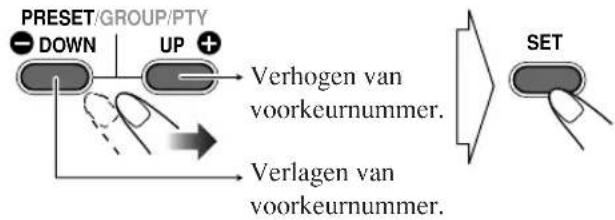

3 Kies het voorkeurnummer van de vastgelegde zender.

PRESET/GROUP/PTY DOWN UP Verhogen van voorkeurnummer. Verlagen van voorkeurnummer. SET

STURSO P CF Link STURSO STOREB CF Link

Afstemmen op een vastgelegde zender

Kies eerst de golfband en vervolgens het voorkeurnummer van de voorkeurzender.

PRESET/GROUP/PTY DOWN UP +

Verhogen van voorkeurnummer.

Verlagen van voorkeurnummer.

Afspelen van een disc INFO

Dit systeem is geschikt voor weergave van de volgende discs—normale CD en CD-R/CD-RW (opgenomen met het audio-CD of MP3-formaat).

Plaatsen van een disc

U kunt een disc plaatsen tijdens weergave van een andere bron.

Voor het sluiten van de disclade, drukt u nogmaals op ▲.

- De disclade sluit automatisch en de weergave start wanneer u op CD ▶/Ⅱ drukt.

Starten:	Pauzeren: Stoppen:

Kiezen van een fragment

Verhogen van fragmentnummer.

Verlagen van fragmentnummer.

Kiezen van een groep (alleen voor MP3)

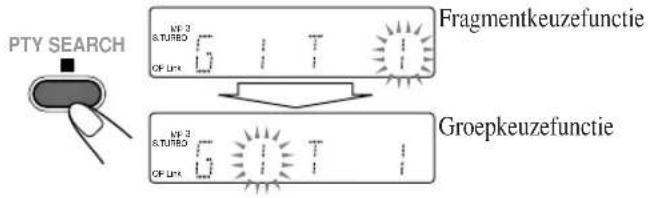

1 Activeer de groepkeuzefunctie wanneer de discweergave is gestopt.
2 Kies een groepnummer.

Verhogen van groepnummer.

Verlagen van groepnummer.

Het groepnummer en de groepnaam verschijnen.

Opzoeken van een bepaald gedeelte

Houd tijdens weergave van een disc ingedrukt totdat het gewenste gedeelte is bereikt.

PRESET/GROUP/PTY - DOWN UP +

Snel-voorwaarts van fragment.

Snel-achterwaarts van fragment.

Direct opzoeken van een fragment

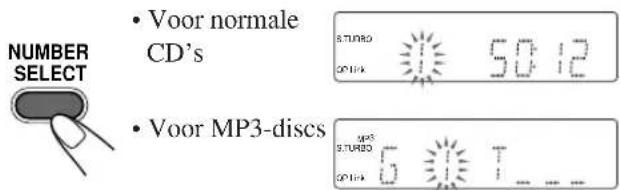

1 Activeer de functie voor het invoeren van fragmentnummers.

NUMBER SELECT • Voor normale CD's • Voor MP3-discs

2 Voer het gewenste, af te spelen fragmentnummer in.

PRESET/GROUP/PTY DOWN UP +

Verhogen van nummer.

Verlagen van nummer.

Voor het kiezen van fragmentnummers van een MP3-disc, moet u het nummer met drie cijfers invoeren. Zie de volgende voorbeelden:

Kiezen van fragment 24...

① Druk op SET om het eerste cijfer over te slaan.
② Kies "2" voor het tweede cijfer door herhaaldelijk op UP of DOWN te drukken en druk vervolgens op SET.
③ Kies "4" voor het laatste cijfer door herhaaldelijk op UP of DOWN te drukken en druk vervolgens op SET of CD ▶/II.

Indien u een fragmentnummer invoert dat niet op de MP3-disc is...

• Tijdens weergave wordt uw invoer genegeerd en de huidige weergave wordt voortgezet.
• Wanneer de weergave is gestopt, zal na een druk op CD ▶/Ⅱ de disc vanaf het eerste fragment in de eerste groep worden afgespeeld.

- Druk op CANCEL om een stap terug te gaan.

Weergave van draagbare audio-apparatuur

Met gebruik van QP Link (Quick Portable Link), kunt u de weergave van een draagbaar audio-apparaat dat met de AUX aansluiting is verbonden gemakkelijk met dit toestel starten.

- Controleer dat het volume van de draagbare audioapparatuur hoog genoeg is zodat het systeem het geluidssignaal kan herkennen.

Activeren van QP Link

Met QP Link geactiveerd en draagbare audio-apparatuur met de AUX aansluiting verbonden, wordt het volgende uitgevoerd door de weergave te starten:

• Tijdens het luisteren naar een andere bron...
  De bron verandert automatisch naar AUX. (QP Link wordt geannuleerd wanneer u van AUX naar een andere bron schakelt.)
• Wanneer het toestel standby is geschakeld...
  Het systeem wordt ingeschakeld en de bron verandert automatisch naar AUX (uitgezonderd wanneer het display is uitgeschakeld.)

"Belletjes" verschijnen wanneer QP Link werkt.

Tijdens weergave van de apparatuur door QP Link...

De "belletjes" verdwijnen indien het geluidssignaal stopt of te zwak is.

Dagelijkse bediening—Instellen van het geluid & overige

Afstandsbediening

SLEEP A. STANDBY SET CANCEL CLOCK/ TIMER DIMMER DISPLAY MODE SOUND TURBO FADE MUTING PRESET/GROUP/PTY DOWN,UP AHB PRO BASS/ TREBLE VOLUME JVC

Hoofdtoestel

DIMMER DOWN UP SOUND TURBO VOLUME - / +

Instellen van het volume INFO

U kunt het volume instellen op een stand tussen "VOL MIN" en "VOLUME 1" – "VOLUME 40 (VOL MAX)".

Afstandsbediening: Hoofdtoestel:

Snel dempen van het geluid

FADE MUTING

Voor het weer herstellen van het geluid, drukt u nogmaals of stelt u het volumeniveau in.

Instellen van het geluid INFO

Versterken van het geluid—Sound Turbo

Met deze functie wordt het geluid versterkt.

Versterken van de lage tonen —AHB Pro

U kunt de lage tonen versterken voor het behouden van rijke en volle lage tonen bij een laag volume— Active Hyper Bass Pro.

- U kunt AHB Pro alleen activeren wanneer Sound Turbo is uitgeschakeld.

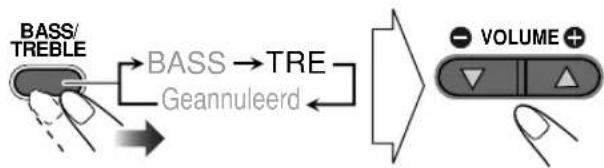

Instellen van de toon—Bass/Treble

U kunt het niveau van de lage en hoge tonen vanaf -3 t/m +3 instellen.

Instellen van de lage tonen

Instellen van de hoge tonen

BASS/ TREBLE BASS → TRE Geannuleerd VOLUME +

Veranderen van de displayhelderheid

U kunt het display dimmen.

DIM 1	Dimt het display en de verlichting van het hoofdtoestel.
DIM 2	Dimt het display sterker dan DIM 1 en schakelt de verlichting van het hoofdtoestel uit.

Instellen van het audio-ingangsniveau

Indien het geluid van een met de AUX aansluiting verbonden apparaat te hard of zacht is, kunt u het audio-ingangsniveau van de AUX aansluiting veranderen (zonder het werkelijke volumeniveau te veranderen).

Met AUX als bron gekozen...

AUX LVL 1	Kies indien het geluid te hard klinkt.
AUX LVL 2	AUX Level 2 is vastgelegd als het niveau tussen niveau 1 en 3.
AUX LVL 3	Kies indien het geluid te zacht klinkt.

Instellen van de klok

U kunt de dagelijkse timers (zie bladzijde 16) en inslaaptimer niet gebruiken indien de ingebouwde klok niet is ingesteld.

• Druk zo vaak als nodig op CLOCK om het instellen van de klok te stoppen.
• Druk op CANCEL om een stap terug te gaan.

1 Activeer de functie voor het instellen van de klok.

S.TURBO QP Link

- Indien u de klok al eerder had ingesteld, moet u herhaaldelijk op de toets drukken totdat de klokinstelfunctie is gekozen.

2 Stel het uur en vervolgens de minuten in.

PRESET/GROUP/PTY - DOWN UP + SET

De ingebouwde klok start nu.

Controleren van de huidige tijd tijdens weergave

*Alleen wanneer FM als bron is gekozen (zie bladzijde 12)

Automatisch uitschakelen van de stroom

Automatisch standby

De A.STBY indicator licht op het display op wanneer automatisch standby is geactiveerd.

De indicator van de A.STBY begint te knipperen:

- Wanneer de discweergave stopt - Indien het geluidssignaal van de AUX aansluiting stopt of te zwak is

Het systeem wordt automatisch uitgeschakeld (standby) indien u terwijl de indicator knippert gedurende ongeveer 3 minuten geen bediening uitvoert.

Inslaaptimer

U kunt een instelling maken zodat het toestel na een bepaalde tijdsperiode automatisch wordt uitgeschakeld.

1 Voer de tijd in (in minuten).

2 Wacht totdat de ingestelde tijd dooft.

Controleren van de resterende tijd tot de uitschakeltijd

- U kunt de uitschakeltijd veranderen door herhaaldelijk op de toets te drukken.

Geavanceerde bediening voor de radio INFO

Afstandsbediening

Ontvangst van FM-zenders met Radio Data

System

Met het Radio Data Systeem kunnen FM-zenders samen met de normale programmasignalen extra signalen verzenden.

Met dit systeem kunt u de volgende soorten Radio Data System-signalen ontvangen.

PS (Programma Service)	Toont de algemeen bekende zendernamen.
PTY (ProgrammaType)	Toont het soort programma dat wordt uitgezonden.
RT (RadioTekst)	Toont tekstmededelingen die door de zender worden uitgezonden.
Enhanced Other Networks	Levert informatie over de soorten programma's die door Radio Data System-zenders van verschillende netwerken worden uitgezonden.

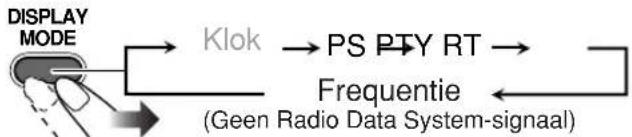

Tonen van Radio Data System-informatie

Tijdens het luisteren naar een FM-zender...

PS	De zendernamen worden getoond. “NO PS” verschijnt indien er geen signaal wordt ontvangen.
PTY	Het type van het ontvangen programma wordt getoond. “NO PTY” verschijnt indien er geen signaal wordt ontvangen.
RT	De door de zender uitgezonden tekstmededelingen worden getoond. “NO RT” verschijnt indien er geen signaal wordt ontvangen.

Opzoeken van een programma met PTY-codes

U kunt een bepaald soort programma van de vastgelegde zenders (zie bladzijde 8) opzoeken door de PTY-code te specificeren.

Opzoeken van een programma met gebruik van de PTY-codes

1 Tijdens het luisteren naar een FM-zender...

PTY SEARCH

2 Kies een PTY-code.

PRESET/GROUP/PTY

- Voor details aangaande iedere PTY-code, zie bladzijde 13.

3 Start het zoeken.

PTY SEARCH

Bijv. Met "NEWS" gekozen

De receiver zoekt de 30 vastgelegde FM-zenders af, stopt wanneer het gekozen programma is gevonden en stemt op die zender af.

• "NOTFOUND" verschijnt op het display indien er geen geschikt programma werd gevonden.
• Druk tijdens het zoeken op PTY SEARCH om het zoeken voortijdig te stoppen.

Verder zoeken nadat is gestopt bij een ongewenste zender Terwijl de aanduidingen op het display knipperen...

PTY SEARCH

Tijdelijk automatisch overschakelen naar

een programma van uw keus

Met de Enhanced Other Networks functie kan met het systeem tijdelijk naar een vastgelegde FM-zender worden overgeschakeld die een gewenst programma uitzendt (TA, NEWS of INFO).

- Deze functie werkt tijdens het luisteren naar een FMzender die de vereiste signalen uitstuurt.

Kies het gewenste programmatype tijdens het luisteren naar een FM-zender.

TA	Verkeersinformatie in uw gebied
NEWS	Zie de rechterkolom.
INFO

Werking van de Enhanced Other Networks functie:

GEVAL 1

Indien een zender niet het door u gekozen programma uitzendt

Het systeem blijft op de huidige zender afgestemd.

Indien een zender een door u gekozen programma start uit te zenden, schakelt het systeem automatisch naar deze zender. De indicator van de PTY-code begint te knipperen.

Na het programma schakelt het systeem terug naar de zender die hiervoor werd ontvangen, maar de functie blijft echter geactiveerd (de indicator stopt te knipperen en licht continu op).

GEVAL 2

Indien een zender het door u gekozen programma uitzendt

Het systeem schakelt automatisch naar die zender over. De indicator van de PTY-code begint te knipperen.

Na het programma schakelt het systeem terug naar de zender die hiervoor werd ontvangen, maar de functie blijft echter geactiveerd (de indicator stopt te knipperen en licht continu op).

GEVAL 3

Indien de zender waarop is afgestemd het door u gekozen programma uitzendt

De indicator van de PTY-code begint te knipperen.

Na het programma stopt de indicator te knipperen (de functie blijft geactiveerd).

Description des codes PTY

NEWS: Nieuws.

AFFAIRS: Actualiteitenprogramma's met discussies en analyses van of debat over het nieuws.

INFO: Programma's aangaande feitelijke zaken, gepresenteerd met een kritische blik.

SPORT: Sportprogramma's in de breedste zin van het woord.

DRAMA: Alle hoorspelen en radioseries.

CULTURE: Culturele programma's op allerlei gebied, inclusief taalprogramma's, theater, enzovoort.

SCIENCE: Programma's over natuurwetenschappen en technologie.

VARIED: Gespreksprogramma's zoals quizprogramma's, spelletjes en interviews met bekende persoonlijkheden.

POP M: Hedendaagse commerciële popmuziek.

ROCK M: Rockmuziek.

EASY M: Hedendaagse muziek van het type "easy listening".

LIGHT M: Instrumentele muziek en zang.

CLASSICS: Uitvoeringen van bekende orkeststukken, symfonieën, kamermuziek, enzovoort.

OTHER M: Muziek die onder geen van de andere categorieën valt.

WEATHER: Weerberichten en -voorspellingen.

FINANCE: Beursberichten en dergelijke.

CHILDREN: Kinderprogramma's.

SOCIAL: Programma's over sociologie, geschiedenis, aardrijkskunde, psychologie en de maatschappij.

RELIGION: Religieuze programma's.

PHONE IN: Programma's waarin het publiek zijn mening kan geven via telefoon of publiek forum.

TRAVEL: Reisinformatie.

LEISURE: Programma's over recreatiemogelijkheden. JAZZ: Jazzmuziek.

COUNTRY: Countrymuziek, oorspronkelijk afkomstig uit de zuidelijke staten van Amerika.

NATION M: Populaire muziek in de landstaal.

OLDIES: Muziek uit de zogenaamde "gouden eeuw" van de populaire muziek.

FOLK M: Volksmuziek die zijn wortels heeft in de muzikale cultuur van een specifiek land.

DOCUMENT: Programma's die advies over diverse onderwerpen leveren.

TEST: Signaal waarmee apparatuur wordt getest op ontvangst van waarschuwingsberichten.

ALARM: Waarschuwingsbericht.

NONE: Geen programmatype, ongedefinieerd programma of programma's die niet gemakkelijk in een van de andere groepen passen.

- De bovenstaande indeling van de PTY-codes geldt wellicht niet voor alle FM-zenders.

Geavanceerde bediening voor disc

Afstandsbediening

Programmeren van de weergavevolgorde— Geprogrammeerde weergave Remote ONLY INFO

U kunt de volgorde bepalen voor het afspelen van fragmenten (maximaal 99) voordat u de weergave start.

1 Activeer geprogrammeerde weergave alvorens de weergave te starten.

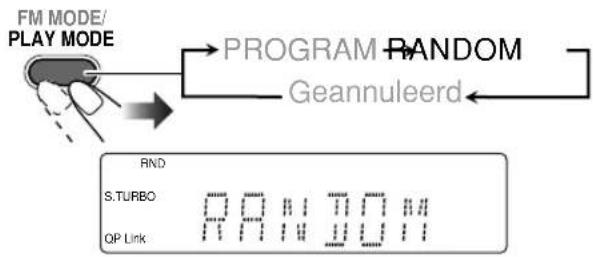


2 Kies de gewenste fragmentnummers voor geprogrammeerde weergave.

PRESET/GROUP/PTY DOWN UP Verhogen van fragmentnummer. Verlagen van fragmentnummer. SET

• Voor normale CD's • Voor MP3-discs

Voor het kiezen van fragmentnummers van een MP3-disc, moet u het nummer met twee cijfers invoeren. Zie de volgende voorbeelden:

Kiezen van fragment 24...

① Druk op SET om het eerste cijfer over te slaan.
② Kies "2" voor het tweede cijfer door herhaaldelijk op UP of DOWN te drukken en druk vervolgens op SET.
③ Kies "4" voor het laatste cijfer door herhaaldelijk op UP of DOWN te drukken en druk vervolgens op SET.

3 Start de weergave.

De door u gekozen fragmenten worden nu in de geprogrammeerde volgorde afgespeeld.

Controleren van het programma

Alvorens weergave of terwijl de weergave is gestopt...

In de geprogrammeerde volgorde.

In de tegengestelde volgorde.

Veranderen van het programma

Alvorens weergave of terwijl de weergave is gestopt...

Wissen van het laatste fragment:	Wissen van het hele programma:
Toevoegen van fragmenten aan het programma:
Herhaal stap2.

Uitschakelen van geprogrammeerde weergave

Alvorens weergave of terwijl de weergave is gestopt...

- Het vastgelegde programma wordt gewist wanneer u geprogrammeerde weergave annuleert.

Weergave in een willekeurige volgorde— Willekeurige weergave Remote ONLY

U kunt alle fragmenten in een willekeurige volgorde afspelen.

1 Activeer willekeurige weergave alvorens de weergave te starten.

2 Start de weergave.

De weergave start nu in een willekeurige volgorde. De willekeurige weergave stopt nadat alle fragmenten zijn afgespeeld.

Uitschakelen van willekeurige weergave

Alvorens weergave of terwijl de weergave is gestopt...

Herhaald afspelen—Herhaalde weergave

U kunt de weergave herhalen.

Met een normale CD geplaatst...

Met een MP3-disc geplaatst...

REP TRK	Herhalen van het huidige (of gespecificeerde) fragment—Één fragment herhalen.
REP ALL	Herhaalt de disc of alle geprogrammeerde fragmenten—Herhalen van alle fragmenten.
REP GRP	Herhalen van de huidige groep—Herhalen van één groep (alleen voor MP3).

Vergrendelen van disc—Kinderslot

U kunt de disclade vergrendelen zodat de geplaatste disc niet kan worden uitgeworpen.

- Dit is mogelijk wanneer het systeem standby is geschakeld.

Wanneer standby geschakeld...

(houd ingedrukt en vervolgens...) LOCKED

Voor het annuleren van de vergrendeling, herhaalt u dezelfde procedure.

"UNLOCKED" verschijnt op het display.

Gebruik van de timer INFO

Afstandsbediening

STANDBY/ON I CLOCK/ TIMER SET CANCEL PRESET/GROUP/PTY DOWN,UP

Instellen van de timer

U kunt de dagelijkse timer bijvoorbeeld als wekker met uw favoriete muziek gebruiken.

• U kunt drie instellingen voor de dagelijkse timers vastleggen; u kunt echter slechts één timer tegelijkertijd activeren.
• Druk zo vaak als nodig op TIMER om het instellen van de timer te annuleren.
• Druk op CANCEL om tijdens het instellen een fout te corrigeren. U gaat dan naar de voorgaande stap terug.

Basisinstellingen voor de dagelijkse timer bij het verlaten van de fabriek

• Daily 1: ON tijd (6:00)/Bron (TUNER)/Volumeniveau (8)
• Daily 2: ON tijd (7:00)/Bron (TUNER)/Volumeniveau (8)
• Daily 3: ON tijd (10:00)/Bron (TUNER)/Volumeniveau (8)

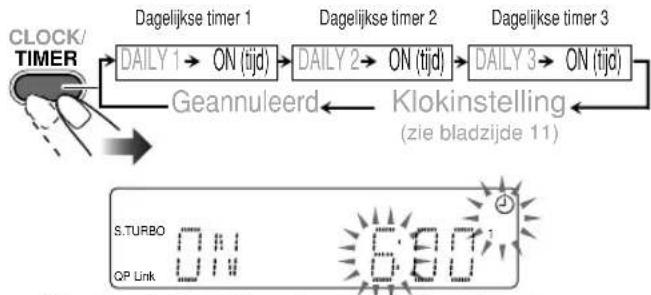

1 Kies de gewenste in te stellen timerfunctie—Dagelijks 1 starttijd, Dagelijks 2 starttijd of Dagelijks 3 starttijd.

Bijv. Met de Dagelijkse timer 1 instelfunctie gekozen

- Indien de klok nog niet is ingesteld, moet u op TIMER drukken om de klokinstelfunctie voor het systeem te activeren.

2 Stel de dagelijkse timer als gewenst in.

① Stel het uur en dan de minuut voor de starttijd in.

PRESET/GROUP/PTY DOWN UP SET

② Kies de weergavebron—"TUNER" of "CD".

PRESET/GROUP/PTY DOWN UP SET S.TURBO OP Link

③ Kies het volumeniveau.

PRESET/GROUP/PTY DOWN UP + SET

- U kunt het gewenste volumeniveau kiezen ("VOLUME 1" t/m "VOLUME 40" en "VOLUME --"). Met "VOLUME --" gekozen, wordt het volume op het laatst, wanneer het toestel werd uitgeschakeld, ingestelde niveau gesteld.

Vervolg op de volgende bladzijde...

3 Schakel het toestel uit (standby) nadat u de starttijd heeft ingesteld.

Werking van de dagelijkse timer

Nadat de dagelijkse timer is ingesteld, lichten de timer indicator (øen het timernummer (1/2/3) op het display op. De dagelijkse timer wordt iedere dag op dezelfde tijd geactiveerd, totdat u de timer handmatig annuleert (zie de volgende kolom) of een andere dagelijkse timer is geactiveerd.

Zodra de starttijd wordt bereikt

Het systeem wordt ingeschakeld en er wordt op de laatst ontvangen zender afgestemd of de weergave van de geplaatste disc start, en het volume wordt geleidelijk op het gekozen niveau gesteld.

Na ongeveer een uur weergave, stopt het systeem de weergave en wordt het toestel automatisch uitgeschakeld (standby).

• De timerinstellingen blijven in het geheugen bewaard totdat u deze verandert.
• U kunt de bron veranderen of het volume instellen nadat de weergave door de dagelijkse timer werd gestart zonder de dagelijkse timer zelf te annuleren.

Uitschakelen van de timer nadat de instelling is gemaakt

De dagelijkse timer wordt iedere dag op dezelfde tijd geactiveerd en u wilt mogelijk op bepaalde dagen de timer niet gebruiken.

1 Kies de te annuleren timer.

Bijv.Met dagelijkse timer 1

S.TURBO OP Link

2 Schakel de gekozen timer uit.

Voor het weer activeren van de timer, herhaalt u de stappen hierboven en drukt u in stap 2 op...

Wat meer uitleg over dit systeem

Dagelijkse bediening—Weergave (zie bladzijden 7 t/m 9)

Luisteren naar de radio:

• Door een nieuwe zender onder een reeds bezet voorkeurnummer vast te leggen, wordt de hiervoor onder dat nummer vastgelegde zender gewist.
• De vastgelegde voorkeurzenders worden na een paar dagen gewist wanneer u de stekker uit het stopcontact heeft getrokken of de stroom wordt onderbroken. U moet in dat geval de zenders opnieuw vastleggen.

Afspelen van een disc:

• Plaats een 8 cm "single" disc in de binnenste cirkel van de disclade.
• U kunt geen “packet write” discs met dit systeem afspelen.
• Voor MP3-weergave...

- MP3-discs vereisen een langere afleestijd dan normale CD's. (De vereiste tijd is afhankelijk van hoe complex de groepen/bestanden zijn opgenomen.)

- Bepaalde MP3-bestanden kunnen niet worden afgespeeld en worden dan overgeslagen. Dit komt door de opnamemethode en bepaalde voorwaarden.

- Gebruik ISO 9660 Level 1 of Level 2 als discformaat indien u zelf een MP3-disc opneemt.

- Dit systeem kan uitsluitend MP3-bestanden met de <.mp3> (ongeacht hoofdletters—kleine letters) extensiecode afspelen.

- Neem ieder MP3-bestand bij voorkeur met een bemonsteringswaarde van 44,1 kHz en een bitwaarde van 128 kbps op. U kunt geen bestanden met een lagere bitwaarde dan 64 kbps met dit systeem afspelen.

- De weergavevolgorde van de MP3-fragmenten is mogelijk verschillend van de volgorde bij opname (zie hieronder). Mappen die geen MP3-fragmenten hebben worden genegeerd.

– Dit systeem speelt MP3-fragmenten als volgt af.

• Dit systeem kan in totaal maximaal 999 fragmenten per disc herkennen. Het systeem kan tevens maximaal 256 fragmenten per groep en maximaal 99 groepen per disc herkennen.
• Ook wanneer een map geen afspeelbare bestanden heeft, wordt deze map toch bij het totaal aantal mappen geteld.
  – Afspeelbare bestanden die niet bij een groep horen, worden als Groep 1 behandeld.

Weergave van draagbare audio-apparatuur:

• Indien QP Link niet werkt omdat het geluidssignaal van de AUX aansluiting te zwak is, wordt het systeem mogelijk door de automatisch standbyfunctie uitgeschakeld, ook al hoort u nog wel geluid via de luidsprekers. In deze gevallen moet u het volumeniveau van het relevante component hoger instellen zodat het systeem het geluidssignaal goed kan herkennen.
• QP Link wordt tijdelijk geannuleerd indien u van AUX naar een andere bron schakelt terwijl QP Link is geactiveerd. In dat geval wordt QP Link weer geactiveerd door een van de volgende handelingen:

– Een druk op QP LINK op de afstandsbediening

- Het ontkoppelen van het apparaat van de AUX aansluiting en het vervolgens weer aan te sluiten

- Indien u op STANDBY/ON deikt om het systeem uit te schakelen of indien een ingestelde timer het systeem tijdens de werking van QP Link uitschakelt, zal QP Link tijdelijk worden geannuleerd.

QP Link wordt in dat geval als volgt weer geactiveerd:

- Indien het geluidssignaal van de AUX aansluiting gedurende ongeveer 30 seconden stopt of te zwak is nadat het systeem werd uitgeschakeld.

- QP Link werkt mogelijk niet wanneer u net het component met de AUX aansluiting heeft verbonden of daarvan heeft ontkoppeld. Dit duidt niet op een defect.

Dagelijkse bediening—Instellen van het geluid & overige (zie bladzijden 10 en 11)

Instellen van het volume:

- Verlaag beslist het volume alvorens een hoofdtelefoon aan te sluiten of op te zetten.

Instellen van het geluid:

- Deze functie heeft tevens effect op het geluid van de hoofdtelefoon.

Instellen van de klok:

• “0:00” knippert op het display totdat u de klok instelt.
• De klok loopt mogelijk 1 of 2 minuten per maand achter of voor. U moet in dat geval de klok gelijkzetten.

Geavanceerde bediening voor de radio (zie bladzijden 12 en 13)

- “PS”, “PTY” of “RT” verschijnt tijdens het zoeken indien het systeem wat tijd nodig heeft om de Radio Data System-informatie te tonen—PS, PTY, RT signalen.

Geavanceerde bediening voor disc (zie bladzijden 14 en 15)

Programmeren van de weergavevolgorde— Geprogrammeerde weergave:

• U kunt geen groepnummer van een MP3-disc voor geprogrammeerde weergave specificeren.
• “FULL” verschijnt op het display indien u probeert het 100ste fragment te programmeren.

Gebruik van de timer (zie bladzijden 16 en 17)

- De timer wordt geannuleerd wanneer u de stekker uit het stopcontact trekt of de stroom wordt onderbroken. U moet in dat geval eerst de klok en dan de timer opnieuw instellen.

Oplossen van problemen

Controleer de volgende lijst alvorens voor reparatie op te bellen indien u een probleem met uw systeem heeft.

Algemeen:

Instellingen of keuzes worden plotseling geannuleerd voordat u klaar bent.

⇒ Er is een tijdslimiet. Herhaal de procedure.

Bedieningen worden genegeerd.

⇒ De ingebouwde microprocessor functioneert mogelijk onjuist door externe elektrische interferentie. Trek de stekker uit het stopcontact en steek weer in het stopcontact.

Systeem kan niet met de afstandsbediening worden bediend.

⇒ Er is mogelijk een obstakel tussen de afstandsbediening en de afstandsbedieningssensor op het systeem.

⇒ De batterijen zijn leeg.

Geen geluid.

⇒ De luidsprekerverbindingen zijn ontkoppeld of verkeerd gemaakt.

⇒ De hoofdtelefoon is aangesloten.

Bediening voor de radio:

Uitzendingen zijn door ruis slecht te horen.

⇒ De antenneverbindingen zijn ontkoppeld of verkeerd gemaakt.

⇒ De AM-ringantenne is te dicht bij het systeem geplaatst.

⇒ De FM-antenne is niet goed uitgestrekt en geplaatst.

Bediening voor disc:

Disc wordt niet afgespeeld.

⇒ De disc is verkeerd om geplaatst. Plaats de disc met het label boven.

ID3 Tag van een MP3-disc kan niet worden getoond.

⇒ Er zijn twee soorten ID3 Tags—Versie 1 en Versie 2. Dit systeem kan uitsluitend ID3 Tag Versie 1 tonen.

MP3-groepen en fragmenten worden niet als verwacht afgespeeld.

⇒ De weergavevolgorde werd bepaald tijdens opname van de disc. De volgorde is mogelijk afhankelijk van de gebruikte opnamemethode.

Geluid van disc wordt onderbroken.

⇒ De disc heeft krassen of is vuil.

Disclade opent of sluit niet.

⇒ De stekker is niet in het stopcontact gestoken.

⇒ Kinderslot is in gebruik (zie bladzijde 15).

Gebruik van de timer:

Dagelijkse timer werkt niet.

⇒ Het systeem was ingeschakeld terwijl de starttijd werd bereikt. De timer start uitsluitend indien het systeem is uitgeschakeld.

Onderhoud

Voor een optimale werking van het systeem moet u uw discs en het mechanisme schoon houden.

Omgaan met discs

• Druk licht op de middenspil en houd de disc aan de randen vast om de disc uit het doosje te halen.
• Raak het spiegelachtige oppervlak van de disc niet aan en buig een disc niet.
• Voorkom dat een disc kromtrekt en plaats derhalve na gebruik terug in het doosje.
• Wees voorzichtig zodat er geen krassen op de disc komen.
• Stel discs niet aan het directe zonlicht, extreme temperaturen en vocht onderhevig.

Reinigen van een disc:

- Veeg een disc met een zachte doek, vanaf het midden naar de rand in een rechte lijn schoon.

Reinigen van het systeem

• Verwijder vlekken met een zachte doek. Bevochtig een doekje met een in water opgelost neutraal schoonmaakmiddel, wring goed uit en reinig het systeem indien het zeer vuil is.
• Voorkom dat de kwaliteit van het systeem verslechtert, het systeem wordt beschadigd of de verf gaat bladderen en let derhalve op het volgende:
• Veeg NIET met een harde, schurende doek af.
• Veeg NIET te hard af.
• Veeg NIET met thinner of benzine schoon.
• Gebruik GEEN vluchtige middelen, bijvoorbeeld insectenspray, op het systeem.
  – Zorg dat rubber of plastic NIET te lang contact met het systeem maakt.

Verwijderen van de luidsprekerafdekkingen:

Gaten Uitsparingen Luidspreker afdekking

Technische gegevens

Versterkergedeelte

Uitgangsvermogen:

60 W (30 W + 30 W) bij 6 Ω (10% THD)

Luidsprekers/Impedantie: 6 Ω – 16 Ω

Audio-ingang AUX: 500 mV/50 k Ω (bij "AUX LVL 1")

250 mV/50 kΩ (bij "AUX LVL 2")

125 mV/50 kΩ (bij "AUX LVL 3")

Tunergedeelte

FM-afstembereik: 87,50 MHz – 108,00 MHz

AM (MG)-afstembereik: 522 kHz – 1 629 kHz

CD-speler

Signaal-tot-ruis verhouding: 93 dB

Wow en flutter: Onmeetbaar

Luidsprekers

Luidsprekerunits: 10 cm hoornvormig x 1 + 1,5 cm

koepelvormig x 1

Impedantie: 6 Ω

Afmetingen (bij benadering): 140 mm x 231 mm x 195 mm (B/H/D)

Gewicht (bij benadering): 1,7 kg per stuk

Bijgeleverde accessoires

Zie bladzijde 3.

Algemeen

Stroomverbruik: 60 W (tijdens gebruik)

11 W (wanneer standby/met display aan)

0,95 W (wanneer standby/met display uit)

Afmetingen (bij benadering): 165 mm x 231 mm x 328 mm (B/H/D)

Gewicht (bij benadering): 4,1 kg

Toetsen en regelaars

Zie de aangegeven bladzijden voor het gebruik van de toetsen en regelaars.

Afstandsbediening

STANDBY-ON 11 7, 17 SLEEP A. STANDBY 11 11, 16, 17 CLOCK/ TIMER SET CANCEL 9 7, 11 QP LINK AUX CD FM AIR 7, 8, 9, 14, 15 PIY SEARCH 8, 9, 12 8, 9, 14 9 NUMBER PRESET/GROUP/PTY UP SELECT DOWN 8, 9, 11, 12, 14, 16 13, 15 DISPLAY REPEAT FM MODE MODE TA News/No PLAY MODE 11, 12 10 SOUND BASS/ TURBO TREBLE 10 FADE VOLUME 10 10 MUTING MUTTING JVC

Hoofdtoestel
Afstandsbedieningssensor
