BEDIENUNGSANLEITUNG CAUXG30 JVC

Warnung, Achtung und sonstige Hinweise Mises en garde, précautions et indications diverses Waarschuwingen, voorzorgen en andere mededelingen Avvertenze e precauzioni da osservare

ACHTUNG—Taste ⏻/I!

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (die STANDBY-Anzeige schaltet ab). Beim Aufstellung des Geräts stellen Sie sicher, dass der Stecker gut zugänglich ist. Die Taste Drehnt in keiner Position die Stromversorgung zum Netzanschluß.

• Wenn sich das Gerät im Bereitschaftsbetrieb befindet, leuchtet die Anzeigeleuchte STANDBY rot.
• Wenn das Gerät eingeschaltet wird, erlischt die STANDBY-Leuchte.
  Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ATTENTION—Touche ⏻/1!

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen entfernen und das Gehäuse nicht öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

• Blockieren Sie keine Belüftungsschlitze oder - bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

Achtung: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden sollte das Gerät unter folgenden Bedingungen aufgestellt werden:

1. Vorderseite: Hindernisfrei und gut zugänglich.
2. Seitenwände/Oberseite/Rückwand: Hindernisfrei in allen gegebenen Abständen (s. Abbildung).
3. Unterseite: Die Stellfläche muß absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Benutzerinformationen zur Entsorgung alter Geräte

Hinweis: Dieses Symbol ist nur in der Europäischen Union gültig.

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

• An einem Ort aufstellen, der eben, trocken und nicht zu heiß oder zu kalt ist — zwischen 5°C und 35°C.
• Stellen Sie die Anlage an einem Ort mit ausreichender Lüftung auf, um Hitzestau in der Anlage zu vermeiden.

Stellen Sie die Anlage NICHT an einem Ort in der Nähe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staub oder Vibration ausgesetzt ist.

• Lassen Sie ausreichenden Abstand zwischen der Anlage und dem Fernsehgerät.
• Halten Sie die Lautsprecher vom Fernsehgerät fern, um Störungen mit den Fernsehgerät zu vermeiden.

Betriebsstromquellen

- Beim Trennen der Anlage von der Wandsteckdose ziehen Sie immer am Stecker und nicht Netzkabel.

Berühren Sie das Netzkabel NICHT mit nassen Händen.

Feuchtigkeitskondensation

Feuchtigkeitskondensation auf den Linsen in der Anlage kann sich in den folgenden Fällen bilden:

• Beim starken Aufheizen eines Raums
  • In einem feuchten Raum
• Wenn die Anlage direkt von einem kalten an einem warmen Ort gebracht wird

In diesem Fall kann eine Fehlfunktion in der Anlage auftreten. In diesem Fall lassen Sie die Anlage einige Stunden lang stehen, bis die Feuchtigkeit verdampft, ziehen Sie den Netzstecker ab und stecken Sie ihn erneut ein.

Sonstige

- Falls Metallgegenstände oder Flüssigkeiten in die Anlage geraten, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen die Anlage NICHT; im Inneren befinden sich keine vom Anwender zu wartenden Teile.

- Wenn Sie diese Anlage über längere Zeit verwenden, ziehen Sie den Netzstecker von der Steckdose ab.

Falls etwas schiefgeht, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler.

Wie Sie diese Anleitung lesen

• Tasten und Bedienungsvorgänge werden erklärt, wie in der Tabelle unten gezeigt.
• Manche zugehörigen Tipps und Hinweise werden später in den Abschnitten “Weitere Informationen zu dieser Anlage” und “Störungssuche” gegeben, aber nicht in dem Abschnitt, der die Bedienung beschreibt ( INFO weist darauf hin, dass Informationen enthalten sind).

	Zeigt an, dass Sie die Taste kurz drücken.
	Zeigt an, dass Sie die Taste kurz und wiederholt drücken, bis die gewünschte Option gewählt ist.
	Zeigt an, dass Sie die Taste kurz drücken.
	Zeigt an, dass Sie die Taste für eine gegebene Sekundenzahl gedrückt halten.• Die Zahl im Pfeil zeigt die Länge des Drückens an (in diesem Beispiel 2 Sekunden).• Wenn sich keine Zahl im Pfeil befindet, halten Sie die Taste gedrückt bis der gesamte Vorgang beendet ist oder das gewünschte Ergebnis erhalten wurde.
	Zeigt an, dass Sie den Regler in die angegebene Richtung(en) drehen.

	Zeigt an, dass dieser Vorgang nur über die Fernbedienung möglich ist.
	Zeigt an, dass dieser Vorgang nur über die Tasten und Regler am Hauptgerät möglich ist.

Inhalt

Einleitung .... 1

Anschlüsse 3

Vor dem Betrieb der Anlage...... 6

Tägliche Bedienung — Wiedergabe...... 7

Rundfunkempfang....8

Wiedergabe einer Disk.... 8

Abspielen eines tragbaren Audiogeräts....9

Tägliche Bedienung — Klang u. andere Einstellungen.... 10

Einstellen der Lautstärke.... 10

Einstellen des Klangs.... 10

Anpassen der Displayhelligkeit 11

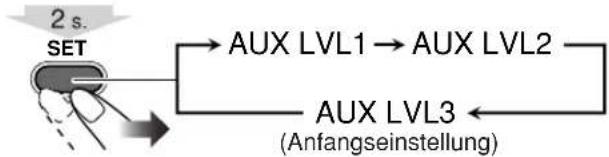

Einstellen des Audio-Eingangspegels....11

Einstellung der Uhr 11

Automatisches Ausschalten ....11

Erweiterte Radiofunktionen 12

Empfang von UKW-Sendern mit Radio Data System...... 12

Suchen eines Programms mit PTY-Codes.... 12

Kurzfristig automatisch zu einem Programm Ihrer Wahl umschalten .... 13

Beschreibung der PTY-Codes.... 13

Erweiterte Disk-Funktionen 14

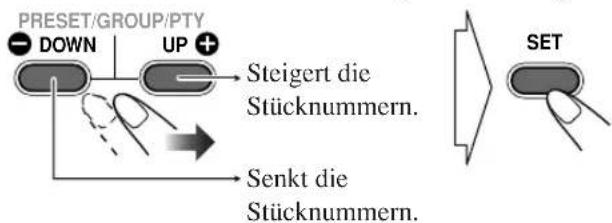

Programmierung der Wiedergabereihenfolge — Programmwiedergabe.... 14

Zufällige Wiedergabe von Titeln — Zufallswiedergabe ......15

Wiederholt abspielen — Wiederholwiedergabe .... 15

Sperre der Disk-Ausgabe — Kindersperre .... 15

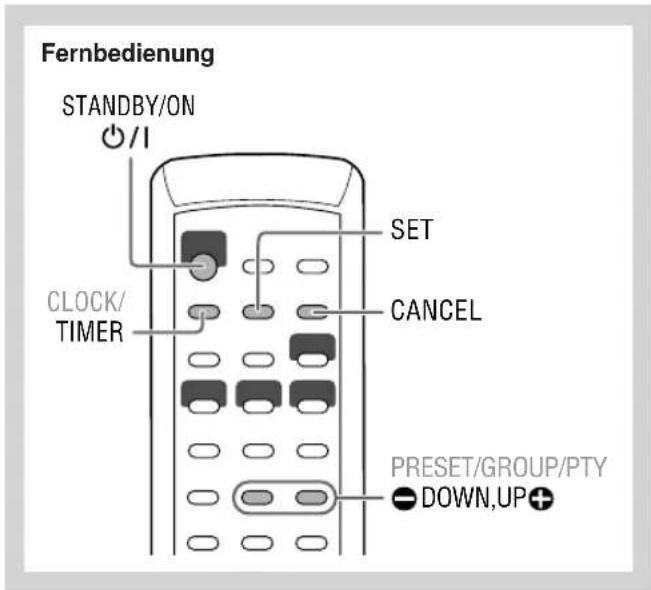

Timer-Funktionen 16

Einstellung des Timers.... 16

Zusätzliche Information...... 18

Weitere Informationen zu dieser Anlage 18

Störungssuche 19

Wartung....19

Technische Daten....20

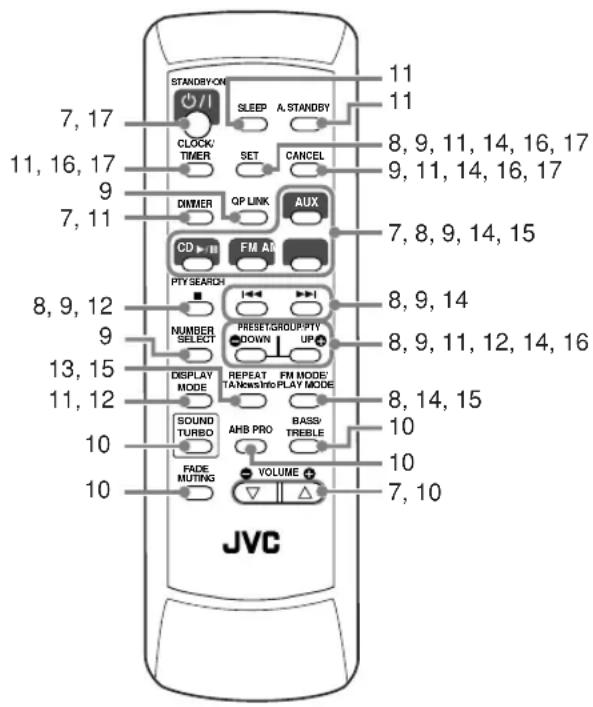

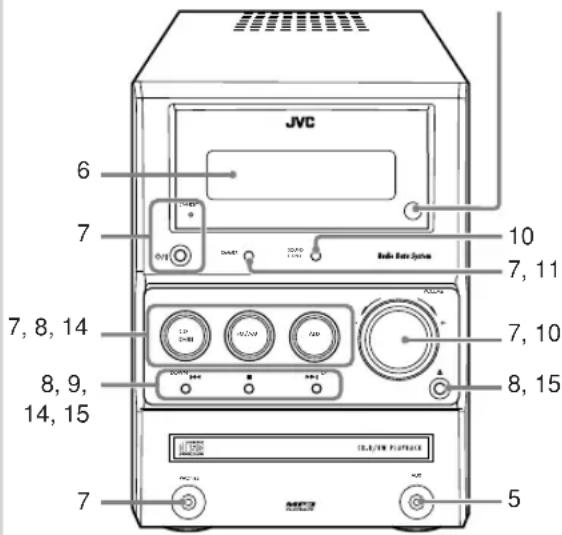

Teile-Index....20

Anschlüsse

Mitgeliefertes Zubehör

Nach dem Auspacken prüfen Sie, ob die folgenden Artikel vorhanden sind:

- UKW-Antenne (1)

• Fernbedienung (1)

• AM-Rahmenantenne (1)

- Batterien (2)

Falls ein Artikel fehlt, wenden Sie sich sofort an Ihren Fachhändler.

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse getätigt sind.

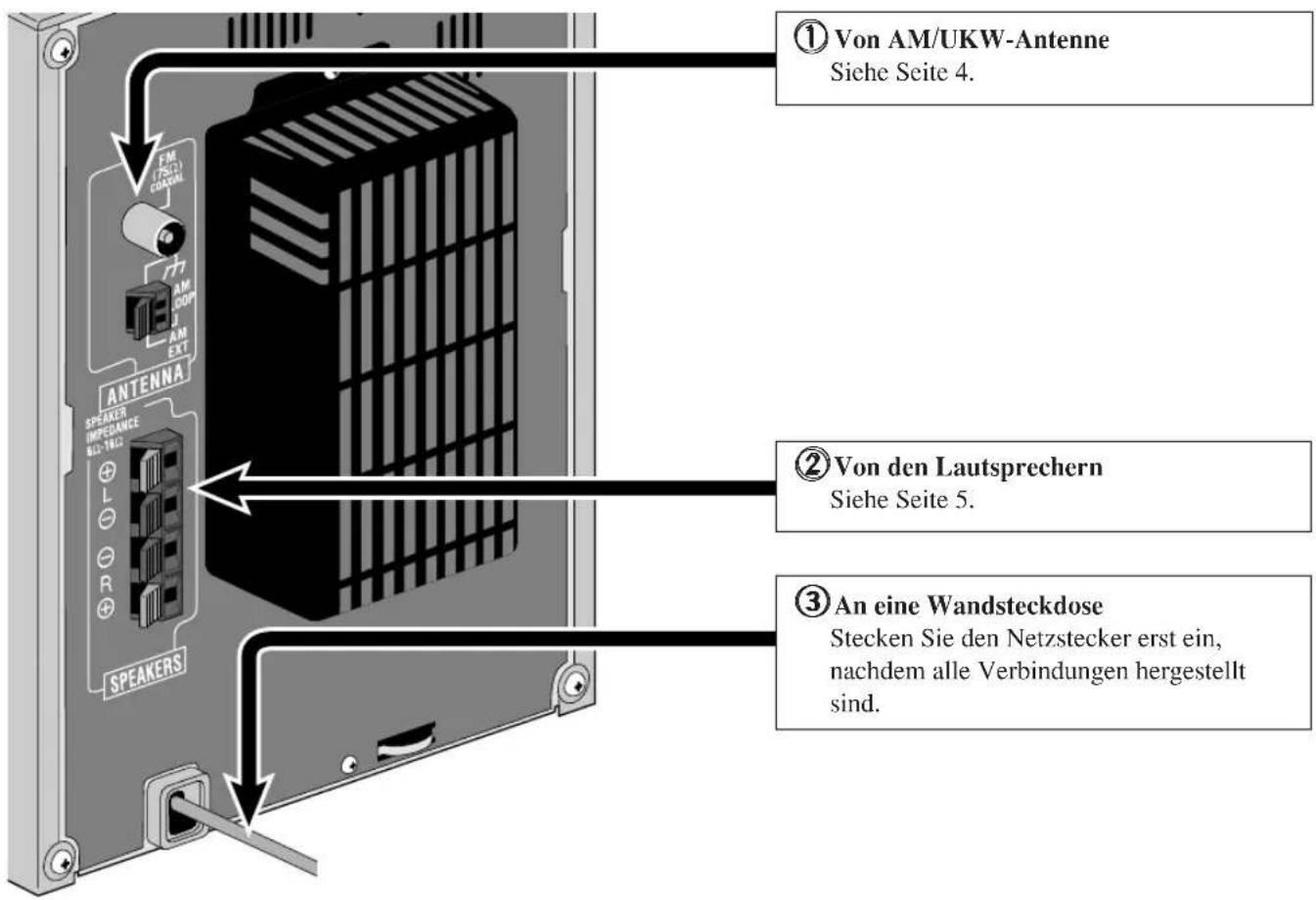

Rückansicht

① Von AM/UKW-Antenne Siehe Seite 4. ② Von den Lautsprechern Siehe Seite 5. ③ An eine Wandsteckdose Stecken Sie den Netzstecker erst ein, nachdem alle Verbindungen hergestellt sind.

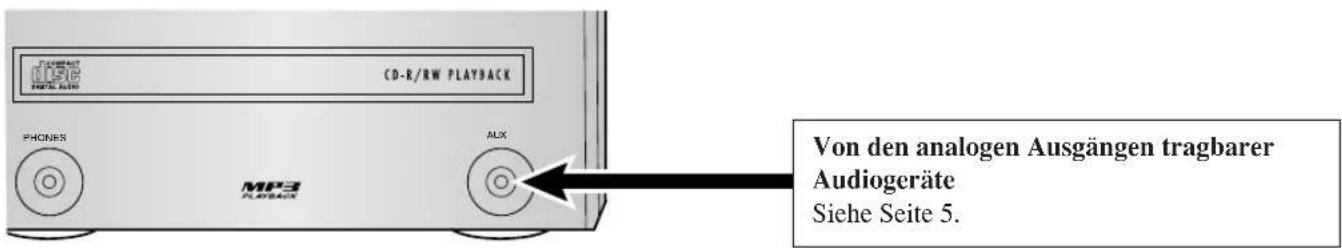

Vorderansicht

CD-R/RW PLAYBACK PHONES MP3 PLAYBACK ALIX Von den analogen Ausgängen tragbarer Audiogeräte Siehe Seite 5.

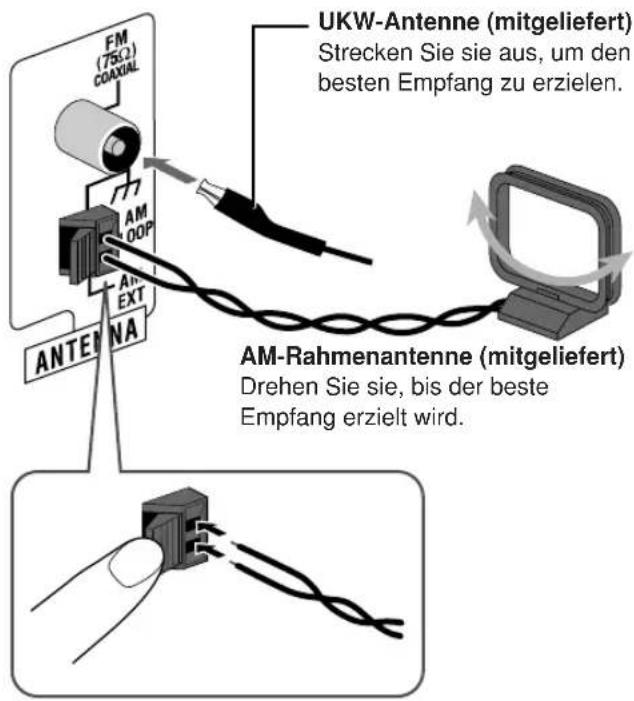

① AM/UKW-Antenne

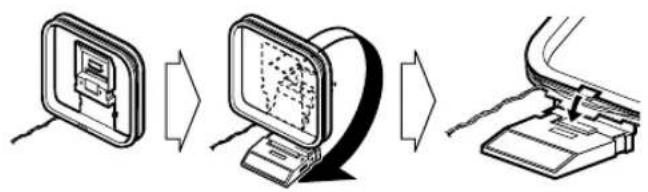

Zum Montieren der AM-Rahmenantenne

Zum Anschließen der AM-Rahmenantenne

FM (75Ω) COAXIAL AM 00P AM EXT ANTEN NA UKW-Antenne (mitgeliefert) Strecken Sie sie aus, um den besten Empfang zu erzielen. AM-Rahmenantenne (mitgeliefert) Drehen Sie sie, bis der beste Empfang erzielt wird.

• Wenn der AM-Rahmenantennendraht mit Vinyl isoliert ist, isolieren Sie die Spitze des Antennendrahts durch Drehen des Vinyls ab.

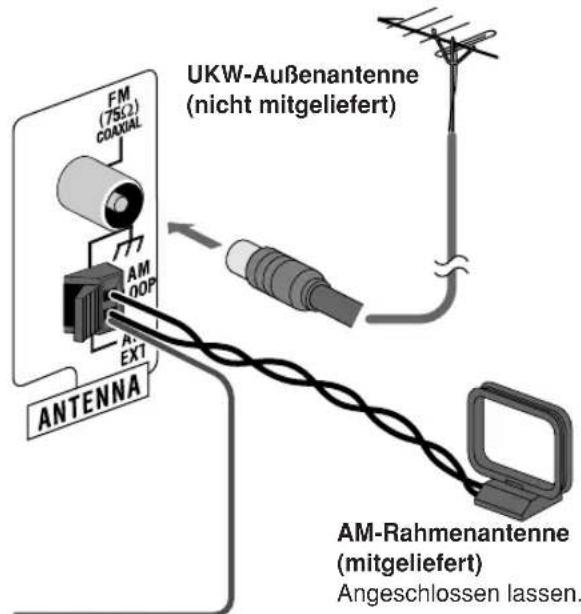

Für besseren AM/UKW-Empfang

FM (7SΩ) COAXIAL AM 00P AM EX1 ANTENNA UKW-Außenantenne (nicht mitgeliefert) AM-Rahmenantenne (mitgeliefert) Angeschlossen lassen.

Ummantelter Draht (nicht mitgeliefert)
Horizontal ausstrecken.

• Trennen Sie die mitgelieferte UKW-Antenne ab, und schließen Sie eine UKW-Außenanntenne mit einem 75 Ω-Draht mit Koaxstecker (IEC oder DIN45325) an.
• Stellen Sie sicher, dass die Antennenleiter nicht andere Klemmen, Verbindungskabel oder Netzkabel berühren. Halten Sie außerdem die Antennen von Metallteilen der Anlage, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.

② Lautsprecher

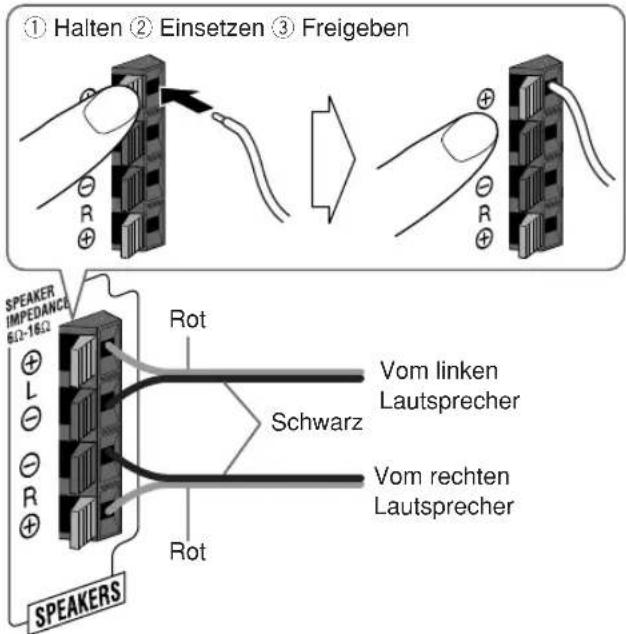

Zum Anschließen der Lautsprecherkabel

Stellen Sie sicher, dass beide Lautsprecher richtig und fest angeschlossen sind.

① Halten ② Einsetzen ③ Freigeben SPEAKER IMPEDANCE 6Ω-16Ω L R + - Rot Vom linken Lautsprecher Schwarz Vom rechten Lautsprecher ROT SPEAKERS

• Beim Anschließen der Lautsprecherkabel achten Sie auf richtige Polung der Lautsprecherklemmen: Rotes Kabel an (+) und schwarzes Kabel an (−).
• Wenn die Lautsprecherkabel mit Vinyl isoliert sind, isolieren Sie die Spitze des Lautsprecherkabels durch Drehen des Vinyls ab.

• NICHT mehr als einen Lautsprecher an jeder Klemme anschließen.
• NICHT zulassen, dass der Leiter der Lautsprecherkabel metallische Teile der Anlage berührt.

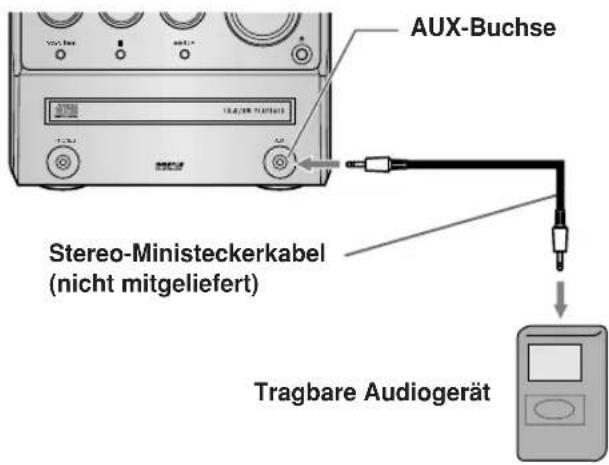

Zum Anschließen eines tragbaren Audiogeräts

AUX-Buchse Stereo-Ministeckerkabel (nicht mitgeliefert) Tragbare Audiogerät

• Durch Verwendung von QP Link (Quick Portable Link) können Sie leicht die Wiedergabe von einem tragbaren Audiogerät auf diesem Gerät starten. Einzelheiten siehe Seite 9.
• Wenn ein externes Gerät nicht mit einem Stereo-Ministeckerausgang ausgelegt ist, verwenden Sie einen Steckeradapter, um den Stereo-Ministecker in die entsprechende Buchse stecken zu können.

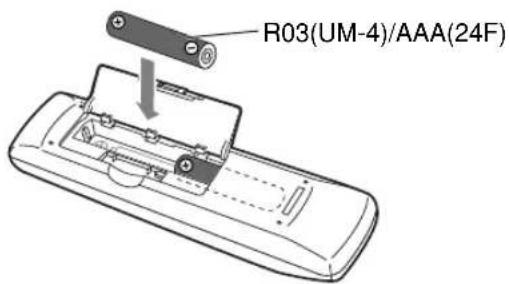

Vorbereiten der Fernbedienung

R03(UM-4)/AAA(24F)

- Entsorgen Sie Batterien sachgemäß unter Beachtung aller gesetzlichen und örtlichen Vorschriften.

Die Batterie NICHT aufladen, kurzschließen, zerlegen, erhitzen oder in ein Feuer werfen.

Bei Verwendung der Fernbedienung

Richten Sie die Vorderkante der Fernbedienung möglichst direkt auf den Fernbedienungssensor. Bei der Bedienung von einer diagonalen Position her ist die steuerbare Entfernung (ungefähr 5 m) eventuell kürzer.

Vor dem Betrieb der Anlage

Die Anzeigen im Display teilen dem Anwender bei der Bedienung nützliche Informationen mit.

Vor dem Betrieb der Anlage machen Sie sich mit der Bedeutung der aufleuchtenden Anzeigen im Display vertraut.

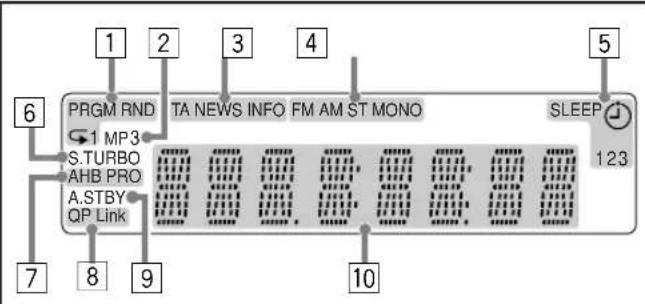

PRGM RND TA NEWS INFO FM AM ST MONO SLEEP 123 1 MP3 S.TURBO AHB PRO A.STBY QP Link 6 7 8 9 10

Anzeigen im Hauptdisplay

- Während des

Rundfunkempfangs:

FM S.TURBO PM 88.30 OP Link Wellenbereich Frequenz

- Beim Wählen von AUX:

S.TURBO 0*Link Quellenname

- Während der Wiedergabe von CD/MP3*:

STUDIO 3 428 OPTIK Stücknummer Vergangene Spielzeit

- Während die Disk-Wiedergabe gestoppt ist:

CD:

S.TUPEC 23 6438 G.P. Link -Stückzahl Gesamte Spielzeit

MP3:

MF3 S.TUPEC GPI.Lnk 6 2 7 nnummer Stücknummer

*Wenn Sie die Wiedergabe einer MP3-Disk starten oder beenden, werden die Gruppen- (Ordner-) Zahl, der Gruppen- (Ordner-) Name, die Stück- (Datei-) Zahl, der Stück- (Datei-) Name (und ID3-Tag) angezeigt, bevor die verflossene Spielzeit erscheint.

1 Disk-Betriebsanzeigen

• PRGM (Programmwiedergabe): leuchtet auf, wenn Programmwiedergabe aktiviert ist.
• RND (Zufallswiedergabe): leuchtet auf, wenn Zufallswiedergabe aktiviert ist.
  • Wiederholwiedergabe:

- 1: leuchtet auf, wenn Ein-Stück-Wiederholung aktiviert ist.

- : leuchtet auf, wenn Alle-Titel-Wiederholung oder Eine-Gruppe-Wiederholung aktiviert ist.

2 MP3-Anzeige

- Leuchtet, wenn ein MP3-Stück erkannt wird.

③ TA/NEWS/INFO — Programmtyp- (PTY)-Anzeige

• Leuchtet auf, um den aktuell gewählten Programmtyp für PTY-Standbyempfang anzuzeigen.
• Blinkt, wenn ein Programm automatisch mit PTY-Standbyempfang abgestimmt ist.

4 Rundfunkempfang-Anzeigen

• FM: leuchtet beim Empfang von UKW-Sendern.

• ST (Stereo): leuchtet, während ein UKW-Sender mit ausreichender Signalstärke abgestimmt ist.
• MONO: leuchtet beim Empfang von UKW-Sendern in Mono.

• AM: leuchtet beim Empfang von AM-Sendern.

5 Timer-Anzeigen

• ◎: leuchtet auf, wenn ein Täglich-Timer Standby-Betrieb ist; blinkt wenn aktiv oder während der Einstellung.
• 1/2/3: leuchtet auf, wenn ein Täglich-Timer (1, 2 oder 3) im Standby-Betrieb ist; blinkt wenn aktiv oder während der Einstellung.
• SLEEP: leuchtet auf, wenn der Einschlaf-Timer aktiviert ist.

6 S.TURBO (Sound Turbo)-Anzeige

- Leuchtet auf, wenn Sound Turbo aktiviert ist.

7 AHB PRO (Active Hyper Bass Pro)-Anzeige

- Leuchtet auf, wenn AHB Pro aktiviert ist.

8 QP Link (Quick Portable Link)-Anzeige

- Leuchtet auf, wenn QP Link aktiviert ist.

9 A.STBY (Auto-Standby)-Anzeige

• Leuchtet auf, wenn Auto-Standby aktiviert ist.
• Blinkt etwa 3 Minuten, bevor Auto-Standby die Anlage ausschaltet.

10 Hauptdisplay

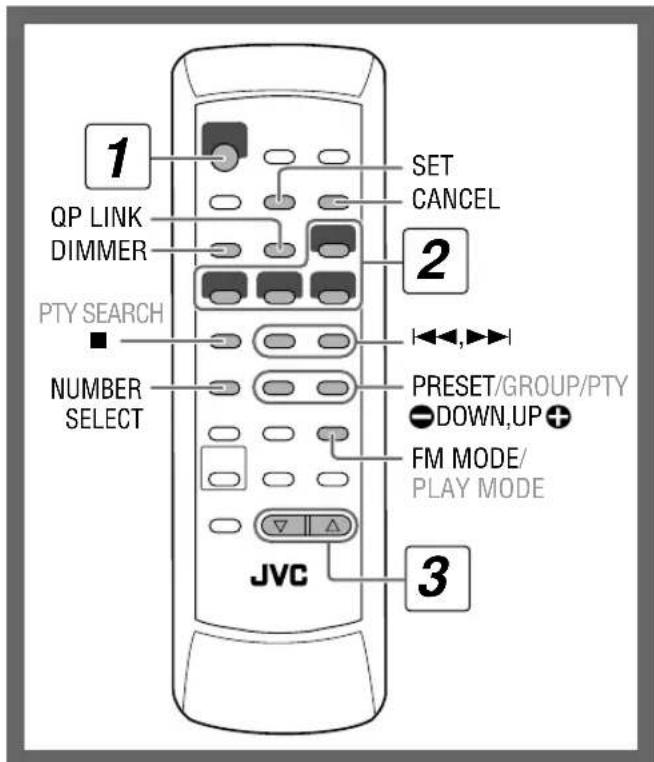

Tägliche Bedienung — Wiedergabe

1 QP LINK DIMMER PTY SEARCH NUMBER SELECT SET CANCEL 2 PRESET/GROUP/PTY DOWN,UP + FM MODE/ PLAY MODE JVC 3

In dieser Anleitung werden in erster Linie die Bedienungsschritte mit der Fernbedienung erklärt; Sie können jeweils die Tasten und Regler am Hauptgerät verwenden, sofern diese die gleichen (oder ähnliche) Bezeichnungen und Symbole tragen.

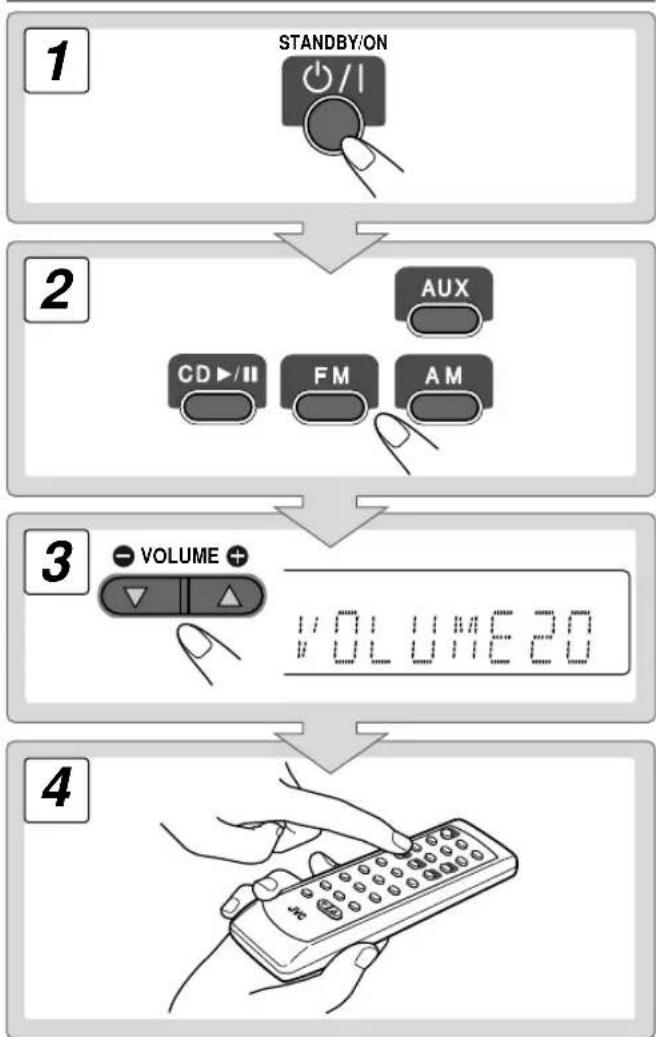

1 Schalten Sie das Gerät ein.

Das Lämpchen STANDBY am Hauptgerät erlischt.

Ohne Drücken von STANDBY/ON 📋/1

• Die Anlage schaltet durch Drücken einer der Quellenwahltasten ein.
- Das System schaltet ein und aktiviert die AUX-Quelle durch Starten der Wiedergabe auf einem externen Gerät, wenn QP Link aktiviert ist. (Siehe Seite 9 für Einzelheiten.)

2 Wählen Sie die Quelle.

Die Wiedergabe startet automatisch, wenn die gewählte Quelle startbereit ist.

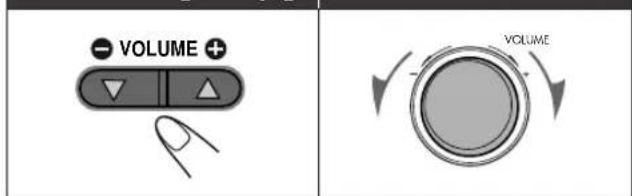

3 Stellen Sie die Lautstärke ein.

4 Regeln Sie die Ziellautstärke wie später erklärt.

Zum Ausschalten des Geräts (Standby)

STANDBY/ON

Das Lämpchen STANDBY am Hauptgerät leuchtet rot auf.

- Eine geringe Menge Strom wird immer verbraucht, auch im Standby-Betrieb.

Sie können die Leistungsaufnahme verringern, indem Sie DIMMER drücken, um das Display auszuschalten, während auf Standby geschaltet ist.

- Wenn das Display ausgeschaltet ist, arbeitet QP Link nicht.

Für ungestörtes Hören

Schließen Sie ein Paar Kopfhörer an die Buchse PHONES am Hauptgerät an. Jetzt kommt kein Ton mehr von den Lautsprechern. Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

- Durch Abtrennen der Kopfhörer werden die Kopfhörer erneut aktiviert.

Schalten Sie die Anlage NICHT bei sehr hoch eingestellter Lautstärke aus (auf Standby); andernfalls kann der plötzlich einsetzende laute Ton Ihr Gehör, die Lautsprecher und/oder die Kopfhörer beschädigen, wenn die Anlage ein- oder auf Wiedergabe geschaltet wird.

Rundfunkempfang INFO

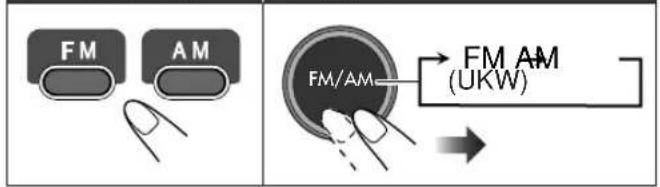

Zum Wählen des Wellenbereichs (UKW oder AM)

Fernbedienung:
Hauptgerät:

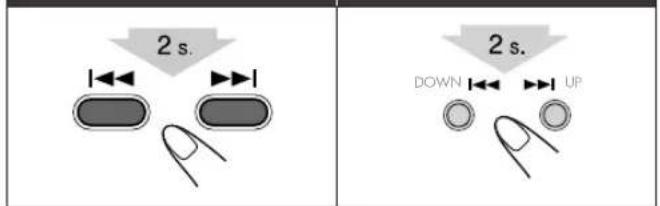

So stellen Sie Sender ein

Während UKW oder AM gewählt ist...

Fernbedienung: Hauptgerät:

2 s. 2 s. DOWN UP

Die Frequenz beginnt im Display weiterzuschalten. Wenn ein Sender (eine Frequenz) mit ausreichender Signalstärke abgestimmt ist, bleibt der Frequenzlauf stehen.

- Wenn Sie die Taste wiederholt drücken, schaltet die Frequenz in Einzelschritten um.

Zum Stoppen des manuellen Suchlaufs drücken Sie |◀◀ oder ▶▶▶.

Wenn der UKW-Sender schlechten Empfang hat

FM MODE/PLAY MODE

Die Anzeige MONO leuchtet im Display auf. Der Empfang wird verbessert, obwohl der Stereoeffekt verloren geht — Mono-Empfangsmodus.

Zum Zurückschalten auf Stereo-Effekt drücken Sie die Taste erneut (die MONO-Anzeige erlischt).

Zum Eingaben von Festsendern

Sie können die 30 UKW- und 15 AM-Festsender eingeben.

1 Stimmen Sie einen als Festsender einzugeben gewünschten Sender ab.

- Sie können auch den Mono-Empfangsmodus für UKW-Festsender speichern, falls gewählt (siehe vorherige Spalte).

2 Aktivieren Sie den Festsendernummer-Eingabemodus.

- Beenden Sie den folgenden Vorgang, während die Anzeige im Display blinkt.

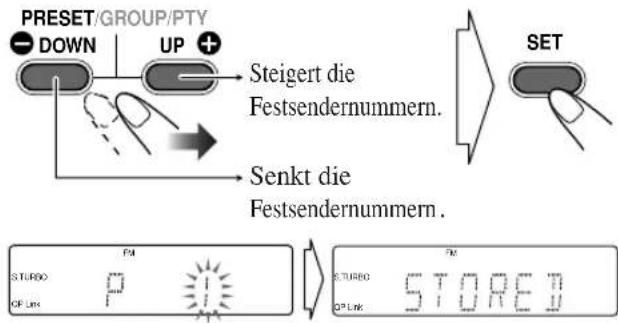

3 Wählen Sie eine Festsendernummer für den gespeicherten Sender.

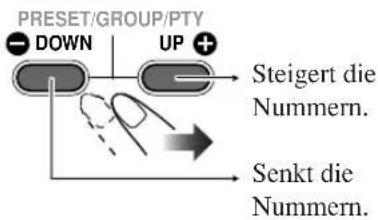

PRESET/GROUP/PTY DOWN UP Steigert die Festsendernummern. Set Senkt die Festsendernummern. STUDIO P OP Link STUDIO STOREB OP Link

So stellen Sie einen Festsender ein

Nach dem Wählen des Wellenbereichs wählen Sie die Festsendernummer für den Festsender.

PRESET/GROUP/PTY DOWN UP +

Steigert die Festsendernummern.

Senkt die Festsendernummern.

Wiedergabe einer Disk INFO

Diese Anlage kann die folgenden Disks abspielen — normale CD und CD-R/CD-RW (bespielt entweder im Audio-CD-Format oder im MP3-Format).

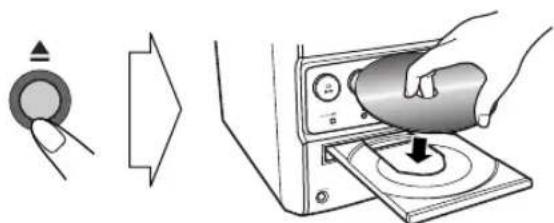

Zum Einsetzen einer Disk

Sie können eine Disk einsetzen, während eine andere Quelle wiedergegeben wird.

Zum Schließen des Disk-Fachs drücken Sie ▲ erneut.

- Wenn Sie CD ▶/II drücken, schließt das Disk-Fach automatisch, und die Wiedergabe beginnt.

Zum Start:	Zum Pausieren: Zum	Stoppen:
		P'
	Zum Freigeden erneut drücken.

Zum Wählen eines Stücks

Steigert die Stücknummern.

Senkt die Stücknummern.

Zum Wählen einer Gruppe (nur MP3)

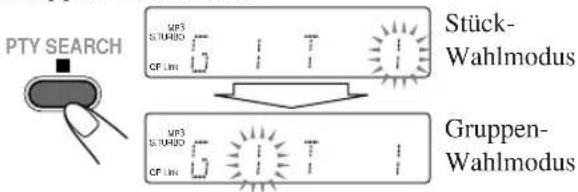

1 Bei gestoppter Disk-Wiedergabe aktivieren Sie den Gruppen-Wahlmodus.

2 Zum Wählen einer Gruppennummer.

Steigert die Gruppennummern. Senkt die Gruppennummern.

Gruppennummer und Gruppenname erscheinen.

Zum Aufsuchen eines bestimmten Abschnitts

Während der Wiedergabe einer Disk drücken und halten Sie diese Taste, bis der gewünschte Abschnitt erreicht ist.

PRESET/GROUP/PTY DOWN UP +

Spult schnell im Stück vor.

Spult schnell im Stück zurück.

Zum direkten Aufsuchen eines Stücks

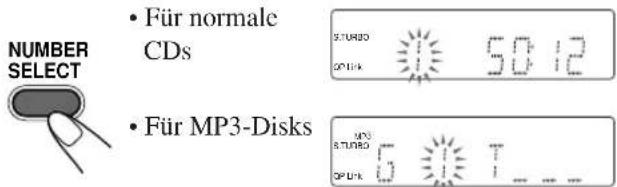

1 Aktivieren Sie den Stücknummer-Eingabemodus.

NUMBER SELECT • Für normale CDs • Für MP3-Disks STURSD 50:12 OPUK MP3 STURSD 6 T ... ...

2 Geben Sie die Nummer des abzuspielen gewünschten Stücks ein.

PRESET/GROUP/PTY DOWN UP Steigert die Nummern. Senkt die Nummern.

Zum Wählen von Stücknummern auf einer MP3-Disk geben Sie die Nummer in drei Stellen ein. Siehe folgende Beispiele:

Wenn Sie Stück 24 wählen...

① Drücken Sie SET zum Überspringen der ersten Stelle.
② Wählen Sie "2" für die zweite Stelle, indem Sie die Taste UP oder DOWN wiederholt drücken, und drücken Sie dann SET.
③ Wählen Sie "4" als letzte Stelle, indem Sie die Taste UP oder DOWN wiederholt drücken, und drücken Sie dann SET oder CD ▶/II.

Wenn Sie eine Stücknummer eingeben, die auf der MP3-Disk nicht vorhanden ist...

• Bei der Wiedergabe wird Ihre Eingabe ignoriert, und die aktuelle Wiedergabe wird fortgesetzt.
• Bei gestoppter Wiedergabe startet die Disk-Wiedergabe mit dem ersten Stück in der ersten Gruppe, nachdem CD ▶/Ⅱ gedrückt wird.

- Zum Zurückschalten um einen Schritt drücken Sie CANCEL.

Abspielen eines tragbaren Audiogeräts

INFO

Durch Verwendung von QP Link (Quick Portable Link) können Sie leicht die Wiedergabe von einem tragbaren, an die AUX-Buchse angeschlossenen Audiogerät starten.

- Stellen Sie sicher, dass die Lautstärke Ihres tragbaren Audiogeräts hoch genug eingestellt ist, damit die Anlage das Klangsignal erkennen kann.

Zum Aktivieren von QP Link

Wenn QP Link aktiviert ist, wird durch Anschließen eines tragbaren Geräts an der AUX-Buchse und Starten der Wiedergabe folgendes ausgeführt:

• Beim Hören einer anderen Quelle...
  Schaltet die Quelle automatisch auf AUX um. (Wenn Sie von AUX auf eine andere Quelle umschalten, wird QP Link aufgehoben.)
• Während das Gerät im Standby-Betrieb ist...
  Schaltet die Anlage ein und aktiviert die AUX-Quelle automatisch (ausgenommen, wenn das Display ausgeschaltet ist).

STURBO QP14 AU 13.00 Blasen erscheinen, wenn QP Link arbeitet.

Während QP Link das Gerät abspielt...

Blasen verschwinden, wenn das Klangsignal stoppt oder zu schwach ist.

Tägliche Bedienung — Klang u. andere Einstellungen

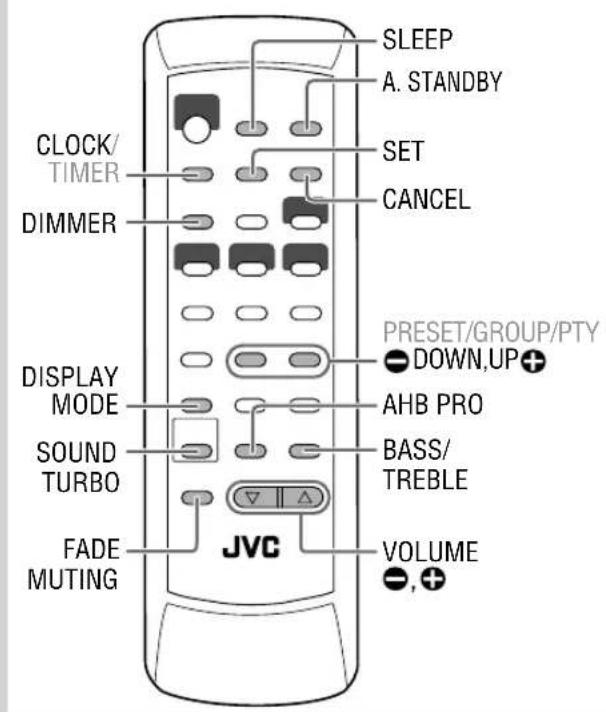

Fernbedienung

SLEEP A. STANDBY SET CANCEL CLOCK/ TIMER DIMMER DISPLAY MODE SOUND TURBO FADE MUTING PRESET/GROUP/PTY DOWN,UP + AHB PRO BASS/ TREBLE VOLUME JVC

Hauptgerät

DIMMER DOWN UP SOUND TURBO VOLUME - / +

Einstellen der Lautstärke INFO

Die Lautstärke zwischen "VOL MIN" und "VOLUME 1" – "VOLUME 40 (VOL MAX)".

Fernbedienung: Hauptgerät:

Zum kurzzeitigen Senken der Lautstärke

FADE MUTING

Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut, oder stellen den Lautstärkepegel ein.

Einstellen des Klangs INFO

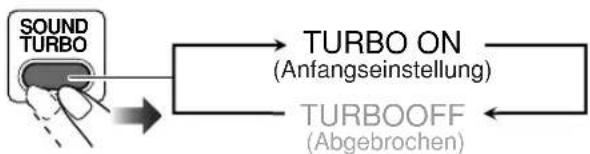

Zur Betonung des Klangs — Sound Turbo

Diese Funktion betont den Klang.

Zur Verstärkung des Tiefenklangs

— AHB Pro

Sie können den Basston verstärken, um reiche, volle Tiefen bei niedriger Lautstärke zu bewahren — Active Hyper Bass Pro.

- Sie können AHB Pro nur aktivieren, während Sound Turbo aufgehoben ist.

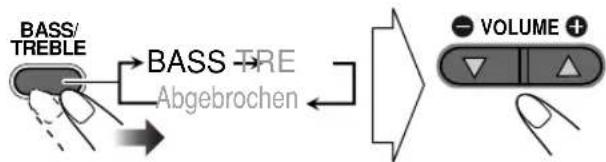

Zum Einstellen des Tons — Bass/Treble

Sie können die Pegel der Tiefen und Höhen von -3 bis +3 einstellen.

Zum Einstellen der Tiefen

BASS/TRELE BASS TRE Abgebrochen VOLUME +

Zum Einstellen der Höhen

BASS/TREBLE BASS TRE Abgebrochen VOLUME +

Anpassen der Displayhelligkeit

Sie können das Displayfenster abblenden.

DIM 1	Blendet das Display und die Beleuchtung am Hauptgerät ab.
DIM 2	Blendet das Display mehr als DIM 1 ab und schaltet die Beleuchtung am Hauptgerät aus.

Einstellen des Audio-Eingangspegels

Wenn der Klang von dem an die Buchse AUX angeschlossenen Gerät zu laut oder nicht laut genug ist, können Sie den Audioeingangspegel über die Buchse AUX ändern (ohne die Lautstärke zu regeln). Während AUX als Quelle gewählt ist...

AUX LVL 1	Wählen Sie diese Einstellung, wenn der Klang zu laut ist.
AUX LVL 2	AUX Level 2 ist auf den Zwischenpegel zwischen Level 1 und 3 gestellt.
AUX LVL 3	Wählen Sie diese Einstellung, wenn der Klang zu leise ist.

Einstellung der Uhr

Ohne Einstellung der eingebauten Uhr können Sie nicht die Täglich-Timer (siehe Seite 16) und den Einschlaf-Timer verwenden.

- Zum Verlassen der Uhreinstellung drücken Sie CLOCK nach Bedarf.

- Zum Zurückschalten um einen Schritt drücken Sie CANCEL.

1 Aktiviert den Uhreinstellung-Modus.

S.TURBO OP Link

- Wenn Sie die Uhr bereits vorher eingestellt haben, drücken Sie die Taste wiederholt, bis der Uhreinstellungsmodus gewählt ist.

2 Stellen Sie die Stunde und dann die Minute ein.

PRESET/GROUP/PTY DOWN UP SET

Jetzt beginnt die eingebaute Uhr zu arbeiten.

Zum Prüfen der aktuellen Zeitanzeige bei der Wiedergabe

*Nur, während UKW als Quelle gewählt ist (siehe Seite 12)

Automatisches Ausschalten

Automatische Bereitschaft

Wenn Auto-Standby verwendet wird, leuchtet die Anzeige A.STBY im Display auf.

Die A.STBY-Anzeige beginnt zu blinken:

- Wenn die Disk-Wiedergabe stoppt

- Wenn das Klangsignal von der Buchse AUX stoppt oder zu schwach ist

Die Anlage schaltet automatisch aus (auf Standby), wenn ca.

3 Minuten lang keine Bedienung erfolgt, während die Anzeige blinkt.

Einschlaf-Timer

Sie können das Gerät so einstellen, dass es nach einer bestimmten Zeit automatisch ausschaltet.

1 Geben Sie die Zeit ein (in Minuten).

SLEEP 10 20 30 60 90 120 150 Abgebrochen

2 Warten Sie, bis die eingestellte Zeit abgelaufen ist.

Zum Prüfen der Zeit bis zum Ausschalten

SLEEP S.TURBO 51.668 13 OP Link 51.668 13

- Wenn Sie die Taste wiederholt drücken, können Sie die Ausschaltzeit ändern.

Erweiterte Radiofunktionen INFO

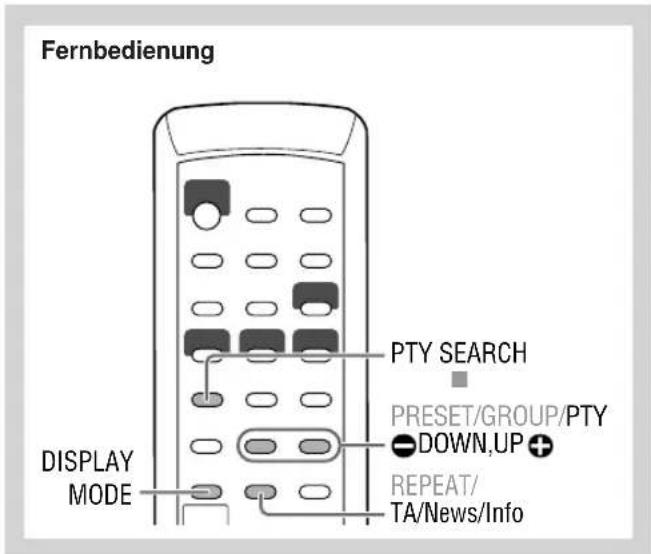

Fernbedienung PTY SEARCH PRESET/GROUP/PTY DOWN,UP + REPEAT/ TA/News/Info DISPLAY MODE

Empfang von UKW-Sendern mit Radio Data

System

Das Radio Data System erlaubt es UKW-Sendern, ein zusätzliches Signal zusammen mit dem normalen Sendesignal auszustrahlen.

Die Anlage kann die folgenden Typen von Radio Data System-Signalen erkennen.

PS (Sendername)	Zeigt bekannte Sendernamen an.
PTY(Programmtyp)	Zeigt die Art der ausgestrahlten Programms an.
RT (Radiotext)	Zeigt vom Sender ausgestrahlte Textmeldungen.
Enhanced Other Networks	Bietet Information über die Typen von Programmen, die von Radio Data System-Sendern auf verschiedenen Netzwerken ausgestrahlt werden.

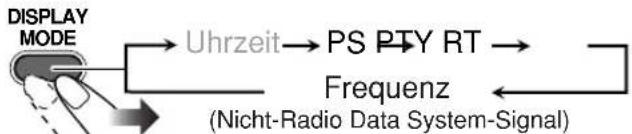

Anzeigen der Radio Data System-Informationen

Während des Empfangs eines UKW-Senders...

PS	Sendernamen erscheinen. “NO PS” erscheint, wenn kein Signal gesendet wird.
PTY	Der Sendeprogrammtyp wird angezeigt.“NO PTY” erscheint, wenn kein Signal gesendet wird.
RT	Vom Sender ausgestrahlte Textmeldungen werden angezeigt. “NO RT” erscheint, wenn kein Signal gesendet wird.

Suchen eines Programms mit PTY-Codes

Sie können ein bestimmtes Programm unter den Festsenderkanälen (siehe Seite 8) durch Angabe der PTY-Codes aufsuchen.

Zum Suchen eines Programms mit PTY-Codes

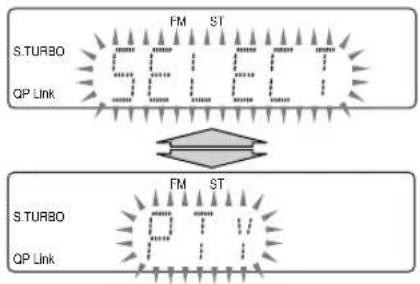

1 Während des Empfangs eines UKW-Senders...

PTY SEARCH

2 Wählen Sie einen PTY-Code.

PRESET/GROUP/PTY

- Einzelheiten über jeden PTY-Code, siehe Seite 13.

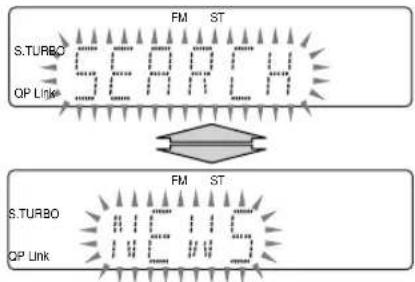

3 Starten Sie den Suchlauf.

PTY SEARCH

S.TURBO OP Link SEARCH FM ST S.TURBO OP Link NEWS

Beisp. Wenn "NEWS" gewählt ist

Der Receiver sucht 30 UKW-Festsender ab, stoppt wenn der gewünschte Sender gefunden ist, und stimmt diesen Sender ab.

• Wenn kein Programm gefunden wird, erscheint "NOTFOUND" im Display.
• Der Suchlauf kann jederzeit durch Drücken von PTY SEARCH abgebrochen werden.

Zum Fortsetzen des Suchlaufs, wenn bei einem ungewünschten Sender angehalten wurde

Während die Anzeigen im Display blinken...

PTY SEARCH

Kurzfristig automatisch zu einem Programm

Ihrer Wahl umschalten

Die Enhanced Other Networks-Funktion erlaubt es der Anlage, kurzfristig zu einem anderen UKW-Sender umzuschalten, der ein Programm Ihrer Wahl ausstrahlt (TA, NEWS oder INFO).

- Diese Funktion arbeitet beim Hören eines UKW-Senders, der die gewünschten Signale ausstrahlt.

Beim Hören eines UKW-Senders wählen Sie den Programmtyp.

TA	Verkehrsansagen in Ihrem Gebiet
NEWS	Siehe rechte Spalte.
INFO

Wie die Enhanced Other Networks-Funktion arbeitet:

FALL 1

Wenn ein Sender nicht das Programm Ihrer Wahl ausstrahlt

Die Anlage bleibt weiterhin auf den aktuellen Sender abgestimmt.

↓

Wenn ein Sender das Programm Ihrer Wahl beginnt auszustrahlen, schaltet die Anlage automatisch auf diesen Sender um. Die PTY-Code-Anzeige beginnt zu blinken.

↓

Wenn das Programm beendet ist, schaltet die Anlage auf der vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört zu blinken auf und leuchtet ständig).

FALL 2

Wenn ein Sender das Programm Ihrer Wahl ausstrahlt

Die Anlage schaltet automatisch auf den betreffenden Sender um. Die PTY-Code-Anzeige beginnt zu blinken.

↓

Wenn das Programm beendet ist, schaltet die Anlage auf der vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört zu blinken auf und leuchtet ständig).

FALL 3

Wenn der aktuell abgestimmte Sender das Programm Ihrer Wahl ausstrahlt

Die PTY-Code-Anzeige beginnt zu blinken.

↓

Wenn das Programm beendet ist, hört die Anzeige zu blinken auf (die Funktion bleibt aktiv).

Beschreibung der PTY-Codes

NEWS: Nachrichten.

AFFAIRS: Aktuelle Themen, die über die Nachrichten hinaus gehen, wie Debatten und Analysen.

INFO: Programme, die einen breiten Bereich von Informationen oder Ratschlägen anbieten.

SPORT: Programme, die sich mit beliebigen Aspekten des Sportes befassen.

EDUCATE: Bildungsprogramme.

DRAMA: Hörspiele und Rundfunkserien.

CULTURE: Programme, die sich mit Aspekten der nationalen oder regionalen Kultur befassen, einschließlich von Sprache, Theater usw.

SCIENCE: Programme zu Naturwissenschaften und Technik.

VARIED: Hauptsächlich gesprochenes Material, z.B. Quiz-Sendungen, Spiele mit Teilnehmern im Studio und Interviews mit bekannten Persönlichkeiten.

POP M: Kommerziell populäre Musik.

ROCK M: Rockmusik.

EASY M: Aktuelle leichte Unterhaltungsmusik.

LIGHT M: Instrumentalmusik, Gesangs- und Chorwerke.

CLASSICS: Klassik einschließlich von Orchesterwerken, Sinfonien, Kammermusik usw.

OTHER M: Musikgenres, die nicht in andere Kategorien passen.

WEATHER: Wetterberichte und -vorhersagen.

FINANCE: Börsenberichte und andere finanzielle Themen.

CHILDREN: Programme des Kinderfunks.

SOCIAL: Programme, die sich mit soziologischen, historischen, geografischen, psychologischen und gesellschaftlichen Themen befassen.

RELIGION: Religiöse Themen.

PHONE IN: Programme mit Meinungsumfragen, Höreranrufen oder einem öffentlichen Forum.

TRAVEL: Reise-Informationen.

LEISURE: Freizeitthemen.

JAZZ: Jazz.

COUNTRY: Titel aus der musikalischen Tradition der Südstaaten der USA.

NATION M: Aktuelle populäre Musik des Landes oder der Region in der Landessprache.

OLDIES: Musik aus dem "Goldenen Zeitalter" der Popmusik.

FOLK M: Titel, deren Wurzeln in der musikalischen Tradition einer bestimmten Nation liegen.

DOCUMENT: Programme, die sich mit Untersuchungen sachlicher Themen befassen.

TEST: Sendungen, die ausgestrahlt werden, um Notsendeausrüstungen oder Gerät zu testen.

ALARM: Notdurchsagen.

NONE: Kein Programmtyp, undefiniertes oder schwer in eine Kategorie einzuteilendes Programm.

- Manche UKW-Sender verwenden u.U. eine Klassifizierung von PTY-Codes, die von der obigen Tabelle abweicht.

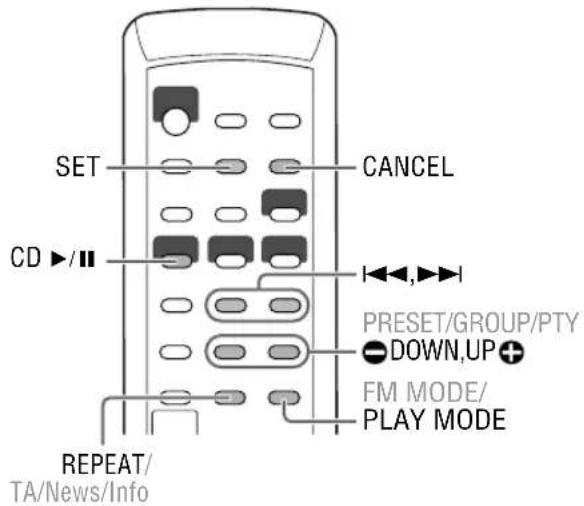

Erweiterte Disk-Funktionen

Fernbedienung

Programmierung der Wiedergabereihenfolge —

Programmwiedergabe

INFO

Sie können die Wiedergabereihenfolge der Stück (bis zu 99) vor dem Wiedergabebeginn bestimmen.

1 Vor dem Wiedergabebeginn aktivieren Sie Programmwiedergabe.

FM MODE

2 Wählen Sie Stücknummern zur Programmwiedergabe.

PRESET/GROUP/PTY DOWN UP Steigert die Stücknummern. Senkt die Stücknummern. SET

- Für normale CDs • Für MP3-Disks

Zum Wählen von Stücknummern auf einer MP3-Disk geben Sie die Nummer in zwei Stellen ein. Siehe folgende Beispiele:

Wenn Sie Stück 24 wählen...

① Drücken Sie SET zum Überspringen der ersten Stelle.
② Wählen Sie "2" für die zweite Stelle, indem Sie die Taste UP oder DOWN wiederholt drücken, und drücken Sie dann SET.
③ Wählen Sie "4" für die letzte Stelle, indem Sie die Taste UP oder DOWN wiederholt drücken, und drücken Sie dann SET.

3 Starten Sie die Wiedergabe.

Die gewählten Stück werden in der programmierten Reihenfolge abgespielt.

Zum Prüfen der Programminhalte

Vor der Wiedergabe oder bei gestoppter Wiedergabe...

In der programmierten Reihenfolge. In der umgekehrten Reihenfolge.

Zum Modifizieren des Programms

Vor der Wiedergabe oder bei gestoppter Wiedergabe...

Zum Löschen des letzten Stücks:	Zum Löschen des gesamten Programms:
Zum Hinzufügen von Stücken im Programm:
Wiederholen Sie Schritt 2.

Zum Verlassen der Programmwiedergabe

Vor der Wiedergabe oder bei gestoppter Wiedergabe...

- Durch Beenden der Programmwiedergabe wird das gespeicherte Programm gelöscht.

Zufällige Wiedergabe von Titeln —

Zufallswiedergabe Remote ONLY

Sie können alle Stück in zufälliger Reihenfolge abspielen.

1 Vor dem Wiedergabebeginn aktivieren Sie Zufallswiedergabe.

2 Starten Sie die Wiedergabe.

Die Wiedergabe beginnt in zufälliger Reihenfolge. Die Zufallswiedergabe endet, wenn alle Stücke abgespielt sind.

Zum Verlassen der Zufallswiedergabe

Vor der Wiedergabe oder bei gestoppter Wiedergabe...

Wiederholt abspielen —

Wiederholwiedergabe Remote ONLY

Sie können die Wiedergabe wiederholen.

Während eine normale CD eingelegt ist...


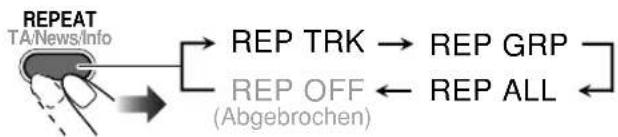

Während eine MP3-Disk eingelegt ist...

REP TRK	Wiederholt den aktuellen (oder angegebenen) Stück — Ein-Stück-Wiederholung.
REP ALL	Wiederholt die Disk oder alle programmierten Stücke – Alle-Titel-Wiederholung.
REP GRP	Wiederholung der aktuellen Gruppe — Eine-Gruppe-Wiederholung (nur MP3).

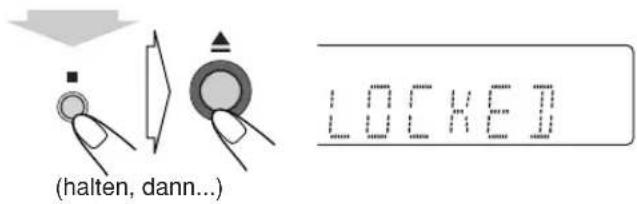

Sperre der Disk-Ausgabe — Kindersperre

Sie können das Disk-Fach sperren, so dass die eingesetzte Disk nicht entnommen werden kann.

- Dies ist möglich, wenn die Anlage im Standby-Betrieb ist.

Im Standbybetrieb...

(halten, dann...) LOCKED

Zum Aufheben der Sperre, das gleiche Verfahren wiederholen.

"UNLOCKED" erscheint im Display.

Timer-Funktionen INFO

Fernbedienung STANDBY/ON I CLOCK/ TIMER SET CANCEL PRESET/GROUP/PTY DOWN,UP+

Einstellung des Timers

Bei Verwendung des Täglich-Timers können Sie zu Ihrer Lieblingsmusik aufwachen.

• Sie können drei Einstellungen für den Täglich-Timer speichern, aber nur einen Timer zur Zeit aktivieren.
• Zum Verlassen der Timereinstellung drücken Sie TIMER nach Bedarf.
• Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie CANCEL. Sie können zum vorherigen Schritt zurückkehren.

Werkseitige Anfangseinstellungen des Täglich-Timers

• Daily 1: ON-Zeit (6:00)/Quelle (TUNER)/Lautstärkepegel (8)
  • Daily 2: ON-Zeit (7:00)/Quelle (TUNER)/Lautstärkepegel (8)
  • Daily 3: ON-Zeit (10:00)/Quelle (TUNER)/Lautstärkepegel (8)

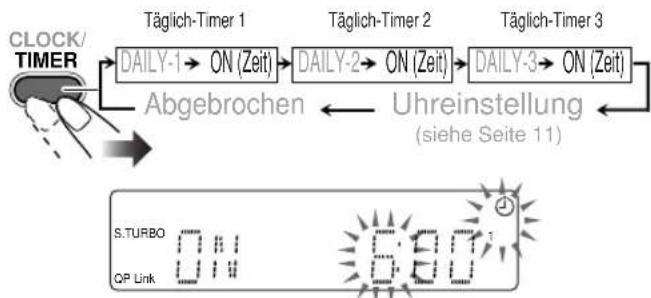

1 Wählen Sie eine der gewünschten Timereinstellbetriebsarten — Tägl. 1 EIN-Zeit, Tägl. 2 EIN-Zeit oder Tägl. 3 EIN-Zeit.

Beisp. Wenn der Einstellmodus Täglich-Timer 1 gewählt ist

- Wenn die Uhr nicht eingestellt ist, wird die Anlage durch Drücken von TIMER auf Uhreinstellmodus geschaltet.

2 Nehmen Sie die Täglich-Timer-Einstellungen nach Wunsch vor.

① Stellen Sie die Stunde und dann die Minute für die Einschaltzeit ein.

PRESET/GROUP/PTY DOWN UP SET

② Wählen Sie die Wiedergabequelle — “TUNER” oder “CD”.

PRESET/GROUP/PTY DOWN UP SET

S.TURBO QP Link

③ Wählen Sie den Lautstärkepegel.

PRESET/GROUP/PTY - DOWN UP + SET

- Sie können den Lautstärkepegel einstellen ("VOLUME 1" bis "VOLUME 40" und "VOLUME --"). Wenn Sie "VOLUME --" wählen, ist die Lautstärke auf den beim letzten Ausschalten des Geräts eingestellten Pegel eingestellt.

Fortsetzung auf der nächsten Seite...

3 Schalten Sie das Gerät aus (auf Standby), wenn Sie die Einschaltzeit eingestellt haben.

Wie der Täglich-Timer arbeitet

Wenn der Täglich-Timer eingestellt ist, leuchten die Timer-Anzeige (und die Timer-Nummer (1/2/3) im Display. Der Täglich-Timer wird zur gleichen Zeit an jedem Tag aktiviert, bis er manuell aufgehoben wird (siehe nächste Spalte) oder ein anderer Täglich-Timer aktiviert wird.

Wenn die Einschaltzeit erreicht ist

Die Anlage schaltet ein, stimmt den zuletzt empfangenen Sender ab oder startet die Wiedergabe der eingelegten Disk, und stellt den Lautstärkepegel langsam auf den voreingestellten Wert ein.

Etwa eine Stunde nach Beginn der Wiedergabe stoppt die Anlage die Wiedergabe und schaltet automatisch aus (auf Standby).

• Die Timereinstellung bleibt gespeichert, bis Sie sie ändern.
- Ohne Aufheben des Täglich-Timer können Sie die Quelle ändern oder die Lautstärke einstellen, nachdem der Täglich-Timer mit der Wiedergabe beginnt.

Zum Ausschalten des Timers nach der Einstellung

Da der Täglich-Timer zur gleichen Zeit an jedem Tag aktiviert wird, kann es nötig sein, ihn an bestimmten Tagen aufzuheben.

1 Wählen Sie den aufzuheben gewünschten Timer.

Beisp. Wenn Daily-Timer 1

S.TURBO OP Link

2 Den gewählten Timer ausschalten.

Zum erneuten Einschalten des Timers wiederholen Sie die obigen Schritte und drücken in Schritt 2...

Zusätzliche Information

Weitere Informationen zu dieser Anlage

Tägliche Bedienung — Wiedergabe

(siehe Seite 7 bis 9)

Rundfunkempfang:

• Wenn Sie einen neuen Sender unter einer belegten Festsendernummer speichern, wird der vorher unter dieser Festsendernummer vorhandene Sender gelöscht.
• Die Festsender bleiben, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, nur noch einige Tage lang abgespeichert. In diesem Fall speichern Sie die Sender erneut ab.

Wiedergabe einer Disk:

- Bei Verwendung einer Single-Disk setzen Sie diese in den inneren Kreis des Disk-Fachs.

- Dieses System lässt keine sog. "packet write" Disks zu.

- Für MP3-Wiedergabe...

• MP3-Disks erfordern eine längere Auslesezeit als normale CDs. (Das liegt an der Komplexität der Gruppe/Datei-Konfiguration.)
• Manche MP3-Dateien können nicht wiedergegeben werden und werden übersprungen. Das ist ein Resultat ihrer Aufnahmeverfahren und Bedingungen.
• Bei der Herstellung von MP3-Disks verwenden Sie ISO 9660 mit Level 1 oder Level 2 als Disk-Format.
  – Die Anlage kann MP3-Dateien mit der Dateierweiterung <.mp3> abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).
• Wir empfehlen, jede MP3-Datei mit einer Samplingrate von 44,1 kHz und Bitrate von 128 kbps zu erstellen. Dieses System kenn nicht Dateien abspielen, die mit einer Bitrate von weniger als 64 kbps erstellt wurden.
  – Die Wiedergabereihenfolge von MP3-Stücken kann sich von der bei der Aufnahme beabsichtigten unterscheiden (siehe unten). Wenn ein Ordner nicht MP3-Stück enthält, weden sie ignoriert.

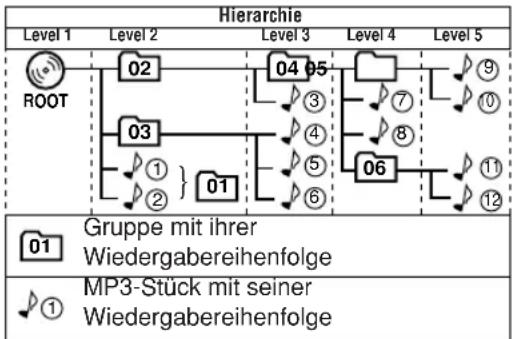

  – Diese Anlage spielt MP3-Stück wie folgt ab.

• Diese Anlage kann bis zu 999 Stücke auf einer Disk erkennen. Außerdem kann die Anlage bis zu 256 Stücke pro Gruppe und bis zu 99 Gruppen auf einer Disk erkennen.
  – Auch wenn ein Ordner keine abspielbaren Dateien enthält, wird der Ordner in der Gesamt-Ordnerzahl mitgezählt.
  – Abspielbare Dateien, die zu keiner Gruppe gehören, werden als Gruppe 1 gehandhabt.

Abspielen eines tragbaren Audiogeräts:

• Wenn QP Link aufgrund eines schwachen Klangsignals von der Buchse AUX versagt, kann die Auto-Standby-Funktion die Anlage ausschalten, wenn Sie Klang von den Lautsprechern hören.
  In solchen Fällen stellen Sie den Lautstärkepegel der Komponente höher ein, so dass die Anlage das Klangsignal erkennen kann.
• Durch Umschalten von AUX auf eine andere Quelle, während QP Link arbeitet, deaktiviert QP Link zeitweilig. In diesem Fall wird QP Link auf folgende Weise neu aktiviert:
  – Drücken von QP LINK an der Fernbedienung
  – Den Stecker der Komponente von der Buchse AUX abziehen und dann neu einstecken
• Wenn Sie STANDBY/ON übrücken, um die Anlage auszuschalten, oder wenn der voreingestellte Timer die Anlage bei arbeitendem QP Link ausschaltet, deaktiviert die Anlage QP Link kurzzeitig.
  In solchen Fällen wird QP Link auf folgende Weise neu aktiviert:
  – Wenn das Klangsignal von der Buchse AUX stoppt der etwa 30 Sekunden nach dem Ausschalten der Anlage zu schwach ist
  – Beim erneuten Einschalten
• QP Link kann aktiviert werden, wenn Sie zum ersten Mal die Komponente in die AUX-Buchse einstecken oder davon abtrennen. Das ist keine Fehlfunktion.

Tägliche Bedienung — Klang u. andere Einstellungen (siehe Seite 10 und 11)

Einstellen der Lautstärke:

- Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

Einstellen des Klangs:

- Diese Funktion beeinflusst auch den Klang über die Kopfhörer.

Einstellung der Uhr:

- “0:00” blinkt im Displayteil, bis Sie die Uhr einstellen.

- Die Uhr kann 1 oder 2 Minuten im Monat vor- oder nachgehen. In diesem Fall muss die Uhrzeit neu eingestellt werden.

Erweiterte Radiofunktionen (siehe Seite 12 und 13)

- Wenn das System die Radio Data System-Information mit Verspätung anzeigt — PS-, PTY-, RT-Signals, erscheinen “PS”, “PTY”, oder “RT” während der Suche.

Erweiterte Disk-Funktionen (siehe Seite 14 und 15)

Programmierung der Wiedergabereihenfolge — Programmwiedergabe:

- Sie können nicht eine Gruppennummer einer MP3-Disk für Programmwiedergabe festlegen.

- Wenn Sie versuchen, ein 100. Stück zu programmieren, erscheint "FULL" im Display.

Timer-Funktionen (siehe Seite 16 und 17)

- Die Timer-Eingaben werden, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, sofort gelöscht. Sie müssen zuerst die Uhr einstellen, und danach erneut den Timer.

Störungssuche

Wenn Sie ein Problem mit Ihrem System haben, gehen Sie zunächst diese Liste durch, um hier eine mögliche Lösung zu finden, bevor Sie das Gerät zum Kundendienst einreichen.

Allgemeines:

Einstellungen oder Eingaben werden plötzlich aufgehoben, bevor Sie fertig sind.

⇒ Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

⇒ Der eingebaute Mikroprozessor weist eine Fehlfunktion wegen elektrischer Störungen auf. Ziehen Sie den Netzstecker ab und stecken ihn erneut ein.

Unfähig, das System von der Fernbedienung zu steuern.

⇒ Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor am System.

⇒ Die Batterien sind erschöpft.

Kein Ton.

⇒ Lautsprecherverbindungen sind falsch oder locker.

⇒ Kopfhörer sind angeschlossen.

Bedienung des Radios:

Schwer hörbare Sendungen wegen Rauschen.

⇒ Antennenverbindungen sind falsch oder locker.

⇒ Die AM-Rahmenantenne ist zu nahe am System.

⇒ Die UKW-Antenne ist nicht richtig ausgestreckt und platziert.

Disk-Vorgänge:

Die Disk wird nicht abgespielt.

⇒ Die Disk ist umgekehrt eingesetzt. Setzen Sie die Disk mit der Beschriftungsseite nach oben weisend ein.

ID3-Tag an einer MP3-Disk kann nicht gezeigt werden.

⇒ Es gibt zwei Typen von ID3-Tag — Version 1 und Version 2. Diese Anlage kann nur die ID3-Tag Version 1 zeigen.

MP3-Gruppen und Stück werden nicht erwartungsgemäß abgespielt.

⇒ Die Wiedergabe-Reihenfolge wird bestimmt, wenn die Disk bespielt wird. Dies hängt von der Schreibanwendung ab.

Der Disk-Klang ist unterbrochen.

⇒ Die Disk ist zerkratzt oder schmutzig.

Das Disk-Fach öffnet oder schließt sich nicht.

⇒ Der Netzstecker ist nicht eingesteckt.

⇒ Kindersperre ist aktiv (siehe Seite 15).

Timer-Funktionen:

Täglich-Timer arbeitet nicht.

⇒ Die Anlage war bei Erreichen der Einschaltzeit bereits eingeschaltet. Der Timer arbeitet nur bei ausgeschalteter Anlage.

Wartung

Um beste Leistung mit der Anlage zu erzielen, halten Sie Ihre Disks und Mechanismen immer sauber.

Umgang mit Disks

• Beim Entnehmen einer Disk aus ihrer Hülle immer den Mittenhalter der Hülle leicht eindrücken und die Disk an den Rändern haltend herausheben.
• Berühren Sie nicht die glänzende Seite der Disk, und biegen Sie die Disk nicht.
• Setzen Sie die Disk nach der Verwendung in die Hülle zurück, um Verbiegen zu vermeiden.
• Achten Sie darauf, nicht die Oberfläche der Disk zu zerkratzen.
• Schützen Sie die Disk for direktem Sonnenlicht, extremen Temperaturen und Feuchtigkeit.

Zum Reinigen der Disk:

- Wischen Sie die Disk mit einem weichen Lappen gerade von der Mitte nach außen hin ab.

Reinigung der Anlage

• Flecken müssen mit einem weichen Lappen abgewischt werden. Bei schwerer Verschmutzung der Anlage einen Lappen mit wässriger, neutraler Spülmittellösung tränken, gut auswringen, die Anlage abwischen, und dann mit einem trockenen Lappen trockenwischen.
• Um Beeinträchtigung der Qualität der Anlage, Beschädigung, oder Abpellen der Lackierung zu vermeiden, auf folgendes achten:

– NICHT mit einem harten Tuch abwischen.

– NICHT gewaltsam abwischen.

– NICHT mit Lösungsmitteln wie Terpentin oder Benzol abwischen.

– NICHT flüchtige Substanzen wie etwa Insektensprays darauf sprühen.

– NICHT Gummi- oder Plastikteile längere Zeit in Berührung lassen.

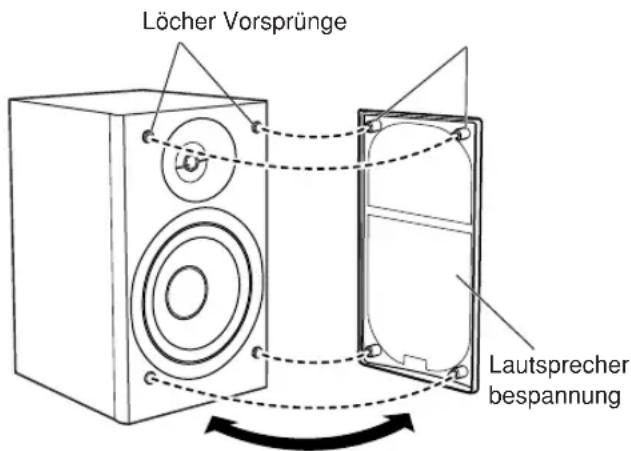

Zum Abnehmen der Lautsprecherbespannungen:

Löcher Vorsprünge Lautsprecher bespannung

Technische Daten

Verstärkersektion

Ausgangsleistung:

60 W (30 W +30 W) bei 6 Ω (10% Klirrfaktor)

Lautsprecher/Impedanz: 6 Ω – 16 Ω

Audioeingang AUX: 500 mV/50 k Ω (bei "AUX LVL 1")

250 mV/50 kΩ (bei “AUX LVL 2”)

125 mV/50 kΩ (bei "AUX LVL 3")

Tuner-Sektion

UKW-Abstimmbereich: 87,50 MHz — 108,00 MHz

AM- (MW-) Abstimmbereich: 522 kHz — 1 629 kHz

CD-Player-Sektion

Dynamikumfang: 88 dB

Signal-Rauschabstand: 93 dB

Gleichlaufschwankungen: Unmessbar

Lautsprecher

Lautsprechereinheiten: 10 cm Konus x 1 + 1,5 cm Kalotte x 1

Impedanz: 6 Ω

Abmessungen (ca.): 140 mm x 231 mm x 195 mm

(B/H/T)

Gewicht (ca.): je 1,7 kg

Mitgeliefertes Zubehör

Siehe Seite 3.

Allgemeines

Betriebsstromanforderungen: Wechselstrom 230 V, 50 Hz

Leistungsaufnahme: 60 W (im Betrieb)

11 W (bei Standby/Display ein)

0,95 W (bei Standby/Display aus)

Abmessungen (ca.): 165 mm x 231 mm x 328 mm

(B/H/T)

Gewicht (ca.): 4,1 kg

Teile-Index

Zur Verwendung der Tasten und Regler siehe betreffende Seiten.

Fernbedienung

Hauptgerät
Fernbedienungssensor

Technische gegevens.... 20

Dynamisch bereik: 88 dB

Stroomvereisten: 230 V, 50 Hz wisselstroom
