BEDIENUNGSANLEITUNG UXM55R JVC

Besteht aus CA-UXM55 und SP-UXM5.

Warnung, Achtung und sonstige Hinweise Mises en garde, précautions et indications diverses Waarschuwingen, voorzorgen en andere mededelingen

Achtung — (S)ANDBY/ON -Schalter!

Den Netzstecker aus der Steckdose ziehen, um die Stromversorgung vollkommen zu unterbrechen. Der Schalter OTANDBY/ON unterbrichtet in keiner Stellung die Stromversorgung vollkommen. Die Stromversorgung kann mit der Fernbedienung ein- und ausgeschaltet werden.

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen enlfernen und das Gehäuse nicht öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen.
  (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

Vorsicht: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden sollte das Gerät unter folgenden Bedingungen aufgestellt werden:

1 Vorderseite:

Hindernisfrei und gut zugänglich.

2 Seiten- und Rückwände

Hindernisfrei in allen gegebenen Abständen (s. Abbildung).

3 Unterseite:

Die Stellfläche muß absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Vorderansicht Seitenansicht

Face Côté

1. LASER-PRODUKT DER KLASSE 1
2. GEFAHR: Unsichtbare Laserstrahlung bei Öffnung und fehlerhafter oder beschädigter Spre. Direkten Kontakt mit dem Strahl vermeiden!

3. ACHTUNG: Das Gehäuse nicht öffnen. Das Gerät enthält keinerlei Teile, die vom Benutzer gewartet werden können. Überlassen Sie Wartungsarbeiten bitte qualifizierten Kundendienst-Fachleuten.

4. PRODUIT LASER CLASSE 1

5. ATTENTION: Radiation laser invisible quand l'appareil est ouvert ou que le verrouillage est en panne ou désactivé. Eviter une exposition directe au rayon.

6. ATTENTION: Ne pas ouvrir le couvercle du dessus. Il n'y a aucune pièce utilisable à l'intérieur. Laisser à un personnel qualifié le soin de réparer votre appareil.

7. KLASSE 1 LASERPRODUCT

8. GEVAARLIJK: Onzichtbare laserstraling wanneer open en de beveiliging faalt of uitgeschakeld is. Voorkom het direkt blootstaan aan de straal.
9. VOORZICHTIG: De bovenkap niet openen. Binnenin het toestel bevinden zich geen door de gebruiker te repareren onderdelen: laat onderhoud over aan bekwaam vakpersoneel.

Vielen Dank für Ihr Vertrauen in dieses JVC-Produkt.

Bevor Sie das Gerät in Betrieb nehmen, bitten wir Sie, die vorliegende Anleitung sorgfältig durchzulesen, um das Gerät optimal nutzen zu können. Bewahren Sie die Anleitung zur zukünftigen Bezugnahme gut auf.

Zu dieser Anleitung

Die Anleitung ist wie folgend konzipiert:

• Die Anleitung erläutert hauptsächlich die Bedienung der Tasten und Regler am Gerät. Sie können auch die Tasten der Fernbedienung benutzen, falls sie gleiche oder ähnliche Bezeichnungen (oder Symbole) wie das Gerät tragen.
  Falls die Bedienung der Fernbedienung anders als die des Geräts ist, wird dies ausdrücklich erläutert.
• Kernangaben und allgemeine Informationen, die für viele Funktionen gleich sind, werden an einer Stelle zusammengefaßt und nicht für jeden Vorgang wiederholt. Ein Beispiel: wir wiederholen nicht die Informationen zum Ein-/Ausschalten des Geräts, Einstellen der Lautstärke, Ändern der Klangeffekte o.ä., die im Abschnitt „Grundfunktionen“ auf Seite 9 und 10 erläutert sind.
• In der Anleitung werden die nachstehenden Symbole verwendet:

Gibt Warnhinweise und Vorsichtsmaßregeln zur Verhütung von Beschädigung, Bränden oder Elektroschocks.

Weist außerdem auf jegliche Bedienung hin, die eine optimale Geräteleistung beeinträchtigen könnte.

Gibt weitere Informationen und praktische Tips.

Vorsichtsmaßregeln

Aufstellung

• Stellen Sie das Gerät völlig eben und an einem trockenen Ort mit mäßiger Temperatur auf — zwischen 5°C und 35°C.
• Sorgen Sie für jederzeit ausreichende Belüftung, damit sich im Geräteinnern keine Wärme stauen kann.
• Achten Sie auf ausreichenden Abstand zwischen Gerät und Fernseher.
• Halten Sie die Lautsprecher fern vom Fernsehgerät, damit der Fernsehempfang nicht gestört wird.

Stellen Sie das Gerät NICHT in der Nähe von Wärmequellen auf oder an Orten, die direkter Sonneneinstrahlung, starker Staubentwicklung oder Vibrationen ausgesetzt sind.

Stromversorgung

Ziehen Sie den Netzstecker grundsätzlich durch Erfassen des eigentlichen Steckers ab; nicht am Kabel zerren.

Fassen Sie das Netzkabel NICHT mit nassen Händen an.

Kondensation

Unter den nachstehenden Bedingungen kann es zu Kondensation an der Linse im Gerät kommen:

• Nach Einschalten der Heizung im Zimmer
• In feuchten Räumen
- Nachdem das Gerät direkt von einem kalten an einen warmen Ort transportiert wurde
In solchem Fall kann es zu einer Betriebsstörung kommen. Lassen Sie das Gerät ein paar Stunden eingeschaltet, bis die Feuchtigkeit verdunstet ist. Ziehen Sie dann den Netzstecker ab, und stecken Sie ihn wieder ein.

Anderes

• Sollte einmal ein Metallgegenstand in das Gerät gefallen oder Flüssigkeit eingedrungen sein, müssen Sie das Gerät ausschalten und Ihren Händler um Rat fragen, bevor Sie irgendwelche weiteren Schritte unternehmen.
• Ziehen Sie den Netzstecker aus der Steckdose ab, wenn Sie vorhaben, das Gerät längere Zeit nicht zu benutzen.

Das Gerät darf NICHT zerlegt werden; es enthält keine vom Benutzer zu wartenden Teile.

Sollten einmal irgendwelche Probleme offenkundig sein, müssen Sie den Netzstecker abziehen und sich an Ihren Fachhändler wenden.

Positionen der Tasten und Regler 3

Frontseite 4

Fernbedienung 5

Bevor Sie beginnen 6

Auspacken 6

Einlegen der Batterien in die Fernbedienung...... 6

Anschlüsse 7

Grundfunktionen 9

Ein-/Ausschalten des Geräts 9

Einstellen der Uhrzeit 9

Verstellen der Lautstärke.... 10

Digital-Sound-Regelung 10

UKW- (FM) und MW-Empfang 11

Einstellen eines Senders.... 11

Speichern eines Senders.... 11

Abruf eines gespeicherten Senders .... 11

Empfang eines UKW-Senders mit RDS ...... 12

Ändern der RDS-Information 12

Suche eines Senders mit PTY-Code (PTY-Suche) .. 12

Wiedergabe von CDs.... 13

Einlegen einer CD 13

Grundfunktionen des CD-Betriebs 13

Programm.... 13

Zufallsfolge 14

Wiederholung 14

Anspielen aller Titel 14

Anzeige der Restspielzeit während Wiedergabe ..... 14

Abspielen von Tonbandkassetten 15

Einlegen einer Kassette 15

Tonbandwiedergabe 15

Auto-Reverse 15

Rückspulen/Schnellvorlauf 15

Aufnahme 16

Aufnahme auf eine Tonbandkassette 16

Benutzung der Timer 17

Einstellen des täglichen Timers 17

Aufnahme mit Timer 18

Einstellen des Schlummer-Timers 18

Erläuterung der PTY-Codes 19

Fehlersuche 20

Pflege 21

Technische Daten.... 22

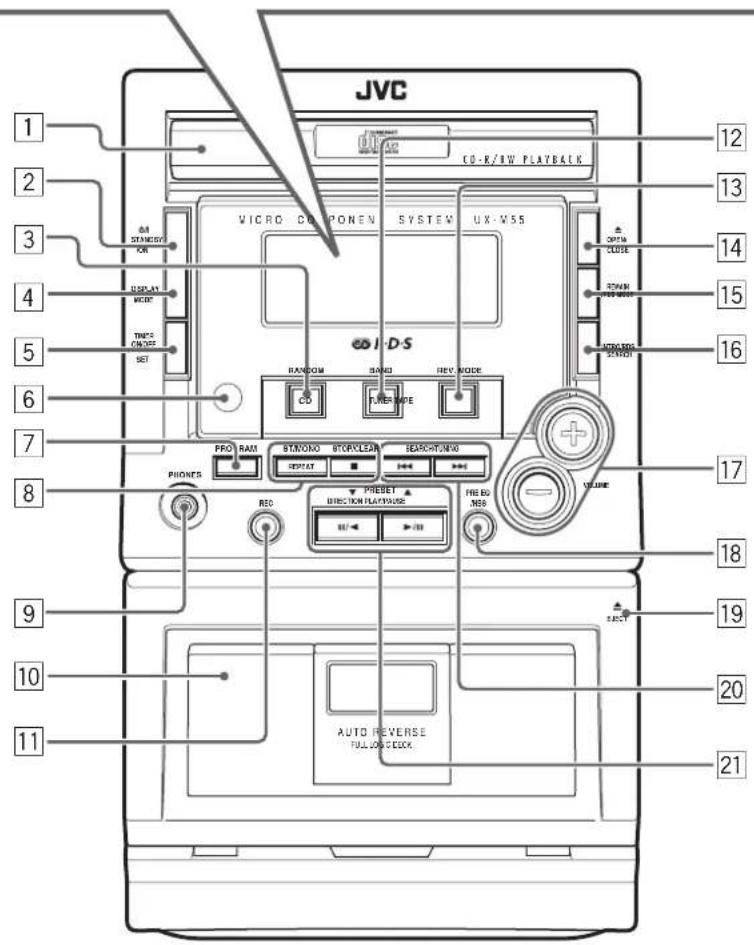

Machen Sie sich mit den Tasten und Reglern des Geräts vertraut.

Frontseite

Display ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ PROGRAM SLEEP HBS TOTAL REMAIN INTRO STEREO R·D·S ON OFF RANDOM ONE ALL REPEAT CD SYNC MHz kHz POP CLASSIC ROCK JAZZ TAPE REC II ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰

JVC 12 13 VICO COMPONENT SYSTEM UX-W55 OPEN CLOSE 400-AN MODE TIME'S OUTPUT SET I-D-S RANDOM SMO REV. MODE CPU TIMER.MPE PRO RAM STUDIO STORYCLEAN SEARCH/WHG PHONE5 REO PREFR directions FLAT/WAUSE FREE B6 NBB VOLUME AUTO REVERSE FULL LOAD CUCK. 17 18 19 20 21

Frontseite

Näheres siehe die in Klammer angegebene Seite.

1CD-Fach (13)

2 STANDBY/ON Taste (9) Schaltet das Gerät ein oder aus (Bereitschaftsmodus).

3CD/RANDOM Taste (13, 14) Zur Wahl des CD-Spielmodus. Startet oder stoppt die Wiedergabe mit Zufallsfolge im CD-Modus.

4DISPLAY MODE Taste (9, 17) Für die Anzeige der Uhrzeit oder Einstellung des Timers.

5 TIMER ON/OFF SET Taste (17) Aktiviert/Deaktiviert den Timer.

6 Fernbedienungssensor (5) Infrarotsensor für die Fernbedienung.

7PROGRAM Taste (9, 11, 13, 17) CD: Programmiert die Titelabspielfolge. Tuner: Speichern eines Senders. Uhr/Timer: Einstellung der Uhr/des Timers.

8REPEAT Taste (14) CD: Wiederholt einen Titel oder die ganze CD. ST/MONO Taste (11) Tuner: schaltet zwischen Stereo- und Monauralmodus um (nur im UKW-Bereich). ■ STOP/CLEAR Taste (13, 15) CD: hält die Wiedergabe an oder löscht das Programm. Tonband: hält die Wiedergabe oder Aufnahme an.

9 PHONES Buchse (10) Zum Anschließen der Kopfhörer.

[11]REC ● (Aufnahme) Taste (16) Schaltet auf Aufnahmebereitschaft.

12 TUNER/BAND Taste (11) Wählt den Tuner-Modus. Wählt im Tuner-Modus UKW (=FM) oder MW.

[13]TAPE/REV.MODE Taste (15) Für die Wahl des Tonbandmodus. Für die Wahl des Auto-Reverse-Modus.

14 ▲ OPEN/CLOSE Taste (13) Öffnet/schließt das CD-Fach.

15REMAIN/RDS MODE Taste (12, 14) CD: Zeigt während der Wiedergabe die verbleibende Zeit eines Titels bzw. einer CD oder die verstrichene Zeit einer CD an. Tuner (UKW): Zeigt die RDS-Information an.

16INTRO/RDS SEARCH Taste (12, 14) CD: startet oder stoppt die Titelanspiel-Wiedergabe. Tuner (UKW): wählt RDS-Suche.

17VOLUME +/- Tasten (10) Zum Einstellen der Lautstärke.

18 PRE EQ/HBS Taste (10) Wählt den gewünschten Sound-Modus. Schaltet den HBS-Effekt ein oder aus.

19▲ EJECT (15) Öffnet die Klappe des Kassettendecks.

20 |◀◀ / ▶▶SEARCH/TUNING Tasten (9, 11, 13, 15, 17) CD: Suche vorwärts/rückwärts oder Sprung zum Anfang des gegenwärtigen/vorigen/nächsten Titels. Tuner: Abstimmen auf eine höhere oder niedrigere Senderfrequenz oder Suchen von Sendern. Tonband: Schnellvorlauf/Rückspulen. Uhr/Timer: Einstellung von Stunden und Minuten.

21 DIRECTION II/◀ und ▶/II Tasten (15) Tonband: startet die Wiedergabe oder Aufnahme in der gewählten Laufrichtung. ▶/II PLAY/PAUSE Taste (13, 15) CD/Tonband: startet oder unterbricht die Wiedergabe. PRESET ▼ / ▲ Tasten (11) Tuner: Wählt einen Vorwahlsender.

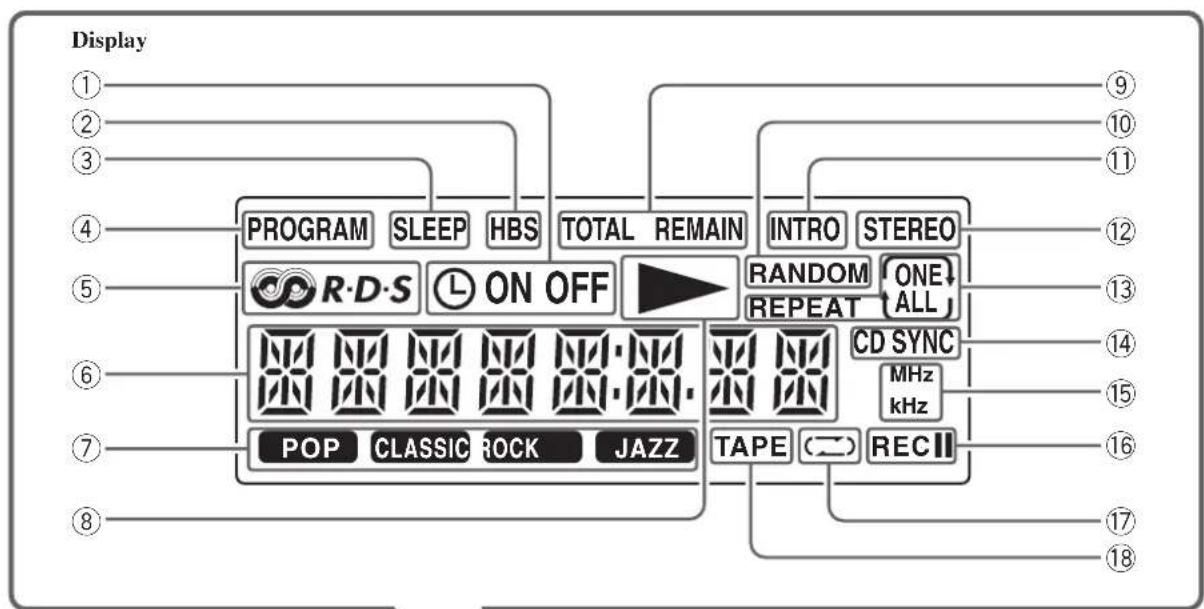

Display

① ON/OFF (Timer Ein/Aus) Anzeigen (17)

②HBS Anzeige (10)

③SLEEP Anzeige (18)

④PROGRAM Anzeige (11, 13)

⑤RDS Anzeige (12)

⑥Hauptanzeige

⑦Sound-Modus-Anzeigen (10) POP, CLASSIC, ROCK, JAZZ

⑧▶ (Wiedergabemodus) Anzeige (13, 15)

⑨TOTAL/REMAIN Anzeigen (14)

⑩RANDOM Anzeige (14)

⑪INTRO Anzeige (14)

⑫STEREO Anzeige (11)

⑬REPEAT ONE/ALL Anzeigen (14)

⑭CD SYNC (Synchronaufzeichnung) Anzeige (16)

⑮MHz/kHz (Frequenz) Anzeigen (11)

⑯ REC/Ⅲ (Aufzeichnung/Pause) Anzeigen (16)

⑰ (Bandlaufrichtung) Anzeige (15, 16)

⑱TAPE Anzeige (15)

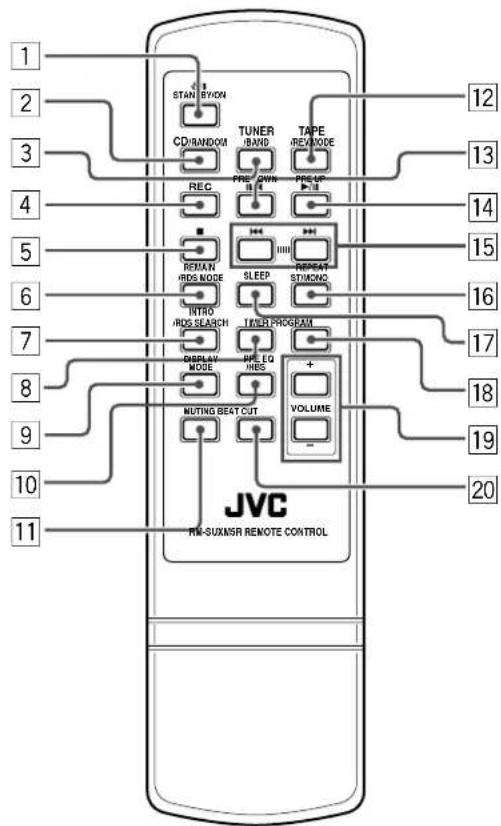

Fernbedienung

1 2 3 4 5 6 7 8 9 10 11 STAN BY/ON CD RANDOM TUNER BAND TAPE REVIEW REC PRE-OWN PRE-UP REMAIN RDS NODE SLEEP REPEAT STIMANC INTRO RDS SEARCH TENDER PROGRAM DISPLAY MODE RPL EQ HES VOLUME MUTING BEAT CUT JVC RM-SUX/ISR REMOTE CONTROL 12 13 14 15 16 17 18 19 20

JVC NIGRO COMPONENT SYSTEM MX-MSS RD-S FANION FANION MODE CD CNC 1000000 1000000 2500000 3500000 4500000 5500000 6500000 7500000 8500000 9500000 10500000 11500000 12500000 13500000 14500000 15500000 16500000 17500000 18500000 19500000 20500000 21500000 22500000 23500000 24500000 25500000 26500000 27500000 28500000 29500000 30500000 31500000 32500000 33500000 34500000 35500000 36500000 37500000 38500000 39500000 40500000 41500000 42500000 43500000 44500000 45500000 46500000 47500000 48500000 49500000 515.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1. 1. 2. 3. 4. 5. 6. 7. 8. 9. 12. 13. 14. 15. 16. 17. 18. 19. 22. 23. 24. 25. 26. 27. 28. 29. 32. 33. 34. 35. 36. 37. 38. 39. 42. 43. 44. 45. 46. 47. 48. 49. 52. 53. 54. 55. 56. 57. 58. 59. 62. 63. 64. 65. 66. 67. 68. 69. 72. 73. 74. 75. 76. 77. 78. 79. 82. 83. 84. 85. 86. 87. 88. 89. 92. 93. 94. 95. 96. 97. 98. 99. 122. PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFECTS & PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFESSIONAL SYSTEMS PROFRUTS & PROFRUTS & PROFRUTS & PROFRUTS & PROFRUTS & PROFRUTS & PROFRUTS & PROFRUTS & PROFRUTS & PROFRUTS & PROFRUTS & PROFRUTS & PROFRUTS & PROFRUTS & PROFRUTS & PROFRUTS & PROFRUTS & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT S & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFRUT T & | PROFUT T & | PROFUT T & | PROFUT T & | PROFUT T & | PROFUT T & | PROFUT T & | PROFUT T & | PROFUT T & | PROFUT T & | PROFUT T & | PROFUT T & | PROFUT T & | PROFUT T & | PROFUT T & | PROFUT T & | PROFUT T & | PROFUT T & |

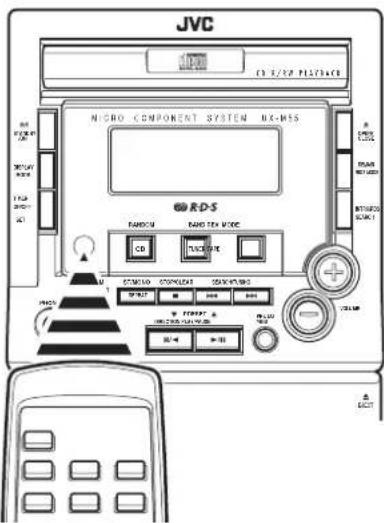

Die Fernbedienung wird beim Gebrauch auf den Fernbedienungssensor der Gerätefront gerichtet.

Fernbedienung

1 SANDBY/ON Taste
2CD/RANDOM Taste
3TUNER/BAND Taste
4REC Taste (Aufnahme)
5 ■ Taste
6REMAIN/RDS MODE Taste
7INTRO/RDS SEARCH Taste
8 TIMER Taste
9DISPLAY MODE Taste
10PRE EQ/HBS Taste
11MUTING Taste
Zur Unterbrechung bzw. Fortsetzung der Tonausstrahlung.
12 TAPE/REV.MODE Taste
13 PRE DOWN ▪/◀ Taste
14 PRE UP ▶/■ Taste
15|◀◀ / ▶▶▶| Tasten
16REPEAT ST/MONO Taste
17SLEEP Taste
Wählt die Zeitspanne bis zum selbsttätigen Ausschalten des Geräts.
18PROGRAM Taste
19VOLUME +/- Tasten
20BEAT CUT Taste
Unterdrückt Interferenzen während der Aufzeichnung von MW-Sendungen.

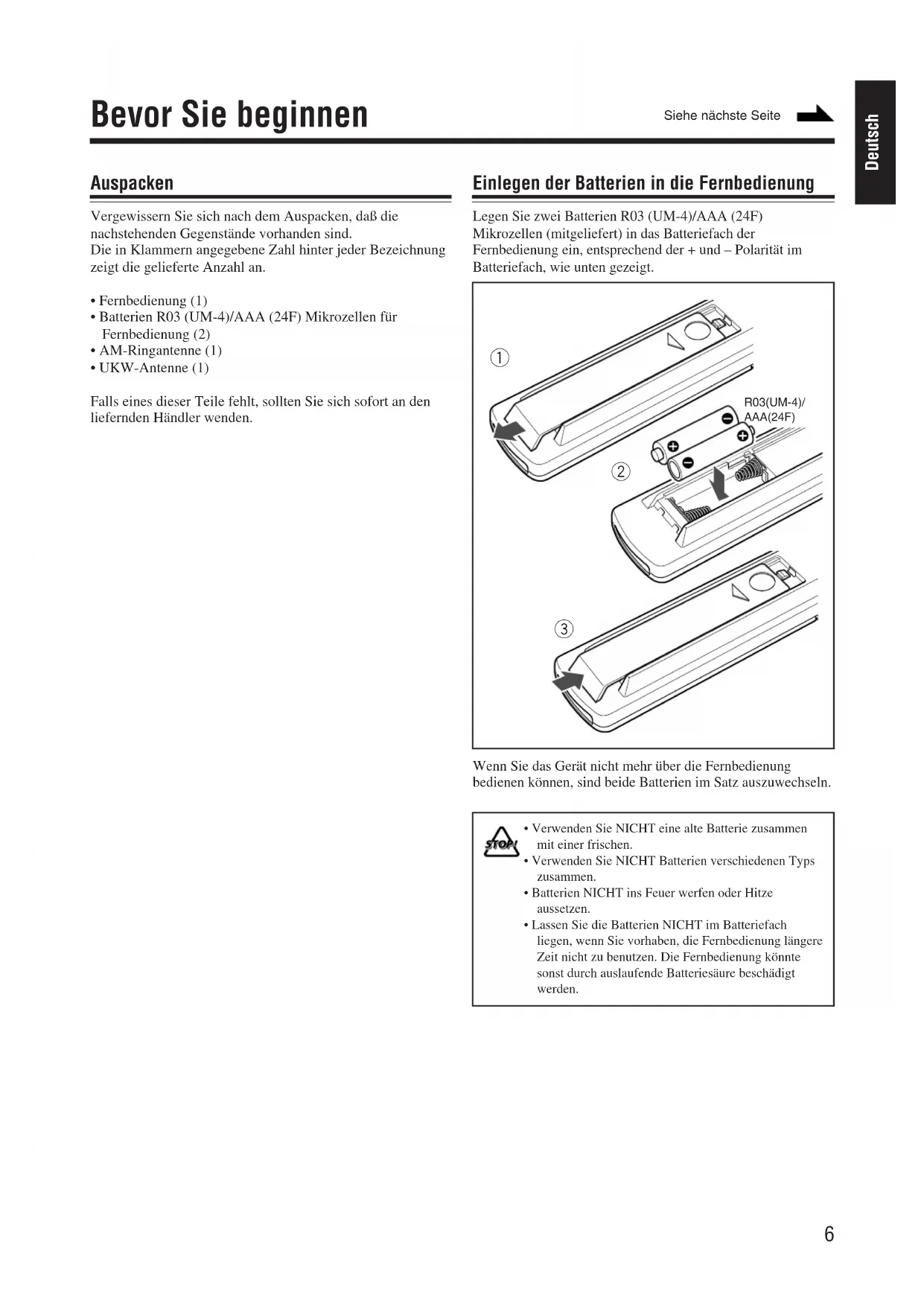

Auspacken

Vergewissern Sie sich nach dem Auspacken, daß die nachstehenden Gegenstände vorhanden sind.

Die in Klammern angegebene Zahl hinter jeder Bezeichnung zeigt die gelieferte Anzahl an.

• Fernbedienung (1)
- Batterien R03 (UM-4)/AAA (24F) Mikrozellen für Fernbedienung (2)
• AM-Ringantenne (1)
- UKW-Antenne (1)

Falls eines dieser Teile fehlt, sollten Sie sich sofort an den liefernden Händler wenden.

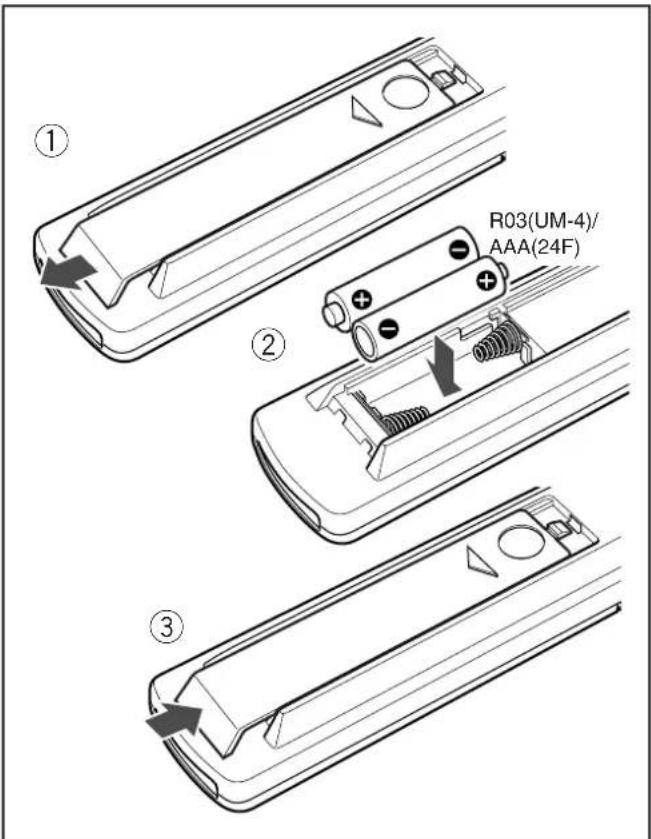

Einlegen der Batterien in die Fernbedienung

Legen Sie zwei Batterien R03 (UM-4)/AAA (24F)

Mikrozellen (mitgeliefert) in das Batteriefach der Fernbedienung ein, entsprechend der + und – Polarität im Batteriefach, wie unten gezeigt.

R03(UM-4)/ AAA(24F)

Wenn Sie das Gerät nicht mehr über die Fernbedienung bedienen können, sind beide Batterien im Satz auszuwechseln.

• Verwenden Sie NICHT eine alte Batterie zusammen mit einer frischen.
• Verwenden Sie NICHT Batterien verschiedenen Typs zusammen.
• Batterien NICHT ins Feuer werfen oder Hitze aussetzen.
• Lassen Sie die Batterien NICHT im Batteriefach liegen, wenn Sie vorhaben, die Fernbedienung längere Zeit nicht zu benutzen. Die Fernbedienung könnte sonst durch auslaufende Batteriesäure beschädigt werden.

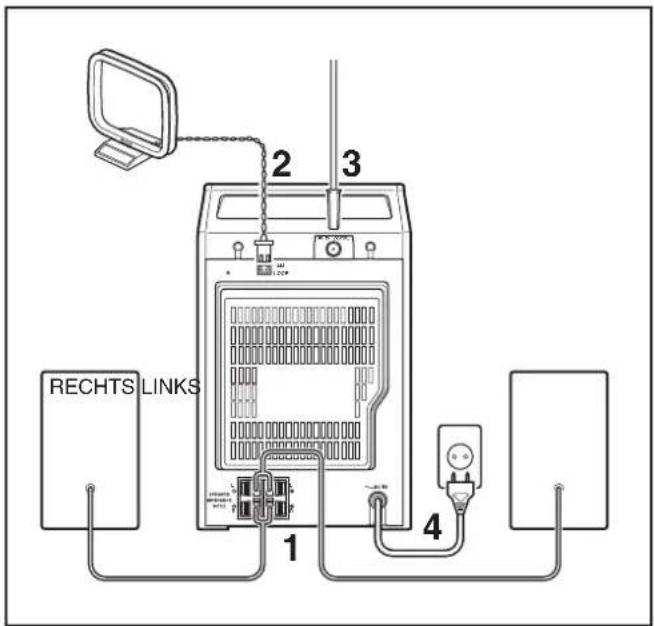

Anschlüsse

• Schließen Sie NIEMALS andere Komponenten an das Gerät an, während die Stromversorgung eingeschaltet ist.
• Schalten Sie die Stromversorgung erst ein, nachdem alle Anschlüsse hergestellt sind.

RECHTS LINKS 1 2 3 4

1 Schließen Sie die Lautsprecher an.

Schließen Sie den rechten Lautsprecher an die Klemmen „R“ an, wobei die rote Leitung an + und die schwarze Leitung an – zu klemmen ist.

Schließen Sie den linken Lautsprecher auf dieselbe Weise an die Klemmen „L“ an.

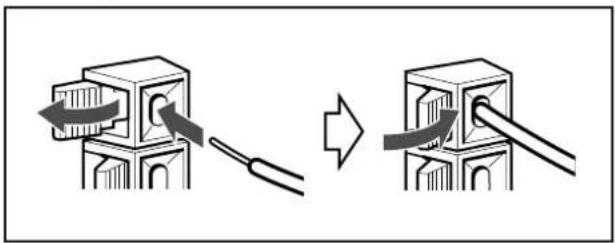

Klemmen Sie das blanke Drahtstück der Leitung wie unten dargestellt fest.

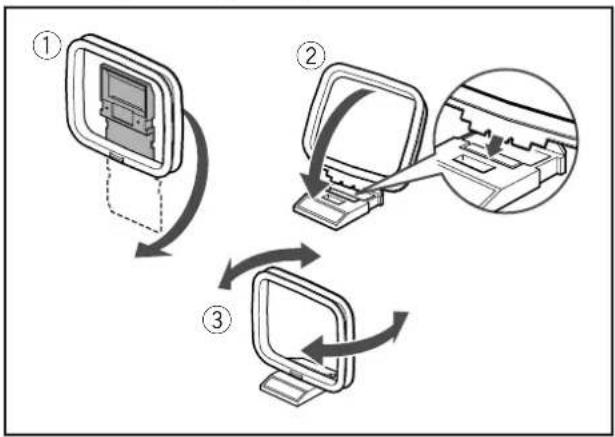

2 Schließen Sie die mitgelieferte AM-Ringantenne an die AM LOOP Klemme an.

Stellen Sie die Antenne vom Gerät entfernt so auf, daß sie die bestmögliche Empfangsqualität erbringt.


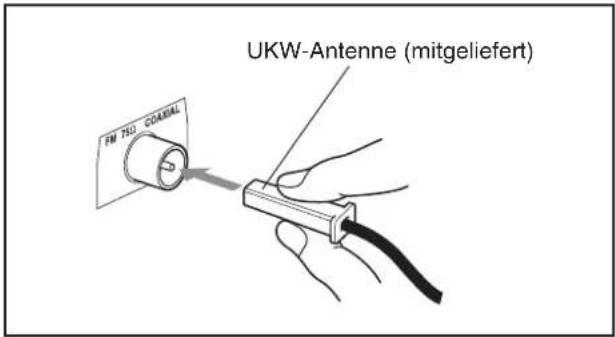

3 Schließen Sie die mitgelieferte UKW-Antenne an die FM 75Ω COAXIAL UKW-Buchse an.

Ziehen Sie die Antenne heraus, stellen Sie die Ausrichtung auf den bestmöglichen Empfang ein, und befestigen Sie die Antenne dann an der Wand o.ä.

FM HDI COABAL UKW-Antenne (mitgeliefert)

4 Schließen Sie das Netzkabel des Geräts erst dann an der Wandsteckdose an, nachdem alle anderen Anschlüsse hergestellt sind.

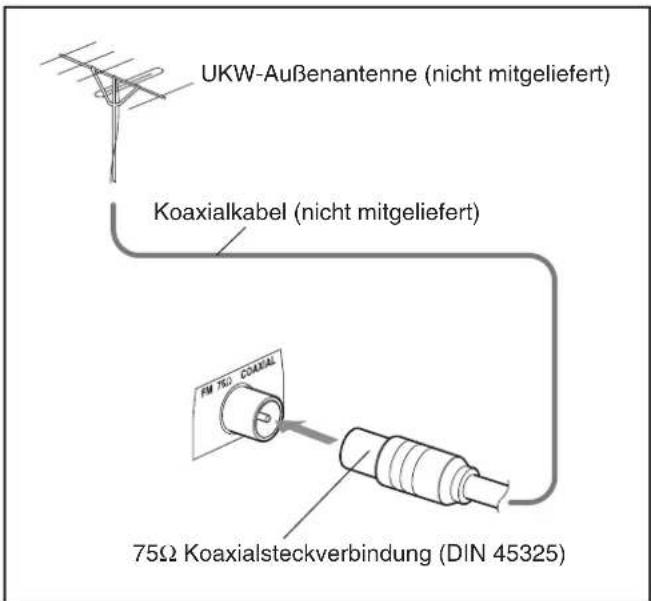

Anschließen einer UKW-Außenantenne

Statt der mitgelieferten UKW-Antenne können Sie auch eine UKW-Außenantenne anschließen, um die Empfangsqualität zu verbessern.

Schließen Sie eine 75Ω Antenne mit

Koaxialsteckverbeindung (DIN 45325) an die FM 75Ω

COAXIAL UKW-Buchse des Geräts an.

UKW-Außenanntenne (nicht mitgeliefert) Koaxialkabel (nicht mitgeliefert) FM 750 COAXIAL 75Ω Koaxialsteckverbindung (DIN 45325)

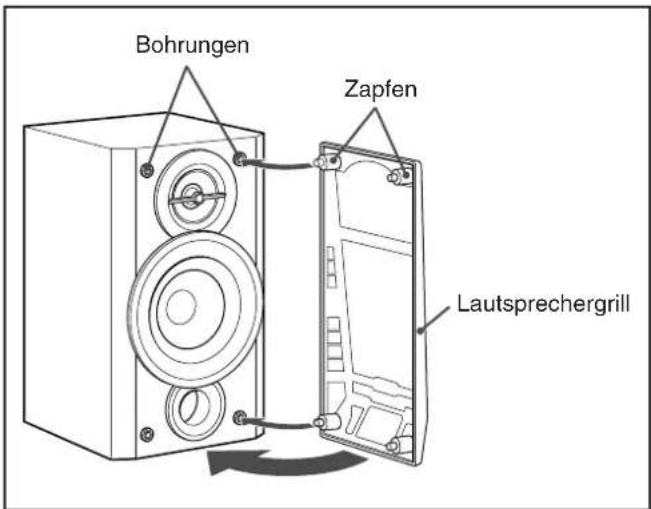

Abnehmen des Lautsprechergrills

Der Lautsprechergrill läßt sich wie nachstehend dargestellt abnehmen.

Bohrungen Zapfen Lautsprechergrill

Nehmen Sie den Lautsprechergrill ab, indem Sie mit den Fingern unter die Oberkante greifen und den Grill zu sich her ziehen. Zichen Sie dann auch die Unterkante heraus.

Bringen Sie den Lautsprechergrill an, indem Sie die Zapfen des Grills in die Bohrungen am Lautsprecher drücken.

Ein-/Ausschalten des Geräts

Einschalten des Geräts

Betätigen Sie OTANDBY/ON am Gerät oder an der Fernbedienung.

Das Gerät schaltet sich ein, und die zuletzt gewählte Einstellung wird wieder aktiviert.

Gerät STANDBY ON oder Fernbedienung STANDBY/ON

Ausschalten des Geräts (in den Bereitschaftsmodus)

Betätigen Sie OTANDBY/ON am Gerät oder an der Fernbedienung.

Die Uhrzeit wird angezeigt, falls sie bereits eingestellt ist.

Einstellen der Uhrzeit

Vor jeglicher Betätigung sollten Sie die eingebaute Uhr einstellen.

1 Drücken und halten Sie die PROGRAM-Taste gedrückt, wenn das Gerät im Bereitschaftsmodus ist, bis die Stundenanzeige zu blinken beginnt.

Wenn das Gerät eingeschaltet ist, drücken Sie auf DISPLAY MODE, um in den Uhrzeitmodus umzuschalten, und drücken und halten Sie auf PROGRAM.

2 Betätigen Sie |◀◀ oder ▶▶| um die Stunde festzusetzen, und dann auf PROGRAM.

Die Stundenanzeige beginnt zu blinken.

3 Betätigen Sie |◀◀ oder ▶▶| um die Minuten festzusetzen, und dann auf PROGRAM.

Die Uhr läuft jetzt normal.

Zum raschen Wechsel der Stunden- oder Minutenanzeige in Schritt 2 und 3 drücken und halten Sie ◀◀◀ oder ▶▶▶ gedrückt.

Zur Wahl des 12-Stunden- oder 24-Stunden-Anzeigemodus

Halten Sie im Bereitschaftsmodus ■ gedrückt, und betätigen Sie mehrmals PROGRAM am Gerät.

Bei jeder Betätigung von PROGRAM springt die Anzeige zwischen dem 12-Stunden-Modus und dem 24-Stunden-Modus um.

Im 12-Stunden-Modus bedeutet „AM 12:00“ Mitternacht und „PM 12:00“ Mittag.

Überprüfen der Uhrzeit bei eingeschaltetem Gerät

Drücken Sie auf DISPLAY MODE. Die Uhrzeit wird bis zum Betätigen einer beliebigen Taste angezeigt.

Ändern der Uhrzeit

Führen Sie die Schritte 1 bis 3 oben aus.

Hinweis:

Bei einem Stromausfall oder wenn das Netzkabel abgezogen wurde, wird die Uhr auf „00:00“ (blinkend) zurückgesetzt. In solchem Fall müssen Sie die Uhrzeit von neuem einstellen.

Verstellen der Lautstärke

Drücken Sie auf VOLUME + oder VOLUME –, um die Lautstärke anzuheben bzw. zu verringern.

Die Lautstärke kann in 41 Schritten zwischen „VOL MIN“ (Minimum) und „VOL MAX“ (Maximum) verstellt werden.

Zum raschen Anheben oder Verringern der Lautstärke drücken und halten Sie VOLUME + oder VOLUME – gedrückt.

Hinweis:

Sie können die Lautstärke nur bei eingeschaltetem Gerät einstellen.

Zum Unterbrechen des Tons

Betätigen Sie MUTING auf der Fernbedienung.

Am Display erscheint „MUTING“, und die Wiedergabe wird nun ohne Ton fortgesetzt.

Zum Wiederherstellen des Tons drücken Sie wieder auf MUTING oder erhöhen/senken die Lautstärke.

Für stilles Musikhören

Schließen Sie Kopfhörer an die PHONES Buchse an. Die Lautsprecher geben dann keinen Ton ab. Vergessen Sie nicht, vor dem Aufsetzen der Kopfhörer die Lautstärke zu senken.

Schalten Sie das Gerät nicht aus (auf Bereitschaft), solange die Lautstärke auf einen hohen Pegel gestellt ist. Andernfalls könnten Sie beim nächsten Einschalten des Geräts oder Aktivieren einer Tonquelle durch den plötzlichen Tondruck Gehörschäden erleiden und/oder die Lautsprecher beschädigen.

Digital-Sound-Regelung

Die digitale Klangregelungsfunktion des Geräts mit vier voreingestellten Equalizer-Einstellungen macht spezielle Klangeffekte (als Sound-Modi wählbar) in Anpassung an den Musiktyp möglich.

Außerdem können Sie den HBS-Effekt (Hyper Bass Sound) aktivieren, um somit durch Hervorhebung der niedrigeren Frequenzen kraftvolle Bässe wirksam zu machen.

Wahl des gewünschten Sound-Modus

Betätigen Sie mehrmals PRE EQ/HBS. Mit jedem Tastendruck wechseln die Sound-Modi wie folgend:

POP: Hervorhebung von Gesangsstimmen und Klang mittlerer Frequenzen

CLASSIC: Üppingerer Klang mit feinen Höhen und fülligen Bässen

ROCK: Kraftvoller Sound mit verstärkten Höhen und Bässen JAZZ: Betonte niedrigere Frequenzen für jazzartige Musik FLAT: Equalizer-Effekte bleiben unterdrückt

Ein- und Ausschalten des HBS-Effekts

Betätigen und halten Sie PRE EQ/HBS gedrückt, bis am Display „HBS ON“ oder „HBS OFF“ erscheint. Wenn der HBS-Effekt eingeschaltet ist, leuchtet am Display die HBS-Anzeige.

Einstellen eines Senders

1 Drücken Sie bei eingeschaltetem Gerät auf TUNER/BAND, um den Tuner-Modus zu wählen. Das Gerät sucht den zuletzt eingestellten Sender auf (entweder auf UKW oder MW).

2 Betätigen Sie TUNER/ BAND, um den Wellenbereich UKW oder MW zu wählen. Mit jedem Tastendruck wird zwischen UKW und MW umgeschaltet.

3 Drücken und halten Sie mindestens 1 Sekunde lang |◀◀ oder ▶▶| gedrückt. Das Gerät beginnt nun mit der Sendersuche und hält an, wenn ein Sender mit ausreichender Signalstärke aufgefunden wurde. Falls ein Programm in Stereo ausgestrahlt wird, leuchtet die STEREO-Anzeige.

Zum Abbrechen der Sendersuche drücken Sie auf ◀◀ oder ▶▶.

Wenn Sie wiederholt kurz auf |◀◀ oder ▶▶| tippen, wechselt die Frequenz schrittweise.

Für besseren UKW-Empfang

Wenn ein UKW-Stereoprogramm nur undeutlich oder gestört empfangen wird, können Sie mit der REPEAT ST/MONO Taste auf monauralen Empfang umschalten. Im Display erlischt die STEREO Anzeige.

Schalten Sie wieder auf Stereoempfang, indem Sie erneut die REPEAT ST/MONO Taste betätigen; im Display leuchtet die STEREO Anzeige auf.

Speichern eines Senders

Es können bis zu 20 UKW- und 20 MW-Sender abgespeichert werden.

Hinweis:

Die folgenden Schritte müssen binnen einer beschränkten Zeit ausgeführt werden. Falls die Einstellung vor dem Abschluß automatisch abgebrochen wird, sollten Sie noch einmal mit Schritt 1 beginnen.

1 Stimmen Sie auf einen Sender ab, der gespeichert werden soll. Siehe „Einstellen eines Senders“ links.

2 Drücken Sie auf PROGRAM.

Die PROGRAM Anzeige und „00“ auf dem Display beginnen zu blinken.

3 Drücken Sie auf PRESET ▼ oder ▲ (oder PRE DOWN II/◀ oder PRE UP ▶/II auf der Fernbedienung), um die gewünschte Speichernummer festzulegen.

4 Zum Abspeichern weiterer Sender wiederholen Sie die Schritte 1 bis 3 und geben dabei für jeden Sender eine andere Speichernnummer vor.

Hinweis:

Wenn ein neuer Sender gespeichert wird, der unter derselben Speichernummer abgelegte Sender gelöscht. (Die Frequenz des neuen Senders ersetzt die bisher abgespeicherte Frequenz.)

Abruf eines gespeicherten Senders

1 Betätigen Sie TUNER/BAND, um in den Tuner-Modus zu schalten.

2 Betätigen Sie TUNER/BAND, um den Wellenbereich UKW oder MW zu wählen.

3 Drücken Sie auf PRESET ▼ oder ▲ (oder PRE DOWN II/◀ oder PRE UP ▶/II auf der Fernbedienung), um die gewünschte Speichernummer festzulegen.

Mit RDS (Radio Data System) können UKW-Sender zusätzliche Signale zusammen mit den eigentlichen Programmsignalen ausstrahlen. UKW-Sender mit RDS können z.B. den Sendernamen und Informationen zur Art des Programm senden, wie z.B. Sport oder Musik. Wenn Sie auf einen UKW-Sender abgestimmt haben, der ein RDS-Signal ausstrahlt, leuchtet die RDS-Anzeige auf. Das Gerät die nachstehenden Arten von RDS-Signalen empfangen.

Zeigt den üblichen Sendernamen an.

PTY (Program Type):

Zeigt die Art des Programms an.

RT (Radio Text):

Zeigt vom Sender ausgestrahlte Textmeldungen an.

Mehr über RDS

• Manche UKW-Sender strahlen kein RDS-Signal aus.
  • Die einzelnen UKW-Sender mit RDS-Signal bieten verschiedene RDS-Dienste. Nähere Angaben zu den RDS-Diensten Ihrer Region erhalten Sie bei den örtlichen Rundfunkanstalten.
• RDS funktioniert zuweilen nicht wie erwartet, falls der empfangene Sender das Signal nicht korrekt ausstrahlt, oder falls die Signalstärke nicht ausreicht.

Ändern der RDS-Information

Während Sie einen UKW-Sender mit RDS hören, können Sie die zugehörige RDS-Information vom Display ablesen.

Drücken Sie auf REMAIN/RDS MODE.

Mit jedem Tastendruck wechselt die Anzeige wie folgend:

Falls ein Sender kein PS-, PTY- oder RT-Signal ausstrahlt Auf dem Display erscheint die Meldung „NO PS“, „NO PTY“ bzw. „NO TEXT“.

Zu den dargestellten Zeichen

Wenn ein PS-, PTY- oder RT-Signal angezeigt wird:
– Das Display stellt nur Großbuchstaben dar.
– Das Display kann keine Akzentzeichen darstellen. Der Buchstabe „A“ z.B. kann für ein „A“ mit Akzent stehen, z.B. „Á, Â, Ã, À, Ä und “.

Suche eines Senders mit PTY-Code (PTY-Suche)

Einer der Vorteile von RDS ist, daß Sie eine bestimmte Art von Programm durch Vorgabe des entsprechenden PTY-Codes (Programmtyp) aufsuchen lassen können.

Erläuterungen der einzelnen PTY-Codes finden Sie unter „Erläuterung der PTY-Codes“ auf S. 19.

Hinweis:

Die folgenden Schritte müssen binnen einer beschränkten Zeit ausgeführt werden. Falls die Einstellung vor dem Abschluß automatisch abgebrochen wird, sollten Sie noch einmal mit Schritt 1 beginnen.

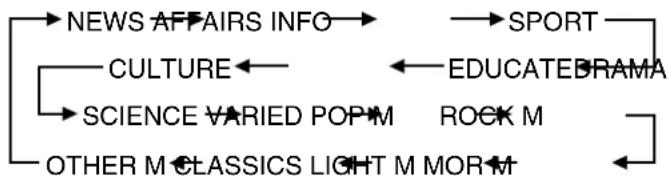

1 Drücken Sie auf INTRO/RDS SEARCH, bis der gewünschte PTY-Code auf dem Display erscheint.

Mit jedem Tastendruck wechselt die Anzeige des PTY-Codes wie folgend:

2 Drücken Sie auf |◀◀ oder ▶▶.

Der Tuner beginnt nun mit der Sendersuche, hält an, wenn ein Sender mit dem gewählten PTY-Code aufgefunden wurde und stimmt auf diesen Sender ab.

Falls kein entsprechendes Programm gefunden wurde, schaltet der Tuner auf den zuletzt eingestellten Sender zurück.

Zum vorzeitigen Abbruch des Suchlaufs in Schritt 2 drücken Sie auf INTRO/RDS SEARCH.

Mit diesem Gerät können Audio-CDs und CD-R/RW-Discs abgespielt werden.

Einlegen einer CD

1 Drücken Sie auf CD/ RANDOM, um in den CD- Modus umzuschalten.

2 Betätigen Sie ▲ OPEN/CLOSE. Der CD-Teller fährt aus.

3 Legen Sie eine CD mit der bedruckten Seite nach oben ein.

4 Betätigen Sie ▲ OPEN/CLOSE; das CD-Fach schließt sich. Die Gesamtzahl der Titel und die Spielzeit der CD erscheinen auf dem Display.

Grundfunktionen des CD-Betriebs

1 Betätigen Sie ▶/II um die Wiedergabe zu starten.

Die ▶ Anzeige leuchtet auf, und die Titelnummer und verstrichene Spielzeit des gegenwärtigen Titels erscheinen auf dem Display.

2 Betätigen Sie ■ um die Wiedergabe zu stoppen.

Pauseschaltung der Wiedergabe

Betätigen Sie ▶/II. Die ▶ Anzeige und die Spielzeit blinken nun.

Betätigen Sie noch einmal ▶/II, um die Wiedergabe fortzusetzen.

Wahl eines bestimmten Titels

Betätigen Sie mehrmals ◀◀◀ oder ▶▶▶, bis der gewünschte Titel auf dem Display erscheint.

Suche einer bestimmten Passage während der Wiedergabe

Drücken und halten Sie ◀◀◀ oder ▶▶▶ gedrückt, bis die gesuchte Passage erscheint.

Programm

Vor dem Wiedergabebeginn kann die Abspielfolge der Titel geändert werden. Sie können bis zu 60 Titel in einem Programm zusammenfassen.

1 Drücken Sie im Stoppmodus auf PROGRAM.

Die PROGRAM Anzeige beginnt zu blinken.

2 Betätigen Sie mehrmals |◀◀ oder ▶▶|, um den gewünschten Titel zu wählen.

Die gegenwärtige Programmnummer beginnt zu blinken.

3 Drücken Sie auf PROGRAM, um den gewählten Titel zu speichern.

Auf dem Display erscheinen „00“ und die nächste Programmnummer.

4 Wiederholen Sie Schritte 2 und 3, um weitere Titel zu speichern.

Hinweis:

Es können nicht mehr als 60 Titel programmiert werden. Falls Sie mehr zu programmieren versuchen, blinkt am Display „FULL“.

Kontrolle der Programmfolge

Drücken Sie im Stoppmodus mehrmals auf PROGRAM.

Die Programmnummer und die Titelnummer werden nacheinander angezeigt.

Änderung des Programms

Drücken Sie mehrmals auf PROGRAM, um die Nummer des zu ändernden Programms zu wählen, und wiederholen Sie dann die Schritte 2 und 3 oben.

Abspielen der programmierten Titel

Betätigen Sie ▶/II.

- Während Programmwiedergabe können Sie auch auf I◀◀ oder ▶▶1 drücken, um einen bestimmten Titel im Programm auszuwählen.

- Wenn Sie während der Programmwiedergabe auf REPEAT ST/MONO drücken, wird der gegenwärtige Titel oder alle programmierten Titel wiederholt abgespielt.

Löschen des Programms

Drücken Sie im Stoppmodus auf ■. Auf dem Display erlischt PROGRAM.

Das gespeicherte Programm wird auch gelöscht, sobald Sie das CD-Fach öffnen.

Zufallsfolge

Alle Titel können auch in zufälliger Reihenfolge wiedergegeben werden.

Drücken Sie vor oder während der Wiedergabe auf CD/RANDOM.

Die RANDOM Anzeige leuchtet auf.

Zum Verlassen des Wiedergabemodus drücken Sie noch einmal auf CD/RANDOM. Die RANDOM Anzeige erlischt.

Hinweise:

• Wenn Sie während Wiedergabe in Zufallsfolge die REPEAT ONE Funktion aktivieren, wird der Zufallswiedergabe-Modus aufgehoben.
• Im Programmwiedergabemodus kann die Zufallswiedergabefunktion nicht aktiviert werden.

Wiederholung

Der gegenwärtige Titel oder die ganze CD kann wiederholt abgespielt werden.

Drücken Sie mehrmals auf REPEAT ST/MONO, um einen der nachstehenden Wiederholungs-

Wiedergabemodi zu wählen:

REPEAT ONE: Wiederholt den gegenwärtigen Titel. REPEAT ALL: Wiederholt die ganze CD.

Der gegenwärtige Titel oder die ganze CD wird so lange wiederholt abgespielt, bis Sie ■ betätigen.

Zum Verlassen des Wiederholungs-Wiedergabemodus drücken Sie mehrmals auf REPEAT, bis die REPEAT ST/MONO Anzeige erlischt.

Hinweis:

Wenn Sie im REPEAT ONE Wiedergabemodus die Zufallswiedergabefunktion aktivieren, wird der Wiederholungs-Wiedergabemodus aufgehoben.

Anspielen aller Titel

Sie können auch ein automatisches Anspielen der ersten paar Sekunden jedes Titels anweisen.

Drücken Sie auf INTRO/RDS SEARCH.

Die INTRO Anzeige leuchtet auf dem Display. Die ersten 10 Sekunden jedes Titels werden nun der Reihe nach abgespielt.

Zum Verlassen des Anspielmodus drücken Sie noch einmal auf INTRO/RDS SEARCH. Die INTRO Anzeige erlischt.

Die Anspielfunktion ist auch in den Modi Programmwiedergabe, Zufallswiedergabe und Wiederholungs-Wiedergabe verfügbar.

Anzeige der Restspielzeit während Wiedergabe

Während der Wiedergabe kann auch die verbleibende Spielzeit des gegenwärtigen Titels bzw. der CD und die verstrichene Zeit des gegenwärtigen Titels bzw. der CD angezeigt werden.

Drücken Sie mehrmals auf REMAIN/RDS MODE, um einen der nachstehenden Zeitanzeigemodi zu wählen:

REMAIN: Zeigt die verbleibende Zeit des gegenwärtigen Titels an.

TOTAL REMAIN: Zeigt die verbleibende Zeit der CD an. TOTAL: Zeigt die verstrichene Zeit der CD an.

Keine Anzeige: Zeigt die verstrichene Zeit des gegenwärtigen Titels an.

Abspielen von Tonbandkassetten

Hinweis:

Verwenden Sie nur Tonbandkassetten des Typs I.

Die Verwendung von Kassetten mit mehr als 120 Minuten Spielzeit ist nicht zu empfehlen, da die Klangqualität damit oft verschlechtert wird und solche Tonbänder leicht zwischen Andruckrolle und Tonwelle hängen bleiben.

Einlegen einer Kassette

1 Drücken Sie auf ▲ EJECT, um die Klappe des Kassettendecks zu öffnen.

2 Legen Sie eine bespielte Kassette mit der Öffnungsseite nach unten ein.

3 Schließen Sie die Klappe des Kassettendecks. Auf dem Display erscheint TAPE.

Tonbandwiedergabe

1 Betätigen Sie TAPE/REV.MODE.
2 Wählen Sie mittels II/◀ oder ▶/II die Wiedergabelaufrichtung.

Die Wiedergabe beginnt. Im Display erscheint „PLAY“, und die Anzeige läuft in der gegenwärtigen Bandlaufrichtung.

3 Betätigen Sie ■, um die Wiedergabe abzubrechen.

Pauseschaltung der Wiedergabe

Betätigen Sie die zuletzt gewählte Taste Ⅱ/◀ oder ▶/Ⅱ. Im Display erscheint „PAUSE“.

Wenn Sie statt der zuletzt gewählten die entgegengesetzte Taste betätigen, beginnt die Wiedergabe in der entgegengesetzten Bandlaufrichtung.

Setzen Sie die Wiedergabe fort, indem Sie noch einmal auf II/◀ oder ▶/II drücken.

Auto-Reverse

Wählen Sie den gewünschten Wiedergabemodus durch mehrmaliges Betätigen der TAPE/REV.MODE Taste.

二: Wiedergabe von nur einer Tonbandspur.
二): Wiedergabe beider Tonbandspuren nacheinander.
(二): Wiedergabe beider Tonbandspuren im fortgesetzten Wechsel bis zu 10 mal, oder bis Sie ■ betätigen.

Rückspulen/Schnellvorlauf

1 Drücken Sie auf ◀◀◀ oder ▶▶◀, um das Band schnell vor- oder zurückzuspulen. Auf dem Display erscheint „REW“ oder „FF“.

2 Drücken Sie auf ■, um den Schnellvorlauf/Rückspulvorgang zu stoppen.

Das Tonband hält am Ende des Rückspulvorgangs oder Schnellvorlaufs automatisch an.

WICHTIG:

• Der Aufnahmepegel wird automatisch eingestellt und bleibt unabhängig vom Lautstärkepegel. Während der Aufzeichnung können Sie also unbesorgt die Lautstärke regulieren, ohne damit die Aufnahme zu beeinträchtigen.
• Während der Aufzeichnung können Sie Sound-Modi und/oder den HBS-Sound-Effekt aus den Lautsprechern hören. Der Ton wird allerdings ohne diese Effekte aufgezeichnet (siehe Seite 10).
• Falls eine fertiggestellte Aufzeichnung übermäßig viel Rauschen oder Statik aufweist, steht das Gerät möglicherweise zu nahe an einem Fernsehgerät. Stellen Sie das Gerät weiter weg vom Fernsehgerät auf.
• Verwenden Sie für Aufnahmen nur Tonbandkassetten des Typs I.
  • Die Verwendung von Kassetten mit mehr als 120 Minuten Spielzeit ist nicht zu empfehlen, da die Klangqualität damit oft verschlechtert wird und solche Tonbänder leicht zwischen Andruckrolle und Tonwelle hängen bleiben.

Aufnahmeschutz

Tonbandkassetten haben am Rücken zwei Lamellen, womit sich das unbeabsichtigte Löschen oder Aufnehmen verhindern läßt.

Entfernen Sie diese Lamellen, um die enthaltene Aufnahme zu schützen.

Wenn Sie eine solchermaßen geschützte Kassette wieder neu bespielen wollen, müssen Sie die Öffnungen mit Klebeband abdecken.

Aufnahme auf eine Tonbandkassette

1 Legen Sie eine bespielbare Kassette in das Kassettendeck ein.

2 Betätigen Sie mehrmals die TAPE/REV.MODE Taste, um entweder auf eine Spur oder auf beide Spuren aufzunehmen.

=: Aufnahme auf nur eine Spur

→: Aufnahme auf beide Spuren

Hinweis:

Wenn Sie zählen, sollten Sie sich vorher vergewissern, daß auf beiden Bandspuren keine wichtigen Aufnahmen gespeichert sind.

3 Drücken Sie auf CD/ RANDOM oder TUNER/ BAND, um die gewünschte Aufnahmetonquelle zu wählen.

4 Bereiten Sie die Aufnahmetonquelle vor.

- Für gleichzeitige Aufnahme von einer CD Legen Sie die CD ein (siehe Seite 13).

• Um mit der Aufnahme ab einem gewünschten Titel zu beginnen: Wählen Sie im Stoppmodus den Titel, indem Sie mehrmals auf ◀◀◀ oder ▶▶▶1 drücken.
• Um mit der Aufnahme ab einer gewünschten Stelle zu beginnen: Spielen Sie die CD, und schalten Sie durch Betätigen der ▶/■ Taste auf Pause.

- Für Aufnahme einer Radiosendung Stellen Sie den gewünschten Sender ein (siehe Seite 11).

5 Drücken Sie auf REC.

„REC“ wird angezeigt. Die TAPE REC-Anzeige und „II“ leuchten auf, und die Anzeige der Aufzeichnungsrichtung blinkt.

6 Wählen Sie mittels II/◀ oder ▶/II die Aufnahmelaufrichtung, während die Anzeige der Aufnahmelaufrichtung blinkt.

Die Aufzeichnung beginnt nun. „II“ erlischt. Die TAPE REC-Anzeige im Display bleibt an. Beim Aufzeichnen einer CD leuchtet auch die CD-SYNC-Anzeige auf.

Zum Abbrechen der Aufzeichnung drücken Sie auf ■. Die gewählte Aufnahmetonquelle spielt allerdings weiter.

Hinweise:

• Während der Aufzeichnung können Sie nicht auf Pause schalten oder eine andere Tonquelle hören. Auf dem Display erscheint „REC ON“.
• Auch nach beendeter Wiedergabe der CD wird die Aufnahme bis zum Ende des Kassettenbands fortgesetzt bzw. bis Sie die ■ Taste betätigen.

Verwendung der BEAT CUT Funktion

Beim Aufzeichnen von MW-Sendungen können Interferenzen auftreten. In solchem Fall sollten Sie auf die BEAT CUT Taste der Fernbedienung drücken, um die bessere Interferenzunterdrückungsposition „BEAT 01“ oder „BEAT 02“ zu wählen.

Es stehen drei Timer zur Verfügung – täglicher Timer, Aufnahme-Timer und Schlummer-Timer.

Vor dem Gebrauch der Timer müssen Sie die eingebaute Uhr stellen (siehe Seite 9).

Einstellen des täglichen Timers

Mit dem täglichen Timer können Sie sich von Ihrer Lieblingsmusik oder einem Radioprogramm wecken lassen.

So funktioniert der tägliche Timer

Zur vorgegebenen Einschaltzeit schaltet sich das Gerät automatisch ein, stellt die vorgegebene Lautstärke ein und gibt die vorgegebene Tonquelle wieder (Radio oder CD). Zur vorgegebenen Ausschaltzeit schaltet sich das Gerät wieder selbsttätig aus (in den Bereitschaftsmodus).

Die Timer-Einstellung bleibt im Speicher, bis sie geändert wird.

Hinweis:

Die folgenden Schritte müssen binnen einer beschränkten Zeit ausgeführt werden. Falls die Einstellung vor dem Abschluß automatisch abgebrochen wird, sollten Sie noch einmal mit Schritt 1 beginnen.

1 Drücken Sie so lange auf DISPLAY MODE, bis auf dem Display „ON“ zu blinken beginnt; betätigen Sie danach PROGRAM. Die Stundenanzeige blinkt nun.

2 Drücken Sie auf ◀◀◀ oder ▶▶!, um die Stunden-Einschaltuhrzeit vorzugeben, und betätigen Sie dann PROGRAM. Die Minutenanzeige beginnt zu blinken.

3 Drücken Sie auf |◀◀ oder ▶▶!, um die Minuten-Einschaltuhrzeit vorzugeben, und betätigen Sie dann PROGRAM. Nun beginnt wieder „⑩N“ zu blinken.

4 Drücken Sie auf DISPLAY MODE, so daß auf dem Display „OFF“ zu blinken beginnt; betätigen Sie danach PROGRAM. Die Stundenanzeige blinkt nun.

5 Geben Sie auf gleiche Weise wie in Schritt 2 und 3 die Ausschaltuhrzeit des Timers vor.

6 Drücken Sie auf DISPLAY MODE, so daß auf dem Display „TUNER“, „TAPE“, „CD“ oder „REC TU“ erscheint; betätigen Sie danach PROGRAM.

7 Drücken Sie auf |◀◀ oder ▶▶, um die gewünschte Tonquelle zu wählen, und betätigen Sie dann PROGRAM.

8 Bereiten Sie die Tonquelle vor, und stellen Sie die Lautstärke ein.

Zum Radiohören stimmen Sie auf den gewünschten Sender ab. Zum CD-Hören legen Sie die gewünschte CD ein.

9 Drücken Sie auf TIMER ON/OFF SET (oder TIMER auf der Fernbedienung), um den Timer zu aktivieren.

„leuchtet ununterbrochen.

10 Schalten Sie das Gerät aus (in den Bereitschaftsmodus).

Wenn die voreingestellte Zeit erreicht wird, wird die gewählte Tonquelle gespielt, vorausgesetzt, der Timer ist aktiviert.

DISPLAY MODE PROGRAM SEARCH/TUNING

Zum Deaktivieren des Timers drücken Sie auf TIMER ON/OFF SET (oder TIMER auf der Fernbedienung).

Auf dem Display erscheint „

Hinweise:

• Der Timer wird nicht aktiviert, wenn Einschaltuhrzeit und Ausschaltuhrzeit des Timers gleich sind.
• Falls bei Erreichen der Timer-Uhrzeit die gewählte Tonquelle (CD oder TAPE) nicht vorhanden ist, schaltet das Gerät automatisch den TUNER ein.

Aufnahme mit Timer

Mit Hilfe des Aufnahme-Timers können Sie zu vorgegebener Uhrzeit und Zeitdauer einen bestimmten Sender aufnehmen lassen.

1 Legen Sie eine bespielbare Tonbandkassette ein.

Wählen Sie die Option Bandlaufumkehrung, falls gewünscht.

2 Gehen Sie entsprechend der auf der vorigen Seite beschriebenen Prozedur „Einstellen des täglichen Timers“ vor. Wählen Sie „REC TU“ als Tonquelle für die Timer-Aufnahme.

Hinweise:

• Falls die vorgegebene Uhrzeit erreicht wird und das Gerät dabei schon eingeschaltet ist, wird der Timer nicht für die Timer-aktivierte Aufnahme eingeschaltet.
• Nach beendigter Aufnahme wird der Aufnahme-Timer vom Tages-Timer abgelöst, und die Tonquellenwahl wechselt von „REC TU“ zu „TUNER“.

Einstellen des Schlummer-Timers

Mit dem Schlummer-Timer können Sie sich von Musik in Schlaf wiegen lassen.

Der Schlummer-Timer kann mit der Fernbedienung eingestellt werden, wenn das Gerät eingeschaltet ist.

So funktioniert der Schlummer-Timer

Das Gerät schaltet sich nach Verstreichen der eingestellten Zeit automatisch ab.

1 Drücken und halten Sie SLEEP auf der Fernbedienung gedrückt, bis die gewünschte Zeitspanne auf dem Display erscheint.

Die Zeitspanne wird in 10-Minuten-Schritten von 90 Minuten auf 10 Minuten verstellt.

2 Warten Sie nach Vorgabe der Zeitspanne einen Augenblick.

Auf dem Display leuchtet die SLEEP-Anzeige nun ununterbrochen.

Hinweis:

Falls Uhrzeiten sowohl für Timer-Aus als auch für Schlummer-Aus vorgegeben wurden, schaltet sich das Gerät in den Bereitschaftsmodus, sobald die frühere der beiden Uhrzeiten erreicht wird.

Zum Ändern der Abschaltzeit wiederholen Sie die oben beschriebene Prozedur.

Zum Aufheben der Einstellungen drücken Sie auf SLEEP, um somit die SLEEP Anzeige auszuschalten.

Der Schlummer-Timer wird außerdem aufgehoben, wenn Sie das Gerät abschalten.

Erläuterung der PTY-Codes

NEWS: Nachrichten

AFFAIRS: Brennpunkt-Programme zu aktuellen Nachrichten, Diskussion oder Analyse

INFO: Programme mit Ratschlägen irgendwelcher Art

SPORT: Programme zum Thema Sport

EDUCATE: Bildungsprogramme

DRAMA: Hörspiele und Serien

CULTURE: Programme über nationale oder regionale Kultur, wie z.B. Sprache, Theater

SCIENCE: Programme über Wissenschaft und Technik

VARIED: Andere Programme, wie z.B. Quiz, Humoristisches oder Interviews

POP M: Gegenwärtig beliebte Popmusik

ROCK M: Rockmusik

MOR M: Leichte Unterhaltungsmusik, relativ kurz Musikstücke

LIGHT M: Instrumentalmusik, Gesang oder Chöre

CLASSICS: Größere Stücke für Orchester, Symphonien, Kammermusik o.ä.

OTHER M: Musik, die nicht zu den anderen Kategorien gehört

Für manche UKW-Sender gelten eventuell andere PTY-Code-Kategorien.

Falls Sie mit Ihrer Anlage ein Problem haben, sollten Sie zuerst die nachstehende Liste durcharbeiten, bevor Sie einen Reparaturdienst rufen.

Falls Sie das Problem nicht mit den hier angegebenen Maßnahmen beheben können oder das Gerät beschädigt ist, sollten Sie sich an Ihren Händler oder ähnliches Fachpersonal wenden.

Symptom	Ursache	Abhilfe
Kein Ton.	Falsche oder mangelhafte Anschlüsse.Die Kopfhörer sind angeschlossen.	Überprüfen Sie alle Anschlüsse und berichtigen Sie sie. (Siehe Seite 7 und 8.)Ziehen Sie den Kopfhörer ab.
Schlechter Radioempfang wegen Rauschen.	Die Antenne ist nicht angeschlossen.Die AM-Ringantenne liegt zu nahe am Gerät.Die UKW-Antenne ist nicht vollständig ausgezogen oder falsch positioniert.	Schließen Sie die Antennen korrekt und festsitzend an.Ändern Sie die Position und Ausrichtung der Antenne.Ziehen Sie die UKW-Antenne auf optimale Position heraus.
Die CD-Schublade fährt nicht aus oder ein.	Der Netzstecker ist nicht eingesteckt.	Stecken Sie den Netzstecker ein.
Die CD wird nicht abgespielt.	Die CD ist umgekehrt eingelegt.	Legen Sie die CD mit der beschrifteten Seite nach oben ein.
Die CD hat Aussetzer.	Die CD ist verkratzt oder verschmutzt.	Reinigen Sie die CD bzw. tauschen Sie sie aus. (Siehe Seite 21.)
Das Kassettendeck läßt sich nicht öffnen.	Die Stromversorgung über das Netzkabel wurde unterbrochen, während das Tonband lief.	Schalten Sie das Gerät ein.
Es ist keine Aufnahme möglich.	Die Aufnahmeschutzlamellen am Kassettenrücken sind entfernt worden.	Decken Sie die Öffnungen mit Klebeband ab.
Es ist keinerlei Bedienung möglich.	Bei externer elektrischer Störung kann der eingebaute Mikroprozessor ausfallen.	Ziehen Sie den Netzstecker heraus, und stecken Sie ihn dann wieder ein.
Das Gerät kann nicht über die Fernbedienung betrieben werden.	Die Signallinie zwischen Fernbedienung und Infrarotsensor am Gerät ist blockiert.Die Batterien sind erschöpft.	Entfernen Sie das Hindernis.Wechseln Sie die Batterien aus.

Sichern Sie sich optimale Leistungen, indem Sie die CDs, Kassetten und Antriebsmechanik sauber halten.

Handhabung der CDs

• Nehmen Sie die CD aus der Box heraus, indem Sie sie am Rand fassen und gleichzeitig auf den Mittelring in der CD-Box drücken.
• Berühren Sie nicht die glänzende Seite der CD, und verbiegen Sie sie nicht.
• Legen Sie die CD nach dem Gebrauch wieder in die Box zurück, um Verformung vorzubeugen.

• Achten Sie beim Zurücklegen der CD darauf, daß sie nicht verkratzt wird.
• Halten Sie die CD fern von direkter Sonneneinstrahlung, extremen Temperaturen und Feuchtigkeit.

Reinigen der CD

Wischen Sie die CD mit einem weichen Tuch ab, in gerader Linie von der Mitte zum Rand.

Verwenden Sie zum Reinigen von CDs keinerlei Lösungsmittel — wie z.B. konventionelle Schallplattenreiniger, Sprühmittel, Verdünner oder Benzol.

Handhabung der Kassetten

• Falls das Band in der Kassette schlaff geworden ist, können Sie es straffen, indem Sie einen Stift in eine der Spulen stecken und drehen.
• Falls das Band nicht gestrafft ist, könnte es gezerrt werden, einreißen oder in der Kassette hängen bleiben.
• Achten Sie darauf, nicht die Bandoberfläche zu berühren.

- Bewahren Sie Tondbandkassetten nicht an folgenden Orten auf: - Staubreiche Orte - Unter direkter Sonneneinstrahlung oder starker Wärme - An feuchten Orten - In der Nähe von Magneten

Kassettendeck

Falls die Köpfe, Tonwelle oder Andruckrolle des Kassettendecks verschmutzt werden, können folgende Probleme auftreten:

• Mangelnde Klangqualität
- Klangaussetzer
- Tonschwund
- Unvollständiges Löschen
• Probleme beim Aufnehmen

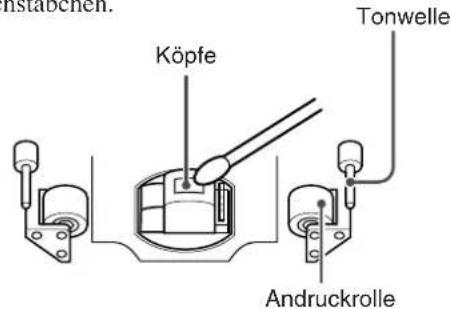

Reinigung der Köpfe, Tonwelle oder Andruckrolle Verwenden Sie ein mit Alkohol befeuchtetes Wattebauschstäbchen.

Instabchen. Köpfe Tonwelle Andruckrolle

Entmagnetisieren der Köpfe

Schalten Sie das Gerät aus, und verwenden Sie einen Tonkopf-Entmagnetisierer (erhältlich in Elektronik- und Musikgeschäften).

Reinigung des Geräts

• Flecken auf dem Gerät

Sollten mit einem weichen Tuch abgewischt werden. Falls das Gerät stark verschmutzt ist, sollten Sie es mit einem Lappen abwischen, der mit in Wasser aufgelöstem neutralen Spülmittel befeuchtet und dann gut ausgewrungen wurde; wischen Sie das Gerät dann mit einem trockenen Tuch gut ab.

- Beachten Sie folgende Maßregeln, damit das Gerät nicht im Aussehen beeinträchtigt oder beschädigt wird bzw. die Lackierung nicht beeinträchtigt wird.

– NICHT mit groben Lappen abwischen.
- NICHT unter Kraftanwendung abwischen.
– NICHTmit Verdünner oder Benzol abwischen.
- NICHT mit flüchtigen Mitteln abwischen, wie z.B. Insektiziden.
- NICHT über lange Zeit mit Gummi oder Plastik in Berührung lassen.

Allgemeines

Stromversorgung AC 230 V ∼, 50 Hz

Leistungsaufnahme 40 W (Betrieb)

1 W (Bereitschaft)

Abmessungen 160 mm × 269,5 mm × 340 mm

(B × H × T)

Gewicht 5 kg

Verstärker

Ausgangsleistung

22 W pro Kanal, min RMS an 8 Ω bei 1 kHz, mit weniger als 10% Klirrfaktor (IEC 268-3)

16 W pro Kanal, min RMS an 8 Ω bei 1 kHz, mit weniger als 0,9% Kliirfaktor (DIN)

Ausgangsimpedanz

PHONES: 800 mV/32 Ω

Lautsprecher/Impedanz: 8 Ω - 16 Ω

Tuner

UKW (FM) Frequenzbereich

87,50 MHz - 108,00 MHz

MW Frequenzbereich 522 kHz - 1 629 kHz

CD-Player

Dynamikbereich 60 dB

Rauschabstand 60 dB

Gleichlaufschwankungen Nicht meßbar

Kassettendeck

Frequenzgang

Normal (Typ I): 100 Hz - 10 000 Hz

Gleichlaufschwankungen 0,35% (WRMS)

Lautsprecher

Lautsprecherboxen Tieftöner: 10,2 cm Konus × 1

Hochtöner: 5,1 cm Konus × 1

Impedanz: 8 Ω

Abmessungen 160 mm × 269,5 mm × 200 mm

(B × H × T)

Gewicht Je 2 kg

Mitgeliefertes Zubehör

Siehe Seite 6.

Änderungen der Konstruktion und technischen Daten auch ohne Ankündigung bleiben vorbehalten.

Technische gegevens 22

Betreffende RDS ontvangst

Dynamisch bereik 60 dB
