UXL40R - Hi-Fi-Anlage JVC - Kostenlose Bedienungsanleitung

Produkttyp	Hi-Fi-Anlage
Marke	JVC
Modell	UXL40R
Stromversorgung	AC 230 V, 50 Hz
Stromverbrauch (Betrieb)	90 W
Stromverbrauch (Bereitschaft)	1,2 W
Ausgangsleistung	100 W (50 W + 50 W) an 6 Ω, 10 % THD
Lautsprecherimpedanz	6 - 16 Ω
Optischer Laufwerkstyp	CD, CD-R, CD-RW
Kassettendeck	Ja, Auto-Reverse, Typen I/II/IV
Tuner	FM (87,50 - 108,00 MHz) / AM (MW 522 - 1629 kHz, LW 144 - 288 kHz)
RDS-Funktionen	PS, PTY, RT, Enhanced Other Networks (TA/News/Info)
Anzahl der voreingestellten Sender	30 FM + 15 AM

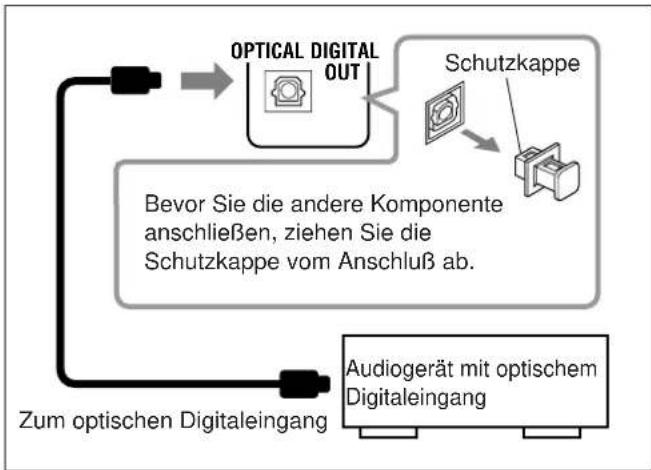

Optischer Digitalausgang	Ja, OPTICAL DIGITAL OUT (660 nm, -21 bis -15 dBm)
Aux-Eingang	AUX (400 mV / 48 kΩ)
Timer	Täglicher Timer, Aufnahmetimer, Abschalttimer
Klangeinstellungen	Bass/Höhen (-5 bis +5), AHB PRO (Active Hyper Bass), Surround (UX-L40R)
Anzeige	Einstellbare Helligkeit (DIMMER) am UX-L40R
Lautsprechergrößen	Bass: 12,0 cm konisch x 1, Hochton: 4,0 cm konisch x 1
Sicherheit	Laser Klasse 1, Gehäuse nicht öffnen, ausreichende Belüftung
Wartung	CD von innen nach außen reinigen, Köpfe mit Alkohol reinigen
Anleitung	Kostenloser Download auf notice-facile.com

Häufig gestellte Fragen - UXL40R JVC

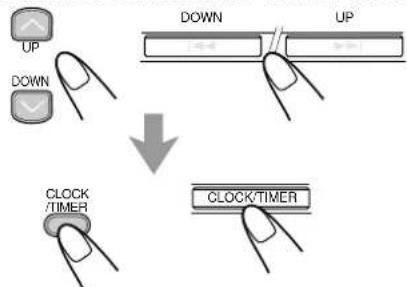

Wie stelle ich die Uhr an der JVC UXL40R Anlage ein?

Drücken Sie CLOCK/TIMER. Die Stundenanzeige blinkt. Stellen Sie die Stunden mit UP oder DOWN ein, drücken Sie dann CLOCK/TIMER. Wiederholen Sie den Vorgang für die Minuten. Zur Überprüfung der Uhrzeit drücken Sie DISPLAY (schwarze Taste) auf der Fernbedienung.

Wie nehme ich eine CD auf Kassette auf?

Legen Sie eine aufnahmefähige Kassette (Typ I) ein. Legen Sie eine CD ein. Drücken Sie CD ▷/II und dann ■ zum Stoppen. Drücken Sie REC am Gerät. Die Aufnahme startet und stoppt automatisch am Ende der CD. Um beide Seiten aufzunehmen, stellen Sie REV.MODE auf den Zweiseitenmodus.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie, ob sich kein Hindernis zwischen Fernbedienung und Sensor befindet. Ersetzen Sie die Batterien durch neue (R6/AA). Wenn das Problem weiterhin besteht, muss der Mikroprozessor möglicherweise zurückgesetzt werden: Ziehen Sie das Netzkabel für einige Minuten ab und stecken Sie es wieder ein.

Wie verwende ich die RDS-Funktion, um einen Programmtyp zu finden?

Stellen Sie sicher, dass Sie FM-RDS-Sender voreingestellt haben. Drücken Sie PTY SEARCH. Wählen Sie mit PTY SELECT +/− einen Code (z.B. NEWS, SPORT). Drücken Sie erneut PTY SEARCH, um die Suche zu starten. Das Gerät stoppt beim entsprechenden Sender.

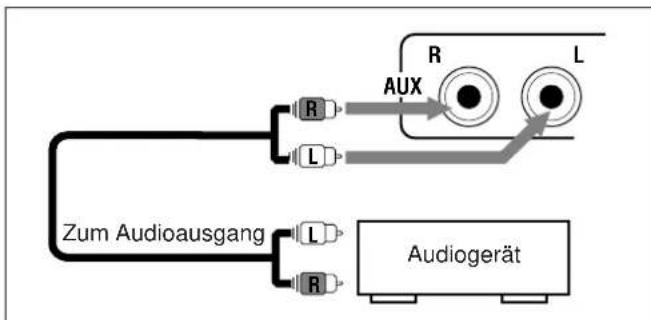

Kann ich andere Audiogeräte an diese Anlage anschließen?

Ja, verwenden Sie den AUX-Eingang auf der Rückseite. Schließen Sie ein Audiokabel (nicht im Lieferumfang) zwischen dem Ausgang des anderen Geräts und den AUX-Buchsen (weiß/links, rot/rechts) an. Wählen Sie dann die Quelle AUX/MD auf der Fernbedienung.

Wie programmiere ich den Aufnahmetimer?

Stellen Sie zuerst die Uhr ein. Drücken Sie CLOCK/TIMER. Stellen Sie Start- und Endzeit ein. Wählen Sie REC TUNER als Quelle. Legen Sie eine aufnahmefähige Kassette ein. Schalten Sie das Gerät mit STANDBY/ON in den Bereitschaftsmodus. Der Timer startet automatisch.

Warum ist der Ton verzerrt oder leise?

Überprüfen Sie die Lautsprecheranschlüsse (Polaritäten + und -). Stellen Sie sicher, dass die Lautstärke nicht zu hoch ist. Wenn Sie Kopfhörer verwenden, ziehen Sie sie ab. Reinigen Sie die Köpfe des Kassettendecks bei Bedarf. Für den Tuner: Ziehen Sie die FM-Antenne aus oder richten Sie die AM-Rahmenantenne neu aus.

Wie sperre ich das CD-Fach, um ein Auswerfen zu verhindern?

Halten Sie am Gerät die Taste STANDBY/ON gedrückt und drücken Sie gleichzeitig ■ (Stopp). Das Display zeigt LOCK an. Zum Entsperren wiederholen Sie den Vorgang, bis UNLOCK erscheint.

Was tun, wenn die CD nicht abgespielt wird?

Überprüfen Sie, ob die CD richtig eingelegt ist (Etikett nach oben) und ob sie nicht zerkratzt oder verschmutzt ist. Reinigen Sie sie mit einem weichen Tuch von innen nach außen. Handelt es sich um eine CD-R/RW, stellen Sie sicher, dass sie finalisiert ist. Versuchen Sie eine andere CD.

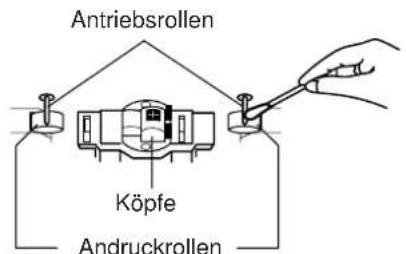

Wie reinige ich das Gerät und die Köpfe des Kassettendecks?

Für das Gerät verwenden Sie ein weiches Tuch, das leicht mit neutraler Seifenlauge angefeuchtet ist, und wischen Sie dann mit einem trockenen Tuch nach. Für die Köpfe verwenden Sie ein Wattestäbchen, das mit 90%igem Alkohol getränkt ist, und reiben Sie sanft die Köpfe, die Capstan-Wellen und die Andruckrollen. Vermeiden Sie Lösungsmittel.

BEDIENUNGSANLEITUNG UXL40R JVC

Achtung—Netzschalter 0/1

Ziehen Sie den Netzstecker ab, um die Stromversorgung vollständig auszuschalten (die Leuchte STANDBY/ON schaltet sich aus). Die Stromversorgung wird unabhängig davon, in welcher Stellung sich der Netzschalter befindet, nicht unterbrochen.

• Wenn sich die Anlage im Bereitschaftsbetrieb befindet, leuchtet die Anzeigeleuchte STANDBY/ON rot.
• Wenn die Anlage eingeschaltet ist, leuchtet die Anzeigeleuchte STANDBY/ON grün.

Die Stromversorgung kann per Fernsteuerung ein- und ausgeschaltet werden.

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw.:

1. Keine Schrauben lösen oder Abdeckungen entfernen und das Gehäuse nicht öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

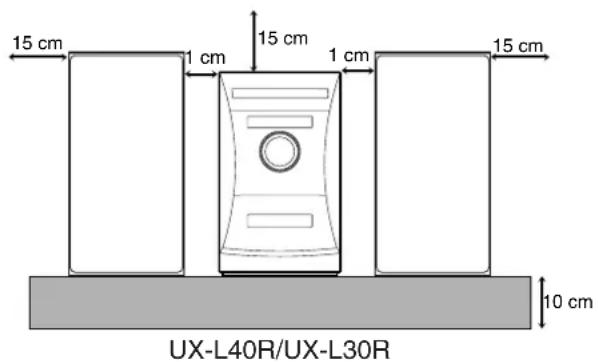

Vorsicht: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden soll das Gerät unter folgenden Bedingungen aufgestellt werden:

1 Vorderseite:

Hindernisfrei und gut zugänglich.

2 Seiten- und Rückwände:

Hindernisfrei in allen gegebenen Abständen (siehe Abbildung).

3 Unterseite:

Die Stellfläche muss absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Ständer mit mindestens 10 cm Höhe.

Vorderansicht Seitenansicht Face Côté Vooraanzicht Zijaanzicht

WICHTIGER HINWEIS FÜR LASER-PRODUKTE IMPORTANT POUR LES PRODUITS LASER BELANGRIJKE INFORMATIE VOOR LASERPRODUCTEN

ANBRINGUNGSORTE FÜR LASER-PRODUKTE REPRODUCTION DES ÉTIQUETTES VERKLARING VAN DE LABELS

①KLASSIFIZIERUNGSHINWEIS BEFINDET SICH AUF DER AUSSENSEITE ① ÉTIQUETTE DE CLASSIFICATION, PLACÉE SUR LA SURFACE EXTÉRIEURE ①CLASSIFICATIE-ETIKET AAN DE BUITENKANT VAN HET APPARAAT

②WARNETIKETTE IM GERÄTEINNEREN ② ÉTIQUETTE D'AVERTISSEMENT PLACÉE À L'INTÉRIEUR DE L'APPAREIL ②WAARSCHUWINGSLABEL, IN HET APPARAAT

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Unsichtbare Laserstrahlung bei Öffnung und fehlerhafter oder beschädigter Speicherung. Direkten Kontakt mit dem Strahl vermeiden!
3. ACHTUNG: Das Gehäuse nicht öffnen. Das Gerät enthält keinerlei Teile, die vom Benutzer gewartet werden können. Überlassen Sie Wartungsarbeiten qualifizierten Kundendienst-Fachleuten.

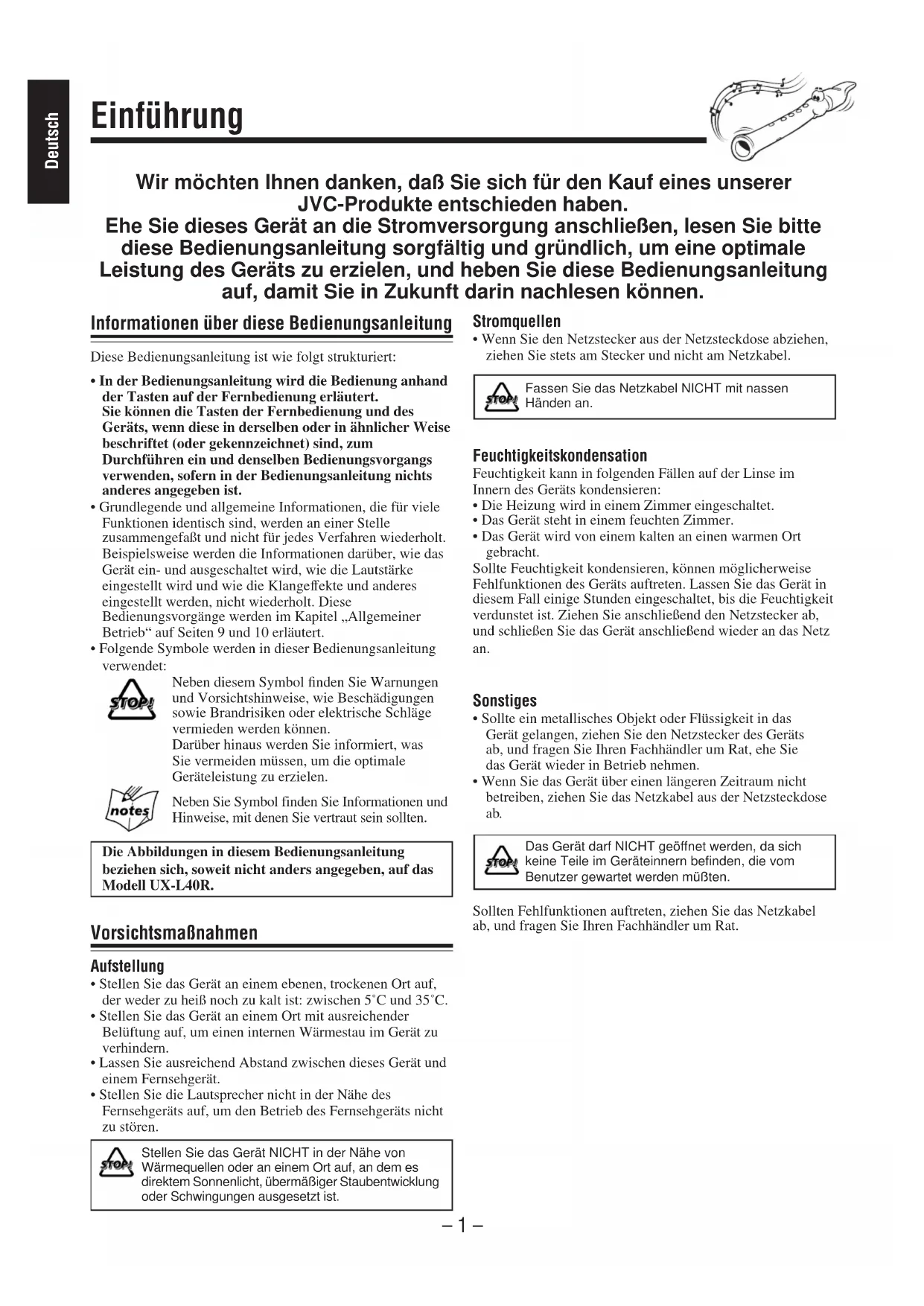

Wir möchten Ihnen danken, dass Sie sich für den Kauf eines unserer JVC-Produkte entschieden haben.

Bevor Sie dieses Gerät an die Stromversorgung anschließen, lesen Sie bitte diese Bedienungsanleitung sorgfältig und gründlich, um eine optimale Leistung des Geräts zu erzielen, und bewahren Sie diese Bedienungsanleitung auf, damit Sie in Zukunft darin nachlesen können.

Informationen über diese Bedienungsanleitung

Diese Bedienungsanleitung ist wie folgt strukturiert:

• In der Bedienungsanleitung wird die Bedienung anhand der Tasten auf der Fernbedienung erläutert. Sie können die Tasten der Fernbedienung und des Geräts, wenn diese in derselben oder in ähnlicher Weise beschriftet (oder gekennzeichnet) sind, zur Durchführung ein und desselben Bedienungsvorgangs verwenden, sofern in der Bedienungsanleitung nichts anderes angegeben ist.
• Grundlegende und allgemeine Informationen, die für weitere Funktionen identisch sind, werden an einer Stelle zusammengefasst und nicht für jedes Verfahren wiederholt. Beispielsweise werden die Informationen darüber, wie das Gerät ein- und ausgeschaltet wird, wie die Lautstärke eingestellt wird und wie die Klangeffekte und andere eingestellt werden, nicht wiederholt. Diese Bedienungsvorgänge werden im Kapitel „Allgemeiner Betrieb“ auf Seiten 9 und 10 erläutert.
• Folgende Symbole werden in dieser Bedienungsanleitung verwendet:

Neben diesem Symbol finden Sie Warnungen und Vorsichtshinweise, wie Beschädigungen sowie Brandrisiken oder elektrische Schläge vermieden werden können. Darüber hinaus werden Sie informiert, was Sie vermeiden müssen, um die optimale Geräteleistung zu erzielen.

Neben diesem Symbol finden Sie Informationen und Hinweise, mit denen Sie vertraut sein sollten.

Die Abbildungen in dieser Bedienungsanleitung beziehen sich, soweit nicht anders angegeben, auf das Modell UX-L40R.

Vorsichtsmaßnahmen

Aufstellung

• Stellen Sie das Gerät an einem ebenen, trockenen Ort auf, der weder zu heiß noch zu kalt ist: zwischen 5°C und 35°C.
• Stellen Sie das Gerät an einem Ort mit ausreichender Belüftung auf, um einen internen Wärmestau im Gerät zu verhindern.
• Lassen Sie ausreichend Abstand zwischen diesem Gerät und einem Fernsehgerät.
• Stellen Sie die Lautsprecher nicht in der Höhe des Fernsehgeräts auf, um den Betrieb des Fernsehgeräts nicht zu stören.

Stellen Sie das Gerät NICHT in der Nähe von Wärmequellen oder an einem Ort auf, an dem es direktem Sonnenlicht, übermäßiger Staubentwicklung oder Schwingungen ausgesetzt ist.

Stromquellen

• Wenn Sie den Netzstecker aus der Netzsteckdose ziehen, ziehen Sie stets am Stecker und nicht am Netzkabel.

Fassen Sie das Netzkabel NICHT mit nassen Händen an.

Feuchtigkeitskondensation

Feuchtigkeit kann in folgenden Fällen auf der Linse im Innern des Geräts kondensieren:

Die Heizung wird in einem Zimmer eingeschaltet. - Das Gerät steht in einem feuchten Zimmer. - Das Gerät wird von einem kalten an einen warmen Ort gebracht.

Sollte Feuchtigkeit kondensieren, können möglicherweise Fehlfunktionen des Geräts auftreten. Lassen Sie das Gerät in diesem Fall eine Stunde eingeschaltet, bis die Feuchtigkeit verdunstet ist. Ziehen Sie anschließend den Netzstecker ab, und schließen Sie das Gerät anschließend wieder an das Netz an.

Sonstiges

• Sollte ein metallisches Objekt oder Flüssigkeit in das Gerät gelangen, ziehen Sie den Netzstecker des Geräts ab, und fragen Sie Ihren Fachhändler um Rat, ehe Sie das Gerät wieder in Betrieb nehmen.
• Wenn Sie das Gerät über einen längeren Zeitraum nicht betreiben, ziehen Sie das Netzkabel aus der Netzsteckdose ab.

Das Gerät darf nicht geöffnet werden, da sich keine Teile im Geräteinnern befinden, die vom Benutzer gewartet werden müssten.

Sollten Fehlfunktionen auftreten, ziehen Sie das Netzkabel ab, und fragen Sie Ihren Fachhändler um Rat.

Anordnung der Tasten und Regler. 3

Fernbedienung 3

Frontplatte 4

Erste Schritte 6

Zubehör 6

Einlegen der Batterien in die Fernbedienung 6

Anschließen von Antennen 6

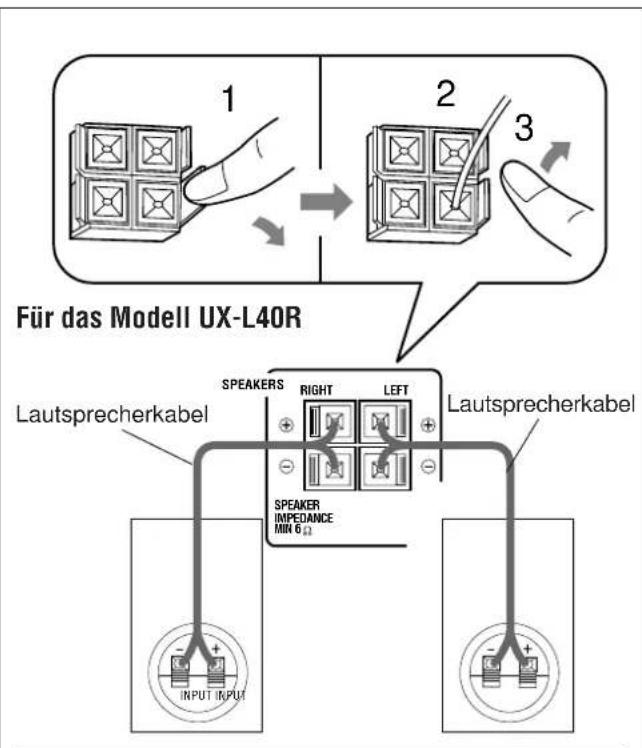

Anschließen von Lautsprechern 7

Anschließen weiterer Komponenten 8

Allgemeiner Betrieb 9

Einstellen der Uhrzeit 9

Einschalten der Stromversorgung 9

Auswählen der Signalquellen und Starten der Wiedergabe 9

Einstellen der Lautstärke 10

Einstellen des Klangs (Tiefen/Höhen) 10

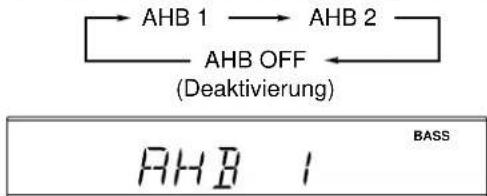

Verstärken der Bassfrequenzen 10

Verstärken des Surround-Effekts (NUR FÜR DAS MODELL UX-L40R) 10

Bestimmen der Helligkeit der Anzeige (NUR FÜR DAS MODELL UX-L40R) 10

Wiedergeben von UKW- und MW/LW-Sendungen. 11

Einstellen eines Senders 11

Speichern von Sendern. 11

Einstellen eines gespeicherten Senders 12

Empfangen von UKW-Sendern mit RDS 13

Ändern der RDS-Informationen 13

Suchen von Sendungen mit PTY-Codes (PTY-Suche) 13

Vorübergehendes Umschalten auf eine gewünschte Sendung 14

Wiedergeben von CDs (CD/CD-R/CD-RW). 15

Wiedergeben der gesamten CD — normale Wiedergabe 15

CD-Grundbetrieb. 15

Programmieren der Wiedergabereihenfolge der Titel — Programmierbetrieb 16

Wiedergeben in zufälliger Reihenfolge — Wiedergabebetrieb in zufälliger Reihenfolge....17

Wiederholen von Titeln — wiederholte Wiedergabe 17

Verhindern des CD-Auswurfs — Verriegelung der CD-Lade 17

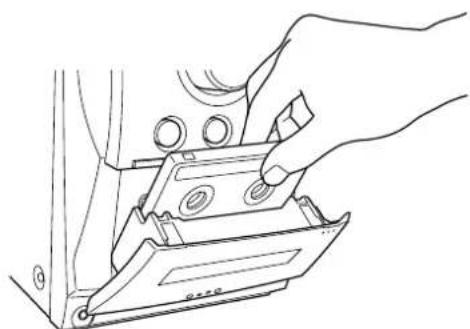

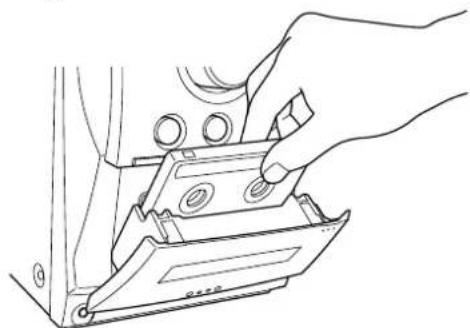

Wiedergeben von Kassetten 18

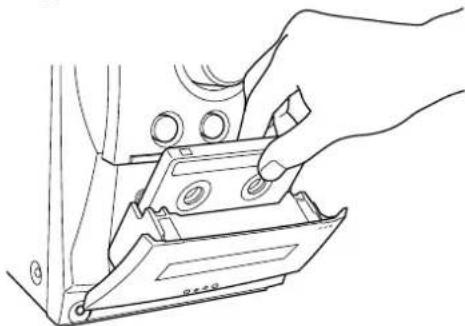

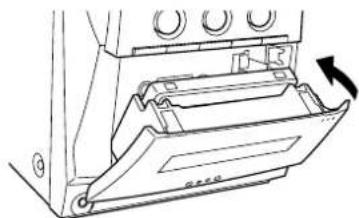

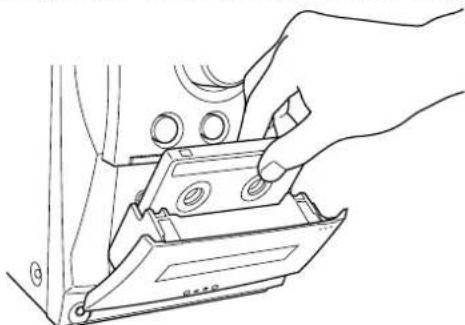

Wiedergabe einer Kassette 18

Aufnehmen 19

Bespielen einer Kassette 19

CD-Direktaufnahmen 20

Einzeltitel-Aufnahme 20

Verwenden der Schaltuhren 21

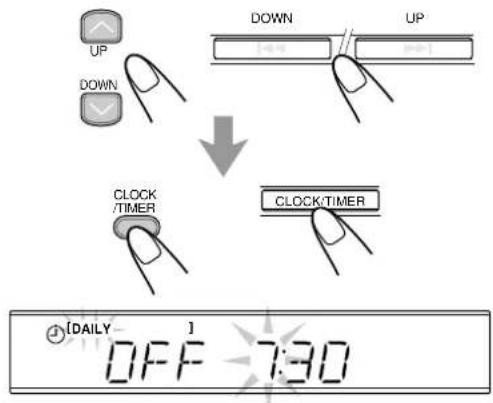

Verwenden der Weck- und Aufnahmeschaltuhr 21

Verwenden der Einschlafschaltuhr 22

Zusätzliche Informationen 23

Fehlerbeseitigung 24

Wartung 25

Technische Daten 26

Machen Sie sich mit den Tasten und Reglern des Geräts vertraut.

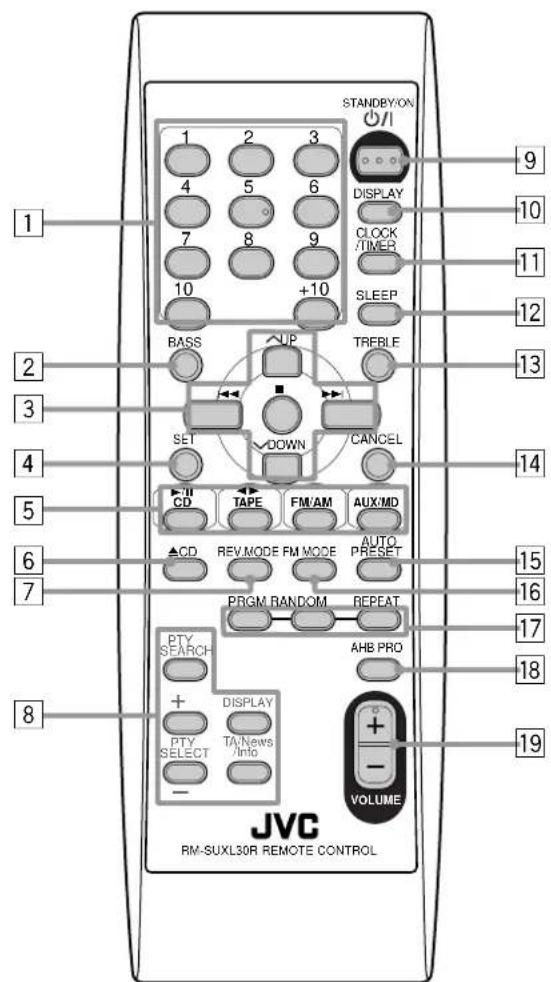

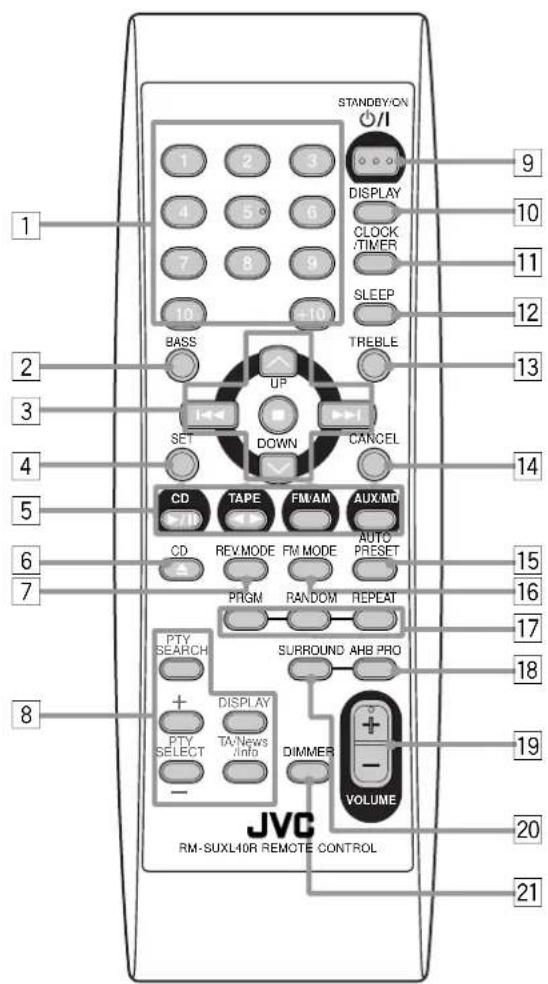

Fernbedienung

Für das Modell UX-L40R Für das Modell UX-L30R

Weitere Einzelheiten finden Sie auf den in Klammern genannten Seiten.

Fernbedienung

1 Zifferntasten 2 Taste BASS (10) 3 Multifunktionstasten

UP, (vorheriger Titel), (Stopp), (nächster Titel) und DOWN

4 Taste SET (12, 16)

5 Source-Tasten

CD, TAPE, FM/AM und AUX/MD

Wenn Sie eine dieser Tasten drücken, wird das Gerät auch eingeschaltet.

6 Taste ▲ CD (zum Öffnen/Schließen der jeweiligen CD-Lade) (15)

Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.

7 Taste REV.MODE (Reverse-Betrieb) (18-20)

8 RDS-Betriebstasten (13, 14) - PTY SEARCH, PTY SELECT +/−, DISPLAY (Orange) und TA/News/Info 9 Taste STANDBY/ON (9, 22) 10 Taste DISPLAY (Schwarz) (9) 11 Taste CLOCK/TIMER (9, 21, 22) 12 Taste SLEEP (22) 13 Taste TREBLE (10) 14 Taste CANCEL (16) 15 Taste AUTO PRESET (11) 16 Taste FM MODE (11) 17 Tasten für den CD-Wiedergabemodus (16, 17) - PRGM (Program), RANDOM und REPEAT 18 Taste AHB (Active Hyper Bass) PRO (10) 19 Taste VOLUME +/− (10) 20 Taste SURROUND (NUR FÜR DAS MODELL UX-L40R) (10) 21 Taste DIMMER (NUR FÜR DAS MODELL UX-L40R) (10)

Frontplatte

Frontplatte

Displayfenster

Weitere Einzelheiten finden Sie auf den in Klammern genannten Seiten.

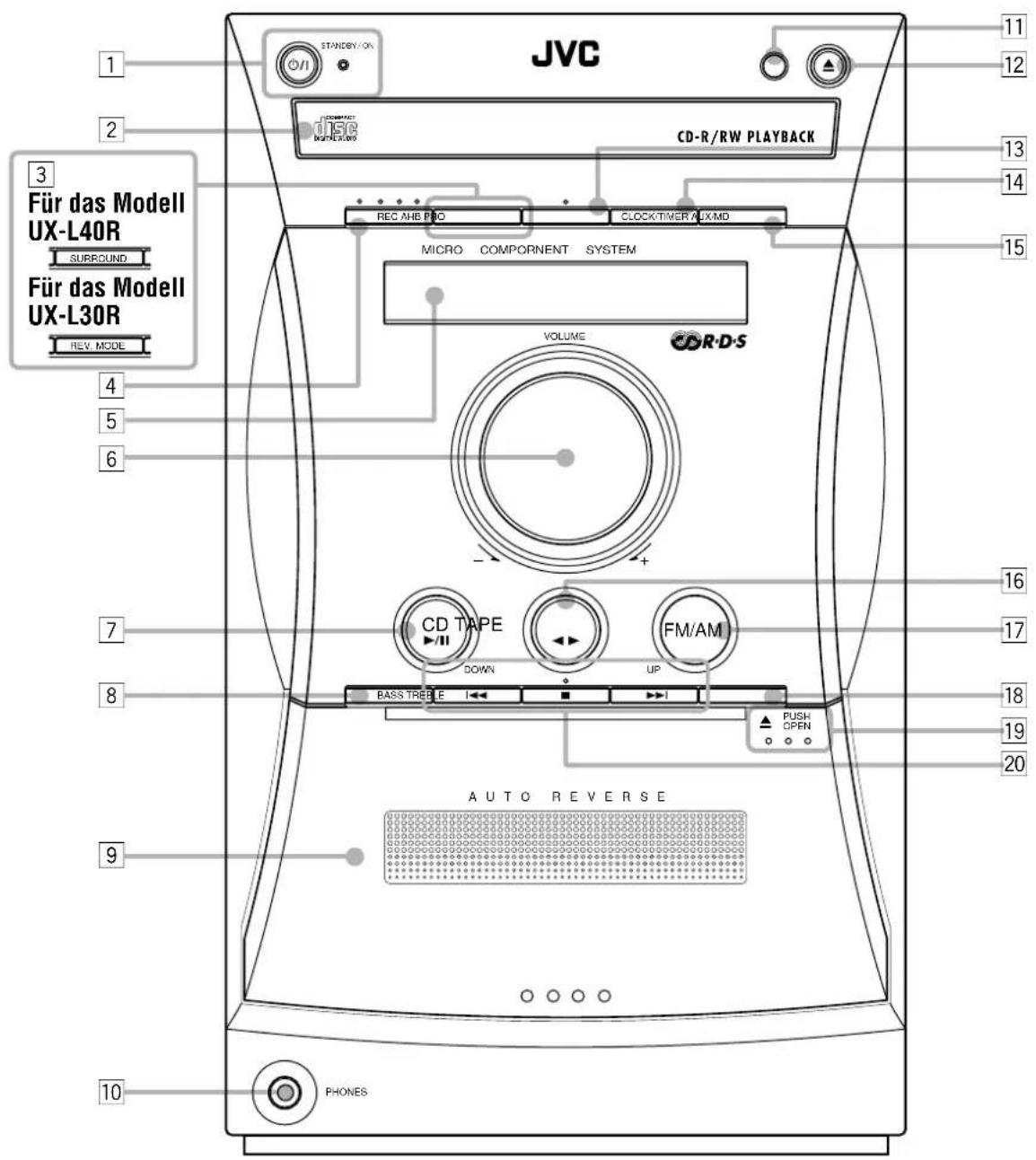

Frontplatte

1 Taste STANDBY/ON, 0d Leuchte STANDBY/ON (9, 17, 22)

2 CD-Laden

3 Für das Modell UX-L40R: Taste SURROUND (10) Für das Modell UX-L30R: Taste REV.MODE (Reverse-Betrieb) (18-20)

4 Taste REC (Aufnahme) (19, 20)

5 Displayfenster

[7] Taste CD ▷/II (Wiedergabe/Pause) (9, 15, 17, 20) Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.

8 Taste BASS (10)

9 Kassettenfach

10 Buchse PHONES (10)

Fernbedienungssensor

Taste ▲ (zum Öffnen/Schließen der jeweiligen CD-Lade) (15) Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.

Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.

Taste TAPE ▼ (9, 18, 19)

Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.

Wenn Sie diese Taste drücken, wird das Gerät auch eingeschaltet.

Taste TREBLE (10)

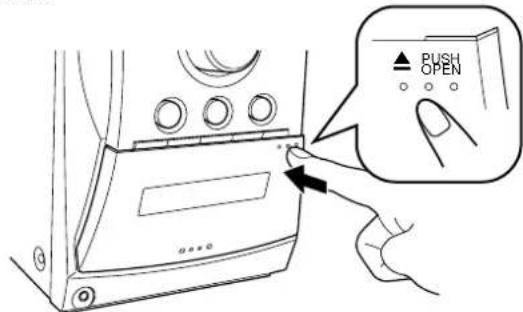

19 ▲ PUSH OPEN (Zum Öffnen des Kassettenfachs) (18-20)

20 Multifunktionstasten

• |< (vorheriger Titel)/DOWN, (Stopp) und ▶ (nächster Titel)/UP

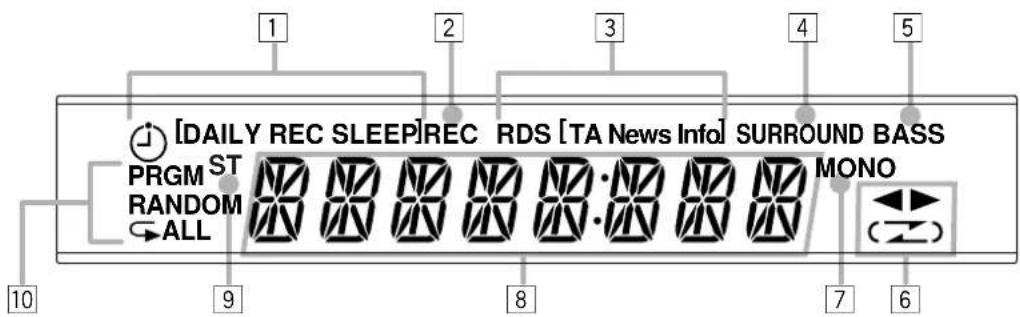

Displayfenster

Schaltuhranzeigen

Schaltuhr), DAILY, REC und SLEEP

2 Anzeige REC (Aufnahme)

3 RDS-Betriebsanzeigen

RDS und TA/News/Info

4Anzeige SURROUND (NUR FÜR DAS MODELL UX-L40R)

5Anzeige BASS

6Kassettenbetriebsanzeigen

(Kassettenlaufrichtung) und (Reverse-Betrieb)

7Anzeige MONO

8Hauptdisplay

• Hier werden die Signalquelle, Frequenz usw. angezeigt.

9Anzeige ST (Stereo)

Anzeigen für den CD-Wiedergabemodus

• PRGM (Program), RANDOM und /ALcE (ein/ alle Titel wiederholen)

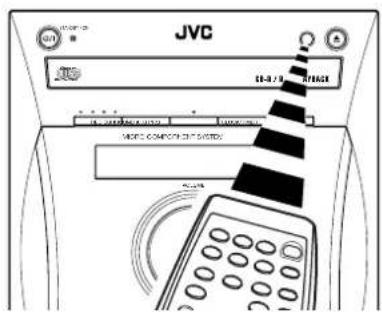

Wenn Sie die Fernbedienung verwenden, richten Sie sie auf den Fernbedienungssensor der Frontplatte.

Zubehör

Vergewissern Sie sich, dass alle folgenden Teile in der Verpackung enthalten waren.

Die Zahl in Klammern gibt die Menge der gelieferten Teile an.

• MW/LW-Rahmenantenne (1) UKW-Zimmerantenne (1) Fernbedienung (1)
• Batterien (2) Lautsprecherkabel (2) (NUR FÜR DAS MODELL UX-L40R)

Sollte etwas fehlen, setzen Sie sich sofort mit Ihrem Fachhändler in Verbindung.

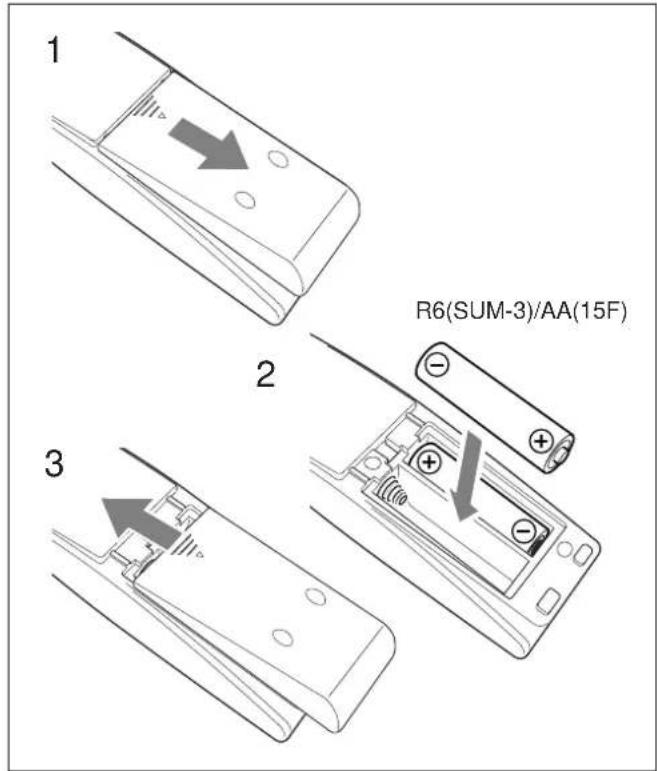

Einlegen der Batterien in die Fernbedienung

Legen Sie die Batterien des Typs R6(SUM-3)/AA(15F) in die Fernbedienung ein, und achten Sie darauf, dass die Batteriepole (+ und -) mit den Markierungen + und - im Batteriefach übereinstimmen.

Wenn Sie das Gerät nicht mehr mit der Fernbedienung betätigen können, wechseln Sie beide Batterien zusammen aus.

• Verwenden Sie KEINE alte und neue Batterie zusammen.
• Verwenden Sie KEINE unterschiedlichen Batterietypen.
• Setzen Sie Batterien WEDER Hitze NOCH offenem Feuer aus.
• Lassen Sie die Batterien NICHT im Batteriefach, wenn Sie die Fernbedienung über einen längeren Zeitraum nicht benutzen. Anderenfalls wird die Fernbedienung durch auslaufende Batterien beschädigt.

Anschließen von Antennen

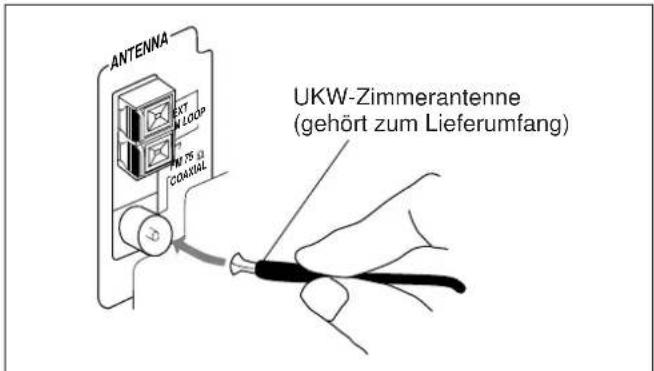

UKW-Antenne

1 Schließen Sie die UKW-Zimmerantenne an die Buchse FM 75 Ω COAXIAL an. 2 Verlegen Sie die UKW-Zimmerantenne. 3 Suchen Sie die Position, in der der Empfang am besten ist, und befestigen Sie die Antenne anschließend an der Wand oder an einem anderen Ort.

Informationen zur mitgelieferten UKW-Zimmerantenne

Die zum Lieferumfang des Geräts gehörende UKW-Zimmerantenne kann temporär verwendet werden. Bei schlechtem Empfang können Sie eine UKW-Außenantenne anschließen.

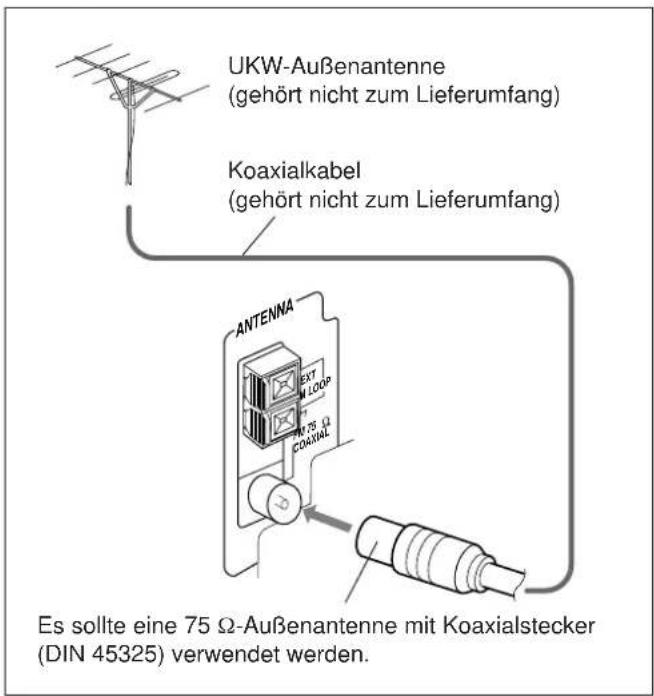

So schließen Sie eine UKW-Außenantenne an

Bevor Sie eine UKW-Außenantenne anschließen, trennen Sie die mitgelieferte UKW-Zimmerantenne ab.

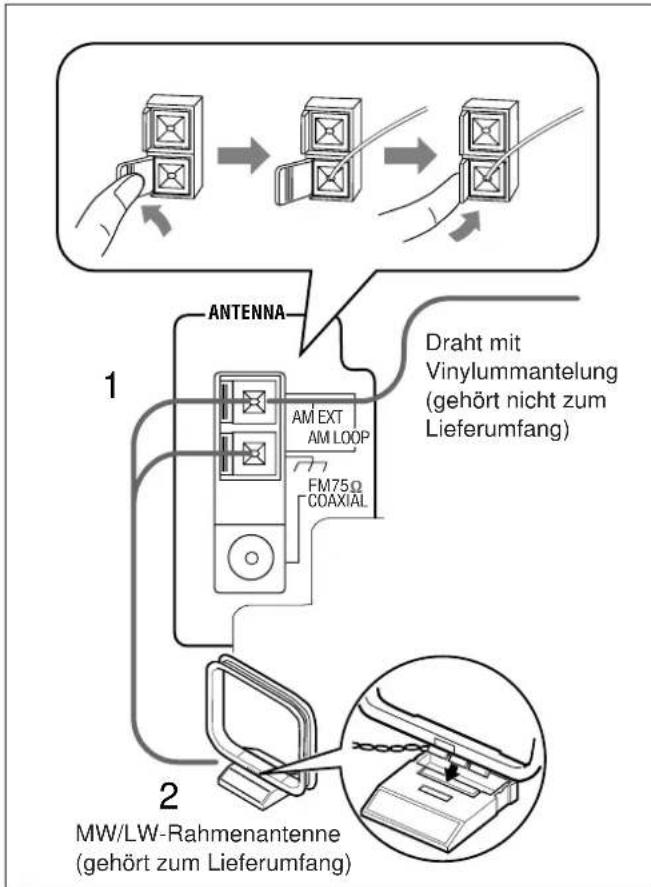

MW/LW-Antenne

1 Schließen Sie die MW/LW-Rahmenantenne gemäß Darstellung in der Abbildung an die Anschlüsse AM LOOP an.

• Falls die Kabel isoliert sind, verdrehen Sie den Kern am Ende des Kabels und entfernen Sie anschließend die Isolierung.

2 Drehen Sie die MW/LW-Rahmenantenne, bis Sie den besten Empfang erzielen.

So schließen Sie eine MW/LW-Außenantenne an

Schließen Sie bei schlechtem Empfang einen Einzeldraht mit Vinylummantelung an die Buchse AM EXT an, und verlegen Sie ihn horizontal. (Die MW/LW-Rahmenantenne muss weiterhin angeschlossen bleiben).

So erzielen Sie einen besseren UKW- und MW/LW-Empfang

• Achten Sie darauf, dass die Antennenleiter keine anderen Anschlüsse oder Anschlusskabel berühren.
• Achten Sie darauf, dass die Antennen weder mit metallischen Teilen des Geräts noch mit Anschlusskabeln oder Netzkabeln in Berührung kommen.

Anschließen von Lautsprechern

Für das Modell UX-L30R

1 Öffnen Sie den Lautsprecheranschluss auf der Geräterückseite, und halten Sie ihn geöffnet.

2 Führen Sie das Ende des Lautsprecherkabels in den Anschluss ein.

Achten Sie beim Anschließen der Lautsprecherkabel auf die richtige Polung: (+) an (+) und (-) an (-) .

• Falls die Kabel isoliert sind, verdrehen Sie den Kern am Ende des Kabels und entfernen Sie anschließend die Isolierung.

3 Schließen Sie den Lautsprecheranschluss auf der Geräterückseite.

WICHTIG: Verwenden Sie ausschließlich Lautsprecher mit der Impedanz, die an den Lautsprecheranschlüssen auf der Geräterückseite angegeben ist.

So nehmen Sie die Lautsprecherbespannung ab

Die Lautsprecherbespannung kann entsprechend.

Wenn Sie die Lautsprecherbespannung abnehmen möchten, stecken Sie Ihre Finger in den oberen Bereich der Lautsprecherbespannung, und ziehen Sie die Bespannung nach außen ab. Ziehen Sie den unteren Teil ebenfalls nach außen ab.

Wenn Sie die Lautsprecherbespannung wieder anbringen möchten, führen Sie die Nasen der Lautsprecherbespannung in die entsprechenden Löcher des Lautsprechers.

Anschließen weiterer Komponenten

Sie können sowohl analoge als auch digitale Geräte anschließen.

• Schließen Sie KEINE anderen Komponenten an, solange die Stromversorgung eingeschaltet ist.
• Schließen Sie andere Komponenten ERST DANN an, nachdem alle Anschlüsse vorgenommen worden sind.

So schließen Sie eine Audiokomponente an

Achten Sie darauf, dass die Stecker der Audiokabel farblich codiert sind: Weiße Stecker und Buchsen sind für die Audiosignale des linken Kanals gedacht, und rote Stecker und Buchsen sind für die Audiosignale des rechten Kanals gedacht.

Wenn Sie die andere Komponente über dieses Gerät wiedergeben möchten, verbinden Sie die

Audioausgangsbuchsen der anderen Komponente und die Buchsen AUX mit Hilfe von Audiokabeln (gehören nicht zum Lieferumfang).

So schreiben Sie eine Audiokomponente mit optischem Digitalausgang an

Sie können CDs mit angeschlossenen Digitalgeräten aufnehmen.

Schließen Sie ein Lichtleiterkabel (gehört nicht zum Lieferumfang) an den optischen Digitaleingang der anderen Komponente und den Anschluss OPTICAL DIGITAL OUT an.

Jetzt können Sie das Netzkabel anschließen.

WICHTIG: Vergewissern Sie sich, dass alle Anschlüsse vorgenommen wurden, bevor Sie das Netzkabel an das Netz anschließen.

Einstellen der Uhrzeit

Stellen Sie zunächst die Uhr, die in diesem Gerät eingebaut ist, bevor Sie es bedienen. Wenn Sie das Netzkabel in die Wandsteckdose stecken, blinkt die „0:00“ im Display. Sie können die Uhr einstellen, gleichgültig, ob das Gerät ein- oder ausgeschaltet ist. - Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Sollte der Einstellungsvorgang abgebrochen werden, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 1.

1 Drücken Sie die Taste CLOCK/TIMER.

Die Stunden beginnen zu blinken.

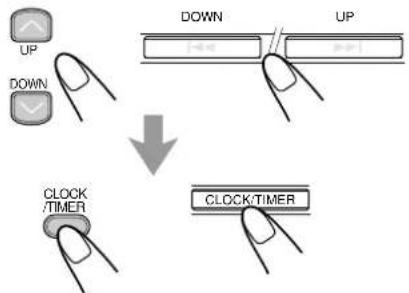

2 Drücken Sie die Taste UP oder DOWN, um die Stunden einzustellen, und drücken Sie anschließend die Taste CLOCK/TIMER.

Die Minuten beginnen zu blinken.

1900

3 Drücken Sie die Taste UP oder DOWN, um die Minuten einzustellen, und drücken Sie anschließend die Taste CLOCK/TIMER.

19:30

So prüfen Sie die Uhrzeit während der Wiedergabe NUR auf der Fernbedienung:

Drucken Sie die Taste DISPLAY (Schwarz).

• Wenn Sie diese Taste mehrmals hintereinander drücken, werden die Signalquelle und die Uhrzeit abwechselnd im Display angezeigt.

• Das Netzkabel wird gezogen, oder der Strom fällt aus. Nach einem Stromausfall wird die Uhr sofort auf „0:00“ zurückgesetzt. Sollte dieser Fall eintreten, speichern Sie die Uhr erneut.
• Es kann sein, dass die Uhr ein bis zwei Minuten pro Monat vor- oder nachgeht. Sollte dieser Fall eintreten, speichern Sie die Uhr erneut.

So stellen Sie die Uhr ein

1. Vergewissern Sie sich, dass die Anzeige (Schaltuhr) im Display nicht leuchtet. - Falls sie leuchtet, halten Sie CLOCK/TIMER so lange gedrückt, bis sie erlischt. 2. Drücken Sie mehrmals hintereinander auf CLOCK/TIMER, bis der Modus zum Einstellen der Uhrzeit aktiviert wird (die Stunden blinken).

Wenn Sie CLOCK/TIMER das erste Mal drücken, wird der Modus zum Einstellen des Timers aktiviert.

• Siehe Seiten 21 und 22.

3. Wiederholen Sie die Schritte 2 und 3 unter „Einstellen der Uhrzeit“. 4. Halten Sie CLOCK/TIMER erneut gedrückt, bis die Anzeige (Schaltuhr) im Display erlischt.

Einschalten der Stromversorgung

Wenn Sie die Wiedergabetaste – CD ▷ II, TAPE ▷, FM/AM und AUX/MD – drücken, wird das Gerät automatisch eingeschaltet und die Wiedergabe wird gestartet, sofern die Signalquelle bereit ist.

Wenn Sie das Gerät einschalten möchten, drücken Sie die Taste STANDBY/ON 0/1.

Die Leuchte STANDBY/ON leuchtet grün und im Display erscheint „HELLO“.

Wenn Sie das Gerät ausschalten möchten (Bereitschaftsbetrieb), drücken Sie die Taste STANDBY/ON erneut.

Die Leuchte STANDBY/ON leuchtet rot und im Display erscheint „GOOD BYE“.

Die "0:00" im Display blinkt, wenn Sie die integrierte Uhr noch nicht gestellt haben. Nachdem Sie die Uhr gestellt haben, wird die Uhrzeit im Display angezeigt, wenn sich das Gerät im Bereitschaftsbetrieb befindet. - Es wird stets ein wenig Strom verbraucht, auch wenn sich das Gerät im Bereitschaftsbetrieb befindet.

Um die Stromversorgung vollständig auszuschalten, ziehen Sie das Netzkabel aus der Netzsteckdose ab.

Das Netzkabel wird gezogen, oder der Strom fällt aus.

Nach einem Stromausfall wird die Uhr sofort auf 0:00 zurückgesetzt, während die gespeicherten Sender des Tuners (siehe Seite 11) erst nach ein paar Tagen gelöscht werden.

Auswählen der Signalquellen und Starten der Wiedergabe

Um CDs wiederzugeben, drücken Sie die Taste CD ▶ / II. (Siehe Seiten 15-17).

Um Kassetten wiederzugeben, drücken Sie die Taste

TAPE ◀. (Siehe Seite 18).

Um UKW- oder MW/LW-Sendungen zu hören, drücken Sie die Taste FM/AM. (Siehe Seiten 11 - 14).

Um eine externe Komponente als Signalquelle zu wählen, drücken Sie die Taste AUX/MD.

Wenn Sie die Wiedergabetaste für eine bestimmte Signalquelle drücken (CD ▶ / II, TAPE ▶, FM/AM und AUX/MD), wird das Gerät eingeschaltet (und das Gerät gibt die Signalquelle wieder, sofern diese bereit ist).

Einstellen der Lautstärke

Sie können den Lautstärkepegel nur einstellen, wenn das Gerät eingeschaltet ist. Die Lautstärke zwischen „VOL MIN" und „VOLUME 1" - „VOLUME 40 (VOL MAX)".

Wenn Sie die Fernbedienung verwenden, drücken Sie die Taste VOLUME +, um die Lautstärke zu erhöhen, oder die Taste VOLUME -, um die Lautstärke zu verringern.

Wenn Sie das Gerät verwenden, drehen Sie den Regler VOLUME +/− im Uhrzeigersinn (+), um die Lautstärke zu erhöhen, oder entgegen dem Uhrzeigersinn (-), um die Lautstärke zu verringern.

VOLUME 15

Ungestörter Hörgenuss

Schließen Sie einen Kopfhörer an die Buchse PHONES an. Die Wiedergabe über die Lautsprecher wird in diesem Fall deaktiviert. Drehen Sie die Lautstärke herunter, bevor Sie den Kopfhörer anschließen oder aufsetzen.

Schalten Sie das Gerät NICHT aus (Bereitschaftsbetrieb), solange die Lautstärke auf einen extrem hohen Pegel eingestellt ist. Anderenfalls können Ihr Hörvermögen, Ihre Lautsprecher und/oder Kopfhörer beschädigt werden, wenn Sie das Gerät erneut einschalten oder eine Signalquelle wiedergeben. DENKEN SIE DARAN, dass Sie den Lautstärkepegel NICHT verändern können, solange sich das Gerät im Bereitschaftsbetrieb befindet.

Einstellen des Klangs (Tiefen/Höhen)

Sie können die Tiefen (niedriger Frequenzbereich) und die Höhen (hoher Frequenzbereich) zwischen -5 und +5 einstellen (die werkseitige Einstellung ist 0).

• Diese Funktion beeinflusst ausschließlich die Wiedergabe. Sie hat keinerlei Auswirkung auf die Aufnahme.
• Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Sollte der Einstellungsvorgang abgebrochen werden, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 1.

1 Drücken Sie zum Einstellen der Tiefen die Taste BASS bzw. zum Einstellen der Höhen die Taste TREBLE.

2 Drücken Sie zum Verstärken des Signals die Taste UP bzw. zum Verringern die Taste DOWN.

BASS +5

Verstärken der Bassfrequenz

Sie können die Bässe anheben, um auch bei niedriger Lautstärke einen starken, vollen Bass zu erhalten.

• Diese Funktion beeinflusst ausschließlich die Wiedergabe. Sie hat keinerlei Auswirkung auf die Aufnahme.

Wenn Sie den Effekt aktivieren möchten, drücken Sie die Taste AHB (Active Hyper Bass) PRO, bis „AHB 1“ oder „AHB 2“ im Display angezeigt wird. Das Gerät BASS des Displays schaltet sich ebenfalls ein.

• Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Basseinstellung wie folgt:

„AHB 2“ bewirkt eine kräftigere Basswiedergabe als „AHB 1“.

Wenn Sie den Effekt deaktivieren möchten, drücken Sie AHB PRO, bis „AHB OFF“ im Display angezeigt wird. Die Anzeige BASS erlischt.

Verstärken des Surround-Effekts (NUR FÜR DAS MODELL UX-L40R)

Sie können den Surround-Effekt verstärken.

• Diese Funktion hat keinen Einfluss auf: die Aufnahme.

—den Klang der Wiedergabe von Monoquellen.

Drücken Sie zum Aktivieren des Effekts die Taste SURROUND. Im Display leuchtet die Anzeige SURROUND auf.

Drücken Sie zum Deaktivieren des Effekts erneut die Taste SURROUND. Die Anzeige SURROUND erlischt.

Bestimmen der Helligkeit der Anzeige (NUR FÜR DAS MODELL UX-L40R)

Sie können die Helligkeit der Anzeige nur ändern, wenn das Gerät eingeschaltet ist.

NUR auf der Fernbedienung:

Drücken Sie zum Ändern der Helligkeit die Taste DIMMER.

• Wenn Sie diese Taste mehrfach hintereinander drücken, wird die Helligkeit abwechselnd verringert und wieder erhöht.

Wiedergeben von UKW- und MW/LW-Sendungen

Einstellen eines Senders

1 Drücken Sie die Taste FM/AM, um das Frequenzband zu wählen.

Das Gerät wird automatisch eingeschaltet und der zuletzt wiedergegebene Sender eingestellt (UKW- oder MW/LW-Sender).

• Wenn Sie diese Taste mehrfach hintereinander drücken, wird das Frequenzband abwechselnd zwischen UKW- und MW/LW umgeschaltet.

F1 87.50

2 Drücken Sie die Taste ▶ oder |▶ und halten Sie sie länger als 1 Sekunde gedrückt.

Das Gerät beginnt mit der Sendersuche und stoppt, wenn

es auf einen Sender mit

ausreichender Signalstärke stößt.

Wenn die Sendung stereophon übertragen wird, schaltet sich die Anzeige ST (Stereo) ein.

Drücken Sie die Taste ▶ oder ◀, um den Suchvorgang abzubrechen.

Die Tasten ▶ oder ◀ werden kurz und wiederholt gedrückt.

Die Frequenz ändert sich schrittweise.

So ändern Sie den UKW-Empfangsbetrieb NUR auf der Fernbedienung:

Wenn eine UKW-Stereosendung nur mit Schwierigkeiten zu empfangen ist oder rauscht, drücken Sie die Taste FM MODE, so dass sich die Anzeige MONO im Display einschaltet. Der Empfang lässt sich dadurch verbessern.

Um den Stereoeffekt wiederherzustellen, drücken Sie erneut die Taste FM MODE, sodass die Anzeige MONO ausgeschaltet wird. Im Stereobetrieb werden ausgestrahlte Stereosendungen stereophon wiedergegeben.

Speichern von Sendern

Sie können 30 UKW- und 15 MW/LW-Sender speichern, und zwar entweder mit Hilfe des automatischen oder mit Hilfe des manuellen Speicherverfahrens.

In einigen Fällen wurden bereits Testfrequenzen für den Tuner gespeichert, da die Programmierfunktion vor dem Versand im Werk überprüft wurde. Hierbei handelt es sich nicht um eine Fehlfunktion.

Sie können die gewünschten Sender mit Hilfe des folgenden Verfahrens im Speicher sichern.

So speichern Sie Sender automatisch – automatische Senderspeicherung

Sie müssen Sender im UKW- und MW/LW-Frequenzband getrennt speichern.

NUR auf der Fernbedienung:

1 Drücken Sie zum Auswählen des Frequenzbands die Taste FM/AM.

F1 87.50

2 Drücken Sie die Taste AUTO PRESET und halten Sie sie länger als 2 Sekunden gedrückt.

Lokale Sender mit starken Sendesignalen werden gesucht und automatisch im Speicher gesichert.

Wenn die automatische Senderspeicherung abgeschlossen ist, wird der Sender wiedergegeben, der unter der Speicherplatznummer 1 gespeichert wurde.

3 Wiederholen Sie Schritt 1 und 2, um Sender der anderen Frequenzbänder zu speichern.

• Wenn gewünschte Sender nicht automatisch gespeichert werden können, beachten Sie Folgendes:

Sender mit schwachen Sendesignalen werden von der automatischen Senderspeicherung nicht erkannt. Um einen solchen Sender zu speichern, müssen Sie die manuelle Senderspeicherung verwenden.

• Das Netzkabel wird gezogen, oder der Strom fällt aus.

Automatisch gespeicherte Sender werden sofort gelöscht. Wenn dies geschieht, müssen Sie die Sender erneut speichern.

So speichern Sie Sender manuell – manuelle Senderspeicherung

Sie müssen Sender im UKW- und MW/LW-Frequenzband getrennt speichern.

• Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Sollte der Einstellungsvorgang abgebrochen werden, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 2.

NUR auf der Fernbedienung:

1. Stellen Sie den Sender ein, den Sie speichern wollen.

Informationen hierzu finden Sie weiter unter „Einstellen eines Senders“ auf Seite 11.

FM 8750

2. Drücken Sie die Taste SET.

SET

3. Drücken Sie die Taste UP oder DOWN, um eine Speicherplatznummer zu wählen.

P 1

4 Drücken Sie erneut die Taste SET.

STORE II

Der Sender, der in Schritt 1 eingestellt wurde, wird unter der Speicherplatznummer gespeichert, die in Schritt 3 gewählt wurde.

• Wenn ein neuer Sender unter einer bereits belegten Speicherplatznummer gespeichert wird, wird der bereits gespeicherte Sender gelöscht.

Das Netzkabel wird gezogen, oder der Strom fällt aus.

Die gespeicherten Sender werden nach einigen Tagen gelöscht.

Sollte dieser Fall eintreten, speichern Sie die Sender erneut.

Einstellen eines gespeicherten Senders

NUR auf der Fernbedienung:

1 Drücken Sie die Taste FM/AM, um das Frequenzband zu wählen.

Das Gerät wird automatisch eingeschaltet und der zuletzt wiedergegebene Sender eingestellt (UKW- oder MW/LW-Sender).

• Wenn Sie diese Taste mehrfach hintereinander drücken, wird das Frequenzband abwechselnd zwischen UKW und MW/LW umgeschaltet.

FM 8750

2 Drücken Sie die Taste UP oder DOWN, um eine Speicherplatznummer zu wählen.

Speicherplatznummer zu wählen.

So wählen Sie mit Hilfe der Zifferntasten eine Speicherplatznummer

NUR auf der Fernbedienung:

Wenn Sie die Zifferntasten drücken,

können Sie die gewünschte

Speicherplatznummer auswählen.

Bsp.: Drücken Sie die Zifferntaste 5, um Speicherplatznummer 5 zu wählen.

Drücken Sie die Zifferntaste +10 und anschließend 5, um

Speicherplatznummer 15 zu wählen.

Drücken Sie die Zifferntaste +10 und anschließend 10, um Speicherplatznummer 20 zu wählen.

Drücken Sie die Zifferntaste +10, +10 und anschließend 10, um Speicherplatznummer 30 zu wählen.

Empfangen von UKW-Sendern mit RDS

Das Radiodatensystem (RDS) ermöglicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Stationsnamen sowie Informationen über die aktuelle Sendung übermitteln, wie z. B. Sport oder Musik usw. Wenn Sie einen UKW-Sender hören, der den RDS-Dienst bietet, schaltet sich die Anzeige RDS im Display ein. Mit diesem Gerät können Sie folgende RDS-Signale empfangen:

PS (Sendername):

Allgemein werden Sendernamen angezeigt.

PTY (Sendungstyp):

Der Sendungstyp wird angezeigt.

RT (Radiotext):

Es werden Textmeldungen angezeigt, die der Sender überträgt.

Enhanced Other Networks (Vorübergehendes Umschalten auf eine gewünschte Sendung):

Bietet Informationen über Sendungstypen, die andere RDS-Sender ausstrahlen.

Weitere Informationen über RDS

• Einige UKW-Sender bieten keine RDS-Signale an.
• Nicht alle UKW-RDS-Dienste bieten dieselben RDS-Dienste an. Falls Sie nähere Informationen über die RDS-Dienste in Ihrem Empfangsbereich wünschen, setzen Sie sich mit den lokalen Sendern in Verbindung.
• RDS funktioniert möglicherweise nicht richtig, wenn der Sender, den Sie eingestellt haben, die Signale nicht richtig überträgt oder die Signalstärke nicht ausreicht.

Ändern der RDS-Informationen

RDS-Informationen werden im Display angezeigt, während Sie einen UKW-Sender hören.

NUR auf der Fernbedienung:

Drücken Sie die Taste DISPLAY (Orange).

• Wenn Sie diese Taste mehrfach hintereinander drücken, werden im Display nacheinander folgende Informationen angezeigt:

• Es werden keine PS-, PTY- oder RT-Signale vom eingestellten Sender übertragen. Im Display wird „NO PS“, „NO PTY“ oder „NO RT“ angezeigt. Anzeige von Buchstaben

PS-, PTY- oder RT-Signale werden im Display wie folgt angezeigt: - Im Display können nur Großbuchstaben dargestellt werden. - Im Display können keine akzentuierten Buchstaben dargestellt werden; der Buchstabe „A“ kann also auch für ein akzentuiertes „A“ stehen wie z.B. „À, Á, Â, Ã, Ä und Å“.

Suchen von Sendungen mit PTY-Codes (PTY-Suche)

Einer der Vorteile des RDS-Dienstes besteht darin, dass Sie bestimmte Sendungen suchen können, indem Sie den entsprechenden PTY-Code eingeben.

• Weitere Hinweise zu den PTY-Codes finden Sie unter „Zusätzliche Informationen“ auf Seite 23. So suchen Sie eine Sendung mit Hilfe der PTY-Codes: DENKEN SIE DARAN, dass Sie UKW-RDS-Sender zunächst speichern müssen, bevor Sie die PTY-Codes verwenden können. Haben Sie bislang noch keine Sender gespeichert, finden Sie auf Seiten 11 und 12 Informationen darüber, wie Sender gespeichert werden.
• Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Sollte der Einstellungsvorgang abgebrochen werden, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 1.

NUR auf der Fernbedienung:

1. Drücken Sie die Taste PTY SEARCH.

Im Display erscheinen abwechselnd „PTY“ und „SELECT“.

2. Drücken Sie die Taste PTY SELECT + / -, bis der gewünschte PTY-Code im Display angezeigt wird.

• Wenn Sie diese Taste mehrfach hintereinander drücken, ändern sich die PTY-Codes wie folgt:

NONE NEWS AFFAIRS INFO SPORT EDUCATE DRAMA CULTURE SCIENCE VARIED POP M ROCK M EASY M LIGHT M CLASSICS OTHER M WEATHER FINANCE CHILDREN SOCIAL RELIGION PHONE IN TRAVEL LEISURE JAZZ COUNTRY NATION M OLDIES FOLK M DOCUMENT TEST ALARM (zurück zum Anfang)

3. Drücken Sie erneut die Taste PTY SEARCH.

Während der Suche werden „SEARCH“ und der gewählte PTY-Code abwechselnd im Display angezeigt.

Der Receiver durchsucht 30 gespeicherte UKW-Kanäle und beendet die Suche, sobald er den gewünschten Sendungstyp gefunden hat („FOUND“ wird im Display angezeigt). Dieser Sender wird dann eingestellt.

• Wenn keine Sendung gefunden wurde, wird „NOT FOUND“ im Display angezeigt, und das Gerät stellt den zuletzt wiedergegebenen Sender ein.

So brechen Sie den Suchvorgang während des Prozesses ab: Drücken Sie die Taste PTY SEARCH während der Suche.

Wenn Sie bei laufender PTY-Suche einen Sender speichern, wird die Suche evtl. nicht angehalten.

Drücken Sie in diesem Fall PTY SEARCH, um die Suche anzuhalten.

Vorübergehendes Umschalten auf eine gewünschte Sendung

Mit der Funktion „Enhanced Other Networks“ kann das Gerät vorübergehend auf Programme eines anderen Senders umschalten (z.B. Verkehrsfunk-, Nachrichten- und Infosendungen). Dies funktioniert nur, wenn Sie einen voreingestellten UKW-RDS-Sender hören, der die entsprechenden Signale anbietet.

So aktivieren Sie die „Enhanced Other Networks“

Denken Sie daran, dass Sie UKW-RDS-Sender zunächst speichern müssen, bevor Sie die Funktion verwenden können. Haben Sie bislang noch keine Sender gespeichert, finden Sie auf Seiten 11 und 12 Informationen darüber, wie Sender gespeichert werden. Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Sollte der Einstellungsvorgang abgebrochen werden, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 1.

Nur auf der Fernbedienung:

1. Drücken Sie die Taste TA/News/Info, bis der gewünschte Datentyp im Display angezeigt wird.

Die Anzeige des gewählten Datentyps blinkt.

• Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Datentyp wie folgt:

TA: Verkehrsdurchsagen

News: Nachrichten

Info: Sendung mit dem Zweck, Informationen im weitesten Sinn zu vermitteln.

OFF: Die Funktion wird deaktiviert. Die Anzeige des Datentyps (TA, News und Info) wird ausgeschaltet.

Warten Sie ca. 3 Sekunden, nachdem Sie den Datentyp angegeben haben.

Die Anzeige des Datentyps blinkt nicht mehr, sondern leuchtet kontinuierlich.

Die Funktion wurde damit aktiviert. Weitere Informationen finden Sie unter „So funktioniert „Enhanced Other Networks".

So funktioniert „Enhanced Other Networks“:

FALL 1

Kein Sender überträgt zurzeit eine Sendung des von Ihnen gewünschten Typs.

Das Gerät setzt die Wiedergabe des aktuellen Senders fort.

Wenn ein Sender eine Sendung überträgt, die dem von Ihnen gewünschten Typ entspricht, schaltet das Gerät automatisch auf diesen Sender um. Die Anzeige des empfangenen PTY-Codes beginnt zu blinken.

Wenn die Sendung beendet ist, schaltet das Gerät auf den zuvor eingestellten Sender zurück, aber die Funktion bleibt weiterhin aktiviert.

FALL 2

Ein Sender überträgt zurzeit eine Sendung des von Ihnen gewünschten Typs.

Das Gerät stellt den Sender ein. Die Anzeige des empfangenen PTY-Codes beginnt zu blinken.

Wenn die Sendung beendet ist, schaltet das Gerät auf den zuvor eingestellten Sender zurück, aber die Funktion bleibt weiterhin aktiviert.

FALL 3

Der UKW-Sender, den Sie gerade hören, sendet die von Ihnen gewünschte Sendung.

Das Gerät empfängt weiterhin den Sender, aber die Anzeige des empfangenen PTY-Codes beginnt zu blinken.

Wenn die Sendung beendet ist, blinkt die Anzeige des empfangenen PTY-Codes nicht mehr, sondern leuchtet kontinuierlich, aber die Funktion bleibt weiterhin aktiviert.

Weitere Informationen über die „Enhanced Other Networks“

Die von einigen Sendern ausgestrahlten Daten sind evtl. nicht mit diesem Gerät kompatibel bzw. strahlen manche Sender keine „Enhanced Other Networks“-Signale aus. In einem solchen Fall arbeitet die Funktion evtl. nicht ordnungsgemäß. - Während Sie eine Sendung hören, die durch die Funktion eingestellt wurde, wird der Sender nicht gewechselt, selbst wenn ein anderer Sender des Netzes eine Sendung mit denselben Daten ausstrahlt. - Die Funktion wird deaktiviert, wenn Sie CD, TAPE oder AUX/MD als Signalquelle wählen, während die Funktion vorübergehend deaktiviert wird, wenn Sie MW/LW als Signalquelle wählen. - Diese Funktion wird auch beim Ausschalten des Geräts deaktiviert.

Wiedergeben von CDs (CD/CD-R/CD-RW)

Mit diesem Gerät können die folgenden CD-Typen wiedergegeben werden:

CD CD-R CD-RW

Wenn Sie CDs von besonderer Form spielen (herzförmige, eckige, usw.) kann das Gerät Schaden nehmen.

Allgemeine Hinweise

Im allgemeinen haben Sie die beste Wiedergabequalität, wenn Sie Ihre CDs und den Mechanismus sauber halten.

• Legen Sie Ihre CDs stets in ihre Boxen zurück und bewahren Sie diese in einem geschlossenen Schrank oder in einem Regal auf.
• Halten Sie das CD-Fach stets geschlossen, wenn es nicht benutzt wird.

Wiedergeben einer CD-R oder CD-RW

Selbstgebrannte CD-Rs (einmal beschreibbare CD-Rohlinge) und CD-RWs (wiederbeschreibbare CD-Rohlinge) können nur dann wiedergegeben werden, wenn sie „abgeschlossen“ sind. - Sie können selbstgebrannte CD-Rs oder CD-RWs wiedergeben, die im Audio-CD-Format gebrannt wurden. Möglicherweise werden sie jedoch in Abhängigkeit von den CD-Merkmalen oder CD-Aufnahmebedingungen nicht wiedergegeben. - Bevor Sie CD-Rs oder CD-RWs wiedergeben, lesen Sie sorgfältig die zugehörigen Anweisungen oder Warnhinweise. - Einige CD-Rs oder CD-RWs werden unter Umständen von diesem Gerät nicht wiedergegeben, wenn bestimmte CD-Merkmale vorliegen, die CDs beschädigt oder verschmutzt sind oder die Linse des CD-Spielers verschmutzt ist. - Für CD-RWs ist möglicherweise eine längere Lesezeit erforderlich. Dies ist darauf zurückzuführen, dass das Reflexionsvermögen der CD-RWs geringer als bei normalen CDs ist.

Wiedergeben der gesamten CD - normale Wiedergabe

1 Drücken Sie die Taste CD auf der Fernbedienung (oder am Gerät).

Das Gerät wird automatisch eingeschaltet, und die CD-Lade wird ausgefahren.

2 Legen Sie die CD richtig in die kreisförmige Vertiefung der CD-Lade, sodass die Labelseite nach oben weist.

• Wenn Sie eine CD-Single (8 cm) verwenden, legen Sie sie in die innere kreisförmige Vertiefung der CD-Lade.

3 Drücken Sie die Taste CD /II.

Die CD-Lade wird automatisch geschlossen, und die Wiedergabe des ersten Titels der CD beginnt.

Titelnummer Verstrichene Spielzeit

• Der CD-Stopp erfolgt automatisch, sobald der letzte Titel der CD zu Ende gespielt ist.

Wenn Sie die Wiedergabe beenden möchten, drücken Sie die Taste.

Gesamtzahl der Titel Gesamtspielzeit

Wenn Sie die CD entnehmen möchten, drücken Sie die Taste CD auf der Fernbedienung (oder am Gerät).

• Wenn die CD nicht gelesen werden kann (z.B. weil sie zerkratzt ist) oder eine nicht lesbare CD-R oder CD-RW eingelegt wird, wird die Wiedergabe nicht gestartet. Falls keine CD eingelegt ist, erscheint im Display "NO DISC".
• Wenn die CD mehr als 21 Titel enthält und Sie den 21. oder einen späteren Titel wählen, erscheint im Display -1/2 - -1/2 - -1/2 , nicht die Laufzeit.

Versuchen Sie NICHT, das CD-Fach von Hand zu schließen; dadurch würde es beschädigt.

CD-Grundbetrieb

Wenn Sie eine CD wiedergeben, können Sie Folgendes ausführen.

So unterbrechen Sie die Wiedergabe kurzfristig

Drücken Sie die Taste CD ▷/II. Während der Wiedergabepause blinkt die verstrichene Spielzeit im Display.

Um die Wiedergabe wiederaufzunehmen, drücken Sie erneut die Taste CD ▷/II.

So springen Sie zu einem anderen Titel

Drücken Sie wiederholt die Taste ▶▶ oder ▶. Der Anfang des nächsten oder der folgenden Titel wird angesprungen. Der Anfang des aktuellen Titels oder der vorherigen Titel wird angesprungen.

So springen Sie mit Hilfe der Zifferntasten direkt zu einem anderen Titel

NUR auf der Fernbedienung:

Wenn Sie die Zifferntasten drücken, können Sie den gewünschten Titel wiedergeben.

Bsp.: Drücken Sie die Zifferntaste 5, um Titel 5 zu wählen.

Drücken Sie die Zifferntaste

+10 und anschließend 5, um Titel 15 zu wählen.

Drücken Sie die Zifferntaste

+10 und anschließend 10, um Titel 20 zu wählen.

Drücken Sie die Zifferntaste +10, +10, +10 und anschließend 2, um Titel 32 zu wählen.

Suchen Sie eine bestimmte Stelle eines Titels

Drücken Sie während der

Wiedergabe die Taste ▶ oder

und halten Sie sie gedrückt.

• ▶: Die CD wird im

Schnellauf wiedergegeben.

• ◀: Die CD wird im

Schnellauf rückwärts wiedergegeben.

Programmieren der Wiedergabereihenfolge der Titel – Programmierbetrieb

Sie können die Reihenfolge festlegen, in der die Titel wiedergegeben werden sollen, bevor Sie die Wiedergabe starten. Es können maximal 20 Titel programmiert werden.

Nur auf der Fernbedienung:

1. Legen Sie eine CD ein.

• Wenn die aktuelle Signalquelle nicht der CD-Spieler ist, drücken Sie die Taste CD ▶/■ und anschließend die Taste ■, bevor Sie mit dem nächsten Schritt fortfahren.

2. Drücken Sie die Taste PRGM (Program).

Die Anzeige PRGM (Program) des Displays leuchtet.

• Wenn sich bereits ein Programm im Speicher befindet, wird dieses Programm aufgerufen.

3 Drücken Sie die Taste UP oder DOWN, um die Titelnummer zu wählen, und drücken Sie anschließend die Taste SET.

• Sie können die Titelnummer direkt mit den Zifferntasten auswählen. (Weitere Informationen finden Sie unter „So springen Sie mit Hilfe der Zifferntasten direkt zu einem anderen Titel").

Titelnummer Schrittnummer des Programms

4 Wiederholen Sie Schritt 3, um weitere gewünschte Titel zu programmieren.

5 Drücken Sie die Taste CD /II.

Die Titel werden in der programmierten Reihenfolge wiedergegeben.

Wenn Sie die Wiedergabe beenden wollen, drücken Sie die Taste.

Wenn Sie die programmierte Wiedergabe beenden wollen, drücken Sie vor oder nach der Wiedergabe die Taste PRGM. Die Anzeige PRGM (Program) erlischt.

Drücken Sie zum Löschen des Programms die Taste ■ zweimal.

• Wenn die CD ausgeworfen wird, wird das Programm ebenfalls gelöscht.

Es wird ein 21. Titel ignoriert.

Im Display wird „FULL“ angezeigt.

So überprüfen Sie den Programminhalt

Sie können den Inhalt des Programms prüfen, indem Sie vor oder nach der Wiedergabe oder drücken.

Zum Prüfen des Inhalts der programmierten Reihenfolge.

Zum Prüfen des Inhalts in umgekehrter Reihenfolge.

So ändern Sie das Programm NUR auf der Fernbedienung:

Vor oder nach der Wiedergabe können Sie den zuletzt programmierten Titel löschen, indem Sie die Taste CANCEL drücken.

• Wenn Sie diese Taste mehrfach hintereinander drücken, wird der jeweils zuletzt programmierte Titel des Programms gelöscht.

Um dem Programm weitere Titel hinzuzufügen, bevor die Wiedergabe gestartet wird, brauchen Sie lediglich die gewünschten Titelnummern zu wählen. Befolgen Sie hierzu Schritt 3 des Programmierverfahrens.

Wiedergeben in zufälliger Reihenfolge – Wiedergabetrieb in zufälliger Reihenfolge

In diesem Modus werden die Titel in keiner speziellen Reihenfolge abgespielt.

NUR auf der Fernbedienung:

1. Legen Sie eine CD ein.

• Wenn die aktuelle Signalquelle nicht der CD-Spieler ist, drücken Sie die Taste CD▶/■, und anschließend die Taste ■, bevor Sie mit dem nächsten Schritt fortfahren.

2. Drücken Sie die Taste RANDOM.

Die Anzeige RANDOM leuchtet auf, und die Titel werden in zufälliger Reihenfolge wiedergegeben.

3 Drücken Sie die Taste CD ▸ / II.

Die Wiedergabe in zufälliger Reihenfolge wird beendet, wenn alle Titel einmal wiedergegeben worden sind.

Wenn Sie den aktuellen Titel überspringen möchten, drücken Sie die Taste ▸.

• Sie können nicht zu den vorherigen Titeln zurückspringen, wenn Sie die Taste drücken.

Wenn Sie die Wiedergabe beenden wollen, drücken Sie die Taste.

Wenn Sie die Wiedergabe in zufälliger Reihenfolge beenden möchten, drücken Sie vor oder nach der Wiedergabe erneut die Taste RANDOM. Die Wiedergabe in zufälliger Reihenfolge wird deaktiviert und die normale Wiedergabe aktiviert.

Die Anzeige RANDOM erlischt.

Wiederholen von Titeln — wiederholte Wiedergabe

Sie können die Wiedergabe aller Titel, der programmierten Titel oder eines einzelnen Titels, der gerade wiedergegeben wird, beliebig oft wiederholen.

NUR auf der Fernbedienung:

Um die wiederholte Wiedergabe zu aktivieren, drücken Sie während oder vor der Wiedergabe die Taste REPEAT.

• Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Wiederholbetrieb und dessen Anzeige im Display wie folgt:

: Ein Titel wird wiederholt. ALL: Bei normalem Wiedergabemodus werden alle Titel wiederholt. Bei programmiertem Wiedergabemodus werden alle Titel des Programms wiederholt. Bei der Zufallswiedergabe werden alle Titel in zufälliger Reihenfolge wiederholt.

Wenn Sie die Wiedergabe beenden wollen, drücken Sie die Taste.

Um die wiederholte Wiedergabe abzubrechen, drücken Sie die Taste REPEAT mehrfach hintereinander, bis im Display keine Repeat-Funktion mehr angezeigt wird.

• Der Repeat-Modus bleibt gewählt, auch wenn Sie den Wiedergabemodus ändern.
• Bei der Zufallswiedergabe kann selbstverständlich nicht gewählt werden. Ist die Einstellung aktiviert, wenn Sie die Taste RANDOM drücken, wird sie anschließend deaktiviert.

Verhindern des CD-Auswurfs: Verriegelung der CD-Lade

Sie können verhindern, dass CDs ausgeworfen werden, und Sie können die CD-Lade verriegeln.

• Wenn die aktuelle Wiedergabequelle nicht der CD-Player ist, drücken Sie CD / und dann ■, bevor Sie die folgenden Schritte ausführen.

NUR am Gerät:

Um den Auswurf von CDs zu sperren, drücken Sie die Taste STANDBY/ON φ /1 während Sie die Taste gedrückt halten. - Wenn eine CD-Lade geöffnet ist, schließen Sie sie zuerst.

Um die Sperrung aufzuheben und die CDs zu entriegeln, drücken Sie die Taste STANDBY/ON, während Sie gleichzeitig die Taste gedrückt halten.

Wenn Sie versuchen, die CD bei aktiviertem „Verriegelung der CD-Laden“ auszuwerfen

erscheint die Anzeige „LOCKED“, um anzuzeigen, dass das CD-Fach gesperrt ist.

Sie können Kassetten des Typs I, II und IV wiedergeben, ohne dass Sie Einstellungen ändern müssen.

Wiedergeben einer Kassette

1 Drücken Sie die Taste PUSH OPEN an dem Gerät.

2 Legen Sie eine Kassette ein, so dass der freiliegende Bandteil nach unten weist.

3 Drücken Sie erneut die Taste PUSH OPEN.

4 Drücken Sie die Taste TAPE ◁

Das Gerät wird automatisch eingeschaltet, und die Kassette wird wiedergegeben. Die Kassettenrichtungsanzeige (▶ oder ↓) blinkt langsam im Display.

• Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich abwechselnd die Kassettenlaufrichtung. :Die Vorderseite wird wiedergegeben. :Die Rückseite wird wiedergegeben.

Sobald die Kassette das Ende erreicht hat, wird das Kassettendeck automatisch gestoppt, wenn der Reverse-Betrieb auf code gestellt ist. (Weitere Informationen finden Sie unter „So geben Sie beiden Kassettenseiten wiederholt wieder – Reverse-Betrieb“).

Wenn keine Kassette eingelegt ist

wird „NO TAPE“ im Display angezeigt.

Wenn Sie die Wiedergabe beenden möchten, drücken Sie die Taste.

Wenn Sie eine Kassette schnell nach links oder nach rechts spulen möchten, drücken Sie die Taste ▶▶ oder ▶▶, während die Kassette nicht wiedergegeben wird.

Die Kassettenrichtungsanzeige (▶ oder ↓) blinkt schnell im Display.

Drücken Sie zum Entnehmen der Kassette am Gerät auf PUSH OPEN.

So geben Sie bereits Kassettenseiten wiederholt wieder – Reverse-Betrieb

Sie können das Deck so einstellen, dass nur eine Kassettenseite wiedergegeben wird, beide Kassettenseiten einmal wiedergegeben werden oder andere Kassettenseiten kontinuierlich wiederholt werden.

Drücken Sie die Taste REV.MODE.

• Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Reverse-Betrieb wie folgt:

Deck stoppt

automatisch, wenn beide Seiten der Kassette zu Ende gespielt worden sind. Stoppt, wenn die

Wiedergabe in die Richtung beendet ist.

Das Deck spielt die Seite weiter, bis die Taste gedrückt wird.

Das Deck stoppt automatisch, wenn eine Seite der Kassette am Ende angelangt ist.

Es wird nicht empfohlen, Kassetten des Typs C-120 oder mit noch dünnerem Band zu verwenden, da sich die Aufnahmeeigenschaften verschlechtern können und sich das Band leicht in den Andruckrollen und Antriebsrollen verfangen kann.

Aufnehmen

WICHTIG:

Die Aufnahmelautstärke wird automatisch richtig eingestellt und wird davon nicht von den anderen Einstellungen beeinflusst. Sie können die Lautstärke während der Aufnahme wunschgemäß einstellen, ohne dass der Aufnahmepegel beeinflusst wird. - Wenn Ihre Aufnahmen übermäßig Rauschen oder Knacken enthalten, steht das Gerät möglicherweise zu dicht an einem Fernsehgerät. Vergrößern Sie den Abstand zwischen dem Fernsehgerät und dem Gerät. - Es können die Bandtypen I zur Aufnahme verwendet werden.

So schützen Sie Ihre Aufnahmen

Zwei kleine Löschschutzzungen befinden sich auf der Rückseite der Kassette, um zu verhindern, dass Aufnahmen unabsichtlich gelöscht oder überspielt werden.

Brechen Sie diese Löschschutzzungen heraus, um Ihre Aufnahmen zu schützen.

Wenn Sie eine Kassette erneut bespielen wollen, deren Löschschutzzungen herausgebrochen wurden, müssen Sie diese Löcher mit Klebeband überkleben.

So bewahren Sie die beste Aufnahme- und Wiedergabequalität

Wenn die Köpfe, Antriebs- und Andruckrollen des Kassettendecks verschmutzt sein sollten, kann Folgendes eintreten:

Die Klangqualität verschlechtert sich. Die Wiedergabe setzt an manchen Punkten aus. - Der Ton wird leiser. - Kassetten können nicht vollständig gelöscht werden. - Es wird schwierig, Aufnahmen durchzuführen.

So reinigen Sie die Köpfe, Antriebsrollen und Andruckrollen. Reinigen Sie Köpfe, Antriebs- und Andruckrollen mit einem weichen Wattestäbchen, das mit Alkohol befeuchtet ist.

So entmagnetisieren Sie die Köpfe

Schalten Sie das Gerät aus, und verwenden Sie eine Entmagnetisierungsdrossel für Köpfe (diese Drossel erhalten Sie in Elektronik- und CD-Geschäften).

Zu Beginn und Ende des Kassettenbandes gibt es ein Vorlaufband,

das nicht bespielt werden kann. Wenn Sie CDs oder Radiosendungen aufnehmen möchten, müssen Sie aus diesem Grund das Vorspannband zunächst aufwickeln, um zu gewährleisten, dass kein Teil der Aufnahme verloren geht.

Bespielen einer Kassette

NUR am Gerät:

1. Legen Sie eine Kassette ein, so dass der freiliegende Bandteil nach unten weist.

2. Schließen Sie das Kassettenfach sanft und prüfen Sie die Richtung, in der die Kassette bespielt wird.

• Wenn die Wiedergaberichtung nicht richtig ist, drücken Sie zweimal die Taste TAPE ◁ und anschließend die Taste, um die Kassettenwiedergaberichtung zu ändern.
• Wenn Sie bereits Seiten einer Kassette bespielen möchten, finden Sie hierzu weitere Informationen im Abschnitt „So bespielen Sie bereits Kassettenseiten – Reverse-Betrieb“.

3. Geben Sie die Signalquelle wieder: UKW, MW/LW oder eine Zusammenkomponente, die an die Buchsen AUX angeschlossen wurde.

• Wenn CD als Signalquelle ausgewählt wurde, lesen Sie den Abschnitt „CD-Direktaufnahmen“ auf Seite 20.

4. Drücken Sie die Taste REC (Aufnahme).

Die Anzeige REC (Aufnahme) schaltet sich im Display ein, und die Aufnahme beginnt.

Wenn Sie die Aufnahme beenden möchten, drücken Sie die Taste.

Das Band stoppt nach 4 Sekunden.

Drücken Sie zum Entnehmen der Kassette am Gerät auf PUSH OPEN.

So bespielen Sie bereits bespielte Kassettenseiten — Reverse-Betrieb

Drücken Sie die Taste REV.MODE (Reverse-Betrieb), bis die Anzeige leuchtet.

• Wenn Sie den Reverse-Betrieb für Aufnahmen verwenden, starten Sie die Aufnahme zuerst in der Vorwärtsrichtung (▶).

Anderenfalls wird die Aufnahme gestoppt, wenn die Aufnahme nur auf einer Seite (Rückseite) der Kassette erfolgt.

Am Gerät: (nur für das Modell UX-L30R)

CD-Direktaufnahmen

Alle Titel der CD werden in der Reihenfolge auf die Kassette überspielt, die auf der CD besteht. Oder sie werden in der von Ihnen programmierten Reihenfolge aufgenommen.

NUR am Gerät:

1 Legen Sie eine Kassette ein, so dass der freiliegende Bandteil nach unten weist.

2 Legen Sie eine CD ein.

• Wenn die aktuelle Signalquelle nicht der CD-Spieler ist, drücken Sie die Taste CD ▶/II, und anschließend die Taste ■, bevor Sie mit dem nächsten Schritt fortfahren. — Wenn keine Pausen von etwa 4 Sekunden zwischen den Titeln aufgezeichnet werden sollen, drücken Sie die Taste CD ▶/II zweimal. Wenn Sie keine Taste drücken, wird zwischen den Titeln automatisch eine Pause eingefügt.
• Wenn Sie bereits bespielte Seiten einer Kassette bespielen möchten, finden Sie hierzu weitere Informationen im Abschnitt „So bespielen Sie bereits bespielte Kassettenseiten — Reverse-Betrieb".

3 Drücken Sie die Taste REC (Aufnahme).

Die Anzeige REC (Aufnahme) schaltet sich im Display ein, und die Aufnahme beginnt. Nach der Aufnahme stoppen der CD-Spieler und das Kassettendeck automatisch.

Drücken Sie zum Anhalten der Aufnahme.

Das Band wird nach 4 Sekunden angehalten.

Drücken Sie zum Entnehmen der Kassette am Gerät auf PUSH OPEN.

So bespielen Sie beide Kassettenseiten – Reverse-Betrieb

Drücken Sie die Taste REV.MODE (Reverse-Betrieb), bis die Anzeige leuchtet.

• Wenn Sie den Reverse-Betrieb für CD-Direktaufnahmen verwenden, starten Sie die Aufnahme zuerst in der Vorwärtsrichtung (▶). Wenn die Kassette das Bandende erreicht, während ein Titel in der Vorwärtsrichtung (▶) aufgenommen wird, wird dieser Titel am Anfang der Rückseite (▲) aufgezeichnet.

Wenn Sie die Aufnahme auf der Rückseite (◀) beginnen, wird die Aufnahme gestoppt, wenn die Aufnahme nur auf einer Seite (Rückseite) der Kassette erfolgt.

Wenn Sie während einer CD-Direktaufnahme den Einschaltfalschaltuhr einstellen

Stellen Sie die Zeit so weit voraus ein, dass die CD bis zu Ende spielen kann. Andernfalls wird der Strom abgeschaltet, bevor die Aufnahme beendet ist.

Einzeltitel-Aufnahme

Dieses Aufnahmeverfahren ist praktisch, wenn Sie Titel während der Wiedergabe einer CD aufnehmen. So können Sie Ihre Lieblingstitel auf Kassette aufzeichnen.

NUR am Gerät:

1 Legen Sie eine Kassette ein, so dass der freiliegende Bandteil nach unten weist.

2 Wählen Sie den Titel auf der CD, den Sie aufnehmen möchten.

3 Drücken Sie die Taste REC (Aufnahme).

Der CD-Spieler springt zum Anfang des Titels zurück und der Titel wird von Anfang an auf Band aufgenommen. Nach der Aufnahme stoppen der CD-Spieler und das Kassetendeck automatisch.

4 Wiederholen Sie die Schritte 2 und 3, um weitere gewünschte Titel aufzuzeichnen.

Drücken Sie, um die Aufnahme anzuhalten.

Das Band wird nach 4 Sekunden angehalten.

Drücken Sie am Gerät auf PUSH OPEN, um die Kassette zu entnehmen.

Verwendung der Schaltuhren

Es stehen Ihnen drei Schaltuhren zur Verfügung: Weckschaltuhr, Aufnahmeschaltuhr und Einschlafschaltuhr. Bevor Sie die Schaltuhren verwenden, müssen Sie die Uhr stellen, die in das Gerät integriert ist (siehe Seite 9).

Verwendung der Weck- und Aufnahmeschaltuhr

Sie können die Schaltuhr unabhängig davon stellen, ob das Gerät ein- oder ausgeschaltet ist.

Wenn die Einschaltzeit erreicht ist, wird das Gerät automatisch eingeschaltet (die Anzeige Schaltuhr blinkt kurz vor der Einschaltzeit und blinkt während des Schaltuhrbetriebs). Wenn die Ausschaltzeit erreicht ist, schaltet sich das Gerät automatisch aus (Bereitschaftsbetrieb).

Die Einstellungen der Schaltuhr bleiben so lange im Speicher, bis sie geändert werden.

• Wenn die Anzeige DAILY im Display leuchtet, dient die Schaltuhr als Weckschaltuhr. Sobald die Weckschaltuhr gestellt wurde, wird sie jeden Tag zur selben Zeit aktiviert, bis die Schaltuhr ausgeschaltet wird.
• Wenn die Anzeige REC im Display leuchtet, dient die Schaltuhr als Aufnahmeschaltuhr. Wenn eine Aufnahme mit der Aufnahmeschaltuhr durchgeführt wurde, bleiben die Einstellungen weiterhin gespeichert, aber die Schaltuhr ist ausgeschaltet.

Bevor Sie beginnen...

Wenn „TUNER“ als wiederzugebende Signalquelle ausgewählt wurde, vergewissern Sie sich, dass der gewünschte Sender eingestellt wurde, bevor Sie das Gerät ausschalten.

• Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Sollte der Einstellungsvorgang abgebrochen werden, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 1.

1. Drücken Sie die Taste CLOCK/TIMER.

Die Anzeige (Schaltuhr) leuchtet, und die Anzeige des Schaltuhrmodus (DAILY oder REC) sowie die aktuelle Einschaltzeit blinken im Display. Das Gerät wechselt jetzt in den Einstellmodus für die Einschaltzeit.

2. Geben Sie den Zeitpunkt ein, an dem das Gerät eingeschaltet werden soll.

1) Drücken Sie die Taste UP oder DOWN, um die Stunden einzustellen, und drücken Sie anschließend die Taste CLOCK/TIMER. 2) Drücken Sie die Taste UP oder DOWN, um die Minuten einzustellen, und drücken Sie anschließend die Taste CLOCK/TIMER.

Anschließend kann die Ausschaltzeit des Geräts eingegeben werden.

3. Geben Sie den Zeitpunkt an, an dem das Gerät ausgeschaltet werden soll (Bereitschaftsbetrieb).

1) Drücken Sie die Taste UP oder DOWN, um die Stunden einzustellen, und drücken Sie anschließend die Taste CLOCK/TIMER. 2) Drücken Sie die Taste UP oder DOWN, um die Minuten einzustellen, und drücken Sie anschließend die Taste CLOCK/TIMER.

Jetzt kann die gewünschte Signalquelle gewählt werden.

4. Drücken Sie die Taste UP oder DOWN, um den Schaltuhrmodus (Weckschaltuhr oder Aufnahmeschaltuhr) und die wiederzugebende Signalquelle auszuwählen, und drücken Sie anschließend die Taste CLOCK/TIMER.

• Wenn Sie diese Tasten mehrfach hintereinander drücken, ändern sich der Schaltuhrmodus und die Signalquelle wie folgt:

DAILY TUNER: Der zuletzt wiedergegebene Sender wird eingestellt. (Weckschaltuhr)

REC TUNER: Der zuletzt wiedergegebene Sender wird aufgenommen. (Aufnahmeschaltuhr)

• Legen Sie eine bespielbare Kassette in das Kassettendeck ein.

DAILY CD: Es wird eine CD wiedergegeben. (Weckschaltuhr)

• Legen Sie eine CD ein.

DAILY TAPE: Es wird eine Kassette wiedergegeben. (Weckschaltuhr)

Vergewissern Sie sich, dass die richtige Bandrichtung ausgewählt ist.

5 Drücken Sie zum Einstellen der Lautstärke UP oder DOWN und anschließend CLOCK/TIMER.

• Sie können den Lautstärkepegel auswählen (.VOLUME--" und "VOLUME0" sowie "VOLUME40"). Wenn Sie .VOLUME--" wählen, wird die Lautstärke eingestellt, die vor dem letzten Ausschalten des Geräts aktiv war.
• Wenn Sie keine Wiedergabe wünschen, während die Aufnahmeschaltuhr (REC TUNER) in Betrieb ist, stellen Sie den Lautstärkepegel auf „VOLUME 0". Der Modus zum Einstellen der Uhrzeit wird aktiviert.

6 Stellen Sie die Uhrzeit ein. Siehe „Einstellen der Uhrzeit" auf Seite 9.

7 Drücken Sie die Taste STANDBY/ON, um das Gerät auszuschalten (Bereitschaftsbetrieb), sofern Sie die Schaltuhr bei eingeschaltetem Gerät eingestellt haben.

• Wenn die Schaltuhr eingeschaltet wird, blinkt die Anzeige (Schaltuhr) und der ausgewählte Schaltuhrmodus (DAILY oder REC).

Wenn Sie die Einstellung deaktivieren möchten, halten Sie die Taste CLOCK/TIMER gedrückt, bis die Anzeige (Schaltuhr) im Display erlischt.

• Das Gerät wird eingeschaltet, wenn die Einschaltzeit erreicht ist. Die Schaltuhr arbeitet nicht.
• Das Netzkabel wird gezogen, oder der Strom fällt aus. Die Schaltuhr wird deaktiviert. Sie müssen zuerst die Uhr und dann die Schaltuhr erneut stellen.

Verwendung der Einschlafschaltuhr

Sie können die Einschlafschaltuhr verwenden, um bei Musik einzuschlafen.

Sie können die Einschlafschaltuhr einstellen, wenn das Gerät eingeschaltet ist.

Funktionsweise der Einschlafschaltuhr

Das Gerät wird nach dem eingegebenen Zeitintervall automatisch ausgeschaltet.

NUR auf der Fernbedienung:

1. Drücken Sie die Taste SLEEP.

Das Zeitintervall bis zum Ausschalten des Geräts wird angezeigt, und die Anzeige SLEEP schaltet sich im Display ein.

• Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das Zeitintervall wie folgt:

2. Warten Sie etwa 5 Sekunden ab, nachdem Sie das Zeitintervall festgelegt haben.

Um die Restzeit bis zum Ausschalten des Geräts zu prüfen, drücken Sie einmal die Taste SLEEP, sodass die Restzeit bis zum Ausschalten des Geräts etwa 5 Sekunden lang angezeigt wird.

Um die Ausschaltzeit zu ändern, drücken Sie die Taste SLEEP mehrfach hintereinander, bis das gewünschte Zeitintervall im Display angezeigt wird.

Um die Einstellung abzubrechen, drücken Sie die Taste SLEEP mehrfach hintereinander, bis die Anzeige SLEEP im Display erlischt.

Die Einschlafschaltuhr wird auch deaktiviert, wenn Sie das Gerät ausschalten.

Die Einschlafschaltuhr wird gestellt, während die Weckschaltuhr die ausgewählte Signalquelle wiedergibt. Die Weckschaltuhr wird deaktiviert. Die Einschlafschaltuhr wird gestellt, während die Aufnahmeschaltuhr die Aufnahme durchführt. Die Aufnahmeschaltuhr wird deaktiviert, aber die Aufnahme wird fortgesetzt, bis die Einschlafschaltuhr eingeschaltet wird.

Beschreibung der PTY-Codes:

NEWS: Nachrichten.

AFFAIRS: Themensendung, in der aktuelle Nachrichten ausführlicher behandelt werden – Debatte oder Analyse.

INFO: Sendung mit dem Zweck, Informationen im weitesten Sinn zu vermitteln.

SPORT: Sendung über sportliche Ereignisse.

EDUCATE: Bildungssendungen.

DRAMA: Hörspiele und Hörspielserien.

CULTURE: Sendungen, die sich mit nationaler oder regionaler Kultur einschließlich Sprache, Theater usw. beschäftigen.

SCIENCE: Sendungen über Naturwissenschaften und Technik.

VARIED: Dieser Code wird hauptsächlich für Wortsendungen verwendet, wie z. B. Quizsendungen, Ratespiele und Interviews.

POP M: Kommerzielle Musik, die aktuell Anklang finden.

ROCK M: Rockmusik.

EASY M: Zeitgenössische Unterhaltungsmusik der Kategorie „Easy Listening“.

LIGHT M: Instrumentalmusik und Vokal- oder Chormusik.

CLASSICS: Darbietung von Orchestermusik, Symphonien, Kammermusik usw.

OTHER M: Musik, die in keine der anderen Kategorien passt.

WEATHER: Wetterberichte und Wettervorhersagen.

FINANCE: Börsen-, Handels- und Wirtschaftsbereiche usw.

CHILDREN: Sendungen für ein junges Zielpublikum.

SOCIAL: Sendungen über Soziologie, Geschichte, Geographie, Psychologie und Gesellschaft.

RELIGION: Sendungen mit religiösem Inhalt.

PHONE IN: Sendungen, an denen Zuhörer entweder per Telefon oder im Rahmen eines öffentlichen Forums teilnehmen können.

TRAVEL: Reiseberichte.

LEISURE: Sendungen über Freizeitaktivitäten.

JAZZ: Jazzmusik.

COUNTRY: Musik, die aus den Südstaaten Nordamerikas stammt oder die diese Tradition fortsetzt.

NATION M: Aktuelle Volksmusik des Landes oder der Region in der Sprache dieses Landes.

OLDIES: Musik aus dem sogenannten „goldenen Zeitalter" der Popmusik.

FOLK M: Musik, die ihre Wurzeln in der Musikkultur eines bestimmten Landes hat.

DOCUMENT: Tatsachenberichte, die in ermittelndem Stil vermittelt werden.

TEST: Sendung zum Testen, ob Geräte oder Receiver bei Notrufdurchsagen funktionieren.

ALARM: Notrufdurchsagen.

Die Einstufung der PTY-Codes einiger UKW-Sender kann sich von der obigen Liste unterscheiden.

Alarmfunktion

Wenn ein „ALARM“-Signal (Notfallsignal) von einem Sender empfangen wird, während eine Radiosendung wiedergegeben wird, schaltet das Gerät automatisch auf den Sender um, von dem dieses „ALARM“-Signal stammt. Diese Umschaltung erfolgt nicht, wenn Sie einen Sender hören, der keinen RDS-Betrieb unterstützt (alle MW-/LW- und einige UKW-Sender).

Testfunktion

Das TEST-Signal wird zum Testen des „ALARM“-Signals verwendet. Bei einem Testsignal arbeitet der Receiver wie bei einem „ALARM“-Signal.

Wird ein TEST-Signal empfangen, während eine Radiosendung wiedergegeben wird, schaltet das Gerät automatisch auf den Sender um, der das TEST-Signal sendet. Diese Umschaltung erfolgt nicht, wenn Sie einen Sender hören, der keinen RDS-Betrieb unterstützt (alle MW-/LW- und einige UKW-Sender).

Wenn Sie ein Problem mit dem Gerät haben, überprüfen Sie, ob in dieser Liste eine mögliche Lösung beschrieben wird, bevor Sie sich mit dem Kundendienst in Verbindung setzen.

Wenn Sie das Problem nicht mit Hilfe der an dieser Stelle angeführten Hinweise lösen können oder das Gerät beschädigt worden ist, beauftragen Sie einen qualifizierten Fachmann, wie z. B. Ihren Fachhändler, mit dem Kundendienst.

Symptom	Mögliche Ursache	Abhilfe
Es ist kein Ton zu horen.	Die Anschlüsse sind falsch oder locker.	Überprüfen Sie alle Anschlüsse, und führen Sie die Anschlüsse richtig durch.(Siehe Seiten 6 - 8).
	Die Kopfhörer sind angeschlossen.	Den Kopfhörerstocker Herausziehen.
Der Radioempfang ist verauscht.	Die Antennen sind abgetrennt.Die MW/LW-Rahmenantenne ist zu nahe an des Gerät aufgestellt.Die UKW-Antenne ist nicht richtig ausgelegt und angeordnet.	Schließen Sie die Antennen richtig an.Aändern Sie die Position und Ausrichtung der MW/LW-Rahmenantenne.Richten Sie die UKW-Antenne so aus, daß der Empfang am besten ist.
Die CD-Lade laßt sich nicht öffnen oder schließen.	Das Netzkabel ist nicht angeschlossen.	Stcken Sie den Netzstecker in eine Netzsteckdose.
Die CD wird nicht wiedergegeben.	Die CD wurde falsch herum eingelegt.	Legen Sie die CD so ein, daß die Labelseite nach oben zeigt.
Bei der CD-Wiedergabe entstehen Aussatzer.	Die CD ist schmutzig oder zerkratzt.	Reinigen Sie die CD, oder tauschen Sie sie aus.(Siehe Seite 25).
Die Kassettenflicher halten sich nicht öffnen.	Während der Wiedergabe einer Kassette wurde die Stromversorgung über das Netzkabel unterbrochen.	Schalten Sie das Gerät ein.
EsLANsSEN Sie keine Aufnahmen durchführten.	Die Lösenschutzzungen der Kassette wurden Herausgebrochen.	Bedecken Sie die Löcher auf der schmalen Rückseite der Kassette mit Klebeband.
Das Gerät laßt sich nicht bedieren.	Der eingebaute Mikroprozessor hat aufgrund externer elektrischer Störungen eine Fehlfunktion.	Ziehen Sie das Netzkabel ab, und schreiben Sie es anschließend wieder an das Netz an.
Das Gerät kann mit der Fernbedienung nicht bedient werden.	Der Weg zwischen Fernbedienung und Sensor der Anlage ist blockiert.Die Batterien sind verbraucht.	Beseitigen Sie das Hindernis.Tauschen Sie die Batterien aus.

Die beste Leistung des Geräts erzielen Sie, wenn Sie CDs, Kassetten und den entsprechenden Mechanismus sauber halten.

Umgang mit CDs

• Nehmen Sie die CD aus ihrer Box, indem Sie sie am Rand festhalten, während Sie vorsichtig gegen das Loch in der Mitte drücken.
• Berühren Sie nicht die glänzende Fläche der CD, und biegen Sie die CD auch nicht.
• Legen Sie die CD in ihre Box zurück, wenn Sie sie nicht mehr benötigen, damit sich die CD nicht verziehen kann.

• Achten Sie darauf, dass Sie die Oberfläche der CD nicht zerkratzen, wenn Sie sie wieder in die Box legen.
• Setzen Sie die CD nicht direkter Sonneneinstrahlung, extremen Temperaturen und Feuchtigkeit aus.

Reinigen des Geräts

Flecken auf dem Gerät

sollten mit einem weichen Tuch abgewischt werden. Wenn das Gerät stark verschmutzt ist, wischen Sie es mit einem Tuch ab, das mit einem neutralen, in Wasser verdünnten Reinigungsmittel getränkt und anschließend gut ausgewrungen wurde. Wischen Sie das Gerät dann mit einem trockenen Tuch trocken.

- Beachten Sie die folgenden Hinweise, da sich anderenfalls die Qualität des Geräts verschlechtern kann, es beschädigt werden kann oder sich der Lack abschälen kann.

— Wischen Sie es NICHT mit einem harten Tuch ab. — Üben Sie KEINEN starken Druck beim Wischen aus. — Wischen Sie es NICHT mit Verdünner oder Benzol ab. — Wischen Sie es NICHT mit flüchtigen Substanzen (beispielsweise Insektiziden) ab. — Bringen Sie es NICHT über einen längeren Zeitraum mit Gummi oder Kunststoff in Kontakt.

So reinigen Sie eine CD

Wischen Sie die CD mit einem weichen Tuch in geraden Linien ab, wobei Ihre Bewegungen vom Mittelpunkt nach außen geführt werden sollen.

Verwenden Sie KEINE Lösungsmittel, wie beispielsweise konventionellen Schallplattenreiniger, Spray, Verdünner oder Benzin, um die CD zu reinigen.

Umgang mit Kassetten

• Wenn das Band in der Kassette nicht gespannt ist, spannen Sie es, indem Sie einen Bleistift in eine der Spulen stecken und drehen.
• Wenn das Band nicht gespannt ist, kann es sich dehnen, zerschnitten werden oder sich in der Kassette verfangen.
• Berühren Sie nicht die Bandoberfläche.

Lagern Sie Kassetten nicht:

an staubigen Orten. in direktem Sonnenlicht oder in direkter Hitze. an feuchten Orten. auf einem Fernseher oder Lautsprecher in der Nähe eines Magneten.

UX-L40R (CA-UXL40R und SP-UXL40)

Verstärker

Ausgangsleistung

Eingangsempfindlichkeit/Impedanz (bei 1 kHz)

AUX: 400 mV / 48 kΩ

Digitalausgang—OPTICAL DIGITAL OUT

Signalwellenlänge: 660 nm

Ausgangspegel: -21 dBm bis -15 dBm

Lautsprecheranschluss: 6 Ω - 16 Ω

Tuner

UKW-Abstimmbereich: 87,50 MHz - 108,00 MHz

MW/LW-Abstimmbereich:

MW: 522 kHz - 1629 kHz

LW: 144 kHz - 288 kHz

CD-Spieler

Dynamikbereich: 85 dB

Rauschabstand: 90 dB

Tonhöhenschwankungen: nicht offenbar

Kassettendeck

Frequenzgang:

Normalkassetten (Typ I): 60 Hz - 14 000 Hz

Tonhöhenschwankungen: 0,15 % (WRMS)

Allgemeines

Anschlusswerte:

AC 230 V ~, 50 Hz

Leistungsaufnahme:

90 W (im Betrieb)

1,2 W (Bereitschaftsbetrieb)

Abmessungen (ca.):

170 mm x 286 mm x 319,5 mm (B/H/T)

Gewicht (ca.):

12,7 kg

Zubehör

Siehe Seite 6.

Lautsprecher

Lautsprecherchassis: Woofer: 10,0 cm Membran x 2

Hauptlautsprecher: 6 Ω

Abmessungen (ca.):

175 mm x 320 mm x 229 mm (B/H/T)

Gewicht (ca.):

6,0 kg

UX-L30R (CA-UXL30R und SP-UXL30)

Verstärker

Ausgangsleistung:

Eingangsempfindlichkeit/Impedanz (bei 1 kHz)

AUX: 400mV / 48kΩ

Digitalausgang—OPTICAL DIGITAL OUT

Signalwellenlänge: 660 nm

Ausgangspegel: -21 dBm bis -15 dBm

Lautsprecheranschlüsse: 6Ω -16Ω

Tuner

UKW-Abstimmbereich: 87,50 MHz - 108,00 MHz

MW/LW-Abstimmbereich:

MW: 522kHz - 1629kHz

Dynamikbereich: 85 dB

Rauschabstand: 90 dB

Tonhöhenschwankungen: nicht messbar

Kassettendeck

Frequenzgang:

Normalkassetten (Typ I): 60 Hz - 14 000 Hz

Tonhöhenschwankungen: 0,15% (WRMS)

Allgemeines

Anschluss Werte: AC 230 V ,50 Hz

Leistungsaufnahme: 90 W (im Betrieb)

1,2 W (Bereitschaftsbetrieb)

Abmessungen (ca.):

170 mm x 286 mm x 319.5 mm (B/H/T)

Gewicht (ca.):

12.7 kg

Zubehör

Siehe Seite 6.

Lautsprecher

Lautsprecherchassis: Woofer: 12.0 cm Membran x 1

Hochtöner: 4,0 cm Membran x 1

Impedanz:

Hauptlautsprecher: 6 Ω

Abmessungen (ca.):

160 mm × 285 mm × 186,5 mm (B / H / T)

Gewicht (ca.):

4,8 kg

Dynamikbereich: 85 dB

Dynamikbereich: 85 dB
