CMI33 - Mengpaneel Marquant - Gratis gebruiksaanwijzing en handleiding

Producttype	Mengpaneel
Merk	Marquant
Model	CMI33
Voeding	Net, AC-kabel inbegrepen
Audio-ingangen	2 line/phono-ingangen (RCA), 1 microfooningang (Jack 6,35 mm)
Audio-uitgangen	Masteruitgang (RCA), hoofdtelefoonuitgang (Jack 6,35 mm), line-audio-uitgang (RCA)
Extra aansluitingen	USB voor iPod/iPhone, USB-hostpoort, SD-kaartlezer
Video-uitgang	Video-uitgang (RCA) voor iPod/iPhone
Hoofdfuncties	Verstelbare crossfader, 3-band equalizer (High, Mid, Low) per kanaal, instelbare gain, PFL, iPod/USB/SD-bediening
Afmetingen (ongeveer)	30 x 20 x 8 cm
Gewicht (ongeveer)	2 kg
Materiaal	Metalen chassis, kunststof panelen
Onderhoud en reiniging	Haal de stekker uit het stopcontact voor reiniging. Gebruik een zachte, droge doek. Gebruik geen schurende of vloeibare reinigingsmiddelen.
Veiligheid	Gebruik alleen de meegeleverde netadapter. Niet blootstellen aan vocht of warmtebronnen.
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantenservice van Marquant voor reserveonderdelen. Reparatie moet door een professional worden uitgevoerd.

Veelgestelde vragen - CMI33 Marquant

Hoe sluit ik mijn iPod/iPhone aan op het mengpaneel?

Gebruik de meegeleverde USB-kabel om uw iPod/iPhone aan te sluiten op de USB iPod-poort aan de achterzijde. Het mengpaneel maakt het mogelijk om de weergave te bedienen en informatie weer te geven via het voorpaneel.

Waarom komt er geen geluid uit de hoofdtelefoon?

Controleer of de hoofdtelefoon is aangesloten op de Hoofdtelefoonuitgang (Jack 6,35 mm) en dat het CUE-niveau is ingesteld. Zorg er ook voor dat het bronsignaal aanwezig is (niveau-LED brandt).

Hoe gebruik ik de crossfader?

De crossfader maakt een zachte overgang mogelijk tussen kanaal 1 (links) en kanaal 2 (rechts). In de middenpositie worden beide kanalen gemengd. Gebruik het voor snelle en strakke overgangen.

Wat te doen als de microfoon niet werkt?

Controleer of de microfoon is aangesloten op de Microfooningang (Jack 6,35 mm) en dat het MIC-niveau hoog genoeg is. Zorg er ook voor dat de ingangsselectie van het bijbehorende kanaal op de juiste bron is ingesteld.

Hoe lees ik een USB-stick of SD-kaart?

Plaats de USB-stick of SD-kaart in de juiste poort. Druk op de USB-lezer-knop om te schakelen tussen USB en SD-kaart. Gebruik de Previous en Next-knoppen om van nummer te wisselen.

De display-LED's gaan niet aan, wat te doen?

Controleer of het apparaat is ingeschakeld met de Power-schakelaar aan de achterzijde en dat het netsnoer correct is aangesloten. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe stel ik de equalizer in?

Gebruik de High, Mid en Low-faders voor elk kanaal (CH1 en CH2) om de hoge, midden en lage frequenties aan te passen. Stem af op uw geluidsvoorkeuren.

Kan ik een platenspeler aansluiten?

Ja, sluit de platenspeler aan op de Line/Phono-ingang en zet de bijbehorende schakelaar op Phono. Vergeet niet de massakabel aan te sluiten op de GND-aansluiting om brom te voorkomen.

Hoe reinig ik het mengpaneel?

Haal de stekker uit het stopcontact en gebruik een zachte, droge doek om het oppervlak af te vegen. Vermijd chemische of vloeibare producten die de elektronische componenten kunnen beschadigen.

Waar vind ik de volledige gebruiksaanwijzing?

U kunt de PDF-handleiding gratis downloaden van de website notice-facile.com door te zoeken op model CMI33 van het merk Marquant.

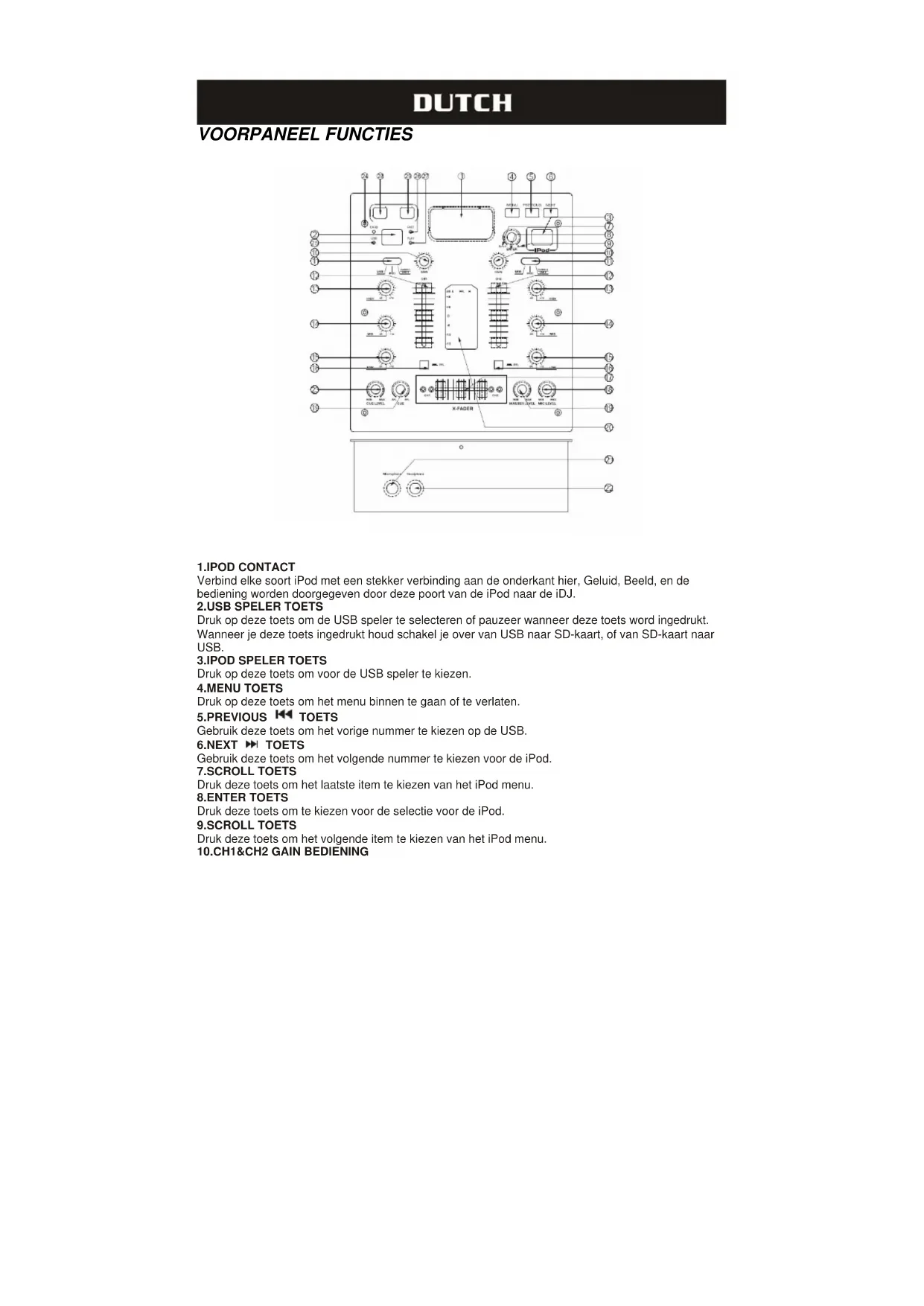

GEBRUIKSAANWIJZING CMI33 Marquant

Verbind elke soort iPod met een stekker verbinding aan de onderkant hier, Geluid, Beeld, en de bediening worden doorgegeven door deze poort van de iPod naar de iDJ.

2.USB SPELER TOETS

Druk op deze toets om de USB speler te selecteren of pauzeer wanneer deze toets word ingedrukt. Wanneer je deze toets ingedrukt houd schakel je over van USB naar SD-kaart, of van SD-kaart naar USB.

3.IPOD SPELER TOETS

Druk op deze toets om voor de USB speler te kiezen.

4. MENU TOETS

Druk op deze toets om het menu binnen te gaan of te verlaten.

5.PREVIOUS TOETS

Gebruik deze toets om het vorige nummer te kiezen op de USB.

6.NEXT ▶ TOETS

Gebruik deze toets om het volgende nummer te kiezen voor de iPod.

7.Scroll TOETS

Druk deze toets om het laatste item te kiezen van het iPod menu.

8. ENTER TOETS

Druk deze toets om te kiezen voor de selectie voor de iPod.

9.Scroll TOETS

Druk deze toets om het volgende item te kiezen van het iPod menu.

10.CH1&CH2 GAIN BEDIENING

Elk kanaal heeft een eigen geluidssterkte beheer welke word gebruikt om het niveau van de verschillende geluidsbronnen gelijk te stellen. Dit is erg bruikbaar bij het gebruik van MP3 bestanden omdat deze regelmatig met verschillende geluidssterktes zijn opgenomen.

11.INGANGS WISSEL SCHAKELAAR

Selecteer hiermee naar welke bron word geluisterd e.e.a. corresponderend met hetgeen is aangesloten op het achterpaneel

12.SCHUIF KANAAL

Stel hiermee het geluidsniveau in van de toestellen welke zijn aangesloten met de Line-In contacten.

13.HIGH FADER 1-2

Regelen van CH1&CH2 verhouding van de hoge tonen

14.MID FADER 1-2.

Regelen van CH1&CH2 verhouding van de midden tonen

15. LOW FADER 1-2.

Regelen van CH1&CH2 verhouding van de alge tonen

16.PFL TOETS

Druk deze toets om de gewenste LED scherm te selecteren.

17. VERVANGBARE KRUISFADER

Bereikt een zuivere overgang tussen twee invoerkanalen. Volledig links selecteert kanaal 1. Volledig rechts selecteert kanaal 2. Met de crossfader in het midden zijn beide kanalen in werking. Gebruik de crossfader om snel en naadloos van het ene geselecteerde kanaal over te gaan naar het andere.

18.MIC LEVEL

Bijstellen van het microfoon signaal.

19.MASTER LEVEL

Regelt het voornaamste uitvoer niveau.

20.LED METER

Geeft het voornaamste geluidsniveau visueel weer.

21.MICROPHONE INGANG

Ingang voor 6.3mm microfoon stekker.

22.HEADPHONE UITGANG

Uitgang voor 6.3mm hoofdtelefoon stekker.

23.CUE LEVEL

Regelt het stemmingsniveau..

24.CARD LED SCHERM

Wanneer je hebt gekozen om vanaf SD-kaart te spelen, dan zal deze LED oplichten.

Wanneer je hebt gekozen om vanaf USB schijf te spelen, dan zal deze LED oplichten.

26.FAST LED SCHERM

Deze LED licht op wanneer een nummer snel word afgespeeld.

27.PLAY LED SCHERM

Deze LED licht op wanneer deze mixer is ingeschakeld.

28.PREVIOUS TOETS

Gebruik deze toets om het vorige nummer te selecteren van de USB.

29.NEXT ▶ TOETS

Gebruik deze toets om het volgende nummer te selecteren van de iPod.

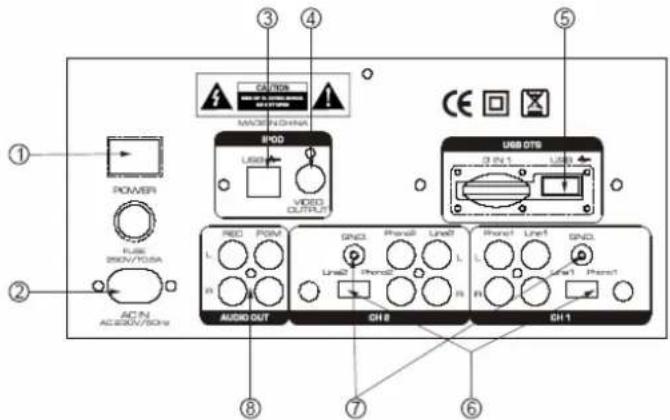

FUNCTIE VAN HET ACHTERPANEEL

① POWER AC/AC 250kV/YUSA AC/N AC/SOX/50Hz ② AUDIO OUT ③ GAINERS MACHINE NCHINA ④ LED VIDEO OUTPUT ⑤ USB OTS (2 IN 1) USB GND. Phen8. Line8 L Line4 Phen3. Line2 Phen1 L Line1 Phen1 GND. CH 8 CH 1 ⑥ ⑦ ⑧

1. POWER KNOP

Druk op de POWER knop om de unit aan te zetten. Druk nogmaals op de POWER knop om de unit uit te zetten.

2. AC SNOER

Gebruik deze kabel om de AC netvoeding met de unit te verbinden.

3. USB OF IPOD

Verbind met de USB of de iPod.

4. VIDEO OUTPUT

De video voor elke CD speler is een uitvoer voor deze contacten. Verbind deze met de invoerdraad van de mixer.

5. USB

Verbinden met de USB.

6.LINE/PHONO INGANG SCHAKELAAR

Gebruik deze aansluiting om zowel Lijn-niveau of een Grammofoonspeler-niveau signaal aan te sluiten met 1 van de 2 ingangskanalen.Wanneer voor de grammofoon ingang word gekozen word het signaal direct naar de hoge kwaliteits RIAA grammofoon voorversterker geleid. Lijn-niveau zal de gevoelige grammofoon voorversterker overbelasten, dit zal erg slecht klinken. Dus wees er zeker van dat de Line/phono schakelaar eerst op Line word gezet voordat er iets op de line ingang word aangesloten.

7.GND

Geaard uitsteeksel voor het aansluiten van een draaitafel. Gebruik altijd deze aansluiting voor het gebruik van draaitafels (uw draaitafelkabel moet een geaarde draad hebben).

8. AUDIO OUT

Het geluid van elke CD speler is een uitgang voor deze contacten. Verbind met de lijn ingang van de mixer.
