GEBRUIKSAANWIJZING 5023 CALOR

Selon MODELE Afh, van het model Según modelo According to model

6. Vlotter (afh. van het model)

23. Pinnen (afh. van het model)

24. Afvoeropening (afh. van het

7. Holte voor rollagers

14. Opbergruimte voor het

15. Merkteken van de tijdschake-

laar of programmaknop (afh. van het model)

16. Knop van de tijdschakelaar

17. Aan/uit-schakelaar (afh. van

20. 2 puntige nokjes (achterzijde)

21. Voorste glijspieën

DOORZICHTIG VENSTER (afh. van het model) E. VULSLANG met F. VERLOOPSTUK

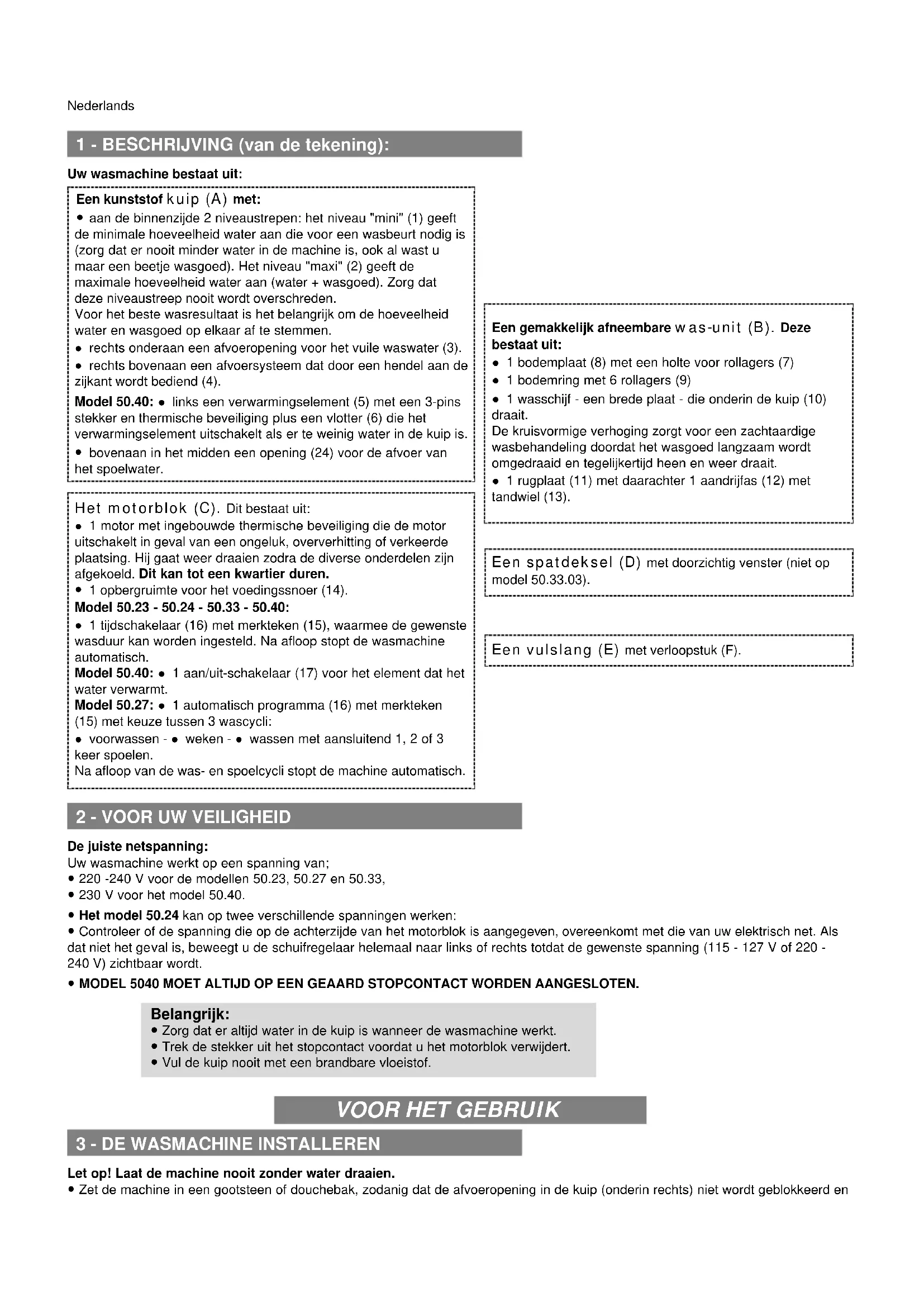

1 - BESCHRIJVING (van de tekening):

Uw wasmachine bestaat uit:

2 - VOOR UW VEILIGHEID

De juiste netspanning: Uw wasmachine werkt op een spanning van;

220 -240 V voor de modellen 50.23, 50.27 en 50.33,

230 V voor het model 50.40.

Het model 50.24 kan op twee verschillende spanningen werken:

Controleer of de spanning die op de achterzijde van het motorblok is aangegeven, overeenkomt met die van uw elektrisch net. Als dat niet het geval is, beweegt u de schuifregelaar helemaal naar links of rechts totdat de gewenste spanning (115 - 127 V of 220 - 240 V) zichtbaar wordt.

Let op! Laat de machine nooit zonder water draaien.

Zet de machine in een gootsteen of douchebak, zodanig dat de afvoeropening in de kuip (onderin rechts) niet wordt geblokkeerd en Een kunststof kuip (A) met:

1aan de binnenzijde 2 niveaustrepen: het niveau "mini" (1) geeft de minimale hoeveelheid water aan die voor een wasbeurt nodig is (zorg dat er nooit minder water in de machine is, ook al wast u maar een beetje wasgoed). Het niveau "maxi" (2) geeft de maximale hoeveelheid water aan (water + wasgoed). Zorg dat deze niveaustreep nooit wordt overschreden. Voor het beste wasresultaat is het belangrijk om de hoeveelheid water en wasgoed op elkaar af te stemmen.

1rechts onderaan een afvoeropening voor het vuile waswater (3).

1rechts bovenaan een afvoersysteem dat door een hendel aan de zijkant wordt bediend (4). Model 50.40:

1links een verwarmingselement (5) met een 3-pins stekker en thermische beveiliging plus een vlotter (6) die het verwarmingselement uitschakelt als er te weinig water in de kuip is.

1bovenaan in het midden een opening (24) voor de afvoer van het spoelwater. Een gemakkelijk afneembare was-unit (B). Deze bestaat uit:

11 bodemplaat (8) met een holte voor rollagers (7)

11 bodemring met 6 rollagers (9)

11 wasschijf - een brede plaat - die onderin de kuip (10) draait. De kruisvormige verhoging zorgt voor een zachtaardige wasbehandeling doordat het wasgoed langzaam wordt omgedraaid en tegelijkertijd heen en weer draait.

11 rugplaat (11) met daarachter 1 aandrijfas (12) met tandwiel (13). Het motorblok (C). Dit bestaat uit:

11 motor met ingebouwde thermische beveiliging die de motor uitschakelt in geval van een ongeluk, oververhitting of verkeerde plaatsing. Hij gaat weer draaien zodra de diverse onderdelen zijn afgekoeld. Dit kan tot een kwartier duren.

11 opbergruimte voor het voedingssnoer (14). Model 50.23 - 50.24 - 50.33 - 50.40:

11 tijdschakelaar (16) met merkteken (15), waarmee de gewenste wasduur kan worden ingesteld. Na afloop stopt de wasmachine automatisch. Model 50.40:

11 aan/uit-schakelaar (17) voor het element dat het water verwarmt. Model 50.27:

11 automatisch programma (16) met merkteken (15) met keuze tussen 3 wascycli:

1wassen met aansluitend 1, 2 of 3 keer spoelen. Na afloop van de was- en spoelcycli stopt de machine automatisch. Een spatdeksel (D) met doorzichtig venster (niet op model 50.33.03). Een vulslang (E) met verloopstuk (F). Belangrijk:

Zorg dat er altijd water in de kuip is wanneer de wasmachine werkt.

Trek de stekker uit het stopcontact voordat u het motorblok verwijdert.

Vul de kuip nooit met een brandbare vloeistof.het water kan worden afgevoerd. Zorg dat het water vrij kan stromen om spatten te voorkomen.

Zorg dat de was-unit goed is geplaatst. De 2 lipjes van de voorzijde van de bodemplaat moeten zich in de speciale uitsparingen bevinden.

Sluit de vulslang (E) aan op de vulopening (tekening II) die zich naast de afvoerhendel (4) bevindt. De slang wordt met een ver- loopstuk (F) geleverd, dat u aan het andere uiteinde van de slang bevestigt (tekening III).

Plaats het motorblok op de kuip. Zorg dat u het getande gedeelte (18) van de motoras in het trechtervormige begin van de aandrij- fas (19) steekt. Zorg ook dat de 2 puntige nokjes (20) aan de achterzijde en de twee glijspieën aan de voorzijde (21) in de uitsparin- gen in de kuip vallen (tekening III). Model 50.40:

Druk de elektrische aansluiting (22) van het motorblok goed in de 3-pins stekker (23) (tekening III). Druk hierbij op de achterzijde van het motorblok.

Vóór het wassen sorteert u het wasgoed op kleur en soort stof. Bijvoorbeeld: - fijnwas en wolwas - witgoed en kleurvast bontgoed - niet-kleurvast bontgoed Het is verstandig om het stevige witgoed en kleurvast bontgoed voor te weken, net zoals u dit voor de grote machine doet.

Uw wasmachine kan maximaal 2 kg wasgoed verwerken. Ter informatie geven wij u hier het gewicht van enkele stukken droog wasgoed:

U kunt water van elke temperatuur in uw wasmachine gebruiken, dus ook kokend water, behalve als u een machine van het type 50.40 bezit. In dat geval dient u koud water te gebruiken. Bepaal de juiste temperatuur aan de hand van het soort textiel. Volg hierbij de aanwijzingen op het pak van het waspoeder dat u gebruikt.

Model 50.40 Alternatic Tropical Het verwarmingselement in uw machine kan het water verwarmen van 20 tot 60° C.

1 - Kies de gewenste watertemperatuur aan de hand van de

aanwijzingen op het bedieningspaneel: 30° C = fijne en wolwas. 40° C = bonte was en tere synthetische weefsels. 60° C = bonte was en stevige synthetische weefsels. Bij een minimale hoeveelheid water duurt het ongeveer 30 minuten voordat het water een temperatuur van 60° C heeft bereikt. Bij een maximale hoeveelheid duurt het ongeveer 50 minuten.

2 - Als u vindt dat het water warm genoeg is, schakelt u het

verwarmingselement uit met de aan/uit-schakelaar. Beveiliging: de vlotter (6) schakelt het verwarmingselement automatisch uit als er te weinig water in de kuip is. Als u vergeet de temperatuur in de gaten te houden, zorgt de temperatuurregelaar (5) dat het water niet warmer wordt dan

Controleer of de afvoerhendel in de stand ● staat (tekening I)

Giet het water in de kuip: ten minste tot de niveaustreep "mini" voor een kleine hoeveelheid wasgoed en ten hoogste tot de niveaustreep "maxi" voor 2 kg wasgoed. Als u dit bent vergeten, zorgt de overloopbeveiliging ervoor dat het overtollige water weer wegloopt (tekening VI "24" voor model 50.40, tekening IV voor alle overige modellen).

Voeg het wasmiddel toe: 1 à 2 bekertjes, afhankelijk van de hoeveelheid wasgoed en de mate van vervuiling.

Als u veel wasgoed hebt, is het verstandiger om het in twee keer te wassen dan uw machine vol te proppen. Uw was wordt dan schoner. LET OP! Zand is de grote vijand van uw machine. Schud daarom wasgoed waar veel zand aanzit (vooral na strandbezoek) eerst goed uit. Spoel om dezelfde reden regelmatig de kuip en de was-unit met ruim water na, zodat zandkorrels worden weggespoeld.

Model 50.24 - 50.33 Alternatic: - Draai de knop van de tijdschakelaar (16) in de richting van de pijl totdat de motor gaat lopen. Als u zich hebt vergist, probeer dan niet de knop terug te draaien. Draai hem bijna een hele slag rond totdat de motor stopt.

Model 50.27 Alternatic Programme: - Zet de programmaknop op de stand "voorwassen" en wacht totdat de motor begint te lopen. Als u zicht hebt vergist, kunt u de knop terug draaien.

Model 50.40 Alternatic Tropical: - Schakel het verwarmingselement in met behulp van de aan/uit-schakelaar. Zodra het water warm genoeg is, draait u de knop van de tijdschakelaar in de richting van de pijl totdat de motor begint te lopen. Als u zich hebt vergist, probeer dan niet de knop terug te draaien. Draai hem bijna een hele slag rond totdat de motor stopt.

Plaats uw wasgoed stuk voor stuk in de kuip. Al het wasgoed dient tegelijk voor te weken. Klap het spatdeksel naar beneden (D). Opmerking: - Als u de wasbeurt wilt onderbreken, draait u de knop tot de stand 0. Het kan voorkomen dat de wasmachine niet onmiddel- lijk stopt. De motor kan maximaal 20 seconden blijven doorlo- pen totdat de cyclus is beëindigd. DE WASPROGRAMMA'S

Modellen 50.23, 50.24, 50.33, 50.40. - Stel de wasduur in door het gewenste aantal minuten op de tijdschakelaar tegenover het merkteken (15) te zetten. - De machine stopt automatisch zodra de wasduur is verstre- ken. Het kan geen kwaad om de machine een tijd lang in deze stand te laten staan, maar het is verstandiger om hem niet onbeheerd achter te laten. - Zorg dat de was-unit ongehinderd kan werken totdat u de klik van de tijdschakelaar hoort ten teken dat de motor wordt uitgeschakeld.

Model 50.27 - Kies de gewenste wascyclus (1, 2 of 3). U kunt de wasbeurt in elk van deze 3 cycli starten. - U kunt indien gewenst een cyclus stopzetten. Als u voor de 3 cycli achter elkaar kiest, draait de wasmachine automatisch gedurende 17 minuten totdat het water met de hand moet worden afgevoerd.

Voordat u het wasgoed spoelt, is het verstandig om het water weg te laten lopen. U kunt de functie Spoelen inschakelen zodra:

Modellen 50.23 - 50.24 - 50.33: de wascyclus is beëindigd (u hoort de klik van de tijdschakelaar).

Model 50.40: de wascyclus is beëindigd. Schakel het verwarmingselement uit met de aan/uit-schakelaar (17).

Vuil water afvoeren - Licht de afvoerhendel (4) wat op en draai deze naar rechts (tekening I) tot de stand 0. Hierdoor wordt de afvoeropening geopend en kan het vuile was- water wegstromen. Als u de wasmachine op het afdruipgedeelte van een gootsteen gebruikt, kunt u de stroomsnelheid regelen door de hendel tussen de stand ❍ en ● te zetten. Dit kan even- tueel spatten voorkomen.

Modellen 50.23, 50.24, 50.33, 50.40. U kunt meerdere partijen wasgoed achter elkaar in hetzelfde water wassen. Wijzig de watertemperatuur die het soort weefsel vereist door koud of warm water toe te voegen. U kunt eventueel ook wat wasmiddel toevoegen.9 - SPOELEN

Als u de wasmachine in een kast wilt opbergen, controleer dan eerst of er geen water meer in de machine is. Vervolgens: - verwijdert u het spatdeksel (D), - bergt u het voedingssnoer op in de opbergruimte (14), - keert u het motorblok C om en plaatst u het in de kuip zoals aangegeven op tekening V, - en zet u het deksel schuin in de kuip (tekening V). Op deze manier neemt uw wasmachine een minimum aan bergruinte in beslag.

11 - ONDERHOUD - SCHOONMAKEN

Onderhoud en reiniging dient uitsluitend plaats te vinden wanneer de machine koud is en de stekker uit het stopcontact is getrokken. De wasmachine vraagt nauwelijks enig onderhoud. Het is voldoende om de onderdelen van de was-unit en de kuip met leidingwater om te spoelen.

Draai de afvoerhendel (4) naar links (stand ●) om te zorgen dat het water niet meer weg kan stromen. - Het snelst, best en gemakkelijkst spoelt u door de machine te vullen met water met behulp van de vulslang. - Zodra de kuip helemaal vol is, stroomt het overtollige water via de overloopbeveiliging weg (tekening IV voor de modellen 50.23/24/27/33, tekening VI "nr. 24" voor model 50.40). - Het wasgoed is voldoende gespoeld zodra het water helder is. Spoel ten slotte de machine één keer na.

De was-unit demonteren en reinigen - Haal de was-unit uit de kuip door de glijspieën links van de rugplaat (11) samen te knijpen, zoals aangegeven op tekening

VI. Til vervolgens de unit op en draai deze om.

- Druk op de kunststof clip onder de bodemplaat, zoals aangegeven op tekening VII. Hiermee maakt u de wasschijf (10), de bodemring (9) en de holte voor rollagers (7) vrij. - Reinig deze onderdelen met leidingwater. Verwijder alle ongerechtigheden die zich hebben vastgezet. Het is vaak voldoende om alleen de wasschijf te verwijderen. Desondanks is het verstandig om: - te controleren of zich geen draden rond het tandwiel (13) hebben gewikkeld. Als dat zo is, en u kunt ze moeilijk verwijderen, verwijder dan de aandrijfas (12). Verwijder hiertoe de rugplaat van de bodemplaat door de onderste lipjes samen te knijpen, zodat de aandrijfas vrijkomt (tekening VIII). Reinig deze onderdelen met leidingwater. Verwijder alle ongerechtigheden die zich hebben vastgezet. - Plaats de aandrijfas weer goed in zijn lager. Bevestig vervolgens de rugplaat, waarbij u ervoor zorgt dat de 2 lipjes goed in de bodemplaat klikken. - Bevestig de bodemring en vervolgens de wasschijf op de holte voor rollagers. Let erop dat de kunststof clip goed op zijn plaats onder de bodemplaat valt.

De onderdelen terugplaatsen Bevestig de was-unit in de kuip. Zorg dat u de rugplaat goed op de kuip klikt.

Het motorblok Probeer nooit het motorblok te demonteren. Dit onderdeel heeft geen onderhoud nodig. Evenmin hoeft de motor te worden gesmeerd.

De kuip reinigen Om te zorgen dat uw wasmachine perfect waterdicht blijft, dient u regelmatig te controleren of er geen draden in de afvoeropening zijn achtergebleven. U krijgt toegang tot de opening om hem te controleren en eventueel te reinigen door de buis op te tillen (tekening IX).

Model 50.40 - Controleer eerst of het verwarmingselement koud is. Kijk vervolgens of zich hierop geen ongerechtigheden hebben vast- gezet. Zorg dat u het niet beschadigt en dat u de twee bevesti- gingssteunen van het verwarmingselement niet verplaatst. Probeer voor uw eigen veiligheid nooit om het verwar- mingselement of de vlotter te verwijderen. - Reinig deze onderdelen met stromend water. Verwijder alle ongerechtigheden die zich hebben vastgezet.

Model 50.27 U kunt kiezen uit drie spoelprogramma's: 1 keer, 2 keer of 3 keer. - Stel de programmaknop in op het gewenste aantal (tussen twee cycli wacht de machine 2 minuten. Drie keer spoelen duurt in totaal 16 minuten). U kunt in elke stand beginnen met spoelen, de machine op elk moment stopzetten en naar wens ook een cyclus overslaan. BELANGRIJK Als de motor van de wasmachine tijdens het wassen plotseling stopt (bijv. stroomuitval, zekering gesprongen of stroomverbreker geactiveerd, stekker uit het stopcontact getrokken, beveiliging werkt niet) is het beter om de was uit de kuip te halen (zeker als het een grote hoeveelheid is) en de machine zijn cyclus van 20 seconden onbelast te laten afmaken. Als het voedingssnoer moet wo rden verva n ge n , gebruik dan een snoer van het volgende type: Voor modellen 50.23 - 50.24 - 50.33 - 50.27: H 05 VVH 2F 2 x 0,75 mm
