GEBRUIKSAANWIJZING KDC10UR KENWOOD

Informatie over het weglooien van elektrische en elektronische apparatuur en batterijen (particulieren)

Dit symbool geeft aan dat gebruekte elektrische, elektronische producten en batterijen nicht bij het normale huishoudelijkke afval mogen.

Lever deze producten in bij de aangewezen inzamelingspunten, waar ze Gratis worden geacceptoerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanner u dit product op de juiste manier als afval invert, spaart u waarde volle hulpbronnen en voorkomt u potentièle negatieve gevolven voor de volksgezondheid en het milieu, die anders+kennen ontstaan door een onjuiste verwerking van afval.

Opgelet: Het teken "Pb" onder het teken van de batterijen geeft aan dat deze batterij lood bevat.

Conformiteitsverklaring met betrekking tot de EMC-richtlijk van de Europese Unie Conformiteitsverklaring met betrekking tot de RoHS richtlijk van de Europese Unie (2011/65/EU) Fabrikant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

EU-vertegenwoordiger

JVCKENWOOD NEDERLAND B.V.

Amsterdamseweg 37,1422 AC UITHOORN,Nederland

Markering op Produkten die laserstralen gebruiken

Dit label is aangebracht op de behuizing/houder en toont dat de component een laserstraal gebruikt die als Klasse 1 is geclassificeerd. Dit betekent dat de laserstraal relatief zwak is en er geen gevaar van straling buiten het toestel is.

1 Kies de displaytaal en
annuleer de demonstratie
2 Instellen van de klok en datum
3 Instellen van de

RADIO 6

AUX 7

Lees alvorens dit product in gebruik te nemen deze handleiding door voor een juist gebruik. Het is vooral belangrijk dat u de Waarschuwingen en Voorzorgen in deze handleiding goed doorleest en opvolgt.
- Bewaar deze handleiding ter referentie op een veilige en toegankelijke plaats.

Waarschuwing

Bedien of gebruik geen functies die uw aandacht van de verkeersveiligheid af zou konnen leiden.

Voorzorgen

Volume-installing:

Voorkom ongelukken en stel het volume derhalve zodanig in dat u geluid van buiten nog goed kunt horen.

• Verlaag het volume alvorens de weergave van digitale bronnen te starten om beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsiveau te voorkomen.

Algemeen:

• Vermijd het gebruik van externe apparatuur indien het de veiligheidijdens het rijden in gevaar kan brengen.
  Maak beslist een back-up van alle belangrijke data. Wij zich Niet aansprakelijk voor het verlies van opgenomen data.
  Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals Munten en gereedschap) in het toestel.
  In geval van een storing door condensvorming op de laserlens, moet u de disc verwijderen en wachten totdat de condens is verdampt.
• Afhankelijk van het automerk worden de antenne automatisch uitgetrokken wanneer u het toestel inschakelt met het antennendraad aangesloten ( 17) . Schakel het toestel uit of zet op STANDBY wanneer u in een garage met een laag plafond parkeert.

Afstandsbediening (RC-406):

• Plaats de afstandsbediening Niet op warmeplaatsen zoals op het dashboard.
• De lithiumbatterij kan ontploffen indien verkeerd geplaatst. Vervang de batterij door een van hetzelfde of gelijkwaardig type.
  Accu's en batterijen mogen Niet worden bloatgesteld aan buitensporige但它, zoals van direct zonlicht, vuur, enz
• Bewaar wanneriet in gebruik de batterijbuiten het bereik vankleine kinderen en in de oorspronkelijke verpakking. Gooi gebruikte batterijen onmiddelijk weg. Als een batterij worden ingeslikt, raadpleegt u onmiddelijk een arts.

Meer over deze gebruiksaanwijzing

• De bediening worden voornamelijk uitgelegd met gebruik van de toetsen op het voorpaneel van de KDC-100UB
  Voor de uitleg worden de aanduidingen in het Engels gebruikt. U kunt de taal voor het display veranderen met het

toont de gekozen onderdelen.
- XX) verwijst maar verwante uitleg op de aangegeven pagina.

BASISPUMENTEN

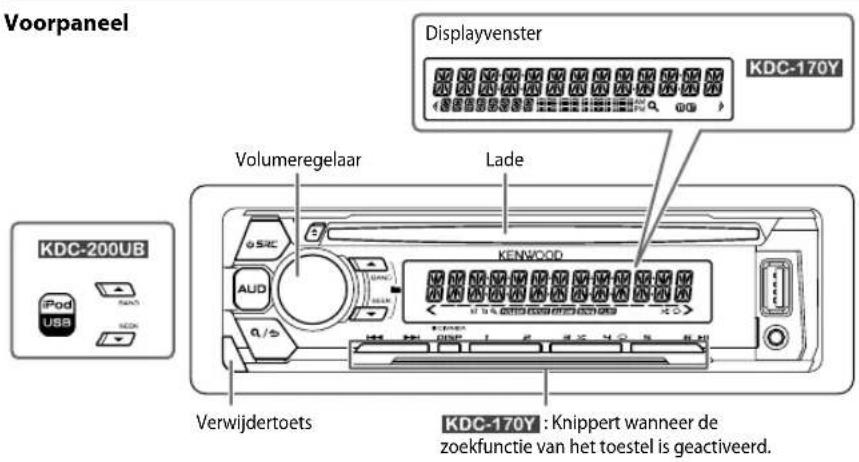

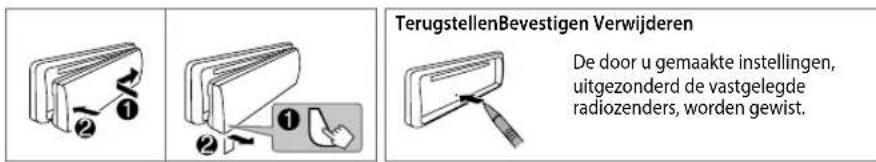

Voorpaneel

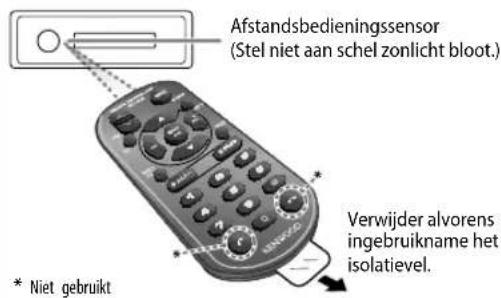

Afstandsbediening (RC-406) (bijgeleverd voor KDC-170Y

Afstandsbedieningsfuncties zijn nicht beschikkaar voor andere modellen.

Vervangen van de batterij

Voor het Op het voorpaneel Op de afstandsbediening

Inschakelen van de stroom	Druk op ∅ SRC. · Houd even ingedrukt om de stroom uit te schakelen.	Houd SRC even ingedrukt om de stroom uit te schakelen. ( De stroom worden nicht ingeschakelijk door een druk op SRC.)
Instellen van het volume Verdraai de volumeknop. Druk op		VOL ∧ of VOL ∨
		Drukijdens weergave op ATT om het geluid te dampen. · Druk nogmaals om te annuleren.
Een bron selecteren	Druk herhaaldelijk op ∅ SRC.	Druk herhaaldelijk op SRC.
Veranderen van de displayinformationatie	Druk herhaaldelijk op DISP. (→ 15)	(Niet möglich)

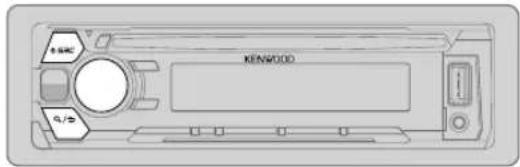

STARTEN

Kies de displaytaal en annuleer de demonstratie

Na het inschakenen van de stroom (of na het terugstellen van het toestel), toont het display: "SEL LANGUAGE" "PRESS" VOLUME KNOB

1 Draai de volumeknop om [ENG] (Engels), [RUS] (Russisch) of [SPA] (Spaans) te kiezen en druk verzolgens op de knop. [ENG] is de basisinstellung.

Het display toont nervolgens:"CANCE DEMO" "PRESS"VOLUME KNOB".

2 Druk op de volumeknop. [YES] is de basisinstelling.

3 Druk nogmaals op de volumeknop. "DEMO OFF"verschijt.

Instellen van de klok en datum

1 Druk op de volumeknop om [FUNCTION] op te roepen.

2 Draai de volumeknop om [ CLOCK] te kiezen en druk verwolgens op de knop.

Instellen van de klok

3 Draai de volumeknop om [ CLOCK ADJUST] te kiezen en druk verwolgens op de knop.
4 Draai de volumeknop om de instellening te make n druk verwolgens op de knop. Uur Minuut
5 Draai de volumeknop om [ CLOCK FORMAT] te kiezen en druk verwolgens op de knop.
6 Draai de volumeknop om [12H] of [24H] te kiezen en druk verwolgens op de knop.

Instellen van de datum

7 Draai de volumeknop om [ DATE FOrMaT] te kiezen en druk verwolgens op de knop.
8 Draai de volumeknop om [ DD/MM/YY] of [MM/DD/YY] te kiezen en druk verwolgens op de knop.
9 Draai de volumeknop om [DATE SET] te kiezen en druk verwolgens op de knop.
10 Draai de volumeknop om de instellen te make n druk verwolgens op de knop. Dag Maand Jaar of Maand Dag

11 Houd @yêngedrukt om te voltooien.

Druk op ou haar het voorgaande instelonderdeel erug te keren.

Instellen van de basisinstallingen

1 Druk herhaaldelijk op 5RSTANDBY functie te activeren.
2 Druk op de volumeknop om [FUNCTION] op te roepen.
Druk AND om [AUDIO CONTROL] direct te activieren (uitgezonderd voor KDC-200UB).
3 Draai de volumeregelaar om een onderdeel te kiezen (zie de volgende tabel) en druk verwolgens op de knop.
4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen of geactiveerd.
5 Houd eringedrukt om te voltooien.

Druk op om thar het voorgaande instelonderdeel terug te keren.

Basisinstalling: XX

AUDIO CONTROL
SWITCH PREOUT	(Ultbezonderd voor KDC-10UR) REAR/ SUB-W of REAR/SUBWOOFER: Kiezen ofchyterluidsprekers of een subwoofer zichen aangesloten met de lijnuitgangsaaansluitingen op het achterpaneel (via een exter versterker).
SP SELECT	OFF/ 5/4/6 × 9/6/OEM: Overeienkomstig het luidspekerformaat (5-inch of 4-inch, 6×9-inch of 6-inch) of OEM-luidspekers kiezen voor een optimaal geluid.

STARTEN

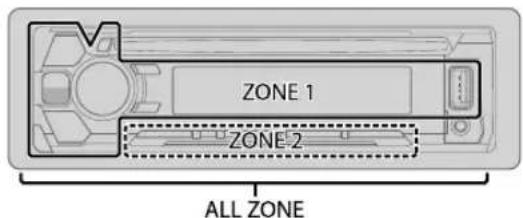

DISPLAY
EASY MENU	(Voor KDC-170Y ON: Zowel de display- als toetsverlichting verandert maar wit bij het invoerenv an [FUNCTION]. : OFF: Zowel de display- als toetsverlichting blijft als de bij [COLORSELECT] gekozen kleur. (→ 12)
TUNER SETTING
PRESET TYPE	NORMAL: Vastleggen van een zender onder iedere voorkeurtoets voor iedere golfband (FM1/ FM2/ FM3/ MW/ LW). : MIX: Vastleggen van een zender onder iedere voorkeurtoets ongeacht de gekozen golfband.
SYSTEM
KEY BEEP	ON: Activeren van de toetsdruktoon. : OFF: Uitschaken.
SOURCE SELECT
BUILT-IN AUX	ON: Activeren van AUX als bronkeuze. : OFF: Uitschaken. (→ 7)
P-OFF WAIT	Alleen mogelijk wanneer de demonstratiefunctie is uitgeschakeld. Instellen van de periode waarna het toestel (wannier standby geschakeld) ter energiebesparing automatisch wordt uitgeschakeld. 20M: 20 minuten; 40M: 40 minuten; 60M: 60 minuten; WAIT TIME — — of OFF — — : Geannuleerd
CD READ 1	_: Er worden automatisch onderseidig gemaatk hetussen een disc met audiobestanden en een muziek-CD. ; 2: Foroeert het afspelen als een muziek-CD. U hoort geen geluid tijdens weergave van een disc met audiobestanden.
F/W UPDATE
UPDATE SYSTEM
F/W UP xx.xx	YES: De upgrade van de firmware wordt gestart. : NO: Geannuleerd (upgraden is Niet geactiveerd). Ga voor details aangaande de update van firmware waar: www.kenwood.com/cs/ce/

CLOCK
CLOCK DISPLAY	ON: Dearend wordt op het display getoond, ook wonneer de stroom isuitgeschakeld. ; OFF: Geannuleerd.
ENGLISH	Kies indien van toepassing de displaytaal voor het [FUNCTION] menu enmuziekinformatie.
PUSCHNIKI	[ENGLISH] is de standardinstelling.
ESPANOL

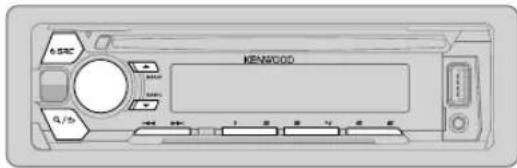

RADIO

Opzoeken van een zender

1 Druk herhaaldelijk op SRC om TUNER te kiezen.
2 Druh herhaaldelijk op BAND (of druk op #FM+ / *AM- van de RC-406) om FM1/ FM2/ FM3/ MW/LW te kiezen.
3 Druk op |/▶ (of op |/▶ (+) op de RC-406) om een zender op te zoeken.
- Veranderen van de Zoekmethode voor 山 山 /Druk herhaaldelijk op SEEK.

AUTO1 : Automatisch opzoeken van een zender.

AUTO2: Opzoeken van een voorkeurzender.
MANUAL: Handmatig zoeken aan een zender.

• Opslaan van een zender: Houd een van de cijfertoetsen (1 tot 6) even ingedrukt.
• Kiezen van een opgeslagen zender: Druk op een van de cijfertoetsen (1 tot 6) (of druk op een van de cijfertoetsen (1 tot 6) op de RC-406).

Direct afstemmen (met de RC-406) (voor KDC-170Y)

1 Druk op DIRECT om de directe afstemfunctie te activeren.
2 Druk op de cijfertoetsen om een freiuentie in te voeren.
3 Druk op ENT om een zender opt te zoeken.

• Druk om te annuleren op of DIRECT
• Het direct afstemmen worden automatisch geannuleerd indien u na stap 2 binnen 10 seconden geen bedieninguitvoert.

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeregelaar om een onderdeel te kiezen (zie de volgende tabel) en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd eingedrukt om te voltooien.

Druk op ombar het voorgaande instelonderdeel terug te keren.

Basisinstalling: XX

TUNER SETTING

LOCAL SEEK	ON: Opzoeken van uitsluitend zenders met een goede ontvangst.; OFF: Geannuleerd. • De gemaakte instellingen zijn alleen van toepassing op de gekozen bron/zender. Nadat u van bron/zender verandert,要去 u de instellenen opnieuw makeen.
AUTO MEMORY	YES: Automatisch opslaan van 6 zenders met een goede ontvangst.; NO: Geannuleerd. • Alleen kiesbaar indien [NORMAL] is gekozen voor PRESET TYPE. (→5)
MONO SET ON	: Verbeteren van de FM-ontvangst (maar het stereo-effect gaat verloren). OFF: Geannuleerd.
NEWS SET ON	: Het toestel schakeltijdelijk maar het nieuwsprogramma over indien beschikbaar. OFF: Geannuleerd.
REGIONAL ON	: Overschakenen maar een andere zender in een bepaalde regio met gebruik van "AF". OFF: Geannuleerd.
AF SET ON	: Automatisch opzoeken van een andere zender die hetzelfde programma in hetzelfde Radio Data System netwerk uitzendt maar met een betere ontvangst indien de ontvangst van de huidige zender slecht is. OFF: Geannuleerd.
TI ON	: Het toestel schakeltijdelijk overaar verkeersinformatie indien beschikbaar ("TI"licht op). OFF: Geannuleerd.
PTY SEARCH	1 Druk op de volumeknop om de PTY-taalkeuze te activeren. 2 Draai de volumeknop om de PTY-taal ENGLISH/FRENCH/ GERMAN te kiezen en druk verwolgens op de knop. 3 Draai de volumeknop om een beschikbaar Programmatype te kiezen (zie het volgende gedeelte). 4 Druk op I / >I om het zoeken te starten.

RADIO

CLOCK

TIME SYNC

ON:Gelijkstellenden van de klok van het toestel op basis van deijd van de Radio Data System zender.:OFF:Geannuleerd.

Beschikbare programmatypes

MUSIC: POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS, OTHER M (overige muziek), JAZZ, COUNTRY, NATIONAL M (nationale muziek), OLDIES, FOLK M (folkmuziek)

Het toestel zoekt maar het programmatype van de categorie van [SPEECH] of [MUSIC] indien gekozen.

• [LOCAL SEEK]/[MONO SET]/[NEWS SET]/[REGIONAL]/[AF SET]/[TI]/[PTY SEARCH] kan allen worden gekozen met golfbanden FM1/FM2/FM3.
• Wanner het volume worden aangepast tijdens het ontvangen van verkeersinformatie of nieuwsvuitzending, wordt het aangepaste volume automatisch opgeslagen. Dit volume worden ingesteld wanner later weeer verkeersinformatie of nieuwsvuitzending worden ontvangen.

AUX

Voorbereiding:

Kies [ON] voor [BUILT-IN AUX]. (→ 5)

Starten van weergave

1 Verbind een draagbare audiospeler (los verkrijgbaar).

Aux-ingangsaansluiting

Draagbare audiospeler

3,5 mm stereo-ministekker, "L"-vormig (los verwkrijgbaar)

2 Druk herhaaldelijk op omx te kiezen.
3 Schakel de draagbare audiospeler in en start de weergave.

Instellen van de AUX-naam

Tijdens het luisteren maar een draagbare audiospeler die met het toestel is verbonden...
1 Druk op de volumeknop om.[FUNCTION] op te roepen.
2 Draai de volumeknop om [SYSTEM] te kiezen en druk verwolgens op de knop.
3 Draai de volumeknop om [ AUX NAME SET] te kiezen en druk cervolgens op de knop.
4 Draai de volumeknop om een onderdeel te kiezen en druk verwolgens op de knop. AUX(basisinstselling)/ DVD/PORTABLE/GAME/VIDEO/TV
5 Houd Engedrukt om te voltooien.
Druk op ombar het voorgaande instelonderdeel terug te keren.

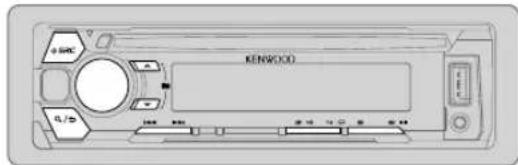

CD / USB / iPod /Android

Starten van de weergave

De bron verandert automatisch en de weergave start.

Uitwerpen disc

Labelkant

USB-ingangsaamsluiting

USB

CA-U1EX (max: 500 mA)

Los verkniggbare accessaire)

iPod/iPhone

KCA-IP102/KCA-IP103

Los verkrijgbare accesaire)* 1

of accesirekabel van de

iPod/iPhone*2

ANDROID*3

Micro USB 2.0-kabel*2

Los verknijgbaar

• KCA-iP102 : 30-pin type, KCA-iP103 : Verlicht type
  Laat de kabel wanneer Niet in gebruik Niet in de auto acheer.

KDC-200UB:Druk op iPod USB om USB/ IPOD/ ANDROID direct te kiezen.

Voor het Op het voorpaneel Op de afstandsbediening

Weergave / pauze	Druk op 6▶II.	Druk op ENT▶II.
Snel hinterwaarts / voorwaarts4	Houdi▶/▶even ingedrukt. Houd	▶/▶en(in)gedrukt.
Kiezen van een fragment/bestand	Druk op ↓/▶. Druk op	▶/▶(+)
Kiezen van een map5	Druk op ▲/▼.	Druk op #FM+ / *AM-
Afspelen herhalen6	Druk herhaaldelijk op 4▶TRACK REPEAT/ ALL REPEAT : Audio-CDFILE REPEAT/ FOLDER REPEAT/ ALL REPEAT : MP3/WMA/WAV/FLAC-bestandFILE REPEAT/ FOLDER REPEAT/ REPEAT OFF : iPod of ANDROID
Willekeurig afspelen6	Druk herhaaldelijk op 3▶DISC RANDOM/RANDOM OFF : Audio-CDFOLDER RANDOM/ RANDOM OFF : MP3/WMA/WAV/FLAC-bestand, iPod ofANDROID

Houd 3 × 4 even ingedrukt om ALL RANDOM te kiezen.*7
3 Indien verbonden met een Android apparaat verschijt "Press [VIEW] to install KENWOOD MUSIC PLAY APP". Volg de aanwijzingen voor het installereren van de app. U kunkt tevens de laatste versie van de app KENWOOD MUSIC PLAY op uw Android apparaat installereren alvorens de verbinding te maken. (▶14)
4 Voor de ANDROID: Alleen möglichk wanner [BROWSE MODE] is gekozen. (→9)
*5 Voor de CD: Alleen voor MP3/WMA-bestanden. Werkt nicht voor een iPod/Android.
6 Voor de iPod/ ANDROID: Alleen möglich wanner MODE OFF] [BROWSE MODE] is gekozen.
7 Voor de CD: Alleen voor MP3/WMA-bestanden.

CD/USB/iPod/Android

Selecteer de bedieningsfunctie

Druk met IPOD als bron gekozen herhaaldelijk op iPod USB.

MODE ON: Regel de iPod met de iPod. Weergave/pauze, verspringen, snel-voorwaarts of anderwaarts verplaatsen in bestanden is nog möglichk met dit toestel.

MODE OFF: Regel de iPod met dit toestel.

Druk met ANDROID als bron gekozen herhaaldelijk op 5.
KDC-200UB: Druk herhaaldelijk op iPod USB.

BROWSE MODE: Bedien het Android apparaat met dit toestel via de KENWOOD MUSIC PLAY app die op het Android apparaat is geinstalleerd.

HAND MODE: Bedien het Android apparaat met het Android apparaat middels een andere mediaspeler-app die op het Android apparaat is geinstalleerd. Weergave/pauze en verspringen van bestanden kan nog wel worden uitgevoerd via dit toestel.

Selecteer het muziekstation

Druh herhaaldelijk op 5.

KDC-200UB:Druk herhaaldelijk op iPod USB.

De in de volgende drive opgeslagen nummers worden afgespeeld.
- Geselecteerde interne of exter geheugen van een smartphone (massa-opslagklasse).
- Geselecheerde station van een apparaat met meerdere stations.

Kies een bestand uit een map/lijst

1 Drukop /
2 Draai de volumeknop om een map/lijst te kiezen en druk verwolgens op de knop.
3 Draai de volumeknop om een bestand te kiezen en druk verwolgens op de knop.

Snelzoeken

Indien er veel bestanden in de iPod zich,kest u snel een bestand opzoekenden door het eerste teken van de bestandsnaam in te voeren.
Verdraai de volumeknop snel voor het activeren van zoeken met tekens.
2 Draai de volumeknop om het teken te kiezen. Als u wilt zoeken maar een ander teken dan A t/m Z en 0 t/m 9, voert u alleen" *in.
3 Druk opi/om de invoerpositie te veranderen.
Ukunt maximaal 3 tekens (letters) inoeren
4 Druk op de volumeknop om het zoeken te starten.

Druk op5 om wee terug hier de basismap/het eerste bestand/het eerste menu te gaan.
Druk op aanr het voorgaande instelonderdeel terug te keren.
Houd evingedrukt om te annuleren.
- Voor iPod alleen van toepassing wanner [MODE OFF] is gekozen.
- Voor ANDROID alleen van toepassing wonneer [BROWSE MODE] is gekozen.

Direct muziekzoeken (met de RC-406) (voortDC-170Y

1 Druk op DIRECT.
2 Druk op de cijfertoetsen om een fragment-/bestandnummer in te voeren.
3 Druk op ENTHop te zoeken.
- Druk om te annuleren op S of DIRECT.
- Niet beschikbaar indien willekeurige weergave is gekozen.
- Niet van toepassing op iPod en ANDROID.

CD/USB/iPod/Android

Luisteren maar Tuneln Radio/Tuneln Radio Pro/Aupeo (voor XDC-200UB

Voor het luisteren maar Tuneln Radio, Tuneln Radio Pro of Aupeo moet u de iPod/Phone met de USB-ingangsaansluiting van het toestel verbinden.

• Het toestel geeft het geluid van deze apps wee.

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeregelaar om een onderdeel te kiezen (zie de volgende tabel) en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd eingedrukt om te voltooien.

Druk op Ambar het voorgaande instelonderdeel terug te keren.

Basisinstalling: XX

USB

MUSIC DRIVE DRIVE CHANGE : Het volgende station ([DRIVE 1] tot [DRIVE 5]) wordt automatisch gekozen en de weergave start. Herhaal stappen 1 tot 3 om de volgende drives te kiezen.

SKIP SEARCH 0.5% / 1% 5%/10% : Bij het luisteren maar een iPod ofAndroid, kunt u de Zoek ratio voor het totaal,aantal bestanden kiezen.

Tijdens het luisteren maar een bron...

1 (Voor KDC-200UB)
Druk op de volumeknop om [ FUNCTION] op te roepen.
Draai de volumeknop om [ AUDIO CONTROL] te kiezen en druk verwolgens op de knop.
(Voor andere modellen)
Druk op AUD om [ AUDIO CONTROL] direct te activeren.
2 Draai de volumeregelaar om een onderdeel te kiezen (zie de volgende tabel) en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd eerengedrukt om te voltooien.

of met gebruik van de RC-406) (voor) KDC-170Y

1 Druk op AUD om de [AUDIO CONTROL] functie te activeren.
2 Druk op / om een onderdeel te kiezen en druk verzolgens op ENT II.

Druk op omhar het voorgaande instelonderdeel terug te keren.

Basisinstalling: XX

SUB-W LEVEL*	-15tot +150)	Instellen van het subwooferuitgangsniveau.
BASS LEVEL -8	tot +8(+2)
MID LEVEL	-8tot +8(+1)	Instellen van het vast te leggeniveau voor iedere bron. (Kies alvorens deinstilling te makeen eerst de gewenste bron.)
TRE LEVEL	-8tot +8(+1)
EQ PRO (Deze instelling worden onder [USER] vastgelegd.)
BASS ADJUST	BASS CTR FRQ	60/ 80/100/200 of 60HZ/ 80HZ/100HZ/200HZ: Kiezen van demiddenfrequente.
	BASS LEVEL	-8tot +8(+2): Instellen van hetiveau.
	BASS Q FACTOR	1.00/ 1.25/ 1.50/2.00: Instellen van de kwaliteitsfactor.
	BASS EXTEND	ON: Activeren van verlangde lage tonen.: OFF: Geannuleerd.
MID ADJUST	MID CTR FRQ 0.5KHZ	/ 1.0KHZ/1.5KHZ/2.5KHZ: Kiezen van de middenfrequente.
	MID LEVEL	-8tot +8(+1): Instellen van hetiveau.
	MID Q FACTOR 0.75	/ 1.00/ 1.25: Instellen van de kwaliteitsfactor.

AUDIO-INSTELLINGEN

TRE ADJUST TRE CTR FRQ 10.0KHZ / 12.5KHZ/15.0KHZ/ 17.5KHZ Kiezen van de middenfreiagentie.
	TRE LEVEL -8 tot +8(+1): Instellen van het niveau.
PRESET EQ DRIVE EQ /TOP40 /POWERFUL / ROCK/ POPS/ EASY/ JAZZ / NATURAL /USER: Kiezen van een geschikte, vastgelegde equalizer voor het muiziekgene. (Kies [USER] voor gebruik van de instellingen die met [EQ PRO] zijn gemaakt.) /DRIVE EQ! is een vooraf ingestelde equalizer waarmee het geluid van buiten de auto of het geluid van de banden worden gezeredeerd.
BASS BOOST LV1 / LV2/ LV3 of LEVEL1/LEVEL2/LEVEL3: Kiezen van het gewenste versterkingsniveau voor de lage tonen. : OFF: Geannuleerd.
LOUDNESS LV1 / LV2of LEVEL1/LEVEL2: Selecteren van de gewenste lage en hoge freiqtities voor een goed-gebalanceerd geluid bij een laag volumeniveau. : OFF: Geannuleerd.
SUBWOOFER SET* ON : Activeren van de subwooferuitgang. : OFF: Geannuleerd.
LPF SUBWOOFER* THROUGH : Alle signalen worden南非 de subwoofer gestuurd. : 85HZ 120HZ/ 160HZ: Audiosignalen met lagere frequencies dan 85 Hz/ 120 Hz/ 160 Hz worden南非 de subwoofer gestuurd.
SUB-W PHASE* REVERSE (180°)/NORMAL(0°): Kiezen van de fase van de subwoofer in overeenstemming met de luidsprekeruitgang voor een optimal geluid. (Alleen kiesbaar indien een andere instelling aan [THROUGH] is gekozen voor [LPF SUBWOOFER].)
HPF (Voor KOC-170Y THROUGH Alle signalen worden南非 de luidsprekers gestuurd. : 100HZ/ 120HZ/ 150HZ: Audiosignalen met hogere freiqtencies dan 100 Hz/ 120 Hz/ 150 Hz worden南非 de luidsprekers gestuurd.
FADER R15 tot F15(0): Instellen van het balans tussen dechter- en voorluidspreker.
BALANCE L15 tot R15(0): Instellen van de weergavebalmans tussen de linker- en rechterluidspreker.

VOLUME OFFSET	Voor de AUX: -8 tot +8 (0) ; Voor overige bronnen: -8 tot 0 Leg het basisvolumeniveau voorijdere bron vast. (Kies alvorens de instelling te makeen eerst de gewenste bron.)
SOUND RECNSTR (Geluidreconstructie)	ON: Er wordt een compensatie voor de hoge freiquentiecomponenten gemaakt en de verhogingsstijl van de golfvorming die met het comprimeren van audiodata verloren gaat wordt hersteld voor een realistisch geluid. ; OFF: Geannuleerd.

• [SUB-W LEVEL]/[SUBWOOFER SET]/[LPF SUBWOOFER]/[SUB-W PHASE] is allen kiesbaar wanneer [SWITCH PREOUT] op [SUB-W] of [SUBWOOFER] is gesteld. (→4)
• [SUB-W LEVEL]/[LPF SUBWOOFER]/[SUB-W PHASE] is alleen kiesbaar wonneer [SUBWOOFER SET] op [ON] is gesteld.
• Uitgezonderd voor KDC-10UR

DISPLAY-INSTELLINGEN

(Voor KDC-170Y

Instellen van de dimmer

Houd DISP (DIMMER) even ingedrukt om de dimemr te activeren ofuit te schakelen.

• Nadat u [DIMMERTIME] heeft ingesteld, worden de instelling geannuleerd wanner u deze toets indrukt.

Overige instellingen

1 Druk op de volumeknop op [FUNCTION] op te roepen.
2 Draai de volumeknop om [DISPLAY] te kiezen en druk verzolgens op de knop.
3 Draai de volumeregelaar om een onderdeel te kiezen (zie de volgende tabel) en druk verwolgens op de knop.
4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.
5 Houd Aengedrukt om te voltooien.

Druk op amar het voorgaande instelonderdeel terug te keren.

Basisinstalling: XX

COLOR SELECT	(Voor YDC-170Y Kies de kleur voor ALL ZONE. ZONE 1 enZONE 2 afzonderlijk. 1 Kies een zone. (Zie de afbeelding in de linkerkolom.) 2 Kies een kleur voor de gekozen zone. VARIABLE SCAN/CUSTOM R/G/B / vooraf ingestelde kleuren* U kuint uw eigien kleur samenstellen door [CUSTOM R/G/B] te kiezen. De door u gemaakte kleur kan worden opgeslagen in [CUSTOM R/G/B]. 1 Druk op de volumeknop om de gedetailleerde kleurinstelling te activeren. 2 Druk op/▶/●om de in te stellen kleur (R' G/ B) te kiezen. 3 Draai de volumeknop om het niveau (0—9) in te stellen en druk verzolvgens op de knop.
DIMMER	De verlichting van het display (en de toetsen Kiewerdrecht. ON: De dimmer wordt ingeschakend. ;OFF: Geannuleerd. DIMMER TIME: Stel de start- en stoptijd Voor de dimmer in. 1 Draai de volumeknop om de [ON]ijd in te stellen en druk verzolvgens op de knop. 2 Draai de volumeknop om de [OFF]ijd in te stellen en druk verzolvgens op de knop. (Basisinstelling: [ON]: 18:00; [OFF]: 6:00)
BRIGHTNESS O	-31: Kiezen van het gewenste holderheidsniveau voor de displayverlichting. (Voor YDC-170Y 1 Kies een zone. (Zie de afbeelding in de linkerkolom.) 2 0—31: Kiezen van gewenste holderheidsniveau voor verlichting van het display en de toetsen.
TEXT SCROLL AUTO	/ ONCE: Kiezen voor het automatisch roller van display-informatie of slechts eénmaal roller. ; OFF: Geannuleerd.
* Vooraf ingestelde kleuren: RED1/RED2/ RED3/ PURPLE1/ PURPLE2/ PURPLE3/ PURPLE4/ BLUE1/ BLUE2/ BLUE3/ SKYBLUE1/ SKYBLUE2/ LIGHTBLUE/ AQUA1/ AQUA2/ GREEN1 / GREEN2/ GREEN3/ YELLOWGREEN1/ YELLOWGREEN2, YELLOW ORANGE1/ ORANGE2/ ORANGERED

OPLOSSEN VAN PROBLEMEN

Symptom Oplossing

Algemeen	Geen geluid.	• Stel het volume op het optimale niveau in. • Controleer de snoeren en verbindingen.
	"MISWIRING CHECK WIRING THEN PWR ON" verschijnt.	Schakel de stroom uit en controllerer of de aansluitingen van de luidsprekerdraden goed zijn geïsoleerd. Schakel de stroom waar in.
	"PROTECTING SEND SERVICE" verschijnt.	Breng het toestel maar de dichtstbijdijnde reparatieservice.
	• Geen geluid. • Het toestel schakteit Niet in. • Informatie op het display is verkeerd.	Reinig de aansluitingen. (→14)
	Receiver werkt helemaal Niet.	Stel het toestel terug. (→3)
Radio	• Ontvangst van radio-uitzendingen is slecht. • Statische ruis tijdens het luisteren�aar de radio.	Sluit de antenna goed aan.
	Disc kan nicht worden uitgeworpen.	Houd ▲ even ingedrukt om de disc geleforceerd uit te werpen. Let op dat de disc nicht valt na het uitwerpen. Stel het toestel terug indien het probleem Niet hierdoor ward opgelost. (→3)
	U hoort ruis. Gaaar een ander fragment of plaatets een andere disc.
	Fragments werden Niet in de gewenste volgorde afgespeeld.	De weergavevolgorde worden bepaald wonneer de bestanden worden opgenomen.
	"READING" blijft knipperen. Gebruik Niet te veel lagen en mappen.
	Verstrekenijd is Niet correct. Dit wordtverooraakt door de manier hoe fragmenten zich opgenomen.
	Juiste tekens worden Niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend hoofdletters, cijfers en een beperkt+aantal symbolen tonen. (→5)

Symptom Oplossing

CD/USB/iPod	"NA FILE"	ControllerDat de disc geschichte audiobestanden heeft. (→14, 15)
	"NO DISC" Plaats een aftspeelbare disc in de lade.
	"TOC ERROR" ControllerDat de disc goed is geplaatst en schoon is.
	"PLEASE EJECT" Stel het toestel terug. Raadpleeg het dichtstbijzijnde servicecentrum als het probleem Niet hierdoor werk opgelast.
	"READ ERROR" Kopteer de bestanden en mappen opnieuw op het USB-apparaat. Indien het probleem hierdoor Niet werk opgelast, stel dan het USB-apparaat terug of gebruik een ander USB-apparaat.
	"NO DEVICE" Sluit een USB-toestel aan en verander de bron opnieuw in USB.
	"COPY PRO" Er worden een bestand afgespeeld dat gegen kopiën is beweilgid.
	"NA DEVICE" Verbind een geschikt USB-apparaat en controllerer de verbindingen.
	"NO MUSIC"	Verbind een USB-apparaat dat afspeilbare audiobestanden heeft.
	"IPod ERROR"	• Verbind de iPod weeR. • Stel de iPod terug.
Android	• Geen geluidijdens weergave.	• Verbind het Android apparaat opnieuw.
	• Geluid wordt alleen via Android apparaat uitgestuurd.	• Met HAND MODE], start u een mediaplayerapp op het Android apparaat en start u verzolgens de wergave.
		• Met HAND MODE], start u de huidige mediaplayerapp opnieuw of gebruikt u een andere mediaplayerapp.
		• Start het Android apparaat opnieuw op.
		• Indien het probleem nog Niet is opgelost, kan het Android apparaat het audiosignaal Nietaar het toestel leiden. (→15)
	Weergave is onmogelijk met [BROWSE MODE].	• Controller of de app KENWOOD MUSIC PLAY APP op het Android apparaat is geinstalleerd. (→8)
		• Verbind het Android apparaat opnieuw en kies de juiste bedienningsfunction.
		• Indien het probleem nog Niet is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] Niet. (→15)

OPLOSSEN VAN PROBLEMEN

Symptom Oplossing

Android	“NO DEVICE” of “READING” blijft knipperen.	● Schakel de opties van de fabrikant op het Android apparatusaat UIT. ● Verbind het Android apparatusaat opnieuw. ● Indien het probleem nog Niet is opgelost, ondersteunt het aangeslooten Android apparatusaat [BROWSE MODE] Niet. (→15)
	Weergave worden onderbroken of het geluid slaat over.	Schakel de energiebesparingsfunctie op het Android apparatusaat UIT.
	“ANDROID ERROR” / “NA DEVICE”	● Verbind het Android apparatusaat opnieuw. ● Start het Android apparatusaat opnieuw op.

Dempen van het geluid bij ontvangst van een telefoontje

Verbind de MUTE draad middels een los verknijgbare telefoonaccessoire met uw telefoon.

Als een telefoongesprek binnenkomt, verschijnt "CALL".

• Druk op SRT geluid van het audiosysteme te beluisterenijdens een telefoongesprek. "CALL" verwijdint en de weergave van het audiosysteme worden voortgezet.

"CALL" verwijdint wonneer u het gesprek stopt.(De weergave van het audiosysteme worden hervat.)

TERREFERENTIE

Onderhoud

Reinigen van het toestel

Verwijder vuii van het voorpaneel met een droge siliconen of zichte doek.

Reinigen van de aansluitingen

Verwijder het voorpaneel en reinig de aansluitingen voorzichtig met een katoenen wattestokje en let op dat u de aansluitingen Niet beschadigt.

Meer over discs

• Raak het opnameoppervlak van een disc Niet aan.
• Plak geen plakband e.d. op een discen gebruik geen disc waar plakband e.d. op geplakt is.
• Gebruik geen toebehoren of hulpstukken voor discs.
• Veeg vanuit het midden van de discaar de rand.
• Reinig discs met een droge siliconen of zachte doek. Gebruik geen oplosmiddelen.
• Verwijder een disc in horizontale richting uit het toestel.
• Verwijder bramen van het middengat en de discrand alvorens een disc te plaatsen.

Aansluiting (op deijkenkant van het voorpaneel)

Meer informatatie

Ga waar de volgende website voor:

—Een lijst met de laatste firmware-updates en compatibile onderdelen
AndroidTMappKENWOOD MUSIC PLAY
Andere actuèle informatatie

Algemeen

• Dit toestel kan alleen de volgende CD's aftspelen:

• Gedetailleerde informatie en opmerkingen over afspeelbare audiobestanden vindt u in de handleiding op de volgende website: www.kenwood.com/cs/ce/audiofile/

TERREFERENTIE

Afspeelbare bestanden

Afspeelbaar audiobestand: MP3 (.mp3), WMA (.wma)
Afspeelbare diskmedia: CD-R/CD-RW/CD-ROM
Bestandsformaat afspeelbare disc: ISO 9660 Level 1/2, Joliet, Lange bestandsnaam.
- Bestandssystemeum van aspeelbaar USB-toestel: FAT12, FAT16, FAT32 Zelfs als de audiobestanden aan de bovenstaande normen voldoen,+kennen zich maybe dit worden afgeseel, afhankelijk van het soort media of apparat en de omstandigheden.

Ongeschikte discs

• Discs die nicht rond zich.
  Discs met kleuren op het opnameoppervlak en yuile discs.
• Opneembare/herschrijbare discs die nicht zich aufgerond.
  8 cm CD. Het toestel kan defect raken wanneer u probeert deze met bijvoorbeeld eenadapter te plaatsen.

Meer over USB-apparaten

• Dit toestel kan op USB-massaopslagapparatuur opgeslagen MP3/WMA/WAV/FLAC-bestanden afspelen.
• U kunt geen USB-apparaat via een USB-hub verbinden.
• Het verbinden met een kabel die langer dan 5 m is, kan abnormale weergave tot gewolg hebben.
• Dit toestel herkesten geen USB-apparaat dat een anderer voltage dan 5 V hebent en 1 A overschrijdt.

• Dit toestel ondersteunt Android OS 4.1 en hoger.
• Bepaalde Android apparaten (met OS 4.1 en hoger) ondersteunen Android Open Accessory (AOA) 2.0 mogelijk Niet volledig.
• Indien het Android apparaat zowel massa-opslagklasseapparatuur als A0A 2.0 ondersteunt, geeft dit toestel.altijd voormang aan weergave via A0A 2.0.

Veranderen van de displayinformatie

Door iedere druk op DISP verandert de display-informatie.
- Indien er geen informatie beschikbaar is of zichijnt "NO TEXT", "NO INFO" of een andere melding (bijvoorbeeld zendaernaam, weergavetijd).

Bronnaam	KDC-170Y	KDC-200UB / KDC-100UR KDC-100UBS / KDC-100UB KDC-150RY
STANDBY Bronnaam	(Datum/Klok) Bronnaam	→ Klok →erug maar het begin)
TUNER	Frequentie (Datum/Klok) Frecuentie	→ Klok →erug maar het begin)
	(Aleen voor FM Radio Data Systeme-zenders) Zendernaam (Datum/Klok) → Radietkest (Datum/Klok) → Radietkest+ (R.TXT+) → Titel (Artiest) → Titel (Datum/Klok) → Frequentie (Datum/Klok) → (terugঙ het begin)	(Aleen voor FM Radio Data Systeme-zenders) Zendernaam → Radietkest → Radietkest+ Titel (Artiest → Frequentie → Klok →erug maar het begin)
CD of USB	(Voor CD-DA) Fragmenttititel (Artiest) → Fragmenttititel (Discnaam) → Fragmenttititel (Datum/Klok) → Weergavetijd (Datum/Klok) → (terugঙ het begin)	(Voor CD-DA) Discnaam/Artiest → Fragmenttititel/Artiest → Weergavetijd → Klok → (terugঙ het begin)
	(Voor een MP3/WMA/WAV/FLAC-bestand) Fragmenttititel (Artiest) → Fragmenttititel (Albumtitel) → Fragmenttititel (Datum/Klok) → Naam van bestand (Naam van map) → Naam van bestand (Datum/Klok) → Weergavetijd (Datum/Klok) → (terugঙ het begin)	(Voor een MP3/WMA/WAV/FLAC-bestand) Fragmenttititel/Artiest → Albumtitel/Artiest → Naam van map → Naam van bestand → Weergavetijd → Klok → (terugঙ het begin)
IPOD of ANDROID Fragments	(Fragmenttititel (Artiest) → Fragmenttititel (Albumnaam) → Fragmenttititel (Datum/Klok) → Weergavetijd (Datum/Klok) → (terugঙ het begin)	(Fragmenttititel/Artiest → Albumtitel/Artiest → Weergavetijd → Klok → (terugঙ het begin)
AUX Bronnaam (Datum/Klok) Bronnaam		→ Klok →erug maar het begin)

Waarschuwing

• Dit toestel kan uitsluitend worden gebruikt in een auto met 12 Volt gelijktroom, negatieve aarding.
• Ontkoppel de negatieve pool van de accu alvorens te verbinden en monteren.
  Voorkom kortsluiting en sluit derhalve het accudraad (geel) en ontstekingsdraad (rood) Niet op het autochassis of de aardedraad (zwart) aan.
  Isoleer Niet-aangesloten draden met isolatieband om kortsluiting te voorkomen.
  Aard dit toestel beslist op het autochassis na het monteren.

Voorzorgen

Laat het monteren en verbinden voor de veiligheid door een vakman uittvoeren. Raadpleeg de auto-audiohandelaar.
- Installeer dit toestel in de console van uw voertuig. Raak de metalen onderdenen van dit toestel Niet aanijdens en kort na het gebruik. Metalen onderden zoals de warmteafvoer en behuizing worden heet.
Verbind draden van de luidspreker Niet met het autochassis, aardedraad (zwart) en schuit Niet in serie aan.
Monteer het toestel met eenkleinere hoek dan 30^
- Indien de hedravingsbundel van uw auto geen ontstekingsaansluiting heeft, moet u het ontstekingsdraad (lood) van de aansluiting verbinden met de aansluiting op de zekeringbox van de auto die 12 Volt levert en door de contactseutel worden in - en uitgeschakeld.
Houd alle kabels en draden uit de buurt van metalen onderdelen die warme afgeven. Controleer na het installereren van het toestel of de remlichten, richtingaanwijzers, ruitewisseners enz. van de auto juist functioneren.
- Als de zekering is doergebrand, controller dan erst of de draden Niet het autochassis rake n en verrang verrolgens de oude zekering door een(APe me met bezelfde stroomsterke.

Basisprocedure

Haal de sleutel uit het contactslot en ontkoppel verzolgens de aansluiting van de auto-accu.
2 Verbind de draden juist.

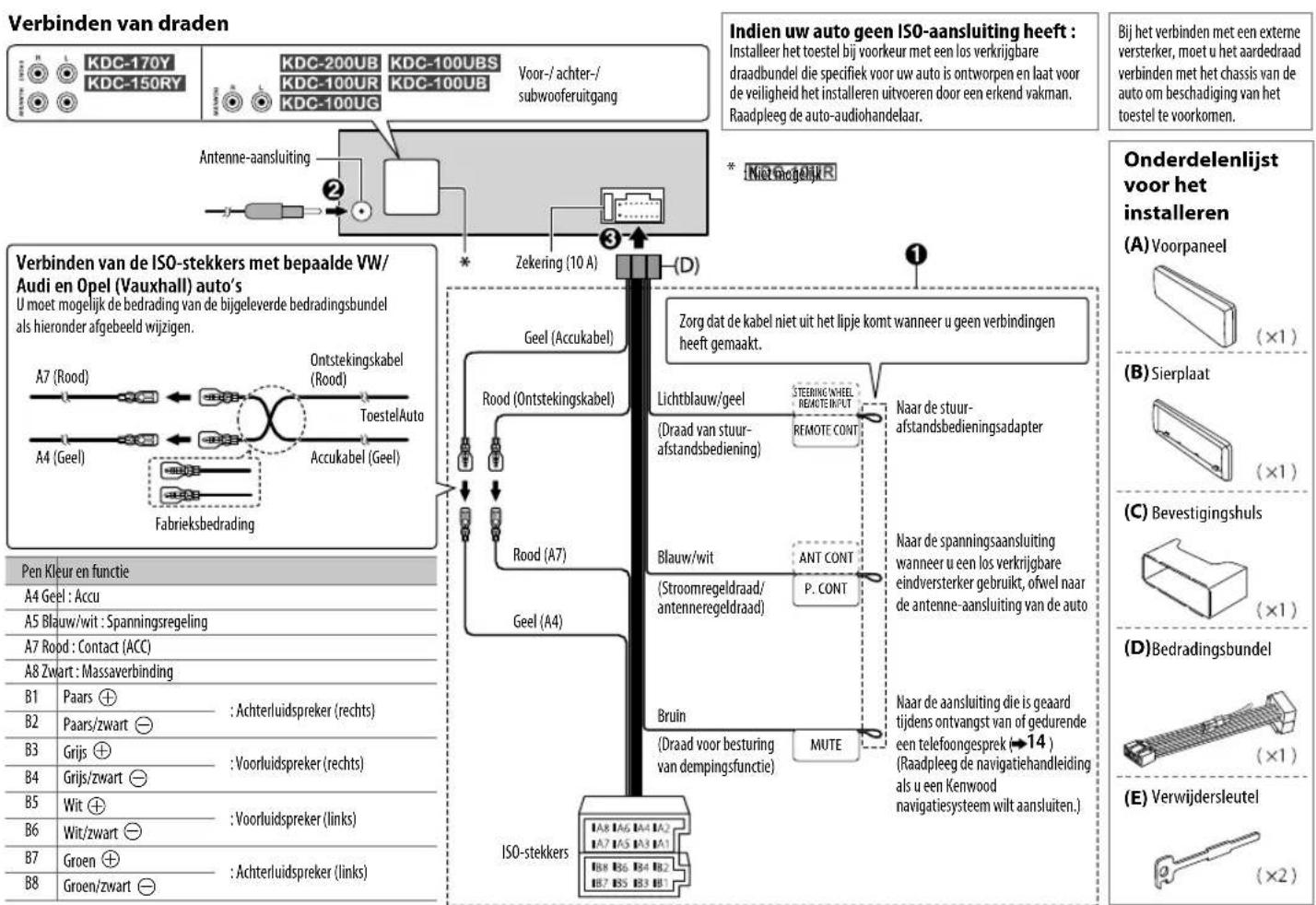

Zie "Verbinden van draden".( 17)
3 Installee het toestel in de auto.
Zie "Installeren van het toestel (in-dashboard montage)"
4 Verbind de aansluiting van de auto-accu.
5 Stel het toestel terug. (一 3)

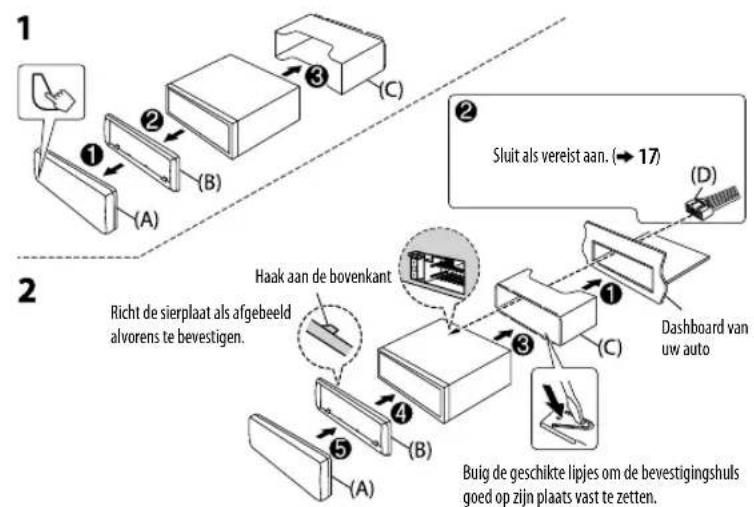

Installeren van het toestel (in-dashboard montage)

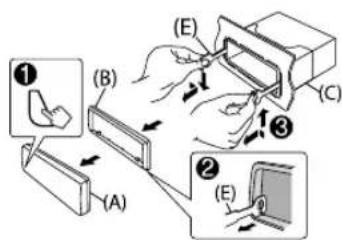

Verwijderen van het toestel

1 Verwijder het Voorpaneel.
2 Haak de aanslagpen op de verwijdersleutels in de gaten aan beiden kanten van de sierplaat en trek maar u toe.
3 Steek de verwijdersleutels diep in de uitsparingen aan iedere kant en volg dan de pijlaanduidingen zoals rechts aufgebeid.

TECHNISCHE GEGEVENS

Zonder voorafgaande kennisgeving wijzigbaar.

Tuner	FM Frecquentiebereik 87,5 MHz — 108,0 MHz (50 kHz stap)
	Bruikbare geovelightid (S/R = 26 dB) 0,71 μV/75 Ω
	Onderdrukkingsgeovelightid 2,0 μV/75 Ω(DIN S/R = 46 dB)
	Frequentieweergave (±3 dB) 30 Hz — 15 kHz
	Signaal/ruisverhouding (MONO) 64 dB
	Stereoscheiding (1 kHz) 40 dB
	MW Frecquentiebereik 531 kHz — 1 611 kHz (9 kHz stap)
	Bruikbare geovelightid (S/R = 20 dB) 28,2 μV
	LW Frecquentiebereik 153 kHz — 279 kHz (9 kHz stap)
	Bruikbare geovelightid (S/R = 20 dB) 50,0 μV
CD-speer	Laseriode GaAlAs
	Digital filter (D/A) 8 keer oversampling
	Rotatiesnelheid 500 rpm — 200 rpm (CLV)
	Wow & flutter Onder meetbare limiet
	Frequentieweergave (±1 dB) 20 Hz — 20 kHz
	Totale harmonische verrorming (1 kHz) 0,01 %
	Signaal/ruisverhouding (1 kHz) 105 dB
	Dynamisch bereik 90 dB
	Kanaalscheiding 85 dB
	MP3-decodering Conform MPEG-1/2 Audio Layer-3
	WMA-decodering Compatible met Windows Media Audio

USB	USB-standard	USB 1.1, USB 2.0 Volledige snelheid
	Bestandindeling	FAT12/ 16/ 32
	Maximale toeoerstroom	5 V gelijstkroom=1 A
	MP3-decodering Conform MPEG-1/2 Audio Layer-3
	WMA-decoding	Compatible met Windows Media Audio
	WAV-decoding	Lineair PCM
	FLAC-decoding	FLAC-bestand (Max. 48 kHz / 16 bit)
Audio	Maximaal uittgangsvermögen	50 W×4
	Volledig bandbreedte-vermögen	22 W×4 (met minder dan 1 % THV)
	Luidsprekerimpedantie	4Ω—8Ω
	Toonbereik	Lage tonen 100 Hz±8 dB
		Middentonen 1,0 kHz±8 dB
		Hoge tonen 12,5 kHz±8 dB
	Preout-niveau/belasting (CD)	(Uitgezonderd voor [KDC-10UR]) 2500 mV/10 kΩ
	Preout-impedantie	(Uitgezonderd voor [KDC-10UR]) ≤ 600 Ω
Aux	Frequentieweergave (±3 dB)	20 Hz—20 kHz
	Maximale ingangsspanning	1000 mV
	Ingangsimpedantie	30 kΩ
Algemeen	Bedrijfsvoltage	14,4 V (10,5 V—16 V toelaatbaar)
	Maximaal stroomverbruik	10 A
	Bedrijsfstemperatuar	-10°C—+60°C
	Installatie-afmetingen (B×H×D)	182 mm×53 mm×159 mm
	Gewicht	1,3 kg

CONTENIDO ANTES DEL USO
